Producttype	LED-plafondlamp met bewegingssensor
Voeding	220-240V~50Hz
Nominale belasting	22W (36x 0,5W LED)
Uitgangsbelasting (relais)	Max. 1500W
Lamphelderheid	1500 lm
LED-kleurtemperatuur	3000K (Warm wit)
Sensortechnologie	5,8 GHz HF-sensor
Detectiehoek	360°
Detectiebereik	Tot 6m diameter op 2,5m hoogte (20°C), instelbaar 3-6m
Tijdsinstelling	30 sec, 1 min, 5 min, 10 min, 20 min, 30 min, TEST
Luxregeling	5 Lux tot 1000 Lux
Handmatige override	4 uur (tweemaal uitschakelen/inschakelen)
Opwarmtijd	60 seconden
IP-classificatie	IP20 (alleen voor binnengebruik)
Installatie	Moet worden geïnstalleerd door een erkend elektricien; volg de lokale bedradingsvoorschriften
Bedrading	Gebruik 10A MCB; sluit L, N aan op AC IN, en L↓, N op LOAD
Onderhoud	Reinig met een zachte droge doek; geen chemicaliën of water
Veiligheidsopmerking	Gevaarlijke spanning (230V~); niet openen; reparatie alleen door gekwalificeerd personeel
Garantie	Vervalt bij opening of oneigenlijk gebruik

Veelgestelde vragen - FO-673LED Monacor

Waarom gaat de lamp helemaal niet aan?

Controleer of de voeding correct is aangesloten en de stroomonderbreker aan staat. Zorg ervoor dat de LUX-instelling niet te hoog is ingesteld (boven omgevingslicht) en de TIME-knop niet permanent in de TEST-stand staat. Controleer ook de bedrading volgens het schema.

Waarom gaan de lampen snel aan en uit?

Dit kan worden veroorzaakt door warmte of licht dat weerkaatst van nabijgelegen objecten (bijv. witte muren) op de sensor. Bij koud weer wordt de sensor gevoeliger. Zorg ervoor dat de sensor niet in de buurt van een airconditioninguitlaat staat en dat de LUX-instelling niet in de TEST-modus staat.

Waarom blijven de lampen permanent branden?

Stel de TIME-instelling in op een lagere waarde en zorg ervoor dat het apparaat stevig is gemonteerd zonder bewegende objecten (bijv. gordijnen, huisdieren) in het detectieveld. Controleer ook op warmtebronnen zoals verwarmingsroosters of passerende auto's.

Hoe stel ik de tijdsvertraging in?

Draai de TIME-potentiometer naar de gewenste instelling: 30 sec, 1 min, 5 min, 10 min, 20 min of 30 min. De timer wordt elke keer opnieuw ingesteld wanneer beweging wordt gedetecteerd.

Hoe kan ik het detectiebereik aanpassen?

Draai de SENS-potentiometer: met de klok mee wordt het bereik vergroot tot 6m, tegen de klok in wordt het verkleind tot ongeveer 3m. De sensor heeft een detectiehoek van 360°.

Hoe werkt de handmatige override?

Schakel de aangesloten stroomschakelaar snel UIT en AAN tweemaal binnen 2 seconden om de override-modus te activeren. Het licht blijft 4 uur branden en keert dan terug naar de automatische modus. Om de override vroegtijdig te beëindigen, schakelt u 2 seconden UIT en dan AAN.

Wat is de opwarmtijd na het inschakelen?

De detector heeft een 60 seconden durende opwarmperiode nodig na de eerste aansluiting op het net. Gedurende deze tijd kunnen de LED-indicator en het licht kort aan blijven.

Kan ik deze lamp buitenshuis gebruiken?

Nee, dit apparaat heeft een IP20-classificatie, wat betekent dat het alleen geschikt is voor binnengebruik op droge plaatsen.

Hoe moet ik het apparaat reinigen?

Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit chemische reinigingsmiddelen of water, omdat deze de sensor of elektronica kunnen beschadigen.

Waarom activeert het licht bij winderige of regenachtige omstandigheden?

Ongunstige weersomstandigheden en temperatuurveranderingen kunnen valse activeringen veroorzaken. Om dit te minimaliseren, monteert u het licht op een beschutte plaats uit de buurt van directe wind of regen.

GEBRUIKSAANWIJZING FO-673LED Monacor

NL Voor u inschakelt

Wij wensen u veel plezier met uw nieuwe apparaat van FOCON. Lees de veiligheidsvoorschriften

BE

grondig door, alvorens het apparaat in gebruik te nemen. Zo behoedt u zichzelf en het apparaat voor eventuele schade door ondeskundig gebruik.

Bewaar de handleiding voor latere raadpleging. De veiligheidsvoorschriften vindt u op pagina 2

Veiligheidsvoorschriften:

Deze verlichtingseenheid is in overeenstemming met de EU richtlijnen voor elektromagnetische compatibiliteit en voor toestellen op laagspanning.

De netspanning waarmee dit toestel gevoed wordt (230 V\~) is levensgevaarlijk! Open het toestel niet, want door onzorgvuldige ingrepen loopt u het risico van een elektrische schok. Bovendien vervalt elke garantie bij het eigenhandig openen van de stekkervoeding.

Let bij ingebruikname eveneens op het volgende:

- Haal direct de spanning van de netgroep waarop het armatuur is aangesloten, wanneer:

1. De behuizing zichtbaar beschadigd is,
2. Er een defect zou kunnen optreden nadat het armatuur bijvoorbeeld gevallen is,
3. Het armatuur slecht functioneert.
   Het armatuur moet in elk geval hersteld worden door een gekwalificeerd vakman.

- Verwijder stof met een droge en zachte doek. Gebruik zeker geen chemicaliën of water.

- In geval van ongeoorloofd of verkeerd gebruik of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie bij eventuele schade.

- Wanneer het toestel definitief uit bedrijf genomen wordt, bezorg het dan voor verwerking aan een plaatselijk recyclagebedrijf.

Specifications:

1. Voedingsspanning: 220-240V\~50Hz.
2. Sensor technologie: 5.8GHz.
3. Vermogen 22W (36x 0.5Watt LED).
4. Uitgangsbelasting: 1500W Max.
5. Lamplichtsterkte 1500 lm.
6. LED kleur 3000K.
7. Dectiebereik 7.5m diameter bij een montage hoogte van 3.5m, Instelbaar van 3m tot 6m.
8. Detectiehoek: 360 °.
9. Timer: Instelbaar van 3 sec. tot 30 min.
10. Lux control: Instelbare "schemerschakelaar" gevoeligheid van 5 Lux tot 1000 Lux.
11. Sensor overbruggingsfunctie (4 uur)
12. Opwarmtijd ca 60sec.
13. Alleen voor gebruik binnenshuis IP20.

AfbeeldingA

De tijd kan ingesteld worden van 30 sec, 1 min, 5 min, 10 min, 20 min to 30 min. De timer begint te tellen vanaf de laatste gedetecteerde beweging. Als er nog beweging is in het detectiegebied, zal de LED indicator en de verlichting aan blijven en de timer zal blijven resetten (zie Afbeelding B).

2. SENS:

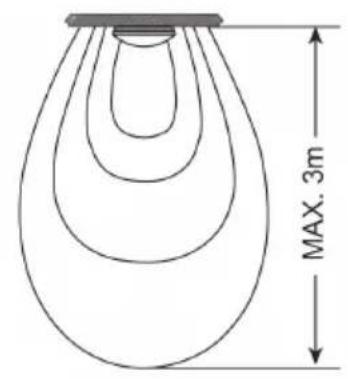

Detectieveld: De hoek van de detectieveld is 360°. De sensor heeft een detectiebereik van 6 m bij 20°C, instelbaar van 3m tot 6m (Afbeelding C). De tegen de klok stop positie geeft een maximum bereik van 3m. Met de wijzers van de klok mee stop positie geeft een maximum bereik van 6m. (Afbeelding C)

3. LUX:

Deze aanpassing regelt de gevoeligheid voor het achtergrondlichtniveau waarop het toestel automatisch zal gaan werken. De waarde kan worden ingesteld op een niveau tussen 5 Lux en het volle daglicht. Het toestel zal inschakelen wanneer een beweging wordt gedetecteerd en het omgevingslicht op of onder het ingestelde niveau komt. (Afbeelding D).

TEST:

Als de pijl wijst naar "TEST" is het 'achtergrondlichtniveau' gedeactiveerd. Wanneer de detector nu een beweging waarneemt gaat de rode LED aan en de lamp wordt gedurende 3 sec. ingeschakeld. Nu kan het detectieveld worden getest (Afbeelding B).

Afbeelding B

Afbeelding C

Afbeelding D

4. Handmatige instelling:

Schakel de lamp mbv. de schakelaar 2 keer kort uit/aan om in de handbediende modus te komen. De lamp schakelt nu in en zal gedurende 4 uur blijven branden. Na deze 4 uur schakelt de lamp weer uit en komt weer terug in de auto-modus.

5. Detectie bereik:

De geïntegreerde HF sensor zendt hoogfrequente elektromagnetische golven (5.8GHz) en ontvangt de echo's, elke wijziging in echo word door de sensor waargenomen en gezien als de aanwezigheid van een persoon of dier. Een microprocessor reageert vrijwel zonder enige vertraging en activeert de aangesloten lampen of aangesloten apparaten. De sensor is in staat om door glas, deuren en dunne muren met 360 graden dekking te detecteren. (Afbeelding E)

Afbeelding E

Installatie:

• Let op: Dit product dient te worden geïnstalleerd volgens de lokale voorschriften.
• Let op: Het aansluitpunt waar de lamp mee verbonden wordt, dient verbonden te zijn met het stroomnet via een 16A netzekering in uw meterkast.
• Zorg ervoor dat er geen spanning op het aansluitpunt aanwezig is alvorens aan de installatiewerkzaamheden te beginnen.
• Bestudeer het bedradingsschema nauwkeurig voordat u de elektrische aansluitingen gaat maken.
• Als u twijfels hebt over de installatieprocedure, vraag dan een gekwalificeerde vakman.

Aansluiting op de voeding:

1. Let op: Dit product dient te worden geïnstalleerd volgens de lokale voorschriften.
2. Let op: Het aansluitpunt waar de lamp mee verbonden wordt, dient verbonden te zijn met het stroomnet via een 16A netzekering in uw meterkast..
3. Zorg ervoor dat er geen spanning op het aansluitpunt aanwezig is alvorens aan de installatiewerkzaamheden te beginnen.
4. Bestudeer het schema hieronder voordat u elektrische aansluitingen gaat maken. Onjuiste aansluiting van het toestel kan het apparaat beschadigen.
5. Sluit de bruine draad van het voedingscircuit (fase L1) aan op klem (L).
6. Sluit de blauwe draad van het voedingscircuit (nul N) op klem (N).
7. Als u twijfels hebt over de installatieprocedure, vraag dan een gekwalificeerde vakman.
8. De fase (L) en neutrale (N) geleiders van de voedingskabel zijn aangesloten volgens klembezetting AC in. (Figuur F)
9. De uitgang (of belasting) fase (L ↓) en neutrale (N) geleiders worden verbonden met de belastingsaansluitpunten gemarkeerd ↓ L en N. (figuur F).
10. Schakel de spanning nu in, de detector heeft een opstart periode van 60 seconden voordat hij standby staat.

Opmerking: Netsnoer specificatie

2 x H05RN-F 3C / 2C 1,5mm² max.

2 x H05RR-F 3C / 2C 1,5mm² max.

Instellingen en bediening:

1. Na aansluiting op het elektriciteitsnet, heeft de elektronica ca. 60 seconden nodig om op te starten. De verlichting brandt dan gedurende deze 60 seconden. .

2. Schakel het armatuur in de 'TEST' stand en loop vervolgens voor de detector langs zodat de lamp inschakelt. Controleer nu de werking van de detector en het detectieveld. In de 'TEST' modus zal bij elke detectie de rode LED en de lamp gedurende 3 seconden inschakelen.

3. Herhaal stap 2 en controleer het detectieveld.

4. Draai de Time en Ambient Light (LUX) op de gewenste posities.

5. De melder staat nu in de Auto-modus en werkt volgens de ingestelde tijd en ambient licht (LUX) aanpassingen. LED-indicatie blijft knipperen in de stand-by modus. Eenmaal geactiveerd zal de LED-indicator en verlichting blijven branden totdat de timer uitschakelt.

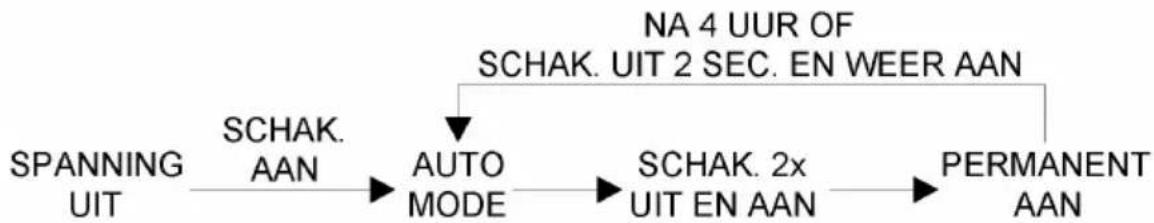

6. Licht permanent AAN (handbediening) gedurende 4 uur door het omschakelen van de aangesloten schakelaar OFF en ON twee keer snel achter elkaar in 2 sec. Hiermee verandert de automatische modus naar handbediening modus

7. Terug naar de auto-modus: De lamp blijft nu gedurende 4 uur branden waarna hij weer automatisch schakelt naar de auto-modus of door de spanning met de schakelaar UIT te zeten en naar 2sec weer aan.

8. Verlichting permanent uitschakelen: Schakel de stroom uit of haal de stekker uit de wandcontactdoos.

Problemen oplossen:

1. Unit werkt helemaal niet / lamp gaat niet aan

2. Controleer de bedrading om ervoor te zorgen dat u de juiste netvoeding op het apparaat heeft aangesloten.

3. Controleer de bedrading van het toestel naar de voedingsspanningsaansluiting om ervoor te zorgen dat u het apparaat correct hebt bedraad.

4. Controleer het omgevingslicht of deze staat ingesteld op het gewenste niveau.

5. Lamp gaat snel aan en uit

6. Voorkom dat dat licht en warmte worden gereflecteerd op de detector.
   Controleer op witte of reflecterende oppervlakken, die kunnen het probleem veroorzaken.

7. Let op, de detector is gevoeliger bij koud weer.
8. Controleer of de sensor niet in de buurt van een airco uitstroom-openening is geplaatst.

9. Controleer of de 'LUX' instelling niet in de test modus staat

10. Lamp blijft branden

11. Stel de tijd op minimum en zorg ervoor dat het armatuur stevig is bevestigd aan een vast object en dat er geen objecten etc. in het gezichtsveld van de sensor zitten.

12. Voorkom dat de detector wordt geactiveerd door bewegende warmtebronnen zoals kachel uitlaatpunten, auto's etc.

13. Lamp gaat aan onder winderige en regenachtige omstandigheden

14. Ongunstige weersomstandigheden en de temperatuursveranderingen kunnen leiden tot ongewenste activeringen.

15. Dit kan beperkt worden door te monteren op een beschutte locatie.

16. Onderhoud en reparatie

17. Probeer niet te repareren, omdat hierdoor de garantie komt te vervallen, tevens kan het leiden tot persoonlijk letsel.

18. Reinig de detectorlens en buitenzijde van de behuizing met een vochtige doek.

FO-673LED

HF Motion Sensor LED Light
