SX8200 Pro - SSD XPG - Kostenlose Bedienungsanleitung

Produkttyp	Solid-State-Laufwerk (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3 x4, NVMe 1.3
Lesegeschwindigkeit (max.)	3.500 MB/s
Schreibgeschwindigkeit (max.)	3.000 MB/s (1-TB-Modell)
Zufälliges Lesen (IOPS)	Bis zu 440.000
Zufälliges Schreiben (IOPS)	Bis zu 400.000
NAND-Typ	3D-NAND
Controller	SM2262EN oder ähnlich
Kapazitätsoptionen	256 GB, 512 GB, 1 TB, 2 TB
Abmessungen (L x B x H)	80,0 mm x 22,0 mm x 2,15 mm
Gewicht	Ca. 8 g
Leistungsaufnahme (aktiv)	3,5 W typisch
Leistungsaufnahme (Leerlauf)	0,3 W typisch
Betriebstemperatur	0 °C bis 70 °C
Lagerungstemperatur	-40 °C bis 85 °C
Stoßfestigkeit	1.500 G / 0,5 ms
MTBF	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Kompatible Geräte	Desktop-PC, Laptop, PlayStation 5
Hauptmerkmale	NVMe-Unterstützung, SLC-Caching, LDPC-ECC, erweitertes thermisches Drosseln
Mitgeliefertes Zubehör	Montageschraube und Abstandshalter (für PS5)
Sprachen der Anleitung	Mehrere Sprachen einschließlich DE, EN, JA, KO, PT, RU, RO, ES, TR, ZH

Häufig gestellte Fragen - SX8200 Pro XPG

Ist die XPG SX8200 Pro mit PlayStation 5 kompatibel?

Ja, die XPG SX8200 Pro ist mit der PS5 kompatibel. Die Anleitung enthält detaillierte Anweisungen zur Installation einer M.2-SSD in der PS5. Stellen Sie sicher, dass Ihre PS5 die neueste Systemsoftware für die Kompatibilität hat.

Welche Werkzeuge werden für die Installation der SX8200 Pro benötigt?

Sie benötigen einen standardmäßigen Kreuzschlitzschraubendreher (3,5 mm) für das Gehäuse und einen kleineren Kreuzschlitzschraubendreher (1,85-1,98 mm) für die SSD-Montageschraube. Es sind keine weiteren Werkzeuge erforderlich.

Benötigt die SX8200 Pro einen Kühlkörper?

Obwohl nicht unbedingt erforderlich, wird die Verwendung eines Kühlkörpers für anhaltende Hochleistungs-Workloads empfohlen. Einige Motherboards verfügen über einen M.2-Kühlkörper. In der PS5 wird die SSD durch die Abdeckung des Erweiterungssteckplatzes abgedeckt, die als Wärmeverteiler fungiert.

Kann ich die SX8200 Pro in einem Laptop installieren?

Ja, die Anleitung enthält einen Abschnitt zur Installation in Laptops. Überprüfen Sie, ob Ihr Laptop über einen M.2-PCIe-Steckplatz verfügt. Entfernen Sie die Bodenplatte, lokalisieren Sie den M.2-Steckplatz, richten Sie die Kerbe aus, setzen Sie sie schräg ein und befestigen Sie sie mit der Schraube.

Was ist die maximale Kapazität der SX8200 Pro?

Die XPG SX8200 Pro ist in den Kapazitäten 256 GB, 512 GB, 1 TB und 2 TB erhältlich. Die genauen Kapazitätsoptionen können je nach Region variieren.

Wie formatiere ich die SSD nach der Installation in der PS5?

Nach der Installation der SSD und dem Einschalten der PS5 werden Sie aufgefordert, die SSD zu formatieren. Befolgen Sie die Anweisungen auf dem Bildschirm, um die M.2-SSD zu formatieren. Beachten Sie, dass durch die Formatierung alle Daten auf dem Laufwerk gelöscht werden.

Was sind die wichtigsten Leistungsmerkmale der SX8200 Pro?

Sie verfügt über eine PCIe Gen3x4 NVMe-Schnittstelle, sequenzielle Lesegeschwindigkeiten von bis zu 3.500 MB/s, sequenzielle Schreibgeschwindigkeiten von bis zu 3.000 MB/s und zufällige Lese-/Schreib-IOPS von bis zu 440K/400K. Sie verwendet 3D-NAND und verfügt über SLC-Caching.

Ist die SX8200 Pro mit meinem Motherboard kompatibel?

Sie benötigt einen M.2-PCIe-Steckplatz mit NVMe-Unterstützung. Die meisten modernen Motherboards (Intel 100er Serie und später, AMD AM4 und später) verfügen über solche Steckplätze. Überprüfen Sie die Spezifikationen des M.2-Steckplatzes in Ihrem Motherboard-Handbuch.

Welche Sicherheitsvorkehrungen sollte ich vor der Installation treffen?

Sichern Sie alle wichtigen Daten, schalten Sie den PC (oder die PS5) aus, ziehen Sie das Netzkabel ab und entfernen Sie bei Laptops nach Möglichkeit den Akku. Treffen Sie geeignete Antistatik-Maßnahmen, um ESD-Schäden zu vermeiden.

Kann ich die SX8200 Pro als externes Laufwerk verwenden?

Die SX8200 Pro ist als interne M.2-SSD konzipiert. Für die externe Nutzung benötigen Sie ein M.2-USB-Gehäuse, das NVMe-Laufwerke unterstützt. Die Leistung kann durch den Controller des Gehäuses eingeschränkt werden.

BEDIENUNGSANLEITUNG SX8200 Pro XPG

PC, Kreuzschraubendreher und XPGs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

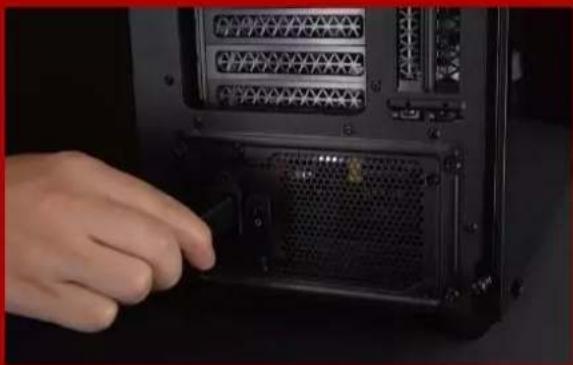

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

M.2 SSDのデスクトップパソ

コンへの取り付け方法

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

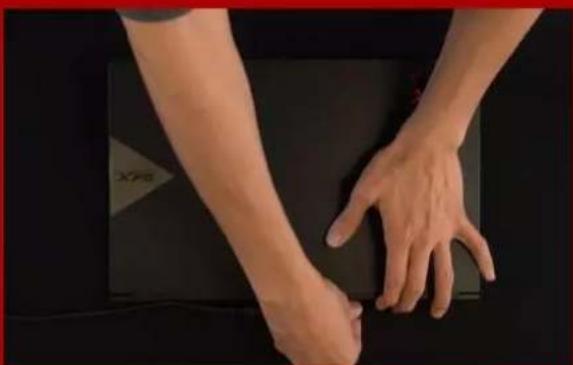

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

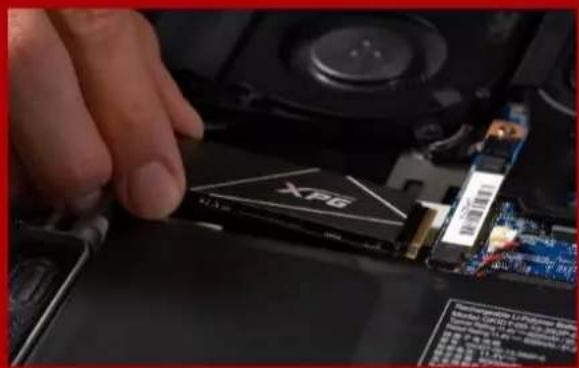

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihremkleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4.SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUM ABSCHLIEßEN DER INSTALLATION NETZKABEL ANSCHLIEßEN UND PC EINSCHALTEN

• XPG M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

ERWEITERUNGSSTECKPLATZ

SEHEN.

ENTSPRECHENDE AUSSPARUNG

AM EINGANG EIN

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

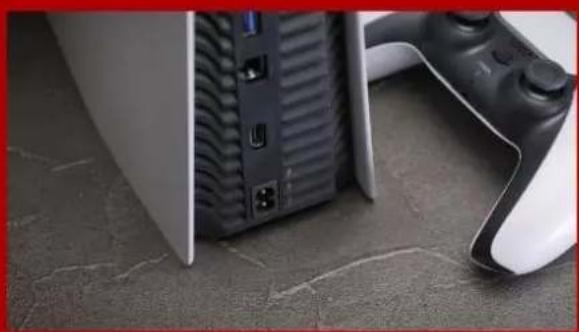

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

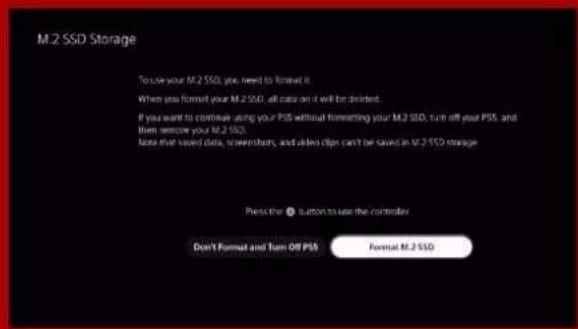

13. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

14. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
