BEDIENUNGSANLEITUNG IB-DK2254AC Icy Box

Type-C® USB 3.0 DockingStation mit dreifacher Videoausgabe

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr

WARNUNG

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

Handbuch IB-DK2254AC

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder

besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK2254AC

Package content

1x IB-DK2254AC, 1x power supply, 1x power cable, 1x USB Type-C® to Type-C®/Type-A cable, quick installation guide

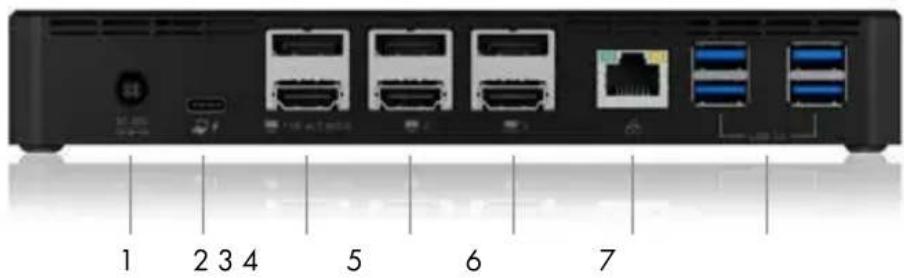

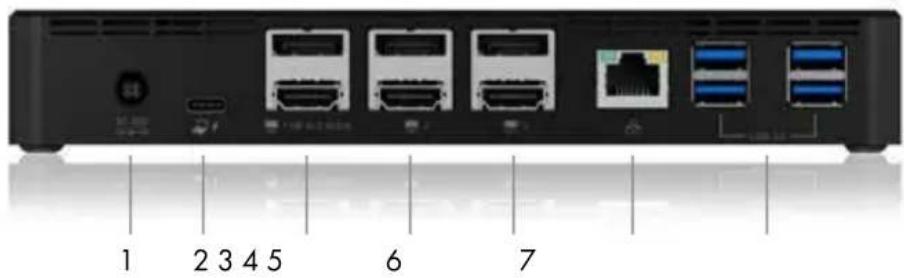

Rear view

Front view

1. Power jack, DC 20 V/6.75 A

2. USB Type-C ^® host interface

3. Display 1: HDMI ^ or DisplayPort ^TM interface up to 4k@60 Hz/each monitor (DP Alt Mode connection)

4. Display 2: HDMI ^ or DisplayPort ^TM interface up to 4k@60 Hz/each monitor (DisplayLink ^ connection)

5. Display 3: HDMI ^ or DisplayPort ^TM interface up to 4k@60 Hz/each monitor (DisplayLink ^ connection)

6. RJ45 Ethernet interface / Gigabit

7. 4x USB 3.0 Type-A data interface

8. K-Lock support for applying anti-theft protection

9. LED for power

10. 2x USB 3.0 Type-A data interface

11. Headset interface

Requirements

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™

Schnittstelle untersützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

1x IB-DK2254AC, 1x externes Netzteil, 1x Stromanschlusskabel, 1x USB Type-C® zu Type-C®/Type-A Kabel, Schnellinstallationsanleitung

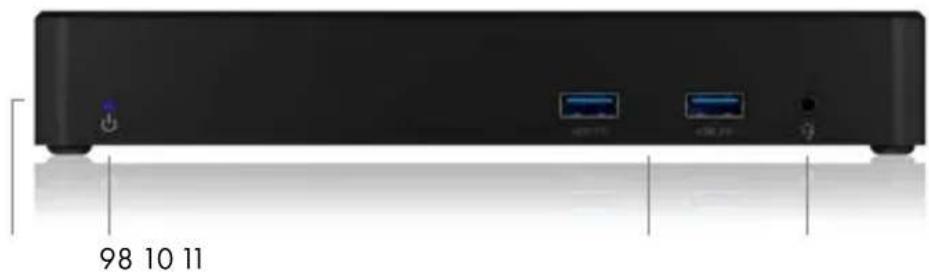

Vorderansicht

Rückansicht

1. Stromanschluss, DC 20 V/6,75 A
2. USB Type-C ® Hostschnittstelle
3. Display 1: HDMI ^® oder DisplayPort ^TM Schnittstelle bis zu 4k@60 Hz/je Monitor (DP Alt Mode Verbindung)
4. Display 2: HDMI ® oder DisplayPort™ Schnittstelle bis zu 4k@60 Hz/je Monitor (DisplayLink® Verbindung)
5. Display 3: HDMI ® oder DisplayPort™ Schnittstelle bis zu 4k@60 Hz/je Monitor (DisplayLink® Verbindung)
6. RJ45 Ethernet Schnittstelle / Gigabit
7. 4x USB 3.0 Type-A Datenschnittstelle
8. K-Lock Unterstützung, Vorrichtung zum Anbringen von Diebstahlschutz
9. LED für Betrieb
10. 2x USB 3.0 Type-A Datenschnittstelle
11. Headset Schnittstelle

Anforderungen

• Hostcomputer mit freier USB 3.0 Type-A/Type-C ® Schnittstelle
• Power Delivery, DP Alt Mode und/oder DisplayLink ^® Treiberunterstützung (abhängig von Ihren Anwendungsbedürfnissen)
• Verfügbare Steckdose
• HDMI ^ und DisplayPort ^TM Monitore mit entsprechenden Verbindungskabeln (wenn zusätzliche externe Monitore verwendet werden sollen)
  • 4K-fähige Monitore, um die volle 4K Auflösung zu erreichen
• Unterstützte Betriebssysteme: Windows ^ 10, macOS ^ , Chrome OS ^

Handbuch IB-DK2254AC

USB Type-C®

Nicht alle USB Type-C® Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C® Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-C™ Anschluss und nutzt die DisplayPort™ Alt Mode Technologie. Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

Um das volle Potential der IB-DK2254AC ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C® Schnittstelle den DP Alt Mode und USB Power Delivery oder Thunderbolt™ 3 Type-C® unterstützt.

Bitte ziehen Sie die Dokumentation Ihres Hostcomputers zu Rate oder wenden Sie sich an den PC-Hersteller, um die Kompatibilität mit den genannten Technologien zu bestätigen. Prüfen Sie zur Sicherheit, ob die BIOS-Version des Hostcomputers die aktuellste ist und bestätigen Sie vor der Anwendung die Kompatibilität mit USB Type-C® Power Delivery und/oder DP Alt Mode.

Achtung!

Sollte Ihr Computer lediglich das DP Alt Mode Protokoll unterstützen und keine Display-Link® Treiber installiert sein:

- so stehen nur die Display 2 (3840x2160@60 Hz) Anschlüsse zur Verfügung.

Sollte Ihr Computer das DP Alt Mode Protokoll nicht unterstützen und lediglich über USB 3.0 und installierte DisplayLink® Treiber verfügen:

- so stehen die Display 2 (3840x2160@60 Hz) und Display 3 (3840x2160@60 Hz) Anschlüsse zur Verfügung.

Sollte Ihr Computer sowohl das DP Alt Mode Protokoll als auch USB 3.0 mit installierten DisplayLink® Treibern unterstützen:

- so stehen die Display 1 (3840x2160@60 Hz), Display 2 (3840x2160@60 Hz) und Display 3(3840x2160@60 Hz) Anschlüsse zur Verfügung.

Handbuch IB-DK2254AC

Inbetriebnahme

Installieren Sie den Treiber!

Achtung: Laden Sie bitte erst die aktuellen Treiber unter https://www.displaylink.com/downloads herunter. Schließen Sie erst nach der Installation die DockingStation an Ihr System an!

Windows®:

A. Laden Sie die korrekte Datei von oben genannter Webseite herunter
B. Starten Sie „Run Setup.exe“
C. Folgen Sie den Anweisungen und schließen Sie die Installation ab
D. Starten Sie ihren PC neu
E. Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte
USB Type-C ^® oder USB 3.0 Type-A Schnittstelle
F. Fertig! Sie können die IB-DK2254AC nun verwenden

macOS®:

A. Laden Sie die korrekte Datei von oben genannter Webseite herunter
B. Starten Sie die Datei Mac_driver\ driver.dmg
C. Folgen Sie den Anweisungen
D. Verbinden Sie die DockingStation mit Ihrem macOS ^® Computer über eine unterstützte USB Type-C ^® oder USB 3.0 Type-A Schnittstelle
E. Starten Sie Ihren Computer neu
F. Fertig! Sie können die IB-DK2254AC nun verwenden

Chrome OS®:

Unter Chrome OS ^® sind die DisplayLink ^® Treiber bereits vorinstalliert.

Inbetriebnahme

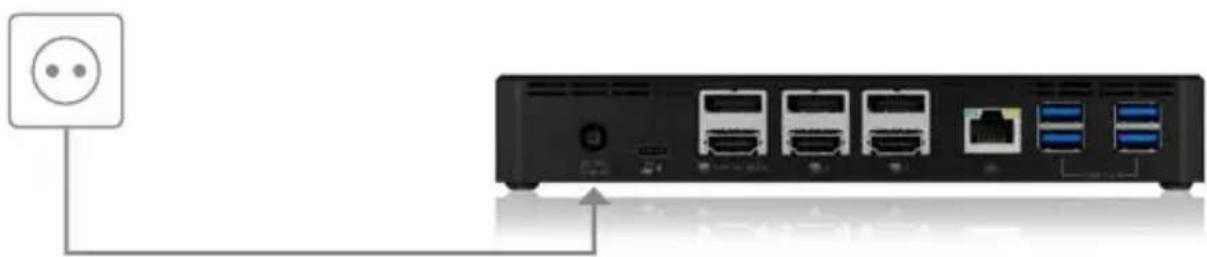

1. Netzteil anschließen

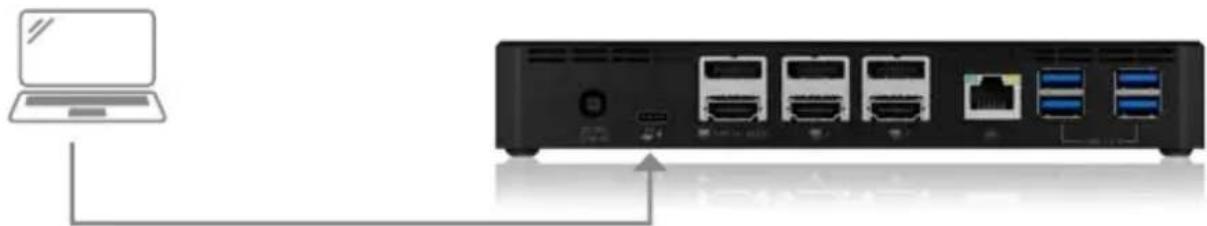

1. Verbinden Sie das USB-Kabel Type-C® zu Type-C® (Type-A) Kabel zwischen DockingStation und Computer.

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Handbuch IB-DK2254AC

Monitorverbindungen

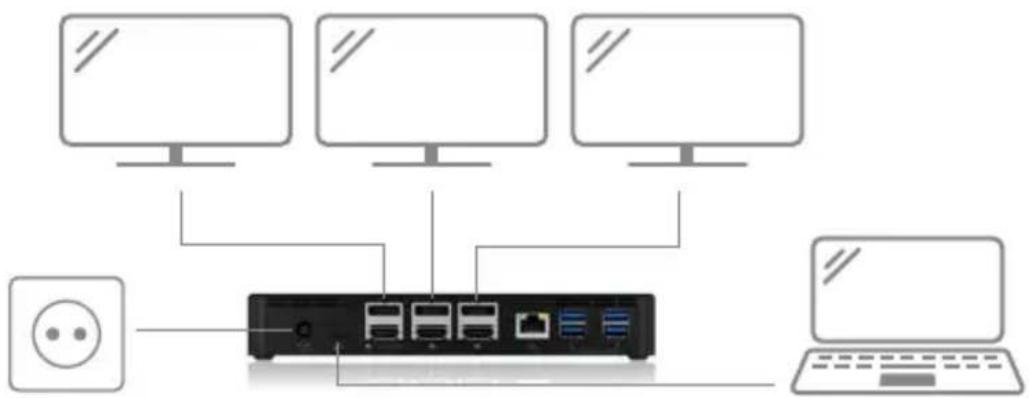

Drei DisplayPort ^™ oder HDMI ^® Monitore mit einem Computer verbinden

Sie können drei DisplayPort ^™ oder drei HDMI ^® Monitore hinzufügen, indem Sie diese an die Videoschnittstellen der IB-DK2254AC (3x DisplayPort ^™ oder 3x HDMI ^® oder gemischt) anschließen.

Verbinden Sie die DisplayPort ^™ / HDMI ^® Monitore unter Verwendung von zertifizierten DisplayPort ^™ / HDMI ^® Kabeln (nicht enthalten).

Es wird empfohlen, Monitore der gleichen Größe, Auflösung und des gleichen Typs zum Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte über die gleiche native Auflösung und Bildwiederholrate verfügen.

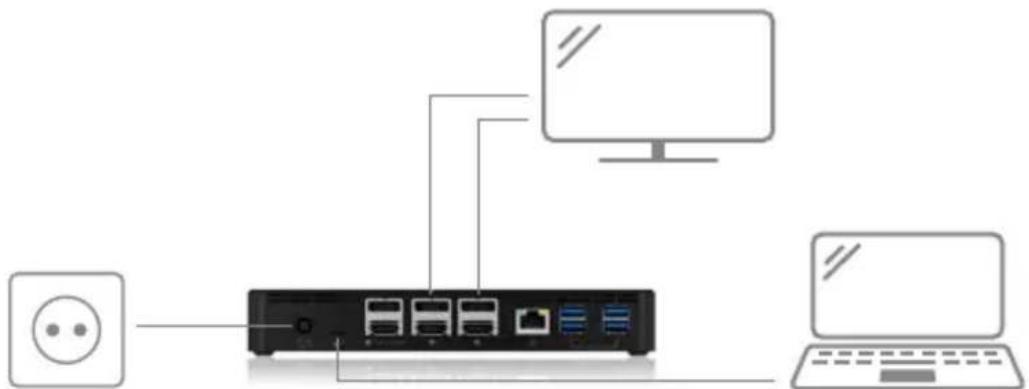

Einen 5K DisplayPort™ Monitor mit einem Computer verbinden

Sie können einen 5K DisplayPort ^™ Monitor hinzufügen, indem Sie diesen an die Videoschnittstellen 2 und 3 der IB-DK2254AC (2x DisplayPort ^™ ) anschließen.

Verbinden Sie den DisplayPort ^™ Monitor unter Verwendung von zertifizierten DisplayPort ^™ Kabeln (nicht enthalten).

Hinweis: Die DockingStation ist kompatibel mit den meisten 5K-fähigen DisplayPort™ Monitoren am Markt. Bitte prüfen Sie auch von Zeit zu Zeit unter http://www.displaylink.com/downloads, ob Sie den neuesten Treiber von DisplayLink® installiert haben.

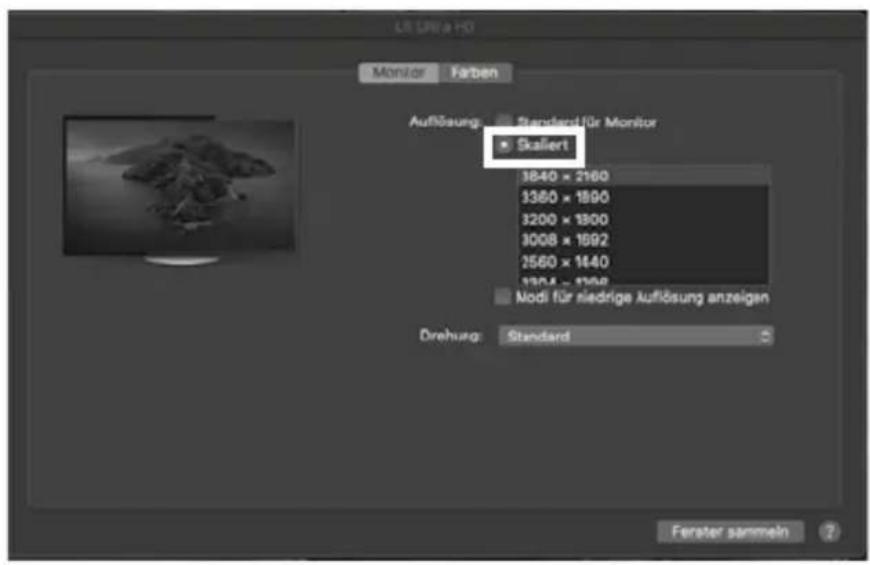

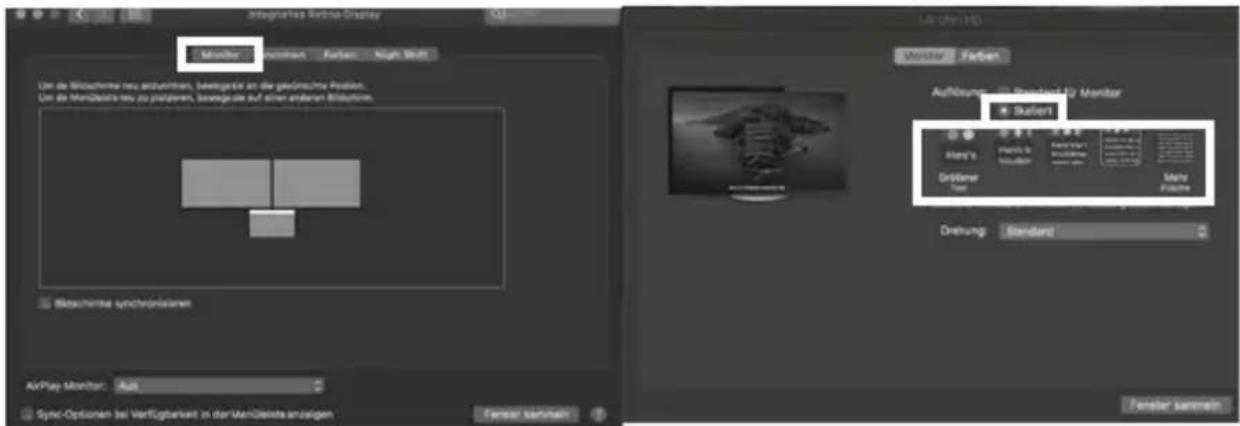

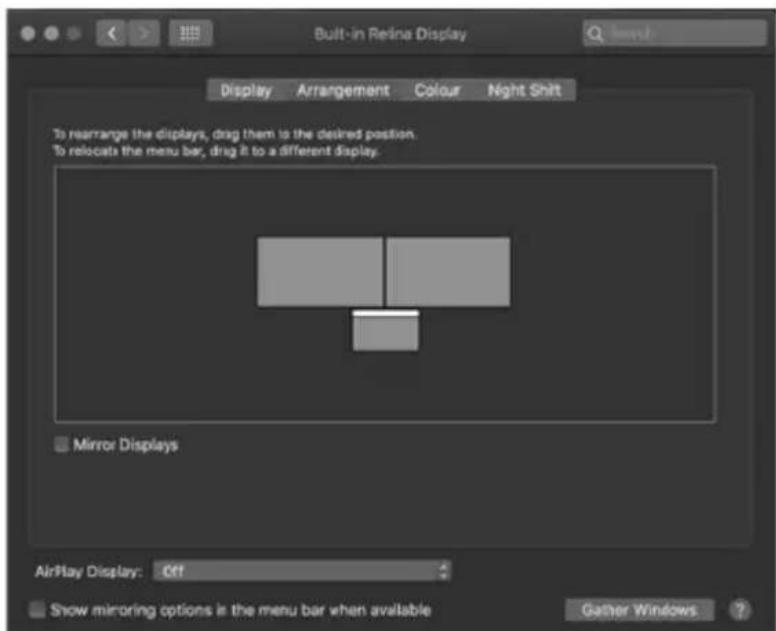

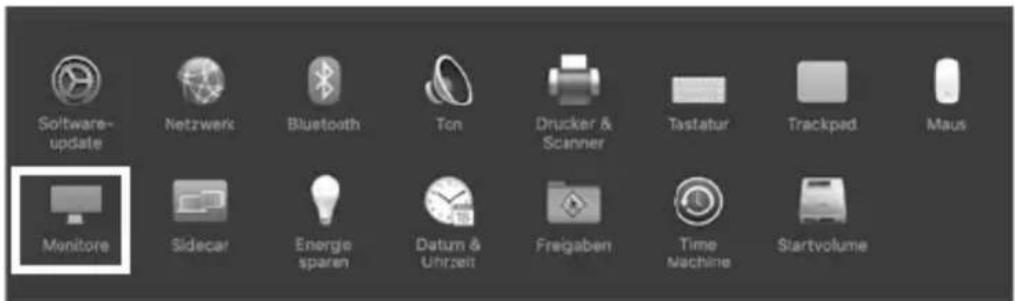

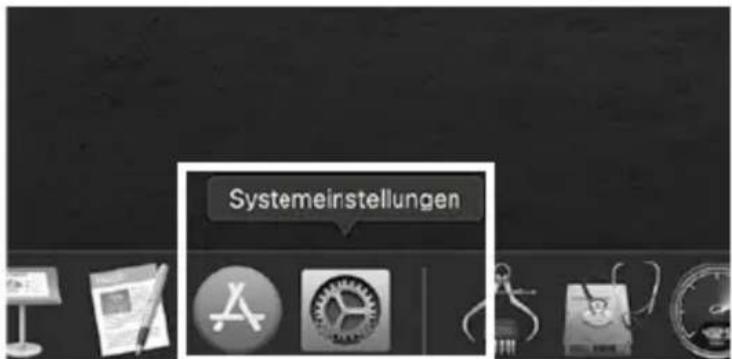

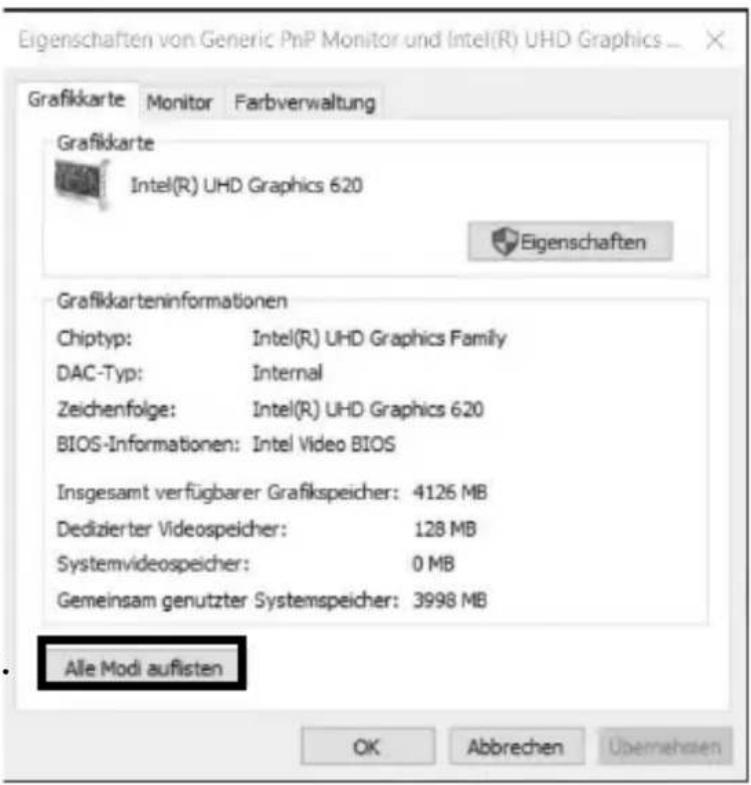

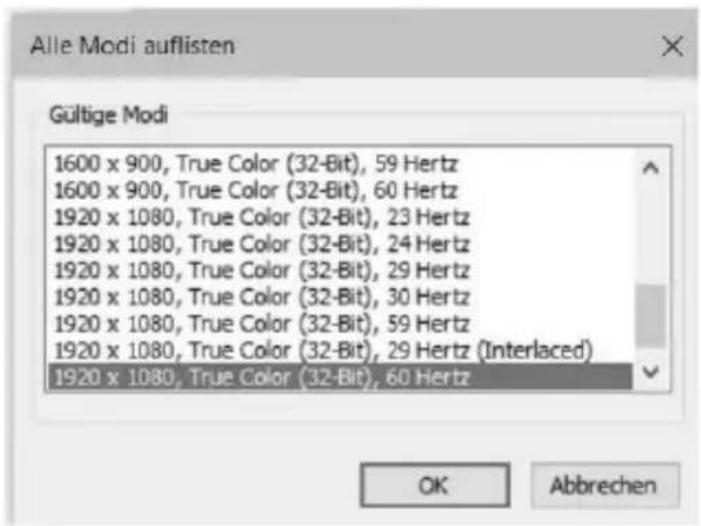

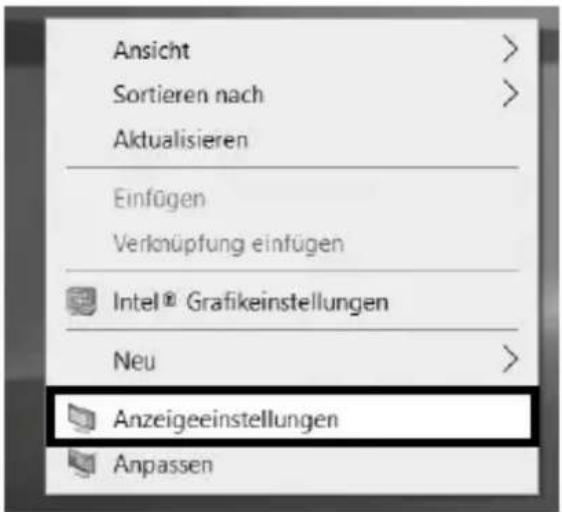

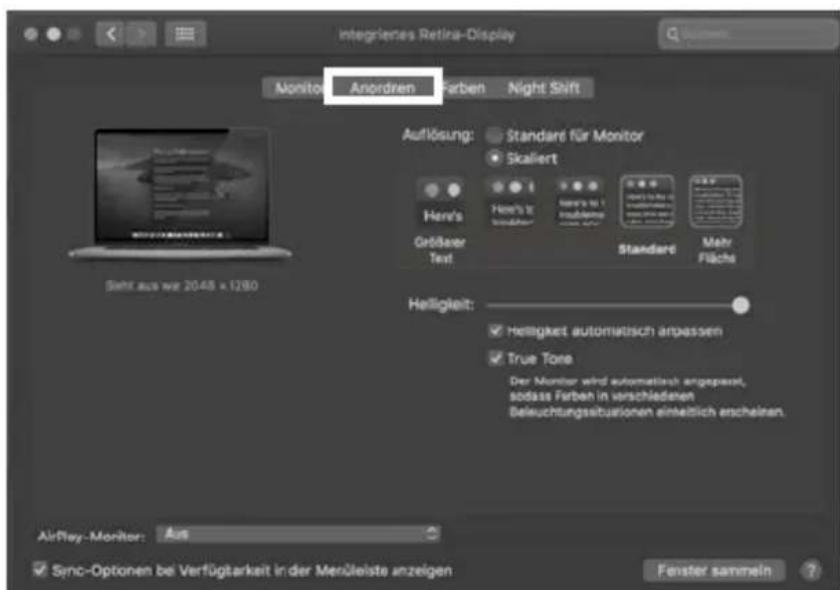

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Handbuch IB-DK2254AC

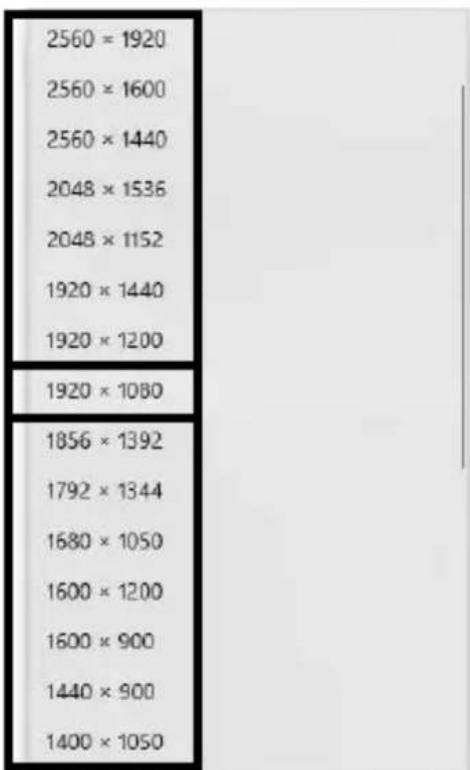

Unterstützte Videoauflösungen

Die IB-DK2254AC unterstützt 3x 4K@60 Hz Ultra HD Auflösungen, wenn die angeschlossenen DisplayPort®/ HDMI® Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@60 Hz / pro Monitor).

oder

Die IB-DK2254AC unterstützt 1x 5K@60 Hz Ultra HD Auflösung, wenn der angeschlossene DisplayPort™ Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60 Hz).

Videomatrix Übersicht (USB Type-C® DP Alt Mode + DisplayLink®, DP 1.4 HBR4), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	Display 1	Display 2	Display 3	Display 1	Display 2	Display 3
Dreifache Videoausgabe	√	√	√	3840x2160@60 Hz	3840x2160@60 Hz	3840x2160@60 Hz
Zweifache Videoausgabe	√	√		3840x2160@60 Hz	3840x2160@60 Hz	3840x2160@60 Hz
		√	√		3840x2160@60 Hz	3840x2160@60 Hz
			√	3840x2160@60 Hz	3840x2160@60 Hz	3840x2160@60 Hz
	√	√		3840x2160@60 Hz	5120x2880@60 Hz
Einfache Videoausgabe	√			3840x2160@60 Hz
		√			3840x2160@60 Hz
			√			3840x2160@60 Hz
Videomatrix Übersicht (USB 3.0 DisplayLink®, nur Display 2 und Display 3), maximale Auflösungen
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	Display 1	Display 2	Display 3	Display 1	Display 2	Display 3
Zweifache Videoausgabe		√	√		3840x2160@60 Hz	3840x2160@60 Hz
Einfache Videoausgabe		√			3840x2160@60 Hz
			√			3840x2160@60 Hz
		√			5120x2880@60 Hz

Handbuch IB-DK2254AC

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen.

-Verwenden Sie den Abschnitt Anzeige

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

3

2

1

Handbuch IB-DK2254AC

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchte

Mehrere Bildschirme

Mehrere Bildschirme

Bildschirmausrichtung

Querformat

Desktop auf 1 und 2 duplizieren

Desktop auf 1 und 3 duplizieren

Desktop auf diese Anzeige erweitern

Verbindung mit dieser Anzeige trennen

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Diese Anzeigeeinstellungen beibehalten?

Die Anzeige wird in 9 Sekunden auf die vorherigen Einstellungen zurückgesetzt.

Südafalkeln

7、日本語の分析

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitorsymbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und ziehen Sie sie, um sie neu anzuordnen.

Anwenden

Abbrechen

Identifizieren

Erkennen

Handbuch IB-DK2254AC

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändern

Erweiterte Skalierungseinstellungen

Bildschirmauflösung

1.

1920 × 1080 (empfohlen)

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Handbuch IB-DK2254AC

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschime

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit drahltfass Anzeige verbinden

1.

Grenkloinsstellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920 × 1080

Aktive Signalaufösung

1920 × 1080

Aktualisierungsrate (Hz)

60 Hz

Bittiefe

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK2254AC

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2254AC

macOS® Konfiguration der Anzeigeeinheiten

- Klicken Sie auf Systemeinstellungen

- Klicken Sie auf Monitore

Es öffnet sich eine neues Fenster

- Klicken Sie auf Anordnen

Handbuch IB-DK2254AC

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen. Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Handbuch IB-DK2254AC

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen:

Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
