Produkttyp	Adapter für M.2 SATA SSD in 9,5 mm Notebook-DVD-Schacht
Marke	ICY BOX
Modell	IB-AC647
Unterstützte M.2-Größen	2022, 4222
Unterstützte M.2-Längen	30 mm, 42 mm, 60 mm, 80 mm
Unterstützte M.2-Schlüssel	B-Key, B+M Key, D-Key, D+M Key (auf SATA-Basis)
Datenübertragungsrate	Bis zu 6 Gbit/s
Lüfter	Einstellbarer Lüfter im Lieferumfang
Betriebssystem	Unabhängig (keine Treiber erforderlich)
Stromversorgung	Über SATA-Anschluss des Notebooks
Material	Metall und Kunststoff
Abmessungen (ca.)	120 x 70 x 9,5 mm
Gewicht (ca.)	50 g
Lieferumfang	Adapter, Schraubenzieher, Schraubensatz, Handbuch
Installation	Ersatz des DVD-Laufwerks im Notebook (benötigt SATA-Anschluss)
Kompatibilitätshinweis	Notebook muss über einen 9,5 mm DVD-Schacht mit SATA verfügen
Reinigung	Nur mit trockenem Tuch reinigen; keine Flüssigkeiten
Sicherheitshinweise	Vor Installation Notebook ausschalten und vom Strom trennen; vorsichtig mit statischer Elektrizität
Ersatzteile	Schrauben und Schraubenzieher sind im Lieferumfang enthalten; bei Verlust bitte Ersatzteile beim Hersteller anfragen
Reparatur	Enthält keine reparierbaren Teile; bei Defekt ist das Gerät zu ersetzen

Häufig gestellte Fragen - IB-AC647 Icy Box

Welche M.2 SSDs sind mit dem IB-AC647 kompatibel?

Der Adapter unterstützt M.2 SSDs in den Größen 2022 und 4222 sowie Längen von 30, 42, 60 und 80 mm. Die SSD muss einen B-Key, B+M Key, D-Key oder D+M Key auf SATA-Basis besitzen. Hinweis: NVMe-SSDs werden nicht unterstützt.

Kann ich den IB-AC647 in jedem Notebook verwenden?

Nein, das Notebook muss über einen 9,5 mm hohen DVD-Schacht mit SATA-Anschluss verfügen. Ältere oder sehr dünne Notebooks mit schmaleren Schächten sind nicht kompatibel.

Ist eine zusätzliche Stromversorgung erforderlich?

Nein, der Adapter wird vollständig über den SATA-Anschluss des Notebooks mit Strom versorgt. Es ist kein externes Netzteil nötig.

Wie installiere ich die M.2 SSD in den Adapter?

Schieben Sie die M.2 SSD schräg in den Steckplatz des IB-AC647 und drücken Sie sie vorsichtig nach unten, bis die Kontakte einrasten. Befestigen Sie die SSD mit den mitgelieferten Schrauben.

Muss ich Treiber installieren?

Nein, der Adapter ist betriebssystemunabhängig und benötigt keine Treiber. Die SSD wird automatisch erkannt.

Welche Schritte sind für den Einbau in das Notebook nötig?

Entfernen Sie das vorhandene DVD-Laufwerk aus Ihrem Notebook, indem Sie die entsprechende Schraube lösen und das Laufwerk vorsichtig heraushebeln. Bauen Sie die Frontblende des DVD-Laufwerks aus und montieren Sie diese am IB-AC647. Befestigen Sie die Metallschiene des DVD-Laufwerks an der Rückseite des Adapters. Schieben Sie den Adapter in den DVD-Schacht und sichern Sie ihn mit der Schraube. Setzen Sie die Gehäuseabdeckung wieder auf.

Kann ich die Geschwindigkeit der SSD voll ausnutzen?

Ja, der Adapter unterstützt Übertragungsraten von bis zu 6 Gbit/s (SATA III). Die tatsächliche Geschwindigkeit hängt von der verbauten SSD und der SATA-Schnittstelle Ihres Notebooks ab.

Was ist der Zweck des mitgelieferten Lüfters?

Der einstellbare Lüfter sorgt für eine aktive Kühlung der M.2 SSD im DVD-Schacht. Dies ist besonders bei Dauerbetrieb oder leistungsstarken SSDs empfehlenswert.

Wie reinige ich den Adapter?

Verwenden Sie ein trockenes, fusselfreies Tuch, um Staub oder Verschmutzungen zu entfernen. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel, da diese die Elektronik beschädigen könnten.

Kann ich den Adapter reparieren, falls er defekt ist?

Der IB-AC647 enthält keine reparierbaren Teile. Bei einem Defekt oder Schaden muss das Gerät ersetzt werden. Wenden Sie sich im Garantiefall an den Händler oder Hersteller.

BEDIENUNGSANLEITUNG IB-AC647 Icy Box

http://www.icybox.de

ICY BOX®

IB-AC647

Installation Guide

Installationsanleitung

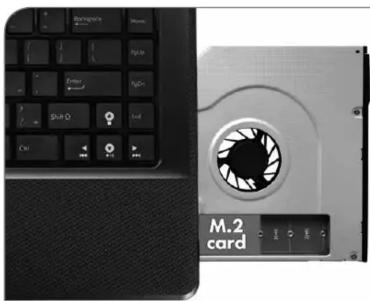

Adapter für M.2 SATA SSD in

9,5 mm Notebook DVD-Schacht

1x Adapter, 1x Schraubenzieher, 1x Schraubensatz, 1x Handbuch

Hauptmerkmale

• Adapter für M.2 SATA SSD in 9,5 mm Notebook DVD-Schacht
  • Transferrate bis zu 6 Gbit/s • M 2 SSD Gräß 2022/4222
  • M.2 SSD Große: 30ZZ/4ZZZ/60ZZ/80ZZ • Unterstützt M.2 SSD mit B-Key oder B+M
• Unterstützt M.2 SSD mit D-Key oder D+M Key auf SATA Basis
• Mit einstellbarem Lüfter und Schraubenzieher
  • M.2 SSD erhöht die Transferrate und Kapazität
• Betriebssystem unabhängig

Hinweis:

Ihr Notebook muss über einen DVD Schacht mit SATA Anschluss verfügen.

Installation

Drehen Sie Ihr Notebook mit der Unterseite nach oben und entfernen die entsprechenden Schrauben der Abdeckung.

Öffnen Sie die Abdeckung des Notebooks.

Im mittleren Bereich des Notebooks befindet sich die Befestigung des DVD Laufwerks. Entfernen Sie die Schraube unter Verwendung eines Schraubendrehers.

Drücken Sie mittels eines Schraubendrehers das DVD Laufwerk vorsichtig heraus.

Entnehmen Sie Das DVD Laufwerk.

An der Frontblende des DVD Laufwerks befindet sich eine Öffnung zum "Auswerfen".

Unter Verwendung eines schmalen, spitzen Werkzeugs (z.B. Büroklammer) können Sie das DVD Laufwerk aus der Gehäusehülle entfernen.

Befestigen Sie nun die extra Front- blende von rechts angefangen an der Front des IB-AC647.

Drücken Sie nochmals an allen Verbindungspunkten die Frontblende an und stellen sicher, dass diese fest anliegt.

Installation

10 11 12

Slide the M.2 card into the IB-AC647.
Schieben sie die M.2 Karte in das IB-AC647 ein.

Reference model name: Toshiba L730

Connect the M.2 Interface, through further pushing.
Verbinden sie die M.2 Anschlüsse, durch weiteres Einschieben.

12

Attach the M.2 card with provided screws.
Befestigen sie die M.2 Karte mit den mitgelieferten Schrauben.

13 14 15

Take apart the iron slice from the back of DVD drive.
Entfernen Sie die metallene Montageschiene an der Rückseite des DVD Laufwerks...

14

Fasten the iron slice on the back of IB-AC647.
...und befestigen es an der Rückseite des IB-AC647.

15

After finishing above motions, slip IB-AC640 into the notebook DVD slot.
Nachdem Sie die eben beschriebenen Schritte durchgeführt haben, schieben Sie die IB-AC647 vorsichtig in den DVD Schacht des Notebooks.

16 17 18

Please ensure it connects with the notebook tightly again.
Überprüfen Sie nochmals den richtigen Sitz des IB-AC647 im Notebook.

17

Fasten the DVD screws near the middle back of the notebook.
Im mittleren Bereich des Notebooks befindet sich nun die Befestigung des IB-AC647. Setzen Sie die entsprechende Befestigungsschraube wieder ein.

18

Finally put the cover back and fasten the screws to the notebook.
Abschließend setzen Sie die Abdeckung des Notebooks wieder ein und befestigen es mit den zuvor entnommenen Schrauben.
