Produkttyp	Thunderbolt™ 3 Type-C™ Dockingstation
Modell	IB-DK406-TB3
Marke	Icy Box
Videoausgänge	2x DisplayPort™ (bis zu 3840x2160@60 Hz pro Monitor)
USB-Anschluss	1x USB 3.0 Typ-A (bis zu 5 Gbit/s)
Netzwerkanschluss	1x Gigabit Ethernet RJ45 (10/100/1000 Mbit/s)
Host-Anschluss	Integriertes Thunderbolt™ 3 Kabel (150 mm)
Kompatibilität	Windows und macOS mit zertifiziertem Thunderbolt™ 3 Anschluss
Software	Plug & Play, keine Treiberinstallation erforderlich
Abmessungen (ca.)	130 x 80 x 30 mm (geschätzt)
Gewicht (ca.)	200 g (geschätzt)
Stromversorgung	Externes Netzteil (Typenschildkonform, im Lieferumfang)
Lieferumfang	Dockingstation mit integriertem Kabel, Handbuch
Sicherheitshinweise	Vor Gebrauch Bedienungsanleitung lesen; Gefahr durch elektrische Spannung, Erstickungsgefahr durch Kleinteile, Überhitzung vermeiden
Reinigung	Nur mit trockenem Antistatiktuch reinigen; keine aggressiven Reinigungsmittel
Entsorgung	Elektroaltgeräte nicht über Hausmüll entsorgen; Recycling über Sammelstellen

Häufig gestellte Fragen - IB-DK406-TB3 Icy Box

Welche Betriebssysteme werden unterstützt?

Die Dockingstation unterstützt Windows und macOS mit einem zertifizierten Thunderbolt™ 3 Anschluss.

Wie viele Monitore kann ich gleichzeitig anschließen?

Sie können bis zu zwei DisplayPort™-Monitore gleichzeitig anschließen.

Welche maximale Auflösung wird unterstützt?

Jeder Monitor kann mit einer Auflösung von bis zu 3840x2160 bei 60 Hz betrieben werden.

Benötige ich eine Softwareinstallation?

Nein, die Dockingstation arbeitet per Plug & Play. Es ist keine zusätzliche Software oder Treiberinstallation erforderlich.

Kann ich die Dockingstation an jedem USB-C-Anschluss verwenden?

Nein, der Anschluss Ihres Computers muss Thunderbolt™ 3 zertifiziert sein. Nicht alle USB-C-Anschlüsse unterstützen Thunderbolt™ 3.

Welche Anschlüsse sind vorhanden?

Die Dockingstation verfügt über zwei DisplayPort™-Ausgänge, einen USB 3.0 Typ-A-Anschluss und einen Gigabit Ethernet RJ45-Anschluss.

Wie schließe ich die Dockingstation an?

Verbinden Sie das integrierte Thunderbolt™ 3 Kabel mit Ihrem Computer. Schließen Sie dann die Monitore über DisplayPort™-Kabel an und verbinden Sie ggf. USB-Geräte und ein LAN-Kabel.

Wie reinige ich die Dockingstation richtig?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungs- und Lösungsmittel, um Kratzer oder Feuchteschäden zu vermeiden.

Was tun bei Datenverlust?

Sichern Sie Ihre Daten vor der Inbetriebnahme und vor dem Anschluss neuer Hardware. Die Dockingstation selbst verursacht keinen Datenverlust, aber unsachgemäße Handhabung kann dazu führen.

Wie entsorge ich das Gerät umweltgerecht?

Entsorgen Sie das Gerät nicht im Hausmüll. Bringen Sie es zu einer Rückgabestelle oder einem Recycling-Sammelpunkt für Elektroaltgeräte.

BEDIENUNGSANLEITUNG IB-DK406-TB3 Icy Box

Thunderbolt™ 3 Type-C™ DockingStation mit Dual DisplayPort™ Anschluss

Sicherheitshinweise IB-DK406-TB3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen) Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-DK406-TB3

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-DK406-TB3

Introduction

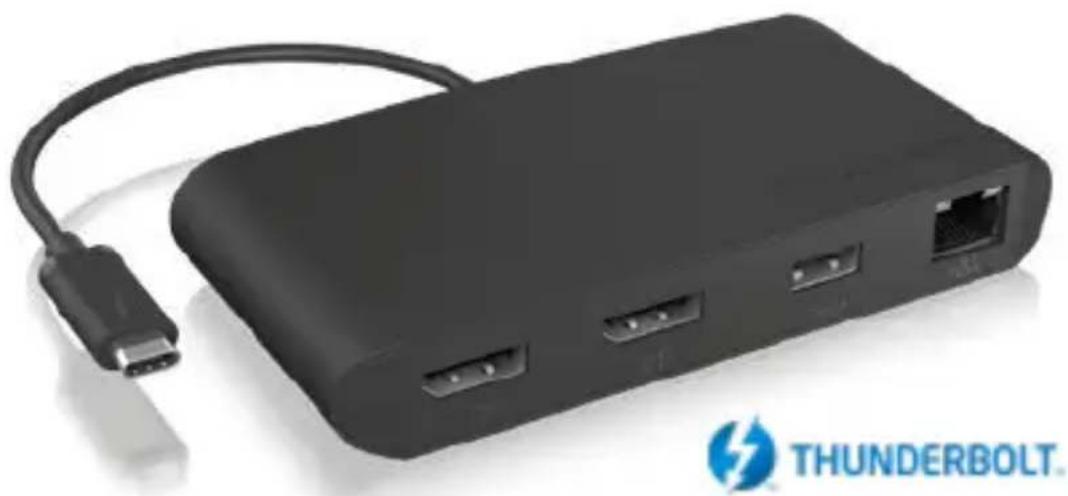

Richten Sie sich mit der IB-DK406-TB3, die mit der Thunderbolt™ 3 Type-C™ Technologie kompatibel ist, eine leistungsstarke Dual-Video-Workstation ein und schließen Sie bis zu zwei DisplayPorf™ Displays für gestochen scharfe Bilder mit einer Auflösung von bis zu 3840x2160 bei 60 Hz an.

Auch müssen Sie sich keine Sorgen über einen Ethernet-Anschluss machen, da die IB-DK406-TB3 ebenfalls über einen Hochgeschwindigkeits-Gigabit-Ethernet-Anschluss und über einen USB Type-A Anschluss verfügt, sodass Sie Ihre Workstation ganz einfach einrichten können. Das universell einsetzbare Gerät lässt sich mit den meisten Thunderbolt™ 3 Notebooks vieler Marken verbinden. Die kompakte DockingStation ist perfekt auch für enge Platzverhältnisse geeignet, denn sie ist etwa halb so groß ist wie herkömmliche DockingStations. Für die IB-DK406-TB3 wird keine zusätzliche Softwareinstallation für die Nutzung benötigt. Plug & Play spart Zeit und Nerven und funktioniert an jedem Standardrechner mit Thunderbolt™ 3 Funktionalität.

Verpackungsinhalt

IB-DK406-TB3 mit integriertem Thunderbolt ^™ 3 Kabel (150 mm), Handbuch

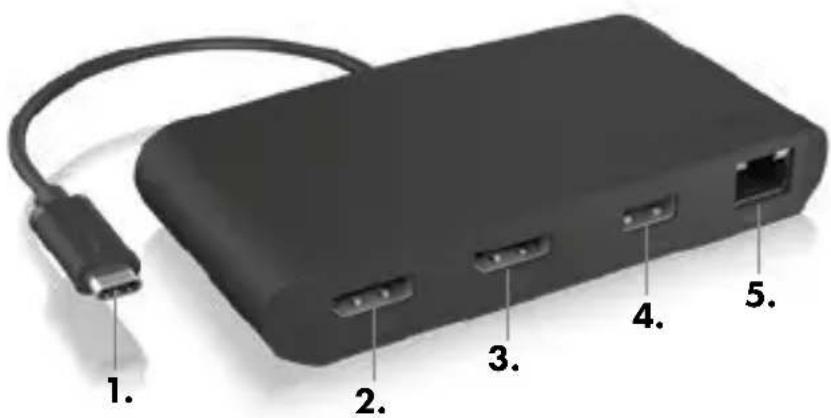

Übersicht

1. Integriertes Thunderbolt ^TM 3 Anschlusskabel (150 mm)
2. DisplayPort ™ Schnittstelle 1 bis zu 3840x2160@60 Hz
3. DisplayPort ™ Schnittstelle 2 bis zu 3840x2160@60 Hz
4. USB 3.0 Schnittstelle bis zu 5 Gbit/s
5. Ethernet RJ45 Schnittstelle (10/100/1000 Mbit/s)

Handbuch IB-DK406-TB3

Verwendung

• 1x Windows ^ /macOS ^ Computer mit zertifizierter Thunderbolt ^TM 3 Schnittstelle.
• 2x DisplayPort ^TM 4k Monitore mit entsprechenden Kabeln (nicht enthalten).

- Wichtig: Ihr Computer muss zwingend mit einer zertifizierten Thunderbolt™ 3 Schnittstelle ausgestattet sein. Während Thunderbolt™ 3 die Type-C™ Schnittstelle verwendet, heißt es nicht, dass alle Type-C™ Schnittstellen am Computer auch Thunderbolt™ 3 unterstützen. Überprüfen Sie bitte die Computerspezifikationen um festzustellen welche USB Type-C™ Schnittstelle das Thunderbolt™ 3 Protokoll unterstützt.

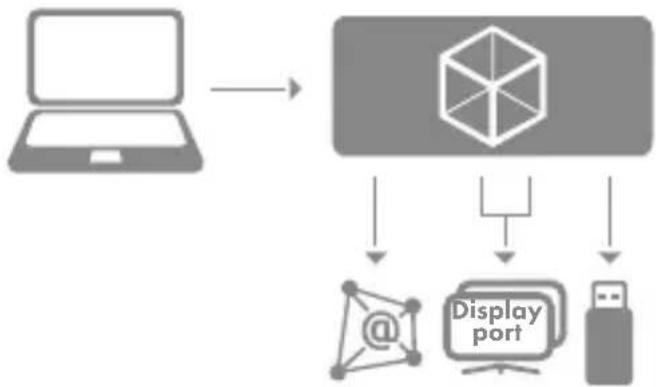

Installation

1. Verbinden Sie das Thunderbolt ^™ 3 Kabel der DockingStation mit der Thunderbolt ^™ 3 Schnittstelle Ihres Computers.
2. Verbinden Sie die zwei DisplayPort ^™ Ausgänge mittels geeigneten DisplayPort ^™ Kabeln (nicht enthalten) mit den DisplayPort ^™ Eingängen Ihrer Monitore. Maximale Verbindungen: Zwei Monitore mit DisplayPort ^™ Unterstützung.
3. Schalten Sie den verbundenen Rechner und die entsprechenden Monitore an. Wählen Sie am Monitor die korrekte DisplayPort™ Eingangsschnittstelle aus.

4. Durch das Einstellen der Anzeige im „Spiegel- oder Erweiterungsmodus“ verändert sich die Ausgabeauflösung an Ihrem Computer/Hauptbildschirm. Es wird empfohlen Monitore der gleichen Größe, Auflösung und des gleichen Typs zum Anschluss zu verwenden. Gleicher Typ bedeutet, dass die Geräte die gleiche native Auflösung und Bildwiederholrate verfügen. Nach der Installation sehen Sie das gleiche Bild auf beiden Monitoren (Spiegelmodus) oder ein Bild über beide Monitore verteilt. Um die Anzeigeeinstellungen zu verändern, passen Sie einfach die Einstellungen unter „Auflösung anpassen“ Ihres Betriebssystems an.
   Hinweis: Anzeigeauflösung bei 2 angeschlossenen Monitoren bis zu 3840x2160@60 Hz/je Monitor

5. Verbinden Sie nun ein entsprechendes USB Geräte und ein existierendes LAN Kabel mit den entsprechenden Anschlüssen der DockingStation.
