Produkttyp	Autoradio
Marke	LG
Modell	LAC-M6501
Abmessungen (B x H x T)	182 x 51 x 173 mm (ohne Frontblende)
Gewicht (ca.)	1,8 kg
Stromversorgung	DC 12 V (Negativpol geerdet)
Maximale Ausgangsleistung	50 W x 4 Kanäle
Lautsprecherimpedanz	4 Ω
CD-Wiedergabe	Audio-CD, MP3/WMA
USB-Wiedergabe	Ja (bis zu 32 GB, FAT-Dateisystem, max. 999 Dateien)
Radiofrequenzbereiche	FM: 87,5-107,9 MHz / 87,5-108 MHz / 65-74 MHz, MW(AM): 520-1720 kHz / 522-1620 kHz
Equalizer-Modi	Pop, Classic, Rock, Jazz, Vocal, User 1, User 2, Flat
XDSS+ Klangverbesserung	Ja (verbessert Höhen, Mitten und Tiefen)
Fernbedienung	Ja (mit CR2025 Batterie)
Abnehmbare Frontblende	Ja (Diebstahlschutz)
Beleuchtung	Mehrfarbig (rot, grün, gelb, blau, violett, hellblau, Automatik)
Eingänge	USB, AUX (3,5 mm Klinke), Antenne, CD-Wechsler (optional)
Ausgänge	4 Lautsprecher, Vorverstärker (Blau/Weiß für Verstärker)
Spannungsversorgung für Zubehör	+12V Zündung (ACC), +12V Dauerplus, Masse (Schwarz)
Sicherung	Ersatz mit gleicher Stromstärke
Betriebsanleitung	Deutsch, 21 Seiten, PDF-Download

Häufig gestellte Fragen - LAC-M6501 LG

Wie schalte ich das LG LAC-M6501 Autoradio ein?

Drücken Sie die POWER-Taste oder eine beliebige Taste auf der Frontblende. Alternativ können Sie die POWER/MUTE-Taste auf der Fernbedienung gedrückt halten, um das Gerät auszuschalten.

Wie stelle ich die Uhrzeit ein?

Drücken Sie die DISP- oder CLK-Taste, dann halten Sie DISP länger als 1 Sekunde gedrückt. Stellen Sie die Stunden mit ▶▶ und die Minuten mit ◀◀ ein. Bestätigen Sie mit DISP oder CLK.

Warum erscheint 'USB CHECK/NO USB' auf dem Display?

Dies kann passieren, wenn ein USB-Hub angeschlossen ist, der nicht unterstützt wird. Schließen Sie das USB-Gerät direkt an. Überprüfen Sie auch die Dateisystem-Kompatibilität (nur FAT) und die maximale Speichergröße (32 GB).

Wie kann ich die EQ-Einstellungen anpassen?

Drücken Sie die EQ/XDSS-Taste wiederholt, um zwischen den Voreinstellungen (Pop, Classic, Rock, Jazz, Vocal, User 1, User 2, Flat) zu wechseln. Für manuelle Anpassungen wählen Sie EQ OFF oder einen User-Modus und drehen Sie den Lautstärkeregler bei gedrückter SEL-Taste.

Was bedeuten die XDSS+ und die MUTE-Funktion?

XDSS+ verbessert Höhen, Mitten und Tiefen. Halten Sie EQ/XDSS gedrückt, um zwischen XDSS und XDSS+ zu wechseln. MUTE schaltet den Ton stumm – drücken Sie POWER/MUTE auf der Fernbedienung oder die MUTE-Taste am Gerät.

Wie kann ich die Hintergrundbeleuchtung ändern?

Halten Sie die SEL-Taste länger als 2 Sekunden gedrückt, dann wählen Sie mit SEL den Modus Back Lighting Color. Drehen Sie den Regler, um zwischen den Farben (Rot, Grün, Gelb, Blau, Violett, Hellblau, Automatik) zu wählen.

Das Gerät lässt sich nicht einschalten – was tun?

Überprüfen Sie die Sicherung und tauschen Sie sie bei Bedarf aus. Stellen Sie sicher, dass alle Anschlüsse korrekt sind und die Zündung auf ACC steht. Bei anhaltenden Problemen das Gerät aus- und wieder einschalten.

Wie speichere ich Radiosender?

Wählen Sie die gewünschte Frequenz, dann halten Sie eine der Nummerntasten (1-6) länger als 1 Sekunde gedrückt. Der Sender wird gespeichert. Für einen automatischen Suchlauf halten Sie AS/PS gedrückt.

Kann ich MP3-Dateien von einer CD abspielen?

Ja, das Gerät unterstützt MP3/WMA-Dateien auf CD-ROM, CD-R und CD-RW. Achten Sie auf das ISO-9660-Dateisystem. Die Wiedergabe erfolgt automatisch nach dem Einlegen.

Die Fernbedienung funktioniert nicht – mögliche Ursachen?

Ersetzen Sie die CR2025-Batterie. Richten Sie die Fernbedienung auf die Frontblende. Vermeiden Sie direkte Sonneneinstrahlung auf den Sensor. Reinigen Sie die Kontakte bei Bedarf.

BEDIENUNGSANLEITUNG LAC-M6501 LG

MOSCOW_LAC-M6501_RUS

LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МОДЕЛЬ : LAC-M6501

Перед подключением, эксплуатацией и настройкой данного изделия тшательно и полностью изучите дашное руководство.

Срок службы прибора - 7 лет со дня передачи товара погребителю.

Содержание....2

Меры предосторожности .... 3

Перед использованием....4-6

Передняя панель 7

Пульт дистанционного управления 8

Подготовка

Установка 9

Подключение 10-13

Использование

Общие операции....14-16

Включение устройства....14

Выключение устройства....14

Проверка времени....14

Регулировка уровня громкости ..... 14

Установка времени 14

Проверка времени 14

Настройка звука 15

Выбор цвета фоновой подсветки 16

Настройка интервала смены цвета фоновой подсветки.....16

ФУНКЦИЯ ЗВУКОВОГО СИГНАЛА....16

Настройка режима ПОЛЬЗОВАТЕЛЯ ..... 16

Работа с радио....17

Прослупивание радиостанций 17

Автоматический поиск с сохранением в памяти ..... 17

Сохранение и повторный вызов частот радиопередач ..... 17

Работа с дисками формата Audio CD, MP3/WMA, USB и

устройством смены CD-дисков....18-19

Воспроизведение Audio CD и MP3/WMA дисков ..... 18

Воспроизведение с помощью устройства смены CD-дисков

(ОПЦИЯ)....18

Справочные данные

Устранение возможных неисправностей....20

Технические характеристики

Утилизация старого оборудования

1. Символ на устройстве, изображающий перечеркнутое мусорное ведро на колесах, означает, что на изделие распространяется Директива 2002/96/ЕС.
2. Электрические и электронные устройства должны утилизовываться не вместе с бытовым мусором, а через специальные места, указанные правительственными или местными органами власти.
3. Правильная утилизация старого оборудования поможет предотвратить потенциально вредное воздействие на окружающую среду и здоровье человека.
4. Для получения более подробных сведений о старом оборудовании обратитесь в администрацию города, службу, занимающуюся утилизацией или в магазин, где был приобретен продукт.

ВНИМАНИЕ

Предупреждение: Чтобы уменьшить опасность поражения электрическим током, не снимайте крышку и заднюю панель данного изделия. Внутри изделия нет деталей, с которыми может работать пользователь. По вопросам обслуживания обратитесь к квалифицированному обслуживающему персоналу.

Предупреждение: Чтобы уменьшить опасность поражения электрическим током, не подвергайте данное изделие воздействию капель или брызг воды, дождя и влаги.

ВНИМАНИЕ:

Это устройство использует лазерную систему.

Чтобы гарантировать правильное использование данного изделия, тидательно изучите руководство пользователя и сохраните его для обращения в будущем. Если необходимо выполнить техническое обслуживание устройства, обратитесь в официальный сервисный центр (см. процедуру обслуживания).

Использование органов управления, настроек, а также выполнение процедур, отличных от описанных в данном руководстве, может привести к опасному облучению.

Чтобы: избежать прямого воздействия лазерного луча, не пытайтесь открывать корпус. При открытом корпусе возможно видимое лазерное излучение.

Предостережение: не допускайте попадания влаги на данное изделие.

Предостережение: если элемент питания отсоединяется или разряжается, память предварительных настроек стирается и подлежит перенюраммированию.

Комп.Парачатировать правильное использование данного изделия, винамательно изучите это руководство пользователя и сохраните его для обращения в будущем.

Символы, используемые в данном руководстве

Символ вспышки молнии предупреждает о присутствии в корпусе изделия опасного нашряжения, которое может стать причиной поражения электрическим током.

Указывает на опасности, которые могут привести к повреждению самого блока или вызвать иной материальный ущерб.

ПРИМЕЧАНИЕ

Указывает на специальные замечания и особенности эксплуатации.

Совет

Указывает на советы и подсказки, которые облегчают выполнение определенной задачи.

Замечания по дискам

Обращение с дисками

Не прикасайтесь к рабочей стороне диска. Чтобы на поверхности не появились отпечатки пальнев, берите диск за края. Никогда не приклеивайте на диск бумагу или ленту.

Хранение дисков

После использования храните диски в футлярах. Не подвергайте диск воздействию прямого солнечного света, а также воздействию источников тепла. Никогда не оставляйте диск в машине, стоящей под прямыми солнечными пучами.

Очистка дисков

Отпечатки пальцев и пыль на диске могут вызвать снижение качества изображения и искажение звуха. Перед воспроизведением очистите диск с помощью чистой ткани. Вытирайте диск от центрального отверстия.

Не используйте сильные растворители, такие как алкоголь, бензин, разбавитель, имеющиеся в продаже моющие средства, а также ангистатические аэрозоли, предназначенные для старых виниловых записей.

В данном устройстве не могут использоваться диски 8 см (можно использовать только диски 12 см).

Эксплуатация и уход за пультом дистанционного управления

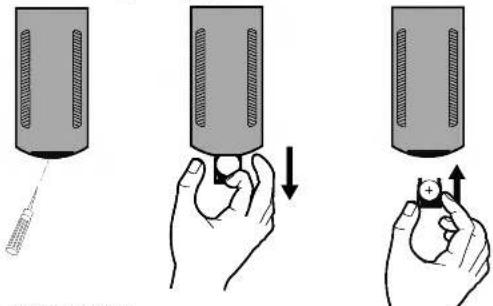

Установка элемента питания

Выдвиньте крышку с задней стороны пульта дистанционшого управления с помощью карацдаша или шариковой ручки, после чего вставьте элемент питания с надлежащим расположением полюсов плюс (+) и минус (-).

ПРИМЕЧАНИЯ

• Используйте только литиевый элемент питания CR2025 (3V).
• Если пульт дистащищого управления долгое время не используется, внимайте элемент питания.
• Не подзаряжайте, не разбарайте, не нагревайте и не сжитайте элемент питания.
• Пе обращайтесь с элементом питания с помощью металлических инструментов.
  • Не храните элемент питания вместе с металлическими материалами.
• Если элемент питания потек, насухо вытрите пульт дистанционного управления и установите новый элемент питания.

Эксплуатация пульта дистанционного управления

Направьте пульт дистанционного управления на переднюю панель для начала работы.

ПРИМЕЧАНИЯ

• Пульт дистанционного управления может не функционировать надлежащим образом под воздействием прямого солнечного света.
• Не храните пульт дистанционного управления при высоких температурах или под воздействием солнечного света.
• Пе допускайте того, чтобы пульт дистанционного управления падал на пол, так как пульт может быть зажат под педалью тормоза или акселератора.

Обращение с устройством

• Данный аппарат предназначен только для работы от постоянного напряжения 12 В электрической системы с заземлением отрицательного полюса.
• При замене предохранителя обязательно используйте предохранитель с идентичным поминалом тока. Использование предохранителя на больший ток может вызвать серьезное повреждение устройства.
• Периодически протирайте контакты на задней части передней панели с помощью хлопковой ткани, смоченной спиртом.

гимта от кражи

Передняя панель может быть отсоединена от основного устройства и сохранена в защитном футляре для предотвращения кражи.

1. Нажмите кнопку RELEASE (ОТСОЕДИНИТЬ) для отсоединения передней папели.

1. Сдвиньте панель вправо.
2. Потяните панель на себя.

1. Положите переднюю панель в защитный футляр с целью безопасного хранения.

Присоединение передней панели

Diagram of a device with a rectangular box and a curved cable, connected to three circular components (no text or symbols)

1. Соедините ● на передней панели с ● на главном устройстве
2. Соедините ● на передней папели с ● на главном устройстве, одновременно сдвинув панель вправо.
3. Закройте переднюю панель.

ПРИМЕЧАНИЯ

• Не нажимайте кнопку дисплея или кнопки управления, в то время как снимаете или присоединяете переднюю панель.
• Кношки управления могут не функционировать должным образом, если передняя панель шохо закрешлена. Если это так, аккуратно нажмите на переднюю панель.
• Не оставляйте переднюю панель в местах, где она может быть подвержена воздействию высоких температур или солнечных лучей.
• Не роняйте панель и не подвергайте каким-либо другим образом сильным уцарам.
• Избегайте попадания таких летучих веществ, как бензина, растворителей или инсектипилов, на поверхность передней панели.
• Не шытайтесь разбирать переднюю панель.

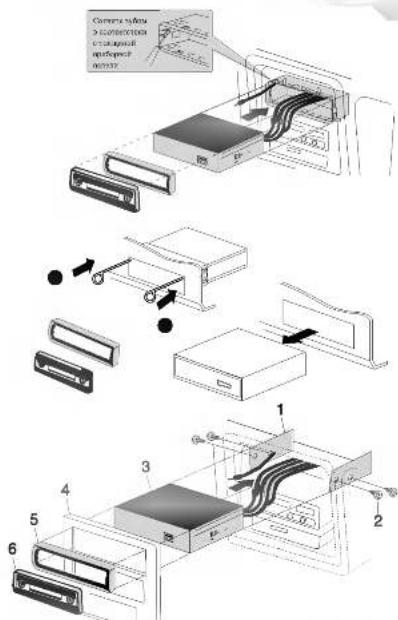

Базовая установка

Перед началом установки обязательно переведите ключ зажигания в положение «выключено» и отключите клемму аккумулятора автомобиля, чтобы предотвратить короткое замыкание.

1. Снимите установленный приемник.
2. Выполните необходимые соединения.
3. Установите монтажный кожух.
4. Вставьте устройство в монтажный кожух.

Демонтаж установленного приемника

Если в приборной панели уже есть монтажный кожух для приемника, его следует удалить.

При извлечении устройства из монтажного кожуха

Если вам необходимо извлечь устройство из монтажного кожуха, выполните следующие действия.

1. Снимите с блока задний поддерживающий элемент.
2. Снимите с блока переднюю панель.
3. Вставьте рычаг в ● отверстие на одной стороне устройства. Проделайте то же самое на другой стороне и выньте устройство из установочного гнезла.

Установка приемника в шасси ISO-DIN

1. Вдвиньте приемник по направляющим рамы ISO-DIN.
2. Установите винты, снятые со старого приемника.
3. Поместите приемник и раму в отверстие папели.
4. Установите приборную панель или промежуточную (крепежную) пластину.
5. Установите на приемник кольцо настройки.
6. Установите лицевую панель.
   Для этого вставьте правый край, а затем нажмите на левый край, чтобы панель встала на место.

Подготовка

соединение к automobile

Перед подключением удостоверяться, что переключатель зажигания находится в положении «выключено» и отключите клемму © аккумулятора, чтобы предотвратить короткое замыкание.

Подсоединение к автомобило

A От антенны

В К электропроводке автомобиля в соответствии с цветами проводов

1 ЧЕРНЫЙ : Данный кабель предназначен для заземления.

2 ОРАНЖЕВЫЙ ; кабель для подключения к телефонной линии.

3 РОЗОВЫЙ : Данный провод предназначен для подключения линии регулятора света.

4 КРАСНЫЙ : Данный провод предназначен для подключения к клемме, с которой подается питание, когда переключатель зажигания установлен в положение «АСС» (аккумулятор)

5 ЖЕЛТЫЙ : Данный провод предназначен для подключения дублирующей (резервной) клеммы, на которой питание всегда присутствует.

6 ГОЛУБОЙ : этот провод предназначен для соединения с активной антенной.

7 ГОЛУБАЯ/БЕЛАЯ ПОЛОСА : этот провод предназначен для соединения с усилителем для дистационного его включения.

C Подключение устройства смены компакт-дисков

- Ваш автомобильный приемник может работать в качестве блока управления устройством смены компакт-дисков, которое вы можете приобрести люзже, если вы его еще не купили.

- Подходящий шнур, показанный на схеме, поставляется вместе с устройством смены компакт-дисков.

D Соединения акустической системы

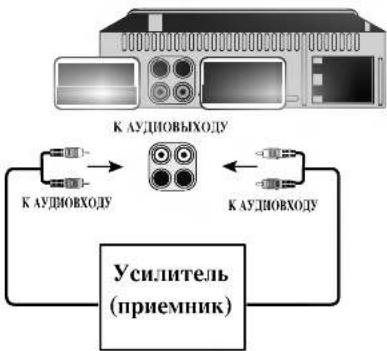

косединение к вспомогательному

оборудованию (ОПЦИЯ)

- Подсоедините разъем AUDIO INPUT [АУДИОВХОД] данного устройства к разъему AUDIO OUTPUT [АУДИОВЫХОД] вспомогательного оборудования.

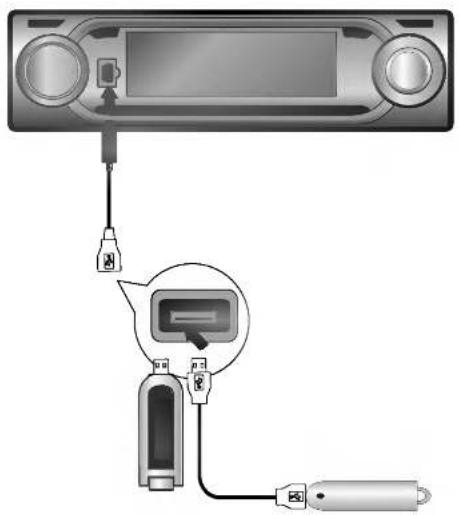

Подключение кабеля к порту USB

1. Подсоедините разъем кабеля USB к порту USB изделия.
2. Подключите противоположный разъем кабеля USB к подсоединяемому носителю USB.

ПРИМЕЧАНИЯ

• Не отсоединяйте МР3-шлесер или карту памяти во время воспроизведения файлов с посителя USB.
  • Максимальное количество файлов – 999.
• Сохраняйте файлы в карте ламяти после форматирования.
• Воспроизведение файлов с жестких дисков с покрытием не поддерживается.
• Максимальный объем памяти MP3-плеера со встроенным жёстким диском (или память MP3) составляет 32 Гбайт.
• Воспроизведение файлов с МР3-плеера, требующего установку дополнительных драйверов, не поддерживается.
• Устройство поддерживает файловую систему FAT.
• Концентратор USB не поддерживается. При подключении к данному устройству концентратора USB, на дисплее появляется надпись "USB CHECK/NO USB" (ПРОВЕРКА РАБОТЫ USB / USB НЕ ПОДКЛЮЧЕИ).
• Изделие может не распознать содержимое карт намяти некоторых типов.

начение устройства

Для включения устройства нажмите либо кнопку POWER или любую другую кнопку на передней панели, либо кнопку POWER/MUTE (✗) на пульте дистанционного управления.

Выключение устройства

• Нажмите кнопку POWER, чтобы отключить устройство.
- Для отключения устройства пажмите и удерживайте не менее 1,2 секунды кнопку POWER/MUTE (☒) на пульте дистанционного управления.

Проверка времени

Вы можете выбрать источник, который хотите слушать. Для выбора источника нажмите либо кнопку FUNC. Повторно нажмите кнопку FUNC для переключения между следующими источниками:

Tuner (радиоприемник) → USB (носитель USB) → CD (проигрыватель компакт-дисков) → CD Changer (CD-чейнджер) (общия) → Tuner (радиоприемник)...

ПРИМЕЧАНИЯ

• При отключении в память устройства автоматически заносится текущий уровень громкости. Всякий раз при включении устройство будет работать на уровне громкости, занесенным в память.
• Если USB-функция не работает.
• Отсоедините, затем снова подсоедините USB-кабель.
• Снимите переднюю панель, затем установите ее на место.
• При активном USB-подключении не допускается открывать переднюю панель.
• Функционирование подключенного устройства будет нарушено.

Регулировка уровня громкости

Используйте ручку/кнопку VOLUME для регулировки уровня звука.

Вращайте ручку регулирования громкости на передней панели для повышения или понижения уровня громкости.

Нажимайте кнопку VOLUME (☒ /☒) на пульте дистанционного управления для повышения или снижения уровня громкости.

Установка времени

1. Нажмите кнопку DISP или CLK, а затем нажмите и удерживайте не менее 1 секунды кнопку DISP.
   (В течение 5 секунд будет отображаться индикатор часов. Начните настройку часов в течение 5 секунд.)
2. Нажмите ▶▶ на передней папели, чтобы настроить часы.

3. Нажмите ◀◀ на передней панели,
   чтобы настроить минуты.

4. Нажмите DISP или CLK.

Проверка времени

При удержании пажатой кнопки DISP или CLK.

Настройка звука

Использование эквалайзера (EQ)

Эквалайзер позволяет Вам при желании установить коррекцию для соответствия акустическим характеристикам салона автомобиля. В памяти устройства хранятся 7 режима эквалайзера, любой из которых вы можете выбрать в любой момент.

Здесь указан список уровней эквалайзера:

• EQ POP : Воспроизведение акустики пош-музыки.
• EQ CLASSIC : Воспроизведение акустики оркестровой музыки.

• EQ ROCK : Воспроизведение акустики рок-музыки.

• EQ JAZZ : Воспроизведение акустики джаз-музыки.

• EQ VOCAL: Воспроизведение акустики вокальной музыки.

• EQ USER 1 : Выбор режима настроек пользователя.

• EQ USER 2 : Выбор режима настроек пользователя.

1. Чтобы выбрать настройки эквалайзера, нажмите кнопку EQ/XDSS на передней панели.

2. Повторно нажимайте кнопку EQ/XDSS чтобы выбрать нужный уровень эквалайзера.

$$ \mathrm{POP} \rightarrow \text { Classic } \rightarrow \text { Rock } \rightarrow \text { Jazz } \rightarrow \text { Vocal } \rightarrow \text { User 1 } $$

$$ \rightarrow \text { Uscr } 2 \rightarrow \text { Flat (EQ OFF) } \rightarrow \text { POP } \dots $$

Отключение звука

1. Нажмите MUTE (БЕЗ ЗВУКА) [POWER (ЭЛЕКТРОПИТАНИЕ) / MUTE(БЕЗ ЗВУКА)(ФХ)] для отключения звука.

2. Для отмены снова нажмите MUTE (БЕЗ ЗВУКА) [POWER (ЭЛЕКТРОПИТАНИЕ) / MUTE (БЕЗ ЗВУКА) (ФХ)].

XDSS+ (система улучшения динамики звука)

Чтобы усилить высокие, низкие и средние частоты, нажмите и

удерживайте в нажатом положении кнопку EQ/XDSS.

XDSS off (HE отображается) → XDSS → XDSS+...

Кнопка ВЫБОР (SEL)

	Поворот вправо	Поворот влево
VOL	Увеличить громкость.	Уменьнить громкость.
BAS	Увеличить уровень нежих частот.	Уменьнить уровень нежих частот.
MID	Помышение уровня средних частот.	Сниждное уровня средних частот.
TRB	Увеличить уровень высоких частот.	Уменьнить уровень нежих частот.
BAL	Уменьнить громкость домых движимоков	Уменьнить громкость правых движимоков
FAD	Уменьнить громкость передных движимоков	Уменьнить громкость запках движимоков

Использование

1. СПОСОБ

1. Выбертте USER EQ1 [эквалайзер пользователя 1], USER EQ2 [эквалайзер пользователя 2] или EQ OFF [выкл. эквалайзер] с помощью кнопки EQ/XDSS.

2. Нажшие клинку SEI. [выбор] несихликот раз, чтобы выбрать режим настройки оптимальности уровня громкости, шникых частот, средних частот, мощности сигнала и акустического баканка. Представление индикатора выбора режима будет измениться в следующем порядке.

$$ \boxed {\rightarrow \mathrm{VOL} \rightarrow \mathrm{BAS} \rightarrow \mathrm{MID} \rightarrow \mathrm{TRB} \rightarrow \mathrm{BAL} \rightarrow \mathrm{FAD}} $$

1. Чтобы отрегулировать качество звучания, поверните влево или виразо дисковый регулитор (или нажмите соответствующую кнопку (☑ / ⚙) на пульте дистанционного управления).

2. СПОСОБ

1. Нажмите кнопку SEL [выбор] несколько раз, чтобы выбрать режим для настройки оптимального для выс уровня громкости, мощности сигнала и акустического баланса. Предеталление индикатора набора режима будет изменяться в следующем кирядке.

$$ \rightarrow \mathrm{VOL} \rightarrow \mathrm{BAL} \rightarrow \mathrm{FAD} $$

1. Чтобы отрегулировать качество звучания, поверните needle или шрако дисковый регулятор (или нажмите соответствующую кнопку (√ / ⚙) на пульте дистанциального управления).

ПРИМЕЧАНИЕ

Изделие предусматривает регулировку низких, средних и высоких частот в режимах USER EQ1, USER EQ2 или EQ OFF.

ор цвета фоновой подсветки

1. Войдите в меню режима выбора, нажав кнопку SEI и удерживая в нажатом положении более 2 секунд.
2. Затем, нажатием кнопки SEL необходимое количество раз, перейдите к режиму Back Lighting Color [выбор цвета фоновой подсветки].
3. Выберите цвет фоновой подсветки
4. Поверните махових CONTROL UP/DOWN вправо или влесво.
5. Нажмите соответствующую кнопку регулировки уровня громкости (☑ / Ⓠ ).
   COL AUTO [автоматический режим] → COL RD (красный) → COL GR (зеленый) → COL YL (желтый) → COL BL (синий) → COL VL (фиолетовый) → COL SB2 (голубой) → COL SB1 (голубой) → COL AUTO [автоматический режим] ...

Настройка интервала смены цвета фоновой подсветки

Эта функция доступна только в том случае, если при выборе цвета фоновой подсветки вы выберите позицию AUTO [автоматический режим].

1. Войдите в меню режима выбора, нажав кнопку SEL и удерживая в нажатом положении более 2 секунд.
2. Затем, нажатием кношки SEL необходимое количество раз, перейдите к режиму Changing time of Back Lighting Color [настройка интервала смены цвета фоновой подсветки].
3. Настройте интервал смены цвета фоновой подсветки
4. Поверните маховых CONTROL UP/DOWN вправо или плено.
5. Нажмите соответствующую кнопку регулировки уровня громкости (☑ / ⚠ ).
   ColTm 5s (5 cek.) → ColTm10s (10 cek.) → ColTm15s (15 cek.) → ColTm30s (30 cek.) → ColTm 5s (5 cek.) ...

ФУНКЦИЯ ЗВУКОВОГО СИГНАЛА

1. Войдите в меню режима выбора, нажав кношку SEL и удерживая в нажатом положении более 2 секунд.
2. Затем, нажатием кнопки SEL необходимое количество раз, перейдите к режиму BEEP SOUND [режим звукового сигнала].
3. Поверхите MAXONIK CONTROL UP/DOWN ширано или пшено.
4. Нажмите соответствующую кнопку регулировки уровня громкости (☑ / ☑).
5. Режим ВЕЕР ALL [звуковой сигнал для всех кнопок]: Звуковой сигнал сопровождает нажатие любой кнопки.
6. Режим ВЕЕР 2ND [звуковой сигнал для функций, требующих удержания кнопок в нажатом положении]: Звуковой сигнал срабатывает в том случае, если книшка, активирующая такую функцию, удерживается в нажатом положении более одной секунды.

Настройка режима ПОЛЬЗОВАТЕЛЯ

1. Выберите режим EQ OFF с помощью кнопки EQ/XDSS
2. Многохратно нажимайте кнопку SEI, для настройки следующих параметров: уровня громкости (VOL), уровня нижних (BAS), средних (MID) и верхних (TRB) звуковых частот, баланса «левый/правый» (BAL) и баланса «фронт/тыл» (FAD). Индикатор режима загорается в следующем порядке.

$$ \boxed {\rightarrow \mathrm{VOL} \rightarrow \mathrm{BAS} \rightarrow \mathrm{MID} \rightarrow \mathrm{TRB} \rightarrow \mathrm{BAL} \rightarrow \mathrm{FAD}} $$

1. Поверните ручку управления влево или вправо (или нажмите кнопку VOLUME(ГРОМКОСТЬ) (√ / ⚗) на пульте дистанционного управления) для настройки звучания.

2. Нажмите и удерживайте кнопку SEL не менее 2 секунд, а затем многократно нажимайте кнопку SEL, чтобы выбрать режим "SelUser1".

3. Поверните ручку управления влево или вправо, чтобы выбрать один из режимов: "SetUser1" или "SetUser2".

4. Нажмите и удерживайте кнопку SEL не менее 2 секунл.

Прослушивание радиостанций

1. Нажмите кнопку POWER[ЭЛЕКТРОПИТАНИЕ]/MUTE [БЕЗ ЗВУКА] (Ф) [POWER на передней панели] на передней панели для включения устройства.

2. При выборе источника устройство включается.

3. Нажмите кнопку FUNC. для установки режима радиоприемника.

4. Чтобы выбрать диапазон, нажмите кнопку BAND.

5. Нажимайте кнопку BAND до появления на дисплес нужного частотного диапазона, FM1, FM2, FM3, MW(AM).

6. Для настройки на частоту пажмите клавипу SEEK (-/+) на передней панели или клавипи ◀◀ ◀◀ / >> ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

7. Чтобы выполнить ручную настройку, кратковременно нажимайте кнопку TUNE (-/+).

8. Частоты повышаются или понижаются шаг за шагом. ПРИМЕЧАНИЕ

- Если радиопередача на установленной частоте передается в стереорежиме, загорается индикатор “((•))”.

Автоматический поиск с

сохранением в памяти

Эта функция позволяет Вам автоматически сопоставлять шесть наиболее интенсивных по сигналу радиопередач кнопкам.
1. Нажмите кнопку FUNC для установки режима радиоприемника.
2. Нажмите и удерживайте более 1 секунды кнопку AS/PS на передней панели.
- Поиск начинается от отображаемой в настоящий момент

частоты в сторону увеличения частоты и останавшие кал после завершения предварительной настройки 6 каналов, и после завершения первого поиска принимаемых частот.

ПРИМЕЧАНИЯ

• Предварительная настройка не выполняется, если не обнаружено ни одной настраиваемой станции.
• При выполнении автоматической предварительной настройки предыдущие предварительно настроенные станции автоматически удаляются.
• Чтобы остановить предварительную настройку, нажмите кнопку BAND или AS/PS.

Сохранение и повторный вызов частот радиопередач

Вы можете сохранить до 6 частот радиовещания, чтобы повторно вызывать их нажатием кнопки.

1. Выберите нужную частоту,

2. Нажмите одну из клавипл программирования станций (1 - 6) и удерживайте ее в течение более 1 секунд. На дисплее будет отображен номер пажатой клавиши

3. Повторяйте шаги 1 и 2, чтобы занести в память другие станции. ПРИМЕЧАНИЯ

- Поскольку FM1, FM2 и FM3 охватывают один и тот же диапазон частот, то можно запрограммировать до 18 FM-станций.

- При сохранении станции на кнопке предварительно настроенной станции в том же частотном диапазоне, но на другой частоте, предыдущая предварительно станция автоматически удаляется.

Поиск предварительно настроенных станций Нажмите кнопку AS/PS на передней панели.

Чтобы остановить поиск, пажмите кнопку AS/PS.

Настройка предварительно настраиваемых стащий

Чтобы выбрать желаемый диашазон, нажмите кнопку BAND, затем нажмите кнопки нужной частоты (1-6) на пульте дистанционного управления.

На дисплей выводится номер кнопки предварительно настраиваемой станции, после чего выполняется прием предварительно настраиваемой станции.

Воспроизведение Audio CD и MP3/WMA дисков

Устройство может воспроизводить записи формата MP3/WMA на дисках CD-ROM, CD-R или CD-RW. Перед воспроизведением записей MP3/WMA прочтите примечания по записям MP3/WMA на странице 21.

- Для воспроизведения нужного файла нажмите кношку NUMBER (#) затем введите номер трека с помощью кнопок с цифрами 0-9.

Воспроизведение с помощью устройства смены CD-дисков (ОПЦИЯ)

Playback Setup [Настройка воспроизведения]

• Соедините разъем устройства смены компакт-дисков для данного устройства с разъемом данного устройства смены компакт-дисков (страница 10).

• Аудиосистема: включите аудиосистему и выберите источних сигнала, подключенный к устройству.

• Нажмите кнопку POWER или POWER[ЭЛЕКТРОПИТАНИЕ] /MUTE [БЕЗ ЗВУКА] (Ф) для включения устройства.

• Установите функцию CD changer [Устройство смены компактдисков] посредством повторного нажатия кнопки FUNC.
• Вставьте диск, который Вы хотите проиграть, в приемник. Воспроизведение начинается автоматически.

Переход к другому диску

Во время воспроизведения нажмите и сразу отпустите кнопку D (+/-) для перехода к следующему диску или возврату на шаг назад к предыдушему диску.

Пауза

1. Во время воспроизведения пажмите кнопку PLAY/PAUSE (▶/II).
2. Чтобы вернуться в режим воспроизведения, нажмите кнопку PLAY/PAUSE (▶/■) еще раз.

Переход к другой дорожке

• Нажмите клавишу 🖌◀ / ➞ на передней панели или ◀◀ ◀◀ / ➞ ➞ на пульте дистанционного управления один раз во время воспроизведения, чтобы перейти к воспроизведению следующей записи или к новому воспроизведению текущей записи.
• Нажмите клавишу на передней панели или на пульте дистанционного управления дважды, чтобы перейти к воспроизведению предылущей записи.

(Если время воспроизведения меньше 3 секунд, данная функция не действует.)

Переход к другой ПАПКЕ

Чтобы перейти к следующей/предыдущей папке нажмите и отпустите кнопку FOLDER ( ∧ / ∨ ).

Нажмите и удерживайте клавипу ««/» на передней панели или ««/» на цельте дистанционного управления в течение 1 секунды во время воспроизведения, затем отпустите, выбрав нужное место.

Переход к другому ДРАЙВЕРУ

При подключении к данному устройству многофункционального считывающего устройства (Multi reader) используется DRV.

Чтобы перейти к следующему драйверу, нажмите и отпустите кнопку DRV.

- Вы не можете выбрать предыдущий драйвер с помощью кнопки DRV.

Работа с дисками формата Audio CD, MP3/WMA, USB и устройством смены CD-дисков

Повтор

1. • Находясь в режиме воспроизведения, нажмите кнопку RPT [повтор].

В окне дисплея появится пиктограмма "1 RPT".

- Находясь в режиме воспроизведения, пажмите и удержите в нажатом положении кнопку RPT.

МРЗ/WMA: В окне дисплея появится пиктограмма "RPT"

(Активируется режим повторного поочередного воспроизведения всех файлов в одной панке).

При воспроизведении файлов с компакт-дисков (CD): В окне дисплея появится пиктограмма "RPT".

(Активируется режим повторного поочередного воспроизведения всех файлов на одном диске проигрывателя компакт·дисков с

автоматической сменой дисков).

1. Повторно нажмите кнопку RPT.

Пиктограмма "1 RPT" или "RPT" исчезнет с дисплея.

(Режим повторного воспроизведения деактивировш).

Выбор

1. • Находясь в режиме воспроизведения, нажмите кнопку SHF [воспроизведение в произвольном порядке].

В окне дисплея появится пиктограмма "ЗНР"

- Находясь в режиме носпроизведения, нажмите и удержите в нажатом положении кнопку SHF.

MP3/WMA: В окне дисплея появится пиктограмма "ALL. SHF".

(Активируется режим произвольного воспроизведения всех файлов в одной папке).

При воспроизведении файлов с компакт-дисков (CD): В окне дисплея появится пиктограмма "ALL SHF".

(Активируется режим производильного воспроизведения всех файлов на одном диске прокрывателя компакт-дисков с автоматической сменой дисков).

1. Повторно нажмите кнопку SHF.

Пиктограмма "SHF" или "ALL SHF" исчезвет с дисплея.

(Режим воспроизведения в произвольном порядке деактивирован).

ПРИМЕЧАНИЕ

- Если во время воспроизведения в произвольном порядке нажать кнопку

, произойдет переход к предыдущему треку.

Вступление

1. • Находясь в режиме воспроизведения, нажмите кнопку SCAN [ознакомительное воспроизведение].

В окне дисплея появится шиктограмма "SCAN".

- Находясь в режиме воспроизведения, нажмите и удержите в нажатом положении кнопку SCAN.

MP3/WMA: В окне дисплея появится пиктограмма "ALL SCAN".

(Активируется режим воспроизведения всех файлов в одной пашке по 10 секунд).

При воспроизведении файлов с компакт-дисков (CD): В окне дисплея появится шктограмма "ALL SCAN".

(Активируется режим воспроизведения всех файлов на одном диске проигрывателя компакт-дисков с автоматической сменой дисков по 10 секунд).

1. Повторно нажмите кнопку SCAN.

Пиктограмма "SCAN" или "ALL SCAN" исчезает с дисплея.

(Режим ознакомительного воспроизведения деактивирован).

CD TEXT [КОМПАКТ-ДИСК С ТЕКСТОМ]/ ID 3 TAG [ID 3-ter]

На некоторых дисках содержится информация, записанная на диск во время заиси диска. Эти диски могут содержать такую информацию, как название, имя исполнителя, наименование альбома; такие диски пазвываются дисками CD TEXT [КОМПАКТ-ДИСК С ТЕКСТОМ].

Во время воспроизведения диска, содержащего информацию, Вы можете просмотреть определенную информацию (Folder name [Имя папки], File name [Имя файла], ID3 TAG [ID3-ter], Title [Название], Artist [Исполнитель] или Album [Альбом]) в окне дисплея. Если информации нет, в окне дисплея появляется "NO TEXT".

Во время воспроизведения файла в формате MP3/WMA несколько раз нажмите кнопку DISP [дисплей].

Abstract grayscale gradient background with a circular light effect on the left side (no text or symbols)

Признак	Причина	Коррекция
Электропитание не включается.Устройство не работает.	Выводы и разъем неправильно соединены.Предохранитель перегорел.Шумовые и другие факторы приводят к пекорректной работе встроенного микропроцессора.	Убедитесь в том, что все соединения установлены надлежащим образом.Проверьте, не størеп ли предохранитель; если да, то замените его. Убедитесь в том, что установлен наближащий предохранитель нужного типа.Выключите и включите устройство.
Устройство работает пекорректным образом даже при нажатии соответствующих кнопок пульта дистанционного управления.	Низкий заряд элемента питания.Для определенных дисков запрещено выполнение ряпа операций.	Загрузите новый элемент питания.Проверьте работоспособность на любом другом диске.
Воспроизведение невозможно.	Поверхность диска загрязнена.Тип загруженного диска не подходит для воспроизведения с помощью устройства.	Очистите диск.Убедитесь в надлежащем типе диска.
Не слышно звука.Уровень громкости не повышается.	Кабели подсоединены неправильно.	Подсоедините кабели должным образом.
Нет изображения.	Низкий уровень громкости.	Настройте уровень громкости.
Пропуск ауциофайлов.	Данные устройство нснадежно закрешено.	Надежно закрешите устройство.

Технические характеристики

Ограничения на диски с файлами МРЗ/WMA:

1. Частота- 8-48 кГц (MP3), 32-48 кГц (WMA).
2. Битрейт- от 8 до 320 кбит/с (включая режим переменной скорости передачи данных)(MP3), 64-160кГц (WMA).
3. Формат записи CD-R должен быть «ISO 9660»
4. MP3/WMA файлы, записанные при помощи программного обеспечения, которое не создает файловую систему, например, «Direct-CD» и т.п., не будут воспроизводиться данным плеером. Мы рекоменирует использовать для записи программу «Easy-CD Creator», которая создает файловую систему ISO9660.

Следует иметь в виду, что перед загрузкой файлов МРЗ/WМА и музыки из сети Интернет необходимо получить разрешение правообладателя. Наша компания не имеет права давать такое разрешение. За разрешением следует обращаться к владельцу авторских прав на данное музыкальное произведение.

ОБЩИЕ

Выходная мощность .....50 Вт x 4 канала (макс.)
Источник питания .....DC 12V
Сопротивление динамиков ....4 Ω
Полярность заземления ..... отрицательная Размеры (Ш x В x Г) ..... 182 x 51 x 173 мм (без передней панели) Вес нетто (прибл.) ..... 1.8 кг

Радиоприемник FM

Частотная характеристика .....87.5-107.9MHz или 87.5-108 MHz или 65-74 MHz, 87.5-108 MHz

Отношение «сигнал-шум» 55 Б

Искажения 1.0%

Чувствительность .....12 Бр V

Радиоприемник MW(AM)

Частотная характеристика .....520-1720 кГц или 522-1620 кГц

Отношение «сигнал-шум» 45 Б

Искажения 1.0%

Чувствительность ....32 Бр V

CD

Диапазон воспроизводимых частот .....20 - 20000Гц

Отношение «сигнал-шум» ....70 Б

Искажения ....0.15%

● В целях улучшения изделия конструкция и технические характеристики могут изменяться без уведомления.
