Typ	Tragbare Klimaanlage (Monoblock)
Kühlleistung	9000 BTU/h (2.6 kW)
Modi	Kühlen, Lüften, Entfeuchten, Timer, Auto, Nacht
Temperaturbereich	18°C – 32°C
Empfohlene Raumgröße	13 m² – 25 m²
Entfeuchtungsleistung	26 L/Tag
Geräuschpegel	53 – 65 dB
Kältemittel	R290 (Propan), 205 g
Stromverbrauch (Kühlen)	1 kW/h (ca. 1 kWh)
EER (Energy Efficiency Ratio)	2.6
Energieeffizienzklasse (Kühlen)	A
Stromversorgung	220 – 240 V ~ 50 Hz, 1200 W
Abmessungen (B×H×T)	44 × 69.5 × 32.5 cm
Gewicht	27 kg
Länge Abluftschlauch	1,5 m (max.), Durchmesser 15 cm
Schutzklasse	IPX0
Display	7-Segment, 2-stellig
Bedienelemente	Bedienfeld am Gerät + Fernbedienung
Filtertyp	Waschbarer Netzfilter (wöchentlich reinigen)
Kondenswasserablauf	Manuell (unterer Ablauf) oder kontinuierlich (oberer Ablauf mit Schlauch)
Räder	Ja, für Mobilität
Besondere Merkmale	Timer (1-24 h), Nachtmodus, Automatikmodus, Lüftergeschwindigkeiten, Temperatureinheitenwechsel (°C/°F)
Sicherheitsmerkmale	R290-Brandwarnhinweise, Fehlerstromschutz, Mindestraumfläche 13 m²
Lieferumfang	Klimaanlage, Fernbedienung, Abluftschlauch, Kondenswasserschlauch, Fensterabdichtungssatz, Handbuch
Garantie	24 Monate (gesetzliche Garantie)

Häufig gestellte Fragen - Technipolar 2 S TECHNISAT

Wie installiere ich den Abluftschlauch und das Fensterabdichtungsset?

Schrauben Sie den Schlauch auf den Abluftanschluss am Gerät. Befestigen Sie das andere Ende des Schlauchs am Fensterabdichtungsset. Das Fensterabdichtungsset verwendet Klettband, um ein Flügelfenster abzudichten: Kleben Sie das Klettband auf den Rahmen und befestigen Sie die Stoffabdichtung mit einer Reißverschlussöffnung für den Schlauch. Stellen Sie sicher, dass der Schlauch so kurz wie möglich ist, ohne Knicke, und dass mindestens 45 cm Freiraum um das Gerät vorhanden sind.

Wie oft sollte ich den Luftfilter reinigen?

Reinigen Sie den Filter während des Betriebs jede Woche. Entfernen Sie ihn wie im Handbuch gezeigt, saugen Sie Staub ab oder spülen Sie ihn mit lauwarmem Wasser aus. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie niemals einen nassen Filter.

Was bedeutet der Fehlercode 'Ft'?

'Ft' bedeutet, dass der Kondenswassertank voll ist. Das Gerät stoppt automatisch. Zur Behebung: Ziehen Sie den Netzstecker, stellen Sie ein Behältnis unter den unteren Kondenswasserablauf, entfernen Sie die Kappe und lassen Sie das Wasser vollständig ablaufen. Setzen Sie die Kappe wieder auf und starten Sie das Gerät neu.

Wie stelle ich den Timer für Ein-/Ausschaltverzögerung ein?

Für verzögertes Einschalten: Drücken Sie bei ausgeschaltetem Gerät wiederholt die TIMER-Taste, um die Stunden einzustellen (1-24). Das Gerät startet nach dieser Zeit. Für verzögertes Ausschalten: Drücken Sie bei eingeschaltetem Gerät die TIMER-Taste, um die Stunden einzustellen. Das Gerät schaltet sich nach dieser Zeit aus. Die Einstellung wird nach 5 Sekunden gespeichert.

Ist das Kältemittel R290 sicher?

R290 (Propan) ist brennbar. Das Gerät darf nur in Räumen mit einer Mindestfläche von 13 m² installiert, betrieben und gelagert werden. Wartungen müssen von geschultem Fachpersonal durchgeführt werden. Nicht in der Nähe von brennbaren Stoffen verwenden. Befolgen Sie alle Sicherheitshinweise im Handbuch.

Wie hoch ist der Geräuschpegel des Technipolar 2 S?

Der Geräuschpegel liegt je nach Lüftergeschwindigkeit zwischen 53 und 65 dB. Für leiseren Betrieb wählen Sie die Lüfterstufe 'Niedrig'.

Kann ich die Klimaanlage in einem Raum größer als 25 m² verwenden?

Das Gerät ist für Räume bis zu 25 m² ausgelegt (Kühlleistung 9000 BTU/h). Die Verwendung in einem größeren Raum kann zu unzureichender Kühlung führen. Für beste Leistung sorgen Sie dafür, dass der Raum gut abgedichtet ist.

Wie wechsle ich die Batterien der Fernbedienung?

Öffnen Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung. Legen Sie zwei LR03 (AAA) 1,5 V-Batterien mit der richtigen Polarität ein. Schließen Sie den Deckel. Entsorgen Sie alte Batterien ordnungsgemäß; halten Sie sie von Kindern fern.

Welche Wartung ist am Ende der Saison erforderlich?

Entleeren Sie den Kondenswassertank vollständig, indem Sie die untere Ablaufkappe entfernen. Reinigen und trocknen Sie den Filter und setzen Sie ihn wieder ein. Entfernen Sie die Batterien aus der Fernbedienung. Lagern Sie das Gerät an einem kühlen, trockenen Ort ohne direkte Sonneneinstrahlung.

Das Gerät bläst warme statt kalte Luft. Was könnte falsch sein?

Überprüfen Sie, ob der Abluftschlauch richtig angeschlossen und nach außen geführt ist. Stellen Sie sicher, dass Fenster und Türen geschlossen sind. Der Filter könnte verschmutzt sein – reinigen Sie ihn. Wenn der Raum sehr groß ist oder andere Wärmequellen vorhanden sind, kann die Kühlung unzureichend sein. Auch der Kompressorschutz kann den Start um 3 Minuten verzögern.

BEDIENUNGSANLEITUNG Technipolar 2 S TECHNISAT

Mobile Klimaanlage mit Ventilator und Entfeuchterfunktion.

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für ein Klimagerät von TechniSat entschieden haben.

Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen

Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft

Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jede

Person, die das Gerät installiert, bedient, reinigt oder entsorgt.

Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.

Eine aktuelle Version der Bedienungsanleitung finden Sie im Downloadbereich Ihres Produktes auf der TechniSat-Webseite

www.technisat.de.

Wir wünschen Ihnen viel Freude mit Ihrem

TechniSat Produkt!

Ihr

TechniSat Team

3 Inhaltsverzeichnis

2 Vorwort 4

3 Inhaltsverzeichnis 5

4 Sicherheitshinweise 6

4.1 Verwendete Zeichen und Symbole 6

4.2 Bestimmungsgemäßer Gebrauch....7

4.3 Sicherer Umgang mit Klimageräten....7

4.4 Entsorgungshinweise 9

5 Abbildungen....10

6 Installationsanweisungen....11

6.1 Ableiten der Abluft....11

6.2 Fenster-Kit installieren 12

6.3 Aufstellungsort....13

7 Bedienung....14

7.1 Bedieneinheit....14

7.2 Ein- und Ausschalten....14

7.3 Kuhlmodus....15

7.4 Entfeuchtungsmodus....16

7.5 Lüftermodus....16

7.6 Automatikmodus....17

8 Timermodus....17

8.1 Timer programmieren....17

9 Bedienung mit der Fernbedienung 18

9.1 Batterien einlegen....18

9.2 Übersicht....19

9.3 Spezielle Funktionen mit der Fernbedienung 20

9.3.1 Lüftungsauslass 20

9.3.2 Umschaltung der Temperatureinheit....20

9.3.3 Nachtmodus....20

10 Service und Wartung 21

10.1 Kondenswasser ablassen 21

10.2 Gerät reinigen....22

10.3 Tätigkeiten zum Start/Ende der Saison....23

11 Fehlersuche....23

12 Technische Daten....25

13 Rechliche Hinweise....26

13.1 Servicehinweise....26

14 Notizen....27

4 Sicherheitshinweise

4.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung und auf dem Gerät:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Warnung vor Feuergefährlichen Stoffen. Befolgen Sie alle Sicherheitshinweise. Unachtsamkeiten in der Nähe von entzündlichen Stoffen können zu Bränden führen.

Beachten Sie alle Hinweise und Sicherheitshinweise in der Bedienungsanleitung.

Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

4.2 Bestimmungsgemäßer Gebrauch

Das TechniSat Klimagerät TECHNIPOLAR 2 S ist zum Kühlen, Ventilieren oder Entfeuchten von Wohninnenräumen von mindestens 13 m² bis zu max. 25 m² ausgelegt.

4.3 Sicherer Umgang mit Klimageräten

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden sowie einen Beitrag zum Umweltschutz zu leisten. Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Feuergefährliche Stoffe. Das Gerät ist mit Propangas R290 befüllt. Beachten Sie unbedingt die Herstellerrichtlinien zur Reparatur oder Servicearbeiten. Der Service darf nur von geschultem Fachpersonal durchgeführt werden.

WARNUNG!

Das Gerät darf nur in Räumen mit einer Mindestfläche von 13 m ^2 installiert, betrieben und gelagert werden.

WARNUNG!

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

Das Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Verwenden Sie dieses Gerät nicht für andere als die in dieser Bedienungsanleitung beschriebenen Funktionen.
Wenn das Netzkabel abgenutzt oder beschädigt ist, darf es nur von einem qualifizierten Servicetechniker unter Verwendung von Original-Ersatzteilen ersetzt werden.
Der Stecker muss fest und vollständig in die Steckdose eingesteckt sein. Es besteht die Gefahr eines Stromschlags oder eines Brandes.
Schließen Sie keine anderen Geräte an dieselbe Steckdose an, es besteht die Gefahr eines Stromschlags.
Weder Klimagerät noch Netzkabel darf zerlegt oder verändert werden, da

andernfalls die Gefahr eines Stromschlags oder eines Brandes besteht. Alle anderen Arbeiten an dem Gerät müssen von an einem qualifizierten Techniker durchgeführt werden.

Platzieren Sie weder Netzkabel noch Klimagerät in die Nähe einer Heizung, eines Heizkörpers oder einer anderen Wärmequelle. Es besteht die Gefahr eines Stromschlags oder eines Brandes.
Das Gerät ist mit einem Kabel mit geerdetem Leiter ausgestattet, der mit einem Erdungsstift oder einer Erdungslasche verbunden ist. Der Stecker muss in eine ordnungsgemäß installierte und geerdete Steckdose gesteckt werden. Unter keinen Umständen darf der geerdete Stift oder die Erdungslasche von diesem Stecker abgeschnitten oder entfernt werden.
Das Gerät ist so zu verwenden oder zu lagern, dass es vor Feuchtigkeit wie z. B. Kondenswasser, Spritzwasser usw. geschützt ist.
Transportieren Sie Ihr Klimagerät in vertikaler Position und stellen Sie es während des Gebrauchs auf eine stabile, ebene Fläche. Wird das Gerät auf der Seite liegend transportiert, so sollte es 6 Stunden lang aufrecht stehen und erst dann an die Stromversorgung angeschlossen werden.
Schalten Sie das Gerät oder die Fernbedienung über den Schalter am Bedienfeld aus. Starten oder stoppen Sie den Betrieb nicht durch Einstecken oder Ziehen des Netzkabels. Es besteht Stromschlaggefahr.
Drücken Sie die Tasten auf dem Bedienfeld nicht mit nassen oder feuchten Fingern.
Verwenden Sie keine gefährlichen Chemikalien, um das Gerät zu reinigen, und halten Sie diese von dem Gerät fern. Um Schäden an der Oberfläche zu vermeiden, verwenden Sie zur Reinigung des Klimageräts nur ein weiches Tuch. Verwenden Sie weder Wachs, Verdünner noch ein starkes Reinigungsmittel. Verwenden Sie das Gerät nicht in Gegenwart von brennbaren Stoffen oder Dämpfen wie Alkohol, Insektiziden, Benzin usw.
Wenn das Klimagerät ungewöhnliche Geräusche macht oder Rauch bzw. einen ungewöhnlichen Geruch abgibt, ziehen Sie sofort den Stecker aus der Steckdose.
Das Gerät nicht mit Wasser reinigen. Wasser kann in das Gerät eindringen und die Isolierung beschädigen, wodurch die Gefahr von Stromschlägen entsteht. Wenn Wasser in das Gerät eingetreten ist, zeihen Sie sofort den Netzstecker und setzen Sie sich mit dem Kundendienst in Verbindung.
Das Gerät sollte mit mindestens zwei Personen gehoben und installiert werden.
Stellen Sie sicher, dass alle Zubehörteile vor Gebrauch aus der Verpackung entfernt werden.
Berühren Sie beim Aus- und Einbau des Filters nicht die Metallteile des Klimageräts, um Schnittverletzungen zu vermeiden. Es besteht die Gefahr von Personenschäden.
Versperren Sie nicht den Lufteintritt oder -austritt des Klimagerätes. Ein reduzierter Luftdurchsatz führt zu schlechter Leistung und kann das Gerät beschädigen.

Fassen Sie immer am Stecker an, wenn Sie das Klimagerät ein- oder ausstecken. Ziehen Sie niemals den Stecker aus der Steckdose, indem Sie am Kabel ziehen. Andernfalls besteht die Gefahr eines Stromschlags und es kann zu Beschädigungen kommen.
Stellen Sie das Klimagerät auf einem stabilen, ebenen Untergrund auf, der bis zu 50 kg tragen kann. Die Aufstellung auf einem nicht soliden oder unebenen Untergrund kann zu Sach- und Personenschäden führen.
Schließen Sie für einen möglichst effizienten Betrieb alle Türen und Fenster zu dem Raum. Achten Sie darauf, dass der Abluftschlauch nach aussen geführt wird, um einen effizienten Betrieb zu gewährleisten.

WICHTIG - ERDUNGSMETHODE

Dieses Produkt ist werkseitig mit einem Netzkabel ausgestattet, das über einen dreipoligen geerdeten Stecker verfügt. Es darf nur an eine Steckdose angeschlossen werden, die gemäß dem National Electrical Code und den anwendbaren örtlichen Vorschriften und Verordnungen zur Erdung ausgestattet ist. Wenn der Stromkreis keine geerdete Steckdose besitzt, liegt es in der Verantwortung und Verpflichtung des Kunden, die vorhandene Steckdose gemäß dem National Electrical Code und den geltenden örtlichen Vorschriften und Verordnungen auszutauschen. Die dritte Erdungskontakt darf auf keinen Fall abgeschnitten oder entfernt werden. Benutzen Sie niemals das Kabel, den Stecker oder das Gerät, wenn es Beschädigungen aufweist. Verwenden Sie Ihr Gerät nur dann mit einem Verlängerungskabel, wenn es von einem qualifizierten Elektrofachbetrieb geprüft und getestet wurde. Bei unsachgemäßem Anschluss des geerdeten Steckers besteht in Verbindung mit dem Gerät Brand-, Stromschlag- und/oder Verletzungsgefahr für Personen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist.

ELEKTRISCHE ANSCHLÜSSE

Bevor Sie das Gerät in die Netzsteckdose stecken, überprüfen Sie Folgendes:

Die Netzspannung entspricht dem Wert, der auf dem Typenschild auf der Geräterückseite angegeben ist.
Steckdose und Stromkreis sind für das Gerät geeignet.
Die Netzsteckdose passt zum Stecker. Sollte dies nicht der Fall sein, lassen Sie den Stecker austauschen.
Die Netzsteckdose ist ausreichend geerdet. Die Nichtbeachtung dieser wichtigen Sicherheitshinweise entbindet den Hersteller von jeglicher Haftung.

4.4 Entsorgungshinweise

Wichtige Hinweise für die fachgerechte Entsorgung des Produktes gemäß EG-Richtlinie 2012/19/EU.

Am Ende der Nutzungsdauer darf das Produkt nicht als Siedlungsabfall entsorgt werden. Es muss zu einer speziellen kommunalen Sammelstelle oder zu einem Händler, der diese Dienstleistung anbietet, gebracht werden.

Durch die getrennte Entsorgung von Haushaltsgeräten werden mögliche negative Auswirkungen auf Umwelt und Gesundheit durch unsachgemäße Entsorgung vermieden. Außerdem wird dadurch die Wiederverwendung von Bestandteilen ermöglicht, sodass signifikante Energie- und Ressourceneinsparungen erzielt werden können. Zur Erinnerung an die Notwendigkeit, Haushaltsgeräte getrennt zu entsorgen, ist das Produkt mit einer durchgestrichenen Mülltonne auf Rädern gekennzeichnet.

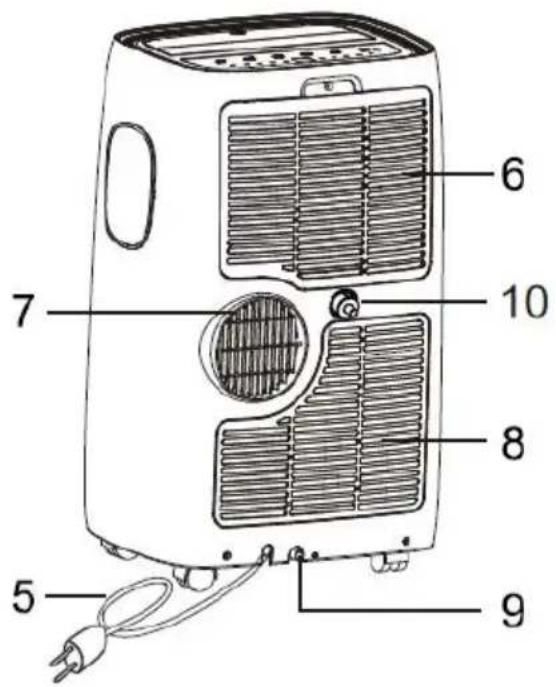

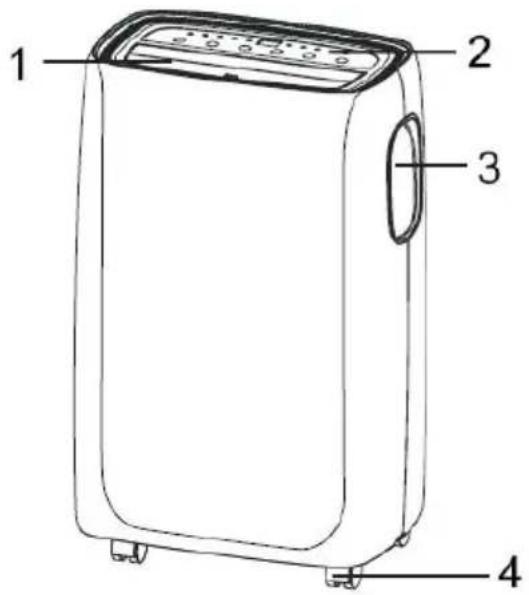

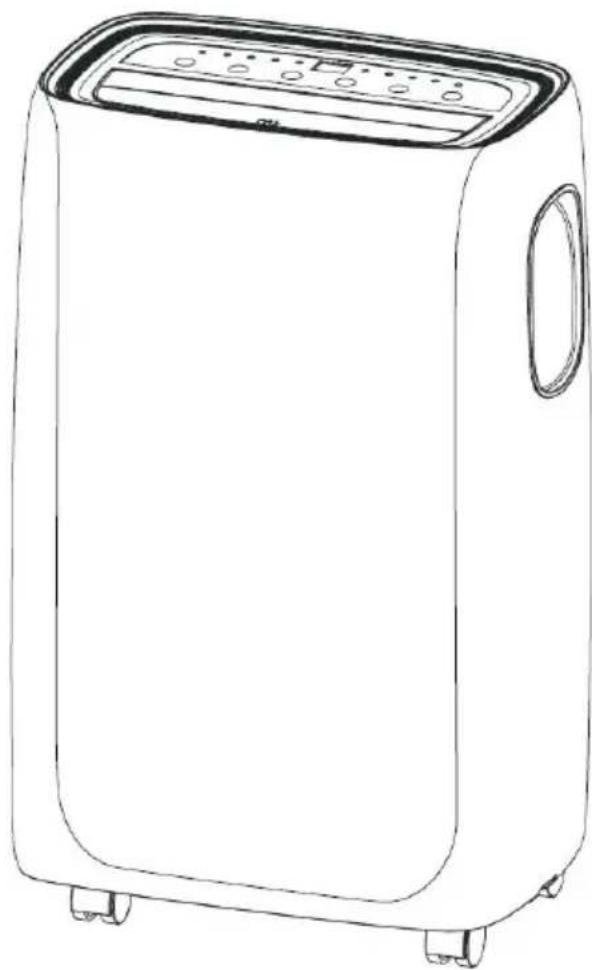

5 Abbildungen

1 Lüfteröffnung
2 Bedienfeld
3 Griffmulden (beidseitig)
4 Rollen

5 Netzanschlusskabel
6 Filtereinheit Lufteinlass
7 Abluftanschluss
8 Lufteinlass
9 Unterer Kondenswasser Abfluss
10 Oberer Kondenswasser Abfluss

6 Installationsanweisungen

6.1 Ableiten der Abluft

Im Kühlmodus muss das Gerät in der Nähe eines Fensters oder einer Öffnung aufgestellt werden, damit die warme Abluft nach außen geleitet werden kann. Stellen Sie das Gerät auf einem ebenen Boden auf und achten Sie darauf, dass um das Gerät herum ein Mindestabstand von 45 cm eingehalten wird und dass es sich in der Nähe einer Schutzkontaktsteckdose befindet.

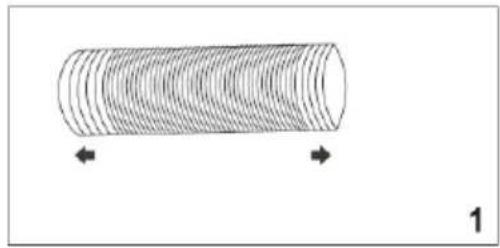

1. Verlängern Sie den Schlauch, indem Sie ihn auseinanderziehen, auf die gewünschte Länge (Abb. 1)
2. Schrauben Sie ihn am Schlaucheinlass an (Abb. 2).
3. Schrauben Sie den Schlauchauslass an das andere Ende des Schlauches an (Abb. 3).
4. Montieren Sie den Schlaucheinlass am Abluftanschluss (7) (Abb. 4).
5. Befestigen Sie den Schlauchauslass am Fenster-Kit (siehe „6.2 Fenster-Kit installieren“).

6.2 Fenster-Kit installieren

Das Fenster-Kit ist zum abdichten von Flügelfenster vorgesehen. Zur Installation gehen Sie Folgendermaßen vor:

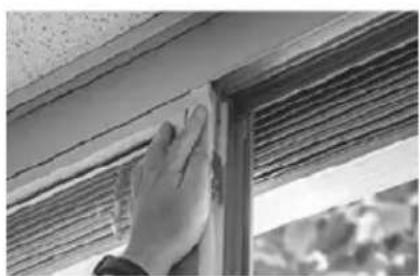

Fig. 5

Kleben Sie das Klett-Band auf den Fensterrahmen.

Fig. 6

Kleben Sie das Klett-Band auf den Rahmen des Fensters.

Fig. 7

Kürzen Sie das Klett-Band an den Ecken.

Fig. 8

Achten Sie darauf, dass die Ecken bündig aneinander liegen.

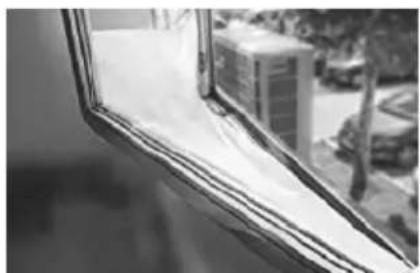

Fig. 9

Befestigen Sie die Fensterabdichtung.

Fig. 10

Achten Sie darauf, dass beide Hälften gerade zueinander ausgerichtet sind.

Fig. 11

Öffnen Sie den Reißverschluss an der Seite.

Fig. 12

Stecken Sie den Abluftschlauch in die entstandene Öffnung und schließen Sie den Reißverschluss.

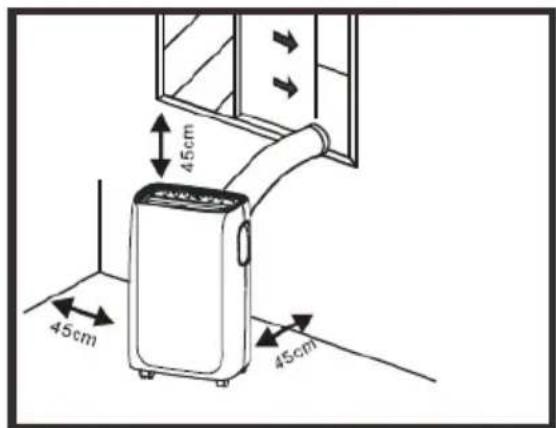

6.3 Aufstellungsort

Das Gerät sollte auf festem Untergrund aufgestellt werden, um Geräusche und Vibrationen zu minimieren. Um einen sicheren Stand zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Boden, der solide genug ist, um das Gerät zu tragen.

Das Gerät ist mit Rollen ausgestattet, um die Aufstellung zu erleichtern. Allerdings sollte es nur auf glatten, ebenen Flächen gerollt werden. Seien Sie vorsichtig, wenn Sie es auf Teppichböden rollen. Seien Sie vorsichtig und schützen Sie die Böden, wenn Sie über Holzfußböden rollen. Versuchen Sie nicht, das Gerät über Gegenstände zu rollen.

Das Gerät muss in Reichweite einer ordnungsgemäß bemessenen Schutzkontaktsteckdose aufgestellt werden.

Stellen Sie niemals irgendwelche Hindernisse um den Luft ein- oder -austritt des Geräts herum auf.

Lassen Sie mindestens 45 cm Abstand zur Wand, um eine effiziente Klimatisierung zu erreichen.

Der Schlauch kann verlängert werden, sollte aber so kurz wie möglich gehalten werden. Achten Sie auch darauf, dass der Schlauch keine Knicke hat und auch nicht durchhängt.

Das Bedienfeld befindet sich auf der Oberseite des Geräts.

Um das volle Potenzial des Geräts auszuschöpfen, müssen Sie jedoch die

Fernbedienung verwenden.

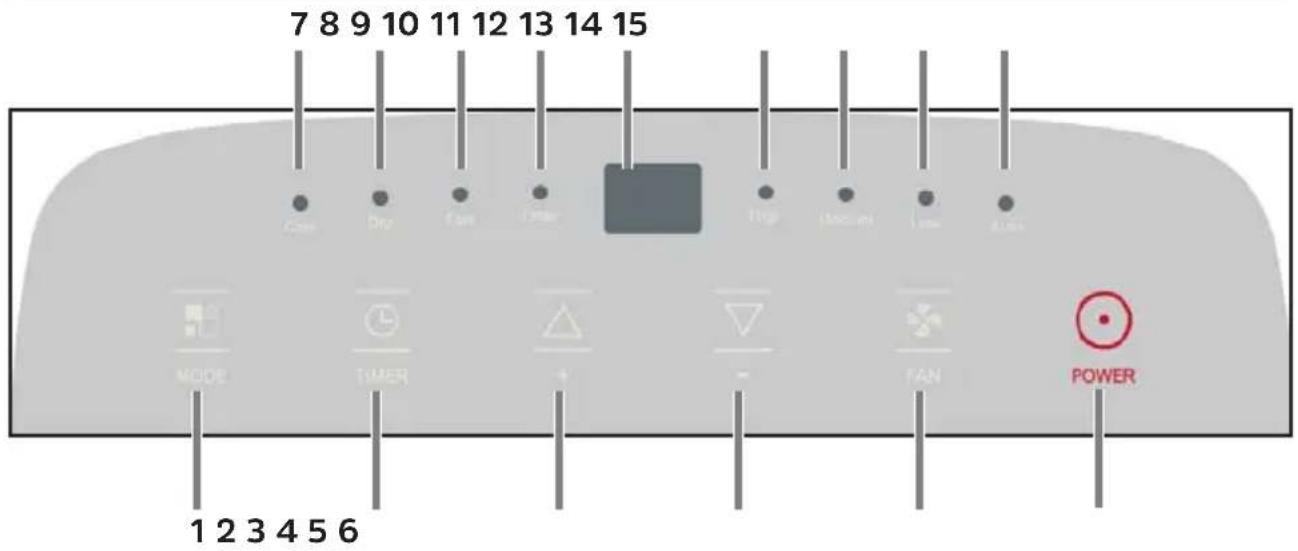

7.1 Bedieneinheit

1 Betriebsmodus-Umschaltung

2 Zeitsteuerung (Timer)

3 Temperaturwahl (wärmer)

4 Temperaturwahl (kälter)

5 Gebläsestufe

6 Ein-/Ausschalter

7 Kühlfunktion aktiv

8 Luftentfeuchtung aktiv

9 Lüftermodus aktiv

10 Zeitsteuerung aktiv

11 Display

12 Gebläsestufe hoch

13 Gebläsestufe mittel

14 Gebläsestufe niedrig

15 Automatische Klimasteuerung aktiv

7.2 Ein- und Ausschalten

Stecken Sie den Netzstecker in die Netzsteckdose. Auf dem Display erscheint „ - - „. Drücken Sie einmal die Taste POWER (6), um das Gerät einzuschalten.

Drücken Sie erneut die Taste POWER, um das Gerät auszuschalten.

Schalten Sie das Klimagerät nie aus, indem Sie den Netzstecker ziehen. Schalten Sie das Klimagerät immer erst durch drücken der Taste POWER aus und warten Sie einige Minuten, bevor Sie den Stecker ziehen. Dadurch kann das Gerät einen Kontrollzyklus durchführen und ordnungsgemäß herunterfahren.

Schalten Sie das Klimagerät nicht sofort nach dem ausschalten wieder ein, sondern warten Sie ein paar Minuten.

7.3 Kühlmodus

Ideal für heißes, schwüles Wetter, wenn es darum geht, den Raum zu kühlen und Gleichzeitig zu entfeuchten.

Drücken Sie die Taste MODE (1) mehrmals, bis „Cool“ (7) leuchtet.

Wählen Sie die Soll-Temperatur (18 °C bis 32 °C), indem Sie die Taste Temperaturwahl wärmer/kälter (3, 4) so oft drücken, bis der entsprechende Wert im Display angezeigt wird.

Nach dem Einschalten und aktivieren der Kühl-Funktion, kann es einen Augenblick dauern, bis der Kompressor startet und das Gerät kühlt.

Wählen Sie durch mehrmaliges Drücken der Taste FAN (5) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel), Low (Niedrig) und Auto (automatische Regelung) ausgewählt werden können. Je nach gewählter Lüfterdrehzahl verändert sich auch das Betriebsgeräusch des Klimagerätes. Bevorzugen Sie einen möglichst leisen Betrieb, wählen Sie Low.

Die für den Raum am besten geeignete Temperatur während des Sommers liegt zwischen 24 °C und 27 °C. Es wird jedoch empfohlen, keine Temperatur einzustellen, die weit unter der Außentemperatur liegt.

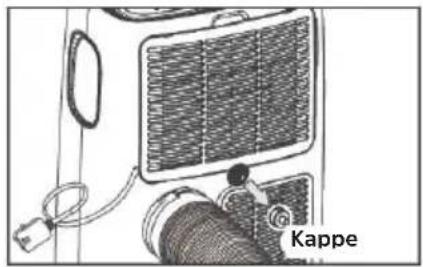

Beide Abflusskappen (9, 10) sollten in diesem Modus geschlossen sein, um eine effiziente Kühlung zu ermöglichen.

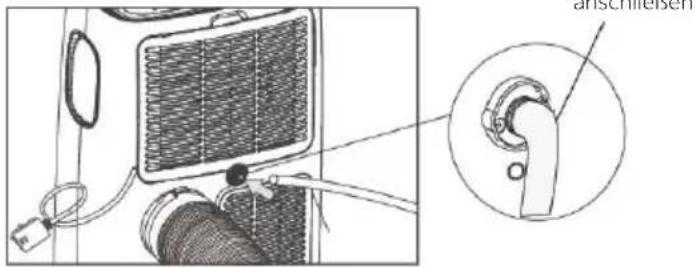

7.4 Entfeuchtungsmodus

Ideal zur Reduzierung der Raumluftfeuchtigkeit (Frühling und Herbst, Feuchträume, Regenperioden, usw.).

Beachten Sie, dass im Entfeuchtungsmodus die Luft entfeuchtet wird. Das Kondenswasser wird über den oberen Abfluss (10) nach außen geführt. Leiten Sie das Wasser in ein geeignetes Gefäß und leeren Sie es, je nach Größe, regelmäßig aus.

Entfernen Sie die obere Abflusskappe (1.).
Schließen Sie den mitgelieferten oder einen geeigneten Schlauch am Anschluss an (2.) und führen Sie ihn in geeignetes Gefäß.

1.

1.

Drücken Sie die Taste MODE (1) so oft, bis Dry (8) leuchtet und gleichzeitig das Symbol für den automatischen Lüfter Auto (15) leuchtet.

In diesem Modus wird die Lüfterdrehzahl vom Gerät automatisch ausgewählt und kann nicht manuell eingestellt werden.

Achten Sie darauf, den Kondenswasserschlauch nicht zu knicken.

Wenn Sie das Gerät in diesem Modus verwenden, muss der Abluftschlauch nicht angeschlossen werden.

Drücken Sie die Taste MODE (1) mehrmals, bis Fan (9) leuchtet. Wählen Sie durch mehrmaliges Drücken der Taste FAN (5) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel) oder Low (Niedrig) ausgewählt werden können.

Die automatische Regelung steht in diesem Modus nicht zur Verfügung.

7.6 Automatikmodus

Im Automatikmodus entscheidet das Gerät selbstständig anhand der aktuellen Raumtemperatur, in welchem Modus es arbeitet:

• Unter 23 °C Raumtemperatur = Lüftermodus
• Über 23 °C Raumtemperatur = Kühlmodus

Drücken Sie die Taste MODE (1) mehrmals, bis alle Modus-LEDs ausgeschaltet sind und im Display ein rotierender Balken erscheint.

Wählen Sie durch mehrmaliges Drücken der Taste FAN (5) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel) oder Low (Niedrig) ausgewählt werden können.

8 Timermodus

Mit dem Timer lässt sich das Einschalten oder Abschalten des Geräts automatisieren. Durch die effiziente Nutzung des Timer-Betriebs, kann Strom gespart werden, da das Gerät nur zu den eingestellten festen Zeiten im Betrieb ist.

8.1 Timer programmieren

Verzögertes Einschalten

Wählen Sie zuerst im Betrieb den Modus und die gewünschten Einstellungen (Lüfterdrehzahl, Temperatur). Schalten Sie dann das Gerät aus.
Drücken Sie im ausgeschalteten Zustand die Taste TIMER (2). Daraufhin blinken die Timer-LED (10) und die Stundenzahl im Display.
Drücken Sie innerhalb von 5 Sekunden die Taste TIMER erneut mehrmals, um die Stunden einzustellen, um die das Einschalten des Geräts verzögert werden soll.

Der Timer kann in 1-Stunden-Intervallen von 1 Stunde bis zu 24 Stunden eingestellt werden.

Ca. 5 Sekunden nach der Zeitwahl wird die Einstellung gespeichert, die Timer-LED leuchtet und das Display zeigt an, dass sich das Gerät im Standby-Modus befindet (--).
Nach ablauf der eingestellten Zeit startet das Gerät im zuletzt eingestellten Betriebsmodus.
i Um die Einstellung zu löschen, drücken Sie die Timer-Taste erneut. Die Timeranzeige erlischt.

Verzögertes Ausschalten

Drücken Sie im eingeschalteten Zustand die Taste TIMER (2). Daraufhin blinken die Timer-LED (10) und die Stundenzahl im Display.
Drücken Sie innerhalb von 5 Sekunden die Taste TIMER erneut mehrmals, um die Stunden einzustellen, um die das Ausschalten des Geräts verzögert werden soll.

Der Timer kann in 1-Stunden-Intervallen von 1 Stunde bis zu 24 Stunden eingestellt werden.

Ca. 5 Sekunden nach der Zeitwahl wird die Einstellung gespeichert, die Timer-LED leuchtet.
Nach ablauf der eingestellten Zeit schaltet das Gerät in den Standbymodus.

Um die Einstellung zu löschen, drücken Sie die Timer-Taste erneut. Die Timeranzeige erlischt.

9 Bedienung mit der Fernbedienung

9.1 Batterien einlegen

Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung durch leichten Druck auf die markierte Stelle und schieben Sie den Deckel auf.
Die Batterien (LR03, AAA, 1,5 V) unter Beachtung der richtigen Polung (Kennzeichnung im Batteriefach sichtbar) einlegen.
Batteriefach wieder schließen.

Wichtiger Hinweis zur Entsorgung von Batterien: Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien niemals in den normalen Hausmüll. Sie können verbrauchte Batterien bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.

Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen! Bewahren Sie deshalb Batterien für Kleinkinder unerreichbar auf.

Das Gerät nur mit den für dieses Gerät zugelassenen Batterien betreiben.

Normale Batterien dürfen nicht geladen werden. Batterien dürfen nicht mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Batteriekontakte und Gerätekontakte vor dem Einlegen reinigen. Bei falsch eingelegter Batterien besteht Explosionsgefahr!

9.2 Übersicht

	Ein/Ausschalten		Lüftermodus
	Temperatur erhöhen		Betriebsmodus
	Temperatur verringern	-	Luftauslass
	Timermodus		Nachtmodus
	Umschaltung Temperatureinheit

Die Grundsätzliche Bedienung mit der Fernbedienung erfolgt wie im Kapitel „7 Bedienung“ beschrieben. Drücken Sie die entsprechend beschriftete Taste, analog der Geräteoberseite.
Richten Sie die Fernbedienung auf die Oberseite des Klimagerätes. Beachten Sie den maximalen Abstand von 7 Metern.

9.3 Spezielle Funktionen mit der Fernbedienung

9.3.1 Lüftungsauslass

Der obere Lüftungsauslass öffnet und schließt sich leicht im gleichbleibenden Rhythmus. Möchten Sie den Lüftungsauslass in einer Position arretieren, drücken Sie die Taste Luftauslass auf der Fernbedienung. Drücken Sie die Taste erneut, um das Schwenken automatisch zu regulieren.

9.3.2 Umschaltung der Temperatureinheit

Drücken Sie die Taste Umschaltung Temperatureinheit, um die Temperatureinheit, die im Display angezeigt wird, zwischen Grad/Celsius und Fahrenheit umzuschalten.

9.3.3 Nachtmodus

Im Nachtmodus werden das Display und die LED auf der Geräteoberseite gedimmt.

Wählen Sie den Kühl-Modus.

Drücken Sie die Taste Nachtmodus auf der Fernbedienung.

Die anzeigen werden nun gedimmt und der Lüfter läuft mit niedrigster Drehzahl.

Im Kühlmodus wird die Temperatureinstellung für jede der ersten 2 Stunden schrittweise auf 1 °C über der ursprünglichen Solltemperatur erhöht. Dann hält das Gerät 6 Stunden lang die gleiche Temperatur und wechselt danach in den Standby-Modus.

Der Nachtmodus ist nicht im Lüfter oder Entfeuchten-Modus verfügbar.

10 Service und Wartung

10.1 Kondenswasser ablassen

Mit der Zeit sammelt sich im Tank des Klimagerätes Kondenswasser. Ist der Tank voll, stoppt das Gerät und im Display erscheint Ft (Full-Tank = Voller Tank).

Kondenswasser manuell ablassen:

Ziehen Sie den Netzstecker des Klimagerätes.
Stellen Sie ein geeignetes Gefäß unter den unteren Kondenswasser Abfluss (9, Seite 10).
Nehmen Sie die Kappe des Abflusses ab und lassen Sie das Wasser vollständig in den Auffangbehälter laufen.
Ist das Wasser abgelaufen, stecken Sie die Kappe wieder auf den Kondenswasser Abfluss.
Nehmen Sie das Klimagerät wieder in Betrieb.

Kondenswasser automatisch kontinuierlich ablassen:

Im Entfeuchtungsbetrieb muss das Kondenswasser kontinuierlich nach außen geführt werden. Hierfür ist der obere Kondenswasser Abfluss (10, Seite 10) vorgesehen.

Ziehen Sie den Netzstecker des Klimagerätes.
Stellen Sie ein geeignetes Gefäß unter den oberen Kondenswasser Abfluss (10, Seite 10).
Nehmen Sie die Kappe des Abflusses ab und montieren Sie einen geeigneten Schlauch am Abflussstutzen.
Der Schlauch sollte nun gerade nach unten in den Auffangbehälter geführt werden. Achten Sie darauf, den Schlauch nicht zu knicken.

Nehmen Sie das Klimagerät wieder in Betrieb und aktivieren Sie den Entfeuchtungsbetrieb.

Im Kühlmodus muss der obere Kondenswasser Abfluss verschlossen sein, um einen effizienten Betrieb zu gewährleisten.

10.2 Gerät reinigen

Schalten Sie das Gerät vor der Reinigung oder Wartung aus, indem Sie die POWER Taste auf dem Bedienfeld oder der Fernbedienung drücken. Warten Sie einige Minuten und ziehen Sie dann den Netzstecker aus der Steckdose.

REINIGUNG DES GERÄTS

Reinigen Sie das Gerät mit einem leicht feuchten Tuch und trocknen Sie es anschließend mit einem trockenen Tuch vollständig ab.

Reinigen Sie die Klimaanlage niemals mit Wasser. Verwenden Sie niemals Benzin, Alkohol oder Lösungsmittel zur Reinigung des Geräts. Versprühen Sie niemals Insektizid-Flüssigkeiten oder ähnliches.

REINIGUNG DES FILTER

Damit Ihre Klimaanlage effizient arbeitet, sollten Sie den Filter jede Betriebswoche reinigen.

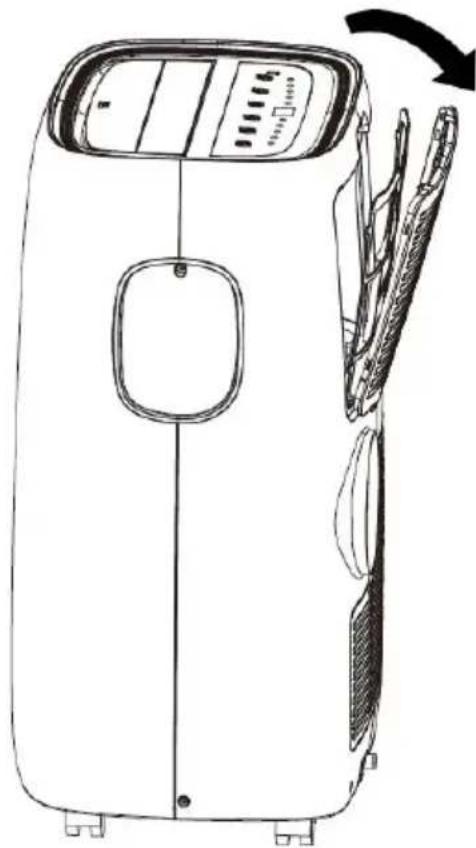

Der Filter kann wie in der Abbildung rechts gezeigt ausgebaut werden.
Entfernen Sie Staubansammlungen auf dem Filtern mit einem Staubsauger.
Tauchen Sie ihn bei starker Verschmutzung in warmes Wasser und spülen Sie mehrmals nach. Das Wasser sollte lauwarm sein.
Lassen Sie den Filter nach dem Waschen vollständig trocknen und setzen Sie sie wieder ein.

Verwenden Sie niemals einen noch feuchten Filter. Dies kann zu Beschädigungen führen.

ACHTUNG!

Fassen Sie bei offenen Filtergehäuse nicht an die Kühlrippen im Gerät. Diese sind scharfkantig und können zu Schnittverletzungen führen.

10.3 Tätigkeiten zum Start/Ende der Saison

Start der Saison:

Überprüfen Sie das Netzanschlusskabel und den Netzstecker auf Beschädigungen. Überprüfen Sie die Grundsätzliche Installation des Gerätes und den Standort gemäß dieser Anleitung.

Ende der Saison:

Wenn die Klimaanlage über einen längeren Zeitraum hinweg nicht benutzt wird:

Entleeren Sie den Kondenswasserauffangbehälter vollständig und lassen Sie die untere Abflusskappe so lange offen, bis das Restwasser abgeflossen ist. Sobald der Tank vollständig entleert ist und kein Wasser mehr austritt, bringen Sie den Gummistopfen wieder an.

Entfernen und reinigen Sie den Filter, lassen Sie ihn vollständig trocknen und setzen Sie ihn dann wieder ein.

Entfernen Sie die Batterien aus der Fernbedienung.

Lagern Sie das Klimagerät an einem kühlen, trockenen Ort, fern von direkter Sonneneinstrahlung, extremen Temperaturen und übermäßigem Staub.

11 Fehlersuche

Problem Ursache	Lösung
Das Klimagerät startet nicht /schaltet nicht ein.	Keine Stromversorgung. Überprüfen Sie die Stromversorgung.
	Netzkabel nicht verbunden.	Stecken Sie das Netzkabel in eine Netzsteckdose.
	Schutzschaltung aktiv. Warten Sie 30 Minuten und versuchen Sie es erneut. Tritt der Fehler weiterhin auf, verständigen Sie den Service.
Das Klimagerät läuft nur kurze Zeit.	Der Abluftschlauch ist geknickt oder falsch angeschlossen.	Beachten Sie die Hinweise in der Bedienungsanleitung zum verlegen/anschließen des Abluftschlauches
	Der Luftauslass / Abluftschlauch ist verstopft.	Überprüfen Sie Luftauslass / Abluftschlauch auf mögliche Verunreinigungen.
Das Klimagerät arbeitet, Kühlt aber nicht.	Fenster /Gardinen /Vorhänge sind geöffnet.	Riegeln Sie den Raum gegen Sonneneinstrahlung ab und schließen Sie alle Fenster.
	Andere Geräte im Raum verursachen Hitze (z.B. Fernseher, Öfen, Föhn).	Schalten Sie alle zusätzlichen Geräte im Raum ab.
	Der Abluftschlauch wurde nicht installiert oder nicht nach außen geführt.	Installieren Sie den Abluftschlauch korrekt.
	Die Kühlleistung ist nicht für den Raum geeignet, in dem das Klimagerät betrieben wird.	Beachten Sie die Technischen Daten des Klimagerätes.
Während dem Betrieb treten unangenehme Gerüche auf.	Luftfilter ist verstopft oder dreckig.	Entfernen Sie den Luftfilter, reinigen Sie ihn nach Anweisung.
Nach einem Neustart, dauert es 3 Minuten, bis das Gerät wieder arbeitet.	Die Schutzschaltung des Kompressors verhindert einen sofortigen start, nachdem das Gerät aus und wieder eingeschaltet wurde.	Warten Sie 3 Minuten. Das Gerät arbeitet danach normal.
Im Display erscheinen folgende Fehlermeldungen: Lt PF Ft	Die Selbdiagnose hat einen Fehler erkannt.	Lt - Temperatur im Raum zu gering. Die De-Frost Funktion startet.PF - Sensor-Fehler. Verständigen Sie den ServiceFt - Kondenswassertank ist voll. Entleeren Sie den Tank wie in dieser Anleitung beschrieben.

12 Technische Daten

Kühlleistung 9.000 BTU/h / 2,6 kW
Modi Kühlen, Ventilator, Entfeuchten, Timer
Temperaturbereich: 18 - 32 °C
Raumgröße 25 m2
Entfeuchtungsleistung 26 Liter / Tag
Lautstärke 53 - 65 dB
Kühlmittel R290 (205g)
GWP Kühlmittel 3
Leistungsaufnahme Kühlen 1 kW/h*
ERR 2.6 (Kälteleistungszahl)
Energieklasse Kühlen A
Ansaugdruck 1.2 MPa
Auslassdruck 2.3 MPa
Länge Abluftschlauch 1.5 m (max.)
Durchmesser Abluftschlauch	15 cm
CO2-Äquivalent	0,0006 t
Schutzklasse	IPXO
Display	Typ: 7-Segment, 2-stellig
Abemssungen (BxHxT)	44 x 69,5 x 32,5 cm
Gewicht	27 kg
Stromversorgung	Netzteil: internNennleistung: 1200 WFrequenz: 50 HzNennspannung: 220 ... 240 V
Lieferumfang	Mobiles Klimagerät.Bedienungsanleitung, Fernbedienung,Abluft- und Kondenswasserschlauch,Fensterabdichtung

*Der Energieverbrauch bezieht sich auf die Standard Testergebnisse aus einer typischen Umgebung. Der tatsächliche Energieverbrauch hängt von Verwendungsort, Umgebung und Gebrauch ab.

13 Rechliche Hinweise

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 12/20. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

TechniSat und TECHNIPOLAR 2 S sind eingetragene Warenzeichen der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

13.1 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.: [phone] erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

Instruction manual

TECHNIPOLAR 2 S

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

D-54550 Daun/Vulkaneifel, Germany

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

39418 Staßfurt

DE

EN

PL
