| Product Type | Tragbares Klimagerät mit Kühlung, Heizung (Wärmepumpe), Lüfter und Entfeuchter |
| Model | TechniSat Technipolar 2 L |
| Cooling Capacity | 14.000 BTU/h (4,1 kW) |
| Heating Capacity | Nicht angegeben, aber das Gerät kann heizen (Wärmepumpe) |
| Dehumidification Capacity | 43 Liter/Tag |
| Air Circulation | 350 - 460 m³/h |
| Noise Level | 55 - 65 dB |
| Coolant | R290 (Propan) - 270 g, GWP 3 |
| Power Consumption (Cooling) | 1,52 kWh |
| Power Supply | 220-240 V ~ 50 Hz, interner Netzadapter |
| Energy Efficiency Class (Cooling) | A |
| Dimensions (W x H x D) | 450 x 745 x 396 mm |
| Weight | 34 kg |
| Maximum Room Size | 46 m² |
| Temperature Range | 18 °C - 32 °C (Kühlen) |
| Modes | Kühlen, Lüften, Entfeuchten, Automatik, Timer, Nachtmodus |
| Control | Bedienfeld am Gerät und Fernbedienung (Batterie LR03/AAA) |
| Display | LED-Anzeige mit Temperatur- und Timer-Anzeigen |
| Exhaust Hose Length | 1,5 m (max.), Durchmesser 15 cm |
| Window Kit | Im Lieferumfang für Kippfenster mit Klettverschluss und Reißverschluss |

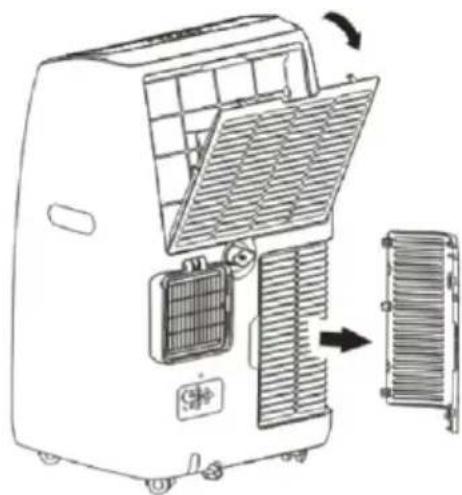

| Filter Cleaning | Jede Woche; mit lauwarmem Wasser waschbar und vollständig trocknen |
| Condensate Drain | Manueller Ablauf unten (12) für Kühlen; kontinuierlicher Ablauf oben (11) für Entfeuchten |
| Protection Class | IPX0 (kein Eindringschutz) |
| Warranty | 24 Monate ab Kaufdatum (gesetzliche Garantie) |
| Accessories Included | Gerät, Fernbedienung, Abluftschlauch, Kondensatablaufschlauch, Fensterabdichtkit, Bedienungsanleitung |
Häufig gestellte Fragen - Technipolar 2 L TECHNISAT
Benutzerfragen zu Technipolar 2 L TECHNISAT
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch Technipolar 2 L - TECHNISAT und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Technipolar 2 L von der Marke TECHNISAT.
BEDIENUNGSANLEITUNG Technipolar 2 L TECHNISAT
Bedienungsanleitung Instruction manual
TECHNIPOLAR 2 M / L
Mobile Klimaanlage zum Kühlen und Heizen, mit Ventilator und Entfeuchterfunktion.
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis 4
2 Vorwort 5
3 Sicherheitshinweise 6
3.1 Verwendete Zeichen und Symbole 6
3.2 Bestimmungsgemäßer Gebrauch....7
3.3 Sicherer Umgang mit Klimageräten....7
3.4 Entsorgungshinweise 9
4 Abbildungen....10
5 Installationsanweisungen....11
5.1 Ableiten der Abluft....11
5.2 Fenster-Kit installieren 12
5.3 Aufstellungsort....13
6 Bedienung....14
6.1 Bedieneinheit....14
6.2 Ein- und Ausschalten....14
6.3 Kuhlmodus....15
6.4 Entfeuchtungsmodus....16
6.5 Lüftermodus....17
6.6 Automatikmodus....17
7 Timermodus....17
7.1 Timer programmieren....17
8 Bedienung mit der Fernbedienung 18
8.1 Batterien einlegen....18
8.2 Übersicht....18
8.3 Spezielle Funktionen mit der Fernbedienung 20
8.3.1 Lüftungsauslass 20
8.3.2 Umschaltung der Temperatureinheit....20
8.3.3 Nachtmodus....20
9 Service und Wartung 21
9.1 Kondenswasser ablassen....21
9.3 TÄTIGKEITEN ZUM START/ENDE DER SAISON....23
10 Fehlersuche....23
11 Technische Daten 25
12 Rechtliche Hinweise....27
12.1 Servicehinweise....27
13 Notizen....28
2 Vorwort
Sehr geehrte Kunden,
vielen Dank, dass Sie sich für ein Klimagerät von TechniSat entschieden haben.
Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen
Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft
Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jede
Person, die das Gerät installiert, bedient, reinigt oder entsorgt.
Bewahren Sie die Bedienungsanleitung für einen späteren Gebrauch sorgfältig auf.
Eine aktuelle Version der Bedienungsanleitung finden Sie im Downloadbereich Ihres Produktes auf der TechniSat-Webseite
www.technisat.de.
Wir wünschen Ihnen viel Freude mit Ihrem
TechniSat Produkt!
Ihr
TechniSat Team
3 Sicherheitshinweise
3.1 Verwendete Zeichen und Symbole
In dieser Bedienungsanleitung:
Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:
GEFAHR - Schwere Verletzungen mit Todesfolge
WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge
ACHTUNG - Verletzungen
Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.
Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.
Auf dem Gerät:
Warnung vor Feuergefährlichen Stoffen. Befolgen Sie alle Sicherheitshinweise. Unachtsamkeiten in der Nähe von entzündlichen Stoffen können zu Bränden führen.
Beachten Sie alle Hinweise und Sicherheitshinweise in der Bedienungsanleitung.
Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.
Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
3.2 Bestimmungsgemäßer Gebrauch
Das TechniSat Klimagerät TECHNIPOLAR 2 M/L ist zum Kühlen, Ventilieren oder Entfeuchten von Wohninnenräumen von mindestens 13 m ^2 bis max. 40 m ^2 (M) oder 46 m ^2 (L) ausgelegt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.
3.3 Sicherer Umgang mit Klimageräten
Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.
Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.
WARNUNG!
Feuergefährliche Stoffe. Das Gerät ist mit Propangas R290 befüllt. Beachten Sie unbedingt die Herstellerrichtlinien zur Reparatur oder Servicearbeiten. Der Service darf nur von geschultem Fachpersonal durchgeführt werden.
WARNUNG!
Öffnen Sie niemals das Gerät!
Das Berühren Spannung führender Teile ist lebensgefährlich!
Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.
Das Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Verwenden Sie dieses Gerät nicht für andere als die in dieser Bedienungsanleitung beschriebenen Funktionen.
Wenn das Netzkabel abgenutzt oder beschädigt ist, darf es nur von einem qualifizierten Servicetechniker unter Verwendung von Original-Ersatzteilen ersetzt werden.
Der Stecker muss fest und vollständig in die Steckdose eingesteckt sein. Es besteht die Gefahr eines Stromschlags oder eines Brandes.
Schließen Sie keine anderen Geräte an dieselbe Steckdose an, es besteht die Gefahr eines Stromschlags.
Weder Klimagerät noch Netzkabel darf zerlegt oder verändert werden, da andernfalls die Gefahr eines Stromschlags oder eines Brandes besteht. Alle anderen Arbeiten an dem Gerät müssen von an einem qualifizierten
Techniker durchgeführt werden.
Platzieren Sie weder Netzkabel noch Klimagerät in die Nähe einer Heizung, eines Heizkörpers oder einer anderen Wärmequelle. Es besteht die Gefahr eines Stromschlags oder eines Brandes.
Das Gerät ist mit einem Kabel mit geerdetem Leiter ausgestattet, der mit einem Erdungsstift oder einer Erdungslasche verbunden ist. Der Stecker muss in eine ordnungsgemäß installierte und geerdete Steckdose gesteckt werden. Unter keinen Umständen darf der geerdete Stift oder die Erdungslasche von diesem Stecker abgeschnitten oder entfernt werden.
Das Gerät ist so zu verwenden oder zu lagern, dass es vor Feuchtigkeit wie z. B. Kondenswasser, Spritzwasser usw. geschützt ist.
Transportieren Sie Ihr Klimagerät in vertikaler Position und stellen Sie es während des Gebrauchs auf eine stabile, ebene Fläche. Wird das Gerät auf der Seite liegend transportiert, so sollte es 6 Stunden lang aufrecht stehen und erst dann an die Stromversorgung angeschlossen werden.
Schalten Sie das Gerät oder die Fernbedienung über den Schalter am Bedienfeld aus. Starten oder stoppen Sie den Betrieb nicht durch Einstecken oder Ziehen des Netzkabels. Es besteht Stromschlaggefahr.
Drücken Sie die Tasten auf dem Bedienfeld nicht mit nassen oder feuchten Fingern.
Verwenden Sie keine gefährlichen Chemikalien, um das Gerät zu reinigen, und halten Sie diese von dem Gerät fern. Um Schäden an der Oberfläche zu vermeiden, verwenden Sie zur Reinigung des Klimageräts nur ein weiches Tuch. Verwenden Sie weder Wachs, Verdünner noch ein starkes Reinigungsmittel. Verwenden Sie das Gerät nicht in Gegenwart von brennbaren Stoffen oder Dämpfen wie Alkohol, Insektiziden, Benzin usw.
Wenn das Klimagerät ungewöhnliche Geräusche macht oder Rauch bzw. einen ungewöhnlichen Geruch abgibt, ziehen Sie sofort den Stecker aus der Steckdose.
Das Gerät nicht mit Wasser reinigen. Wasser kann in das Gerät eindringen und die Isolierung beschädigen, wodurch die Gefahr von Stromschlägen entsteht. Wenn Wasser in das Gerät eingetreten ist, zeihen Sie sofort den Netzstecker und setzen Sie sich mit dem Kundendienst in Verbindung.
Das Gerät sollte mit mindestens zwei Personen gehoben und installiert werden.
Stellen Sie sicher, dass alle Zubehörteile vor Gebrauch aus der Verpackung entfernt werden.
Berühren Sie beim Aus- und Einbau des Filters nicht die Metallteile des Klimageräts, um Schnittverletzungen zu vermeiden. Es besteht die Gefahr von Personenschäden.
Versperren Sie nicht den Lufteintritt oder -austritt des Klimagerätes. Ein reduzierter Luftdurchsatz führt zu schlechter Leistung und kann das Gerät beschädigen.Fassen Sie immer am Stecker an, wenn Sie das Klimagerät ein- oder ausstecken. Ziehen Sie niemals den Stecker aus der Steckdose, indem Sie am Kabel ziehen. Andernfalls besteht die Gefahr eines Stromschlags und es kann zu Beschädigungen kommen.
Stellen Sie das Klimagerät auf einem stabilen, ebenen Untergrund auf, der bis zu 50 kg tragen kann. Die Aufstellung auf einem nicht soliden oder unebenen Untergrund kann zu Sach- und Personenschäden führen.
Schließen Sie für einen möglichst effizienten Betrieb alle Türen und Fenster zu dem Raum. Achten Sie darauf, dass der Abluftschlauch nach aussen geführt wird, um einen effizienten Betrieb zu gewährleisten.
WICHTIG - ERDUNGSMETHODE
Dieses Produkt ist werkseitig mit einem Netzkabel ausgestattet, das über einen dreipoligen geerdeten Stecker verfügt. Es darf nur an eine Steckdose angeschlossen werden, die gemäß dem National Electrical Code und den anwendbaren örtlichen Vorschriften und Verordnungen zur Erdung ausgestattet ist. Wenn der Stromkreis keine geerdete Steckdose besitzt, liegt es in der Verantwortung und Verpflichtung des Kunden, die vorhandene Steckdose gemäß dem National Electrical Code und den geltenden örtlichen Vorschriften und Verordnungen auszutauschen. Die dritte Erdungskontakt darf auf keinen Fall abgeschnitten oder entfernt werden. Benutzen Sie niemals das Kabel, den Stecker oder das Gerät, wenn es Beschädigungen aufweist. Verwenden Sie Ihr Gerät nur dann mit einem Verlängerungskabel, wenn es von einem qualifizierten Elektrofachbetrieb geprüft und getestet wurde. Bei unsachgemäßem Anschluss des geerdeten Steckers besteht in Verbindung mit dem Gerät Brand-, Stromschlag- und/oder Verletzungsgefahr für Personen. Wenden Sie sich an einen qualifizierten Servicetechniker, wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet ist.
ELEKTRISCHE ANSCHLÜSSE
Bevor Sie das Gerät in die Netzsteckdose stecken, überprüfen Sie Folgendes:
Die Netzspannung entspricht dem Wert, der auf dem Typenschild auf der Geräterückseite angegeben ist.
Steckdose und Stromkreis sind für das Gerät geeignet.
Die Netzsteckdose passt zum Stecker. Sollte dies nicht der Fall sein, lassen Sie den Stecker austauschen.
Die Netzsteckdose ist ausreichend geerdet. Die Nichtbeachtung dieser wichtigen Sicherheitshinweise entbindet den Hersteller von jeglicher Haftung.
3.4 Entsorgungshinweise
Wichtige Hinweise für die fachgerechte Entsorgung des Produktes gemäß EG-Richtlinie 2012/19/EU. Am Ende der Nutzungsdauer darf das Produkt nicht als Siedlungsabfall entsorgt werden. Es muss zu einer speziellen kommunalen Sammelstelle oder zu einem Händler, der diese Dienstleistung anbietet, gebracht werden.
Durch die getrennte Entsorgung von Haushaltsgeräten werden mögliche negative Auswirkungen auf Umwelt und Gesundheit durch unsachgemäße Entsorgung vermieden. Außerdem wird dadurch die Wiederverwendung von Bestandteilen ermöglicht, sodass signifikante Energie- und Ressourceneinsparungen erzielt werden können. Zur Erinnerung an die Notwendigkeit, Haushaltsgeräte getrennt zu entsorgen, ist das Produkt mit einer durchgestrichenen Mülltonne auf Rädern gekennzeichnet.

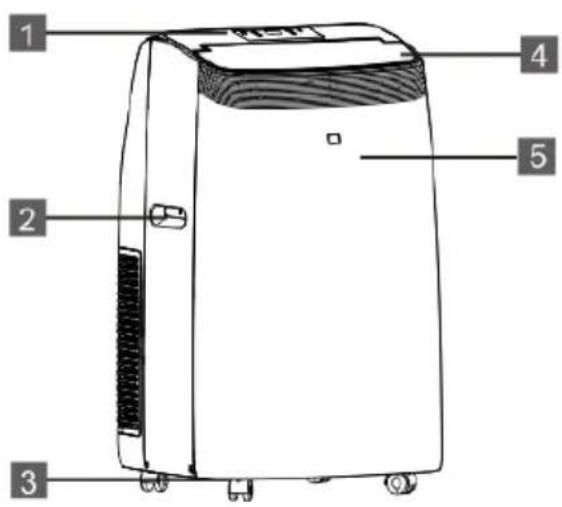

4 Abbildungen
1 Bedienfeld
2 Griffmulden (beidseitig)
3 Rollen
4 Lüfteröffnung
5 Front
6 Filtereinheit Lufteinlass
7 Abluftanschluss
8 Filtereinheit Lufteinlass
9 Netzanschlusskabel
11 Oberer Kondenswasser Abflus
12 Unterer Kondenswasser Abfluss
5 Installationsanweisungen
5.1 Ableiten der Abluft
Im Kühlmodus muss das Gerät in der Nähe eines Fensters oder einer Öffnung aufgestellt werden, damit die warme Abluft nach außen geleitet werden kann. Stellen Sie das Gerät auf einem ebenen Boden auf und achten Sie darauf, dass um das Gerät herum ein Mindestabstand von 45 cm eingehalten wird und dass es sich in der Nähe einer Schutzkontaktsteckdose befindet.
- Verlängern Sie den Schlauch, indem Sie ihn auseinanderziehen, auf die gewünschte Länge (Abb. 1)
- Schrauben Sie ihn am Schlaucheinlass an (Abb. 2).
- Schrauben Sie den Schlauchauslass an das andere Ende des Schlauches an (Abb. 3).
- Montieren Sie den Schlaucheinlass am Abluftanschluss (7) (Abb. 4).
- Befestigen Sie den Schlauchauslass am Fenster-Kit (siehe „5.2 Fenster-Kit installieren“).
5.2 Fenster-Kit installieren
Das Fenster-Kit ist zum abdichten von Kipp-Fenstern vorgesehen. Zur Installation gehen Sie Folgendermaßen vor:

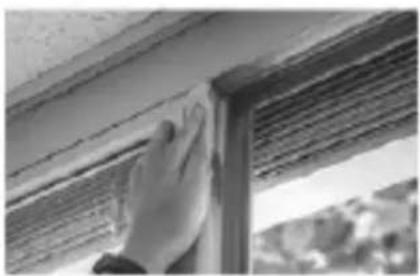

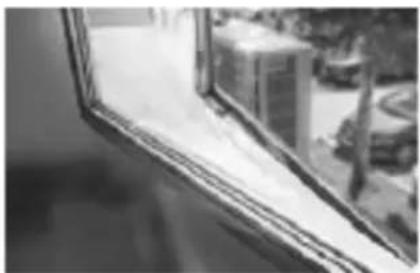

Fig. 5
Kleben Sie das Klett-Band auf den Fensterrahmen.
Fig. 6
Kleben Sie das Klett-Band auf den Rahmen des Fensters.
Fig. 7
Kürzen Sie das Klett-Band an den Ecken.
Fig. 8
Achten Sie darauf, dass die Ecken bündig aneinander liegen.
Fig. 9
Befestigen Sie die Fensterabdichtung.
Fig. 10
Achten Sie darauf, dass beide Hälften gerade zueinander ausgerichtet sind.
Fig. 11
Öffnen Sie den Reißverschluss an der Seite.
Fig. 12
Stecken Sie den Abluftschlauch in die entstandene Öffnung und schließen Sie den Reißverschluss.

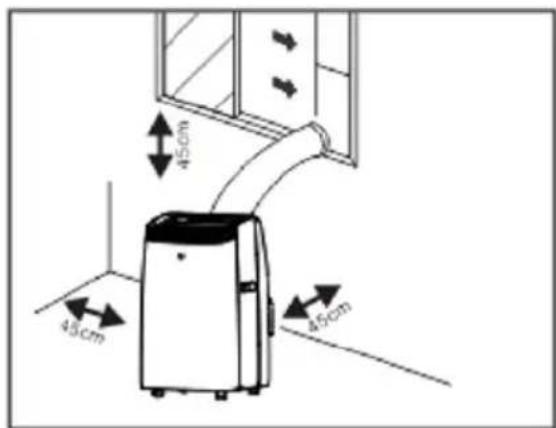

5.3 Aufstellungsort
Das Gerät sollte auf festem Untergrund aufgestellt werden, um Geräusche und Vibrationen zu minimieren. Um einen sicheren Stand zu gewährleisten, stellen Sie das Gerät auf einen glatten, ebenen Boden, der solide genug ist, um das Gerät zu tragen.
Das Gerät ist mit Rollen ausgestattet, um die Aufstellung zu erleichtern. Allerdings sollte es nur auf glatten, ebenen Flächen gerollt werden. Seien Sie vorsichtig, wenn Sie es auf Teppichböden rollen. Seien Sie vorsichtig und schützen Sie die Böden, wenn Sie über Holzfußböden rollen. Versuchen Sie nicht, das Gerät über Gegenstände zu rollen.
Das Gerät muss in Reichweite einer ordnungsgemäß bemessenen Schutzkontaktsteckdose aufgestellt werden.
Stellen Sie niemals irgendwelche Hindernisse um den Luft ein- oder -austritt des Geräts herum auf.
Lassen Sie mindestens 45 cm Abstand zur Wand, um eine effiziente Klimatisierung zu erreichen.
Der Schlauch kann verlängert werden, sollte aber so kurz wie möglich gehalten werden. Achten Sie auch darauf, dass der Schlauch keine Knicke hat und auch nicht durchhängt.
Das Bedienfeld befindet sich auf der Oberseite des Geräts.
Um das volle Potenzial des Geräts auszuschöpfen, müssen Sie jedoch die
Fernbedienung verwenden.

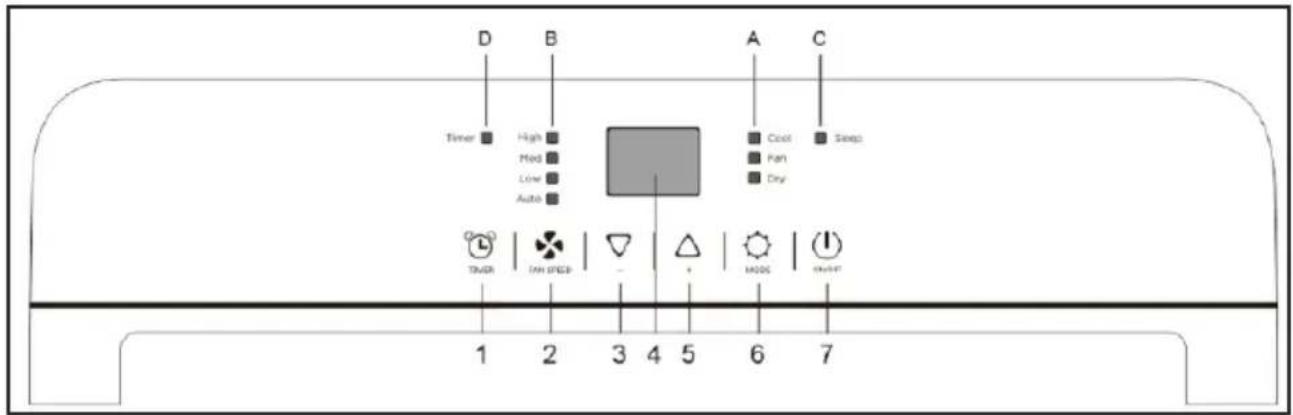

6.1 Bedieneinheit
A LED der gewählten Betriebsart
B LED der gewählten Lüfterdrehzahl
C LED aktiver Sleep-Timer
D LED aktiver Timer
1 Timer aktivieren
2 Gebläsestufe
3 Temperaturwahl (kälter)
4 Display
5 Temperaturwahl (wärmer)
6 Betriebsart / Mode
7 Ein-/Ausschalter On/Off
6.2 Ein-und Ausschalten
Stecken Sie den Netzstecker in die Netzsteckdose. Auf dem Display erscheint „ - - „
Drücken Sie einmal die Taste On/Off (7), um das Gerät einzuschalten.
Drücken Sie erneut die Taste On/Off, um das Gerät auszuschalten.
Schalten Sie das Klimagerät nie aus, indem Sie den Netzstecker ziehen.
Schalten Sie das Klimagerät immer erst durch drücken der Taste On/Off aus und warten Sie einige Minuten, bevor Sie den Stecker ziehen. Dadurch kann das Gerät einen Kontrollzyklus durchführen und ordnungsgemäß herunterfahren.
Schalten Sie das Klimagerät nicht sofort nach dem ausschalten wieder ein, sondern warten Sie ein paar Minuten.
6.3 Kühlmodus
Ideal für heißes, schwüles Wetter, wenn es darum geht, den Raum zu kühlen und Gleichzeitig zu entfeuchten.
Drücken Sie die Taste MODE (6) mehrmals, bis „Cool“ (A) leuchtet.
Wählen Sie die Soll-Temperatur (18 °C bis 32 °C), indem Sie die Taste Temperaturwahl wärmer/kälter (3, 5) so oft drücken, bis der entsprechende Wert im Display angezeigt wird.
i Nach dem Einschalten und aktivieren der Kühl-Funktion, kann es einen Augenblick dauern, bis der Kompressor startet und das Gerät kühlt.
Wählen Sie durch mehrmaliges Drücken der Taste FAN SPEED (2) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel), Low (Niedrig) und Auto (automatische Regelung) ausgewählt werden können. Je nach gewählter Lüfterdrehzahl verändert sich auch das Betriebsgeräusch des Klimagerätes. Bevorzugen Sie einen möglichst leisen Betrieb, wählen Sie Low.
Die für den Raum am besten geeignete Temperatur während des Sommers liegt zwischen 24 °C und 27 °C. Es wird jedoch empfohlen, keine Temperatur einzustellen, die weit unter der Außentemperatur liegt.
i Beide Abflusskappen (11, Oberer Kondenswasser Abflus, 12 Unterer Kondenswasser Abfluss) sollten in diesem Modus geschlossen sein, um eine effiziente Kühlung zu ermöglichen. Das anfallende Kondenswasser wird im Gerätetank aufgefangen.
6.4 Entfeuchtungsmodus
Ideal zur Reduzierung der Raumluftfeuchtigkeit (Frühling und Herbst, Feuchträume, Regenperioden, usw.).
Beachten Sie, dass im Entfeuchtungsmodus die Luft kontinuierlich entfeuchtet wird und eine große menge an Kondenswasser anfällt. Das anfallende Kondenswasser muss über den oberen Abfluss (11) nach außen geführt werden. Leiten Sie das Wasser in ein geeignetes Gefäß und leeren Sie es, je nach Größe, regelmäßig aus.

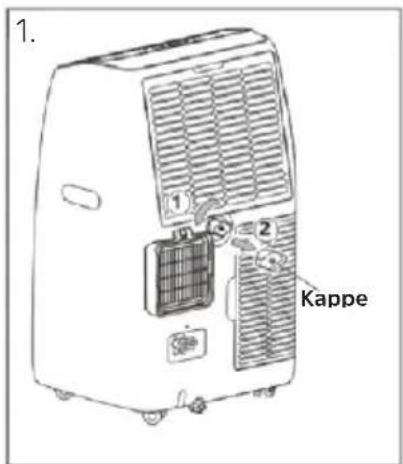

Entfernen Sie die obere Abflusskappe (Bild 1.).

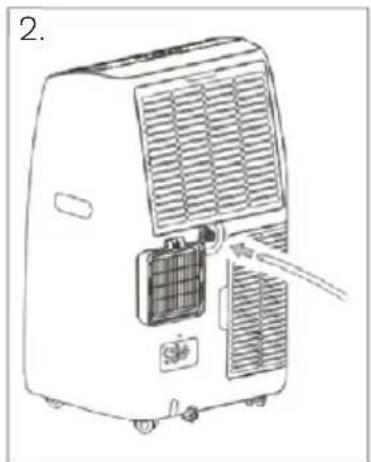

Schließen Sie den mitgelieferten oder einen geeigneten Schlauch am Anschluss an (Bild 2.) und führen Sie ihn in geeignetes Gefäß.
Drücken Sie die Taste MODE (6) so oft, bis Dry (A) leuchtet und gleichzeitig das Symbol für die automatische Lüftersteuerung Auto (B) leuchtet.
In diesem Modus wird die Lüfterdrehzahl vom Gerät automatisch ausgewählt und kann nicht manuell eingestellt werden.
Achten Sie darauf, den Kondenswasserschlauch nicht zu knicken.
Wenn Sie das Gerät in diesem Modus verwenden, muss der Abluftschlauch nicht angeschlossen werden.
Drücken Sie die Taste MODE (6) mehrmals, bis Fan (A) leuchtet. Wählen Sie durch mehrmaliges Drücken der Taste FAN SPEED (2) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel) oder Low (Niedrig) ausgewählt werden können.
Die automatische Regelung steht in diesem Modus nicht zur Verfügung.
6.6 Automatikmodus
Im Automatikmodus entscheidet das Gerät selbstständig anhand der aktuellen Raumtemperatur, in welchem Modus es arbeitet:
- Zwischen 20 °C und 23 °C = Lüftermodus
- Über 23 °C Raumtemperatur = Kühlmodus
Drücken Sie die Taste MODE (6) mehrmals, bis alle Modus-LEDs ausgeschaltet sind und im Display ein rotierender Balken erscheint.
Wählen Sie durch mehrmaliges Drücken der Taste FAN SPEED (2) die gewünschte Lüfterdrehzahl aus, wobei High (Hoch), Medium (Mittel) oder Low (Niedrig) ausgewählt werden können.
7 Timermodus
Mit dem Timer lässt sich das Einschalten oder Abschalten des Geräts automatisieren. Durch die effiziente Nutzung des Timer-Betriebs, kann Strom gespart werden, da das Gerät nur zu den eingestellten festen Zeiten im Betrieb ist.
7.1 Timer programmieren
Verzögertes Einschalten
Wählen Sie zuerst im Betrieb den Modus und die gewünschten Einstellungen (Lüfterdrehzahl, Temperatur). Schalten Sie dann das Gerät aus.
Drücken Sie im ausgeschalteten Zustand die Taste TIMER (1). Daraufhin blinken die Timer-LED (D) und die Stundenzahl im Display.
Drücken Sie innerhalb von 5 Sekunden die Taste TIMER erneut mehrmals, um die Stunden einzustellen, um die das Einschalten des Geräts verzögert werden soll.
Der Timer kann in 1-Stunden-Intervallen von 1 Stunde bis zu 24 Stunden eingestellt werden.
Ca. 5 Sekunden nach der Zeitwahl wird die Einstellung gespeichert, die Timer-LED leuchtet und das Display zeigt an, dass sich das Gerät im Standby-Modus befindet (--).
Nach ablauf der eingestellten Zeit startet das Gerät im zuletzt eingestellten Betriebsmodus.
Um die Einstellung zu löschen, drücken Sie die Timer-Taste erneut. Die Timeranzeige erlischt.
Verzögertes Ausschalten
Schalten Sie das Klimagerät ein und wählen Sie Modus, Temperatur und Lüfterdrehzahl.
Drücken Sie die Taste TIMER (1). Daraufhin blinken die Timer-LED (D) und die Stundenzahl im Display.
Drücken Sie innerhalb von 5 Sekunden die Taste TIMER erneut mehrmals, um die Stunden einzustellen, um die das Ausschalten des Geräts verzögert werden soll.
Der Timer kann in 1-Stunden-Intervallen von 1 Stunde bis zu 24 Stunden eingestellt werden.
Ca. 5 Sekunden nach der Zeitwahl wird die Einstellung gespeichert, die Timer-LED leuchtet.
Nach ablauf der eingestellten Zeit schaltet das Gerät in den Standbymodus.
Um die Einstellung zu löschen, drücken Sie die Timer-Taste erneut. Die Timeranzeige erlischt.
8 Bedienung mit der Fernbedienung
8.1 Batterien einlegen
Öffnen Sie den Deckel des Batteriefaches auf der Rückseite der Fernbedienung durch leichten Druck auf die markierte Stelle und schieben Sie den Deckel auf.
Die Batterien (LRO3, AAA, 1,5 V) unter Beachtung der richtigen Polung (Kennzeichnung im Batteriefach sichtbar) einlegen.
Batteriefach wieder schließen.
Wichtiger Hinweis zur Entsorgung von Batterien: Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie Batterien niemals in den normalen Hausmüll. Sie können verbrauchte Batterien bei Ihrem Fachhändler oder an speziellen Entsorgungsstellen unentgeltlich entsorgen.
Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt
aufsuchen! Bewahren Sie deshalb Batterien für Kleinkinder unerreichbar auf.
Das Gerät nur mit den für dieses Gerät zugelassenen Batterien betreiben.
Normale Batterien dürfen nicht geladen werden. Batterien dürfen nicht mit anderen Mitteln reaktiviert, nicht auseinandergenommen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
Batteriekontakte und Gerätekontakte vor dem Einlegen reinigen. Bei falsch eingelegter Batterien besteht Explosionsgefahr!
8.2 Übersicht
| 1 | Ein/Ausschalten | Lüftermodus | |
| ^ | Temperatur erhöhen | Betriebsmodus | |
| ∨ | Temperatur verringern | Luftauslass | |
| ∅ | Timermodus | Nachtmodus Sleep | |
| °C/°F | Umschaltung Temperatureinheit |
Die Grundsätzliche Bedienung mit der Fernbedienung erfolgt wie im Kapitel „6 Bedienung“ beschrieben. Drücken Sie die entsprechend beschriftete Taste, analog der Geräteoberseite.
Richten Sie die Fernbedienung auf die Oberseite des Klimagerätes. Beachten Sie den maximalen Abstand von 7 Metern.
8.3 Spezielle Funktionen mit der Fernbedienung
8.3.1 Lüftungsauslass
Der obere Lüftungsauslass öffnet und schließt sich leicht im gleichbleibenden Rhythmus. Möchten Sie den Lüftungsauslass in einer Position arretieren, drücken Sie die Taste Luftauslass auf der Fernbedienung.
Drücken Sie die Taste erneut, um das Schwenken automatisch zu regulieren.
8.3.2 Umschaltung der Temperatureinheit
Drücken Sie die Taste Umschaltung Temperatureinheit, um die Temperatureinheit, die im Display angezeigt wird, zwischen Grad/Celsius und Fahrenheit umzuschalten.
8.3.3 Nachtmodus
Im Nachtmodus werden das Display und die LED auf der Geräteoberseite gedimmt. Der Lüfter dreht auf niedrigster Stufe.
Wählen Sie den Kühl oder Automatik-Modus.
Drücken Sie die Taste SLEEP auf der Fernbedienung oder am Gerät.
Die anzeigen werden nun gedimmt und der Lüfter läuft mit niedrigster Drehzahl.
Im Kühlmodus wird die Temperatureinstellung für jede der ersten 2 Stunden schrittweise auf 1 °C über der ursprünglichen Solltemperatur erhöht. Dann hält das Gerät 6 Stunden lang die gleiche Temperatur und wechselt danach in den Standby-Modus.
Im Heizmodus wird die Temperatureinstellung für jede der ersten 3 Stunden schrittweise auf 1 °C unter die ursprüngliche Solltemperatur abgesenkt. Dann hält das Gerät 5 Stunden lang die gleiche Temperatur und wechselt danach In den Standby-Modus.
9 Service und Wartung
9.1 Kondenswasser ablassen
Mit der Zeit sammelt sich im Tank des Klimagerätes Kondenswasser. Insbesondere wenn das Gerät häufig im Kühl-Modus betrieben wird. Ist der Tank voll, stoppt das Gerät und im Display erscheint Ft (Full-Tank = Voller Tank).
Kondenswasser manuell ablassen:
Ziehen Sie den Netzstecker des Klimagerätes.
Stellen Sie ein geeignetes Gefäß unter den unteren Kondenswasser Abfluss (12, Seite 10).
Nehmen Sie die Kappe des Abflusses ab und lassen Sie das Wasser vollständig in den Auffangbehälter laufen.
Ist das Wasser abgelaufen, stecken Sie die Kappe wieder auf den Kondenswasser Abfluss.
Nehmen Sie das Klimagerät wieder in Betrieb.
Kondenswasser automatisch kontinuierlich ablassen:
Im Entfeuchtungsbetrieb muss das Kondenswasser kontinuierlich nach außen geführt werden. Hierfür ist der obere Kondenswasser Abfluss (11, Seite 10) vorgesehen.
Ziehen Sie den Netzstecker des Klimagerätes.
Stellen Sie ein geeignetes Gefäß unter den oberen Kondenswasser Abfluss (11, Seite 10).
Nehmen Sie die Kappe des Abflusses ab und montieren Sie einen geeigneten Schlauch am Abflussstutzen.
Der Schlauch sollte nun gerade nach unten in den Auffangbehälter geführt werden. Achten Sie darauf, den Schlauch nicht zu knicken.
Nehmen Sie das Klimagerät wieder in Betrieb und aktivieren Sie den Entfeuchtungsbetrieb.
Im Kühlmodus muss der obere Kondenswasser Abfluss verschlossen sein, um einen effizienten Betrieb zu gewährleisten.
9.2 Gerät reinigen
Schalten Sie das Gerät vor der Reinigung oder Wartung aus, indem Sie die ON/OFF Taste auf dem Bedienfeld oder der Fernbedienung drücken. Warten Sie einige Minuten und ziehen Sie dann den Netzstecker aus der Steckdose.
REINIGUNG DES GERÄTS
Reinigen Sie das Gerät mit einem leicht feuchten Tuch und trocknen Sie es anschließend mit einem trockenen Tuch vollständig ab.
Reinigen Sie die Klimaanlage niemals mit Wasser. Verwenden Sie niemals Benzin, Alkohol oder Lösungsmittel zur Reinigung des Geräts. Versprühen Sie niemals Insektizid-Flüssigkeiten oder ähnliches.
REINIGUNG DER FILTER
Damit Ihre Klimaanlage effizient arbeitet, sollten Sie die Filter jede Betriebswoche reinigen.
Die Filter können wie in der Abbildung rechts gezeigt ausgebaut werden.
Entfernen Sie Staubansammlungen auf dem Filtern mit einem Staubsauger.
Tauchen Sie ihn bei starker Verschmutzung in warmes Wasser und spülen Sie mehrmals nach. Das Wasser sollte lauwarm sein.
Lassen Sie den Filter nach dem Waschen vollständig trocknen und setzen Sie sie wieder ein.
Verwenden Sie niemals einen noch feuchten Filter. Dies kann zu Beschädigungen führen.
Fassen Sie bei offenen Filtergehäuse nicht an die Kühlrippen im Gerät. Diese sind scharfkantig und können zu Schnittverletzungen führen.
9.3 TÄTIGKEITEN ZUM START/ENDE DER SAISON
Start der Saison:
Überprüfen Sie das Netzanschlusskabel und den Netzstecker auf Beschädigungen. Überprüfen Sie die Grundsätzliche Installation des Gerätes und den Standort gemäß dieser Anleitung.
Ende der Saison:
Wenn die Klimaanlage über einen längeren Zeitraum hinweg nicht benutzt wird:
Entleeren Sie den Kondenswasserauffangbehälter vollständig und lassen Sie die untere Abflusskappe so lange offen, bis das Restwasser abgeflossen ist. Sobald der Tank vollständig entleert ist und kein Wasser mehr austritt, bringen Sie den Gummistopfen wieder an.
Entfernen und reinigen Sie den Filter, lassen Sie ihn vollständig trocknen und setzen Sie ihn dann wieder ein.
Entfernen Sie die Batterien aus der Fernbedienung.
Lagern Sie das Klimagerät an einem kühlen, trockenen Ort, fern von direkter Sonneneinstrahlung, extremen Temperaturen und übermäßigem Staub.
10 Fehlersuche
| Problem Ursache | Lösung | |
| Das Klimagerät startet nicht /schaltet nicht ein. | Keine Stromversorgung. Überprüfen Sie die Stromversorgung. | |
| Netzkabel nicht verbunden. | Stecken Sie das Netzkabel in eine Netzsteckdose. | |
| Schutzschaltung aktiv. Warten Sie 30 Minuten und versuchen Sie es erneut. Tritt der Fehler weiterhin auf, verständigen Sie den Service. | ||
| Das Klimagerät läuft nur kurze Zeit. | Der Abluftschlauch ist geknickt oder falsch angeschlossen. | Beachten Sie die Hinweise in der Bedienungsanleitung zum verlegen/anschließen des Abluftschlauches |
| Der Luftauslass / Abluftschlauch ist verstopft. | Überprüfen Sie Luftauslass / Abluftschlauch auf mögliche Verunreinigungen. | |
| Das Klimagerät arbeitet, Kühlt aber nicht. | Fenster /Gardinen /Vorhänge sind geöffnet. | Riegeln Sie den Raum gegen Sonneneinstrahlung ab und schließen Sie alle Fenster. |
| Andere Geräte im Raum verursachen Hitze (z.B. Fernseher, Öfen, Föhn). | Schalten Sie alle zusätzlichen Geräte im Raum ab. | |
| Der Abluftschlauch wurde nicht installiert oder nicht nach außen geführt. | Installieren Sie den Abluftschlauch korrekt. | |
| Die Kühlleistung ist nicht für den Raum geeignet, in dem das Klimagerät betrieben wird. | Beachten Sie die Technischen Daten des Klimagerätes. | |
| Während dem Betrieb treten unangenehme Gerüche auf. | Luftfilter ist verstopft oder dreckig. | Entfernen Sie den Luftfilter, reinigen Sie ihn nach Anweisung. |
| Nach einem Neustart, dauert es 3 Minuten, bis das Gerät wieder arbeitet. | Die Schutzschaltung des Kompressors verhindert einen sofortigen start, nachdem das Gerät aus und wieder eingeschaltet wurde. | Warten Sie 3 Minuten. Das Gerät arbeitet danach normal. |
| Im Display erscheinen folgende Fehlermeldungen: Lt PF Ft | Die Selbdiagnose hat einen Fehler erkannt. | Lt - Temperatur im Raum zu gering. Die De-Frost Funktion startet.PF - Sensor-Fehler. Verständigen Sie den ServiceFt - Kondenswassertank ist voll. Entleeren Sie den Tank wie in dieser Anleitung beschrieben. |
11 Technische Daten
| Kühlleistung 12.000 BTU/h / 3.5 kW (M) | 14.000 BTU/h / 4,1 kW (L) |
| Modi Kühlen, Ventilator, Entfeuchten, Timer | |
| Temperaturbereich 18 - 32 °C | |
| Raumgröße (max.) 40 m2 (M) | 46 m2 (L) |
| Entfeuchtungsleistung 32 Liter pro Tag (M) | 43 Liter pro Tag (L) |
| Luftumwälzung 350 - 460 m3/h | |
| Lautstärke 54 - 64 dB (M) | 55 - 65 dB (L) |
| Kühlmittel R290 (250g) (M) | R290 (270g) (L) |
| GWP Kühlmittel 3 | |
| Leistungsaufnahme Kühlen 1,13 kW/h (M) | 1,52 kW/h (L) |
| ERR (Kälteleistungszahl) 3.1 (M) | 2,6 (L) |
| Energieklasse Kühlen A+ (M) | A (L) |
| Ansaugdruck 1.2 MPa | |
| Auslassdruck 2.3 MPa | |
| Länge Abluftschlauch | 1.5 m (max.) |
| Durchmesser Abluftschlauch | 15 cm |
| CO2-Äquivalent | 0.00075 t (M)0.00081 t (L) |
| Kompressor LRA | 21,8 A (M)25 A (L) |
| Schutzklasse | IPXO |
| Display | LED-Display |
| Abemssungen (BxHxT) | 450 × 745 × 396 mm |
| Gewicht | 33,5 kg (M)34 kg (L) |
| Stromversorgung | Netzteil: internNennleistung: 1.350 W (M), 1.650 W (L)Frequenz: 50 HzNennspannung: 220 ... 240 V |
| Lieferumfang Mobiles Klimagerät. | Bedienungsanleitung, Fernbedienung, Abluft- und Kondenswasserschlauch, Fensterabdichtungs Kit |
12 Rechtliche Hinweise
TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.
Änderungen und Druckfehler vorbehalten. Stand 12/20. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.
TechniSat und TECHNIPOLAR 2 M / L sind eingetragene Warenzeichen der:
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Straße 3
D-54550 Daun/Eifel
www.technisat.de
Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
12.1 Servicehinweise
Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.
Hinweis!
Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:
Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar.
Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Staßfurt
13 Notizen
Instruction manual
TECHNIPOLAR 2 M / L
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Strasse 3
D-54550 Daun/Vulkaneifel, Germany
www.technisat.de
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
TechniSat Digital GmbH
TechniPark
Julius-Saxler-Strasse 3
D-54550 Daun/Eifel
www.technisat.de
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Stassfurt
13 Notatki
- Bedienungsanleitung Instruction manual
- Inhaltsverzeichnis
- Vorwort
- Sehr geehrte Kunden,
- Sicherheitshinweise
- Verwendete Zeichen und Symbole
- In dieser Bedienungsanleitung:
- Auf dem Gerät:
- Bestimmungsgemäßer Gebrauch
- Sicherer Umgang mit Klimageräten
- WARNUNG!
- WICHTIG - ERDUNGSMETHODE
- ELEKTRISCHE ANSCHLÜSSE
- Entsorgungshinweise
- Abbildungen
- Installationsanweisungen
- Ableiten der Abluft
- Fenster-Kit installieren
- Aufstellungsort
- Bedieneinheit
- Ein-und Ausschalten
- Kühlmodus
- Entfeuchtungsmodus
- Automatikmodus
- Timermodus
- Timer programmieren
- Verzögertes Einschalten
- Verzögertes Ausschalten
- Bedienung mit der Fernbedienung
- Batterien einlegen
- Übersicht
- Spezielle Funktionen mit der Fernbedienung
- Lüftungsauslass
- Umschaltung der Temperatureinheit
- Nachtmodus
- Service und Wartung
- Kondenswasser ablassen
- Kondenswasser manuell ablassen:
- Kondenswasser automatisch kontinuierlich ablassen:
- Gerät reinigen
- REINIGUNG DES GERÄTS
- REINIGUNG DER FILTER
- TÄTIGKEITEN ZUM START/ENDE DER SAISON
- Start der Saison:
- Ende der Saison:
- Fehlersuche
- Rechtliche Hinweise
- TechniSat Digital GmbH
- Servicehinweise
- Notizen
- Instruction manual
- TECHNIPOLAR 2 M / L
- Notatki
Marke : TECHNISAT
Modell : Technipolar 2 L
Kategorie : Klimaanlage
