IAN 352231 - Solar Außenbeleuchtung Livarno Lux - Kostenlose Bedienungsanleitung

Produkttyp	LED-Solarleuchten
Anzahl der Leuchten	5
Lichtquelle	1 x LED (nicht austauschbar) pro Leuchte
Nennleistung pro LED	Ca. 6 mW
Gesamtleistung	Ca. 30 mW (5 LEDs)
Batterietyp	1 x Ni-MH AAA, 1,2 V, 150 mAh pro Leuchte
Ladezeit	Abhängig von der Sonnenlichtintensität
Leuchtdauer (volle Ladung)	Ca. 8 Stunden
Abmessungen Solarzelle	Ca. 30 x 30 mm (L x B)
Schutzart	IP44 (spritzwassergeschützt)
Betriebsspannung	1,2 V DC
Temperaturbereich	Bis zu -21°C
Lieferumfang	5 Lampenköpfe mit Solarzelle, LED und Batterie; 5 Lampenschirme; 5 Stangen; 5 Erdspieße; Montageanleitung
Empfohlene Verwendung	Außenbereich (Rasen, Blumenbeet) mit direktem Sonnenlicht
Nicht geeignet für	Raumbeleuchtung im Haushalt
Batteriewechselintervall	Alle 12 Monate für optimale Leistung
Garantie	3 Jahre ab Kaufdatum
Wartung	Mit trockenem fusselfreiem Tuch reinigen; im Winter Schnee/Eis von der Solarzelle entfernen
Sicherheit	Kinder ab 8 Jahren nur unter Aufsicht; Batterien von Kindern fernhalten; nicht modifizieren
Entsorgung	Produkt und Batterien getrennt bei örtlichen Recyclingstellen

Häufig gestellte Fragen - IAN 352231 Livarno Lux

Wie schalte ich die Solarleuchten ein?

Schieben Sie den EIN/AUS-Schalter (5) vor dem Einsetzen des Solarzellengehäuses in den Lampenschirm in die Position EIN. Die Leuchten schalten sich bei Dämmerung automatisch ein und bei Tagesanbruch aus.

Warum schalten sich meine Solarleuchten nachts nicht ein?

Mögliche Ursachen: Der EIN/AUS-Schalter könnte auf AUS stehen, die Batterie könnte leer oder nicht geladen sein, oder es könnte Störungen durch andere Lichtquellen (z.B. Straßenlaternen) geben. Stellen Sie sicher, dass die Solarzelle direktes Sonnenlicht erhält und nicht beschattet ist. Wenn die Batterie alt ist, ersetzen Sie sie.

Wie lange bleiben die Leuchten nach vollständiger Ladung an?

Bei voller Ladung bleiben die Leuchten ca. 8 Stunden an.

Wie wechsle ich die Batterie?

Drehen Sie zuerst das Solarzellengehäuse gegen den Uhrzeigersinn, um es vom Lampenschirm zu trennen. Schalten Sie die Leuchte aus. Lösen Sie die Befestigungsschrauben (6) und hebeln Sie den Batteriefachdeckel (7) auf. Ersetzen Sie die alte Ni-MH AAA-Batterie durch eine neue mit denselben Spezifikationen (1,2 V, 150 mAh) und achten Sie auf die Polarität. Setzen Sie alles wieder zusammen und schalten Sie ein.

Kann ich diese Leuchten im Innenbereich verwenden?

Nein, diese Leuchten sind nur für den Außenbereich konzipiert und nicht für die Raumbeleuchtung im Haushalt geeignet.

Sind die Solarleuchten wasserdicht?

Sie haben die Schutzart IP44, d.h. sie sind spritzwassergeschützt, sollten aber nicht unter Wasser getaucht werden. Sie halten Regen aus, aber keine Überschwemmungen.

Wie lange dauert es, die Batterie zu laden?

Die Ladezeit hängt von der Sonnenlichtintensität und dem Winkel ab. Für beste Ergebnisse platzieren Sie die Solarzelle senkrecht zum Sonnenlicht. Es kann mehrere Tage direkter Sonneneinstrahlung dauern, um eine entladene Batterie vollständig zu laden.

Was soll ich tun, wenn die Leuchte flackert oder nicht funktioniert?

Überprüfen Sie auf Störungen durch andere Lichtquellen oder elektrostatische Entladungen. Entfernen Sie kurz die Batterie und setzen Sie sie wieder ein. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie. Wenn das nicht hilft, könnte das Produkt defekt sein.

Muss ich die Leuchten im Winter entfernen?

Ja, wenn Sie in einer Region mit strengen Wintern leben, wird empfohlen, die Leuchten zu entfernen, sie zu reinigen und in einem trockenen, warmen Raum zu lagern. Kalte Temperaturen verringern die Batterieleistung.

Wie entsorge ich das Produkt oder die Batterien?

Werfen Sie sie nicht in den Hausmüll. Recyclen Sie Batterien an dafür vorgesehenen Sammelstellen. Das Produkt selbst kann bei örtlichen Recyclingstellen recycelt werden. Kontaktieren Sie Ihre örtliche Behörde für Details.

BEDIENUNGSANLEITUNG IAN 352231 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

IAN 352231_2007

HU SI CZ SK

DE/AT/CH Montage-, Bedienungs- und

Sicherheitshinweise Seite 53

List of pictograms used......Page 6

Introduction......Page 6

Proper use......Page 7

Legende der verwendeten

Piktogramme......Seite 54

Einleitung...... Seite 54

Bestimmungsgemäße Verwendung......Seite 55

Teilebeschreibung...... Seite 55

Lieferumfang...... Seite 55

Technische Daten...... Seite 55

Sicherheitshinweise...... Seite 56

Produktspezifische Sicherheitshinweise ...... Seite 56

Sicherheitshinweise für Batterien/Akkus...... Seite 56

Funktionsweise......Seite 57

Inbetriebnahme......Seite 58

Produkt montieren......Seite 58

Produkt aufstellen...... Seite 58

Akku austauschen ...... Seite 58

Akku aufladen......Seite 59

Wartung und Reinigung......Seite 59

Fehler beheben......Seite 59

Entsorgung......Seite 60

Garantie......Seite 61

Abwicklung im Garantiefall...... Seite 61

Service......Seite 62

Legende der verwendeten Piktogramme
	Warn- und Sicherheitshinweise beachten!
	Spritzwassergeschützt
	Gleichstrom/-spannung
	Watt (Wirkleistung)
	Dieses Produkt ist nicht zur Raumbeleuchtung im Haushalt geeignet.
	Schutzhandschuhe tragen
	Explosionsgefahr!
	Umweltschäden durch falsche Entsorgung der Batterien/Akkus!
	Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Inkl. Ni-MH-Akku

LED-Solarleuchten

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Produkt dient zur Beleuchtung im Außenbereich. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

■ Dieses Produkt ist nicht zur Raumbeleuchtung

im Haushalt geeignet.

- Dieses Produkt eignet sich für extreme Tempe raturen bis -21 °C.

- Teilebeschreibung

1 Solarzellengehäuse

2 Lampenschirm

3 Stab

4 Erdspieß

5 ON-/OFF-Schalter

(EIN/AUS)

6 Befestigungsschrauben

7 Akkufachabdeckung

8 Akku

Lieferumfang

5 Leuchtenköpfe mit Solarzelle, LED und Akku

5 Lampenschirme

5 Stäbe

5 Erdspieße

1 Montageanleitung

Technische Daten

Betriebsspannung: 1,2 V ---

Akku: 1 x Ni-MH-Akku / AAA/

1,2V==/150mAh

Leuchtmittel: 1 x LED (nicht austauschbar)

Nennleistung LED: ca. 6 mW pro LED

Schutzart:

IP44 (spritzwassergeschützt)

Solarzelle: ca. 30 x 30 mm (L x B)

Leuchtdauer (bei

vollem Akku): ca. 8 Stunden

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Das Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Verwenden Sie das Produkt nicht, wenn Sie irgendwelche Beschädigungen feststellen.

Das Leuchtmittel ist nicht austauschbar.

Sollte das Leuchtmittel am Ende seiner Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.

- Produktspezifische Sicherheitshinweise

Achten Sie darauf, dass die Solarzelle nicht verschmutzt oder im Winter durch Schnee und Eis bedeckt ist. Dies verringert die Leistungsfähigkeit der Solarzelle.

Kalte Temperaturen haben negativen Einfluss auf die Akku-Betriebsdauer. Wenn Sie das Produkt längere Zeit nicht benötigen, z. B. im Winter, so sollte dieses gereinigt und in einem trockenen, warmen Raum aufbewahrt werden.

Sicherheitshinweise für Batterien / Akkus

■ LEBENSGEFAHR! Halten Sie Batterien / Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

■ Verschlucken kann zu Verbrennungen, Perforation von Weichgewebe und Tod führen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten.

EXPLOSIONSGEFAHR! Laden Sie nicht auf-ladbare Batterien niemals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.

■ Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern/direkte Sonneneinstrahlung.
Wenn Batterien / Akkus ausgelaufen sind, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit den Chemikalien! Spülen Sie die betroffenen Stellen sofort mit klarem Wasser und suchen Sie einen Arzt auf!

SCHUTZHANDSCHUHE TRAGEN! Ausge- laufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
■ Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!
Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp / Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen mit einem trockenen, fusselfreien Tuch oder Wattestäbchen!
Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

- Funktionsweise

Die eingebaute Solarzelle des Produkts wandelt bei Sonneneinstrahlung das Licht in elektrische Energie um und speichert diese in einem Ni-MH-Akku. Das Licht wird bei beginnender Dunkelheit eingeschaltet. Die eingebauten Leuchtdioden sind ein sehr langlebiges und energiesparendes Leuchtmittel. Die Leuchtdauer ist von der Sonneneinstrahlung, dem Einfallwinkel des Lichts auf die Solarzelle und der Temperatur (wegen der Temperaturabhängigkeit der Akkukapazität) abhängig. Ideal ist ein senkrechter Lichteinfallwinkel bei Temperaturen über dem Gefrierpunkt. Der Akku erreicht erst nach mehreren Lade- und Entladezyklen seine maximale Kapazität.

Inbetriebnahme

- Produkt montieren

Montieren Sie das Produkt gemäß Abbildungen A, C, D:

1. Drehen Sie das Solargehäuse 1 gegen den Uhrzeigersinn aus dem Lampenschirm 2 (siehe Abb. A).
2. Schieben Sie den ON-/OFF-Schalter 5 auf Position ON, um die Leuchte einzuschalten.
3. Setzen Sie das Solargehäuse 1 in den Lampenschirm 2 ein und drehen Sie es im Uhrzeigersinn fest.
4. Stecken Sie die Leuchte auf den Stab 3.
5. Nehmen Sie den Erdspieß 4 aus dem Stab 3 heraus und setzen Sie den Erdspieß 4 mit der Spitze nach unten zeigend in den Stab 3 ein (siehe Abb. C).
6. Ihr Produkt ist nun einsatzbereit (siehe Abb. D).

- Produkt aufstellen

Stecken Sie das montierte Produkt so weit in den Boden (Rasen, Blumenbeet), dass es stabil steht.
Achten Sie auf einen sicheren Stand. Wenden Sie bei der Montage bzw. beim Aufstellen keine Gewalt an, z. B. durch Hammerschläge. Dies beschädigt das Produkt. Um ein optimales Ergebnis zu erzielen, stellen Sie das Produkt an einem Ort auf, an dem die Solarzelle möglichst lange direktem Sonnenlicht ausgesetzt ist.
Stellen Sie sicher, dass die Solarzelle nicht von einer anderen Lichtquelle, wie z. B. Hof- oder Straßenbeleuchtung beeinflusst wird, da sich das Licht sonst in der Dämmerung nicht einschaltet.
Bei niedriger Helligkeit schaltet sich das Licht automatisch ein, bei normaler Umgebungshelligkeit schaltet sich das Licht wieder aus.

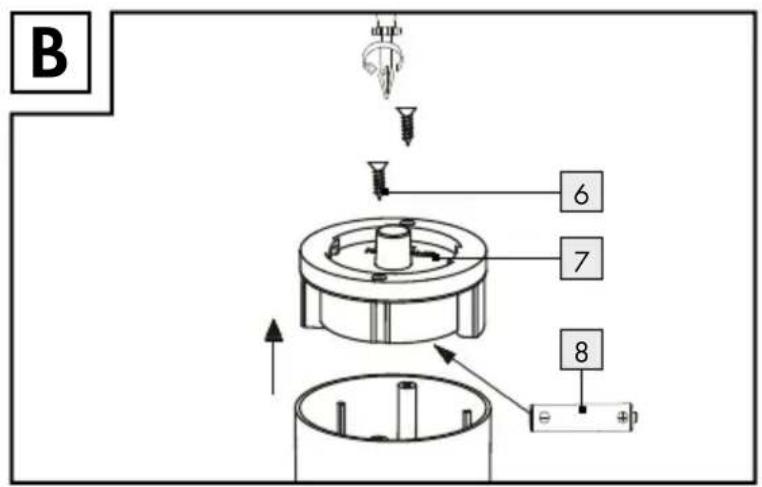

Akku austauschen

Um eine optimale Leistung zu erzielen, sollte der Akku alle

12 Monate ausgetauscht werden.

1. Trennen Sie das Solarzellengehäuse 1 vom Lampenschirm 2, indem Sie es gegen den Uhrzeigersinn drehen (siehe Abb. A). Schalten Sie die Leuchte mit dem ON-/OFF-Schalter 5 aus, indem Sie den Schalter auf die Position „OFF“ schieben.

2. Lösen Sie mittels eines kleinen Kreuzschlitzschraubendrehers die Befestigungsschrauben 6. Hebeln Sie anschließend

den Akkufachdeckel 7 des Solarzellengehäuses 1 mittels eines Schlitzschraubendrehers (siehe Abb. B) auf.

1. Drehen Sie den Akkufachdeckel 7 um, achten Sie darauf, dass Sie keine Kabel oder Kabelverbindungen beschädigen (siehe Abb. B).
2. Ersetzen Sie den alten Akku 8 durch einen neuen. Achten Sie beim Einsetzen auf die richtige Polarität. Diese wird im Akkufach angezeigt. Verwenden Sie nur Akkus des empfohlenen Typs (siehe „Technische Daten“).
3. Schließen Sie den Akkufachdeckel 7, ziehen Sie die Befestigungsschrauben 6 mittels eines kleinen Kreuzschlitzschraubendrehers an. Schieben Sie den ON-/OFF-Schalter 5 auf die Position „ON“.
4. Verbinden Sie das Solarzellengehäuse 1 wieder mit dem Lampenschirm 2. Setzen Sie anschließend die anderen Teile des Produkts zusammen (siehe Abb. C).

Akku aufladen

Achten Sie darauf, dass das Produkt eingeschaltet sein muss, wenn der Akku lädt. Die Ladedauer der Akkus bei Nutzung der Solarzelle ist abhängig von der Lichtintensität der Sonnenstrahlung und dem Einfallwinkel des Lichts auf die Solarzelle. Stellen Sie die Solarzelle möglichst senkrecht zum Lichteinfallwinkel auf. So erhalten Sie die höchste Strahlungsintensität.

● Wartung und Reinigung

Die Leuchtdioden sind nicht austauschbar. Das Produkt ist bis auf einen erforderlichen Akkuwechsel wartungsfrei.

☐ Reinigen Sie das Produkt regelmäßig mit einem trockenen, fusselfreien Tuch. Verwenden Sie bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch.

- Fehler beheben

Hinweis: Das Produkt enthält empfindliche elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Falls Sie Störungen in der Funktion feststellen, entfernen Sie solche Störquellen aus der Umgebung des Produkts.

Hinweis: Elektrostatische Entladungen können zu Funktionsstörungen führen. Entfernen Sie bei solchen Funktionsstörungen kurzzeitig die Akkus und setzen Sie diese erneut ein.

Fehler Ursache Lösung
Das Licht schaltet sich nicht ein, obwohl das Produkt den ganzen Tag von der Sonne angestrahlt wurde.	Künstliche Lichtquellen, wie z. B. Straßenlichter, stören das Produkt.	Montieren Sie das Produkt an einer Stelle, an der es nicht von anderen Lichtquellen gestört werden kann.
Das Licht schaltet sich nicht oder nur kurz ein.	Der Akku ist kaputt oder das Tageslicht hat nicht ausge-reicht.	Tauschen Sie den Akku aus, oder montieren Sie das Produkt an einer Stelle, an der es mehr Sonnenlicht erhält.

●Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien / Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer kommunalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

● Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456_7890) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung

(unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Service

DE ServiceDeutschland

Tel.: [phone]

E-Mail: [e-mail]

AT ServiceÖsterreich

Tel.:[phone]

E-Mail: [e-mail]

CH ServiceSchweiz

Tel.:[phone]

E-Mail: [e-mail]

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model no.: HG07458

Version: 01/2021

der Informationen: 10/2020

Ident.-No.: HG07458102020-4
