BEDIENUNGSANLEITUNG E035912 PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

IT

MT

TRAPANO A PERCUSSIONE RICARICABILE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 45

Bestimmungsgemäßer Gebrauch......Seite 46

Ausstattung......Seite 46

Lieferumfang......Seite 47

Technische Daten......Seite 47

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit......Seite 48

2. Elektrische Sicherheit......Seite 48

3. Sicherheit von Personen......Seite 48

4. Verwendung und Behandlung des Elektrowerkzeugs......Seite 49

5. Verwendung und Behandlung des Akkuwerkzeuges......Seite50

Gerätespezifische Sicherheitshinweise für Akku-Schlag-Bohrschrauber......Seite 50

Originalzubehör / -zusatzgeräte......Seite 50

Achtung Leitungen!......Seite 50

Inbetriebnahme

Zusatzhandgriff montieren......Seite 51

Akku-Pack laden....Seite 51

Akku-Pack ins Gerät einsetzen/entnehmen......Seite 51

Akkuzustand prüfen......Seite 51

2-Gang Getriebe......Seite 51

Drehmomentvorwahl....Seite 51

Bohren/Schrauben/Schlagbohren......Seite 52

Werkzeuge wechseln......Seite 52

Ein-/ausschalten......Seite 52

Sperre aktivieren....Seite 52

Drehzahl einstellen....Seite 52

Drehrichtung umschalten......Seite 52

Tipps und Tricks......Seite 52

Wartung und Reinigung......Seite 53

Service......Seite 53

Garantie......Seite 53

Entsorgung......Seite 53

Konformitätserklärung / Hersteller ......Seite 54

In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lesen!	W	Watt (Wirkleistung)
	Warn- und Sicherheitshinweise beachten!	— — —	Gleichstrom (Strom- und Spannungsart)
	Vorsicht vor elektrischem Schlag! Lebensgefahr!	Nm	Newtonmeter (Drehmoment)
	Bemessungs-Leerlaufdrehzahl Schutzklasse	II
	Volt (Wechselspannung) Bohrstufe (Drehmomentvorwahl)
	Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutzhandschuhe und eine Schutzbrille.	T	Bohrstufe (Schlagbohren)
	Tragen Sie geeignetes Schuhwerk.	Ah	Ampere-Stunde (Akku-Kapazität)
	Nur zur Verwendung in Innenräumen!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
	Spindelarretierung		Kinder vom Elektrowerkzeug fernhalten!
	Bohrfutter, Made in Germany		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Akku-Schlagbohrschrauber PSBS 24 A1

Bohren und Schrauben in Holz, Kunststoff und Metall

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

● Bestimmungsgemäßer Gebrauch

Dieses Gerät ist zum Bohren und Schrauben in Holz, Kunststoff und Metall, sowie zum Schlagbohren in Gestein, Ziegel und Beton bestimmt. Für Bohrungen in Granit empfehlen wir einen Bohrhammer. Benutzen

Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

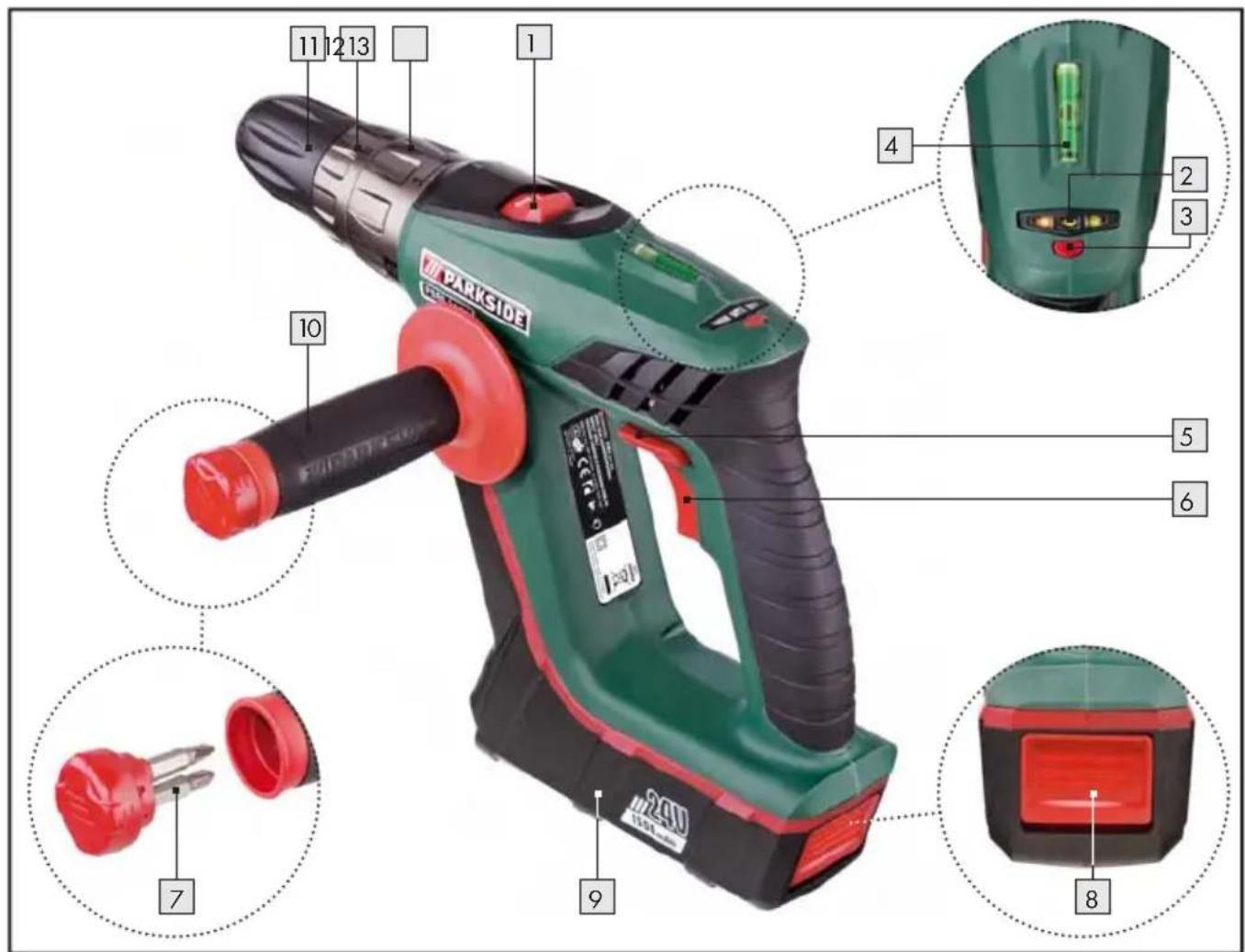

Ausstattung

1 Gangwahlschalter
2 LED-Display/Akkuzustand
3 Taste zur Prüfung des Akkuzustands
4 Wasserwaage
5 Drehrichtungsumschalter / Sperre
6 EIN-/AUS-Schalter/Drehzahlregulierung
7 Bit
8 Taste zur Entriegelung des Akkus
9 Akku-Pack
10 Zusatzhandgriff
11 Schnellspannfutter RÖHM
12 Einstellring Bohren / Schlagbohren

13 Drehmomentvorwahl
14 Akku-Schnell-Ladegerät
15 rote Ladekontroll-LED
16 grüne Ladekontroll-LED

Lieferumfang

1 Tragekoffer
1 Akku-Schlagbohrschrauber mit Akku-Pack
1 Zusatzhandgriff
2 Bits
1 Ladegerät
1 Bedienungsanleitung

- Technische Daten

Akku-Schlagbohrschrauber PSBS 24 A1:

Nennspannung: 24V ---
Nennleerlaufdrehzahl: 1. Gang: n _0 0-500 min ^-1
Nennleerlaufdrehzahl: 2. Gang: n 0-1800 min ^-1
Spannfutterweite: 1,0-13 mm
Max. Bohrdurchmesser: Metall: 13 mm
Holz: 30 mm
Mauerwerk
(Beton): 15 mm
Max. Drehmoment: 35 Nm
Größe: 324×68×237 mm

Ni-CD Akku-Pack PSBS 24 A1-1:

Nennspannung:	24	---	V
Kapazität:	1,5		(Ah)
Energiegehalt:	36		Wh

Akku-Schnell-Ladegerät PSBS 24 A1-2:

Nennspannung:	230 ~ 50 H Å , 105 W
Ladestrom:	3000 mA
Ladedauer:	90 min
Schutzklasse:

Geräusch und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 76 dB(A)

Schallleistungspegel: 87 dB(A)

Schalldruckpegel
(Schlagbohren in Beton): 87 dB(A)
Schallleistungspegel
(Schlagbohren in Beton): 98 dB(A)
Unsicherheit K: 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert
Unsicherheit K = 1,5 m / ♂,
Schrauben: Schwingungsemissionswert
Unsicherheit K = 1,5 m / ♂,

$$ \alpha_ {h, D} = 1, 6 8 2 \mathrm{m} / \mathrm{s} ^ {2}, $$

$$ \alpha_ {h} = 1, 1 0 9 \mathrm{m} / \mathrm{s} ^ {2}, $$

Schlagbohren

in Beton: Schwingungsemissionswert
Unsicherheit K = 1,5 m / ♂.

$$ \alpha_ {h, \mathrm{ID}} = 1 1, 2 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

⚠️ WARNING! Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) der sich oder St erzeuge Dämpfe

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in brennbare Flüssigkeiten, Gase iube befinden. Elektrowerkzeuge Funken, die den Staub oder die nztünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür

bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steck-dose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerk-zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

VORSICHT! EXPLOSIONSGE-

FAHR! Laden Sie nichtaufladbare Batterien niemals auf.

verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Ziehen Sie vor Reinigung oder Wartung von Ladegerät oder Akku-Pack immer den Netzstecker. Dies verhindert den unbeabsichtigten Start des Gerätes.
Laden Sie nie den Akku-Pack, wenn die Umgebungstemperatur unterhalb 10 °C oder oberhalb 40 °C liegt. Dadurch erreichen Sie eine hohe Lebensdauer des Akkus.
Die Lüftungsöffnungen des Ladegeräts müssen immer frei sein. Andernfalls droht Gefahr durch Überhitzung.
Bei Arbeiten am Gerät, sowie Transport, bzw. Aufbewahrung bringen Sie den Drehrichtungsumschalter 5 in die Mittelposition (Sperre), um unbeabsichtigtes Anlaufen zu verhindern.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und /oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

● Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Gebrauchsanweisung angegeben sind. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

● Achtung Leitungen!

⚠️ WARNUNG! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen

Gerätespezifische Sicherheitshinweise für Akku-Schlag-Bohrschrauber

Tragen Sie Gehörschutz beim Schlagbohren. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff 10. Der Verlust der Kontrolle über die Maschine kann zu Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug

stoßen, wenn Sie mit einem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. aufschlitzen.

- Inbetriebnahme

- Zusatzhandgriff montieren

☐ Schrauben Sie den Zusatzhandgriff abhängig von Ihrer Arbeitsweise rechts oder links am Gerät ein.

- Akku-Pack laden

HINWEIS: Ein neuer oder lange Zeit nicht genutzter Akku-Pack muss vor der ersten/emeuten Benutzung aufgeladen werden. Seine volle Kapazität erreicht der Akku-Pack nach ca. 3-5 Ladezyklen. Ein Ladevorgang dauert ca. 90 Minuten.

⚠ VORSICHT! Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen.

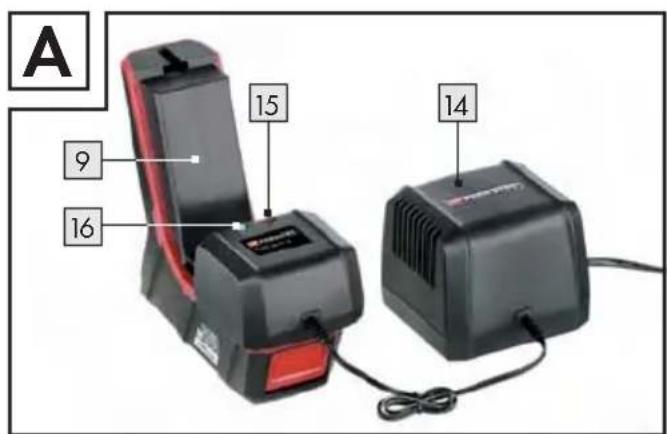

☐ Schieben Sie die Kupplung (siehe Abb. A) auf den Akku-Pack 9. Stecken Sie den Netzstecker in die Steckdose.
Die rote Ladekontroll-LED5 zeigt den Beginn des Ladevorgangs an. Sie erlischt, sobald der Akku-Pack 9 geladen ist.
Die grüne Ladekontroll-LED6 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 9 einsatzbereit ist.

HINWEIS: Ein durch den Arbeitsvorgang entladener und erwärmter Akku-Pack lässt sich nicht direkt aufladen. Der Ladevorgang startet aber automatisch, sobald der Akku-Pack entsprechend abgekühlt ist.

Laden Sie einen Akku-Pack 9 niemals unmittelbar nach dem Schnell-Ladevorgang ein zweites Mal auf. Es besteht die Gefahr, dass der Akku-Pack 9 überladen und dadurch die Lebensdauer von Akku und Ladegerät verringert wird.
Schalten Sie das Ladegeräte zwischen aufeinanderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.

- Akku-Pack ins Gerät einsetzen / entnehmen

Akku-Pack entnehmen:

Drehen Sie zur Akkuentnahme das Gerät um 180°.
Drücken Sie die Taste zur Entriegelung 8 und schieben Sie den Akku-Pack 9 aus dem Gerät.

Akku-Pack einsetzen:

□ Schieben Sie den Akku-Pack auf das Gerät.

- Akkuzustand prüfen

Drücken Sie die Taste Akkuzustand. Die Restleistung wird am LED-Display 2 angezeigt.

2-Gang Getriebe

Im ersten Gang (Gangwahlschalter 1 in Position: 1)

erreichen Sie eine Drehzahl von ca. 500min ^-1 und ein hohes Drehmoment. Beispielsweise für Schraubarbeiten mit geringen Schraubendurchmessern.

Im zweiten Gang (Gangwahlschalter 1 in Position: 2)

erreichen Sie eine Drehzahl von ca. 1800min ^-1 und ein geringeres Drehmoment. Beispielsweise für schnellen Bohrfortschritt in Mauerwerk oder große Bohr-/Schraubdurchmesser.

Drehmomentvorwahl

Sie können über die Drehmomentvorwahl 13 die Drehkraft einstellen. Ist die eingestellte Drehkraft erreicht, trennt die Kupplung den Antrieb. Dadurch können Sie Schrauben in eine vorbestimmte Tiefe einschrauben, ideal z.B. für Serienverschraubungen.

□ Wählen Sie eine niedrige Stufe für kleine Schrauben, weiche Werkstoffe.
Wählen Sie eine hohe Stufe für große Schrauben, harte Werkstoffe, bzw. beim Herausdrehen von Schrauben.

Inbetriebnahme

Wählen Sie für Bohrarbeiten die Bohrstufe, indem Sie die Drehmomentvorwahl in die Position einstellen.

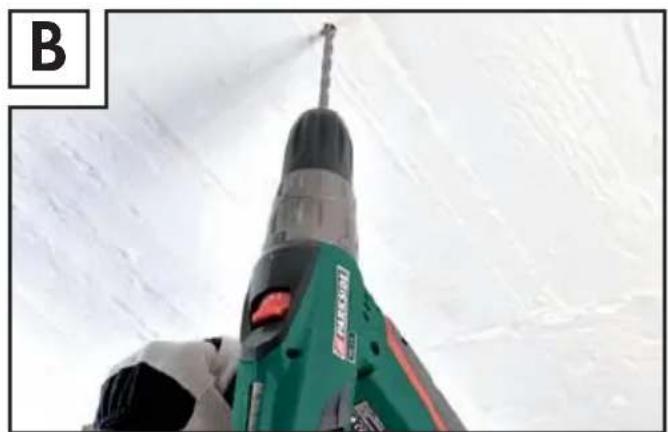

● Bohren/Schrauben/Schlagbohren

Bohren / Schrauben:

□ Drehen Sie den Einstellring 12 auf das Symbol

Schlagbohren:

□ Drehen Sie den Einstellring 12 auf das Symbol

- Werkzeuge wechseln

Ihr Akku-Schlag-Bohrschrauber hat eine vollautomatische Spindelarretierung SPINDLE LOCK und ist mit einem einhülsigen Bohrfutter mit Radialverriegelung „Made in Germany“ von RÖHM ausgestattet.

Beim Stillstand des Motors wird der Antriebsstrang verriegelt, so dass Sie das Schnellspannbohrfutter 11 durch Drehen in Pfeilrichtung öffnen können (sehen Sie Beschriftung vorne am Bohrfutter „←AUF/OPEN“).

Nachdem Sie das gewünschte Werkzeug eingesetzt haben, drehen Sie das Bohrfutter in Pfeilrichtung bis kein Überrasten (Click!) mehr zu hören ist (sehen Sie Beschriftung vorne am Bohrfutter „ZU/CLOSE“). Das Bohrfutter verriegelt dadurch automatisch. Die Spindelarretierung löst sich mit Starten des Motors (Betätigung des EIN-/AUS-Schalters 6).

- Ein-/ausschalten

Drücken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter 6 und halten Sie ihn gedrückt.
☐ Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 6 los.

- Sperre aktivieren

Drücken Sie den Drehrichtungsumschalter in die Mittelposition. Der EIN-/AUS-Schalter ist blockiert.

Drehzahl einstellen

Der EIN-/AUS-Schalter 6 verfügt über eine variable Drehzahlregelung.

Drehzahl erhöhen:

☐ Erhöhen Sie den Druck auf den EIN-/AUS-Schalter 6.

Drehzahl verringern:

□ Verringern Sie den Druck auf den EIN-/AUS-Schalter 6. Die integrierte Motorbremse sorgt für schnellen Stillstand – ideal z.B. für Serienverschraubungen.

• Drehrichtung umschalten

Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter 5 nach rechts, bzw. links durchdrücken.

- Tipps und Tricks

Bohren in Metall: Verwenden Sie Metallbohrer (HSS). Für beste Ergebnisse sollten Sie den Bohrer mit Öl kühlen. Metallbohrer können Sie auch zum Bohren in Kunststoff verwenden.

Bohren in Gestein: Verwenden Sie einen Hartmetallbestückten Steinbohrer.

Bohren in Holz: Verwenden Sie einen Holzbohrer mit Zentrierspitze, für tiefe Bohrungen verwenden Sie einen „Schlangenbohrer“, für großen Bohr-Durchmesser einen Forstner-Bohrer. Kleine Schrauben in weichem Holz können Sie auch ohne Vorbohren direkt eindrehen.

● Wartung und Reinigung

Der Akku-Schlag-Bohrschrauber ist wartungsfrei.

☐ Reinigen Sie das Gerät regelmäßig, direkt nach Abschluss der Arbeit.
□ Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.

⚠️ WARNUNG! Öffnen Sie niemals die Geräte. Lassen Sie Reparatur- oder Austauscharbeiten nur von der Servicestelle oder einer Elektrofachkraft durchführen.

- Service

⚠️ WARNUNG! Lassen Sie Ihre Geräte nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

WARNING! Lassen Sie den Austausch deteckes oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführen.

Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE

Service Deutschland

Tel.: [phone]

(0,14 EUR / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR / Min.)

e-mail: [e-mail]

IAN 64192

AT

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

e-mail: [e-mail]

IAN 64192

CH

Service Schweiz

Tel.: [phone]

(0,08C HF/Min., Mobilfunk max. 0,40 CHF/Min.)

e-mail: [e-mail]

IAN 64192

- Entsorgung

Die Verpackung besteht aus umwelt freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EC recycelt werden. Lesen Sie hierzu auch die speziellen Sicherheitshinweise für Ladegerät und Akku-Pack. Geben Sie Akku und/oder Gerät über die angebotenen Sammeleinrichtungen zurück.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklärung/Hersteller €

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 60745-1:2009

EN 60745-2-1:2010

EN 60745-2-2:2010

EN 55014-1:2006

EN 55014-2:1997+A1+A2

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-29:2004

EN 62233:2008

EN 61000-3-2:2006

EN 61000-3-3:2008

Typ/ Gerätebezeichnung:

Akku-Schlagbohrschrauber PSBS 24 A1

Herstellungsjahr: 04-2011

Seriennummer: IAN 64192

Bochum, 30.04.2011

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN 64192

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum
