BEDIENUNGSANLEITUNG LS 2400 BLAUPUNKT

1. Herzlichen Dank für Ihr Vertrauen! 3
2. Sicherheitshinweise 4
3. Lieferumfang 7
4. Geräteübersicht 8
5. Aufstellen des Gerätes 11

5.1 Senkrecht stehend.... 12
5.2 Waagerecht liegend 13
5.3 Wandmontage.... 13

1. Stromversorgung 15

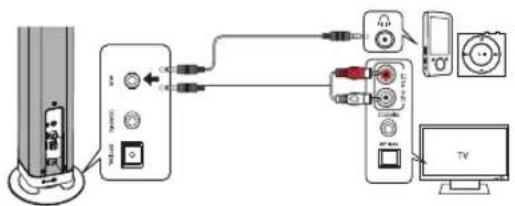

2. Anschlüsse 16
3. Bedienung 17

8.1 Lautsprecher und Subwoofer verbinden 17
8.2 Grundbedienung 17
8.3 Bluetooth-Verbindung aufbauen 19

1. Reinigung 20

2. Hinweis zur Konformitätserklärung 20

3. Problemlösungen 21
4. Entsorgen 22
5. Technische Daten 23

LS 2400

BLAUPUNKT

1. HERZLICHEN DANK FÜR IHR VERTRAUEN!

Wir gratulieren Ihnen zu Ihrem neuen Blaupunkt 2.1 Soundsystem und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.

Um eine stets optimale Funktion und Leistungsbereitschaft Ihres 2.1 Soundsystems zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur so weit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.

Bewahren Sie diese Anleitung auf.

Falls Sie das 2.1 Soundsystem einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Blaupunkt 2.1 Soundsystem!

LS 2400

BLAUPUNKT

2. SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Dies ist ein Gerät der Unterhaltungselektronik.

Das Gerät ist für die Tonwiedergabe von Audio- / Videogeräten vorgesehen.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.

Warnhinweise

Falls notwendig, werden folgende Warnhinweise in dieser Bedienungsanleitung verwendet:

GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.

WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.

VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.

HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.

Allgemeine Hinweise

• Das Typenschild befindet sich auf der Rückseite des Subwoofers.
• Verpackungsmaterial und Schutzfolien sind kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Um Gefährdungen zu vermeiden, nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt bzw. im Service-Center durchführen.

LS 2400

BLAUPUNKT

Umgebungsbedingungen

• Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät oder in unmittelbare Nähe.
• Wenn Sie das Gerät in einem Regal aufstellen, halten Sie einen Abstand von mindestens 10 cm zu allen Seiten ein.
• Sollte doch einmal Flüssigkeit in das Gerät gelangt sein, ziehen Sie sofort den entsprechenden Netzstecker. Benutzen Sie das Gerät in diesem Fall nicht mehr, sondern lassen Sie dieses durch einen Fachbetrieb überprüfen.
• Verwenden Sie das Gerät nur in moderatem Klima.
• Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
• Verwenden Sie das Gerät nicht in der Nähe eines Heizkörpers.
• Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.
• Verwenden Sie das Gerät nicht im Freien und nicht in der Nähe von Wasserflächen, z. B. Badewannen.
• Warten Sie mit dem Anschluss der Netzstecker, wenn das Gerät von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Wenn das Gerät Zimmertemperatur erreicht hat, kann das Gerät gefahrlos in Betrieb genommen werden.

Stromversorgung

• Schließen Sie die Netzstecker nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an, deren Spannung der Angabe auf dem Typenschild entspricht. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich sein.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Teile davon sichtbare Schäden aufweisen oder wenn das Gerät zuvor fallen gelassen wurde.
• Stecken Sie die Netzstecker erst dann in eine Steckdose, wenn die Netzkabel mit den Geräten verbunden sind.
• Achten Sie darauf, dass die Netzkabel nicht durch scharfe Kanten oder heiße Stellen beschädigt werden können.
• Achten Sie darauf, dass die Netzkabel nicht eingeklemmt oder gequetscht werden.
• Um die Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen.
• Verlegen Sie die Netzkabel so, dass sie nicht zur Stolperfalle werden.

LS 2400

BLAUPUNKT

- Ziehen Sie die Netzstecker aus der Steckdose, ... ... wenn eine Störung auftritt, ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.

- Um das Gerät vollständig vom Netz zu trennen, ziehen Sie die Netzstecker aus der Steckdose heraus.

Bei Störungen

• Ziehen Sie sofort die Netzstecker, wenn das Gerät beschädigt ist.
• Beschädigte Geräte bzw. beschädigte Netzkabel dürfen nicht mehr verwendet werden.
• GEFAHR! Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort das Netzteil ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.
• Benutzen Sie das Gerät nicht, wenn Teile davon sichtbare Schäden aufweisen oder wenn das Gerät zuvor fallen gelassen wurde. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden.

Reinigung und Pflege

- Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

Batterie

• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort ärztliche Hilfe in Anspruch genommen werden.
  • Die Batterie darf nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinandergenommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Reinigen Sie Batterie- und Gerätekontakte vor dem Einlegen der Batterie.
• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.
• Beachten Sie beim Einlegen der Batterie die richtige Polarität (+/ -).
• Entfernen Sie die Batterie aus der Fernbedienung, wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen. Die Batterie könnte auslaufen und die Fernbedienung beschädigen.
• Setzen Sie die Batterie keinen extremen Bedingungen aus, legen Sie z. B. die Fernbedienung nicht auf Heizkörpern ab und setzen Sie sie nicht direkter Sonneneinstrahlung aus. Es besteht ansonsten erhöhte Auslaufgefahr.
• Nehmen Sie eine leere Batterie umgehend aus der Fernbedienung! Es besteht eine erhöhte Auslaufgefahr.

LS 2400

BLAUPUNKT

- Wenn Batteriesäure ausgelaufen ist, vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie bei Kontakt mit der Säure die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

3. LIEFERUMFANG

Bevor Sie mit der Inbetriebnahme Ihrer Soundbar beginnen, vergewissern Sie sich bitte, dass Ihre Lieferung vollständig ist:

2 Soundbars (links/rechts)

1 Fernbedienung mit Batterie CR2025, 3 V

2 Netzkabel 2 Wandhalterungen 1 Audiokabel

3,5 mm ∅

2 Standfüße (links/rechts)

3 Kunststofffüße

ohne Abbildung: 2 abnehmbare Abdeckklappen / 1 Bedienungsanleitung

LS 2400

BLAUPUNKT

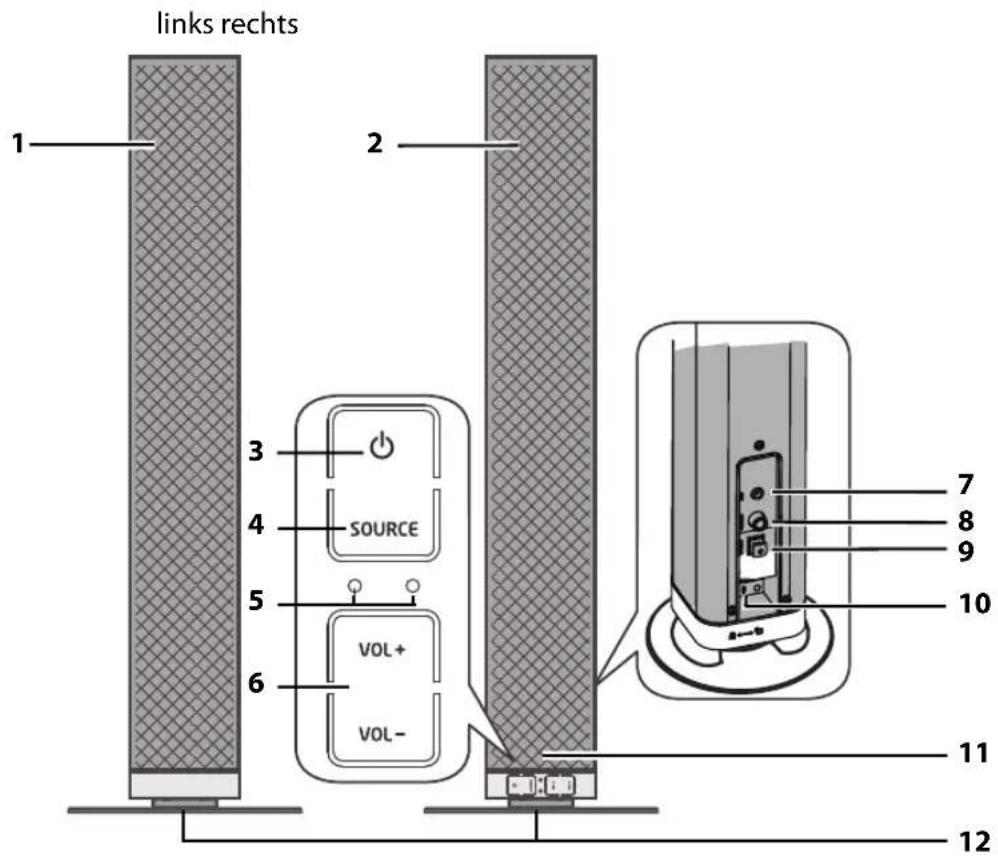

4. GERÄTEÜBERSICHT

Soundbar

1 linker Lautsprecher

2 rechter Lautsprecher

3 Gerät in Standby-Betrieb schalten / aus Standby-Betrieb einschalten

4 SOURCE Anschlussart wählen

5 LED-Anzeige

Standby-Betrieb: leuchtet rot

AUX: leuchtet grün

OPTICAL: leuchtet orange

COAXIAL: blinkt orange

BT: leuchtet blau

bestehende Bluetooth-Verbindung: leuchtet blau

6 VOL- / VOL + Lautstärke verringern / erhöhen

LS 2400

BLAUPUNKT

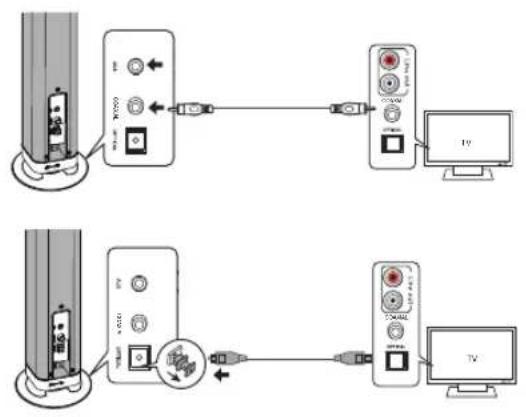

7 A U X 3,5 mm ∅ Stereo-Klinkenbuchse: Analoger Eingang zur Verbindung mit externen Audiogeräten

8 OPTICAL TOSLINK-Buchse: Digitaler optischer Eingang zur Verbindung z. B. mit Fernseher, DVD-Player

9 COAXIAL Cinchbuchse: Digitaler elektrischer Eingang zur Verbindung z. B. mit Fernseher, DVD-Player

10 AC\~ Buchse für Netzkabel

11 Infrarotsensor

12 linker und rechter Standfuß

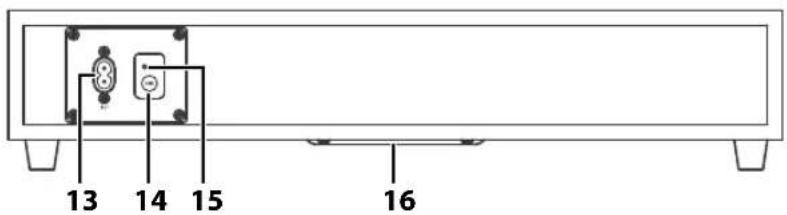

Kabelloser Subwoofer

13 AC\~Netzkabel

14 PAIR Taste: Verbindung zum Soundsystem herstellen

15 LED: leuchtet, wenn Verbindung zum Soundsystem hergestellt ist, blinkt während des Verbindungsaufbaus, ist aus, wenn keine Verbindung besteht.

16 Lautsprecher

LS 2400

BLAUPUNKT

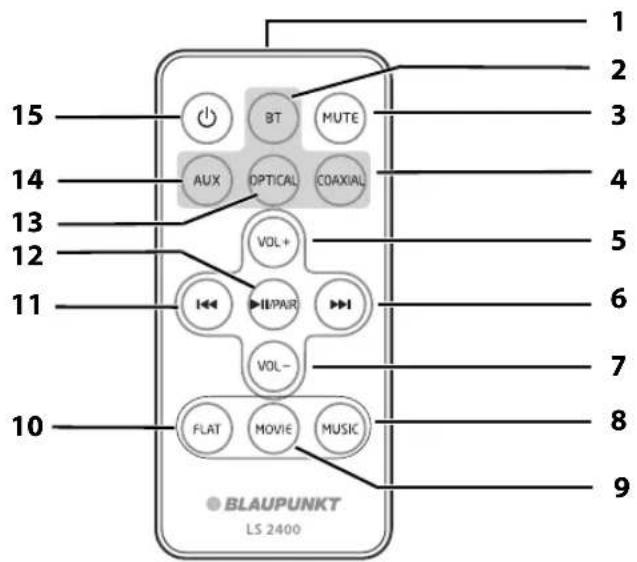

Fernbedienung

1 Infrarot-Sender
2 B T auf Bluetooth schalten
3 M U T E Stummschalttaste
4 COAXIAL auf Eingang COAXIAL schalten
5 V O L + Lautstärke erhöhen
6 ▶▶I Bei BT: zum nächsten Titel
7 V O L - Lautstärke verringern
8 MUSIC voreingestellte Klangfarbe für Musik (MUSIC) wählen
9 MOVIE voreingestellte Klangfarbe für Filme (MOVIE) wählen
10 FLAT Klangfarbe unverändert lassen (FLAT)
11 |◀◀ Bei BT: zum vorherigen Titel
12 ▶II/ PAIR Bei BT: Wiedergabe starten und anhalten / Taste gedrückt halten, um Verbindung zum Soundsystem herzustellen und zu trennen
13 OPTICAL auf Eingang OPTICAL schalten
14 AUX auf Eingang AUX schalten
15 Gerät in Standby-Betrieb schalten / aus Standby-Betrieb einschalten

LS 2400

BLAUPUNKT

5. AUFSTELLEN DES GERÄTES

Sie haben drei verschiedene Möglichkeiten das Soundsystem aufzustellen.

senkrecht, stehend Die Lautsprecher stehen einzelnd und sind über ein Audiokabel verbunden.

waagerecht, liegend Die Lautsprecher sind direkt verbunden.

waagerecht, hängend Die Lautsprecher sind direkt verbunden und hängen an der Wand.

• Entfernen Sie sämtliches Verpackungsmaterial.
• Überprüfen Sie, ob das Gerät unbeschädigt ist.
• Stellen Sie die Lautsprecher und den Subwoofer auf eine ebene Fläche oder hängen Sie die Lautsprecher an eine ausreichend stabile Wand.
• Achten Sie darauf, dass zwei Steckdosen in der Nähe sind.
• Wenn Sie das Gerät an einem Fernseher anschließen, platzieren Sie das Gerät möglichst mittig unterhalb des Fernsehers.

LS 2400

BLAUPUNKT

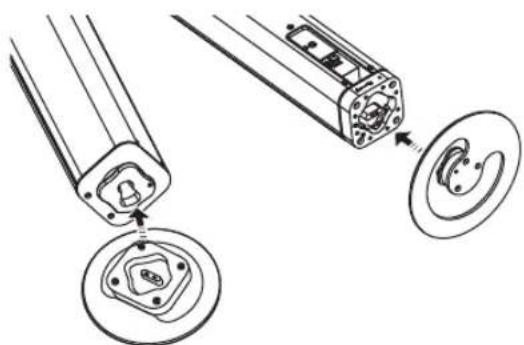

5.1 SENKRECHT STEHEND

1. Lösen Sie die beiden Standfüße voneinander, in dem Sie sie gegeneinander drehen.

2. Stecken Sie die Standfüße auf den passenden Lautsprecher.

3. Stellen Sie die Lautsprecher hin und drehen Sie sie eine kleine Drehung gegen den Uhrzeigersinn.

1. Falls noch nicht geschehen, verbinden Sie die Lautsprecherkabel, in dem Sie die Stecker zusammenstecken.
2. Stellen Sie die Lautsprecher links und rechts vom Fernseher auf.

LS 2400

BLAUPUNKT

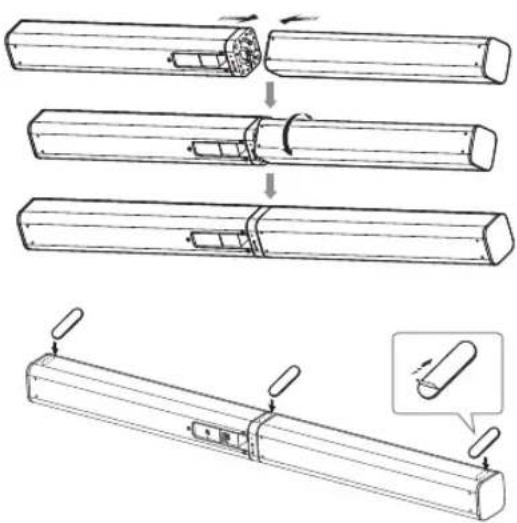

5.2 WAAGERECHT LIEGEND

1. Stecken Sie die beiden unteren Enden der Lautsprecher ineinander.

2. Verdrehen Sie die Lautsprecher gegeneinander.

3. Ziehen Sie die Schutzfolien von den Kunststofffüßen.

4. Kleben Sie die Kunststofffüße an die Unterseite der Lautsprecher. Die Unterseite muss Trocken und staubfrei sein.

HINWEIS: Kleben Sie die Kunststofffüße auf keinen Fall auf die Rückseite mit den Anschlüssen.

1. Legen Sie den Lautsprecher z. B. auf ein Sidebord, vor oder unter den Fernseher.

5.3 WANDMONTAGE

Sie benötigen zusätzlich:

2 Schrauben 3 - 8 mm Durchmesser und mindestens 30 mm lang

2 Dübel, die zu den Schrauben passen.

1 Kreuzschlitzschraubendreher

HINWEIS: Die Wahl der Schrauben hängt von der Beschaffenheit der Wand ab. Die Wahl der Dübel hängt von den verwendeten Schrauben und der Beschaffenheit der Wand ab.

WARNUNG!

Beachten Sie bei der Wandmontage:

- Das Befestigungsmaterial muss auf die Beschaffenheit der Wand abgestimmt sein. Verwenden Sie ggf. anderes Befestigungsmaterial als das mitgelieferte.

- Vergewissern Sie sich, dass sich am Montageort in der Wand keine Leitungen (z. B. Strom, Wasser, Gas) befinden.

- Beachten Sie, dass die Lautsprecher an eine Steckdose angeschlossen werden müssen.

LS 2400

BLAUPUNKT

- Lassen Sie ggf. die Wandmontage durch einen Fachmann ausführen.

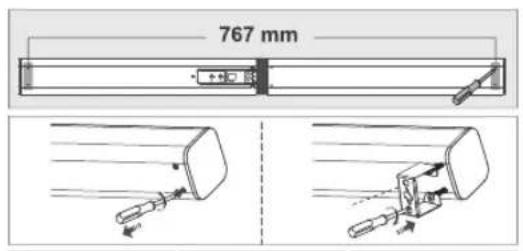

1. Lösen Sie die 4 Schrauben an den seitlichen Enden auf der Rückseite des Gerätes.

2. Befestigen Sie mit diesen Schrauben die beiden Wandhalterungen am Gerät.

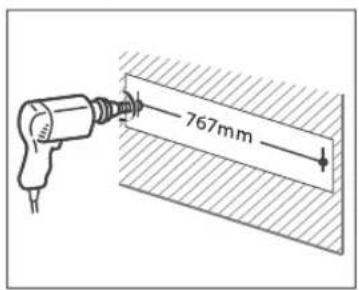

3. Bohren Sie 2 Löcher auf gleicher Höhe im Abstand von 767 mm. Der Abstand zum darüber hängenden Fernseher soll mindestens 50 mm betragen.

4. Stecken Sie die Dübel in die Bohrlöcher.

5. Drehen Sie die Schrauben in die Dübel. Drehen Sie diese nur so weit hinein, bis der Schrauben-kopf noch 5 mm Abstand zur Wand hat.

1. Stecken Sie alle verwendeten Kabel in die Anschlüsse auf der Rückseite des Gerätes.
2. Verbinden Sie das Netzkabel mit dem Gerät.
3. Hängen Sie das Gerät mit den Wandhalterungen an den Schrauben auf.

LS 2400

BLAUPUNKT

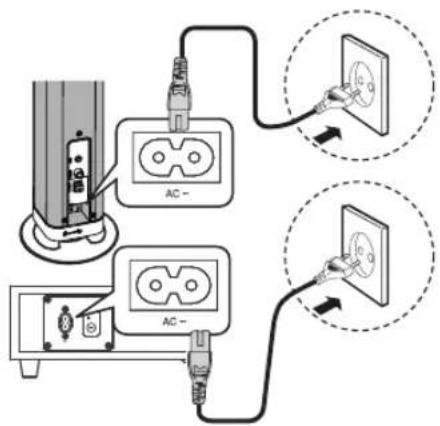

6. STROMVERSORGUNG

Fernbedienung

• Die Fernbedienung wird mit einer eingelegten Batterie geliefert. Ziehen Sie vor der Inbetriebnahme den Kunststoffstreifen aus der Fernbedienung.

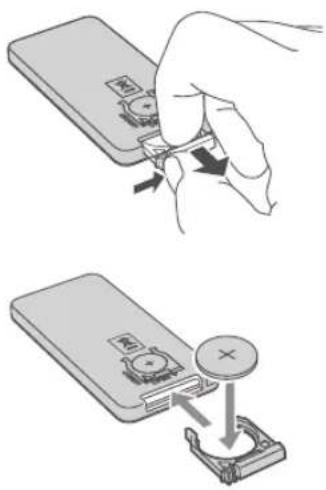

Batterie der Fernbedienung einlegen/wechseln

GEFAHR! Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch denselben oder einen gleichwertigen Typ.

1. Drücken Sie den kleinen Hebel an der Seite des Batteriehalters etwas in Richtung Mitte und ziehen anschließend den Batteriehalter in Pfeilrichtung aus der Fernbedienung.

2. Legen Sie die Batterie CR2025 (3 V) ein, bzw. tauschen Sie die alte Batterie gegen eine neue. Der Pluspol (+) der Batterie muss nach oben zeigen.

3. Schieben Sie den Batteriehalter in die Fernbedienung.

Netzanschluss

1. Schließen Sie alle Geräte an, bevor Sie die Stromversorgung herstellen.

2. Verbinden Sie die Netzkabel mit den Anschlüssen AC\~ am Lautsprecher und am Subwoofer.

3. Stecken Sie die Netzstecker in gut zugängliche Steckdosen, deren Spannung der Angabe auf dem Typenschild des Gerätes entspricht. Die Steckdosen müssen auch nach dem Anschließen weiterhin gut zugänglich sein.

HINWEIS: Um den Lautsprecher vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

BLAUPUNKT

7. ANSCHLÜSSE

VORSICHT: Achten Sie darauf, dass die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Lesen Sie auch die Bedienungsanleitungen der Geräte, die Sie anschließen wollen.

HINWEIS: Es ist möglich, dass an der Tonqelle, z. B. dem Fernseher, der entsprechede digitale Tonausgang (Optisch oder Coaxial) gewählt werden muss. Anderenfalls kann es sein, dass Sie keinen Ton hören.

• An der Cinchbuchse des digitalen Eingangs COAXIAL und der TOSLINK-Buchse des digitalen Eingangs OPTICAL können Sie z. B. Fernseher oder DVD-Player anschließen.
• Bevor Sie ein TOSLINK-Kabel in die Buchse OPTICAL stecken, ziehen Sie die Schutzkappe aus der Buchse.
• Um ein Gerät an den Eingang COAXIAL anzuschließen, verwenden Sie das Koaxialkabel mit Cinchsteckern.
  • Falls Sie die Soundbar an der Wand montiert betreiben, verwenden Sie für den Eingang COAXIAL und OPTICAL ggf. Winkeladapter mit max 20 mm Länge für Cinch- bzw. TOSLINK-Kabel.

AUX

• An der 3,5 mm ∅ Klinkenbuchse des Stereo-Eingangs AUX können Sie z. B. einen MP3-Player oder Fernseher anschließen.
• Um ein Gerät an den Eingang AUX anzuschließen, verwenden Sie das mitgelieferte Stereo-Klinkenkabel 3,5 mm ∅ mit Winkelstecker.

LS 2400

BLAUPUNKT

8. BEDIENUNG

8.1 LAUTSPRECHER UND SUBWOOFER VERBINDEN

Der Subwoofer und der Lautsprecher sollten in einem Raum stehen und nicht weiter als 6 Meter voneinander entfernt sein.

Automatisches Verbinden

Das automatische Verbinden startet, wenn Sie die Netzstecker des Lautsprechers und des Subwoofers mit einer Steckdose verbinden.

- Die Pairing LED auf der Rückseite des Subwoofers blinkt, während die Geräte verbunden werden.

- Die Pairing LED leuchet, wenn die Geräte verbunden sind.

Manuelles Verbinden

Sollte ein manuelles Verbinden erforderlich sein, gehen Sie so vor:

1. Stellen Sie sicher, dass alle Kabel mit dem Lautsprecher verbunden sind.

2. Drücken Sie die Taste PAIR auf der Rückseite des Subwoofers für einige Sekunden. Die Pairing LED auf der Rückseite des Subwoofers blinkt schnell während der Subwoofer in den Pairing-Modus geht.

3. Drücken Sie die Taste auf der Fernbedienung oder am Gerät, um den Lautsprecher einzuschalten. Wurde die Verbindung hergestellt, leuchtet die Pairing LED auf der Rückseite des Subwoofers.

4. Sollte die Verbindung fehlgeschlagen sein, blinkt die Pairing LED. In diesem Fall ziehen Sie den Netzstecker für 3 Minuten und versuchen es dann erneut.

8.2 GRUNDBEDIENUNG

Alle Einstellungen können Sie bequem mit der Fernbedienung und mit den Bedienelementen am Gerät ausführen. In der Anleitung wird in der Regel die Bedienung mit der Fernbedienung beschrieben.

Soundbar ein-/ausschalten

Nach dem Verbinden der Geräte mit der Stromversorgung schaltet sich der Lautsprecher in den Stromsparmodus (Standby-Betrieb) und die Verbindung zwischen Lautsprecher und Subwoofer wird hergestellt.

- Mit der Taste auf der Fernbedienung oder am Gerät schalten Sie den Lautsprecher in den Stromsparmodus (Standby-Betrieb). Die LED leuchtet rot.

- Aus dem Stromsparmodus schalten Sie das Gerät durch Drücken der Taste ein. Es befindet sich im zuletzt gewählten Modus.

- Nach ca. 15 Minuten ohne Signal schaltet sich der Lautsprecher automatisch in den Stromsparmodus. Dies geschieht auch, wenn der Ton für 15 Minuten ausgeschaltet wird oder zu leise ist.

LS 2400

BLAUPUNKT

- Um den Lautsprecher und den Subwoofer vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.

Lautstärke einstellen

- Drücken Sie während der Wiedergabe die Tasten VOL +/- auf der Fernbedienung bzw. am Gerät. Dabei blinkt die LED des gewählten Anschlusses. Beim Erreichen der minimalen/maximalen Lautstärke blinkt die LED des gewählten Anschlusses einmal.

Stummschalten

1. Drücken Sie MUTE, um den Ton stumm zu schalten.

2. Um den Ton wieder einzuschalten, drücken Sie erneut MUTE oder eine der Tasten VOLUME +/-.

Equalizer

Um den Ton Ihren Wünschen anzupassen, gibt es drei verschiedene Klangfarben. Diese können direkt durch Drücken der entsprechenden Taste aufgerufen werden.

Klangfarbe Taste LED
für Spielfilme MOVIE blinkt schnell		beim Umschalten
für Musik(Voreinstellung beim Einschalten)	MUSIC	blinkt schnellbeim Umschalten
kein Equalizer FLAT blinkt schnell		beim Umschalten

HINWEIS: Bei den Betriebsarten OPTICAL, COAXIAL und AUX ist der Equalizer MOVIE voreingestellt. Bei der Betriebsart BT ist der Equalizer MUSIC voreingestellt.

LS 2400

BLAUPUNKT

Quellen aufrufen

Um auf die unterschiedlichen Tonquellen umzuschalten, verwenden Sie die Fernbedienung oder die Taste SOURCE am Gerät.

Anschluss	Taste	LED
OPTICAL OPTICAL leuchtet orange
COAXIAL COAXIAL blinkt orange
AUX	AUX	leuchtet grün
Bluetooth-Verbindung	BT	leuchtet blau

- Am Gerät drücken Sie die Taste SOURCE so oft, bis die entsprechende LED wie gewünscht leuchtet/blinkt.

- Das Abspielgerät steuern Sie wie gewohnt. Nur die Lautstärke regeln Sie über das Soundsystem.

8.3 BLUETOOTH-VERBINDUNG AUFBAUEN

1. Drücken Sie die Taste BT, um auf Bluetooth-Verbindung umzuschalten. Die LED blinkt blau und ist im Pairing Modus.

2. Schalten Sie das Abspielgerät (z. B. Smartphone) ein und starten Sie dort die Bluetooth-Verbindung.

3. Das Abspielgerät sollte nun die Gerätekennung „Blaupunkt LS 2400“ empfangen. Falls nicht, drücken Sie kurz die ▶II/PAIR Taste.

4. Stellen Sie am Abspielgerät die Verbindung zum Soundsystem her. Im Falle einer Passwortabfrage geben Sie „0000“ ein. Beide Geräte sind nun miteinander verbunden. Die LED leuchtet blau und ein akustisches Signal („Paired“) ertönt.

5. Starten Sie nun am Abspielgerät die Wiedergabe eines Musiktitels. Der Ton wird von der Soundbar wiedergegeben.

6. Mit den Tasten I◀◀, ▶▶I und ▶II/PAIR wählen und steuern Sie die Musiktitel.

HINWEIS: Abspielgeräte speichern u. U. die Kennung des Gerätes. Bei einem erneuten Verbindungsaufbau entfällt dann ggf. bei aktivierter Bluetooth-Funktion das manuelle Herstellen der Verbindung.

LS 2400

BLAUPUNKT

9. REINIGUNG

Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.

10. HINWEIS ZUR KONFORMITÄTSERKLÄRUNG

CE

Hiermit erklärt die MAX Power Products GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der R&TTE-Richtlinie 1999/5/EG, der EMV-Richtlinie 2004/108/EG, der ErP Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU befindet.

Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.blaupunkt.de.

LS 2400

BLAUPUNKT

11. PROBLEMLÖSUNGEN

Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.

GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.

Fehler Mögliche Ursachen / Maßnahmen
Keine Funktion Ist die	Stromversorgung sichergestellt?
Kein Ton	Lautstärke herunter geregelt / Stummschalttaste gedrückt?
	Wiedergabe unterbrochen?
Keine Bluetooth-Verbindung	Ist am Abspielgerät Bluetooth aktiviert?Haben Sie das Gerät ausgeschaltet?
Keine Musik-wiedergabe	Ist die Lautstärke am Abspielgerät zu niedrig eingestellt?Ist der richtige Anschluss gewählt?Ist bei der Wahl des optischen Eingangs am Abspielgerät als Ausgabemodus „OPTICAL OUT“ oder “COA-XIAL“ auf „PCM“ eingestellt?
Störgeräusche während des Betriebes	Bei evtl. auftretenden Störgeräuschen entfernen Sie ggf. Mobiltelefone, Tablets oder andere Geräte mit Funkwellenbetrieb aus der näheren Umgebung der Soundbar.
Unerklärliche Fehlfunktionen	Gerät ausschalten und Netzstecker ziehen. Netzstecker nach ca. 30 Sekunden wieder einstecken und Gerät wieder einschalten.

Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unsere Hotline:

00 800 1300 1400

(Montag bis Freitag, 8.00 bis 18.00 Uhr / kostenlos aus dem Festnetz, sowie den Mobilfunknetzen)

oder per E-mail an:

[e-mail]

LS 2400

BLAUPUNKT

12. ENTSORGEN

Altgeräte und Batterien dürfen nicht im normalen Hausmüll entsorgt werden.

Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.

Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle. Verbrauchte Batterien müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei den kommunalen Sammelstellen entsprechende Behälter zur Batterie-Entsorgung bereit.

Sie als Verbraucher sind gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle Ihrer Gemeinde, Ihres Stadtteils oder im Handel abzugeben.

Nur so können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die mit den aufgeführten Buchstaben versehen sind, beinhalten u. a. folgende Schadstoffe: Cd (Cadmium), Hg (Quecksilber), Pb (Blei).

LS 2400

BLAUPUNKT

1. TECHNISCHE DATEN

Elektrische Daten Lautsprecher
Netzspannung: 220-240 V~ 50/60 Hz
Schutzklasse: II
Leistungsaufnahme: In Standby:	Maximal ca. 30 W< 0,5 W
Elektrische Daten Subwoofer
Netzspannung: 220-240 V~ 50/60 Hz
Schutzklasse: II
Leistungsaufnahme: In Standby:	Maximal ca. 30 W< 0,5 W
Ton
Audioausgangsleistung: 30 W
System
Bluetooth: Bluetooth v3.0 (A2DP, AVRCP)
Reichweite:	bis zu 8 m
Anschlüsse
COAXIAL: OPTICAL: AUX:	Cinchbuchse, digitaler EingangTOSLINK-Buchse, digitaler optischer Eingang1x 3,5 mm ∅ Klinkenbuchse
Fernbedienung
Batterie: 1x CR2025 3 V	——
LED-Klasse: RG0
Allgemeines
Abmessungen (B x T x H): Lautsprecher senkrecht stehend: waagerecht liegend: Subwoofer:	ca. 415 x 126 x 126 x mmca. 797x 60 x 60ca. 465 x 253 x 94
Umgebungsbedingungen:	Betriebstemperatur: 5 °C – 35 °C
Gewicht: beide Lautsprecher: Subwoofer: Standfüße:	ca.1422 g3233 g433 g
Manual ID:	PO51000425_PE_2015

Technische Änderungen vorbehalten.

BLAUPUNKT

LS 2400

24

LS2400.book Seite 24 Donnerstag, 7. Januar 2016 2:24 14

LS2400.book Seite 25 Donnerstag, 7. Januar 2016 2:24 14

Contents
