Produkttyp	Satellitenreceiver
Marke	Megasat
Modell	3410
Abmessungen (B x T x H)	30 cm x 20 cm x 5 cm
Gewicht	1,2 kg
Stromversorgung	230V AC, 50/60 Hz
Stromverbrauch	15 W (max.)
Videoausgang	HDMI, SCART, Composite
Audioausgang	Digital optisch, Analog RCA
Unterstützte Standards	DVB-S2, MPEG-4
Maximale Auflösung	1080p Full HD
USB-Anschluss	1x USB 2.0 für Medienwiedergabe
Kartenleser	1x CI+ Steckplatz
LNB-Eingang	F-Stecker, 1 Eingang
DiSEqC-Unterstützung	DiSEqC 1.0/1.2
Fernbedienung	Inklusive (IR)
Betriebstemperatur	0°C bis 40°C
Wartung	Mit einem weichen, trockenen Tuch abwischen. Keine Flüssigkeiten verwenden.
Sicherheit	Auf ausreichende Belüftung achten; nicht Regen oder Feuchtigkeit aussetzen.
Ersatzteile & Reparatur	Fernbedienung und Netzteil erhältlich; Reparatur durch qualifizierten Service.
Allgemeine Informationen	Kompatibel mit den meisten Satellitensystemen; automatischer Sendersuchlauf.

Häufig gestellte Fragen - 3410 MEGASAT

Wie führe ich einen Werksreset am Megasat 3410 durch?

Gehen Sie zu Menü > Einstellungen > Werksreset. Bestätigen Sie mit der OK-Taste. Der Receiver startet neu und kehrt zu den Standardeinstellungen zurück.

Warum findet mein Receiver keine Sender?

Stellen Sie sicher, dass der LNB ordnungsgemäß angeschlossen ist und Sie den richtigen Satelliten ausgewählt haben. Gehen Sie zu Installation > Antennenkonfiguration und überprüfen Sie die DiSEqC-Einstellungen. Überprüfen Sie auch, ob die Schüssel richtig ausgerichtet ist.

Wie kann ich die Firmware aktualisieren?

Laden Sie die neueste Firmware von der Megasat-Website auf einen USB-Stick herunter. Stecken Sie den USB in den Receiver, gehen Sie zu Menü > Extras > Software-Update und wählen Sie die Datei aus. Schalten Sie das Gerät während des Updates nicht aus.

Kann ich mit dem Megasat 3410 TV-Sendungen aufnehmen?

Nein, dieser Receiver hat keine eingebaute Aufnahmefunktion. Er unterstützt nur die Wiedergabe von Mediendateien über USB.

Welche Dateiformate werden über USB unterstützt?

Der Receiver unterstützt Videoformate wie MP4, AVI, MKV, Audioformate wie MP3, WMA und Bildformate wie JPEG, PNG.

Wie richte ich die Kindersicherung ein?

Gehen Sie zu Menü > Einstellungen > Kindersicherung. Legen Sie eine PIN fest (Standard 0000) und wählen Sie die zu sperrenden Sender oder Altersfreigaben.

Die Fernbedienung funktioniert nicht. Was soll ich tun?

Überprüfen Sie die Batterien; ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass keine Hindernisse zwischen der Fernbedienung und dem Receiver sind. Wenn sie immer noch nicht funktioniert, versuchen Sie, den Receiver zurückzusetzen, indem Sie ihn für 10 Sekunden vom Strom trennen.

Wie verbinde ich den Receiver mit meinem Fernseher?

Verwenden Sie ein HDMI-Kabel für die beste Qualität oder ein SCART-Kabel, falls HDMI nicht verfügbar ist. Stellen Sie sicher, dass Sie die richtige Eingangsquelle an Ihrem Fernseher auswählen.

Was ist die Standard-PIN des Receivers?

Die Standard-PIN ist 0000. Sie können sie im Menü der Kindersicherung ändern.

Mein Receiver startet ständig neu. Wie kann ich das beheben?

Dies kann durch ein Stromproblem oder Überhitzung verursacht werden. Überprüfen Sie die Netzverbindung. Stellen Sie sicher, dass der Receiver ausreichend belüftet ist. Wenn das Problem weiterhin besteht, führen Sie einen Werksreset durch oder wenden Sie sich an den Support.

BEDIENUNGSANLEITUNG 3410 MEGASAT

Brillantes Fernsehen

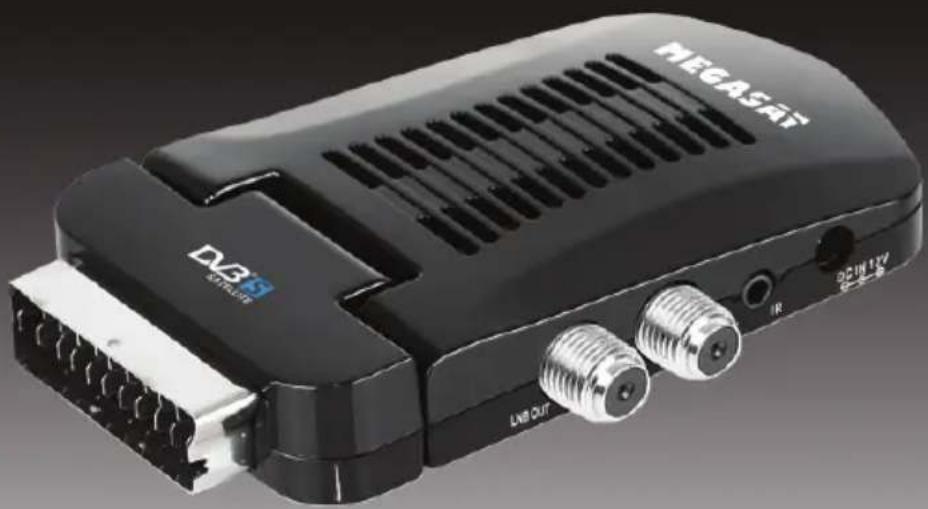

3410 Scart Receiver

Unsichtbare Montage
Schwenkbares Gehäuse
Zusätzlicher IR-Empfänger inklusive
Camping 12/230 Volt Betrieb möglich
USB 2.0 Anschluss (Medienwiedergabe)
Energiesparer unter 1 Watt im Standby

Sicherheitshinweise 4

Recycling Informationen 8

Zubehör und Eigenschaften 9

Bedienelemente

Vorderseite 10

Rückseite 10

Fernbedienung

Einlegen der Batterie und Operationsradius 11

Tasten 12

Verbindung

TV / Antenne 13

Externer Audio-Dekoder oder Verstärker 14

USB 15

Erstinstallation

Erstinstallation 16

Funktionen

Wichtige Tasten und deren Funktionen 24

Rekorder (OPTIONAL)

Aufnahme 28

Zeitversetztes Fernsehen (Time Shift) 28

Aufnahmeliste 29

Multimedia-Player

USB Anschluss 30

Kartenleser 30

Meine Bilder 31

Meine Musik 33

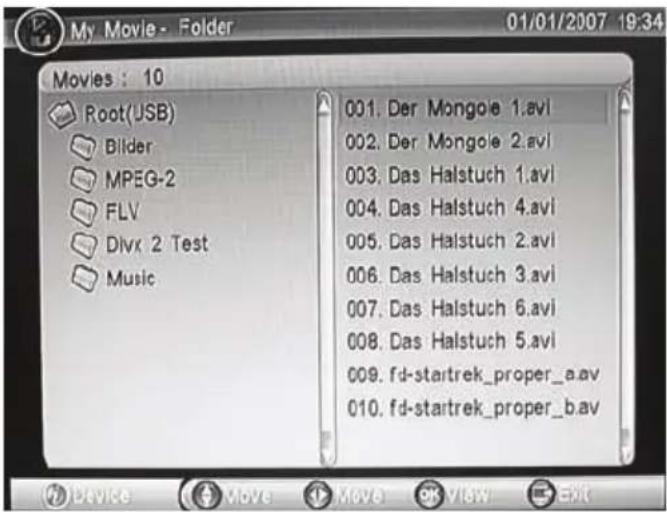

Meine Filme 34

Einstellungen

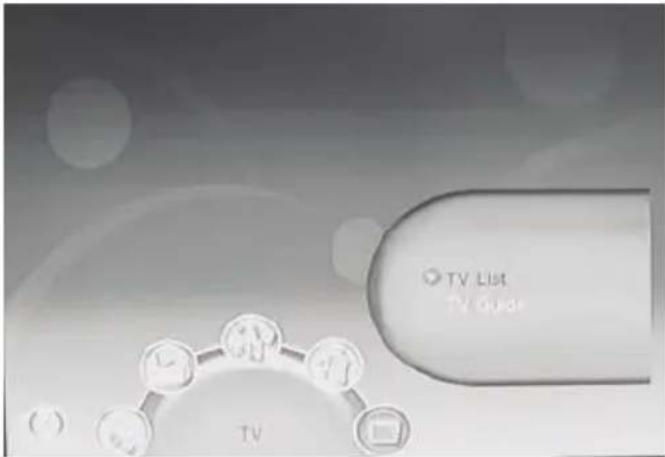

Hauptmenü 36

T V 3 6

Einstellungen 41

Extras 46

Multimedia—Meine Aufnahmen 47

Problemlösung 50

Spezifikation 51

SICHERHEITSHINWEISE

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweis en und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Satellitenschüssel

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1. Wenn Sie die Satellitenschüssel anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Satellitenschüssel nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Hinweis:

Bei ASTRA oder anderen Betreibern können die Sie die notwendigen Positionen und Ausrichtung für Ihren Standort entnehmen. Mit den Winkelwerten Evaluation und Azimut richten Sie die Schüssel ein.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.
3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der DVB-S Empfänger könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
5. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
6. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
7. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

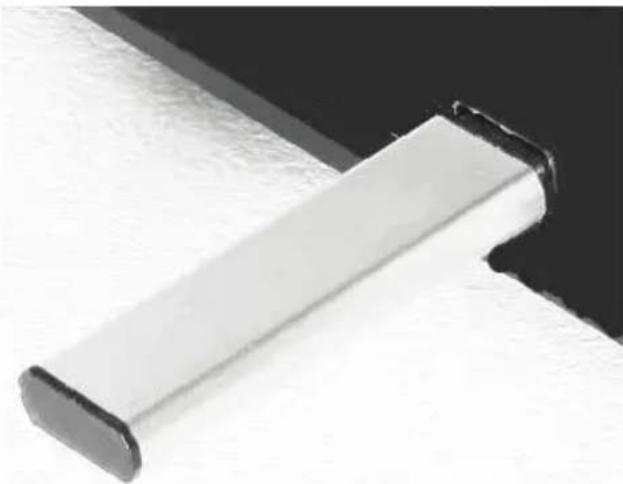

USB Anschluss

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.
5. Bitte beachten Sie, dass bei einer Formatierung des Speichers mit dem Empfänger alle Daten gelöscht werden und nicht wiederhergestellt werden können. Sichern Sie alle Daten des USB Speichers.

SICHERHEITSHINWEISE

Betrieb und Aufstellung

1. Empfang von digitalen Programmen via Satellit (DVB-S).
2. Jede andere Verwendung ist nicht gestattet.
3. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
4. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
5. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.
6. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
7. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
8. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
9. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.
10. Ziehen Sie den Stecker während eines Gewitters aus der Steckdose.
11. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
12. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
13. Vermeiden Sie Hitzestau am Gerät.
14. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
15. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
16. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1. Wenn Sie die Verbindung erstellen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.

2. Wenn Sie das Gerät mit einer Satellitenschüssel nutzen, vergewissern Sie sich, dass diese geerdet ist.

Servicefall

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert. Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich.
e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Empfangs-Antenne anders aus.
  • Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des DVB-S Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Recycling Informationen

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.
2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.
4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.
5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden.

Zubehör / Eigenschaften

Lieferinhalt

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• Megasat receiver
- Fernbedienung
• Bedienungsanleitung
- Batterie 2xAAA

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.
• Transportieren und versenden Sie das Gerät au sscließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• DVB-S Empfänger für digitales Fernsehen durch Satellit

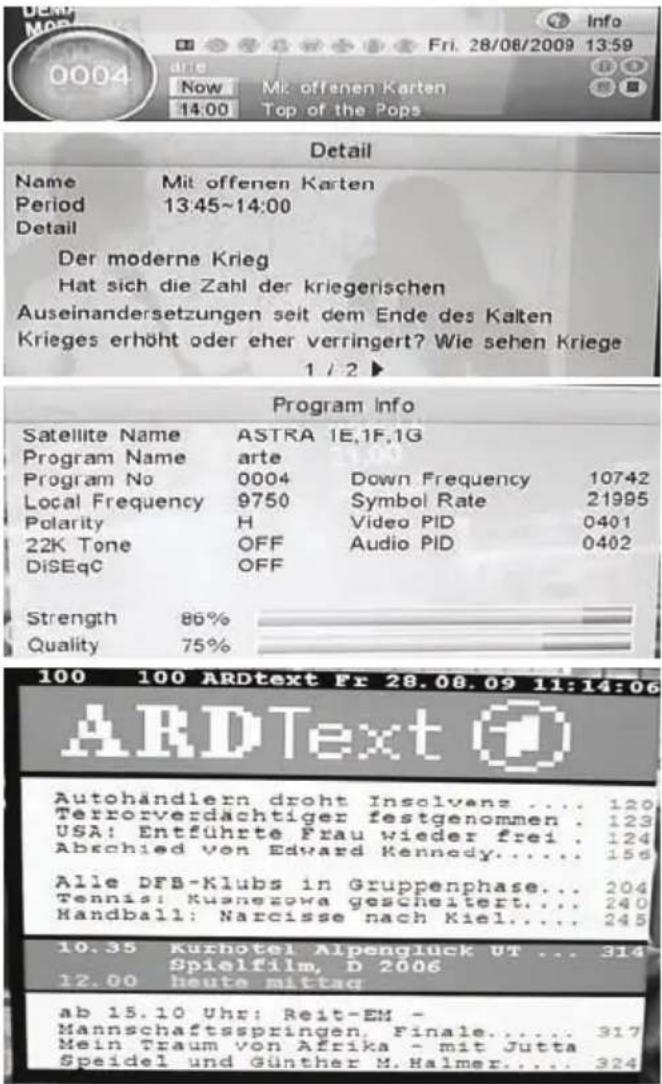

• Electronic Programm Guide (EPG) und Videotext
• USB Anschluss für die Wiedergabe von Video, Audio und Pictures
• Wiedergabe von Videos, Musikdateien und Bilder von Speicherkarte
• RGB Videoausgabe bei SCART
• SCART Audio/Video Eingang
• 4000 Kanalspeicherplatz
• 64 vordefinierte Satelliten

Standardeinstellungen

OSD Sprache

Deutsch

Seitenverhältnis

4:3

LB

Videoausgang

SCART RGB

LNB Typ

Universal / Digital

Bedienelemente

Vorsderseite

1. SCART Ausgang TV
2. USB 2.0 Anschluss
3. Stromkabel
4. Infrarotempfänger
5. ZF Antenneneingang - IEC 60196-24 (F Typ)
6. ZF Ausgang (Loop through)

Fernbedienung

Einlegen der Batterie und Operationsradius

Einlegen der Batterie

1. Öffnen Sie das Batteriefach
2. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
3. Benutzen Sie zwei AAA Batterien.
4. Schieben Sie die Batterieklappe wieder auf (Abbildung).

Operationsradius der Fernbedienung

1. Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
2. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Megasat 3400 eine längere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batteri en. Sie können auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batteri eflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Ärzt aufsuchen.

Fernbedienung

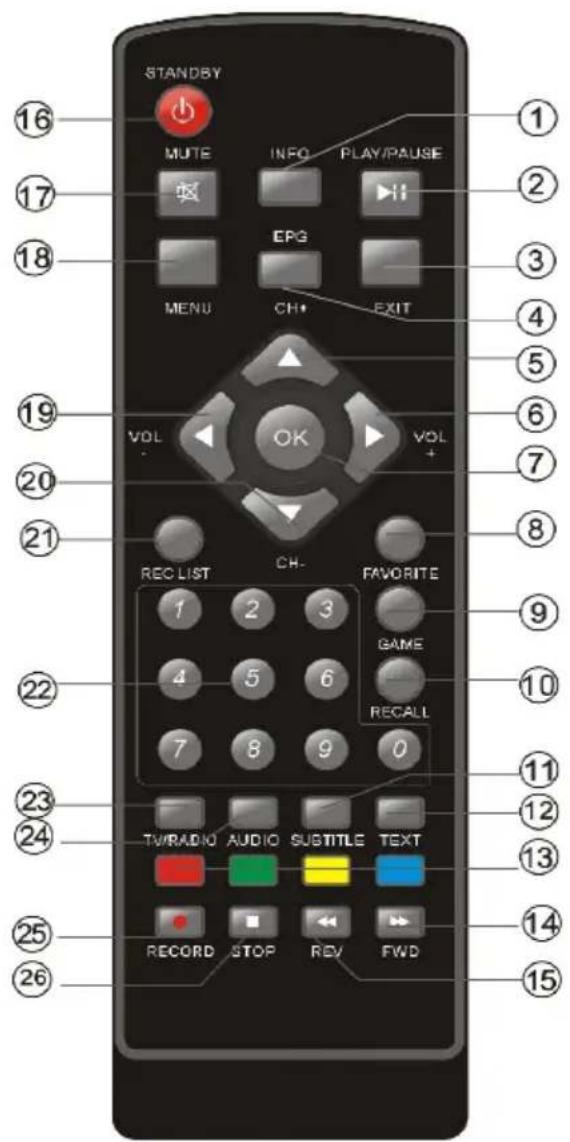

Tasten der Fernbedienung

1. Informationstaste (INFO)
   2.PLAY/Pause Taste
   3.Beenden Taste (EXIT)
   4.EPG Taste
   5.Kanal+ (CH+) Taste bzw. Navigation Oben
   6.Lautstärke+ Taste bzw. Navigation Rechts
   7.Bestätigen (OK)
2. Favoritentaste (FAV)
   9.GAME Taste
   10.Letzter TV-Kanal Taste (RECALL)
   11.Untertitel Taste (SUBTITLE)
   12.Videotext Taste (TETX)
   13.Farbe Taste
3. Schneller Vorlauf Taste bei Timeshift oder Wiedergabe
4. Schneller Rücklauf Taste bei Timeshift oder Wiedergabe
   16.STAND-BY Taste
5. Stummschaltung (Mute)
   18.Menü Taste (MENU)
   19.Lautstärke - Taste bzw. Navigation Links
   20.Kanal- (CH-) Taste bzw. Navigation Unten
6. Grüne Taste bei Videotext bzw. Aufnahmeliste Taste (RECLIST)
   22.Numerische Taste (0 .. 9)
   23.TV/RADIO Taste
   24.Audio Taste
   25.Aufnahme Taste (RECORD)
   26.STOP Taste

Hinweis:

Die Farbtasten Grün, Rot, Gelb und Blau haben in den verschiedenen Modi unterschiedliche Funktionen. Die Arbeitsweise der Tasten wird in den Modi immer erklärt und dargestellt.

Verbindung

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
- Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise.
- Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.
- Bitte achten Sie auf die Einstellungen bei der Videoausgabe. Falls Ihr Fernseher über SCART RGB-fähig ist, bitte wählen Sie bei die Option CVBS/RGB bei den Einstellungen: "Setup -> TV-System -> Videoausgang".

Verbinden zu einem TV Fernsehgerät und zu der Satellitenschüssel

Die schematische Zeichnung zeigt die Verbindungen des Megasat receiver zu der Antenne und zu dem Fernsehgerät.

Verbindung

Vorgehensweise:

a. Verbinden Sie ein SCART Kabel mit dem DVB-S Empfänger an dem SCART Ausgang (SCART TV) und Ihrem Fernsehgerät.
b. Verbinden Sie das Antennenkabel mit dem Antenneneingang (LNB IN) des Receivers. Schrauben Sie den Stecker am Eingang Handfest.
c. Achten Sie bitte auf einen korrekten Sitz der Stecker.
d. Verbinden Sie nun den Megasat receiver mit dem Stromnetz.
e. Schalten Sie den DVB-S Empfänger und Ihr Fernsehgerät ein.
f. Wählen Sie am Fernsehgerät den entsprechenden SCART-Eingang.

Hinweis:

Der Megasat receiver enthält einen so genannten „Loop through“ Antennenausgang (LNB OUT). Damit können Sie von dem DVB-S Empfänger weitere DVB-S Empfangsgeräte anschließen.

Verbindung

USB Anschluss

Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel sollte die Beschriftung des USB-Sticks nach oben zeigen.

Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-S Programm sind, andernfalls könnte der Stick beschädigt werden.

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird nur FAT oder FAT 32 unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Erstinstallation

Einstellung

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen.

Die nachfolgenden Einstellungen werden nur für Änderungen der Grundeinstellungen benötigt.

Bei der Inbetriebnahme des Megasat 3400 sind bereits alle Grundeinstellungen und Sender für Astra/Hotbird programmiert. Änderungen werden unter Menü-Einstellung-Installation vorgenommen.

General Setting — Einstellung

My Dish — Empfang

Unter dem Menüpunkt General Setting (Einstellung) können Sie die Sprache und andere Optionen einstellen. Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den beiden Menüpunkten wechseln. Wenn der Menüpunkt dunkelblau hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die einzelnen Optionen ändern Sie mit den Navigationstasten LINKS und RECHTS. Die Menüs können Sie mit der EXIT Taste verlassen.

General Setting (Einstellung)

Der Menüpunkt Einstellung enthält die Optionen für Sprache (OSD LANGUAGE), Audio und Untertitel Sprache, Auto Zeitzone (AUTO TIME ZONE) und Zeitzone (TIME ZONE).

Sprache (OSD Language)

Hier stellen Sie die OSD Sprache ein. Wechseln Sie einfach die Sprache in dem Sie die Navigationstasten LINKS oder RECHTS nutzen. Drücken Sie solange eine der Tasten bis die gewünschte Sprache erscheint. Automatisch wechseln alle Menüs zu der ausgewählten Sprache.

Mit dieser Option definieren Sie die erste aktive Sprache bei den TV Programmen. Durch die Auswahl der OSD Sprache wird auch automatisch die AUDIO Sprache eingestellt.

Untertitelsprache (Subtitle Language)

Die Anzeige von Untertitel und welche Sprache angezeigt werden soll, wird mit dieser Option geschaltet. Wenn Sie die Option AUS wählen, dann werden keine Untertitel angezeigt.

Hinweis:

Die Untertitel werden nicht auf allen TV Sender und zu allen Sendungen ausgestrahlt. So kann es vorkommen, dass bei aktiver Anzeige trotzdem keine Untertitel vorhanden sind.

Erstinstallation

Empfang

Auto Zeitzone (Auto Time Zone)

Mit dieser Option aktivieren Sie die automatische Einstellung der Zeitzone. Die Informationen werden dann aus dem EPG Datenstrom entnommen. Sie haben auch die Möglichkeit die Zeitzone manuell einzustellen. Schalten Sie die automatische Auswahl mit der Option AUS ab und dann wird der letzte Menüpunkt Zeitzone aktiv.

Dieser Menüpunkt ist nur dann aktiv und kann verändert werden, wenn die Option Auto Zeitzone abgeschaltet wurde. Dann erst können Sie die Zeitzone manuell verändern.

Drücken Sie dazu die Navigationstasten RECHTS und LINKS bis die gewünschte Zeit (in Abhängigkeit des Greenwich Null Meridian) erscheint. Pluswerte sind für Standorte in östlicher Richtung (von Greenwich) und Minuswerte für Standorte in westlicher Richtung.

Empfang (MY DISH)

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

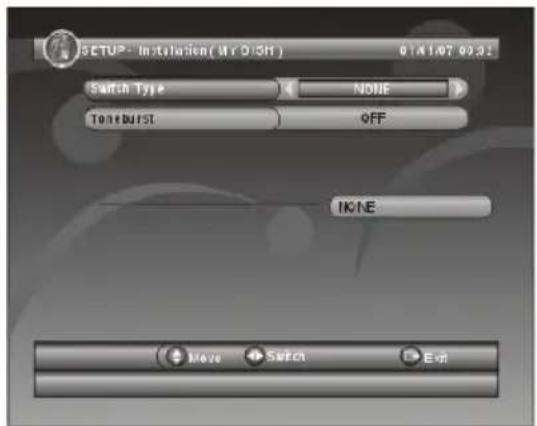

1. Eine einfache Verbindung zwischen Satellit und Empfänger

Sie haben die Satellitenschüssel zu einem speziellen Satelliten ausgerichtet und nutzen entweder einen einfach LNB oder Mehrfach LNB. Jeder LNB wird direkt mit dem Satellitenempfänger verbunden.

Schalten Sie dazu die beiden Einstellungen LNB Umschaltung (Switch Type) und Toneburst ab.

LNB Umschaltung Keine

Toneburst Aus

Gehen Sie nun mit den Navigationstasten UNTEN oder OBEN zu der dritten Einstellung bis diese dunkelblau hinterlegt ist. Aktivieren Sie die Option mit der OK Taste und Sie können jetzt einen Satelliten hinzufügen.

Drücken Sie jetzt die ROTE Taste auf der Fernbedienung und eine Auswahlliste der verschiedenen Satelliten erscheint auf dem Bildschirm. Suchen Sie mit der Navigationstaste UNTEN den gewünschten Satellit z.B. ASTRA 1E/1F/1G aus und bestätigen Sie die Auswahl mit der OK Taste.

Empfang (MY DISH) — Einfache Verbindung Satellit-Empfänger

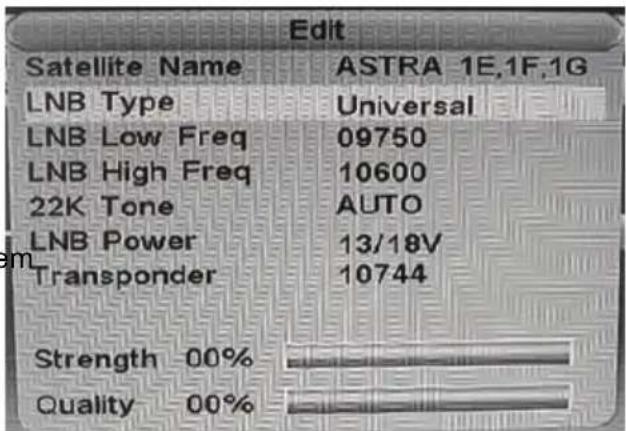

Jetzt erscheint auf dem Bildschirm die Parameter des ausgewählten Satelliten. Achten Sie darauf, dass der LNB Typ die Einstellung Digital (Universal) hat, denn Sie möchten ja digitale TV Programme anschauen.

LNB Typ

Die Optionen sind hier:

Normal C

Suchlauf im Frequenzbereich analoger Programme

Normal Cu

Suchlauf im Frequenzbereich analoger Programme

Digital

Suchlauf für analoge und digitale TV Programme

Unt. und Ob. LNB Frequenz (LNB Low und High Freq)

Durch die Auswahl des LNB Types werden automatisch auch die Untere und obere LNB Frequenz definiert.

22K Ton

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV- und Radiosignalen wird daher nur noch eine Set-Top-Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Die Einstellung ist bei der Auswahl des LNB Type „Digital“ auf AUTO und kann nicht geändert werden.

LNB Spannung

Der LNB für digitale Programme wird in der Regel mit 13 und 18V Spannung versorgt. Die Option ist hier automatisch 13/18V.

Die LNB Spannung kann manuell verändert werden. Dies hat einen direkten Einfluss auf das Suchergebnis. Die Optionen sind Aus, 13V, 18V und 13/18V. Wird die Option Aus gewählt, dann wird der LNB nicht mehr von dem Empfänger mit Spannung versorgt. Es können auch dann keine Programme mehr empfangen werden.

Transponder

Transponder dienen im Prinzip dazu, ein Signal, das von einer Erdfunkstelle zu einem Satelliten kommt, so aufzubereiten, daß der Endverbraucher (Fernseher, Telefon, Computer) das ausgeschickte Signal optimal empfangen und verwerten kann. Ein Transponder arbeitet im ganzen gesehen quasi als Verstärker und Frequenzumsetzer. Er empfängt mehrere Signale mit einer bestimmten Frequenz von einer Erdfunkstelle, verstärkt diese, filtert Störungen heraus, setzt es um in andere (vom Empfänger abhängige) Frequenzebenen, verstärkt nochmals und sendet die Signale wieder zur Erde zurück.

Die Einstellungen müssen in der Regel nicht geändert werden.

Erstinstallation

Empfang (MY DISH) — Einfache Verbindung Satellit-Empfänger

Stärke

Hier wird die Signalstärke in Prozent und in einem Balken angezeigt.

Qualität

Hier wird die Signalqualität in Prozent und in einem Balken angezeigt. Je kleiner der Wert ist, desto mehr Artefakte oder Bildstörungen hat das übertragene Signal.

Drücken Sie die OK Taste und Sie können dann die weiteren Parameter des Suchlaufs einstellen. Drücken Sie die BLAUE Taste auf der Fernbedienung und Sie erhalten Zugriff auf die letzten Parameter für den Suchlauf.

Den Suchlauf und die gefundenen TV Sender können Sie damit beeinflussen in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen

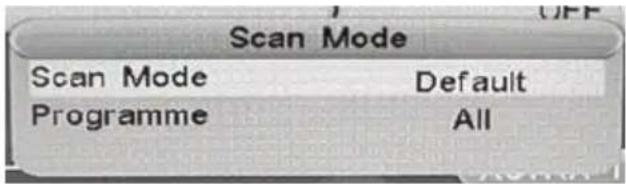

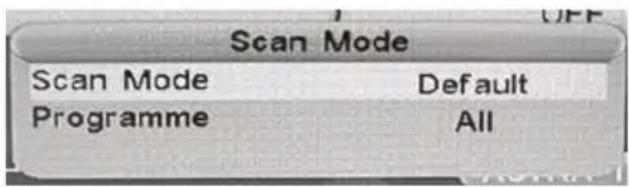

Scan-Modus

Die beiden Optionen sind Standard oder Blind-Detail.

Suchlauf findet nach den aktuell programmierten Transponderliste des Gerätes (Default) statt. Jedoch werden immer wieder mal TV Sender verschoben, entfernt oder neu hinzugefügt. Der Standardsuchlauf muss nicht zwingend alle TV Sender finden.

Blind

Mit dieser Option wird unabhängig von der vorgegebenen Transponderliste Detail alle Frequenzen innerhalb der eingestellten Satellitenparameter abgesucht.

Programme

Hiermit können Sie entscheiden, ob Sie nur Freie Sender oder auch Bezahlfernsehen suchen wollen. Das Bezahlfernsehen ist verschlüsselt und kann in der Regel nur zu ganz wenigen Zeiten unverschlüsselt gesehen werden. Ca. 2/3 aller TV Sender sind bei ASTRA verschlüsselt und können somit nicht mit dem Empfänger entschlüsselt gesehen werden.

Hinweis:

Bei der Auswahl Nur Freie ist nach erfolgreichen Suchlauf die TV Senderliste deutlich übersichtlicher.

Erstinstallation

Empfang - Einfache Verbindung Satellit-Empfänger mit Toneburst

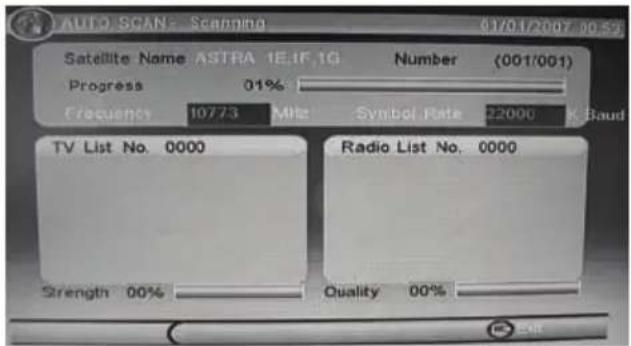

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

2. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst

Toneburst ist ein zusätzliches Schaltkriterium, welches Receiver liefern können. In diesem Signal sind keine digitalen Befehle enthalten, es kann aber dennoch von den meisten Schaltern zur Positionsumschaltung ausgewertet werden.

LNB Umschaltung Keine Toneburst Ein

Jetzt erhalten Sie die Möglichkeit zwei Satelliten einzugeben.

Achten Sie auch hier bei den Einstellungen zu den einzelnen Satelliten, dass der LNB Typ richtig gewählt wurde. Für den Empfang digitaler TV Sender n

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste Einzelsatellitensuche ROTE Taste Beide Satellitensuche in eine Durchlauf

Erstinstallation

Empfang - Verbindung Satellit-Empfänger via DiSEqC 1.0/1.1

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 19 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

3. Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC™ (Digital Satellite Equipment Control, sprich: Deißäck) möglich, sofern nur ein Kabel zum Satelliten-receiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Eine Konfiguration nach Auswahl der Satelliten könnte so aussehen. Achten Sie auch hier bei den Einstellungen zu den einzelnen Satelliten, dass der LNB Typ richtig gewählt wurde. Für den Empfang digitaler TV Sender muss die Einstellung Digital (Universal) lauten.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste Einzelsatellitensuche

ROTE Taste Alle Satellitensuche in einem Durchlauf

Erstinstallation

Empfang - Verbindung Satellit-Empfänger via DiSEqC 1.0/1.1

Weitere Tasten zum Bearbeiten der Liste sind:

GRÜNE Taste Löschen des ausgewählten Satelliten GELBE Taste Löschen aller ausgewählten Satelliten

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 19 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

4. Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1 und Toneburst

In Kombination von DiSEqC 1.0/1.1 und Toneburst können Sie anstatt zwischen 4 Satelliten schon insgesamt 8 unterschiedliche Satelliten nutzen. Wählen Sie alle Satelliten aus. Mit der Navigationstaste UNTEN können Sie die zweite Seite der Satelliten ansteuern.

Nachdem alle Einstellungen ausgeführt wurden können Sie den Suchlauf beginnen. Hier haben Sie die Möglichkeit die beiden ausgewählten Satelliten einzeln zu scannen oder beide gleich zusammen.

BLAUE Taste	Einzelsatellitensuche
ROTE Taste	Alle Satellitensuche
	in einem
GRÜNE Taste	Löschen des ausgewählten
GELBE Taste	Löschen aller ausgewählten

Drücken Sie die ROTE oder BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 17 erklärt).

Erstinstallation

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

5. Nutzung mehrerer Satelliten via DiSEqC 1.2/USALS

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Wählen Sie bei der Option LNB Umschaltung die Einstellung DiSEqC 1.2/USALS.

Sie haben nun zwei Möglichkeiten die Einstellungen vorzunehmen, entweder via DiSEqC 1.2 oder USALS.

DiSEqC 1.2

Wählen sie die Satelliten aus, die Sie mit Ihrer motorbetriebenen Satellitenschüssel erreichen können.

Drücken Sie die BLAUE Taste und Sie können den Suchlauf und die gefundenen TV Sender damit beeinflussen, in dem Sie die entweder bei Scan-Mod. (Scan Mode) einen Standard-Suchlauf oder ein „blindes“ Suchen ausführen (ausführlicher auf Seite 19 erklärt).

Nun sind alle Suchparameter eingestellt und der Suchlauf kann starten. Drücken Sie die OK Taste und der Suchlauf beginnt.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

USALS

Definieren Sie die Suchparameter über die Optionen Setze Limit, Setze Ort und Setze LNB. Setze Limit Definition des Drehwinkels in westlicher und östlicher Richtung Setze Ort Auswahl des Standortes Setze LNB Auswahl der Grundparameter des LNBs

Funktionen

Wichtige Tasten und deren Funktionen

Kanalliste

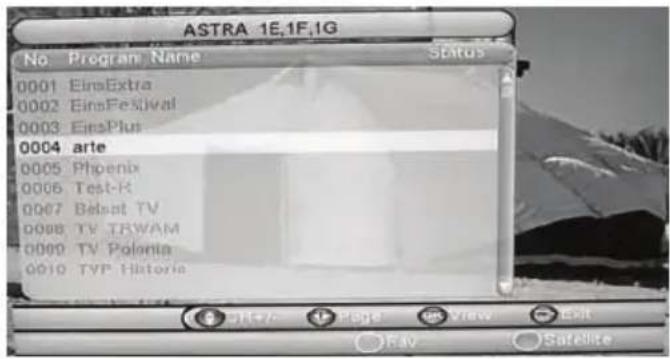

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

▲/▼ Vorheriger bzw. nächster Sender

◀/▶ Vorherige bzw. nächste Seite der Senderliste

GELB Wechsel zu Favoriten

BLAU Wechsel des Satelliten

OK Umschalten zu dem ausgewählten TV Sender

EXIT Beenden der Kanalliste

Hinweis:

Die TV und Radio Kanalliste verhalten sich bei der Bedienung sehr ähnlich.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUBTITLE Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Hinweis:

In Deutschland werden häufig keine Untertitel bei DVB-S übertragen.

Audio Einstellung des TV Senders

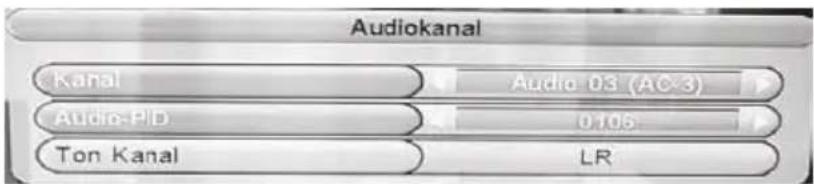

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

Es werden drei Optionen angezeigt, Kanal, AUDIO-PID und Ton Kanal. Die beiden Optionen beinhalten weitere Unteroptionen. Sie Können diese jeweils mit den ◀/▶ Tasten

wechseln. Den Wechsel der beiden Hauptoptionen Audio-Modus und Audio-Track können Sie über die ▲/▼ Tasten erreichen.

Audio-Track: Entweder Wechsel der Sprache (z.B. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur.

AUDIO-PID: Adressierung der Tonspur innerhalb des Transportstromes

Audio-Modus: Vorgabe der Tonausgabe (Stereo, Links, Rechts)

Hinweis:

Wenn Sie die Tonspur auf AC-3 wechseln, dann wird über SCART kein Ton ausgegeben. Den Ton erhalten Sie dann ausschließlich über den digitalen koaxialen Tonausgang in Verbindung mit einen externen Audio-Dekoder (Dolby Digital Verstärker).

Funktionen

Wichtige Tasten und deren Funktionen

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, nächstes TV Programm, ob Teletext verfügbar ist usw..

Erneute Drücken der INFO Taste zeigt die EPG Information des aktiven TV Programms an.

Bei nochmaligen Drücken der INFO Taste erhalten Sie eine Übersicht der Frequenz des TV Senders, Datum, spezielle Informationen der DVB-S Übertragung und den beiden weiteren wichtigen Parameter „Signalstärke“ und „Signalqualität“.

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste. Navigation im Videotextfenster:

• Numerische Taste zur direkten Eingabe der Videotextseite
  • ◀/▶ Tasten für eine Seite rück- bzw. vorwärts
• EXIT beendet das Videotextfenster

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-S Empfänger.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/RADIO Taste.

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/►) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

Funktionen

Wichtige Tasten und deren Funktionen

EPG

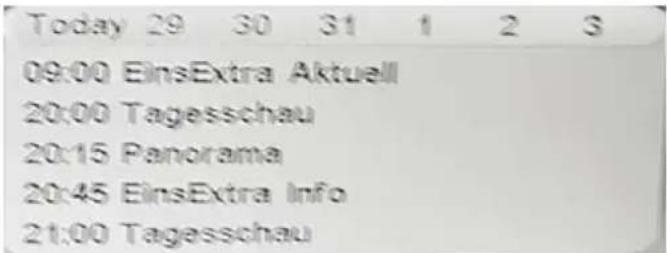

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm. Das EPG Fenster ist wie folgt aufgeteilt:

Rechts Oben Aktuelles Datum und aktuelle Uhrzeit

Links Senderliste

Mitte Wochentag und Datum

Rechts Livebild

Rechts Unten 7-Tage Übersicht des aktiven TV Senders

Unten Beschreibung der Bedienung mit den Tasten zur Navigationshilfe.

Die Bedienung erfolgt mit den Tasten:

▲/▼ Vorheriger bzw. nächster TV Sender

BLAU Wechsel zu einem anderen Satelliten (wenn mehrere installiert sind)

◀/▶ Wechsel von der Kanalliste in die 7-Tage Übersicht

EXIT Beenden des EPG Fensters

7-Tage Übersicht

Mit den Tasten ◀/▶ wechseln von der Kanalliste in die 7-Tage Übersicht. Nun stehen Ihnen weitere Tasten und Funktionen für die Bedienung zur Verfügung.

▲/▼ Wechsel zur vorherigen bzw. nächsten Sendung.

Anzeige der TV Sendungen des nächsten Tages. Durch mehrmaliges Drücken der ▶/▶ Tasten können Sie Tag für Tag weiterblättern (max. 7 Tage)

OK Anzeige der kompletten EPG Information für die ausgewählte Sendung

ROT Die markierte TV Sendung wurde „gebucht“ und in die Timerprogrammierung (Booking List) übernommen

EXIT Zurück zu der Kanalliste

Detaillierte EPG Information einer Sendung

Wenn Sie in der 7-Tage Übersicht eine Sendung markiert haben und die OK Taste drücken, dann erscheint die vollständige Information der Sendung. Ist der Taxt größer als in dem Fenster hinein passt, so können Sie mit den ◀/▶ Tas- ten in die weiteren Seiten blättern. Mit EXIT verlassen die die Detailansicht.

Funktionen

Wichtige Tasten und deren Funktionen

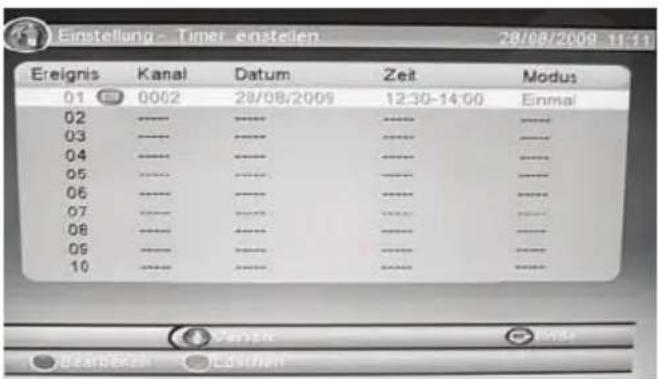

Timerprogrammierung

Wenn Sie aus der 7-Tage Übersicht die ROTE Taste bei einer markierten Sendung gedrückt haben, dann wird diese Sendung in die Timerprogrammierung übernommen. Die Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Es ist in der Regel ratsam, die Startzeit und Stopp-Zeit um einige Minuten (z.B. 3-5 min.) zu verändern, weil die Sendungen nie pünktlich beginnen.

Weitere Parameter sind Modus und Timer Mode. Der Modus definiert ob nun eine Sendung einmalige oder regelmäßig aufgenommen werden soll. Der Timer Mode sollte für eine Aufnahme von TIMER auf Aufnahme geändert werden. Die nun programmierte Sendung erschient in der Timerprogrammliste.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen. Mehrmalige Drücken dieser Taste beendet schließlich auch das allgemeine EPG Fenster.

Rot, Grün, Gelb und Blau

Diese Tasten haben auch bei den verschiedenen Menüs unterschiedliche Funktionen.

Favoriten

Wenn Sie Favoriten definiert haben, dann können Sie mit der FAV Taste auf der Fernbedienung direkt auf die Favoritenlist zugreifen. Die Bedienung innerhalb der Favoritenliste sieht wie folgt aus:

▲/▼ Wechsel zum vorherigen bzw. nächsten TV Programm ◀/▶ Blättern zur vorherigen oder nächsten Seite der Programmliste

OK Startet das TV Programm

GELB Wechselt zwischen Favoritenliste und Gesamtübersicht BLAU Wechselt zwischen Favoritenliste, Satellitenliste und Alle Satelliten

EXIT Beenden der Favoritenlisteanzeige

Rekorder (Optional)

Aufnahme (Die Aufnahmefunktion ist nur bei dem Modell Megasat 3400PVR möglich)

Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, schließen zuerst ein Speichermedium (Stick) an und drücken Sie dann die RECORD Taste. Die Aufnahme startet dann sofort. Beenden können Sie die Aufnahme durch das Drücken der STOP Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Die Aufnahme erfolgt in einer Datei mit der Endung TS.

Zeitversetztes Fernsehen (Time Shift)

Um die Time Shift Funktion zu nutzen, müssen Sie ein USB Speichermedium an dem Megasat 3400PVR anschließen.

Aktivierung der Funktion

Bevor Sie die Time Shift Funktion nutzen können, muss diese zuerst in den Einstellungen eingeschaltet werden. Drücken Sie dazu die MENU Taste auf der Fernbedienung und navigieren Sie mit den Pfeiltasten < und > zu der Option „Multimedia“. Wählen Sie dort die Einstellung „Meine Aufnahmen“ mit den ▲/▼ Tasten aus und starten Sie diese mit der OK Taste.

Navigieren Sie mit den ▲/▼ Tasten zu der Option „Aufnahmeeinstellungen“ und starten Sie diese mit der OK Taste.

Schalten Sie die Einstellung „Time Shift“ mit den Pfeiltasten < und > an. Die Optionen sind Pause, AUTO und Aus.

Pause Drücken Sie die PAUSE (II) Taste und Time Shift startet AUTO Diese Funktion bewirkt, dass Time Shift permanent aktiv ist

Aus Keine Time Shift Funktion

Wir empfehlen hier die Einstellung Pause!

Zeitversetztes Fernsehen (Time Shift)

Drücken Sie während des Livebildes die || (Pause) Taste auf der Fernbedienung. Das Livebild pausiert und die weitere Sendung wird auf dem Speicher gesichert.

Rekorder (Optional)

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die RECLIST Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:

▲/▼ Wechsel zur vorherigen bzw. nächsten Aufnahme
◀/▶ Blättern zur vorherigen oder nächsten Seite der Liste

OK Startet die Wiedergabe im Vorschaufenster (ohne Ton)

ROT Die markierte Aufnahme wird gelöscht

INFO Informationsanzeige des angeschlossenen Speichers

EXIT Beenden der Aufnahmeliste

Datei wiedergeben

Wenn Sie aus der Aufnahmeliste eine abspielen möchten, drücken Sie zweimal die OK Taste. Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

GELB Sprung um 10% der Laufzeit rückwärts

BLAU Sprung um 10% der Laufzeit vorwärts

Schneller Vorlauf << Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort

▲/▼ Vorstopp mit Abfrage, ob Sie die Wiedergabe von der letzten Position starten möchten (bestätigen mit OK) oder von Anfang an beginnen wollen (EXIT drücken).

EXIT Beenden der Wiedergabe

Speicherinformationen

Wenn Sie in der Aufnahmeliste die INFO Taste drücken, dann erscheint auf dem Bildschirm eine Informationsfenster über den angeschlossenen Speicher.

Sie können hier den Speicher formatieren.

Mit der EXIT Taste beenden Sie die Anzeige.

Aufnahme löschen

Wenn Sie bei einer markierten Aufnahme in der Aufnahmeliste die ROTE Taste drücken, dann können Sie die entsprechende Datei von dem Speicher löschen. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und die Datei wird von dem Speicher gelöscht.

Multimediaplayer

USB Anschluss

Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Formate

Dies wären zum Beispiel Bilder (JPEG, GIF), Musikdateien (MP3, WMA) oder Videodateien (MPEG-1, MPEG-2 oder MPEG-4 Format).

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 8 GB. Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Multimediaplayer

Meine Bilder

Wenn Sie Bilder, Musik oder Videos von Speicher abspielen möchten, rufen Sie dazu den Medienplayer des Gerätes auf. Schließen Sie zuerst den USB Speicher (Stick/Platte) an und drücken Sie während des Livebildes die MENU Taste.

Drücken Sie solange die ◀/▶ Tasten bis Multimedia angezeigt wird.

Die vier Untermenüs sind:

• Meine Bilder (My Album)
• Meine Musik (My Musik)
• Meine Filme (My Movies)
• Meine Aufnahmen (My Recorder)

Meine Bilder

Wenn Sie Bilder mit dem Megast 3400 anzeigen möchten, schließen Sie einen USB Stick (oder USB Platte) an und rufen Sie den Menüpunkt Meine Bilder mit der OK Taste auf.

Organisieren Sie Ihren USB Speicher insofern, dass sich alle Bilder in einem Ordner befinden. Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordert den Ordner anzugeben. Drücken Sie dazu die BLAUE Taste auf der Fernbedienung und wählen Sie dann im Dateibrowser den Ordner mit den Bilder mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt.

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner ◀/▶ Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK Startet die Wiedergabe des Bildes

INFO Informationsanzeige des angeschlossenen Speichers

EXIT Startet eine Thumbnailübersicht aller Bilder, die sich im ausgewählten Ordner befinden

Multimediaplayer

Meine Bilder

In der Thumbnailübersicht haben Sie eine ähnliche Funktionsweise wie in dem Dateibrowser:

▲/▼ Wechsel zum oberen bzw. unteren Bild

◀/▶ Wechsel zum vorherigen bzw. nächsten Bild

OK Startet die Wiedergabe des Bildes

BLAU Zurück zu dem Dateibrowser

EXIT Beendet die Thumbnailanzeige und wechselt direkt ins Hauptmenü zurück

Bei vielen Bilddateien im Ordner kann es etwas dauern bis alle Bilder angezeigt werden. Sie werden über eine Statusanzeige (in Prozent) informiert.

Wenn Sie ein Bild mit der OK Taste gestartet haben, dann stehen Ihnen weitere Funktionen zur Verfügung.

ROT Startet die Zoomfunktion in den Schritten 100% → 150% → 200% →

25%→50%→100%

◄/► Dreht das Bild im Uhrzeiger- bzw. gegen den Uhrzeigersinn um jeweils 90°

GELB Spiegelt das Bild vertikal

BLAU Spiegelt das Bild horizontal

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild

GRÜN Startet eine Musikdatei während der Bildwiedergabe

EXIT Zurück zu der Thumbnailübersicht

Zoomfunktion

Innerhalb der Zoomfunktion haben Sie die Möglichkeit bei Vergrößerungen das Bild mit den Pfeiltasten zu verschieben und somit andere Ausschnitte in das Zentrum zu rücken.

Musikwiedergabe während der Bildanzeige

Wenn Sie während der Bildwiedergabe die GRÜNE Taste gedrückt haben, dann erscheint der Dateibrowser auf dem Bildschirm. Suchen Sie einen Ordner mit Musikdateien aus. Starten Sie das ausgewählte Musikstück mit der OK Taste. Die weiteren Funktionen werden auf der nächsten Seite unter dem Punkt „Meine Musik“ beschrieben.

Mit der EXIT Taste wechseln Sie wieder zu der Bildwiedergabe.

Multimediaplayer

Meine Musik

Wenn Sie Musikdateien mit dem Receiver abspielen möchten, schließen Sie einen USB Speicher (Stick/Platte) an und rufen Sie den Menüpunkt Meine Musik mit der OK Taste auf. Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordert den Ordner anzugeben. Wählen Sie dann im Dateibrowser den Ordner mit den Musikdateien mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt. Linke Seite zeigt die Ordnerstruktur und die rechte Seite die Dateien an.

▲/▼ Wechsel zum vorherigen bzw. nächsten Stück bzw. Ordner ◀/▶ Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK Startet die Wiedergabe des Musikstückes

INFO Informationsanzeige des angeschlossenen USB Speichers

EXIT Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

ROT Startet die Wiedergabe

GRÜN Beendet die Musikwiedergabe

GELB Definiert den Wiedergabemodus Einzel, Alle, Zufall usw.

BLAU Schneller Vorlauf mit den Geschwindigkeiten x2, x3 und x4

Schneller Vorlauf

Wenn Sie während der Musikwiedergabe die BLAUE Taste drücken, dann starten Sie den schnellen Vorlauf. Jedes Drücken der BLAUEN Taste erhöht die Geschwindigkeit. Die Geschwindigkeiten ändern sich wie folgt:

x 1 x 2 x 3 x 4 x 1

Hinweis:

Mit der BLAUEN Taste können Sie ausschließlich zu der normalen Abspielgeschwindigkeit zurückkehren.

Lautstärke ändern

Während der Musikwiedergabe können Sie die Lautstärke mit den ◀/▶ Tasten ändern.

Unterstützte Formate

Der Megasat 3400 unterstützt folgende Parameter bei den Musikdateien:

Format: MP3 und WMA

Sampling Frequenz: 8 - 48 kHz (MP3) oder 32 - 48 kHz (WMA)

Bitrate: 8 bis 320 kbps (MP3) oder 32—192 kbps (WMA)

Multimediaplayer

Meine Filme

Wenn Sie Filmdateien mit dem Megasat abspielen möchten, schließen Sie einen USB Speicher (Stick/Platte) an und rufen Sie den Menüpunkt Meine Filme mit der OK Taste auf. Bitte beachten Sie die folgenden Regeln:

1. Die Auflösung der Filmdateien sollten maximal 720x576 Pixel betragen.
2. Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „“ Zeichen.
4. Falls bei MPEG-4 Dateien der Abstand der einzelnen I-Frames mehr als 30 Sekunden beträgt, dann kann es zu Störungen während des Abspielens kommen.
5. Bitte beachten Sie bei dem Erstellen der MPEG-4 Dateien, dass Video und Audio nur mit der „interleave“ Option abgespielt werden können.
6. Dateien mit der Endung *.avi, *.mpg und *.mpeg werden angezeigt und ggf. abgespielt. Andere Formate sind unbekannt und werden ggf. auch nicht angezeigt.
7. Verschiedene MPEG-4 Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standard MPEG-4 Part 2 (MPEG-4 SP/ASP) erstellt worden sein. Andernfalls kann es zu Fehlern bei der Darstellung kommen.
8. Container Formate wie MKV, MP4 oder ähnliche werden nicht unterstützt.
9. Der Codec H.264 oder VC1 wird nicht unterstützt.
10. Unterstütze Audioformate in den MPEG-x Dateien sind:
11. MPEG-4: AC3, MP3
12. MPEG-1/2: MP2 / MPA
    • Sampling Frequenz: 8 - 48 kHz (MP3)
13. Bitrate: 8 bis 320 kbps (MP3)

Hinweis:

AC3 Ton in Filmdateien können ausschließlich nur über den digitalen Tonausgang und einem entsprechenden Dolby Digital Decoder wiedergeben werden. Nutzen Sie den nur den SCART Ausgang, dann hören Sie bei diesen Dateien keinen Ton.

Nach erfolgreichen Auslesen des USB Speicher (Stick/Platte) werden Sie aufgefordert den Ordner anzugeben. Wählen Sie dann im Dateibrowser den Ordner mit den Filmdateien mit der OK Taste aus. Die Bilder werden dann im Dateibrowser in eine Liste angezeigt. Linke Seite zeigt die Ordnerstruktur und die rechte Seite die Dateien an.

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner
◀/▶ Wechsel zwischen Ordner- (linke Seite) und Dateiübersicht (Rechte Seite)

OK Startet die Wiedergabe

INFO Information des Speichers

EXIT Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

Multimediaplayer

Meine Filme

Wählen Sie einen Film aus und starten diesen mit der OK Taste. Oben Links wird der Dateiname, die bisher abgespielte Zeit und die Gesamtzeit angezeigt. Unter werden die Navigationshilfen eingeblendet. Sie können diese immer wieder mit der INFO Taste einblenden. Nach 10 Sekunden schaltet diese automatisch wieder ab.

Mit der EXIT Taste können Sie die Wiedergabe direkt beenden und in den Dateibrowser zurückkehren.

Die Navigationshilfen sind:

EXIT Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

ROT Startet die Wiedergabe / Pausiert die Wiedergabe

GRÜN Langsame Wiedergabe

GELB Schneller Rücklauf

BLAU Schneller Vorlauf

◀/▶ Ändert die Lautstärke

▲/▼ Wechsel zum vorherigen bzw. nächsten Film

Wiedergabe Starten bzw. Unterbrechen

Starten Sie die Wiedergabe eines Filmes mit der OK oder der ROTEN Taste. Erneutes Drücken der ROTEN Taste bewirkt, dass der Film unterbrochen wird und der Pausemodus aktiv ist. Die Wiedergabe können Sie mit der ROTEN Taste fortsetzen.

Wiedergabe beenden

Sie beenden die Wiedergabe mit der EXIT Taste.

Langsame Wiedergabe

Drücken Sie während der Wiedergabe die GRÜNE Taste, dann hält das Bild an. Mit der BLAUEN Taste können Sie die Geschwindigkeit für die langsame Wiedergabe bestimmen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

Pause x 1 / 2 x 1 / 4 x 1

Schneller Vorlauf bzw. Rücklauf

Mit der GELBEN bzw. BLAUEN Taste können Sie innerhalb des Filmes schneller rückwärts bzw. vorwärts spulen. Die Geschwindigkeiten ändern sich mit jeden Tastendruck wie folgt:

x 1 x 2 x 4 x 8 x 1 6 x 3 2 x 1

Einstellungen

Hauptmenü

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenü sind:

• TV mit TV Liste und EPG
• Radio mit Radio Liste und Radio EPG
• Multimedia mit Meine Bilder, Meine Musik, Meine Filme und Meine Aufnahmen
- Zubehör mit den Spiel Gomoku, einem Kalender und einem Taschenrechner
- Einstellungen mit den Untermenü Installation, TV Einstellungen, Passwort, Erweiterter Timer, Standardeinstellungen laden und SW Update

Das Menü TV enthält die Untermenüs TV Liste und EPG Anzeige. Mit der TV Liste bearbeiten Sie die gefundenen TV Sender von einem oder mehreren Satelliten.

TV Liste

Mit dem Untermenü TV Liste haben Sie die Möglichkeit die gefundenen TV Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten. Folgende Tools stehen Ihnen zur Verfügung:

• Favoriten
• Sperren
• Bearbeiten
• Verschieben
• Sortieren
• Überspringen
• Löschen
• Suche

Bei jedem Starten der TV Liste ist das Tool Favoriten als erstes aktiv. Mit den ◀/▶ Tasten ändern Sie die Tools.

Einstellungen

TV

Mit den folgenden Tasten können Sie die TV Liste bedienen:

▲/▼ Vorheriger bzw. nächster Sender

◀/▶ Wechsel der Tools

EXIT Beenden

GELB Speichern der Änderungen

BLAU Wechsel der Satelliten

Favoriten definieren

Wählen Sie den TV Sender aus, den Sie in die Favoritenliste ablegen möchten. Mit den ▲/▼ Tasten können Sie den TV Sender auswählen. Sie können insgesamt 8 Favoritenlisten erstellen. Drücken Sie dazu die numerischen Tasten 1 bis 8.

Die vordefinierten Favoritenkategorien mit der dazu gehörigen Taste (1 bis 8) sind:

1. News
2. Sport
3. Filme
4. Musik
5. Einkaufen
6. Reisen
7. Jungs
8. Mädchen

Vorgehensweise:

1. Wählen Sie einen TV Sender aus und drücken Sie z.B. die Taste 5, um diesen Sender in die erste Favoritenliste zu speichern.
2. Um das ausgewählte oder ausgewählten TV Sender in die oder den Listen zu speichern, drücken Sie die GELBE Taste.
3. Bestätigen Sie die Änderungen mit der OK Taste, oder brechen Sie den Vorgang mit der EXIT Taste ab.

Wenn Sie die Änderungen akzeptiert haben, dann haben Sie mit der FAV Taste Zugriff auf die Favoritenliste(n). In der Favoritenliste können Sie mit der GELBEN Taste die unterschiedlichen Favoritenlisten wechseln und anzeigen.

TV Sender sperren

Möchten Sie einzelne TV Sender sperren, so wählen Sie in der TV Liste das Tool Sperren, in dem Sie ▶ Taste drücken, bis unten Links Sperren erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. An dem ausgesuchten TV Sender erscheint dann ein Schloss-Symbol. Speichern Sie die Änderungen mit der GELBEN Taste ab und bestätigen Sie die Sicherheitsabfrage mit der OK Taste. Die Sperrung ist jedoch nur dann aktiv, wenn Sie im Menü Einstellung und Passwort die Option Kanal Sperren aktiviert haben.

Wenn Sie den gesperrten TV Sender anschauen möchten, dann werden Sie nach dem Wechsel zu dem gesperrten TV Sender nach dem Passwort gefragt. Geben Sie das Passwort ein, und danach können Sie den TV Sender anschauen.

Einstellungen

TV

TV Sender bearbeiten

Möchten Sie einzelne TV Sender bearbeiten, so wählen Sie in der TV Liste das Tool Bearbeiten, in dem Sie ▶ Taste drücken, bis unten Links Bearbeiten erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Jetzt können Sie den TV Sendernamen, die Untere Frequenz und die Symbolrate verändern.

Markieren Sie den Sendername (das aktive Element ist dunkelblau hinterlegt) und drücken Sie die OK Taste zum bearbeiten des Sendernamens.

Die Änderung des Namens erfolgt mit den numerischen Tasten im SMS-Stil. So enthält zum Beispiel die Taste „2“ die Buchstaben „a“, „b“, „c“ und „2“. Möchten Sie nun ein „b“ erstellen, so müssen Sie dazu zweimal die „2“ drücken.

Folgende Tasten zur Bedienung:

◀/▶ Wechsel der Position im Namen

GRÜN Groß- und Kleinschreibung

ROT Vorheriges Zeichen Löschen

OK Speichern

EXIT Beenden

Mit der OK Taste speichern Sie den geänderten Namen. Mit der EXIT Taste kehren Sie in das vorherige Bildmenü zurück, ohne zu speichern.

Mit der EXIT Taste verlassen Sie das Bearbeitungsmenü und kehren zu der TV Liste zurück.

Verschieben eines TV Senders

Möchten Sie einzelne TV Sender verschieben, so wählen Sie in der TV Liste das Tool Verschieben, in dem Sie ▶ Taste drücken, bis unten Links Verschieben erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte TV Sender wird mit einem Häkchen versehen. Mit den ▲/▼ Tasten können Sie den TV Sender auf die neue Position verschieben. Suchen Sie einen neuen Senderplatz in der Liste aus und drücken Sie die OK Taste. Der TV Sender wird dann an dieser Stelle abgelegt. Speichern Sie die Änderung mit der GELBEN Tasten und bestätigen Sie diese mit der OK Taste.

Einstellungen

TV

TV Sender Sortieren

Möchten Sie die TV Senderliste neu sortieren, so wählen Sie in der TV Liste das Tool Sortieren, in dem Sie ▶ Taste drücken, bis unten Links Sortieren erscheint. Zwei mögliche Sortieroptionen sind vorhanden:

• Alphanumerisch (von A bis Z)
- Bezahl zu Freie Sender

Mit der ROTEN Taste können Sie die Sender in der Reihenfolge von A bis Z ändern. Erneutes Drücken der ROTEN Taste kehrt die Reihenfolge nach Z bis A um.

Sie können die TV Sender nach Bezahl- oder Freie-Sender sortieren. Drücken Sie einmal die GRUNE Taste und der Empfänger sortiert diese nach Bezahl zu Freie Sender. Erneutes Drücken der GRUNEN Taste kehrt die Reihenfolge um.

Mit der EXIT Taste beenden Sie die Sortierung. Bestätigen Sie die Änderung mit der OK Taste.

TV Sender überspringen

Möchten Sie einzelne TV Sender bei der Navigation überspringen, so wählen Sie in der TV Liste das Tool Überspringen, in dem Sie ▶ Taste drücken, bis unten Links Überspringen erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der TV Sender ist mit einem Symbol markiert. Speichern Sie die Änderungen mit der GEL-BEN Taste ab und bestätigen Sie die Abfrage mit der OK Taste.

Hinweis:

• Bei der Navigation wird nun dieser TV Sender immer übersprungen und kann nicht mehr mit den ▲/▼ Tasten angewählt werden.
• Nur durch die numerische Eingabe kann auf diesen Sender zugegriffen werden.

TV Sender Löschen

Möchten Sie einzelne TV Sender löschen, so wählen Sie in der TV Liste das Tool Löschen, in dem Sie ▶ Taste drücken, bis unten Links Löschen erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Der ausgewählte TV Sender wird mit einem Kreuzsymbol markiert. Speichern Sie die Änderungen mit der GELBEN Taste und bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Der ausgewählte TV Sender wird aus der Liste gelöscht.

Einstellungen

TV

TV Sender suchen

Möchten Sie einzelne TV Sender suchen, so wählen Sie in der TV Liste das Tool Suchen, in dem Sie ▶ Taste drücken, bis unten Links Suchen erscheint. Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste.

Geben Sie im SMS-Stil den Sendername ein, den Sie in der TV Liste suchen möchten.

Nach der Eingabe des Sendernamens drücken Sie die OK Taste und der gesuchte TV Sender wird in der TV Senderliste angezeigt, sofern dieser vorhanden ist.

EPG

Unter diesem Menü können Sie die EPG Informationen der TV Sender anzeigen lassen. Detaillierte Beschreibung der EPG Funktion können Sie auf Seite 26 entnehmen.

Radio

Das Menü TV enthält die Untermenüs Radio Liste und EPG Anzeige. Mit dem Menü Radio Liste bearbeiten Sie die gefundenen TV Sender von einem oder mehreren Satelliten.

Sie haben die gleichen Optionen unter Radio Liste wie bei der TV Liste. Bitte lesen Sie die einzelnen Schritte bei der TV Liste (Seiten 36 bis 40).

Einstellungen

Einstellungsmenü

Das Einstellungsmenü enthält die Untermenüs:

• Installation
  • TV Einstellungen
• Password
• Timer Einstellen
• Werkseinstellungen
• SW-Update

Die Installation enthält drei weitere Untermenüs:

• Einstellung
• Empfang
  • Transponder Verwaltung

Die Installation wurde eingehend zwischen den Seiten 16 bis 27 beschrieben. Bitte lesen Sie die Seiten.

TV Einstellungen

Mit den TV Einstellungen können Sie die Darstellung auf dem Fernseher beeinflussen. Die Menüs dazu sind:

• TV Format
• TV Modus
• OSD Transparenz
• Banner Anzeigezeit
• Videoausgabe

Mit den ▲/▼ Tasten navigieren Sie zu den einzelnen Menüs. Mit den ◀/► Tasten ändern Sie die Optionen. Mit der EXIT Taste beenden Sie die TV Einstellungen und die Änderungen werden gleich umsetzt und gespeichert.

Einstellungen

TV Einstellungen

TV Format

Mit diesem Menü geben Sie die Art Ihres TV Fernsehers ein. Bitte achten Sie auf das Seitenverhältnis Ihres TV Gerätes und wählen Sie diese aus der Liste aus.

Falls Sie einen 16:9 TV Gerät haben, dann sollten Sie die Option 16:9 AUTO auswählen. Falls Sie einen 4:3 TV Gerät haben, dann können Sie die Option 4:3 LB wählen.

TV Modus

In diesem Menü können Sie zwischen PAL, NTSC und AUTO wählen. Nutzen Sie die Option AUTO und dann wird automatisch immer die richtige Einstellung ausgewählt.

OSD Transparenz

Mit dieser Option können Sie die Transparenz des OSD oder Meldungen einstellen. Hohe Werte bewirken keine Transparenz und kleine Werte bewirken eine immer stärkere Transparenz.

Banner-Anzeigezeit

Hiermit definieren Sie die Anzeigedauer der unterschiedlichen Meldungen.

Videoausgabe

Mit dieser Option legen Sie die Art und Weise der Videoausgabe fest. Sie können zwischen RGB und FBAS auswählen. Wenn Ihr TV Gerät über die SCART Schnittstelle RGB unterstützt, dann sollten Sie diese Option nutzen. RGB bietet gegenüber FBAS die bessere Bildqualität.

Kennwort

In dem Menü Kennwort können Sie unterschiedliche Sperrfunktionen definieren. Die Untermenüs sind:

• Menü Sperre
• Kanalsperre
• Altersfreigabe
• Kennwort ändern

Mit den ▲/▼ Tasten navigieren Sie zu den einzelnen Menüs. Mit den ◀/► Tasten ändern Sie die Optionen. Mit der EXIT Taste beenden Sie die TV Einstellungen und die Änderungen werden gleich umsetzt und gespeichert.

Einstellungen

Kennwort

Menü Sperre

Mit dieser Option können Sie die Menüs und Einstellungen sperren. Möchten Sie darauf zugreifen, so müssen Sie immer das entsprechende Passwort eingeben. Das Standardpasswort ist 6 6 6 6. Die Option An aktiviert die Menüsperre. Die Option Aus schaltet die Menüsperre ab.

Kanalsperre

Mit dieser Option schalten Sie die Kanalsperre an oder aus. Wenn Sie in der TV Liste einzelnen TV Sender sperren möchten, dann muss diese Option aktiv (An) sein. Falls nicht, dann hat die Sperre keine Wirkung.

Altersfreigabe

Mit dieser Option können Sie den Level der Altersfreigabe definieren. Die Einstellung Unbegrenzt schaltet diese ab. Je höher der Wert (bis 18) ist, desto restriktiver ist der Level der Altersfreigabe.

Hinweis:

Diese Option kann nur dann Wirksam sein, wenn die entsprechenden Informationen auch auf den Sendern gesendet wird. Dies ist in Europa jedoch nur selten Fall.

Kennwort ändern

Mit dieser Option können Sie das Standardkennwort ändern. Das voreingestellte Kennwort lautet 6 6 6 6.

Möchten Sie das Passwort ändern, dann wechseln Sie die Option von Nein auf Ja. Nach dem Ändern werden Sie direkt nach dem alten Passwort gefragt.

1. Geben 6 Si 6 über die Fernbedienung ein
2. Geben Sie das neue vierstellige Passwort ein
3. Wiederholen Sie das neue vierstellige Passwort
4. Es erscheint dann eine Meldung auf dem Bildschirm, dass das neue Passwort geändert wurde.

Timer Einstellen

Mit diesem Menü können Sie den Timer programmieren. Entweder haben Sie schon eine Programmierung aus EPG ausgeführt und dann können Sie diese modifizieren.

Sie können natürlich auch manuell den Timer programmieren. Drücken Sie dazu die ROTE Taste um eine weitere Timer Programmierung hinzu zufügen.

Einstellungen

Timer Programmierung

Folgende Einstellungen können Sie bearbeiten:

• Kanaltyp
• Kanal-Nr.
• Kanalname
• Startdatum
• Startzeit
• Stoppzeit
• Modus
• Timer Modus

Kanal Typ

Hier können Sie zwischen TV und Radio wählen

Kanal-Nr.

Wählen Sie hier die Kanal-Nr. des TV Senders, den Sie programmieren möchten.

Kanalname

Der Kanalname ist in der Regel durch die Kanal-Nr. vorgegeben.

Startdatum

Wählen Sie das Datum, an dem die Aufnahme zum Beispiel stattfinden soll. Die Notation für Deutschland ist Tag/Monat/Jahr.

Startzeit

Geben Sie hier die Uhrzeit ein, wann die Aufnahme ausgeführt werden soll.

Hinweis:

Nutzen Sie ein Paar Minuten vorher als Puffer, denn häufig starten die Sendungen nicht exakt zu dem angegebenen Zeitpunkt.

Stoppzeit

Geben Sie hier die Uhrzeit ein, wann die Aufnahme beendet werden soll.

Hinweis:

Nutzen Sie ein Paar Minuten nachher als Puffer, denn häufig enden die Sendungen nicht exakt zu dem angegebenen Zeitpunkt.

Einstellungen

Timer Programmierung

Modus

Hiermit definieren Sie den Aufnahmemodus. Die Optionen sind:

• Einmal
  • Täglich
• Wöchentlich
• Monatlich

Timer Modus

Hiermit definieren Sie den Timer Modus. Die Optionen sind Timer oder Aufnahme. Wenn Sie Aufnahme auswählen, dann startet zu den vorherigen Einstellung die Aufnahme.

Hinweis:

Wenn Sie eine Aufnahme ausführen möchten, dann muss dazu ein USB Speicher angeschlossen sein.

Bestätigen Sie die Programmierung mit OK Taste und sie erscheint dann in der Timer Liste.

Mit der ROTEN Taste können Sie die Einstellungen bearbeiten. Mit der GRÜNEN Taste können Sie die Programmierung löschen. Mit der EXIT Taste verlassen Sie das Menü Timer Einstellen.

Werkseinstellungen

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und bestätigen ggf. mit der OK Taste.

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

Einstellungen

SW Update

Das Menü SW update enthält zwei Optionen:

• Update über Speicher
• Sicherung über Speicher

Sie haben die Möglichkeit die Software über USB oder Speicherkarte zu aktualisieren.

Starten Sie diese Funktion mit der OK Taste.

Hinweis:

Der USB Speicher (USB Stick) sollte nur ausschließlich die Updatedatei enthalten. Wenn die Datei gefunden wird, dann startet die Vorgang automatisch.

Bei der Sicherung können Sie die Benutzerdatenbank auf USB Speicher sichern.

Diese enthält Ihre persönlichen Einstellungen, die ausgewählte Satelliten und die gefundenen TV Sender. Drücken Sie die OK Taste zu speichern der Datenbank. Eine kurze Meldung erscheint auf dem Bildschirm.

Extras

Das Zubehör enthält ein Spiel Gomoku (5 Gewinnt), einen Kalender und einen einfachen Taschenrechner.

Einstellungen

Meine Aufnahmen

Wählen Sie im Hauptmenü die Option Multimedia und bestätigen Sie mit der OK Taste. Wählen Sie danach die Option Meine Aufnahmen aus und starten Sie diese ebenfalls mit der OK Taste.

Es folgenden jetzt drei weitere Optionen:

• Aufnahme Liste (Recorded List)
- Aufnahme Gerät
• Aufnahme Einstellungen

Aufnahme Einstellungen

Hier stellen Sie die Parameter wie Time Shift, Time Shift Größe, OTR (One Button Recording) und Standardaufnahmezeit.

Time Shift

Das Menü Time Shift enthält drei Optionen:

AUTO

Die Time Shift Funktion ist immer aktiv und der 3400 nimmt auch immer das aktive TV Programm auf.

PAUSE

Die Time Shift Funktion startet erst, wenn während des Livebildes die PAUSE Taste gedrückt wird.

AUS

Die Time Shift Funktion ist abgeschaltet.

Time Shift Größe

Die Größe der Time Shift Datei ist immer davon abhängig, wie groß einerseits der angeschlossene Speicher oder anderseits wie viel freier Speicher verfügbar ist. In der Regel werden zwischen 30 bis 40% für Time Shift reserviert.

Diese Untermenü enthält zwei Optionen, An und Aus.

An

Drücken Sie die RECORD Taste auf der Fernbedienung und die Aufnahme startet unmittelbar. Dabei wird auf die Standardaufnahmezeit zurückgegriffen.

Einstellungen

Meine Aufnahmen

Aus

Wird diese Option gewählt, dann werden Sie nach dem Drücken der RECORD Taste aufgefordert, die Aufnahmezeit zu definieren.

Aufnahme Gerät

Mit diesem Menü können Sie den Speicher formatieren. Das Fenster besteht aus den Untermenüs:

Und einer Informationsanzeige über den Speicher. Im unteren Teil des Fenster finden Sie die Tasten zu dem Verändern der Optionen und zum Formatieren des Speichers.

Gerät

Wenn ein USB Speicher am Megasat receiver angeschlossen ist, dann können Sie zwischen den Geräte mit den ◀/▶ Pfeiltasten wechseln.

Slot (Optional)

Wenn ein USB Speicher und eine Speicherkarte an dem Receiver angeschlossen ist, dann können Sie zwischen den Geräte mit den ◀/▶ Pfeiltasten wechseln.

Partition

USB-Flashspeicher oder Speicherkarten enthalten in der Regel nur eine Partition. Somit kann bei Verwendung von USB-Sticks oder Speicherkarte auch in der Regel auch nur eine Partition verfügbar und dann kann die Option nicht geändert werden.

Formatierung des Speichers

Wenn Sie den USB Speicher oder Speicherkarte formatieren möchten, dann drücken Sie die GRÜNE Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste und der Speicher wird formatiert.

Wenn Sie die ROTE Taste drücken, dann wird auch nur die ausgewählte Partition formatiert. Mit der EXIT Taste können Sie die Formatieren während der Sicherheitsabfrage abbrechen.

Hinweis:

Bei der Formatieren werden alle vorhandenen Daten gelöscht.

Einstellungen

Meine Aufnahmen

Aufnahme Liste

Mit diesen Menü können Sie die aufgenommenen TV Sendungen in einer Liste anzeigen. Neben dem Weg über das Hauptmenü können Sie auch direkt über die RECLIST Taste im Livebild starten.

In dieser Liste werden alle Aufnahmen angezeigt. Folgende Tasten helfen bei der Bedienung in diesem Fenster:

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei

◀/▶ Wechsel vorherigen bzw. nächsten Seite (bei voller Liste)

OK Startet die Wiedergabe der Datei im Vorschaufenster ohne Ton

INFO Informationsanzeige des angeschlossenen USB Speichers

ROT Löschen einer Aufnahme

EXIT Beendet die Musikwiedergabe und springt direkt ins Hauptmenü zurück

Wiedergabe

Wählen Sie eine Datei aus, wenn Sie diese abspielen möchten drücken Sie die OK Taste. Einmalige Drücken der OK Taste bewirkt eine Wiedergabe der Datei im Vorschaufenster ohne Ton. Zweimaliges Drücken der OK Taste startet die Wiedergabe im Vollbild. Zusätzlich haben Sie jetzt noch weitere Abspielfunktionen zur Verfügung:

<< Schneller Rücklauf

Schneller Vorlauf

GELB Sprung um 10% zurück

BLAU Sprung um 10% vor

PAUSE Pause bei der Wiedergabe, wobei das Bild einfriert

STOP Beendet die Wiedergabe

Löschen

Wählen Sie mit den Pfeiltasten OBEN oder UNTEN eine Datei aus die Sie löschen möchten und drücken Sie die ROTE Taste. Bestätigen Sie den Löschvorgang mit der OK Taste oder brechen Sie diesen mit der EXIT Taste ab.

Problembehebung

Symptom	Ursache und Lösung
Kein DVB-S Empfang / Bildstörungen mit star-ken Mosaiken oder Artefakten / Eingefro-rene Bilder	Kein DVB-S Empfang in Ihrer Gegend.Richten Sie die Satellitenschüssel richtig ausWählen Sie einen Satelliten aus, den Sie empfangen könnenWiederholen Sie den Suchlauf.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Satellitenschüssel neu aus.Kontrollieren Sie die Suchparameter.
Kein Bild / kein farbi-ges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen.TV Programm ist verschlüsselt
Fernbedienung arbei-tet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reich-weite (max. 5 Meter und 30 °)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
Kein Ton	Schalten Sie die Stummschaltung ab (MUTE Taste)Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Ver-stärker.
Audio oder Untertitel ohne Funktion	Drücken Sie die AUDIO Taste. Keine weitere Tonspur verfüg-bar.Drücken Sie die SUBTITLE Taste. Oder keine Untertitel ver-fügba.
Keine Aufnahme	Kein USB-Stick oder Speicherkarte angeschlossenKein freier Speicherplatz auf dem Medium vorhanden

Spezifikationen

Item	Specification
Tuner	Frequenzbereich	950MHz to 2150MHz
	Eingangswiderstand	75 Ohms unbalanced
	Signal Input Level	-65 ~ -25 dBm
	Symbolrate:	2-45Mbps
	LNB Power	13 / 18 V mit 350 mA
Demodulation	Wellenform	QPSK
	FEC	1/2, 2/3,3/4,5/6,7/8
Connectors	LNB IN	F-Connector
	LNB OUT	F-Connector
	TV SCART	Composite video(CVBS), RGB, audio L/R
Power	Input	100-240V~ 50/60Hz
	Consumption	12W max.
Display	Decoder Module	PAL, NTSC
	Video Auflösung:	720 x 576(PAL); 720 x 480(NTSC).
	Aspect Ratio	4:3 (Letterbox, Pan & Scan),16:9
Decoding	Video	MPEG2 Transport MP@ML
	Audio	MPEG2 Audio Layer I&II
Others	Compliance	ETSI/EN 300421 DVB-S Compliant
	Sound Mode	Right, Left, Stereo

Table of Content

Safety information 4

Recycling Information 8

The "Grüne Punkt" denotes that the MAS Elektronik AG pays a duty to the "Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung".

Volume

Das Wichtigste aus Politik, Wirtschaft, Kultur, Sport und Wissenschaft im Viertelstundentakt. Korrespondenten der ARD sorgen für 1 / 2 ▶

Operation

Settings

Setup

TV Format

Settings

Setup

Menu Lock

Note:
