BEDIENUNGSANLEITUNG RMK1 SEH

Typ 1 für ISD300 / myUTN-80

Installation Guide Einbauanleitung

General Information

Intended purpose:

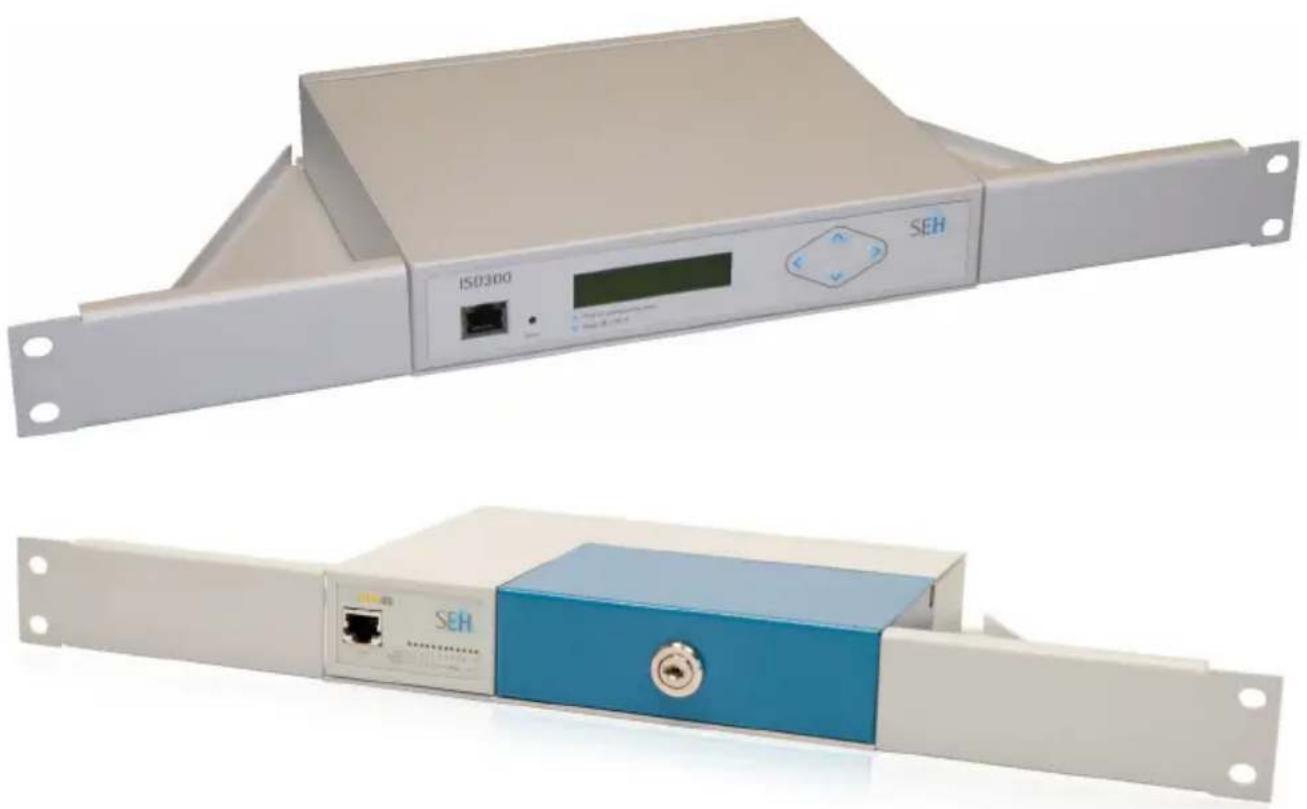

Das Rack Mount Kit Type 1 (RMK1) beinhaltet einen Einbaurahmen.

Der Einbaurahmen wird für die Montage von einem ISD300 oder myUTN-80 in 19-Zoll-Serverschränke verwendet.

Auf dem Markt existieren mehrere Serverschrank-Varianten, die sich im Aufbau leicht unterscheiden. Lesen Sie auch die Dokumentation zu Ihrem Serverschrank.

Unsere Produkte werden kontinuierlich weiterentwickelt und optimiert. Die Abbildungen in dieser Anleitung können daher vom gelieferten Produkt abweichen. Der Einbau weicht nicht ab und ist wie beschrieben durchzuführen.

Vor dem Einbau:

• Lesen und beachten Sie diese Einbauanleitung sowie die aufgeführten Sicherheitsvorschriften.
• Lesen und beachten Sie die Sicherheitsvorschriften im Quick Installation Guide. Sie finden den Quick Installation Guide im Lieferumfang Ihres Produktes.
• Lesen und beachten Sie die Sicherheitsvorschriften zu Ihrem Serverschrank.
• Überprüfen Sie die Maße Ihres Serverschranks und vergleichen

Technical Data:

• Width: 483 mm
• Depth: 192 mm
• Height: 43 mm
• Weight: 780 g

Package Contents

Sie die Daten mit denen des RMK1.

Technische Daten:

• Breite: 483 mm
• Tiefe: 192 mm
• Höhe: 43 mm
- Gewicht: 780 g

Lieferumfang

Bitte überprüfen Sie den Packungs- inhalt, bevor Sie mit dem Einbau beginnen:

• 19-Zoll-Einbaurahmen
• 3 Schrauben (M3 × 5mm)
- Kabelbefestigung (nur für myUTN-80)
- 1 Kabelschelle
- 1 Senkschraube (M3 × 8 mm)
- 1 Sechskantmutter (M3)
- 1 Zahnscheibe (M3)

- Diese Einbauanleitung

Das benötigen Sie:

• Schlitzschraubenzieher
- Kreuzschlitzschraubenzieher
- Material zur Befestigung des Einbaurahmens im Serverschrank (nicht im Lieferumfang enthalten)

Safety Regulations

Sicherheitsvorschriften

Beachten Sie folgende Sicherheitsvorschriften.

• Das RMK1 darf nur für das ISD300 oder den myUTN-80 verwendet werden.
• Das RMK1 darf nur für den beschriebenen Verwendungszweck verwendet werden.
• Die Montage des Einbaurahmens darf nur auf die in dieser Einbau-anleitung beschriebene Weise erfolgen.
• Der Einbau darf nur von qualifiziertem Fachpersonal durchgeführt werden.
• Bei Einbau und Verwendung besteht Quetsch- und Verletzungsgefahr. Achten Sie auf Ihre Finger und andere Körperteile.
• Achten Sie darauf, dass der Server-schrank einen sicheren Stand hat.
• Sorgen Sie für eine ausreichende Belüftung des Geräts im Server-schrank und lassen Sie nach Möglichkeit Abstand zu weiteren 19-Zoll-Einschüben. Den zulässigen Temperaturbereich für Ihr ISD300 bzw. myUTN-80 entnehmen Sie dem Quick Installation Guide.

Preparation

Falls Sie Ihr ISD300 oder Ihren myUTN-80 nachträglich in einen Serverschrank einbauen möchten, müssen Sie das Gerät vorbereiten.

Gehen Sie wie folgt vor:

1. Fahren Sie das Gerät herunter. (nur ISD300)
2. Schalten Sie das Gerät über den Netzschalter aus. (nur ISD300)
3. Entfernen Sie das Stromversorgungskabel (Netzkabel) vom Gerät. (Stromzufuhr unterbrechen)
4. Entfernen Sie das Netzwerkkabel (RJ-45) vom Gerät.

Installation

Zum Einbau folgen Sie den Schritten des produktspezifischen Ablaufes:

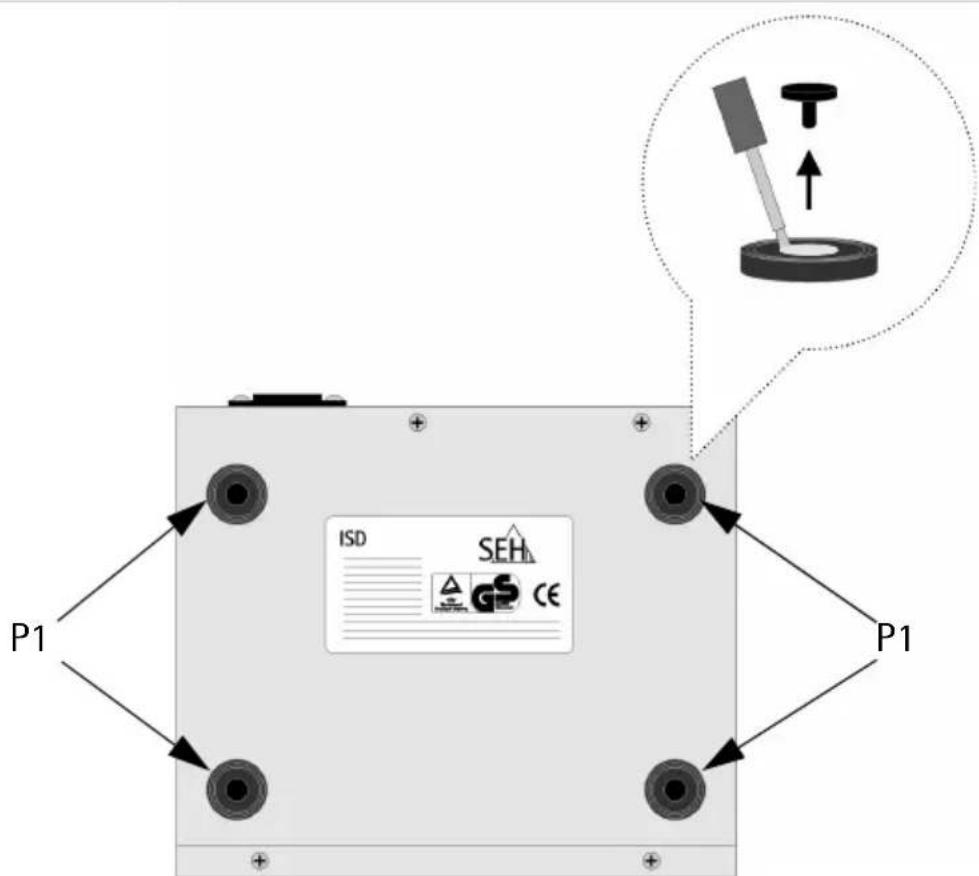

Entfernen Sie alle Füße (P1) des ISD300s.

Gehen Sie wie folgt vor:

1. Plazieren Sie das ISD300 kopfüber auf eine feste Auflage.
2. Hebeln Sie mit einem kleinen Schlitzschraubenzieher den Stift aus dem Fuß heraus. Der Fuß löst sich automatisch.
3. Wiederholen Sie Schritt 2 mit allen anderen Füßen.

Bewahren Sie Stifte und Füße für einen eventuellen zukünftigen Einsatz gut auf.

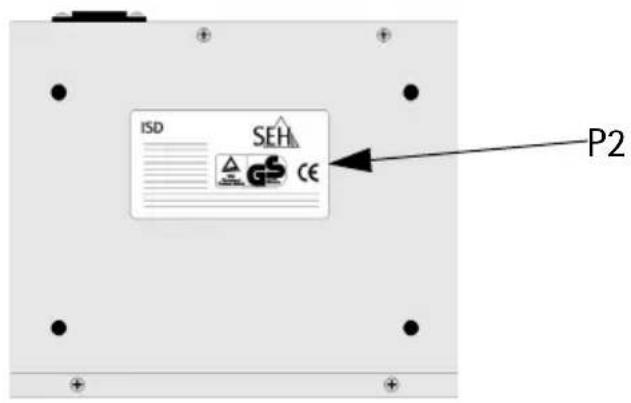

Beim Zusammenfügen wird das ISD300-Typenschild (P2) durch den Einbaurahmen verdeckt.

Übertragen Sie alle relevanten ISD300-Daten auf das RMK1-Typenschild (P3), um die Daten jederzeit einsehen zu können.

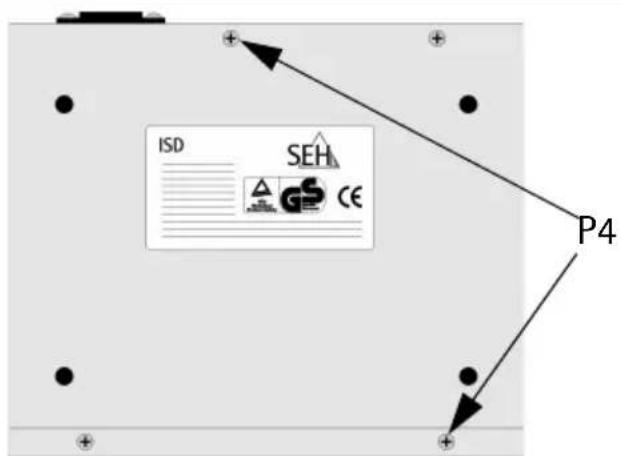

Entfernen Sie die zwei gekennzeichneten Schrauben (P4) mit einem Kreuzschlitzschraubenzieher.

Lösen Sie keine anderen Schrauben!

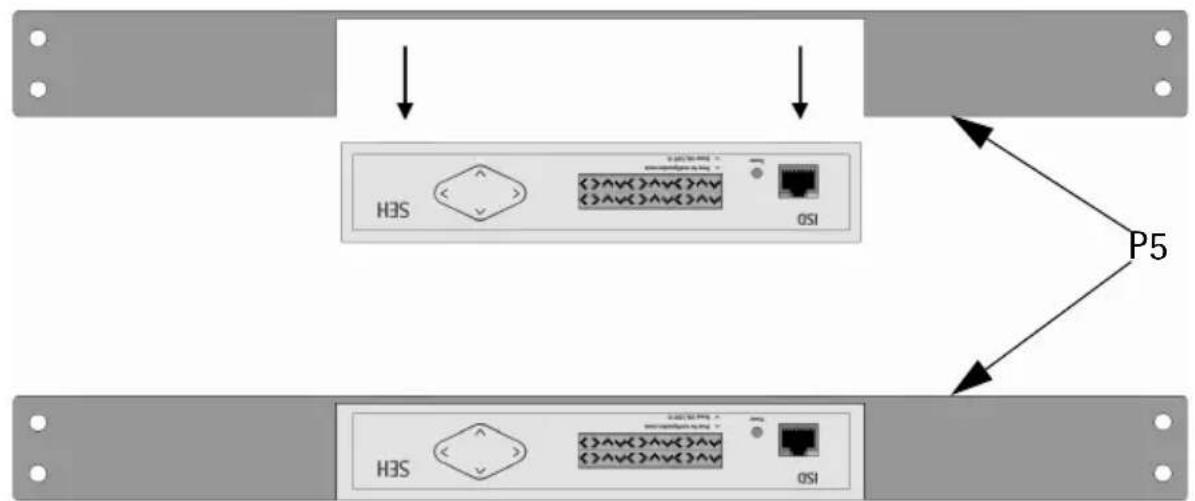

Legen Sie den Einbaurahmen (P5) auf das ISD300.

Die zwei in dem ISD300 verbliebenen Schraubenköpfe dienen als Führung. Die Schraubenköpfe passen exakt in die Bohrungen (P6) des Einbau-rahmens.


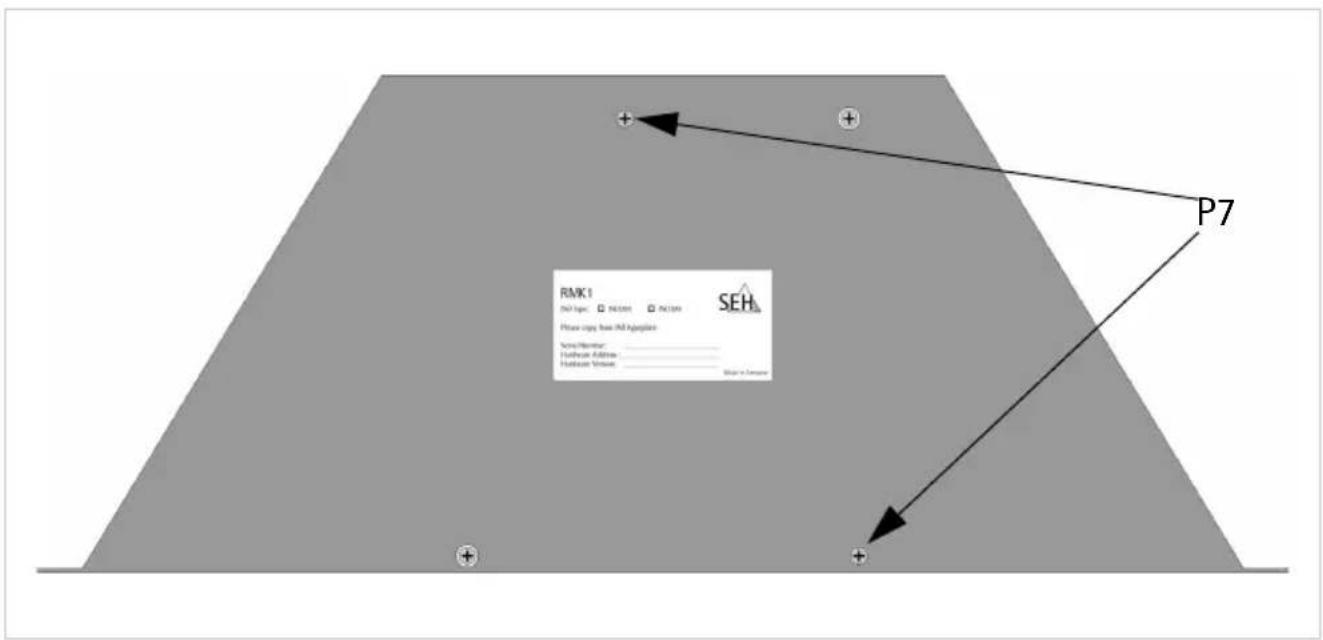

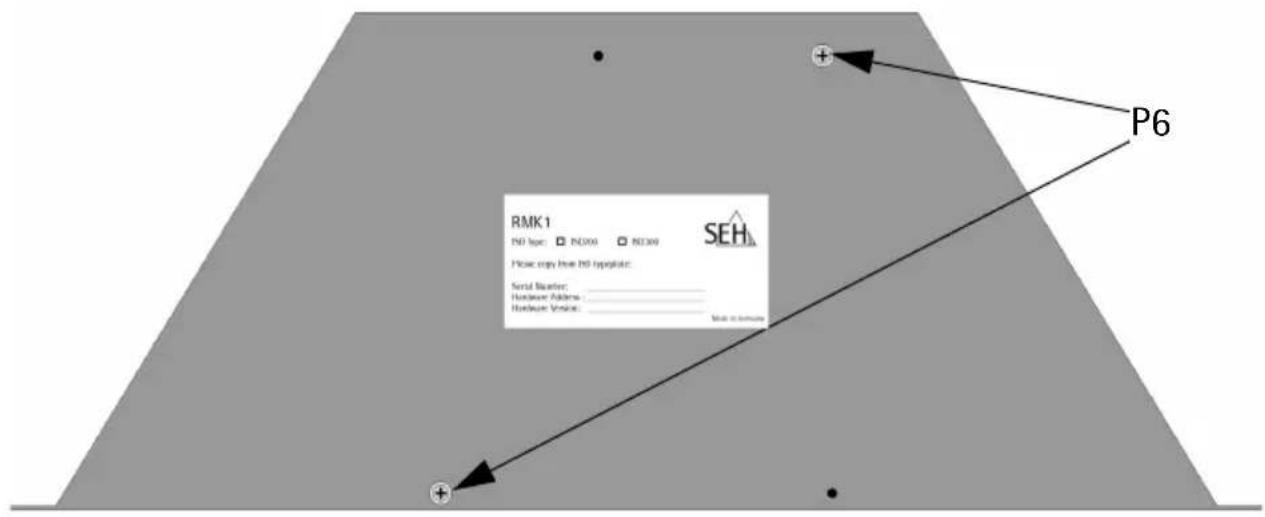

Befestigen Sie 2 der mitgelieferten Schrauben (M3 × 5 mm) an Position (P7).

Nutzen Sie nicht die in Schritt 2 entfernten Schrauben!

Bitte beachten Sie: eine mitgelieferte Schraube (M3 × 5 mm) und die Kabelbefestigung werden für das ISD300 nicht benötigt.

ISD300 – Step 6

Bauen Sie das ISD300 in den Server-schrank ein.

Gehen Sie wie folgt vor:

1. Verbinden Sie das Stromversorgungskabel (Netzkabel) mit dem ISD300.
2. Führen Sie das ISD300 an der gewünschten Einbauposition waagerecht in den Serverschrank ein.

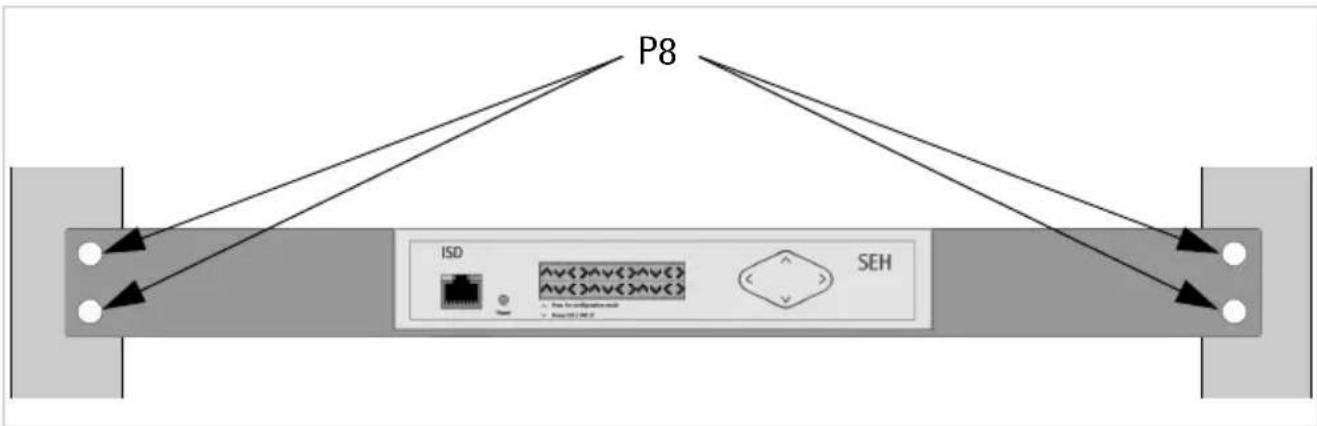

3. Befestigen Sie das ISD300 mithilfe der Einbaurahmen-Löcher auf beiden Seiten zweimal am Serverschrank (P8).
4. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem ISD300.
5. Schalten Sie das ISD300 über den Netzschalter ein.
6. Fahren Sie das ISD300 hoch.

Das Material zur Befestigung im Serverschrank ist nicht im Lieferumfang enthalten. Welches Befestigungsmaterial Sie benötigen entnehmen Sie der Dokumentation zu Ihrem Serverschrank.

myUTN-80 – Step 1

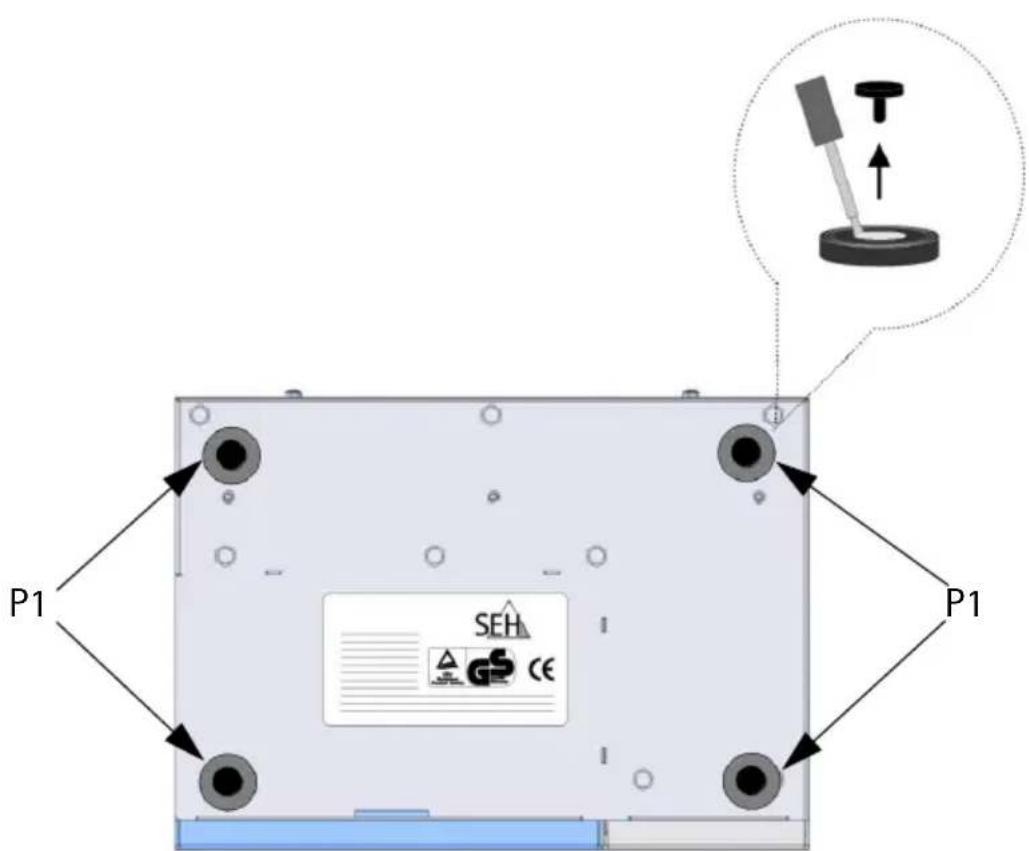

Entfernen Sie alle Füße (P1) des myUTN-80.

Gehen Sie wie folgt vor:

1. Plazieren Sie das myUTN-80 kopfüber auf eine feste Auflage.
2. Hebeln Sie mit einem kleinen Schlitzschraubenzieher den Stift aus dem Fuß heraus. Der Fuß löst sich automatisch.
3. Wiederholen Sie Schritt 2 mit allen anderen Füßen.

Bewahren Sie Stifte und Füße für einen eventuellen zukünftigen Einsatz gut auf.

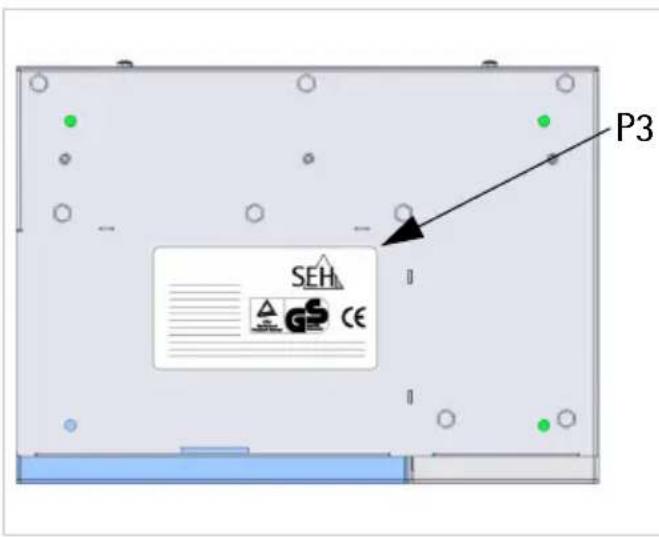

Beim Zusammenfügen wird das myUTN-80 Typenschild (P3) durch den Einbaurahmen verdeckt.

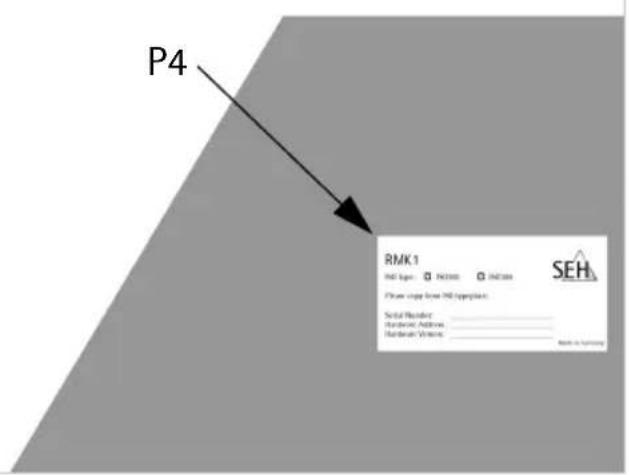

Übertragen Sie alle relevanten myUTN-80 Daten auf das RMK1 Typenschild (P4), um die Daten jederzeit einsehen zu können.

P3 SEH ▲ G CE

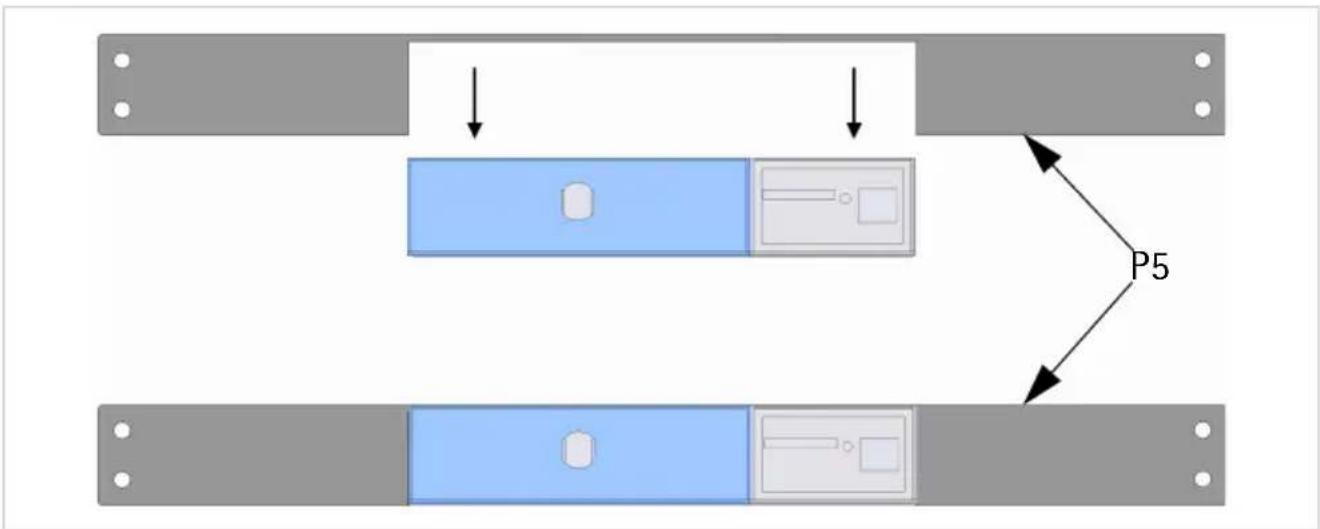

Legen Sie den Einbaurahmen (P5) auf den myUTN-80.

myUTN-80 – Step 4

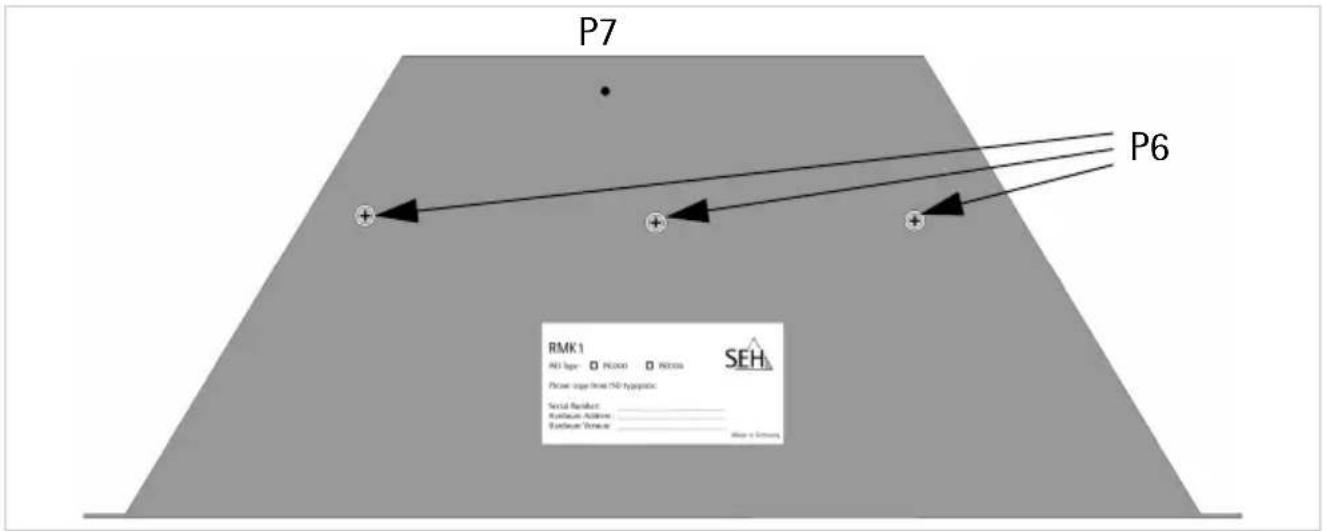

Befestigen Sie die 3 Schrauben (M3 x 5 mm) an Position (P6).

P7 P6 RMK1 RED type □ RED □ RED Please run from red NO hypoxic Serial Redoxer Barbecue Adstone Barbecue Venuar SEHA Move a storemy

myUTN-80 – Step 5

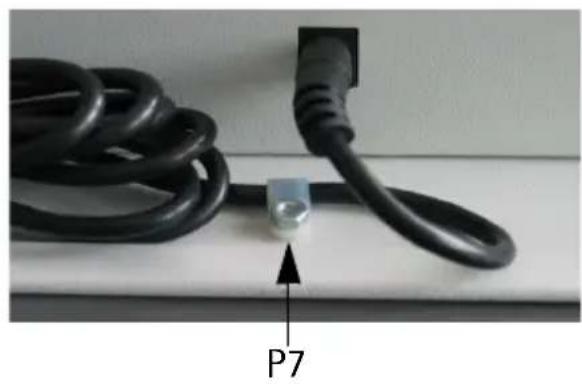

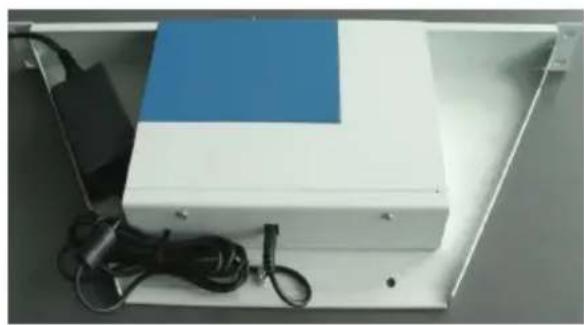

Stellen Sie eine Zugentlastung für das Stromversorgungskabel (Netzkabel) her.

Gehen Sie wie folgt vor:

1. Verbinden Sie das Netzkabel mit dem myUTN-80.
2. Montieren Sie die mitgelieferte Kabelbefestigung (P7).

P7

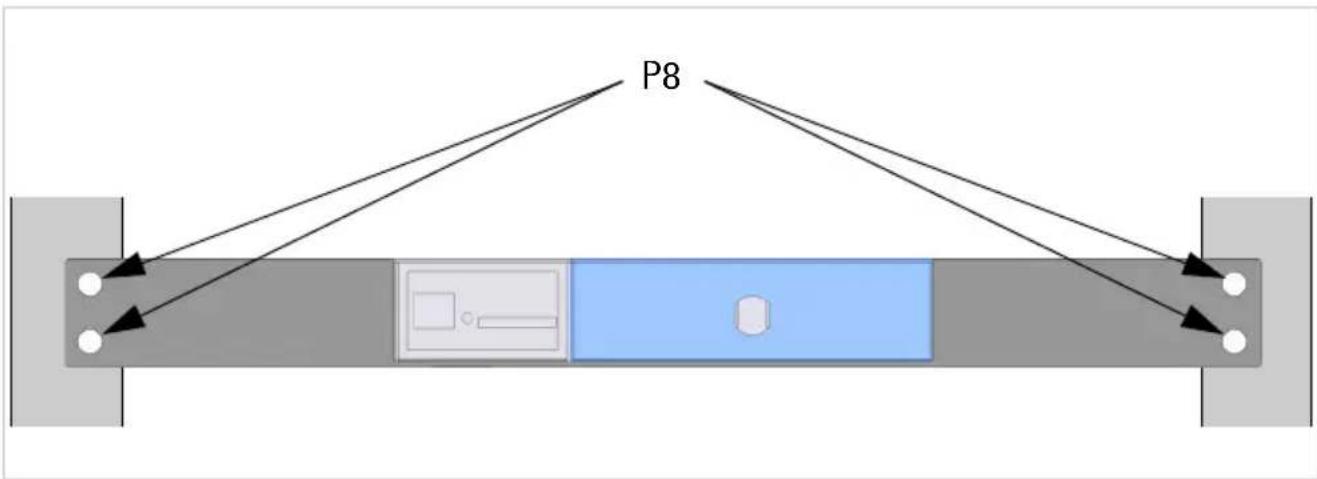

Bauen Sie den myUTN-80 in den Serverschrank ein.

Gehen Sie wie folgt vor:

1. Führen Sie den myUTN-80 an der gewünschten Einbauposition waagerecht in den Serverschrank ein.
2. Befestigen Sie den myUTN-80 mithilfe der Einbaurahmen-Löcher auf beiden Seiten 2 × am Serverschrank (P8).
3. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem myUTN-80.
4. Stellen Sie die Stromversorgung her.

Das Material zur Befestigung im Serverschrank ist nicht im Lieferumfang enthalten. Welches Befestigungsmaterial Sie benötigen entnehmen Sie der Dokumentation zu Ihrem Serverschrank.

P8
