TeraStation 1400R - NAS BUFFALO - Kostenlose Bedienungsanleitung

Produkttyp	NAS (Network Attached Storage)
Modell	TeraStation 1400R
Marke	Buffalo
Gehäusetyp	Rackmontage (2U)
Anzahl Festplattenschächte	4 (hot-swap)
Unterstützte Festplattengröße	3,5" SATA HDD/SSD
Prozessor	Intel Atom C2350
Arbeitsspeicher	2 GB DDR3
RAID-Level	RAID 0, 1, 5, 6, 10, JBOD
Netzwerkschnittstellen	2x Gigabit Ethernet (RJ-45)
USB-Anschlüsse	2x USB 3.0
Maximale Kapazität	Bis zu 40 TB (4x 10 TB)
Dateisystem	EXT4, XFS, NTFS (über SMB)
Protokolle	SMB/CIFS, NFS, FTP, AFP
Stromversorgung	100-240 V AC, 50/60 Hz, integriertes Netzteil
Leistungsaufnahme	ca. 120 W (typisch)
Abmessungen (B x T x H)	430 x 550 x 88 mm
Gewicht	ca. 12 kg (ohne Festplatten)
Betriebstemperatur	0–40 °C
Lüfter	2x 80 mm (temperaturgesteuert)
Reinigung	Gehäuse mit trockenem Tuch abwischen; Lüfterfilter alle 3 Monate reinigen
Sicherheit	AES-256-Bit Volume-Verschlüsselung, Benutzer- und Gruppenverwaltung, Zugriffskontrolle
Ersatzteile und Reparierbarkeit	Festplatten und Lüfter sind austauschbar; Netzteil kann ausgetauscht werden

Häufig gestellte Fragen - TeraStation 1400R BUFFALO

Wie richte ich mein TeraStation 1400R zum ersten Mal ein?

Schließen Sie die TeraStation an Ihr Netzwerk und an die Stromversorgung an. Starten Sie den Buffalo NAS Navigator auf Ihrem Computer, um das Gerät zu finden. Folgen Sie dem Einrichtungsassistenten, um die Netzwerkeinstellungen, RAID-Konfiguration und Benutzerkonten festzulegen.

Welche RAID-Level werden unterstützt und wie wähle ich das richtige?

Die TeraStation unterstützt RAID 0, 1, 5, 6, 10 und JBOD. Für Datensicherheit empfehlen wir RAID 5 oder RAID 6. RAID 0 bietet maximale Geschwindigkeit, aber keinen Schutz. Wählen Sie das Level in den Systemeinstellungen unter 'Festplattenverwaltung'.

Wie verbinde ich das NAS mit meinem Netzwerk?

Verbinden Sie ein Ethernet-Kabel mit einem der Gigabit-Ports an der Rückseite und Ihrem Router/Switch. Das NAS bezieht automatisch eine IP-Adresse per DHCP. Überprüfen Sie die Verbindung mit dem NAS Navigator.

Wie greife ich von meinem Computer aus auf die TeraStation zu?

Installieren Sie den Buffalo NAS Navigator oder öffnen Sie den Datei-Explorer und geben Sie \\[IP-Adresse des NAS] ein. Melden Sie sich mit Ihrem Benutzernamen und Passwort an. Sie können dann auf die Freigaben zugreifen.

Wie konfiguriere ich einen Benutzerzugang und Freigaben?

Melden Sie sich im Web-Interface der TeraStation an. Gehen Sie zu 'Systemeinstellungen' > 'Benutzer' und klicken Sie auf 'Hinzufügen'. Geben Sie einen Benutzernamen und ein Passwort ein. Erstellen Sie dann unter 'Freigabe-Ordner' neue Freigaben und weisen Sie Berechtigungen zu.

Wie kann ich meine Daten auf der TeraStation sichern und wiederherstellen?

Nutzen Sie die integrierte Backup-Funktion unter 'Dienstprogramme' > 'Backup'. Sie können eine Sicherung auf eine externe USB-Festplatte oder in die Cloud einrichten. Für die Wiederherstellung wählen Sie einfach das Backup-Ziel aus und starten den Vorgang.

Was tun, wenn die TeraStation nicht startet?

Überprüfen Sie die Stromversorgung und das Netzwerkkabel. Versuchen Sie einen Neustart über den Ein-/Ausschalter. Wenn die Status-LED rot blinkt, liegt ein Hardwarefehler vor. Kontaktieren Sie den Buffalo-Support.

Wie tausche ich eine defekte Festplatte aus?

Entnehmen Sie die defekte Festplatte aus dem Hot-Swap-Schacht. Setzen Sie eine neue kompatible Festplatte ein. Das NAS erkennt den Austausch automatisch. Bei einem RAID-Verbund wird die Platte nach einiger Zeit wiederhergestellt.

Kann ich die TeraStation von unterwegs aus über das Internet erreichen?

Ja, aktivieren Sie Remote Access in den Einstellungen. Richten Sie DDNS (Dynamisches DNS) ein oder nutzen Sie die Buffalo WebAccess-Funktion. Beachten Sie die Sicherheitsrisiken und verwenden Sie starke Passwörter.

Wie aktualisiere ich die Firmware der TeraStation?

Laden Sie die neueste Firmware von der Buffalo-Website herunter. Melden Sie sich im Web-Interface an, gehen Sie zu 'Systemeinstellungen' > 'Firmware-Update'. Wählen Sie die Datei aus und klicken Sie auf 'Aktualisieren'. Das NAS startet neu und installiert das Update.

BEDIENUNGSANLEITUNG TeraStation 1400R BUFFALO

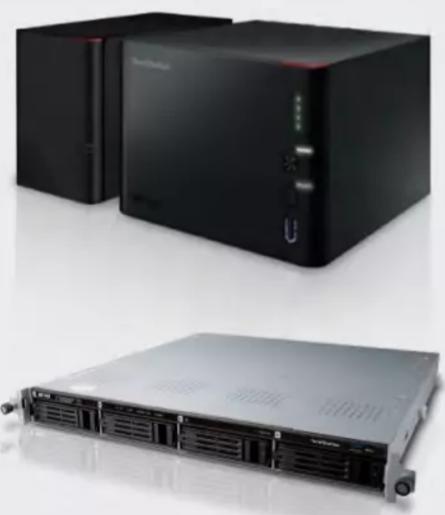

TeraStation™ 1200 & TeraStation™ 1400

• Available in 2-bay and 4-bay desktop models or 4-bay rackmount
- Secure and reliable central storage for both PC and Mac® devices
- Easy PC and server backup with eleven licenses of NovaBACKUP® Buffalo Edition
- Scheduled or real-time replication to other TeraStation™ devices
- Set up regular backups using Time Machine® for Mac®
• Active Directory integration
• Hot-swap SATA hard drives
- Create a personal cloud for secure access and sharing anytime, anywhere

Affordable Network Storage for Small Business

Businessman in business suit holding tablet, with blurred office background (no visible text or symbols)

Buffalo's TeraStation™ 1000 series offers compact, budget friendly two and four drive network storage solutions ideal for small businesses, home offices and professional users requiring a reliable RAID-based network storage solution for advanced networks and business critical applications. Comprised of the TeraStation™ 1200 two-drive desktop and the TeraStation™ 1400 four-drive desktop and rackmount models, the TeraStation™ 1000 series is easy to set up with customizable RAID data protection and real-time share level replication. With a 1.2 GHz dual-issue ARM processor, it provides exceptional performance during file transfers and everyday NAS functions.

The TeraStation™ 1000 series runs on Buffalo's TeraStation™ NAS System, providing a host of professional features from network file sharing and security to RAID management, remote file access and device management, and more. Managing data storage and backups, and data sharing in a professional environment is made easy with this NAS operating system. Simplify everyday data needs with user-friendly, professional features such as Active Directory support, disk quota support, share level replication, hot-swap hard drives, and eleven free licenses of NovaBACKUP® Buffalo Edition (one server and ten workstation licenses).

PRODUCT SPECIFICATIONS

Part NumbersConfiguration	TS1200DTS1200D0202, TS1200D0402, TS1200D0602,TS1200D0802Desktop	TS1400DMODELSTS1400D0404, TS1400D0804, TS1400D1204,TS1400D1604Desktop	TS1400RTS1400R0404, TS1400R0804, TS1400R1204,TS1400R1604Rackmount
INTERNAL HARD DRIVESNumber of DrivesCapacity RangeDrive InterfaceSupported RAID	22, 4, 6, 8 TBSATA 3 Gbps0/1/JBOD (Individual Disks)	44, 8, 12, 16 TBSATA 3 Gbps0/1/5/6/10/JBOD (Individual Disks)	44, 8, 12, 16 TBSATA 3 Gbps0/1/5/6/10/JBOD (Individual Disks)
USB INTERFACEStandards ComplianceConnector TypeNumber of PortsData Transfer Rates	USB 2.0A type1x USB 2.0480 Mbps (USB 2.0)	USB 3.0, USB 2.0A type2x USB 3.0, 1x USB 2.05 Gbps (USB 3.0), 480 Mbps (USB 2.0)	USB 3.0, USB 2.0A type2x USB 3.0(1 front, 1 rear), 1x USB 2.0 (rear)5 Gbps (USB 3.0), 480 Mbps (USB 2.0)
PERFORMANCECPUMemory	1.2 GHz Dual-Issue ARM512 MB DDR3	1.2 GHz Dual-Issue ARM512 MB DDR3	1.2 GHz Dual-Issue ARM512 MB DDR3
ENVIRONMENTAL & POWERPower ConsumptionPower SupplyOperating TemperatureOperating Humidity	Max 48WExternal AC 100-240V Universal 50/60Hz41° - 95°F (0° - 35°C)20 - 80% non-condensing	Max 150WExternal AC 100-240V Universal 50/60Hz41° - 95°F (0° - 35°C)20 - 80% non-condensing	Max 150WInternal AC 100-240V Universal 50/60Hz41° - 95°F (0° - 35°C)20 - 80% non-condensing
SHIPPINGDimensions (LxWxH)Weight	8.07 x 3.43 x 5.02 in5.29 lbs	8.94 x 6.97 x 5.02 in11.9 lbs	16.93 x 16.91 x 1.74 in11.9 lbs

LAN INTERFACE

Standards Compliance	(10BASE-T)IEEE802.3, (100BASE-TX)IEEE802.3u, (1000BASE-T)IEEE802.3ab
Number of Ports	1
Data Transfer Rates	10 / 100 / 1000 Mbps
Supported Protocols	TCP/IP
Network File Services	CIFS/SMB, AFP, HTTP/HTTPS, FTP/SFTP, NFS
Connector Type	RJ-45
CLIENT OS SUPPORT	Windows^® 10^ , Windows^® 8.1 (32-bit/64-bit), Windows^® 8 (32-bit/64-bit), Windows^® 7 (32-bit/64-bit), Windows Vista^® (32-bit/64-bit), Windows Server^® 2012R2 , Windows Server^® 2012 , Windows Server^® 2008R2 , Windows Server^® 2008 , Windows Server^® 2003 , Mac^® OS^® X up to 10.10 , Android 4.0^* , iOS 6.0^* , Windows Phone 8.1^* *TS1400R only †TS1200D & TS1400D only
ACCESSORIES	TS1200D & TS1400D: OP-HD1.0BST-3Y, OP-HD2.0BST-3Y, OP-HD3.0BST-3Y, OP-HD4.0BST-3Y
Compatible Hard Drives	TS1400R: OP-HD1.0S-3Y, OP-HD2.0S-3Y, OP-HD3.0S-3Y, OP-HD4.0S-3Y
BOX CONTENTS	TeraStationTM, Utility CD (TeraNavigator, NASNavigator2, NovaBACKUP®, Adobe® Reader®) Quick Setup Guide, Ethernet Cable, AC Adapter, AC Cable, Warranty Statement
INCLUDED SOFTWARE	TeraNavigator, NASNavigator2, NovaBACKUP® Buffalo Edition (one server and ten workstation licenses), Adobe® Reader®

©2014 BUFFALO INC. All rights reserved. BUFFALO and BUFFALO logo are either trademarks or registered trademarks of MELCO HOLDINGS INC. The names and logos of other companies mentioned herein belong to their respective owners. www.BuffaloAmericas.com
