Produkttyp	Metalldrehmaschine
Marke	Blaupunkt
Modell	BP6310C
Stromversorgung	Akku 2.0Ah Li-Ion
Ladezeit	1 Stunde
Gewicht	3.46 kg
Variable Drehzahl	0-450 U/min (niedrig), 0-1650 U/min (hoch)
Max. Drehmoment	38 Nm
Spannfuttertyp	Jacobs-Schnellspannfutter 13mm
Elektrische Bremse	Ja
Drehmomenteinstellungen	21+1 Drehmomentstufen
Akkukapazität	2.0Ah Li-Ion
Garantie	3 Jahre (ohne Akkus)
Sicherheitsmerkmale	Augenschutz, Gehörschutz, Handschutz tragen; Fehlerstromschutzschalter (FI) verwenden; nasse Bedingungen vermeiden
Wartung	Mit trockenem Tuch reinigen, trocken lagern, Akku nicht zerlegen
Reparierbarkeit	Nur von qualifiziertem Personal warten lassen; identische Ersatzteile verwenden

Häufig gestellte Fragen - BP6310C BLAUPUNKT

Wie ändere ich die Drehzahl an der BP6310C-Drehmaschine?

Verwenden Sie den Schiebeschalter am Gerät, um die niedrige Drehzahl (1) für hohes Drehmoment oder die hohe Drehzahl (2) für schnelleres Bohren auszuwählen. Stellen Sie den Schalter nicht bei laufendem Gerät um.

Welchen Akkutyp verwendet die BP6310C?

Sie verwendet einen Blaupunkt 2.0Ah Li-Ion-Akku. Verwenden Sie nur Blaupunkt-Akkus, um Verletzungen oder Brände zu vermeiden.

Wie lange dauert das vollständige Laden des Akkus?

Die Ladezeit beträgt etwa 1 Stunde. Die LED am Ladegerät leuchtet grün, wenn der Akku vollständig geladen ist.

Welche Schutzausrüstung sollte ich bei der Verwendung dieser Drehmaschine tragen?

Tragen Sie immer Schutzbrille (EN166), Gehörschutz (EN352), Handschuhe (EN388) und eine Staubmaske (EN149/EN405), die für das Material geeignet ist.

Kann die BP6310C zum Bohren von Metall verwendet werden?

Ja, sie kann Metall bohren. Markieren Sie die Stelle mit einem Körner, wählen Sie die niedrige Drehzahl und stellen Sie den Drehmomentring auf die Bohrstufe. Verwenden Sie geeignete Bohrer.

Wie stelle ich das Drehmoment ein?

Drehen Sie den Drehmoment-Einstellring auf die gewünschte Stufe (1-21 für Schrauben oder Bohr-/Hammerstellung). Beachten Sie die empfohlenen Drehmomenteinstellungen im Handbuch.

Was ist die maximale Spannfutterkapazität?

Das Jacobs-Schnellspannfutter nimmt Bohrer bis zu einem Durchmesser von 13mm auf.

Wie sollte ich die Drehmaschine warten?

Halten Sie das Gerät sauber und trocken. Wischen Sie es mit einem trockenen Tuch ab. Keine Lösungsmittel verwenden. An einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.

Kann ich andere Akkumarken mit diesem Gerät verwenden?

Nein, verwenden Sie nur Blaupunkt-Akkus. Andere Akkus können Brände oder Verletzungen verursachen.

Was deckt die Garantie ab?

Die 3-jährige Garantie deckt Herstellungsfehler ab. Sie deckt keine Akkus, normalen Verschleiß, unsachgemäße Verwendung oder nicht autorisierte Reparaturen ab.

BEDIENUNGSANLEITUNG BP6310C BLAUPUNKT

Akku-Schlagbohrschrauber

Elektrowerkzeug – allgemeiner Sicherheitsleitfaden

Dieser Sicherheitsleitfaden gilt für Elektrowerkzeuge ganz allgemein sowie deren Einsatzwerkzeuge und Zubehör (z.B. Ladegeräte). Spezielle Hinweise, die sich gezielt mit dem jeweiligen Produkt beschäftigen, finden sich in der dazugehörigen Bedienungsanleitung. Missachtung der Sicherheitsleitlinien kann elektrische Schläge und schwere Verletzungen nach sich ziehen.

• Persönliche Schutzausrüstung (PSA): Persönliche Schutzausrüstungen, die in der Bedienungsanleitung vorgeschrieben werden, müssen benutzt werden.
• Augenschutz: Immer einen Augenschutz verwenden. Jede Art Elektrowerkzeug kann Späne verschleudern, die schwere Augenschäden verursachen können. IMMER dafür vorgesehenen Augenschutz verwenden (eine normale Brille oder Sonnenbrille genügt nicht). Der Augenschutz muss der EU-Sicherheitsnorm EN166 entsprechen. Einfache Brillen oder Sonnenbrillen bieten nur sehr begrenzten Schutz, da sie NIE ALS AUGENSCHUTZ gedacht sind.

- Handschutz: Es sind immer Sicherheitshandschuhe gem. EU-Sicherheitsnorm EN388 zu verwenden.

• Gehörschutz: Es ist stets Gehörschutz gem. EU-Sicherheitsnorm EN388 zu verwenden.

- Staubmaske: Es ist stets eine Staubmaske gem. EN149/EN405 zu verwenden; sie muss an den Werkstoff angepasst sein, mit dem gearbeitet wird.

- Vor jedem Einsatz: Das Werkzeug ist auf seinen allgemeinen Zustand zu untersuchen. Im Falle von Schäden oder Defekten darf das Werkzeug nicht verwendet werden, bis es von einer qualifizierten Person repariert wurde.

- Arbeitsbereich überprüfen: Es muss sichergestellt werden, dass der Arbeitsbereich frei von Gefährdungen ist. Arbeitsplätze müssen immer sauber und aufgeräumt sein, um Unfälle und Verletzungen zu vermeiden.

- Feuchtigkeit und Nässe: Elektrowerkzeuge dürfen nicht unter feuchten oder gar nassen Bedingungen verwendet werden, das gilt auch für Regen. Sie dürfen nicht im Freien liegen gelassen oder gar aufbewahrt werden. Elektrowerkzeuge (vor allem den Stecker) niemals mit nassen Händen anfassen.

- Geeignete Kleidung: Keine losen / weiten Kleidungsstücke und Schmuck tragen. Kleidung, Haare, Handschuhe etc. dürfen nicht mit beweglichen Teilen in Berührung kommen, da sie eingezogen werden könnten.

- Regelmäßige Pausen: Müdigkeit führt zu Konzentrationsverlust und macht die Arbeit mit Werkzeugen gefährlich.

- Nur für Erwachsene: Elektrowerkzeuge werden für körperlich gesunde ERWACHSENE entwickelt. Wer sich im Umgang mit einem Werkzeug in irgendeiner Weise unsicher fühlt, muss auf die Bedienung verzichten! Elektrowerkzeuge von Kindern fern halten. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Lernen und Üben: Niemand sollte Elektrowerkzeuge verwenden, der den Umgang damit nicht ordnungsgemäß gelernt und eingeübt hat. Häufig existieren kleine Details, die nur schwer vorherzusehen sind und den Werkzeugführer selbst, aber auch andere Personen, in Gefahr bringen können.

- Verleih von Werkzeugen: Elektrowerkzeuge sollte man grundsätzlich nur dann anderen Personen überlassen, wenn sichergestellt ist, dass diese damit umgehen können. Dabei immer die Original-Bedienungsanleitung mitgeben.

- Medikamente und Drogen: Elektrowerkzeuge dürfen nicht unter dem Einfluss von Medikamenten verwendet werden, die schläfrig oder benommen machen. Dies gilt auch für Alkohol und illegale Drogen!

- Sichere Lagerung: Elektrowerkzeuge, die nicht (mehr) verwendet werden, müssen (sofort) an einem sicheren Platz untergebracht werden, wo sie nicht Feuchtigkeit und Nässe ausgesetzt und für andere Personen, insbesondere Kinder, unzugänglich sind. Dies gilt entsprechend und sinngemäß auch während Pausen bzw. kurzen Arbeitsunterbrechungen.

- Verwendungszweck; bestimmungsgemäßer Gebrauch: Elektrowerkzeuge dürfen nur für den Zweck verwendet werden, für den sie gebaut wurden – im Zweifelsfall immer erst die Bedienungsanleitung lesen.

- Staub: Verfügt das Werkzeug über Anschlüsse für Hilfsmittel zum Auffangen von Abfällen, Staub etc., so müssen diese auch verwendet und ordnungsgemäß angeschlossen werden. Stäube können gefährlich sein. Sie aufzufangen und zu entsorgen vermeidet Risiken.

- Wasser: Elektrowerkzeuge vor Regen und Feuchtigkeit schützen. Wasser in Elektrowerkzeugen kann Stromschläge verursachen.

- Explosionsgefahr: Elektrowerkzeuge dürfen nicht betrieben werden, wo Feuer und Explosionen drohen, z.B. in der Nähe brennbarer Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Stäube und Gase entzünden können.

- Service: Das Elektrowerkzeug muss regelmäßig von Fachpersonal gewartet werden. Nur Original-Ersatzteile verwenden. Dies ist sowohl für das Werkzeug als auch für die Sicherheit des Bedieners wichtig.

Elektrische Geräte – allgemeiner Sicherheitsleitfaden

Dieser Leitfaden gilt auch für Geräte, die nicht mit einem Kabel, sondern mit Akkus und Ladegeräten funktionieren.

• Fehlerstrom-Schutzeinrichtungen: Fehlerstrom-Schutzeinrichtungen (engl. ("RCD") bieten Schutz bei gefährlichen Zwischenfällen mit der Elektrik.
• Betriebsspannung: Vor dem Einschalten muss sichergestellt sein, dass die Spannungsangabe auf dem Gerät mit der Stromversorgung am Arbeitsplatz übereinstimmt.
• Verlängerungskabel: Kabel verwandeln sich häufig in Stolperfallen; sie müssen sicher verlegt werden. Stromkabel nicht betreten und nichts draufstellen oder dranhängen; dies führt unweigerlich zu Schäden. Bei der Arbeit muss man sich stets bewusst machen, wo das / die Verlängerungskabel liegen, um Unfälle zu verhindern. Elektrokabel müssen vor scharfen Kanten, Hitze und Öl geschützt werden. Kabel dürfen auch nicht verknotet sein oder Knickstellen aufweisen.
• Beschädigte Kabel: Sofort den Stecker abziehen - Kabel NICHT BERÜHREN, solange das Kabel noch am Netz hängt.

Akkugeräte – allgemeiner Sicherheitsleitfaden

Diese Leitlinien gelten für alle Geräte, die mit Batterien und Akkus funktionieren.

• Gefahren durch Batterie-/ Akkusäure: Im Falle eines Unfalls oder bei missbräuchlicher Verwendung von Batterien und Akkus kann Flüssigkeit austreten; diese auf keinen Fall berühren. Sie kann Irritationen und Verätzungen verursachen.
• Sollte es doch zu einem Kontakt kommen: schnell mit Wasser abspülen. Bei Kontakt mit den Augen: min. 10 min. ausspülen und ärztliche Hilfe aufsuchen. Das ärztliche Personal muss erfahren, dass es sich um eine 25-35%ige Lösung von Kaliumhydroxid handelt.
• Batterien / Akkus anschließen: Vor dem Anschließen immer erst sicherstellen, dass das Gerät tatsächlich AUS (OFF) und der Schalter ggf. in dieser Position verriegelt ist. Es kann höchst gefährlich sein, wenn ein elektrisches Gerät plötzlich und unerwartet startet (z.B. weil es bei Herstellung der Stromzufuhr eingeschaltet war).
• Tragen und Transport: Vor dem Transport von Geräten müssen immer erst die Batterien bzw. Akkus entfernt werden.
• Ladegerät: Nur Ladegeräte verwenden, die von BLAUPUNKT empfohlen werden. Ein Ladegerät, das für einen Akku genau richtig ist, kann bei einem anderen Akkutyp eine Brandgefahr darstellen!
• Der richtige Akku: Für Elektrowerkzeuge von BLAUPUNKT sollten auch nur BLAUPUNKT-Akkupacks verwendet werden. Andere Produkte können eine Verletzungs- und Brandgefahr darstellen.
• Kurzschlussgefahr: Wird das Akkupack nicht benötigt, muss es in einiger Entfernung von Metallgegenständen aufbewahrt werden (z.B. Heftklammern, Münzen, Schlüsseln, Schrauben und Nägeln etc.), die die Akkukontakte kurzschließen könnten. Dies kann zu Stromschlägen und Bränden führen.
• Akkupacks nicht aufbrechen: Akkupacks dürfen unter keinen Umständen geöffnet werden. Sollte das Kunststoffgehäuse eines Akkupacks brechen, muss es sofort von seinem Gerät entfernt und darf auch nicht mehr aufgeladen werden.
• Entsorgung Beschädigte und verbrauchte Akkupacks gehören auf keinen Fall in den Hausmüll. Aus Umweltschutzgründen müssen sie ordnungsgemäß im Sondermüll oder bei entsprechenden Sammelstellen entsorgt werden.

Akkuwerkzeug – Aufladen der Akkus

Die folgenden Leitlinien sollen sicherstellen, dass Akkus und Ladgeräte möglichst lange betriebsbereit bleiben.

• Vor Gebrauch aufladen: Das Akkupack für dieses Werkzeug wird mit nur geringer Ladung ausgeliefert. Vor dem ersten Gebrauch sollte es zunächst vollständig aufgeladen werden.
• Ladezyklen: Beim ersten Laden erreichen Akkus normalerweise nicht ihren größtmöglichen Ladestand. Dafür bedarf es mehrerer Ladezyklen (d.h. Entleeren und Wiederaufladen).
• LEDs: Die roten LEDs rechts vorne am Ladegerät leuchten während des Ladevorgangs auf. Sobald der Akku geladen ist, leuchtet eine grüne LED auf. Sollten einmal gar keine LEDs aufleuchten, sollte der Akku möglichst sofort wieder entfernt werden, um eine Beschädigung des Produkts zu vermeiden. In diesem Ladegerät dürfen KEINE ANDEREN Akkus aufgeladen werden.
• Überladen von Akkus: Sobald der Akku aufgeladen ist und die grüne LED aufleuchtet, sollte der Akku möglichst sofort entfernt werden.
• Temperatur: Akkus dürfen nicht aufgeladen werden, wenn die Umgebungstemperatur bzw. die Temperatur der Akkus unter 0 °C oder über 45 °C liegt.

- Pflege des Ladegeräts: Sollen mehrere Akkupacks aufgeladen werden, muss das Ladegerät nach dem Aufladen min. 30 Min. abkühlen, bevor es mit dem nächsten Akku weitergehen kann.

Akkuwerkzeug – Akkus mit Ladestandanzeige

Ist der Akku mit einer Ladestandanzeige ausgerüstet, kann er während der Arbeit überprüft werden. Um die Restladung anzuzeigen, einfach den Knopf an der Seite des Akkus drücken; die Bedeutung der LEDs wird in der Tabelle erklärt.

Anz. d. leuchtenden LEDs verbleibende Restladung
0 0 – 10 %
1 10 – 25 %
2 25 – 50 %
3 50 – 75 %
4 75 – 100 %

Sicherheitshinweise speziell für dieses Produkt

Diesen Akku-Bohrschrauber darf nur verwenden, wer sich eingehend damit vertraut gemacht hat. Diese Bedienungsanleitung muss gelesen und verstanden werden, bevor das Ladegerät angeschlossen bzw. der Akku eingesetzt werden darf. Alle Benutzer müssen die Funktionsweise und Bedienung dieses Werkzeugs kennen, aber auch seine Grenzen und mögliche Gefahren. So lässt sich das Risiko von Stromschlägen, Bränden und ernsten Verletzungen erheblich senken.

• Immer nur Zubehör etc. verwenden, das speziell für den Einsatz auf diesem Produkt gemacht wurde. Auch die Hinweise, Bedienungsanleitungen etc. des Zubehörs sind zu beachten! Ungeeignetes Zubehör etc. kann schwere Sach- und Personenschäden verursachen.
• Niemals Hände in die Nähe des Bits gelangen lassen. Das heißt auch, man sollte unsichere Positionen vermeiden, wo ein kleiner Ausrutscher die Hand vor den Bohrer befördern könnte.
• Vor Beginn der Arbeit immer erst sicherstellen, dass das Schnellspannfutter richtig geschlossen ist und das Bit richtig fest sitzt.
• Vor Beginn der eigentlichen Arbeit: Bohrer einmal kurz starten und Bit überprüfen, ob es richtig installiert ist oder ungerade läuft oder vibriert.
• Das Werkstück muss gut gesichert sein. Ein Schraubstock oder Schraubzwingen sind zu verwenden. Festhalten mit der Hand ist gefährlich. Beide Hände sollen am Werkzeug sein. Werkstücke, die so klein sind, dass sie nicht sicher eingespannt werden können, sollten nicht gebohrt werden.
  • Wo gebohrt wird, dürfen sich keine Nägel oder sonstige Fremdkörper befinden.
• Vor der Installation von Bits (und anderem Zubehör) muss grundsätzlich der Akku entnommen werden, damit das Werkzeug nicht plötzlich angeht.
• Niemals Bohreinsätze ("Bohr-Bits") verwenden, die länger als 17,5 cm sind bzw. weiter als 15 cm aus dem Schnellspannfutter ragen. Sie könnten sich verbiegen oder sogar brechen.
• Das Werkzeug muss vollständig zum Stehen gekommen sein, bevor man Schnellspannfutter oder Bit wieder anfassen kann.
• Um Brände und giftige Reaktionen zu vermeiden, dürfen zum Reinigen und Pflegen des Werkzeugs nie hochflüchtige Lösungsmittel, wie z.B. Benzin, Aceton, Verdünner, Spraylacke etc., verwendet werden.

Bedienungsanleitung

Zur bestimmungsgemäßen Verwendung dieses 18V-Akku-Bohrschraubers der Marke BLAUPUNKT gehören das Bohren von Löchern, Festziehen bzw. Lösen von Schrauben bzw. das Verbinden und Lösen verschiedener Materialien mit diversen Befestigungsmitteln.

Einstellungen für Schrauben, Bohren und Hammerbohren

Dieses Werkzeug verfügt über eine verstellbare Drehmomentkupplung, dank welcher verschiedene Schrauben in unterschiedliche Werkstoffe eingedreht werden können. Darüber hinaus kann es für "Bohren" und "Hammerbohren" eingestellt werden. Die Wahl der richtigen Einstellung hängt von der geplanten Arbeit, der Größe der Schraube und dem Werkstoff ab.

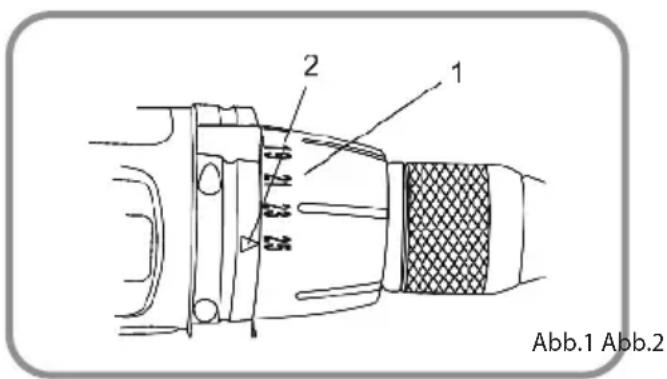

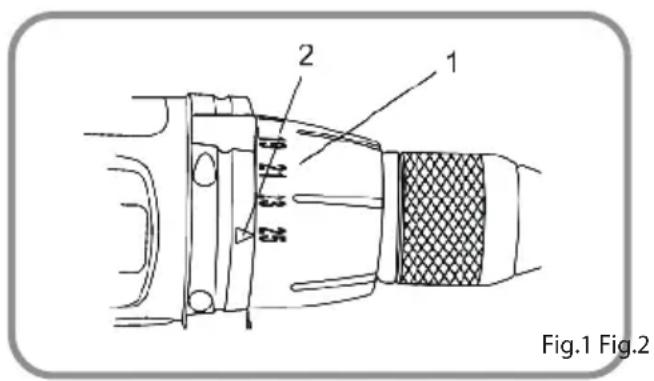

1. Das Einstellen erfolgt mittels Stellring (1) am Schnellspannfutter (s. Abb. 1).

2. Die benötigte Einstellung wird auf den kleinen Pfeil (2) gedreht. Anhaltspunkte für die richtige Einstellung können der Tabelle (weiter unten) entnommen werden.

Dieses Werkzeug ist mit einem zweistufigen Antrieb ausgerüstet, der sowohl eine hohe Gangstufe mit hohen Drehzahlen ermöglicht, als auch eine langsame mit langsamen Drehzahlen. Eingestellt wird dies mit dem Schieberegler auf der Oberseite des Werkzeugs.

• Die niedrige Einstellung (1) eignet sich für Arbeiten, die vor allem ein hohes Drehmoment, d.h. viel Kraft benötigen.
• In der hohen Einstellung (2) läuft das Werkzeug schneller, aber mit weniger Kraft.
- Niemals versuchen, die Einstellungen während der Arbeit zu ändern! Das Getriebe würde beschädigt werden.

Bohren (Holz und andere, weiche Werkstoffe)

• Kleine Werkstücke müssen zum Bohren in einen Schraubstock eingespannt oder mit Schraubzwingen an einer stabilen Auflage, z.B. Tisch oder Werkbank, befestigt werden.
• Korrekten Bohreinsatz ("Bohr-Bit") in das Futter einspannen. Zum Befestigen bzw. Lösen des Bits wird das gesamte Schnellspannfutter gedreht, das sich dann öffnet bzw. schließt. Hierzu niemals den Bohrer einschalten (und Futter festhalten), um es schneller oder fester zu drehen!
• Über dem Betriebsschalter befindet sich ein Wählschalter für die Drehrichtung. Diesen auf "Rechtslauf" stellen.

• Drehzahl einstellen. Langsame Drehzahl für große Löcher.

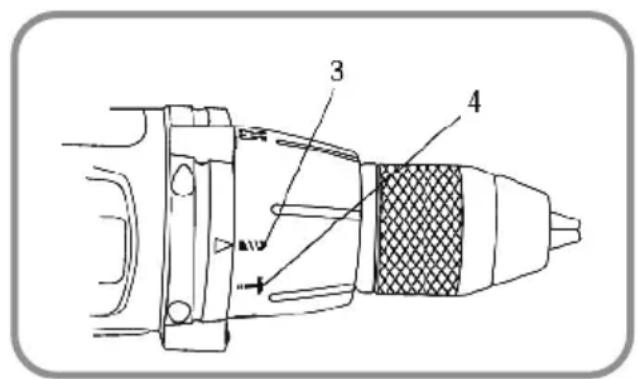

• Stellring am Schnellspannfutter auf "Bohren" einstellen (s. Pos. 3, Abb. 2).
• Das Akkupack sollte jetzt voll aufgeladen sein -> am Handgriff installieren.
- Bei Metall sollte die Bohrung vorher angekörnt werden, damit der Bohrer nicht abrutscht.
- Jetzt den Bohrer ansetzen und Betriebsschalter drücken. Das Werkzeug läuft umso schneller, je fester der Schalter gedrückt wird.

Bohren (Mauerwerk)

• Gebohrt wird genau so, wie oben beschrieben. Allerdings muss der Stellring am Futter auf "Hammerbohren" stehen (s. Pos. 4, Abb. 2).
  • Ganz wichtig beim Hammerbohren sind die richtigen Bohreinsätze ("Bits")!
• Bei Kacheln und Fliesen wird vom Hammerbohren abgeraten, da diese springen könnten. Stattdessen sollten die Standardbohreinstellung und spezielle Bits verwendet werden.

Schrauben

Einstellempfehlungen

1-4 Kleine Schrauben

5-8 Mittelgroße Schrauben in weichen Werkstoffen

9-14 Schrauben in weichen bzw. mittelharten Werkstoffen

15-21 Schrauben in Hartholz

• Korrekte Schraubklinge ("Schraub-Bit") in das Futter einspannen. Diese darf nicht zu klein sein und muss richtig in den Schlitz der Schraube passen. Bits müssen immer gerade und fest zwischen den Backen des Schnellspannfutters sitzen.
  • Werkzeug auf niedrige Drehzahl einstellen.
  • Drehrichtung auf "Rechtslauf".
  • Stellring am Futter auf die benötigte Einstellung stellen (s. Pos. 1, Abb. 1).
• Es empfiehlt sich ein Versuch mit einer Testschraube. Schraubklinge in den Schlitz der Schraube einsetzen und gut festhalten, damit sie nicht abrutscht.
• Mit Hilfe der Testschrauben die Einstellung suchen, bei der die Schraube gut und zügig eingedreht wird, ohne dass das Werkzeug über- oder unterdreht.
• Betriebsschalter sofort loslassen, wenn das Getriebe 'protestiert'.
• Zum Losdrehen von Schrauben muss die Drehrichtung auf "Linkslauf" umgeschaltet werden.

Technische Merkmale
Schnellspannfutter Marke JACOBS; kein Futterschlüssel erforderlich 13 mm
Variable Drehzahl - 450 bzw. 0 - 1.650 min-1
Max. Drehmoment 38 Nm
Kupplung 21+1 Drehmomenteinstellungen
Elektrische Bremse ja
Akku Lithium-Ionen-Akku; 2,0 Ah
Akkuladezeit 1 Stunde
Gewicht 3,46 kg

Symbole

In der Bedienungsanleitung bzw. auf dem Typenschild Ihres Gerätes werden verschiedene Symbole verwendet. Diese geben Ihnen wichtige Hinweise zur Bedienung und Sicherheit Ihres Gerätes.

	Bitte lesen Sie die Bedienungsanleitung		Sicherheitsschuhe tragen
	Das Produkt entspricht den geltenden CE-Sicherheits bestimmungen.		Ohrenschutz tragen
	Das Produkt entspricht den geltenden RoHS-Sicherheitsbestimmungen.		Sicherheitshandschuhe tragen
	Allgemeine Warnung		Schutzkleidung tragen
	Entsorgung gemäß den WEEE-Vorschriften		Gesichtsschutz tragen
	Enthält Lithium-Ionen Batterien		Augenschutz tragen
	Das Produkt ist doppelt isoliert.		Schutzhelm tragen
	Brandgefahr		Atemschutz tragen
	Stromschlaggefahr

Entsorgung

Das Gerät darf nicht zusammen mit dem normalen Hausmüll entsorgt werden.

Gemäß EU-Richtlinie 2012/19/EU zur Entsorgung von Elektro- und Elektronik-Schrott muss das Gerät auf umweltverträgliche Weise entsorgt werden. Bitte geben Sie das Gerät an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen und elektronischen Geräten ab.

GARANTIE

Für dieses Produkt wird eine dreijährige Garantie (ausgenommen Akkus) auf Fabrikationsfehler gewährt. Die Garantiefrist gilt ab dem Kaufdatum auf dem Kaufbeleg. Die Garantie erstreckt sich ausschließlich auf Fabrikationsfehler. Ausgeschlossen sind Defekte aufgrund unsachgemäßer Handhabung, z.B. Herunterfallen, unsachgemäßer Transport, Anschluss an Stromquellen, die nicht der Bedienungsanleitung entsprechen, Eindringen von Fremdkörpern und natürlicher Verschleiß von Teilen, wie z.B. Kunststoffteilen (Kappen, Knöpfen, Griffen, Verriegelungen, Stromkabeln etc.), aber auch Metallteilen (wie Drähten, Motoren etc.). Ausgeschlossen sind außerdem natürliche Phänomene, Blitzschlag, Überflutung sowie die Einwirkung von Seewasser oder -luft, Oxidation, Luftfeuchtigkeit etc. Die Garantie erlischt, wenn unsere Techniker bei der Prüfung feststellen, dass Schäden am Produkt auf unsachgemäße bzw. professionelle Verwendung zurückgeführt werden können bzw. Zwecke, für die das Produkt (gemäß Bedienungsanleitung) nicht bestimmt ist. Die Garantie erlischt, wenn am Produkt manipuliert wurde bzw. Reparaturen durch Personen oder Organisationen ohne Autorisierung von der Unold AG durchgeführt wurden. Die Garantie gilt nur bei Vorlage des Kaufbelegs / der Rechnung.

Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland entstandene Versandkosten zurückerstattet.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.

Bitte bewahren Sie die Verpackung des Gerätes für einen eventuellen Versand im Garantie-/Reparaturfall auf.

Natürliche Abnutzung fällt nicht unter die Garantie.

Dieses Produkt ist nur für den häuslichen Gebrauch bestimmt.

BEDIENUNGSANLEITUNG AUFBEWAHREN!

Vertrieb und Service:

UNOLD AG

Mannheimer Straße 4

68766 Hockenheim

Tel.: [phone]

E-Mail: [e-mail]

Internet: www.unold.de

Sicherheitshinweise speziell für dieses Produkt

Diesen Akku-Bohrschrauber darf nur verwenden, wer sich eingehend damit vertraut gemacht hat. Diese Bedienungsanleitung muss gelesen und verstanden werden, bevor das Ladegerät angeschlossen bzw. der Akku eingesetzt werden darf. Alle Benutzer müssen die Funktionsweise und Bedienung dieses Werkzeugs kennen, aber auch seine Grenzen und mögliche Gefahren. So lässt sich das Risiko von Stromschlägen, Bränden und ernsten Verletzungen erheblich senken.

- Entfernen Sie alle Verpackungsmaterialien und ggf. die Transportsicherungen. Halten Sie Verpackungsmaterialien von Kindern fern – Erstickungsgefahr!

- Immer nur Zubehör etc. verwenden, das speziell für den Einsatz auf diesem Produkt gemacht wurde. Auch die Hinweise, Bedienungsanleitungen etc. des Zubehörs sind zu beachten! Ungeeignetes Zubehör etc. kann schwere Sach- und Personenschäden verursachen.

- Niemals Hände in die Nähe des Bohreinsatzes (Bit) gelangen lassen. Unsichere Positionen vermeiden, durch die z. B. durch Ausrutschen die Hand vor den Bohrer gelangen kann.

- Vor Beginn der Arbeit immer erst sicherstellen, dass das Schnellspannfutter richtig geschlossen ist und das Bit richtig fest sitzt.

- Vor Beginn der eigentlichen Arbeit: Bohrer einmal kurz starten und prüfen, ob der Bohreinsatz richtig installiert ist oder ungerade läuft oder vibriert.

- Das Werkstück muss gut gesichert sein. Ein Schraubstock oder Schraubzwingen sind zu verwenden. Festhalten mit der Hand ist gefährlich. Beide Hände sollen am Werkzeug sein. Werkstücke, die so klein sind, dass sie nicht sicher eingespannt werden können, sollten nicht gebohrt werden.

• An der zu bohrenden Stelle dürfen sich keine Nägel oder sonstige Fremdkörper befinden.

- Vor der Installation von Bits (und anderem Zubehör) muss grundsätzlich der Akku entnommen werden, An der zu bohrenden Stelle dürfen sich keine Nägel oder sonstige Fremdkörper befinden.

- Niemals Bohreinsätze ("Bohr-Bits") verwenden, die länger als 17,5 cm sind bzw. weiter als 15 cm aus dem Schnellspannfutter ragen. Sie könnten sich verbiegen oder sogar brechen.

- Das Werkzeug muss vollständig zum Stillstand gekommen sein, bevor man Schnellspannfutter oder Bit wieder anfassen darf.

- Um Brände und giftige Reaktionen zu vermeiden, dürfen zum Reinigen und Pflegen des Werkzeugs nie hochflüchtige Lösungsmittel, wie z.B. Benzin, Aceton, Verdünner, Spraylacke etc., verwendet werden.

Bedienungsanleitung

Zur bestimmungsgemäßen Verwendung dieses 18V-Akku-Bohrschraubers der Marke BLAUPUNKT gehören das Bohren von Löchern, Festziehen bzw. Lösen von Schrauben bzw. das Verbinden und Lösen verschiedener Materialien mit diversen Befestigungsmitteln.

Einstellungen für Schrauben, Bohren und Hammerbohren

Dieses Werkzeug verfügt über eine verstellbare Drehmomentkupplung, durch welche verschiedene Schrauben in unterschiedliche Werkstoffe eingedreht werden können. Darüber hinaus kann es für "Bohren" und "Hammerbohren" eingestellt werden. Die Wahl der richtigen Einstellung hängt von der geplanten Arbeit, der Größe der Schraube und dem Werkstoff ab.

1. Das Einstellen erfolgt mittels Stellring (1) am Schnellspannfutter (s. Abb. 1).

2. Die benötigte Einstellung wird auf den kleinen Pfeil (2) gedreht. Anhaltspunkte für die richtige Einstellung können der Tabelle (weiter unten) entnommen werden.
