BEDIENUNGSANLEITUNG S2522HG DELL

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen.
△ VORSICHT: Eine VORSICHT weist auf mögliche Schäden an der Hardware oder Datenverluste hin, wenn die Anweisungen nicht befolgt werden.
⚠️ ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

Copyright © 2021 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein.

2021 - 05

Rev. A00

Inhalt

Sicherheitshinweise 6

Über Ihren Monitor 7

Lieferumfang 7

Produktmerkmale. 8

Komponenten und Bedienelemente 10

Vorderseite ....10

Seitenansicht ....10

Rückseite 11

Ansicht von unten 12

Technische Daten des Monitors 14

Angaben zur Auflösung 16

Unterstützte Videomodi 16

Voreingestellte Anzeigemodi 16

Elektrische Daten 17

Physische Eigenschaften 18

Umgebungsbedingungen ....19

Pinbelegung 20

Plug & Play Unterstützung 22

Universal Serial Bus (USB) Schnittstelle.... 22

USB 3.2 Gen1 (5 Gbps) Upstream Anschluss .... 22

USB 3.2 Gen1 (5 Gbps) Downstream Anschluss.... 23

USB-Ports. 23

LCD-Monitorqualität und Hinweise zu Pixeln ..... 24

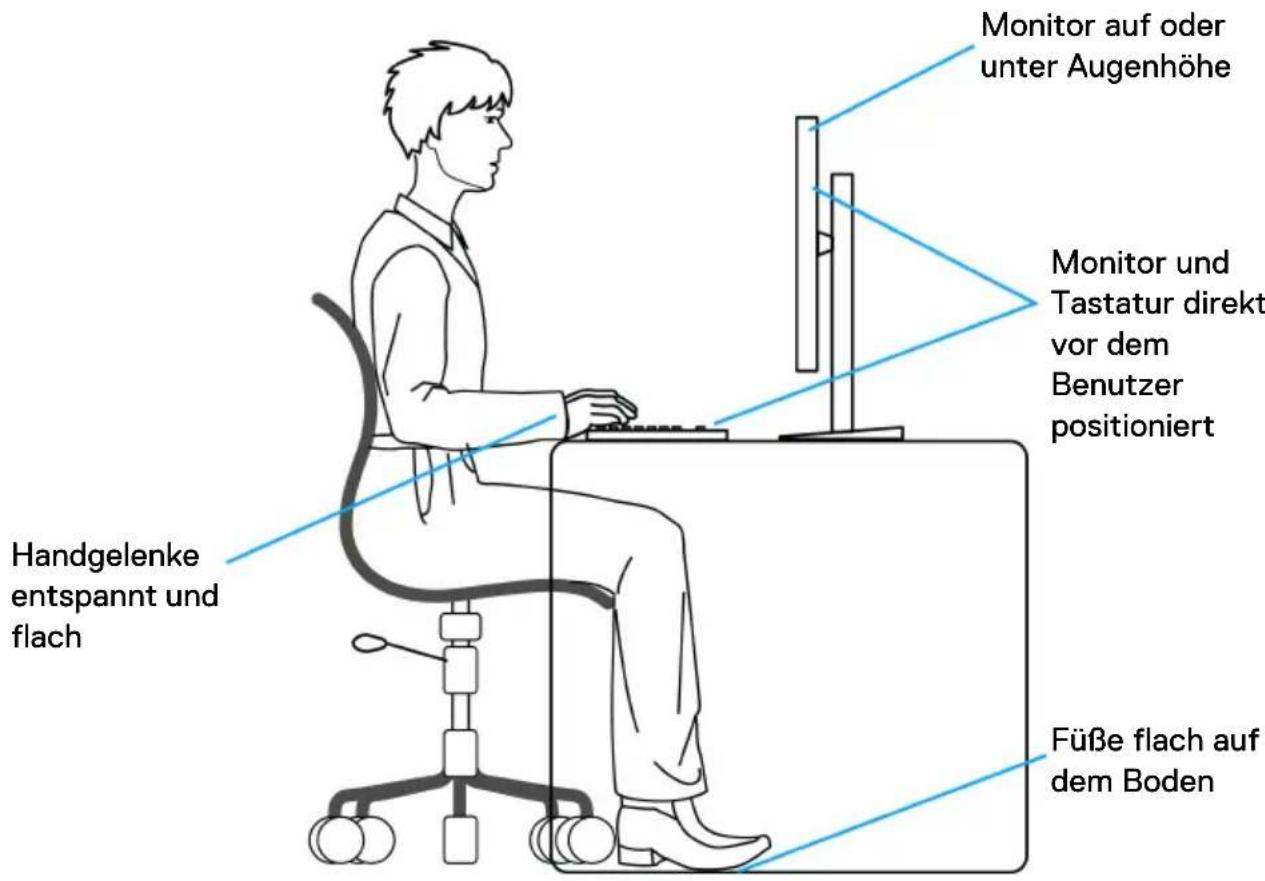

Ergonomie 24

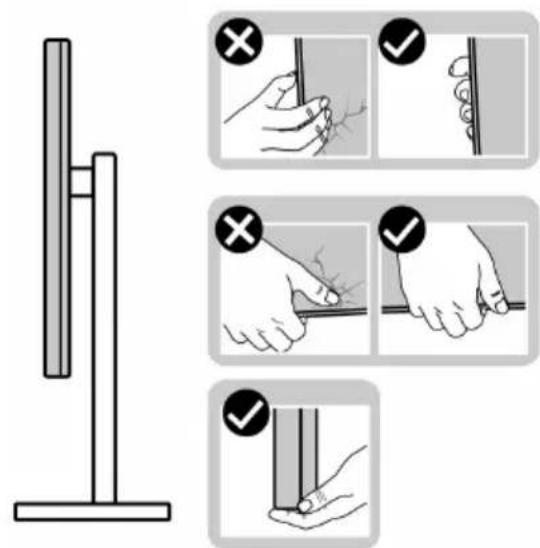

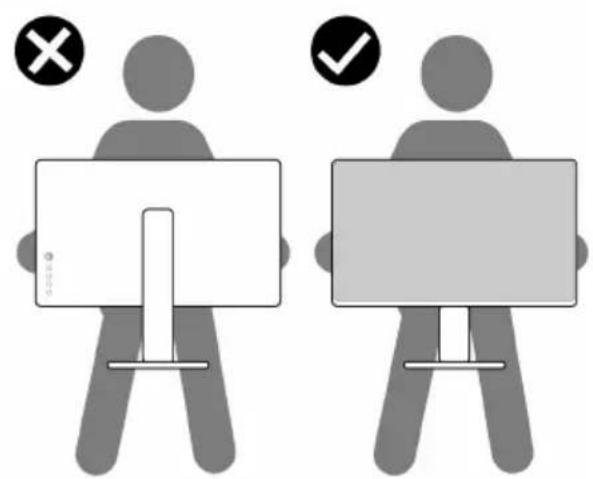

Handhabung und Bewegung Ihres Monitors. 26

Hinweise zur Wartung 28

Monitor reinigen 28

Monitor einrichten 29

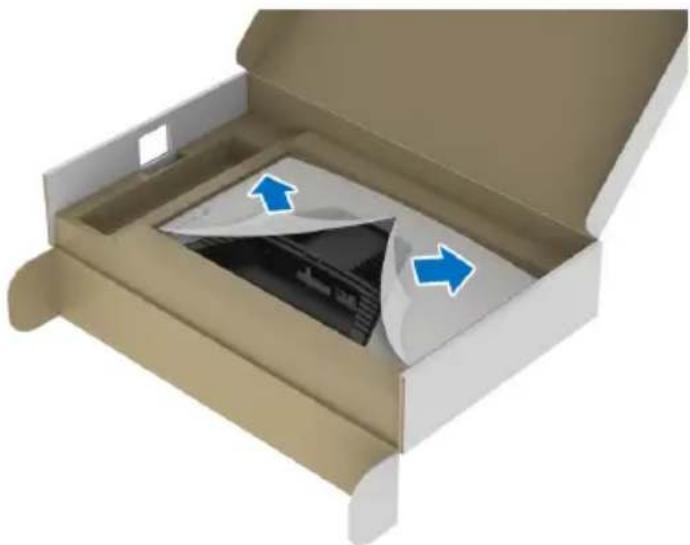

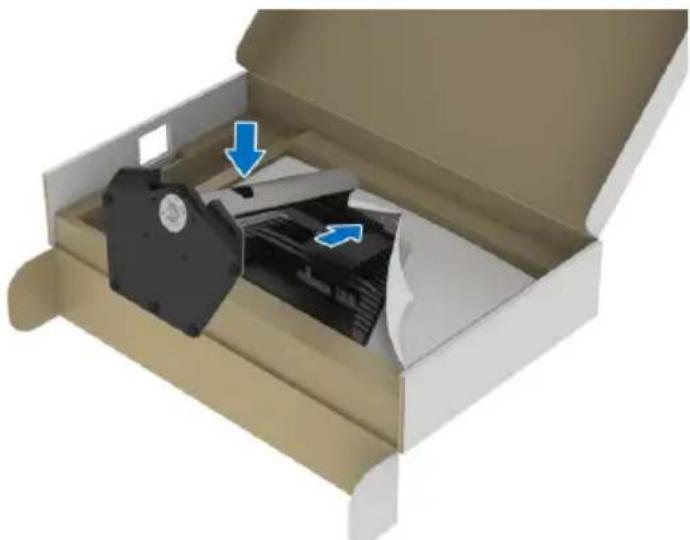

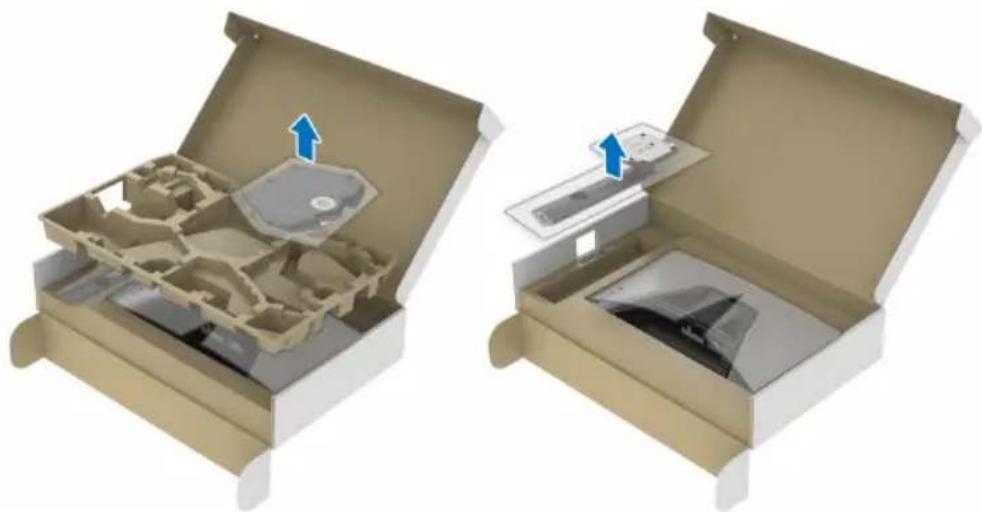

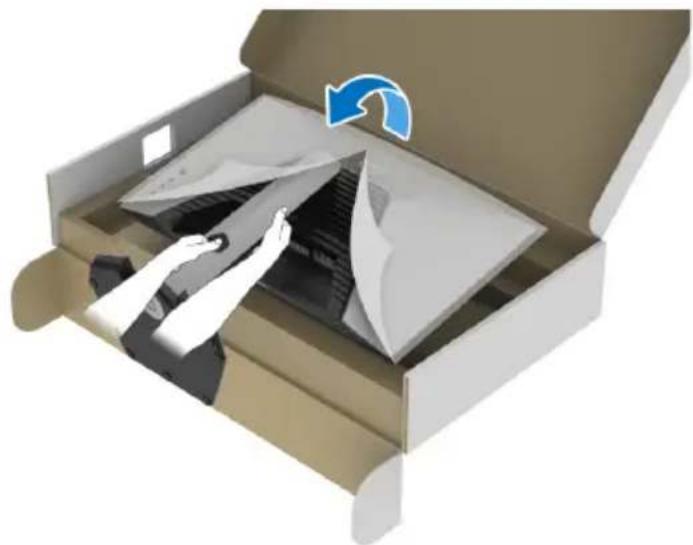

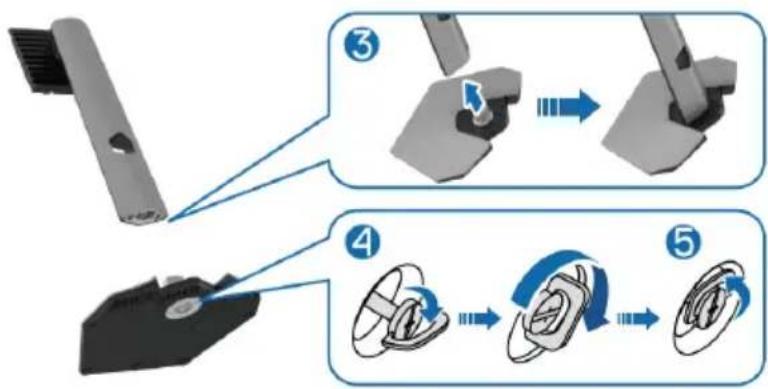

Ständer einrichten 29

Monitor anschließen. 32

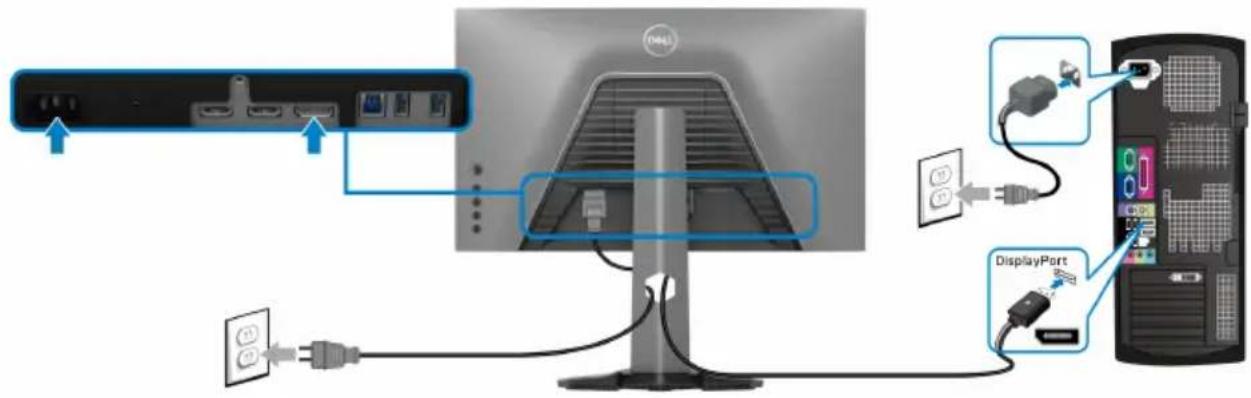

DisplayPort Kabel (DP-zu-DP) und das Netzkabel anschließen .. 32

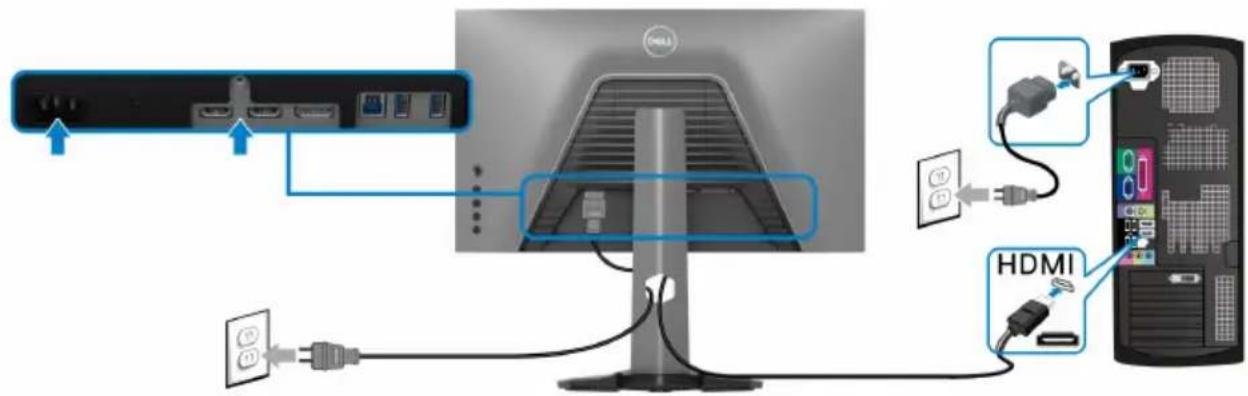

HDMI Kabel und das Netzkabel anschließen 33

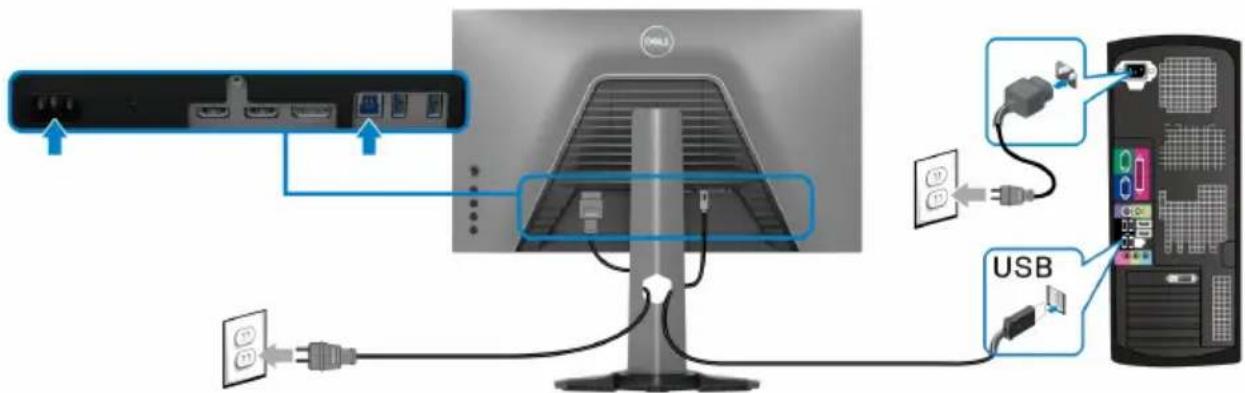

SuperSpeed USB 5Gbps (USB 3.2 Gen1) Kabel und das Netzkabel anschließen. 33

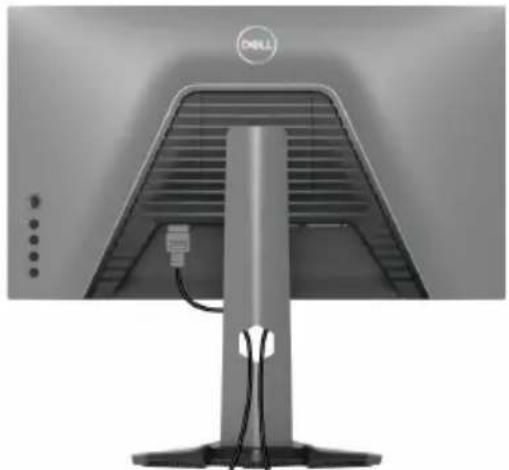

Ihre Kabel verlegen.... 34

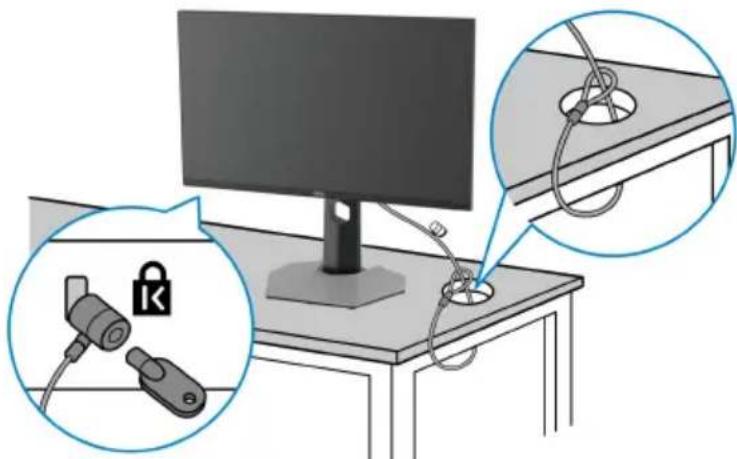

Ihren Monitor mit Kensington Schloss (optional) sichern 34

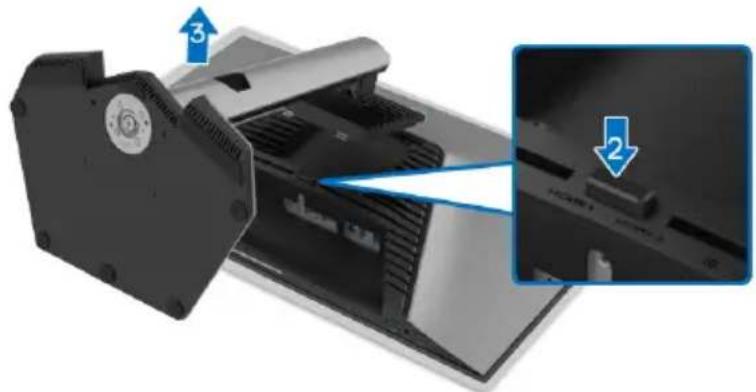

Entfernen des Monitorständers 35

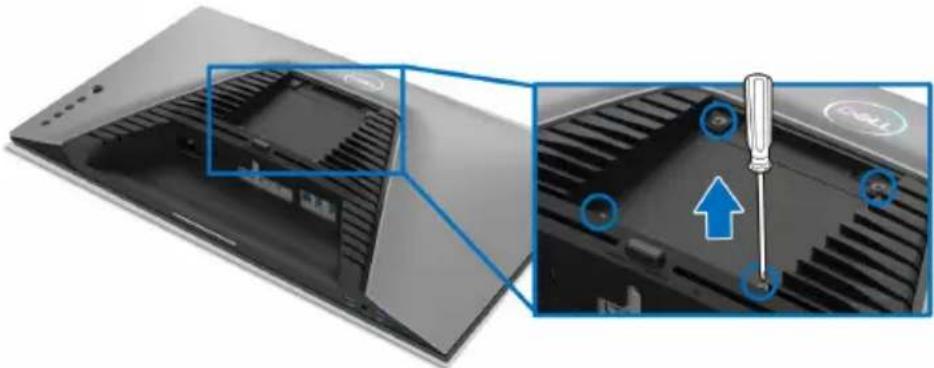

VESA Wandmontageset (optional) 36

Monitor bedienen ....37

Schalten Sie den Monitor ein. 37

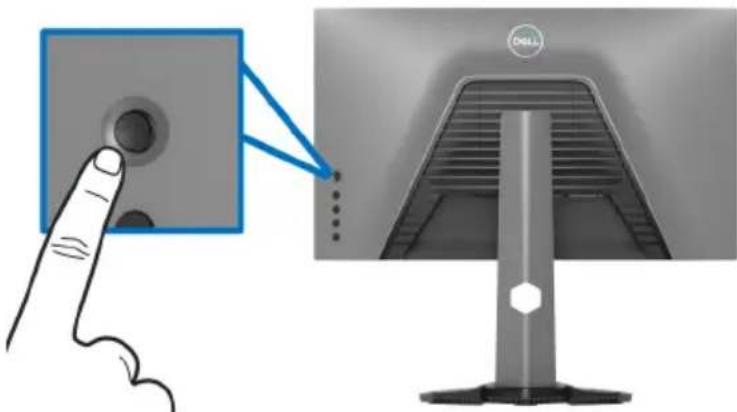

Verwendung der Joystick Steuerung 37

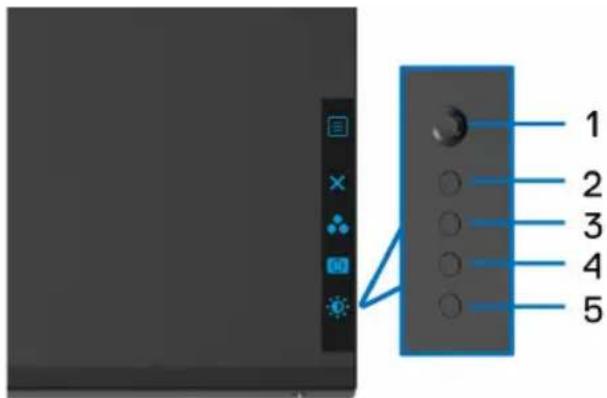

Hintere Bedienfeldtasten verwenden. 38

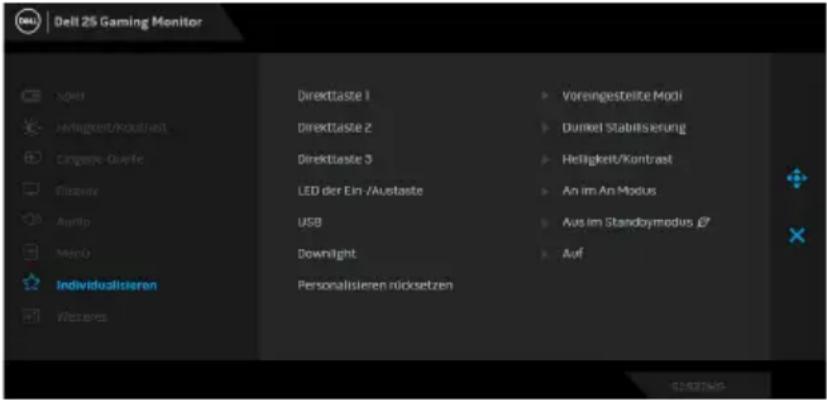

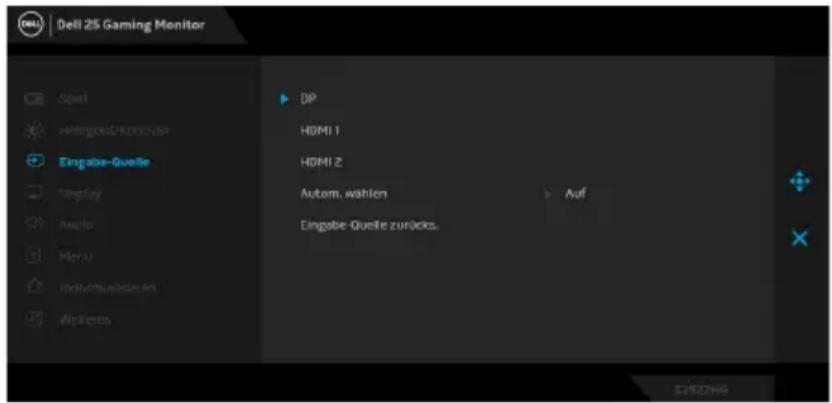

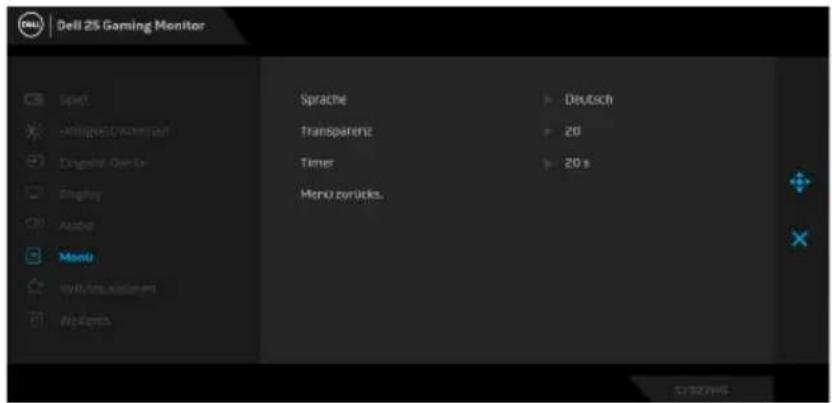

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)....40

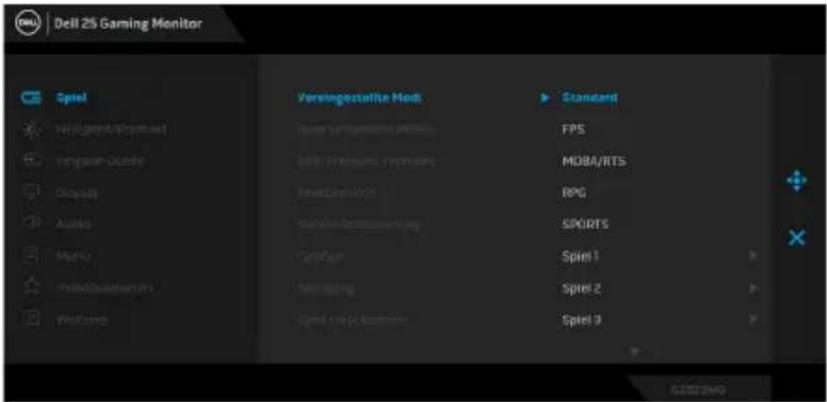

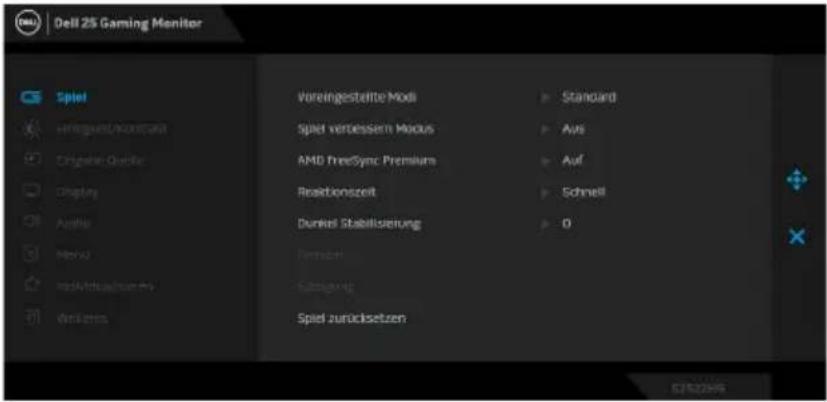

Zugriff auf das Menüsystem 40

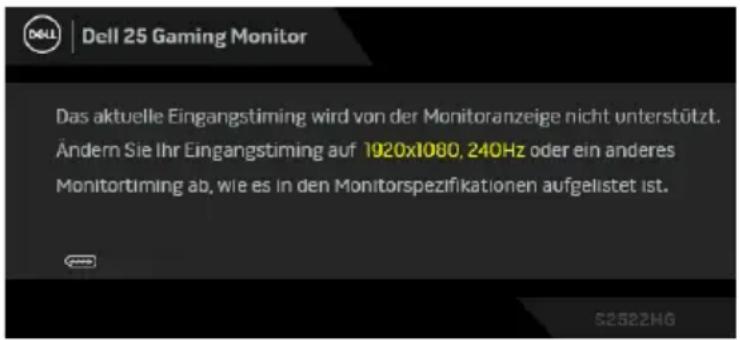

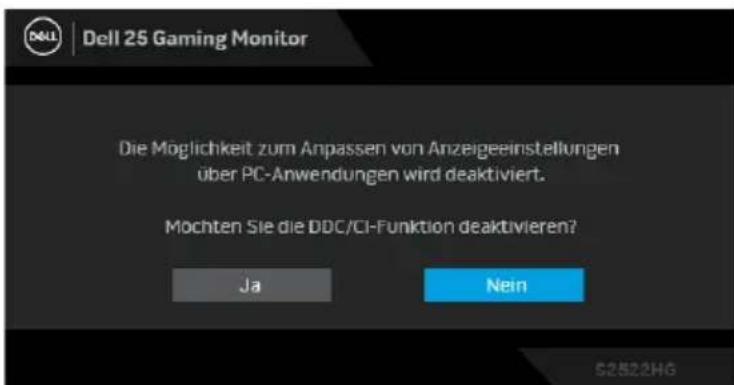

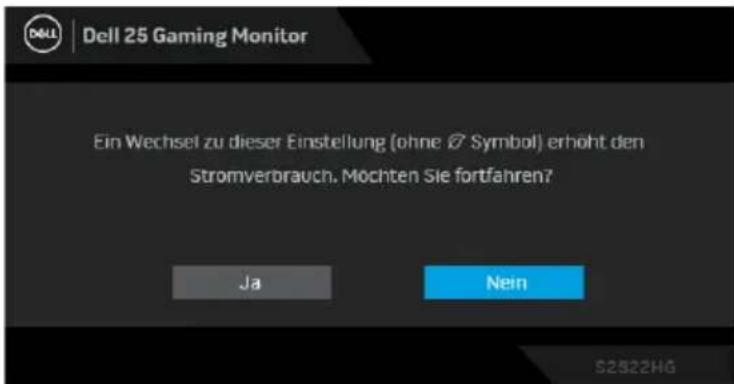

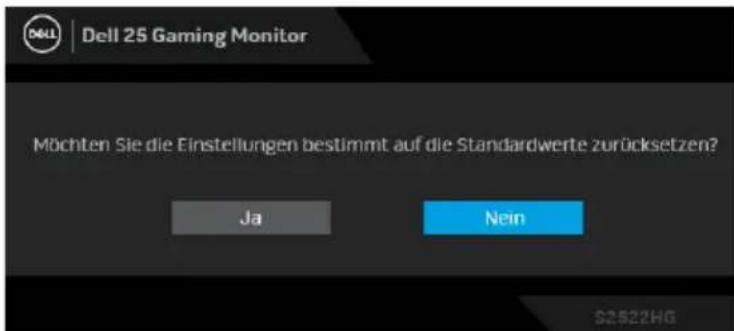

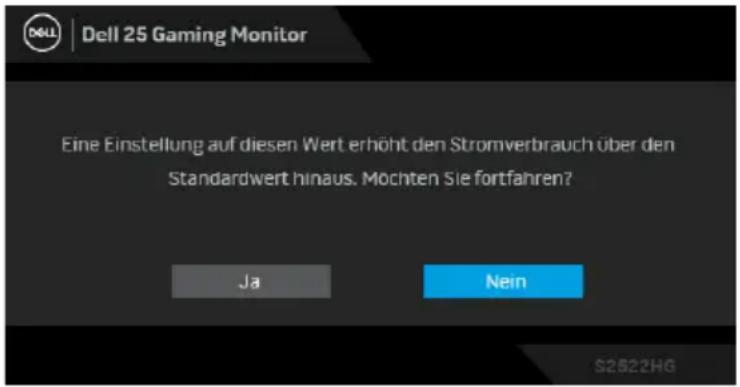

OSD-Warnmeldung 52

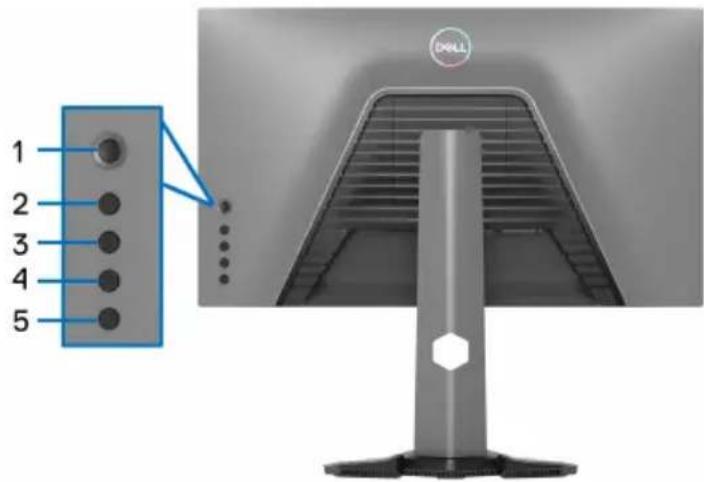

Sperren der Kontrolltasten an der Rückseite des Geräts. 55

Maximale Auflösung einstellen. 56

Einstellen der maximalen Bildrate 56

Neigungs- und Höhenverstellung. 58

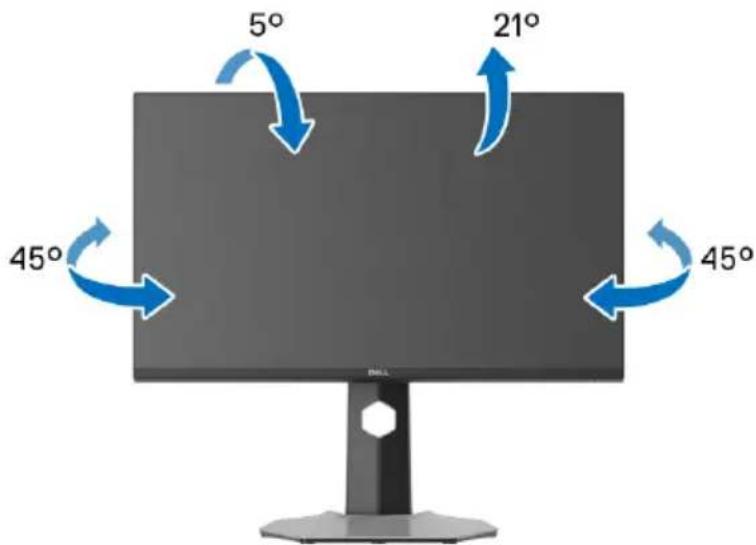

Kipp- und Schwenkeinstellung 58

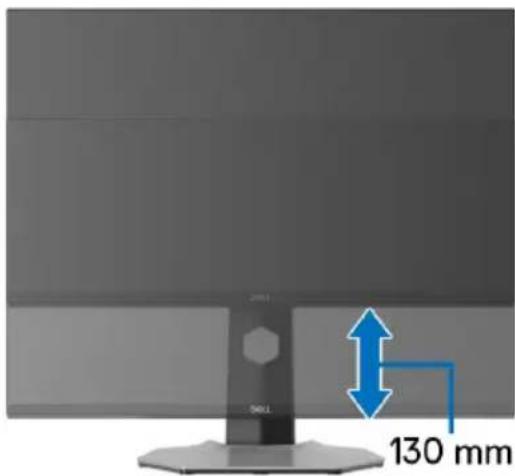

Höhenverstellung....58

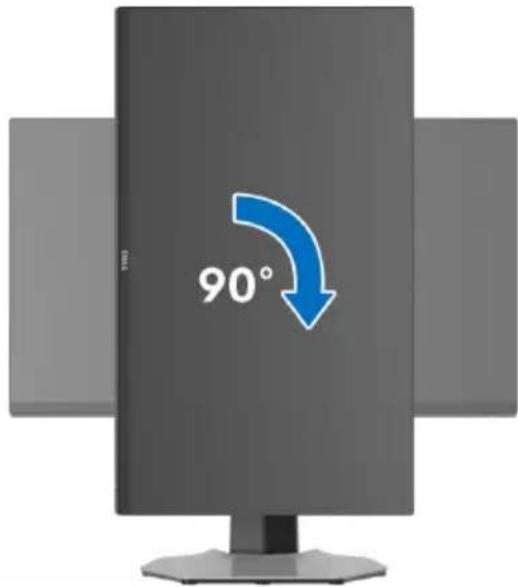

Die Anzeige drehen 59

Im Uhrzeigersinn drehen 59

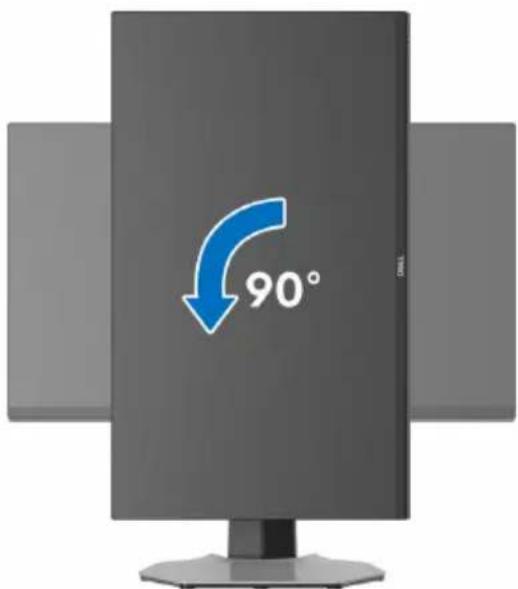

Entgegen dem Uhrzeigersinn drehen 60

Anzeigerotation-Einstellungen Ihres Systems anpassen 61

Problemlösung 62

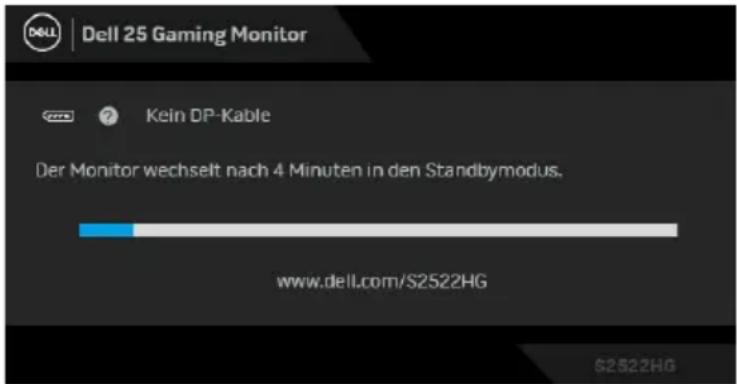

Selbsttest 62

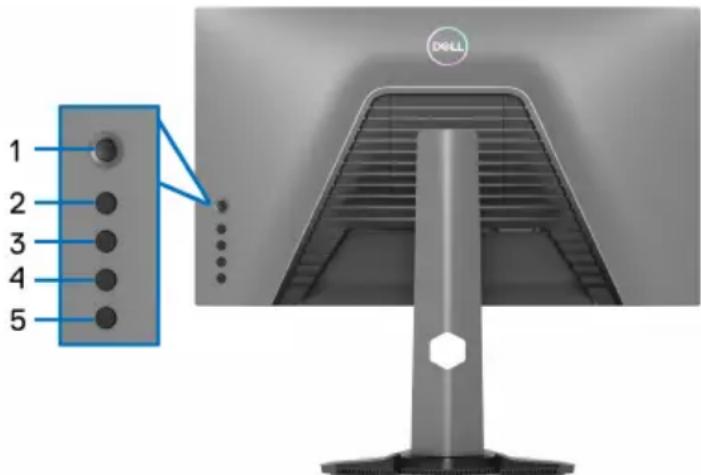

Selbstdiagnose....63

Allgemeine Probleme 64

Produktspezifische Probleme 68

Universal Serial Bus (USB) spezifische Probleme ..... 69

Anhang 71

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen....71

Kontakt zu Dell....71

EU Produktdatenbank für Energielabel und Produktinformationsblatt ....71

Sicherheitshinweise

VORSICHT: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

• Stellen Sie den Monitor auf eine feste Oberfläche und behandeln Sie ihn vorsichtig. Der Bildschirm ist zerbrechlich und kann beschädigt werden, wenn er fallen gelassen oder hart getroffen wird.
• Stellen Sie immer sicher, dass Ihr Monitor elektrisch für den Betrieb mit der an Ihrem Standort verfügbaren Wechselstromversorgung ausgelegt ist.
• Halten Sie den Monitor auf Raumtemperatur. Übermäßig kalte oder heiße Bedingungen können sich nachteilig auf den Flüssigkristall der Anzeige auswirken.
• Setzen Sie den Monitor keinen starken Vibrationen oder starken Stößen aus. Legen Sie den Monitor zum Beispiel nicht in einen Kofferraum eines Autos.
• Ziehen Sie den Stecker aus der Steckdose, wenn der Monitor über einen längeren Zeitraum nicht benutzt wird.
• Um einen Stromschlag zu vermeiden, versuchen Sie nicht, eine Abdeckung zu entfernen oder das Innere des Monitors zu berühren.

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Kontakt zu Dell.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

Komponentenbild Komponentenbeschreibung
	Monitor
	Ständer
	Sockel
	Netzkabel (Je nach Land verschieden)
	DisplayPort auf DisplayPort 1.2 Kabel
	HDMI 2.0-Kabel
	SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Upstream-Kabel (aktiviert die USB-Ports am Monitor)
	• Kurz an le it u• Sicherheit, Umweltschutz und Bestimmungen

Produktmerkmale

Der Dell S2522HG Monitor arbeitet mit Active Matrix-, Dünnschichttransistor-(TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen:

- 62,20 cm (24,50 Zoll) sichtbarer Bereich (diagonal gemessen). 1920 x 1080 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.

- N V I ^ G-SYAC ^ Compatible Certification und AMD FreeSync ^TM Premium Technology minimiert Grafikverzerrungen wie Tearing und Ruckeln des Bildschirms für ein flüssigeres, geschmeidigeres Gameplay.

• Unterstützt eine hohe Aktualisierungsrate von 240 Hz und eine schnelle Reaktionszeit von 1 ms Grau-zu-Grau im Extrem Modus*
  • Farbbereich von 99% sRGB
• Einstellmöglichkeiten für Kippen, Schwenken, Drehung und Höhenanpassung
• Digitale Konnektivität mit DisplayPort und HDMI
• Ausgestattet mit 1 SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-B Upstream-Port, 1 SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-A Downstream-Ladeanschluss, und 3 SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-A Downstream - Ports.
• Aktiviert mit VRR Unterstützung für Spielkonsolen.
• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.
• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.
• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.

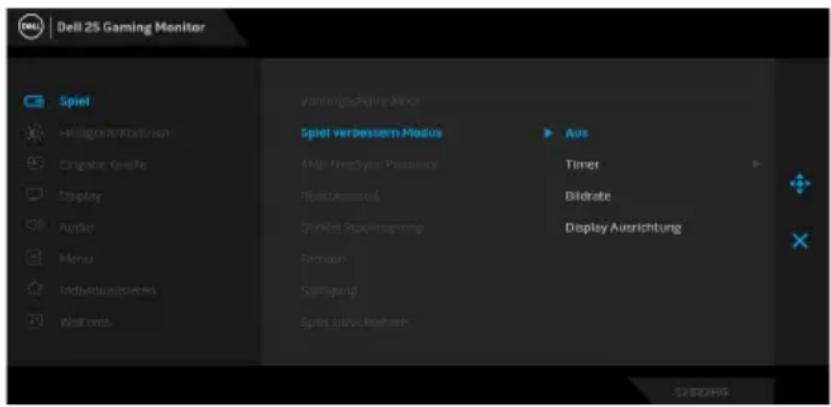

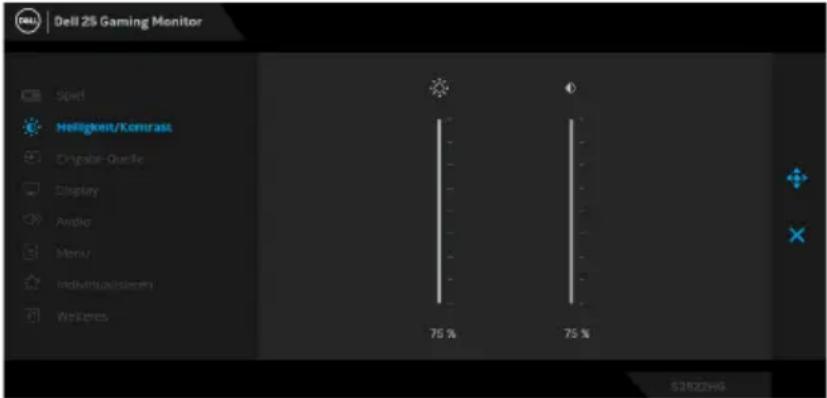

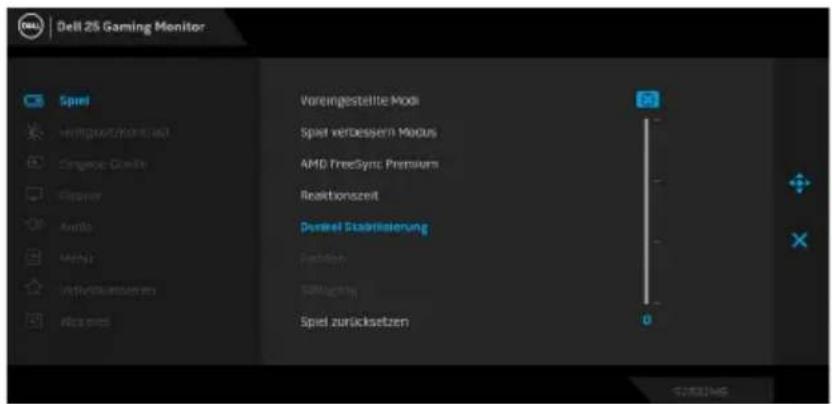

• Spielverbesserte Funktionen wie Timer, Bildrate und Dunkel Stabilisierung zusätzlich zu verbesserten Spielmodi wie FPS, MOBA/RTS, SPORTS oder RPG und 3 zusätzliche Spielmodi zur Personalisierung Ihrer Vorlieben.
• Netz- und OSD-Tastensperre
  • Schlitz für Sicherheitsschloss
• Ständersperre
  • ≤ 0,3 W im Standbymodus
• Optimiert den Schutz Ihrer Augen mit einem flimmerfreien Bildschirm und der ComfortView Funktion, welche die Abgabe von blauem Licht minimiert.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B. Übermüdung der Augen, digitale Überanstrengung der Augen usw. Die ComfortView Funktion verringert den Anteil des blauen Lichts des Monitors, um den Augenkomfort zu optimieren.

*1 ms ist im Extrem Modus erreichbar, um sichtbare Bewegungsunschärfe und erhöhte Bildempfindlichkeit zu reduzieren. Dies kann jedoch einige leichte und auffällige visuelle Artefakte in das Bild einbringen. Da jede Systemeinrichtung und die Bedürfnisse jedes Spielers unterschiedlich sind, empfehlen wir den Benutzern, mit den verschiedenen Modi zu experimentieren, um die für sie richtige Einstellung zu finden.

Komponenten und Bedienelemente

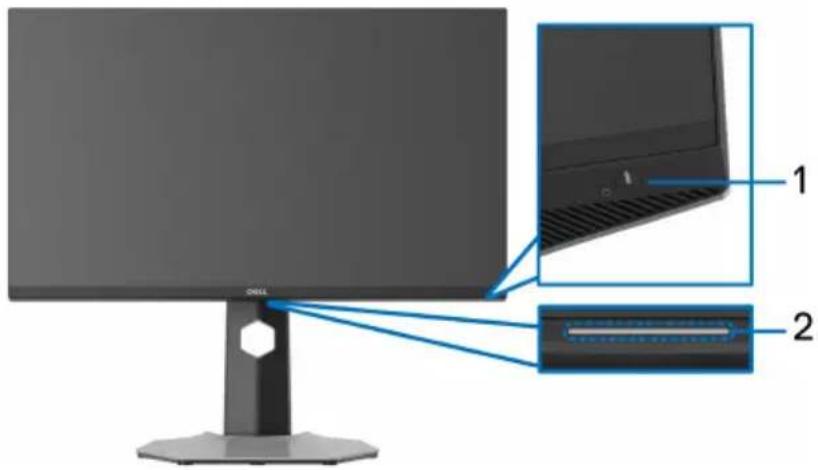

Vorderseite

1 2

Etikett Beschreibung Verwenden
1 Ein/Aus-Taste (mit LED-Anzeige)		Zum Ein-/Ausschalten des Monitors.Ein leuchtendes weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet.
2 Strahler Wenn die Einrichtung des Monitors abgeschlossen ist, tippen Sie auf den Berührungssensor unten auf dem Display, um die Strahler ein- oder auszuschalten (siehe Strahler und Downlight).

Seitenansicht

Ansicht von hinten ohne Monitor-Standfuß

Rückansicht mit Monitorständer

Etikett Beschreibung Verwenden
1 Joystick Zur Steuerung des OSD-Menüs.
2 Funktionstasten Weitere Informationen finden Sie unterMonitor bedienen.
3 VESA-Montagebohrungen(100 mm x 100 mm- Hinter der angebrachten VESA-Abdeckung)		Befestigen Sie den Monitor per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm) an einer Wand.
4 Etikett mit behördlichen Bestimmungen		Liste der behördlichen Zulassungen.
5 Stand Entriegelungstaste Löst den		Ständer vom Monitor.
6 Strichcode, Seriennummer und Service Tag Etikett		Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Die Servicemarkierung ist eine eindeutige alphanumerische Kennung, die es den Dell Servicetechnikern ermöglicht, die Hardwarekomponenten in Ihrem Monitor zu identifizieren und auf Garantieinformationen zuzugreifen.
7 Kabelführungsöffnung Organisiert die Kabel, wenn die Kabel durch den Schlitz geführt werden.

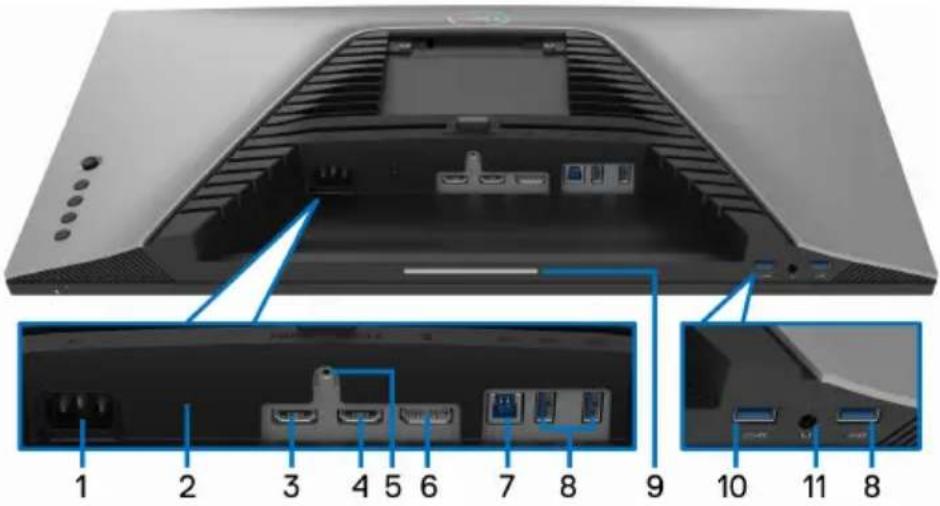

Ansicht von unten

1 2 3 4 5 6 7 8 9 10 11 8

Ansicht von unten ohne Monitor-Standfuß

Etikett	Beschreibung Verwenden
1	Netzkabelanschluss Schließen	Sieg das Netzkabel an (im Lieferumfang des Monitors enthalten).
2	Schlitz für Sicherheitsschloss	Sichern Sie den Monitor mit einem Schloss (nicht im Lieferumfang enthalten).
3	HDMI Port (HDMI 1) Verbinden	Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten).
4	HDMI Port (HDMI 2) Verbinden	Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten).
5	Stand-Lock-Funktion Befestigen	Sie den Ständer am Monitor mit M3 x 6 mm Schrauben (nicht im Lieferumfang enthalten).
6	DisplayPort Verbinden Sie Ihren Computer mit dem DisplayPort Kabel (im Lieferumfang des Monitors enthalten).
7	SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-B Upstream-Port	Verbinden Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) von diesem Anschluss mit Ihrem Computer, um die USB-Anschlüsse an Ihrem Monitor zu aktivieren.

8 SuperSpeed USB5 Gbps (USB 3.2 Gen1) Type-ADownstream-Port (3)	Hier schließen Sie Ihre USB 3.2 Gen1 (5 Gbps) Geräte an.*HINWEIS: Um diese Anschlüsse zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream-Anschluss des Monitors und Ihrem Computer verbinden.

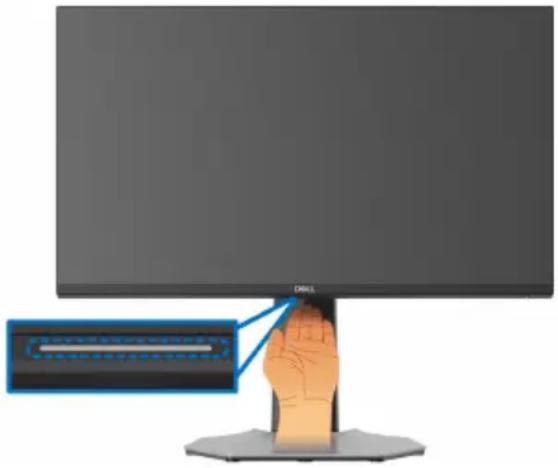

9 Strahler Wenn die Einrichtung des Monitors abgeschlossen ist, tippen Sie auf den Berührungssensor unten auf dem Display, um die Strahler ein- oder auszuschalten. Die Werkseinstellung ist Ein, so dass die Strahler aktiv sind, wenn das Netzkabel angeschlossen ist (sieheDownlight).
10 SuperSpeed USB5 Gbps (USB 3.2 Gen1) Type-ADownstream-Port mit Aufladefunktion	Verbinden Sie ihn mit Ihrem Computer, um Ihr USB-Gerät aufzuladen.
11 Kopfhörerausgang Schließen Sie die Kopfhörer an den Computer an.VORSICHT: Eine Erhöhung der Audioausgabe über 50% am Lautstärkeregler oder Equalizer kann die Ausgangsspannung an den Kopfhörern erhöhen und damit den Schalldruckpegel erhöhen.

*Um Signalstörungen zu vermeiden wenn ein drahtloses USB-Gerät an einen USB-Downstream-Anschluss angeschlossen wurde, wird nicht empfohlen, andere USB-Geräte an den nebenstehenden Anschluss anzuschließen.

Technische Daten des Monitors

Modell S2522HG
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie Fast IPS
Seitenverhältnis 16:9
Sichtbares Bild
Diagonale	622 mm (24,50 Zoll)
Breite (aktiver Bereich)	543,74 mm (21,40 Zoll)
Höhe (aktiver Bereich)	302,62 mm (11,91 Zoll)
Gesamtbereich	164545,63 mm^2 (255,04 Zoll^2)
Pixelabstand 0,2832 x 0,2802 mm
Pixel pro Zoll (PPI) 90
Anzeigewinkel
Vertical	178° (typisch)
Horizontal	178° (typisch)
Luminanz 400 cd/m2 (typisch)
Kontrastverhältnis 1000:1 (typisch)
Anzeigebeschichtung Blendschutzbehandlung des Polarisators (Haze 25%, 3H)
Hintergrundlicht Weiße L	LED Edgelight System
Ansprechzeit	1 ms Grau-zu-Grau im Extrem Modus*2 ms Grau-zu-Grau im Superschnell Modus4 ms Grau-zu-Grau im Schnell Modus*1 ms ist im Extrem Modus erreichbar, um sichtbare Bewegungsunschärfe und erhöhte Bildempfindlichkeit zu reduzieren. Dies kann jedoch einige leichte und auffällige visuelle Artefakte in das Bild einbringen. Da jede Systemeinrichtung und die Bedürfnisse jedes Spielers unterschiedlich sind, empfehlen wir den Benutzern, mit den verschiedenen Modi zu experimentieren, um die für sie richtige Einstellung zu finden.
Farbtiefe 16,78 Millionen	Farben (8 Bit)
Farbgamut sRGB 99% (typisch)
Konnektivität · 1 x Display	Port Version 1.2· 2 x H D M l - P o r t V e r s i o n· 1 x Kopfhörerausgang· 1 x USB 3.2 Gen1 (5 Gbps) Upstream-Port· 4 x USB 3.2 Gen1 (5 Gbps) Downstream-Ports mit BC1.2 Aufladung bei 2 A (maximal)
Rahmenbreite (Kante des Monitors bis aktivem Bereich)
ObenLinks/RechtsUnten	5,84 mm5,83 mm/5,83 mm18,79 mm
Regulierbarkeit
HöhenverstellbarerStänderNeigungSchwenkbarDrehung	0 bis 130 mm-5° bis 21°-45° bis 45°-90° bis 90°
Dell Display ManagerKompatibilität	Bequeme Anordnung und andere wichtige Funktionen
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)

Angaben zur Auflösung

Modell S2522HG
Horizontalfrequenzen 30 kHz	bis 255 kHz (automatisch)
Vertikalfrequenzen 48 Hz bis	240 Hz (automatisch)
Max. voreingestellte Auflösung	1920 x 1080 bei 240 Hz

Unterstützte Videomodi

Modell S2522HG
Videoanzeigefähigkeiten (HDMI & DisplayPort)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, FHD

Voreingestellte Anzeigemodi

Anzeigemodus Horizon-talfrequenz (kHz)	Vertikale-frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/vertikal)
720 x 400 31,50 70,10 28,30 -/+
VESA, 640 x 480 31,50	59,90	25,20 -/-
VESA, 640 x 480 37,50	75,00	31,50	-/-
VESA, 800 x 600	37,90	60,30	40,00
VESA, 800 x 600	46,90	75,00	49,50
VESA, 1024 x 768	48,40	60,00	65,00 -/+
VESA, 1024 x 768	60,00	75,00	78,80
VESA, 1152 x 864	67,50	75,00	108,00 +/+
VESA, 1280 x 1024	64,00	60,00	108,00
VESA, 1280 x 1024	80,00	75,00	135,00
VESA, 1600 x 900 60,00	60,00	108,00	+/+
VESA, 1920 x 1080	67,50	60,00	148,50
1920 × 1080 137,30 120,00 285,50 +/-
1920 × 1080 166,60 144,00 346,50 +/-
1920 × 1080 278,40 240,00 567,40 +/-

Elektrische Daten

Modell S2522HG
Videoeingangssignale HDMI	MI 2.0/DisplayPort 1.2, 600 mV für jede differentielle Linie, 100 Ω Eingangsimpedanz pro Differentialpaar
Netzeingangsspannung / Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1,50 A (typisch)
Einschaltstrom · 120 V: 30	A (Max.) bei 0°C (Kaltstart)· 240 V: 60 A (Max.) bei 0°C (Kaltstart)
Stromverbrauch	· 0,3 W (Aus Modus)1· 0,3 W (Standby-Modus)1· 16,8 W (Ein Modus)1· 72 W (Max.)2· 17,26 W (Pon)3· 55,77 kWh (TEC)3

^1 Wie in EU 2019/2021 und EU 2019/2013 definiert.
^2 Maximale Helligkeits- und Kontrasteinstellung bei maximaler Stromaufnahme an allen USB-Anschlüssen.
^3 Pon: Stromverbrauch im eingeschalteten Modus gemessen mit Bezug auf Energy Star Prüfmethode.
TEC: Gesamtenergieverbrauch in kWh gemessen mit Bezug auf Energy Star Prüfmethode.
Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripheriegeräten, die Sie bestellt haben, unterschiedlich funktionieren und wir verpflichten uns nicht, solche Informationen zu aktualisieren.
Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Physische Eigenschaften

Modell S2522HG
Signalkabeltyp · Digital: DisplayPort, 20-polig· Digital: HDMI, 19-polig· Universal Serial Bus: USB, 9-polig
HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem Dell Monitor geliefert werden.
Abmessungen (mit Ständer)
Höhe (verlängert) 505,75 mm (19,91 Zoll)
Höhe (zusammengeschoben) 375,75 mm	(14,79 Zoll)
Breite 555,40 mm (21,87 Zoll)
Tiefe 200,30 mm (7,89 Zoll)
Abmessungen (ohne Ständer)
Höhe 327,24 mm (12,88 Zoll)
Breite 555,40 mm (21,87 Zoll)
Tiefe 68,38 mm (2,69 Zoll)
Ständerabmessungen
Höhe (verlängert) 416,90 mm (16,41 Zoll)
Höhe (zusammengeschoben) 369,19 mm	(14,54 Zoll)
Breite 275,90 mm (10,86 Zoll)
Tiefe 200,30 mm (7,89 Zoll)
Gewicht
Gewicht mit Verpackung 8,54 kg (18,82 lb)
Gewicht mit montiertem Ständer und Kabeln	6,13 kg (13,51 lb)
Gewicht ohne montierten Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)	3,72 kg (8,20 lb)
Gewicht des Ständers 5,72 kg (12,61 lb)

Umgebungsbedingungen

Modell S2522HG
Kompatible Standards
• RoHS-konform• Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten• Bildschirm aus arsenfreiem Glas und frei von Quecksilber
Temperatur
Im Betrieb 0°C bis 40°C (32°F)	bis 104°F)
Ausgeschaltet • Speicher: -20°C	bis 60°C (-4°F bis 140°F)• Versand: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchtigkeit
Im Betrieb 10% bis 80% (nicht kondensierend)
Ausgeschaltet • Speicher: 5% bis 90% (nicht kondensierend)• Versand: 5% bis 90% (nicht kondensierend)
Meereshöhe
Im Betrieb 5000 m (16404 ft) (max.)
Ausgeschaltet 12192 m (40000 ft) (max.)
Wärmeableitung • 245,66 BTU/Stunde (max.)• 57,32 BTU/Stunde (typisch)

Pinbelegung

DisplayPort-Anschluss

Pin Nummer	Seite mit 20 Stiften des angeschlossenen Signalkabels
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Hot- Plug-Erkennung
19 Re-P WR
20 +3,3 V DP_PWR

HDMI-Anschluss

10 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Nummer	Seite mit 19 Stiften des angeschlossenen Signalkabels
1 TMDS DATA 2+
2 TMDS DATA 2, Abschirmung
3 TMDS DATA 2-
4 TMDS DATA 1+
5 TMDS DATA 1, Abschirmung
6 TMDS DATA 1-
7 TMDS DATA 0+
8 TMDS DATA 0, Abschirmung
9 TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK, Abschirmung
12 TMDS CLOCK-
13 CEC
14 Reserviert (am Gerät nicht angeschlossen)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC-Masse
18 +5 V-Stromversorgung
19 HOT-PLUG-ERKENNUNG

Plug & Play Unterstützung

Sie können den Monitor mit jedem Plug-and-Play-kompatiblen System verbinden. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports am Monitor.

HINWEIS: Dieser Monitor ist SuperSpeed USB 5 Gbps (USB 3.2 Gen1) kompatibel.

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch*
Super-Speed 5 Gbps 4,50 W (max., je Anschluss)
High-Speed 480 Mbps 4,50 W (max., je Anschluss)
Volle Geschwindigkeit 12 Mbps 4,50 W (max., je Anschluss)

*Bis zu 2 A am USB-Downstream-Port (mit Batteriesymbol) mit Battery Charging Versions-kompatiblen Geräten oder normalen USB-Geräten.

USB 3.2 Gen1 (5 Gbps) Upstream Anschluss

5 2 9 1 3 4

Pin Nummer 9-poliger Verbinder

1	VCC
2	D-
3	D+
4	GND

5	S	S	T	X	-
6	S	S	T	X	+
7	GND
8 SSRX-
9 SSRX+

USB 3.2 Gen1 (5 Gbps) Downstream Anschluss

Pin Nummer 9-poliger Verbinder
1	VCC
2	D-
3	D+
4	GND
5 SSRX-
6 SSRX+
7	GND
8	S	S	T	X	-
9	S	S	T	X	+

USB-Ports

· 1 x Upstream - hinten
· 2 x Downstream - hinten
· 2 x Downstream - unten

Ladeanschluss - der Anschluss mit dem ss ≤slant 5 Symbol unterstützt bis zu 2 A Schnellladung, wenn das Gerät BC1.2-kompatibel ist.

HINWEIS: Für die SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Funktionalität ist ein SuperSpeed USB 5 Gbps (USB 3.2 Gen1)-fähiger Computer erforderlich.

HINWEIS: Die USB-Anschlüsse am Monitor funktionieren nur, wenn der Monitor eingeschaltet oder im Standbymodus ist. Wenn Sie den Monitor aus- und wieder einschalten, kann es ein paar Minuten dauern, bis angeschlossene Peripheriegeräte wieder normal funktionieren.

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines

Ergonomie

△ VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann zu Verletzungen führen.
△ VORSICHT: Wenn Sie den Bildschirm über längere Zeiträume nutzen, kann dies zu einer Überanstrengung der Augen führen.

Beachten Sie aus Gründen des Komforts und der Effizienz die folgenden Richtlinien bei der Einrichtung und Nutzung Ihres Computerarbeitsplatzes:

• Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur bei der Arbeit direkt vor Ihnen befinden. Im Handel sind spezielle Ablagen erhältlich, die Ihnen helfen, Ihre Tastatur richtig zu positionieren.

• Um das Risiko einer Überanstrengung der Augen und Hals/Arm/Rücken/Schulter Schmerzen wegen der Verwendung des Monitors über einen längeren Zeitraum zu reduzieren, empfehlen wir Ihnen:

• Stellen Sie den Abstand des Monitors in einem Bereich von 20 bis 28 Zoll (50 - 70 cm) zu Ihren Augen ein.

• Zwinkern Sie häufig, um Ihre Augen zu befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben.
• Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten.
• Blicken Sie während der Pause vom Monitor weg und mindestens 20 Sekunden lang auf einen mindestens 20 Fuß weit entfernten Gegenstand.
• Dehnen Sie sich während der Pausen regelmäßig, um Anspannungen im Nacken, Arm, Rücken und den Schultern zu lösen.

- Achten Sie darauf, dass sich der Bildschirm auf Augenhöhe oder etwas niedriger befindet, wenn Sie vor dem Monitor sitzen.

- Stellen Sie die Neigung des Monitors, seinen Kontrast und die Helligkeitseinstellungen ein.

- Stellen Sie die Umgebungsbeleuchtung um Sie herum ein (z. B. Deckenleuchten, Schreibtischlampen und die Vorhänge oder Jalousien an nahegelegenen Fenstern), um Reflexionen und Blendung auf dem Monitorbildschirm zu minimieren.

- Verwenden Sie einen Stuhl, der den unteren Rücken gut stützt.

- Halten Sie Ihre Unterarme waagerecht mit den Handgelenken in einer neutralen, bequemen Position, während Sie die Tastatur oder Maus benutzen.

- Lassen Sie bei der Verwendung von Tastatur oder Maus immer Platz für Ihre Hände.

- Lassen Sie Ihre Oberarme auf beiden Seiten natürlich ruhen.

- Stellen Sie sicher, dass Ihre Füße flach auf dem Boden liegen.

- Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Teil Ihres Sitzes. Stellen Sie die Höhe Ihres Stuhls ein oder verwenden Sie gegebenenfalls eine Fußstütze, um eine korrekte Körperhaltung zu gewährleisten.

- Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht über längere Zeiträume hinweg sitzen und arbeiten müssen. Versuchen Sie, in regelmäßigen Abständen aufzustehen oder aufzustehen und herumzulaufen.

- Halten Sie den Bereich unter Ihrem Schreibtisch frei von Hindernissen und Kabeln oder Stromkabeln, die den Sitzkomfort stören oder eine potenzielle Stolpergefahr darstellen können.

Monitor auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Benutzer positioniert Handgelenke entspannt und flach Füße flach auf dem Boden

Handhabung und Bewegung Ihres Monitors

Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie die unten genannten Richtlinien:

• Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor bewegen oder anheben.
  • Trennen Sie alle Kabel vom Monitor.
• Legen Sie den Monitor in den Originalkarton mit dem Originalverpackungsmaterial.
• Halten Sie die Unterkante und die Seite des Monitors fest, ohne übermäßigen Druck auszuüben, wenn Sie den Monitor anheben oder bewegen.

- Achten Sie beim Anheben oder Verschieben des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt und nicht auf den Anzeigebereich drückt, um Kratzer oder Beschädigungen zu vermeiden.

- Vermeiden Sie beim Transport des Monitors plötzliche Stöße oder Vibrationen.

- Wenn Sie den Monitor anheben oder bewegen, drehen Sie ihn nicht auf den Kopf, während Sie den Sockel oder den Ständer festhalten. Dies könnte zu einer versehentlichen Beschädigung des Monitors oder zu Verletzungen führen.

Hinweise zur Wartung

Monitor reinigen

△ VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

- Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.

- Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.

- Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

- Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.

- Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

Monitor einrichten

Ständer einrichten

HINWEIS: Der Ständer wird im Werk nicht montiert.

HINWEIS: Die folgenden Schritte beziehen sich speziell auf die Einrichtung des Ständers, der mit Ihrem Monitor geliefert wird. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

Ständer einrichten:

1. Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der Polsterung zu entfernen, durch die er gesichert wird.
2. Entfernen Sie den Ständer und den Sockel vom Verpackungspolster.

1. Richten Sie den Ständer aus und legen Sie ihn auf den Sockel.
2. Öffnen Sie den Schraubring an der Unterseite des Standfußes und drehen Sie ihn im Uhrzeigersinn, um den Ständer zu sichern.
3. Schließen Sie den Schraubring.

1. Öffnen Sie die Schutzabdeckung am Monitor, um auf den VESA-Steckplatz am Monitor zuzugreifen.

HINWEIS: Stellen Sie vor dem Anbringen des Ständers am Monitor sicher, dass die Frontplattenklappe geöffnet ist, um Platz für die Montage zu schaffen.

1. Führen Sie die Laschen am Ständer in die Schlitze an der hinteren Abdeckung des Monitors ein und senken Sie den Ständer ab, um ihn einrasten zu lassen.

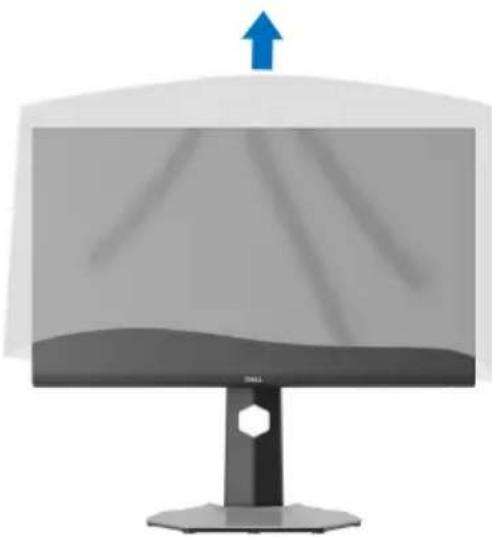

1. Halten Sie den Ständer fest und heben Sie den Monitor vorsichtig an, und legen Sie ihn dann auf eine ebene Fläche.

HINWEIS: Halten Sie den Ständer beim Anheben des Monitors fest, um unbeabsichtigte Beschädigungen zu vermeiden.

1. Heben Sie die Schutzabdeckung vom Monitor.

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.
HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller als von Dell.
HINWEIS: Führen Sie die Kabel durch die Kabelführungsöffnung, bevor Sie sie anschließen.
HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.
HINWEIS: Die Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

So schließen Sie Ihren Monitor an einen Computer an:

1. Schalten Sie den Computer aus, trennen Sie das Netzkabel.
2. Schließen Sie das DisplayPort oder HDMI Kabel des Monitors an Ihren Computer an.

DisplayPort Kabel (DP-zu-DP) und das Netzkabel anschließen

HDMI Kabel und das Netzkabel anschließen

SuperSpeed USB 5Gbps (USB 3.2 Gen1) Kabel und das Netzkabel anschließen

Nachdem Sie DisplayPort/HDMI Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB-Kabels an den Computer aus:

1. Verbinden Sie den USB 3.2 Gen1 Upstream-Port (Kabel enthalten) mit dem passenden USB 3.2 Gen1 Port an Ihrem Computer (siehe Ansicht von unten für weitere Einzelheiten.).
2. Schließen Sie USB 3.2 Gen1 Peripheriegeräte an die USB 3.2 Gen1 Downstream-Ports des Monitors an.
3. Schließen Sie die Netzkabel des Computers und Monitors an eine Steckdose in der Nähe an.

HINWEIS: Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß.

1. Schalten Sie Monitor und Computer ein.

Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Allgemeine Probleme.

Ihre Kabel verlegen

Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht.

Ihren Monitor mit Kensington Schloss (optional) sichern

Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors (siehe Schlitz für Sicherheitsschloss).

Weitere Informationen zur Verwendung des Kensington Schlosses (separat erhältlich) finden Sie in der Dokumentation, die mit dem Schloss ausgeliefert wird. Sichern Sie Ihren Monitor mit dem Kensington Sicherheitsschloss an einem Tisch.

HINWEIS: Die Abbildung dient lediglich der Veranschaulichung. Das tatsächliche Aussehen des Schlosses kann etwas abweichen.

Entfernen des Monitorständers

HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird.

HINWEIS: Die folgenden Schritte beziehen sich auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wird. Wenn Sie einen Ständer entfernen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

So nehmen Sie den Ständer ab:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2. Halten Sie die Ständer Entriegelungstaste gedrückt.
3. Heben Sie den Ständer vom Monitor ab.

VESA Wandmontageset (optional)

(Schraubenabmessung: M4 x 10 mm).

Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung.

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch.

2. Entfernen Sie den Monitorständer (siehe Entfernen des Monitorständers).

3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.

4. Den Befestigungsbügel der Wandmontageausrüstung am Monitor befestigen.

5. Befestigen Sie den Monitor an der Wand. Weitere Informationen finden Sie in der Dokumentation, die mit dem Wandmontagesatz geliefert wurde.

HINWEIS: Nur mit einem UL- oder CSA- oder GS-gelisteten Befestigungsbügel mit einer Mindesttraglast von 14,88 kg zu verwenden.

Monitor bedienen

Schalten Sie den Monitor ein.

Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten.

Verwendung der Joystick Steuerung

Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um OSD-Einstellungen vorzunehmen.

1. Drücken Sie die Joystick Taste, um das OSD-Hauptmenü zu starten.

2. Bewegen Sie den Joystick nach oben/unten/links/rechts, um zwischen den Optionen zu wechseln.

3. Drücken Sie die Joystick Taste erneut, um die Einstellungen zu bestätigen und zu beenden.

Joystick Beschreibung

• Wenn das OSD-Menü eingeschaltet ist, drücken Sie die Taste, um die Auswahl zu bestätigen oder die Einstellungen zu speichern.
• Wenn das OSD-Menü ausgeschaltet ist, drücken Sie die Taste, um das OSD-Hauptmenü zu starten. Siehe Zugriff auf das Menüsystem.

• Für die 2-Wege-Navigation (rechts und links).
• Nach rechts bewegen, um in das Untermenü zu gelangen.
• Nach links bewegen, um das Untermenü zu verlassen.
• Erhöht (rechts) oder verringert (links) die Parameter des ausgewählten Menüpunktes.

• Für die 2-Wege-Navigation (oben und unten).
• Schaltet zwischen den Menüpunkten um.
• Erhöht (oben) oder verringert (unten) die Parameter des ausgewählten Menüpunktes.

Hintere Bedienfeldtasten verwenden

Verwenden Sie die Steuertasten an der Rückseite des Monitors, um auf das OSD-Menü und die Schnellzugriffstasten zuzugreifen.

1 2 3 4 5

Die folgende Tabelle beschreibt die Tasten an der Rückseite:

Hintere Bedienfeldtaste Beschreibung

1

Menü

Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff auf das Menüsystem.

2		Zum Beenden des OSD-Hauptmenüs.
	Beenden
3		Zur Auswahl eines gewünschten Farbmodus aus einer Voreinstellliste.
	Schnellzugriffstasten/Voreingestellte Modi
4		Zur Ausführung des Dunkel Stabilisierung Menüs.
	Schnellzugriffstasten/Dunkel Stabilisierung
5		Zum direkten Zugriff auf die Helligkeit/Kontrast Anpassungsregler.
	Schnellzugriffstaste/Helligkeit/Kontrast

Wenn Sie eine dieser Tasten (außer der Joystick Taste) drücken, erscheint die OSD-Statusleiste, um Sie über die aktuellen Einstellungen einiger OSD-Funktionen zu informieren.

Dell 25 Gaming Monitor Voreingestellte Modi Standard AMD FreeSync Auf Reaktionszeit Schnell Dunkel Stabilisierung 0 $2522HG

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

Zugriff auf das Menüsystem

Symbol Menü und Untermenüs		Beschreibung
	Spiel Verwenden Sie dieses Menü, um Ihr visuelles Gameplay Erlebnis zu personalisieren.
	Voreingestell te Modi	Ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Farbmodi.
		• Standard: Zum Laden der Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.• FPS: Lädt Farbeinstellungen, die ideal für Egoshooter (FPS) sind.• MOBA/RTS: Lädt Farbeinstellungen, die ideal für Multiplayer Online Kampfarenen (MOBA) und Echtzeitstrategie (RTS) Spiele sind.

Voreingestell te Modi

• Standard: Zum Laden der Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.
• FPS: Lädt Farbeinstellungen, die ideal für Egoshooter (FPS) sind.
  • MOBA/RTS: Lädt Farbeinstellungen, die ideal für Multiplayer Online Kampfarenen (MOBA) und Echtzeitstrategie (RTS) Spiele sind.

Voreingestel Ite Modi

- RPG: Lädt Farbeinstellungen, die ideal für die meisten Rollenspiele (RPG) sind.

- SPORTS: Lädt Farbeinstellungen, die ideal für Sportspiele sind.

- Spiel 1/Spiel 2/Spiel 3: Ermöglicht Ihnen die Anpassung der Farbeinstellungen, Reaktionszeit und Dunkel Stabilisierung für Ihre Spielbedürfnisse.

- ComfortView: Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B. Nacken, Arm, Rücken und Schultern führen. Weitere Informationen finden Sie unter Ergonomie.

- Warm: Stellt Farben bei niedrigeren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.

- Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.

- Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen. Bewegen Sie den Joystick, um die Werte für Verstärkung, Verschiebung, Farbton, und Sättigung einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.

Spiel verbessern Modus

Die Option bietet drei verfügbare Funktion, um Ihr Gameplay Erlebnis zu verbessern.

Dell 25 Gaming Monitor Spiel Hörsorge/Prozivost Cingabe: Qisiko Display Audio Menu Individuals/cm Waltfonds Volumbus/Prozivost Spiel verbessern Modus AMBI Free/Syn Pressure Risiklunmssatz Diellekter Suppensammling Fernoon Saffigang Spiel ausrichtung Aus Timer Bildrate Display Ausrichtung

• Aus

Wählen Sie Aus, um die Funktionen im Spiel verbessern Modus zu deaktivieren.

- Timer

Aktivieren oder deaktivieren Sie den Timer oben links auf dem Monitor. Der Timer zeigt die absolvierte Zeit seit dem Beginn des Spiels. Wählen Sie eine Option aus der Liste der Zeitintervalle, um sich über die verbleibende Zeit im Klaren zu sein.

• Bildrate

Wählen Sie Auf, um die aktuelle Bildrate pro Sekunde während des Spielens anzuzeigen. Je höher die Rate, desto flüssiger wird die Bewegung dargestellt.

- Display Ausrichtung

Die Aktivierung der Funktion kann helfen, die perfekte Ausrichtung der Videoinhalte von mehreren Bildschirmen zu gewährleisten.

AMD FreeSync Premium

Wenn Sie Auf wählen und den Monitor auf die höchste Bildrate einstellen, können sowohl Eingangsverzögerungen als auch Bildaussetzer eliminiert werden, was zu einem flüssigeren Gameplay führt.

HINWEIS: Um die höchste Bildrate einzustellen, siehe Einstellen der maximalen Bildrate.

Reaktionszeit

Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Schnell, Superschnell oder Extrem.

Dunkel Stabilisierung

Verbessert die Sichtbarkeit in dunklen Spielszenarien. Je höher der Wert (0 bis 3), desto besser ist das Anzeigebild in dunkler Umgebung sichtbar.

Dell 2% Gaming Monitor Spiel Verantworter/Verantworter Clingency Grade Kleurow Amid Machl Verantworter/Verantworter WACCES Vareingestellte Modi Spiel verbessern Modus AMD FreeSync Premiums Reaktionszeit Durteil Stabtkisierung Forderung SOMagery Spiel zurücksetzen 0

Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen.

Verwenden Sie den Joystick zur Einstellung des Farbtonpegels zwischen 0 und 100.

Bewegen Sie die Joystick nach oben, um dem Videobild einen grünlichen Farbton zu verleihen.

Bewegen Sie die Joystick nach unten, um dem Videobild einen violetten Farbton zu verleihen.

HINWEIS: Die Farbton Anpassung ist nur verfügbar, wenn Sie den FPS, MOBA/RTS, SPORTS oder RPG Voreinstellungsmodus auswählen.

	Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen.Verwenden Sie den Joystick zur Einstellung des Sättigungspegels zwischen 0 und 100.Bewegen Sie die Joystick nach oben, um das Videobild farbiger erscheinen zu lassen.Bewegen Sie die Joystick nach unten, um das Videobild eher einfarbig erscheinen zu lassen.HINWEIS: Die Sättigung Anpassung ist nur verfügbar, wenn Sie den FPS, MOBA/RTS, SPORTS oder RPG Voreinstellungsmodus auswählen.
	Spiel zurücksetzen	Setzen Sie im Menü Spiel sämtliche Einstellungen auf die Standardwerte zurück.
	Helligkeit/Kontrast	Stellt die Helligkeit und den Kontrast des Monitors ein.
	Helligkeit	Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.Bewegen Sie den Joystick nach oben, um die Helligkeit zu erhöhen, oder bewegen Sie den Joystick nach unten, um die Helligkeit zu verringern (min. 0 / max. 100).
Kontrast	Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind.Bewegen Sie den Joystick nach oben, um den Kontrast zu erhöhen, oder bewegen Sie den Joystick nach unten, um den Kontrast zu verringern (min. 0 / max. 100).Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.

Eingabe-Quelle Wählt zwischen unterschiedlichen Videosignalquellen aus, die an den Monitor angeschlossen sein können.

Dell 25 Gaming Monitor Spiel Holding3/40000000 Eingabe-Quelle display Auto Menu Indivanzulassen Wolters DIP HDMI 1 HDMI 2 Autom. wählen Auf Eingabe-Quelle zurücks.

DP Den DP Eingang wählen Sie, wenn Sie einen DisplayPort (DP) Anschluss nutzen. Drücken Sie auf die Joystick Taste, um die Auswahl zu bestätigen.
HDMI 1	Den HDMI 1 oder HDMI 2 Eingang wählen Sie, wenn Sie einen HDMI-Anschluss nutzen. Drücken Sie auf die Joystick Taste, um die Auswahl zu bestätigen.
HDMI 2
Autom. wählen	Sucht automatisch nach verfügbaren Eingangsquellen. Drücken Sie auf die Joystick Taste, um die Auswahl zu bestätigen.
Eingabe-Quelle zurücks.	Setzen Sie im Menü Eingabe-Quelle sämtliche Einstellungen auf die Standardwerte zurück.

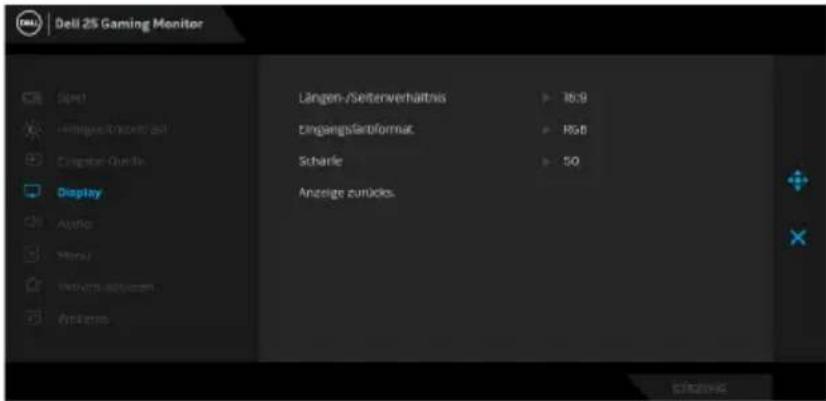

Display

Mit dem Display Menü wird das Bild eingestellt.

Dell 25 Gaming Monitor Spot Hörsiges/Übrinver/All Computer-Quelle Display Audio Menu Verfahrens-Verfahrens Verfahrens Längen-/Seitenverhältnis Eingangs/Standformat Scharfe Anzeige zurücks 16:9 10:0 50

Längen-/Stellen Sie das Seitenverhältnis auf 16:9, Seitenverhältnis Automatische Skalierung, 4:3 oder 1:1.

Eingangsfarb-format Hier können Sie einen der folgenden Videoeingabemodi wählen:

- RGB: Wählen Sie diese Option, wenn Ihr Monitor an einen Computer oder einen Medien Player angeschlossen ist, der die RGB-Ausgabe unterstützt.

- YCbCr: Wählen Sie diese Option, wenn Ihr Medien Player nur die YCbCr-Ausgabe unterstützt.

Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Bewegen Sie den Joystick zur Einstellung der Bildschärfe zwischen 0 und 100.

Anzeige zurücks. Setzen Sie im Menü Display sämtliche Einstellungen auf die Standardwerte zurück.

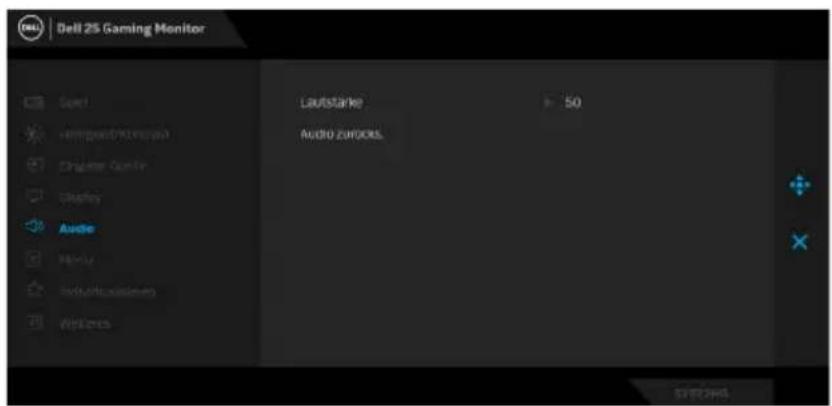

Audio

Dell 25 Gaming Monitor Geld Lautstarke 50 Audio ZOROOLS Audio Moby Product: a100mm Waters

Lautstärke Stellt die Lautstärke des Kopfhörerausgangs ein.

Verwenden Sie den Joystick zur Einstellung der Lautstärke zwischen 0 und 100.

Audio zurücks. Setzen Sie im Menü Audio sämtliche Einstellungen auf die Standardwerte zurück.

Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.

Dell 25 Gaming Monitor Spot Geltpedewertgestand Dingstel-Garte Display Audio Menu Witkurswaltungs Witkurs Sprache Deutsch Transpatenz 20 Timer 20 s Menu zorücks.

Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).

Transparenz Wählen Sie diese Option, um die Menü-Transparenz durch Verschieben des Joysticks nach oben oder unten abzuändern (min. 0 / max. 100).

	Timer Legt fest, wie lange das OSD aktiv bleibt, nachdem Sie den Joystick bewegt oder eine Taste gedrückt haben.Bewegen Sie den Joystick zur Anpassung des Reglers in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden.
	Menü zurücks.	Setzen Sie im Menü sämtliche Einstellungen auf die Standardwerte zurück.
	Individualisieren
	Direkttaste 1	Ermöglicht Ihnen die Auswahl einer Option aus
	Direkttaste 2	Voreingestellte Modi, Spiel verbessern Modus, AMD FreeSync Premium, Dunkel Stabilisierung, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis oder Lautstärke und die Einstellung als eine Direkttaste.
	Direkttaste 3
	LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder aus, um Energie zu sparen.

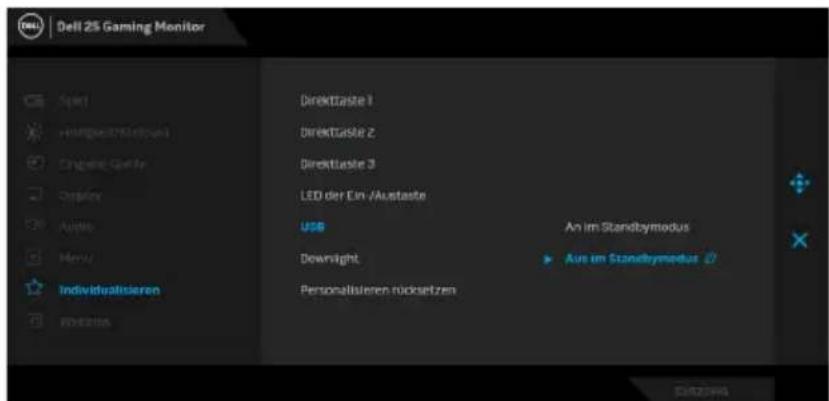

USB Ermöglicht Ihnen die Aktivierung oder Deaktivierung der USB-Funktion während des Monitor Standbymodus.

Dell 25 Gaming Monitor Spot Hörgeschutzkauf Changepi-Geitr Ospfory Ausle Herv Individualisieren Konzins Direkttaste 1 Direkttaste 2 Direkttaste 3 LED der Ein-/Austaste USB An im Standbymodus Downsight Aus im Standbymodus Personalistieren rücksetzen Datzzags

HINWEIS: USB EIN/AUS im Standbymodus ist nur verfügbar, wenn das USB Upstream-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB Upstream-Kabel angeschlossen wird.

Downlight In der Werkseinstellung ist der Berührungssensor eingeschaltet, und Sie können die Strahler am unteren Rand des Displays antippen, um sie ein- oder auszuschalten. Wenn die Strahler eingeschaltet sind, leuchten sie blau (siehe Strahler).

Wählen Sie Aus, um den Berührungssensor auszuschalten.

Personalisieren Setzt im Menü Individualisieren sämtliche rücksetzen Einstellungen auf die Standardwerte zurück.

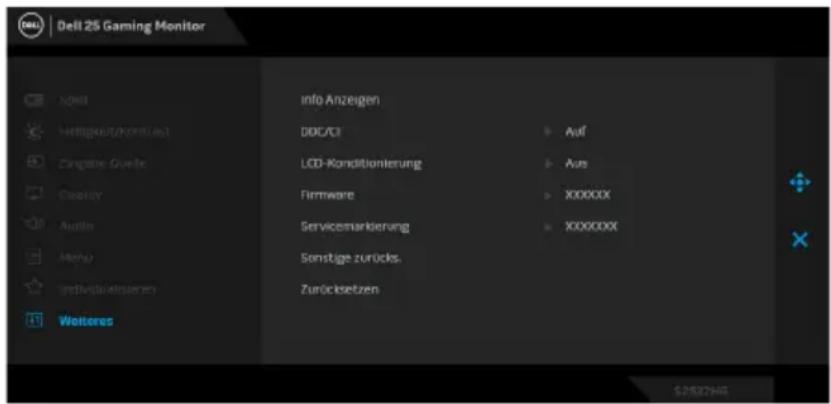

Weiteres Wählen Sie diese Option zum Anpassen der OSD-

Einstellungen, z.B. DDC/CI, LCD-Konditionierung, usw.

Dell 25 Gaming Monitor Soll Hilftgas/Nonkost Zingste Quelte Display Austin Mehy Individualsanszen Weiteres Info Anzeigen DOC/CI LCD-Konditionierung Firmware Servicemarkierung Sonstige zurücks. Zurücksetzen Auf Aus XXXXXX XXXXXXX

Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Aktivieren Sie diese Funktion für die besten Resultate sowie für die optimale Leistung Ihres Monitors.

Dell 25 Gaming Monitor SCHU Wertigkeutz/Kondau Zingewe Quelle Display Aufla Manu Sydverträgssieren Welseres BDC/DI LED-Inzuspreisierung Dimensione Schwasserkauführung Barträge, kurzfragen Außerungsrechen Auf Aus

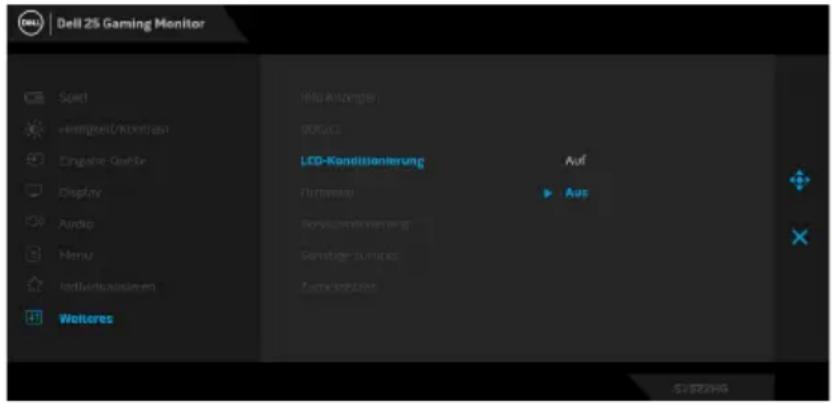

LCD- Konditionierung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Diese Funktion kann durch Auswählen von Auf aktiviert werden.

Dell 25 Gaming Monitor Spot Verwaltung/kaufwand Cingelte-Quelle Display Audio Menu Individuellungen Wolters Info Anzüngeln 000000 LCD-Konditionierung Aus Aus Bereinzenänderung Gesamtge zumbock Zumbockbezins

Firmware Zeigt die Firmwareversion des Monitors an.

Servicemarkierung	Zeigt die Servicemarkierung des Monitors an. Diese Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw.
Sonstige zurücks.	Setzen Sie im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.
Zurücksetzen	Setzt alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurück.

OSD-Warnmeldung

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

Dell 25 Gaming Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 240Hz oder ein anderes Monitortöriming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Der empfohlene Modus ist 1920 x 1080.

HINWEIS: Die Meldung kann je nach angeschlossenem Eingangssignal leicht abweichen.

Wenn Sie die Helligkeit zum ersten Mal über dem Standardwert einstellen, erscheint die folgende Meldung:

Dell 25 Gaming Monitor Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Mochten Sie fortfahren? Ja Nein S2522HG

HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die Helligkeitseinstellungen ändern.

Wenn Sie die Standardeinstellungen für USB das erste Mal ändern, erscheint die folgende Meldung:

Dell 25 Gaming Monitor Ein Wechsel zu dieser Einstellung (ohne Ⓤ Symbol) erhöht den Stromverbrauch. Mochten Sie fortfahren? Ja Nein S2522HG

HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die USB Einstellungen ändern. Wenn Sie eine Werksrückstellung durchführen, wird die Meldung erneut angezeigt.

Die folgende Meldung wird angezeigt, bevor die DDC/CI Funktion deaktiviert wird:

Dell 25 Gaming Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Mochten Sie die DDC/CI-Funktion deaktivieren? Ja Nein 52822HG

Die folgende Meldung erscheint, wenn der Monitor in den Standby Modus wechselt:

DELL | Dell 25 Gaming Monitor In den Standby-Modus gehen... $2522HG

Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD.

HINWEIS: Die Meldung kann je nach angeschlossenem Eingangssignal leicht abweichen.

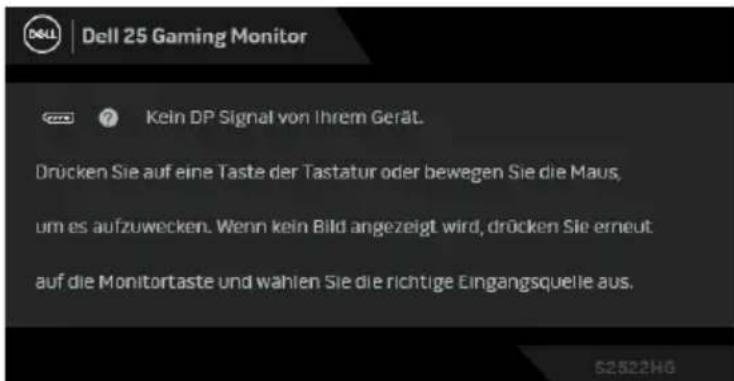

Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie im Standbymodus eine andere Taste als die Ein/Aus-Taste drücken, erscheint je nach gewähltem Eingang die folgende Meldung:

Dell 25 Gaming Monitor ? Kein DP Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wahlen Sie die richtige Eingangsquelle aus.

HINWEIS: Die Meldung kann je nach angeschlossenem Eingangssignal leicht abweichen.

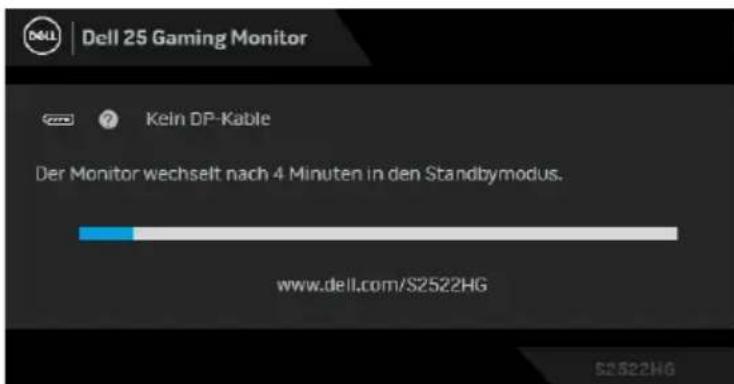

Wenn der HDMI oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

Dell 25 Gaming Monitor ? Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/S2522HG S2522HG

HINWEIS: Die Meldung kann je nach angeschlossenem Eingangssignal leicht abweichen.

Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt:

Dell 25 Gaming Monitor Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen? Ja Nein $2522HG

Unter Problemlösung finden Sie weitere Informationen.

Sperren der Kontrolltasten an der Rückseite des Geräts

Sie können die Kontrolltasten an der Rückseite sperren, um den Zugriff auf das OSD-Menü und/oder die Ein-/Aus-Taste zu verhindern.

1 2 3 4 5

Zum Sperren der Taste(n):

1. Halten Sie die Taste 5 vier Sekunden lang gedrückt, bis ein Menü auf dem Bildschirm erscheint.

2. Wählen Sie eine der folgenden Optionen:

3. Menü Tasten: Wählen Sie diese Option, um alle OSD Menütasten mit Ausnahme der Ein-/Austaste zu sperren.

4. Ein-/Austaste: Wählen Sie diese Option, um nur die Ein-/Austaste zu sperren.
5. Menü + Ein/Aus Tasten: Wählen Sie diese Option, um alle Tasten auf der Rückseite zu sperren.

Um die Taste(n) zu entsperren, halten Sie die Taste 5 vier Sekunden lang gedrückt, bis ein Menü auf dem Bildschirm erscheint. Wählen Sie das Entsperren Symbol 📷, um die Taste(n) zu entsperren.

Maximale Auflösung einstellen

HINWEIS: Die Schritte können je nach Ihrer Windows Version leicht variieren.

So stellen Sie die maximale Monitorauflösung ein:

Unter Windows ^® 7, Windows ^® 8 und Windows ^® 8.1:

1. Wählen Sie unter Windows ^® 8 und Windows ^® 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2522HG.
4. Klicken Sie in der Dropdownliste auf die Bildschirmauflösung und wählen Sie 1920 x 1080.
5. Klicken Sie auf OK.

Unter Windows ^® 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2522HG.
3. Klicken Sie in der Dropdownliste auf Auflösung und wählen Sie 1920 x 1080.
4. Klicken Sie auf Änderungen beibehalten.

Einstellen der maximalen Bildrate

HINWEIS: Die Schritte können je nach Ihrer Windows Version leicht variieren.

So stellen Sie die maximale Bildrate ein:

Unter Windows ^® 7, Windows ^® 8 und Windows ^® 8.1:

1. Wählen Sie unter Windows ^® 8 und Windows ^® 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2522HG.
4. Klicken Sie auf Erweiterte Einstellungen.

1. Klicken Sie auf die Registerkarte Monitor.

2. Klicken Sie auf die Dropdown-Liste Bildschirmaktualisierungsrate und wählen Sie 240 Hertz.

3. Klicken Sie auf OK.

Unter Windows ^® 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2522HG.
4. Klicken Sie auf den Link Adapter eigenschaften anzeigen.
5. Klicken Sie auf die Registerkarte Monitor.
6. Klicken Sie auf die Dropdown-Liste Bildschirmaktualisierungsrate und wählen Sie 240 Hertz.
7. Klicken Sie auf OK.

Wenn 1920 x 1080 nicht als Option angezeigt wird, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell:

Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen:

- Besuchen Sie https://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

Neigungs- und Höhenverstellung

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

Kipp- und Schwenkeinstellung

Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtswinkel einzustellen.

5° 21° 45° 45°

HINWEIS: Der Ständer wird im Werk nicht montiert.

Höhenverstellung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

130 mm

Die Anzeige drehen

Bevor Sie die Anzeige drehen, stellen Sie sicher, dass sie vollständig vertikal ausgefahren und vollständig nach oben geneigt ist, damit sie nicht an den unteren Rand des Monitors stößt.

Im Uhrzeigersinn drehen

90°

Entgegen dem Uhrzeigersinn drehen

90°

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.
HINWEIS: Im Hochformat Modus kann die Leistung von Grafikintensiven Anwendungen z.B. 3D-Spielen, nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie Eigenschaften.
2. Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.
3. Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.
4. Falls Sie eine NVIDIA Grafikkarte verwenden, klicken Sie auf die Registerkarte NVIDIA, wählen Sie in der linken Spalte NVRotate und anschließend die gewünschte Ausrichtung.
5. Sofern Sie eine Intel ^® -Grafikkarte verwenden, wählen Sie das Grafikregister Intel, klicken auf Grafikeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Problemlösung

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1. Schalten Sie sowohl Computer als auch Monitor aus.
2. Trennen Sie das Videokabel von der Rückseite des Computers. Damit der Selbsttest richtig ausgeführt werden kann, trennen Sie sämtliche Digitalkabel von den Anschlüssen Ihres Computers.
3. Schalten Sie den Monitor ein.

HINWEIS: Ein Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiß (Standardfarbe) und die Strahler leuchten blau (Standardfarbe).

Dell 25 Gaming Monitor Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2522HG S2522HG

HINWEIS: Die Meldung kann je nach angeschlossenem Eingangssignal leicht abweichen.

1. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist.
2. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

1 2 3 4 5

So starten Sie die Selbstdiagnose:

1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).
2. Halten Sie die Taste 5 vier Sekunden lang gedrückt, bis ein Menü auf dem Bildschirm erscheint.
3. Markieren Sie mit der Joystick Steuerung die Option Diagnose und drücken Sie die Joystick Taste, um die Diagnose zu starten. Ein grauer Bildschirm wird angezeigt.
4. Beobachten Sie, ob der Bildschirm Mängel oder Anomalien aufweist.
5. Drücken Sie den Joystick erneut, bis ein roter Bildschirm angezeigt wird.
6. Beobachten Sie, ob der Bildschirm Mängel oder Anomalien aufweist.
7. Wiederholen Sie die Schritte 5 und 6, bis der Bildschirm die Farben grün, blau, schwarz und weiß anzeigt. Beachten Sie eventuelle Anomalien oder Mängel.

Der Test ist abgeschlossen, wenn ein Textbildschirm angezeigt wird. Um das Menü zu verlassen, drücken Sie die Joystick Steuerung erneut.

Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß. Überprüfen Sie Grafikkarte und Computer.

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen:

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Bild/Betriebsanzeige-LED leuchtet nicht	Kein Bild · Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen.Vergewissern Sie sich, dass die Ein-/ Austaste komplett eingedrückt ist.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Kein Bild/Betriebsanzeige-LED leuchtet	Kein Bild oder keine Helligkeit	Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD.Rufen Sie die Selbsttestfunktion auf (sieheSelbsttest).Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Unscharfes Bild Bild ist unscharf, verschwommen oder weist Geistbilder auf		Verzichten Sie auf Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Die Bildauflösung auf das richtige Längen-/Breitenverhältnis ändern.
Zittriges/ verwackeltes Videobild	Unruhiges Bild oder leichte Bewegungen	Setzen Sie den Monitor auf die Werkseinstellungen zurück.überprüfen Sie die Umgebungsbedingungen.Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.
Fehlende Bildpunkte	LCD-Bildschirm weist Punkte auf	Schalten Sie den Monitor aus und dann wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten:www.dell.com/pixelguidelines
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	Schalten Sie den Monitor aus und dann wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten:www.dell.com/pixelguidelines
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrungen	Bild ist nicht richtig zentriert	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Horizontale/vertikale Linien	Bild weist eine oder mehrere Linien auf	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Rufen Sie die Selbsttestfunktion auf (sieheSelbsttest) und prüfen Sie, ob die Linien auch im Selbsttestmodus gekennzeichnet sind.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie die Selbstdiagnose.
Synchronisierungsprobleme	Bildschirm ist verzerrt oder wirkt zerrissen	• Setzen Sie den Monitor auf die Werkseinstellungen zurück.• Rufen Sie die Selbsttestfunktion auf (sieheSelbsttest) und prüfen Sie, ob die Linien auch im Selbsttestmodus gekennzeichnet sind.• Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.• Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Themen	Sichtbare Anzeichen von Rauch oder Funken	• Verzichten Sie auf eigenmächtige Reparaturversuche.• Wenden Sie sich unverzüglich an Dell.

Abschaltprobleme Monitor schaltet sich aus und wieder ein	Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Rufen Sie die Selbsttestfunktion auf (sieheSelbsttest), um festzustellen, ob das Problem des Aus- und Einschaltens im Selbsttestmodus gekennzeichnet ist.
Fehlende Farben Im Bild fehlen Farben	Führen Sie den Monitorselbsttest aus.Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.
Falsche Farben Unzureichende Farbdarstellung	Ändern Sie die Einstellungen derVoreingestel Ite Modim SpielMenü OSD je nach Anwendung.Passen Sie die Werte fürVerstärkung/Verschiebung/Farbton/Sättigung unterBenutzerfarbe im Spiel OSD-Menü an.Ändern Sie dasEingangsfarbformataufRGBoder YCbCr/YPbPrin denDisplayEinstellungen des OSD.Starten Sie die Selbstdiagnose.

Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern

Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm

• Stellen Sie den Bildschirm so ein, dass er sich nach einigen Minuten der Inaktivität ausschaltet. Dies kann in den Energieoptionen von Windows oder im Energiesparmodus von Mac eingestellt werden.• Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.

Produktspezifische Probleme

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Bild ist zu klein Das	Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus	Prüfen Siedie Seitenverhältnis Einstellungen im OSD-Menü Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Der Monitor kann nicht mit den Tasten ander Rückseite eingestellt werden	OSD-Menü wird nicht am Bildschirm angezeigt	Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.Das OSD-Menü könnte gesperrt sein. Halten Sie die vierte Taste (standardmäßig die Tastenkombination Helligkeit/Kontrast) unter der Joystick-Taste 4 Sekunden lang gedrückt, um die Sperre aufzuheben.
KeinEingangssignal, wenn Bedientastengedrückt werden	Kein Bild; die LED leuchtet weiß auf	Überprüfen Sie die Signalquelle.Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm	Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Starten Sie die Selbstdiagnose.

Universal Serial Bus (USB) spezifische Probleme

Allgemeine Symptome	Beschreibung Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	Vergewissern Sie sich, dass der Monitor eingeschaltet ist.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und dann wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
SuperSpeedUSB 5 Gbps(USB 3.2 Gen1)Schnittstelleist langsam	SuperSpeedUSB 5 Gbps(USB 3.2 Gen1)Peripheriegerätesind zu langsamoderfunktionierenüberhaupt nicht	Überprüfen Sie, ob Ihr Computer SuperSpeedUSB 5 Gbps (USB 3.2 Gen1)-kompatibel ist.Manche Computer verfügen sowohl über USB 3.2-, USB 2.0- als auch über USB 1.1-Ports. Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
Drahtlose USB Peripheriegeräte funktionieren nicht mehr, wenn ein USB 3.2 Gerät angeschlossen wird	Drahtlose USB Peripheriegeräte reagieren langsam oder funktionieren nur, wenn der Abstand zwischen dem Gerät und dem Empfänger kleiner wird	Vergrößern Sie den Abstand zwischen den USB 3.2 Peripheriegeräten und dem WLAN USB Empfänger.Stellen Sie Ihren WLAN USB Empfänger so nah wie möglich an den USB Peripheriegeräten auf.Verwenden Sie ein USB-Verlängerungskabel, um den WLAN USB Empfänger so weit wie möglich vom USB 3.2 Port entfernt aufzustellen.

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors
- Kontakt zu Dell — www.dell.com/contactdell

EU Produktdatenbank für Energielabel und Produktinformationsblatt

S2522HG: https://eprel.ec.europa.eu/qr/523345
