BEDIENUNGSANLEITUNG UltraSharp U2722D DELL

HINWEIS: HINWEIS zeigt wichtige Informationen, die Ihnen bei der besseren Nutzung Ihres Computers helfen.

ACHTUNG: ACHTUNG zeigt potenzielle Hardware-Schäden oder Datenverluste, falls Anweisungen nicht befolgt werden.

WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod.

Copyright © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.

2021-02

Rev. A00

Inhalt

Sicherheitshinweise 6

Über Ihren Monitor....7

Lieferumfang. 7

Produktmerkmale 8

Teile und Bedienelemente identifizieren 10

Ansicht von vorne 10

Ansicht von hinten 11

Ansicht von unten 12

Technische Daten des Monitors ..... 16

Auflösungsspezifikationen. 18

Voreingestellte Anzeigemodi. 18

DP-Multi-Stream-Transport- (MST) Modi. 19

USB-C MST Multi-Stream Transport-Modi (MST) (Nur U2722DE) ..... 19

Elektrische Spezifikationen 19

Physikalische Eigenschaften. 21

Umgebungseigenschaften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

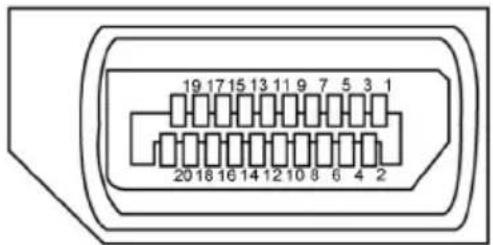

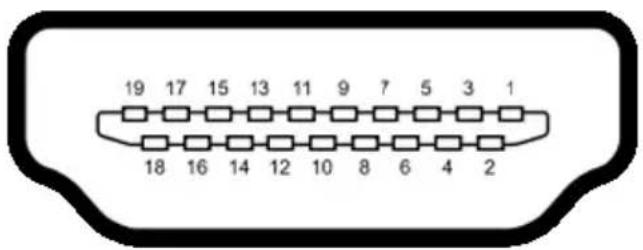

Pinbelegungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Plug-and-Play 32

Qualitäts- und Pixelrichtlinie des LCD-Monitors ..... 32

Ergonomie 33

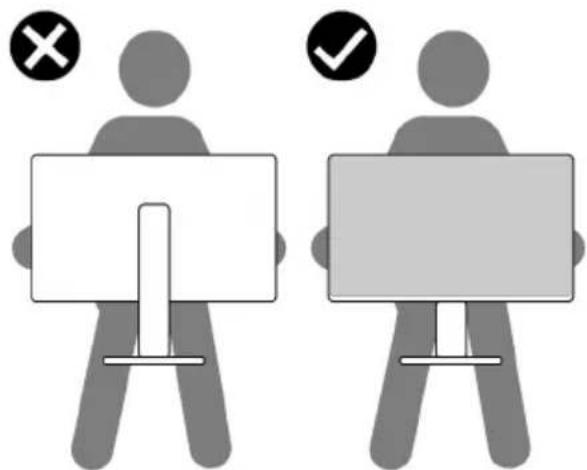

Display handhaben und transportieren 35

Wartungsanweisungen 36

Ihren Monitor reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Monitor aufstellen 37

Ständer anschließen. 37

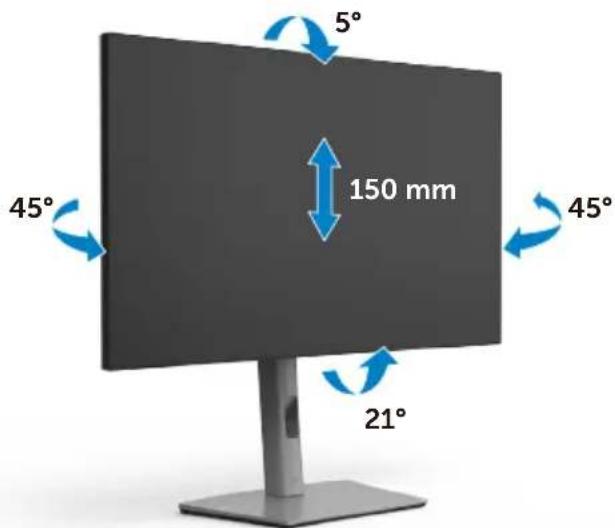

Neigen, schwenken und Höhe verstellen ..... 40

Neigen, schwenken und Höhe verstellen .....40

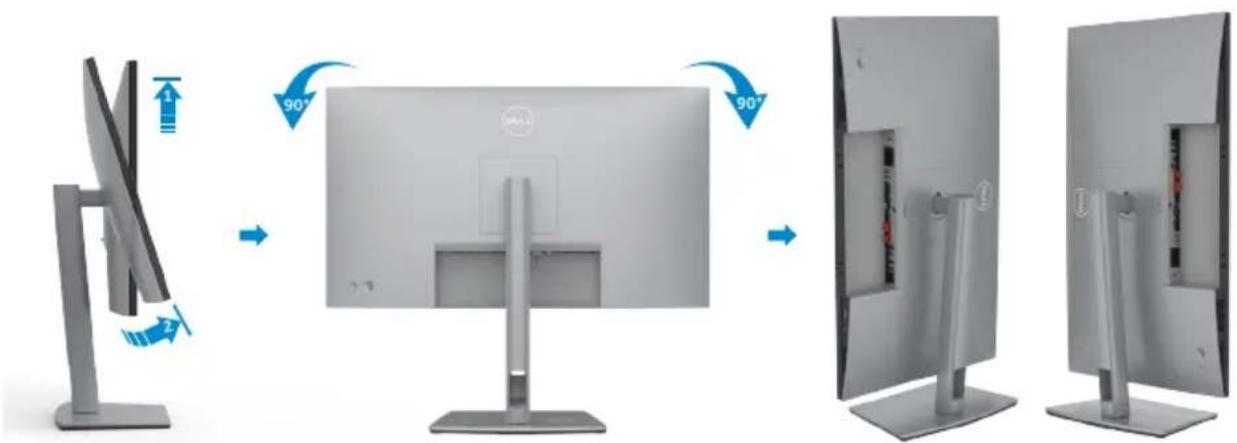

Display drehen 40

Anzeigeeinstellungen nach der Drehung an Ihrem Computer konfigurieren. 41

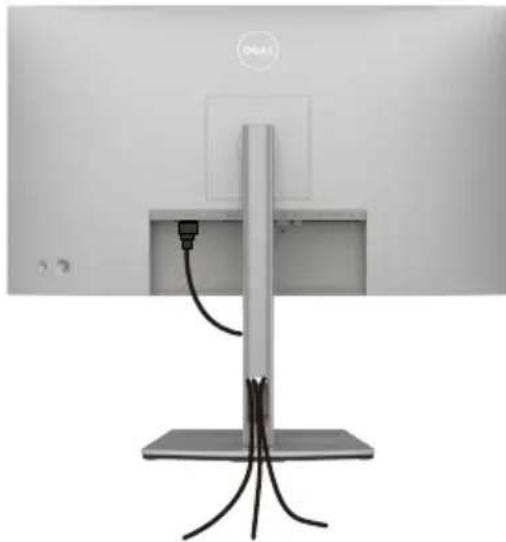

Kabel organisieren 42

Monitor anschließen 43

U2722D/U2722DX 44

U2722DE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Dell Power Button Sync (DPBS) (Nur U2722DE). . . . . . . . 49

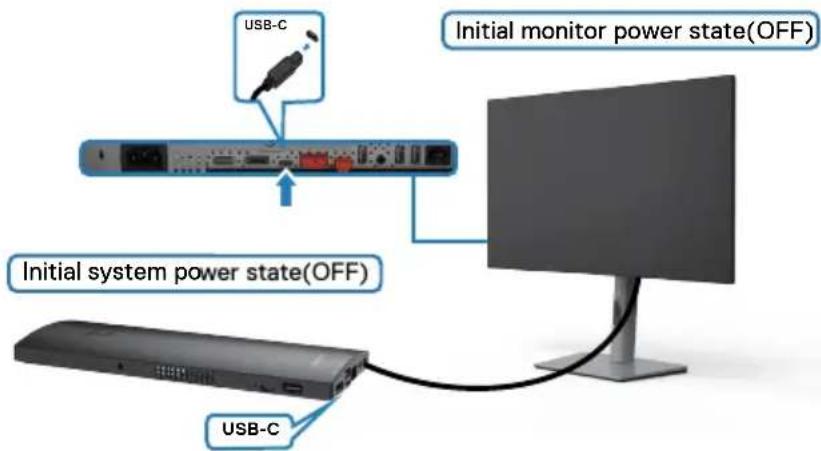

Monitor zum ersten Mal für DPBS verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

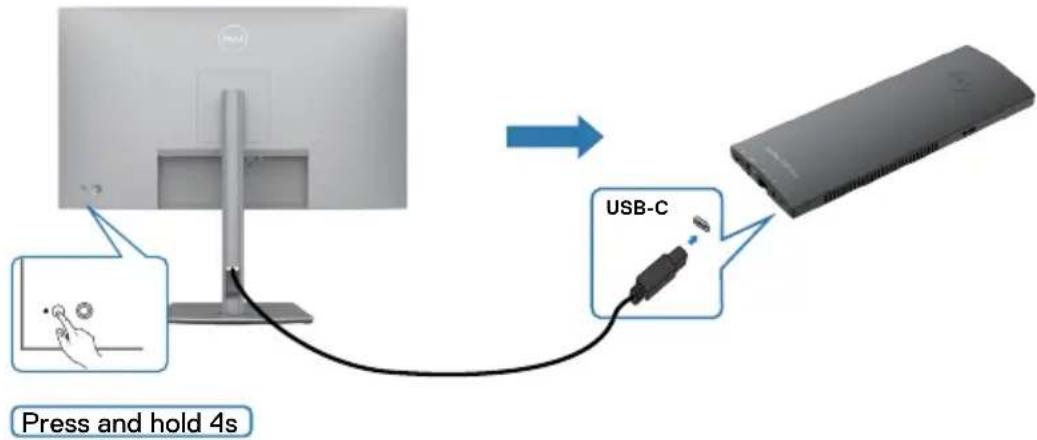

DPBS-Funktion verwenden .53

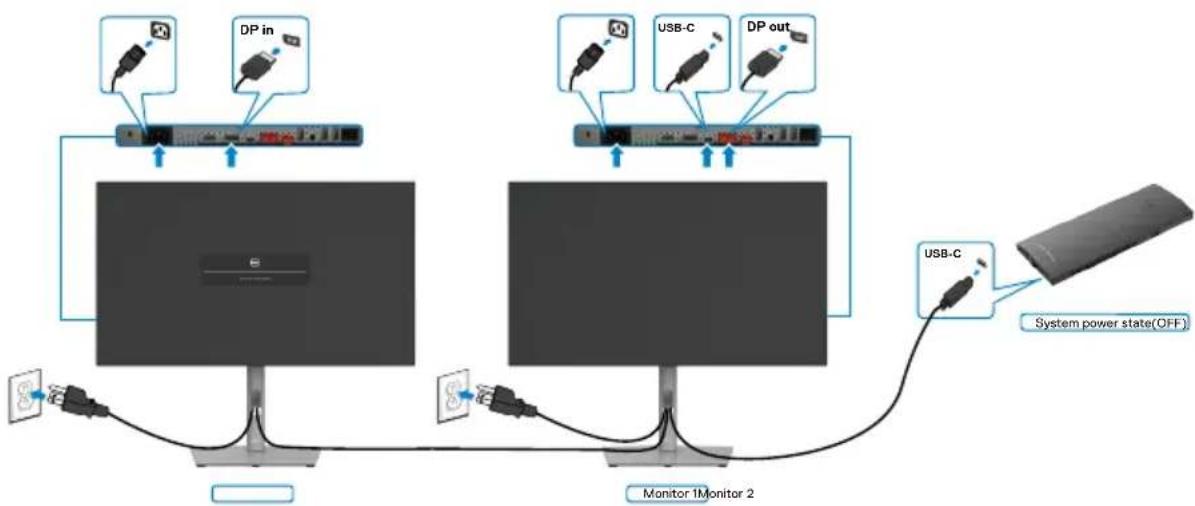

Monitor für die Funktion USB-C Multi-Stream Transport (MST) verbinden....55

Monitor für USB-C verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Monitor mit Kensington-Schloss sichern (Optional) ..... 58

Monitorständer entfernen. 59

Wandmontage (Optional) 60

Monitor bedienen....61

Monitor einschalten.... 61

Joystick nutzen 61

Menü-Startprogramm verwenden 62

Taste an der-Frontblende .64

Hauptmenü verwenden 65

OSD-Sperre verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Ersteinrichtung....86

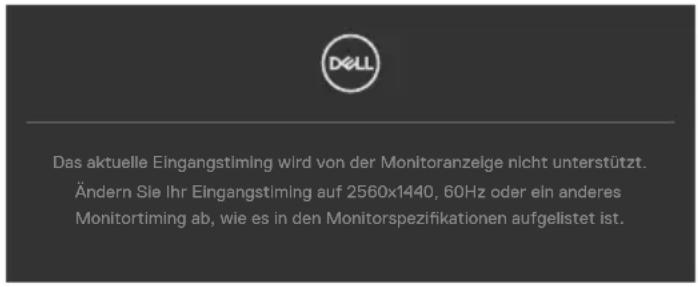

Warnmeldungen 87

Maximale Auflösung einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

KVM-USB-Schalter einstellen (Nur U2722DE) .....93

Auto-KVM einstellen (Nur U2722DE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Fehlerbehebung 98

Selbsttest 98

Integrierte Diagnostik 99

Allgemeine Probleme .....100

Produktspezifische Probleme....102

Spezifische Probleme mit Universal Serial Bus (USB) .....105

Anhang 106

FCC-Hinweise (nur USA) und andere regulatorische Informationen ....106

Dell kontaktieren....106

EU-Produktdatenbank für Energieetikett und Produktinformationsblatt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

Sicherheitshinweise

WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken.

• Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.
• Achten Sie bei Verwendung des Netzteils immer darauf, dass die örtliche Stromversorgung mit den Angaben übereinstimmt.
• Bewahren Sie den Monitor bei Raumtemperatur auf. Übermäßige Kälte oder Hitze kann sich negativ auf die Flüssigkristalle des Displays auswirken.
• Setzen Sie den Monitor keinen starken Vibrationen oder festen Stößen aus. Platzieren Sie den Monitor beispielsweise nicht in einem Kofferraum.
• Trennen Sie den Monitor, wenn er voraussichtlich längere Zeit nicht benutzt wird.
• Vermeiden Sie Stromschläge, indem Sie nicht versuchen, Abdeckungen zu entfernen oder das Innere des Monitors zu berühren.

Informationen zu Sicherheitshinweisen finden Sie unter Informationen zu Sicherheit, Umwelt und Richtlinien.

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren.

HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten. Einige Funktionen und Merkmale sind in bestimmten Ländern möglicherweise nicht verfügbar.

			Display
			Ständer
			Basis
			Netzkabel (variiert je nach Land)
			DisplayPort-Kabel (DisplayPort auf DisplayPort) (nur U2722D/U2722DE)
			USB-C-Kabel (A zu C)
			USB-C-Kabel (C zu C)(nur U2722DE)
			HDMI-Kabel(nur U2722DX)
			• Kurzanleitung• Informationen zu Sicherheit, Umwelt und Richtlinien• Werkseitiger Kalibrierbericht

Produktmerkmale

Der Dell UltraSharp U2722D/U2722DX/U2722DE verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

- 68,47 cm (27,0 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 2560 x 1440 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.

- Breite Betrachtungswinkel mit 99 % sRGB und 100% Rec. 709-Farbe mit einem durchschnittlichen Delta E < 2.

- Neig-, schwenk-, dreh- und vertikal höhenverstellbar.

- Abnehmbarer Sockel und Video-Electronics-Standards-Association- (VESA™) Montagelöcher (100 mm) für flexible Montagelösungen.

- Extrem schmale Blende minimiert den Blendenabstand bei der Nutzung mehrerer Monitore, was eine einfachere Einrichtung mit einem eleganten Betrachtungserlebnis ermöglicht.

• Die umfassende digitale Anschlussfähigkeit mit DP-macht Ihren Monitor zukunftssicher.

- Einzelner USB-Typ-C-Anschluss zur Stromversorgung kompatibler Notebooks während des Empfangs von Video- und Datensignalen (nur U2722DE).

- USB-C- und RJ45-Anschlüsse ermöglichen ein netzwerkverbundenes Erlebnis mit nur einem Kabel (nur U2722DE).

- Plug-and-Play-Fähigkeit, falls durch Ihren Computer unterstützt.

• Anpassungen über das Bildschirmmenü zur einfachen Einrichtung und Bildschirmoptimierung.
• Sperrung von Ein-/Austaste und OSD-Tasten.
  • Steckplatz für Sicherheitsschloss.
  • ≤ 0,3 W im Ausgeschalteter Modus.
• Unterstützt Bild-neben-Bild- (BnB) Auswahlmodus.
• Ermöglicht es dem Benutzer, die USB-KVM-Funktion im BnB-Modus umzuschalten (nur U2722DE).
• Der Monitor verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch der Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors gesteuert werden kann (nur U2722DE).*
• Der Monitor ermöglicht mehreren per DisplayPort mittels Daisy-Chain verbundenen Monitoren die Synchronisierung einer vorab definierten Gruppe OSD-Einstellungen im Hintergrund durch Multi-Monitor Sync (MMS).
• Erstklassiger Blendenaustausch sorgt für ein ruhiges Gewissen.
• Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm, minimiert die Gefahr durch das Abstrahlen von blauem Licht.
• Der Monitor nutzt einen Bildschirm mit schwachem Blaulicht und ist ab Werk / mit Standardeinstellungen mit TÜV Rheinland (Hardware-Lösung) konform.
• Verringert die Gefahren des vom Bildschirm emittierten blauen Lichts, damit Sie ein komfortableres Betrachtungserlebnis haben.
• Der Monitor nutzt Flimmer-Free-Technologie, die für das Auge sichtbares Flimmern behebt, ein komfortables Betrachtungserlebnis bietet und Augenbelastungen und -ermüdung verhindert.

* PC-System, das DPBS unterstützt, ist die Plattform Dell OptiPlex 7090/3090 Ultra.

WARNUNG: Mögliche Langzeiteffekte des vom Monitor emittierten blauen Lichts können Augenschäden verursachen, einschließlich Augenermüdung und digitaler Augenüberlastung.

Teile und Bedienelemente identifizieren

Ansicht von vorne

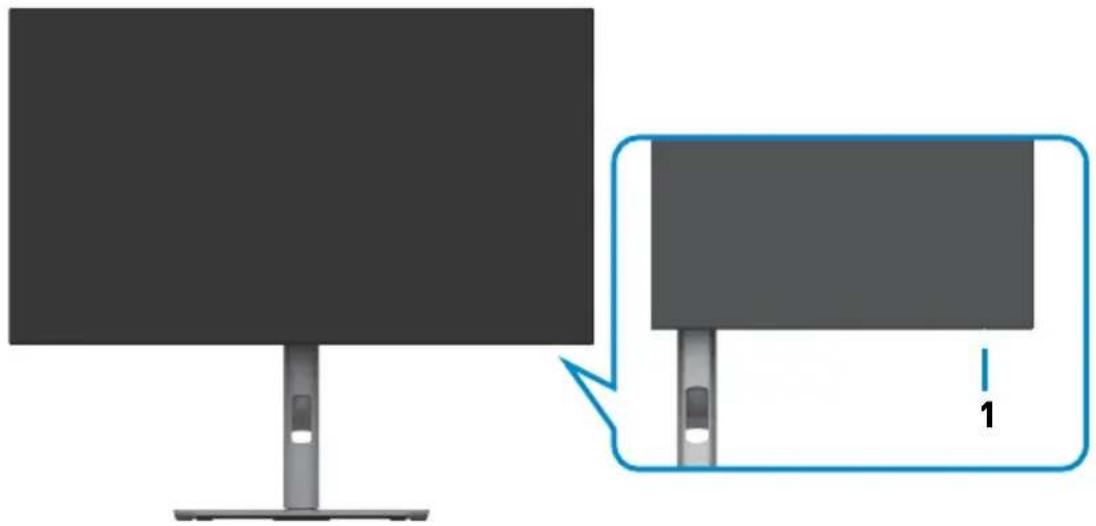

Markierung	Beschreibung Verwendung
1 LED-Betriebsanzeige Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Weißes Atmen zeigt an, dass sich der Monitor im Bereitschaftsmodus befindet.

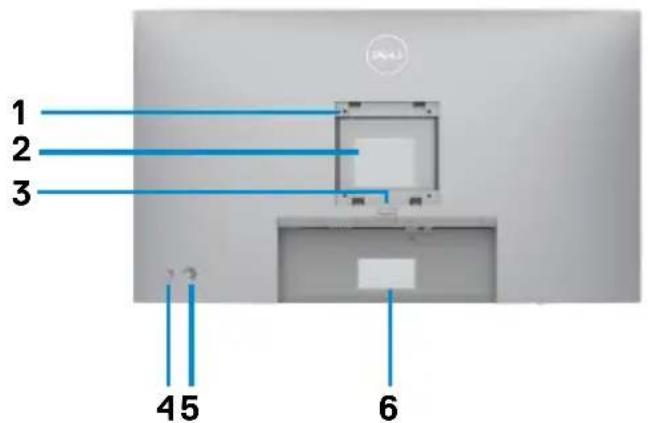

Ansicht von hinten

1 2 3 4 5 6

Markierung	Beschreibung Verwendung
1 VESA-Montagelöcher(100 x 100 mm – von der Rückseite angebrachte VESA-Abdeckung)		Montieren Sie den Monitor mit einem VESA-kompatiblen Wandmontageset an der Wand (100 x 100 mm).
2 Typenschild Listet regulatorische Genehmigungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Ein-/Austaste Zum Ein- oder Ausschalten des Monitors.
5 Joystick Zur Steuerung des Bildschirmmenüs.Weitere Informationen finden Sie unterMonitor bedienen.
6 Etikett mit MAC-Adresse, Strichcode,Seriennummer undService-Tag		Beachten Sie dieses Etikett, falls Sie sich an den technischen Support von Dell wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können.

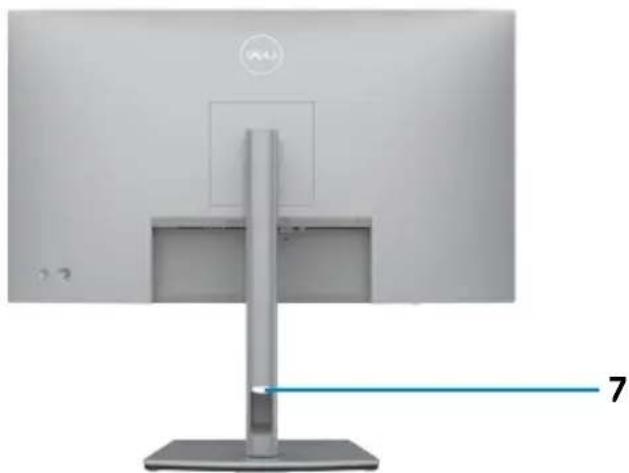

7	Kabelverwaltungsschlitz	Zum Organisieren von Kabeln, indem Sie durch den Schlitz gesteckt werden.

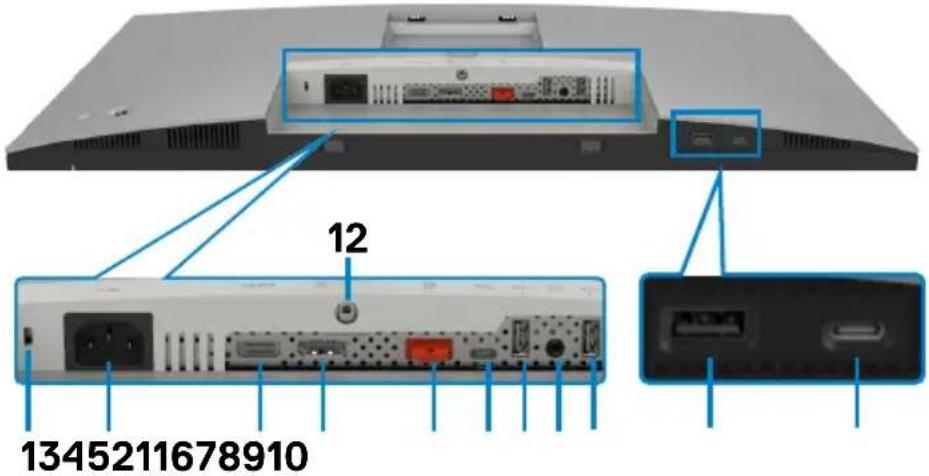

Ansicht von unten

U2722D/U2722DX

12 1345211678910

Markierung	Beschreibung Verwendung
1 Steckplatz	fürSicherheitsschloss	Sichert den Monitor mit einem Sicherheitskabelschloss (separat erhältlich).
2	Stromanschluss	Zum Anschließen des Stromkabels.
3	HDMI-Anschluss	Zum Anschließen Ihres Computers über das HDMI-Kabel.
4	DP-Anschluss (Eingang)	Zum Anschluss des Computer-DP-Kabels.
5	DP-Anschluss (Ausgang)	DP-Ausgang für MST- (Multi-Stream Transport) fähige Monitore. Beachten Sie zum Aktivieren von MST die Anweisungen im Abschnitt „Monitor für DP MST-Funktion verbinden“.HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.
6	[KYZ]USB-C-Upstream	Zur Verbindung Ihres Computers über das USB-Kabel (A zu C oder C zu C). Sobald dieses Kabel angeschlossen ist, können Sie die USB-Downstream-Anschlüsse am Monitor nutzen.
7,9,10	Super speed USB 10Gb/s (USB 3.2 Gen2) (3)	Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (A zu C oder C zu C) vom Computer am Monitor angeschlossen haben.Der Anschluss mit dem -Akkusymbol unterstützt Battery Charging Rev. 1.2.
8	Audio-Line-Out-Anschluss	Zum Anschließen von Lautsprecher zur Audiowiedergabe über HDMI- oder DisplayPort-Audiokanäle.Es wird nur Dualkanalaudio unterstützt.HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer.
11	USB-C Downstream-Anschlüsse	Anschluss mit Symbol unterstützt 5V/3A. Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (A zu C oder C zu C) vom Computer am Monitor angeschlossen haben.
12	Ständerverriegelung Zur Verriegelung	des Ständers am Monitor mit einer Schraube (M3 x 8 mm, Schraube nicht im Lieferumfang enthalten).

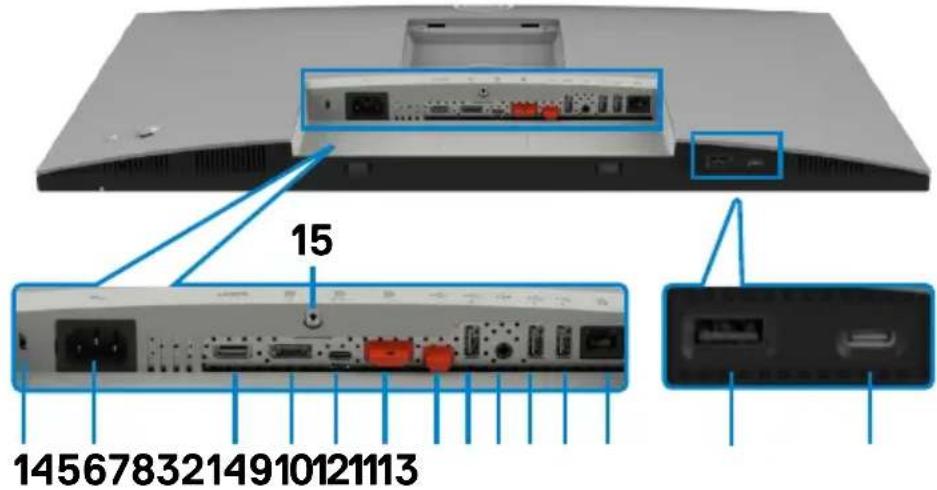

15 1456783214910121113

Markierung	Beschreibung Verwendung
1	Steckplatz für Sicherheitsschloss	Sichert den Monitor mit einem Sicherheitskabelschloss (separat erhältlich).
2	Stromanschluss	Zum Anschließen des Stromkabels.
3	HDMI HDMI-Anschluss	Zum Anschließen Ihres Computers über das HDMI-Kabel.
4	DP-Anschluss (Eingang)	Zum Anschluss des Computer-DP-Kabels.
5	USB-C-Anschlüsse (Video + Daten)	Schließen Sie Ihren Kabel mit einem USB-C-Kabel an. Der USB-C-Anschluss bietet die schnellste Übertragungsrate und den alternierenden Modus mit DP-1.4-Unterstützung der maximalen Auflösung von 2560 x 1440 bei 60 Hz PD 20V / 4,5A, 15V / 3A, 9V / 3A, 5V / 3A.HINWEIS: USB-C wird bei Versionen vor Windows 10 nicht unterstützt.
6	DP-Anschluss (Ausgang)	DP-Ausgang für MST- (Multi-Stream Transport) fähige Monitore. Beachten Sie zum Aktivieren von MST die Anweisungen im Abschnitt „Monitor für DP MST-Funktion verbinden“. HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.
7	USB-C-Upstream	Zur Verbindung Ihres Computers über das USB-Kabel (A zu C oder C zu C). Sobald dieses Kabel angeschlossen ist, können Sie die USB-Downstream-Anschlüsse am Monitor nutzen.HINWEIS: Entfernen Sie bei Verwendung des USB-C den Gummistöpsel.
8,1011,13	Super speed USB 10Gb/s (USB 3.2 Gen2) (4)	Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (A zu C oder C zu C) vom Computer am Monitor angeschlossen haben.Der Anschluss mit dem _10 -Akkusymbol unterstützt Battery Charging Rev. 1.2.
9	Audio-Line-Out-Anschluss	Zum Anschließen von Lautsprecher zur Audiowiedergabe über HDMI- oder DisplayPort-Audiokanäle.Es wird nur Dualkanalaudio unterstützt.HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer.
12	RJ-45-Anschluss	Internetverbindung herstellen. Sie können erst nach Anschluss des USB-Kabels (A zu C oder C zu C) zwischen Computer und Monitor per RJ45 im Internet surfen.
14	USB-C Downstream-Anschlüsse	Anschluss mit Symbol _10 unterstützt 5V/3A. Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (A zu C oder C zu C) vom Computer am Monitor angeschlossen haben.
15 Ständerverriegelung Zur Verriegelung		des Ständers am Monitor mit einer Schraube (M3 x 8 mm, Schraube nicht im Lieferumfang enthalten).

Technische Daten des Monitors

Modellnr. U2722D/U2722DX U2722DE
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:9
Sichtbare Bildabmessungen
Diagonal 68,47 cm
Aktiver Bereich
Horizontal 596,74 mm
Vertikal 335,66 mm
Bereich 200301,74 mm	2
Pixelabstand 0,2331 (H) mm x 0,2331 (V) mm
Pixel pro Zoll (PPI)	108,78
Betrachtungswinkel
Horizontal 178° (typisch)
Vertikal 178° (typisch)
Helligkeit	350 cd/m2 (typisch)
Kontrastverhältnis	1000:1 (typisch)
Bildschirmbeschichtung	Blendfreie Behandlung des Frontpolarisators, (3H) harte Beschichtung
Hintergrundbeleuchtung	LED
Reaktionszeit (Grau zu Grau)	5 ms (Tempomodus)8 ms (Normalmodus)
Farbtiefe	1,07 Mrd. Farben
Farbskala*	100% sRGB100% Rec. 70995% DCI-P3
Kalibrierungsgenauigkeit	Delta E < 2 (Durchschnitt) (sRGB, Rec. 709)
Konnektivität · 1 x DP 1.4	(HDCP1,4)· 1 x HDMI 1,4· 1 x USB-C (USB 3.2 Gen2, 10 Gbps)-Upstream (Nur Daten)· 1 x DP (Ausgang)· 1 x Analog 2,0-Audio-Line-Ausgang (3,5-mm-Anschluss)· 2 x USB-A (USB 3.2 Gen2, 10 Gbps)-DownstreamSchnellzugriff:· 1 x USB-A (USB 3.2 Gen2, 10 Gbps)-Downstream mit BC-1.2· 1 x USB-C (USB 3.2 Gen2, 10 Gbps, 15 W)-Downstream	· 1 x DP 1.4 (HDCP1,4)· 1 x HDMI 1,4· 1 x USB-C (DP 1.4, PD: 90 W, 2/4-Lanes-Schalter USB 3.2 Gen2, 10 Gbps)-Upstream· 1 x USB-C (USB 3.2 Gen2, 10 Gbps)-Upstream· 1 x DP (Ausgang)· 1 x Analog 2,0-Audio-Line-Ausgang (3,5-mm-Anschluss)· 3 x USB-A (USB 3.2 Gen2, 10 Gbps)-Downstream· 1 x RJ45Schnellzugriff:· 1 x USB-A (USB 3.2 Gen2, 10 Gbps)-Downstream mit BC-1.2· 1 x USB-C (USB 3.2 Gen2, 10 Gbps, 15 W)-Downstream
Randbreite (vom Monitorrand bis zum aktiven Bereich)
ObenLinks/rechtsUnten	7,30 mm7,30 mm9,05 mm
Anpassbarkeit
HöhenverstellbarerStänder	150 mm
Neigen -5° to 21°
Schwenken -45° to 45°
Drehen -90° to 90°
Kabelverwaltung Ja
Dell-Display-Manager-(DDM) Kompatibilität	Easy Arrange und andere Tastenfunktionen
Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich)

* Nur bei nativer Panelauflösung, mit Voreinstellung Benutzermodus.

Auflösungsspezifikationen

Horizontaler Abtastbereich	30 bis to 90 kHz
Vertikaler Abtastbereich 49	bis to 76 Hz
Maximale voreingestellte Auflösung	2560 x 1440 bei 60 Hz
Videoanzeigefähigkeit (HDMI)	480i, 480p, 576i, 560p, 720p, 1080i, 1080p
Videoanzeigefähigkeit (DP und USB Type-C Alternate Mode)	480p, 560p, 720p, 1080p

Voreingestellte Anzeigemodi

Anzeigemodus Horizontale Frequenz (kHz)		Vertikale Frequenz (Hz)	Pixel-takt (MHz)	Sync-Polarität (horizontal/ vertical)
IBM, 720 x 400	31,47 70,08 28,32 -/+
VESA, 640 x 480	31,47	59,94	25,18	-/-
VESA, 640 x 480	37,50	75,00	31,50	-/-
VESA, 800 x 600	37,88	60,32	40,00	+/+
VESA, 800 x 600	46,88	75,00	49,50	+/+
VESA, 1024 x 768	48,36	60,00	65,00	-/-
VESA, 1024 x 768	60,02	75,03	78,75	+/+
VESA, 1152 x 864	67,50	75,00	108,00	+/+
VESA, 1280 x 1024	63,98	60,02	108,00	+/+
VESA, 1280 x 1024	79,98	75,02	135,00	+/+
VESA, 1600 x 1200	75,00	60,00	162,00	+/+
CTA, 1920 x 1080	67,50	60,00	148,50	+/+
VESA, 1920 x 1200	74,04	59,95	154,00	+/-
VESA, 2048 x 1080	66,66	59,98	147,18	+/-
VESA, 2048 x 1080	26,37	24,00	58,23	+/-
CVR, 2560 x 1440	88,79	59,95	241,50	+/-

DP-Multi-Stream-Transport- (MST) Modi

MST-Quellmonitor	Maximale Anzahl an unterstützbaren externen Monitoren
	2560 x 1440 bei 60 Hz
2560 x 1440 bei 60 Hz 2

HINWEIS: Die unterstützte externe Monitorauflösung beträgt maximal nur 2560x1440 bei 60 Hz.

USB-C MST Multi-Stream Transport-Modi (MST) (Nur U2722DE)

OSD-Anzeigeinfo: Linkrate (aktuell)	Maximale Anzahl an unterstützbaren externen Monitoren
	2560 x 1440 bei 60 Hz
HBR3 2
HBR2 1

Elektrische Spezifikationen

Modellnr. U2722D U2722DX U2722DE
Videoeingangssignale	· Digitales Videosignal für jede DifferentialleitungJe Differentialleitung bei einer Impedanz von 100 Ohm· Unterstützt DP/HDMI/USB-C (nur U2722DE)-Signaleingang
Eingangsspannung/-frequenz/-strom	100 bis 240V Wechselspannung/50 oder 60 Hz ± 3 Hz / 1,6A (maximal)	100 bis 240VWechselspannung / 50oder 60 Hz ± 3 Hz / 2,4A (maximal)
Einschaltstrom 120 V:	30 A (max.)240 V: 60 A (max.)Einschaltstrom wird bei einer Umgebungstemperatur von 0 °C gemessen.	120 V: 30 A (max.)240 V: 60 A (max.)Einschaltstromwird bei einerUmgebungstemperatur von 0 °C gemessen.
Leistungsaufnahme 0,3 W(Ausgeschalteter Modus)10,3 W(Bereitschaftsmodus)120 W(Eingeschalteter Modus)174 W (max.)216,11 W (Pon)351,39 W (TEC)3	74 W (max.)216,11 W (Pon)351,39 W (TEC)3	0,3 W (Ausgeschalteter Modus)10,3 W(Bereitschafts-modus)120,4 W (Eingeschalteter Modus)1197 W (max.)220,32 W (Pon)366,74 W (TEC)3

^1 Gemäß EU 2019/2021 und EU 2019/2013 (nur U2722D/U2722DE).
^2 Max. Helligkeits- und Kontrasteinstellung mit maximaler Energieauslastung an allen USB-Anschlüsse.
^3 P _on : Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 8.0-Version.
TEC: Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 8.0-Version.

Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, abweichen und es gibt keine Verpflichtung zur Aktualisierung solcher Informationen. Daher sollte sich der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen im Hinblick auf die Genauigkeit oder Vollständigkeit gemacht.

HINWEIS: Dieser Monitor ist ENERGY STAR-zertifiziert.

Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten.

Physikalische Eigenschaften

Modellnr. U2722D/U2722DX U2722DE
Anschlusstyp · DP-Anschluss (DP-Eingang und DP-Ausgang)HDMI AnschlussAudio-Line-AusgangUSB-C (USB 3.2 Gen2,10 Gbps)-Upstream-AnschlussUSB-A (USB 3.2 Gen2,10 Gbps)-Downstream-Anschluss x 3(Port mit ← 0 -Akkusymbolunterstützt BC 1.2.)USB-C (USB 3.2 Gen2,10 Gbps, 15 W)-Downstream-Anschluss		· DP-Anschluss (DP-Eingang und DP-Ausgang)HDMI AnschlussUSB-C-AnschlussAudio-Line-AusgangUSB-C (USB 3.2 Gen2,10 Gbps)-Upstream-AnschlussUSB-A (USB 3.2 Gen2,10 Gbps)-Downstream-Anschluss x 4(Port mit ← 0 -Akkusymbolunterstützt BC 1.2.)RJ45 AnschlussUSB-C (USB 3.2 Gen2,10 Gbps, 15 W)-Downstream-Anschluss
Signalkabeltyp DP-zu-DP-Kabel, 1,8 m (nur U2722D/U2722DE)HDMI-Kabel, 1,8 m (nur U2722DX)USB-3.2-Gen-2-C-zu-C-Kabel, 1,0 m (nur U2722DE)USB-3.2-Gen-2-A-zu-C-Kabel, 1,0 m
Abmessungen (mit Ständer)
Höhe (ausgezogen) 535,13 mm
Höhe (eingezogen) 385,13 mm
Breite 611,34 mm
Tiefe 185,00 mm
Abmessungen (ohne Ständer)
Höhe 352,01 mm
Breite 611,34 mm
Tiefe 49,50 mm
Ständerabmessungen
Höhe (ausgezogen)	428,30 mm
Höhe (eingezogen) 381,50 mm
Breite 268,00 mm
Tiefe 185 mm
Gewicht
Gewicht mit Verpackung	9,62 kg 10,01 kg
Gewicht mit Ständerbaugruppe und Kabeln	6,6 kg 7,02 kg
Gewicht ohne Ständerbaugruppe (bei Wandmontage oder VESA-Montage - ohne Kabel)	4,38 kg 4,78 kg
Gewicht der Ständerbaugruppe	1,81 kg

Umgebungseigenschaften

Konformität mit Standards
·ENERGY STAR-zertifizierter Monitor.·EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land entnehmen Sie bittehttps://www.epeat.net.·TCO- und TCO-Edge-zertifizierte Anzeigegeräte.·RoHS-konform.·BFR/PVC-freier Monitor (mit Ausnahme externer Kabel).·Erfüllt Leckstrom-Anforderungen nach NFPA 99.·Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.
Temperatur
Betrieb 0 bis 40°C
Nicht im Betrieb -20 bis 60°C
Feuchtigkeit
Betrieb 10 bis 80% (nicht kondensierend)
Nicht im Betrieb 5 bis 90 % (nicht kondensierend)
Höhe
Betrieb 5.000 m (maximal)
Nicht im Betrieb 12.192 m (maximal)
Wärmeableitung
U2722D/U2722DX 252,50 BTU/hour (maximal)	68,24 BTU/hour (Eingeschalteter Modus)
U2722DE 672,19 BTU/hour (maximal)	68,24 BTU/hour (Eingeschalteter Modus)

Pinbelegungen

DP-Anschluss (Eingang)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels
1 ML3 (n)
2 Erde
3 ML3 (p)
4 ML2 (n)
5 Erde
6 ML2 (p)
7 ML1 (n)
8 Erde
9 ML1 (p)
10 ML0 (n)
11 Erde
12 ML0 (p)
13 Konfig 1
14 Konfig 2
15 AUX-Kanal (p)
16 Erde
17 AUX-Kanal (n)
18 Hot-Plug-Erkennung
19 Zurück
20 DP-Strom

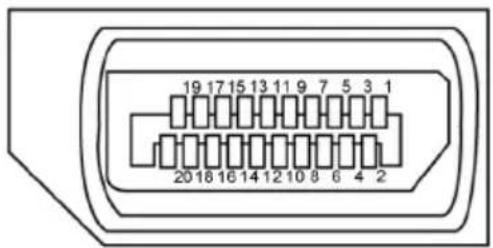

DP-Anschluss (Ausgang)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20	polig Seite des angeschlossenen Signalkabels
1 ML0 (p)
2 Erde
3 ML0 (n)
4 ML1 (p)
5 Erde
6 ML1 (n)
7 ML2 (p)
8 Erde
9 ML2 (n)
10 ML3 (p)
11 Erde
12 ML3 (n)
13 Konfig 1
14 Konfig 2
15 AUX-Kanal (p)
16 Erde
17 AUX-Kanal (n)
18 Hot-Plug-Erkennung
19 Zurück
20 DP-Strom

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels

1 TMDS DATA 2+

2 TMDS DATA 2 SHIELD

3 TMDS DATA 2-

4 TMDS DATA 1+

5 TMDS DATA 1 SHIELD

6 TMDS DATA 1-

7 TMDS DATA 0+

8 TMDS DATA 0 SHIELD

9 TMDS DATA 0-

10 TMDS CLOCK+

11 TMDS CLOCK SHIELD

12 TMDS CLOCK-

13 CEC

14 Reserved (N.C. on device)

15 DDC CLOCK (SCL)

16 DDC DATA (SDA)

17 DDC/CEC Ground

18 +5 V POWER

19 HOT PLUG DETECT

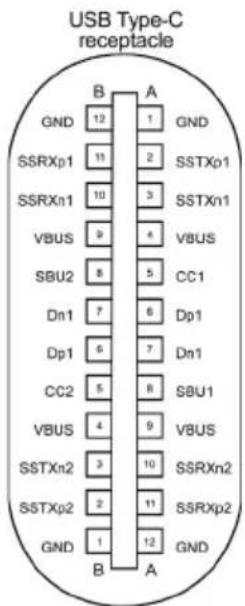

USB-Typ-C-Anschluss

USB Type-C receptacle GND 12 1 GND SSRXp1 11 2 SSTXp1 SSRXn1 10 3 SSTXn1 VBUS 9 4 VBUS SBU2 8 5 CC1 Dn1 7 6 Dp1 Dp1 6 7 Dn1 CC2 5 8 SBU1 VBUS 4 9 VBUS SSTXn2 3 10 SSRXn2 SSTXp2 2 11 SSRXp2 GND 1 12 GND B A

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports.

HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ^10 ) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen. Bis zu 3 A am USB-Type-C-Downstream-Anschluss (Anschluss mit Symbol ^11 ) mit 5-V-/3-A-konformen Geräten.

Ihr Computer hat die folgenden USB-Ports:

• 1 Upstream - an der Rückseite.
- 4 Downstream - 2 an der Unterseite, 2 an der Rückseite.
- Ladeanschluss – die Ports mit Akkusymbol unterstützen schnelle Aufladung, falls das Gerät BC 1.2-kompatibel ist. Der USB-C-Downstream-Anschluss mit Symbol unterstützt Schnellladefunktion, wenn das Gerät mit 5 V / 3 A kompatibel ist.

HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist. Ein im Bereitschaftsmodus, falls im Bereitschaftsmodus das USB-Kabel (A zu C oder C zu C) angeschlossen ist, funktionieren die USB-Anschlüsse normal. Andernfalls befolgen Sie die OSD-Einstellung von USB-Aufladung, falls die Einstellung „Ein im Bereitschaftsmodus“ ist. Anschließend funktioniert USB normal, andernfalls ist USB deaktiviert. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossenen Peripheriegeräte wieder normal funktionieren.

SuperSpeed-USB-10-Gb/s-(USB 3.2 Gen2) Gerät

Übertragungsgeschwindigkeit	Datenrate Maximale Leistungsaufnahme (jeAnschluss)
Super speed+ 10 Gb/s 4,5 W
Super speed 5 Gb/s 4,5 W

USB 2.0 Gerät

Übertragungsgeschwindigkeit	Datenrate	Maximale Leistungsaufnahme(jeAnschluss)
High-Speed 480 Mb/s 2,5 W
Full-Speed 12 Mb/s 2,5 W
Low-Speed	1,5 Mb/s	2,5 W

Universal Serial Bus (USB) Schnittstelle (U2722DE)

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports.

HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ^0 ) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen. Bis zu 3 A am USB-Type-C-Downstream-Anschluss (Anschluss mit Symbol ^1 ) mit 5-V-/3-A-konformen Geräten.

Ihr Computer hat die folgenden USB-Ports:

• 2 Upstream - an der Rückseite.
- 5 Downstream - 2 an der Unterseite, 3 an der Rückseite.

- Ladeanschluss – die Ports mit 10 -Akkusymbol unterstützen schnelle Aufladung, falls das Gerät BC 1.2-kompatibel ist. Der USB-C-Downstream-Anschluss mit Symbol unterstützt Schnellladefunktion, wenn das Gerät mit 5 V / 3 A kompatibel ist.

HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist. Ein im Bereitschaftsmodus, falls im Bereitschaftsmodus das USB-Kabel (A zu C oder C zu C) angeschlossen ist, funktionieren die USB-Anschlüsse normal. Andernfalls befolgen Sie die OSD-Einstellung von Sonstige USB-Aufladung, falls die Einstellung „Ein im Bereitschaftsmodus“ ist. Anschließend funktioniert USB normal, andernfalls ist USB deaktiviert. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossenen Peripheriegeräte wieder normal funktionieren.

SuperSpeed-USB-10-Gb/s-(USB 3.2 Gen2) Gerät

Übertragungsgeschwindigkeit	Datenrate Maximale Leistungsaufnahme (jeAnschluss)
Super speed+ 10 Gb/s 4,5 W
Super speed 5 Gb/s 4,5 W
High-Speed * 480 Mb/s 2,5 W
Full-Speed * 12 Mb/s 2,5 W

HINWEIS: Gerätegeschwindigkeit, wenn Hohe Auflösung ausgewählt ist.

USB 2.0 Gerät

Übertragungsgeschwindigkeit	Datenrate	Maximale Leistungsaufnahme(jeAnschluss)
High-Speed	480 Mb/s 2,5 W
Full-Speed	12 Mb/s 2,5 W
Low-Speed	1,5 Mb/s	2,5 W

USB-USB 3.2 Gen2 (10 Gbps) Downstream-Anschluss (Unterseite)

USB-USB 3.2 Gen2 (10 Gbps) Downstream-Anschluss (Rückseite)

PIN-Nummer Signalbezeichnung PIN-Nummer Signalbezeichnung
1	VBUS	1	VBUS
2	D-	2	D-
3	D+	3	D+
4	GND	4	GND
5	StdA_SSRX-	5	StdA_SSRX-
6	StdA_SSRX+	6	StdA_SSRX+
7	GND_DRAIN	7	GND_DRAIN
8	StdA_SSTX-	8	StdA_SSTX-
9	StdA_SSTX+	9	StdA_SSTX+
Hülle	Shield	Hülle	Shield

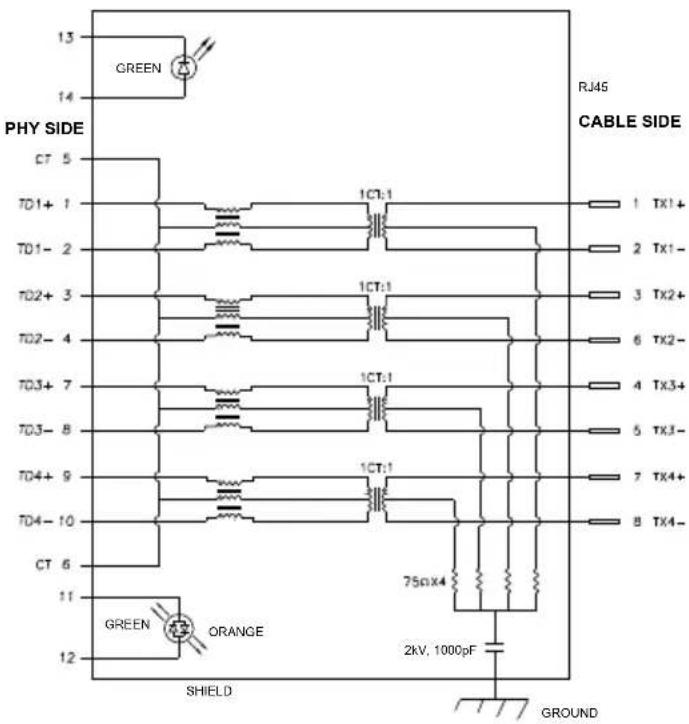

RJ45-Anschluss (Anschlussseite) (Nur U2722DE)

13 GREEN 14 PHY SIDE CT 5 TD1+ 1 TD1- 2 TD2+ 3 TD2- 4 TD3+ 7 TD3- 8 TD4+ 9 TD4- 10 CT 6 11 GREEN ORANGE 12 SHIELD RJ45 CABLE SIDE 1 TX1+ 2 TX1- 3 TX2+ 6 TX2- 4 TX3+ 5 TX3- 7 TX4+ 8 TX4- 750x4 2kV, 1000pF GROUND

Pin	Signalname	Pin	Signalname
1	TD1 + 8	TD3 -
2	TD1 - 9	TD4 +
3	TD2 + 10	TD4 -
4	TD2 - 11	GREEN_OR-	ANGE
5	CT	12	GREEN_OR-ANGE
6	CT	13	GREEN
7	TD3 + 14	GREEN

Treiberinstallation

Installieren Sie den für Ihr System verfügbaren Realtek-USB-GBE-Ethernet-Controller-Treiber Diesen können Sie unter https://www.dell.com/support im Abschnitt „Treiber und Download“ herunterladen.

Netzwerk (RJ45) Datenrate über USB-C bei 1000 Mb/s.

HINWEIS: Dieser LAN-Anschluss ist 1000Base-T-IEEE 802.3az-konform, unterstützt Durchschleifen der MAC-Adresse (auf das Etikette des Modells gedruckt), Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3) und PXE-Boot-Funktion. Diese 3 Funktionen variieren je nach BIOS-Einstellung und Betriebssystemversion.

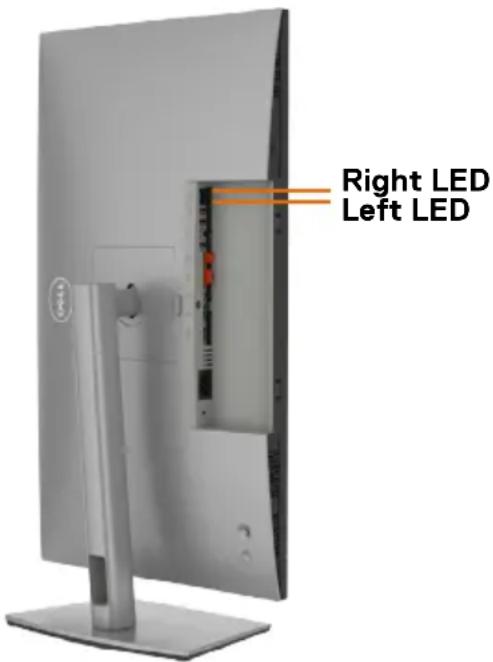

Status der RJ-45-Anschluss-LED (Nur U2722DE):

LED Farbe Beschreibung
Rechte LED Bernsteinfarben oder grün	Geschwindigkeitsanzeige:• Bernsteinfarben eingeschaltet - 1000 Mb/s• Grün eingeschaltet - 100 Mb/s• Aus - 10 Mb/s
Linke LED Grün Verbindungs- /	Aktivitätsanzeige:• Blinkt - Aktivität am Anschluss.• Leuchtet grün - Verbindung wird hergestellt.• Aus - Verbindung ist nicht hergestellt.

HINWEIS: RJ45-Kabel ist kein mitgeliefertes Standardzubehör.

Plug-and-Play

Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor liefert dem Computersystem über Display-Data-Channel- (DDC) Protokolle automatisch seine Extended Display Identification Data (EDID), sodass der Computer sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch; Sie können bei Bedarf verschiedene Einstellungen wählen. Weitere Informationen über die Änderung der Monitoreinstellungen finden Sie unter Monitor bedienen.

Qualitäts- und Pixelrichtlinie des LCD-Monitors

Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: https://www.dell.com/pixelguidelines.

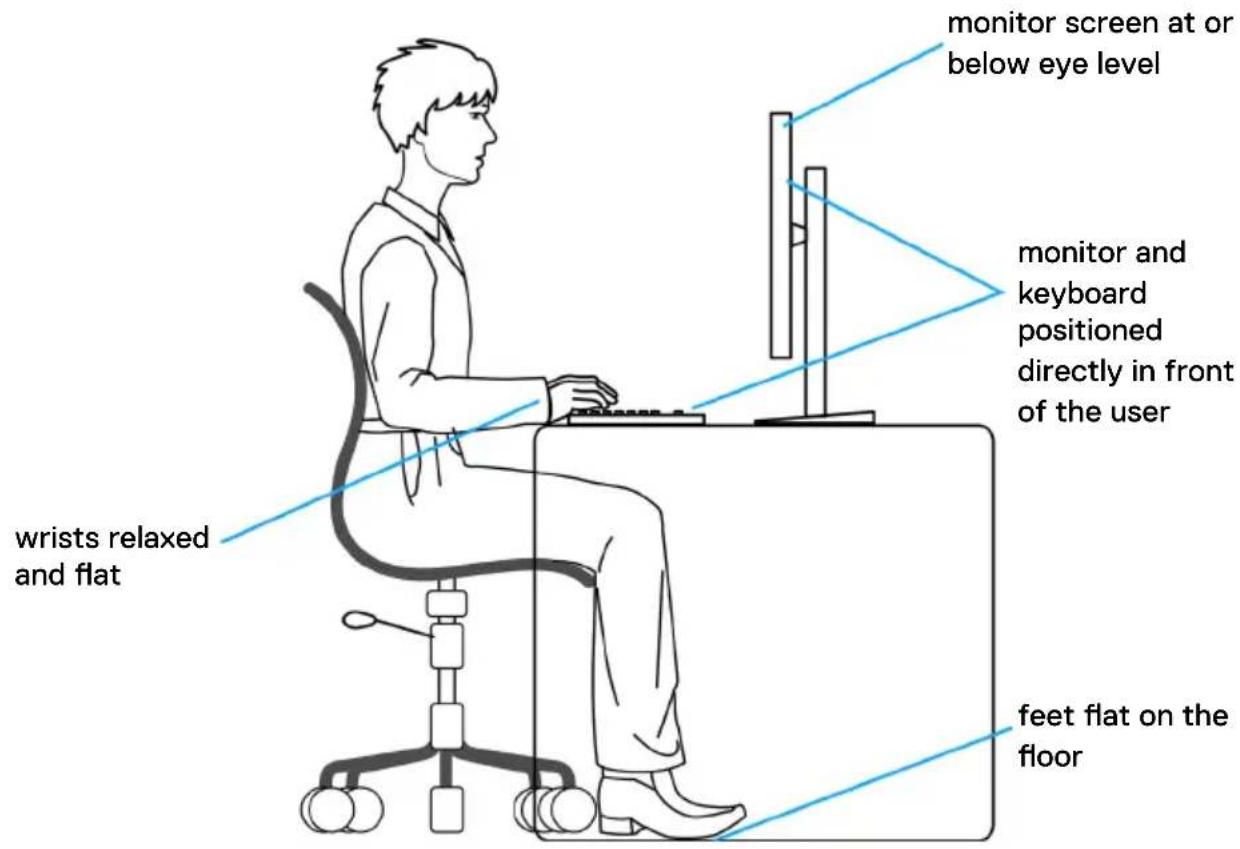

Ergonomie

△ ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen.
△ ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten.

Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation:

- Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. Es gibt besondere Ablagen im Handel, die Ihnen bei der richtigen Positionierung Ihrer Tastatur helfen. - Zur Reduzierung der Belastung von Augen und Nacken/Armen/Rücken/Schultern durch langes Sitzen am Monitor empfehlen wir:

1. Stellen Sie den Bildschirm in einem Abstand von ca. 50 bis 70 cm von Ihren Augen entfernt auf.
2. Nach längerer Arbeit am Monitor sollten Sie häufig blinzeln, um Ihre Augen zu befeuchten, oder feuchten Sie Ihre Augen mit Wasser an.
3. Machen Sie alle zwei Stunden eine 20-minütige Pause.
4. Blicken Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang ein 6 m entferntes Objekt.

5. Machen Sie während der Pausen Dehnübungen, um Nacken, Arme, Rücken und Schultern zu entspannen.

6. Stellen Sie sicher, dass sich der Monitorbildschirm auf Augenhöhe oder geringfügig darunter befindet, wenn Sie vor dem Monitor sitzen.

7. Passen Sie die Neigung des Monitors, seine Kontrast- und Helligkeitseinstellungen an.
8. Passen Sie die Umgebungsbeleuchtung (Deckenbeleuchtung, Tischleuchten sowie Vorhänge oder Jalousien an Fenstern in der Nähe) so an, dass Reflexionen und Blendlicht am Monitorbildschirm minimiert werden.
9. Verwenden Sie einen Stuhl, bei dem der untere Rücken ausreichend gestützt wird.
10. Achten Sie bei Verwendung von Tastatur oder Maus darauf, Ihre Unterarme horizontal und Ihre Handgelenke in einer neutralen, bequemen Position zu halten.
11. Lassen Sie immer Platz zum Ausruhen Ihrer Hände, während Sie Tastatur oder Maus verwenden.
12. Lassen Sie Ihre Oberarme natürlich auf beiden Seiten ruhen.

13. Stellen Sie sicher, dass Ihre Füße flach auf dem Boden ruhen.

14. Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Bereich Ihres Sitzes. Passen Sie die Höhe Ihres Stuhls an oder nutzen Sie zur Wahrung einer angemessenen Haltung eine Fußablage, falls erforderlich.

15. Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen.
16. Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten.

Display handhaben und transportieren

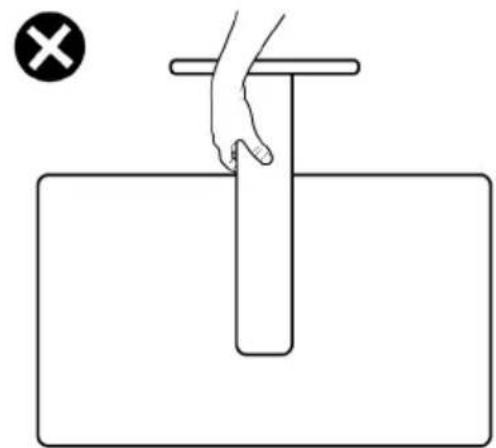

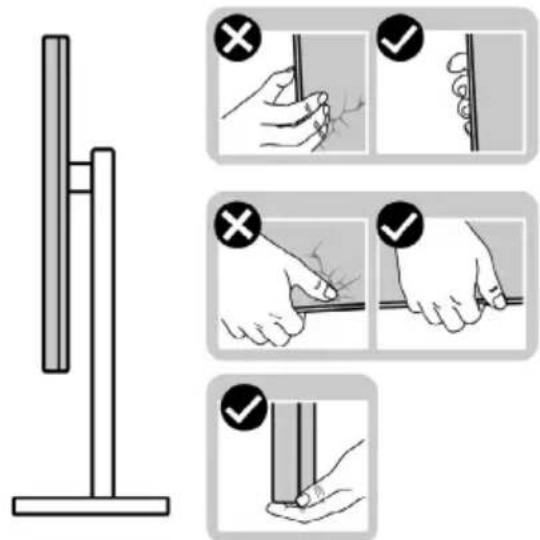

Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien:

• Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben.
  • Trennen Sie alle Kabel vom Monitor.
• Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien.
• Halten Sie die Unterkante und Seite des Monitors sicher fest, ohne übermäßigen Druck beim Anheben oder Bewegen auf den Monitor auszuüben.

- Achten Sie beim Anheben oder Bewegen des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern bzw. Schäden nicht auf den Anzeigebereich.

- Vermeiden Sie beim Transportieren des Monitors plötzliche Stöße oder Vibrationen.

- Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen.

Ihren Monitor reinigen

⚠️ WARNING: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose.

△ ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

Befolgen Sie für bewährte Verfahren beim Auspacken, Reinigen oder Handhaben Ihres Monitors die Anweisungen in der nachstehenden Liste:

- Feuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für antistatische Beschichtungen geeignete Lösung. Verzichten Sie auf Benzin, Verdünner, Ammoniak, scheuernde Reiniger und Druckluft.

- Reinigen Sie den Monitor mit einem leicht angefeuchteten, weichen Tuch. Verwenden Sie keine Reinigungsmittel, da diese einen milchigen Film auf dem Monitor zurücklassen können.

- Falls Sie beim Auspacken Ihres Monitors weißes Pulver bemerken, wischen Sie dieses mit einem Tuch ab.

- Gehen Sie vorsichtig mit Ihrem Monitor vor, da Kratzer bei dunklen Monitoren auffälliger sind als bei hellen.

- Verwenden Sie zur Wahrung optimaler Bildqualität an Ihrem Monitor einen sich dynamisch ändernden Bildschirmschoner oder schalten Sie Ihren Monitor bei Nichtbenutzung aus.

Monitor aufstellen

Ständer anschließen

HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

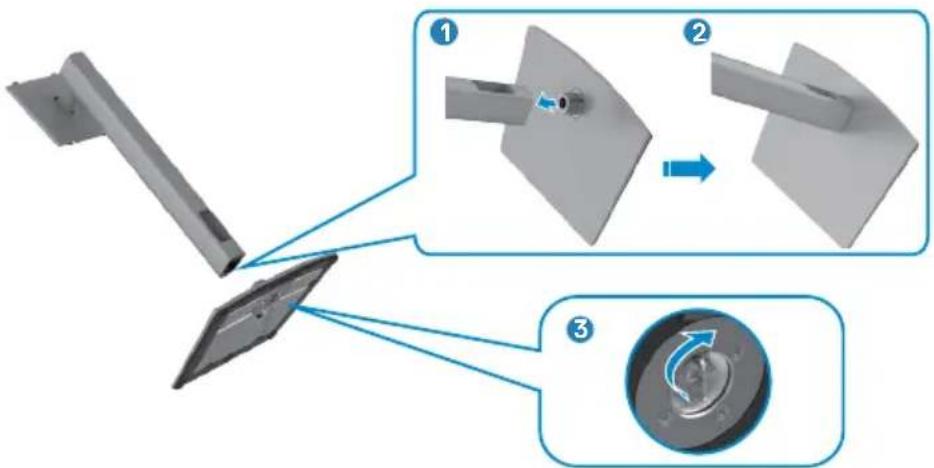

So befestigen Sie den Monitorständer:

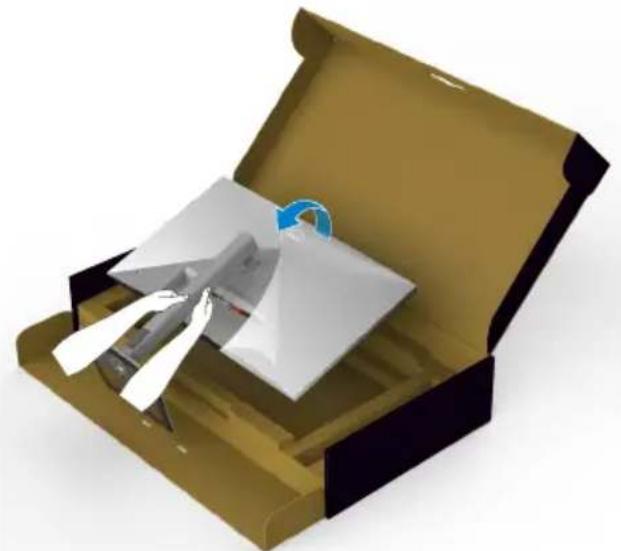

1. Öffnen Sie die vordere Lasche des Kartons und nehmen Sie Ständer und Basis heraus.

1. Richten Sie den Ständer an der Basis aus.

2. Öffnen Sie den Schraubgriff an der Unterseite der Basis und drehen Sie ihn zur Fixierung der Ständerbaugruppe im Uhrzeigersinn.

3. Schließen Sie den Schraubgriff.

1. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können.

1. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet.

1. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund.

HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten.

1. Heben Sie die Schutzabdeckung vom Monitor an.

Neigen, schwenken und Höhe verstellen

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

Neigen, schwenken und Höhe verstellen

Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen.

5° 45° 150 mm 45° 21°

HINWEIS: Der Ständer ist bei Lieferung des Monitors ab Werk nicht angebracht.

Display drehen

Ziehen Sie das Display vor dem Drehen vertikal bis zur Oberseite des Ständers aus, neigen Sie das Display dann so weit wie möglich nach hinten, damit es nicht gegen die Unterkante des Displays stößt.

HINWEIS: Wechseln Sie die Anzeigeeinstellung an Ihrem Dell-Computer beim Drehen des Displays zwischen Hoch- und Querformat, indem Sie den aktuellsten Grafikkartentreiber herunterladen und installieren. Rufen Sie zum Herunterladen https://www.dell.com/support/drivers auf und suchen Sie nach dem geeigneten Treiber.

HINWEIS: Wenn sich das Display im Hochformat befindet, vermindert sich bei Verwendung grafikintensiver Anwendungen, bspw. bei 3D-Spielen, möglicherweise die Leistung.

Anzeigeeinstellungen nach der Drehung an Ihrem Computer konfigurieren

Schließen Sie nach Drehen des Displays die nachstehenden Schritte zur Konfiguration der Anzeigeeinstellungen an Ihrem Computer ab.

HINWEIS: Wenn Sie den Monitor mit einem Computer einer anderen Marke als Dell nutzen, rufen Sie die Webseite des Grafikkartenhersteller oder die Webseite des Computerherstellers auf, um zu erfahren, wie Sie den Inhalt Ihrer Anzeige drehen können.

So konfigurieren Sie die Anzeigeeinstellungen:

1. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Properties (Eigenschaften).
2. Wählen Sie das Register Settings (Einstellungen) und klicken Sie auf Advanced (Erweitert).
3. Falls Sie eine AMD-Grafikkarte haben, wählen Sie das Register Rotation (Drehung) und stellen Sie die gewünschte Drehung ein.
4. Falls Sie eine nVidia-Grafikkarte haben, klicken Sie auf das Register nVidia und wählen Sie in der Spalte auf der linken Seite NVRotate. wählen Sie dann Ihre bevorzugte Drehung.
5. Falls Sie eine Intel®-Grafikkarte haben, wählen Sie das Register Intel graphics (Intel-Grafikkarte), klicken Sie auf Graphic Properties (Grafikeigenschaften), wählen Sie das Register Rotation (Drehung) und stellen Sie dann die gewünschte Drehung ein.

HINWEIS: Falls Sie die Drehungsoption nicht sehen oder diese nicht richtig funktioniert, rufen Sie https://www.dell.com/support auf und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.

Kabel organisieren

Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt.

Falls Ihr Kabel zu kurz ist und Ihren PC nicht erreicht, können Sie es direkt an den PC anschließend, ohne es durch den Schlitz am Monitorständer zu verlegen.

Monitor anschließen

⚠️ WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise.

So verbinden Sie Ihren Monitor mit dem Computer:

1. Schalten Sie Ihren Computer aus.

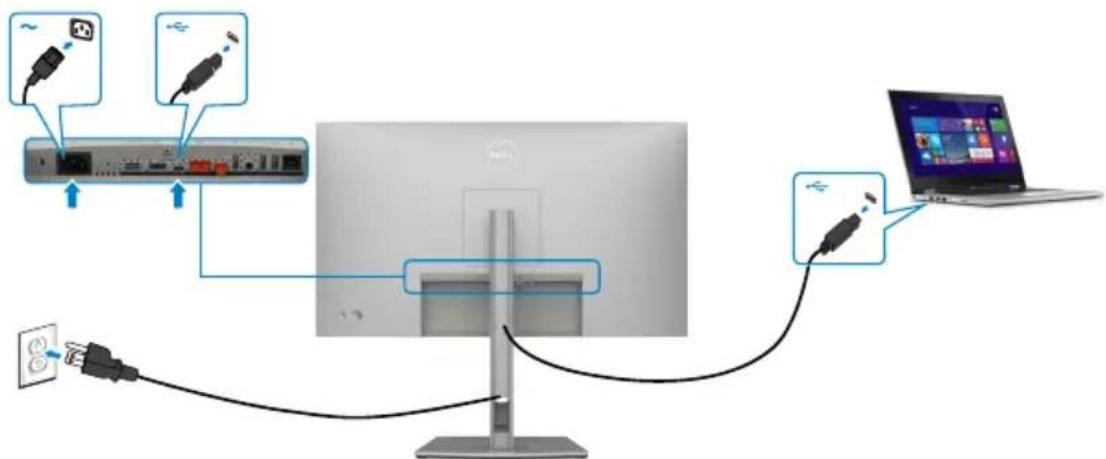

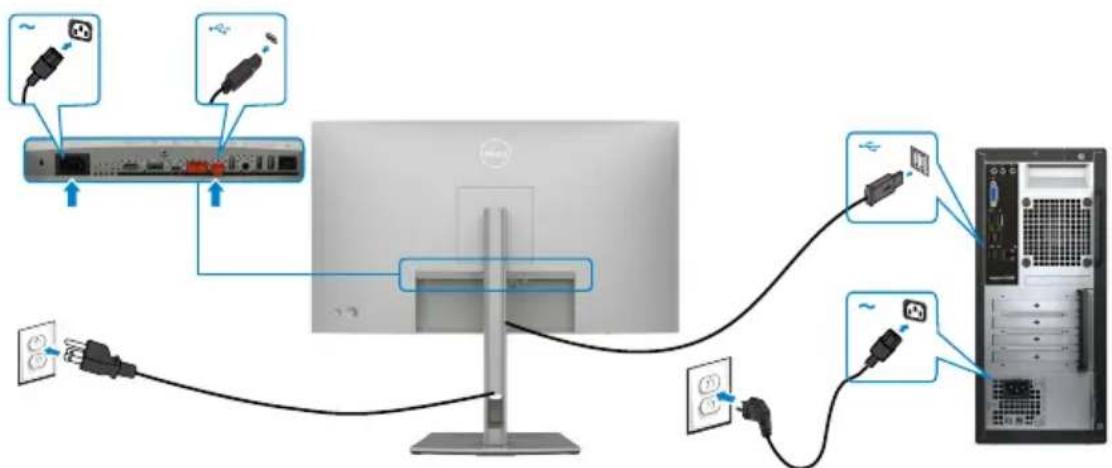

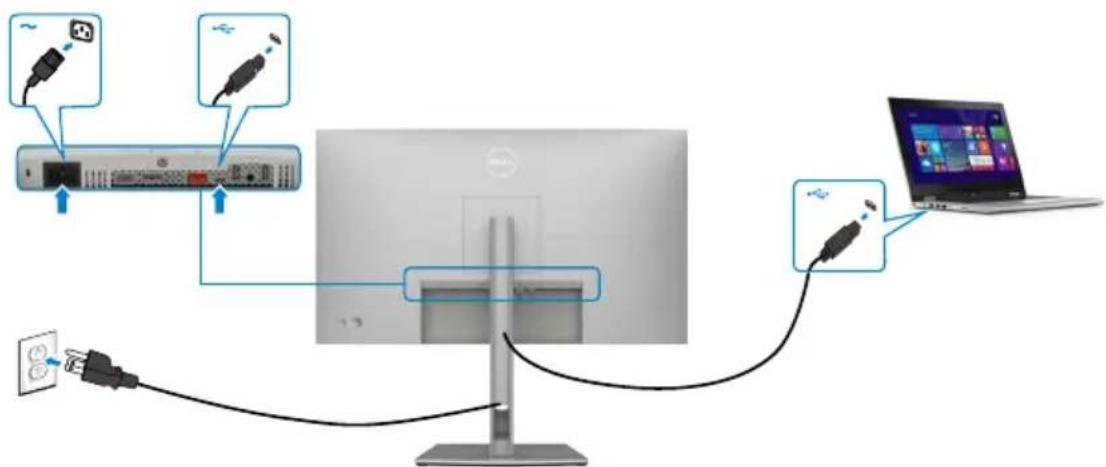

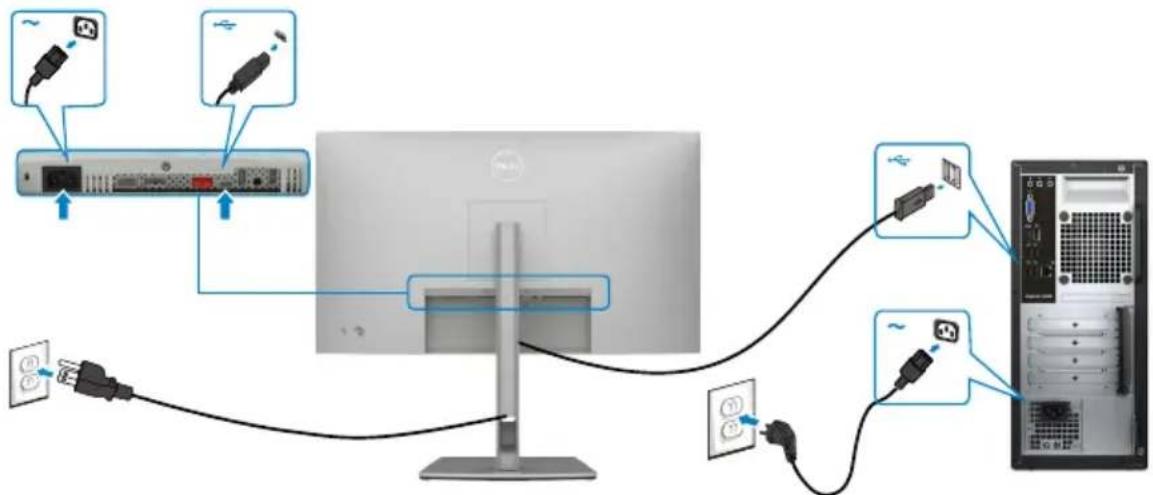

2. Verbinden Sie das DisplayPort- oder USB-Kabel und das USB-C-Kabel von Ihrem Monitor mit dem Computer.
3. Schalten Sie Ihren Monitor ein.
4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein.

HINWEIS: Standardeinstellung des U2722D/U2722DX/U2722DE ist DisplayPort 1.4. Eine DisplayPort-1.1-Grafikkarte zeigt das Bild möglicherweise nicht normal an. Bitte beachten Sie zum Ändern der Standardeinstellung „Produktspezifische Probleme – Kein Bild bei Verwendung einer DP-Verbindung mit dem PC“.

U2722D/U2722DX

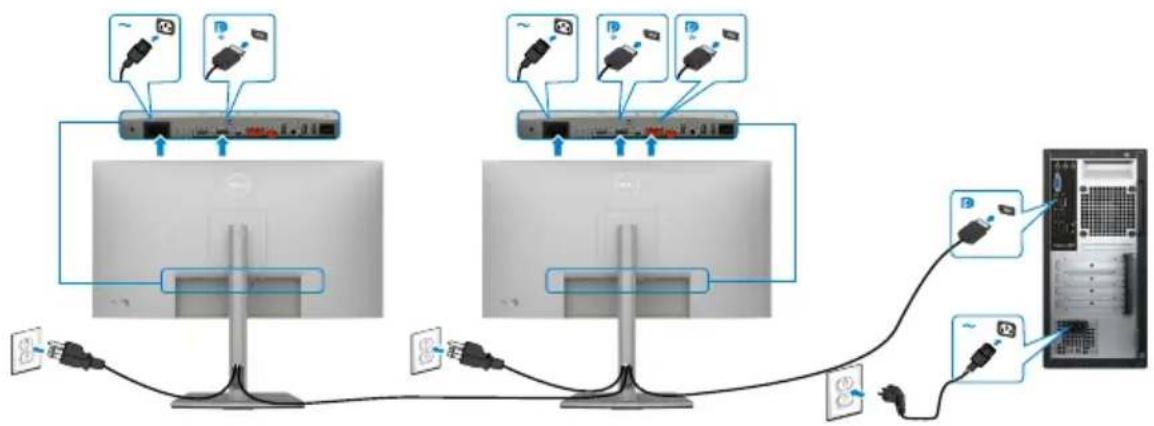

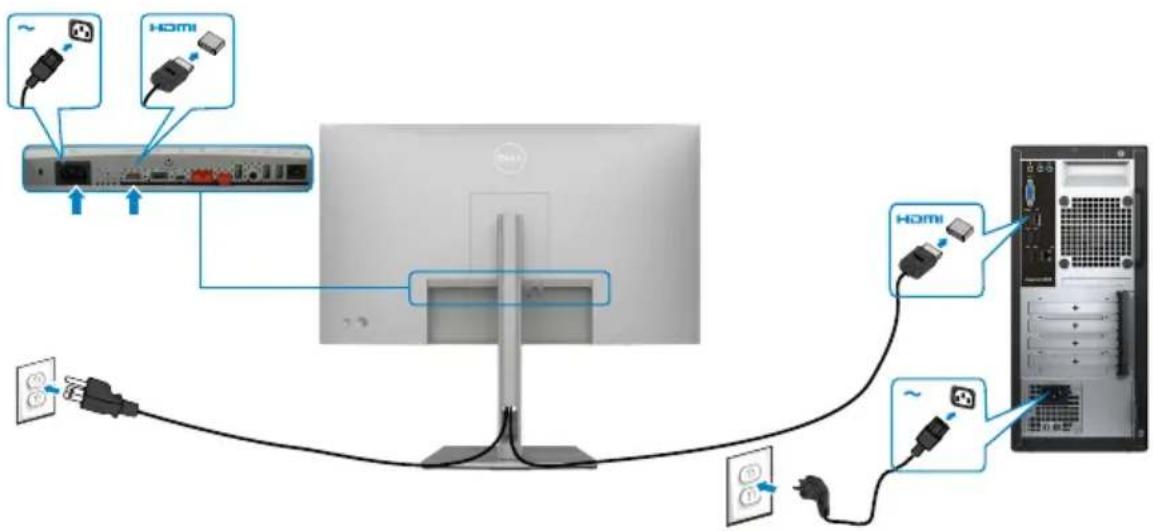

HDMI-Kabel anschließen (U2722DX (Lieferumfang)/U2722D (Optional))

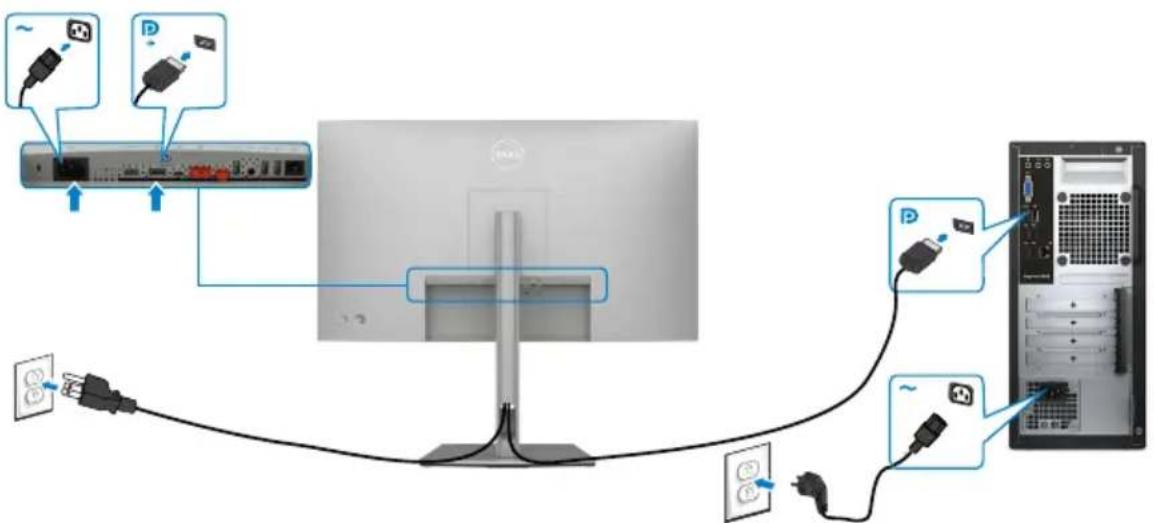

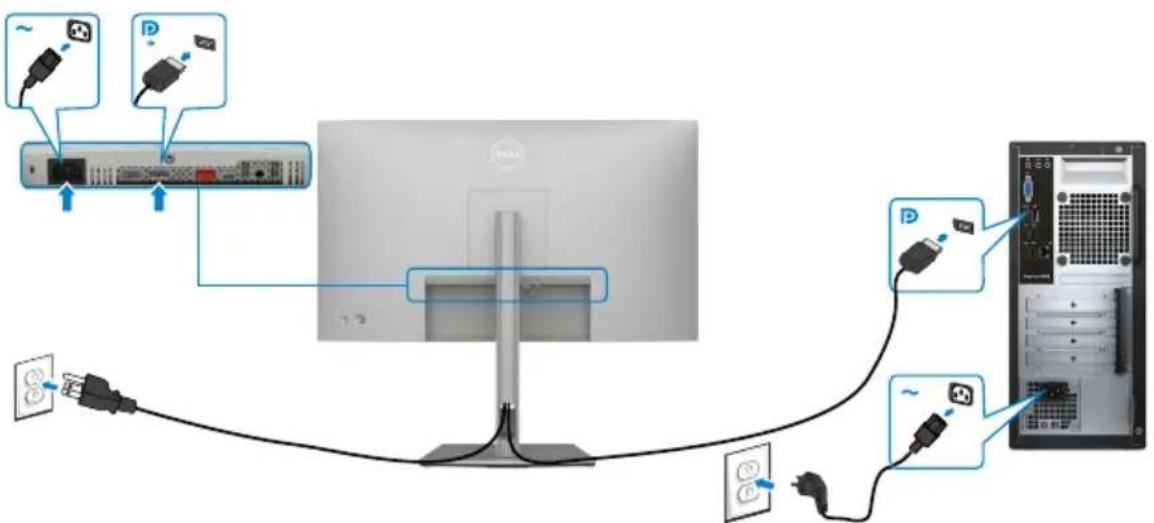

DP-Kabel anschließen

Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport)

HINWEIS: unterstützt die DP-MST-Funktion. Damit Sie diese Funktion nutzen können, muss Ihre PC-Grafikkarte entsprechend zertifiziert sein: DP1.2 mit MST-Option.

HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

USB-C-Kabel anschließen (A zu C)

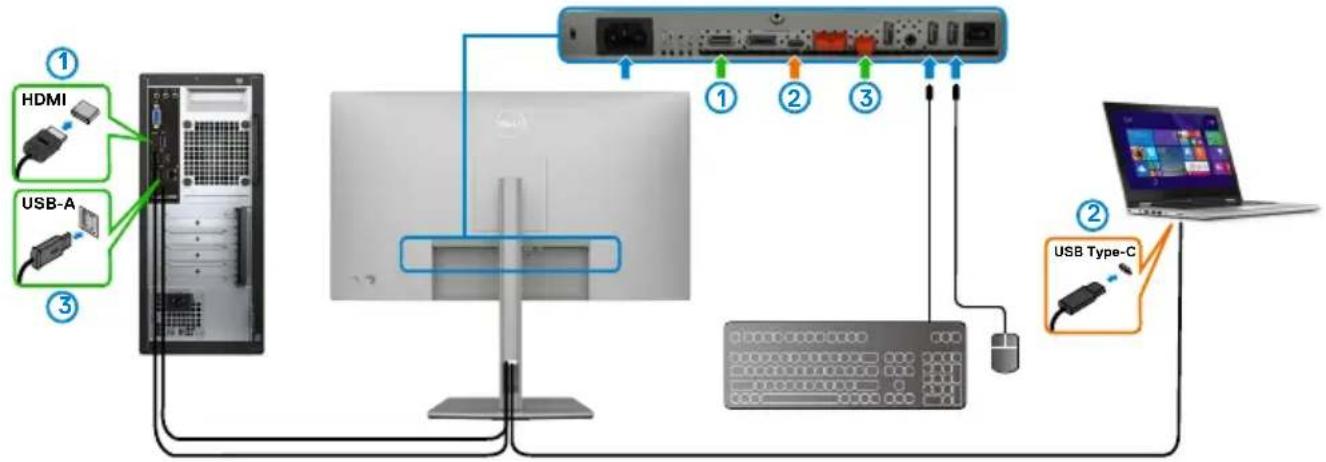

HINWEIS: Diese Verbindung überträgt nur Daten, kein Video. Zur Anzeige ist eine weitere Videoverbindung erforderlich.

USB-C-Kabel anschließen (C zu C) (Optional)

HINWEIS: Diese Verbindung dient nur dem Upstream, nicht der Videoübertragung. Zur Anzeige ist eine weitere Videoverbindung erforderlich.

U2722DE

HDMI-Kabel anschließen (Optional)

DP-Kabel anschließen

Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport)

HINWEIS: unterstützt die DP-MST-Funktion. Damit Sie diese Funktion nutzen können, muss Ihre PC-Grafikkarte entsprechend zertifiziert sein: DP1.2 mit MST-Option.

HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

USB-C-Kabel anschließen (A zu C)

HINWEIS: Diese Verbindung überträgt nur Daten, kein Video. Zur Anzeige ist eine weitere Videoverbindung erforderlich.

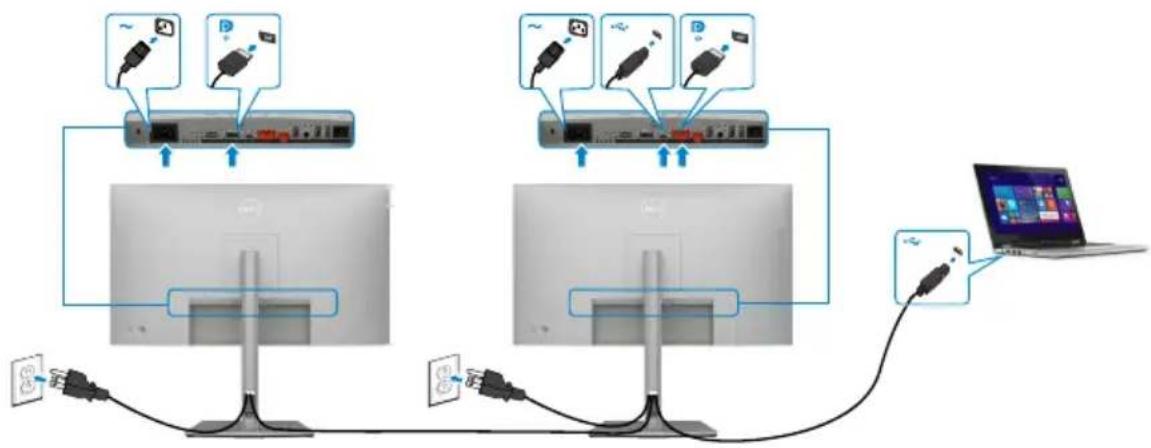

USB-C-Kabel anschließen (C zu C)

Der USB-C-Anschluss an Ihrem Monitor:

• Kann abwechselnd als USB-C oder DisplayPort 1.4 genutzt werden.
• Unterstützt USB Power Delivery (DP) mit Produkten bis 90 W.

HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor U2722DE von Dell darauf ausgelegt, Ihren Laptop mit bis zu 90 W Strom zu versorgen.

Nennleistung (an Laptops mit USB-C mit Power Delivery)	MaximaleLadeleistung
45 W 45 W
65 W 65 W
90 W 90 W
130 W Nicht unterstützt

Monitor für USB-C-Multi-Stream-Transport- (MST) Funktion verbinden

HINWEIS: Die maximale Anzahl unterstützter U2722DE über MST unterliegt der Bandbreite der USB-C-Quelle. Bitte beachten Sie „Produktspezifische Probleme - Kein Bild bei Verwendung von USB-C MST“.

HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

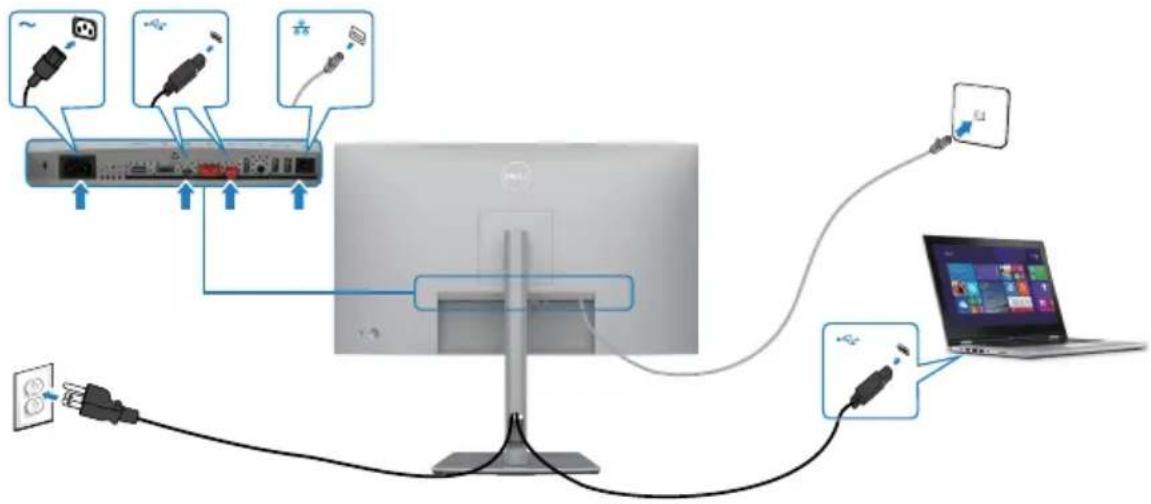

Monitor für RJ45-Kabel verbinden (Optional)

- Der Monitor U2722DE verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch Sie den Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors steuern können. Diese Funktion ist mit der Plattform Dell OptiPlex 7090/3090 Ultra kompatibel und wird nur über die USB-C-Schnittstelle unterstützt.

- Damit die DPBS-Funktion beim ersten Mal funktioniert, sollten Sie zunächst folgende Schritte für die Plattform Dell OptiPlex 7090/3090 Ultra in der Control Panel (Systemsteuerung) ausführen.

HINWEIS: DPBS unterstützt nur den Anschluss mit dem Symbol

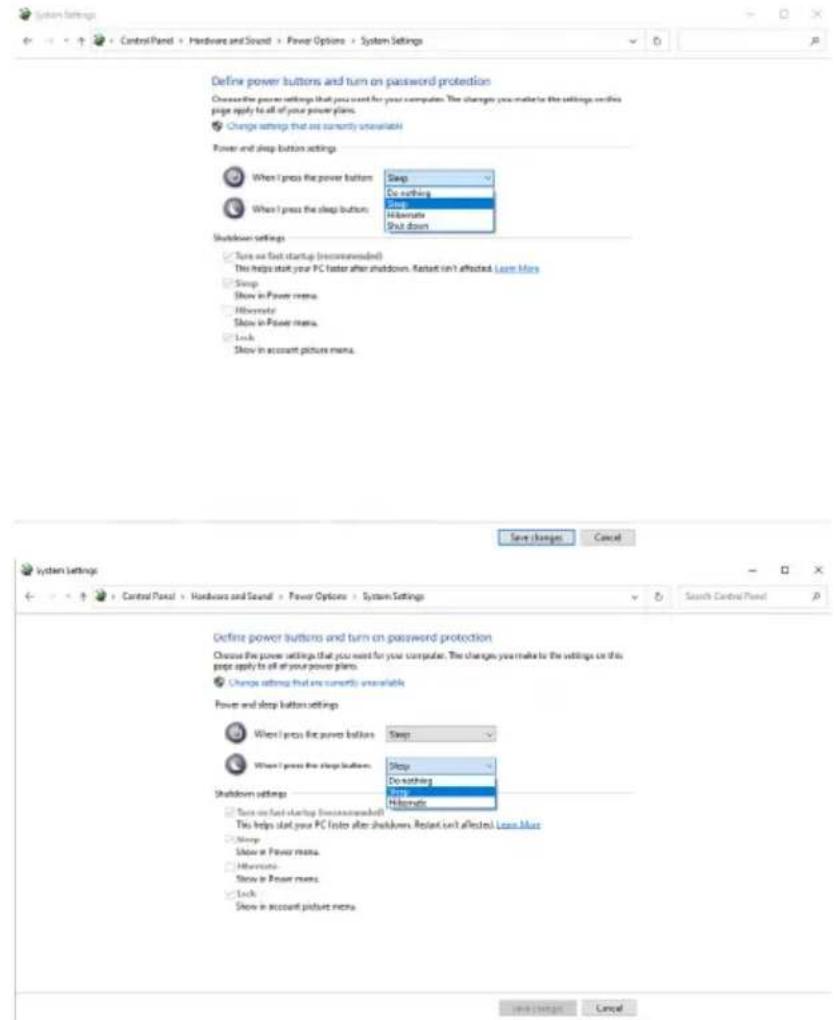

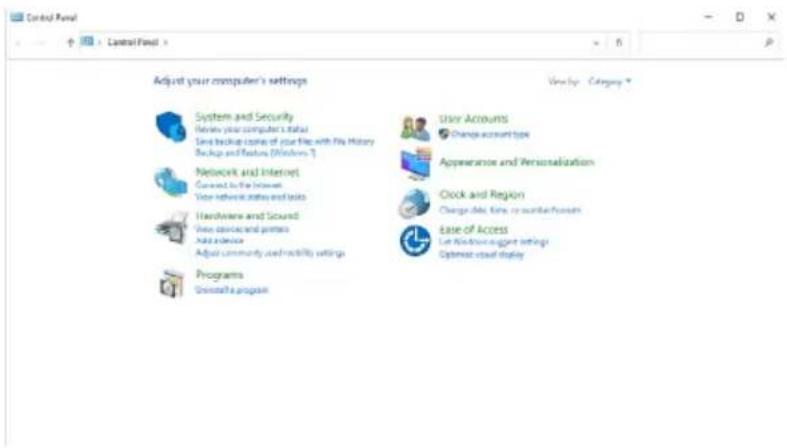

Rufen Sie Control Panel (Systemsteuerung) auf.

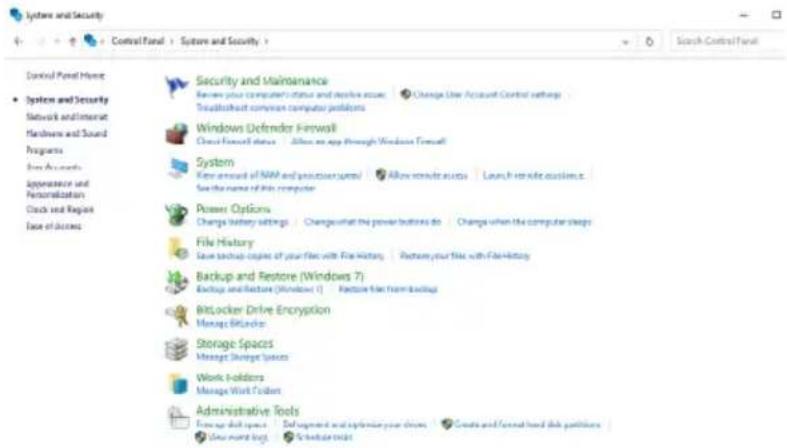

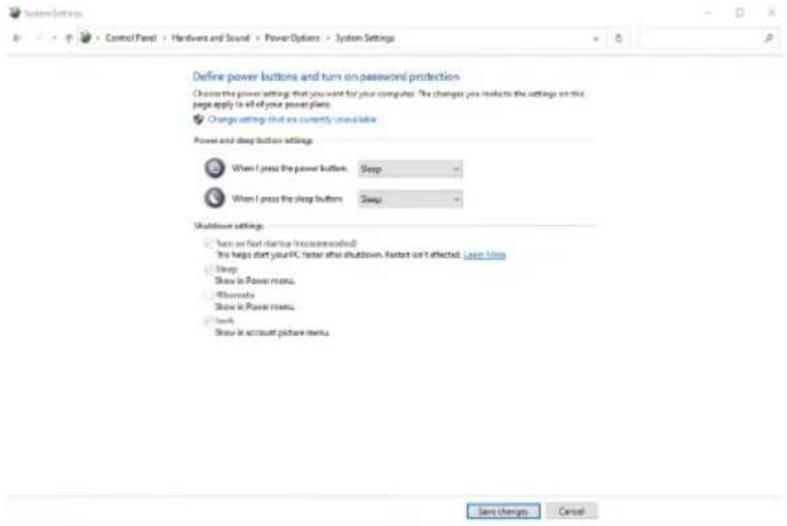

Wählen Sie Hardware and Sound (Hardware und Sound) und dann Power Options (Energieoptionen).

Rufen Sie System Settings (Systemeinstellungen auf).

m Auswahlmenü von When I press the power button (Beim Drücken des Netzschalters) stehen einige Optionen zur Auswahl: Do nothing/Sleep/Hibernate/Shut down (Nichts unternehmen/Energiesparmodus/Ruhezustand/Herunterfahren). Wählen Sie Sleep/Hibernate/Shut down (Energiesparmodus/Ruhezustand/Herunterfahren).

HINWEIS: Wählen Sie nicht Do nothing (Nichts unternehmen), da die Ein-/Austaste des Monitors andernfalls nicht mit dem Betriebsstatus des PC-Systems synchronisiert werden kann.

Monitor zum ersten Mal für DPBS verbinden

Bitte gehen Sie bei der erstmaligen Einrichtung der DPBS-Funktion wie folgt vor:

1. Stellen Sie sicher, dass PC und Monitor ausgeschaltet sind.
2. Verbinden Sie das USB-C-Kabel vom PC mit dem Monitor.
3. Drücken Sie zum Einschalten des Monitors die Ein-/Austaste des Monitors.
4. Monitor und PC schalten sich ein. Warten Sie eine Weile (etwa 6 Sekunden) und PC und Monitor schalten sich ein.
5. Drücken Sie die Ein-/Austaste an Monitor oder PC und PC und Monitor schalten sich ein. Der Betriebsstatus des PC-Systems synchronisiert sich mit der Ein-/Austaste des Monitors.

HINWEIS: Wenn Monitor und PC zunächst ausgeschaltet sind, sollten Sie zuerst den Monitor einschalten, dann das USB-C-Kabel vom PC mit dem Monitor verbinden.

HINWEIS: Sie können die Plattform OptiPlex 7090/3090 Ultra über ihren Gleichspannungsnetzteilanschluss mit Strom versorgen. Alternativ können Sie die Plattform OptiPlex 7090/3090 Ultra über das USB-C-Kabel des Monitors via Power Delivery (PD) versorgen; bitte stellen Sie USB-C-Aufladung auf Ein im Aus-Modus ein.

DPBS-Funktion verwenden

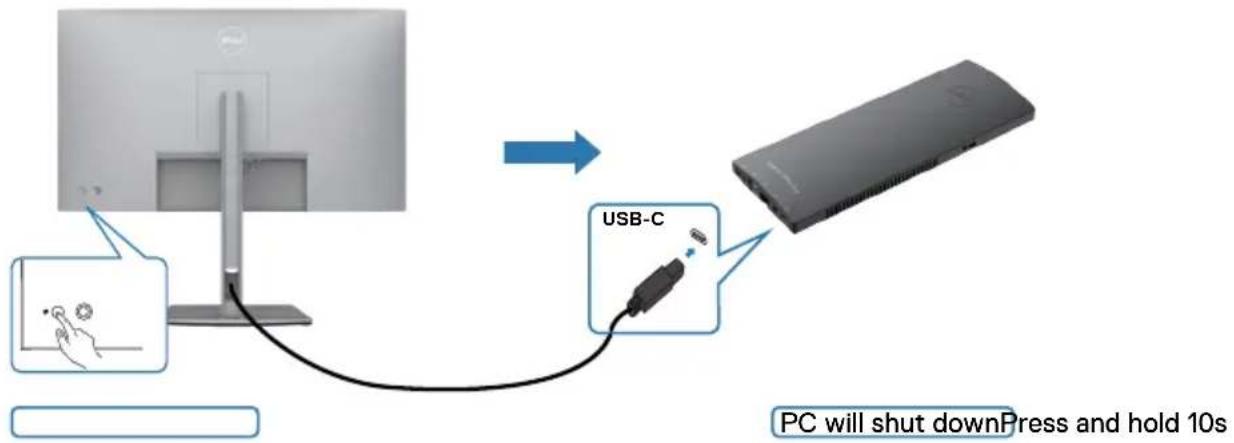

Wenn Sie die Ein-/Austaste von Monitor oder PC drücken, ist der Status von Monitor/PC wie folgt:

Wenn Monitor und PC eingeschaltet sind, fragt Sie der Bildschirm bei 4-sekündigem Gedrückthalten der Ein-/Austaste am Monitor, ob Sie den PC herunterfahren möchten.

Wenn Monitor und PC eingeschaltet sind, schaltet sich der PC bei press and hold 10 seconds on monitor power button (10-sekündigem Gedrückthalten der Ein-/Austaste am Monitor) aus.

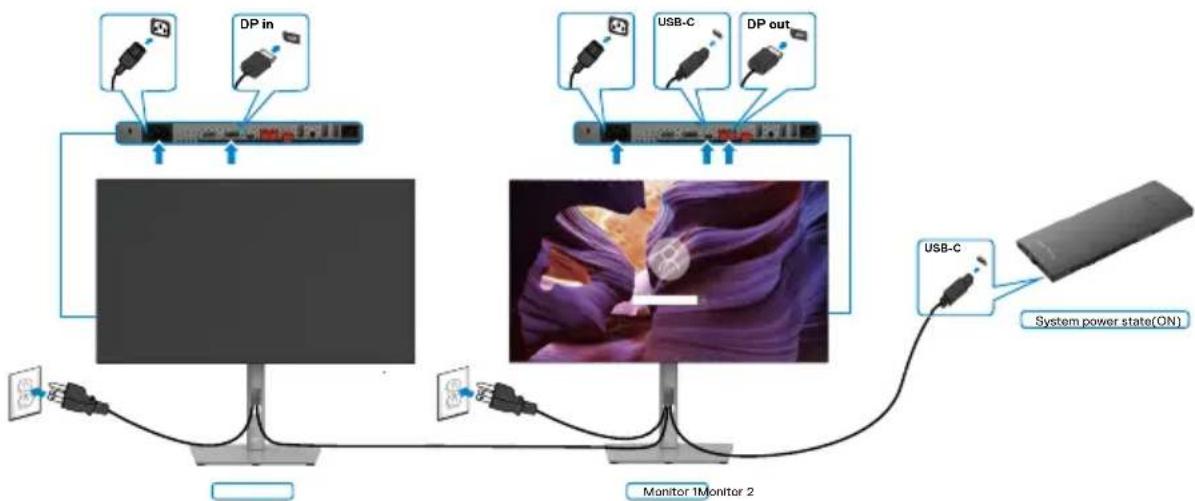

Monitor für die Funktion USB-C Multi-Stream Transport (MST) verbinden

Ein PC ist in einem anfänglich ausgeschalteten Zustand mit zwei Monitoren verbunden, und der Betriebsstatus des PC-Systems wird mit der Ein-/Austaste von Monitor 1 synchronisiert. Wenn Sie de Ein-/Austaste von Monitor 1 oder PC drücken, werden sowohl Monitor 1 als auch PC eingeschaltet. Gleichzeitig bleibt Monitor 2 ausgeschaltet. Sie müssen die Ein-/Austaste an Monitor 2 zum Einschalten manuell drücken.

Ebenso ist ein PC in einem anfänglich eingeschalteten Zustand mit zwei Monitoren verbunden, und der Betriebsstatus des PC-Systems wird mit der Ein-/Austaste von Monitor 1 synchronisiert. Wenn Sie de Ein-/Austaste von Monitor 1 oder PC drücken, werden sowohl Monitor 1 als auch PC ausgeschaltet. Gleichzeitig bleibt Monitor 2 im Bereitschaftsmodus. Sie müssen die Ein-/Austaste an Monitor 2 zum Ausschalten manuell drücken.

Monitor für USB-C verbinden

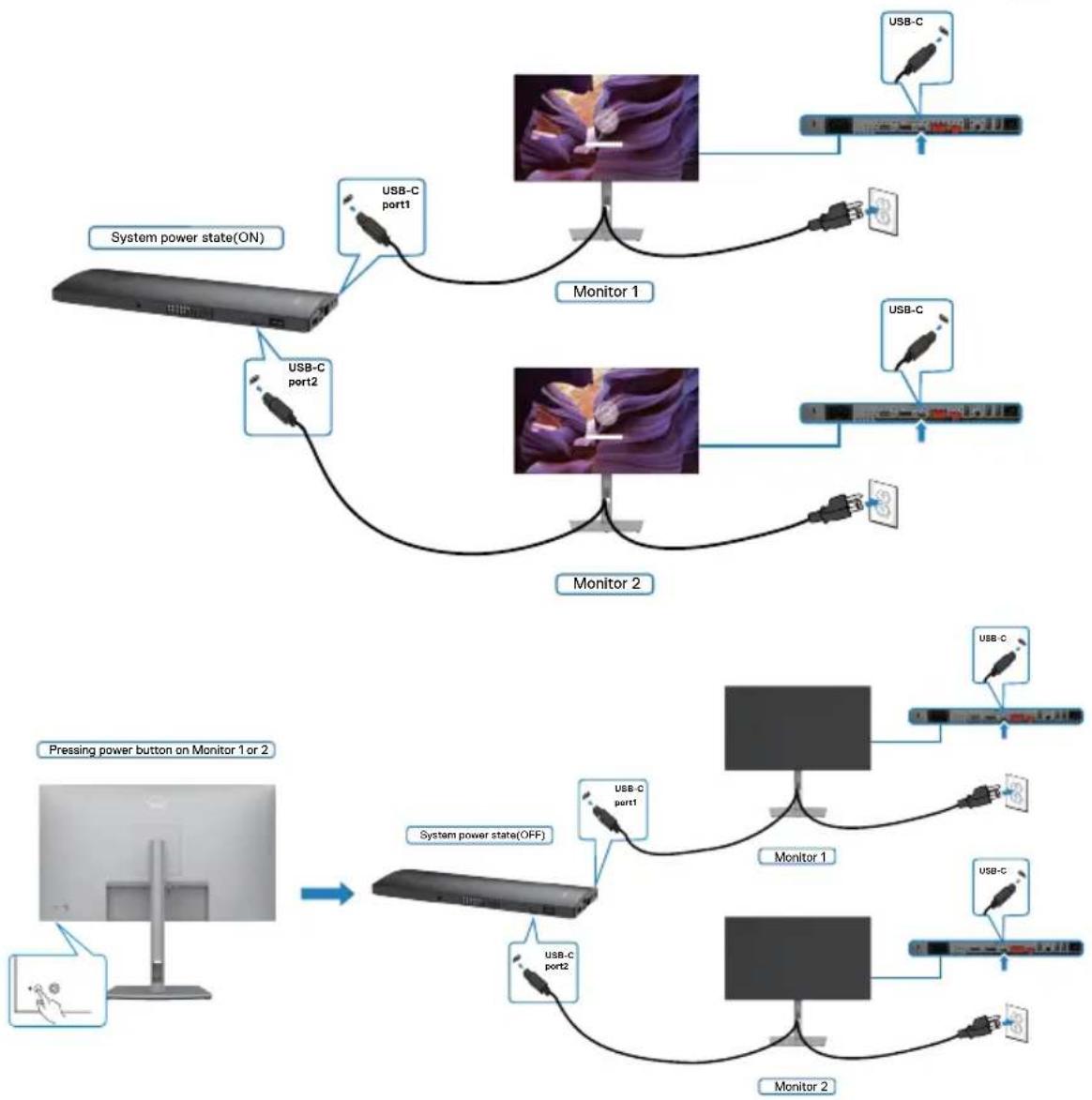

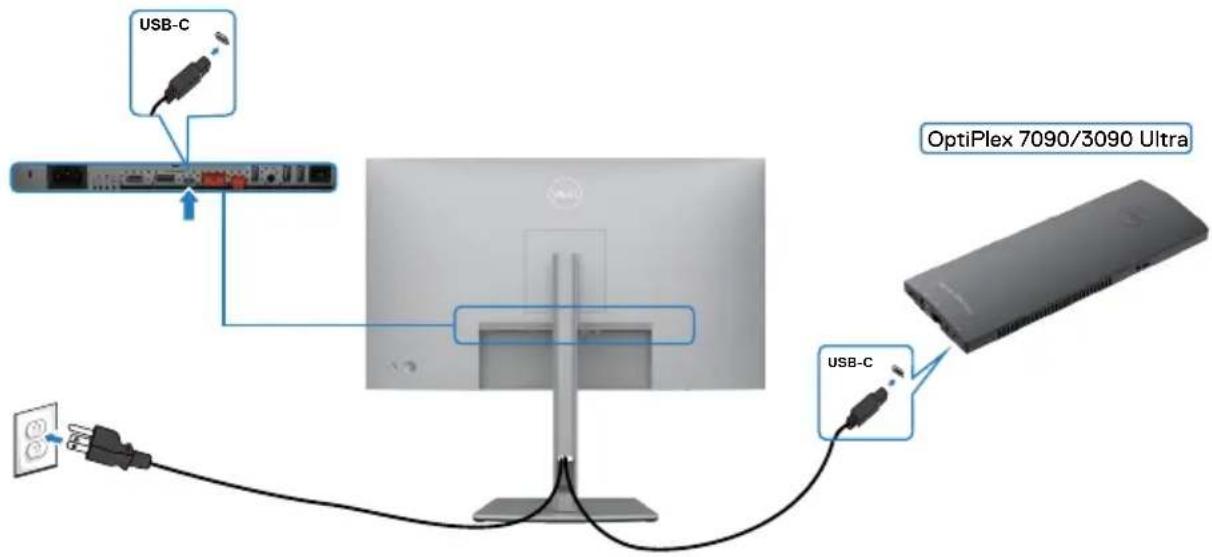

Die Plattform Dell OptiPlex 7090 Ultra hat zwei USB-C-Anschlüsse, sodass der Betriebsstatus von Monitor 1 und Monitor 2 mit dem PC synchronisiert werden kann. Während sich der PC und zwei Monitore in einem anfänglich eingeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2 den PC, Monitor 1 und Monitor 2 aus.

HINWEIS: DPBS unterstützt nur den Anschluss mit dem Symbol

Stellen Sie sicher, dass USB-C Charging (USB-C-Aufladung) auf Ein im Aus-Modus eingestellt ist. Während sich der PC und zwei Monitore in einem anfänglich ausgeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2 den PC, Monitor 1 und Monitor 2 ein.

Monitor mit Kensington-Schloss sichern (Optional)

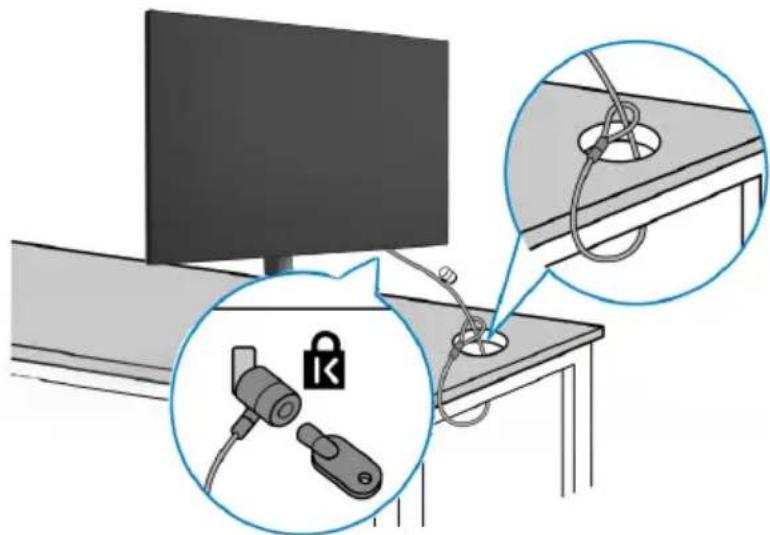

Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss)

Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation.

Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch.

HINWEIS: Das Bild dient ausschließlich der Veranschaulichung. Das Aussehen des Schlosses kann abweichen.

Monitorständer entfernen

ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD-Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt.

HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

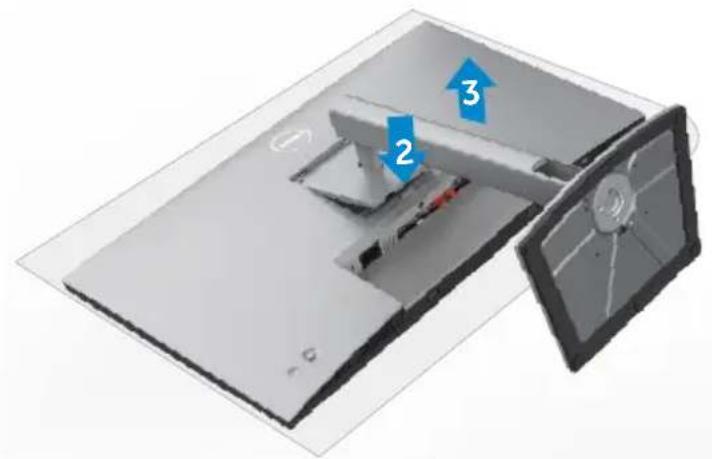

So entfernen Sie den Ständer:

1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster.
2. Halten Sie die Ständerfreigabetaste gedrückt.
3. Heben Sie den Ständer an und vom Monitor weg.

HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset.

Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen.

1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch.
2. Entfernen Sie den Ständer.
3. Entfernen Sie die vier Schrauben der Kunststoffabdeckung mit einem Kreuzschraubendreher.
4. Befestigen Sie die Montagehalterung aus dem Wandmontageset am Monitor.
5. Montieren Sie den Monitor anhand der mit dem Wandmontageset gelieferten Anweisungen an der Wand.

HINWEIS: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einem Mindestgewicht/einer Mindestbelastbarkeit von 17,52 kg (U2722D/U2722DX) / 19,12 kg (U2722DE).

Monitor bedienen

Monitor einschalten.

Drücken Sie zum Einschalten des Monitors die Taste .

Nehmen Sie Anpassungen an Einstellungen mit dem Joystick an der Rückseite des Monitors vor.

Wie folgt können Sie OSD-Anpassungen mit dem Joystick am hinteren Ende des Monitors ändern:

1. Drücken Sie den Joystick zum Öffnen des OSD-Menü-Startprogrammes.
2. Bewegen Sie den Joystick zum Umschalten zwischen OSD-Menüoptionen nach oben/unten/links/rechts.

Joystick-Funktionen

Funktionen Beschreibung

Drücken Sie den Joystick zum Öffnen des OSD-Menü-Startprogrammes.

Für Rechts- und Linksnavigation.

Für Aufwärts- und Abwärtsnavigation.

Menü-Startprogramm verwenden

Drücken Sie den Joystick zum Öffnen des OSD-Menü-Startprogrammes.

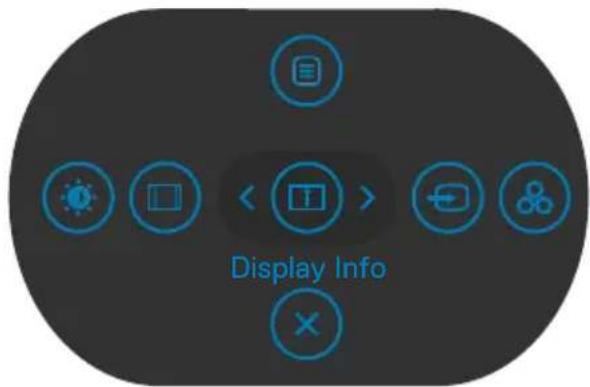

Display Info

Menü-Startprogrammes

Die folgende Tabelle beschreibt die Tasten an der Rückblende:

• Drücken Sie den Joystick zum Öffnen des Hauptmenüs nach oben.
• Drücken Sie den Joystick zur Auswahl der gewünschten Schnelltasten nach links oder rechts.
• Drücken Sie den Joystick zum Ausblenden nach unten.

Einzelheiten zum Menü-Startprogramm
Die folgende Tabelle beschreibt die Symbole des Menü-Startprogrammes:

Symbole des Menü-Startprogrammes	Beschreibung
	Blendet das OSD (On-Screen Display) ein. Siehe Hauptmenü verwenden.
Menu (Menü)
	Zeigt den aktuellen Status des Monitors an.
Display Info (Anzeigeinformationen) (Schnelltaste 1)
	Stellt Input Source (Eingangsquelle ein).
Input Source (Eingangsquelle) (Schnelltaste 2)
	Ermöglicht die Auswahl aus einer Liste von Preset color modes (Voreingestellte Farbmodi).
Preset Modes (Voreingestellte Modi) (Schnelltaste 3)
	Zum direkten Aufrufen der Einstellregler von Brightness/Contrast (Helligkeit/Kontrast).
Brightness/Contrast (Helligkeit/Kontrast) (Schnelltaste 4)
	Passt das Seitenverhältnis Ihres Bildschirms an.
Aspect Ratio (Seitenverhältnissen) (Schnelltaste 5)
	Schließt das OSD-Hauptmenü.
Exit (Verlassen)

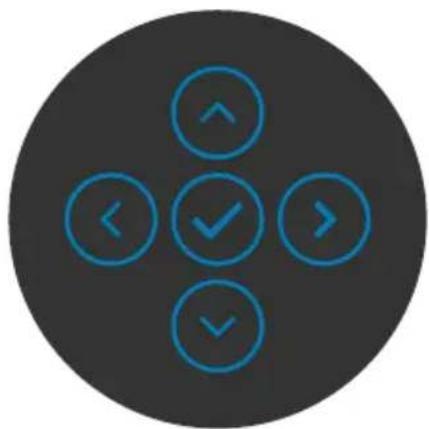

Taste an der-Frontblende

Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

Taste an der-Frontblende			Beschreibung
1			Passen Sie mit den Tasten Aufwärts (erhöhen) und Abwärts (verringern) die Elemente im OSD-Menü an.
	Aufwärts	Abwärts
2			Mit der Taste Zurück kehren Sie zum vorherigen Menü zurück.
	Zurück
3			Gehen Sie mit Weiter zur nächsten Ebene oder wählen Sie eine Option aus.
	Weiter
4			Mit der Taste Ankreuzen bestätigen Sie Ihre Wahl.
	Ankreuzen

Hauptmenü verwenden

Symbol	Menü und Untermenüs	Beschreibung

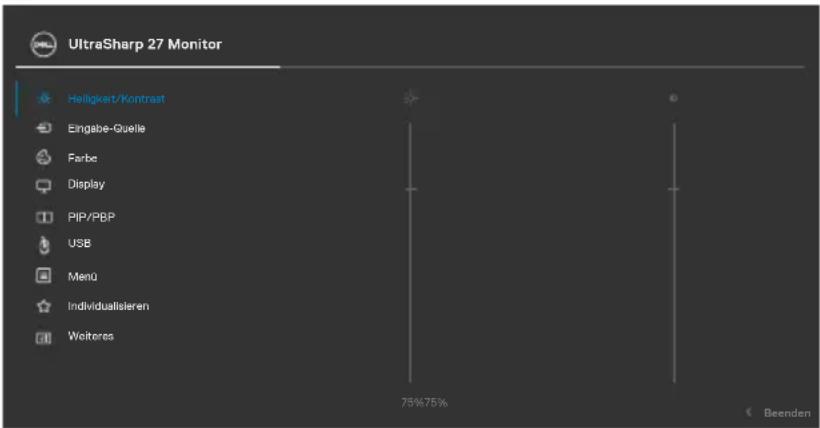

	Brightness/Contrast(Helligkeit/Kontrast)	Aktiviert die Einstellung Brightness/Contrast(Helligkeit/Kontrast).
	Brightness(Helligkeit)	Passt die Luminanz der Hintergrundbeleuchtung an (Bereich: 0 – 100).Bewegen Sie den Joystick zum Erhöhen der Helligkeit nach oben.Bewegen Sie den Joystick zum Verringern der Helligkeit nach unten.
	Contrast(Kontrast)	Passen Sie zunächst Brightness (Helligkeit) an,passen Sie Contrast (Kontrast) dann nur an, falls eine weitere Anpassung erforderlich ist.Bewegen Sie den Joystick zum Erhöhen des Kontrast nach oben und zum Verringern des Kontrasts nach unten (Bereich: 0 – 100).Die Funktion Contrast (Kontrast) passt den Unterschied zwischen dunklen und hellen Bereichen am Monitor an.

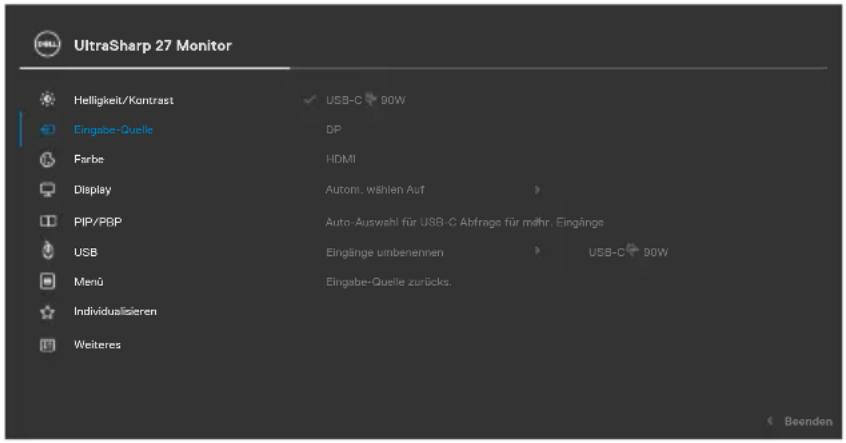

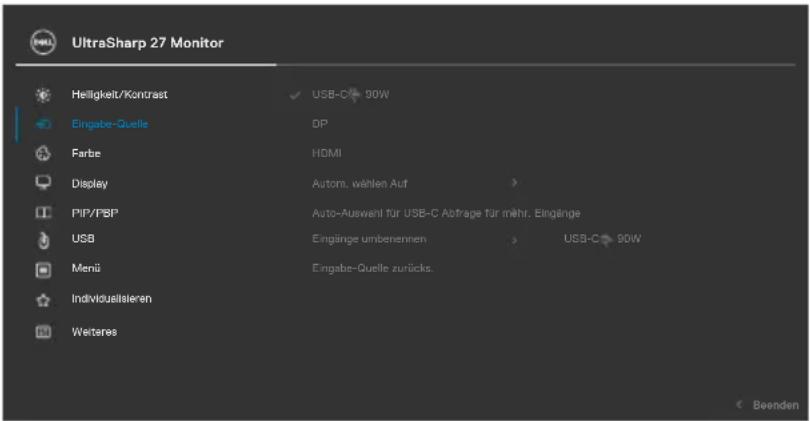

	Input Source (Eingangsquelle)	Wählt zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen.
	USB-C 90W (nur U2722DE)	Wählen Sie den USB-C 90W-Eingang, wenn Sie den analogen Anschluss USB-C 90W-verwenden. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
	DP	Wählen Sie den DP-Eingang, wenn Sie den Anschluss DP(DisplayPort) nutzen. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.
	HDMI Wählen Sie den Eingang HDMI, wenn Sie den HDMI-Anschluss nutzen. Drücken Sie zum Bestätigen der Auswahl die Joystick-Taste.

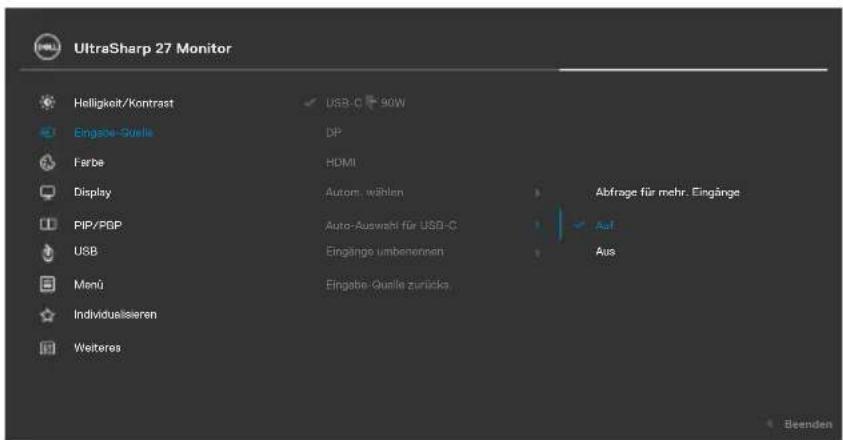

	Auto Select (Auto-Auswahl)Atto Select for USB-C (Auto-Auswahl für USB-C)	Ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen. Drücken Sie zur Auswahl dieser Funktion √.Drücken Sie zur Auswahl diese Funktionen √:♦ Aufforderung für mehrere Eingänge: Immer Meldung Wechsel zu USB-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll♦ Ja: Scaler wechselt, ohne zu fragen, immer zu USB-C-Video, wenn USB-C verbunden ist.♦ Nein: Scaler wechselt NICHT automatisch von einem anderen verfügbaren Eingang zu USB-C-Video.
	Rename Inputs (Eingänge umbenennen)	Ermöglicht Ihnen die Umbenennung von Eingängen.
	Reset Input Source (Eingangsquelle rücksetzen)	Setzt alle Einstellungen im Menü Input Source (Eingangsquelle) auf die werkseitigen Standardeinstellungen zurück. Drücken Sie zur Auswahl dieser Funktion √.
	Color (Farbe)	Passt den Farbeinstellungsmodus an.

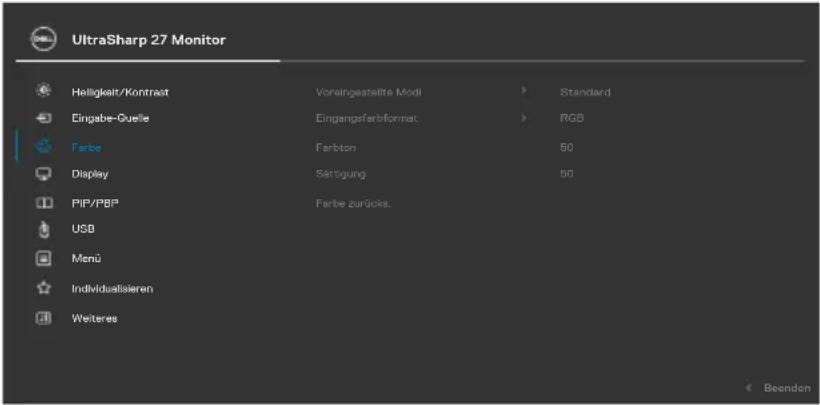

Symbol Menü und Untermenüs Preset Modes (Voreingestellter Modus)

Beschreibung

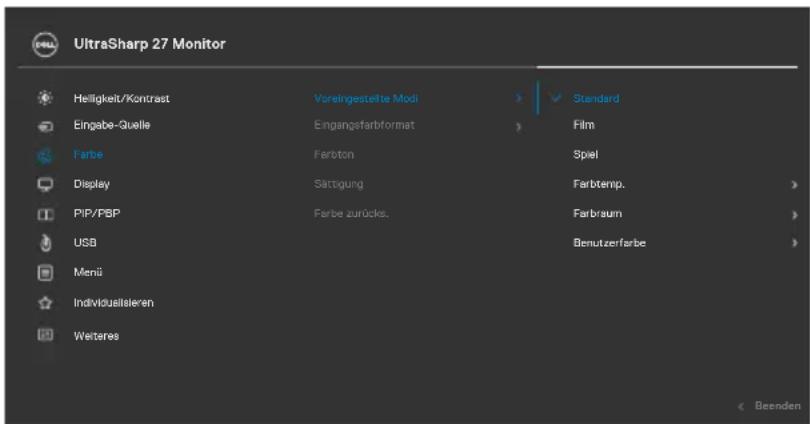

Wenn Sie Voreingestellte Modi wählen, können Sie zwischen Standard, Film, Spiel, Farbtemp., Farbraum, oder Benutzerfarbe wählen.

UltraSharp 27 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Film Farbe Ferboton Spiel Display Sättigung Farbtemp. PIP/FBP Farbe zuröcks. Farbraum USB Benutzerfarbe Menü Individualisieren Weiteres < Beenden

• Standard: Standardfarbeinstellung. Dieser Monitor nutzt ein Bildschirm mit schwachem Blaulicht und ist durch den TÜV zur Reduzierung der Blaulichtausgabe zertifiziert, erzeugt ein angenehmeres und weniger stimulierendes Bild beim Lesen von Bildschirminhalten.
• Film: Ideal bei Filmen.
  ♦ Spiel: Ideal bei den meisten Spielapplikationen.
• Farbtemp.: Der Bildschirm erscheint bei Einstellung des Reglers auf 5.000 K mit einem rötlichen/geblichen Farbton wärmer bzw. bei Einstellung auf 10.000 K mit einem bläulichen Farbton kühler.
• Farbraum: Erlaubt dem Nutzer die Auswahl des Farbraums: sRGB, Rec. 709, DCI-P3.
• Angepasste Farbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Passen Sie mit der Links- und Rechtstaste des Joysticks Rot-, Grün- und Blauwerte an und erstellen Sie Ihren eigenen voreingestellten Farbmodus.

Symbol	Menü und Untermenüs	Beschreibung

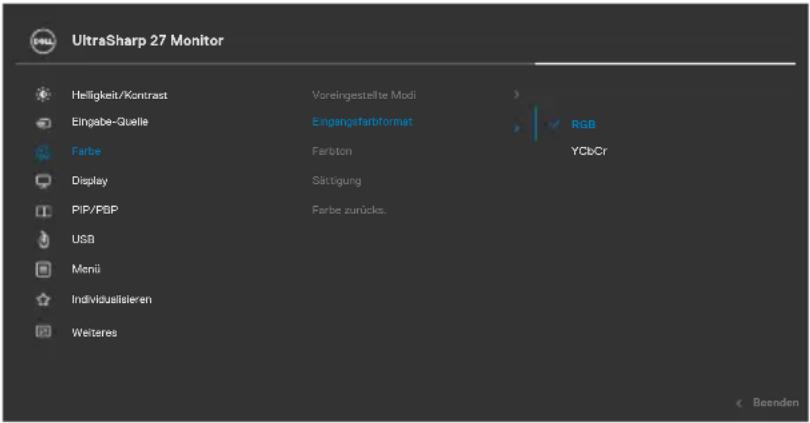

	Input Color (Eingangs -farbformat)	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, falls Ihr Monitor mit einem Computer oder Medienplayer verbunden ist, der RGB-Ausgabe unterstützt.YCbCr: Wählen Sie diese Option, wenn Ihr Medienplayer nur YCbCr-Ausgabe unterstützt.
	Hue (Farbton)	Passen Sie den Farbton mit dem Joystick zwischen 0 und 100 an.HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Saturation (Sättigung)	Passen Sie die Sättigung mit dem Joystick zwischen 0 und 100 an.HINWEIS: Die Sättigung-Einstellung ist nur in den Modi Film und Spiel verfügbar.
	Reset Color (Farbein-stellungen zurück-setzen)	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.Drücken Sie zur Auswahl dieser Funktion [IMAGE].

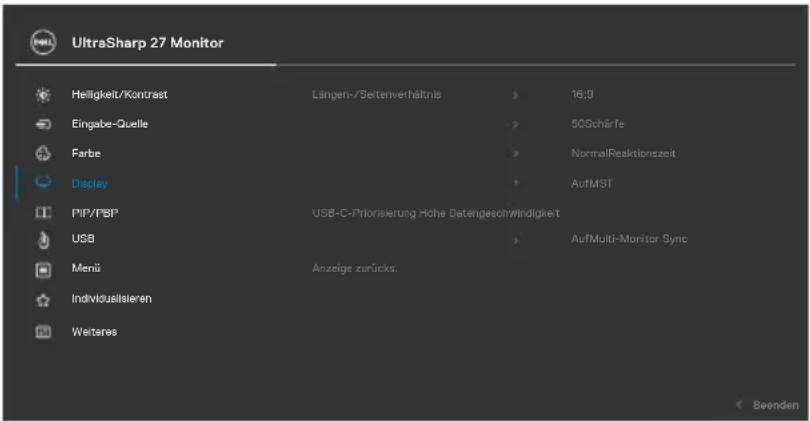

	Display (Anzeige)	Passen Sie über das Menü Display (Anzeige) das Bild an.
	Aspect Ratio (Seitenverhältnis)	Passen Sie das Bildverhältnis auf Wide 16:9, Auto Resize (Automatische Größenänderung), 4:3, 1:1 an.
	Sharpness (Schärfe)	Lässt das Bild schärfer oder weicher erscheinen.Bewegen Sie den Joystick zur Anpassung der Schärfe zwischen 0 und 100 nach oben und unten.
	Response Time (Ansprechzeit)	Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen.

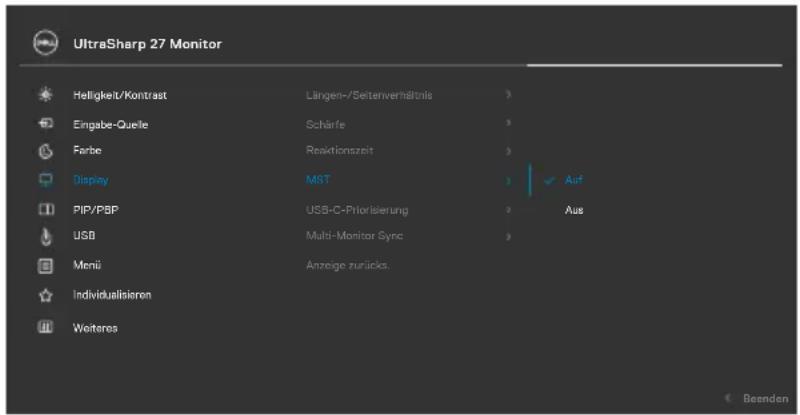

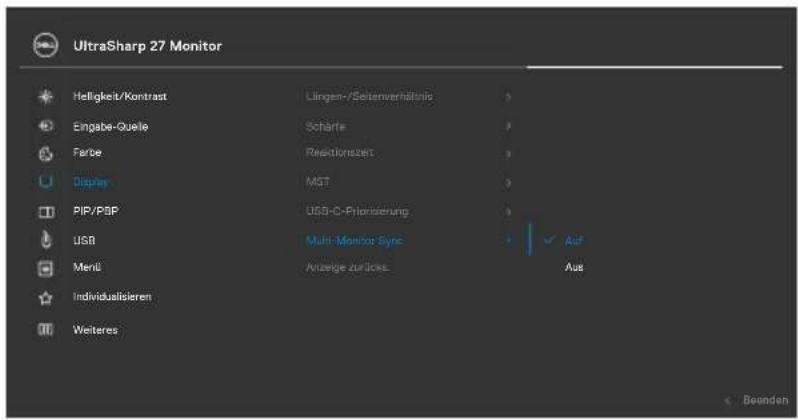

	MST DP Multi Stream Transport, EIN-Schalten aktiviert MST (DP-Ausgang), AUS-Schalten deaktiviert die MST-Funktion.HINWEIS: Wenn DP/USB-C-Upstream-Kabel und DP-Downstream-Kabel verbunden sind, stellt der Monitor MST automatisch auf Ein ein. Dies erfolgt nach der Werksrücksetzung oder Displayrücksetzung nur einmal. Bitte beachten Sie „Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport)".

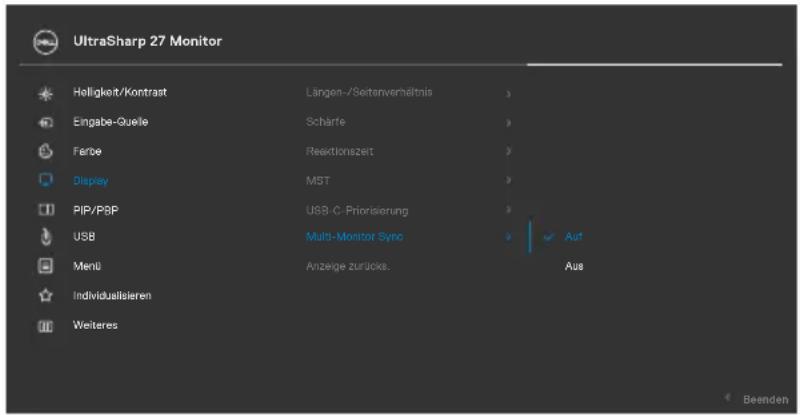

	USB-C Prioritization (USB-C-Priorisierung) (nur U2722DE)Multi-Monitor Sync	Erlaubt Ihnen, die Priorität anzugeben, um Daten mit hoher Auflösung (Hoher Auflösung) oder hoher Geschwindigkeit (Hohe Datengeschwindigkeit) zu übertragen, wenn Sie den USB-C-Port/DisplayPort verwenden.Multi-Monitor Sync ermöglicht mehreren per DisplayPort mittels Daisy-Chain verbundenen Monitoren die Synchronisierung einer vorab definierten Gruppe OSD-Einstellungen im Hintergrund.Eine OSD-Option, „Multi-Monitor Sync“ wird im Anzeigemenü erstellt, damit Sie die Synchronisierung de-/aktivieren können.
	Reset Display (Anzeige rücksetzen)	Setzt alle Einstellungen im Menü Display (Anzeige) auf die werkseitigen Standardeinstellungen zurück.Drücken Sie zur Auswahl dieser Funktion √.

Symbol Menü und Untermenüs

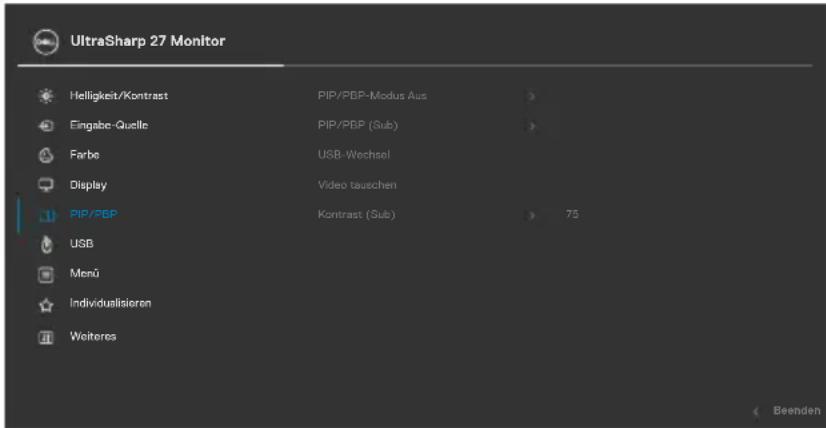

PIP/PBP (BiB/BnB)

Beschreibung

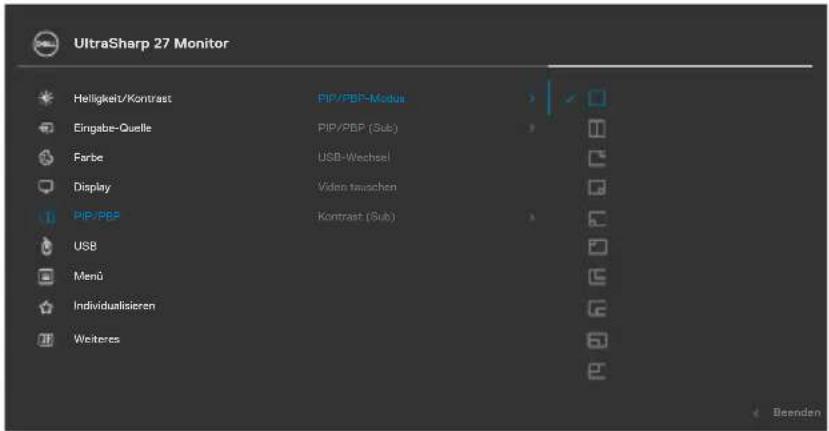

Diese Funktion ruft ein Fenster auf, das das Bild von einer anderen Eingangsquelle anzeigt.

UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Menü Individualisieren Weiteres PIP/PBP-Modus Aus PIP/PBP (Sub) USB-Wechsel Video tauschen Kontrast (Sub) 75 Beenden

Hauptfenster Subfenster
USB-C DP
USB-C √ √
DP √ √

HINWEIS: Die Bilder im BnB-Modus werden in der Mitte des Bildschirms, jedoch nicht im Vollbildmodus angezeigt.

Symbol Menü und Untermenüs

PIP/PBP Mode (BiB/BnB-Modus)

Beschreibung

Passt den BiB- oder BnB- (Bild neben Bild) Modus an. Sie können diese Funktion durch Auswahl von Aus deaktivieren.

UltraSharp 27 Monitor Helligkeit/Kontrast PIP/PBP-Modus Eingabe-Quelle PIP/PBP (Sub) Farbe USB-Wechsel Display Video tauschen PIP-PBP Kontrast (Sub) USB Menü Individualisieren Weiteres Beenden

PBP
I	II

Symbol	Menü und Untermenüs	Beschreibung

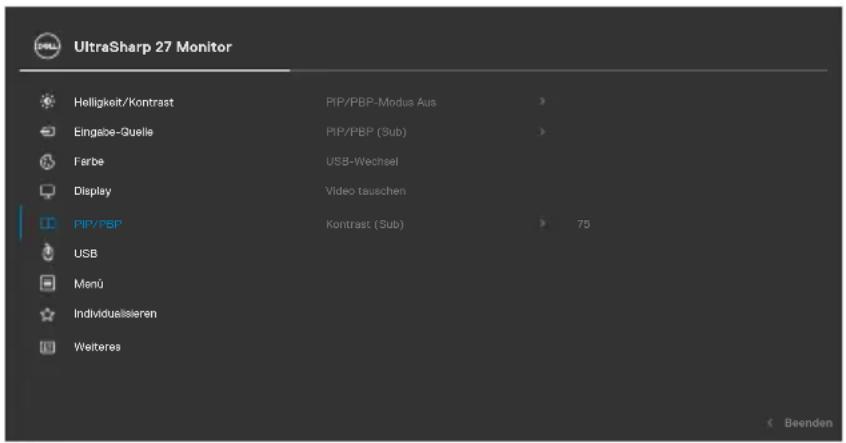

	PIP/PBP (Sub)(BiB/BnB (Sub))	Wählen Sie zwischen den verschiedenen Videosignalen, die an Ihren Monitor für das BnB-Subfenster angeschlossen werden können. Drücken Sie zur Auswahl des Eingangssignals des BnB-Subfensters die Taste[IMAGE].
	USB Switch(USB-Schalter)(nur U2722DE)	Wählen Sie diese Option, um zwischen den USB-Upstream-Quellen im BnB-Modus umzuschalten.Bewegen Sie den Joystick zum Umschalten zwischen den USB-Upstream-Quellen im BnB-Modus.
	Video Swap(Videotausch)	Wählen Sie den Tausch von Videos zwischen Haupt- und Subfenster im BnB-Modus. Bewegen Sie den Joystick zum Tauschen von Haupt- und Subfenster.
	Contrast (Sub)(Kontrast (Sub))	Passen Sie den Kontrast des Bildes im BnB-Modus an.Bewegen Sie den Joystick zum Erhöhen oder Verringern des Kontrasts.

Symbol

Menü und Untermenüs

USB (nur U2722DE)

Beschreibung

Ermöglicht Ihnen die Einstellung des USB-Downstream-Anschlusses für die DP-Eingangssignale, damit der USB-Downstream-Anschluss des Monitors (Beispielsweise Tastatur und Maus.) von den aktuellen Eingangssignalen genutzt werden kann, wenn Sie einen Computer an einen der Upstream-Anschlüsse anschließen.

Wenn Sie nur einen Upstream-Anschluss verwenden, wird der verbundene Upstream-Anschluss aktiviert.

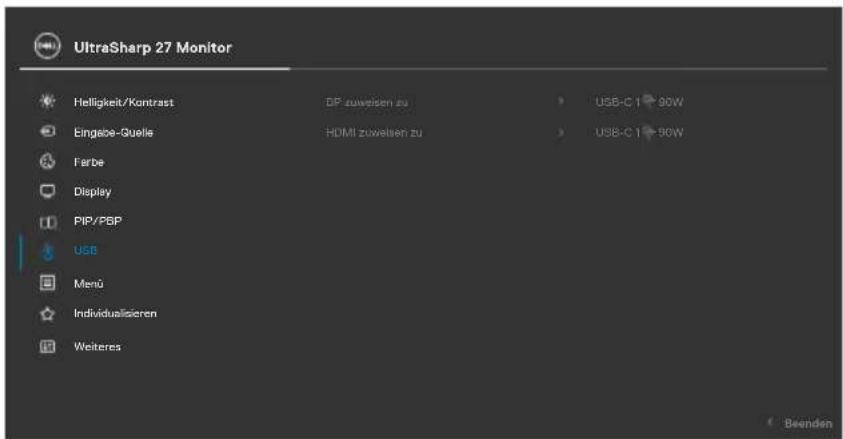

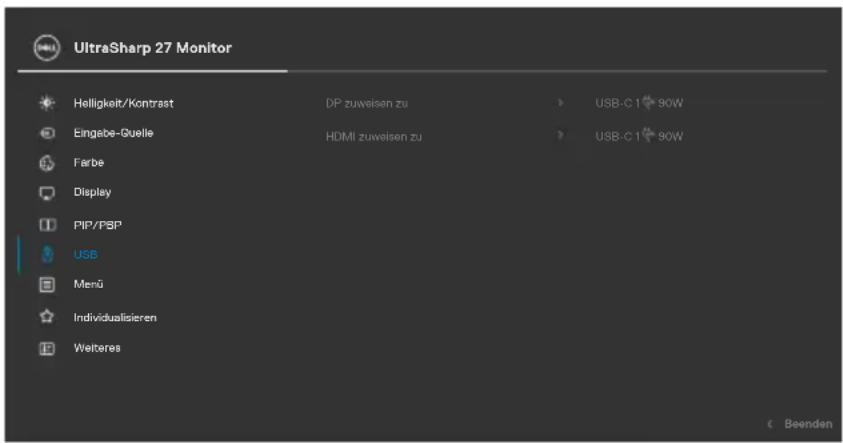

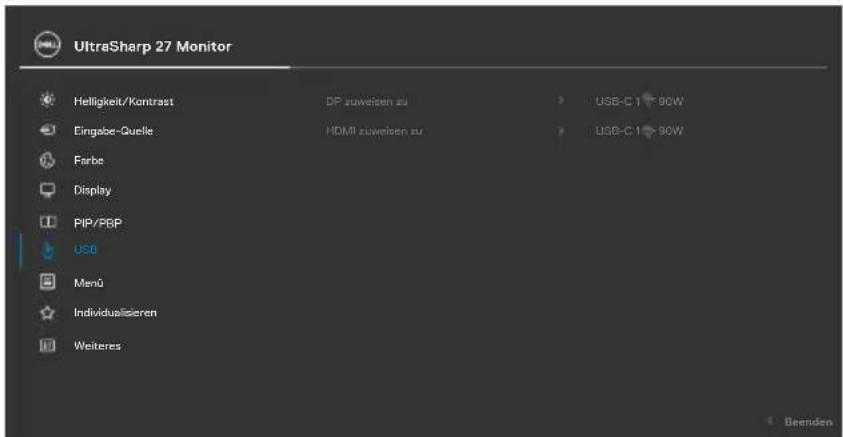

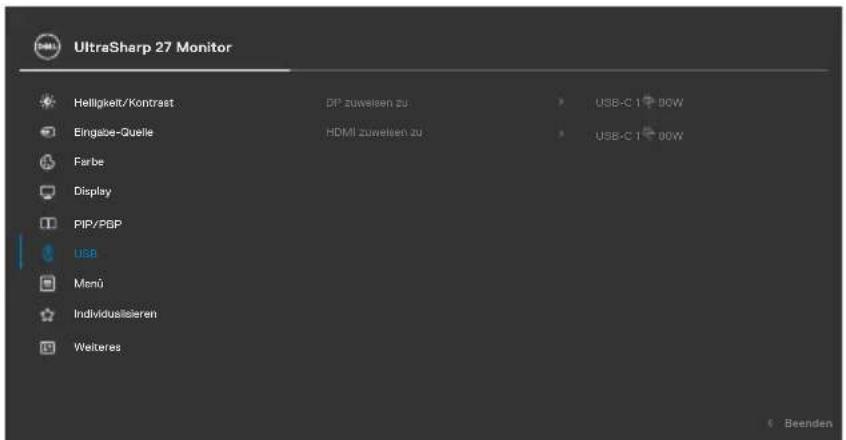

UltraSharp 27 Monitor Helligkeit/Kontrast DP zuweisen zu USB-C1 90W Eingabe-Guelle HDMI zuweisen zu USB-C1 90W Farbe Display PIP/PBP USB Menü Individualisieren Weiteres < Beenden

HINWEIS: Damit Daten nicht beschädigt werden oder verloren gehen, müssen Sie vor Änderung der USB-Upstream-Anschlüsse sicherstellen, dass KEINE USB-Speichergeräte von dem an den USB-Upstream-Anschluss des Monitors angeschlossenen Computer verwendet werden.

Symbol	Menü und Untermenüs	Beschreibung

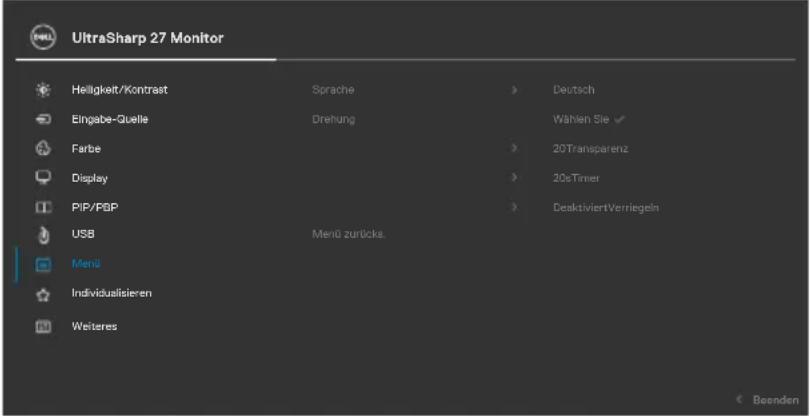

	Menu (Menü)	Wählen Sie diese Option zur Anpassung der Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw.
	Language (Sprache)	Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.(Englisch, Spanisch, Französisch, Deutsch, brasilianisches Deutsch, Russisch, vereinfachtes Chinesisch oder Japanisch.)
	Rotation (Drehung)	Dreht das OSD um 0/90/270 Grad.Sie können den Joystick zum Drehen drücken.
	Transparency (Transparenz)	Wählen Sie diese Option zum Ändern der Menütransparenz, indem Sie den Joystick nach oben oder unten bewegen (Bereich: 0 – 100).
	Timer OSD Hold Time (OSD-Verweilzeit): Legt fest, wie lange das OSD nach Betätigung einer Taste angezeigt wird.Passen Sie den Regler mit dem Joystick in 1-Sekunden-Schritten zwischen 5 und 60 Sekunden an.

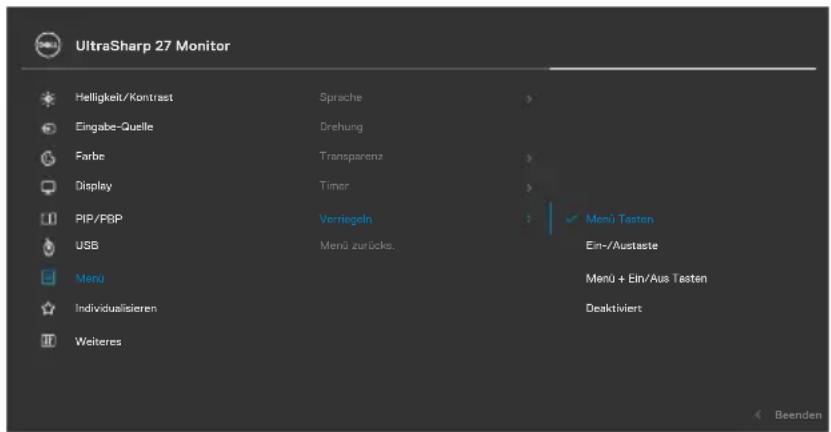

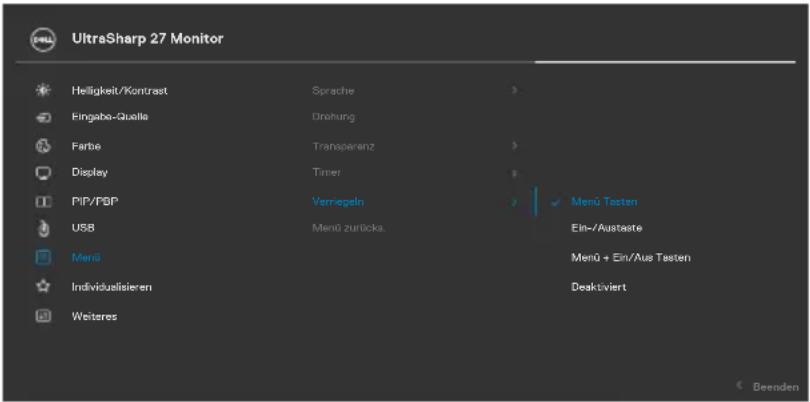

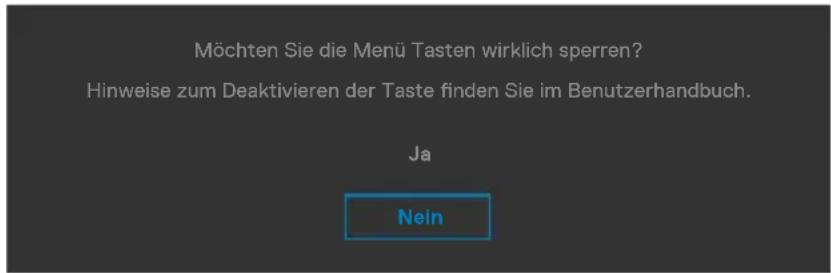

	Lock(Sperren)	Durch Sperrung der Bedientasten am Monitor können Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind. Menütasten: Menütasten per OSD sperren.Ein-/Austaste: Ein-/Austaste per OSD sperren.Menütasten + Ein-/Austaste: Menütasten und Ein-/Austaste per OSD sperrenDeaktivieren: Ziehen Sie den Joystick nach links und halten Sie ihn dort 4 Sekunden lang.
	Reset Menu(Menü rücksetzen)	Setzt alle Einstellungen im Menü Reset (Rücksetzen) auf die werkseitigen Standardeinstellungen zurück.Drücken Sie zur Auswahl dieser Funktion √.

Symbol

Menü und Untermenüs

Personalize (Personalisieren)

Beschreibung

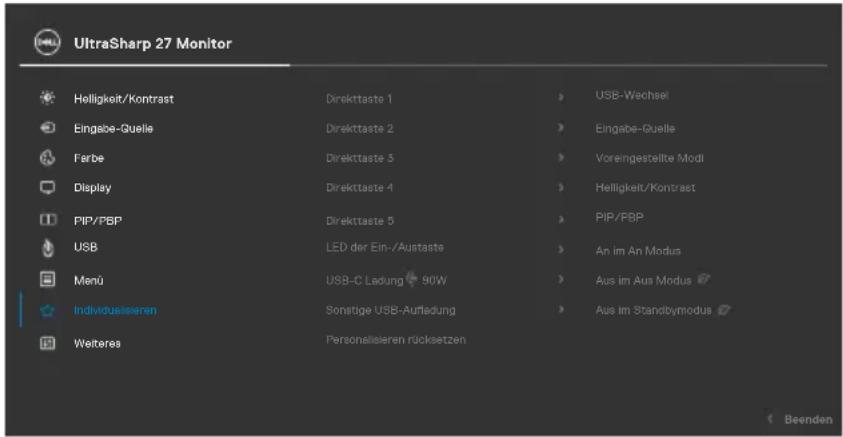

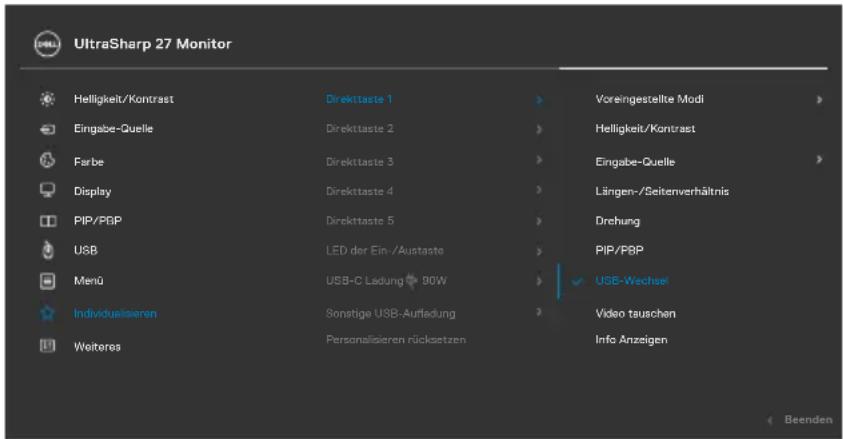

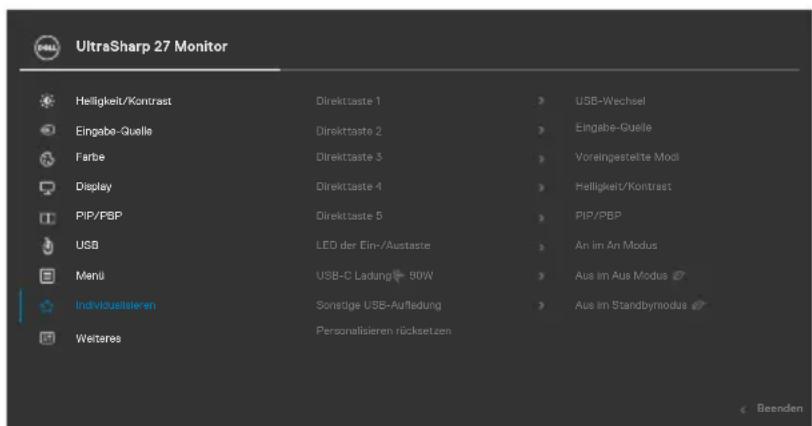

UltraSharp 27 Monitor Helligkeit/Kontrast Direktaste 1 USB-Wechsel Eingabe-Guelle Direktaste 2 Engabe-Guelle Farbe Direktaste 3 Voreingestelte Modi Display Direktaste 4 Helligkeit/Kontrast PIP/PBP Direktaste 5 PIP/PBP USB(LED der Ein-/Austaste An im An Modus MenüUSB-C Ladung 90W Aus im Aus Modus Individuellieren Sonstige USB-Aufladung Aus im Standbymodus Weiteres(Personalisieren rücksetzen Beenden

Shortcut key 1 (Schnelltaste 1)

Shortcut key 2 (Schnelltaste 2)

Shortcut key 3 (Schnelltaste 3)

Shortcut key 4 (Schnelltaste 4)

Shortcut key 5 (Schnelltaste 5)

Power Button LED (LED der Ein-/Austaste)

USB-C Charging 90W

(USB-C Ladung 90W)

(nur U2722DE)

Wählen Sie zwischen Voreingestellte Modi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis, PIP/PBP, Video-Swap, Drehung, Anzeigeinformationen, USB-Schalter (nur U2722DE) als Schnelltaste.

Ermöglicht Ihnen die Einstellung des Zustands der Betriebsleuchte zum Energiesparen.

Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Ladefunktion USB-C Charging 90W (USB-C-Aufladung 90W), während der Monitor ausgeschaltet ist.

HINWEIS: Wenn diese Funktion aktiviert ist, können Sie Ihr Notebook oder Mobilgerät über das USB-C-Kabel aufladen, selbst wenn der Monitor ausgeschaltet ist.

Symbol	Menü und Untermenüs	Beschreibung
	Other USB Charging (Sonstige USB-Aufladung) (U2722DE)	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Funktion Other USB Charging (Sonstige USB-Aufladung), während sich der Monitor im Bereitschaftsmodus befindet.HINWEIS: Wenn diese Funktion aktiviert ist, können Sie Ihr Mobilgerät über das USB-A-Kabel aufladen, selbst wenn sich der Monitor im Bereitschaftsmodus befindet.
	USB Charging (USB-Aufladung) (U2722D/U2722DX)	Ermöglicht es Ihnen, während des Monitor-Bereitschaftsmodus USB Charging (USB-Aufladung) zu aktivieren oder zu deaktivieren.
	Reset Personalization (Personalisierung rücksetzen)	Setzt alle Einstellungen im Menü Personalize (Personalisieren) auf die werkseitig voreingestellten Werte zurück.Drücken Sie zur Auswahl dieser Funktion√.
	Others (Sonstiges)	Wählen Sie diese Option zur Anpassung der OSD-Einstellungen, wie DDC/CI, LCD conditioning (LCD-Konditionierung) usw.[IMAGE]

Symbol	Menü und Untermenüs	Beschreibung
	Display Info (Info anzeigen)	Zeigt die aktuellen Einstellungen des Monitors an. Drücken Sie zur Auswahl dieser Funktion √. U2722D/U2722DX:
		[7TW] UltraSharp 27 Monitor
		Eingabe-Quelle: DP
		Auflösung: 2560 x 1440, 60 Hz
		Eingangsfähigkeit: DP 1.4
			HDMI 1.4
		Modell: Dell U2722D
		Firmware: 13T109
		Servicemarkierung: CN073K0
		U2722DE:
		[4TW2] UltraSharp 27 Monitor
		Eingabe-Quelle: DP
		Auflösung: 2560 x 1440, 60 Hz 24-bit
		Eingangsfähigkeit: DP 1.4 (HBR)
			HDMI 1.4
		USB: 3.2 Gen2
		Link Rate (Aktuell): HBR
		USB-Upstream: USB-C1
		Modell: Dell U2722DE
		Firmware: 33T101
		Servicemarkierung: CN073K0

Symbol

Menü und

Untermenüs

Beschreibung

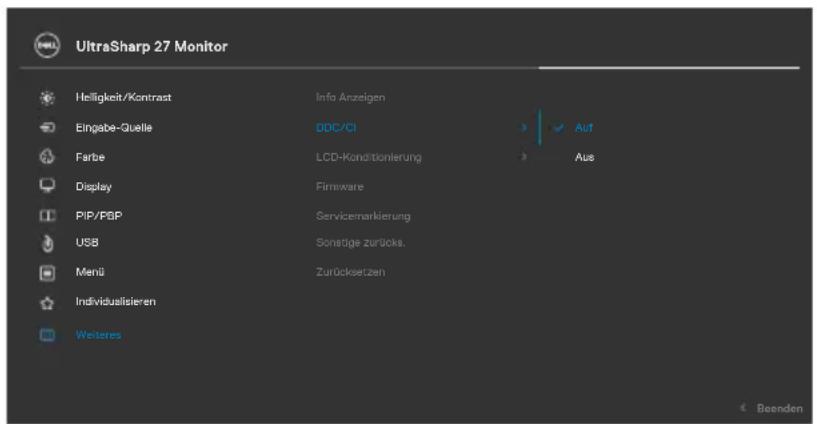

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbabgleich usw.) über die Software auf Ihrem Computer. Sie können diese Funktion durch Auswahl von Off (Aus) deaktivieren. Aktivieren Sie diese Funktion für ein optimales Nutzererlebnis und optimale Monitorleistung.

UltraSharp 27 Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Guelle DDC/CI Aut Farbe LCD-Konditionierung Aus Display Firmware PIP/PBP Servicemarkierung USB Sonstige zurücks. Menü Zurückserzen Individualisieren Weiteres Beenden

Symbol	Menü und Untermenüs	Beschreibung

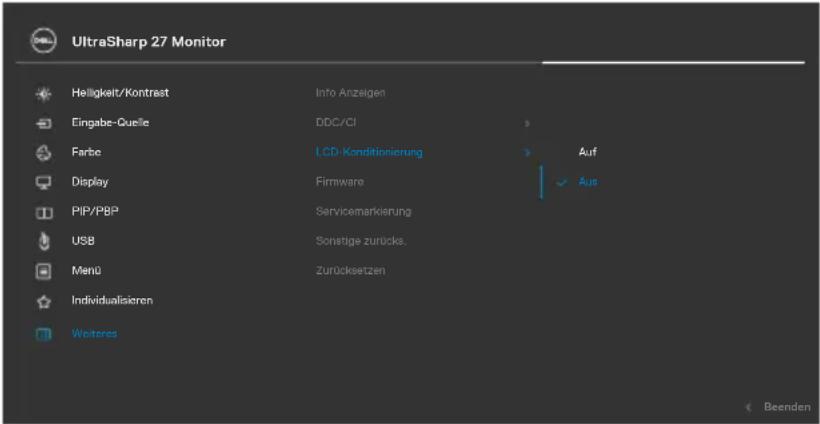

	LCD Conditioning (LCD-Konditionierung)	Hilft bei der Reduzierung schwacher Fälle von Memory-Effekt. Je nach Grad des Memory-Effekts läuft das Programm möglicherweise einige Zeit. Sie können diese Funktion durch Auswahl von On (Ein) aktivieren.
	Firmware Zeigt die Firmware-Version Ihres Monitors.
	Service Tag (Service-Tag)	Zeigt das Service-Tag. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann.HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt.
	Reset Others (Sonstiges rücksetzen)	Setzt alle Einstellungen im Menü Others (Sonstiges) auf die werkseitigen Standardeinstellungen zurück. Drücken Sie zur Auswahl dieser Funktion [√].
	Factory Reset (Werksrücksetzung)	Setzt alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurück.

OSD-Sperre verwenden

Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern.

Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre).

1. Wählen Sie eine der folgenden Optionen.

UltraSharp 27 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle Drehung Farbe Transparenz Display Timer PIP/PBP Verriegeln Menü Tasten USB Menü zurücks. Ein-/Austaste Menü Menü + Ein/Aus Tasten Individualisieren Deaktiviert Weiteres < Beenden

1. Die folgende Meldung erscheint.

Möchten Sie die Menü Tasten wirklich sperren? Hinweise zum Deaktivieren der Taste finden Sie im Benutzerhandbuch. Ja Nein

1. Wählen Sie Ja, um die Tasten zu sperren. Sobald die Tasten gesperrt, wird beim Drücken einer beliebigen Taste das Sperrsymbol angezeigt

Sperren Sie die Tasten mit Hilfe des Joysticks.

Wenn Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, blendet sich ein Menü auf dem Bildschirm ein.

Option wählen:

Wählen Sie eine der folgenden Optionen:

Optionen		Beschreibung
1		Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion.
	Menütasten sperren
2		Sperren Sie mit dieser Option die Ein-/Austaste. Dadurch wird verhindert, dass der Nutzer den Monitor mit der die Ein-/Austaste ausschaltet.
	Ein-/Austaste sperren
3		Sperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten.
	Menütasten und Ein-/Austaste sperren
4		Führen Sie mit dieser Option die integrierte Diagnose aus, siehe Integrierte Diagnose.
	Integrierte Diagnostik

So sperren Sie die Tasten.

Halten Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, bis sich ein Menü auf dem Bildschirm einblendet. Die folgende Tabelle beschreibt die Optionen zur Sperre der Tasten an der Frontblende.

Option wählen:

Optionen DBeschreibung
1		Mit dieser Option entsperren Sie die Bildschirmmenüfunktion.
	Menütasten freigeben
2		Entsperren Sie mit dieser Option die Ein-/Austaste, um den Monitor auszuschalten.
	Ein-/Austaste freigeben
3		Entsperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten.
	Menütasten und Ein-/Austaste freigeben

Ersteinrichtung

Wenn Sie OSD-Elemente von Werksrücksetzung unter Sonstiges wählen, erscheint folgende Meldung:

Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen?

Ja

Nein

Wenn Sie zum Rücksetzen auf die Standardeinstellungen „Ja“ wählen, erscheint folgende Meldung:

U2722D/U2722DX

Wählen Sie 'Ja', um die folgende(n)

Funktion(en) zu aktivieren:

- USB-Aufladung

Ja

Nein

Wenn 'Ja' ausgewählt ist, erhöht sich der Stromverbrauch.

Wenn 'Nein' ausgewählt ist, dann erfüllt das die

Bedingungen von ENERGY STAR.

Individuelle Einstellungen können im Menü geändert werden.

U2722DE

Wählen Sie 'Ja', um die folgende(n) Funktion(en)

zu aktivieren:

• USB-C Ladung immer an

- Sonstige USB-Aufladung

Ja

Nein

Wenn 'Ja' ausgewählt ist, erhöht sich der Stromverbrauch.

Wenn 'Nein' ausgewählt ist, dann erfüllt das die

Bedingungen von ENERGY STAR.

Individuelle Einstellungen können im Menü geändert werden.

Warnmeldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht:

Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 2560x1440, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass der Monitor sich nicht mit dem vom Computer empfangenen Signal synchronisieren kann. Die durch diesen Monitor adressierbaren horizontalen und vertikalen Frequenzbereiche können Sie den Technische Daten des Monitors entnehmen. Der empfohlene Modus beträgt 2560 x 1440.

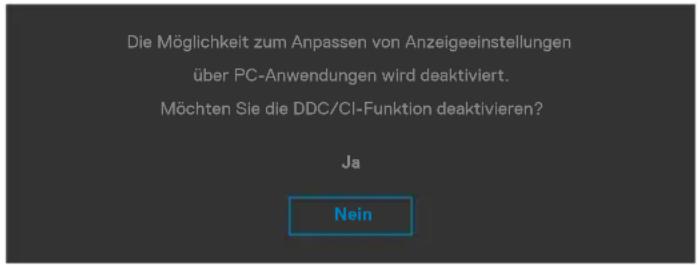

Sie können vor Deaktivierung der DDC/CI-Funktion die folgende Nachricht sehen:

Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein

Wenn der Monitor den Energiesparmodus aufruft, wird folgende Meldung angezeigt:

DELL In den Standby-Modus gehen...

Aktivieren Sie den Computer und wecken Sie den Monitor zum Zugreifen auf das OSD auf.

Wenn Sie eine andere Taste als die Ein-/Austaste drücken, erscheinen je nach ausgewähltem Eingang die folgenden Nachrichten:

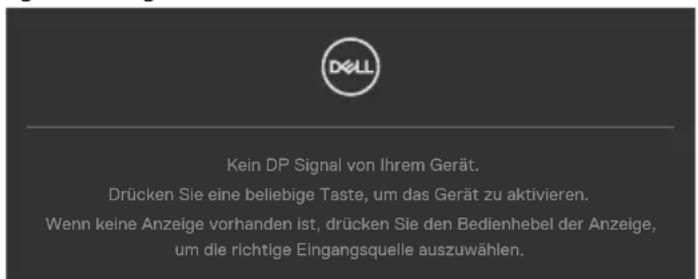

Kein DP Signal von Ihrem Gerät. Drücken Sie eine beliebige Taste, um das Gerät zu aktivieren. Wenn keine Anzeige vorhanden ist, drücken Sie den Bedienhebel der Anzeige, um die richtige Eingangsquelle auszuwählen.

Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist:

• Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist.
• Wenn das USB-C-Kabel an den Monitor angeschlossen ist.

Zu USB-C-Videoeingang wechseln: Ja Nein

Wenn der Monitor mit zwei oder mehr Anschlüssen verbunden und Auto bei Eingangsquelle ausgewählt ist, gelangen Sie zum nächsten Anschluss mit Signal.

Auto USB-C 90W DP HDMI Beenden

Bei der OSD-Elemente im Aus im Bereitschaftsmodus unter Personalisieren erscheint die folgende Meldung:

Ein Wechsel zu dieser Einstellung (ohne D Symbol) erhöht den Stromverbrauch. Möchten Sie fortfahren? Ja Nein

Wenn Sie die Helligkeit über den Standardwert von 75 % hinaus erhöhen, erscheint die folgende Meldung.

Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Möchten Sie fortfahren? Ja Nein

• Wenn der Nutzer „Ja“ wählt, wird die Energiewarnmeldung nur einmal angezeigt.
• Wenn der Nutzer „Nein“ wählt, wird die Energiewarnmeldung erneut angezeigt.
• Die Energiewarnmeldung erscheint nur dann erneut, wenn der Nutzer über das OSD-Menü eine Werksrücksetzung durchführt.

Falls der DP / HDMI / USB-C-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint wie nachstehend dargestellt ein schwebendes Dialogfenster.

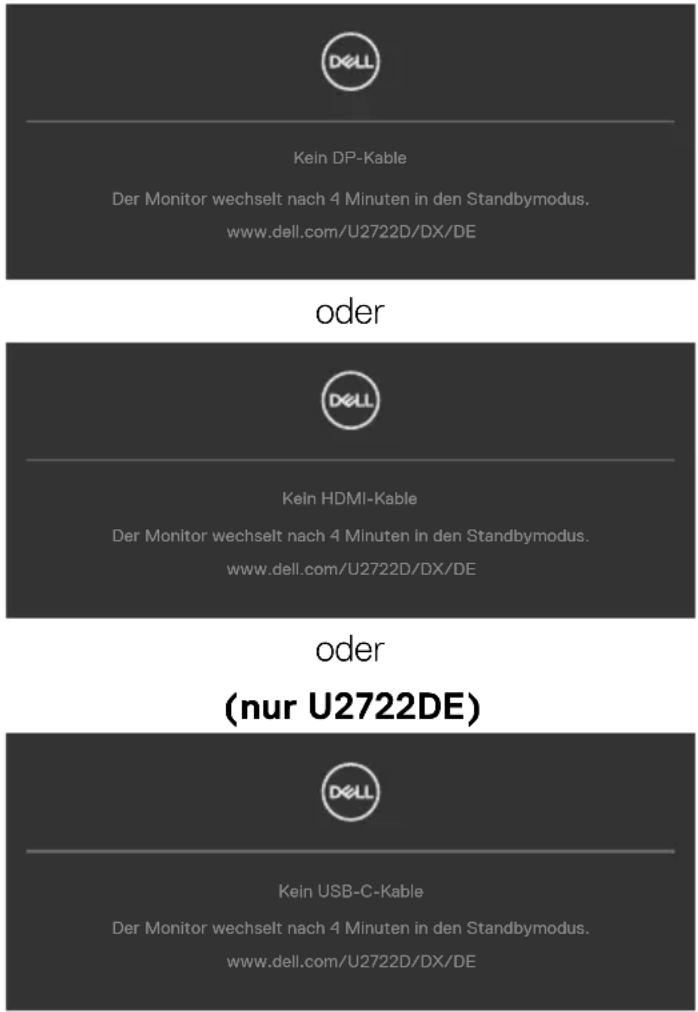

DELL Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U2722D/DX/DE oder DELL Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U2722D/DX/DE oder (nur U2722DE) DELL Kein USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U2722D/DX/DE

Weitere Informationen finden Sie unter Fehlerbehebung.

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8 oder Windows 8.1:

1. Nur bei Windows 8 oder Windows 8.1: Schalten Sie durch Auswahl der Desktop-Kachel zum klassischen Desktop. Bei Windows Vista und Windows 7: Überspringen Sie diesen Schritt.
2. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Screen Resolution (Bildschirmauflösung).
3. Klicken Sie auf die Auswahlliste der Screen Resolution (Bildschirmauflösung) und wählen Sie 2560 x 1440.
4. Klicken Sie auf OK.

Unter Windows 10:

1. Klicken Sie mit der rechten Maustaste auf den Desktop, klicken Sie dann auf Display Settings (Anzeigeeinstellungen).
2. Klicken Sie auf Advanced display settings (Erweiterte Anzeigeeinstellungen).
3. Klicken Sie auf die Auswahlliste von Resolution (Auflösung) und wählen Sie 2560 x 1440.
4. Klicken Sie auf Apply (Übernehmen).

Falls 2560 x 1440 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab:

Falls Sie einen Desktop- oder Notebook-PC von Dell haben:

- Rufen Sie https://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter.

Falls Sie einen Computer (Notebook oder Desktop) von einer anderen Marke als Dell nutzen:

• Rufen Sie die Support-Webseite des Computerherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.

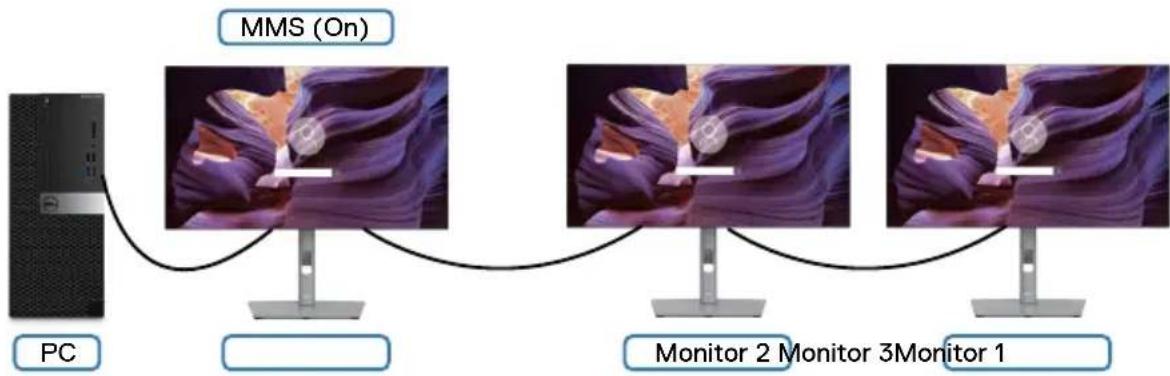

Multi-Monitor Sync ermöglicht mehreren per DisplayPort mittels Daisy-Chain verbundenen Monitoren die Synchronisierung einer vorab definierten Gruppe OSD-Einstellungen im Hintergrund.

Eine OSD-Option, „Multi-Monitor Sync“, ist im Anzeigemenü verfügbar. Hierüber können Sie die Synchronisierung de-/aktivieren.

HINWEIS: MMS wird über die HDMI-Schnittstelle nicht unterstützt.

UltraSharp 27 Monitor Holligkeit/Kontrast Längen-/Seitenverhältnis Engabe-Quelle Scharfe Ferbe Reaktionszeit Display MST PIP/PBP USB-C-Priorisierung USB Multi-Monitor Syno Auf Menö Anzeige zurücks. Aus Individualisieren Weiteres Beenden

Wenn Monitor 2 Multi-Monitor Sync unterstützt, wird die MMS-Option zur Synchronisierung ebenfalls auf On (Ein) gesetzt.

Wenn die Synchronisierung von OSD-Einstellungen zwischen Monitoren nicht bevorzugt wird, kann diese Funktion deaktiviert werden, indem Sie die MMS-Option eines Monitors auf Off (Aus) einstellen.

UltraSharp 27 Monitor Helligkeit/Kontrast Längen-/Seiterverhältnis Eingabe-Quelle Schärfe Farbe Reaktionszeit Display MST Auf PIP/PBP USB-C-Priorisierung Aus USB Multi-Monitor Sync Menü Anzeige zurücks. Individualisieren Weiteros Beenden

Zu synchronisierende OSD-Einstellungen

• Brightness (Helligkeit)
• Contrast (Kontrast)
• Preset Modes (Voreinstellungsmodi)
  • Color Temperature (Farbtemperatur)
• Custom Color (RGB Gain) (Benutzerfarbe (RGB-Verstärkung))
  • Hue (Movie, Game mode) (Farbton (Film-, Spielmodus))
• Saturation (Movie, Game mode) (Sättigung (Film-, Spielmodus))
  • Response Time (Reaktionszeit)
• Sharpness (Schärfe)

Multi-Monitor Sync (MMS) einstellen

Während der ersten Einschaltung oder Verbindung eines neuen Monitors startet die Synchronisierung der Nutzereinstellungen nur bei aktiviertem MMS. Alle Monitore sollten Einstellungen mit Monitor 1 synchronisieren.

UltraSharp 27 Monitor Helligkeit/Kontrast Lingen-/Seitenverhältnis Eingabe-Quelle Schärte Farbe Reactionszern Display MST PIP/PSP USB-C-Friorisierung USB Multi-Monitor Syne Mentä Anzeige zurücks Auf Aus Individualisieren Weiteres Beenden

Nach der ersten Synchronisierung werden nachfolgende Synchronisierungen durch Änderungen an der vorab definierten Gruppe von OSD-Einstellungen von einem beliebigen Knoten in der Kette angesteuert. Jeglicher Knoten kann vor- und nachgeschaltete Änderungen initiieren.

KVM-USB-Schalter einstellen (Nur U2722DE)

So legen Sie den KVM-USB-Schalter als Schnelltaste für den Monitor fest:

1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste.
2. Bewegen Sie den Joystick zur Auswahl von Personalize (Personalisieren).

UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Guelle Ferbe Display PIP/PBP USB Menu Individualisierten Weiteres Direkttaste 1 Direkttaste 2 Direkttaste 3 Direkttaste 4 Direkttaste 5 LED der Ein-/Austaste USB-C Ledung 80W Sonstige USB-Aufledung Personasierten rücksetzen USB-Wechsel Eingabe-Guelle Voreingestellte Modi Helligkeit/Kontrast PIP/PBP An im An Modus Aus im Aus Modus Aus im Standbymodus Beenden

1. Bewegen Sie den Joystick nach rechts, um die markierte Option zu aktivieren.
2. Bewegen Sie den Joystick zum Aktivieren der Option Shortcut Key 1 (Schnelltaste 1) nach rechts.
3. Bewegen Sie den Joystick zur Auswahl von USB Switch (USB-Schalter) nach oben oder unten.

UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Menü Individualisieren Weiteres Direkttaste 1 Direkttaste 2 Direkttaste 3 Direkttaste 4 Direkttaste 5 LED der Ein-/Austaste USB-C Ladung 90W Sonstige USB-Aufadung Personalisieren rücksetzen Voreingestellte Modi Helligkeit/Kontrast Eingabe-Quelle Längen-/Seitenverhältnis Drehung PIP/PBP USB-Wechsel Video tauschen Info Anzeigen Beenden

1. Drücken Sieden Joystick, um die Auswahl zu bestätigen.

HINWEIS: Die KVM-USB-Schalter-Funktion funktioniert nur im BnB-Modus.

Im Folgenden finden Sie Abbildungen verschiedener Anschlussszenarien und deren Einstellungen im USB-Auswahlmenü, die in entsprechenden Farbrahmen dargestellt sind.

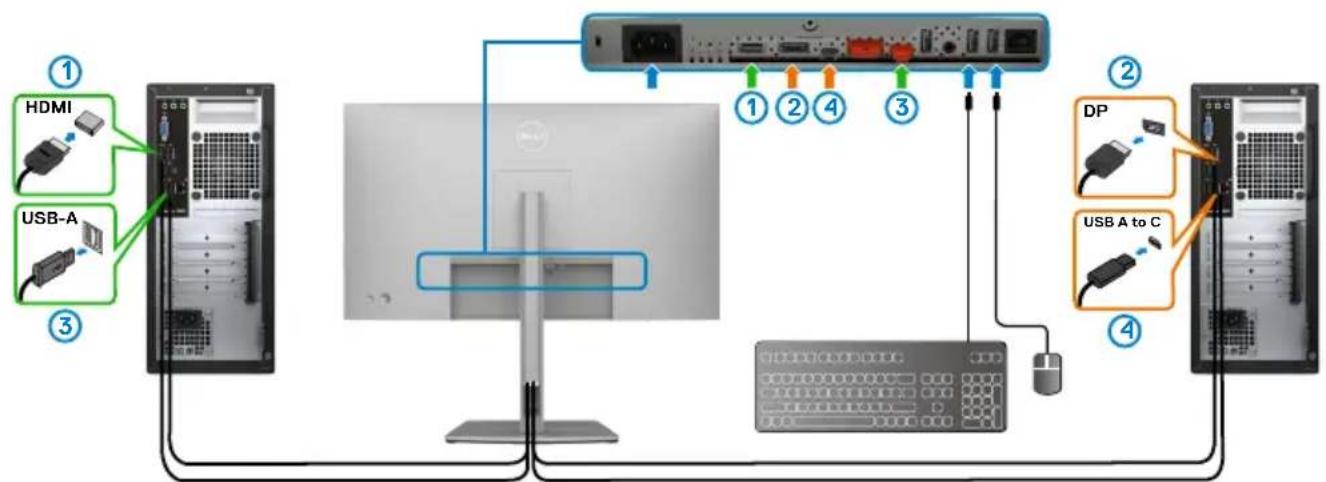

1. Bei Verbindung von HDMI + USB-A zu C mit Computer 1 und DP + USB A zu C mit Computer 2:

HINWEIS: Die USB-C-Verbindung unterstützt derzeit nur Datenübertragung.

Stellen Sie sicher, dass USB-Auswahl für HDMI auf USB-C 2 und DP auf USB-C 1 ⇌ 90 W eingestellt ist.

UltraSharp 27 Monitor Helligkeit/Kontrast DP zuweisen zu USB-C1 >90W Eingabe-Quelle HDMI zuweisen zu USB-C1 >90W Farbe Display PIP/P&P USB Menü Individualisierten Weiteres Beenden

1. Bei Anschluss von HDMI + USB-A zu C mit Computer 1 und USB-C mit Computer 2:

HINWEIS: Die USB-C-Verbindung unterstützt derzeit Video- und Datenübertragung.

Stellen Sie sicher, dass USB Selection (USB-Auswahl) für HDMI auf USB-C 2 eingestellt ist.

UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP USB Menü Individuellieren Weiteres DP zuwelsen zu HDMI zuwelsen zu USB-C1 90W USB-C1 00W Beenden

HINWEIS: Da der Anschluss USB-C den DisplayPort Alternate Mode unterstützt, muss USB-Auswahl für USB-C nicht eingerichtet werden.

HINWEIS: Beim Anschluss an verschiedene, oben nicht gezeigte Video-Eingangsquellen gehen Sie auf die gleiche Weise vor, um die richtigen Einstellungen für USB-Auswahl zur Paarung der Anschlüsse vorzunehmen.

Auto-KVM einstellen (Nur U2722DE)

Folgen Sie den nachstehenden Anweisungen, um Auto-KVM für Ihren Monitor einzurichten:

1. Stellen Sie sicher, dass PIP/PBP Mode (BiB/BnB-Modus) auf Off (Aus) eingestellt ist.

UltraSharp 27 Monitor Helligkeit/Kontrast Eingabe-Guelle Farbe Display PIP/PBP USB Menu Individualisieren Welteres PIP/PBP-Modus Aus PIP/PBP (Sub) USB-Wechsel Video tauschen Kontrast (Sub) 75 Beenden

1. Stellen Sie sicher, dass Auto Select (Auto-Auswahl) auf On (Ein) und Auto Select for USB-C (Auto-Auswahl für USB-C) auf Ja eingestellt ist.

UltraSharp 27 Monitor Helligkeit/Kantrast USB-C 90W Eingabe-Quelle DP Farbe HDMI Display Autom. wählen Auf PIP/PBP Auto-Auswahl für USB-C Abfrage für mehr. Eingänge USB Eingänge umbenennen USB-C 90W Menü Eingabe-Quelle zurücks. Individualisieren Weiteres Beenden

UltraSharp 27 Monitor Helligkeit/Kontrast USB-C 90W Eingabe-Quelle DP Farbe HDMI Display Autom. wählen Abfrage für mehr. Eingänge PIP/PGP Auto-Auswahl für USB-C Auf USB Eingänge umbenennen Aus Menü Eingabe-Quelle zurücks Individuellearen Weiteres Beenden

1. Stellen Sie sicher, dass die USB-Anschlüsse und die Videoeingänge entsprechend gepaart sind.

UltraSharp 27 Monitor Helligkeit/Kontrast DP zuwelsen zu USB-C1 90W Eingabe-Guelis HDMI zuwelsen zu USB-C1 90W Farbe Display PIP/PBP USB Menü Individualisieren Weiteres Beenden

HINWEIS: Bei einer Verbindung über USB-C ist keine weitere Einrichtung erforderlich.

Fehlerbehebung

WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise.

Selbsttest

Der Monitor bietet eine Selbsttest-Funktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Führen Sie anhand der folgenden Schritte den Monitorselbsttest durch, falls Monitor und Computer richtig verbunden sind, der Monitorbildschirm aber dunkel bleibt:

1. Schalten Sie Computer und Monitor aus.
2. Trennen Sie das Videokabel von der Rückseite des Computers. Ziehen Sie vor Gewährleistung eines angemessenen Selbsttests alle digitalen und analogen Kabel an der Rückseite des Computers ab.
3. Schalten Sie den Monitor ein.

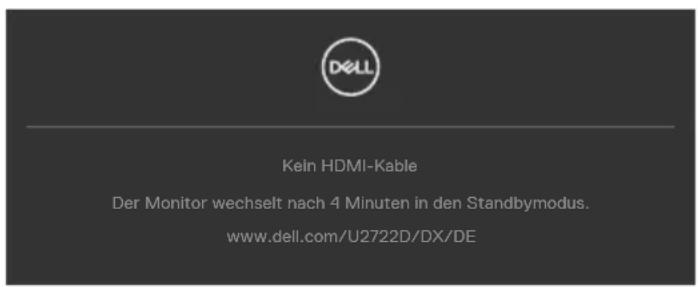

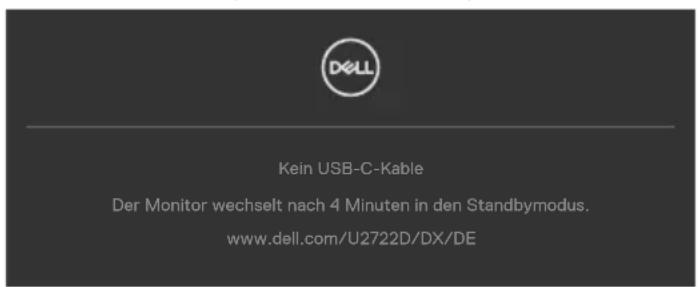

Das schwebende Dialogfenster sollte am Bildschirm angezeigt werden (auf schwarzem Hintergrund), falls der Monitor kein Videosignal erkennen kann und richtig funktioniert. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm.

KEIN DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/U2722D/DX/DE

oder

DELL Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/U2722D/DX/DE

oder

(nur U2722DE)

KEIN USB-C-Kable Der Monitor wechselt nach 4 Minuten in den Standbmodus. www.dell.com/U2722D/DX/DE

1. Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist.
2. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein.

Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert.

Integrierte Diagnostik

Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht.

Display Info

So führen Sie die integrierte Diagnose aus:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Halten Sie die Taste 5 vier Sekunden gedrückt, bis ein Menü am Bildschirm angezeigt wird.
3. Heben Sie mit dem Joystick die Option Diagnostik hervor und drücken Sie zum Starten der Diagnose die Joystick-Taste. Ein grauer Bildschirm erscheint.
4. Prüfen Sie, ob der Bildschirm Defekte oder Anomalien aufweist.
5. Betätigen Sie den Joystick einmal, bis ein roter Bildschirm angezeigt wird.
6. Prüfen Sie, ob der Bildschirm Defekte oder Anomalien aufweist.
7. Wiederholen Sie die Schritte 5 und 6, bis der Bildschirm grüne, blaue, schwarze und weiße Farben anzeigt. Achten Sie auf Anomalien oder Defekte.

Der Test ist abgeschlossen, sobald ein Textbildschirm erscheint. Betätigen Sie zum Verlassen erneut den Joystick.

Falls Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmanomalien feststellen funktioniert der Monitor richtig. Prüfen Sie Videokarte und Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen über gängige Monitorprobleme und mögliche Abhilfemaßnahmen:

Allgemeine Symptome	Was Sie erleben	Mögliche Lösungen
Kein Video/ Betriebs-LED leuchtet nicht	Kein Bild · Stellen	Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.· Prüfen Sie mit einem anderen Elektrogerät, ob die Steckdose richtig funktioniert.· Vergewissern Sie sich davon, dass die Ein-/ Austaste richtig gedrückt wurde.· Stellen Sie sicher, dass im MenüEingangsquelle die richtige Eingangsquelle ausgewählt ist.
Kein Video/ Betriebs-LED leuchtet	Kein Bild oder keine Helligkeit	· Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.· Führen Sie einen Monitorselbsttest durch.· Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte.· Führen Sie die integrierte Diagnose aus.· Stellen Sie sicher, dass im MenüEingangsquelle die richtige Eingangsquelle ausgewählt ist.
Fehlende Pixel LCD-Bildschirm weist Punkte auf		· Schalten Sie das Gerät aus und wieder ein.· Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann.· Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell-Support-Seite unter:https://www.dell.com/pixelguidelines.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	· Schalten Sie das Gerät aus und wieder ein.· Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann.· Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell-Support-Seite unter:https://www.dell.com/pixelguidelines.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	· Setzen Sie den Monitor auf die Werkseinstellungen zurück.· Passen Sie Helligkeit und Kontrast über das Bildschirmmenü an.
Sicherheitsrelevante Probleme	Sichtbare Anzeichen von Rauch oder Funken	Führen Sie keine Schritte zur Fehlerbehebung durch.Wenden Sie sich umgehend an Dell.
Intermittierende Probleme	Fehlfunktionen treten gelegentlich auf	Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Ermitteln Sie anhand des Monitorselbsttests, ob das intermittierende Problem im Selbsttestmodus auftritt.
Fehlende Farbe Bild mit fehlender Farbe		Führen Sie einen Monitorselbsttest durch.Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist.Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte.
Falsche Farbe Bildfarbe ist nicht gut		Probieren Sie verschiedene Preset Modes (Voreingestellte Modi) im OSD Color (Farbe)-Einstellungen.Passen Sie den R/G/B-Wert unter Benutzerfarbe im Menü Farbe an.Andern Sie Eingangsfarbformat im Menü Farbe in PC RGB oder YCbCr.Führen Sie die integrierte Diagnose aus.
Memory-Effekt durch ein statische Bild, das lange Zeit am Monitor angezeigt wurde.	Blasse Schatten durch am Bildschirm angezeigte statische Bilder	Schalten Sie den Bildschirm nach einigen Minuten Inaktivität aus. Diese können in den Energieoptionen von Windows oder der Energiespareinstellung von Mac angepasst werden.Verwenden Sie alternativ einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifische Probleme

Problem Was Sie	erleben	Mögliche Lösungen
Anzeige am Bildschirm ist zu klein	Bild ist am Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich	Prüfen Sie die Einstellung Seitenverhältnis im Bildschirmmenü Anzeige.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Der Monitor kann über die Tasten an der Frontblende nicht angepasst werden	Das Bildschirmmenü erscheint nicht am Bildschirm	Schalten Sie den Monitor aus, ziehen Sie das Monitornetzkabel, schließen Sie es wieder an und schalten Sie den Monitor erneut ein.
Kein Eingangssignal bei Betätigung von Bedienelementen	Kein Bild, die LED ist weiß	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste an der Tastatur drücken.Prüfen Sie, ob das Signalkabel richtig angeschlossen ist. Schließen Sie das Signalkabel bei Bedarf erneut an.Setzen Sie Computer oder Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Das Bild kann die Höhe oder Breite des Bildschirms nicht ausfüllen	Aufgrund unterschiedlicher Videoformate (Seitenverhältnisse) von DVDs zeigt der Monitor möglicherweise kein Vollbild an.Führen Sie die integrierte Diagnose aus.
Kein Bild bei Verwendung einer DP-Verbindung mit dem PC	Schwarzer Bildschirm	Stellen Sie sicher, für welchen DP-Standard (DP 1.1a oder DP 1.4) Ihre Grafikkarte zertifiziert ist. Laden Sie den aktuellsten Grafikkartentreiber herunter und installieren Sie ihn.Einige DP-1.1a-Grafikkarten können DP-1.4-Monitore nicht unterstützen. Rufen Sie das Bildschirmmenü auf und halten Sie unter Eingangsquelle 8 Sekunden lang die Joystick-Taste DP-Auswahl gedrückt. Dadurch wechselt die Monitoreinstellung von DP 1.4 zu DP 1.1a.
Problem Was Sie erleben	Mögliche Lösungen
Kein Bild bei Verwendung einer USB-C-Verbindung mit Computer, Laptop usw. (nur U2722DE)	Leeranzeige · Stellen Sie sicher, ob die USB-C-Schnittstelle des Gerätes den DP Alternate Mode unterstützen kann.· Vergewissern Sie sich, ob das Gerät eine Ladeleistung von mehr als 90 W benötigt.· Die USB-C-Schnittstelle des Gerätes kann den DP Alternate Mode nicht unterstützen.· Stellen Sie Windows auf den Projektionsmodus ein.· Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist.
Keine Aufladung bei Verwendung einer USB-C-Verbindung mit Computer, Notebook usw. (nur U2722DE)	Keine Aufladung · Stellen Sie sicher, dass das Gerät eines der Ladeprofile 5 V/15 V/20 V unterstützen kann.· Prüfen Sie, ob das Notebook ein Netzteil mit >90 W benötigt.· Falls das Notebook ein Netzteil mit >90 W benötigt, wird es möglicherweise nicht mit der USB-C-Verbindung aufgeladen.· Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden.· Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist.
Intermittierendes Aufladen bei Verwendung der USB-C-Verbindung mit Computer, Notebook usw. (nur U2722DE)	Intermittierendes Aufladen	· Prüfen Sie, ob die maximale Leistungsaufnahme des Gerätes mehr als 90 W beträgt.· Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden.· Vergewissern Sie sich, dass das USB-C-Kabel nicht beschädigt ist.
Kein Bild bei Verwendung von USB-C MST	Schwarzer Bildschirm oder 2. DUT ist nicht Prime-Modus	· USB-C-Eingang, OSD-Menü aufrufen, unter Anzeigeinfo prüfen, dass Linkrate HBR2 oder HBR3 ist; falls Linkrate HBR2 ist, sollte zum Einschalten von MST USB-C-zu-DP-Kabel verwendet werden.
Problem Was Sie	erleben	Mögliche Lösungen
Keine Netzwerkverbindung	Netzwerk unterbrochen oder intermittierend	Sicherstellen, dass Datenpriorität im Bildschirmmenü ausgewählt ist. Bei Netzwerkverbindung nicht über Ein-/Austaste ein-/ausschalten, sondern eingeschaltet lassen.
Der LAN-Anschluss funktioniert nicht (nur U2722DE)	Problem mit Betriebssystemeinstellung und Kabelanschluss	Stellen Sie sicher, dass das aktuellste BIOS und die neuesten Treiber für Ihren Computer installiert sind.Vergewissern Sie sicher, dass RealTek Gigabit Ethernet Controller im Geräte-Manager von Windows installiert ist.Falls Ihr BIOS Setup über eine Option zur Aktivierung/Deaktivierung von LAN/GbE verfügbar, stellen Sie sicher, dass dies aktiviert ist.Vergewissern Sie sicher, dass das Netzwerkkabel sicher an Monitor und Hub/Router/Firewall angeschlossen ist.Prüfen Sie die Status-LED des Netzwerkkabels zur Bestätigung der Konnektivität. Schließen Sie beide Enden des Netzwerkkabels erneut an, wenn die LED nicht leuchtet.Schalten Sie zunächst den Computer aus und trennen Sie Type-C-Kabel und Netzkabel des Monitors. Schalten Sie den Computer ein, schließen Sie das Netzkabel und Type-C-Kabel des Monitors an.

Spezifische Probleme mit Universal Serial Bus (USB)

Spezifische Symptome	Was Sie erleben	Mögliche Lösungen
USB-Schnittstelle funktioniert nicht	USB-Peripherie funktioniert nicht	Prüfen Sie, ob Ihr Display eingeschaltet ist.Schließen Sie das Upstream-Kabel erneut an Ihrem Computer an.Schließen Sie die USB-Peripherie (Downstream-Anschluss) erneut an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer ein.Bestimmte USB-Geräte, wie externe Festplatten, benötigen mehr Strom: verbinden Sie das Laufwerk direkt mit dem Computer.
USB-3.2-Super-speed-Schnittstelle ist langsam.	USB-3.2-Super-speed-Peripherie funktioniert langsam oder gar nicht	Prüfen Sie, ob Ihr Computer USB 3.0 unterstützt.Einige Computer haben USB-3.0-, USB-2.0- und USB-1.1-Anschlüsse. Achten Sie darauf, dass der richtige USB-Anschluss verwendet wird.Schließen Sie das Upstream-Kabel erneut an Ihrem Computer an.Schließen Sie die USB-Peripherie (Downstream-Anschluss) erneut an.Starten Sie den Computer ein.
Kabellose USB-Peripherie funktioniert nicht mehr, wenn ein USB-3.0-Gerät angeschlossen wird	Kabellose USB-Peripherie reagiert langsam oder funktioniert nur bei geringerer Entfernung zwischen Peripherie und Empfänger	Vergrößern Sie den Abstand zwischen USB-3.0-Peripheriegeräten und kabellosem USB-Empfänger.Positionieren Sie Ihren kabellosen USB-Empfänger möglichst nah an den kabellosen USB-Peripheriegeräten.Positionieren Sie den kabellosen USB-Empfänger mit Hilfe eines USB-Verlängerungskabels so weit wie möglich vom USB-3.0-Anschluss entfernt.
USB funktioniert nicht	Keine USB-Funktionalität	Beachten Sie die Kopplungstabelle zu Eingangsquelle und USB.

Anhang

FCC-Hinweise (nur USA) und andere regulatorische Informationen

FCC-Hinweise und andere regulatorische Informationen finden Sie auf der Website zur Richtlinienkonformität unter https://www.dell.com/regulatory_compliance.

Dell kontaktieren

Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800-999-3355) an.

EU-Produktdatenbank für Energieetikett und Produktinformationsblatt

U2722D: https://eprel.ec.europa.eu/qr/414149

U2722DE: https://eprel.ec.europa.eu/qr/414156

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktdaten auf Ihrer Rechnung, Ihrem Lieferschein oder im Dell-Produktkatalog.

Dell bietet verschiedene Internet- und Telefon-basierte Support- und Service-Optionen. Die Verfügbarkeit variiert je nach Land und Produkt, möglicherweise sind einige Dienste in Ihrer Region nicht verfügbar.

So erhalten Sie Online-Support-Inhalt für Ihren Monitor:

Siehe https://www.dell.com/support/monitors.

So kontaktieren Sie Dell bei Vertriebs-, Support- und Kundendienstanfragen:

1. Rufen Sie https://www.dell.com/support auf.
2. Verifizieren Sie Ihr Land oder Ihre Region über das Land/Region-Auswahlmenü in der unteren rechten Bildschirmecke.
3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt.
4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen.
5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell.
