Produkttyp	MIDI-Controller-Keyboard mit 49 anschlagdynamischen Tasten
Modell	iKeyboard 5X
Marke	ICON Pro Audio
Tastenanzahl	49
Anschlagsdynamik	Ja (anschlagempfindlich)
Fader	1 beleuchteter LED-Fader (Kanal/Master)
Encoder	1 Doppelfunktion-Drehregler (Drücken & Drehen) mit 11-Segment LED
Transportsteuerung	Play, Stop, Rec, Rewind, Fast Forward, Loop
Automatisierung	Read, Write Tasten
Modulationsrad	Ja (Jog-Rad)
Pitchrad	Ja (Pitch-Jog-Rad, federt zurück)
Oktaventasten	Ja (Hoch/Runter)
Transponierung	Ja (gedrückt halten + Taste für Sprung)
Track/Bank Tasten	Track < >, Bank < >
Pedaleingänge	1x Sustain (1/4"), 1x Expression (1/4")
MIDI-Ausgang	1x 5-pol DIN
USB	2.0 (Typ B)
Stromversorgung	USB-Bus oder optionales 7V/1A Netzteil
Gehäuse	Robustes Metallgehäuse mit Kensington-Schloss
Kompatibilität	Windows XP/Vista/7/8/10 (32/64 Bit), Mac OS (Intel)
Software	iMap™ zur MIDI-Zuordnung und Firmware-Upgrade
Protokolle	Mackie Control, HUI
Lieferumfang	iKeyboard 5X, Kurzanleitung, USB-Kabel
Reinigung	Mit feuchtem Tuch reinigen
Sicherheitshinweis	Nicht Regen oder Feuchtigkeit aussetzen; Netzstecker bei Gewitter ziehen
Reparatur	Nur durch qualifiziertes Fachpersonal; keine vom Benutzer wartbaren Teile im Innern

Häufig gestellte Fragen - iKeyboard 5X icon

Wie schließe ich das iKeyboard 5X an meinen Computer an?

Verbinden Sie das Keyboard über das mitgelieferte USB-Kabel mit einem freien USB-Port Ihres Computers. Der Treiber wird automatisch erkannt (bei Windows ggf. Treiber von der Webseite installieren).

Welche DAWs werden unterstützt?

Das iKeyboard 5X ist mit den meisten gängigen DAWs kompatibel, darunter Cubase, Nuendo, Logic Pro, Ableton Live, Pro Tools, Studio One, Reason, Bitwig und Samplitude. Es nutzt die Mackie Control- und HUI-Protokolle.

Wie kann ich die MIDI-Zuordnung anpassen?

Laden Sie die iMap™-Software von der ICON-Webseite herunter und installieren Sie sie. Verbinden Sie das Keyboard, öffnen Sie iMap, wählen Sie die gewünschte Steuerung aus und weisen Sie MIDI-Kanal und CC-Nummer zu. Klicken Sie auf 'Send Data', um die Einstellungen zu übertragen.

Kann ich die Polarität des Sustain-Pedals umkehren?

Ja, öffnen Sie die iMap-Software, klicken Sie auf das Sustainpedal-Logo und wählen Sie 'umkehren' aus dem Menü. Senden Sie die Daten, um die Änderung zu übernehmen.

Was tun, wenn das Keyboard nicht erkannt wird?

Stellen Sie sicher, dass das USB-Kabel richtig eingesteckt ist. Versuchen Sie einen anderen USB-Port oder starten Sie den Computer neu. Installieren Sie ggf. den aktuellen Treiber von der ICON-Webseite. Prüfen Sie in den MIDI-Einstellungen Ihrer DAW, ob das Gerät aufgeführt ist.

Wie setze ich das iKeyboard 5X auf die Werkseinstellungen zurück?

Öffnen Sie die iMap-Software und laden Sie die Datei 'Factory Default' (Originaleinstellung). Klicken Sie auf 'Send Data', um die Werkseinstellungen auf das Keyboard zu übertragen.

Kann ich das Keyboard ohne Computer nutzen?

Das iKeyboard 5X ist primär als USB-MIDI-Controller konzipiert. Es kann jedoch über den MIDI-Ausgang an externe Synthesizer oder Soundmodule angeschlossen werden, benötigt aber zur Stromversorgung entweder USB oder das optionale Netzteil.

Wie reinige ich das iKeyboard 5X richtig?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Vermeiden Sie aggressive Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.

Ist ein Netzteil erforderlich?

Nein, das Keyboard wird standardmäßig über USB mit Strom versorgt. Ein optionales 7V/1A Netzteil kann verwendet werden, falls die USB-Stromversorgung nicht ausreicht (z.B. bei langen Kabeln oder vielen USB-Geräten).

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: das iKeyboard 5X MIDI-Keyboard, eine Kurzanleitung und ein USB 2.0-Kabel.

BEDIENUNGSANLEITUNG iKeyboard 5X icon

ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen. Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Der Blitz mit Pfeilspitze im gleichseitigen Dreieck soll den Anwender vor nichtisolierter "gefährlicher Spannung" im Geräteinnern warnen. Diese Spannung kann so hoch sein, dass die Gefahr eines Stromschlags besteht. Das Ausrufezeichen im gleichseitigen Dreieck soll den Anwender auf wichtige Bedienungs- und Wartungsanleitungen aufmerksam machen, die im mitgelieferten Informationsmaterial näher beschrieben werden.

Wichtige Sicherheitsvorkehrungen

1. Lesen Sie alle Anleitungen, bevor Sie das Gerät in Betrieb nehmen.
2. Bewahren Sie diese Anleitungen für den späteren Gebrauch gut auf.
3. Bitte treffen Sie alle beschriebenen Sicherheitsvorkehrungen.
4. Befolgen Sie die Anleitungen des Herstellers.
5. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Feuchtigkeit.
6. Verwenden Sie zur Reinigung des Geräts nur ein feuchtes Tuch.
7. Blockieren Sie keine Belüftungsöffnungen. Nehmen Sie den Einbau des Geräts nur entsprechend den Anweisungen des Herstellers vor.
8. Bauen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeklappen, Öfen oder anderen Geräten (inklusive Verstärkern) ein, die Hitze erzeugen.
9. Setzen Sie die Sicherheitsfunktion des polarisierten oder geerdeten Steckers nicht außer Kraft. Ein polarisierter Stecker hat zwei flache, unterschiedlich breite Pole. Ein geerdeter Stecker hat zwei flache Pole und einen dritten Erdungsstift. Der breitere Pol oder der dritte Stift dient Ihrer Sicherheit. Wenn der vorhandene Stecker nicht in Ihre Steckdose passt, lassen Sie die veraltete Steckdose von einem Elektriker ersetzen.
10. Schützen Sie das Netzkabel dahingehend, dass niemand darüber laufen und es nicht geknickt werden kann. Achten Sie hierbei besonders auf Netzstecker, Mehrfachsteckdosen und den Kabelanschluss am Gerät.
11. Ziehen Sie den Netzstecker des Geräts bei Gewittern oder längeren Betriebspausen aus der Steckdose.
12. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Eine Wartung ist notwendig, wenn das Gerät auf irgendeine Weise, beispielsweise am Kabel oder Netzstecker beschädigt wurde, oder wenn Flüssigkeiten oder Objekte in das Gerät gelangt sind, es Regen oder Feuchtigkeit ausgesetzt war, nicht mehr wie gewohnt betrieben werden kann oder fallen gelassen wurde.

Inhalt

Einführung 4

Lieferumfang....4

So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem

persönlichen Konto....5

Eigenschaften....6

Layout Deckplatte....7

Layout Geräterückseite 9

Erste Schritte....10

Schließen Sie iKeyboard X System an....10

Cubase 11

Nuendo....12

Logic Pro 13

Samplitude....14

Bitwig....16

Reason 17

Reaper....18

Studio One....19

Ableton Live....20

Pro Tools....21

Laden Sie den Windows-Treiber von Ihrer persönlichen

Benutzerseite unter www.iconproaudio.com herunter....23

iMap ^TM Software-Installation für Windows .....24

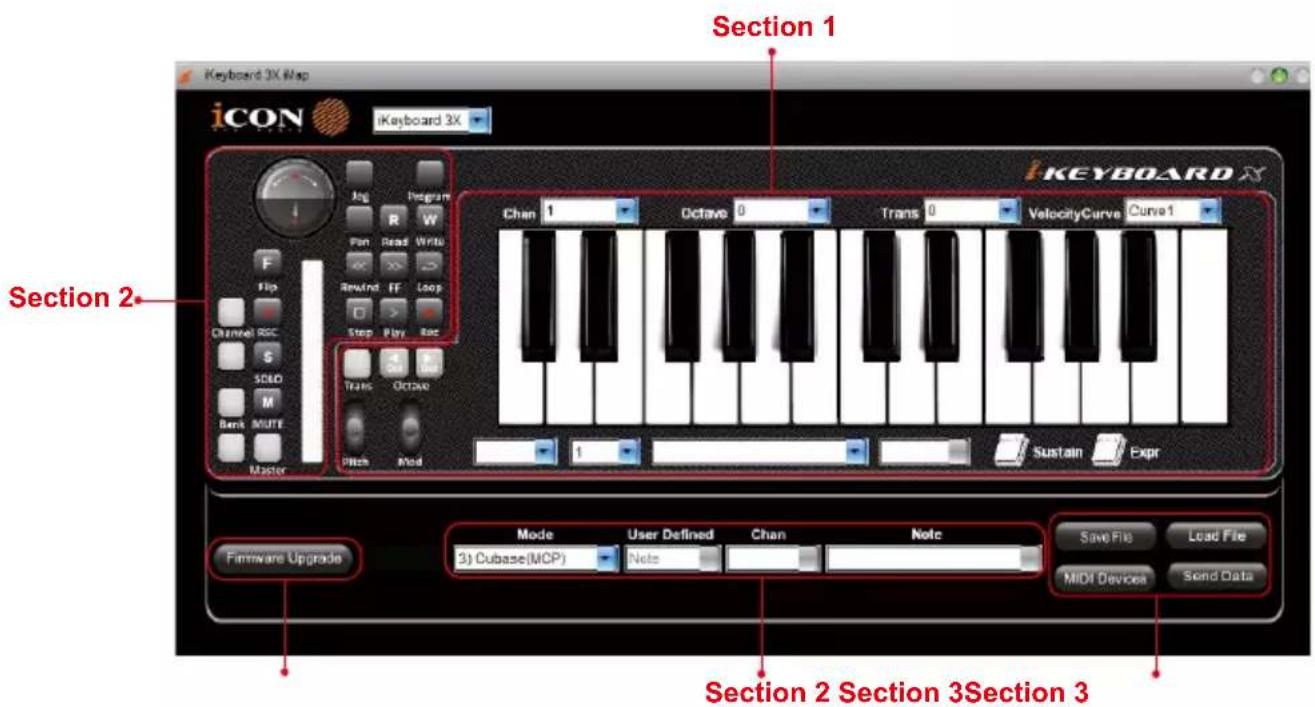

MIDI-Funktionen mit iMap ^TM zuweisen 26

iMap ^TM iKeyboard X Software-Bedienfeld....26

Rückstellung zu den Werkseinstellungen....33

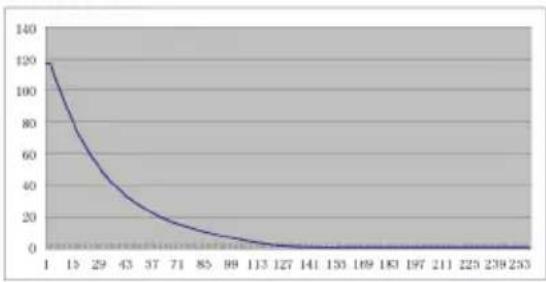

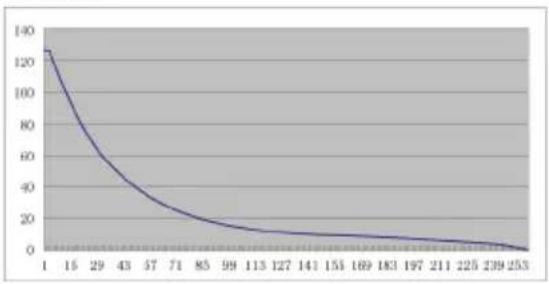

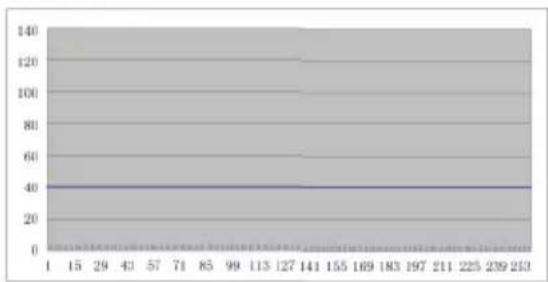

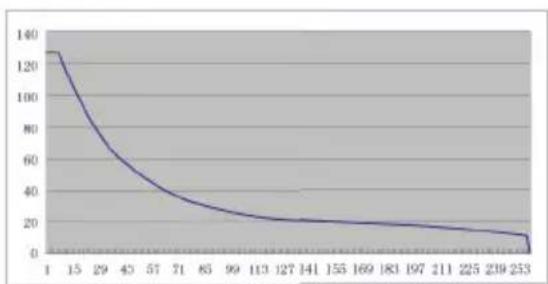

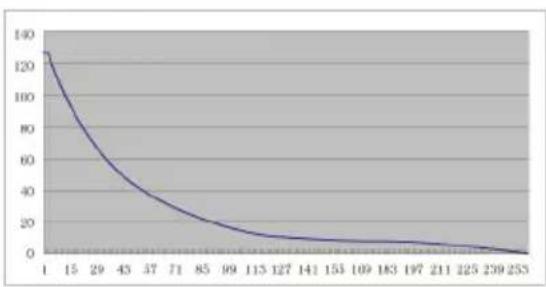

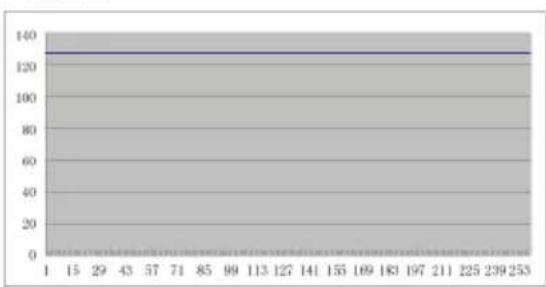

Geschwindigkeitskurve....34

Anhang A....35

Technische Daten....37

Wartung und Reparatur....38

Einführung

Vielen Dank, dass Sie sich für den ICON iKeyboard X USB/MIDI-Controllerkeyboard. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben.

Auf den folgenden Seiten finden Sie eine detaillierte Beschreibung des iKeyboard X USB/MIDI-Controllerkeyboard sowie einen Überblick über die Bedienelemente auf der Vorder- und Rückseite des Geräts, eine Schritt-für-Schritt Anleitung für Setup und Betrieb, sowie sämtliche technischen Details.

Bitte registrieren Sie das Produkt unter dem folgenden Link auf unserer Website: www.iconproaudio.com/registration.

Befolgen Sie dazu Schritt für Schritt das Verfahren. Beginnen Sie mit der Eingabe der Seriennummer des Geräts sowie Ihrer persönlichen Daten usw. Indem Sie Ihr Produkt online registrieren, könnenSieunserenServiceundKundendienstdurchunsereKundendienstzentraleüber unsere Website unterwww.iconproaudio.com in Anspruch nehmen.Außerdem werden alle für Ihr Konto registrierten Produkte auf Ihrer persönlichen Produktseite aufgeführt, wo Sie aktuelle Informationen wie Firmware-/Treiber-Upgrades, Software-Bundles, Benutzerhandbücher usw. für Ihr Gerät herunterladenkönnen.

Wie bei den meisten elektronischen Geräten empfehlen wir Ihnen dringend, die Originalverpackung aufzubewahren. In dem unwahrscheinlichen Fall, dass das Produkt zur Reparatur eingeschickt werden muss, ist die Originalverpackung (oder ein gleichwertiger Ersatz) erforderlich

Mit entsprechender Pflege und ausreichender Luftzirkulation werden Sie Ihr iKeyboard X USB/MIDI-Controllerkeyboard viele Jahre lang problemlos betreiben können. Wir empfehlen, dass Sie Ihre Seriennummer in dieser Bedienungsanleitung notieren, um eventuell später darauf zurückgreifen zu können.

Lieferumfang

- iKeyboard 3X / iKeyboard 4X / iKeyboard 5X / iKeyboard 6X / iKeyboard 8X - Tastiera controller MIDI USB a 25 / 37 / 49 / 61 / 88 stile piano sensibili alla dinamica x 1

• Kurzanleitung x 1
• USB 2.0 Kabel x 1

So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto

1. Überprüfen Sie die Seriennummer IhresGeräts

Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code

Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“.

Daraufhin wird eine Meldung mit den Daten Ihres Geräts wie dem Modellnamen und der Seriennummer angezeigt. – Klicken Sie auf „Register this device to my account“ oder wenden Sie sich unseren Kundendienst, falls eine andere Meldung angezeigt wird

2. Melden Sie sich als bestehender Benutzer bei Ihrer persönlichen Benutzerseite an oder registrieren Sie sich als neuer Benutzer

Bestehender Benutzer: Melden Sie sich bei Ihrer persönlichen Benutzerseite an, indem Sie Ihren Benutzernamen und Ihr Passwort eingeben.

Neuer Benutzer: Klicken Sie auf „Sign Up“ und geben Sie alle Informationen ein.

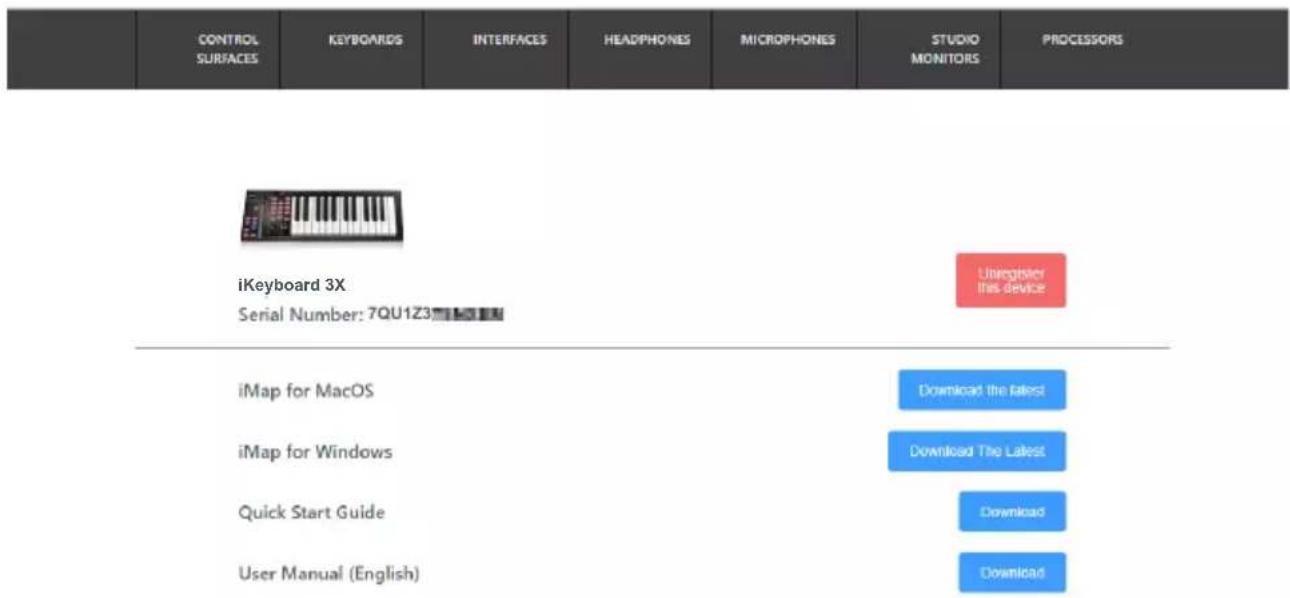

3. Laden Sie alle nützlichen Materialien herunter

Auf dieser Seite werden alle für Ihr Konto registrierten Geräte angezeigt. Jedes Produkt wird zusammen mit allen verfügbaren Dateien wie Treiber, Firmware, Benutzerhandbuch in verschiedenen Sprachen sowie Software-Bundles zum Herunterladen aufgeführt. Stellen Sie sicher, dass Sie die erforderlichen Dateien wie zum Beispiel Treiber heruntergeladen haben, bevor Sie mit der Installation des Geräts beginnen.

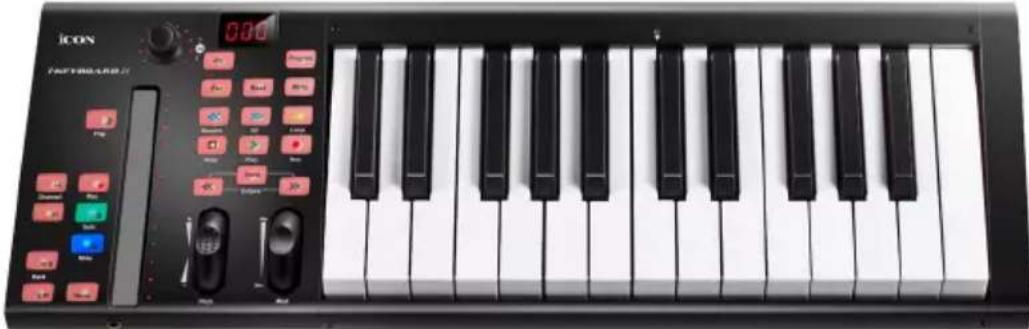

Eigenschaften

- Der leistungsstarke Controller ist mit Mackie Control und HUI-Protokoll ausgestattet und kann leicht eingestellt werden

- Beleuchteter LED-Überblendregler reagiert in Echtzeit mit DAW. Automatische Synchronisation mit anderem Kanalwert beim Umschalten von Kanälen.

- Encoder-Knopf mit Doppelfunktion (drücken und drehen)

• 11-stellige LED-Fassung für die Regler, um deren Position anzuzeigen

• Anschlagsempfindliche Piano-Tastatur

- Pitch Touchpad zur gleitenden Tonhöhenanpassung

• Modulations- und Pitch-Jog-Rad

• 3-Segment LED-Anzeige

• 18 zuweisbare LED-beleuchtete Tasten

• Tasten zum Hoch-/Runtertransponieren

• TRS-Anschlüsse für Expression-& Sustain-Pedal

• Polarität des Sustainpedal-Anschlusses umkehrbar

- Kompatibel mit Mac OS (Intel-Mac) und Windows XP, Vista (32-Bit/64-Bit), Windows 7 (32-Bit/64-Bit), Windows 8 (32-Bit/64-Bit) & Windows 10 (32-bit/64-bit)

• USB 2.0 Konnektivität

• Mackie-HUI-Protokoll für Pro Tools eingebaut

- Inklusive iMap™ Software für einfaches Mapping der MIDI-Funktionen.

- Firmware-Upgrade, einfach erhältlich über eine USB-Verbindung und die iMap-Software

- Robustes Metallgehäuse mit Kensington Schlossport

Layout Deckplatte

Hinweis: Funktionen arbeiten leicht unterschiedlich zwischen DAWs. Lesen Sie die einzelnen Funktionen bitte in der Bedienungsanleitung Ihres DAW nach. Die folgende Beschreibung basiert auf den Funktionen in Apple Logic.

1. 25/37/49/61/88-tönige Tastenregler

25/37/49/61/88-tönige anschlagempfindliche Tastenregler mit Pianofunktion.

2. Beleuchteter LED-Überblendregler zur Steuerung der Kanal-/Master-Überblendregler des DAW

Der Überblendregler kann zur Einstellung der Parameter unterschiedlicher Kanäle benutzt werden. Drücken Sie die Umschalter „Track“ oder „Bank“ zum Umschalten zwischen Kanälen. Drücken Sie „Master“, damit schaltet der Überblendregler zur Steuerung der Parameter des Masterkanals um.

3. Encoder mit Doppelfunktion

Der Encoder mit Doppelfunktion funktioniert als Drucktaste und Drehknopf.

Durch Drücken eines Encoders können Betriebsmodi oder Displayanzeigen über der Kanalleiste geändert werden. Durch Drehen eines Encoders können je nach zugewiesener Funktion die Schwenkung und das Übertragungsniveau des Kanals oder Plug-In Parameter eingestellt werden.

4. Encoder-LED

Das 11-Segment LED, das den Encoder umgibt, leuchtet und markiert somit die relative Drehposition, ohne dass ein Blick auf den Computer notwendig ist.

5. Steuertasten

Aufnahmekanal-Steuertasten

EC-Tasten - Aktivieren und deaktivieren den Aufnahmestatus des zugeordneten Kanals. Die Taste leuchtet rot, wenn der Kanal scharf ist.

SOLO-Tasten - Ein- und ausschalten des Solostatus des zugeordneten Kanals. Die Taste leuchtet rot, wenn der Solostatus des Kanals eingeschaltet ist und andere Kanäle werden stummgeschaltet.

MUTE-Tasten - Aktivieren und deaktivieren den Stummschaltstatus des zugeordneten Kanals. Die Taste leuchtet rot, wenn der Kanal stummgeschaltet ist. Stummschaltung des Kanals.

Master - Überblendregler zur Steuerung des DAW-Master-Überblendreglers umschalten.

Transport-Steuertasten

PLAY-Taste - Aktiviert die Wiedergabefunktion der DAW.

STOP-Taste - Aktiviert die Stoppfunktion der DAW.

REC-Taste - Aktiviert die Aufnahmefunktion der DAW.

REWIND-Taste - Aktiviert die schnelle Rücklauffunktion der DAW.

FAST FORWARD-Taste - Aktiviert die schnelle Vorlauffunktion der DAW.

LOOP-Taste - Aktiviert die Schleifenfunktion der DAW.

Automatisierung

READ-Taste - Mit der READ-Taste aktivieren Sie die Lesefunktion des aktuellen Audiotracks.

WRITE-Taste - Mit der WRITE-Taste aktivieren Sie die Schreibfunktion des aktuellen Audiotracks.

Sonstige Steuertasten

Jog-Taste - Aktivierung zur Benutzung des Encoders als Jogwheel. Das Jog Wheel wird für unterschiedliche Zwecke spezifisch für die DAW-Software benutzt, einschließlich Shuttle- und Scrubbingfunktionen.

Program-Taste - Benutzung zusammen mit Encoder zur Änderung der Sound-Bank Ihres Soft-Synth.

(Tipp: Siehe Anhang A für Mackie Control und HUI-Protokoll-Funktionen.)

6. Modulation-Jog-Rad

Drehen, um den Modulationseffekt anzupassen.

7. Pitch-Jog-Rad

Drehen, um den Pitch-Bend anzupassen. Wird auf „0“ zurückgesetzt, wenn losgelassen.

8. Oktaven-Funktionsknöpfe

Erhöht oder senkt die Tonlage des Keyboards.

9. Transpose-Funktionsknöpfe (Use in conjunction with the Octave up/dwon buttons)

Erhöht oder senkt die Tonlage des Keyboards.

(Tipp: Halten Sie die Taste „Transpose" gedrückt und drücken Sie einen Schlüsselschalter (innerhalb einer Oktave von der ursprünglichen c1-Position), um von c1 zu dem bestimmten Schalter zu wechseln.)

10. Track buttons

Track < Alle Fader „einen“ Kanal aufwärts schalten (außer Masterkanal).

Track > Alle Fader „einen“ Kanal abwärts schalten (außer Masterkanal).

11. Bank buttons

Bank < Alle Fader „acht“ Kanäle aufwärts schalten (außer Masterkanal).

Bank > Alle Fader „acht“ Kanäle abwärts schalten (außer Masterkanal).

Layout Geräterückseite

1. Expression-Pedal-Eingang

Über diesen 1/4"-Eingang kann ein herkömmliches Expression-Pedal angeschlossen werden.

2. Sustain-Pedal-Eingang

Über diesen 1/4"-Eingang kann ein vorübergehender Fußschalter, ähnlich dem Sustain - Pedal eins Klaviers, angeschlossen werden. (ICON SPD-01)

Tipp: Sie können die Polarität des Sustainpedal-Anschlusses mit der bereitgestellten iMap umkehren.

3. MIDI-Ausgang

Über den MIDI-Out-Port können ein externer Synthesizer oder ein Tonmodul angeschlossen werden.

4. USB-Anschluss

Fungiert als MIDI-Anschluss zu Ihrem Laptop (oder Computer) und zu kompatibler Software.

5. 7V/1A Netzteileingang

Schließen Sie hier das mitgelieferte Netzteil an(optional).

6. Ein-/Ausschalter

Schalter für Ihr iKeyboard X.

Erste Schritte

Schließen Sie iKeyboard X System an

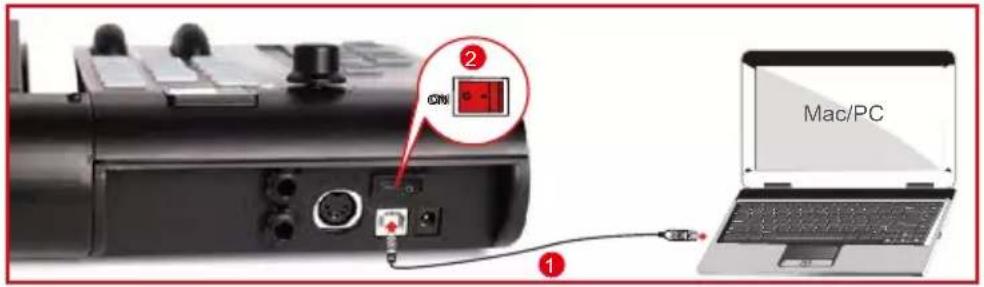

1. Schließen Sie das iKeyboard X per USB-Anschluss an Ihren Mac bzw. PC an.

Wählen Sie einen USB-Anschluss an Ihrem Mac bzw. PC und schließen Sie den breiten (flachen) Stecker des USB-Kabels an. Verbinden Sie den kleinen Stecker des Kabels mit dem iKeyboard X. Im Normalfall sollte Ihr Mac/PC die neue Hardware automatisch erkennen und Ihnen mitteilen, dass diese nun benutzt werden kann.

2. Moduswahl und Zuordnung der MIDI-Mitteilungen zu iKeyboard X mit iMap-Software.

Wahl von Mackie Control oder HUI-Modus aus dem Pull-down-Menü für MIDI-Mapping. Wahl des benutzerdefinierten Modus für selbstständige MIDI-Zuordnung. Siehe Seite 25 „MIDIMeldungen mit „iMap™“ Software zuordnen“.

Tipp: Vergewissern Sie sich, dass Sie den richtigen DAW-Modus aus dem Pull-down-Menü gewählt haben.

3. DAW einstellen

Aktivieren Sie den ICON iKeyboard X Controller in Ihrer DAW- oder MIDI-Software mit „MIDI Setup“ oder „MIDI Devices“.

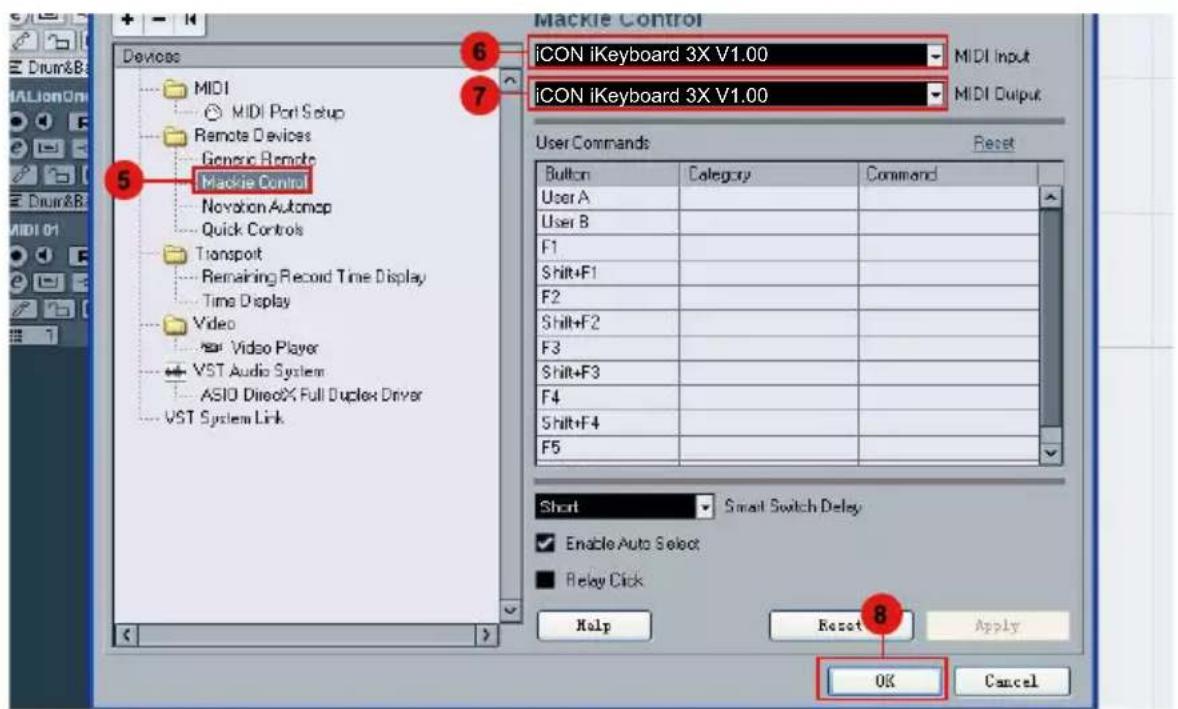

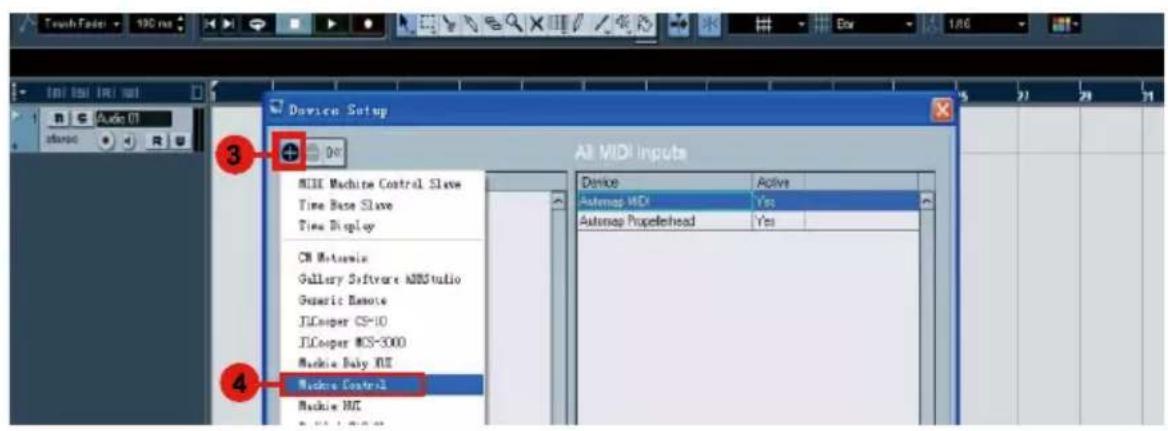

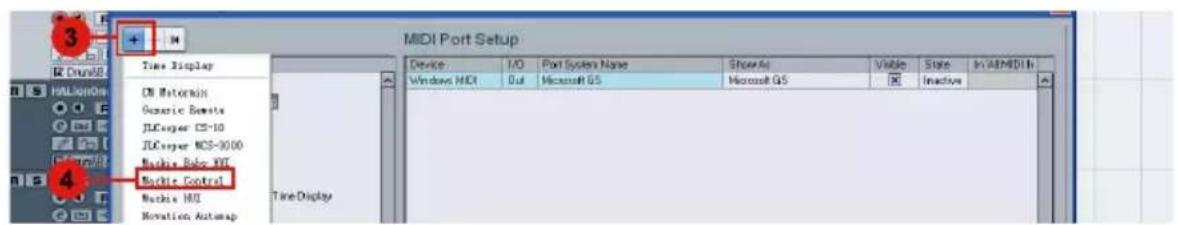

Für Logic ^TM , Cubase ^TM und Nuendo ^TM wählen Sie in der „Device List“ die Mackie-Steuerung. Bitte beachten Sie: Jede Software erledigt dies ein wenig anders, sehen Sie Einzelheiten zu den Einstellungen bitte in der Bedienungsanleitung zur Software nach.

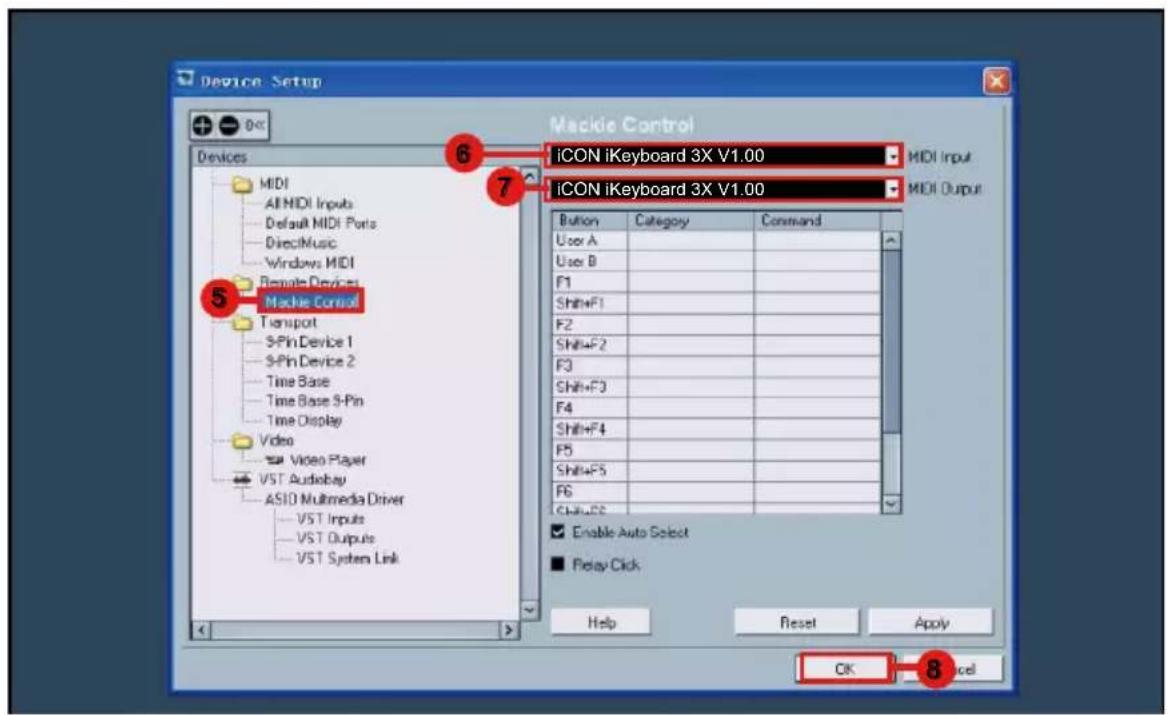

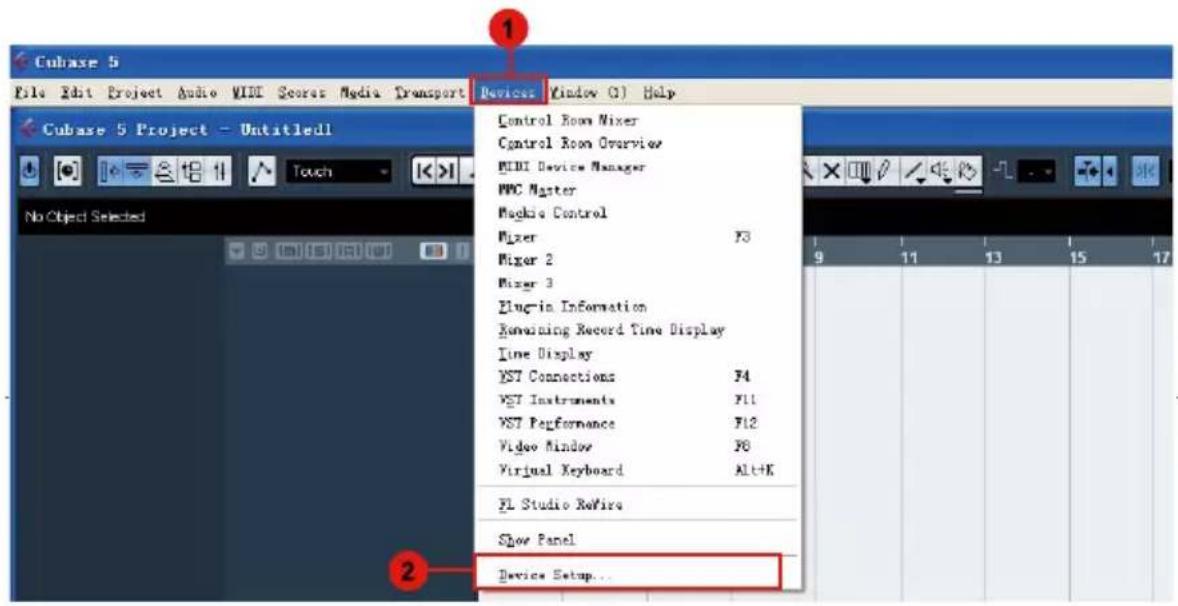

Cubase

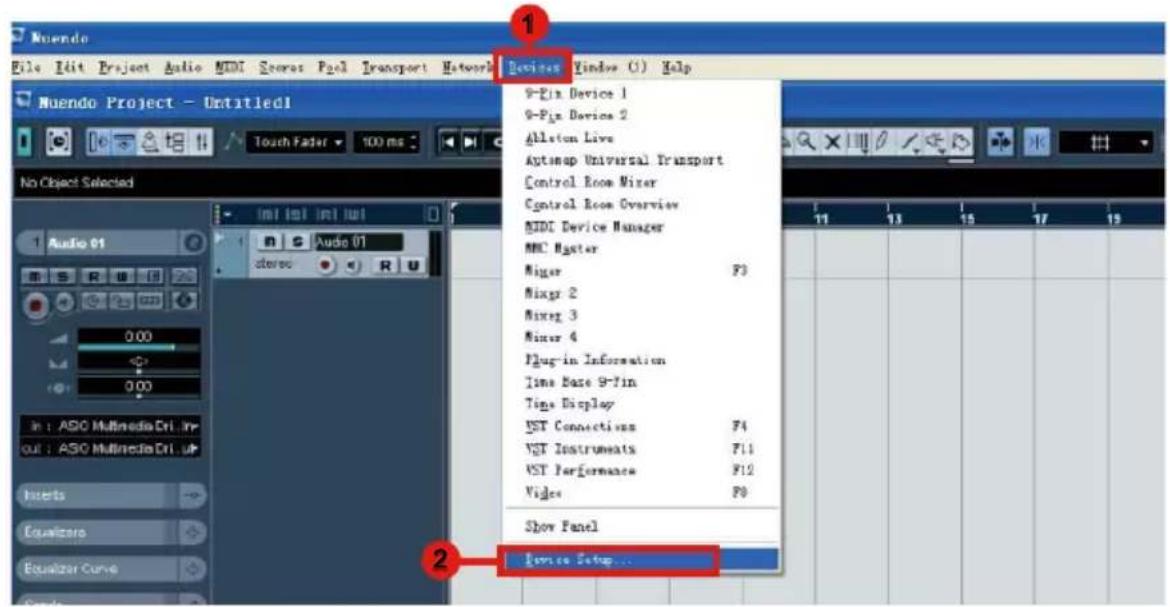

Nuendo

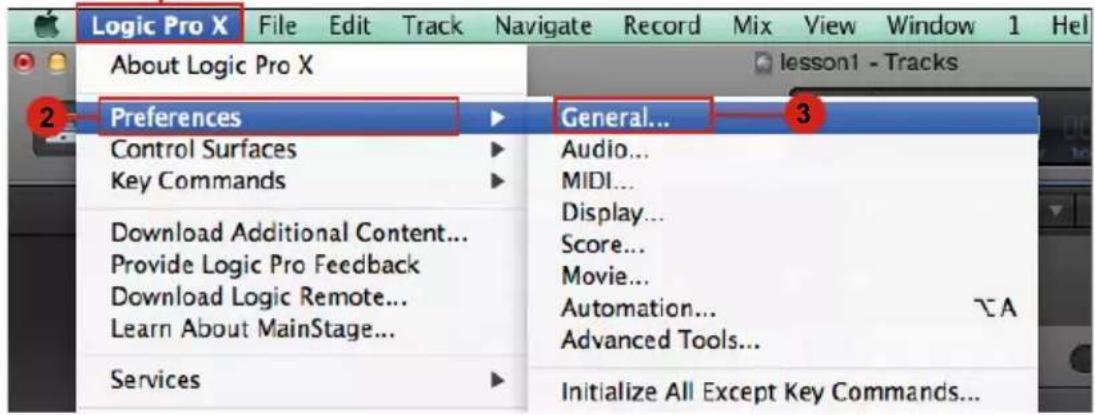

Logic Pro

1

Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter

Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten

Abbildung 1

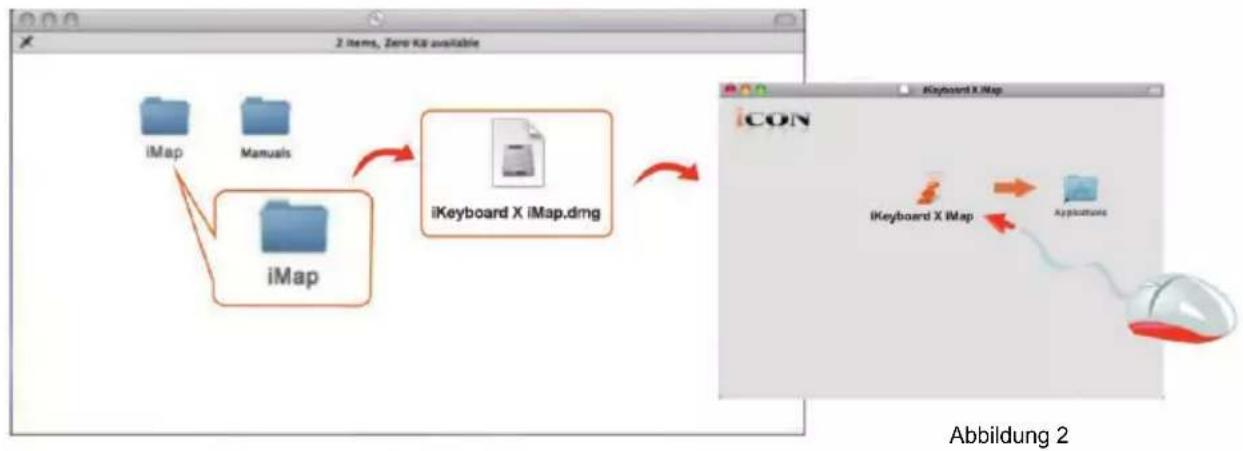

1. iMapTM Software-Installation für Mac OS X

Bitte befolgen Sie die nachfolgenden Anweisungen Schritt für Schritt, um die iMap ^™ Software auf Mac OS X zu installieren.


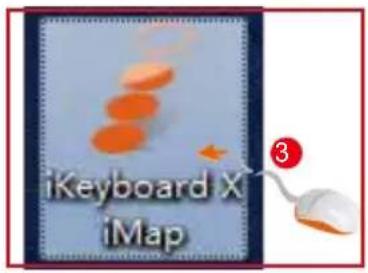

Tipp: Verschieben Sie mittels „Drag and Drop“ das „iKeyboard X iMap“-Symbol in den Ordner „Applications“, um eine „IMAP“- Verknüpfung auf Ihrem Mac- Desktop zu erstellen

iMap™ Software-Installation für Windows

Bitte befolgen Sie die nachfolgenden Anweisungen Schritt für Schritt, um die iMap ^™ Software auf einem Windows-PC zu installieren.

① Fahren Sie Ihren PC hoch
② Laden Sie den Windows-Treiber von Ihrer persönlichen Benutzerseite unter www.iconproaudio.com herunter

Nachdem Sie die Treiberdatei heruntergeladen haben, klicken Sie darauf, um den Installationsvorgang zu starten

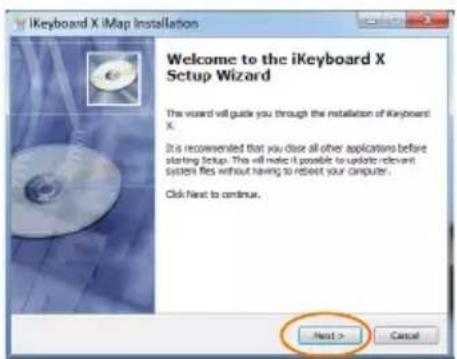

Der Setup Wizard öffnet sich – klicken Sie bitte auf, Next' (, Weiter').

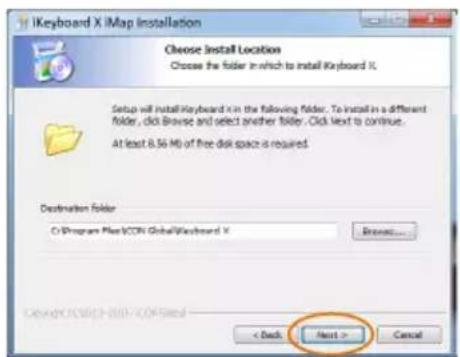

④ Wählen Sie den Installationsort

Wählen Sie den gewünschten Installationsort für iMap ^TM oder verwenden Sie die Standardeinstellung und klicken Sie auf „Next“ („Weiter“).

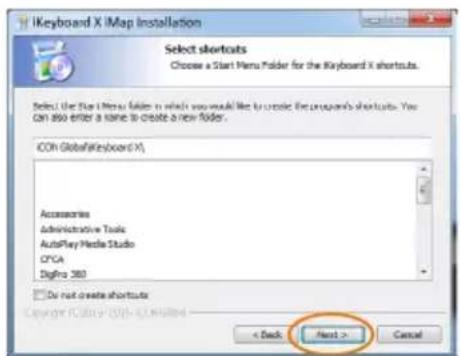

⑤ Verknüpfung erstellen

Wählen Sie den Ordner im Startmenü, in dem Sie die Verknüpfung („Shortcut“) für iMap ^TM erstellen möchten. Klicken Sie dann auf „Next“

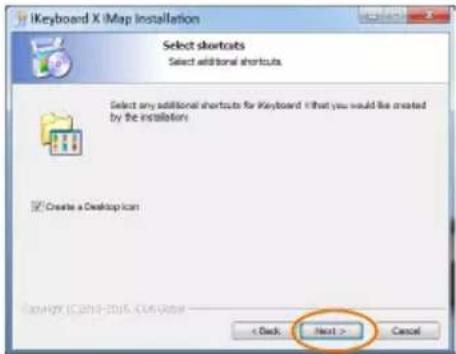

⑥ Erstellen Sie eine Verknüpfung auf Ihrem Desktop

Bitte deaktivieren Sie das Kästchen, Create a Desktop Icon', wenn Sie keine Verknüpfung für iMap™ auf Ihrem Desktop erstellen möchten; anderenfalls klicken Sie einfach auf, Next'.

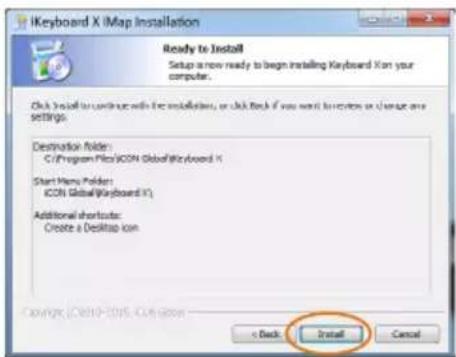

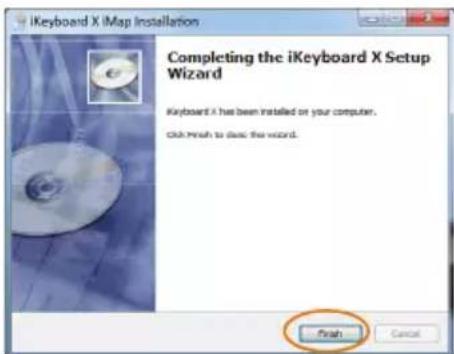

⑦ iMap ^TM beginnt mit der Installation

Die Installation von iMap ^TM hat nun begonnen. Warten Sie, bis diese beendet ist und klicken Sie dann auf ,Finish‘ (,Beenden‘).

⑧ Installation abgeschlossen

Klicken Sie auf, Finish', um die Installation der iMap ^TM Software abzuschließen.

MIDI-Funktionen mit iMap ^TM zuweisen

Mit iMap ^TM können Sie ganz einfach Ihrem iKeyboard X verschiedene MIDI-Funktionen zuweisen.

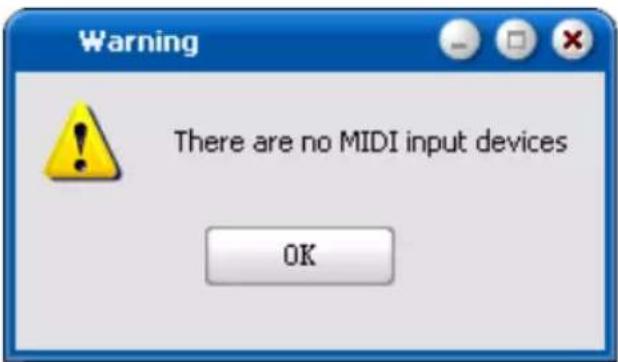

Hinweis: Wenn Ihr iKeyboard X nicht an Ihren Mac bzw. PC angeschlossen ist, wird die Nachricht „There are no MIDI input devices“ („Keine MIDIEingabegeräte vorhanden“) erscheinen. Bitte schließen Sie das iKeyboard X mit dem mitgelieferten USB-Kabel an Ihren Mac bzw. PC an.

iMap des iKeyboard X ist in folgende Die Hauptbereiche gegliedert:

1.0 Zuordnung Keyboardelemente

Diese Elemente umfassen Tastenschalter, Anschlagkurve, Touchpad für Modulation/Tonhöhenverschiebung, Sustain- und Expressionpedal, Transponierungs- und Oktaventasten. Diese Elemente werden durch die drei Ausklappmenüs oben zugeordnet. Zum Zuordnen einer Steuerung wählen Sie diese durch Anklicken und ordnen Sie eine andere MIDI-Mitteilung mit den beiden Ausklappmenüs (MIDI-Kanal und CC) zu.

Die verfügbare Velocity-Curve des Keybeds einstellen. Nähere Angaben zu den unterschiedlichen Velocity-Curve-Diagrammen finden Sie unter P.33.

1.4 Sustainpedal

Sie können die Polarität des Sustainpedal-Anschlusses umkehren. Näheres dazu finden Sie auf Seite 32.

Abschnitt 2

2.0 Elemente der Steueroberfläche zuordnen

Diese Elemente umfassen alle Tasten, den Drehknopf und das Touchpad. Diese Elemente werden durch die unteren vier Ausklappmenüs und die Taste.

Hinweis: iKeyboard X hat integrierte Mackie-Steuerprotokolle & HUI für unterschiedliche DAW wie Cubase™, Samplitude™, Abelton Live™, Logic Pro™ und ProTool™. Durch Auswahl der korrekten DAW und des Mackie-Steuerprotokolls (HUI) bildet iKeyboard X automatisch die Hauptfunktionen ab und arbeitet nahtlos mit jener DAW.

2.1 Steuerungsmodus

Mackie-Steuerung: „Mackie Control“ für das Mackie-Steuerungsprotokoll auswählen

Benutzerdefiniert: Für jede Steuerung Ihre eigenen Midi-Einstellungen vornehmen

(Tipp: Siehe Anhang A für Mackie Control und HUI-Protokoll-Funktionen.)

2.2 Benutzerdefinierter Modus (Fortgeschrittene)

Möchten Sie Ihr eigenes MIDI-Mapping zuordnen, so wählen Sie „User Defined“ im Ausklappmenü. Zum Zuordnen einer Steuerung wählen Sie diese durch Anklicken und ordnen Sie eine andere MIDI-Mitteilung mit den drei Ausklappmenüs zu. Die nachstehende Tabelle zeigt die unterschiedlichen MIDI-Mitteilungen und deren einstellbare Parameter.

3.0 Allgemeine Keyboard-Einstellungen

3.1 Einstellungen abspeichern mit dem Button "Save file"

Klicken Sie diesen Button an, um Ihre aktuellen Einstellungen für das iKeyboard X abzuspeichern. Die Datei ist eine „. iKeyboard X“ Datei.

3.2 Einstellungen laden mit dem Button "Load file"

Klicken Sie diesen Button an, um bereits abgespeicherte „. iKeyboard X“

Einstellungsdateien für Ihr iKeyboard X aufzurufen.

3.3 Einstellungen übertragen mit dem Button "Send Data"

Klicken Sie diesen Button an, um die Einstellungen der iMap Software über die USBVerbindung auf Ihr iKeyboard X zu übertragen.

(Hinweis: Ihr iKeyboard X muss an Ihren Mac bzw. PC angeschlossen sein, damit die Einstellungen übertragen werden können.)

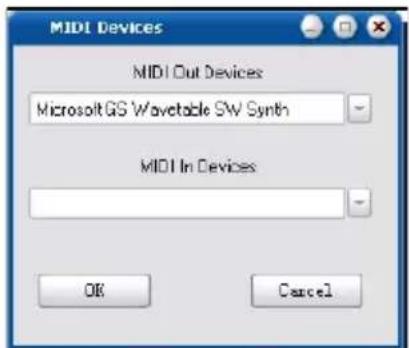

3.4 MIDI-Gerät auswählen mit dem Button "MIDI Devices"

Klicken Sie diesen Button an, um ein Auswahlfenster für MIDI-Geräte zu öffnen, wie in Abbildung 10 gezeigt. Bitte wählen Sie „ICON iKeyboard X“ für MIDI-Ausgabegeräte.

Klicken Sie die Taste zum Aufrufen des Fensters für die Aktualisierung der Firmware des iKeyboard X. Siehe Seite 29 für Einzelheiten zur Aktualisierung der Firmware.

Firmware-Upgrade

Hochladevorgang der funktionalen Firmware für iKeyboard X

Rückstellung zu den Werkseinstellungen

Zur Rückstellung Ihres iKeyboard X zu den Werkseinstellungen importieren Sie einfach die Einstellungsdatei „Factory Default“ mit der Originaleinstellung der iMap Software in Ihr iKeyboard X.

Es sind zwei Haupttypen von Sustainpedalen auf dem Markt verfügbar. Sie haben eine umgekehrte Polarität und erzeugen daher eine exakt entgegengesetzte Reaktion. Sie können die Polarität des Sustainpedal-Anschlusses Ihres iKeyboard X mit der bereitgestellten iMap (V1.03 oder neuer) umkehren. Bitte befolgen Sie die untenstehenden Anweisungen, um die Polarität einzustellen.

1. Rufen Sie iMap erneut auf und klicken Sie auf die Schaltfläche „MIDI-Geräte“, um „iKeyboard X“ oder „USB-Audiogerät“ aus dem Pop-up-Menü auszuwählen.

2. Klicken Sie auf das „Sustainpedal“-Logo und wählen Sie „umkehren“ aus dem Pull-down-Menü auf der linken Seite aus.

3. Klicken Sie auf die Schaltfläche „Daten senden“, um die Einstellungen an Ihr iKeyboard X zu senden.

4. Schließen Sie die iMap-Software.

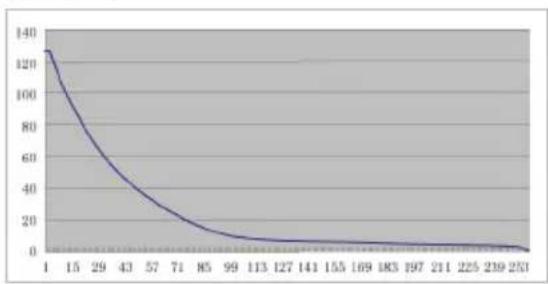

Geschwindigkeitskurve

Curve 1

Curve 2

Curve 3

Curve 4

Curve 5

Curve 6

Curve 7

Anhang A

Mackie Control mode function table

(Nuendo/Cubase/Logic/Bitwig/Reaper/Samplitude/Reaper/Studio One/Live)

Wartung und Reparatur

Falls Ihr "iKeyboard X " repariert werden muss, befolgen Sie bitte die nachstehenden Anweisungen.

Besuchen Sie unser Online-Hilfecenter unter http://support.iconproaudio.com/hc/en-us für Informationen, Erfahrungen und Downloads, wie z.B.

1. FAQ
2. Herunterladen
3. Erfahren Sie mehr
4. Forum

Sie werden auf diesen Seiten sehr oft Lösungen finden. Wenn Sie keine Lösung finden, erstellen Sie mit unserem Online-ACS (Automatische Kundenunterstützung) ein Support-Ticket unter folgendem Link und unser technischer Kundenservice wird Ihnen so schnell wie möglich helfen.

Rufen Sie http://support.iconproaudio.com/hc/en-us auf und melden Sie sich zum Einreichen eines Tickets an oder klicken Sie ohne Anmeldung auf „Submit a ticket“.

Nachdem Sie ein Anfrageticket eingereicht haben, wird Sie unser Kundendienstteam so bald wie möglich bei der Lösung des Problems mit Ihrem iCON-Pro-Audio-Gerät unterstützen.

Einsenden von defekten Produkten zur Wartung:

1. Stellen Sie sicher, dass das Problem nicht durch einen Anwendungsfehler oder externe Systemgeräte verursacht wird.
2. Bewahren Sie diese Bedienungsanleitung bei sich auf und schicken Sie sie nicht mit, da sie für die Reparatur des Geräts nicht benötigt wird.
3. Packen Sie das Gerät in die Originalverpackung, einschließlich Registerkarte und Versandkarton. Dies ist sehr wichtig. Wenn Sie die Originalverpackung verloren haben, stellen Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen.
4. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der Distributoren unter dem folgenden Link:

Wenn Sie sich in Hongkong befinden

Senden Sie das Produkt an:

BÜRO ASIEN:

Wenn Sie sich in North America befinden

Senden Sie das Produkt an:

North America

Wenn Sie sich in Europe befinden

Senden Sie das Produkt an:

Sound Service

GmbH European

HeadquarterMoriz-Seeler-Straße

3D-12489 Berlin

Telephone: [phone]

Fax: [phone]

E-Mail: [e-mail]

1. Für zusätzliche Informationen besuchen Sie bitte unsere Webseite unter:

iCON Pro Audio
