LAC3710RW - Autoradio LG - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	LG
Modell	LAC3710RW
Abmessungen (B x H x T)	181,5 x 50 x 200 mm (ohne Frontblende)
Gewicht	ca. 1,5 kg
Stromversorgung	DC 12 V
Lautsprecherimpedanz	4 Ω
Ausgangsleistung (max.)	50 W x 4 Kanäle
CD-Frequenzgang	20 Hz – 20 kHz
CD-Störabstand	80 dB
CD-Klirrfaktor	0,12 %
UKW-Frequenzbereich	87,5 – 107,9 MHz
MW-Frequenzbereich	520 – 1720 kHz
UKW-Störabstand	53 dB
UKW-Empfindlichkeit	12 dBµV
RDS-Funktionen	AF, REG, TA, PTY, CT, RT
Wiedergabemedien	CD, CD-R, CD-RW, MP3, WMA
Abnehmbares Bedienfeld	Ja
Equalizer-Modi	Pop, Klassik, Rock, Jazz, Vocal, Salsa, Samba, User1, User2
Fernbedienung (optional)	Ja, mit CR2025 Batterie
Zubehör	Schutzetui, Einbaurahmen, Fernbedienung
Sicherheitshinweise	Laser Klasse 1, nicht öffnen, nur Fachpersonal

Häufig gestellte Fragen - LAC3710RW LG

Wie schalte ich das Gerät ein?

Drücken Sie die MUTE/PWR-Taste auf dem Gerät oder legen Sie eine CD in den Schlitz ein – das Gerät schaltet sich automatisch ein.

Warum gibt es keinen Ton?

Prüfen Sie, ob die Stummschaltung aktiv ist (MUTE-Taste). Stellen Sie die Lautstärke ein und überprüfen Sie die Kabelanschlüsse an den Lautsprechern.

Wie stelle ich die Uhrzeit ein?

Die Uhrzeit wird automatisch über das RDS CT (Zeitsignal) eingestellt, sobald ein entsprechender Sender empfangen wird. Falls kein Signal verfügbar ist, erscheint NO CLOCK.

Wie kann ich Radiosender speichern?

Wählen Sie das gewünschte Frequenzband (FM1/2/3 oder MW) und stimmen Sie den Sender ab. Halten Sie dann eine der Speichertasten 1-6 gedrückt, bis ein Signalton ertönt.

Was tun, wenn die CD nicht abgespielt wird?

Überprüfen Sie, ob die Disc verschmutzt oder zerkratzt ist. Reinigen Sie sie mit einem weichen Tuch. Stellen Sie sicher, dass es sich um eine Audio-CD oder eine MP3/WMA-CD-R/RW handelt.

Wie funktioniert die TA-Funktion?

Drücken Sie die TA-Taste, um die Verkehrsdurchsagekennung zu aktivieren. Bei eingeschalteter TA-Funktion werden Verkehrsmeldungen automatisch wiedergegeben, auch wenn gerade eine CD läuft.

Kann ich MP3-Dateien abspielen?

Ja, das Gerät unterstützt MP3 und WMA-Dateien auf CD-R- und CD-RW-Discs. Beachten Sie die Hinweise zur Dateistruktur im Handbuch.

Wie entferne ich das Bedienfeld?

Drücken Sie die Freigabetaste (RELEASE) und ziehen Sie die rechte Seite des Bedienfelds vorsichtig ab. Bewahren Sie es im mitgelieferten Schutzetui auf.

Was bedeutet die AF-Anzeige?

AF (Alternative Frequencies) schaltet automatisch auf eine andere Frequenz desselben Senders um, wenn der Empfang schlecht wird. Drücken Sie die AF(REG)-Taste, um die Funktion ein- oder auszuschalten.

Welche Batterie wird für die Fernbedienung benötigt?

Die Fernbedienung verwendet eine CR2025 Lithium-Knopfzelle (3V). Legen Sie die Batterie mit der richtigen Polung ein.

BEDIENUNGSANLEITUNG LAC3710RW LG

STROMSCHLAGGE- FAHR NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES AUSZUSCHLIESSEN, ENTFERNEN SIÉ DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM WARTUNGSPERSONAL.

Der Blitz mit der Pfeilspitze in dem gleichseitigen Dreieck warnt den Benutzer vor gefährlichen Spannungen im Gehäuse des Gerätes, die die Gefahr eines Stromschlages in sich bergen können.

Das Ausrufungszeichen im gleichseitigen Dreieck weist den Benutzer aufwichtige Betriebs- und Wartungs- bzw. Serviceanleitungen in der Begleitdokumentation des Gerätes hin.

Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug. Lassen Sie sich niemals während der Fahrt ablenken und achten Sie stets auf das Verkehrsgeschehen. Einstellungen oder Bedienungen niemals während der Fahrt vornehmen. Halten Sie das Fahrzeug unter Beachtung der Straßenverkehrsordnung vor der Bedienung des Gerätes an.

Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen Temperaturen verwenden (-10°C bis 60°C)

Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder Rückseite des Gerätes niemals abnehmen. Im Gerät befinden sich keine Bauteile, die vom Benutzer gewartet werden können. Wartungsarbeiten stets von Fachpersonal durchführen lassen.

Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals Tropf- und Spritzwasser, Regen oder Feuchtigkeit aussetzen.

Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in einem Fahrzeug betrieben werden.

VORSICHT: Dieses Gerät besitzt ein Laser-System.

Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durchund bewahren Sie es zum späteren Nachschlagen auf. Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in Verbindung (siehe Service-abschnitt). Durch Bedienungen, Einstellungen oder Verfahren, die in diesem Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden. Um den direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäusenicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein.NIEMALS IN DEN LASER BLICKEN.

Sicherheitshinweise 1-2

Inhaltsverzeichnis 3

Vor dem Betrieb 3-4

Bedienungsfeld 4

Fernbedienung (Optional) 5

Einbau 6

Anschlussdiagramm 7-8

Grundfunktionen 9-11

Radiobetrieb 12

RDS-Funktion 13

CD-/MP3-/WMA-Betrieb 14-15

Störungsbehebung 16

Technische Daten 16

Vor dem Betrieb

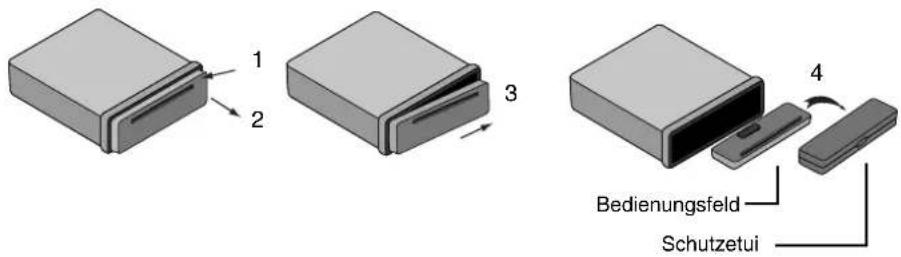

Bedienungsfeld abnehmen

Das Bedienungsfeld dieses Gerätes kann zum Schutz vor Diebstahl abgenommen werden.

1 Drücken Sie zum Lösen des Bedienungsfeldes auf die (FREIGABETASTE).
2 Halten Sie die rechte Seite des Bedienungsfeldes fest.
3 Ziehen Sie das Bedienungsfeld ab.
4 Bewahren Sie das Bedienungsfeld im mitgelieferten Schutzetui auf.

Abnehmbares Bedienungsfeld

1 Setzen Sie die linke Seite des Bedienungsfeldes in die Nut ein.
2 Drücken Sie die rechte Seite des Bedienungsfeldes fest, bis ein Klicken zu hören ist.

• Bei nicht fest eingesetztem Bedienungsfeld funktionieren die Tasten u. U. nicht richtig. Drücken Sie in diesem Fall vorsichtig auf die Anzeige.
• Das Bedienungsfeld sollte nicht bei hohen Temperaturenoder direkter Sonneneinstrahlung aufbewahrt werden.
• Das Bedienungsfeld niemals fallen lassen oder starkenErschütterungen aussetzen.
• Es dürfen keine flüchtigen Stoffe wie Benzin, Verdünner oder Insektensprays auf die Oberfläche des Bedienungsfeldesgelangen.

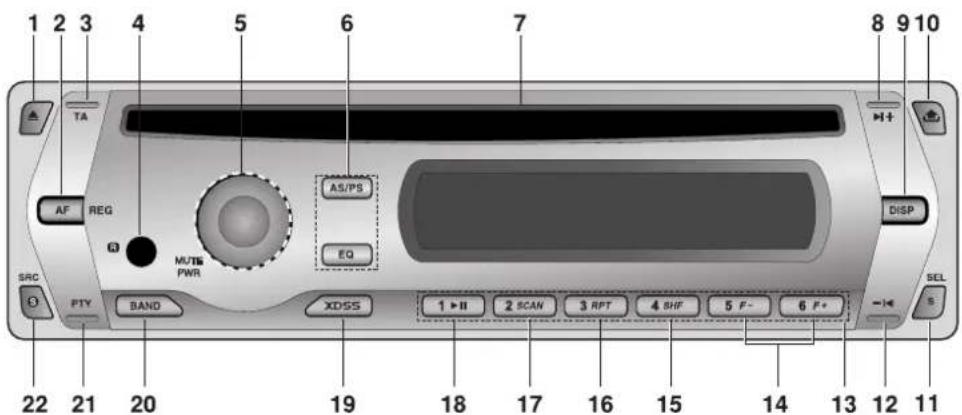

Bedienungsfeld

1 AUSWURF ▲
2 Ausweichfrequenzen [AF(REG)]
3 Verkehrsdurchsagekennung [TA]
4 Fernbedienungssensor - Optional
5 • Lautstärke
• [MUTE]
- Ein/Aus [PWR]
6 • Automatisch Speichern [AS]
• Programmsuche [PS]
- Equalizer [EQ]

7 CD-Disc-Schlitz

8 • Überspringen/Suchlauf

- Suchlauf /

Sendereinstellung

9 Anzeige [DISP]

10 Freigabetaste

11 Auswahl [SEL S]

12 • Überspringen/Suchlauf

- Suchlauf /

Sendereinstellung -

13 Speicherplatztaste [1-6]

14 • MP3-Titel +10/-10 [F+/F-]

- Ordner auf/ab [F+/F-]

15 Shuffle [SHF]
16 Wiederholen [RPT]
17 Anspielen [SCAN]
18 Wiedergabe/Pause ▶ II
19 Extreme Dynamic Sound System [XDSS]
20 [BAND]
21 Programmartkennung [PTY]
22 SOURCE [SRC S]

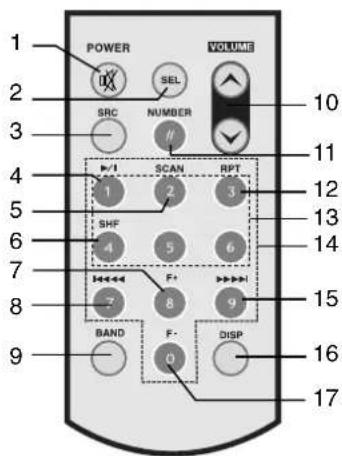

Fernbedienung (Optional)

1 Ein/Aus [POWER] / STUMM

2 Auswahl [SEL]

3 Quelle [SRC]

4 Wiedergabe/Pause ▶/II

5 Anspielen [SCAN]

6 Shuffle [SHF]

7 • MP3-Titel +10 WMAN

- Ordner auf [F+]

8 • CD Überspringen / Suchlauf I◀◀◀◀

- Suchlauf / Sendereinstellung

9 [ BAND]

10 Lautstärke auf /ab

11 Nummer [#]

12 Wiederholen [RPT]

13 Speicherplatztaste [1-6]

14 Nummer [0-9]

15 • CD Überspringen / Suchlauf ▶▶ ▶▶ I

- Suchlauf / Sendereinstellung

16 Anzeige [DISP.]

17 • MP3-Titel -10

- Ordner ab [F-] WMAI

Einlegen der Batterie

1 Hebeln Sie die Batteriehalterung mit einem Stift oder Kugelschreiber heraus.
2 Legen Sie die Batterie mit der richtigen Polung ⊕ und ⏰ die Batteriehalterung ein.
3 Setzen Sie die Batteriehalterung wieder ein.

Hinweis

• Nur eine CR2025 Lithium-Batterie (3V) verwenden.
  • Die Batterie bei längerem Nichtgebrauch der Fernbedienung herausnehmen.
  • Die Batterie nicht wieder aufladen, auseinandernehmen, erwärmen oder ins Feuer werfen.
  • Die Batterie nicht mit Metallgegenständen berühren.
  • Die Batterie nicht zusammen mit Metallgegenständen aufbewahren.

Einbau

Grundmontage

Bedienungsfeld

Achten Sie vor dem Einbau darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie die Autobatterie ab, um einen Kurzschluss zu vermeiden.

1 Bauen Sie ein evtl. vorhandenes Autoradio aus.
2 Nehmen Sie alle nötigen Anschlüsse vor.
3 Bauen Sie den Radioschacht ein.
4 Schieben Sie das Gerät in den Radioschacht ein.

Ausbau eines vorhandenen Autoradios

Ist bereits eine Halterung für den Receiver im Armaturenbrett vorhanden, muss diese ausgebaut werden.

1 Lösen Sie die Halteschraube auf der Rückseite des Gerätes.
2 Nehmen Sie das Bedienungsfeld und den Justierrahmen vom Gerät ab.
3 Schieben Sie den Hebel in eine der beiden seitlichen Öffnungen im Gerät ein. Wiederholen Sie den Vorgang auf der anderen Seite und ziehen Sie das Gerät aus dem Schacht.

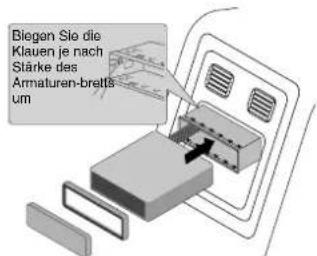

ISO-DIN Installation

1 Schieben Sie das Gerät in den ISO-DIN-Rahmen.
2 Befestigen Sie die vom alten Gerät entfernten Schrauben.
3 Schieben Sie das Gerät und den Rahmen in den Armaturenschacht ein.
4 Befestigen Sie die Armaturenblende bzw. die Adapterblende.
5 Setzen Sie den Justierrahmen auf das Gerät.
6 Setzen Sie das Bedienungsfeld auf das Gerät.

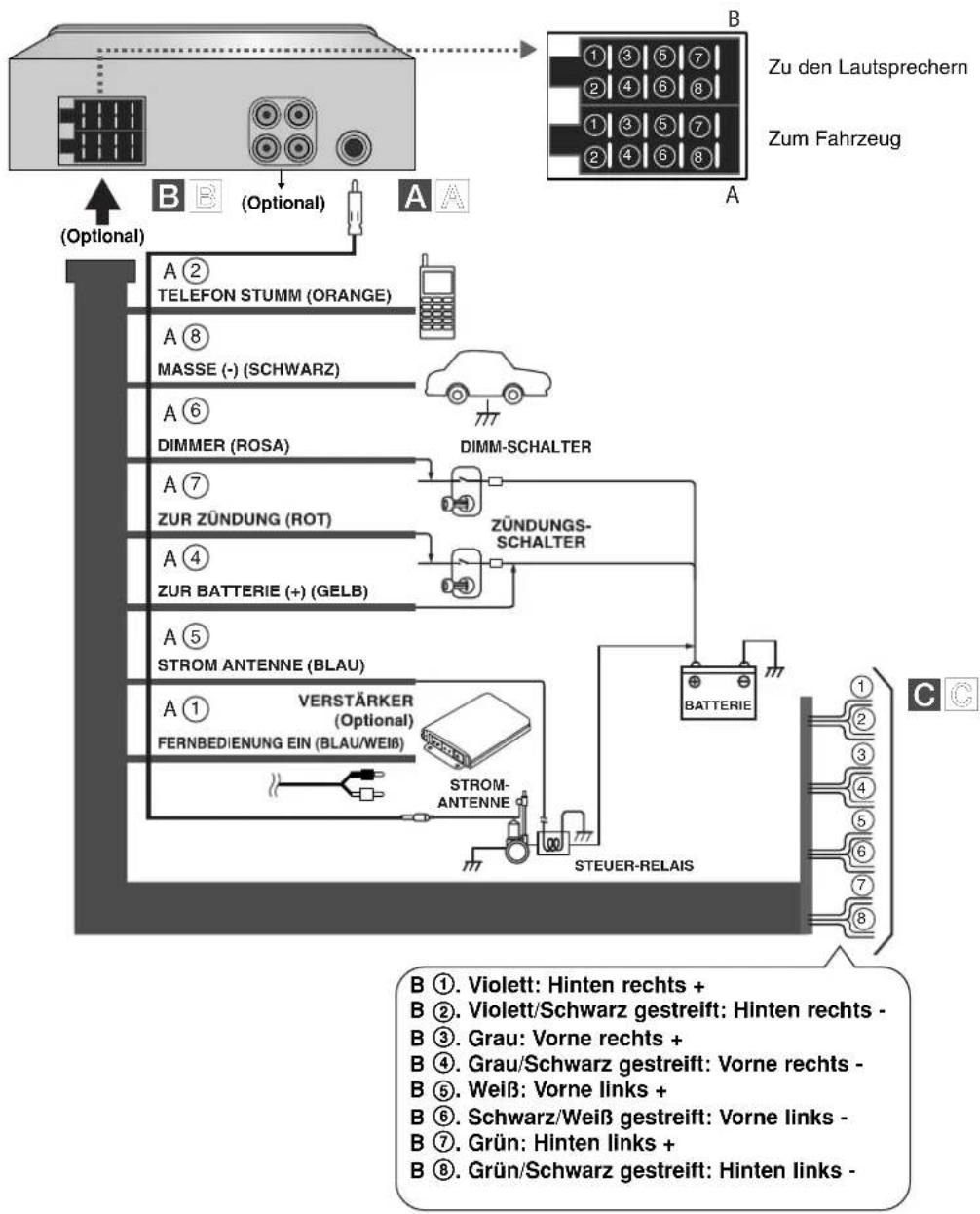

Anschlussdiagramm

Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie den Anschluss ⊖ der Autobatterie ab, um Kurzschlüsse zu vermeiden.

Von der Antenne

An die Farbkabel der Fahrzeugverdrahtung

• SCHWARZ : Für den Anschluss an Masse.
• ORANGE : Für den Anschluss an die Telefonleitung.
- ROSA : Für den Anschluss an die Dimmerleitung.
- ROT : Für den Anschluss an die Klemme, über die die Stromversorgung erfolgt, wenn der Zündschalter auf ACC gesetzt ist.
• GELB : Für den Anschluss an die Batterieklemme (Reserve), über diedie Stromversorgung erfolgt.
- BLAU : Für den Anschluss an die Stromantenne.
- BLAU/WEIß : Für den Anschluss an einen Verstärker.

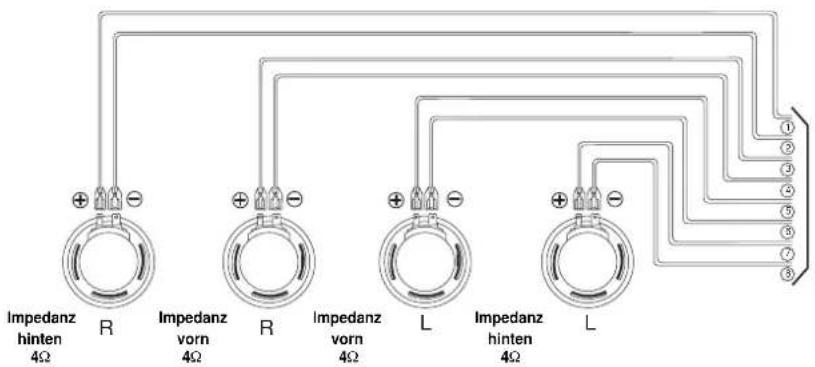

Lautsprecheranschlüsse

Anschluss an Zusatzgeräte (Optional)

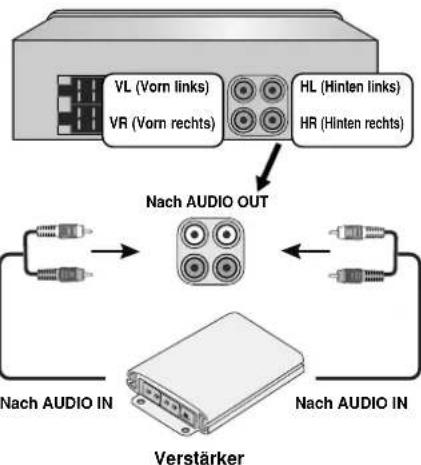

Schließen Sie den AUDIO OUT-Anschluss diesesGerätes an den AUDIO IN-Anschluss desVerstärkers an.

Grundfunktionen

Gerät einschalten

Drücken Sie MUTE/PWR (POWER ✉ auf der Fernbedienung) oder eine beliebige andere Taste.

Hinweis

Wenn Sie die CD in den CD-Schlitz einführen, wird das Gerät automatisch eingeschaltet.

Gerät ausschalten

Halten Sie die Taste MUTE/PWR (bzw. POWER ✉ auf der Fernbedienung) gedrückt.

Quelle auswählen

Drücken Sie zur Auswahl einer Quelle mehrmals die Taste SRC S.③ Die Anzeigen leuchten in der folgenden Reihenfolge auf. TUNER → CD → TUNER...

Hinweis

Ohne eingelegte CD kann keine Quelle ausgewählt werden.

Lautstärke einstellen

Drehen Sie zur Einstellung der Lautstärke den MUTE/PWR -Regler (oder drücken Sie VOLUME auf der Fernbedienung).

Hinweis

Beim Ausschalten merkt sich das Gerät automatisch die aktuell eingestellte Lautstärke. Beim nächsten Einschalten des Gerätes wird diese Lautstärke wieder eingestellt.

Stummschalten

1 Drücken Sie zum Stummschalten die Taste MUTE/PWR (bzw. POWER ✗ auf der Fernbedienung).
2 Drücken Sie diese Taste zum Deaktivieren der Stummschaltung nochmals.

Uhrzeit überprüfen

Drücken Sie zur Anzeige der Uhrzeit die Taste DISP (bzw. die Taste DISP. auf der Fernbedienung).

Hinweis

• Falls das Gerät RDS-Sendungen mit CT-Daten (Zeitsignal) empfängt, wird die Uhr automatisch im Anzeigefenster eingeblendet.
• Ansonsten wird "NO CLOCK" im Anzeigefenster eingeblendet.

Allgemeine Einstellungen ändern

1 Halten Sie die Taste SEL [S] (bzw. SEL auf der Fernbedienung) gedrückt, bis ein Menüpunkt erscheint.
2 Drücken Sie die Taste SEL [S] (bzw. SEL auf der Fernbedienung), um zwi-schen den Menüs hin und her zu schalten.
TA ALARM → PI SOUND → DEMO OFF → BEEP 2ND
3 Drehen Sie den Regler MUTE/PWR im bzw. gegen den Uhrzeigersinn, um eine der aufgeführten Einstellungen auszuwählen.
(Drücken Sie wahlweise die Taste VOLUME auf der Fernbedienung.)
4 Halten Sie die Taste SEL [S] (bzw. SEL auf der Fernbedienung) gedrückt, um die Einstellung zu beenden.

•TA (Verkehrsdurchsagekennung) ALARM/SUCHLAUF

TA ALARM:

Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, wird ein doppelter Signalton ausgegeben.

TA SEEK (SUCHLAUF):

Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, sucht der Empfänger den nächsten Sender mit derselben Programmkettenkennung, der ebenfalls TP-Informationen ausstrahlt.

● PI (Programmkettenkennung) TON/STUMM

PI SOUND (TON):

Falls der Ton eines Senders mit einer anderen Programmkettenkennung nut mit Unterbrechungen zu hören ist, wird der Ton nach einer Sekunde stumm geschaltet.

PI MUTE (STUMM):

Falls ein Sender mit einer anderen PI nicht störungsfrei zu hören ist, schaltet der Empfänger den Ton sofort stumm

●DEMO AUS/EIN

Die Anzeige beim Hören einer Gerätequelle kann angepasst werden, so dass z. B. Informationen, die Funktion oder der Equalizer angezeigt werden.

DEMO EIN

Zeigt Informationen beim Hören einer Gerätequelle an.

DEMO AUS

Funktion ausschalten.

● SIGNALTON 2. FUNKTION/ALLE

Einstellung des Signaltons bei jedem Tastendruck.

BEEP 2ND

Der Signalton ist nur beim Gedrückthalten einer Taste (länger als eine Sekunde) zu hören.

BEEP ALL (ALLE)

Beim Drücken einer beliebigen Taste ertönt ein Signal.

RDS AF/REG-FUNKTION

Um die AF-Funktion (Network Tracking) auszuschalten, drücken Sie kurz die 'AF(REG)'-Taste. Um die REG-Funktion (Regionalprogrammerkennung) ein- oder auszuschalten, drücken Sie die 'AF(REG)'-Taste länger als zwei Sekunden.

● AF (Ausweichfrequenz) EIN/AUS

Sollte die Empfangsqualität abnehmen, stellt der Tuner mit Hilfe der PI- und AF-Codes automatisch einen anderen Sender innerhalb des Netzwerks mit einem besseren Empfang ein.

AF ON (Im Anzeigefenster wird "AF" angezeigt):

Sie können Ihr eingestelltes Radioprogramm an jedem Ort ohne Unterbrechungen weiter hören.

AF OFF (Die Anzeige "AF" wird ausgeblendet):

Es wird nur der Sendername angezeigt. Bei schlechtem Empfang werden keine Ausweichfrequenzen eingestellt.

●REG (Bereich) EIN/AUS

REG ON (EIN):

Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem anderen Sender innerhalb des Netzwerks um, der dasselbe Programm ausstrahlt.

REG OFF (AUS):

Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem Sender innerhalb des Netzwerks um, der dasselbe Programm ausstrahlt. (Die Sendung kann sich vom bisherigen Programm unterscheiden.)

Drücken Sie mehrmals auf EQ Bei jedem Drücken der Taste ändert sich der Modus wie folgt.

POP → CLASSIC → ROCK → JAZZ → VOCAL → SALSA → SAMBA → USER1

→ USER2 → OFF

- POP : Optimiert für R&B, Soul und Country-Musik.

- CLASSIC : Optimiert für Orchestermusik.

- ROCK : Optimiert für Hard Rock und Heavy-Metal-Musik.

• JAZZ : Sanfter Klang, weicher Hörgenuss.

- VOCAL : Starker, realistischer Klang in hoher Klangqualität.

- SALSA : Erzeugt den Klang von Salsa-Musik.

- SAMBA : Erzeugt den Klang von Samba-Musik.

- USER1 : Im Menü eingestellter, persönlicher Klang.

- USER2 : Im Menü eingestellter, persönlicher Klang.

Sie können jeden Klangtyp nach Belieben anpassen. Wählen Sie den BENUTZER-Modusund nehmen Sie Ihre Einstellungen vor. Diese werden automatisch für den

Klang einstellen

1 Betätigen Sie mehrmals den Lautstärkeregler SEL [S] (SEL auf der Fernbedienung), um die gewünschte Klangoption einzustellen (Lautstärke, Equalizer, Balance oder Fader). Die Modus-LED leuchtet in der folgenden Reihenfolge.

VOL → BAS → MID → TRB → BAL → FAD

2 Drehen Sie zur Einstellung der Klangqualität den MUTE/PWR-Regler (oder drücken Sie auf VOLUME auf der Fernbedienung).

Anzeige	Nach rechts drehen	Nach links drehen
VOL	Lautstärke erhöhen	Lautstärke verringern
BAS	Mehr Bässe	Weniger Bässe
MID	Erhöhen der Mitteltöne	Verringern der Mitteltöne
TRB	Mehr Höhen	Weniger Höhen
BAL	Lautstärke des/der linken Lautsprecher(s) verringern	Lautstärke des/der rechten Lautsprecher(s) verringern
FAD	Lautstärke des/der vorderen Lautsprecher(s) verringern	Lautstärke des/der hinteren Lautsprecher(s) verringern

Hinweis

In der Einstellung "Aus" für die Funktionen EQ und XDSS+ kann der Klang (BAS, MID, TRB) eingestellt werden.

XDSS+ (Extreme Dynamic Sound System)

1 Drücken Sie die Taste XDSS.

XDSS+: Höhen und Bässe verstärken.

2 Drücken Sie zum Abbrechen nochmals die Taste XDSS.

Radiobetrieb

Radiosendungen hören

1 Drücken Sie die Taste SRC ☑um den Tuner auszuwählen.
2 Drücken Sie zur Auswahl des Frequenzbandes mehrmals die Taste BAND. Die Anzeigen leuchten in der folgenden Reihenfolge auf: FM1 → FM2 → FM3 → MW(AM)
3 Autom. Suchlauf: Drücken Sie die Tasten - I ◀◀◀◀ (bzw. I ◀◀◀ ◀◀◀/▶▶ ▶▶▶ I auf der Fernbedienung).
Sobald ein Sender gefunden wurde, wird der Suchlauf angehalten Manueller Suchlauf: Halten Sie die Tasten - [◀◀▶] (bzw. |◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung) gedrückt, bis die Meldung "MANUELL" erscheint, und drücken Sie dann die Taste mehrmals. Die Senderfrequenzen laufen schrittweise auf oder ab.

Senderfrequenzen speichern und aufrufen

Es können bis zu sechs Senderfrequenzen zum Aufrufen per Tastendruck gespeichert werden.

1 Drücken Sie die Taste BAND, um das gewünschte Frequenzband zum Speichern auszuwählen.
2 Wählen Sie die gewünschte Frequenz.
3 Halten Sie eine der Programmtasten 1-6 gedrückt, bis ein Signal ertönt. In der Anzeige der gespeicherten Sender blinkt die gedrückte Nummer und leuchtet dann stetig. Der ausgewählte Radiosender wurde gespeichert.
4 Wiederholen Sie für weitere Sender die Schritte 1-3. Wenn Sie jetzt eine der Programmtasten drücken, wird der dazugehörige Radiosender aufgerufen.

Hinweis

• Im Speicher können bis zu 18 UKW-Sender (6 für jedes der drei UKW-Bänder) sowie 6 Mittelwellensender gespeichert werden.
• Beim Speichern eines Senders auf einer Programmnummer, die bereits durch einen Sender im selben Band belegt ist, wird der alte Sender automatisch gelöscht.

Automatischer Suchlauf und Speicherung

Mit dieser Funktion werden die sechs stärksten Sender automatisch gespeichert.

1 Drücken Sie mehrmals die Taste AS/PS, bis die Meldung "A/S" erscheint. Mit dieser Funktion werden die sechs stärksten Senderfrequenzen automatisch nach Stärke auf den Programmnummern (1-6) gespeichert.

2 Zum Abbrechen erneut auf AS/PS.

Durchlaufen der voreingestellten Sender

Drücken Sie die Taste AS/PS. Daraufhin werden die gespeicherten Sender angezeigt. Drücken Sie zum Abbrechen auf AS/PS.

Aufrufen der gespeicherten Sender

Drücken Sie zur Auswahl des gewünschten Frequenzbandes auf BAND und dann auf die gewünschte Programmtaste (1-6) (drücken Sie eine der Tasten 1-6 auf der Fernbedienung) Die Nummer des Programmplatzes wird angezeigt und der Sender wird empfangen.

RDS-Funktion

RDS-Anzeigeoptionen

Im normalen RDS-Betrieb wird der Sendername angezeigt. Wenn Sie die DISP drücken, können Sie die unterschiedlichen Datentypen ansteuern:

(CT→FREQUENCY→PTY→RT→PS)

• CT (vom Sender übertragene Uhrzeit)
• PTY (Programmartkennung)
- RT (Radiotext)
• PS (Programm-Servicename)
• PI (Programmidentifizierung)
• AF (Ausweichfrequenzen für das aktuelle Programm)
• TP (Verkehrsprogrammerkennung)
• TA (Verkehrsdurchsageerkennung)

PTY-Funktion (Programmart)

Um einen bestimmten Programmtyp in einem Frequenzband auszuwählen, gehen Sie wie folgt vor:

1. Drücken Sie BAND, um den FM-Modus auszuwählen.
2. Nachdem die PTY-Taste gedrückt wurde, wird nacheinander Folgendes aktiviert:

Musikgruppe → Sprachgruppe → Suchlauf aus

1. Drücken Sie kurz eine der PRESET-Tasten (1 bis 6). Jedes Mal, wenn eine Taste gedrückt wird, wird das Programm wie folgt geändert:

No	Musikgruppe	No	Sprachgruppe
1.	Pop M, Rock M	1.	News, Affairs, Info
2.	Easy M, Light M.	2.	Sport, Educate, Drama
3.	Classics, Other M	3.	Culture, Science, Varied
4.	Jazz, Country	4.	Weather, Finance, Children
5.	Nation M, Oldies	5.	Social, Religion, Phone In
6.	Folk M	6.	Travel, Leisure, Document

TA-Funktion (Verkehrsdurchsagekennung)

Mit Hilfe des TA-Erkennung schaltet das Gerät vorübergehend zur Verkehrsdurchsagekennung einer verfügbaren Quelle um (ein anderer UKW-Sender, eine CD oder eine andere angeschlossene Quelle).

Drücken Sie die Taste TA, um die Verkehrsdurchsagekennung ein- bzw. auszuschalten.

• TA EIN

Im TP/TA-Betrieb werden Verkehrsdurchsagen und -hinweise automatisch empfangen.

• TA AUS

Im TP/TA-Betrieb werden keine Verkehrsdurchsagen und -hinweise empfangen.

CD-/MP3-/WMA-Betrieb

Wiedergabe von Audio-CDs und MP3-/WMA-Discs

Mit diesem Gerät können CD-ROM-Aufnahmen im Format MP3/WMA, CD-R oder CD-RW abgespielt werden.

Lesen Sie vor der Wiedergabe von MP3-/WMA-Aufnahmen bitte die Hinweise zu MP3-/WMA-Aufnahmen auf Seite 2.

Bei einem Wechsel der Eingangsquelle wird die CD-Wiedergabe angehalten (ohne Auswerfen der CD). Sobald Sie die Quelle wieder auf "CD" umschalten, wird die CD von der letzten Wiedergabeposition fortgesetzt.

- Drücken Sie zur direkten Wiedergabe auf die NUMBER (#) gefolgt von der Titelnummer (0-9).

Pause

1 Drücken Sie während der Wiedergabe auf ▶/II.

2 Drücken Sie zum Fortsetzen der Wiedergabe erneut auf ▶/III.

Zum nächsten Titel/zur nächsten Datei springen

Drücken Sie kurz auf die Taste▶↓ (bzw. ▶▶▶▶I auf der Fernbedienung), um den nächsten Titel auszuwählen.

Zum vorherigen Titel/zur vorherigen Datei springen

Drücken Sie innerhalb der ersten vier Sekunden der Spielzeit kurz auf die Taste -◀(bzw. I◀◀◀◀ auf der Fernbedienung).

Zum Anfang des aktuellen Titels/der aktuellen Datei springen

Drücken Sie nach Verstreichen der ersten vier Sekunden der Spielzeit kurz auf die Taste

- I◀(bzw. I◀◀◀◀ auf der Fernbedienung).

Suchlauf

Halten Sie die Taste- I ◀◀▶▶ (bzw. I ◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung) während der Wiedergabe ca. eine Sekunde lang gedrückt und lassen Sie die Taste an der gewünschten Stelle los.

Anspielen

Die ersten 10 Sekunden jedes Tracks/jeder Datei (SCAN) bzw. jeder Datei im ausgewählten Ordner (SCAN) auf der Disc werden wiedergegeben.

1 Drücken Sie die Taste SCAN.

- SCAN (bzw. SCAN CDW) erscheint im Anzeigefenster.

Halten Sie die Taste SCAN während der Wiedergabe ca. zwei Sekunden gedrückt. – Im Anzeigefenster erscheint das Symbol SCAN. WMAM

2 Drücken Sie nochmals auf SCAN.

- Das Symbol SCAN bzw. ■ SCAN im Anzeigefenster wird ausgeblendet und die Anspielfunktion wird beendet.

Wiederholen

Die ausgewählten Tracks/Dateien (1 RPT) bzw. der Ordner (■ RPT) auf der Disc werden mehrmals wiedergegeben.

1 Drücken Sie während der Wiedergabe auf RPT.

- Im Anzeigefenster erscheint das Symbol 1 RPT. WMAM

2 Halten Sie die Taste RPT während der Wiedergabe ca. zwei Sekunden gedrückt.

- Im Anzeigefenster erscheint das Symbol RPT. WMAM

3 Drücken Sie nochmals auf RPT.

- Das Symbol 1 RPT bzw. ■ RPT im Anzeigefenster wird ausgeblendet und der Wiederholungsmodus wird beendet.

Shuffle

Alle Tracks/Dateien (SHF) bzw. der ausgewählte Ordner (■ SHF) auf der Disc werden zufällig wiedergegeben.

1 Drücken Sie während der Wiedergabe auf SHF.

- SHF (bzw. SHF CDW) erscheint im Anzeigefenster.

Halten Sie die Taste SHF während der Wiedergabe ca. zwei Sekunden gedrückt.

- In der Anzeige erscheint das Symbol SHF. WMAM

2 Drücken Sie nochmals auf SHF.

- Das Symbol SHF bzw. ■ SHF im Anzeigefenster wird ausgeblendet und die Zufalls-Wiedergabe wird beendet.

Hinweis

Wenn Sie während der Zufalls-Wiedergabe die Taste - I◀(bzw. I◀◀◀◀ auf der Fernbedienung) drücken, gelangen Sie jedoch nicht zum vorherigen Track.

CD TEXT / ID3 TAG MP3COWMA

Bei der Wiedergabe einer Disc mit Zusatzinformationen werden der CD-TEXT bzw. die ID3-Tag-Informationen angezeigt.

CD-TEXT enthält Informationen über die Disc (z. B. Disc-Name, Künstler oder Titelname). ID3-TAGs enthalten Informationen zu den einzelnen Dateien (z. B. Album-Titel, Titel, Künstler).

WMA-Dateien enthalten Informationen über die Datei (Titel, Künstler).

Falls diese Informationen nicht verfügbar sind, erscheint die Meldung "NO TEXT" im Anzeigefenster.

Drücken Sie während der MP3-/WMA-Wiedergabe mehrmals auf DISP (bzw. die Taste DISP. auf der Fernbedienung).

Schnell zu einer Datei springen (Schritte +10/-10) MP3 WMA

(Bei keinem oder einem vorhandenen Ordner.)

Drücken Sie die Taste F+ um 10 Titel vorzuspringen, bzw. F+ um 10 Titel zurückzuspringen.

Zum nächsten bzw. vorherigen Ordner springen MP3 WMA

(Bei mehr als zwei vorhandenen Ordnern.)

Drücken Sie die Taste F+ um zum nächsten Ordner zu gelangen, bzw. F+ um zum vorherigen Ordner zu gelangen.

Hinweis

Bei der Wiedergabe einer VBR-Datei kann die angezeigte Spielzeit von der tatsächlichen Spielzeit abweichen (bei der Wiedergabe werden Fortschritt und VBR gleichzeitig angezeigt).

Störungsbehebung

Sv : Störung / Carsache

Co : Behebung

Sy Gerät lässt sich nicht einschalten. / Gerät funktioniert nicht.

Ca Leitungen und Anschlüsse sind falsch angeschlossen.

Co Nochmals alle Anschlüsse überprüfen.

Ca Sicherung ist durchgebrannt.

Co Ursache für die Überlastung feststellen und Sicherung ersetzen. Es muss unbedingt eine Sicherung mit derselben Nennleistung eingesetzt werden.

Ca Lärm und andere Faktoren können die Funktion des integrierten Mikroprozessors beeinflussen.

Co Gerät aus- und wieder einschalten.

Sv Keine Wiedergabe möglich.

Ca Disc ist verschmutzt.

Co Reinigen Sie die Disc.

Ca Der eingelegte Disc-Typ kann nicht wiedergegeben werden.

Co Ermitteln Sie den Disc-Typ.

Sv Keine Tonausgabe. / Lautstärke lässt sich nicht erhöhen.

Ca Kabel sind nicht richtig angeschlossen.

Co Kabel richtig anschließen.

Sy Kein Ton.

Ca Die Lautstärke ist zu gering. Co Stellen Sie die Lautstärke ein.

Sy Die Musiktitel springen. Ca Das Gerät ist nicht fest montiert. Co Das Gerät fest montieren.

Sy Gerät funktioniert nicht richtig, selbst bei Drücken der ent-sprechenden Tasten auf der Fernbedienung.

Ca Batterie ist schwach. Co Eine neue Batterie einlegen.

Technische Daten

ALLGEMEINES

Ausgangsleistung ....50W x 4CH(Max.)

Stromversorgung .DC 12 V

Lautsprecherimpedanz 4 Ω

Masse ....Negativ

Abmessungen (B x H x T) 181,5 x 50 x 200 mm (ohne Frontblende)

Leergewicht (Ungefähr) 1,5 kg

CD-TEIL

Frequenzgang .20 Hz-20 kHz

Störabstand 80 dB

Klirrfaktor 0,12%

Kanaltrennung (1kHz) 55 dB

RADIO-TEIL

UKW-Empfänger

Frequenzbereich .....87,5-107,9 87,5-108, 65-74 oder 87,5-108 MH MHz

Störabstand 53 dB

Klirrfaktor 0,7%

Zulässige Empfindlichkeit 12 dBμV

MW(AM)-Empfänger

Frequenzbereich ....520-1720 oder 522-1620 kHz

Störabstand 45 dB

Klirrfaktor 1,0%

Zulässige Empfindlichkeit ....28 dBμV

Änderungen an Ausführung und technischen Daten ohne vorherige Ankündigung vorbehalten
