BEDIENUNGSANLEITUNG LAC5700RW LG

Lesen Sie vor Anschluss, Bedienung und Einstellung dieses Gerätes die Anleitungen bitte sorgfältig und vollständig durch.

Sicherheitshinweise

ACHTUNG

STROMSCHLAGGE- FAHR NICHT ÖFFNEN

ACHTUNG: UM DIE GEFAHR EINES STROMSCHLAGES AUSZUSCHLIESSEN, ENTFERNEN, SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM WARTUNGSPERSONAL.

Der Blitz mit der Pfeilspitze in dem gleichseitigen Dreieck warnt den Benutzer vor gefährlichen Spannungen im Gehäuse des Gerätes, die die Gefahr eines Stromschlages in sich bergen können.

Das Ausrufungszeichen im gleichseitigen Dreieck weist den Benutzer aufwichtige Betriebs- und Wartungs- bzw. Serviceanleitungen in der Begleitdokumentation des Gerätes hin.

Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug. Lassen Sie sich niemals während der Fahrt ablenken und achten Sie stets auf das Verkehrsgeschehen. Einstellungen oder Bedienungen niemals während der Fahrt vornehmen. Halten Sie das Fahrzeug unter Beachtung der Straßenverkehrsordnung vor der Bedienung des Gerätes an.

Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen Temperaturen verwenden (-10°C bis 60°C)

Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder Rückseite des Gerätes niemals abnehmen. Im Gerät befinden sich keine Bauteile, die vom Benutzer gewartet werden können. Wartungsarbeiten stets von Fachpersonal durchführen lassen.

Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals Tropf- und Spritzwasser, Regen oder Feuchtigkeit aussetzen.

Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in einem Fahrzeug betrieben werden.

VORSICHT: Dieses Gerät besitzt ein Laser-System. Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durchund bewahren Sie es zum späteren Nachschlagen auf. Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in Verbindung (siehe Serviceabschnitt). Durch Bedienungen, Einstellungen oder Verfahren, die in diesem Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden. Um den direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäusenicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein.NIEMALS IN DEN LASER BLICKEN.

Sicherheitshinweise

• Wenn Sie eine beschädigte oder verschmutzte Disc in das Gerät einle-gen, kann die Wiedergabe unterbrochen werden.
• Fassen Sie die Disc nur an der Innen- und Außenkante an.
• Berühren Sie nie die Wiedergabeseite der Disc.

Bringen Sie auf keiner der beiden Seiten der Disc Etiketten oder Aufkleber an.

Setzen Sie die Disc keiner direkten Sonneneinstrahlung oder großer Hitze aus.

Mit diesem Gerät können keine 8-cm-Discs abgespielt werden. (Es ist ausschließlich für 12-cm-Discs ausgelegt.)

• Reinigen Sie die Disc vor dem Abspielen. Wischen Sie sie dazu mit einem Tuch von der Mitte nach außen hin ab.
• Verwenden Sie niemals scharfe Reinigungsmittel wie Benzin, Alkohol oder Verdünner.

Wischen Sie die Kontakte auf der Rückseite des Bedienungsfeldes gelegentlich mit einem Baumwolltuch und etwas Alkohol ab.

Abschnitte in diesem Handbuch, die mit einem der folgenden Symbole versehen sind, beziehen sich ausschließlich auf durch dieses Symbol gekennzeichnete Discs.

CD Audio-CDs
MP3 MP3-Dateien
WMA WMA-Dateien

Inhaltsverzeichnis

Sicherheitshinweise .....2-3

Inhaltsverzeichnis 4

Vor dem Betrieb ....5

Bedienungsfeld 6

Fernbedienung (Optional) 7

Einbau 8

Anschlussdiagramm....9

Anschluss 10

Grundfunktionen 11-14

Radiobetrieb 15

RDS-Funktion 16

CD-/MP3-/WMA-Betrieb 17-18

Bedienung über AUX 19

Störungsbehebung 20

Technische Daten 21

Entsorgung von Altgeräten

1. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.

2. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafürstaatlich vorgesehene Stellen entsorgt werden.

3. Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der eigenen Gesundheit.

4. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Dieses Produkt wurde in Übereinstimmung mit den Richtlinien 2005/83/EEC (ANLAGE I, 3.2.9), 72/245/EEC und 2006/95/EC hergestellt.

Vor dem Betrieb

Bedienungsfeld abnehmen

Vor dem Verlassen des Fahrzeugs kann das Bedienungsfeld abgenommen werden.

Achten Sie beim Abnehmen oder Anbringen des Bedienungsfeldes darauf, dass die Anschlüsse auf der Rückseite des Bedienungsfeldes sowie am Steckplatz nicht beschädigt werden.

1. Drücken Sie die Taste "lum das Bedienungsfeld zulösen.
2. Drücken Sie das Bedienungsfeld nach rechts.
3. Nehmen Sie das Bedienungsfeld vom Gerät ab.
4. Verwahren Sie das abgenommene Bedienungsfeld im Schutzetui.

Abnehmbares Bedienungsfeld

1 Setzen Sie den Bereich A des Bedienungsfeldes auf den Bereich B des Gerätes.
2 Setzen Sie den Bereich C des Bedienungsfeldes auf den Bereich D des Gerätes. Drücken Sie das Bedienungsfeld dabei nach rechts.
3 Drücken Sie das Bedienungsfeld fest.

ACHTUNG

• Achten Sie darauf, beim Abnehmen und Anbringen des Bedienungsfeldes keine der Tasten zu drücken.
• Bei nicht fest eingesetztem Bedienungsfeld funktionieren die Tasten u. U. nicht richtig. Drücken Sie in diesem Fall vorsichtig auf die Anzeige.
• Das Bedienungsfeld sollte nicht bei hohen Temperaturenoder direkter Sonneneinstrahlung aufbewahrt werden.
• Das Bedienungsfeld niemals fallen lassen oder starkenErschütterungen aussetzen.
• Es dürfen keine flüchtigen Stoffe wie Benzin, Verdünner oder Insektensprays auf die Oberfläche des Bedienungsfeldesgelangen.
  • Das Bedienungsfeld nicht auseinandernehmen.

2 • Überspringen/Suchlauf

• Suchlauf/Sendereinstellung </>
  • Automatisch Speichern [AS]
• Programmsuche [V/PS]
• MP3-Titel +10/-10 ∧/V WMAM
• Ordner auf/ab ∥V WMAM

3 Fernbedienungssensor (Optional)

4 • Lautstärke

• [MUTE]
- Ein/Aus [PWR]

5 • Verkehrsdurchsagekennung [TA]

- Programmartkennung [PTY]

6 • Equalizer [EQ]

• Extreme Dynamic Sound System

[XDSS]

7 Anzeige [DISP]

8 Lösen/Auswurf

9 AUX In [AUX]
10 Speicherplatztaste [1-6]
11 Shuffle [SHF]
12 Wiederholen [RPT]
13 Anspielen [SCAN]
14 Wiedergabe/Pause ▶/II
15 [BAND]
16 Auswahl [SEL]
17 [MENU]

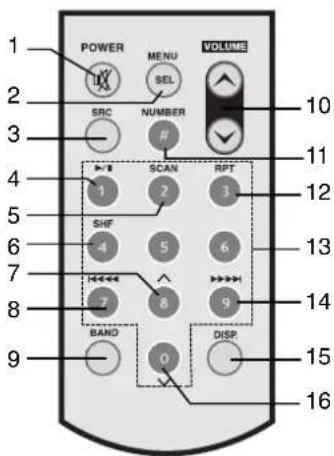

Fernbedienung (Optional)

1 Ein/Aus [POWER] / STUMM
2 Auswahl [MENU/SEL]
3 Quelle [SRC]
4 Wiedergabe/Pause ▶/II
5 Anspielen [SCAN]
6 Shuffle [SHF]
7 • MP3-Titel +10 WMAN
- Ordner auf ∧ WMA
8 • CD Überspringen/Suchlauf I◀◀◀◀
- Suchlauf/Sendereinstellung
9 [ BAND]
10 Lautstärke auf /ab
11 Nummer [#]
12 Wiederholen [RPT]
13 Nummer [0-9]
14 • CD Überspringen/Suchlauf ▶▶ ▶▶ I
- Suchlauf/Sendereinstellung ▶▶ ▶▶ I
15 Anzeige [DISP.]
16 • MP3-Titel -10 WMAM
- Ordner ab V WMAM

Einlegen der Batterie

1 Hebeln Sie die Batteriehalterung mit einem Stift oder Kugelschreiber heraus.
2 Legen Sie die Batterie mit der richtigen Polung und in die Batteriehalterung ein.
3 Setzen Sie die Batteriehalterung wieder ein.

Hinweis

• Nur eine CR2025 Lithium-Batterie (3V) verwenden.
  • Die Batterie bei längerem Nichtgebrauch der Fernbedienung herausnehmen.
• Die Batterie nicht wieder aufladen, auseinandernehmen, erwärmen oder ins Feuer werfen.
  • Die Batterie nicht mit Metallgegenständen berühren.
  • Die Batterie nicht zusammen mit Metallgegenständen aufbewahren.

Einbau

Bedienungsfeld

Grundmontage

Achten Sie vor dem Einbau darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie die Autobatterie ab, um einen Kurzschluss zu vermeiden.

1 Bauen Sie ein evtl. vorhandenes Autoradio aus.
2 Nehmen Sie alle nötigen Anschlüsse vor.

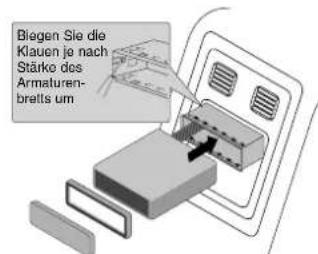

3 Bauen Sie den Radioschacht ein.
4 Schieben Sie das Gerät in den Radioschacht ein.

Ausbau eines vorhandenen Autoradios

Ist bereits eine Halterung für den Receiver im Armaturenbrett vorhanden, muss diese ausgebaut werden.

1 Lösen Sie die Halteschraube auf der Rückseite des Gerätes.
2 Nehmen Sie das Bedienungsfeld und den Justierrahmen vom Gerät ab.
3 Schieben Sie den Hebel Ⓐ in eine der beiden seitlichen Öffnungen im Gerät ein.

Wiederholen Sie den Vorgang auf der anderen Seite und ziehen Sie das Gerät aus dem Schacht.

1 Schieben Sie das Gerät in den ISO-DIN-Rahmen.
2 Befestigen Sie die vom alten Gerät entfernten Schrauben.
3 Schieben Sie das Gerät und den Rahmen in den Armaturenschacht ein.
4 Befestigen Sie die Armaturenblende bzw. die Adapterblende.
5 Setzen Sie den Justierrahmen auf das Gerät.
6 Setzen Sie das Bedienungsfeld auf das Gerät.

Anschlussdiagramm

Achten Sie vor dem Anschließen darauf, dass sich der Zündschalter in der Stellung AUS befindet und klemmen Sie den Anschluss der Autobatterie ab, um Kurzschlüsse zu vermeiden.

Achtung

Die Anschlussleitungen können sich je nach Fahrzeughersteller unterscheiden, selbst bei ISO-Anschlüssen. Es wird empfohlen, die vorhandenen Leitungen des Fahrzeugs vor dem Anschluss des Autoradios zu überprüfen. Bitte beachten Sie insbesondere Pin 5. Bei falschem Anschluss können Schäden am Fahrzeug oder am Autoradio verursacht werden. Der Einbau in einem VW/Audi/Skoda/Seat der Baujahre ab 1998 muss äußerst sorgfältig erfolgen, da an Pin 5 eine Spannung von 12 V anliegen könnte, wodurch das Autoradio beschädigt werden könnte. Beim Einbau in einen Ford der Baujahre ab 1997 mit einem ISO-Anschluss könnten bei falschem Anschluss die Mikrocomputer des Fahrzeugs beschädigt werden. Im Handel erhältliche ISO-Anschlussadapter können den Einbau u. U. erleichtern.

Anschluss

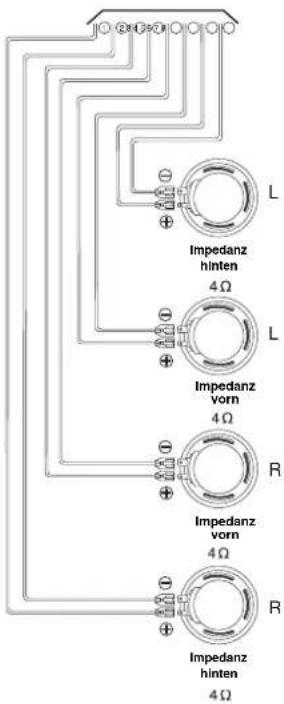

C Lautsprecheranschlüsse

A Von der Antenne

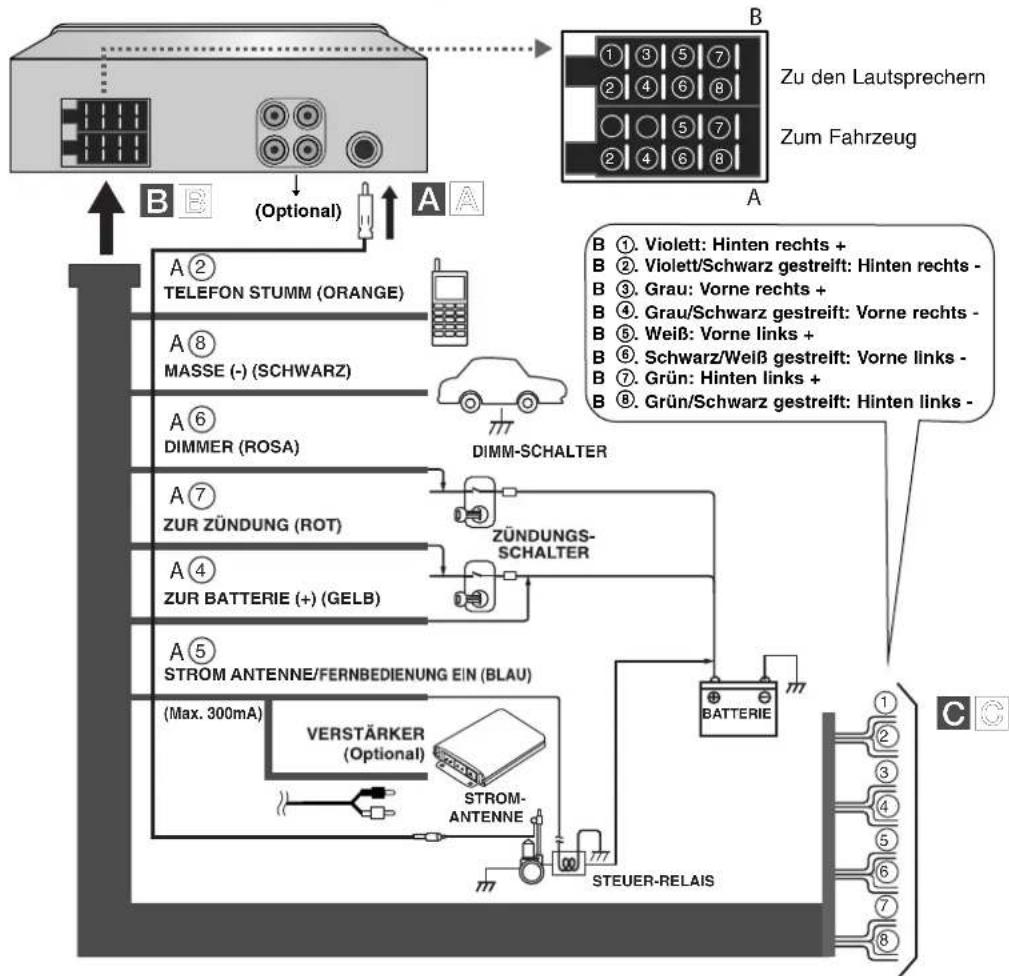

B An die Farbkabel der Fahrzeugverdrahtung

• SCHWARZ : Für den Anschluss an Masse.
- ORANGE : Für den Anschluss an die Telefonleitung.
- ROSA : Für den Anschluss an die Dimmerleitung.
- ROT : Für den Anschluss an die Klemme, über die die Stromversorgung erfolgt, wenn der Zündschalter auf ACC gesetzt ist.
• GELB : Für den Anschluss an die Batterieklemme (Reserve), über diedie Stromversorgung erfolgt.
- BLAU : Für den Anschluss an die Stromantenne.
- BLAU/WEIß : Für den Anschluss an einen Verstärker.

Anschluss an Zusatzgeräte (Optional)

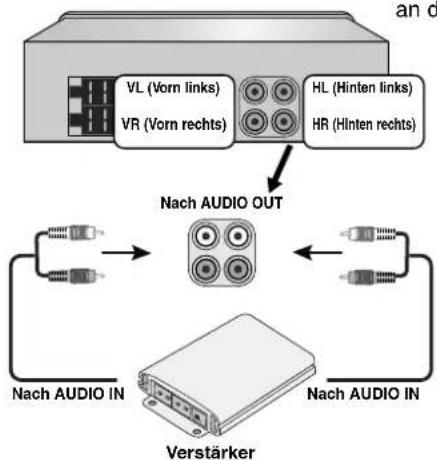

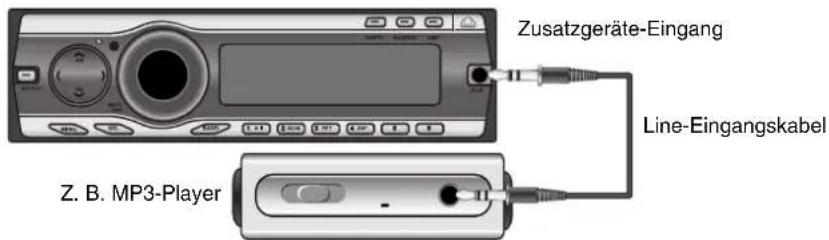

Schließen Sie den AUDIO OUT-Anschluss diesesGerätes an den AUDIO IN-Anschluss desVerstärkers an.

Grundfunktionen

Gerät einschalten

Drücken Sie MUTE/PWR (POWER/ auf der Fernbedienung) oder eine beliebige andere Taste.

Hinweis

Wenn Sie die CD in den CD-Schlitz einführen, wird das Gerät automatisch eingeschaltet.

Gerät ausschalten

Halten Sie die Taste MUTE/PWR (POWER/ × auf der Fernbedienung) gedrückt.

Disc einlegen

1 Drücken Sie die Taste, am das Bedienungsfeld zu öffnen. 2 Nach dem Einschieben der Disc startet die Wiedergabe automatisch.

Disc auswerfen

Drücken Sie die Taste zum das Bedienungsfeld zu öffnen. Die Disc wird automatisch aus dem Schlitz ausgeworfen. Wenn Sie die Taste während der Wiedergabe drücken, wird die Disc nach 10 Sekunden automatisch wieder eingezogen, falls sie nicht entnommen wird.

Quelle auswählen

Drücken Sie zur Auswahl einer Quelle mehrmals die Taste SOURCE. Die Anzeigen leuchten in der folgenden Reihenfolge auf. TUNER → CD → AUX → TUNER...

Hinweis

Ohne eingelegte CD kann keine Quelle ausgewählt werden.

Lautstärke einstellen

Drehen Sie zur Einstellung der Lautstärke den MUTE/PWR -Regler (oder drücken Sie VOLUME auf der Fernbedienung).

Hinweis

Beim Ausschalten merkt sich das Gerät automatisch die aktuell eingestellte Lautstärke. Beim nächsten Einschalten des Gerätes wird diese Lautstärke wieder eingestellt.

Stummschalten

1 Drücken Sie zum Stummschalten die Taste MUTE/PWR (POWER/ ✉ auf der Fernbedienung).
2 Drücken Sie diese Taste zum Deaktivieren der Stummschaltung nochmals.

Grundfunktionen

Allgemeine Einstellungen ändern

1 Halten Sie die Taste MENU (bzw. MENU/SEL auf der Fernbedienung) gedrückt, bis ein Menüpunkt erscheint.
2 Drücken Sie die Taste MENU (bzw. MENU/SEL auf der Fernbedienung), um zwi-schen den Menüs hin und her zu schalten.
AF ON → REG ON → TA ALARM → PI SOUND → AUX ON → AUX 00dB → DEMO OFF → BEEP 2ND
3 Drehen Sie den Regler MUTE/PWR im bzw. gegen den Uhrzeigersinn, um eine der aufgeführten Einstellungen auszuwählen.
(Drücken Sie wahlweise die Taste VOLUME auf der Fernbedienung.)
4 Halten Sie die Taste MENU (bzw. MENU/SEL auf der Fernbedienung) gedrückt, um die Einstellung zu beenden.

● AF (Ausweichfrequenz) EIN/AUS

Sollte die Empfangsqualität abnehmen, stellt der Tuner mit Hilfe der PI- und AF-Codes automatisch einen anderen Sender innerhalb des Netzwerks mit einem besseren Empfang ein.

AF ON (EIN):

Sie können Ihr eingestelltes Radioprogramm an jedem Ort ohne Unterbrechungen weiter hören.

AF OFF (AUS):

Es wird nur der Sendername angezeigt. Bei schlechtem Empfang werden keine Ausweichfrequenzen eingestellt.

● CREG (Bereich) EIN/AUS

REG ON (EIN):

Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem anderen Sender innerhalb des Netzwerks um, der dasselbe Programm ausstrahlt.

REG OFF (AUS):

Falls das Empfangssignal des Senders abnimmt, schaltet das Gerät zu einem Sender innerhalb des Netzwerks um, der dasselbe Programm ausstrahlt. (Die Sendung kann sich vom bisherigen Programm unterscheiden.)

●•TA (Verkehrsdurchsagekennung) ALARM/SUCHLAUF

TA ALARM:

Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, wird ein doppelter Signalton ausgegeben.

TA SEEK (SUCHLAUF):

Falls ein neu eingestellter Sender nach fünf Sekunden keine TP-Informationen ausstrahlt, sucht der Empfänger den nächsten Sender mit derselben Programmkettenkennung, der ebenfalls TP-Informationen ausstrahlt.

● PI (Programmkettenkennung) TON/STUMM

PI SOUND (TON):

Falls der Ton eines Senders mit einer anderen Programmkettenkennung nut mit Unterbrechungen zu hören ist, wird der Ton nach einer Sekunde stumm geschaltet.

PI MUTE (STUMM):

Falls ein Sender mit einer anderen PI nicht störungsfrei zu hören ist, schaltet der Empfänger den Ton sofort stumm

Grundfunktionen

● AUX (Zusatzgerät) EIN/AUS

An dieses Gerät können weitere Zusatzgeräte angeschlossen werden. Die Zusatzgeräte-Einstellung muss beim Anschluss solcher Zusatzgeräte eingeschaltet werden.

AUX EIN

Beim Anschluss von Zusatzgeräten.

AUX AUS

Keine Zusatzgeräte angeschlossen.

● AUX (Zusatzgeräte) 00dB/+6dB

Zur Vermeidung plötzlicher Lautstärkeänderungen beim Umschalten zwischen den Quellgeräten kann der Lautstärkepegel der einzelnen Quellgeräte angepasst werden. Die Einstellung lautet entweder 0 dB oder +6 dB. Falls der Eingangspegel des angeschlossenen Zusatzgerätes zu niedrig ist, kann der Pegel entsprechend erhöht werden. Ohne Einstellung des Line-Eingangspegels kann der Ton beim Umschalten der Quelle von einem Zusatzgerät zum nächsten plötzlich sehr laut werden.

● DEMO AUS/EIN

Die Anzeige beim Hören einer Gerätequelle kann angepasst werden, so dass z. B. Informationen, die Funktion oder der Equalizer angezeigt werden.

DEMO EIN

Zeigt Informationen beim Hören einer Gerätequelle an.

DEMO AUS

Funktion ausschalten.

● SIGNALTON 2. FUNKTION/ALLE

Einstellung des Signaltons bei jedem Tastendruck.

BEEP 2ND

Der Signalton ist nur beim Gedrückthalten einer Taste (länger als eine Sekunde) zu hören.

BEEP ALL (ALLE)

Beim Drücken einer beliebigen Taste ertönt ein Signal.

Drücken Sie mehrmals auf EQ/XDSS. Bei jedem Drücken der Taste ändert sich der Modus wie folgt.

• Pop : Optimiert für R&B, Soul und Country-Musik.
• Classic : Optimiert für Orchestermusik.
• Rock : Optimiert für Hard Rock und Heavy-Metal-Musik.
  • Jazz : Sanfter Klang, weicher Hörgenuss.
• Vocal : Starker, realistischer Klang in hoher Klangqualität.
• Salsa : Erzeugt den Klang von Salsa-Musik.
  • Samba : Erzeugt den Klang von Samba-Musik.
• User1 : Im Menü eingestellter, persönlicher Klang.
• User2 : Im Menü eingestellter, persönlicher Klang.

Sie können jeden Klangtyp nach Belieben anpassen. Wählen Sie den BENUTZER-Modusund nehmen Sie Ihre Einstellungen vor. Diese werden automatisch für den ausgewähltenBENUTZER-Modus gespeichert. Siehe Kapitel "Klang einstellen" auf Seite 14.

Grundfunktionen

Klang einstellen

1 Betätigen Sie mehrmals den Lautstärkeregler SEL (MENU/SEL auf der Fernbedienung), um die gewünschte Klangoption einzustellen (Lautstärke, Equalizer, Balance oder Fader). Die Modus-LED leuchtet in der folgenden Reihenfolge.
VOL → BAS → MID → TRB → BAL → FAD
2 Drehen Sie zur Einstellung der Klangqualität den MUTE/PWR -Regler (oder drücken Sie auf VOLUME auf der Fernbedienung).

Anzeige	Nach rechts drehen	Nach links drehen
VOL	Lautstärke erhöhen	Lautstärke verringern
BAS	Mehr Bässe	Weniger Bässe
MID	Erhöhen der Mitteltöne	Verringern der Mitteltöne
TRB	Mehr Höhen Weniger Höhen
BAL	Lautstärke des/der linkenLautsprecher(s) verringern	Lautstärke des/der rechtenLautsprecher(s) verringern
FAD	Lautstärke des/der vorderenLautsprecher(s) verringern	Lautstärke des/der hinterenLautsprecher(s) verringern

Hinweis

In der Einstellung "Aus" für die Funktionen EQ oder XDSS+ kann der Klang (BAS, MID, TRB) eingestellt werden.

XDSS+ (Extreme Dynamic Sound System)

1 Halten Sie die Taste EQ/XDSS gedrückt.

XDSS+: Höhen und Bässe verstärken.

2 Halten Sie zum Abbrechen erneut die Taste EQ/XDSS gedrückt.

Uhrzeit überprüfen

Drücken Sie zur Anzeige der Uhrzeit die Taste DISP (bzw. die Taste DISP. auf der Fernbedienung).

Hinweis

• Falls das Gerät RDS-Sendungen mit CT-Daten (Zeitsignal) empfängt, wird die Uhr automatisch im Anzeigefenster eingeblendet.
• Ansonsten wird "NO CLOCK" im Anzeigefenster eingeblendet.

Radiobetrieb

Radiosendungen hören

1 Drücken Sie die Taste SOURCE, um den Tuner auszuwählen.
2 Drücken Sie zur Auswahl des Frequenzbandes mehrmals die Taste BAND. Die Anzeigen leuchten in der folgenden Reihenfolge auf: FM1 → FM2 → FM3 → MW(AM)

3 Autom. Suchlauf: Drücken Sie die Tasten </> (bzw. I ◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung).

Sobald ein Sender gefunden wurde, wird der Suchlauf angehalten

Manueller Suchlauf: Halten Sie die Tasten <> (bzw. I ◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung) gedrückt, bis die Meldung "MANUAL" erscheint, und drücken Sie dann die Taste mehrmals.

Die Senderfrequenzen laufen schrittweise auf oder ab.

Senderfrequenzen speichern und aufrufen

Es können bis zu sechs Senderfrequenzen zum Aufrufen per Tastendruck gespeichert werden.

1 Drücken Sie die Taste BAND, um das gewünschte Frequenzband zum Speichern auszuwählen.

2 Wählen Sie die gewünschte Frequenz.

3 Halten Sie eine der Programmtasten 1-6 gedrückt, bis ein Signal ertönt. In der Anzeige der gespeicherten Sender blinkt die gedrückte Nummer und leuchtet dann stetig. Der ausgewählte Radiosender wurde gespeichert.

4 Wiederholen Sie für weitere Sender die Schritte 1-3. Wenn Sie jetzt eine der Programmtasten drücken, wird der dazugehörige Radiosender aufgerufen.

Hinweis

- Im Speicher können bis zu 18 UKW-Sender (6 für jedes der drei UKW-Bänder) sowie 6 Mittelwellensender gespeichert werden.

- Beim Speichern eines Senders auf einer Programmnummer, die bereits durch einen Sender im selben Band belegt ist, wird der alte Sender automatisch gelöscht.

Automatischer Suchlauf und Speicherung

Mit dieser Funktion werden die sechs stärksten Sender automatisch gespeichert.

1 Drücken Sie mehrmals die Taste /AS , bis die Meldung "AUTO STORE" erscheint. Mit dieser Funktion werden die sechs stärksten Senderfrequenzen automatisch nach Stärke auf den Programmnummern (1-6) gespeichert.

2 Zum Abbrechen erneut auf ∧/AS.

Durchlaufen der voreingestellten Sender

Drücken Sie die Taste V/PS. Daraufhin werden die gespeicherten Sender angezeigt. Drücken Sie zum Abbrechen auf V/PS.

Aufrufen der gespeicherten Sender

Drücken Sie zur Auswahl des gewünschten Frequenzbandes auf BAND und dann auf die gewünschte Programmtaste (1-6).

Die Nummer des Programmplatzes wird angezeigt und der Sender wird empfangen.

RDS-Funktion

RDS-Anzeigeoptionen

Im normalen RDS-Betrieb wird der Sendername angezeigt. Wenn Sie die DISP drücken, können Sie die unterschiedlichen Datentypen ansteuern:

CT→FREQUENCY→PTY→RT→PS

• CT (vom Sender übertragene Uhrzeit)
• PTY (Programmartkennung)
- RT (Radiotext)
• PS (Programm-Servicename)
• PI (Programmidentifizierung)
• AF (Ausweichfrequenzen für das aktuelle Programm)
• TP (Verkehrsprogrammerkennung)
• TA (Verkehrsdurchsageerkennung)

PTY-Funktion (Programmart)

Um einen bestimmten Programmtyp in einem Frequenzband auszuwählen, gehen Sie wie folgt vor:

1 Halten Sie die Taste TA/PTY gedrückt, um eine Programmart auszuwählen.
2 Halten Sie dann die Taste TA/PTY mehrmals gedrückt, um eine gewünschte Programmart auszuwählen.

3 Drücken Sie eine der Programmtasten 1-6.

Bei jedem Drücken dieser Taste wird das Programm wie folgt geändert:

No	Musikgruppe	No	Sprachgruppe
1.	Pop M, Rock M	1.	News, Affairs, Info
2.	Easy M, Light M.	2.	Sport, Educate, Drama
3.	Classics, Other M	3.	Culture, Science, Varied
4.	Jazz, Country	4.	Weather, Finance, Children
5.	Nation M, Oldies	5.	Social, Religion, Phone In
6.	Folk M	6.	Travel, Leisure, Document

Hinweis

RDS steht nur bei UKW-Programmen zur Verfügung.

TA-Funktion (Verkehrsdurchsagekennung)

Mit Hilfe des TA-Erkennung schaltet das Gerät vorübergehend zur

Verkehrsdurchsagekennung einer verfügbaren Quelle um (ein anderer UKW-Sender, eine CD oder eine andere angeschlossene Quelle).

Drücken Sie die Taste TA/PTY, um die Verkehrsdurchsagekennung ein- bzw. auszuschalten.

• TA EIN
Im TP/TA-Betrieb werden Verkehrsdurchsagen und -hinweise automatisch empfangen.
• TA AUS

Im TP/TA-Betrieb werden keine Verkehrsdurchsagen und -hinweise empfangen.

CD-/MP3-/WMA-Betrieb

Wiedergabe von Audio-CDs und MP3-/WMA-Discs

Mit diesem Gerät können CD-ROM-Aufnahmen im Format MP3/WMA, CD-R oder CD-RW abgespielt werden.

Lesen Sie vor der Wiedergabe von MP3-/WMA-Aufnahmen bitte die Hinweise zu MP3-/WMA-Aufnahmen auf Seite 21.

Bei einem Wechsel der Eingangsquelle wird die CD-Wiedergabe angehalten (ohne Auswerfen der CD). Sobald Sie die Quelle wieder auf "CD" umschalten, wird die CD von der letzten Wiedergabeposition fortgesetzt.

- Drücken Sie zur direkten Wiedergabe auf die NUMBER (#) gefolgt von der Titelnummer (0-9).

Pause

1 Drücken Sie während der Wiedergabe auf ▶/II. 2 Drücken Sie zum Fortsetzen der Wiedergabe erneut auf ▶/II.

Zum nächsten Titel/zur nächsten Datei springen

Drücken Sie kurz auf die Taste > (bzw. ▶▶▶▶1 auf der Fernbedienung), um den nächsten Titel auszuwählen.

Zum vorherigen Titel/zur vorherigen Datei springen

Drücken Sie innerhalb der ersten vier Sekunden der Spielzeit kurz auf die Taste < (bzw. I◀◀◀◀ auf der Fernbedienung).

Zum Anfang des aktuellen Titels/der aktuellen Datei springen

Drücken Sie nach Verstreichen der ersten vier Sekunden der Spielzeit kurz auf die Taste <(bzw. I◀◀◀◀ auf der Fernbedienung).

Suchlauf

Halten Sie die Taste </>(bzw. I ◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung) während der Wiedergabe ca. eine Sekunde lang gedrückt und lassen Sie die Taste an der gewünschten Stelle los.

Anspielen

Die ersten 10 Sekunden jedes Tracks/jeder Datei (SCAN) bzw. jeder Datei im ausgewählten Ordner (SCAN) auf der Disc werden wiedergegeben.

1 Drücken Sie die Taste SCAN.

- SCAN (bzw. SCAN CDW) erscheint im Anzeigefenster.

Halten Sie die Taste SCAN während der Wiedergabe ca. zwei Sekunden gedrückt. – Im Anzeigefenster erscheint das Symbol SCAN. WMAI

2 Drücken Sie nochmals auf SCAN.

- Das Symbol SCAN bzw. ■ SCAN im Anzeigefenster wird ausgeblendet und die Anspielfunktion wird beendet.

Wiederholen

Die ausgewählten Tracks/Dateien (1 RPT) bzw. der Ordner (■ RPT) auf der Disc werden mehrmals wiedergegeben.

1 Drücken Sie während der Wiedergabe auf RPT.

- Im Anzeigefenster erscheint das Symbol 1 RPT. WMAM

2 Halten Sie die Taste RPT während der Wiedergabe ca. zwei Sekunden gedrückt.

- Im Anzeigefenster erscheint das Symbol RPT. WMAM

3 Drücken Sie nochmals auf RPT.

- Das Symbol 1 RPT bzw. ■ RPT im Anzeigefenster wird ausgeblendet und der Wiederholungsmodus wird beendet.

CD-/MP3-/WMA-Betrieb

Shuffle

Alle Tracks/Dateien (SHF) bzw. der ausgewählte Ordner (■ SHF) auf der Disc werden zufällig wiedergegeben.

1 Drücken Sie während der Wiedergabe auf SHF.

- SHF (bzw. SHF CDW) erscheint im Anzeigefenster. Halten Sie die Taste SHF während der Wiedergabe ca. zwei Sekunden gedrückt. - In der Anzeige erscheint das Symbol SHF. WMAM

2 Drücken Sie nochmals auf SHF.

- Das Symbol SHF bzw. ■ SHF im Anzeigefenster wird ausgeblendet und die Zufalls-Wiedergabe wird beendet.

Hinweis

Wenn Sie während der Zufalls-Wiedergabe die Taste < (bzw. I ◀◀◀◀◀ auf der Fernbedienung) drücken, gelangen Sie jedoch nicht zum vorherigen Track.

CD TEXT / ID3 TAG

MP3CDWMA

Bei der Wiedergabe einer Disc mit Zusatzinformationen werden der CD-TEXT bzw. die ID3-Tag-Informationen angezeigt.

CD-TEXT enthält Informationen über die Disc (z. B. Disc-Name, Künstler oder Titelname). ID3-TAGs enthalten Informationen zu den einzelnen Dateien (z. B. Album-Titel, Titel, Künstler).

WMA-Dateien enthalten Informationen über die Datei (Titel, Künstler).

Falls diese Informationen nicht verfügbar sind, erscheint die Meldung "NO TEXT" im Anzeigefenster.

Drücken Sie während der MP3-/WMA-Wiedergabe mehrmals auf DISP.

Schnell zu einer Datei springen (Schritte +10/-10)

MP3 WMA

(Bei keinem oder einem vorhandenen Ordner.)

Drücken Sie die Taste ∧/AS (bzw. ∧/auf der Fernbedienung), um 10 Titel vorzuspringen, bzw. V/PS (oder V/auf der Fernbedienung), um 10 Titel zurückzuspringen.

Zum nächsten bzw. vorherigen Ordner springen

MP3 WMA

(Bei mehr als zwei vorhandenen Ordnern.)

Drücken Sie die Taste ∧/AS (bzw. ∧ auf der Fernbedienung), um zum nächsten Ordner zu gelangen, bzw. V/PS (oder V auf der Fernbedienung), um zum vorherigen Ordner zu gelangen.

Hinweis

Bei der Wiedergabe einer VBR-Datei kann die angezeigte Spielzeit von der tatsächlichen Spielzeit abweichen (bei der Wiedergabe werden Fortschritt und VBR gleichzeitig angezeigt).

Bedienung über AUX

Wiedergabe über Zusatzgeräte

An dieses Gerät können Zusatzgeräte angeschlossen werden.

Schließen Sie das des Line-Eingangskabels (nicht enthalten) am Zusatzgerät sowie an die AUX-Eingangsbuchse am Bedienungsfeld an.

1. Drücken Sie die Taste SOURCE, um die Quelle AUX auszuwählen. In der Anzeige erscheint die Meldung AUX IN.
2. Schalten Sie das angeschlossene Zusatzgerät ein und starten Sie die Wiedergabe.
3. Stellen Sie jetzt die Lautstärke ein.

Hinweis

• Wählen Sie vor dem Einschalten des Zusatzgerätes den richtigen Zusatzgeräte-Eingang aus (Hinweise finden Sie auf Seite 13).
• Falls der Eingangspegel des an der AUX-Eingangsbuchse angeschlossenen Zusatzgerätes zu niedrig ist, kann der Pegel entsprechend erhöht werden (Hinweise finden Sie auf Seite 13).

Störungsbehebung

Störung Ursache Behebung
Gerät lässt sich nicht einschalten. Gerät funktioniert nicht.	Leitungen und Anschlüsse sind falsch angeschlossen.Sicherung ist durchgebrannt.Lärm und andere Faktoren können die Funktion des integrierten Mikroprozessors beeinflussen.	Nochmals alle Anschlüsse überprüfen.Ursache für die Überlastung feststellen und Sicherung ersetzen. Es muss unbedingt eine Sicherung mit derselben Nennleistung eingesetzt werden.Gerät aus- und wieder einschalten.
Keine Wiedergabe möglich.	Disc ist verschmutzt.Der eingelegte Disc-Typ kann nicht wiedergegeben werden.	Reinigen Sie die Disc.Ermitteln Sie den Disc-Typ.
Keine Tonausgabe. Lautstärke lässt sich nicht erhöhen.	Kabel sind nicht richtig angeschlossen.	Kabel richtig anschließen.
Kein Ton.	Die Lautstärke ist zu gering.	Stellen Sie die Lautstärke ein.
Die Musiktitel springen.	Das Gerät ist nicht fest montiert.	Das Gerät fest montieren.
Gerät funktioniert nicht richtig, selbst bei Drücken der entsprechenden Tasten auf der Fernbedienung.	Batterie ist schwach.	Eine neue Batterie einlegen.

Technische Daten

Die Kompatibilität von MP3-/WMA-Discs mit diesem Wiedergabegerät unterliegt den folgenden Einschränkungen:

1. Abtastfrequenz: 8 - 48 kHz (MP3), 22,05 - 48 kHz (WMA)
2. Bitrate: 8 - 320 kbps (einschl. VBR) (MP3), 32 - 320 kbps (WMA)
3. Das Dateisystem einer CD-R/CD-RW sollte das Format "ISO 9660" besitzen
4. Bei der Aufnahme von MP3/WMA-Dateien mit einer Software, welche kein Dateisystem erstellen kann, z. B. mit "Direct-CD", ist die Wiedergabe von MP3-/WMA-Dateien nicht möglich. Wir empfehlen die Verwendung von "Easy-CD Creator". Diese Anwendung erstellt ein Dateisystem, das der Norm ISO9660 entspricht.

Außerdem ist zu beachten, dass für das Herunterladen von MP3-/WMA-Dateien aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen ist nicht zur Erteilung solcher Genehmigungen berechtigt. Die erforderlichen Genehmigungen sind bei den jeweiligen Urheberrechtsinhabern einzuholen.

ALLGEMEINES

Ausgangsleistung	.50W x 4CH(Max.)
Stromversorgung	.DC 12 V
Lautsprecherimpedanz	.4 Ω
Masse	.Negativ
Abmessungen (B x H x T)	.180 x 51 x 171 mm (ohne Frontblende)
Leergewicht (Ungefähr)	.1,5 kg

CD-TEIL

Frequenzgang	.20 Hz-20 kHz
Störabstand	.80 dB
Klirrfaktor	0,12%
Kanaltrennung (1kHz)	.55 dB

RADIO-TEIL

UKW-Empfänger
Frequenzbereich	87,5-107,9 oder 87,5-108 MHz
Störabstand	.53 dB
Klirrfaktor	.0,7%
Zulässige Empfindlichkeit	12 dBμV
MW(AM)-Empfänger
Frequenzbereich	.520-1720 oder 522-1620 kHz
Störabstand	.45 dB
Klirrfaktor	.1,0%
Zulässige Empfindlichkeit	.28 dBμV

AUX-TEIL

Frequenzgang	.20 Hz-20 kHz
Störabstand	.80 dB
Klirrfaktor	.0,1 %
Kanaltrennung (1kHz)	.45 dB
Max. Eingangspegel (1 kHz)	1,1 V (35 KΩ)

LG
