Produkttyp	2.1 Gaming-Audiosystem
Marke und Modell	Medion LIFE X83000 (MD 86012)
Abmessungen der Satelliten	9 x 34,5 x 7,5 cm (B x H x T)
Abmessungen des Subwoofers	33 x 20 x 22 cm (B x H x T)
Gesamtgewicht	Ca. 3,5 kg
Gesamtausgangsleistung	60 W RMS
Leistung der Satelliten	2 x 15 W RMS
Leistung des Subwoofers	1 x 30 W RMS
Stromversorgung	230 V / 50 Hz
Eingangsanschlüsse	2 Cinch-Audioeingänge (L/R), 1 3,5-mm-Klinkeneingang an der Tischfernbedienung
Ausgangsanschlüsse	2 Cinch-Audioausgänge (L/R) für Satelliten, 1 D-Sub-Anschluss für Tischfernbedienung
Bedienelemente	Lautstärke, Bass, Höhen auf Tischfernbedienung; Standby-Taste an der Vorderseite des Subwoofers
Hauptfunktionen	Audioverstärkung, Klangregelung, Standby-Modus, Konnektivität für PC oder externe Geräte
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; weiches, trockenes Tuch verwenden, keine Lösungsmittel oder Chemikalien
Sicherheit	Nicht öffnen oder selbst reparieren; von Feuchtigkeit und Wärmequellen fernhalten; auf stabiler Oberfläche verwenden
Mitgeliefertes Zubehör	2 Satellitenlautsprecher, Subwoofer, Tischfernbedienung, Audiokabel (3,5-mm-Klinke auf Stereo-Cinch), Bedienungsanleitung, Garantiekarte

Häufig gestellte Fragen - LIFE X83000 (MD 86012) MEDION

Wie schließe ich die Satelliten an den Subwoofer an?

Schließen Sie den roten Cinch-Stecker des rechten Lautsprechers an die AUDIO OUT R-Buchse des Subwoofers und den weißen des linken Lautsprechers an AUDIO OUT L an.

Wie schließe ich die Tischfernbedienung an?

Schließen Sie das Kabel der Fernbedienung an die RC CONNECT-Buchse auf der Rückseite des Subwoofers an.

Welche Audioeingänge sind verfügbar?

Sie können entweder die Cinch-Eingänge (L/R) auf der Rückseite des Subwoofers oder den 3,5-mm-Klinkeneingang an der Tischfernbedienung verwenden, um einen MP3-Player oder ein anderes Gerät anzuschließen.

Wie stelle ich Lautstärke und Klang ein?

Verwenden Sie den VOLUME-Knopf auf der Fernbedienung für die Lautstärke. Die Knöpfe TREBLE (Höhen) und BASS (Bässe) ermöglichen die Klanganpassung.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob die Lautsprecher eingeschaltet sind, die Lautstärke nicht auf Null steht, das Audiokabel richtig angeschlossen ist und die Audioquelle nicht stummgeschaltet ist. Testen Sie mit einem anderen Gerät (CD-Player) am Kopfhörerausgang.

Wie reinige ich die Box?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder chemische Reinigungsmittel.

Kann ich beide Audioeingänge gleichzeitig verwenden?

Ja, aber das Audiosignal der an den 3,5-mm-Klinkeneingang der Fernbedienung angeschlossenen Quelle hat Priorität und wird ausgegeben.

Was tun bei Fehlfunktion?

Überprüfen Sie alle Anschlüsse und die Stromversorgung. Wenn das Problem weiterhin besteht, wenden Sie sich an den MEDION-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Welche wichtigen Sicherheitshinweise gibt es?

Gerät nicht öffnen, nicht Feuchtigkeit aussetzen, auf stabiler Oberfläche verwenden, Verpackungsfolien von Kindern fernhalten und bei Gewitter oder längerem Nichtgebrauch Netzstecker ziehen.

Wie hoch ist die Gesamtleistung dieses Systems?

Die Gesamtleistung beträgt 60 W RMS, aufgeteilt in 2 x 15 W für die Satelliten und 1 x 30 W für den Subwoofer.

BEDIENUNGSANLEITUNG LIFE X83000 (MD 86012) MEDION

Zu dieser Anleitung ....3

In dieser Anleitung verwendete Symbole und Signalwörter ....3
Bestimmungsgemäßer Gebrauch ....3

Sicherheit und Wartung 4

Betriebssicherheit......4

Lieferumfang 6

Geräteübersicht......7

Subwoofer 7
Tisch-Fernbedienung 8

Inbetriebnahme 9

Satelliten an den Subwoofer anschließen 9
Tisch-Fernbedienung an den Subwoofer anschließen 9
Audiosignal anschließen (über Cinch Audioeingang) 9
Audiosignal anschließen (über 3,5 mm Klinke Audioeingang) ......9
Stromversorgung herstellen 9

Bedienung 10

Ein-/Ausschalten 10
Lautstärke regeln 10
Klang einstellen 10

Kundendienst 11

Erste Hilfe bei Fehlfunktionen 11
Benötigen Sie weitere Unterstützung? 11

Wartung 12

Reinigung 12

Entsorgung 13

Technische Daten 14

Hinweise zur Konformität 14

Zu dieser Anleitung

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf. Falls Sie das Gerät einmal weitergeben, legen Sie bitte auch diese Bedienungsanleitung dazu.

In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Information für den Gebrauch des Geräts.
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
•	Aufzählungspunkt / Information über Ereignisse während der Bedienung
▶	Auszuführende Handlungsanweisung

Bestimmungsgemäßer Gebrauch

Dieses Gerät dient zur Ausgabe von Audiosignalen über Stereo Cinch oder 3,5 mm Klinke. Die Lautsprecher sind ausschließlich für den privaten Gebrauch und nicht für gewerbliche Zwecke bestimmt. Verwenden Sie das Gerät ausschließlich in Wohn- oder ähnlichen Räumen.

Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplatzgeräten im Sinne §2 der Bildschirmarbeitsplatzverordnung geeignet.

Sicherheit und Wartung

Betriebssicherheit

- Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.

GEFAHR!

Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Stromversorgung

• Die Steckdose muss sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Stecker aus der Steckdose. Halten Sie beim Abziehen immer den Stecker selbst fest. Ziehen Sie nie an der Leitung, um Beschädigungen zu vermeiden.
• Ziehen Sie den Stecker bei Nichtgebrauch aus der Steckdose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermeiden.
• Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 230V/50Hz. Wenn Sie sich der Stromversorgung am Aufstellungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.
• Verwenden Sie das Gerät nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät oder in die nähere Umgebung. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

Bei Beschädigungen

• Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Netzkabel sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.
• Ziehen Sie bei Beschädigungen des Geräts oder des Netzkabels sofort den Netzstecker aus der Steckdose.

WARNUNG!

Versuchen Sie auf keinen Fall, das Gerät selber zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags!

• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden
• Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt, um Gefährdungen zu vermeiden.

Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt.
  Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Halten Sie Ihre Lautsprecher und alle angeschlosse nen Geräte von Feuchtigkeit fern. Ver meiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um Stürze der Lautsprecher zu ver meiden.
• Die heutigen Möbel sind mit einer Vielfalt von Lacken und Kunststoffen beschichtet und werden mit den unterschiedlichsten Pflegemitteln behandelt. Es kann daher nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter das Gerät.
• Stellen Sie keine offenen Brandquellen (z.B. Kerzen) auf dem Gerät ab.

Elektromagnetische Verträglichkeit

• Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, anderen Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörun gen zu vermeiden.
• Verwenden Sie nur das mitgelieferte Zubehör.

Das Gerät reinigen

- Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Vermeiden Sie chemische Lösungs- und Reinigungsmittel, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können.

Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

GEFAHR!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• 2 Lautsprecher
- Subwoofer
• Tisch-Fernbedienung
• Audio-Kabel (3,5 mm Klinke auf Stereo-Cinch)
• Bedienungsanleitung
- Garantiekarte

Geräteübersicht

Subwoofer

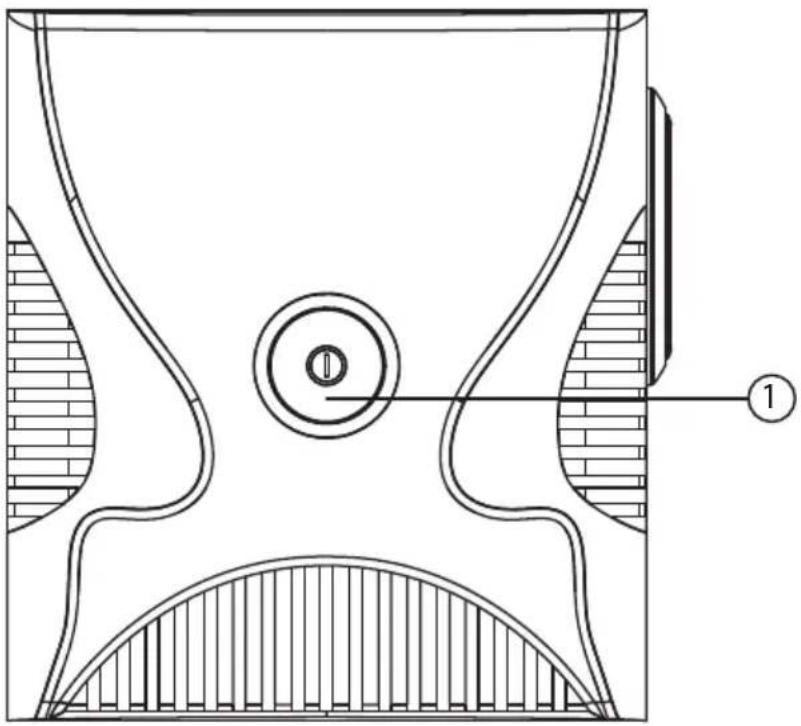

Vorderseite

1) : Bereitschaftsmodus ein-/ausschalten

DE

FR

IT

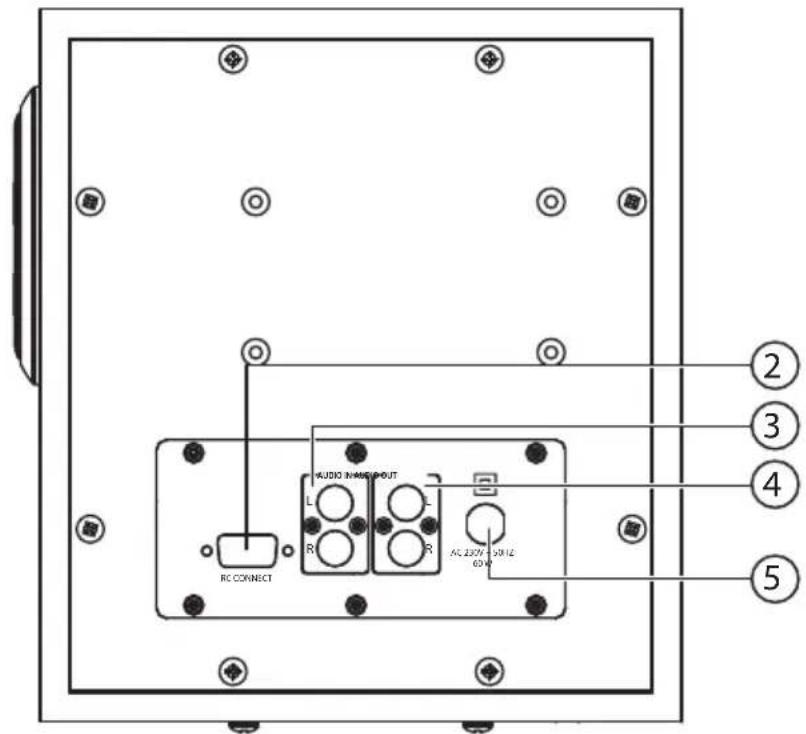

Rückseite

2) RC CONNECT: Anschluss für die Tisch-Fernbedienung
3) AUDIO IN L / R: Cinch Anschlüsse für eine Soundkarte
4) AUDIO OUT L / R: Cinch Anschlüsse für die Satelliten
5) Netzstecker

Tisch-Fernbedienung

1) TREBLE: Klangregler für die Höhen
2) Betriebsanzeige
3) BASS: Klangregler für die Bässe
4) VOLUME: Lautstärkeregler
5) 3,5 mm Klinke Audio-Eingang zum Anschluss eines externen Audiogerätes (z. B. MP3 Player)

Inbetriebnahme

Satelliten an den Subwoofer anschließen

▶ Verbinden Sie den roten Cinch Stecker des rechten Lautsprechers mit dem Anschluss AUDIO OUT R am Subwoofer.
▶ Verbinden Sie den weißen Cinch Stecker des linken Lautsprechers mit dem Anschluss AUDIO OUT L am Subwoofer.

Tisch-Fernbedienung an den Subwoofer anschließen

▶ Verbinden Sie Kabel der Tisch-Fernbedienung mit dem Anschluss RC CONNECT am Subwoofer.

Audiosignal anschließen (über Cinch Audioeingang)

Stecken Sie die 3,5 mm Klinke des mitgelieferten Audio-Kabels in den entsprechenden Ausgang Ihres Audioausgabegerät.
▶ Verbinden Sie den roten Cinch Stecker des mitgelieferten Audio-Kabels mit dem Anschluss AUDIO IN R am Subwoofer.
▶ Verbinden Sie den weißen Cinch Stecker des mitgelieferten Audio-Kabels mit dem Anschluss AUDIO IN L am Subwoofer.

Audiosignal anschließen (über 3,5 mm Klinke Audio-eingang)

Stecken Sie die 3,5 mm Klinke eines Audio-Kabels in den entsprechenden Ausgang Ihres Audioausgabegerät.
▶ Verbinden Sie das andere Ende des Audio-Kabels mit dem 3,5 mm Klinke Audioeingang an der Fernbedienung

HINWEIS

Wenn Sie beide Audioeingänge verwenden, wird das Signal des Audiogeräts am Klinke Audioeingang ausgegeben.

Stromversorgung herstellen

▶ Stecken Sie den Netzstecker des Subwoofers in eine gut erreichbare Netzsteckdose.

Bedienung

Ein-/Ausschalten

▶ Schalten Sie Ihr Sound System am Ein-/Ausschalter [1] ein oder aus. Sind die Lautsprecher in Betrieb, wird dies über eine Betriebsanzeige angezeigt.

Lautstärke regeln

Um die Lautstärke einstellen zu können, drehen Sie an dem Lautstärkeregler [VOLUME].

Klang einstellen

Mit den beiden Klangreglern [TREBLE] & [BASS] können Sie den Klang nach Ihren Wünschen einstellen.

Kundendienst

Erste Hilfe bei Fehlfunktionen

Fehlfunktionen können manchmal banale Ursachen haben, zuweilen aber auch von recht komplexer Natur sein und eine aufwendige Analyse erfordern.

Beginnen Sie mit einer sorgfältigen Sichtprüfung aller Kabelverbindungen. Wenn die Leuchtanzeigen nicht funktionieren, vergewissern Sie sich, dass der Computer und die Lautsprecher ordnungsgemäß mit Strom versorgt werden.
▶ Schalten Sie den Computer ab und überprüfen Sie alle Kabelverbindungen. Wenn Sie mit Sicherheit festgestellt haben, dass die Stromversorgung einwandfrei ist und alle Verbindungen intakt sind, schalten Sie den Computer wieder ein.
Das Anschlusskabel der Lautsprecher muss am Ausgang der Soundkarte (Line out oder Speaker out) angeschlossen werden.
- Ist der Ton verzerrt bzw. zu leise, regeln Sie mit dem Lautstärkeregler [VOLUME] solange, bis die gewünschte Lautstärke erreicht ist.

Wenn Sie keinen Ton hören, kann dies verschiedene Ursachen haben:

• Keine Stromversorgung der Lautsprecher
  • Lautstärkeregler nicht aufgedreht
• Tonausgabe über den Computer deaktiviert, stumm geschaltet oder fehlerhaft.
• Sie können die Lautsprecher überprüfen, indem Sie das Anschlusskabel am Kopfhörerausgang eines CD-Rom Laufwerkes anschließen und eine Musik-CD abspielen.

Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Wie sieht Ihre Rechnerkonfiguration aus?
• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

Wartung

Bitte wenden Sie sich an unser Service Center wenn Sie technische Probleme mit Ihren Multimedia Aktiv Lautsprecher haben. Die Reparatur ist ausschließlich unseren autorisierten Ser vicepartnern vorbehalten.

• Wenden Sie sich an Ihren Kundendienst wenn ...
• Flüssigkeit ins Innere der Lautsprecher gedrungen ist.
• die Lautsprecher nicht ordnungsgemäß funktionieren.
• das Gerät gestürzt oder das Gehäuse beschädigt ist.

Reinigung

Reinigen Sie die Multimedia Aktiv Lautsprecher mit einem angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Technische Daten

Anschlüsse

2 x Audio-Cinch-Eingang

2 x Audio-Cinch-Ausgang

Sub-D (zum Anschluss der Tisch-Fernbedienung)

1x Audio 3,5 mm Klinke Eingang an der Fernbedienung zum Anschluss eines externen Audiogerätes (z. B. MP3 Player)

Ausgangsleistung

60 Watt RMS

Satelliten: 2 x 15 Watt RMS

Subwoofer: 1 x 30 Watt RMS

Abmessungen (B x H x T)

Satelliten: 9 x 34,5 x 7,5 cm

Subwoofer: 33 x 20 x 22 cm

Gewicht

ca. 3,5 Kg

Technische und optische Änderungen sowie Druckfehler vorbehalten.

CE

Hinweise zur Konformität

Ihr Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG.
