IAN 43024 - Gartenschlauch FLORABEST - Kostenlose Bedienungsanleitung

Produkttyp	Gartenschlauch
Marke	Florabest
Modell	IAN 43024
Länge	25 m
Durchmesser	13 mm (1/2 Zoll)
Material	Verstärktes PVC
Maximaler Druck	8 bar
Betriebstemperatur	-5°C bis 60°C
Enthaltene Anschlüsse	Universalanschluss 1/2" und 3/4" mit Adapter
Verwendung	Gartenbewässerung, Außenreinigung
Lagerung	Frost- und direkter Sonneneinstrahlung geschützt
Pflege	Mit klarem Wasser reinigen; vor dem Winter entleeren
Sicherheit	Nicht mit Wasser >60°C verwenden; Knicke vermeiden
Ersatzteile	Dichtungen, Anschlüsse, Ersatzspitzen
Garantie	2 Jahre
Nettogewicht	1,5 kg
Farbe	Grün

Häufig gestellte Fragen - IAN 43024 FLORABEST

Wie schließe ich den Gartenschlauch an einen Wasserhahn an?

Verwenden Sie den mitgelieferten Universalanschluss. Schrauben Sie ihn fest auf den Wasserhahn (1/2" oder 3/4") und schließen Sie dann den Schlauch an. Handfest anziehen, ohne Werkzeug.

Kann ich diesen Schlauch mit heißem Wasser verwenden?

Nein, die maximale Temperatur beträgt 60°C. Heißeres Wasser würde das PVC-Material beschädigen.

Wie vermeide ich, dass der Schlauch knickt?

Rollen Sie den Schlauch vor Gebrauch vollständig ab. Vermeiden Sie scharfe Kanten und verwenden Sie bei Bedarf eine Schlauchtrommel.

Was tun, wenn der Schlauch am Anschluss undicht ist?

Überprüfen Sie den Zustand der Gummidichtung. Ersetzen Sie sie bei Bedarf. Ziehen Sie den Anschluss nach. Wenn das Leck weiterhin besteht, tauschen Sie den Anschluss aus.

Wie lagere ich den Schlauch im Winter?

Entleeren Sie das Wasser vollständig aus dem Schlauch, rollen Sie ihn auf und lagern Sie ihn an einem trockenen, frostsicheren Ort, idealerweise zwischen 5°C und 25°C.

Was ist der maximale Wasserdruck?

Maximal 8 bar. Überschreiten Sie diesen Druck nicht, um ein Platzen zu vermeiden.

Kann ich mehrere Schläuche miteinander verbinden?

Ja, verwenden Sie geeignete Verbindungsstücke (nicht im Lieferumfang). Stellen Sie sicher, dass die Durchmesser kompatibel sind.

Wie reinige ich den Schlauch?

Spülen Sie ihn nach Gebrauch mit klarem Wasser ab, um Rückstände zu entfernen. Bei hartnäckigen Flecken verwenden Sie eine weiche Bürste und Seifenwasser.

Ist der Schlauch für Trinkwasser geeignet?

Ja, das PVC-Material entspricht den Normen für Trinkwasser. Sie können es zur Bewässerung von Gemüse verwenden.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Florabest-Kundendienst oder sehen Sie in der Anleitung nach den Referenzen für Dichtungen und kompatible Anschlüsse.

BEDIENUNGSANLEITUNG IAN 43024 FLORABEST

Montage- und Sicherheitshinweise

Originalbetriebsanleitung

IT CH

AVVOLGITUBOAUTOMATICO

Montage- und Sicherheitshinweise

Seite

3

●Bestimmungsgemäße Verwendung

Der Schlauchaufroller ist als praktischer Ordnungshelfer für den Garten geeignet und verfügt über eine automatische Aufrollfunktion. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Technische Daten

Abmessungen: ca. 560 x 430 x 250 mm

Zuleitungsschlauch: ca. ø 11 mm/

∅ 15,5 mm × 2 m

(innerer/äußerer)

Schlauch: ca. ø 11 mm/

∅ 15,5 mm × 20 m

(innerer/äußerer)

Sicherheitshinweise

⚠ VORSICHT! VERLETZUNGSGEFAHR!

DIESES PRODUKT IST KEIN SPIELZEUG!

Dieses Produkt sollte nicht von Kindern benutzt werden.

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie

Kinder niemals unbeaufsichtigt mit Verpackungsmaterial. Es besteht Erstickungsgefahr. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

VORSICHT! STROMSCHLAGGEFAHR!

Stellen Sie sicher, dass Sie bei der Montage keine Stromleitung beschädigen.

⚠ VORSICHT!WASSERSCHADEN! Stellen

Sie sicher, dass Sie bei der Montage keine Wasserrohre beschädigen. Beachten Sie auch die Anleitung Ihrer Bohrmaschine.

⚠ VORSICHT!VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Lassen Sie die Montage nur durch fachkundige Personen durchführen!

- Öffnen Sie nicht das Gehäuse. Die Federn sind vorgespannt, diese können zurückschnellen.

■ Entfernen Sie keine Schrauben aus Teilen des Gehäuses.

⚠ VORSICHT!VERLETZUNGSGEFAHR!

Lassen Sie den Schlauch nicht von alleine zurück- schnellen. Führen Sie ihn vorsichtig in das Gehäuse zurück.

VORSICHT!VERLETZUNGSGEFAHR!

Lassen Sie den Schlauch nicht los, wenn die automatische Stoppfunktion nicht eingerastet ist.

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Achten Sie immer darauf, dass sich der Schlauch nicht selbst zurückwickelt. Dieses kann zu Beschädigungen führen.

Verschließen Sie die Schlauchöffnung, während des Gebrauchs nicht mit Ihren Fingern oder mit Gegenständen.

Um Frostschäden zu vermeiden, demontieren Sie die Schlauchtrommel im Winter von der Wand und lagern diese trocken.

⚠ VORSICHT! RUTSCHGEFAHR! Stellen Sie sicher, dass der Boden in der Nähe der Schlauchtrommel möglichst trocken gehalten wird.

Drehen Sie den Wasserhahn zu, wenn die Trommel nicht in Gebrauch ist.

Der Schlauch ist nicht zum Transport von Trinkwasser geeignet.

- Montage

• Montageplatz auswählen

Die Schlauchtrommel ist nur für den Außenbereich geeignet und kann nicht an Innen-Wasserhähne angeschlossen werden.

Montage

☐ Wählen Sie eine Wandfläche mit ca. 50 cm Platz zu beiden Seiten, so dass die Schlauchtrommel um 180° gedreht werden kann.
□ Wenn Sie den Schlauch um eine Wandecke herumführen möchten, montieren Sie die Schlauchtrommel mind. 1 m von der Ecke entfernt und benutzen Sie eine Schlauchführung (nicht im Lieferumfang enthalten).

Hinweis: Um ein Rückfließen zu vermeiden, montieren Sie die Schlauchtrommel nicht höher als den Wasserhahn.

Oder: Installieren Sie einen Rückfluss-Verhinderer oder einen Absperrhahn zwischen Wasserhahn und Schlauch.

- Wandhalterung montieren

Wichtig! Die Halterung muss vertikal angebracht werden (siehe Abb. A).

□ Verwenden Sie die beiliegenden vier Schrauben und Dübel. Diese sind nur für die Montage an Backstein, Beton – oder Holzwänden geeignet. Für eine Montage an anderen Materialien, benutzen Sie bitte dafür geeignete Schrauben und Dübel. Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.

• Schlauchtrommel befestigen

□ Stecken Sie die Schlauchtrommel 2 auf die Wandhalterung 1 und fixieren Sie diese Befestigung mit dem beiliegenden Sicherungsstift 11 (siehe Abb. B).

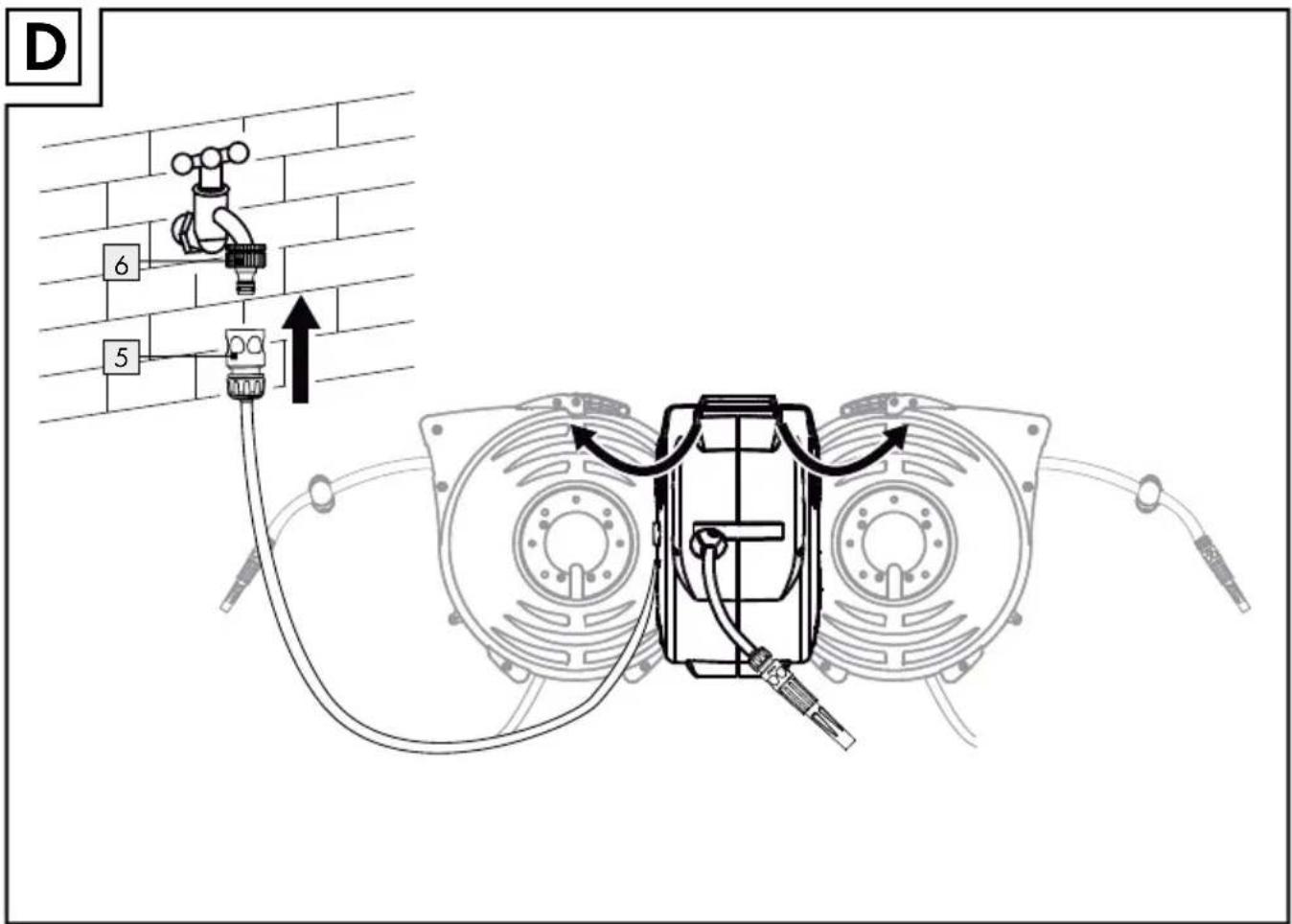

☐ Befestigen Sie den Adapter 5 am freien Ende des Zuleitungsschlauches 4 und schrauben Sie dann den Wasserhahnanschluss 6 auf (siehe Abb. D).
□ Stecken Sie den Adapter mit Wasserstoppfunktion 10 und die Sprühdüse 9 auf den langen Gartenschlauch.
☐ Prüfen Sie, ob sich die Schlauchtrommel 2 um 180° drehen lässt (siehe Abb. D).

Drehen Sie vor dem ersten Gebrauch den Wasserhahn auf und lassen Sie Wasser durch den Gartenschlauch laufen.
☐ Überprüfen Sie das Gerät auf undichte Stellen und drehen Sie gegebenenfalls lose Verbindungsstücke fest.

• Schlauchtrommel verwenden

□ Halten Sie das Schlauchende beim Abrollen des Schlauches fest und ziehen Sie den Schlauch aus der Schlauchtrommel 2.
□DieSchlauchtrommel 2 verfügt über eine automatische Stoppfunktion, so dass der Schlauch in der gewünschten abgerollten Länge gehalten wird. Beim Abrollen des Schlauches ist nach jedem Meter ein Klicken der Stoppfunktion zu hören. Beim Erreichen der gewünschten Länge ziehen Sie den Schlauch noch vorsichtig weiter, bis zum nächsten Klickgeräusch. Der Schlauch wird nun in der gewünschten Länge fixiert und kann auf den Boden gelegt werden, ohne dass er wieder in das Gehäuse zurückschnellt.
□ Wenn Sie den Schlauch weiter verlängern möchten, halten Sie das Schlauchende fest und gehen Sie wie oben beschrieben vor.
☐ Die automatische Stoppfunktion wird gelöst, indem Sie den Schlauch kurz über das letzte Klickgeräusch hinausziehen und ihn anschließend vorsichtig von Hand in die Schlauchtrommel 2 zurückführen.
☐ Durch Drehen der Sprühdüse 9 können Sie den Wasserstrahl regulieren.

Hinweise:

☐ Sollte sich der Schlauch bei geöffnetem Wasserhahn nicht richtig zurückführen lassen, verringern Sie den Druck. Lassen Sie entweder das Wasser durch den Schlauch abfließen oder stellen Sie das Wasser ab.
☐ Falls sich der Schlauch nicht von selbst in die Trommel zurückdreht, halten Sie ihn etwas über Hüfthöhe fest und führen Sie ihn vorsichtig von Hand zurück.

- Spritzdüsen verwenden

□ Stecken Sie die Sprühdüse 9 in den Adapter mit der Wasserstoppfunktion 10.
☐ Durch Drehen des vorderen Spritzdüsenteils können Sie den Wasserausfluss regeln. Die Spritzdüse kann zur Unterbrechung des Wasserflusses benutzt werden. Der Adapter mit der Wasser-Stoppfunktion unterbricht den Wasserfluss, wenn die Düse vom aufgedrehten Wasserhahn abgenommen wird. Verwenden Sie diese beiden Funktionen ausschließlich für eine zeitweilige Unterbrechung des Wasserflusses. Lassen Sie den Schlauch in solchen Fällen niemals unbeaufsichtigt.

Angewandte harmonisierte Norm: EN ISO 12100-2:2003+A1:2009

Tobias Koenig

Bereichsleiter

Neckarsulm, 08 Apr 2013

Die komplette Konformitätserklärung finden Sie unter: www.owim.com

● Wartung, Reinigung und Pflege

Das Gehäuse reinigen Sie mit einem leicht angefeuchteten, fusselfreien Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Information

Konformitätserklärung

Wir, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Wand-Schlauchbox, Modell-Nr.: Z31861, Version: 12 / 2013, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 2006/42/EC übereinstimmt.

● Technische gegevens

Afmetingen: ca. 560×430×250 mm

Sie benötigen · Il vous faut · Vi servono · U hebt nodig:

OWIM GmbH & Co. KG

Stiftsbergstraße 1

D-74167 Neckarsulm

Model-No.: Z31861

Version: 12/2013

Stand der Informationen · Version des informations
