Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Montage-/ Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Montage diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage- und Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter.

Bestimmungsgemäße Verwendung

Das Produkt ist als Ordnungshelfer für den Garten geeignet. Nur zur privaten Nutzung. Nicht für den gewerblichen Einsatz.

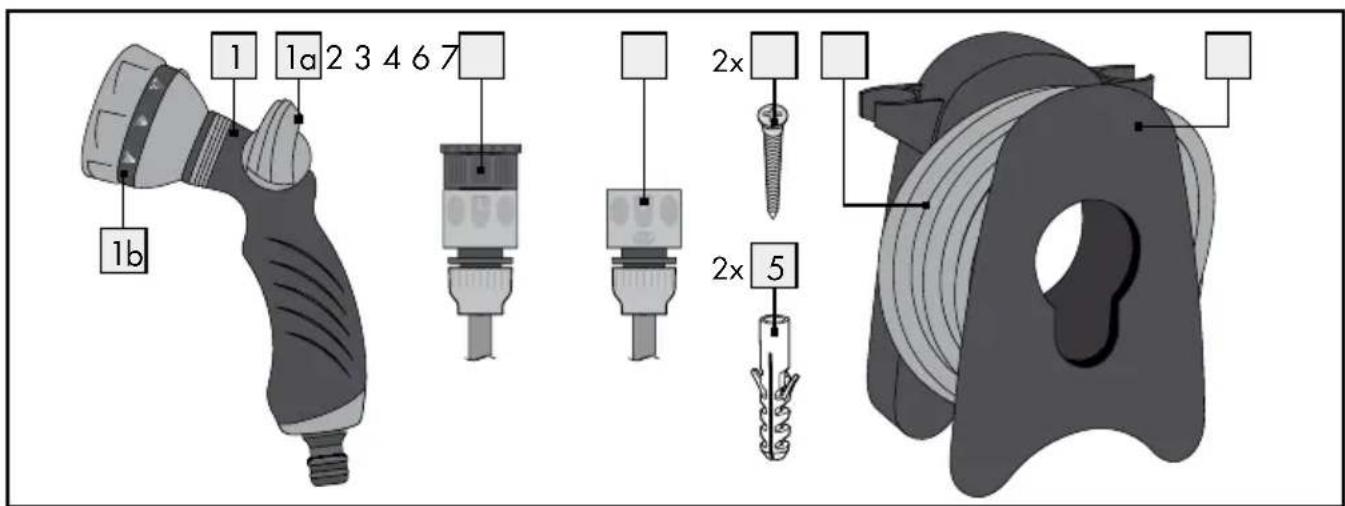

Teilebeschreibung

1 Sprühkopf
1a Kippschalter
1b Einstellrad
2 Schlauch-/Wasserhahnanschluss ohne
Aquastopp
3 Schlauchanschluss mit Aquastopp
4 Schraube
5 Dübel
6 Schlauch
7 Schlauchhalterung

Technische Daten

Schlauch:

3-lagig mit Netzgewebe

Gewicht: ca. 1 kg

Innendurchmesser: ca. 9 mm

Außendurchmesser: ca. 13,5 mm

Länge: ca. 10 m

Anschluss: 38 "

max. Betriebsdruck: 6 bar

Berstdruck: 18 bar

Schlauchhalterung:

Gewicht: ca. 0,4 kg

Abmessungen: ca. 19,5×23,5×13,5 cm

(B × H × T)

Wassersprüher:

Gewicht: ca. 185 g

Abmessungen: ca. 21 x 11,5 x 6,3 cm

(B × H × T)

Lieferumfang

1 Sprühkopf
1 Schlauch-/Wasserhahnanschluss ohne Aquastopp, 12 "
1 Schlauchanschluss mit Aquastopp, 12 "
1 Wasserhahnanschluss (3/4") mit Adapter (1/2")
2 Schrauben
2 Dübel
1 Schlauch
1 Schlauchhalterung
1 Montage- und Bedienungsanleitung

Sicherheitshinweise

ACHTUNG! VOR GEBRAUCH DIE MONTAGE- UND BEDIENUNGSANLEITUNG LESEN! MONTAGE- UND BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN!

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN. DIESER ARTIKEL IST KEIN

SPIELZEUG! ANSONSTEN DROHT VERLETZUNGSGEFAHR!

Der Schlauch ist für Brauchwasser konzipiert. Trinken Sie kein Wasser, welches den Schlauch durchflossen

hat. Ansonsten droht Verletzungsgefahr.

■ Stellen Sie sicher, dass kein Wasser aus dem Schlauch in die Trinkwasserversorgung

zurückfließen kann: Trennen Sie den Schlauch nach dem Gebrauch vom Wasserhahn oder montieren Sie einen Rückflussverhinderer bzw. Rohrunterbrecher zwischen Wasserhahn und Schlauch.

Lassen Sie den Schlauch – auch bei zwischenzeitlichen Unterbrechungen des Wasserflusses – niemals unbeaufsichtigt. Ansonsten besteht Verletzungsgefahr sowie die Gefahr von Sachschäden.
Setzen Sie den Schlauch keinem Frost aus. Ansonsten besteht die Gefahr von Sach- schäden.
Darauf achten, dass keine Schmutzpartikel die Anschlüsse verstopfen oder in das Schlauchinnere gelangen können. Ansonsten könnte die Armatur beschädigt werden.
Richten Sie den Wasserstrahl nicht auf elektrische Einrichtungen.
Richten Sie den Wasserstrahl nicht auf Personen oder Tiere.

- Montage

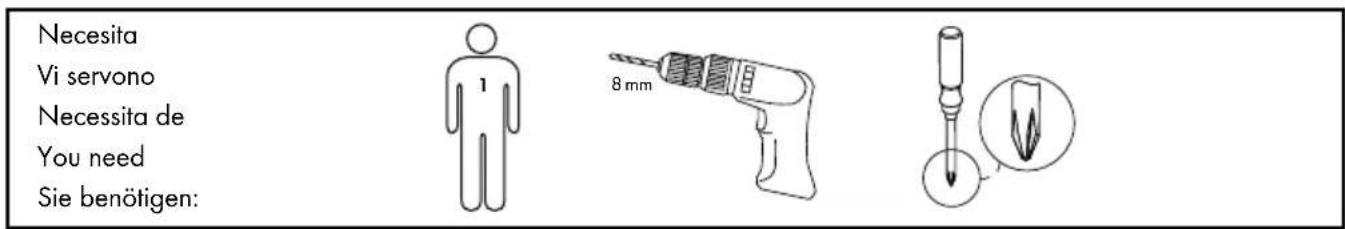

Sie benötigen:

Kreuzschraubendreher (PH2)

Bohrmaschine (8 mm)

Wichtig! Ziehen Sie unbedingt die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

Achten Sie beim Bohren darauf, dass Sie keine elektrischen Kabel, Gas- oder Wasserleitungen beschädigen.

Schlauchhalterung anbringen

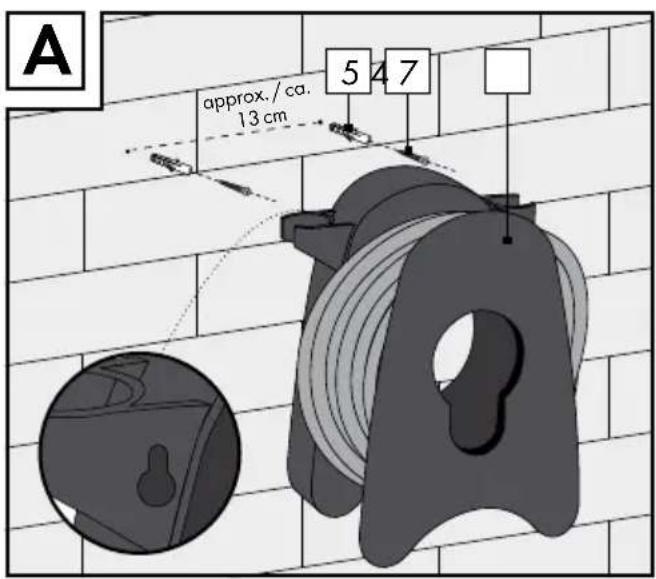

☐ Gehen Sie zum Anbringen der Schlauchhalterung 7 vor, wie in der Abbildung A dargestellt.
□ Verwenden Sie die beiliegenden Schrauben 4 und Dübel 5. Diese sind nur für die Montage an Backstein, Beton- oder Holzwänden geeignet. Für eine Montage an anderen Materialien, benutzen Sie bitte dafür geeignete Schrauben und Dübel. Erkundigen Sie sich im

Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.

Hinweis: Um ein Rückfließen zu vermeiden, montieren Sie die Schlauchhalterung 7 nicht höher als den Wasserhahn oder installieren Sie einen Rückfluss-Verhinderer bzw. Absperrhahn zwischen Wasserhahn und Schlauch 6.

- Gebrauch

Anschluss vornehmen

☐ Gehen Sie zum Anschließen des Schlauchs 6 vor, wie in der Abbildung B dargestellt.

Sprühkopf verwenden

Hinweis: Der Sprühkopf 1 verfügt über zehn verschiedene Strahleinstellungen. Die Durchflussmenge lässt sich stufenlos regulieren.

□ Stecken Sie den Sprühkopf 1 in den Schlauchanschluss mit Aquastopp 3 (s. Abb. C).
□ Bewegen Sie den Kippschalter 1a nach hinten, um den Wasserauslass zu starten und stufenlos zu regulieren. (s. Abb. D).
Drehen Sie das Einstellrad 1b auf Position „I“, um die Strahleinstellung auszuwählen oder zu wechseln (s. Abb. D).
□ Bewegen Sie den Kippschalter 1a nach vorne, um den Wasserauslass zu stoppen (s. Abb. D).

Hinweis: Wenn Sie den Sprühkopf 1 bei offenem Wasserhahn abnehmen, unterbricht der Schlauchanschluss mit Aquastopp 3 den Wasserfluss. Verwenden Sie diese Möglichkeit zur Unterbrechung des Wasserflusses nur, wenn Sie ein anderes Element an den Schlauch anschließen wollen, beispielsweise einen Rasenberegner.

ACHTUNG! Benutzen Sie die in diesem Kapitel beschriebenen Möglichkeiten zum Unterbrechen des Wasserflusses nur zu zwischenzeitlichen Unterbrechungen! Wenn Sie den Wasserzufluss längere Zeit stoppen wollen, drehen Sie den Wasserhahn zu.

- Reinigung und Pflege

■ Verwenden Sie zur Reinigung und Pflege ein leicht angefeuchtetes, fusselfreies Tuch.
■ Reinigen Sie den Geräteanschluss von Zeit zu Zeit, um einen dichten Sitz am Schlauchanschluss zu gewährleisten.

Service

ABRAHAM DIEDERICHS GmbH & Co. oHG

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

Tel.: [phone] (kostenfrei)

Fax: [phone]

E-Mail: [e-mail]

IAN 103794

- Entsorgung

Den Artikel entsprechend den örtlichen behördlichen Bestimmungen entsorgen.

ABRAHAM DIEDERICHS GmbH & Co. oHG

Oberkamper Str. 37-39

D-42349 Wuppertal

Germany

Art.-Nr.: 9925905

Information Update · Stand der Informationen:

11 / 2014 · Ident.-No.: 9925905112014-5
