BEDIENUNGSANLEITUNG 10033709 Klarstein
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Geräteübersicht 7
Installationszubehör 8
Abmessungen und Abstände 9
Installation 11
Anbringen des Dunstabzugs 14
Bedienfeld und Tastenfunktionen 15
Reinigung und Pflege 16
Fehlersuche und Fehlerbehebung 18
Hinweise zur Entsorgung 20
English 25
Español 43
Français 61
Italiano 79
TECHNISCHE DATEN
| Artikelnummer 1003370 | 9, 10033710 |
| Stromversorgung 220-240 V ~ 50 Hz |
KONFORMITÄTSERKLÄRUNG
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)
SICHERHEITSHINWEISE
Lesen Sie sich die Bedienungsanleitung vor der Installation und Inbetriebnahme des Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf.
Hinweis: Die Bedienungsanleitung bezieht sich auf mehrere Ausführungen der Dunstabzugshaube. Dementsprechend kann es vorkommen, dass einige Beschreibungen und individuelle Merkmale nicht auf die von Ihnen gekaufte Dunstabzugshaube zutreffen.
Installation
- Der Hersteller kann nicht für Schäden haftbar gemacht werden, die durch inkorrekte oder unzureichende Installation des Geräts entstehen.
- Der Mindestabstand bezieht sich auf den Abstand zwischen der Auflagefläche eines Herdes und dem niedrigsten Punkt der Dunstabzugshaube (wenn die Dunstabzugshaube über einem Gasherd montiert wird, sollte der Mindestabstand 65 cm betragen. Berücksichtigen Sie, dass die Bedienungsanleitung des Gasherds einen größeren Mindestabstand erfordern kann, welcher, wenn dies der Fall sein sollte, zwingend eingehalten werden muss. Der Abstand von 65 cm kann verringert werden für: nicht brennbare Bestandteile der Dunstabzugshaube, und Niederspannungsteilen, wenn diese, sollten Sie deformiert werden, keine spannungsführenden Teile freilegen.
- Stellen Sie sicher, dass die Nennspannung mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmt.
- Stellen Sie bei Geräten der Klasse I sicher, dass die Stromleitungen im Haus adäquat geerdet wurden.
- Verbinden Sie die Abziehvorrichtung über ein Rohr, welches einen Mindestdurchmesser von 120mm hat, mit dem Abzugsschacht. Der Abzugsweg muss so kurz wie möglich sein.
- Die Luft darf nicht in einen Abzug gelangen, über welchen Rauch von Gas oder Benzin verbrennenden Geräten abgeleitet wird.
- Wenn die Abziehvorrichtung in Verbindung mit nicht elektrischen Geräten (z.B. Geräten die Gas verbrennen) verwendet wird, muss eine ausreichende Raumbelüftung garantiert werden, um den Rückfluss der Abluft zu verhindern. Die Küche muss eine direkte Frischluftöffnung haben, um den Zugang von sauberer Luft zu gewährleisten. Wenn Die Dunstabzugshaube in Verbindung mit Geräten, welche keine elektrische, sondern eine andere Form der Energieversorgung haben, genutzt wird, darf der Unterdruck im Raum 0,04 mbar nicht übersteigen, um zu gewährleisten, das Dämpfe nicht über die Dunstabzugshaube zurück in den Raum gesogen werden.
- Wenn das Netzstromkabel beschädigt wird, muss es vom Hersteller, dem Kundendienst oder einer anderen hierfür qualifizierten Person ersetzt werden.
- Gesetzliche Verordnungen und Regelungen in Bezug auf die Abluftabgabe müssen eingehalten werden.
Verwendung
- Die Dunstabzugshaube ist ausschließlich für den Haushaltsgebrauch geeignet und darf niemals in einem kommerziellen Anwendungsbereich betrieben werden.
- Verwenden Sie die Dunstabzugshaube nur für den dafür vorgesehenen Verwendungszweck.
- Achten Sie darauf, dass sich unter der Dunstabzugshaube keine hohen Flammen bilden und fl ambieren Sie kein Essen unter der Dunstabzugshaube, während diese in Verwendung ist. Brandgefahr!
- Fritteusen müssen bei der Verwendung permanent überwacht werden: überhitztes Öl kann zu brennen beginnen.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen und mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn diese von einer für sie verantwortlichen Person zur sicheren Verwendung des Geräts angeleitet und unterwiesen wurden und die damit verbundenen Risiken verstehen und begreifen.
- Das Gerät ist kein Spielzeug. Kinder sollten das Gerät nur unter Aufsicht reinigen und warten.

VORSICHT
Verbrennungsgefahr! Während des Kochens können die zugänglichen Teile des Geräts sehr heiß werden. Passen Sie auf, dass Sie sich nicht daran verbrennen.
Wartung
- Reinigen Sie die Dunstabzugshaube und den Filter, gemäß der Bedienungsanleitung, regelmäßig.
- Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät Reinigen oder Warten.
- Reinigen oder ersetzen Sie die Filter nach einer gewissen Zeit (ansonsten besteht Brandgefahr).
- Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen Reinigungsmittel.
• Das Gerät ist für maximal 4 Herdplatten ausgelegt.
Wichtige Hinweise zum Abluftbetrieb

WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.
- Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
- Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNUNG
Brandgefahr durch Funkenfl ug! Installieren Sie die Abzugshaube nur über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle), wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

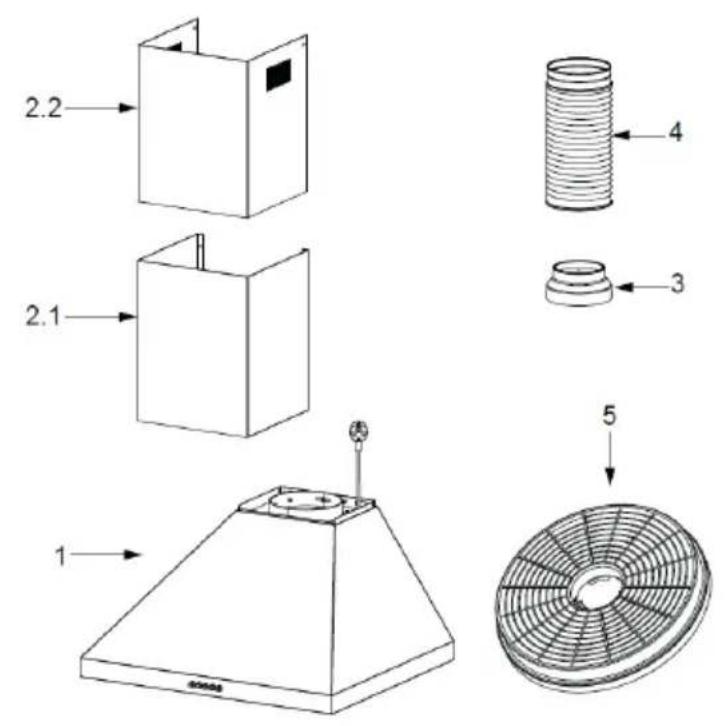

GERÄTEÜBERSICHT

| Nr. Stk. Gerätekomponenten | ||
| 1 1 Gerätekorpus, inklusive: Bedienelementen, Licht, Gebläse, Filter | ||
| 2.1 1 Untere Abdeckung | ||
| 2.2 1 Obere Abdeckung (optional) | ||
| 3 1 Bund (optional) | ||
| 4 1 Abluftrohr | ||
| 5 2 Aktivkohlefilter (optional) | ||
Hinweis: Das optionale Zubehör ist nicht im Lieferumfang enthalten.
Standard-Installationszubehör
| Nr. Stk. Teil | ||
| 10 5 Schrauben 5 x 50 | ||
| 11 5 Dübel | ||
| 12 4 Schrauben 4,2 x 9,5 | ||
| 13 2 Schrauben 5 x 12 | ||
| 20 1 Befestigungswinkel Abzugshaube | ||
| 21 1 Befestigungswinkel Abdeckung (optional) | ||
Optionales Installationszubehör (nicht im Lieferumfang enthalten)
| Nr. Stk. Teil | ||
| 10 7 Schrauben 5 x 50 | ||
| 11 7 Dübel | ||
| 12 6 Schrauben 4,2 x 9,5 | ||
| 20 1 Befestigungswinkel Abzugshaube | ||
| 21 1 Befestigungswinkel Abdeckung (optional) | ||
Hinweis: Falls Sie die Installationskomponenten aus diese Tabelle auswählen, richten Sie sich nach der Angabe „Lösung 2“ im Installationsdiagramm.

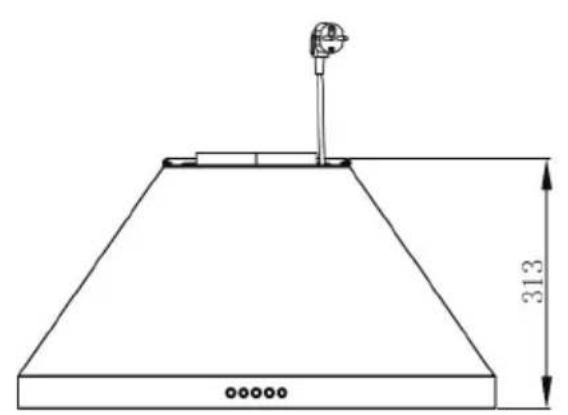

ABMESSUNGEN UND ABSTÄNDE
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

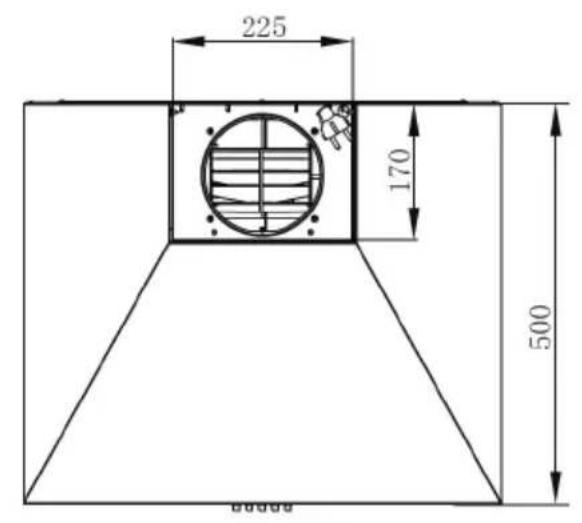

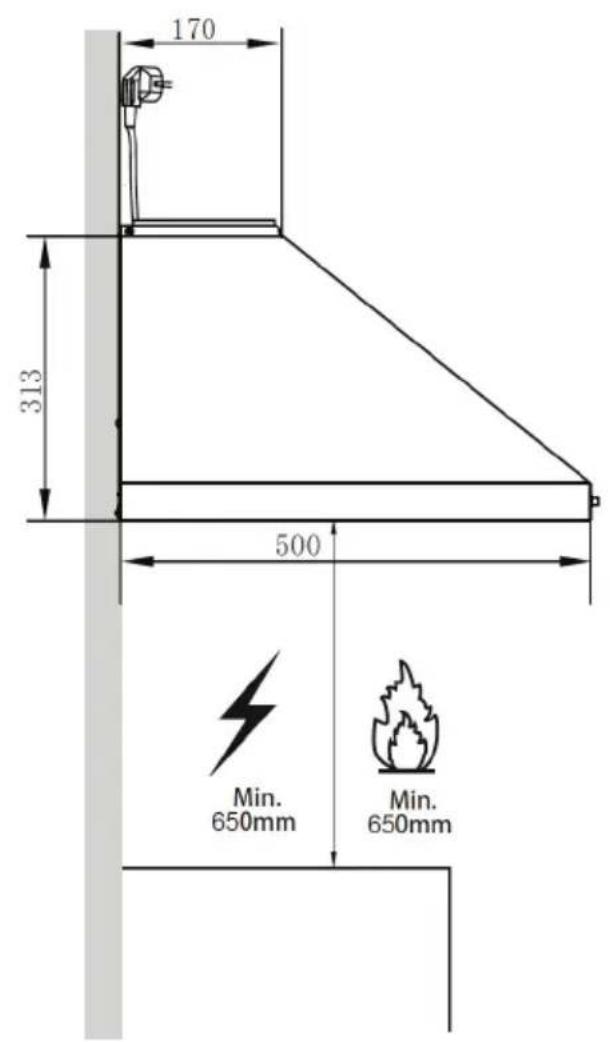

| Option Abzug A B | |||
| 1 400+0 690 / | |||
| 2 400+300 690 730-970 | |||
| 3 400+390 690 730-1060 | |||
| Hinweis: Bei den angegebenen Werten handelt es sich um [mm]. | |||
INSTALLATION
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

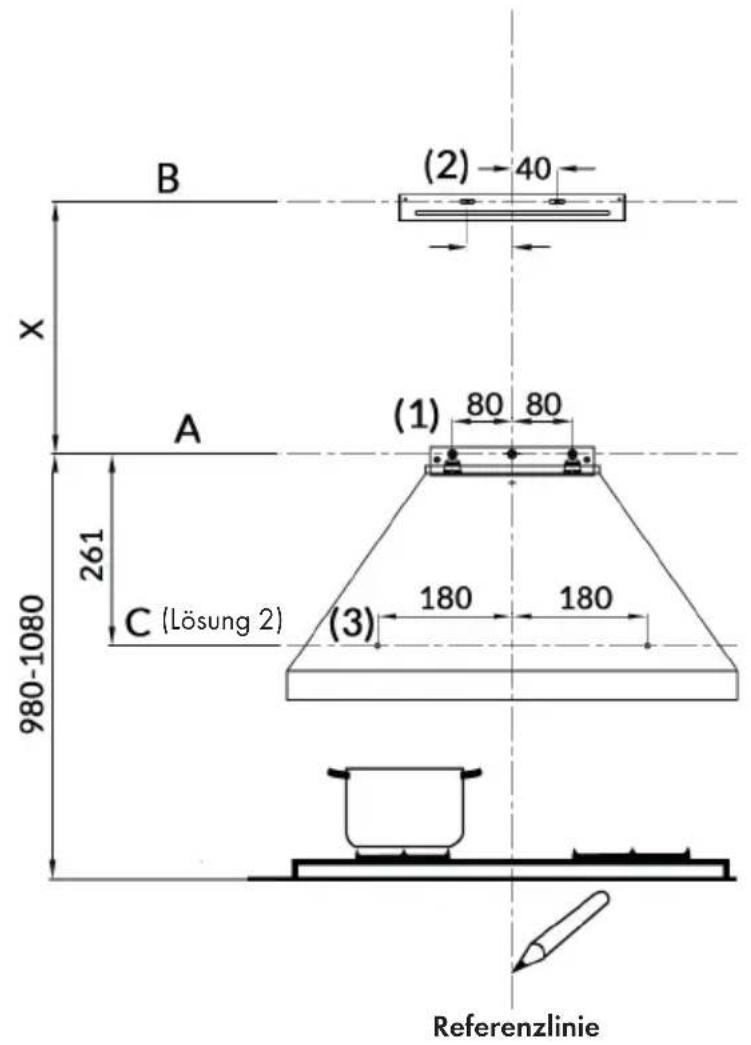

Ziehen Sie als ersten Schritt zunächst folgende Linien:
- Eine senkrechte Referenzlinie zur Decke oder zu der oberen Begrenzung, im Zentrum der Stelle, an der die Dunstabzugshaube angebracht werden soll.
(A) Eine horizontale Linie A, 980–1080 mm oberhalb der Kochfläche.
(B) Eine horizontale Linie B, X mm über der horizontalen Linie A.
(C) Eine horizontale Linie C, 261 mm oberhalb der horizontalen Linie A (gilt nur für „Lösung 2“).

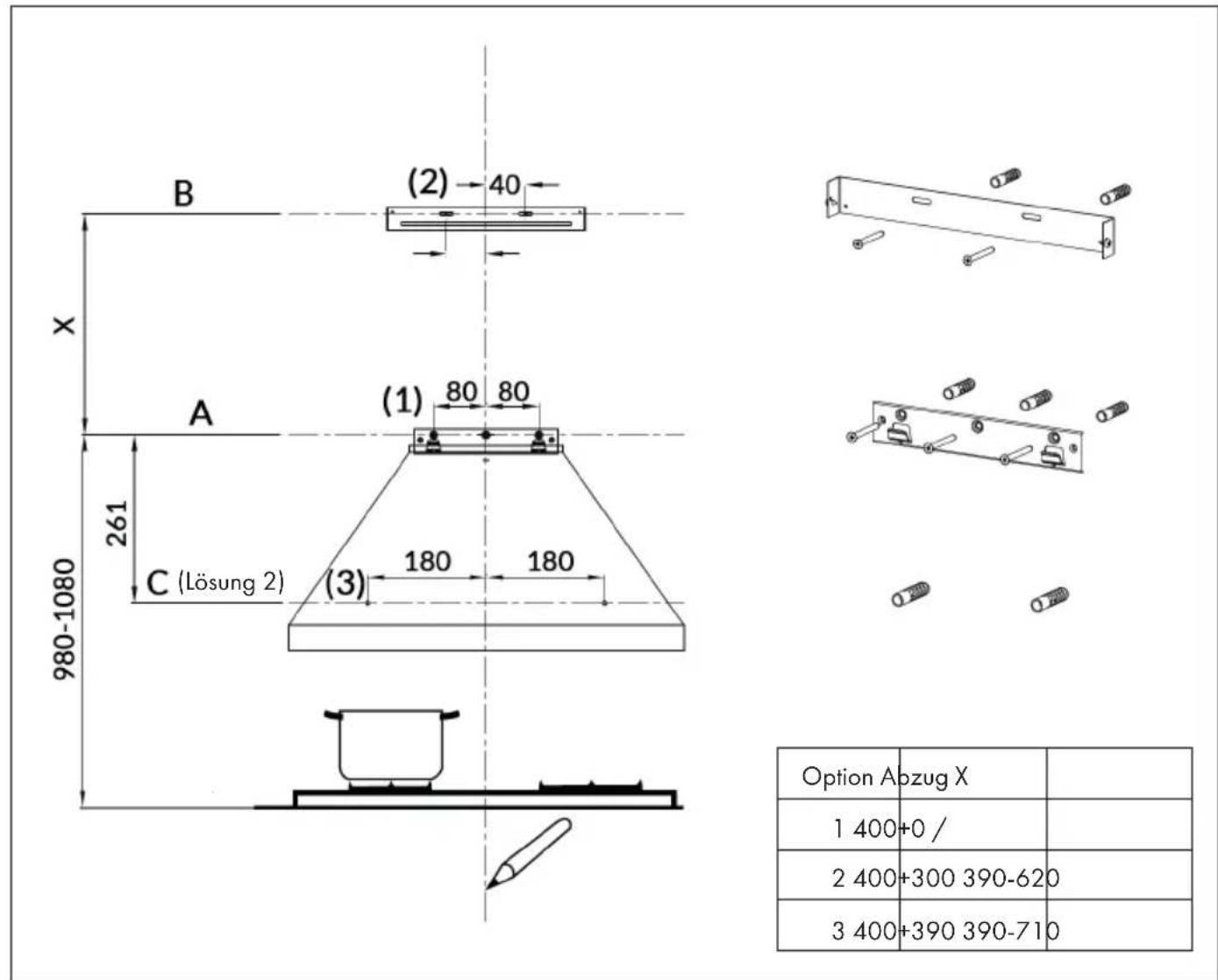

Markierungspunkte
Hinweis: Bei den angegebenen Werten handelt es sich um [mm].
(2) Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 40 mm rechts von der Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der Referenzlinie und stellen Sie sicher, dass sich die beiden Punkte auf einer Höhe befinden.
(3) Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 180 mm rechts von der vertikalen Referenzlinie (Lösung 2). Wiederholen Sie diesen Schritt auf der anderen Seite der Referenzlinie und stellen Sie sicher, dass sich die beiden Punkte auf einer Höhe befinden.

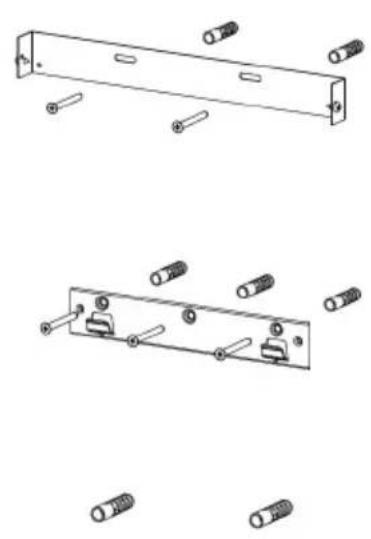

Fixierung der Winkel (optional)
- Bohren Sie mit einem 10 mm-Bohrer in die Markierungspunkte (1), (2) und (3) (Lösung 2).
- Stecken Sie die Dübel in die Bohrlöcher (1), (2), (3) (Lösung 2).
- Fixieren Sie die Winkel mit 3 Schrauben (5x50) an der horizontalen Linie A.
- Fixieren Sie die Abdeckungswinkel mit 2 Schrauben (5x50) an der horizontalen Linie B.

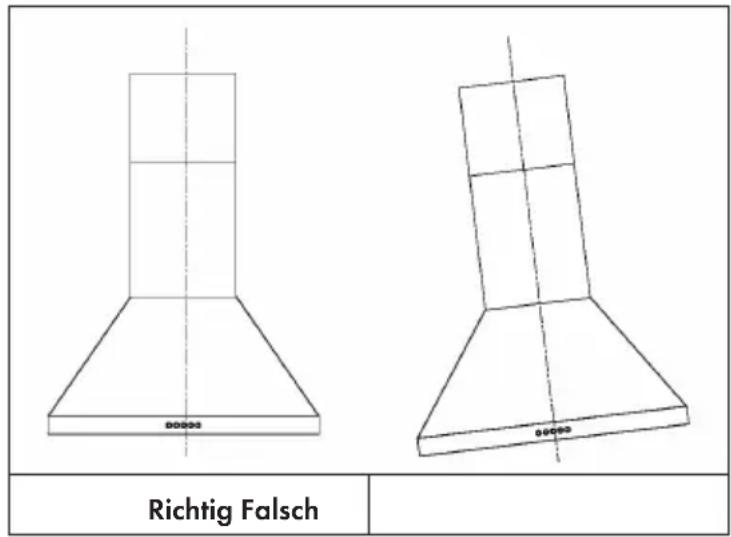

Einhaken des Gerätekorpus
- Haken Sie den Gerätekorpus an dem Befestigungswinkel ein.
• Richten Sie den Gerätekorpus aus. - Fixieren Sie den Gerätekorpus mit 2 Schrauben (M5x12) an dem Befestigungswinkel, um ein versehentliches herunterrutschen des Gerätekorpus zu verhindern.
- Nehmen Sie den Filter aus dem inneren des Gerätekorpus und drehen Sie an Markierungspunkt (3) die Schrauben in die Dübel (Lösung 2).


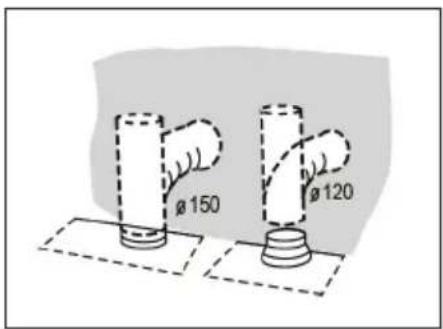

Richtig FalschVerbindung mit dem Abluftsystem
Verbinden Sie die Dunstabzugshaube bei der Installation mit dem Dunstabzug. Verwenden Sie hierfür entweder ein flexibles oder ein starres Rohr mit einem Durchmesser von 150 mm oder 120 mm. Welches Rohr Sie wählen bleibt Ihnen überlassen.
- Wenn Sie eine 120 mm-Abluftverbindung wählen, fügen Sie zusätzlich den Bund am Auslass des Gerätekorpus an.
- Fixieren Sie das Abluftrohr an der richtigen Stelle und fixieren Sie dieses mit einer ausreichenden Anzahl an Rohrklemmen (nicht im Lieferumfang enthalten).
- Entnehmen Sie gegebenenfalls darin befindliche Kohlefilter.
Der Dunstabzug kann nur in Kombination mit einer Dunstabzugshaube angebracht werden.

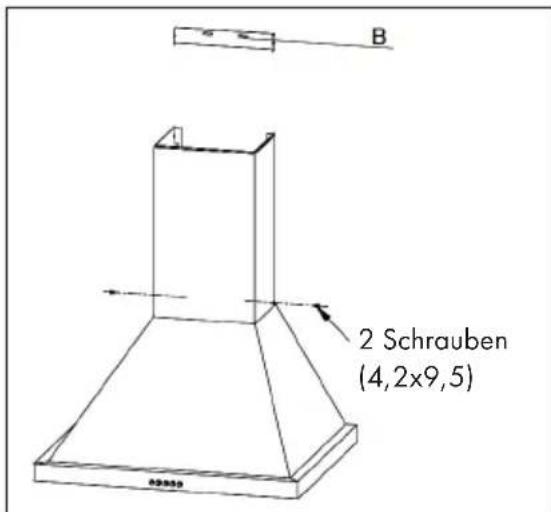

Untere Abdeckung
- Fixieren Sie die untere Abdeckung mit 2 Schrauben (4,2x9,5) am Gerätekorpus.


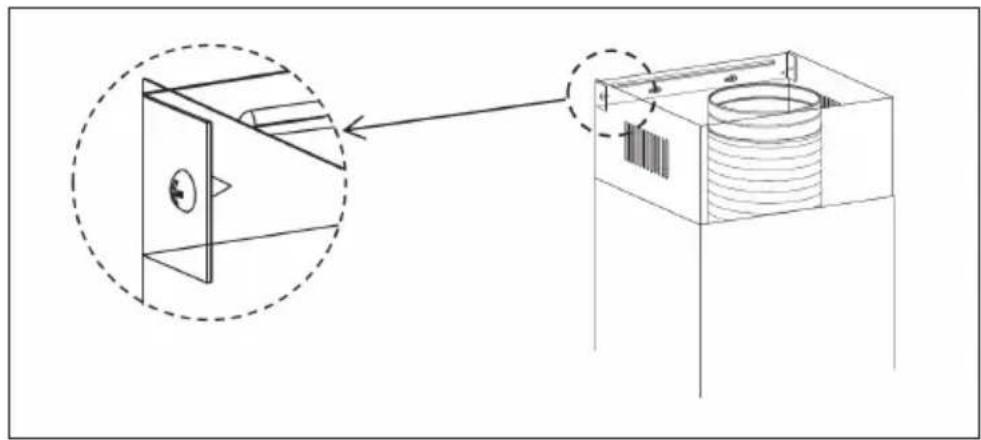

B 2 Schrauben (4,2x9,5)Obere Abdeckung
- Fixieren Sie die obere Abdeckung mit 2 Schrauben (4,2x9,5) an dem Befestigungswinkel.

| Ein-/Aus: Drücken Sie zum Ein- und Ausschalten diese Taste. | |
![]() | Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit langsamer Geschwindigkeit. |
![]() | Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit mittlerer Geschwindigkeit. |
![]() | Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit hoher Geschwindigkeit. |
![]() | Licht an/aus: Drücken Sie diese Taste einmal zum Licht einschalten. Drücken Sie sie zum Ausschalten erneut. |
REINIGUNG UND PFLEGE

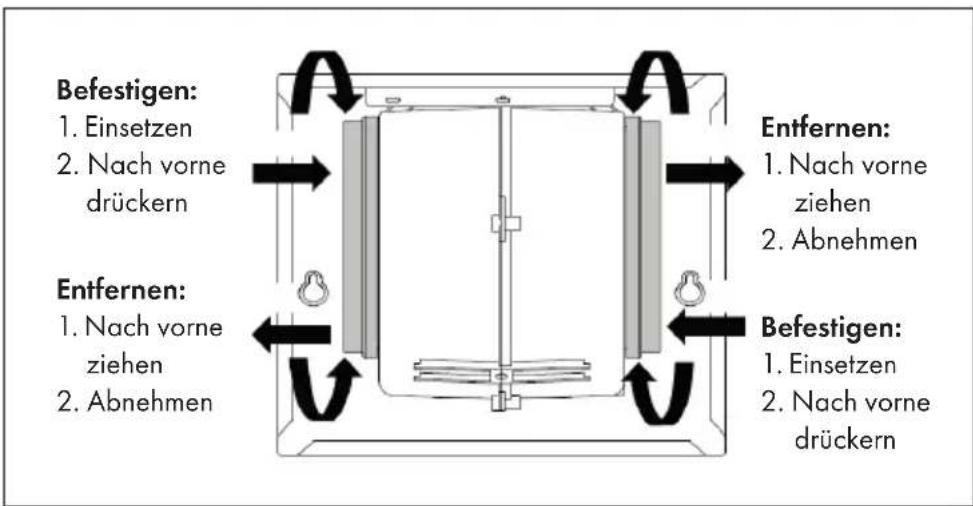

Reinigung der Fettfiltern
• Die Filter müssen, abhängig von der Verwendungshäufigkeit, mindestens alle 2 Monate gereinigt werden. Die Filter sind spülmaschinengeeignet.
- Entnehmen Sie die Filter, indem Sie diese gegen die Rückseite der Dunstabzugshaube drücken und gleichzeitig nach unten ziehen.
- Vermeiden Sie ein Verbiegen der Filter während der Reinigung. Vergewissern Sie sich vor dem Wiedereinsetzen, dass die Filter vollständig getrocknet sind (die Farbe der Filteroberfläche kann sich im Laufe der Zeit verändern. Dies hat allerdings keinen Einfluss auf die Effizienz des Filters).
- Achten Sie darauf, dass Sie den Filter nach der Reinigung wieder korrekt, mit dem Griff nach unten, einsetzen.

Diese Filter können nicht abgewaschen und wiederverwendet werden. Aktivkohlefilter müssen, je nach Verwendungshäufigkeit, mindestens alle 4 Monate gewechselt werden.
Austausch der Aktivkohlefilter:
1 Entnehmen Sie den metallenen Fettfilter.
2 Entnehmen Sie die verschmutzten Aktivkohlefilter.
3 Setzen Sie die neuen Aktivkohlefilter ein.
4 Setzen Sie den metallenen Fettfilter wieder ein.


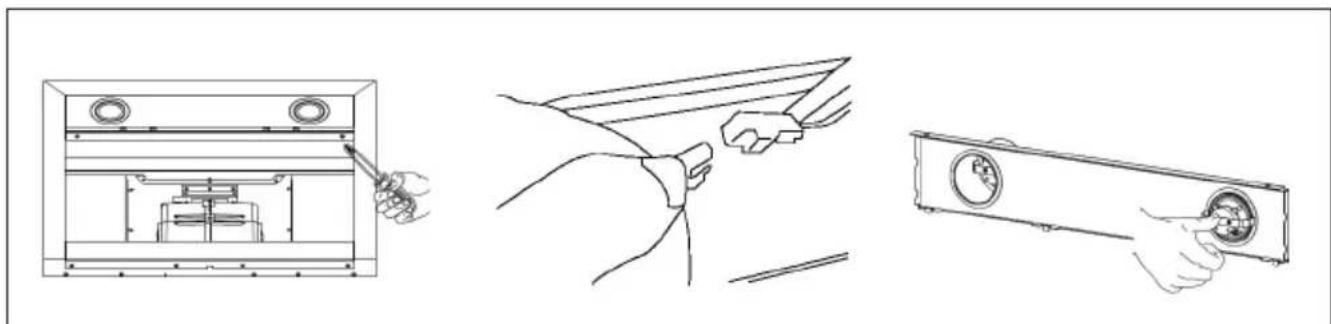

1 Entnehmen Sie den Fettfilter und entfernen Sie vorsichtig die beiden Schrauben der vorderen Abdeckung (ein Kreuzschraubenschlüssel ist zum Entfernen der Schrauben erforderlich).
2 Trennen Sie die Verbindung zwischen Klemme und LED-Licht.
3 Drücken Sie das LED-Licht gegen die Rückseite der Dunstabzugshaube und nehmen Sie es heraus.
4 Ersetzen Sie die Lampe durch eine im Handel erhältliche LED-Lampe (max. 1,5 W).

| ∅ Leistung Spannung Bild | ILCOS D code | |||
| 70 mm 1,5 W DC 12 V | ![]() | DSR-1.5-S-70 |
Wiedereinsetzen des LED-Lichtmoduls
1 Drücken Sie das LED-Licht in die Front der vorderen Abdeckung und fixieren Sie dieses dort.
2 Verbinden Sie die Klemme mit dem LED-Licht.
3 Drehen Sie vorsichtig die beiden Schrauben der vorderen Abdeckung wieder fest. Setzen Sie den Fettfilter wieder ein.
FEHLERSUCHE UND FEHLERBEHEBUNG
| Problem Ursache Lösung | ||
| Das Licht ist an, aber der Motor läuft nicht. | Die Flügelblätter sind blockiert. | Überprüfen Sie die Flügelblätter. |
| Der Kondensator ist beschädigt. | Ersetzen Sie den Kondensator. | |
| Der Motor ist beschädigt. Ersetzen Sie den Motor. | ||
| Licht und Motor funktionieren nicht | Überprüfen Sie, abgesehen von dem oben erwähnten, folgendes: | |
| Licht beschädigt. Ersetzen Sie das Licht. | ||
| Stromkabel lose. Verbinden | Sie die elektrischen Anschlüsse gemäß dem Schaltbild. | |
| Öl tritt aus Luftein- und -auslass sind nicht richtig versiegelt. | Nehmen Sie den Auslass herunter und versiegeln Sie diesen mit Kleber. | |
| Vibration Die Flügelblätter können, wenn Sie blockiert sind, Vibrationen verursachen. | Ersetzen Sie die Flügelblätter. | |
| Der Motor ist nicht richtig befestigt. | ||
| Die Dunstabzugshaube ist nicht richtig befestigt. | ||
| Unzureichende Luftabsaugung | Die Entfernung zwischen Kochfläche und Dunstabzugshaube ist zu groß. | Passen Sie den Abstand an. |
| Zu viel Luftzug durch geöffnete Türen oder Fenster. | Wählen Sie einen neuen Installationsort oder schließen Sie Türen/Fenster. | |
| Das Gerät neigt sich nach vorne | Die Fixierschrauben wurden nicht fest genug angezogen. | Ziehen Sie die Schrauben fest und richten Sie die Dunstabzugshaube horizontal aus. |
| Die Halterungsschrauben wurden nicht fest genug angezogen. | Ziehen Sie die Schrauben fest und richten Sie die Dunstabzugshaube horizontal aus. | |
HINWEISE ZUR ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Angaben / Information 65/2014
Warenzeichen des Lieferanten: Klarstein
Modellkennung des Lieferanten: 10033709/10033710
| Bezeichnung | Symbol | Wert | Einheit |
| jährlicher Energieverbrauch | AEC hood | 90,6 | kWh/a |
| Energieeffizienzklasse | C | ||
| fluiddynamische Effizienz | FDE hood | 19,6 | |
| Klasse für die fluiddynamische Effizienz | C | ||
| Beleuchtungseffizienz | LE hood | 4 | lx/W |
| Beleuchtungseffizienzklasse | A | ||
| Fettabscheidegrad | GFE hood | 7, | % |
| Klasse für den Fettabscheidegrad | C | ||
| Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe | 644, | m^3/h | |
| Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe | - | m^3/h | |
| A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb | 67 | dB | |
| A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe | - | dB | |
| Leistungsaufnahme im Aus-Zustand | Po | 0 | W |
| Leistungsaufnahme im Bereitschaftszustand | Ps | 0,41 | W |
| Symbol | Wert | Einheit | |
| Modellkennung | 10033709/0033710 | ||
| Jährlicher Energieverbrauch | AEChood | 90,6 | kWh/a |
| Zeitverlängerungsfaktor | f | 1,3 | |
| Fluiddynamische Effizienz | FDEhood | 19,6 | |
| Energieeffizienzindex | EEIhood | 75,8 | |
| Gemessener Luftvolumenstrom im Bestpunkt | QBEP | 357,0 | m^3/h |
| Gemessener Luftdruck im Bestpunkt | PBEP | 368 | Pa |
| Maximaler Luftstrom | QMAX | 644,5 | m^3/h |
| Gemessene elektrische Eingangsleistung im Bestpunkt | WBEP | 186,4 | W |
| Nennleistung des Beleuchtungssystems | WL | 1,5x2,0 | W |
| Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche | Emiddle | 163 | Lux |
| Gemessene Leistungsaufnahme im Bereitschaftszustand | Ps | 0,41 | W |
| Gemessene Leistungsaufnahme im Aus-Zustand | Po | 0 | W |
| Schallleistungspegel | LWA | 67 | dB |
