Produkttyp	Hydraulischer Flaschenheber
Marke	Ultimate Speed
Modell	IAN 289553
Maximale Tragfähigkeit	3000 kg
Hubbereich (Hub)	18,5 cm bis 36 cm
Gewicht	3,0 kg
Hydraulikölspezifikation	ISO VG 15
Betriebstemperaturbereich	-20°C bis +40°C
Maximale Kraft am Hebel	350 N (ca. 35 kg)
Sicherheitsmerkmale	Sicherheitsventil (voreingestellt), Entlastungsventil, Überlastschutz
Lieferumfang	Hebekörper, Hubgriff, Stange für Entlastungsventil, Betriebsanleitung
Bestimmungsgemäße Verwendung	Heben und Senken von Kraftfahrzeugen (nicht für gewerbliche Nutzung)
Garantie	3 Jahre ab Kaufdatum
Wartung	Regelmäßiges Einfetten beweglicher Teile, Hydrauliköl nach Bedarf auffüllen
Reinigung	Ein leicht öliges Tuch verwenden; aggressive oder ätzende Reinigungsmittel vermeiden
Lagerung	Trockene Umgebung, vor Feuchtigkeit geschützt; sicherstellen, dass die Stützplatte vollständig abgesenkt und die Verlängerungsschraube eingedreht ist
Normkonformität	EN 1494/A1:2008
Hersteller	OWIM GmbH & Co. KG, Stiftsbergstraße 1, DE-74167 Neckarsulm, Deutschland
Produktabmessungen (ca.)	Nicht angegeben; Gewicht und Hub angegeben

Häufig gestellte Fragen - IAN 289553 ULTIMATE SPEED

Wie hoch ist die maximale Tragfähigkeit des hydraulischen Flaschenhebers Ultimate Speed IAN 289553?

Die maximale Tragfähigkeit beträgt 3000 kg. Überschreiten Sie diese Angabe niemals, um Verletzungen oder Schäden zu vermeiden.

Welche Art von Hydrauliköl sollte ich für diesen Wagenheber verwenden?

Verwenden Sie nur Hydrauliköl gemäß ISO VG 15. Andere Öle können das System beschädigen.

Wie entlüfte ich das Hydrauliksystem?

Drehen Sie zuerst das Entlastungsventil gegen den Uhrzeigersinn, um die Stützplatte vollständig abzusenken. Entfernen Sie den Ölverschluss, pumpen Sie dann mehrmals mit eingesetzter Stange den Hubgriff. Schließen Sie schließlich das Entlastungsventil und setzen Sie den Ölverschluss wieder ein.

Kann ich den Wagenheber ohne Achsständer verwenden?

Nein, arbeiten Sie niemals unter einem angehobenen Fahrzeug ohne zusätzliche Abstützung. Verwenden Sie stets Achsständer und Unterlegkeile zusätzlich zum Wagenheber, um Unfälle zu vermeiden.

Was tun, wenn der Wagenheber das Fahrzeug nicht hoch genug anhebt?

Überprüfen Sie, ob das Entlastungsventil vollständig geschlossen ist. Falls nicht, schließen Sie es ganz. Stellen Sie außerdem sicher, dass ausreichend Hydrauliköl vorhanden ist, und entlüften Sie das System gegebenenfalls.

Wie senke ich das Fahrzeug sicher ab?

Überprüfen Sie zuerst, dass sich keine Person oder Gegenstand unter dem Fahrzeug befindet. Drehen Sie dann langsam das Entlastungsventil mit der Stange gegen den Uhrzeigersinn. Senken Sie allmählich ab; schnelleres Drehen erhöht die Senkgeschwindigkeit.

Welchen Zweck hat das Sicherheitsventil?

Das Sicherheitsventil ist werkseitig voreingestellt und verhindert Überlastung. Stellen Sie es niemals ein, da dies zu einem Ausfall führen könnte.

Wie sollte ich den Wagenheber nach Gebrauch lagern?

Stellen Sie sicher, dass die Stützplatte vollständig abgesenkt und die Verlängerungsschraube vollständig eingedreht ist. Lagern Sie ihn an einem trockenen Ort, geschützt vor Feuchtigkeit. Fetten Sie bewegliche Teile regelmäßig.

Welche Reinigungsmittel kann ich verwenden?

Reinigen Sie den Wagenheber mit einem leicht öligen Tuch. Verwenden Sie keine aggressiven oder ätzenden Reinigungsmittel, da diese die Oberfläche beschädigen können.

Wie lang ist die Garantiezeit für dieses Produkt?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Originalkaufbeleg als Nachweis auf.

BEDIENUNGSANLEITUNG IAN 289553 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 36

Neckarsulm, 29.03.2017

Neckarsulm, 29.03.2017

Bestimmungsgemäße Verwendung......Seite 37

Teilebeschreibung......Seite 37

Technische Daten......Seite 37

Lieferumfang......Seite 37

Sicherheitshinweise......Seite 37

Gebrauch......Seite 38

Kfz anheben......Seite 38

Kfz absenken......Seite 39

Reinigung und Pflege......Seite 39

Wartung und Lagerung......Seite 39

Hydraulik-Öl nachfüllen / Einfetten......Seite 39

Luft aus dem Hydraulik-System entfernen....Seite 40

Lagerung......Seite 40

Fehler beheben......Seite 40

Entsorgung......Seite 41

Original-Konformitätserklärung......Seite 41

Garantie......Seite 41

Hydraulik-Wagenheber

● Bestimmungsgemäße Verwendung

Der hydraulische Wagenheber ist zum Heben und Absenken von Kraftfahrzeugen bestimmt. Andere Verwendungen oder Veränderungen des hydraulischen Wagenhebers gelten als nicht bestimmungsgemäß und können zu Risiken wie lebensgefährlichen Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Hinweis: Schließen Sie nach jeder Benutzung das Absenkventil 5!

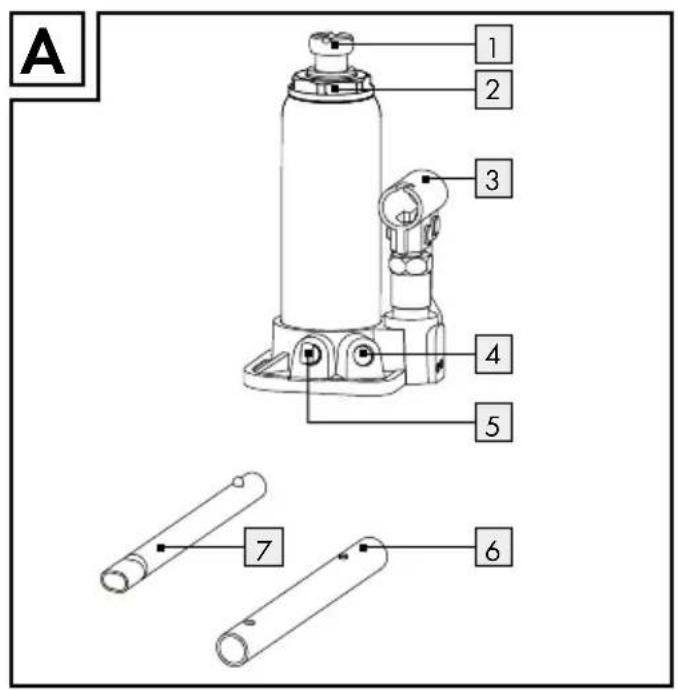

- Teilebeschreibung

1 Lastteller
2 Verlängerungsschraube
3 Hubstangenaufnahme
4 Sicherheitsventil
5 Absenkventil
6 Hubstange (für Pumpmechanismus)
7 Stange (für Ablassventil)
8 Ölverschlussstopfen

● Technische Daten

Hubhöhe: ca. 18,5-36 cm

Tragkraft maximal: 3000 kg

Gewicht: ca. 3,0 kg

Hydraulik-Öl: gemäß ISO VG 15

Lieferumfang

1 Hydraulischer Wagenheber
1 Hubstange
1 Stange für Ablassventil
1 Bedienungsanleitung

Sicherheitshinweise

⚠️ GEFAHR! Befolgen Sie die nachstehenden Anweisungen, andernfalls drohen Lebensgefahr, Verletzungen, sowie Beschädigungen am Produkt bzw. Kfz.

■ Verwenden Sie zusätzlich zum hydraulischen Wagenheber stets Unterstellböcke und Radkeile. Arbeiten Sie niemals unter einem angehobenen Kfz, wenn Sie keine weiteren Sicherungsmaßnahmen getroffen haben. So verhindern Sie ein Wegrollen, Abrutschen oder Kippen des Fahrzeugs.
Benutzen Sie das Produkt nur auf festen, ebenen Flächen. Auf nicht befestigten und unebenen Flächen – wie z. B. Schotterdecken – kann es zum Verrutschen der Last kommen.
Achten Sie darauf, dass Sie niemals die zulässige Nennlast (Tragkraft) überschreiten.
Es ist erforderlich, dass die Bedienungsperson das Hubgerät und die Last während aller Bewegungen beobachten kann.
Es ist nicht erlaubt, unter der angehobenen Last zu arbeiten, solange sie nicht durch geeignete Mittel gesichert ist.
- Lassen Sie den hydraulischen Wagenheber nicht von unqualifizierten und unerfahrenen Personen benutzen.
Sichern Sie das Kfz vor der Benutzung des hydraulischen Wagenhebers gegen Wegrollen. Ziehen Sie die Handbremse an, legen Sie einen Gang ein (bei Automatik „P“) und sichern Sie das Kfz mittels Radkeilen.
Seien Sie trotz Sicherungsmaßnahmen stets aufmerksam und beobachten Sie während der gesamten Arbeit am Kfz, ob der Lastteller 1 fest auf der Wagenheberaufnahme sitzt.
■ Stellen Sie sicher, dass beim Anheben des Kfz weder Benzin, Batterieflüssigkeit noch andere gefährliche Substanzen auslaufen können.
Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken.
■ Senken Sie das Kfz nur langsam ab.

■ Kontrollieren Sie, ob alle Teile sachgerecht montiert und unversehrt sind.
Überprüfen Sie vor jedem Gebrauch die Funktionstüchtigkeit des hydraulischen Wagenhebers. Kontrollieren Sie den hydraulischen Wagenheber insbesondere auf auslaufendes Hydrauliköl, den festen Sitz aller Schrauben und Ventile.
Benutzen Sie den hydraulischen Wagenheber niemals zum Transportieren oder Beladen eines Fahrzeugs. Heben Sie niemals das gesamte Fahrzeug an.
Achten Sie darauf, dass sich keine Personen – insbesondere Kinder – im Kfz befinden und in der Nähe befindliche Personen ausreichend Abstand zum Kfz halten, wenn der hydraulische Wagenheber in Gebrauch ist.
■ Verstellen Sie niemals das Sicherheitsventil 4. Es ist werksseitig korrekt eingestellt und muss nicht nachjustiert werden.
■ Verwenden Sie den hydraulischen Wagenheber keinesfalls, wenn das Siegel (Sicherheitsventil 4) beschädigt ist.
Der Anwender ist vor dem Gebrauch des Wagenhebers durch eine erfahrene Person mit dem Gerät vertraut zu machen. Die Pump- und Übertragungskräfte betragen ungefähr 350 N.
Sind die Markierungen auf dem Produkt bis zur Unleserlichkeit beschädigt, ist von einer weiteren Nutzung des Wagenhebers abgeraten, bis diese erneuert wurden.
Nehmen Sie keine Umbauarbeiten am hydraulischen Wagenheber vor. Jegliche konstruktive Veränderung des Geräts hat Einfluss auf die Sicherheit und die Übereinstimmung des Geräts mit der EN 1494/A1:2008.
Beim Benutzen des Wagenhebers darf die aufgewendete Kraft 350 N nicht überschreiten. Dies entspricht einer Kraft von ungefähr 35 kg am Hebel.

Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme 3 fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen.

■ Die Betriebstemperatur des Hydrauliköls dieses Geräts liegt bei -20 °C bis +40 °C.

■ Verwenden Sie das Gerät nicht in feuergefährdeten Räumen, in denen brennbare oder explosive Dämpfe oder Stäube vorhanden sein könnten (z.B. in Ställen, Scheunen oder Lackierhallen).

Benutzen Sie das Gerät nur zum Heben und Absenken des Kfz, nicht zum Halten in angehobener Stellung. Bewegen Sie es nicht beim Heben oder Absenken.

Benutzen Sie das Gerät nicht, wenn Sie Spuren von ausgelaufenem Öl vorfinden.

Stellen Sie nach jedem Gebrauch des Geräts alle benutzten Teile wieder in ihre ursprüngliche Position zurück. Lassen Sie das Hydrauliköl oder die Ölpumpe von Fachpersonal austauschen, wenn Teile des Geräts sich nicht verstellen lassen.

- Gebrauch

Kfz anheben

⚠ VORSICHT! LEBENSGEFAHR! Vergewissern Sie sich zunächst über den unversehrten Zustand von Wagenheber und Unterstellböcken, bevor Sie diese verwenden. Beachten Sie, dass der hydraulische Wagenheber nur in Kombination mit Unterstellböcken verwendet werden darf. Stellen Sie diese vor dem Anheben des Kfz bereit. Falls Sie keine

Unterstellböcke verwenden, droht ein Abkippen des Kfz, was Lebensgefahr bedeuten kann.

Gehen Sie wie folgt vor:

Achten Sie darauf, dass der Lastteller 1 komplett abgesenkt ist und die Verlängerungsschraube 2 vollständig eingedreht ist, wenn Sie den Wagenheber lagern.

Stellen Sie den hydraulischen Wagenheber in die gewünschte Position. Beachten Sie dabei die Betriebsanleitung des Kfz.

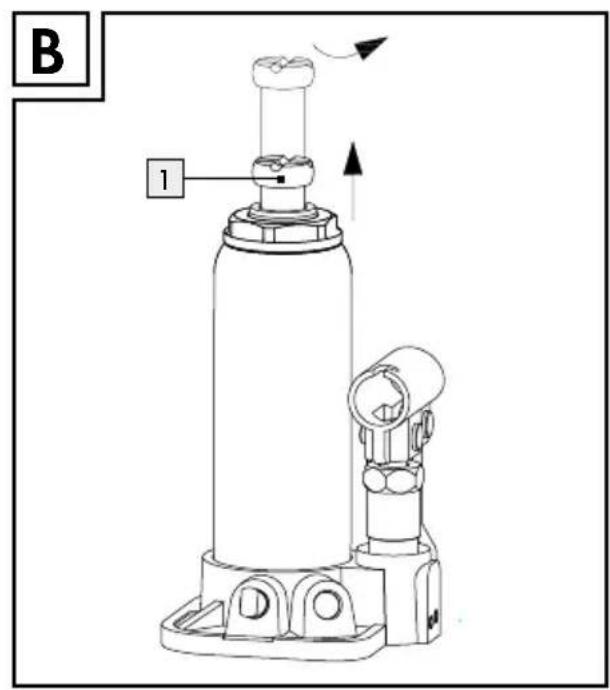

Drehen Sie, falls notwendig, die Verlängerungsschraube 2 heraus, bis sie den Boden des Kfz berührt (Abb. B).
□ Verbinden Sie die Stange 7 mit der Hubstange 6, um eine verlängerte Hubstange zu erhalten.

VORSICHT! VERLETZUNGS-GEFAHR DURCH QUETSCHUNGEN! Halten Sie Ih

Finger während des Pumpvorgangs immer vom Bereich der Hubstangenaufnahme 3 fern. Andernfalls kann es zu Verletzungen durch Quetschungen kommen.

☐ Führen Sie die Hubstange 6 in die Hubstangenaufnahme 3 ein und pumpen Sie das Kfz auf die gewünschte Höhe (Abb. D).
Stellen Sie die Unterstellböcke unter die zulässigen Stützpunkte des Kfz.
Entlasten Sie den Wagenheber, indem Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 aufsetzen, die Stange 7 etwas gegen den Uhrzeigersinn drehen und dann sofort wieder zurückdrehen. Der Lastteller 1 fährt etwas herunter und das Kfz wird von den Unterstellböcken gehalten.

Kfz absenken

LEBENSGEFAHR! Vergewissern Sie sich, dass sich keine Personen oder Hindernisse unter dem Kfz befinden, wenn Sie dieses absenken.

VORSICHT! Senken Sie das Kfz nur langsam ab. Andernfalls drohen Verletzungsgefahr und Beschädigungen am Wagenheber und / oder dem Kfz.

□ Heben Sie zunächst das Kfz etwas an, um die Unterstellböcke entfernen zu können. Gehen Sie zum Anheben vor wie im Kapitel „Kfz anheben“ beschrieben.
□ Entfernen Sie die Unterstellböcke.
☐ Setzen Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 auf und

drehen Sie die Stange langsam gegen den Uhrzeigersinn (Abb. C). Das Kfz wird langsam abgesenkt.

Hinweis: Je stärker Sie die Stange 7 gegen den Uhrzeigersinn drehen, um so schneller wird das Kfz abgesenkt. Drehen Sie deshalb zunächst sehr vorsichtig, um ein Gefühl für die richtige Geschwindigkeit zu bekommen.

☐ Senken Sie den Lastteller 1 soweit ab, dass er nicht mehr belastet ist. Ziehen Sie den Wagenheber dann unter dem Auto hervor. Üben Sie Druck auf den Lastteller 1 aus, bis er vollständig abgesenkt ist.
☐ Schließen Sie das Absenkventil 5, indem Sie die Stange 7 auf dem Absenkventil 5 im Uhrzeigersinn drehen
Ziehen Sie die Stange 7 vom Absenkventil 5 ab.
Drehen Sie die Verlängerungsschraube 2 wieder herunter, falls Sie herausgeschraubt ist.

● Reinigung und Pflege

☐ Fetten Sie alle außen liegenden, beweglichen Teile gut ein.
☐ Reinigen Sie den hydraulischen Wagenheber mit einem leicht eingeölten Tuch.
□ Verwenden Sie keinesfalls scharfe oder ätzende Reinigungsmittel.

● Wartung und Lagerung

Hydraulik-Öl nachfüllen / Einfetten

Hinweis: Verwenden Sie nur Hydraulik-Öle gemäß ISO VG 15.

□ Stellen Sie den Wagenheber senkrecht auf eine ebene, waagerechte Fläche.
Drehen Sie die Verlängerungsschraube 2 vollständig herunter.
☐ Setzen Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 auf und

drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller 1 vollständig abgesenkt ist.

☐ Ziehen Sie den Ölverschlussstopfen 8 aus dem Öltank.
☐ Füllen Sie Hydrauliköl mit einem geeigneten Gefäß in den Öltank. Füllen Sie das Hydraulik-Öl bis an die Unterkante der Einfüllöffnung.
Entfernen Sie eventuell vorhandene Luft im Hydraulik-System. Gehen Sie dazu wie in den Schritten 3-4 im Kapitel „Luft aus dem Hydraulik-System entfernen“ vor.
☐ Setzen Sie den Ölverschlussstopfen 8 wieder in den Öltank ein.
☐ Fetten Sie alle beweglichen Teile des Wagenhebers regelmäßig ein, um Korrosion zu verhindern.
☐ Füllen Sie ca. 100–105 ml Öl nach, wenn das Öl komplett verbraucht ist.

- Luft aus dem Hydraulik-System entfernen

Luft im Hydraulik-System kann zu Beeinträchtigungen bei der Funktion des Wagenhebers führen.

Gehen Sie zum Entfernen der Luft aus dem Hydraulik-System wie folgt vor:

1. Setzen Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller 1 vollständig abgesenkt ist.

2. Ziehen Sie den Ölverschlussstopfen 8 aus dem Öltank.

3. Führen Sie die Hubstange 6 in die Hubstangenaufnahme 3 ein und pumpen mehrmals, um die Luft entweichen zu lassen.
4. Setzen Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 auf und drehen Sie die Stange im Uhrzeigersinn (Abb. C). Das Absenkventil 5 ist nun wieder geschlossen.

5. Setzen Sie den Ölverschlussstopfen 8 wieder in den Öltank ein.

6. Wiederholen Sie bei Bedarf die Schritte 1–5, bis die Luft vollständig entwichen ist.

Lagerung

Setzen Sie die Stange 7 mit der ovalen Öffnung auf das Absenkventil 5 auf und drehen Sie die Stange gegen den Uhrzeigersinn (Abb. C), bis der Lastteller 1 vollständig abgesenkt ist.
Drehen Sie die Verlängerungsschraube 2 vollständig herunter.
Lagern Sie den hydraulischen Wagenheber und die Hubstange trocken und vor Feuchtigkeit geschützt.
Achten Sie darauf, dass der Lastteller 1 komplett abgesenkt ist und die Verlängerungsschraube 2 vollständig eingedreht ist, wenn Sie den Wagenheber lagern. So vermeiden Sie, dass Öl aus dem Ölverschlussstopfen 8 austreten kann.
☐ Fetten Sie alle beweglichen Teile des Wagenhebers regelmäßig ein, um Korrosion zu verhindern.

● Fehler beheben

● = Fehler
● = Ursache
O = Behebung

● = Der Wagenheber hebt das Kfz nicht oder nicht hoch genug an.
● = Das Absenkventil5 wurde nicht richtig geschlossen.
O = Schließen Sie das Absenkventil 5 vollständig (siehe Kapitel „Kfz anheben“).
●=Es ist nicht genug Hydraulik-Öl im Wagenheber.
O = Füllen Sie Hydraulik-Öl nach (siehe Kapitel „Hydraulik-Öl nachfüllen / Einfetten“).
●=Es befindet sich zuviel Hydraulik-Öl im Zylinder.
O = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder.

●=Es befindet sich Luft im Hydraulik-System.

O = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“).

● = Der Wagenheber gibt unter Belastung nach.

● = Das Absenkventil 5 wurde nicht richtig geschlossen.

O = Schließen Sie das Absenkventil 5 vollständig (siehe Kapitel „Kfz anheben“).

● = Hydraulik-Öl tritt aus.

●=Es befindet sich zuviel Hydraulik-Öl im Zylinder.

O = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder.

● = Der Pump-Mechanismus funktioniert nur teilweise.

●=Es befindet sich zuviel Hydraulik-Öl im Zylinder.

O = Entfernen Sie die überschüssige Menge Hydraulik-Öl aus dem Zylinder.

●=Es befindet sich Luft im Hydraulik-System.

O = Entfernen Sie die Luft im Hydraulik-System (siehe Kapitel „Luft aus dem Hydraulik-System entfernen“).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Lassen Sie Hydrauliköl umweltgerecht entsorgen. Stellen Sie die Entsorgung durch eine Reparatur-Fachwerkstatt sicher oder wenden Sie sich an die nächste Schadstoffsammelstelle.

●Original-Konformitätserklärung

Wir, OWIM GmbH & Co. KG Stiftsbergstraße 1, DE-74167 Neckarsulm, DEUTSCHLAND, erklären in alleiniger Verantwortung, dass das Produkt: Hydraulik-Wagenheber, Modell-Nr.: HG02971, Version: 07 / 2017, auf das sich diese Erklärung bezieht, mit der Richtlinie der 2006/42/EG übereinstimmt.

Angewandte harmonisierte Norm: EN 1494/A1: 2008

Seriennummer: IAN 289553

Tobias Koenig

Bereichsleiter

Neckarsulm, 29.03.2017

Die komplette Konformitätserklärung finden Sie unter: www.owim.com

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG02971

Version: 07/2017
