CQ-FX85LEN - Autoradio PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Panasonic
Modell	CQ-FX85LEN
Stromversorgung	12 V Gleichstrom (Batterie und Zündung)
Anschlüsse	ISO-Steckverbinder (A4, A7)
Radiofunktionen	UKW/MW, RDS (Radio-Daten-System)
Cassettenspieler	Ja, automatischer Rücklauf
CD-Wechsler-Steuerung	Ja (separater Wechsler erforderlich)
Fernbedienung	Ja, im Lieferumfang enthalten
Diebstahlschutz	Abnehmbares Bedienteil (ISO-Norm)
Display	Dimmbar, LCD
Klangregelung	Lautstärke, Höhen, Tiefen, Balance, Fader
Sicherung	15 A ( je nach Anschluss)
Einbaumaße	1-DIN (ca. 180 x 50 mm)
Gewicht	ca. 1,2 kg
Pflege	Reinigung mit trockenem Tuch; keine Lösungsmittel
Lieferumfang	Autoradio, Bedienungsanleitung, Fernbedienung, Stromkabel, Einbaurahmen

Häufig gestellte Fragen - CQ-FX85LEN PANASONIC

Wie schließe ich das Autoradio Panasonic CQ-FX85LEN an?

Verwenden Sie den ISO-Steckverbinder. Achten Sie auf die richtige Belegung: normalerweise A7 (Zündung) und A4 (Dauerplus). Bei abweichender Fahrzeugverkabelung müssen die Kabel rot/gelb getauscht werden. Siehe ISO-Anschlussschema in der Anleitung.

Warum schaltet sich das Radio nicht ein?

Prüfen Sie die Sicherung (15 A) und die Spannung an den ISO-Pins. Stellen Sie sicher, dass das Zündkabel (A7) und das Dauerplus (A4) korrekt angeschlossen sind.

Kann ich einen CD-Wechsler anschließen?

Ja, das Radio unterstützt einen externen CD-Wechsler. Der Anschluss erfolgt über die rückseitige Buchse. Ein kompatibler Wechsler ist erforderlich.

Wie schütze ich das Gerät vor Diebstahl?

Das Radio verfügt über ein abnehmbares Bedienteil. Nehmen Sie es bei Verlassen des Fahrzeugs ab und bewahren Sie es sicher auf.

Wie stelle ich den Display-Dimmer ein?

Drücken Sie die Dimmer-Taste (falls vorhanden) oder navigieren Sie im Menü zu 'Display-Einstellungen', um die Helligkeit anzupassen.

Welche Wellenbereiche unterstützt das Radio?

Es unterstützt UKW und MW sowie RDS (Radio-Daten-System) für Zusatzinformationen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Keine Lösungsmittel oder scheuernde Reiniger verwenden, da diese die Oberfläche beschädigen.

Kann ich das Radio selbst einbauen?

Ja, bei vorhandenem ISO-Anschluss ist der Einbau einfach. Beachten Sie die korrekte Verdrahtung (siehe Anleitung). Bei Unsicherheit lassen Sie den Einbau von einem Fachmann durchführen.

Welche Funktionen hat die Fernbedienung?

Die Fernbedienung ermöglicht Steuerung von Lautstärke, Senderwahl, Cassetten- und CD-Wechsler-Funktionen sowie Menünavigation.

Was bedeutet die Anzeige 'REG ON/OFF'?

REG steht für Regionalprogramm. Bei 'REG ON' werden regionale RDS-Programme bevorzugt, bei 'OFF' werden alle Programme des gleichen Senders angezeigt.

BEDIENUNGSANLEITUNG CQ-FX85LEN PANASONIC

Operating Instructions Bedienungsanleitung Manuel d'instructions

ISO-Anschlußschema - Achtung: Sehr wichtig ..... 5

Vorsichtsmaßnahmen 43

Stromversorgung und Klangregler.... 44

Display-Dimmer 47

Rundfunkempfang 48

Radio-Data-System (RDS)-Empfang....51

Cassettenwiedergabe....59

Grundlagen für die Bedienung des CD-Wechslers .....62

Grundlagen für Fernbedienung 65

Diebstahlschutz 66

Einbau 69

Elektrischer Anschluß 72

Anschluß der Lautsprecher ....73

Sicherung 74

Pflege 74

Technische Daten 74

Sommaire

Page

Page

Technische gegevens 138

Innehåll

Sida

Observera (ISO-kontakter) 8

Observera....139

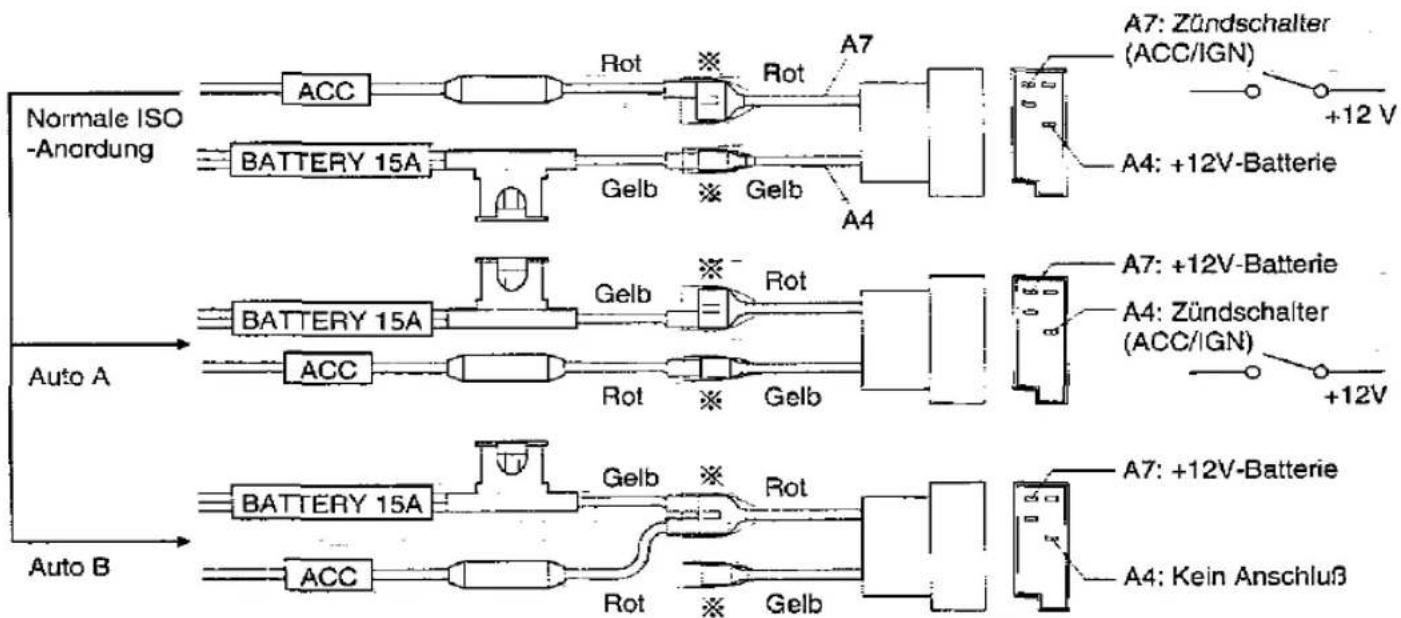

ISO-Anschlußschema - Achtung: Sehr wichtig

• Die Verdrahtung des mitgelieferten Stromkabels entspricht der Anordnung der normalen ISO-Steckverbinder.
• Bei einigen Autotypen kann es vorkommen, daß die Verdrahtung anders als die aus der Tabelle 1 ersichtlichen ISO-Anordnung ist, obwohl ISO-Steckverbinder verwendet werden.

Tabelle 1

Abb. 1, Stift Nr.	A4	A7
Auto für normale ISO-Anordnung	Batterie (ständige 12V-Stromversorgung)	"IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung)
Beispiel Auto A	"IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung)	Batterie (ständige 12V-Stromversorgung)
Beispiel Auto B	Kein Anschluß	Batterie (ständige 12V-Stromversorgung)

• Die Daten überprüfen, um sicherzustellen, daß die Anordnung der ISO-Steckverbinder auf der Autoseite die gleiche ist wie die normale ISO-Anordnung (Tabelle 1, Abb. 1).
• Im Falle der Anordnung für Auto A oder B die Anschlüsse der rot/gelben Kabel am Übertragungs-Steckverbinderblock (※) gemäß Abb. 1 ändern.

Abb. 1

- Nach der Verkabelung sollte unbedingt der durch ※ gekennzeichnete Teil mit Hilfe von Isolierbändern o.ä. isoliert werden.
