BEDIENUNGSANLEITUNG CQ-FX95LEN PANASONIC
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Nous vous recommandons de lire attentivement ces instructions avant d'utiliser cet appareil. Lees deze gebruiksaanwijzing in zijn geheel door alvorens dit apparaat in gebruik te nemen.
Läs noga dessa anvisningar före apparatens användning. Prima di adoperare l'apparecchio, vogliate leggere attentamente le istruzioni. Antes de poner en marcha el aparato, sírvase leer atentamente estas instrucciones.
Contents
Page
ISO-Anschlußschema 5
Vorsichtsmaßnahmen 43
Stromversorgung und Klangregler.... 44
Display-Dimmer 47
Rundfunkempfang 48
Radio-Data-System (RDS)-Empfang....51
Cassettenwiedergabe....59
Grundlagen für die Bedienung des CD-Wechslers .....62
Seite
Grundlagen für Fernbedienung ....65
Diebstahlschutz 66
Einbau 69
Elektrischer Anschluß....72
Anschluß der Lautsprecher 73
Sicherung 74
Pflege 74
Technische Daten 74
Sommaire
Page
Technische gegevens....138
Innehåll
Sida
Observera (ISO-kontakter) 8
Observera....139
- Die Verdrahtung des mitgelieferten Stromkabels entspricht der Anordnung der normalen ISO-Steckverbinder.
- Bei einigen Autotypen kann es vorkommen, daß die Verdrahtung anders als die aus der Tabelle 1 ersichtlichen ISO-Anordnung ist, obwohl ISO-Steckverbinder verwendet werden.
Tabelle 1
| Abb. 1, Stift Nr. | A4 | A7 |
| Auto für normale ISO-Anordnung | Batterie (ständige 12V-Stromversorgung) | "IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung) |
| Beispiel Auto A | "IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung) | Batterie (ständige 12V-Stromversorgung) |
| Beispiel Auto B | Kein Anschluß | Batterie (ständige 12V-Stromversorgung) |

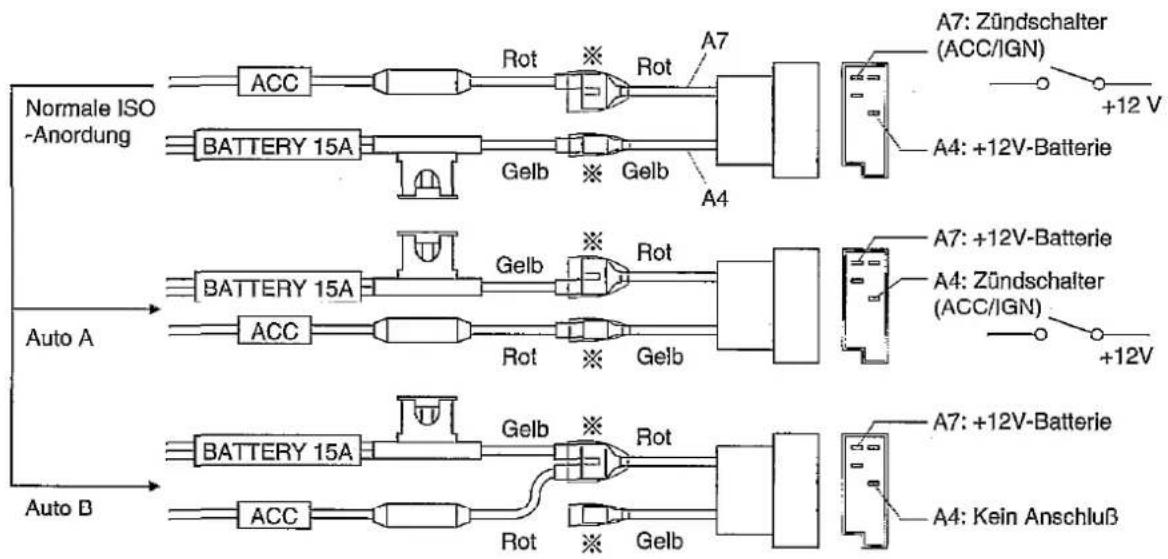

- Die Daten überprüfen, um sicherzustellen, daß die Anordnung der ISO-Steckverbinder auf der Autoseite die gleiche ist wie die normale ISO-Anordnung (Tabelle 1, Abb. 1).
- Im Falle der Anordnung für Auto A oder B die Anschlüsse der rot/gelben Kabel am Übertragungs-Steckverbinderblock (※) gemäß Abb. 1 ändern.
Abb. 1
- Nach der Verkabelung sollte unbedingt der durch ※ gekennzeichnete Teil mit Hilfe von Isolierbändern o.ä. isoliert werden.
