Produkttyp	Autoradio
Marke	Panasonic
Modell	CQ-RD435LEN
Stromversorgung	12 V Gleichspannung (negative Masse)
Frequenzbereich UKW	87,5 – 108 MHz
Radiodatensystem (RDS)	Ja
Kassettenwiedergabe	Ja (ohne Dolby und TPS)
CD-Wechsler-Steuerung	Ja
Klangregler	HDB (Hoch definierte Bässe), ATT (Bedämpfung)
Lautstärkebereich	0 – 40
Lautstärkeschock-Schutz	Ja (automatische Pegelregelung)
Diebstahlschutz	Ja (abnehmbares Bedienteil)
Einbaumaße	1-DIN (Standard)
Anzeige	LCD
Sicherung	15 A (Empfehlung)
Betriebsanleitung	Deutsch, 40 Seiten

Häufig gestellte Fragen - CQ-RD435LEN PANASONIC

Wie schalte ich das Autoradio ein?

Drücken Sie die PWR-Taste, um das Gerät einzuschalten. Das Display zeigt dann die Frequenz an.

Wie stelle ich die Lautstärke ein?

Verwenden Sie die Tasten VOL∧ (lauter) und VOL∨ (leiser). Der Lautstärkepegel reicht von 0 bis 40.

Was bedeutet die HDB-Taste?

HDB steht für Hoch definierte Bässe. Drücken Sie die Taste, um die Basswiedergabe zu verstärken; erneutes Drücken schaltet auf Normalbetrieb zurück.

Wie aktiviere ich die Bedämpfung (ATT)?

Drücken Sie die ATT-Taste, um die Lautstärke auf etwa 1/10 des aktuellen Pegels zu reduzieren. Nochmaliges Drücken stellt die vorherige Lautstärke wieder her.

Kann ich einen CD-Wechsler anschließen?

Ja, das Gerät verfügt über eine CD-Wechsler-Steuerung. Schließen Sie einen kompatiblen Panasonic CD-Wechsler an, um CDs abzuspielen.

Welche Stromversorgung benötigt das Gerät?

Das Gerät benötigt eine 12 V Gleichspannung mit negativer Masse (Minuspol an Karosserie). Es darf nur in Fahrzeuge mit entsprechender Bordspannung eingebaut werden.

Wie schütze ich das Radio vor Diebstahl?

Das Radio ist mit einem Diebstahlschutz ausgestattet. Entfernen Sie das abnehmbare Bedienteil und nehmen Sie es bei Verlassen des Fahrzeugs mit.

Warum ist die Lautstärke nach dem Einschalten zunächst niedrig?

Das ist der Lautstärkeschock-Schutz. Nach dem Einschalten wird die Lautstärke schrittweise auf den zuletzt eingestellten Pegel erhöht, um plötzliche laute Töne zu vermeiden.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät und das Bedienteil zu reinigen. Keine aggressiven Reinigungsmittel oder Wasser verwenden.

Wo finde ich die Sicherung?

Die Sicherung befindet sich im Gerät. Genauen Ort und Ersatzsicherungswert entnehmen Sie bitte der Bedienungsanleitung auf Seite 69.

BEDIENUNGSANLEITUNG CQ-RD435LEN PANASONIC

Vorsichtsmaßnahmen.... 5

Stromversorgung und Klangregler.... 40

Rundfunkempfang 43

Radiodatensystem (RDS)-Empfang 46

Cassettenwiedergabe....54

Grundlagen für die Bedienung des CD-Wechslers..56

Diebstahlschutz ....59

Einbau 61

Elektrischer Anschluß 65

Anschluß der Lautsprecher 67

Sicherung 69

Pflege 69

Technische Daten 69

Sommaire

Page

Page

Précautions....6

Technische gegevens 129

Innehåll

Sida

Observera....8

Wir möchten Ihnen dafür danken, daß Sie sich für dieses Gerät entschieden haben. Wir heißen Sie hiermit herzlich willkommen in der ständig wachsenden Familie zufriedener Besitzer von Panasonic-Geräten in der ganzen Welt.

Wir sind sicher, daß mit dieser Neuerwerbung alle ihre Ansprüche befriedigt werden.

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, und halten Sie sie immer griffbereit. Denn sie enthält eine Anzahl wichtiger Hinweise, die gewährleisten, daß Sie die Möglichkeiten ihres Gerätes voll ausnutzen können.

Vorsichtsmaßnahmen

Lautstärkepegel

Aus Gründen der Fahrsicherheit ist der Lautstärke- pegei so einzustellen, daß auch andere Verkehrsgeräusche (Hupen Warnsignale, usw.) vernommen werden können.

Autowäsche

Dieses Gerät (einschließlich Lautsprecher und Tonbänder) vor Wasser und übermäßiger Feuchtigkeit schützen, um elektrische Kurzschlüsse zu vermeiden, da dieses zu Feuer oder Beschädigungen führen könnte.

Belüftung

Falls Ihr Wagen für längere Zeit in direktem Sonnenlicht geparkt ist, könnte sich das Innere sehr stark erwärmen. In einem solchen Fall sollte das Fahrzeug mit geöffneten Fenstern für einige Zeit gefahren werden, damit sich das Wageninnere abkühlen kann. Erst danach das Gerät einschalten.

Stromversorgung

Dieses Gerät darf nur in Fahrzeuge mit 12 V-Batterie und negativer Batterieklemme an Masse eingebaut werden.

Bandlaufwerk

Magnete, Schraubenzieher und andere metallische Gegenstände nicht in die Nähe des Bandlaufwerks und des Tonkopfes bringen.

Kundendienst

Dieses Gerät ist aus Präzisionsteilen zusammengestellt. Niemals selbst das Gerät zerlegen bzw. einzelne Teile einstellen. Für Reparaturen wenden Sie sich bitte an den Panasonic-Kundendienst.

Einzelheiten über den Festsenderspeicher

Beim Trennen des Versorgungsstecker oder der Batterie wird der Voreinsteilspeicher gelöscht, wobei sich wieder die ursprüngliche Werkseinstellung ergibt.

Hinweis:

Diese Bedienungsanleitung gilt für die beiden Modelle CQ-RD445LEN und CQ-RD435LEN. Diese Modelle weisen jedoch unterschiedliche Cassettendecks auf. Die Unterschiede zwischen den Cassettendecks der beiden Modelle sind nachstehend aufgeführt. Wenn nicht anders erwähnt, zeigen alle Abbildungen in dieser Anleitung das Modell CQ-RD445LEN.

Bedienungselemente\Modell	CQ-RD435LEN	CQ-RD445LEN
DOLBY-Rauschunterdrückung	Nein	Ja
TPS(Suche nach dem Beginn von Musiktiteln)	Nein	Ja

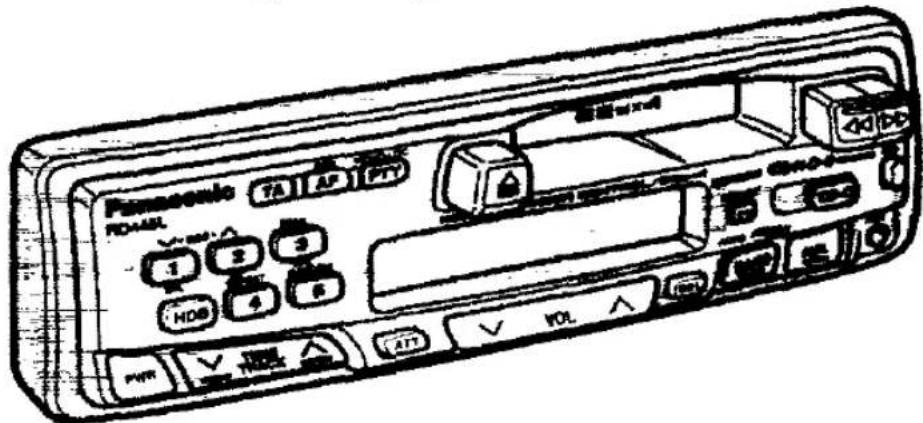

Stromversorgung und Klangregler

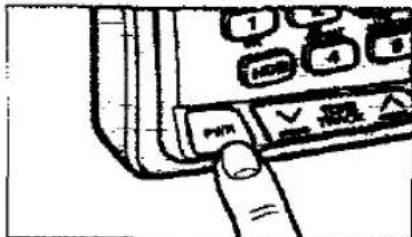

Falls sich das Fahrzeug nicht bereits in Fahrt befindet, den Schlüssel im Zündschloß drehen, bis die ACC-Kontrollampe aufleuchtet. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.

FM:8750

Lautstärke

Betätigen Sie die Taste "VOL∧" oder "VOL∨", um die Lautstärke anzuheben oder abzusenken.

VOL 40

Lautstärkepegel

0 bis 40

Drücken Sie die Taste "VOL∧" oder "VOL∨" für länger als eine halbe Sekunde, um den numerischen Pegel im Display sequentiell zu ändern.

Besonders bei Rock- oder Pop-Musik werden Bässe mit HDP klarer und wirkungs-voller wiedergegeben.

• Drücken Sie die HDB-Taste, um hoch definierte Bässe zu hören.
• Drücken Sie die HDB-Taste erneut, um auf den normalen Klang zurückzukehren.

HD

Bedämpfungsschalter

• Den ATT-Schalter drücken, um die Lautstärke auf etwa 1/10 des vorhergehenden Pegels zu bedämpfen.
• Den ATT-Schalter erneut drücken, um wiederum auf die normale Lautstärke zurückzutehren.

: : 1

Hinweis: Dieses Gerät ist mit einer Lautstärkeschock-Schutzschaltung ausgestattet, die als automatischer Lautstärkepegelregler dient, damit die Lautstärke nicht plötzlich zu hoch eingestellt wird.

Dieses System funktioniert wie folgt: Wenn zuerst die PWR-Taste gedrückt wird, um die Stromversorgung einzuschalten, ist die Lautstärke auf einen niedrigen Pegel eingestellt. Danach wird die Lautstärke schrittweise auf den Pegel angehoben, der vor dem Ausschalten der Stromversorgung eingestellt war.

Die Lautstärkeschock-Schutzschaltung ist nicht wirksam, wenn der Lautstärkepegei niedriger als die Position 14 auf dem Anzeigefeld ist.
