Produkttyp	Autoradio
Marke	Panasonic
Modell	CQ-RDP720LEN
Abmessungen (ca.)	178 x 50 x 160 mm (1 DIN)
Gewicht (ca.)	1,5 kg
Stromversorgung	12 V Gleichstrom (Minuspol an Masse)
Ausgangsleistung	30 W x 4 (max.)
CD-Spieler	Ja
Radioempfang	AM/FM
Radio Data System (RDS)	Ja
AUX-Eingang	Ja (3,5 mm Klinke)
ATT/LOUD-Funktion	Ja
Bedienungselemente	Drehregler, Tasten
Display	LCD, beleuchtet
Sicherung	10 A (empfohlen)
Laserwellenlänge	780 nm
Laserschutzklasse	Klasse 1 (ungefährliche Strahlung bei bestimmungsgemäßem Gebrauch)
Einbau	1 DIN-Schacht, ISO-Steckverbinder
Pflege	Gerät und CD vor Wasser und übermäßiger Feuchtigkeit schützen; Reinigung mit weichem, trockenem Tuch
Besondere Hinweise	Nicht selbst öffnen; Reparaturen nur durch Panasonic-Kundendienst

Häufig gestellte Fragen - CQ-RDP720LEN PANASONIC

Wie schließe ich das Autoradio richtig an?

Beachten Sie die korrekte Verdrahtung gemäß der ISO-Steckbelegung. Bei abweichender Fahrzeugverkabelung müssen die Anschlüsse der roten und gelben Kabel angepasst werden. Isolieren Sie nicht genutzte Kabelenden mit Isolierband.

Wie aktiviere ich das Radio Data System (RDS)?

Drücken Sie die RDS-Taste am Gerät, um den RDS-Empfang einzuschalten. Im RDS-Modus werden zusätzliche Informationen wie Sendername und Verkehrsmeldungen angezeigt.

Die CD wird nicht gelesen oder springt. Was tun?

Überprüfen Sie, ob die CD sauber und frei von Kratzern ist. Verwenden Sie nur handelsübliche CDs mit 12 cm Durchmesser. Vermeiden Sie beschriftete oder bedruckte CDs. Reinigen Sie die CD bei Bedarf mit einem weichen Tuch von innen nach außen.

Kann ich einen externen AUX-Player anschließen?

Ja, das Gerät verfügt über einen AUX-Eingang (3,5 mm Klinke). Schließen Sie Ihr Gerät an und wählen Sie die AUX-Quelle über die MODE-Taste aus.

Wie stelle ich die Lautstärke und Klangregelung ein?

Drehen Sie den Lautstärkeregler. Für Klangregelung drücken Sie die SOUND-Taste, um zwischen Bass, Höhen, Balance und Fader zu wechseln, und stellen Sie mit dem Drehregler ein.

Warum schaltet sich das Radio nach kurzer Zeit aus?

Mögliche Ursache: Die Zündungsversorgung (ACC) ist unterbrochen. Prüfen Sie die Verkabelung: Das rote Kabel muss mit geschalteter 12 V (Zündung) verbunden sein.

Der Speicher der Einstellungen geht nach Abklemmen der Batterie verloren. Normal?

Ja, das ist normal. Beim Trennen der Stromversorgung werden die Voreinstellungen zurückgesetzt. Sie müssen die Einstellungen erneut vornehmen.

Kann ich das Radio selbst reparieren?

Nein, das Gerät enthält empfindliche Laser- und Elektronikkomponenten. Öffnen Sie es nicht selbst. Wenden Sie sich für Reparaturen an den Panasonic-Kundendienst.

Was bedeutet die ATT/LOUD-Taste?

ATT (Attention) senkt die Lautstärke kurzzeitig, z.B. für Ansagen. LOUD (Loudness) verstärkt Bass- und Höhenfrequenzen bei niedriger Lautstärke für einen kräftigeren Klang.

Welche Sicherung wird benötigt?

Das Gerät sollte mit einer 10 A Flachsicherung abgesichert sein. Verwenden Sie nur den angegebenen Wert, um Schäden zu vermeiden.

BEDIENUNGSANLEITUNG CQ-RDP720LEN PANASONIC

Vorsichtsmaßregeln....7

Stromversorgung und Klangregler 47

Rundfunkempfang 50

Radio Data System (RDS)-Empfang 53

Grundlagen für die Bedienung des Compact-Dlsc-Spielers .... 61

Sommaire

Page

Elektrischer Anschluß 70

Anschluß der Lautsprecher 71

Besondere Hinweise 72

Sicherung 73

Pflege 73

Technische Daten 73

Page

Installation 94

Technische gegevens 129

Sida

Montering....150

Wir möchten Ihnen dafür danken, daß Sie sich für dieses Gerät entschieden haben. Wir heißen Sie hiermit herzlich willkommen in der ständig wachsenden Familie zufriedener Besitzer von Panasonic-Geräten in der ganzen Welt. Wir sind sicher, daß mit dieser Neuerwerbung alle ihre Ansprüche befriedigt werden. -Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, und halten Sie sie immer griffbereit. Denn sie enthält eine Anzahl wichtiger Hinweise, die gewährleisten, daß Sie die Möglichkeiten ihres Gerätes voll ausnutzen können.

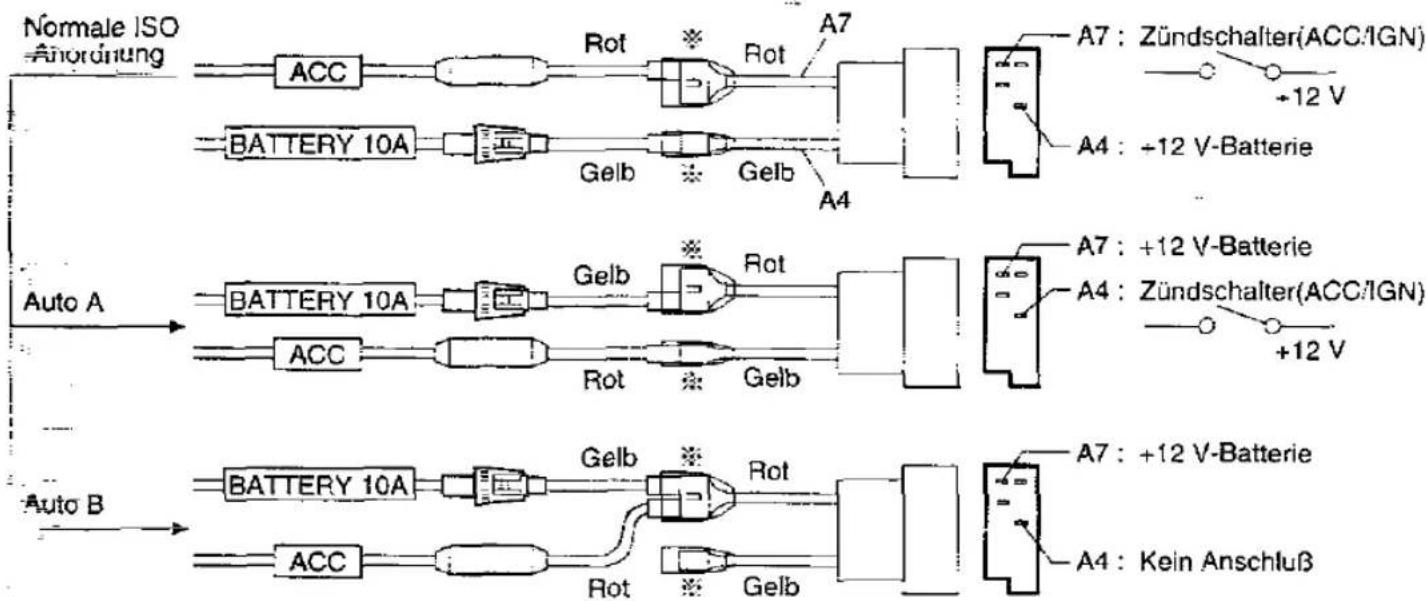

Vorsichtsmaßregeln (ISO-Steckverbinder)

• Die Verdrahtung des mitgelieferten Stromkabels entspricht der Anordnung der normalen Steckverbinder.
= Bei einigen Ausotypen kann es vorkommen, daß die Verdrahtung anders als die aus der Tabelle 1 ersichtliche ISO-Anordnung ist, obwohl ISO-Steckverbinder verwendet werden.

labelle 1

Abb. 1, Stift Nr.	A4	A7
Auto für normale ISO-Anordnung	Batterie (ständige 12 V-Stromversorgung)	"IGN" oder "ACC"(umgeschaltete 12 V-Stromversorgung)
Beispiel von Auto A	"IGN" oder "ACC"(umgeschaltete 12 V-Stromversorgung)	Batterie (ständige 12 V-Stromversorgung)
Beispiel von Auto B	Kein Anschluß	Batterie (ständige 12 V-Stromversorgung)

= Die Daten überprüfen, um sicherzustellen, daß die Anordnung der ISO-Steckverbinder auf der Autoseite die gleiche ist wie die normale ISO-Anordnung (Tabelle 1, Abb. 1).
=Im Falle der Anordnung für Auto A oder B die Anschlüsse der rot/gelben Kabel am Übertragungs-Steckverbinderblock (※) gemäß Abb. 1 ändern.

Abb.1

Nach der Verkabelung sollte unbedingt der durch ✉ gekennzeichnete Teil mit Hilfe von Isolierbändern o.ä. isoliert werden.

Vorsichtsmaßnahmen

Lautstärkepegel

Aus Gründen der Fahrsicherheit Ist der Lautstärke-pegel so einzusteilen, daß auch andere Verkehrsgeräusche (Hupen, Warnsignale, usw.) vernommen werden können.

Autowäsche

Dieses Gerät (einschließlich Lautsprecher und CD) vor Wasser und übermäßiger Feuchtigkeit schützen, um elektrische Kurzschlüssen vorzubeugen.

Beüftung

Falls ihr Wagen für längere Zeit in direktem Sonnenlicht geparkt ist, könnte sich das Innere sehr stark erwärmen. In einem solchen Fall sollte das Fahrzeug mit geöffneten Fenstern für einige Zeit gefahren werden, damit sich das Wageninnere abkühlen kann. Erst danach das Gerät einschalten.

Stromversorgung

Dieses Gerät darf nur in Fahrzeuge mit 12 V-Batterie und negativer Batterieklemme an Masse eingebaut werden.

CD-Laufwerk

Keine Münzen oder kleine Gegenstände in das Gerät einstecken. Schraubenzieher und andere metallische Gegenstände vom CD-Laufwerk und den CDs fernhalten.

Kundendienst

Dieses Gerät ist aus Präzisionsteilen zusammengestellt. Niemals selbst das Gerät zerlegen bzw. einzelne Teile einstellen. Für Reparaturen wenden Sie sich bitte an den Panasonic Kundendienst.

Hinweis:

Beim Trennen des Versorgungssteckers oder der Batterie wird der Voreinstellungsspeicher gelöscht und die ursprüngliche Werkseinstellung wird wieder aktiv.

Hinweis:

Diese Bedienungsanleitung gilt für beiden Modelle CQ-RDP720LEN und CQ-RDP710EN. Alle in diese Anleitung aufgeführten Abbildungen zeigen das Modelle CQ-RDP720LEN, wenn nicht etwas andere angegeben ist. Die folgende Tabelle beschreibt die Unterschiede zwischen den beiden Modellen.

Modell	Bedlenungselemente
	ATT/LOUD	AUX	AM Radio	Ausgang
CQ-RDP720LEN	Ya	Ya	Ya	30W×4
CQ-RDP710EN	Nein	Nein	Nein	22W×4

Laser Erzeugnisse

Vorsicht:

Dieses Gerät arbeitet mit Laserstrahlen.

Benutzung der Bedienungselemente anders als in der Bedienungsanleitung beschrieben oder Veränderungen der Betriebsweise können zu gefährlicher Strahlenaussetzung führen.

Laser-Erzeugnisse:

Wellenlänge

780 nm

Laser Energie

Mit Sicherheitsschutz entweicht keine gefährliche Strahlung.

Öffen Sie dieses Gerät nicht, und versuchen Sie unter keinen Umständen, am Gerät herumzubasteln.

Dieses Gerät ist ein sehr kompliziertes Instrument, das einen Laserstrahl benutzt, um die auf der Oberfläche der CDs gespeicherten Informationen abzulesen. Der Laserstrahl ist sorgfältig abgeschirmt, so daß die Strahlung innerhalb des Gerätes verbleibt.

Aus diesem Grunde öffnen Sie das Gerät auf keinen Fall, und versuchen Sie unter keinen Umständen Geräteteile zu verändern. Sie können sich unter Umständen gefährlicher Strahlung und Stromspannung aussetzen.
