BEDIENUNGSANLEITUNG E3000 Luxxon

SEHR GEEHRTER LUXXON-KUNDE

Wir gratulieren Ihnen zum Kauf eines LUXXON Elektro-Fahrzeugs und bedanken uns für Ihr Vertrau- en.

Sie haben sich für einen soliden Roller im modernen Design entschieden. Sein durchdachter Aufbau, die sorgfältige Auswahl der Materialien, die fortschrittliche Produktionstechnik und die gewissenhafte Arbeitsweise des Herstellers machen diesen Roller zu einem wirtschaftlichen, qualitativ hochwertigen, zuverlässigen und wertbeständigen Produkt.

Für dieses Fahrzeug gilt die gesetzliche Gewährleistung. Nehmen Sie keine Modifi zierungen am Fahrzeug vor, da die Strassenzulassung verloren gehen könnte und dies zum Verlust der Fahrsicherheit sowie der Gewährleistung führt.

Alle Informationen in diesem Dokument werden ohne jegliche Verpfl ichtung zur Verfügung gestellt. In diesem Handbuch wird die korrekte Handhabung Ihres neuen Fahrzeugs beschrieben. Um möglichst lange Freude an diesem zu haben, befolgen Sie bitte alle Hinweise und Erklärungen dieses Handbuchs. Die Sachgerechte Instandhaltung, Wartung und Pfl ege des Fahrzeugs sichert den Werterhalt und stellt eine der Vorraussetzungen für den Erhalt des Garantieanspruchs dar.

Aufgrund ständiger Überarbeitung der Technik kann es zwischen Ihrem Fahrzeug und den Beschreibungen in diesem Handbuch zu leichten optischen und/oder technischen Abweichungen kommen.

Wir wünschen Ihnen allzeit eine gute und sichere Fahrt.

Warnhinweise

- Dieses Fahrzeug darf ausschließlich von Personen in Besitz einer gültigen Fahrerlaubnis betrieben werden.

Entfernen und zerlegen Sie keine Teile. Bitte wenden Sie sich an Ihren Fachhändler, wenn Sie Ersatzteile benötigen und/oder Teile austauschen möchten.

- Überlassen Sie das Fahrzeug ausschließlich Personen, die es fahren dürfen und können.

-Vermeiden Sie unnötige Vollbrem- sungen, um Unfälle zu vermeiden.

-Fahren Sie stets mit beiden Händen am Lenker.

- Fahren Sie nicht unter dem Einfl uß von Alkohol, Drogen oder entsprechend gekennzeichneten Medikamenten.

INHALT

Allgemeine Betriebshinweise

Fahrzeugansicht 4

Schalteinheit links 5

Schalteinheit rechts 5

Zündschloss 5

Schutzschalter 5

Ladevorgang 6

Fahrsicherheit

Allgemein 7

Bei nasser Witterung 7

Bei Nacht 7

Instandhaltung

Tägliche Wartung 8

Probleme und Lösungen 9

Anhang

Technische Daten 10

Schaltplan 11

Notizen 12

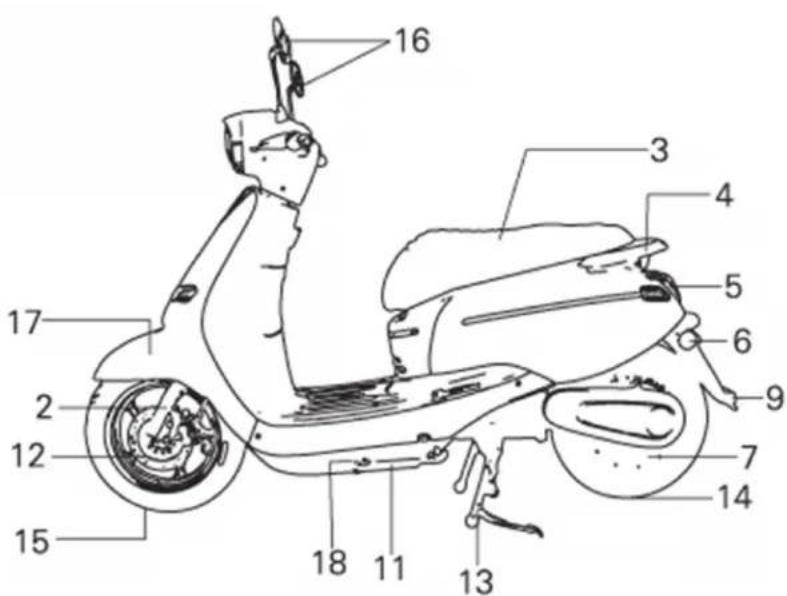

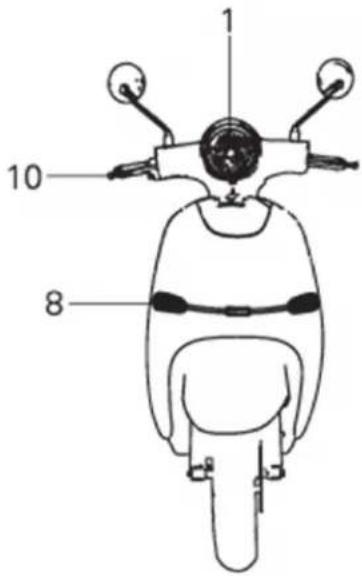

Fahrzeugansicht

1 10 8

1. Scheinwerfer
2. Vorderer Stoßdämpfer
3. Batterie
4. Gepäckträger
5. Rücklicht

6. Hinterer Blinker

7. Motor

8. Vordere Blinker
9. Rückreflektor
10. Bremshebel
11. Seitenständer

12. Vordere Scheibenbremse

13. Hauptständer

14. Hinterrad
15. Vorderrad
16. Rückspiegel
17. Schutzblech
18. Ständerhebel

E3000

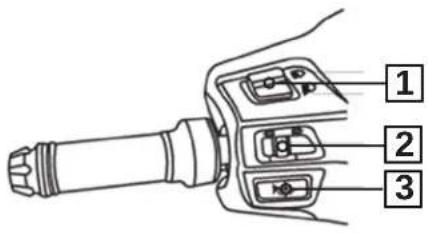

Schalteinheit links

1. Blinkerschalter links/rechts

2. Hupe

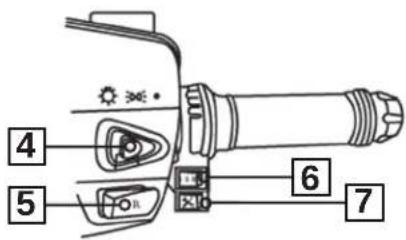

Schalteinheit rechts

4 5 6 7

1. Lichtschalter

Aus

Standlicht

An

1. Rückwärtsgang R

,R' drücken + Gas geben

1. Gangwahl

2. Gang: Hohes Drehmoment

3. Gang: Eco-Mode

4. Gang: Hohe Drehzahl

5. Notbetrieb

Sollten Systemfehler auftreten, betätigen Sie diesen Schalter, um das Fahrzeug im Notbetrieb zu bewegen.

Zündschloss

ON - In dieser Stellung wird das Fahrzeug mit Strom versorgt und kann gefahren werden. Der Schlüssel kann nicht abgezogen werden.

OFF - In dieser Position ist die Stromversorgung des Fahrzeugs abgeschaltet. Der Schlüssel kann abgezogen werden.

LOCK - Wird der Schlüssel in dieser Position abgezogen, ist die Lenksperre aktiv. Das Fahrzeug befindet sich im Parkmodus.

Schutzschalter

Der Schutzschalter befindet sich unter dem Sitz. Er muss auf ON stehen, damit das Fahrzeug betrieben werden kann.

Ladevorgang

1. Schalten Sie das Fahrzeug aus, indem Sie den Zündschlüssel auf die Position OFF drehen.
2. Stecken Sie zunächst den Ausgang des Ladegeräts in die Eingangsdose des Fahrzeugs. Verbinden Sie das Ladegerät dann mit einer Haushaltssteckdose. Das Anzeigelämpchen am Ladegerät leuchtet rot auf.
3. Benutzen Sie ausschließlich das mit dem Fahrzeug gelieferte La-degerät.
4. Decken Sie das Ladegerät nicht ab und stellen Sie es nicht in die Nähe von Wärmequellen, da sich das Ladegerät während des Ladens erwärmt (bis ca. 40°C).
5. Achten Sie darauf, dass das Innenleben des Ladegeräts weder mit Feuchtigkeit noch mit leiten-

den Materialien in Berührung kommt.

1. Laden Sie die Batterie möglichst erst, nachdem die Kapazität unter 60% liegt, um den Batteriever- schleiß zu minimieren.
2. Öffnen Sie niemals das Ladegerät. Sie riskieren tödliche Verletzungen.
3. Niedrige Temperaturen wirken sich auf Laden und Entladen der Batterie aus. Es ist normal, dass die Batteriekapazität im Winter niedriger ist als bei warmen Temperaturen.

Allgemein

-Tragen Sie während des Fahrens stets einen zugelassenen Sicherheitshelm. Folgen Sie den Anweisungen des Herstellers, um den Helm optimal einzustellen.

-Halten Sie sich stets an die Straßenverkehrsordnung. Achten Sie besonders auf Fußgänger.

- Fahren Sie stets defensiv und vorhersehbar. Setzen Sie die Blinker beim Abbiegen, Wenden und Parken.

- Konzentrieren Sie sich auf die Strecke. Meiden Sie Schlaglöcher und Verunreinigungen.

-Rechnen Sie stets mit sich öffnenden Autotüren und rückwärts ausparkenden Autos. Seien Sie beim Überholen und an Kreuzungen besonders achtsam.

-Machen Sie sich mit allen Elgen- schaften Ihres Fahrzeugs vertraut.

- Transportieren Sie keine Personen oder Güter, die Sie in Ihrer Manövrierfähigkeit einschränken. Verzichten Sie auf Geräte, die Ihr Gehör beeinträchtigen.

-Passen Sie Ihre Fahrweise den Umständen an.

- Zuladung verringert die Reichweite

Bei nasser Witterung

- Seien Sie bei nasser Witterung besonders vorsichtig.

- Bremsen Sie frühzeitig, da sich der Bremsweg verlängert.

- Fahren Sie langsamer und vermeiden Sie starkes Bremsen.

-Achten Sie darauf, gut gesehen werden zu können; tragen Sie helle, reflektierende Kleidung.

- Bestimmte Oberflächen (z.B.: Markierungen, Bahnschienen) werden bei nasser Witterung sehr rutschig.

Bei Nacht

-Schalten Sie unbedingt Ihr Licht ein.

-Tragen Sie helle, reflektierende Kleidung.

- Fahren Sie vorsichtig und möglichst auf Ihnen bekannten Strecken.

Warnhinweis

Jegliche Modifizierung des Fahrzeugs ist illegal und führt zum Erlöschen der Gewährleistung. Lassen Sie ausschließlich Originalteile durch Ihren Fachhändler einbauen.

Tägliche Wartung

1. Reinigen Sie das Fahrzeug regelmäßig. Achten Sie darauf, dass elektrische Teile nicht mit Wasser in Berührung kommen.
2. Setzen Sie das Fahrzeug nicht unnötig direkter Sonneneinstrahlung, extrem heissen oder nassen Bedingungen aus. Steht das Fahrzeug bei nassem Wetter draussen, schützen Sie Batterie und Antriebseinheit.
3. Lassen Sie Arbeiten am Fahrzeug ausschließlich durch Ihren Fachhändler. Verwenden Sie nur Originalersatzteile und -zubehör.

4. Überprüfen Sie regelmäßig Bremsen, Verbindungen und Verschleißteile und beheben Sie Mängel frühzeitig. Vorderrad-, Hinterradnabe und Teleskopgabel sind regelmäßig zu schmieren. Reinigen Sie die Bremsen.

5. Überprüfen Sie regelmäßig Räder und Reifen und achten während des Fahrens darauf, ob die Räder frei und „rund“ laufen. Achten Sie auf den korrekten Reifendruck, ausreichendes Profil und vorgeschriebenen Zustand der Bremsen.

6. Achten Sie auf eventuell leuchten- de Kontrolllampen.
7. Fahren Sie nicht über scharfkanti- ge Gegenstände, um Reifenschä- den zu vermeiden.
8. Achten Sie stets darauf, dass das Fahrzeug stabil steht.

Probleme und Lösungen

Fehlerbild Mögliche	Ursachen Störungsbehebung
Das Fahrzeug startet nicht, obwohl die Zündung auf ON steht und die Anzeigelämpchen leuchten.	- Kabelverbindung des Antriebs locker- Batteriekabel locker- Die Bremse wurde nicht freigegeben	- feste Verbindung herstellen- feste Verbindung herstellen- setzen Sie die Scheibenbremse zurück
Die Geschwindigkeit lässt sich nicht regulieren.	- Leitung am Drehgriff locker- Leitung am Steuergerät locker	- feste Verbindung herstellen- feste Verbindung herstellen- ggf. Sicherung austauschen
Ladegerät lädt nicht	- Kabelverbindung locker- Batterieleitungen locker- Sicherung defekt	- feste Verbindung herstellen- feste Verbindung herstellen- Sicherung austauschen
Anzeige am Ladegerät leuchtet nicht auf.	- Kein Strom- Ladegerät defekt	- Überprüfung der Steckdose- Ladegerät ggf. austauschen
Geringe Reichweite	- ungenügende Batterieladung- Batterie verschlissen oder defekt- häufiges Bremsen, starker Gegenwind, Bergauffahren	- laden Sie die Batterie vollständig- Tauschen Sie die Batterie aus- Passen Sie Ihre Fahrweise bzw. Streckenwahl an
Andere Probleme	- Fehler in Antrieb, Steuereinheit oder Batterie- andere, nicht einschätzbare Ursachen	- Suchen Sie Ihren Fachhändler auf- versuchen Sie niemals, das Fahrzeug selbst zu öffnen oder zu reparieren.

E3000

Technische Daten

Länge gesamt 1800 mm
Breite Lenker (ohne Rückspiegel) 700 mm
Höhe Maximal (ohne Rückspiegel) 1120 mm
Leergewicht 75 kg
Batterieart Silikon
Batterietyp 70V 20Ah
Reichweite 60 km
Reifendruck 2,5 - 3,0 Bar
max. Geschwindigkeit 45 km/h
Bremsen vorne: Scheibe hinten: Trommel
Motorstärke 3000W
Reifengröße 3.50-10
Ladezeit 6h

ANHANG

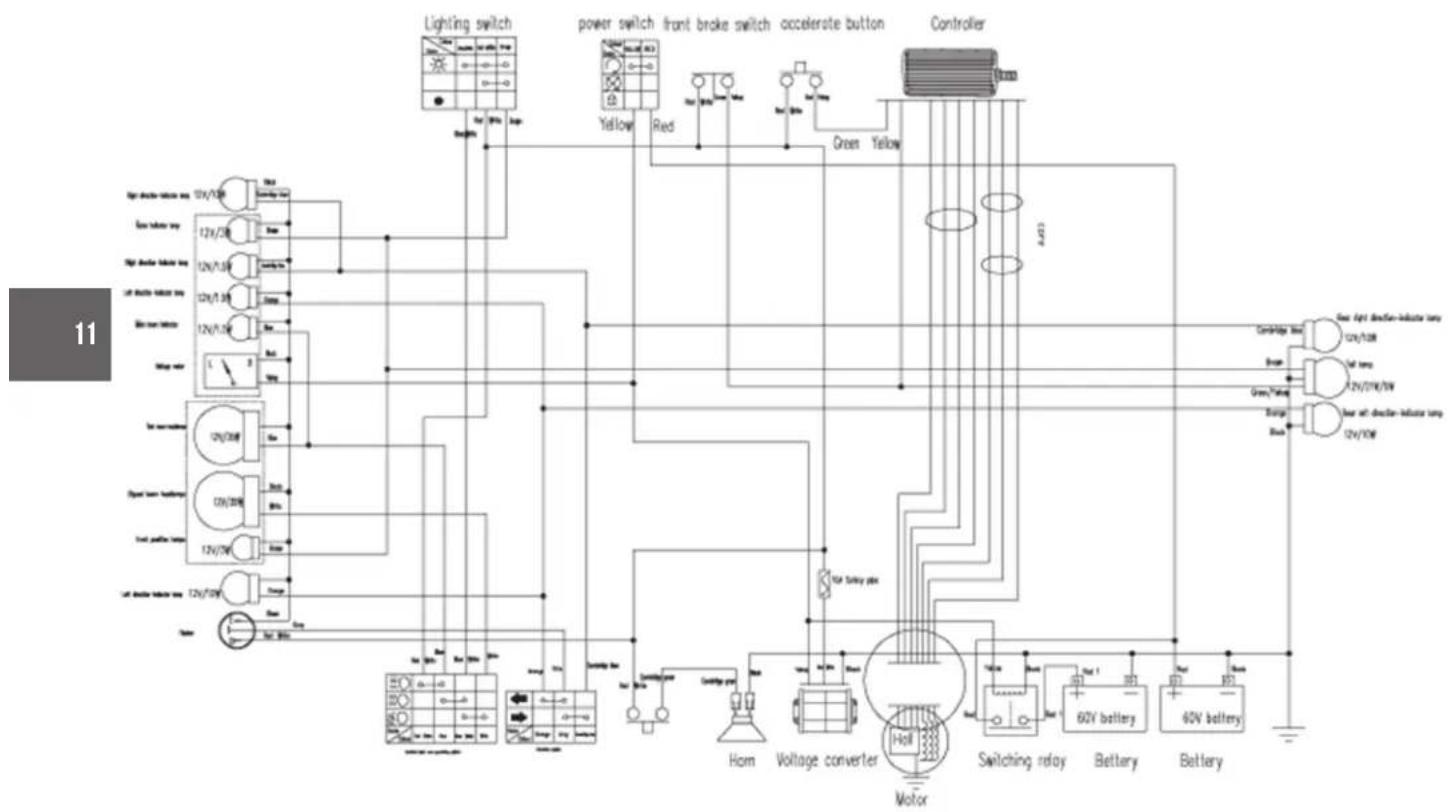

Schaltplan

ANHANG

Notizen

E3000
