BEDIENUNGSANLEITUNG F8 Luxxon

Vielen Dank, dass Sie sich für dieses Fahrzeug entschieden haben!

In diesem Handbuch wird die korrekte Handhabung Ihres neuen Motorrollers beschrieben. Um möglichst lange Freude an diesem zu haben, befolgen Sie bitte alle Hinweise und Erklärungen dieses Handbuches.

Aufgrund ständiger Überarbeitung der Technik, kann es zwischen Ihrem Fahrzeug und den Beschreibungen in diesem Handbuch eventuell zu leichten optischen und/oder technischen Abweichungen kommen.

Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Es dürfen ausschließlich Originalteile und -zubehör verwendet werden.

Inhalt

Sicherheitshinweise....3

Fahrzeugkomponenten.... 4

Bedienelemente....6

Vor der Fahrt....8

Fahren 9

Inspektionsplan.... 11

Schmieröltabelle 12

Wartung....13

Servicescheckheft 16

Technische Daten....18

Sicherheitshinweise

Beachten Sie stets die örtlichen Gesetze und Bestimmungen bei der Fahrt.

Üben Sie vor der Fahrt

Bevor Sie das Fahrzeug zum ersten Mal im Verkehr bewegen, sollten Sie zuerst ausreichend auf einem verkehrsfreien Platz (z. B. Verkehrsübungsgelände) üben, um sich so mit dem Fahrzeug vertraut zu machen.

Geschwindigkeitsbegrenzungen beachten

Beachten Sie stets Geschwindigkeitsbegrenzungen. Fahren Sie stets mit angemessener und an die Verkehrs- und Straßenbedingungen angepasster Geschwindigkeit.

Fahren bei nasser Fahrbahn

Bei feuchter oder nasser Fahrbahn (z. B. durch Regen) ist, aufgrund von Rutschgefahr und schlechterer Sicht, besondere Vorsicht beim Fahren gefordert.

Helm

Tragen Sie beim Fahren stets einen Helm.

Sicherheitskleidung

Es wird empfohlen, beim Fahren stets Sicherheitskleidung in Form von speziellen Motorradjacken mit Reflektoren, sowie Handschuhe und festes Schuhwerk zu tragen.

Wichtige Inspektionen

Die folgenden Prüfungen des Fahrzeugs sind unumgänglich:

• Prüfung vor jeder Fahrt
- Regelmäßige Inspektionen durch eine autorisierte Servicewerkstätte gemäß Scheckheft. Beachten Sie hierzu den Inspektionsplan in diesem Handbuch.

Hitze

Während der Fahrt werden einzelne Komponenten des Fahrzeugs, z. B. der Auspuff, heiß. Berühren Sie diese Komponenten nicht, da dies zu Verbrennungen führen kann. Halten Sie das Fahrzeug fern von leicht entzündlichen Materialien und offenem Feuer.

Beladung

Das Fahrzeug darf nicht überladen werden. Beachten Sie die Angaben zu maximalen Zuladung in diesem Handbuch.

Modifikationen

Nehmen Sie keine Modifizierungen am Fahrzeug vor, da dies gegen das Gesetz verstößt und zum Verlust der Fahrsicherheit, sowie der Gewährleistung/Garantie führt.

Fahrzeugkomponenten

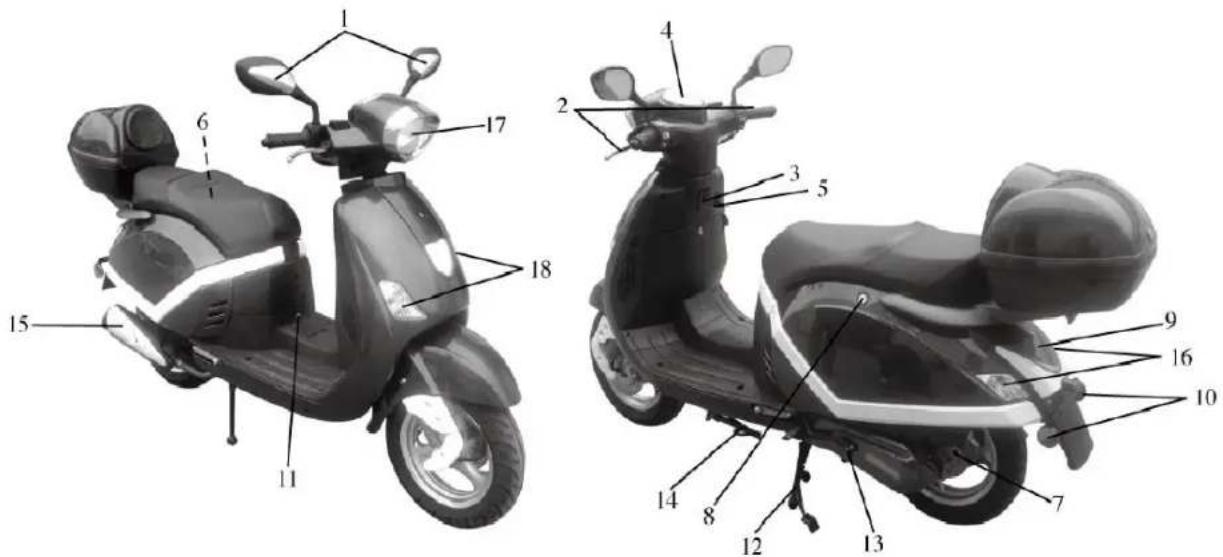

1. Rückspiegel links & rechts
2. Bremse links & rechts
3. Helmhaken
4. Tachometer
5. Zündschloss
6. Batterie
7. Luftfilter
8. Sitzbankschloss

9. Rücklicht

10. Reflektoren links & rechts

11. Öltank
12. Hauptständer
13. Kickstarter
14. Seitenständer
15. Auspuff
16. Blinker hinten links & rechts
17. Scheinwerfer
18. Blinker vorne links & rechts

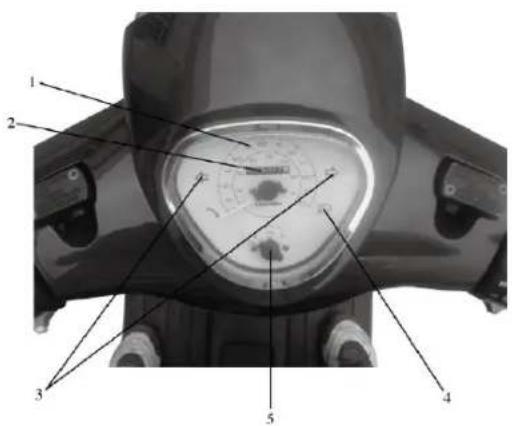

1. Tachometer - zeigt die aktuelle Geschwindigkeit an
2. Gesamtkilometerzähler - Zeigt den Gesamtkilomterstand an
3. Blinkeranzeige - Blinkt, wenn der Blinker gesetzt ist
4. Fernlichtanzeige - Leuchtet, wenn das Fernlicht eingeschaltet ist
5. Tankanzeige - Zeigt den Inhalt des Kraftstofftanks an (F = Full/Voll; E = Empty/Leer)

Zündung und LenkerschlossInstrumentenbrett

ON (1)	Zündung anMotor kann gestartet werden. Zündschlüssel kann nicht abgezogen werden.
OFF (2)	Zündung ausMotor ist aus und kann nicht gestartet werden.Zündschlüssel kann abgezogen werden.
LOCK (3)	Lenkerschloss gesetzt und Zündung ausDrehen Sie den Lenker komplett nach links. Drehen Sie dann den Zündschlüssel nach links auf die Position LOCK (leicht herunterdrücken). Das Lenkerschloss ist nun gesetzt und der Zündschlüssel kann gezogen werden.

Bedienelemente

Bei eingeschaltetem Licht:

Fernlicht eingeschaltet

Abblendlicht eingeschaltet

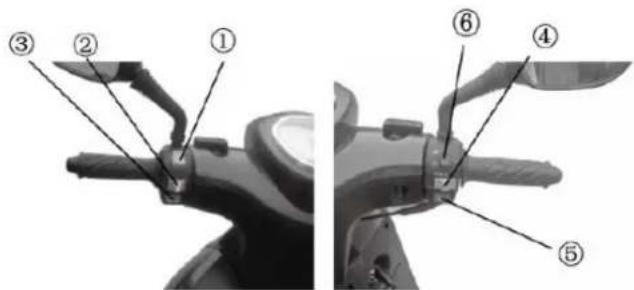

1. Blinker

Drücken Sie den Schalter nach rechts, um rechts zu blinken, oder nach links, um links zu blinken.

Der Blinker geht nicht automatisch aus. Um den Blinker wieder auszuschalten, Schalter nach unten drücken.

1. Hupe

2. Lichtschalter

•Alle Lichter sind ausgeschaltet

Positionslicht, Rücklicht, Kennzeichenbeleuchtung eingeschaltet

*Scheinwerfer, Rücklicht, Kennzeichenbeleuchtung eingeschaltet

1. Starterknopf

2. Killswitch

6

Motor aus

Motor an

Tankdeckel

Um den Tankdeckel zu öffnen, stecken Sie den Zündschlüssel in das Tankdeckelschloss und drehen diesen im Uhrzeigersinn. Der Tankdeckel kann dann entgegen dem Uhrzeigersinn abgeschraubt werden.

Um den Tankdeckel wieder zu schließen, gehen Sie entgegengesetzt vor.

Hinweis: Wenn der Deckel nicht richtig angebracht ist, kann der Schlüssel nicht abgezogen werden.

Sitzschloss

Um das Sitzschloss zu öffnen, stecken Sie den Zündschlüssel in das Schloss und drehen Sie gemäß nachfolgender Abbildung. Um das Sitzfach zu schließen, drücken Sie den Sitz nach unten, bis dieser einrastet.

Bremsen

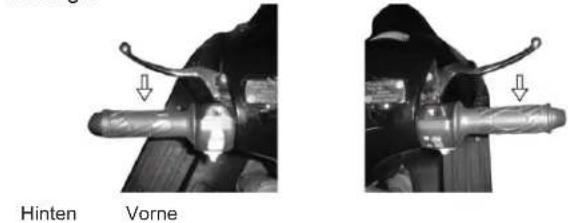

Mit dem linken Bremshebel wird die Hinterradbremse betätigt. Mit dem rechten Hebel wird die Vorderradbremse betätigt.

Helmfach

Das Helmfach befindet sich unter dem Sitz.

Helmfach

Hinweis: Die max. Zuladung des Helmfachs beträgt 1,5 kg.

Seitenständer-Killswitch

Um den Motor starten zu können, muss der Seitenständer eingeklappt sein.

Wenn der Seitenständer ausgeklappt wird, geht der Motor aus.

Vor der Fahrt

Prüfen Sie Ihr Fahrzeug vor jeder Fahrt auf die folgenden Punkte:

1 Lenker 1. Leichtgängigkeit2. Der Lenker muss sich einwandfrei drehen lassen3. Kein Spiel (Lenkkopf)

2 Bremsen 1. Angemessenes Spiel der Bremshebel2. Einwandfreie Funktion der Bremsen3. Ausreichend Bremsflüssigkeit vorhanden?

3 Reifen 1. Richtiger Reifendruck2. Ausreichendes Reifenprofil3. Keine Risse oder andere Beschädigungen

4 Benzin Prüfen Sie, ob für die zurückzulegende Strecke ausreichend Benzin eingefüllt ist.

5 Motoröl Ist ausreichend Motoröl eingefüllt?

6 Licht Prüfen Sie Scheinwerfer, Blinker, Rücklicht und Bremslicht.

7 Hupe Funktioniert die Hupe korrekt?

8 Getriebeöl Ist ausreichend Getriebeöl eingefüllt?

9 Gashebel 1. Angemessenes Spiel des Gashebels2. Lässt sich der Gashebel einwandfrei drehen und bewegt er sich beim loslassen in seine Ausgangsposition zurück?

10 Schrauben Sind alle Schrauben festgezogen?

11 Anzeigen Funktionieren alle Anzeigen korrekt?

Bremsen

Das freie Spiel (Beweglichkeit des Bremshebels bis zum Eintritt der Bremswirkung) sollte etwa 2 - 5 mm betragen.

Gashebel

Das freie Spiel (a) des Gashebels sollte etwa 3 - 5 mm betragen.

Tanken Sie ausschließlich bleifreies Benzin mit einer Ok- tanzahl von 90 oder höher.

1. Einfüllstutzen 2. Max. Pegel

Der oben dargestellte Maximalpegel darf nicht überschritten werden.

Fahren

Einfahrperiode

Während der ersten 1.000 km muss das Fahrzeug eingefahren werden, d. h. Motor und andere Komponenten dürfen nicht überbeansprucht werden, um spätere Beschädigungen zu vermeiden.

Betätigung des Gashebels

Während der Einfahrperiode darf der Gashebel nicht komplett gedreht (Vollgas) werden. Bitte beachten sie die nachfolgende Tabelle:

Bis 500 km Drehen Sie den Gashebel max. 1/2

Bis 1000 km Drehen Sie den Gashebel max. 3/4

Geschwindigkeit variieren

Variieren Sie die Geschwindigkeit, anstatt mit konstant gleichbleibender Geschwindigkeit zu fahren. Geben Sie während der Einfahrperiode nicht Vollgas.

Starten des Motors

• Der Seitenständer muss eingeklappt sein.
• Es muss ausreichend Benzin im Tank sein.

1. Drehen sie den Zündschlüssel auf Position ON.
2. Versichern Sie sich, dass sich der Killswitch auf der Position befindet.
3. Der Gashebel darf nicht betätigt werden. Ziehen Sie

die Hinterradbremse an.

1. Drücken Sie den Starterknopf, um den Motor zu starten.

Falls der Motor nicht sofort startet, den

Starterknopf loslassen, einige Sekunden warten und erneut drücken. Den Starterknopf jeweils nur für kurze Zeit betätigen, um die Batterie zu schonen. Niemals den Starterknopf länger als 4 Sekunden drücken.

Wenn sich der Motor nach 5 Versuchen nicht starten lässt, drehen Sie den Gashebel ein wenig (1/8 bis 1/4).

Warnung:

Motor niemals in geschlossenen Räumen laufen lassen. Motorabgase sind hochgiftig - Lebensgefahr!

Parken

Wenn Sie das Fahrzeug parken, drehen Sie den Zünd- schlüssel auf Position OFF. Stellen Sie das Fahrzeug auf seinem Hauptständer ab. Setzen Sie ggf. das Lenkerschloss.

Inspektionsplan

A: Einstellen
C: Reinigen
I: Prüfen
R: Ersetzen

Serviceintervalle wie angegeben oder einmal pro Jahr.

Schmieröltabelle

	Art der Schmierung Kilometerstand
Getriebeöl SAE 85 W90 R R	R R R R
Bremshebel OKS-400 (Vielz-	weckschmierfett auf Lithiumbasis)		R R R R R
Scheibenbremsflüssigkeit	DOT4 R Danach einmal jährlich erneuern
Federbeinöl Federbeinöl III T III
Tachometerzahnrad OKS-400 (Vielz-	( Vielz-			I R I R I
	weckschmierfett auf Lithiumbasis)				I		I
Lenklager OKS-400 (Vielz-	weckschmierfett auf Lithiumbasis)
Radlager	OKS-400 (Vielz-	I R I R R
	weckschmierfett auf Lithiumbasis)				I		I
Bremsbetätigungsstift	OKS-400 (Vielz-
	weckschmierfett auf Lithiumbasis)
Batterieanschlüsse	Petroleum-Schmi-	I I I I I I I
	erfett

I: Prüfen

R: Ersetzen

T: Nachfüllen

Wartung

Alle Wartungs- und Reparaturarbeiten, die auf den folgenden Seiten beschrieben werden, dürfen ausschließlich von einer autorisierten Fachwerkstatt durchgeführt werden.

Getriebeöl

Getriebeöl muss regelmäßig gemäß dem Wartungsplan gewechselt werden.

1. Parken Sie das Fahrzeug auf seinem Hauptständer.
2. Platzieren Sie eine Wanne unter dem Getriebegehäuse.
3. Entfernen Sie den Bolzen vom Einfüllstutzen und öffnen die Ablassschraube, um das Öl abzulassen.
4. Bringen Sie die Ablassschraube wieder an und ziehen diese fest.
5. Füllen Sie Öl nach.
6. Bringen Sie den Bolzen wieder an.
7. Prüfen Sie nach dem Nachfüllen auf Lecks.

Empfohlenes Öl: SAE 85W 90SF

Hinweise:

• Es dürfen keine Fremdteile in das Getriebegehäuse gelangen.
• Es dürfen keine Ölrückstände auf Reifen oder Bremsen gelangen.

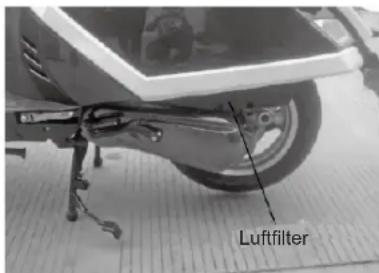

Luftfilter

Der Luftfilter muss gemäß Wartungsplan regelmäßig gereinigt werden. Bei häufigem Fahren in staubigen Bedingungen muss dieser öfter gereinigt werden.

1. Parken Sie das Fahrzeug auf dessen Hauptständer.
2. Lösen Sie die Schrauben der linken Abdeckung und nehmen diese ab.
3. Lösen Sie die Schrauben der Luftfilterabdeckung und nehmen diese ab.
4. Nehmen Sie das Luftfilterelement ab.
5. Reinigen Sie das Luftfilterelement gründlich.
6. Lassen Sie das Luftfilterelement vollständig trocknen.
7. Benetzen Sie das Luftfilterelement mit etwas Öl.
8. Bringen Sie Luftfilterelement und alle Abdeckungen wieder an.

Luftfilter

Zündkerze

- Entfernen Sie während der ersten 1.000 km und danach alle 4.000 km Rückstände an der Zündkerze mit Hilfe einer Metallbürste oder einem

Zündkerzenreiniger.

- Verwenden Sie Spezialwerkzeug, um den Abstand der zwei Elektroden der Zündkerze einzustellen. Der Abstand sollte 0,8 mm betragen.

Bremssystem

Einstellen des freien Spiels der Bremshebel

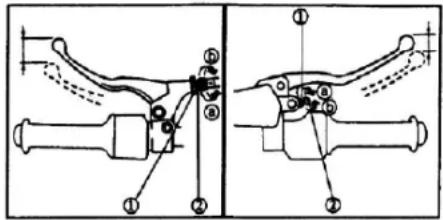

1. Feststellschraube 2. Einstellschraube Das freie Spiel der Bremshebel sollte eta 2 - 5 mm betragen. Um das freie Spiel einzustellen, lockern Sie die Feststellschraube und nehmen Sie dann die Einstellung anhand der Einstellschraube vor.

Bremsflüssigkeit

Warnung:

Die Bremsflüssigkeit muss gemäß Wartungsplan ausgewechselt werden. MIN-Markierung nicht unterschreiten! Nur Bremsflüssigkeit der Klassifikation DOT 4 verwenden. Es dürfen keine verschiedenen Sorten Bremsflüssigkeit gemischt werden.

Achtung:

Bremsflüssigkeit kann Schäden an Lack und Kunststoffteilen verursachen.

Reifen

Reifenprofil kontrollieren

WARNUNG:

Gesetzlich vorgeschriebene Mindestprofiltiefe beachten. Nie ohne Ventilkappen fahren. Gut festgeschraubte Ventilkappen verhindern einen plötzlichen Reifenluftdruckverlust.

• Profiltiefe in der Reifenmitte messen.

Die Mindestprofiltiefe sollte nicht unterschritten werden: 2,0 mm. Hierzu die Verschleißmarkierung (3) beachten.

Reifenluftdruck kontrollieren

WARNUNG:

Reifenluftdruck in Hinsicht auf das Gesamtgewicht regulieren. Das Gesamtgewicht darf die Tragkraft der Reifen nicht überschreiten. Falscher Reifenluftdruck hat erheblichen Einfluss auf die Fahreigenschaften des Fahrzeugs und auf die Lebensdauer der Reifen.

Batterie

Die Batterie befindet sich unter dem Sitz.

Servicescheckheft

Auslieferungsinspektion

Händlerstempel / Unterschrift / Datum

Kunde: Unterschrift:

1. Inspektion (1.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (4.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (8.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (16.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (12.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (20.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (24.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

Technische Daten

Hubraum 49,6 cm3
Motor 1-Zylinder, 2-Takt, luftgekühlt
L x B x H 1.925 x 720 x 1.175 mm
Radstand 1.280 mm
Leergewicht 96 kg
Max. zul. Gesamtgewicht 150 kg
Reifen vorne 120/70-12
Reifen hinten 120/70-12
Zündung CDI
Zündkerze A7RTC
Batterie 12V7Ah
Sicherung 15A

Technische und optische Änderungen vorbehalten.
Vorrangig gelten die Angaben aus der COC.
