XY9 - Roller Luxxon - Kostenlose Bedienungsanleitung

Marke	Luxxon
Modell	XY9
Fahrzeugtyp	Motorroller
Abmessungen (L x B x H)	1.950 mm x 710 mm x 1.130 mm
Radstand	1.290 mm
Leergewicht	87 kg
Motor	1-Zylinder, 2-Takt, luftgekühlt
Hubraum	49 cm³
Bohrung x Hub	40 x 39,2 mm
Verdichtung	7,0:1
Zündung	CDI
Starter	Elektrisch & Kickstarter
Federung vorne	Teleskopgabel
Federung hinten	Hydraulisches Federbein
Bremse vorne	Scheibenbremse
Bremse hinten	Trommelbremse
Beleuchtung	Scheinwerfer 12V 35W/35W, LED Rück- und Bremslicht, LED Blinker
Batterie	12V 5A
Sicherung	10A
Benzintankvolumen	6,0 Liter
Getriebeölkapazität	0,1 Liter
Bremsflüssigkeit	DOT4
Zündkerze (Standard)	NGK C7HSA oder CR7HSA
Wartungsintervall	Alle 1.000 km oder jährlich
Empfohlene Sicherheitsausrüstung	Helm, Schutzbekleidung mit Reflektoren, Handschuhe, festes Schuhwerk

Häufig gestellte Fragen - XY9 Luxxon

Wie starte ich den Motor des Luxxon XY9?

Stellen Sie sicher, dass der Zündschlüssel auf ON steht. Ziehen Sie die Hinterrad- oder Vorderradbremse und drücken Sie den elektrischen Starter. Bei Kaltstart lassen Sie den Motor ca. 3 Minuten warm laufen. Alternativ können Sie den Kickstarter verwenden: Zündung einschalten, Kickstarter ausklappen und kräftig treten.

Wie überprüfe ich den Ölstand?

Das Fahrzeug hat einen separaten Öltank (Zweitaktöl). Die Ölwarnlampe leuchtet, wenn nachgefüllt werden muss. Öffnen Sie den Sitz und die Tankabdeckung im Helmfach. Füllen Sie Motoröl gemäß Schmieröltabelle nach (Kapazität 1,0 Liter). Verwenden Sie ausschließlich empfohlenes Öl.

Welche Bremsflüssigkeit wird verwendet und wie wird sie nachgefüllt?

Es wird DOT4-Bremsflüssigkeit verwendet. Prüfen Sie den Stand bei geradem Lenker: Er muss zwischen MIN und MAX liegen. Zum Nachfüllen die beiden Schrauben am Behälter lösen, Flüssigkeit bis zur oberen Markierung einfüllen und Behälter wieder fest verschließen. Verwenden Sie nur versiegelte DOT4-Flüssigkeit.

Wie stelle ich die Hinterradbremse ein?

Prüfen Sie das freie Spiel des Bremshebels (soll 1–2 cm betragen). Zum Einstellen die Kontermutter lösen und die Einstellschraube drehen. Nach der Einstellung die Kontermutter wieder festziehen. Überprüfen Sie die Bremsfunktion sofort nach dem Losfahren.

Welcher Reifendruck ist korrekt?

Der Reifendruck ist abhängig von der Beladung. Für nur Fahrer: vorne 1,24 bar, hinten 1,72 bar. Für Fahrer und Beifahrer: vorne 1,72 bar, hinten 2,21 bar. Prüfen Sie den Druck regelmäßig und kontrollieren Sie die Reifen auf Beschädigungen und Profilabrieb.

Wie wechsle ich das Getriebeöl?

Stellen Sie den Roller auf den Hauptständer. Platzieren Sie eine Auffangwanne unter der Ölablassschraube. Entfernen Sie die Schraube bei warmem Motor, lassen Sie das Altöl ab, reinigen Sie die Schraube und setzen Sie sie wieder ein. Füllen Sie 0,1 Liter SAE 85W90 Getriebeöl ein. Entsorgen Sie das Altöl fachgerecht.

Was muss ich vor jeder Fahrt prüfen?

Prüfen Sie: Reifen (Druck und Zustand), Schrauben und Muttern, Kettenbefestigung, Motor-Aus-Knopf, Gashebel (freier Gang), Bremsen (Hebelspiel und Funktion), Lenker (Bewegungsfreiheit), Öl- und Benzinstand, Kühlflüssigkeit und Bremsflüssigkeit sowie die Beleuchtung (Bremslicht, Blinker).

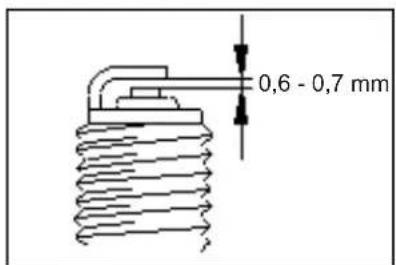

Wie pflege ich die Zündkerze?

Entfernen Sie Rückstände nach den ersten 1.000 km und danach alle 4.000 km mit einer Metallbürste. Der Elektrodenabstand sollte 0,6–0,7 mm betragen. Verwenden Sie Spezialwerkzeug zum Einstellen. Die Standardkerze ist NGK C7HSA oder CR7HSA. Achtung: Die Zündkerze wird heiß – Verbrennungsgefahr.

Wie wird die Batterie gewartet?

Die Batterie ist wartungsfrei. Bei korrodierten Polen die Batterie zum Reinigen ausbauen. Für längere Standzeiten den negativen Pol (-) abklemmen. Beim Ein- und Ausbau immer zuerst den Minuspol trennen, zuletzt den Pluspol anschließen. Offenes Feuer fernhalten.

Was ist während der Einfahrperiode zu beachten?

In den ersten 1.000 km darf der Motor nicht überbeansprucht werden. Bis 800 km max. 1/2 Gas, bis 1000 km max. 3/4 Gas. Vermeiden Sie Vollgas und hohe Drehzahlen. Nach der Einfahrperiode sollte eine Inspektion durchgeführt werden.

BEDIENUNGSANLEITUNG XY9 Luxxon

Vielen Dank, dass Sie sich für dieses Fahrzeug entschieden haben!

In diesem Handbuch wird die korrekte Handhabung Ihres neuen Motorrollers beschrieben. Um möglichst lange Freude an diesem zu haben, befolgen Sie bitte alle Hinweise und Erklärungen dieses Handbuches.

Aufgrund ständiger Überarbeitung der Technik, kann es zwischen Ihrem Fahrzeug und den Beschreibungen in diesem Handbuch eventuell zu leichten optischen und/oder technischen Abweichungen kommen.

Reparaturen und Wartungsarbeiten dürfen nur von lifiziertem Fachpersonal durchgeführt werden.

Es dürfen ausschließlich Originalteile und -zubehör verwendet werden.

Inhalt

Vorwort 2

Inhalt 2

Sicherheitshinweise ....3

Technische Daten ....4

Wartungsplan 6

Schmieröltabelle 7

Prüfungen vor der Fahrt 8

Bedienung 10

Wartung 13

Das richtige Fahren ....17

Fahrzeugidentifikation ....18

Übergabeinspektion....19

Servicescheckheft 20

Sicherheitshinweise

Beachten Sie stets die örtlichen Gesetze und Bestimmungen bei der Fahrt.

Üben Sie vor der Fahrt

Bevor Sie das Fahrzeug zum ersten Mal im Verkehr bewegen, sollten Sie zuerst ausreichend auf einem verkehrsfreien Platz (z. B. Verkehrsübungsgelände) üben, um sich so mit dem Fahrzeug vertraut zu machen.

Geschwindigkeitsbegrenzungen beachten

Beachten Sie stets Geschwindigkeitsbegrenzungen. Fahren Sie stets mit angemessener und an die Verkehrs- und Straßenbedingungen angepasster Geschwindigkeit.

Fahren bei nasser Fahrbahn

Bei feuchter oder nasser Fahrbahn (z. B. durch Regen) ist, aufgrund von Rutschgefahr und schlechterer Sicht, besondere Vorsicht beim Fahren gefordert.

Helm

Tragen Sie beim Fahren stets einen Helm.

Sicherheitskleidung

Es wird empfohlen, beim Fahren stets Sicherheitskleidung in Form von speziellen Motorradjacken mit Reflektoren, sowie Handschuhe und festes Schuhwerk zu tragen.

Wichtige Inspektionen

Die folgenden Prüfungen des Fahrzeugs sind unumgänglich:

Prüfung vor jeder Fahrt•

Regelmäßige Inspektionen durch eine autorisierte • Servicewerkstätte gemäß Scheckheft. Beachten Sie hierzu den Wartungsplan auf Seite 6.

Hitze

Während der Fahrt werden einzelne Komponenten des Fahrzeugs, z. B. der Auspuff, heiß. Berühren Sie diese Komponenten nicht, da dies zu Verbrennungen führen kann.

Halten Sie das Fahrzeug fern von leicht entzündlichen Materialien.

Modifizierungen

Nehmen Sie keine Modifizierungen am Fahrzeug vor, da dies gegen das Gesetz verstößt und zum Verlust der Fahrsicherheit, sowie der Garantie führt.

Technische Daten

Länge 1.950 mm
Breite 710 mm
Höhe 1.130 mm
Radstand 1.290 mm
Leergewicht 87 kg
Motor 1-Zylinder, 2-Takt
Kühlung Luftkühlung
Hubraum 49 cm3
Bohrung x Hub 40 x 39,2 mm
Verdichtung 7,0:1
Zündung CDI
Starter Elektrisch & Kickstarter
Federung vorne Teleskopgabel
Federung hinten	Hydraulisches Federbein
Bremse vorne	Scheibe
Bremse hinten	Trommel
Scheinwerfer	12V 35W/35W
Positionslichter	LED
Rücklicht / Bremslicht	LED
Blinker	LED
Tachomterbeleuchtung	12V 3,4W
Blinkindikatorbeleuchtung	12V 1,7W
Fernlichtindikator 12V 1,7W
Sicherung 10A
Batterie 12V 5A
Benzintankvolumen 6,0 Liter
Gertiebeölkapazität 0,1 Liter
Bremsflüssigkeit DOT4

Technische und optische Änderungen vorbehalten. Vorrangig gelten die Angaben in der COC.

Wartungsplan

A: Einstellen C: Reinigen I: Prüfen R: Ersetzen
Serviceintervalle wie angegeben oder einmal pro Jahr.

Schmieröltabelle

	Art der Schmierung Kilometerstand
Getriebeöl SAE 85 W90 R R	R R R R
Bremshebel OKS-400 (Vielz-	weckschmierfett auf Lithiumbasis)		R R R R R R
Scheibenbremsflüssigkeit D	OT4 R Danach einmal jährlich erneuern
Federbeinöl Federbeinöl III T III
Tachometerzahnrad OKS-400 (Vielz-	( Vielz-		I R I R I
	weckschmierfett auf Lithiumbasis)
Lenklager OKS-400 (Vielz-	weckschmierfett auf Lithiumbasis)				I		I
Radlager	OKS-400 (Vielz-	I R I R R
	weckschmierfett auf Lithiumbasis)
Bremsbetätigungsstift	OKS-400 (Vielz-				I		I
	weckschmierfett auf Lithiumbasis)
Batterieanschlüsse	Petroleum-Schmi-	I I I I I I I
	erfett

I: Prüfen
R: Ersetzen
T: Nachfüllen

Prüfungen vor der Fahrt

Vor jeder Fahrt sollten Sie die folgenden Komponenten und deren Funktion prüfen:

Reifen Sind Profil und Reifendruck in Ordnung?
Schrauben und Muttern	Sind alle Schrauben und Muttern fest angezogen?
Kette Ist die Kette richtig	befestigt?
Motor-Aus-Knopf Funktioniert der Motor-Aus-Knopf einwandfrei?
Gashebel Lässt sich der Gashebel frei bewegen?
Benzintank Ist ausreichend Benzin eingefüllt?
Kurbelwellengehäuse Ist ausreichend Öl eingefüllt?
Kühlflüssigkeit Ist ausreichend Kühlflüssigkeit eingefüllt?
Bremsflüssigkeit Ist ausreichend Bremsflüssigkeit eingefüllt?
Bremsen Funktionieren die Bremsen einwandfrei?
Lenker Lässt sich der Lenker frei bewegen?

Lenker

Prüfen Sie, ob sich der Lenker nach links und rechts 1. frei bewegen lässt.

Prüfen Sie, ob Kabel den Funktionsradius des Len-2. kers beeinträchtigen.

Sollten Unregelmäßigkeiten offensichtlich sein, so su-3. chen Sie Ihren Fachhändler auf.

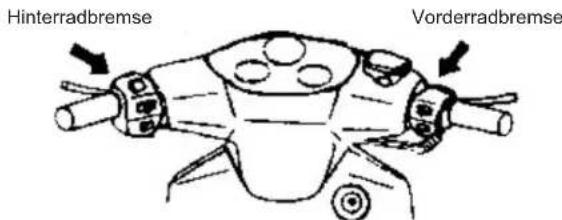

1. Prüfen Sie die Bremsen auf deren Funktion. Das freie Spiel der Bremshebel (Distanz bis zu dem Ounkt, an dem die Bremskraft eintritt) sollte etwa 1 bis 2 cm be- tragen.

ACHTUNG

Nach dem Einstellen muss die Kontermutter der Einstellschraube wieder fixiert werden.

Einstellung

Einstellschraube

Prüfen Sie die einwandfreie Funktion der Bremsen umgehend nach dem Losfahren.

Bremslicht

Schalten Sie die Zündung auf die Position ON

Betätigen Sie abwechselnd die Vorder-2 und Hinterradbremse und prüfen Sie, ob das Bremslicht leuchtet.

Prüfen Sie die Bremslichtabdeckung auf Schmutz und 3. Beschädigungen.

Blinker

Schalten Sie die Zündung auf die Position ON Ⓗ. Betätigen Sie abwechselnd den linken und rechten 2. Blinker und prüfen Sie, ob die Blinker einwandfrei funktionieren.

Reifendruck & Reifenkontrolle

Normaldruck:

	Fahrer Fahrer &	Beifahrer
Reifen vorne 1,	24 bar 1,72 bar
Reifen hinten	1,72 bar 2,21 bar

Prüfen Sie beide Reifen auf den korrekten Reifendruck gemäß obenstehender Tabelle.

Prüfen Sie die Reifen weiterhin auf Beschädigungen, Abnutzung und Abrieb. Entfernen Sie Kieselsteine, die sich im Reifenprofil befinden.

Sollten Sie die Reifen abgenutzt sein, ersetzen Sie diese durch neue.

Prüfen Sie die vordere und hintere Federung, indem Sie Druck auf diese ausüben.

Bedienung

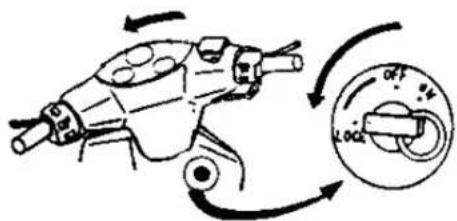

Zündung

Zündung ein - Bringen Sie den Schlüssel in diese Position, um den Motor zu starten.

Zündung aus - Die Zündung ist aus, der Schlüssel kann abgezogen werden.

Lenkerschloss: Drehen Sie den Lenker nach links bis zum Anschlag. Stecken Sie dann den Schlüssel in das Zündschloss und drehen Sie diesen auf Position Lenkerschloss. Ziehen Sie dann den Schlüssel ab.

Drehen Sie den Zündschlüssel nicht während der Fahrt auf die Position da das Fahrzeug sich sonst nicht mehr richtig steuern lässt.

Elektrischer Starter

Um den Motor zu starten, bringen Sie zunächst den Zündschlüssel auf Position "ein"

Ziehen Sie die Hinterrad- oder Vorderradbremse und drücken Sie dann den elektrischen Starter

Elektrischer Starter

ACHTUNG

Um den Motor nicht zu beschädigen, lassen Sie • den elektrischen Starterknopf los, sobald der Motor gestartet ist und drücken Sie den Knopf nicht während der Motor läuft.

Halten Sie den Starterknopf nicht länger als 3 • Sekunden lang gedrückt.

Sollte der Motor beim ersten Startversuch nicht starten, • so warten Sie 10 Sekunden, bis Sie den Starterknopf erneut betätigen.

Licht

In dieser Position sind Scheinwerfer, Rücklicht und Instrumentenbeleuchtung aus.

Parklicht, Instrumentenbeleuchtung und Rücklicht gehen an.

Scheinwerfer, Instrumentenbeleuchtung und Rücklicht gehen an (nicht, wenn der Motor aus ist).

Lichtschalter

Fernlicht

Fernlicht

Abblendlicht

Fernlichtschalter

Hupe

Drücken Sie die Taste 📂 in die Hupe zu betätigen.

Hupe

Blinker

Bewegen Sie den Blinker nach links um nach links zu blinken, bzw. nach rechts

um rechts zu blinken.

Drücken Sie den Ausschalter, um den Blinker auszuschalten.

Ausschalter

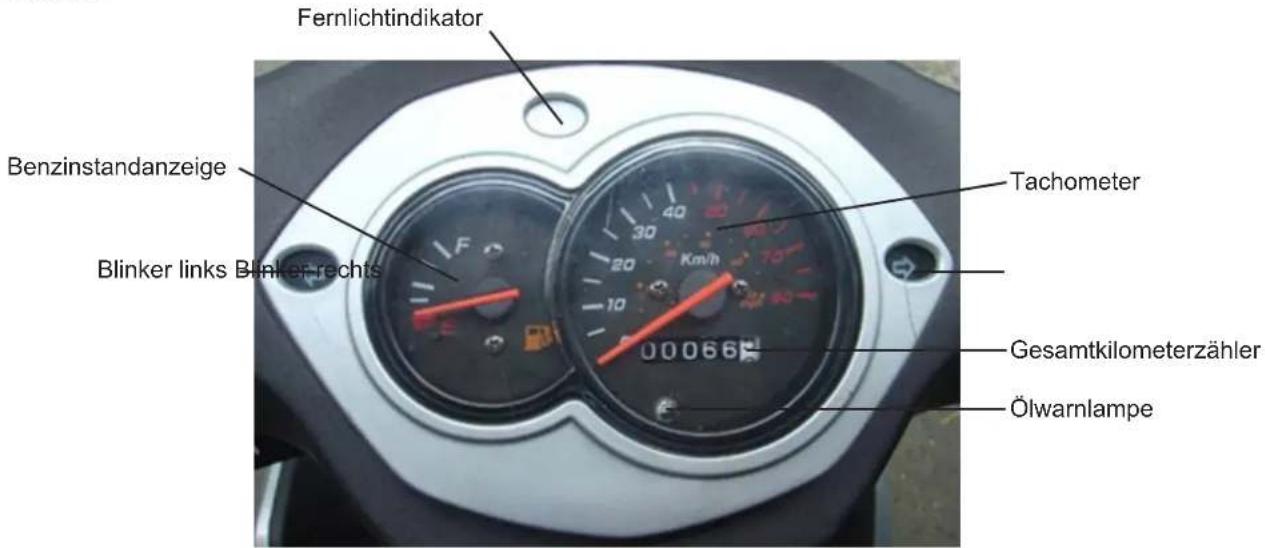

Instrumente

Fernlichtindikator Benzinstandanzeige Blinker links Blinker rechts Tachometer Gesamtkilometerzähler Ölwarnlampe

Tachometer: Zeigt die Geschwindigkeit in km/h an.

Gesamtkilometerzähler: Zeigt die zurückgelegten Gesamtkilometer an.

Fernlichtindikator: Leuchtet, wenn das Fernlicht eingeschaltet ist.

Blinkerindikatoren: Blinkt links, wenn der linke Blinker gesetzt ist, und rechts, wenn der rechte Blinker gesetzt ist.

Benzinstandanzeige:

Zeigt die im Tank befindliche Menge Benzin an. Bei ausgeschaltetem Motor ist die Anzeige auf 0. Wenn sich die Anzeige im roten Bereich befindet, so sind nur noch 1,5 Liter Benzin im Tank.

Helmfach

Das Helmfach befindet sich unter dem Sitz. Öffnen Sie den Sitz, indem Sie diesen mit dem Zündschlüssel auf- schließen und dann anheben.

Die maximale Zuladung im Helmfach beträgt 10 kg. Versichern Sie sich, dass der Sitz stets verschlossen ist.

Bewahren Sie keine Nahrungsmittel oder andere hit-• zeempfindlichen, bzw. entflammbaren Gegenstände im Helmfach auf, da dieses aufgrund der Nähe zum Motor schnell heiß wird.

Bewahren Sie keine Wertgegenstände im Helmfach • auf.

Es darf kein Wasser in das Helmfach eindringen.

Wartung

Wartungs- und Reparaturarbeiten dürfen ausschließlich von einem Fachhändler durchgeführt werden.

Getriebeölwechsel

Führen Sie regelmäßig gemäß der Schmieröltablelle auf Seite 7 einen Getriebeölwechsel durch.

Die Getriebeölkapazität beträgt 0,1 Liter.

Vorgehensweise:

Parken Sie das Fahrzeug auf dessen Hauptständer auf ebenem Grund.

Platzieren Sie eine Wanne unter der Ölablassschraube.

Öffnen und entfernen Sie

die Ölablassschraube.

Bei warmem Motor läuft das Altöl ab.4.

Reinigen Sie die Ölablassschraube und bringen Sie 5. diese wieder an.

1. Füllen Sie neues Öl nach.
2. Ziehen Sie die Öleinfüllschraube wieder fest an.

ACHTUNG

Bei häufigem Fahren in staubigen Umgebungskonditionen muss das Getriebeöl häufiger gewechselt werden.

- Altöl muss gemäß den gesetzlichen Bestimmungen

entsorgt werden.

Luftfilter

Der Luftfilter muss gemäß dem Wartungsplan auf Seite 6 gereinigt werden.

ACHTUNG

Wenn das Fahrzeug oft unter staubigen und schmutzigen Konditionen bewegt wird, muss der Luftfilter öfters gereinigt werden.

Wenn der Luftfilter nicht korrekt angebracht wird, kann • Staub und Schmutz in den Zylinder gelangen und so die Fahrleistung negativ beeinträchtigen und den Motor beschädigen.

Der Luftfilter darf nicht nass werden.

Motoröl

Wenn die Ölwarnlampe ständig aufleuchtet, muss Motoröl nachgefüllt werden.

Öffnen Sie den Sitz und nehmen 2 Sie die Tankabdeckung, die sich im Helmfach befindet, ab.

Füllen Sie Motoröl gemäß der 3. Kapazität: 1,0 Liter Schmieröltabelle auf Seite 7 nach und schließen Sie den Tank wieder.

Bremsflüssigkeit

Um den Bremsflüssigkeitsstand zu prüfen, muss der Lenker gerade ausgerichtet sein.

Der Flüssigkeitsstand muss sich zwischen der oberen und unteren Markierung befinden:

Flüssigkeits- standanzeige

WARNING USE ONLY DOTS ON DOT4 BRANE FLUID FROM A SEALED CONTAINER. CLEAM FILLER CAP BEFORE REMOVING. LICADO DE FROM DOTS OU DOT4 SEULEMENT.

Nachfüllen von Bremsflüssigkeit:

Richten Sie den Lenker geradeaus und lösen Sie die 21. Schrauben am Bremsflüssigkeitsbehälter.

Füllen Sie Bremsflüssigkeit der Sorte DOT4 nach, bis 2. die Flüssigkeit die obere Markierung erreicht.

Schließen Sie den Behälter wieder und ziehen Sie 3. beide Schrauben fest an.

Bremsencheck

Prüfen der Scheibenbremse auf Abrieb:

Bremssattel entfernen, um Scheibe und Bremsklötze zu prüfen.

Oberfläche der Bremsscheibe auf Abnutzung und Beschädigungen prüfen.

Wenn die Bremsscheibe Unregelmäßigkeiten oder Be-

schädigungen aufweist, muss diese ersetzt werden.

ACHTUNG

Die Bremsscheibe muss mindestens 3 mm dick sein, 1. die Bremsklötze müssen mindestens 1 mm dick sein. Messen Sie die Bremsscheibendicke alle 2.000 km. 2. Sollte die Dicke weniger als 3 mm betragen, muss die Bremsscheibe ausgetauscht werden.

Bremssattel vorne Bremsklotz hinten

Einstellen der Hinterradbremse

Prüfen Sie die korrekte Funktion der Hinterradbremse. Das freie Spiel sollte etwa 1 bis 2 cm betragen.

Beachten Sie, dass die Nut der Einstellschraube sich in vorgeschriebener Position befindet, bzw. eingerastet ist.

Federung vorne/hinten

Üben Sie Druck auf Lenker und Sitz aus, um zu prüfen, ob die vordere und hintere Federung reibungslos funktionieren.

Bremslicht

Schalten Sie die Zündung ein und betätigen Sie beide Bremshebel abwechselnd und gleichzeitig, um zu prüfen, ob das Bremslicht funktioniert.

Blinker

Schalten Sie die Zündung ein und betätigen Sie die Blinker, um diese zu prüfen.

Zündkerze

Entfernen Sie während der ersten 1.000 km und danach • alle 4.000 km Rückstände an der Zündkerze mit Hilfe einer Metallbürste oder einem Zündkerzenreiniger.

- Verwenden Sie Spezialwerkzeug, um den Abstand der zwei Elektroden der Zündkerze einzustellen. Der Abstand sollte zwischen 0,6 mm - 0,7 mm betragen. Standardzündkerze: NGK C7HSA oder NGK • CR7HSA.

0,6 - 0,7 mm

ACHTUNG

Zündkerzen werden schnell heiß. Achten Sie darauf, sich nicht zu verbrennen.

Batterie

Dieses Fahrzeug ist mit einer wartungsfreien Batterie ausgestattet.

Wenn die Pole der Batterie korrodiert sind, muss diese zum reinigen herausgenommen werden.

ACHTUNG

Wenn das Fahrzeug für längere Zeit nicht gefahren 1. wird, muss der negative Pol (-) abgetrennt werden.

Halten Sie offenes Feuer oder Rauch fern von der 2. Batterie, vor allem beim Ein- oder Ausbau.

Schalten Sie Motor und Zündung vor dem Ein- oder 3. Ausbau aus.

Der negative Pol (-) muss zuerst getrennt werden. 4. Andersherum muss der positive Pol (+) zuerst ange-5.

bracht werden.

Reifen

Prüfen Sie die Reifen gemäß dem Abschnitt „Reifendruck & Reifenkontrolle“ auf Seite 9.

Das richtige Fahren

Starten des Motors - Elektrischer Starter

Um den Motor zu starten, bringen Sie zunächst den Zündschlüssel auf Position "ein"

Ziehen Sie die Hinterrad- oder Vorderradbremse und drücken Sie dann den elektrischen Starter ⭕

Bei einem Kaltstart sollte der Motor etwa 3 Minuten aufwärmen, bevor Sie losfahren.

ACHTUNG

Um den Motor nicht zu beschädigen, lassen Sie • den elektrischen Starterknopf los, sobald der Motor gestartet ist und drücken Sie den Knopf nicht während der Motor läuft.

Halten Sie den Starterknopf nicht länger als 3 • Sekunden lang gedrückt.

Sollte der Motor beim ersten Startversuch nicht starten, • so warten Sie 10 Sekunden, bis Sie den Starterknopf erneut betätigen.

Starten Sie den Motor nur im Freien.

Starten des Motors - Kickstarter

Stellen Sie das Fahrzeug auf dessen Hauptständer.

Schalten Sie die Zündung ein, klappen Sie den Kickstarter heraus und treten Sie kräftig darauf.

Drehen Sie währenddessen keinesfalls am • Gashebel.

Wenn der Motor gestartet ist, muss der Kickstarter • wieder in seine Ausgangsposition gebracht werden.

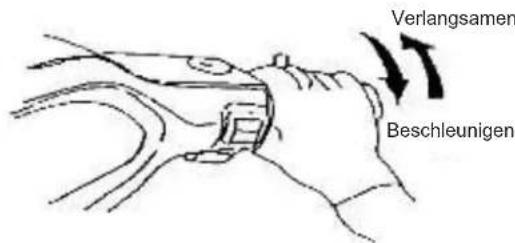

Beschleunigen und verlangsamen

Um zu beschleunigen, zeiehn Sie den Gashebel zu sich. Um zu verlangsamen, lassen Sie den Gashebel wieder in seine Ausgangsposition zurückkehren.

Verlangsamen Beschleunigen

Bremsen

Um zu bremsen, betätigen Sie stets Vorder- und Hinterradbremse gleichzeitig.

Vermeiden Sie ruckartiges Bremsen.

Hinterradbremse Vorderradbremse

Das Fahrzeug anhalten und parken

Um den Motor auszuschalten, drücken Sie den Motor-1. Aus-Knopf und schalten Sie dann die Zündung auf die Posiion OFF.

ACHTUNG

Während der Fahrt niemals den Motor-Aus-Knopf betätigen oder Zündung ausschalten.

Steigen Sie vom Fahrzeug ab und parken Sie dieses 2. auf dessen Hauptständer und stets auf ebenem, stabilen Grund.

Setzen Sie das Lenkerschloss wie auf Seite 103. beschrieben.

Einfahrperiode

Während der ersten 1.000 km muss das Fahrzeug eingefahren werden, d. h. Motor und andere Komponenten dürfen nicht überbeansprucht werden, um spätere Beschädigungen zu vermeiden.

Betätigung des Gashebels

Während der Einfahrperiode darf der Gashebel nicht komplett gedreht (Vollgas) werden. Bitte beachten sie die nachfolgende Tabelle:

Bis 800 km Drehen Sie den Gashebel max. 1/2

Bis 1000 km Drehen Sie den Gashebel max. 3/4

Fahrzeugidentifikation

Notieren Sie sich hier Fahrgestell- und Motornummer Ihres Fahrzeugs. Diese sind zur eindeutigen Identifizierung Ihers Fahrzeuges notwendig und werden bei Inspektionen und Reparaturen, oder bei einem eventuellen Diebstahl des Fahrzeuges benötigt.

Fahrgestellnummer: •

Die Fahrgestellnummer befindet sich am Rahmen unter der Plastikabdeckung.

- Motornummer:

J050 ★000233★

Die Motornummer ist an der linken Oberseite des Kurbelwellengehäuses eingraviert.

Übergabeinspektion

Notieren Sie Fahrgestell- und Motornummer im Handbuch.1.
☐ Prüfen Sie die Reifen auf korrekten Druck und auf Beschädigungen.2.
□ Versichern Sie sich, dass ausreichend Motoröl eingefüllt ist.3.
☐ Prüfen Sie, ob die Batterie korrekt angeschlossen ist.4.
□ Versichern Sie sich, dass alle Bremsen einwandfrei funktionieren.5.
□ Versichern Sie sich, dass ausreichend Benzin eingefüllt ist.6.
□ Prüfen Sie die Federung und die Antriebskette.7.
☐ Prüfen Sie, ob alle Anzeigen, Lichter und Scheinwerfer einwandfrei funktionieren.8.
□ Versichern Sie sich, dass sich das Handbuch und Werkzeug im Fahrzeug befinden.9.
□ Versichern Sie sich, dass alle sicherheitsrelevanten Schrauben und Muttern fest angezogen sind.10.

Servicescheckheft

Auslieferungsinspektion

Händlerstempel / Unterschrift / Datum

Kunde: Unterschrift:

1. Inspektion (1.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (4.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (8.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (16.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (12.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (20.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

1. Inspektion (24.000 km)

Kilometerstand:

Händlerstempel / Unterschrift / Datum

Notizen

LuxXon

www.luxxon.eu
