| Produkttyp | Videoprojektor |
| Marke | Acer |
| Modell | P5630 |
| Projektionssystem | DLP |
| Auflösung | 1920 x 1200 (WUXGA) |
| Lampentyp | 240 W (benutzeraustauschbar) |
| Optischer Zoom | 1,3-fach manuell |
| Fokus | Manuell |
| Trapezkorrektur | ±20° vertikal |
| Lautsprecher | 16 W (1x) |
| Gewicht | 2,65 kg |
| Abmessungen (B x T x H) | 315 x 214 x 98 mm |
| Stromversorgung | 100–240 V AC (automatisch) |
| Leistungsaufnahme (Normalbetrieb) | 290 W ±10% |
| Leistungsaufnahme (ECO-Modus) | 205 W ±10% |
| Leistungsaufnahme (Standby) | < 0,5 W |
| Projektionsentfernung | 1,0–7,3 m |
| Bildschirmgröße (diagonal) | 81–762 cm (32–300 Zoll) |
| Projektionsverhältnis | 1,13–1,47 |
| Anschlüsse | 2x VGA-Eingang, 2x HDMI (1x MHL), RJ45, RS232, Audio Ein/Aus, Composite Video |
| Mitgeliefertes Zubehör | Netzkabel, Fernbedienung, Batterien, CD-Handbücher, Kurzanleitung, Sicherheitskarte |
| Reinigung | Staub von Lüftungsschlitzen mit weichem, trockenem Tuch entfernen; Linse mit Linsenreinigungstuch reinigen |
| Sicherheit | Kensington-Schloss kompatibel; Sicherheitskarte enthalten |
| Ersatzteile | Lampe (240 W) als Ersatzteil verfügbar |
| Reparierbarkeit | Lampe und Filter vom Benutzer austauschbar; andere Reparaturen nur durch Fachpersonal |
Häufig gestellte Fragen - P5630 ACER

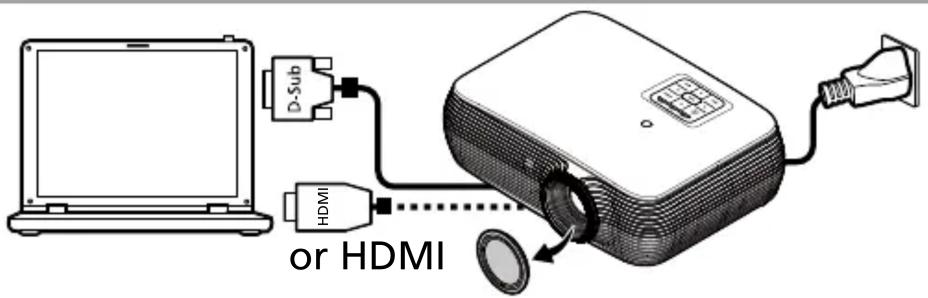

Wie schließe ich meinen Laptop an den Projektor an?

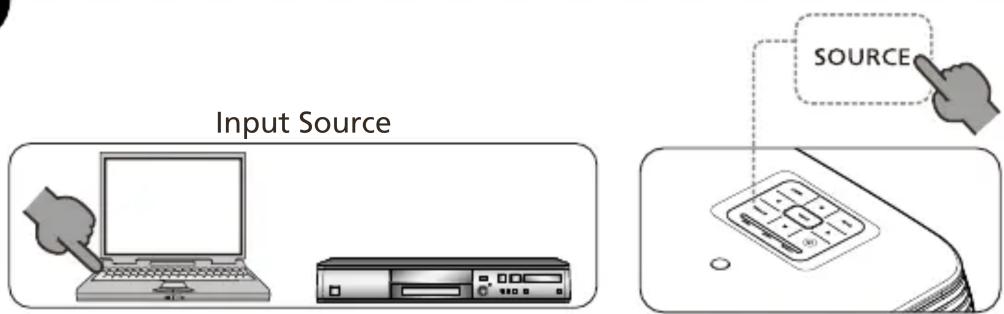

Verwenden Sie ein VGA- oder HDMI-Kabel. Schließen Sie das Kabel an den entsprechenden Eingang des Projektors an und wählen Sie die Eingangsquelle über die SOURCE-Taste.
Wie ersetze ich die Lampe?
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Lampenabdeckung, lösen Sie die Schrauben und ziehen Sie die alte Lampe heraus. Setzen Sie eine neue 240W-Lampe ein und schließen Sie die Abdeckung. Setzen Sie den Lampenzähler im Menü zurück.
Was bedeutet die Fehlermeldung 'Lampe auswechseln'?
Diese Meldung erscheint, wenn die Lampe das Ende ihrer Lebensdauer erreicht hat. Tauschen Sie die Lampe so schnell wie möglich aus, um Schäden zu vermeiden.
Kann ich den Projektor an der Decke montieren?
Ja, der Projektor ist für die Deckenmontage geeignet. Verwenden Sie eine geeignete Halterung und achten Sie auf ausreichende Belüftung.

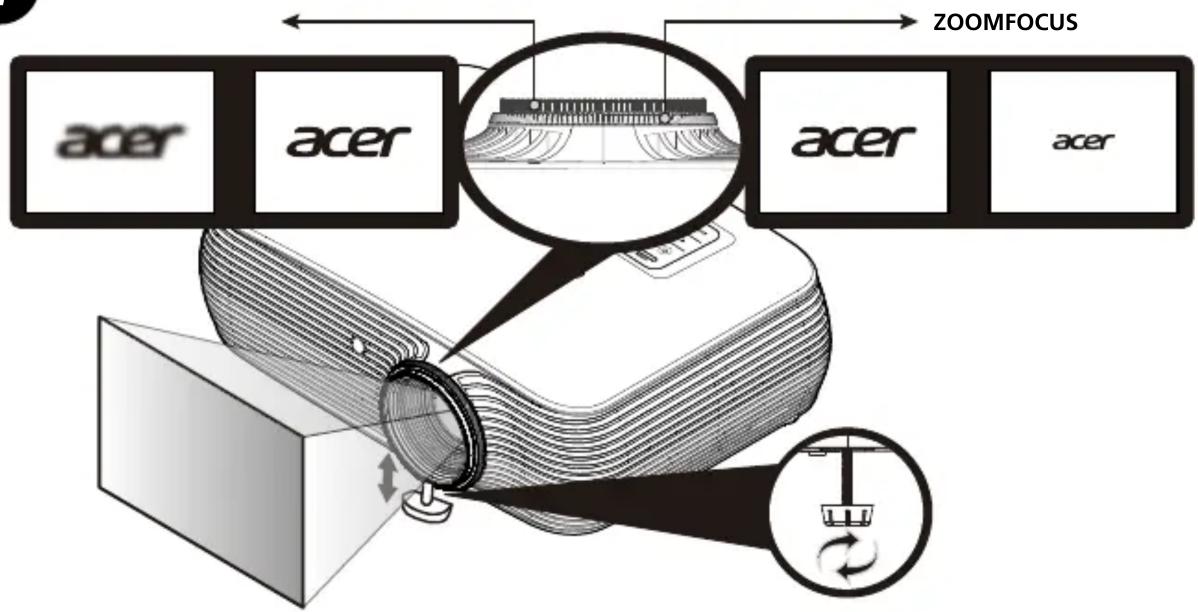

Wie stelle ich die Bildschärfe ein?
Drehen Sie den Fokusring am Objektiv, bis das Bild scharf ist. Bei Zoom verwenden Sie den Zoomring.
Der Projektor zeigt kein Bild an. Was kann ich tun?
Überprüfen Sie die Stromversorgung, die Kabelverbindungen und die Eingangsquelle. Stellen Sie sicher, dass die Lampe eingeschaltet ist und kein Standby-Modus aktiv ist.
Wie reinige ich den Projektor?
Reinigen Sie die Lüftungsschlitze mit einem weichen Tuch. Verwenden Sie ein spezielles Linsenreinigungstuch für die Linse. Keine Flüssigkeiten oder aggressiven Reiniger verwenden.
Was ist der ECO-Modus?
Der ECO-Modus reduziert die Helligkeit und den Stromverbrauch (205 W statt 290 W) und verlängert die Lampenlebensdauer.
Welche Auflösungen werden unterstützt?
Der Projektor unterstützt nativer WUXGA (1920x1200) und komprimierte Auflösungen bis zu Full HD (1080p) und WUXGA.
Kann ich den Projektor über WLAN steuern?
Der Projektor verfügt über einen RJ45-LAN-Anschluss für die Netzwerksteuerung (z. B. über Web-Browser). Für drahtlose Verbindungen ist ein optionaler Adapter erforderlich.
Benutzerfragen zu P5630 ACER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Vidéo-projecteur kostenlos im PDF-Format! Finden Sie Ihr Handbuch P5630 - ACER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. P5630 von der Marke ACER.
BEDIENUNGSANLEITUNG P5630 ACER

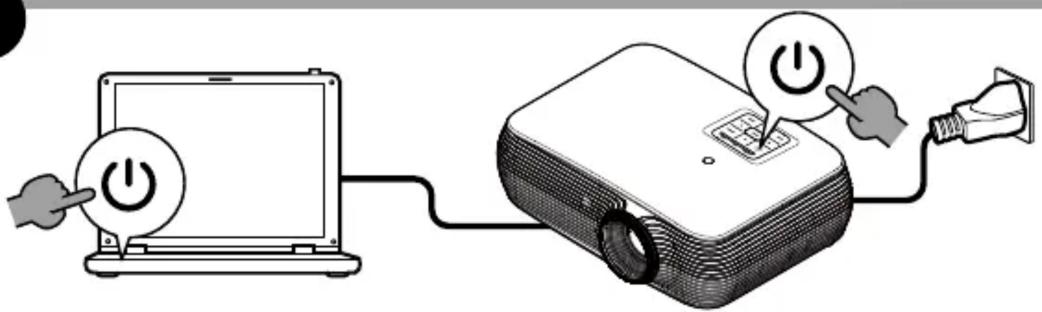

1
2
3
4

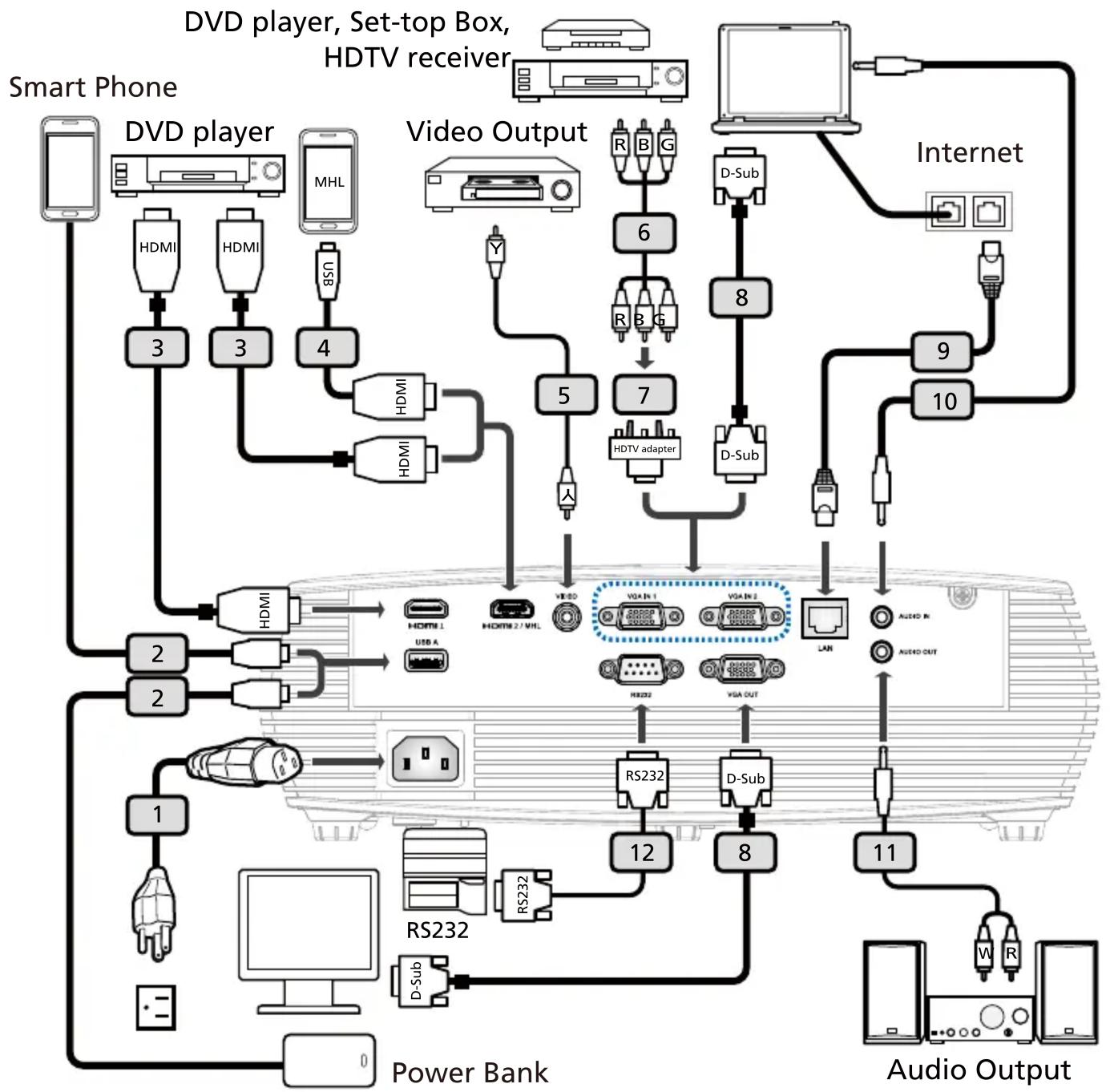

INSTALLATION
Note: Functions vary depending on model definition.
Scan to get user's manual
SPECIFICATIONS
| Projection system DLP | ® | |
| Resolution | P5230/N318/PN-X17/PR242/MF-142/DNX1706 series: 1024x768 XGA resolutionP5330W/N328/PN-W17/PR442/MF-342/DWX1705 series: 1280x800 WXGA resolutionP5530/N358/PN-817/PR542/MF-442/D1P1704 series: 1920x1080 1080p resolutionP5630/N368/PN-WU17/PR642/MF-542/DWU1703 series: 1920x1200 WUXGA resolution resolution | |
| Computer compatibility | IBM PC and compatibles, Apple Macintosh, iMac and VESA standards: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+ | |
| Video compatibility | NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i) | |
| Aspect ratio Auto, Full, 4:3, 16:9, L.Box | ||
| Displayable colors 1.07 billion colors | ||
| Optical zoom ratio 1.3X | ||
| Throw ratio | P5230/N318/PN-X17/PR242/MF-142/DNX1706 series: 1.49 ~ 1.93 (66”@2m)P5330W/N328/PN-W17/PR442/MF-342/DWX1705 series: 1.19 ~ 1.54 (78”@2m)P5530/N358/PN-817/PR542/MF-442/D1P1704 series: 1.13 ~ 1.47 (80”@2m)P5630/N368/PN-WU17/PR642/MF-542/DWU1703 series: 1.13 ~ 1.47 (82”@2m) | |
| Projection lens F = 2.50 ~ 2.78, f = 16.91mm ~ 21.60mm, Manual Zoom & Focus | ||
| Projection screen size (diagonal) | P5230/N318/PN-X17/PR242/MF-142/DNX1706 series: 25” ~ 300” (65cm ~ 762cm)P5330W/N328/PN-W17/PR442/MF-342/DWX1705 series: 30” ~ 300” (76cm ~ 762cm)P5530/N358/PN-817/PR542/MF-442/D1P1704 series: 31” ~ 300” (78cm ~ 762cm)P5630/N368/PN-WU17/PR642/MF-542/DWU1703 series: 32” ~ 300” (80cm ~ 762cm) | |
| Projection distance | P5230/N318/PN-X17/PR242/MF-142/DNX1706 series: 1.0m ~ 9.1m (3.3’ ~ 29.7')P5330W/N328/PN-W17/PR442/MF-342/DWX1705 series: 1.0m ~ 7.7m (3.3’ ~ 25.2')P5530/N358/PN-817/PR542/MF-442/D1P1704 series: 1.0m ~ 7.5m (3.3’ ~ 24.6')P5630/N368/PN-WU17/PR642/MF-542/DWU1703 series: 1.0m ~ 7.3m (3.3’ ~ 24.0') | |
| Horizontal scan rate 15 - 100 kHz | ||
| Vertical refresh scan rate | 24 - 120 Hz | |
| Lamp type 240W user-replaceable lampKeystone correction ±20 degrees | ||
| Audio Internal speaker with 16W x 1 outputWeight 2.65 Kg (5.8 lbs) | ||
| Dimensions (W x D x H) | 315 mm X 214 mm X 98 mm (12.4” x 8.4” x 3.8”) | |
| Digital Zoom 2x | ||
| Power supply AC input | 100 - 240 V auto-switching power supply | |
| Power consumption | Normal mode: 290W ± 10% @ 110VACECO mode: 205W ± 10% @ 110VACStandby mode < 0.5WNetwork standby mode: <3W | |
| Operating temperature | 0°C to 40°C / 32°F to 104°F | |
| Standard package contents | AC power cord x1Remote control x1Security card x1AAA battery x2 (for remote control) (option)User's guide (Projector)(CD-ROM) x1Quick start guide (Projector) x1User's guide (Media/Wireless function) (CD-ROM) x1Quick start guide (Media/Wireless function) x1 | VGA cable x1 (option)HDMI cable x1 (option)Carrying case x1 (option) |
| I/O connectors | Power socket x1VGA IN x2HDMI x1HDMI2/MHL x1RJ45 LAN input x1 | VGA output x1RS232 x13.5 mm audio jack input x13.5 mm audio jack output x1Composite video x1 |
| Note:The specifications listed above are subject to change without notice.Find manuals and other documents for your Acer product on the official Acer support website. | ||
| Consumo de EnergiaEn Operation: 307.05 Wh (307,05 Wh)En modo de espera: 0.41 Wh (0,41 Wh) | ||
