| Produkttyp | Autoradio |
| Marke | LG |
| Modell | LAC-M6600R |
| Abmessungen (B x H x T) | 182 x 51 x 171 mm (ohne Frontblende) |
| Gewicht | 1,35 kg |
| Stromversorgung | DC 12 V |
| Masse | Negativ |
| Lautsprecherimpedanz | 4–8 Ω |
| Ausgangsleistung (max.) | 50 W x 4 Kanäle |
| FM-Tuner Frequenzbereich | 87,5–107,9 oder 87,5–108 MHz |
| MW(AM)-Tuner Frequenzbereich | 520–1720 oder 522–1620 kHz |
| CD-Wiedergabe | Ja (CD, CD-R, CD-RW) |
| MP3/WMA-Wiedergabe | Ja |
| RDS-Funktion | Ja (AF/REG, PTY, TA, Verkehrsdurchsage) |
| Equalizer | Ja (Pop, Klassik, Rock, Jazz, Gesang, Salsa, Samba, 2 benutzerdefinierte) |
| Frontblende abnehmbar | Ja (Diebstahlschutz) |
| Fernbedienung | Ja (CR2025 Lithium-Batterie) |
| Sicherheitshinweise | Nicht öffnen, Laserstrahlung, Stromschlaggefahr |
| Betriebstemperaturbereich | -10 bis 60 °C |
| Zufallswiedergabe (Shuffle) | Ja (Ordner oder gesamte Disc) |
| Wiederholfunktion | Ja (Titel oder Ordner) |
| Anschlüsse | Antenne, Lautsprecher, Audio-Ausgang, Strom |
Häufig gestellte Fragen - LAC-M6600R LG
Benutzerfragen zu LAC-M6600R LG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch LAC-M6600R - LG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LAC-M6600R von der Marke LG.
BEDIENUNGSANLEITUNG LAC-M6600R LG
Lesen Sie diese Anleitung bitte vor dem Anschluss, der Inbetriebnahme oder der Einstellung des Produkts sorgfältig vollständig durch.
Sicherheitshinweise
ACHTUNG
STROMSCHLAGGE- FAHR NICHT ÖFFNEN
ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIESSEN, ENTFERNEN SIE DIE ABDECKUNG (ODER DIE RÜCKSEITE DES GEHÄUSES) NICHT. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. ÜBERLASSEN SIE ETWAIGE REPARATUREN QUALIFIZIERTEM WARTUNGSPERSONAL.
Der Blitz mit der Pfeilspitze in dem gleichschenkligen Dreieck soll den Benutzer vor der gefährlichen Spannung im Gehäuse des Geräts warnen, die die Gefahr eines elektrischen Schlags in sich bergen kann.
Das Ausrufezeichen im gleichschenkligen Dreieck weist den Benutzer auf wichtige Betriebs- und Wartungs-/Serviceanleitungen in der Begleitdokumentation des Geräts hin.
Richten Sie Ihre volle Aufmerksamkeit immer auf das Fahrzeug. Lassen Sie sich niemals während der Fahrt ablenken und achten Sie stets auf das Verkehrsgeschehen. Einstellungen oder Bedienungen niemals während der Fahrt vornehmen. Halten Sie das Fahrzeug unter Beachtung der Straßenverkehrsordnung vor der Bedienung des Gerätes an.
Das Gerät nicht über mehrere Stunden bei sehr niedrigen bzw. hohen Temperaturen verwenden (-10 bis 60°C)
Um die Gefahr von Stromschlägen zu vermeiden, die Abdeckung oder Rückseite des Gerätes niemals abnehmen. Im Gerät befinden sich keine Bauteile, die vom Benutzer gewartet werden können. Wartungsarbeiten stets von Fachpersonal durchführen lassen.
Um die Gefahr von Stromschlägen zu vermeiden, das Gerät niemals Tropf- und Spritzwasser, Regen oder Feuchtigkeit aussetzen.
Das Gerät sollte auf Grund seiner hohen Gehäusetemperatur nur eingebaut in einem Fahrzeug betrieben werden.
ACHTUNG: BEI GEÖFFNETEM GEHÄUSE UND VERRIEGELUNGEN TRITT SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG AUF.
VORSICHT : Dieses Gerät besitzt ein Laser-System. Um das Gerät richtig zu verwenden, lesen Sie dieses Handbuch sorgfältig durch hund bewahren Sie es zum späteren Gebrauch auf. Setzen Sie sich zur Wartung mit einem zugelassenen Servicebetrieb in Verbindung (s. Serviceabschnitt).
Durch Bedienungen, Einstellungen oder Verfahren, die in diesem Handbuch nicht erwähnt werden, kann gefährliche Strahlung freigesetzt werden. Um direkten Kontakt mit dem Laserstrahl zu vermeiden, darf das Gehäusenicht geöffnet werden. Ansonsten tritt eine sichtbare Laserstrahlung ein. NIEMALS IN DEN LASER BLICKEN.
Sicherheitshinweise / Inhaltsverzeichnis
- Wenn Sie eine beschädigte oder verschmutzte Disc in das Gerät einlegen, kann der Wiedergabe unterbrochen werden.
- Fassen Sie die Disc nur an der Innen- und Außenkante an.
- Berühren Sie nie die Wiedergabeseite der Disc.
Bringen Sie auf keiner der beiden Seiten der Disc Papier oder Klebeband an.
Setzen Sie die Disc nie direkter Sonneneinstrahlung oder großer Hitze aus.
Dieses Gerät kann nicht mit 8-cm-Discs betrieben werden. (Es ist ausschließlich für 12-cm-Discs ausgelegt.)
- Reinigen Sie die Disc vor dem Abspielen. Wischen Sie die Disc mit einem Tuch von der Mitte nach außen ab.
- Verwenden Sie niemals scharfe Reinigungsmittel wie Benzin, Alkohol oder Verdünner.
Stromwert kann das Gerät beschädigt werden. Reinigen Sie die Kontakte auf der Rückseite des vorderen Bedienfeld regelmäßig mit einem zuvor in Alkohol getränkten Baumwollstäbchen.
Sicherheitshinweise 2-3
Inhaltsverzeichnis 3
Vor dem Betrieb 4
Bedienungsfeld 5-6
Fernbedienung 7
Einbau 8
Anschlussdiagramm 9
Anschluss 10
Grundfunktionen 11-12
Radiobetrieb 13
RDS-Funktion 14-15
CD-/MP3-/WMA-Betrieb 16-17
Störungsbehebung 18
Technische Daten 19
Vor dem Betrieb
Abnehmen der Frontblende
Die Blende dieses Gerätes kann zur Ver-meidung von Diebstahl abgenommen werden.
1 Drücken Sie zum Entriegeln der Blende auf die 📁 (FREIGA-BE-Taste).
2 Halten Sie die rechte Seite des Bedienungsfeldes fest.
3 Ziehen Sie die Blende ab.
4 Bewahren Sie die Blende im mitgelieferten Schutzetui auf.
Anbringen der Frontblende
Die Blende dieses Gerätes kann zur Ver-meidung von Diebstahl abgenommen werden.
1 Setzen Sie die linke Seite des Bedienungsfeldes in die Nut ein.
2 Drücken Sie die rechte Seite des Bedienungsfeldes fest, bis ein Klicken zu hören ist.
Hinweise
- Drücken Sie beim Abnehmen oder Anbringen der Frontblende weder das Display noch die Bedienelemente.
- Bei nicht sachgemäß angebrachter Frontblende funktionieren die Bedienelemente eventuell nicht richtig. Wenn dieser Fall eintritt, drücken Sie die Frontblende behutsam an.
- Lassen Sie die Frontblende nicht an einem Ort, an dem sie hohen Temperaturen oder direkter Sonneneinstrahlung ausgesetzt ist.
- Lassen Sie die Frontblende nicht fallen bzw. setzen Sie sie keine Stößen aus.
- Achten Sie darauf, dass die Oberfläche der vorderen Abdeckung nicht mit Benzin, Verdünner, Insektiziden usw. in Berührung kommt.
• Bauen Sie die Frontblende nicht auseinander.

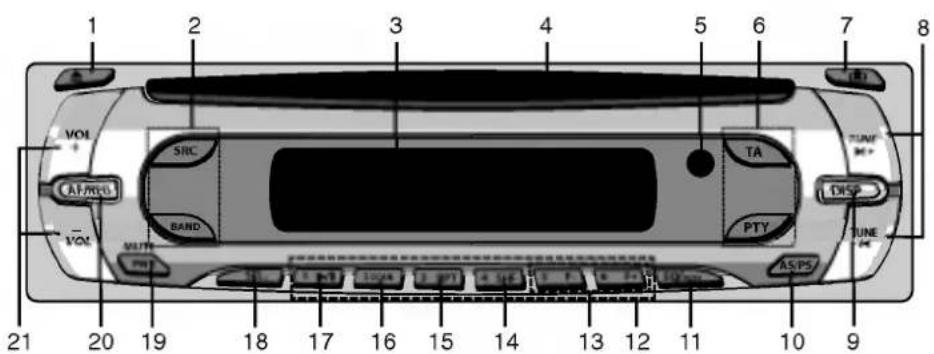

LAC-M1600R
1 AUSWURF
2 • QUELLE [SRC]
• [BAND]
3 ANZEIGEFENSTER
4 CD-Disc-Schlitz
5 FERNBEDIENUNGS-SENSOR
• VERKEHRSDURCHSAGEKENNUNG [TA]
7 FREIGABETASTE
8 • CD ÜBERSPRINGEN/SUCHLAUF
• SUCHLAUF/SENDEREINSTELLUNG +/-
9 ANZEIGE [DISP]
10 • AUTOM. SPEICHERN [AS]
• PROGRAMMSUCHE [PS]
11 EQUALIZER/XDSS [EQ/XDSS]
12 Speicherplatztaste [1-6]
13 • MP3-TRACK +10/-10 MP3 WMA
• ORDNER AUF/AB [F+/F-] MPJ WMA
14 SHUFFLE [SHF]
• STEUERUNG NACH OBEN/NACH UNTEN
Bedienungsfeld

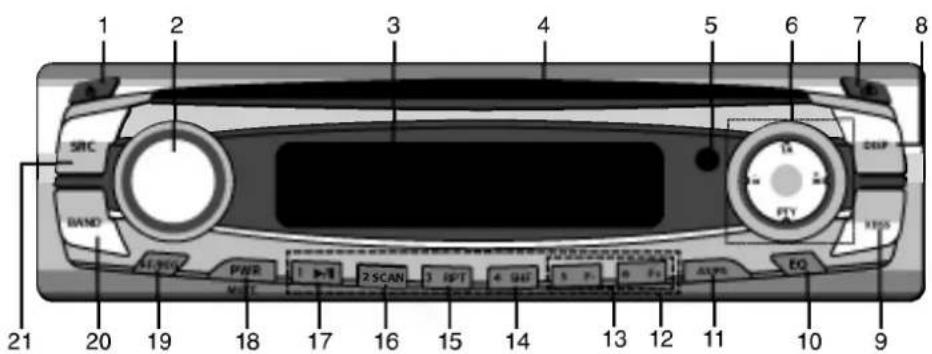

LAC-M3600R
1 AUSWURF
2 • LAUTSTÄRKE [VOL/SEL]
• STEUERUNG NACH OBEN/NACH UNTEN
• AUSWAHL
3 ANZEIGEFENSTER
4 CD-Disc-Schlitz
5 FERNBEDIENUNGS-SENSOR
• VERKEHRSDURCHSAGEKENNUNG [TA]
• CD ÜBERSPRINGEN/SUCHLAUF
- SUCHLAUF/SENDEREINSTELLUNG +/-
7 FREIGABETASTE
8 ANZEIGE [DISP]
9 [XDSS]
10 EQUALIZER [EQ]
11 • AUTOM. SPEICHERN [AS]
• PROGRAMMSUCHE [PS]
12 Speicherplatztaste [1-6]
13 • MP3-TRACK +10/-10
• ORDNER AUF/AB [F+/F-] MP3 WMA
14 SHUFFLE [SHF]

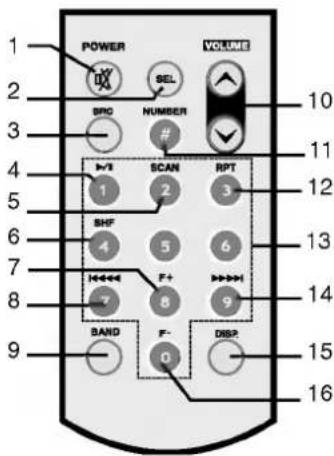

• SUCHLAUF/SENDEREINSTELLUNG
9 [BAND]
10 LAUTSTÄRKE AUF A / AB V
11 NUMMER [#]
• SUCHLAUF/SENDEREINSTELLUNG ▶▶ ▶▶ I
15 ANZEIGE [DISP.]
16 • MP3-TRACK -10 MP3 WMA
• ORDNER AB [F-] MPJ TWMA
(Optional)
Einlegen der Batterie
1 Hebeln Sie die Batteriehalterung mit einem Stift oder Kugelschreiber heraus.
2 Setzen Sie die neue Batterie in die Halterung ein.
3 Setzen Sie die Halterung an der ursprünglichen Position ein.
Hinweise
- Nur eine CR2025 Lithium-Batterie (3V) verwenden.
• Die Batterie bei längerem Nichtgebrauch der Fernbedienung herausnehmen.
• Die Batterie nicht wieder aufladen, auseinandernehmen, erwärmen oder ins Feuer werfen.
• Die Batterie nicht mit Metallgegenständen berühren.
• Die Batterie nicht zusammen mit Metallgegenständen aufbewahren. - Bei einem Leck der Batterie die Fernbedienung sorgfältig auswischen und eine neue Batterie einlegen.
Einbau
Bedienungsfeld
Basisinstallation
Achten Sie vor der Installation darauf, dass der Zündschalter in der Stellung OFF ist, und klemmen Sie die Autobatterie ab, um einen Kurzschluss zu vermeiden.
1 Nehmen Sie den Receiver heraus.
2 Stellen Sie die notwendigen Anschlüsse her.
3 Bringen Sie die Halterung an.
4 Setzen Sie das Gerät in die Halterung ein.
Entfernen des vorhandenen Receivers
Ist bereits eine Halterung für den Receiver im Armaturenbrett vorhanden, muss diese entfernt werden.
1 Entfernen Sie die rückwärtige Auflage vom Gerät.
2 Entfernen Sie die Frontblende vom Gerät.
3 Setzen Sie den Hebel A in die Öffnung auf einer Seite und danach auf der anderen Seite des Gerätes ein. Ziehen Sie das Gerät aus der Montagehalterung heraus.

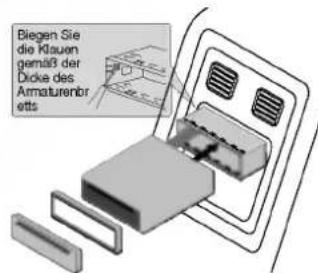

ISO-DIN-Installation
1 Schieben Sie das Radio in den ISO-DIN-Rahmen ein.
2 Ziehen Sie die Schrauben an, die Sie vom alten Radio entfernt haben.
3 Schieben Sie Radio und Rahmen in die Öffnung des Armaturenbretts ein.
4 Bringen Sie die Armaturenabdeckung oder die Einbauplatte wieder an.
5 Bringen Sie den Anschlagring am Radio an.
6 Bringen Sie die Oberschale an, indem Sie die rechte Kante in Position bringen und danach die linke Kante andrücken.

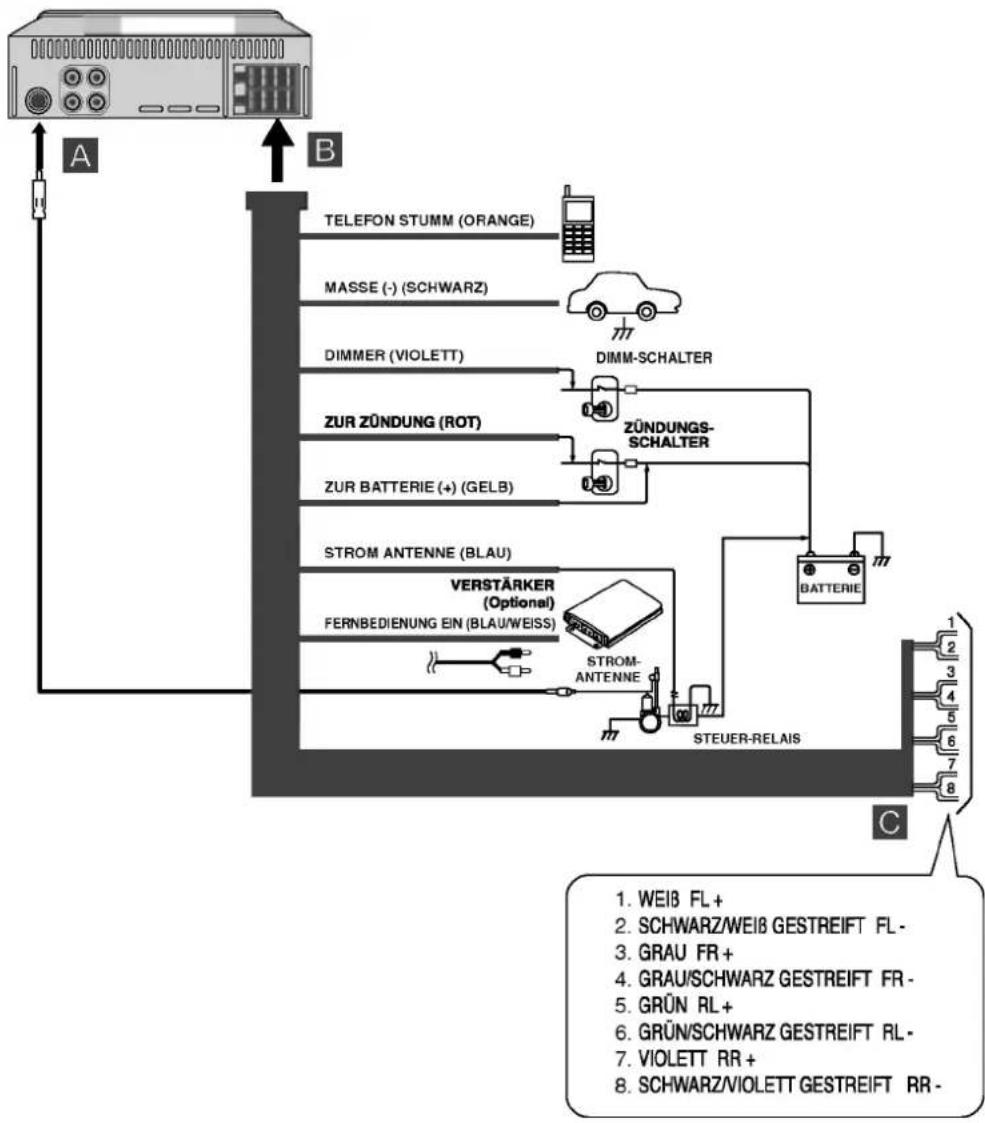

Anschlussdiagramm
Achten Sie vor dem Anschließen darauf, dass der Zündschalter in der Stellung OFF ist und klemmen ⊖ Sie die Autobatterie ab, um einen Kurzschluss zu vermeiden.
Anschluss

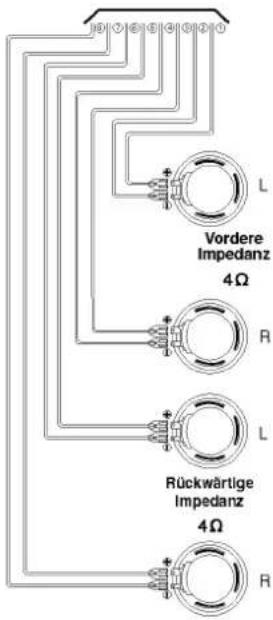

C Lautsprecheranschlüsse
A Von Antenne
B An die Farbkabel der Fahrzeugverdrahtung
• SCHWARZ : Für den Anschluss an Masse.
• ORANGE : Anschluss an die Telefonleitung.
• ROSA : Für den Anschluss an die Dimmerleitung
- ROT : Für den Anschluss an die Klemme, über die die Stromversorgung läuft, wenn der Zündschalter auf ACC gesetzt ist.
• GELB : Draht für den Anschluss an die Batterieklemme (Reserve), über die die Stromversorgung erfolgt.
• BLAU : Anschluss der Leitung an die Stromantenne.
- BLAU/WEIß : Anschluss der Leitung an einen Verstärker.


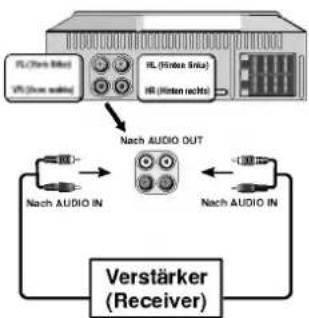

Anschluss an Hilfsgeräte (Optional)
Verbinden Sie den Anschluss AUDIO OUTPUT dieses Gerätes mit dem AUDIOEINGANG des Zusatzgeräts.
Einschalten des Gerätes
Drücken Sie PWR/MUTE (POWER/MUTE) auf der Fernbedienung) oder eine beliebige andere Taste.
Hinweise
Wenn Sie die CD in den CD-Schlitz einlegen, wird das Gerät automatisch eingeschaltet.
Ausschalten des Gerätes
Halten Sie die Taste PWR/MUTE (POWER/MUTE) auf der Fernbedienung) mindestens 1.2 Sekunden lang gedrückt.
Auswahl einer Quelle
Drücken Sie zur Auswahl einer Quelle mehrmals die Taste SRC.
Die Anzeigen leuchten in der folgenden Reihenfolge auf. Tuner → CD → Tuner...
Einstellen der Lautstärke
Betätigen Sie die Taste VOL+/- (bzw. die Taste VOLUME ∧ V auf der Fernbedienung), um den Klangpegel einzustellen. : LAC-M1600R
Betätigen Sie den Drehregler VOL/SEL.: LAC-M3600R
Hinweise
Beim Ausschalten merkt sich das Gerät automatisch die aktuell eingestellte Lautstärke. Beim nächsten Einschalten des Gerätes wird diese Lautstärke wieder eingestellt.
Überprüfen der Uhrzeit
Drücken Sie zur Anzeige der Uhrzeit die Taste DISP (bzw. die Taste DISP. auf der Fernbedienung).
STUMMSCHALTEN
1 Drücken Sie zum Stummschalten die Taste PWR/MUTE (bzw. POWER/MUTE) auf der Fernbedienung).
2 Drücken Sie für die normale Lautstärke nochmals auf PWR/MUTE (bzw. POWER/MUTE) auf der Fernbedienung).
XDSS (Extreme Dynamic Sound System)
Halten Sie zur Verstärkung der Höhen, der Bässe und des Surround-Klangs die Taste EQ/XDSS gedrückt. : LAC-M1600R
Betätigen Sie die Taste XDSS. : LAC-M3600R
XDSS aus (keine Anzeige) → XDSS
Grundfunktionen
Mit Hilfe des Equalizers können die Klangeigenschaften an die Fahrgastzelle des Autos beliebig angepasst werden.
Drücken Sie mehrmals auf EQ/XDSS. : LAC-M1600R
Die Anzeigen leuchten in der folgenden Reihenfolge auf.
Pop → Klassik → Rock → Benutzer1 → Benutzer2 → EQ aus (keine Anzeige)
Drücken Sie mehrmals auf EQ. : LAC-M3600R
Pop → Klassik → Rock → Jazz → Gesang → Salsa → Samba → Benutzer1 →
Benutzer2 → EQ aus (keine Anzeige)
- Pop : Optimiert für R&B, Soul und Country-Musik.
- Klassik : Optimiert für Orchestermusik.
• Rock : Optimiert für Hard Rock und Heavy-Metal-Musik.
• Jazz : Sanfter Klang, weicher Hörgenuss.
• Gesang : Starker, realistischer Klang in hoher Klangqualität.
• Salsa : Erzeugt den Klang von Salsa-Musik.
• Samba : Erzeugt den Klang von Samba-Musik. - Benutzer1 : Im Menü eingestellter, persönlicher Klang.
- Benutzer2 : Im Menü eingestellter, persönlicher Klang.
Einstellung des Klangpegels über Benutzer1/Benutzer2
1 Drücken Sie mehrmals die SEL-Taste, um den gewünschten Lautstärke-, Bass-, Treble-,
Balance- und Fadermodus auszuwählen. : LAC-M1600R
Drücken Sie mehrmals die Taste VOL/SEL. : LAC-M3600R
Die Modus-LED leuchtet in der folgenden Reihenfolge.
VOL → BAS → MID → TRB → BAL → FAD
2 Betätigen Sie die Taste VOL+/- (bzw. die Taste VOLUME ∧ ∨ auf der Fernbedienung), um die Klangqualität einzustellen. : LAC-M1600R
Betätigen Sie den Drehregler VOL/SEL. : LAC-M3600R
| Nach rechts drehen | Nach links drehen | |
| VOL | Erhöht die Lautstärke | Verringert die Lautstärke |
| BAS | Mehr Bässe | Weniger Bässe |
| MID | Erhöhen der Mitteltöne. | Verringern der Mitteltöne. |
| TRB | Mehr Treble (Höhen) | Weniger Treble (Höhen) |
| BAL | Niedrigerer Pegel des/der linkenLautsprecher(s) | Niedrigerer Pegel des/der rechtenLautsprecher(s) |
| FAD | Niedrigerer Pegel des/der vorderenLautsprecher(s) | Niedrigerer Pegel des/der hinterenLautsprecher(s) |
Hinweise
In den Modi Benutzer1, Benutzer2, EQ AUS und XDSS AUS können die Bässe, Mitteltöne und Höhen angepasst werden.
Hören von Radiosendungen
1 Drücken Sie für den Radioempfang die Taste SRC.
2 Drücken Sie zur Auswahl des Frequenzbandes mehrmals die Taste BAND.
Die Anzeigen leuchten in der folgenden Reihenfolge auf. FM1 → FM2 → FM3 → MW(AM)
3 Automatische Sendereinstellung : Drücken Sie die Taste I◀/▶I (I◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung).
Der Tuner sucht nach allen Senderfrequenzen mit einer ausreichenden Stärke für einen guten Empfang.
Manuelle Sendereinstellung : Halten Sie die Taste I◀/▶I (I◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung) mehrmals für mindestens zwei Sekunden gedrückt.
Hinweise
Falls die ausgewählte Frequenz in Stereo ausgestrahlt wird, erscheint die Anzeige"((-))".
Autom. Suchlauf und Speicherung
Mit dieser Funktion werden die sechs stärksten Senderfrequenzen automatisch auf den.
1 Drücken Sie zur Auswahl des Tuners die Taste SRC.
2 Taste AS/PS auf dem Bedienungsfeld ca. eine Sekunde lang gedrückt.
Der Suchlauf beginnt an der aktuell angezeigten Frequenz und wird nach Speichern der 6 Sender oder nach einmaligem Durchlaufen aller empfangenen Senderfrequenzen angehalten.
Speichern und Aufrufen von Senderfrequenzen
Es können bis zu sechs Senderfrequenzen zum Aufrufen per Tastendruck gespeichert werden.
1 Wählen Sie die gewünschte Frequenz.
2 Halten Sie eine der Speicherplatztasten 1-6 mindestens eine Sekunde lang gedrückt. Die gedrückte Nummer blinkt in der Programmnummernanzeige und leuchtet dann. Der ausgewählte Radiosender wird unter dem gewählten Speicherplatz gespeichert.
3 Wiederholen Sie für weitere Sender die Schritte 1 und 2.
Beim Drücken einer belegten Speicherplatztaste 1-6 wird der jeweilige Radiosender aus dem Speicher abgerufen.
Hinweis
- F1, F2 und F3 nutzen den gleichen Frequenzbereich, so dass bis zu 18 UKW-Sender gespeichert werden können.
- Wenn ein Sender auf einem bereits belegten Speicherplatz gespeichert wird, wird der vorherige Speicherplatz automatisch gelöscht.
Durchlaufen der voreingestellten Sender
Drücken Sie die Taste AS/PS. Drücken Sie zum Anhalten erneut auf AS/PS.
Aufrufen der gespeicherten Sender
Drücken Sie zur Auswahl des gewünschten Frequenzbandes auf BAND und drücken Sie dann die gewünschte Nummer (1-6).
Die Nummer des Sendeplatzes 1-6 wird angezeigt und der Sender wird empfangen.
RDS-Funktion
RDS-Anzeigeoptionen
Im normalen RDS-Betrieb werden der Sendername, Wenn Sie die DISP-Taste drücken, können Sie die unterschiedlichen Datentypen ansteuern:
(CT→FREQUENCY→PTY→RT→PS)
• CT (vom Kanal gesteuerte Zeit)
• PTY (Programmtyperkennung)
• RT (Radiotexterkennung)
• PS (Programm-Servicename)
• PI (Programmidentifizierung)
• AF (Alternative Frequenzen für das aktuelle Programm)
• TP (Verkehrsprogrammidentifizierung)
• TA (Verkehrsdurchsageidentifizierung)
RDS AF/REG-FUNKTION
Um die AF-Funktion (Network Tracking) auszuschalten, drücken Sie kurz die AF/REG-Taste. Um die REG-Funktion (Regionalprogrammerkennung) ein- oder auszuschalten, drücken Sie die AF/REG-Taste'-Taste länger als zwei Sekunden.
PROGRAMMTYP-FUNKTION
Um einen bestimmten Programmtyp in einem Frequenzband auszuwählen, gehen Sie wie folgt vor:
1 Drücken Sie BAND, um den FM-Modus auszuwählen.
2 Nachdem die PTY-Taste gedrückt wurde, wird nacheinander Folgendes aktiviert: Musikgruppe → Sprachgruppe → Suchlauf aus
3 Drücken Sie kurz eine der Speicherplatztasten 1-6. Jedes Mal, wenn eine Taste gedrückt wird, wird das Programm wie folgt geändert:
| No | Musikgruppe | No | Sprachgruppe |
| 1. | Pop M, Rock M | 1. | News, Affairs, Info |
| 2. | Easy M, Light M. | 2. | Sport, Educate, Drama |
| 3. | Classics, Other M | 3. | Culture, Science, Varied |
| 4. | Jazz, Country | 4. | Weather, Finance, Children |
| 5. | Nation M, Oldies | 5. | Social, Religion, Phone In |
| 6. | Folk M | 6. | Travel, Leisure, Document |
Hinweise
RDS steht nur bei UKW-Programmen zur Verfügung.
RDS-MODUS-Einstellung
1 Drücken Sie die SEL-Taste länger als zwei Sekunden, um den Auswahlmodus zu aktivieren. : LAC-M1600R
Drücken Sie die VOL/SEL-Taste länger als zwei Sekunden, um den Auswahlmodus zu aktivieren. : LAC-M3600R
2 Nachdem die SEL-Taste gedrückt wurde, wird nacheinander Folgendes aktiviert. : LAC-M1600R
Nachdem die VOL/SEL-Taste gedrückt wurde, wird nacheinander Folgendes aktiviert. : LAC-M3600R
3 Drehen Sie zum Aufrufen der gewünschten Anzeige den VOL+/- -Regler nach links bzw. nach rechts (oder drücken Sie VOLUME ∧ V auf der Fernbedienung). : LAC-M1600R Betätigen Sie den Drehregler VOL/SEL. : LAC-M3600R
TA ALARM-Modus
Wenn eine gerade einstellte Station innerhalb von fünf Sekunden keine TP-Informationen empfängt, wird ein akustisches Signal ausgegeben.
TA SEEK-Modus
Wenn die gerade einstellte Station innerhalb von fünf Sekunden keine TP-Informationen empfängt, wechselt der Receiver zur nächsten Station, die einen anderen PI als die letzte hat, aber die TP-Informationen besitzt.
PI Sound-Modus
Wenn der Ton einer Station mit anderem PI zu hören ist, schaltet der Empfänger den Ton nach einer Sekunde stumm.
PI MUTE-Modus
Wenn der oben beschriebene Fall eintritt, schaltet der Receiver den Ton sofort stumm.
BEEP 2ND-Modus
Das akustische Signal ertönt nur dann, wenn die Taste eine Sekunde gedrückt wird.
BEEP ALL-Modus
Das akustische Signal ertönt bei jeder Taste.
CD-/MP3-/WMA-Betrieb
Wiedergabe von Audio-CDs und MP3/WMA-Discs
Mit diesem Gerät können CD-ROM-Aufnahmen im Format MP3/WMA, CD-R oder CD-RW abgespielt werden.
Lesen Sie vor der Wiedergabe von MP3/WMA - Aufnahmen bitte die Hinweise zu MP3/WMA - Aufnahmen auf Seite 19.
- Drücken Sie zur direkten Wiedergabe auf die NUMBER (#) gefolgt von der Titelnummer (0-9).
Pause CD MP3 WMA
1 Drücken Sie während der Wiedergabe auf ▶/II.
2 Drücken Sie zum Fortsetzen der Wiedergabe erneut auf ▶/II.
Wechseln zu einem anderen Track CD MP3 WMA
- Drücken Sie für den nächsten Track bzw. um zum Anfang des aktuellen Titels zurückzukehren während der Wiedergabe kurz die Taste I◀/▶I (bzw. I◀◀ ◀◀/▶▶ ▶▶ I auf der Fernbedienung).
- Drücken Sie zwei Mal kurz die Taste 1◀ (1◀◀◀◀ auf der Fernbedienung), um den vorherigen Track aufzurufen.
(Bei Spielzeiten unterhalb von drei Sekunden ist diese Funktion nicht möglich.)
Suchlauf CD
Halten Sie die Taste I◀/▶I (I◀◀ ◀◀/▶▶▶▶▶ I auf der Fernbedienung) während der Wiedergabe ca. eine Sekunde lang gedrückt und lassen Sie die Taste an der gewünschten Stelle los.
Anspielen CD MP3 WMA
1 Drücken Sie die Taste SCAN.
Im Anzeigefenster erscheint das Symbol "SCAN". MP3 WMA
(Die ersten 10 Sekunden aller Titel im ausgewählten Ordner auf der Disc werden angespielt.)
Im Anzeigefenster erscheint das Symbol "SCAN". CD
(Die ersten 10 Sekunden aller Titel auf der Disc werden angespielt.)
Halten Sie die Taste SCAN während der Wiedergabe ca. zwei Sekunden gedrückt.
Im Anzeigefenster erscheint das Symbol "SCAN". MP3 WMA
(Die ersten 10 Sekunden aller Titel auf der Disc werden angespielt.)
2 Drücken Sie nochmals auf SCAN.
Daraufhin wird das Symbol "SCAN" bzw. "SCAN" ausgeblendet. (Der Anspielmodus wird beendet.)
Wiederholen CD MP3 WMA
1 Drücken Sie während der Wiedergabe auf RPT.
Im Anzeigefenster erscheint das Symbol "1 RPT". CD MP3 WMA
(Der aktuell ausgewählte Titel wird wiederholt wiedergegeben.)
Halten Sie die Taste RPT während der Wiedergabe ca. zwei Sekunden gedrückt.
Im Anzeigefenster erscheint das Symbol "RPT". MP3 WMA
(Der aktuell ausgewählte Ordner wird wiederholt wiedergegeben.)
2 Drücken Sie nochmals auf RPT.
Daraufhin wird das Symbol "1 RPT" bzw. "■ RPT" ausgeblendet. (Der Wiederholungsmodus wird beendet.)
Zufällige Wiedergabe CD MP3 WMA
1 Drücken Sie während der Wiedergabe auf SHF.
Im Anzeigefenster erscheint das Symbol " SHF". MP3 WMA
(Der aktuell ausgewählte Ordner wird zufällig wiedergegeben.)
Im Anzeigefenster erscheint das Symbol "SHF". CD
(Sämtliche Titel auf der Disc werden zufällig wiedergegeben.)
Halten Sie die Taste SHF während der Wiedergabe ca. zwei Sekunden gedrückt.
In der Anzeige erscheint das Symbol "SHF". MP3 WMA
(Sämtliche Titel auf der Disc werden zufällig wiedergegeben.)
2 Drücken Sie nochmals auf SHF.
Daraufhin wird das Symbol "SHF" bzw. "■ SHF" ausgeblendet. (Die Zufalls-Wiedergabe wird beendet.)
Hinweis
Wenn Sie während der Zufalls-Wiedergabe die Taste I◀ (bzw. I◀◀◀◀ auf der Fernbedienung) drücken, gelangen Sie jedoch nicht zum vorherigen Track.
CD TEXT / ID3 TAG CD MP3 WMA
Bei einigen Discs werden bei der Herstellung bestimmte Informationen hinzugefügt. Solche Discs enthalten Daten wie z. B. Titel, Künstler- oder Albumname und werden als CD-TEXT-Discs bezeichnet.
Diese Daten (Ordnername, Dateiname, ID3-TAG, Titel, Künstler oder Album) können bei der Wiedergabe der Disc im Anzeigefenster eingeblendet werden. Falls diese Informationen nicht verfügbar sind, erscheint die Meldung "NO TEXT" im Anzeigefenster.
Drücken Sie während der MP3/WMA-Wiedergabe mehrmals auf DISP.
MP3-/WMA-TITEL -10/+10 MP3 WMA (Bei keinem oder einem vorhandenen Ordner.)
Drücken Sie während der Wiedergabe die Taste F-, um 10 Titel zurückzuspringen, bzw. die Taste F+, um 10 Titel vorzuspringen.
MP3-/WMA-ORDNER AUF/AB MP3 WMA (Bei mehr als zwei vorhandenen Ordnern.)
Drücken Sie während der Wiedergabe die Taste F-, um zum vorherigen Ordner, bzw. die Taste F+, um zum nächsten Ordner zu gelangen.
Hinweis
Bei der Wiedergabe einer VBR-Datei kann die angezeigte Spielzeit von der tatsächlichen Spielzeit abweichen (bei der Wiedergabe werden Fortschritt und VBR gleichzeitig angezeigt).
Störungsbehebung
| Störung | Ursache | Behebung |
| Gerät lässt sich nicht einschalten. Gerät funktioniert nicht. | Leitungen und Anschlüsse sind falsch angeschlossen.Sicherung ist durchgebrannt.Lärm und andere Faktoren können die Funktion des integrierten Mikroprozessors beeinflussen. | Nochmals alle Anschlüsse überprüfen.Ursache für die Überlastung feststellen und Sicherung ersetzen. Es muss unbedingt eine Sicherung mit derselben Nennleistung eingesetzt werden.Gerät aus- und wieder einschalten. |
| Keine Wiedergabe möglich. | Disc ist verschmutzt.Der eingelegte Disc-Typ kann nicht wiedergegeben werden. | Reinigen Sie die Disc.Ermitteln Sie den Disc-Typ. |
| Keine Tonausgabe.Lautstärke lässt sich nicht erhöhen. | Kabel sind nicht richtig angeschlossen. | Kabel richtig anschließen. |
| Kein Bild. | Die Lautstärke ist zu gering. | Stellen Sie die Lautstärke ein. |
| Die Musiktitel springen. | Das Gerät ist nicht fest montiert. | Das Gerät fest montieren. |
| Gerät funktioniert nicht richtig, selbst bei Drücken der entsprechenden Tasten auf der Fernbedienung. | Batterie ist schwach.Bei bestimmten Discs stehen einige Funktionen nicht zur Verfügung. | Eine neue Batterie einlegen.Versuchen Sie eine andere Disc. |
Dieses Gerät wurde in Übereinstimmung mit den Funkentstöranforderungen der EU-Richtlinien 89/336/EWG, 93/68/EWG und 73/23/EWG hergestellt.
Technische Daten
Die Kompatibilität von MP3/WMA -Discs mit diesem Wiedergabegerät unterliegt den folgenden Einschränkungen:
- Abtastfrequenz / 8 - 48kHz (MP3), 22.05 - 48kHz (WMA)
- Bitrate/zwischen 8 - 320kbps (einschl. VBR) (MP3), 32 - 320kbps (WMA)
- Das physikalische Format der CD-R sollte der Norm "ISO 9660" entsprechen
- Bei der Aufnahme von MP3/WMA-Dateien mit einer Software, welche kein Dateisystem (FILE SYSTEM) erstellen kann, z.B. mit "Direct-CD", ist die Wiedergabe von MP3/WMA-Dateien nicht möglich. Wir empfehlen die Verwendung von "Easy-CD Creator". Diese Anwendung erstellt ein Dateisystem, das der Norm ISO9660 entspricht.
Außerdem ist zu beachten, dass für das Herunterladen von MP3/WMA-Dateien aus dem Internet eine Genehmigung erforderlich ist. Unser Unternehmen ist nicht zur Erteilung solcher Genehmigungen berechtigt. Die erforderlichen Genehmigungen sind bei den jeweiligen Urheberrechtsinhabern einzuholen.
ALLGEMEINES
| Ausgangsleistung | .50W x 4CH(Max.) |
| Stromversorgung | DC 12V |
| Lautsprecherimpedanz | .4-8 Ω |
| Masse | Negativ |
| Abmessungen (B x H x T) | 182 x 51 x 171 mm (ohne Frontblende) |
| Leergewicht (Ungefähr) | 1.35 kg |
CD-AUSWAHL
| Frequenzgang | .20 Hz-20 kHz |
| Signal/Rauschabstand | .80 dB |
| Verzerrung | .0.1% |
| Kanaltrennung(1kHz) | .70 dB |
RUNDFUNK
UKW-Tuner
| Frequenzbereich | 87.5-107.9 oder 87.5-108 MHz |
| Signal/Rauschabstand | 55 dB |
| Verzerrung | 0.7% |
| Zulässige Empfindlichkeit | 12 dBμV |
MW(AM)-Tuner
| Frequenzbereich | .520-1720 oder 522-1620 kHz |
| Signal/Rauschabstand | .45 dB |
| Verzerrung | 1.0% |
| Zulässige Empfindlichkeit | .28 dBμV |
Entsorgung von Altgeräten
- Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/EC.
- Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehenen Stellen entsorgt werden.
- Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
- Weitere Informationen zur Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Produkt erworben haben.
LG
