BEDIENUNGSANLEITUNG JDK5771E Juno Electrolux

Instructions Manual Bedienungsanleitung

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....13

CHARAKTERISTIKEN....14

MONTAGE....15

BEDIENUNG....18

WARTUNG....20

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.

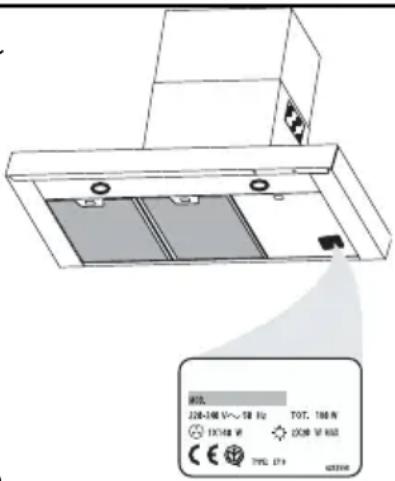

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

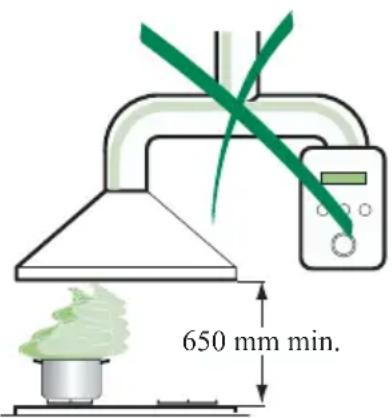

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

MOS 220-340 V~50 Hz TOT. 100 W 135/48 W 220V 640 C C C TYP. 179 00000

650 mm min.

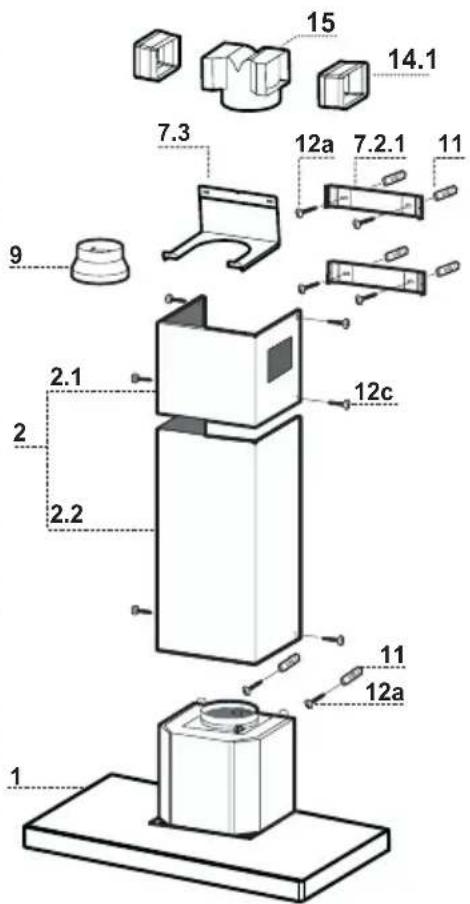

Pos. St. Produktkomponenten

1	1	Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2		1	unterer Kaminteil
9	1	Reduzierflansch ø 150-120 mm
14.1		2	Verlängerung Luftaustritt-Anschlussstück
15		1	Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1	2	Befestigungsbügel oberer Kaminteil
7.3	1	Bügel für Anschlusshalter
11	6	Dübel
12a	6	Schrauben 4,2 x 44,4
12c	6	Schrauben 2,9 x 9,5

St. Dokumentation

1	Bedienungsanleitung

1 2 2.1 2 2.2 9 7.3 15 14.1 12a 7.2.1 11 12c 11 12a 1

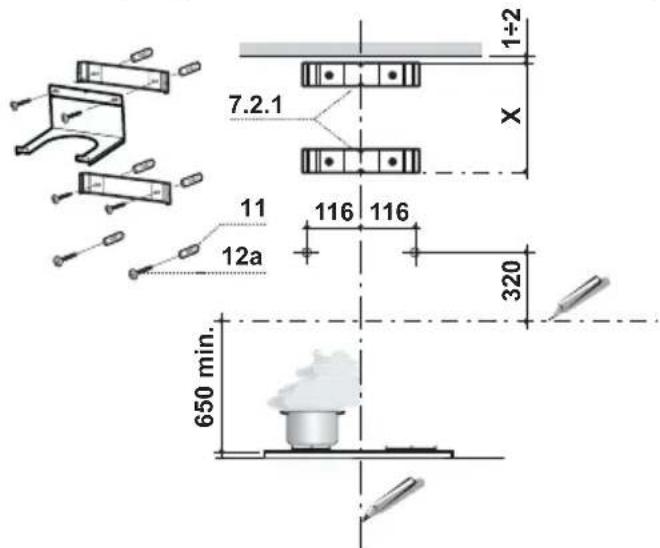

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

7.2.1 1÷2 X 11 116 116 320 12a 650 min.

Nachstehende Linien an die Wand zeichnen:

• Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
  • Die Mitte der Bügellöcher an der Wand markieren.
• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 320 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.
  • Die Dübel 11 in die Bohrungen einfügen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den oberen Bügel 7.2.1 befestigen.
• 2 der mitgelieferten Schrauben 12a(4,2 x 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen ist.

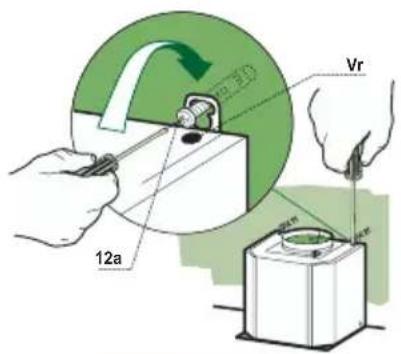

Montage des Haubenkörpers

• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen.
  • Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.

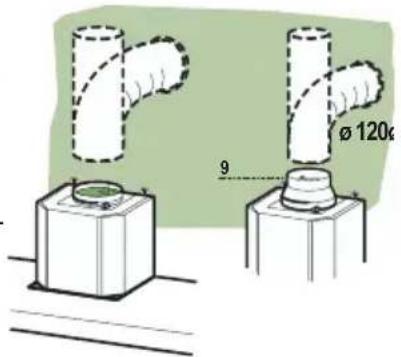

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  • Eventuell vorhandene Aktivkohlefilter entnehmen.

12a Vr

φ120 9

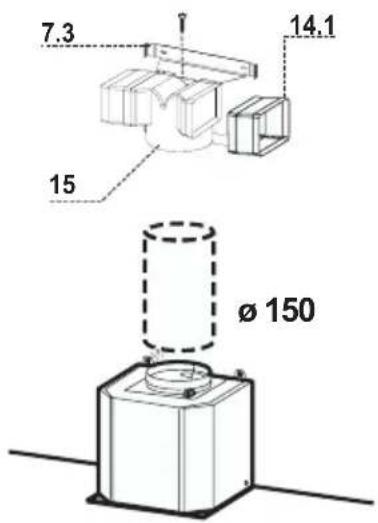

Anschluss der Umluftversion

• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
  • Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
• Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
• Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

7.3 14.1 15 Ø 150

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
- Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
- Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstituten übereinstimmen.

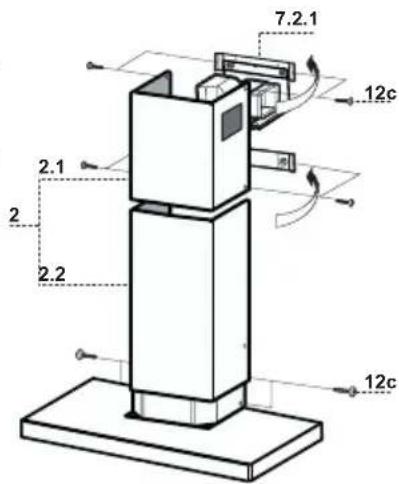

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.
- Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

7.2.1 12c 2.1 2 2.2 12c

LT1T2T3T4T5F

Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt.
Taste	Grundfunktion	Leuchtsignale
	Doppelfunktion
L	Ein kurzer Tastendruck schaltet die Beleuchtungsanlage ein und aus.	Taste erloschen	Beleuchtung abgeschaltet
	Wird die Taste 2 Sekunden lang gedrückt, schaltet sich die “Nachtbeleuchtung” ein. Die Lampen werden mit einer verringerten Leistung von cirka 5W gespeist. Diese Funktion kann deaktiviert werden, indem die Taste 2 Sekunden lang gedrückt wird bzw. kurz gedrückt wird, um auf den normalen Beleuchtungsmodus überzugehen. Im Modus „Nachtbeleuchtung“ leuchtet die Taste nicht auf.	Taste leuchtet auf	Beleuchtung eingeschaltet
		Taste erloschen	Nachtbeleuchtung eingeschaltet
T1	Schaltet den Motor unabhängig von der Gebläsestufe ab	Taste leuchtet auf	Motor aktiviert
		Taste erloschen	Motor deaktiviert
T2	Aktiviert den Motor mit der ersten Gebläsestufe	Taste leuchtet auf
T3	Bei kurzem Drücken dieser Taste wird der Motor mit der zweiten Gebläsestufe aktiviert	Taste leuchtet auf	Zweite Gebläsestufe aktiviert
	Wird die Taste cirka 2 Sekunden lang gedrückt, aktiviert sich die Funktion Delay, d.h. die verzögerte Abschaltung des Gerätes. Eignet sich zur kompletten Beseitigung von Restgerüchen. Kann in der Position OFF und den Gebläsestufen 1, 2, 3 aktiviert werden; kann vorzeitig durch Drücken jeder beliebigen Taste (T) (mit Ausnahme der Taste T3) deaktiviert werden. Die Delay-Funktion erfolgt nach nachstehendem Zeitplan:1. Stufe / OFF = 20 Minuten2. Stufe = 15 Minuten3. Stufe = 5 Minuten	Taste blinkt	Delay-Funktion aktiviert
T4	Aktiviert den Motor mit der dritten Gebläsestufe	Taste leuchtet auf
Taste	Grundfunktion	Leuchtsignale
T5	Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe. Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor eingestellten Sauggeschwindigkeit. Wird diese Funktion bei abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten auf die erste Gebläsestufe übergegangen.	Taste leuchtet auf
F	Wird die Taste 4 Sekunden lang gedrückt, erfolgt die Rückstellung des Filteralarms, der durch Blinken der Taste T1 angezeigt wird. Dieses Verfahren kann nur bei abgeschaltetem Motor durchgeführt werden.	Taste leuchtet auf	Sättigungsanzeige der Metallfettfilter, die gewaschen werden müssen. Der Alarm erfolgt nach 100 effektiven Arbeitsstunden der Haube.
		Taste blinkt Sättigungsanzeige der Aktivkohle-Geruchsfilter, falls diese aktiviert wurde; die Filter sind auszutauschen; die Metallfettfilter müssen ebenfalls gewaschen werden. Die Sättigungsanzeige des Aktivkohle-Geruchsfilters erfolgt nach 200 effektiven Arbeitsstunden der Haube. (Aktivierung siehe Abschn. Geruchsfilter)

Fettfilter

REINIGUNG DER SELBSTTRAGENDEN METALLFETTFILTER

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
  • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt.

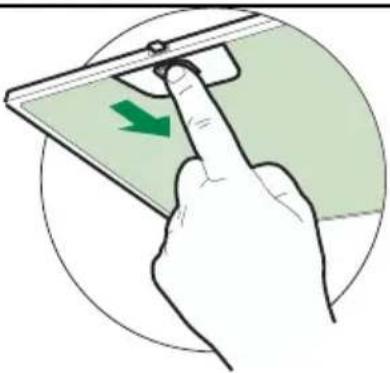

Filterreinigung

• Die Filter können auch im Geschirrspüler gereinigt werden und sollten cirka alle 2 Monate - bzw. bei sehr intensivem Einsatz auch häufiger - gereinigt werden.

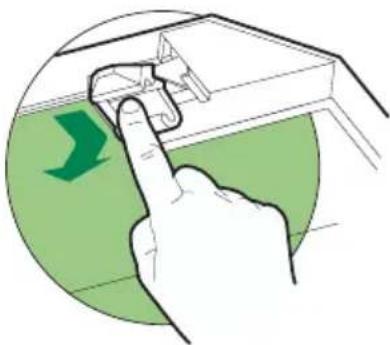

  • Die Filter einzeln entnehmen, indem sie zur Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Die Filter waschen, darauf achten, sie nicht zu verbiegen und vor der Remontage trocknen lassen.
• Bei der Remontage darauf achten, dass sich der Griff an der sichtbaren Außenseite befindet.

Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen, wenn die Taste F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläse-motor eingeschaltet ist.

Aktivierung/Deaktivierungder Sättigungsanzeige

• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
  • Die Beleuchtung und den Gebläsemotor abschalten.
• Die Haube vom Stromnetz trennen, indem der Verbinder des Speisekabels der Motorgruppe gezogen oder der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen, während die Taste T2 gedrückt gehalten wird.
  • Die Taste loslassen; die Tasten L, T2 und F leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste F solange drücken, bis sie als Bestätigung zu blinken beginnen:
• 2-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT
• 1-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT

AUSTAUSCHEN DES AKTIVKOHLE-GERUCHSFILTER

Rückstellen der Sättigungsanzeige

• Den Gebläsemotor abschalten.
  • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt

Filterwechsel

• Die Metallfettfilter entfernen.
- Den gesättigten Aktivkohle-Geruchsfilter anhand der entsprechenden Anhakvorrichtungen demontieren.
- Den neuen Filter montieren, indem er in seinem Sitz eingehakt wird.
• Die Metallfettfilter wieder montieren.

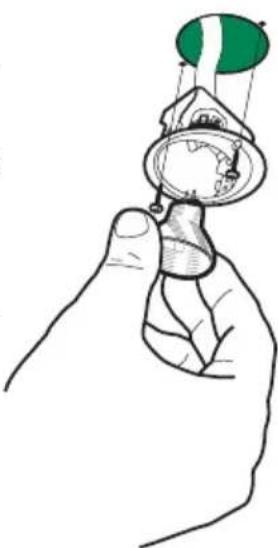

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen.
  • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
  • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
