BEDIENUNGSANLEITUNG JDS3130B JUNO
Montagevorschrift und Gebrauchsanleitung für den Dunstabzug
1) Türblech
2) Fettfilterhalter mit Metall-Fettfilter
3) Arbeitsplatzbeleuchtung
4) Vorwahlschalter für die Leistungsstufen des Lüfters
5) Lichtschalter
Anwendung
2 Möglichkeiten:
Abluftbetrieb
In diesem Fall wird die verbrauchte Luft nach Außen durch ein geeignetes Rohr geleitet, daß mit dem in die Öffnung B (Abb.
1) eingeführten Abluftstutzen A verbunden ist.
Anschlußmöglichkeiten:
Der Durchmesser des Abluftstutzens A beträgt 120 mm ∅.
Zur Ableitung der verbrauchten Luft, ist es empfehlenswert, ein 120 mm ∅ Rohr anzubringen.
Das Rohr kann nach oben, nach hinten oder zur Seite geführt werden, je nach Ihren Anforderungen (Abb. 2).
Umluftbetrieb (filternd)
— Die Luft wird durch einen Aktivkohlefilter gereinigt und in den Raum zurückgeführt.
— Aktivkohlefilter werden benötigt, wenn kein Abzugsrohr nach Außen zur Verfügung steht, oder es nicht möglich ist, dieses zu installieren.
Für diese Verwendung verfahren Sie wie folgt:
a. Fordern Sie beim Lieferanten den zum Modell Ihres Dunstabzuges geeigneten Aktivkohlefilter an.
(Nachbestellteil siehe Seite 8)
b. Öffnen Sie den Fettfilterhalter E indem Sie die Knöpfe D drehen (Abb. 3).
c. Legen Sie den Aktivkohlefilter so auf das Schutzgitter der Saugeinheit, daß die Bezugspunkte G und F übereinstimmen (Abb. 4); drehen Sie den Aktivkohlefilter nun im Uhrzeigersinn so weit, bis er einrastet.
d. Setzen Sie den Fettfilterhalter wieder ein.
e. In die Abluftöffnung B (Abb. 1) das Luftablenkgitter mittels der Schrauben anbringen (Abb. 5). Das Luftablenkgitter verhindert durch die Ablenkung nach vorne eine Verschmutzung der hinteren Wand.
Hinweis
Das Gerät muss wenigstens in einem Abstand von 65 cm von der Arbeitsflaeche, wenn es sich um einen Elektroherd handelt und 75 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.
Achtung
— Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten.
— Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird.
— Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
— Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt.
Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden.
Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden.
— Hinsichtlich der zur Ableitung der Abluft
zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen.
— Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt.
Hinweise für die Installation und für den Gebrauch der Dunstabzugs-haube
— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem Mindesgefälle von 1 cm pro m verlegen, damit kein Kondenswasser in das Gerät laufen kann.
— Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt.
Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.
Elektroanschluß
Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.
Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose 230 V, 50Hz angeschlossen werden.
Die Anordnung der Steckdose muß so sein, daß diese gut zugänglich ist. Andernfalls ist eine allpolige Trennmöglichkeit, z.B. LS-Automat, 3 mm Kontaktweite vorzusehen.
Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.
Befestigung des Dunstabzuges
Wandbefestigung
Die mitgelieferte Schablone N1 an der Wand anbringen.
Die auf der Schablone vorgezeichnete Bohrung vornehmen (Abb. 12).
Mit den entsprechenden Schrauben und Dübeln die Haken L in die oberen Löcher einsetzen.
Die mitgelieferten Spreizdübel M (Abb.12) in die unteren Löcher einführen.
Je nach Tiefe der seitlichen Oberschränke, das Winkelprofil N (wobei auf die lange und kurze Seite des Profils selbst zu achten ist) in der richtigen Höhe an der Wand befestigen.
Entsprechend der Tiefe der Oberschränke die Position der oberen Bügel O regulieren, die Dunstabzugshaube an den Haken L aufhängen und sich versichern, daß sich die Haube auf der richtigen Höhe befindet (mit den Schrauben P, Abb. 13, kann die Höhe reguliert werden).
Mit den Schrauben Q die Dunstabzugshaube am unteren Winkelprofil befestigen.
Eine eventuelle Regulierung kann durch Einwirken auf die Schrauben R erfolgen; hierzu einen Schraubenzieher in die Löcher S (Abb. 13) einführen.
Montage des Türbrettes am Türblech
Das Türblech H (Abb. 6) durch Drehen der entsprechenden hinteren Zapfen K herausziehen.
Legen Sie die Bohrschablone N3 an der Rückseite der Verkleidung an. (Beachten Sie, daß der Pfeil auf der Schablone nach oben zeigt) (Abb. 7).
Bohren Sie die Löcher entsprechend der Bohrschablone und befestigen Sie das Möbelbrett am Türblech mit den Schrauben J (Abb. 8).
Befestigung an den seitlichen Küchenschränken
Legen Sie die Bohrschablone N2 an die rechte Schrankseite, so daß die vordere Kante des Schablonenpunktes B mit der Schrankseite abschließt.
Bohren Sie die zwei Löcher (2,5 mm) gemäß der Schablone (Punkte B1 und B2 Abb. 9). Legen Sie nun dieselbe Schablone an die linke Schrankseite, allerdings diesmal mit dem Punkt C an der vorderen Schrankkante. Bohren Sie die 2 Löcher (2,5 mm) gemäß der Schablone (Punkte C1 und C2 Abb. 10). Befestigen Sie den Dunstabzug mit den Schrauben T (Abb. 11).
Das Türblech wieder einbauen, indem es zuerst in die obere, dann in die untere Führung eingesetzt wird; die hinteren Feststellvorrichtungen drehen, dann den Fettfilterhalter wieder einbauen, dabei in umgekehrter Reihenfolge wie im Abschnitt "Umluftbetrieb" beschrieben vorgehen.
Befestigen Sie nun die Profilbleche N an den unteren Befestigungspunkten des Dunstabzuges mit den Schrauben Q (Abb. 13).
Achten Sie darauf, daß das Profilblech gegen die Küchenwand drückt.
Justieren Sie die Schrauben Q entsprechend.
Bedienung
Der Dunstabzug JDS 3130 ist mit einem Motor ausgestattet.
Die Leistungsregelung erfolgt über einen 3-Stufigen Schiebeschalter.
Für das beste Leistungsvermögen empfiehlt es sich, die niedrigste Leistungsregelung bei normalem Gebrauch und die höchste Leistungsregelung bei starken Konzentrationen von Kochdünsten und Gerüchen zu verwenden.


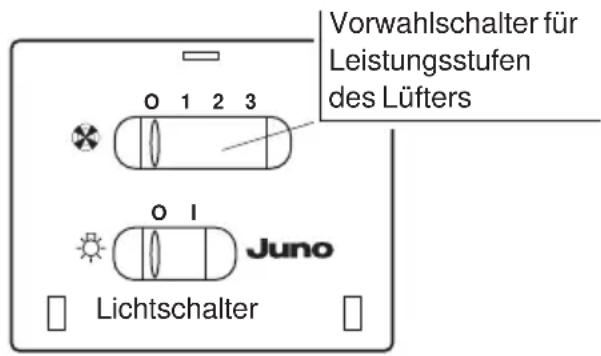

Vorwahlschalter für Leistungsstufen des Lüfters 0 1 2 3 Juno LichtschalterDie Schalterleiste hat je einen Schalter für die Regelung des Lüfters (oberer Schalter) und für die Arbeitsplatzbeleuchtung (unterer Schalter).
Anmerkung: Um das Gerät auszuschalten (Licht und Motor) genügt es, den Wrasenschirm zu schließen.
Wird der Wrasenschirm wieder geöffnet, schaltet sich die Dunstabzugshaube (Licht und Absaugmotor) im zuvor eingestellten Zustand wieder ein.
Es empfiehlt sich, das Gerät einige Minuten vor dem Kochen einzuschalten und es laufen zu lassen, bis jeder Geruch abgezogen ist.
Achtung
Das Gerät kann nur mit montiertem Türblech betrieben werden.
Wartung
Bitte denken Sie daran, das Gerät bei jeder Wartung vom Stromnetz abzuschalten.
Fettfilter
Die Dunstabzugshaube ist serienmäßig mit einem Metall-Fettfilter ausgestattet.
Zum Ausbau des Filters:
a. Lösen sie den Fettfilterhalter, indem Sie die Knöpfe D drehen (Abb. 3).
b. Entfernen Sie die Haltedrähte U des Fettfilters V und ziehen Sie diesen heraus (Abb. 14).
Bei normalem Gebrauch muß der Filter alle 30 Tage in der Spülmaschine oder im Seifenwasser gereinigt werden.
ACHTUNG! In der Spülmaschine kann sich der Fettfilter verfärben.
Vor Wiedereinsetzen muß der Filter ganz trocken sein.
Bei Reinigung des Fettfilters ist es ratsam auch das Gitter im Seifenwasser zu reinigen.
Kohlefilter
Die Dunstabzugshaube ist für den Einbau eines runden Filters ausgestattet.
Der Filter kann nicht gewaschen werden und ist auch nicht regenerierbar.
Er muß alle 4 Monate ausgetauscht werden.
Zum Ausbau des verbrauchten Filters drehen Sie diesen gegen den Uhrzeigersinn bis zur Abkoppelung.
(Nachbestellteil siehe Seite 8).
Zur Beachtung
Die Nichtbeachtung der Reinigungsvorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung des Filters kann zur Brandgefahr führen. Wir empfehlen daher die folgenden Anweisungen zu beachten.
Glühlampenwechsel
a. Das Gerät vom Stromnetz abschalten.
b. Öffnen Sie den Fettfilterhalter.
c. Die defekten Glühlampen auswechseln und olivenförmige 40 W max. Glühlampen (E14) verwenden.
d. Setzen Sie den Fettfilterhalter wieder ein.
— Falls der technische Kundendienst angefordert werden soll, weil die Beleuchtung nicht funktioniert, zuerst überprüfen, ob die Glühlampen fest eingeschraubt sind.
Reinigung
Für die Säuberung der Aussenteile der Dunstabzugshaube ein mit denaturiertem Alkohol oder neutralem, flüssigen Reinigungsmittel befeuchtetes Tuch benutzen. Den Gebrauch von Scheuermitteln vermeiden.
Bei Ersatzteilbestellellung bitte unbedingt Geräte-Ident-Nr. und Modellbezeichung angeben. Sie finden diese Angaben auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genaue Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erledigen.
Aktivkohlefilter
Bestellnummer 942 120 266
