BEDIENUNGSANLEITUNG JDI5570A JUNO

Montage- und Gebrauchsanweisung für den Dunstabzug

JDI 5570

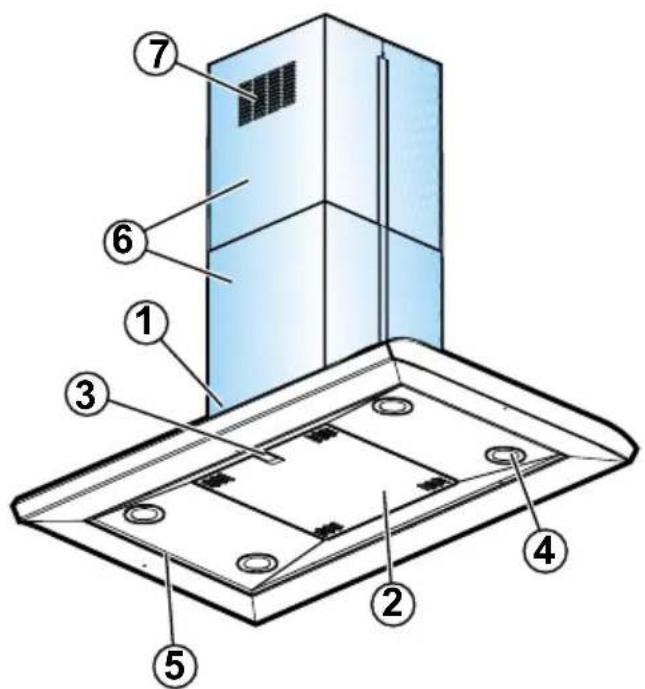

Geräteansicht - Abb. 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftaustritt (nur bei Umluftbetrieb)

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.
- Das Abluftrohr (Sonderzubehör) muß bei Abluftbetrieb einen Durchmesser von 150mm haben.

Umluftbetrieb

Im Umluftbetrieb wird der Küchendunst im Aktiv-Kohlefilter gereinigt und durch die Umluftgitter im Abzugsschacht wieder in die Küche geleitet. Diese Version wird gewählt, wenn kein Abluftanschluß nach außen vorhanden ist.

Einsetzen des Aktiv-Kohlefilters

Den Rahmen i des Aktiv-Kohlefilters h entnehmen; dazu die Schraube g entfernen, mit der er am Gehäuse der Küchenhaube befestigt ist (Abb. 3). Das Aktivkohlevlies in das Innere des Rahmens einsetzten und alles wieder an seinem Platz befestigen.

Hinweis

Das Gerät muss wenigstens in einem Abstand von 50 cm von der Arbeitsflaeche, wenn es sich um einen Elektroherd handelt und 75 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.

Achtung!

Die Haube ist mit keinen Abzugsleitungen zu verbinden (Kessel, Warmwasserheizung, Boiler usw.). Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Durch-lauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschliessbare Öffnungen, z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkästen oder andere techn. Massnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfalle muss der zuständige Schornsteinfegermeister zu Rate gezogen werden.

Wenn die Dunstabzugshaube im Umluftbetrieb mit Aktiv-Kohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Flambieren unter der Abzugshaube ist unbedingt verboten.

Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sollten daher vermieden werden.

Frittieren ist nur unter ständiger Aufsicht erlaubt, um die Entzündung des überhitzten Öls zu vermeiden.

Die Abluft darf nicht in einen Schornstein abgegeben werden, der für Abgase von Geräten, die mit nicht elektrischer Energie betrieben werden, benutzt wird. Bei Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. Der Hersteller lehnt jegliche Verantwortung für Schäden ab, die durch die Nichtbefolgung dieser Anordnungen herbeigeführt werden.

Hinweise für die Installation und für den Gebrauch der Dunstabzugshaube

— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem Mindestgefälle von 1 cm prom verlegen, damit kein Kondenswasser in das Gerät laufen kann.
— Die beste Leistung des Gerätes wird beim Einsatz als Abluftgerät erzielt.
Es wird deshalb nach Möglichkeit empfohlen, die Dunstabzugshaube in dieser Ausführung zu verwenden.

Elektroanschluss

Vor dem Anschluss des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.

Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden. Falls das Gerät direkt an das Stromnetz angeschlossen werden soll, muss eine allpolige Trennmöglichkeit (Kontaktweite 3mm) vorgesehen werden. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Montage der Dunstabzugshaube Abb. 5-6-7

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Decke geeignet sind. Außerdem muß die Decke das Gewicht der Abzugshaube tragen können.

Vor Ausführung des elektrischen Anschlusses den Hauptschalter der häuslichen Stromversorgung ausschalten.

• Die gewünschte Länge des Traggerüstes der Abzugshaube einstellen. Von dieser Einstellung hängt die endgültige Höhe der Haube ab. Dabei beachten, daß die Abzugshaube nach erfolgter Installation bei elektrischen Kochflächen mindestens 60 cm und bei Gas- oder Kombikochflächen mindestens 75 cm von der Kochfläche entfernt sein soll.

• Die beiden Teile des Gerüstes mit insgesamt 8 Schrauben fixieren (2).
- Vertikal zur Kochfläche das Bohrschema an der Decke anbringen (3–die Mitte des Schemas muß mit der Mitte der Kochfläche übereinstimmen, und die Seiten müssen parallel zu deren Seiten sein; die Seite des Schemas mit der Aufschrift FRONT entspricht der Seite der Bedienelemente). Den Elektroanschluß herstellen.
• Die angegebenen Bohrungen ausführen (6 Löcher für 6 Wanddübel- 4 Dübel zum Aufhängen), und vier Schrauben so in die äußeren Löchereinschrauben, daß zwischen Schraubenkopf und Decke ein Anstand von ungefähr 1 cm verbleibt (4).
- Ein Abluftrohr in das Innere des Gerüstes (5) einführen und mit dem Flansch des Gebläseaustritts verbinden (Abluftrohr und Rohrschellen nicht im Lieferumfang enthalten).
- Das Traggerüstanden vier Deckenschrauben einhängen (6 – siehe auc 4). ACHTUNG! Die Gerüstseite mit der Anschlußbuchse entspricht der Bedienseite bei fertig montierter Dunstabzugshaube.
• Die vier Schrauben (7) fest anziehen.
- An den frei gebliebenen Löchern (8) als zusätzliche Sicherung weitere zwei Schrauben einsetzen und fest anziehen.
- An das häusliche Versorgungsnetz (9) anschließen, das erst nach abgeschlossener Installation zugeschaltet werden darf.
• Die Dunstabzugshaube am Traggerüst (10) einhängen und den korrekten Halt kontrollieren:
- zum Einhängen der Dunstabzugshaube vier Schrauben leicht einschrauben (siehe Ziffern 10 und 12).
• Die Dunstabzugshaube. mit zwei Schrauben (11) am Gerüst befestigen, die später auch zum Zentrieren der beiden Teile gebraucht werden.
• Die vier Schrauben, die das Gerüst an der Haube befestigen (12), fest anziehen.
- Bei Abluftbetrieb (13A) das andere Ende des Abluftrohrs an die häusliche Abluftvorrichtung anschließen.
Bei Umluftbetrieb mit Aktivkohlefilter (13F) Umluftweiche F am Gitter montieren und mit vier Schrauben ander vorgesehenen Halterung befestigen. Zuletzt das Abluftrohr mit der Umluftweiche verbinden.
• Die mitgelieferten Muttern mit Befestigungshaken (14) im Innern der oberen

und unteren Kaminabschnitte auf Höhe der rechteckigen Ösen anbringen. Insgesamt müssen 10 Muttern montiert werden.

• Die beiden oberen Kaminsegmente zur Abdeckung des Gerüstes (15) so zusammenbauen, daß sich einer der vorhandenen Schlitze an der Seite der Bedienelemente und der andere an der entgegengesetzten Seite befindet. Die beiden Segmente mit vier Schrauben (2 pro Seite – siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente) festschrauben.
• Den oberen Kamin in der Nähe der Decke mit zwei Schrauben (16, eine pro Seite) am Gerüst befestigen.
• Den Elektroanschluß der Bedienblende und der Kontrollampen herstellen (17).
• Die beiden unteren Kaminsegmente zur Abdeckung des Gerüstes (18) zusammenbauen; dazu sechs Schrauben verwenden (3 pro Seite – siehe auch Schemazeichnung für den Zusammenbau der beiden Segmente).
• Das untere Segment des Kamins so in den speziellen Sitz einbauen, daß es den Motorraum und die Verbindungsdose vollkommen abdeckt und mit zwei Schrauben vom Innernder Dunstabzugshaube befestigen

Betrieb der Dunsthaube

Der Dunstabzug ist mit einem mehrstufigen Lüfter versehen. Um eine optimale Leistung zu erzielen, empfehlen wir, bei normalen Bedingungen niedrigere Geschwindigkeitsstufen zu verwenden und die hohen Geschwindigkeitsstufen nur bei besonders hoher Konzentration von Küchendünsten einzuschalten.

Wir empfehlen, den Dunstabzug einige Minuten vor Kochbeginn einzuschalten und ihn so lange laufen zu lassen bis keine Kochdünste mehr vorhanden sind.

1 2 3 F C

A - Ausschalter

B - Einschalter und Auswahl der Lüfterstufe 1-2-3-1-2-.....

E - Stufe 1 (LED)

F - Stufe 2 und Sättigungsanzeige

Fettfilter (LED) (Blinken der Anzeige)

C - Stufe 3 und Sättigungsanzeige Aktiv-Kohlefilter (LED) (Blinkend. Anzeige)

D - Intensivstufe - LED-Anzeige

G - Einschalter Intensivstufe Die Intensivstufe wird für 5 Mintuen in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5

Minuten zu beenden, drücken Sie den Knopf A oder B.

H - Ausschalter Beleuchtung I - Einschalter Beleuchtung

Falls die Dunstabzugshaube oder die Bedienungselemente nicht funktionieren:

Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.

Sättigungsanzeige Fett- und Kohlefilter

Diese Haube ist mit einer Kontrollvorrichtung ausgestattet, die dem Benutzer anzeigt, wann die Reinigung des Fettfilters oder ein Austausch des Kohlefilter, wenn installiert, nötigt ist.

Bei der Installation ist die Anzeigevorrichtung für den Kohlefilter ausgeschaltet (Hauben betriebsbereit in Abluftversion).

Falls ein Kohlefilter installiert werden soll, die Anzeigevorrichtung für den Kohlefilter einschalten; dazu die Tasten B und G gleichzeitig 3 Sekunden lang drücken:

1 2 3 F C

am Anfang blinkt nur die Led-Anzeige F, nach 3 Sekunden blinkt auch die Led-Anzeige C auf und zeigt an, daß die Sättigungsanzeige für den Kohlefilter jetzt eingeschaltet ist.

Zum Ausschalten wieder die beiden Tasten drücken: nach 3 Sekunden hört die Led-Anzeige C auf zu blinken und die Sättigungsanzeige ist ausgeschaltet.

Sättigungsanzeige Fettfilter

1 2 3 F C

Die Led-Anzeige F warnt Sie, wenn der Fettfilter gereinigt werden muß. In diesem Fall blinkt die Led-Anzeige.

Sättigungsanzeige Aktiv-Kohlefilter

1 2 3 F C

Die Led-Anzeige C warnt Sie, wenn der Aktiv-Kohlefilter gewechselt werden muß. Wenn die Anzeige C blinkt, entfernen Sie den Aktiv-Kohlefilter und ersetzen ihn durch einen neuen.

Reset Sättigungsanzeige Fett- und Kohlefilter

Nach Reinigung der Fettfilter oder nach Austausch des Kohlefilters die Taste A ca. 3 Sekunden lang bis zum Erklingen des akustischen Signals (bip) drücken:

Led-Anzeige F und Led-Anzeige C (wenn eingeschaltet) hören auf zu blinken.

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muß die Dunsthaube vom Stromnetz getrennt werden.

Metallfettfilter - Abb. 2

- Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.

Sie sollten alle 4 Wochen (oder jedes Mal, wenn die LED F zu blinken beginnt) herausgenommen und im Geschirrspüler bzw. von Hand gereinigt werden.

Öffnen der Metallfettfilter

Zwecks Demontage der Fettfilter den Aushakgriff ziehen (f1-f2).

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler ohne Geschirr stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Aktivkohlefilter

- Der Aktivkohlefilter muß dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte. Er dient zur Auflösung der Küchendünste während des Kochens.

- Reinigung/Austausch des Aktivkohlefilters

Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung der Abzugshaube sollte der Filter jeden zweiten Monat (oder jedes Mal, wenn die LED

C zu blinken beginnt), am besten in der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger verwenden und die höchste Temperatur wählen (65°C). Der Filter sollte separat gespült werden, damit sich keine Speisereste am Filter festsetzen und später schlechte Gerüche verursachen können. Um die Kohle wieder zu aktivieren, muß der Filter im Backofen getrocknet werden. Ober- und Unterhitze sowie eine Temperatur von maximal 100 °C wählen und den Filter 10 Minuten lang trocknen.

Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann seine Dunstaufnahmefähigkeit seine Dunstaufnahmefähigkeit um ca. 50% reduziert ist.

- Montage

Den Rahmen i des Filters h entnehmen; dazu die Schraube g entfernen, mit der er am Gehäuse der Haube befestigt ist (Abb. 3). Das Aktivkohlevlies in das Inneredes Rahmens einsetzten und die ganze Einheit wieder befestigen.

- Zum Ausbau in umgekehrter Reihenfolge vorgehen.

Achtung

• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Austausch der Glühlampe

• Trennen Sie die Dunsthaube vom Stromnetz.
• Die Lampenabdeckung mit einem kleinen Schlitzschraubenzieher anheben, um das Lampenabdeckung entnehmen zu können (Abb. 4).
• Die defekte Lampe gegen eine gleichartige austauschen (Typ 12 V / 20 W).
• Die Lampenabdeckung wieder schließen.
- Bevor Sie den Kundendienst rufen, weil die Glühlampe nicht brennt, prüfen Sie erst, ob sie fest eingesetzt ist.

Reinigung

• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Netz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.
  • Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.
  • Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Bei Ersatzteilbestellung bitte unbedingt Geräte- dent-Nr. und Modellbezeichnung angeben. Sie finden diese Angaben auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genau Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erledigen.

Aktivkohlefilter

Bestellnummer 942 120 600
