BEDIENUNGSANLEITUNG JDK3230S JUNO

Montage- und Gebrauchsanweisung für den Dunstabzug

JDK 3530

JDK 3230

Inhalt

Sicherheitshinweise 2

Allgemeines 4

Bedienung der Dunstabzugshaube 5

Wartung und Pflege 6

Reinigung 8

Sonderzubehör 8

Kundendienst 9

Technische Daten 10

Elektroanschluß 10

Montage 11

Sicherheitshinweise

für den Benutzer

- Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das Gerät beschädigt wird. Unbedingt zu vermeiden sind offene Feuerstellen bei Öl-, Gas- und Kohleherden.

- Außerdem ist beim Fritieren über einem Herd/Mulde das zum Fritieren verwendete Gerät während des Betriebes zu beaufsichtigen.

- Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst entzünden.

- Bei Verwendung von verschmutztem Öl kann noch leichter Selbstentzündung entstehen.

- Es wird darauf hingewiesen, daß durch Überhitzung große Brandgefahr besteht.

- Flambieren ist unter der Dunstabzugshaube nicht erlaubt.

- Bei allen Arbeiten an der Dunstabzugshaube, auch beim Lampenwechsel, ist das Gerät vom Stromnetz zu trennen. (Schraubsicherungen aus der Fassung herausnehmen bzw. Sicherungsautomaten abschalten).

- Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle einzuhalten. Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.

für den Küchenmöbel-Monteur

- Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser von 125 mm haben.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

- Bei Montage der Dunstabzugshaube sind folgende Mindestabstände von der Kochstellen-Oberkante bis Unterkante der Dunstabzugshaube einzuhalten:

Elektroherde 700 mm

Gasherde 750 mm

Kohle- und Ölherde min 800 mm

- Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4PA (4x10 ^5 bar) sein.

- Die Abluft darf nicht in einen Rauch- oder Abgasschornstein eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht zulässig.

- Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften einzuhalten.

- Bei Betrieb als Abluftgerät ist für eine ausreichende Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.

- Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im selben Raum, bestimmten Einschränkungen.

- Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von ca. 500-600 cm ^2 von außen belüftet sind und dadurch bei laufender Dunstabzugshaube Unterdruck vermieden wird.

- Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.

- Da in Räumen ohne Feuerungsstätte die Regel gilt: "Zuluftöffnung so groß wie Abluftöffnung", kann durch eine größere Öffnung als 500-600 cm² der Wirkungsgrad der Ablufteinrichtung beeinträchtigt werden.

- Der Betrieb der Haube als Umlufthaube ist unter den genannten Umständen gefahrlos und unterliegt nicht den obengenannten Vorschriften.

• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann optimal, wenn folgendes beachtet wird:

— kurze, gerade Abluftstrecken

— möglichst wenige Rohrbögen

— Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen Bögen

— möglichst große Rohrdurchmesser (vorzugsweise Originalauslass-Durchmesser beibehalten).

- Bei Nichtbeachtung dieser Grundsätze muß mit drastischen Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet werden.

Allgemeines

• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als Umluftgerät verwendet werden.
• Für den Umluftbetrieb wird der Original Aktivkohlefilter aus dem AEG Sonderzubehör benötigt.

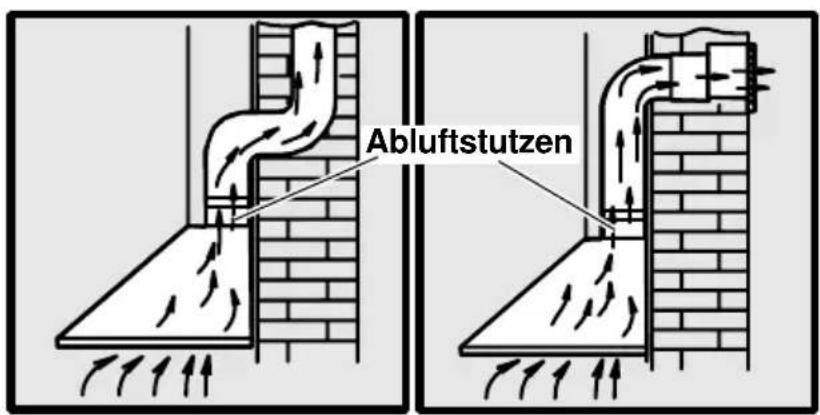

Abluftbetrieb

• Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet. Bild 1.
- Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser wie der Gebläseaustrittsstutzen haben, um die spezifizierten Leistungswerte zu erreichen.

Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-Mauerkasten) verfügbar, weitere Einzelheiten beim Kundendienst erfragen.

Abluftstutzen

Bild 1

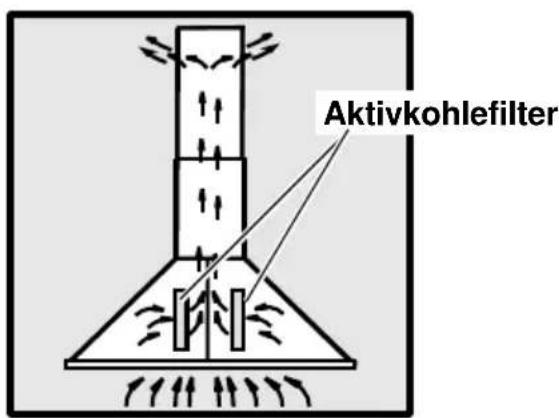

Umluftbetrieb

• Die Luft wird gefiltert und in den Raum zurückgeführt.
- Für den Umluftbetrieb wird der Original Aktivkohlefilter TYPE 88 aus dem AEG Sonderzubehör benötigt.

Bild 2

Aktivkohlefilter

Bedienung der Dunstabzugshaube

• Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es ist ratsam, die Dunstabzugshaube einige Minuten vor Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt werden.

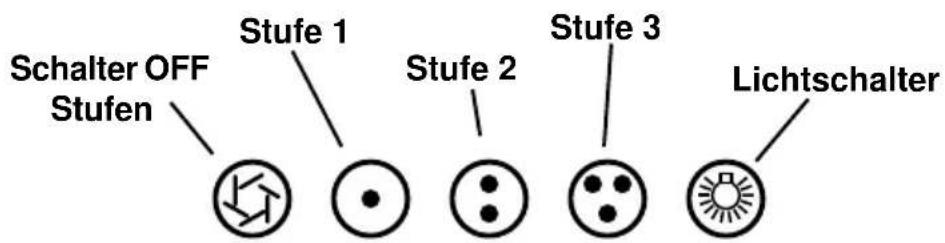

- Auf der rechten Vorderseite des Gerätes befinden sich die Schalter:
- Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die Dunsthaube ausgestattet ist, ein- und auszuschalten.
- Schalter OFF Stufen: Diese dient zum auszuschalten der Geschwindigkeitsstufen des Gebläses.
- Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.
- Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2 des Gebläses.
- Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3 des Gebläses.

Schalter OFF Stufen Stufe 1 Stufe 2 Stufe 3 Lichtschalter

Wartung und Pflege

- Bevor irgendwelche Wartungsarbeiten ausgeführt werden, muss die Dunstabzugshaube vom Stromnetz getrennt werden.

Metallfettfilter

- Die Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei Abluft- als auch bei Umluftbetrieb, verwendet.

Die Metallfettfilter sollten alle 4 Wochen im Geschirrspüler bzw. von Hand gereinigt werden.

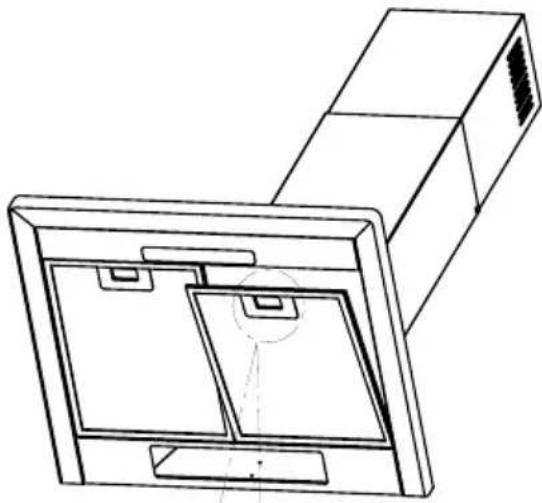

Öffnen der Metallfettfilter

• Die Verriegelung des Fettfilters zuerst in entgegengesetzte Richtung und dann nach unten ziehen. Bild 3.

Handreinigung

Metallfettfilterkassette ca. 1 Stunde in heißem Wasser mit fettlösendem Reinigungsmittel einweichen und danach mit heißem Wasser abbrausen. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Geschirrspüler

Metallfettfilterkassette in Geschirrspüler stellen. Reinigung bei stärkstem Reinigungsprogramm und höchster Temperatur, mind. 65° C. Evtl. Vorgang wiederholen. Abgetrocknete Kassette wieder einbauen.

Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu leichten Farbveränderungen kommen, die jedoch keinen Einfluß auf die Funktion haben.

- Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!

Aktivkohlefilter

• Der Aktivkohlefilter muss dann verwendet werden, wenn man die Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original-AEG-Aktivkohlefilter (siehe Sonderzubehör) benötigt.
  • Austausch des Aktivkohlefilters

Im Allgemeinen müssen Aktivkohlefilter zumindest einmal jährlich ausgewechselt werden. Dieser Filter kann weder gewaschen noch wiederverwendet werden. Um eine einwandfreie Aufnahme der Gerüche zu garantieren, muss das Aktivkohlevolumen auf die Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die hohe Qualität der Aktivkohle bei normalem Einsatz der Dunstabzugshaube eine effiziente Aufnahme von Küchengerüchen für cirka ein Jahr. Deshalb sollten nur AEG-Originalfilter verwendet werden, die regelmäßig ausgetauscht werden müssen.

- Montage

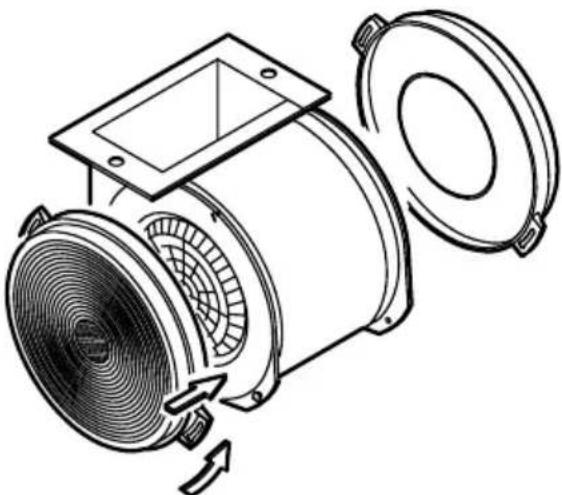

Den Aktivkohlefilter in Abdeckung des Schutzgitters des Motorlaufrads anbringen, die Aktivkohlefilter in die Stifte des Luftförderers einhaken und in Uhrzeigerrichtung drehen.

• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-Nr. angeben. Diese Daten sind auf dem Typenschild an der Innenseite des Gerätes zu finden.
• Der Aktivkohlefilter kann beim AEG- Kundendienst bestellt werden.

- Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

- Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Austausch der Lampe(n)

• Dunstabzugshaube vom Stromnetz trennen.

- Fettfilter abnehmen, so daß die Lampen überprüft und im Bedarfsfall ausgetauscht werden können.

- Defekte Lampe(n) herausnehmen und durch neue ersetzen.

- Fettfilter wieder einsetzen.

- Bevor der Kundendienst gerufen wird, weil die Glühlampe nicht brennt, erst prüfen, ob sie fest eingesteckt ist.

Reinigung

- Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Stromnetz trennen. Nicht mit spitzen Gegenständen in das Schutzgitter des Motors eindringen.

• Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürste oder Scheuersand vermeiden.

• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und milden Spülmitteln reinigen.

- Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen Feuergefahr bestehen.

Sonderzubehör

Aktivkohlefilter TYPE88 * E-Nr. 942 120 771

Mauerkasten Beim Kundendienst erfragen

Abluftrohr Beim Kundendienst erfragen

Kundendienst

Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe Kundendienst-Stellenverzeichnis).

Folgende Daten beim Anruf angeben:

1. Modellbezeichnung
2. E-Nr.
3. F-Nr.

Diese Daten befinden sich auf dem Typenschild auf der Innenseite des Gerätes hinter den Fettfiltern.

Konstruktions- und Farbänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

SERVICE

Handelt es sich um eine technische Störung?

Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“.)

Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:

Halten Sie möglichst genau fest:

• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?

Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres Gerätes auf dem Typschild:

• E-Nr. (9 Stellen),
- F-N ^0 (8 Stellen).

Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite des Gerätes zugänglich.

Wir empfehlen, die Kennziffer hier einzutragen, damit Sie sie stets zur Hand haben:

E-Nr .....

F-Nr .....

Wann entstehen Ihnen auch während der Garantiezeit Kosten?

• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich sind, weil er vor seinem Besuch nicht alle wichtigen Informationen erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben beschriebenen Weise gut vorbereiten.

Technische Daten

Modell JDK 3530 JDK 3230

Maße (in cm):

Höhe 85-130 85-130

Breite 60 90

Tiefe 50 50

Gesamtanschlußwerte: 240 W 240

Lüftermotor: 160 W 160

Beleuchtung: 2 x 40 W (E14) 2 x 40 W (E14)

Länge des Netzkabels: 150 cm 150 cm

Elektroanschluß 230 V 230 V

Zubehör/Montagematerial

1 Abzugshalterung

1 Flansch ∅ 123

16 Stöpsel zur Schraubenabdeckung

6 Dübel ∅ 6 mm

6 Schrauben 3,9x32

6 Schrauben 3,5x9,5

Elektroanschluß

Sicherheitshinweise für den Elektro-Installateur

Vor dem Anschluß des Gerätes darauf achten, daß die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht. Falls das Gerät mit Stecker ausgerüstet ist, kann es an jede vorschriftsmäßig installierte und gut zugängliche Steckdose angeschlossen werden.

Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine allpolige Trennvorrichtung mit mind. 3 mm Kontaktöffnungsweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Festanschluß nur durch den zugelassenen Elektro-Installateur!

Montage

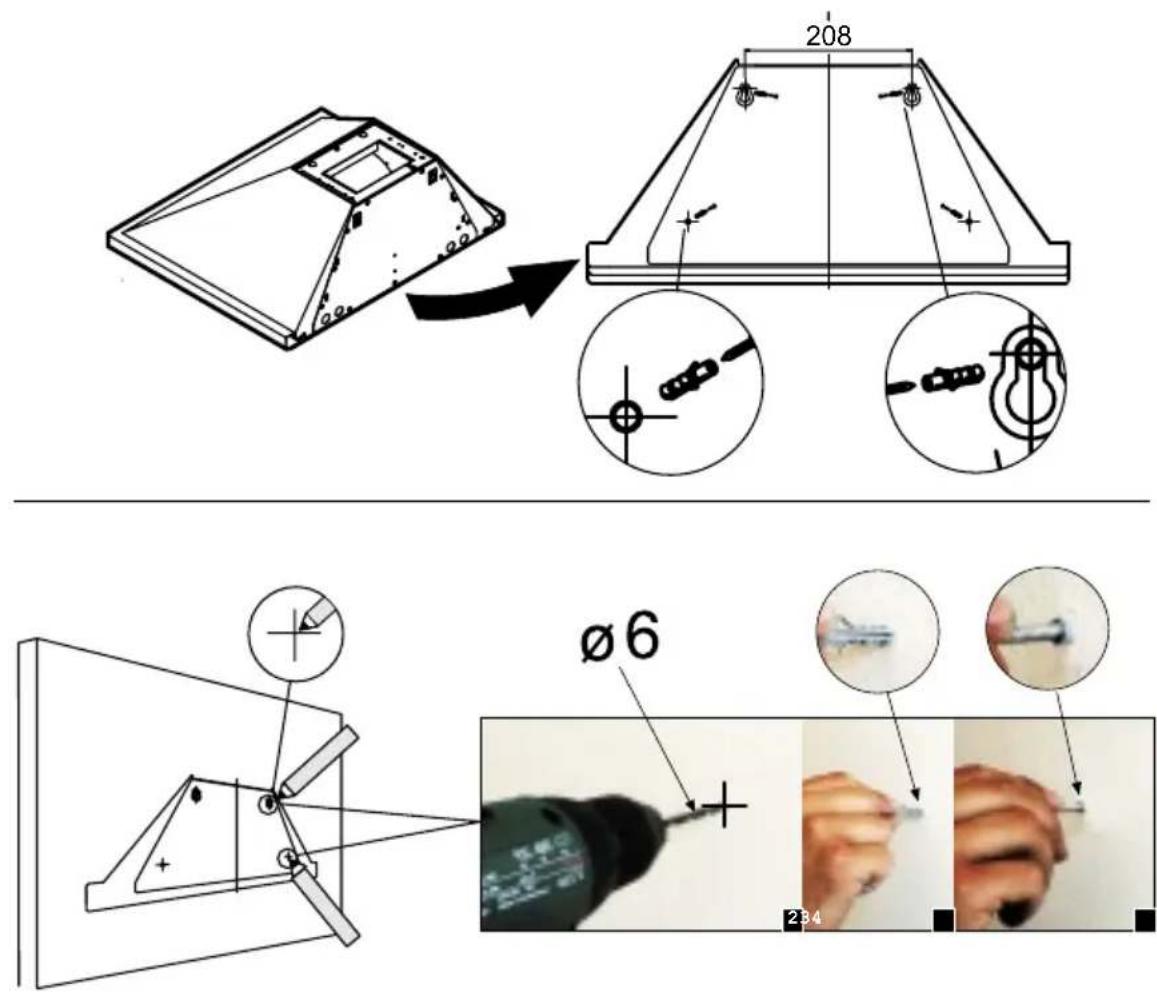

• Nach Festlegung der Wandfläche, wo die Haube installiert werden soll, mit einem Bleistift auf der Wand 4 Punkte kennzeichnen entsprechend den beiden oberen und den beiden unteren Befestigungspunkten, dabei die Übereinstimmung mit den entsprechenden Befestigungspunkten auf der Rückseite der Haube überprüfen. Bild 5.
  • 4 Bohrlöcher ∅ 6 mm ausführen. Bild 5.
• 4 Wanddübel einfügen sowie zwei Schrauben in die oberen Löcher, um die Haube einzuhängen.

208 Ø6 234

Bild 5

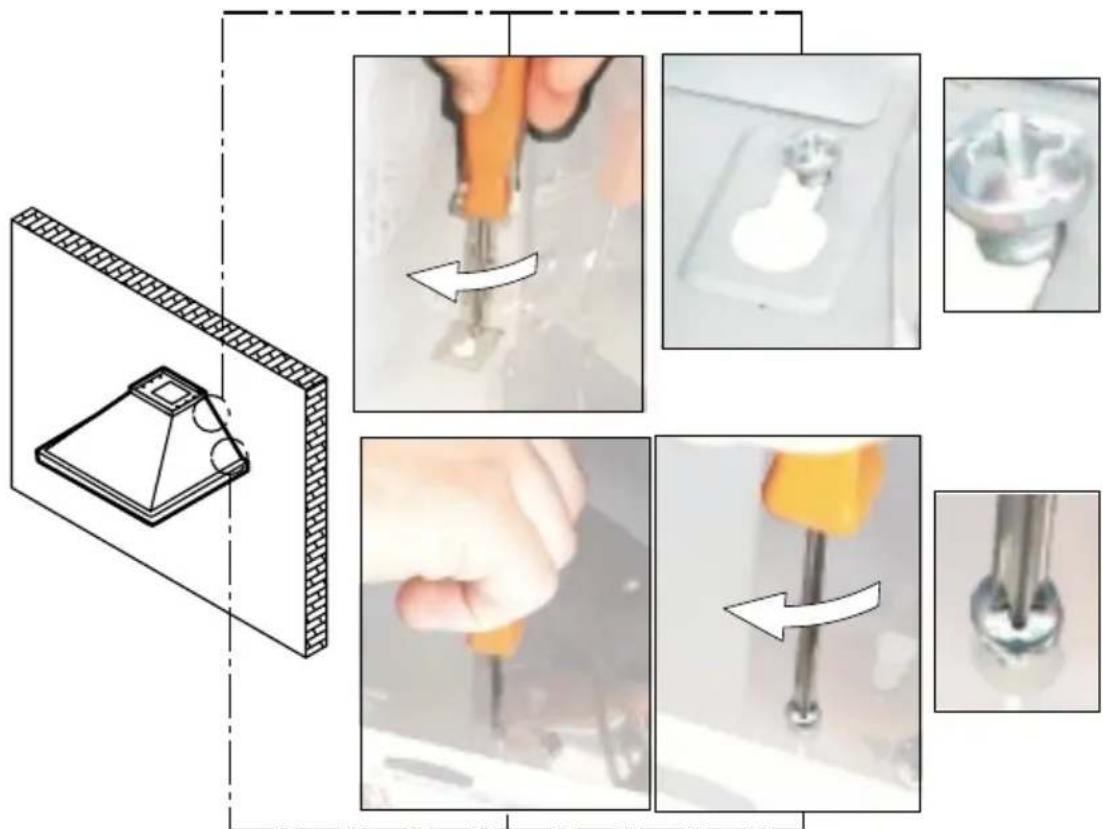

• Die Haube einhängen. Bild 6.
• Die Fettfilter entfernen, vom Innern der Haube aus mit 2 Schrauben endgültig befestigen. Bild 6.

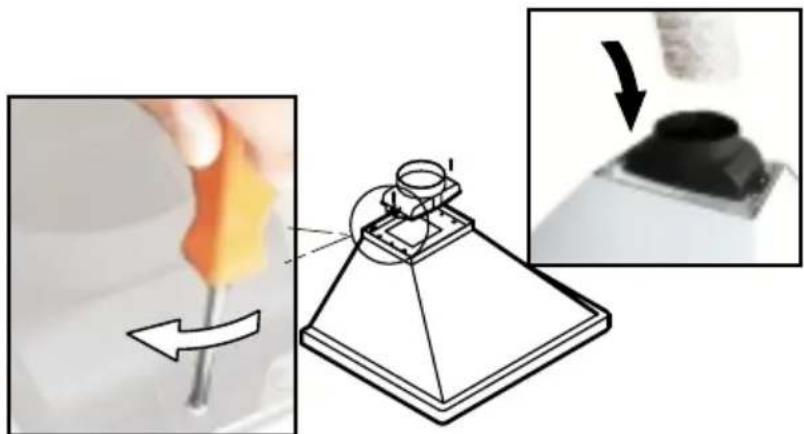

- Nur für Abluftbetrieb:

Den Anschlussring für Abluft an der Abluftöffnung der Haube aufsetzen und mit 2 Schrauben befestigen.

Auf den Anschlussring ein Abluftrohr setzen, das genügend lang ist, um ins Freie zu reichen. Bild 7.

- Den Anschluss an das Stromnetz vornehmen. Bild 7.

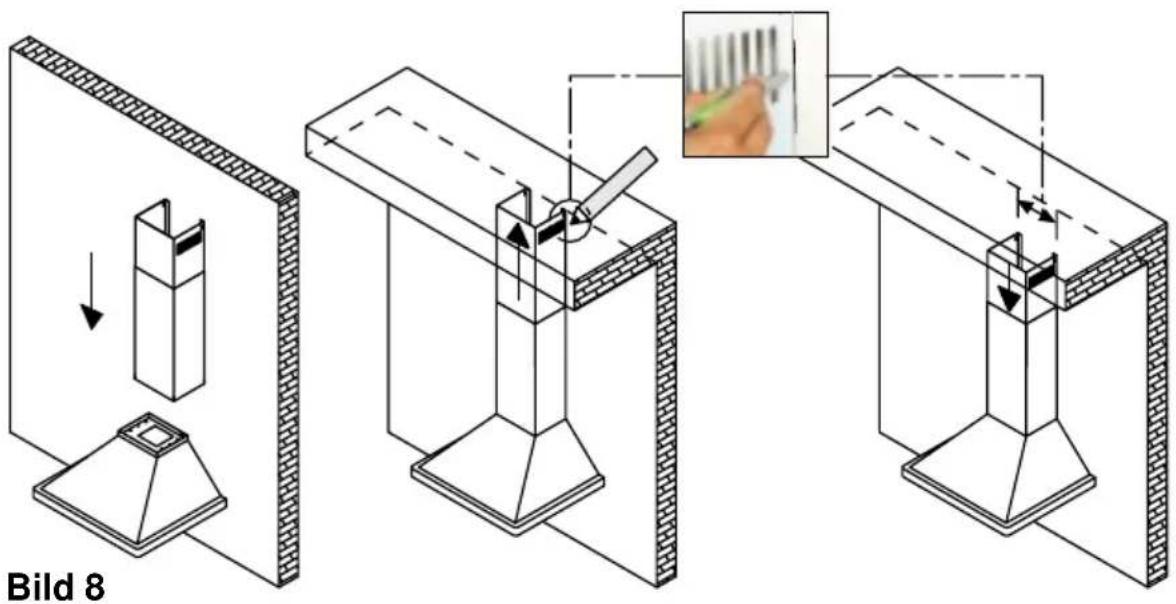

- Den Abzug auf die Oberseite der Haube setzen, das Oberteil bis zur Decke ausziehen und mit einem Bleistift die Seiten kennzeichnen. Bild 8.

Bild 8

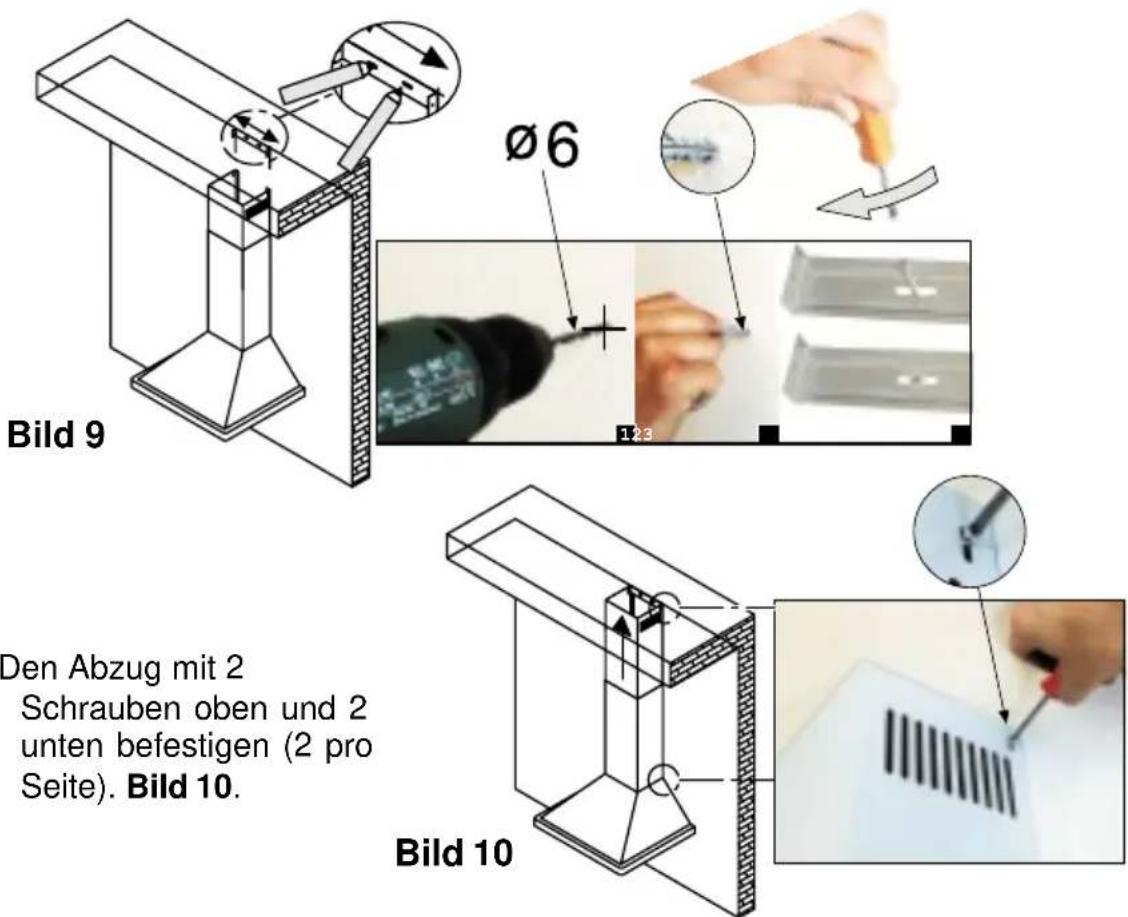

• Die Abzugshalterung in der Nähe der Decke mit 2 Schrauben und Dübeln befestigen (überprüfen, dass die Abzugshalterung entsprechend den vorher auf der Wand markierten 2 Linien zentriert ist). Bild 9.

Bild 9 Ø6 123 Den Abzug mit 2 Schrauben oben und 2 unten befestigen (2 pro Seite). Bild 10. Bild 10

- Den Abzug mit 2 Schrauben oben und 2 unten befestigen (2 pro Seite). Bild 10.

AEG Hausgeräte GmbH

Markenvertrieb Juno

Muggenhofer Straße 135

D-90429 Nürnberg
