Produkttyp	Dunstabzugshaube (Abluft- und Umluftbetrieb)
Marke	Juno
Modell	JDA5530E
Anzahl Motoren	2
Leistungsregelung	Stufenloser Schiebeschalter
Beleuchtung	Arbeitsplatzbeleuchtung, Glühlampe PL 11W max.
Abluftstutzen Durchmesser	120 mm
Empfohlener Rohrdurchmesser	120 mm
Maximale Rohrlänge	4 m
Mindestgefälle des Rohrs	1 cm pro Meter
Einbauart	In Hängeschrank (Unterschrank)
Mindestabstand zur Kochstelle (Elektroherd)	42 cm
Mindestabstand zur Kochstelle (Gasherd)	65 cm
Elektrischer Anschluss	230 V, 50 Hz, Schutzkontaktstecker
Anschlusskabel Länge	1,2 m
Fettfilter	Metallfettfilter, spülmaschinengeeignet, alle 30 Tage reinigen
Kohlefilter	Optional rechteckig, austauschbar alle 6–8 Monate, Bestellnr. 955 101 116
Frontblenden	Weiß (serienmäßig) und Braun (beigelegt)
Wrasenschieber (ausziehbar)	Ja, regulierbar für unterschiedliche Schranktiefen
Unterdruckbegrenzung	Maximal 4 Pa (4×10⁻⁵ bar)
Geräte-Identifikation	Auf Typenschild unter Fettfilterhalter

Häufig gestellte Fragen - JDA5530E JUNO

Wie wird die Dunstabzugshaube JDA5530E installiert?

Die Haube wird mit der mitgelieferten Schablone (Nr. 49A) an der Innenseite des Hängeschranks befestigt. Bohren Sie mindestens zwei 2-mm-Löcher und schrauben Sie die Haube mit den beigelegten Schrauben E (4,5x16) fest. Bei 16-mm-Seitenwänden die Distanzscheiben F verwenden.

Kann die Haube sowohl im Abluft- als auch im Umluftbetrieb verwendet werden?

Ja, die JDA5530E ist für beide Betriebsarten geeignet. Für Abluft wird ein Rohr (Ø120 mm) an den Abluftstutzen A angeschlossen. Für Umluft wird ein rechteckiger Kohlefilter (Bestellnr. 955 101 116) eingesetzt und das Luftablenkgitter D montiert.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter können in der Spülmaschine oder in Seifenwasser gereinigt werden. Bei normalem Gebrauch alle 30 Tage reinigen. Vor dem Wiedereinsetzen müssen sie vollständig trocken sein.

Wie wechsle ich die Glühlampe?

Schalten Sie das Gerät stromlos. Entnehmen Sie die Lampenabdeckung R durch gleichzeitiges Entriegeln der beiden Sperriegel S. Öffnen Sie den Lampenschutz und tauschen Sie die defekte Lampe gegen eine neue PL 11W max. aus. Schließen Sie die Abdeckung wieder.

Welcher Sicherheitsabstand muss zur Kochstelle eingehalten werden?

Bei Elektroherden mindestens 42 cm, bei Gasherden oder kombinierten Herden mindestens 65 cm von der Arbeitsfläche.

Darf die Abluft in einen Kamin oder Abzug für Gasgeräte geleitet werden?

Nein, die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von nicht elektrisch betriebenen Geräten (z.B. Gasheizung) genutzt wird. Es ist strengstens verboten.

Wie tausche ich den Kohlefilter aus?

Der rechteckige Kohlefilter wird alle 6–8 Monate ausgetauscht. Lösen Sie die beiden Haken C, ziehen Sie den alten Filter heraus, setzen Sie den neuen ein und befestigen Sie ihn mit den Haken C.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie zuerst, ob die Lampe fest eingeschraubt ist. Wenn das Problem bestehen bleibt, wenden Sie sich an den technischen Kundendienst.

Kann die Frontblende ausgetauscht werden?

Ja, serienmäßig ist eine weiße Frontblende montiert. Eine braune Frontblende liegt bei. Zum Austausch den Wrasenleitschirm öffnen, die Fettfilter und das Metallteil M entfernen, die drei Schrauben O lösen und die Blende wechseln.

Wo finde ich die Geräte-Identifikationsnummer?

Die Geräte-Ident-Nr. und Modellbezeichnung stehen auf dem Typenschild, das nach Abnahme des Fettfilterhalters sichtbar wird.

BEDIENUNGSANLEITUNG JDA5530E JUNO

Montage- und Gebrauchsanweisung für den Dunstabzug

1) Regler für Lüfterleistung
2) Lichtschalter
3) Wrasenschieber
4) Fettfilterhalter
5) Arbeitsplatzbeleuchtung

Anwendung

Die folgenden Anwendungen des Dunstabzuges sind möglich:

— Abluftbetrieb (absaugend)

— Umluftbetrieb (filternd)

Abluftbetrieb (absaugend)

Die verbrauchte Luft wird nach Außen durch ein Rohr abgeleitet, das mit dem Abluftstutzen A zu verbinden ist (Abb. 1).

Anschlußmöglichkeiten

Der Durchmesser des Abluftstutzens A beträgt 120 mm ∅.

Zur Ableitung der verbrauchten Luft, ist es empfehlenswert, ein 120 mm ∅ Rohr anzubringen.

Umluftbetrieb (filternd)

Die Luft wird gereinigt und in den Raum zurückgeführt.

Rechteckiger Filter:

In seinen Sitz einführen und mit den 2 Haken C befestigen (Abb 2).

Die gefilterte Luft wird über dem Oberschrank abgeleitet, wo mit den mitgelieferten Schrauben das Luftablenkgitter D angebracht wird (Abb. 1).

Hinweis

Das Gerät muß wenigstens in einem Abstand von 42 cm von der Arbeitsfläche, wenn es sich um einen Elektroherd handelt und 65 cm bei einem Gasherd oder einem kombinierten Herd entfernt installiert werden.

Achtung

— Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten.
— Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird.
—Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden.
— Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt.
Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden.
Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden.
— Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen.
—Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt.

Hinweise für die Installation und für den Gebrauch der Dunstabzugs-haube

— Auf glatte Rohrinnenflächen und große Rohrbögen achten.
— Rohrlänge nicht mehr als 4 m.
— Rohr nicht waagerecht, sondern stets mit einem Mindesgefälle von 1 cm pro m verlegen, damit kein Kondenswasser in das Gerät laufen kann.
— Die beste Leistung des Gerätes wird beim Einsatz als Abluftversion.
Es wird deshalb nach Möglichkeit empfohlen, die Dunetabzugehaube in dieser Ausführung zu verwenden.

Elektroanschluß

Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht.

Das Gerät ist mit einem 1,2 m langen Elektro-Anschlußkabel mit Stecker ausgerüstet und kann an jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose 230 V, 50Hz angeschlossen werden.

Die Anordnung der Steckdose muß so sein, daß diese gut zugänglich ist. Andernfalls ist eine allpolige Trennmöglichkeit, z.B. LS-Automat, 3 mm Kontaktweite vorzusehen.

Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet.

Befestigung des Dunstabzuges

Die mitgelieferte Schablone (N. 49A) so an die rechte Innenseite des Hänge-schrankes legen, daß die mit Pfeilen gekennzeichneten Linien hinten und unten mit dem Hängeschrank abschließen.

Mindestens zwei 2 mm Löcher bohren und zwar, je nach Wunsch, an den Stellen 1 oder 2 (Abb. 3).

An der linken Innenseite genauso vorgehen.

Mit den mitgelieferten Schrauben E (4,5x16) den Dunstabzug am Hängeschrank befestigen (Abb. 3).

Bei 16mm Seitenwänden müssen die beigelegten Distanzscheiben F links und rechts als Ausgleich eingeclipst werden (Abb. 3).

Regulierung des Wrasenschiebers

Der Dunstabzug kann in Oberschrankzeilen verschiedenster Tiefen eingebaut werden. Die vordere Seite des Schubteils kann durch geeignete Regulierung seiner hinteren Anschläge jederzeit mit der Tiefe des Oberschrankes in Übereinstimmung gebracht werden.

Hierzu wie folgt vorgehen: Die Schrauben G lösen, die Winkel H entsprechend verschieben, die Schrauben G wieder anziehen (Abb. 4).

Auswechseln der Frontblende

Der Dunstabzug ist serienmäßig mit einer weißen Frontblende ausgestattet. Zusätzlich liegt jedem Gerät noch eine braune Frontblende bei. Um die braune Frontblende zu montieren, wie folgt vorgehen:

— Den ausziehbaren Wrasenleitschirm L ganz öffnen (Abb. 1).
— Die beiden Fettfilter herausnehmen (Abb. 6).
— Die beiden Befestigungsschrauben N lösen und das Metallteil M abnehmen (Abb. 5).
— Die drei Schrauben O, die vom Inneren des ausziehbaren Wrasenleitschirm die Frontblende P befestigen, lösen.
— Die braune Frontblende unter Verwendung der selben drei Schrauben O montieren.
— Das Metallteil M und die Fettfilter wieder montieren.

Betrieb der Dunsthaube

Der Dunstabzug JDA 5530 ist mit 2 Motoren ausgestattet.

Die Leistungsregelung erfolgt über einen stufenlosen Schiebeschalter.

Für das beste Leistungsvermögen empfiehlt es sich, die niedrige Leistungsregelung bei normalem Gebrauch und die Intensivstufe bei starken Konzentrationen von Kochdünsten und Gerüchen zu verwenden.

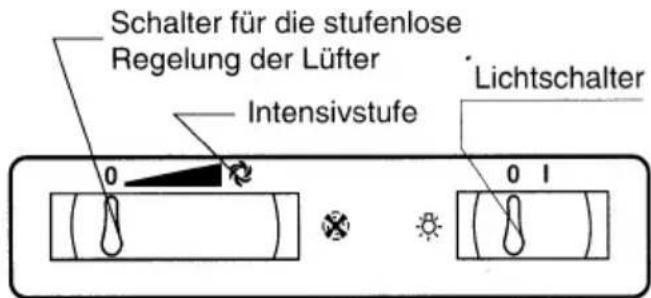

Die Schalterleiste hat je einen Schalter für die Stufenlose Regelung des Lüfters (linker Schalter und für die Arbeitsplatzbeleuchtung (rechter Schalter).

Es empfieht sich, das Gerät einige Minuten vor dem Kochen einzuschalten und es laufen zu lassen bis jeder Geruch abgezogen ist.

Wartung

Bitte denken Sie daran, das Gerät bei jeder Wartung vom Stromnetz abzuschalten.

Metallfettfilter

Die Dunstabzugshaube ist serienmäßig mit Metall-Fettfiltern ausgestattet.

Zum Ausbau der Filter den Wrasenleitschirm herausziehen.

Die beiden Plastikgriffe Q danach gleichzeitig zur Gerätemitte hin ziehen (Abb. 5).

Bei normalem Gebrauch müssen die Filter alle 30 Tage in der Spülmaschine oder im Seifenwasser gereinigt werden.

Vor Wiedereinsetzen muß der Filter ganz trocken sein.

Die Metall-Fettfilter sind untereinander austauschbar.

Kohlefilter

Die Dunstabzugshaube ist für den Einbau eines Rechteck-Kohlefilter ausgestattet.

Der Filter kann nicht gewaschen werden und ist auch nicht regenerierbar.

Er muß alle 6-8 Monato ausgetauscht werden. Zum Ausbau die 2 Haken C lösen und den Filter herausziehen.

Den neuen Filter in seinen Sitz einführen und mit den 2 Haken C wieder befestigen (Abb. 2).

Zur Beachtung

Die Nichtbeachtung der Reinigungsvorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung der Filter kann zur Brandgefahr führen. Wir empfehlen daher diese Anweisungen zu beachten.

Glühlampenwechsel

— Das Gerät vom Stromnetz abschalten.

— Lampenabdeckung R (Bild. 6) durch gleichzeitiges Entriegeln der beiden Sperriegel S abnehmen.

— Den Lampenschutz öffnen

— Die defekte Lampe auswechseln (PL 11Watt Max. - Bild. 6).

— Lampenabdeckung wieder schließen. Falls der technische Kundendienst

angefordet werden soll, weil die Beleuchtung nicht funktioniert, zuerst überprüfen, ob die Lampe fest eingeschraubt ist.

Reinigung

Für die Säuberung der Aussenteile der Dunstabzugshaube ein mit denaturiertem Alkohol oder neutralem, flüssigen Reinigungsmittel befeuchtetes Tuch benutzen. Den Gebrauch von Scheuermitteln vermeiden.

Bei Ersatzteilbestellung bitte unbedingt Geräte-Ident-Nr. und Modellbezeichnung angeben. Sie finden diese Angaben auf dem Typenschild (nach Abnahme des Fettfilterhalters sichtbar). Bitte das defekte Teil möglichst genau beschreiben. Durch genau Angaben helfen Sie uns, Ihren Auftrag schnellstmöglich zu erLedigen.

Aktivkohlefilter

Bestellnummer 955 101 116

View of the hood

1) Motor speed switch
2) Light switch
3) Extractable drawer
4) Metal grease filter
5) Cooking surface lighting

Use

Rennbahnstraße 72-74

60528 Frankfurt

L. 847 Ed. 01/97
