Produkttyp	Professionelle Kettensäge
Marke	HUSQVARNA
Modell	570 Autotune
Motor	2-Takt, Hubraum 68 cm³
Leistung	3,6 kW bei 9600 U/min
Gewicht (ohne Schiene und Kette, leere Tanks)	6,8 kg
Kraftstofftankvolumen	0,7 L
Kettenöltankvolumen	0,40 L
Kettenteilung	3/8" (9,52 mm)
Treibgliedstärke	0,058" (1,5 mm)
Empfohlene Schienenlänge	15 bis 28 Zoll (38 bis 71 cm)
Leerlaufdrehzahl	2700 U/min
Zündsystem	Elektronisch, Zündkerze NGK BPMR 7A
Maximaldrehzahl (elektronisch begrenzt)	13600 U/min
Hauptfunktionen	AutoTune (automatische Vergasereinstellung), Trägheitskettenbremse, Anti-Vibrationssystem, Zentrifugale Luftreinigung Air Injection, beheizte Griffe (optional)
Sicherheitsausstattung	Kettenbremse mit Handschutzbügel, Gasperrung, Kettensensor, rechter Handschutz, Stoppschalter, Schalldämpfer mit Funkenfängergitter
Wartung	Tägliche Reinigung des Luftfilters, des Kühlsystems und der Führungsschiene; wöchentliche Schmierung des Nadellagers; monatlicher Zündkerzenwechsel
Kraftstoff	Gemisch aus bleifreiem Benzin + 2-Takt-Öl (Verhältnis 1:50 mit Husqvarna-Öl)
Schalldruckpegel	105 dB(A) am Ohr des Benutzers
Vibrationen (vorderer/hinterer Griff)	3,2 / 3,4 m/s²
Ersatzteile und Reparierbarkeit	Ausschließlich Husqvarna-Originalteile verwenden; komplexe Reparaturen einer autorisierten Werkstatt überlassen
Allgemeine Informationen	Entspricht den EG-Richtlinien 2006/42/EG, 2004/108/EG, 2000/14/EG; geprüft von SMP Svensk Maskinprovning AB

Häufig gestellte Fragen - 570 AUTOTUNE HUSQVARNA

Wie starte ich die Kettensäge Husqvarna 570 Autotune?

Aktivieren Sie zuerst die Kettenbremse, indem Sie den Handschutzbügel nach vorne drücken. Stellen Sie den Choke bei kaltem Motor auf geschlossen. Betätigen Sie den Dekompressor. Halten Sie den vorderen Griff mit der linken Hand, setzen Sie den Fuß auf den hinteren Griff und ziehen Sie am Starterseil, bis Sie einen Widerstand spüren, dann ziehen Sie kräftig. Sobald der Motor hustet, schieben Sie den Choke zurück und ziehen erneut. Geben Sie kurz Gas, um den erhöhten Leerlauf zu deaktivieren, und lassen Sie dann das Gas los, um in den Leerlauf zurückzukehren.

Welchen Kraftstoff soll ich verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (Mindestoktanzahl 90) und hochwertigem Zweitaktöl. Mit dem Öl Husqvarna beträgt das Mischungsverhältnis 1:50 (2%). Bei anderen Zweitaktölen gemäß JASO FB/ISO EGB beträgt das Verhältnis 1:33 (3%). Mischen Sie immer in einem sauberen Kanister und schütteln Sie vor dem Betanken.

Wie stelle ich die Kettenspannung ein?

Lösen Sie die Muttern der Führungsschiene, heben Sie die Schienenspitze an und drehen Sie die Spannschraube nach rechts, bis die Kette nicht mehr unter der Schiene durchhängt. Die Kette sollte sich von Hand drehen lassen, ohne zu klemmen. Ziehen Sie die Muttern fest, während Sie die Schiene angehoben halten. Überprüfen Sie die Spannung nach jedem Tanken, besonders bei einer neuen Kette.

Was tun, wenn die Kette kein Öl bekommt?

Überprüfen Sie, ob der Öltank voll ist. Reinigen Sie den Ölkanal der Führungsschiene und die Schienennut. Stellen Sie sicher, dass sich das Umlenkrad frei dreht. Wenn das Problem weiterhin besteht, muss die Ölpumpe möglicherweise eingestellt werden: Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um die Fördermenge zu erhöhen. Beachten Sie die empfohlenen Einstellungen in der Anleitung für die Schienenlänge.

Wie funktioniert das AutoTune-System?

AutoTune ist eine automatische elektronische Vergasereinstellung. Es passt das Kraftstoff-Luft-Gemisch kontinuierlich an die Einsatzbedingungen an (Höhe, Temperatur, Kraftstoff). Sie müssen keine manuellen Einstellungen vornehmen. Wenn die Maschine bei Vollgas viertaktet oder Fehlzündungen hat, kann dies auf ein Problem mit dem Kraftstoff oder dem Luftfilter hinweisen.

Wie warte ich die Kettenbremse?

Reinigen Sie regelmäßig die Kettenbremse und die Kupplungstrommel, um Späne und Harz zu entfernen. Überprüfen Sie die Dicke des Bremsbands: Ersetzen Sie es, wenn die Dicke weniger als 0,6 mm beträgt. Testen Sie die Auslösung von Hand und durch Trägheit einmal täglich.

Welche Sicherheitsausrüstung ist wichtig?

Tragen Sie immer einen Schutzhelm mit Visier und Gehörschutz, schnittfeste Handschuhe, eine Schnittschutzhose und Stahlkappenschuhe mit rutschfester Sohle. Arbeiten Sie nie allein und halten Sie einen Feuerlöscher in Reichweite.

Wie vermeide ich einen Rückschlag?

Ein Rückschlag tritt auf, wenn die Schienenspitze ein Objekt berührt. Um dies zu vermeiden: Halten Sie die Kettensäge mit beiden Händen fest, schneiden Sie nicht mit der Spitze, arbeiten Sie mit Vollgas und verwenden Sie die Zugmethode (unterer Teil der Kette). Halten Sie die Kette scharf und richtig gespannt.

Welche Schienenlänge kann ich verwenden?

Die empfohlenen Längen liegen zwischen 15 und 28 Zoll (38 bis 71 cm). Das Modell 570 Autotune wird mit einer 18-Zoll-Schiene geliefert. Verwenden Sie nur von Husqvarna zugelassene Schienen-Ketten-Kombinationen (siehe Tabelle in der Anleitung).

Wie reinige ich den Luftfilter?

Öffnen Sie die Filterabdeckung, nehmen Sie den Filter heraus und klopfen Sie ihn aus, um den Staub zu entfernen. Für eine gründliche Reinigung waschen Sie ihn mit Seifenwasser, spülen Sie ihn aus und lassen Sie ihn trocknen. Ersetzen Sie ihn, wenn er abgenutzt oder beschädigt ist. Ein verschmutzter Filter kann Startprobleme und Leistungsverlust verursachen.

BEDIENUNGSANLEITUNG 570 AUTOTUNE HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerat benutzten.

WARNING! Motorsägen können gefährlich sein! Durch unsachgemäß oder nachlüssige Handhabung konnen schwere Verletzungen oder sogar tödliche Unfälle von Anwendern oder anderen Personen verursicht werden.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzt.

Benutzen Sie immer:

Einen zugelassenen Schutzhelm
Einen zugelassenen Gehorschutz
Schutzbrille oder Visier

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Umweltbelastende

Gerauschemissionen gemäß der Richtlinie der Europäischen

Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

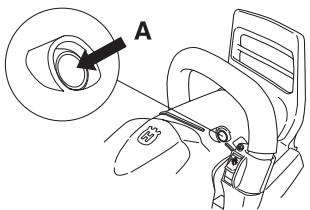

Dekompressionsventil:

Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erreichtert. Das Dekompressionsventilsolebm Anlassen immer betatigt werden.

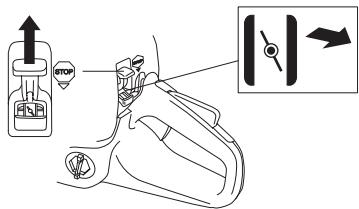

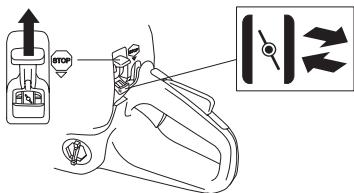

Zündanlage; Choke: Choker in

Chokestellung bringen. Der Stoppschalter muss damit automatisch in Startstellung wechseln.

Einstellen der Ölpumper

Wenn Ihr Gerät these Kennzeichenträgt, ist es mit beheizte Handgriffe ausgestattet.

Kettenbremse, aktiviert (rechts)

Kettenbremse, nicht aktiviert (links)

Sonstige Symbole/Auftkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Symbole in der Bedienungsanweisung:

Eine Kontrolle und/oder Wartung ist bei abgestelltem Motor vorzunehmen, wenn der Stoppschalter in Stellung STOP steht.

Stets zugelassene Schutzhandschuhe trag.

Regelmäßige Reinigung ist notwendig.

Visuelle Kontrolle.

Schutzbrille oder Gesichtsschutz mussen benutzt werden.

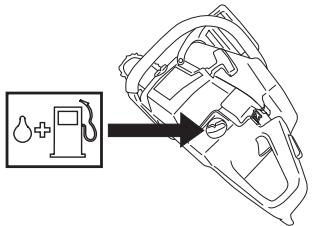

Tanken.

Nachfüllen von Öl und Einstellen des Ölflusses.

Die Kettenbremse soll eingeschaltet sein, wenn die Motorsäge gestartet wird.

WARNING! Soltte die

Führungsschienenspitze einen Gegenstand berühren, kann dies zu einem Rückschlag führen, sodass die Schiene nach oben und zurück zum Bediener geschleudert wird. Schwere Verletzungen können die Folge sein.

INHALT

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: 2

Symbole in der Bedienungsanweisung: 2

INHALT

Inhalt 3

EINLEITUNG

Sehr geehrter Kunde! 4

WAS IST WAS?

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Maßnahmen vor der Benutzung einer neuen

Motorsäge 6

Wichtig 7

Stets mit gesundem Menschenverstand arbeiten! 7

Persönliche Schutzausrüstung 8

Sicherheitsausrüstung des Gerätes 8

Schneidausrüstung 11

MONTAGE

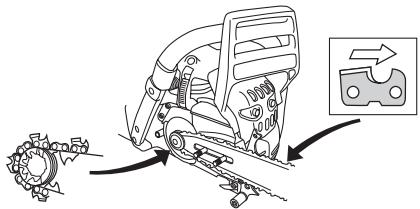

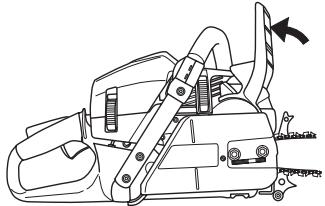

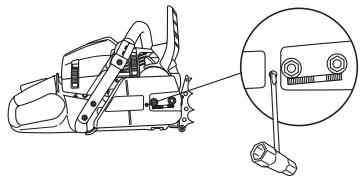

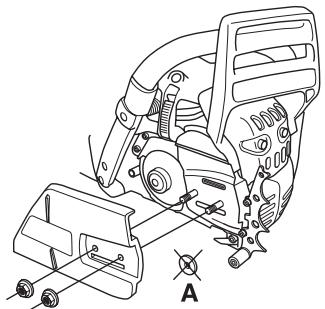

Montage von Schiene und Kette 18

UMGANG MIT KRAFTSTOFF

Kraftstoff 19

Tanken 20

Sicherer Umgang mit Kraftstoff 20

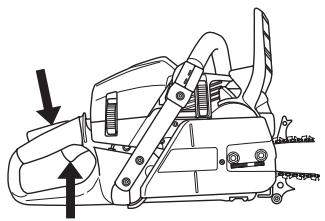

STARTEN UND STOPPEN

Starten und stoppen 21

ARBEITSTECHNIK

Vor jeder Anwendung: 23

Allgemeine Arbeitsvorschriften 23

Vorbeugende Maßnahmen gegen Rückschlag ... 30

WARTUNG

Allgemeines 31

Vergasereinstellung 31

Kontrolle, Wartung und Service der

Sicherheitsausrüstung der Motorsäge 31

Schalldampfer 33

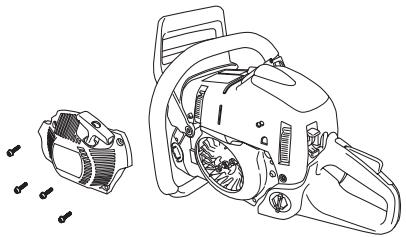

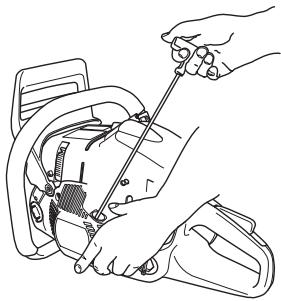

Startvorrichtung 34

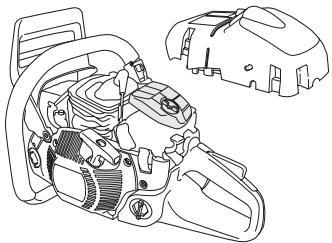

Luftfilter 35

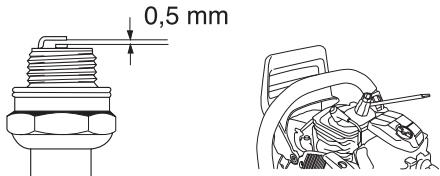

Zündkerze 36

Schmierung des Umlenksterns der

Führungsschiene 36

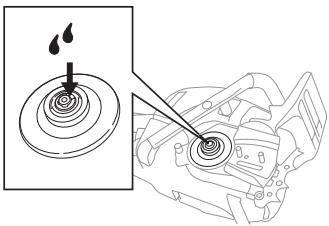

Schmierung des Nadellagers 36

Einstellen der Olpumpe 36

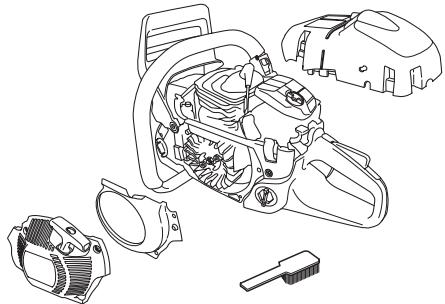

Kuhlsystem 37

Zentrifugalreinigung "Air Injection" 37

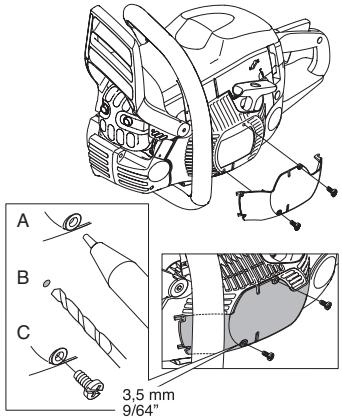

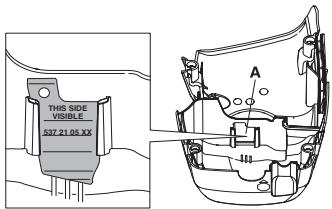

Benutzung im Winter 37

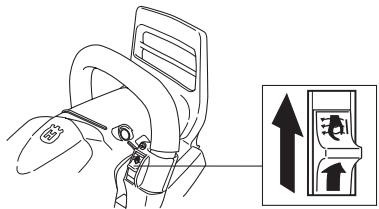

Beheizte Handgriffe 38

Wartungsschema 39

TECHNISCHE DATEN

Technische Daten 40

Führungsschieren- und Kettenkombinationen ..... 41

Feilen und Scharflehren der Sägekette 41

EG-Konformitätserklarung 41

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihr dem Kauf eines Husqvarna-Produkts!Husqvarnas Geschichte reicht bis ins Jahr 1689 zusammen, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollenen. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unabhängige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Kuchenmaschinen, Nahmaschinen, Fahr- und Moträdern usw. 1956 wurde der erstere Motorrasenmacher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in thisem Bereich ist Husqvarnas auch heute tätig.

Husqvarna is gegenwärtg einer der weltfuhrenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie.Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies{lssst sich anvielen Details erkennen, die aus diesen Gesichtspunkten hereaus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilde bei Reparaturen und Service, falls noch einmal etwas passieren sollen. Haben Sie die Maschine nicht bei einem unserer Vertragshandler gekauft, Fragen Sie Dort nach der nachsten Serviceworkstatt.

Wir hoffen, dass Sie mit ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bediunungsanleitung sich aufzubewahren.Die genaue Befoligung ihres Inhalts (Verwendung, Service, Wartung usw.) verlangert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert.Sollen Sie Ihre Maschine verkaufen, handigen Sie dem neuen Besitzeritte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

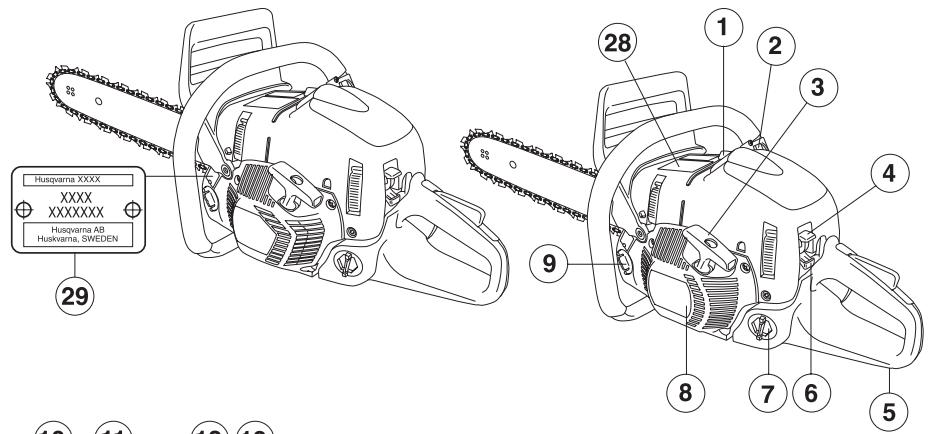

WAS IST WAS?

Was ist was an der Motorsäge?

1 Dekompressionsventil
2 Schalter für Griffheizung (Modell 576XPG AutoTune)
3 Starhandgriff
4 Stopschalter (Ein-/Ausschalten der Zündung.)
5 Hinterer Handgriff
6 Chokehebel/Startgassperre
7 Kraftstofftank
8 Startvorrichtung
9 Kettenoltank
10 Gashebelsperre
11 Zylinderdeckel
12 Vorderer Handgriff
13 Handschutz
14 Schalldampfer
15 Umlenkstern

16 Sägekette
17 Führungsschiene
18 Rindenstütze
19 Kettenfänger
20 Kettenspannschraube
21 Schraube zur Einstellung der Olpumpe
22Kupplungsdeckel
23 Rechtshandschutz
24 Gashebel
25 Bedienungsanweisung
26 Kombischlüssel
27 Führungsschienenschutz
28 Informations- und Warnschild
29 Produkt- und Seriennnummerschild

Maßnahmen vor der Benutzung einer neuen Motorsäge

Die Bedienungsanleitung aufmerksam durchlesen.
- Montage und Einstellung der Schneidausrüstung kontrollieren. Siehe die Anweisungen unter der Überschrift Montage.
Tanken und die Motorsäge starten. Siehe die Anweisungen unter den Überschriften Umgang mit Kraftstoff sowie Starten und Stoppen.
Die Motorsäge nicht benutzten, bevör die Sägekette ausreichend Öl erhalten hat. Siehe die Anweisungen unter der Überschrift Schmierung der Schneidausrüstung.
- Eine längerfristige Beschaltung mit Lärn kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNING! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör konnen zu schweren oderSolar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNING! Eine Motorsäge, die falsch oder nachlüssig benutzt wird, ist ein gefährliches Gerät, das schwere und sogar tödliche Verletzungen verursachen kann. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgegeben und verstanden wird.

WARNING! Der Schalldampfer enthalt Chemikalien, die karzinogen sein konnen. Falls der Schalldampfer beschädigt wird, vermeiden Sie es, mit diesen Stoffen in Berührung zu kommt.

WARNING! Das Einatmen der Motorabgase, des Kettenölnebs und des Staubs von Sagespüssen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

WARNING! These Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmen Bedingungen auf die Funktionseweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschreiben, sollenn Personen mit einem medizinischen Implantat vor derutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Höhe aufzuhalten. Da das Gerät mit einem rückfedernden Stoppschalter ausgerüstet ist und mit geringer Geschwindigkeit und Kraft am Starthandgriff gestartet werden kann, konnen u. U. auch keine Kinder die Kraft aufbringen, die zum Starten erforderlich ist. Dies kann zu schweren Verletzungen führen. Daher ist stets die Zündkappe zu entfernen, wenn das Gerät ohne Aufsicht ist.

Wichtig

WICHTIG!

These Motorsäge wurden für firsttechnische Anwendungen wie Fällen, Entasten und Sägen entwickelt.

Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen.

Niemals das Gerät verwenden, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehktraft, Urteilsvermögen oder Körperkontrolle beeinträchtigen können.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Das Gerät nicht so modifizieren, dass es nicht länger mit der Originalausführung übereinstimmt, und nicht benutzten, wenn es scheinbar von anderen modifiziert wurde.

Niemals mit einem defekten Gerät arbeiten. Die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanweisung sind sorgfältig zu befolgen. Gewisse Wartungs- und Servicemäßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe die Anweisungen unter der Überschrift Wartung.

Nur Zubehörteile verwenden, die in dieser Bedienungsanweisung empfehlen werden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

ACHTUNG! Stets eine Schutzbrille oder einen Gesichtsschutz tragen, um die von wegchesleuderten Gegenständen ausgehende Gefahr zu reduzieren. Eine Motorsäge kann Gegenstände wie Sagespane, Holzstückchen usw. mit großer Kraftwegschleudern. Schwere Verletzungen, besonders an den Augen, können die Folge sein.

WARNING! Einen Motor in einem geschlossenen oder schlecht belufteten Raum laufen zu halten, kann zum Tod durch Ersticken oder Kohlenmonoxidvergifting führen.

WARNING! Eine falsche Schneidausrüstung oder eine falsche Schieren/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, hier alle denkbaren Situationen zu beschreiben, die beim Gebrauch der Motorsäge auftreten konnten. Stets vorsichtig vorgehen und mit gesundem Menschenverstand arbeiten. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich nach dem Lesen dieser Anweisungen immer noch unsicher fühlen, wie Sie vorgehen sollen, bitten Sie einen Fachmann um Rat, bevor Sie fortfahren. Zögern Sie nicht, ihren Handler oder uns anzusprechen, wenn Sie Fragen bezüglich dem Gebrauch der Motorsäge haben. Wir sind kein für Sie da und halten Ihnen beim optimalen und sicheren Einsatz ihrer Motorsäge. Auch ein Kurs zum Thema Anwendung der Motorsäge kann hilfreich sein. Handler, Forstfachschulen oder Bibliotheken informieren Sie über verfügbares Weiterbildungsmaterial und das Kursangebot.

Wir arbeiten ständig an der Verbesserung von Konstruktion und Technik, um ihre Sicherheit und die Effektivität des Geräts zu optimieren. Schauen Sie regelmäß bei ihren Handler vorbei, so bleiben Sie über für Sie nutzliche Neuerungen auf dem Laufenden.

Persönliche Schutzausrücktung

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trift. Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzaurüstung angewendet werden. Die persönliche Schutzaurüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzaurüstung einen Fachhandlor um Rat Fragen.

Einen zugelassenen Schutzhelm
Gehorschutz
Schutzbrille oder Visier
- Handschuhe mit Schnittschutz
Hosen mit Sageschutz
Stiefel mit Schnittschutz, Stahlkappe und rutschfester Sohle
- Ein Erste-Hilfe-Set soll immer griffbereit sein.
- Feuerlöscher und Spaten

Die übrige Arbeitskreidung sollte nicht anliegen, ohne die Bewegungsfreiheit zu begrenzen.

WICTHIG! Von Schalldampfer, Führungsschiene und Kette oder anderen Quellen können Funken kommt. Stets eine Feuerloschausrüstung in Reichweite haben, falls es erforderlich sein sollte. Auf diese Weise/TRagen Sie zur Verhinderung von Waldbranden bei.

Sicherheitsausrüstung des Gerätes

Dieser Abschnitt beschriebt die Sicherheitskomponenten der Maschine und ihre Funktion. Kontrolle und Wartung werden unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge erläutert. Die Position dieser Komponenten ist unter der Überschrift Was ist was? gelistet.

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung der Maschine nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten. Weitere Informationen erteilt Ihnenigeria die{nachste Serviceworkstatt.

WARNING! Niemals ein Gerät mit defekter Sicherheitsausrückung verwenden. Die Sicherheitsausrückung muss überprüft und gewartet werden. Siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrückung der Motorsäge. Finden sich Mängel bei der Kontrolle des Geräts, ist eine Servicewerkstatt zur Reparatur aufzusuchen.

Kettenbremse mit Handschutz

Ihre Motorsäge ist mit einer Kettenbremse versehen, die sie Sagekette beim Rückschlag stoppt. Eine Kettenbremse reduziert die Gefahr für Unfälle, noch es sind ausschließlich Sie als Bediener, der sie verhindern kann.

Vorsichtig arbeiten und darüber sorgen, dass der Rückschlagbereich der Führungsschiene nicht mit einem Gegenstand in Berührung kommt.

Die Kettenbremse (A) wird entweder manuell (mit der linken Hand) oder mit der Trägheitsfunktion aktiviert.
Die Kettenbremse wird betätigt, wenn der Handschutz (B) nach vorn geführt wird.

• These Bewegung betätigt einen federgespannten Mechanismus, der das Bremsband (C) um das Kettenantriebssystem (D) des Motors spannt (Kupplungstrommel).

• Der Handschutz wurde nicht nur konstruiert, um die Kettenbremse zu betätigen. Er soll auch verhindern, dass die linke Hand von der Sägekette getroffen wird, wenn der Anwender die Kontrolle über den linken Handgriff verliert.

• Beim Starten der Motorsäge muss die Kettenbremse eingescheltet sein, um das Rotieren der Kette zu verhindern.

Die Kettenbremse als Feststellbremse beim Starten sowie bei kürzeren Transporten verwenden, so wird verhindert, dass Bediener oder die Umgebung unfreiwillig in Kontakt mit der sich bewegenden Sägekette und womöglich zu Schaden kommt.

Die Kettenbremse wird gelöst, wenn der Handschutz nach hinten zum vorderen Handgriff geführt wird.

• Rückschläge können blitzschnell und mit großer Kraft auftreten. Die meisten Rückschläge sind von geringer Kraft und bewirken nicht immer ein Auslösen der Kettenbremse. Bei solchen Rückschlägen muss die Motorsäge mit festem Griff gehalten undarf nicht losgelassen werden.

• Wie die Kettenbremse ausgelost wird, ob manuell oder durch die Trägheitsfunktion, hängt davon ab, wie kräftig der Rückschlag ist und in welcher Stellung sich die Motorsäge im Verhältnis zu dem Gegenstand befindet, der mit dem Rückschlagbereich in Berührung kommt.

Bei hefty Rückschlagen und wenn sich der Rückschlaggefahr sector der Führungsschiene so welt wie möglich vom Bediener weg befindet, ist die Kettenbremse so konstruiert, dass sie über das Gegengewicht der Kettenbremse (Trägheit) in Rückschlagrichtung aktiviert wird.

Bei weniger kräftigen Rückschlägen oder wenn sich der Rückschlagbereich in der Höhe des Anwenders befindet, wird die Kettenbremse mit der linken Hand manuell betätig.

• In der Fällposition befindet sich die linke Hand in einer Position, die die manuelle Aktivierung der Kettenbremse unmöglich macht. Bei diesen Griffen, d. h. wenn die linke Hand so platziert ist, dass sie die Bewegung des Rückschlagschutzes nicht beeinflussen kann, lassst sich die Kettenbremse nur über die Trägheitsfunktion aktivieren.

Wird meine Hand die Kettenbremse beim Rückschlag stets aktivieren?

Nein. Es ist eine bestimmte Kraft erforderlich, um den Rückschlagschutz nach vorne zu führen. Wenn ihre Hand den Rückschlagschutz nur leicht berührt oder darüber gleitet, kann es sein, dass die Kraft nicht ausreicht, um die Kettenbremse auszulösen. Auch bei der Arbeit ist der

Griff der Motorsäge fest zu umfassen. Wenn Sie dies tun und ein Rückschlag auftritt,lassen Sie weitere nicht den vorderen Griff los und aktivieren nicht die Kettenbremse, oder die Kettenbremse wird erst aktiviert, wenn sie Säge bereits ein Stück gedreht hat. In einer solchen Situation kann es vorkommen, dass die Kettenbremse es nicht schafft, die Kette anzuhalten, bevor sie Sie trifft.

Auch bestimme Arbeitsstellungen konnen es unmöglich machen, dass ihre Hand den Rückschlagschutz erreicht, um die Kettenbremse zu aktivieren, z. B. wenn die Säge in der Fällposition gehalten wird.

Wird die Trägheitsfunktion der Kettenbremse stets aktiviert, wenn ein Rückschlag eintriff?

Nein. Zum einen muss ihre Bremse Funktionieren. Die Bremse lässt sich nicht testen, siehe die Anweisungen unter der Überschrift Kontrolle, Wartung und Service der Sicherheitsausrückstung der Motorsäge. Wir empfehlen diesen Test zu Beginn jeder Arbeitstag. Zum anderen muss der Rückschlag stark genug sein, um die Kettenbremse zu aktivieren. Eine zu empfindliche Kettenbremse wurde ständig aktiviert werden, was sich störend auswirken wurde.

Wird mich die Kettenbremse im Fall von Rückschlag stets vor Verletzungenschützen?

Nein. Zum einen muss ihre Bremse faktionieren, damit die Schutzfunktion gewährt ist. Zum anderen muss sie wie oben beschrieben aktiviert werden, um die Sägekette beim Rückschlag zu stoppen. Und zum dritten kann die Kettenbremse aktiviert werden, noch wenn sich die Führungsschiene zu nahe bei Ohnen befindet, kann es passieren, dass die Bremse nicht mehr verlangsamen und die Kette stoppen kann, bevor die Motorsäge Sie trift.

Nur Sie selbst und eine vorschfristigere Arbeitsstechnik können den Rückschlag und seine Risiken ausschalten.

Gashebelsperre

Die Gashebelsperre wurde konstruiert, um eine unbeabsichtigte Aktivierung des Gashebels zu verhindern. Wenn die Sperre (A) in den Handgriff gedrück wird (= beim Umfassen des Handgriffs), wird der Gashebel (B) freiugegeben. Wenn der Handgriff losgelassen wird, gehen soweih Gashebel als auch Gashebelsperre in ihre jeweiligen Ausgangspositionen zurück. Diese Stellung bedeutet, dass der Gashebel automatisch im Leerlauf gesetzt wird.

Kettenfänger

Der Kettenfänger soll eine abgesprungene oder gerissene Kette auflangen. Eine solche Situation kann in den meisten Fällen durch eine korrekte Kettenspannung (siehe die Anweisungen unter der Überschrift Montage) und durch eine regelmäßige Wartung der Führungsschiene und Kette verhindert werden (siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften).

Rechtshandschutz

Der Rechtshandschutz soll die Hand nicht nur schätzen, wenn die Kette abspringt oder freielt, sondern auch sicherstellen, dass Åste und Zweige nicht den Griff um den hinteren Handgriff beeinflussen.

Antivibrationssystem

Das Gerät ist mit einem Antivibrationssystem ausgerüstet, das die Vibrationen wirkungsvoll dampf und so für angenehmere Arbeitsbedingungen sorgt.

Das Antivibrationsystem reduziert die Übertragung von Vibrationen zwischen Motireinheit/Schneidausrüstung und dem Handgriffsystem des Gerätes. Der Motorsägenkorper inkl. Schneidausrüstung ist mit sog. Antivibrationselementen im Handgriffsystem aufgehängt.

Das Sägen in einer harten Holzart (meist Laubbaume) verursacht mehr Vibrationen als das Sägen in weichem Holz (meist Nadelbäume). Durch das Sägen mit einer

falschen, ungeschäfteten oder falsch geschäften Schneidausrüstung werden die Vibrationen erhöht.

WARNING! Personen mit Blutkreislaufstorungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihr Körper Symonte feststellen, die darauf hinweisen, dass Sie übermögen. Vibrationen ausgesetzt waren. Beispiele für solche Symonte sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerzen, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symonte treten üblicherweise in Fingern, Handen und Handgelenken auf. Bei niedrigen Temperatoren können sich diese Symonte verstärken.

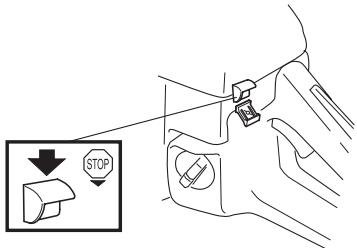

Stoppschalter

Mit dem Stoppschalter wird der Motor abgestellt.

Schalldampfer

Der Schalldampfer soll den Gerauschpegel so welt wie möglicher Senken und die Abgase des Motors vom Anwender fernhalten.

WARNING! Die Motorabgase sind frei und können Funken enthalten, die einen Brand verursachen konnen. Aus thisem Grunde sollen das Gerät niemals im Innerebereich oder in der Näre von feuergefahrenlichen Stoffen gestartet werden!

In Gebieten mit warmem, trockenem Klima besteht erhöhte Brandgebung. Gesetze und Vorschriften in diesen Gebieten verlangen möglicherweise, dass der

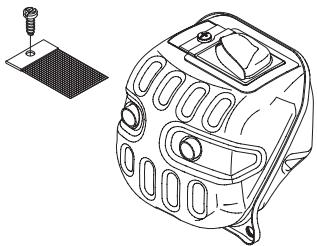

Schalldampfer u. a. mit einem zugelassenen Funkenfängernetz versehen sein muss.

ACHTUNG! Der Schalldämpfer ist beim Betrieb und auch noch nach dem Ausschalten sehr heiß. Dies gilt auch für den Leerlauf. Die Brandgefahr beachten, besonders wenn sich feuergeführliche Stoffe und/oder Gase in der Höhe befinden.

WARNING! Motorsägen niemals ohne oder mit defektem Schalldämpfer benutzen. Ein defekter Schalldämpfer kann Gerauschpegel und Feurergefahr erheblich steigern. Stets eine Feuerlöschausrüstung in Reichweite haben Motorsägen niemals ohne oder mit defektem Funkenfängernet benutzten, wenn das Netz in Ihr Arbeitsgebiet vorgeschreiben ist.

Schneidausrüstung

Dieser Abschnitt beschreibt, wie man durch vorschrifsmäßige Wartung und Anwendung der richtigen Schneidausrüstung:

Verringert die Rückschlagneigung des Gerätes.
- Reduziert die Gefahr des Abspringens oder Brechens der Sägekette.
Erhaltine optimale Schnittleistung.
- Verlangert die Lebensdauer der Schneidausrüstung.
- Vermeidet die Steigerung der Vibrationspegel.

Grundregeln

• Benutzen Sie nur von uns empfohlene Schneidausrüstungen! Siehe die Anweisungen unter der Überschrift Technische Daten.

Sorgen Sie davon, dass die Schneidezahne die richtige Länge haben und gut geschärft sind! Befolgen Sie unsere Anweisungen und benuten Sie die empfohlene Feillehre. Eine falsch geschäfte oder beschädigte Sägekette erhöht die Unfallgefahr.

• Korrekten Tiefenbegrenzabstand beibehalten! Anweisungen befolgen und die empfohliche Tiefenbegrenzerelehre verwenden. Ein zu großer

Tiefenbegrenzerabstand erhöht die Rückschlaggefahr.

• Halten Sie die Sägekette gespannt! Wenn die Sägekette unzureichend gespannt ist, erhöht sich die Gefahr, dass sie abspringt. Zudem werden Führungsschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

• Sorgen Sie für eine gute Schmierung und Wartung der Schneidausrüstung! Wenn die Sägekette unzureichend geschmiert wird, erhöht sich die Gefahr, dass sie reibt. Zudem werden Führungssschiene, Sägekette und Kettenantriebsrad stärker abgenutzt.

Rückschlag reduzierende Schneidausrüstung

WARNING! Eine falsche Schneidausrüstung oder eine falsche Schienen/Kettenkombination erhöhen die Rückschlaggefahr! Nur die Kombinationen von Führungsschiene und Sägekette verwenden, die wir im Kapitel Technische Daten empfehlen, und die Feilanweisungen befolgen. Siehe die Anweisungen unter der Überschrift Technische Daten.

Ein Rückschlag kann nur vermieden werden, wenn der Anwender davon sorgt, dass der Rückschlagbereich der Schiene nicht mit einem Gegenstand in Berührung kommt.

Die Kraft eines Rückschlags kann reduziert werden, in dem eine Schneidausrüstung mit "eingebauter" Rückschlagreduzierung benutzt und die Sägekette richtig geschäft und gewartet wird.

Führungsschiene

Jekleiner der Radius des Umlenksterns,desto gering die Rückschlagneigung.

Sägekette

Eine Sägekette besteht aus einer Anzahl von verzischenden Kettengliedern, die in

Standardausführung und mit Rückschlagreduzierung erhältlich sind.

WICTIG! Keine Sägeketten können die Rückschlaggefahr ausschreiben.

WARNING!Jeder Kontakt mit einer rotierenden Sägekette kann sehr schwere Verletzungen hervorrufen.

Einige Ausdrücke, die Führungsschiene und Sägekette beschreiben

Um alle Sicherheitskomponenten der Schneidausrüstung zu erhalten, sind verschlissene und beschädigte Schieren/Kettenkombinationsen durch eine von Husqvarna empfohlene Führungssschiene und Sägekette zu ersetzen. Siehe die Anweisungen unter der Überschrift Technische Daten für Informationen, welche Schieren/ Kettenkombinationsen wir empfehlen.

Führungsschiene

Lange (Zoll/cm)

Anzahl Zahne des Umlenksterns (T).

• Teilung der Sägekette (=pitch) (in Zoll). Der Umlenkstern der Führungssschiene und das Kettenantriebsrad der Motorsäge müssen dem Abstand zwischen den Treibgliedern angepasst sein.

Anzahl Treibglieder (St.).Jede Führungschienenlange hat je nach der Sägeketteleitung sowie der Anzahl Zahne des Umlenksterns eine bestimmte Anzahl Treibglieder.

• Nutbreite der Schiene (Zoll/mm). Die Breite der Führungsschienennut muss der Treibgliedbreite der Sägekette angepasst sein.

• Loch für Kettenöl und Loch für Kettenspannzipfen. Die Führungsschiene muss der Motorsägenkonstruktion angepasst sein.

Sägekette

• Teilung der Sägekette (=pitch) (Zoll)

• Treibgliedbreite (mm/Zoll)

Anzahl Treibglieder (St.)

Sägekette schärfen und Tiefenbegrenzabstand justieren

Allgemeines über das Scharfen von Schneidezahlen

• Niemals mit einer stumpfen Sägekette sagen. Die Sägekette ist stumpf, wenn die Schneidausrüstung durch das Holz gepresst werden muss und die Holzspäne sehr Klein sind. Bei einer mehr stumpfen Sägekette sind überhaupt keine Holzspäne vorhanden. In thisem Fall entsteht nur Holzstaub.
• Eine gut geschärfte Sägekette frisst sich durch das Holz und erzeugt große, large Holzspane.

Das saggende Element einer Sägekette, das Schneideglied, besteht aus einem Schneidezahn (A) und einer Tiefenbegrenzernase (B). Der Höhenabstand zwischen den beiden entscheidet über die Schnitttiefe.

Beim Scharfen von Schneidezahlen sind vier Werte zu berücksichtigten.

1 Schärwinkel

2 Brustwinkel

3 Scharfposition

4 Durchmesser der Rundfeile

Ohne Hilfsmittel ist es äußert schwierig, eine Sägekette korrekt zu schären. Daher empfehlen wir die Anwendung unserer Scharflehre. Sie stellt sichere, dass die Sägekette für optime Rückschlagreduktion und Schnittleistung geschäft wird.

Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Schärfens ihrer Motorsagenkette.

WARNING! Das Nichtbefolgen der Schäfanweisungen erhöht die Rückschlagneigung der Sägekette erheblich!

Scharfen der Schneidezahne

Zum Scharfen der Schneidezahne ist eine Rundfeile und eine Scharflehre erforderlich. Siehe die Anweisungen unter der Überschrift Technische Daten bezüglich des Durchmessers der Rundfeile sowie einer Scharflehrenempfehlung für ihre Motorsagenkette.

• Kontrollieren, ob die Sägekette gespannt ist. Bei unzureichender Spannung ist die Sägekette in seitlicher Richtung instabil, was das korrekte Schäften erschwert.

• Immer von der Innenseite des Schneidezahns nach außen schären. Die Feile beim Zurücksetzen anheiten. Zuerst alle Zähne der einen Seite schären, dann die Motorsäge drehen und die Zähne der anderen Seite schären.

So schärfen, dass alle Zähne gleich lang sind. Wenn die Schneidezähne bis auf 4 mm (5/32") Länge abgenutzt sind, ist die Sägekette unbrauchbar und muss weggeworfen werden.

Allgemeines über die Justierung der Tiefenbegrenzung

• Beim Scharfen des Schneidezahns wird die Tiefenbegrenzung (= Schnitttiefe) verringert. Um die maximale Schneidleistung beizubehalten, muss die Tiefenbegrenzernase auf die empfohlene Höhe gesenkt werden. Siehe die Anweisungen unter der Überschrift Technische Daten über die Justierung des Tiefenbegrenzerabstands an der Sägekette ihrer Motorsäge.

WARNING! Ein zu großer Tiefenbegrenzerabstand erhöht die Rückschlagneigung der Sägekette!

Justierung des Tiefenbegrenzerabstands

• Wenn die Justierung des Tiefenbegrenzabstandsvorgenommen wird, müssen die Schneidezahne neu geschäft sein. Wir empfehlen, den Tiefenbegrenzabstand nach jeder dritten

Sägekettenschäftung zu justieren. ACHTUNG! These Empfehlung setzt voraus, dass die Länge der Schneidezahne nicht unnormal verkurzt worden ist.

• Zur Justierung des Tiefenbegrenzerabstands sind eine Flachfeile und eine Tiefenbegrenzerlehre erforderlich. Wir empfehlen die Verwendung unserer Schärflehre für den Tiefenbegrenzabstand, um das korrekte Maß und den wichtigen Winkel der Tiefenbegrenzernase zu erhalten.

• Scharflehre über die Sägkette legen. Informationen über die Verwendung der Scharflehre sind auf der Verpackung angegeben. Mit der Flachfeile den überschüssigen Teil der Tiefenbegrenzernase abfeilen. Der Tiefenbegrenzerabstand ist korrekt, wenn beim Feiten über die Lehre kein Widerstand mehr zu spären ist.

Spannen der Sägekette

WARNING! Eine unzureichend gespanne Sägekette kann abspringen und schwere oder)sagar lebensgefährliche Verletzungen verursachen.

Je öffent man eine Sägekette benutzt,esto länger wird sie. Es ist wichtig, dass die Schneidausrüstung dieser Veränderung entsprechend justiert wird.

Die Kettenspannung ist regelmäßig beim Tanken zu kontrollieren. ACHTUNG! Eine neue Sägekette muss eine gewisse Zeit eingefahren werden, in der die Sägekettenspannung öfter kontrolliert werden muss.

Allgemein gilt, dass man die Sägekette so straff wie möglich spannen soll, aber nur so straff, dass man sie noch nicht von Hand drehen kann.

Die Führungschienen muttern losen, die Kupplungsdeckel und Kettenbremse halten. Kombischluss benutzen. Die Muttern der

Führungsschiene dann so fest wie möglich von Hand anziehen.

Die Führungsschienenspitze anheben und die Sägekette durch Drehen der Spannschraube mit Hilfe des Kombischlüssels spannen. Die Sägekette spannen, bis sie an der Unterseite der Führungsschiene nicht mehr durchhängt.

• Mit dem Kombischlüssel die Führungsschienmuttern festziehen, damit gleichzeitig die Führungsschienenspitze anheben. Kontrollieren, ob die Sägekette leicht von Hand gedreht werden kann und an der Unterseite der Führungsschiene nicht durchhängt.

Die Spannschraube der Sägekette befindet sich bei unseren Motorsägenmodellen an entsprechenden Positionen. Siehe die Anweisungen unter der Überschrift Was ist was? bezüglich der Position der Spannschraube an Ihr dem Modell.

Schmierung der Schneidausrüstung

WARNING! Eine unzureichende Schmierung der Schneidausrüstung kann zu einem Bruch der Sägekette führen und schwere oderSolar lebensgefährliche Verletzungen verursachen.

Sägekettenöl

Sägekettönöl soll gut an der Sägekette haften und im warmen Sommer wie im kalten Winter gute FlieBeigenschaften aufweisen.

Als Motorsägenhersteller haben wir ein optimales Sägekettenöl entwickelt, das dank seiner pflanzlichen Basis außer dem biologisch abbaubar ist. Wir empfehlen dazu die Verwendung unseres Kettenöls der Umwelt zuliebe, und damit die Sägekette länger halt. Wenn unser Original-Sägekettenöl nicht erhältlich ist, empfehlen wir, herkömmliches Sägekettenöl zu benutzen.

Niemals Altol verwenden! Es ist schädlich für Anwender, Gerät und Umwelt.

WICTIG! Bei der Verwendung von pflanzlichem Sägekettenöl sind Führungssschienennut und Sägekette vor der längeren Aufbewährung auszubauen und zu reinigen. Ansonsten besteht die Gefahr, dass das Sägekettenöl oxidiert, wodurch die Sägekette steift wird und der Umlenkstern der Führungsschiene schleift.

Nachfüllen von Sägekettenöl

Alle unsere Motorsagenmodelle sind mit automatischer Kettenschmierung verstehen. Bei einzeligen Modellen kann auch die Oldurchflussmenge eingestellt werden.

• Kettenöl- und Kraftstofftank sind so dimensioniert, dass der Kraftstoff zur Neige gehen, bevor das Sägekettenöl verbraucht ist.

These Sicherheitsfunktion setzt jedoch voraus, dass das richtige Kettenöl verwendet wird (ein zu dunnflüssiges Öl wird verbraucht, bevor der Kraftstoffankler ist) sowie die Empfehlung bzgl. der Vergasereinstellung (bei einer zu mageren Einstellung reicht der Kraftstofflänger als das Säkegkeiten) und die Empfehlungen für die Schneiedausrücktung (eine zu lange Führungsschiene erfordert mehr Kettenöl) befoltg werden.

Kontrolle der Sägekettenschmierung

• Beim Tanken ist immer die Sägekettenschmierung zu kontrollieren. Siehe die Anweisungen unter der Überschrift Schmierung des Umlenksterns der Führungsschiene.

Die Führungsschienenspitze im Abstand von etwa 20 cm (8 Zoll) auf einen festen, hellen Gegenstand richten. Nach 1 Minute Betrieb mit 3/4 Vollgas muss ein deutlicher Ölrand am hellen Gegenstand sightbar sein.

Wenn die Sägekettenschmierung nicht Funktioniert:

• Kontrollieren, ob der Sägekettenölkanal verstopft ist. Bei Bedarf reinigen.

• Kontrollieren, ob die Nut der Führungsschiene sauber ist. Bei Bedarf reinigen.

• Kontrollieren, ob der Umlenkstern der Führungssschiene sich nicht bewegen{lasset und sein Schmierloch offen ist. Bei Bedarf reinigen und schmieren.

Wenn die Schmierung der Sägekette nach einem Durchgang der oben aufgeführten Kontrollen und Maßnahmen nicht Funktioniert, muss die Servicewerkstatt aufgesucht werden.

Kettenantriebsrad

Die Kupplungstrommel ist mit einem der folgenden Kettenantriebrader versehen:

A Spur-Antriebsrad (das Kettenantriebsrad ist auf die Trommel geschweit)
B Rim-Antriebsrad (austauschbar)

A

Regelmäß den Verschleib des Kettenantriebsrades kontrollierten. Austauschen, wenn das Rad unnormal verschlissen ist. Das Kettenantriebsrad bei jedem Wechsel der Sägekette austauschen.

Schmierung des Nadellagers

Beide Varianten des Kettenantriebsrads haben ein eingebautes Nadellager an der Abtriebswelle, das regelmäß geschmiert werden muss (einalmal wochentlich). ACHTUNG! Immer hochqualitatives Lagerfett oder Motoröl verwenden.

Siehe die Anweisungen unter der Überschrift Wartung, Schmierung des Nadellagers.

Verschleibkontrolle der Schneidausrüstung

Die Sägekette tätig im Hinblick auf Folgenden kontrollieren:

Sichtbare Risse an Nieten und Gliedern.
- Steigkeit der Sägekette.
- Unnormaler Verschleib an Nieten und Gliedern.

Die Sägekette entsorgen, wenn sie einen der o. g. Punkte aufweist.

Wir empfehlen, eine neue Sägekette zu benutzen, um den Verschleiß der alten Kette beurteilen zu konnen.

Wenn die Schneidezähne nur noch eine Länge von 4 mm haben, ist die Sägekette verschlissen und muss weggeworfen werden.

Führungsschiene

Regelmäßig kontrollieren:

• Ob sich an den Außenseiten der Führungsschienennut Grate gebildet haben. Bei Bedarf abweilen.

• Ob die Führungsschienennut unnormal verschlüssen ist. Wenn ja, Führungsschiene auswechseln.

• Ob der Umlenkstern der Führungsschiene unnormal oder ungleichmäßig verschlüssen ist. Wenn sich eine Vertiefung gebildet hat, wo der Radius des Umlenksterns an der Unterseite der Führungsschiene endet, war die Sägekette unzureichend gespannt.

• Tägliches Wenden der Führungsschiene verlangert ihre Lebensdauer.

WARNING! Die Mehrzahl der Unfälle mit Motorsägen passiert, wenn die Sägekette den Anwender trifrt.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Mdeen Sie alle Arbeitsaufgaben, fur die Sie sich nicht ausreichend qualifiziert fahren. Siehe die Anweisungen unter den Überschriften Persönliche Schutzausrüstung, Vorbeugende Maßnahmen gegen Rückschlag, Schneidausrüstung und Allgemeine Arbeitsvorschriften.

Vermeiden Sie Situationen, in denen Rückschlaggefahr besteht. Siehe die Anweisungen unter der Überschrift Sicherheitsausrüstung des Gerätes.

Benutzen Sie die empfohlene Schneidausrüstung und kontrollieren Sie deren Zustand. Siehe die Anweisungen unter der Überschrift Allgemeine Arbeitsvorschriften.

Kontrollieren Sie die Funktion der Sicherheitsausrüstung der Motorsäge. Siehe die Anweisungen unter den Überschriften Allgemeine Arbeitsvorschriften und Allgemeine Sicherheitsvorschriften.

MONTAGE

Montage von Schiene und Kette

WARNING! Bei Arbeiten mit der Kette sind stets Schutzhandschuhe zu trag.

Kontrollieren, dass die Kettenbremse nicht in ausgelöster Position ist, indem der Handschutz der Kettenbremse gegen den vorderen Griff geführt wird.

Die Schierenmuttern losen und den Kupplungsdeckel (Kettenbremse) abnehmer. Den Transportschutz (A) entfern.

Die Schiene über die Schierenbolzen montieren. Die Schiene in der hintersten Position aufsetzen. Die Kette um das Kettenantriebsrad und in die Schienennut legen. Auf der Oberseite der Schiene beginnen.

Darauf achten, dass die Schneiden der Sägezähne auf der Schienenoberseite nach vorn gerichtet sind.

Kupplungsdeckel montieren und den Kettenspannzapfen in das Loch in der Schiene einpassen. Kontrollieren, ob die Treibglieder der Kette auf das Kettenantriebsrad

passen und die Kette richtig in der Schienennut liegt. Die Schienenmuttern von Hand festschrauben.

Die Kette durch Drehen der Kettenspannschraube im Uhrzeigersinn (einen Kombischlussel verwenden) spann. Die Kette soll gespannt werden, bis sie auf der Schienenunterseite nicht mehr durchhängt.

Die Kette ist richtig gespannt, wenn sie an der Schienenunterseite nicht durchhängt und noch keinigt von Hand durchbezogen werden kann. Die Schienenspitze anheben und darauf gleichzeitige die Schienenmuttern mit dem Kombischlüss festschrauben.

An einer neuen Kette muss die Kettenspannung oft kontrolliert werden, bis die Kette eingefahren ist. Die Kettenspannung regelmäßig prüfen. Mit einer richtig gespannten Kette wird eine gute Schnittleistung und eine lange Lebensdauer erzielt.

Montage der Rindenstütze

Zur Montage einer Rindenstütze wenden Sie sichitte an.
Ohre Serviceworkstatt.

Kraftstoff

Hinweis! Das Gerät ist mit einem Zweitaktmotor ausgestattet und darauf ausschließlich mit einer Mischung aus Benzin und Zweitaktöl zu betreiben. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden. Beim Mischen kleiner Kraftstoffmengen wirken sich auch keine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus.

WARNING! Beim Umgang mit Kraftstoff für gute Belüfung sorgen.

Benzin

• Bleifreies oder verbleites Qualitätsbenzin verwenden.
• ACHTUNG! Motoren mit Katalysator **müssen mit einem bleifreien Benzin/Olgemisch betrieben werden. Verbleites Benzin zerbstört den Katalysator und die Funktion wird aufgehoben. Bei Motorsagen mit Katalysator weist ein gruner Tankdeckel darauf hin, dass nur bleifreies Benzin verwendet werden darf.
• Als niedrigste Oktanzahl wird 90 (RON) empfohlen. Bei Benzin mit niedrigeren Oktanzahlen als 90 kann im Motor ein sog. "Klopfen" auftenreten. Dies führt zu erhöhter Motortemperatur und verstärker Belastung der Lager, was schwere Motorschäden verursachen kann.
• Wenn ständig mit hoher Drehzahl garbeitet wird (z.B. beim Entasten), ist eine höhere Oktanzahl zu empfehlen.

Umweltfreundlicher Kraftstoff

HUSQVARNA empfeht die Verwendung von umweltfreundlichem Benzin (sog. Alkylkatraktstoff), entweder fertig gemischtes Zweitaktbenzin von Aspen oder ein Gemisch aus umweltfreundlichem Benzin für Viertaktmotoren und Zweitaktöl (siehe nachstehend). Beachten, dass beim Wechsel des Kraftstofftypus möglicherweise der Vergaser eingestellt werden muss (siehe die Anweisungen unter "Vergaser").

Einfahren

Während der ersten 10 Stunden ist ein Fahren bei zu hoher Drehzahl und über längerere Zeiträume zu vermeiden.

Zweitaktöl

• Das Beste Resultat und die Beste Leistung wird mit HUSQVARNA-Zweitaktmotor erzielt, das speziell für unsere luftgekühlen Zweitakttomoren hergestellt wird.
• Niemals Zweitaktöl für wassergekühte Außenbordmotoren, sog.Outboardoil (TCW), verwenden.
• Niemals Öl für Viertaktmotoren verwenden.
• Eine unzureichende Ölqualität oder ein zu fettes Öl/Kraftstoff-Gemisch kann die Funktion des Katalysators beeinträchtigen und seine Lebensdauer reduzieren.

Mischungsverhältnis

1:50 (2%) mit HUSQVARNA-Zweitaktöl.

1:33 (3 %) mit anderen Ölen für luftgekühte

Zweitaktmotoren der Klasse JASO FB/ISO EGB.

Benzin, Liter	Zweitaktöl, Liter
	2% (1:50)	3% (1:33)
5	0,10	0,15
10	0,20	0,30
15	0,30	0,45
20	0,40	0,60

Mischen

• Benzin und Öl stets in einem sauberen, für Benzin zugelassenen Behälter mischen.
• Immer zuerst die Hälfte des Benzins, das gemisch werden soll, einführen. Danach die gesamte Ölmenge einfühlen. Die Kraftstoffmischung mischen (schütteln). Dann den Rest des Benzins dazugegeben.
  Vor dem Einfelden in den Tank der Maschine die Kraftstoffmischung noch einmal sorgfältig mischen (schütteln).
• Kraftstoff hochstens für einen Monat im Voraus mischen.
• Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Kraftstofftank entleeren und reinigen.

Kettenöl

Zum Schmieren empfehlen wir ein speziales Öl (Kettenschmieröl) mit eigenen Hafteigenschaften.

• Auf keinen Fall Altöl verwenden. Dadurch konnen Schäden an Ölpumpe, Schiene und Kette entstehen.
• Es ist wichtig, eine für die aktuelle Lufttemperatur geeignete Ölsorte (mit entsprechender Viskosität) zu verwenden.
• Bei Lufttemperaturen unter 0^ können gewisse Öl dickflüssig werden. Dies kann zu Überlastung der Ölpumpe führen und hat Schäden an den Pumpeileiten zur Folge.
• Informieren Sie sich bei ihrer Servicewerkstatt über das geeignete Kettenschmieröl.

Tanken

WARNING! Folgende
Vorsichtsmaßnahmen verringernde Feuergefahr:

Beim Tanken nicht rauchen und jegliche Wärmequellen vom Kraftstoff fernhalten.

Den Motor abstellen und vor dem Tanken eine Minuten abkühlen setzen.

Den Tankdeckel stets vorsichtig offen, so dass sich ein evtl.vorhandener Überdruck langsam abbauen kann.

Den Tankdeckel nach dem Tanken wieder sorgfältig zudrehen.

Das Gerät zum Starten immer von der Auftankstelle entfern.

Um den Tankdeckel herum abwischen. Kraftstoff- und Kettenöltank regelmäßig reinigen. Den Kraftstofffilter mindestens einmal pro Jahr auswechseln. Verunreinigungen im Tank führen zu Betriebsstörungen. Vor dem Aufflüssen durch kähriges Schütteln des Behalters sicherstellen, dass der Kraftstoff gut gemischt ist. Die Volumina von Kettenöl- und Kraftstofftank sind aufeinander abgestimmt. Deshalb stets Kettenöl und Kraftstoff gleichzeitig nachfüllen.

WARNING! Kraftstoff und Kraftstoffdämpfe sind sehr feuergeführlich. Beim Umgang mit Kraftstoff und Kettenöl ist Vorsicht geboten. Es besteht Besteht Feuer-, Explosions- und Vergiftungsgefahr.

Sicherer Umgang mit Kraftstoff

• Niemals Kraftstoff nachfüllen, wenn der Motor lauft.

• Beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) ist für gute Belüftung zu sorgen.

• Das Gerät vor dem Starten mindestens 3 m von der Stelle entfern, an der getankt wurde.

Das Gerät niemals starten, wenn:
1 Kraftstoff oder Kettenöl darüber verschüttet wurde. Verschüttetes restlos abwischen und die Kraftstoffdämpfe verdunsten halten.
2 Wenn Sie Kraftstoff über sich selbst oder ihre Kleidung verschüttet haben,ziehen Sie sich um.Waschen Sie die Körperteile, die mit dem Kraftstoff in Berührung gekommen sind.Wasser und Seite verwenden.
3 Wenn es Kraftstoff leckt. Tankdeckel undTankleitungen regelmäß auf Undchtigkeiten überprüfen.

WARNING! Niemals ein Gerät mit sightbaren Schäden an Zündkerzenschutz und Zündkabel verwenden. Es besteht die Gefahr der Funkenbildung, was ein Feuer verursachen kann.

Transport und Aufbewährung

Die Motorsäge und den Kraftstoff so aufbewahren, dass evtl. auslaufender Kraftstoff und Dämpfe nicht mit Funken oder offen Flammen in Berührung kommt können. Quellen für Funkenbildung sind elektrische Maschinen, Elektromotoren, elektrische Steckdosen und Schalter, Heizkessel uw.
Zur Aufbewährung von Kraftstoff sind speziell für diesen Zweck bestimmte und zugelassene Behälter zu verwenden.
- Bei längerer Aufbewahrung oder beim Transport der Motorsäge sind Kraftstoff- und Kettenöltank zu entleeren. Fragen Sie an der nachsten Tankstellen nach, wo Sie ihre Altbestände an Kraftstoff und Sägekettenöl entsorgen können.
- Bei Transport oder Aufbewährung des Geräts muss der Transportschutz für die Schneidausrüstung immer montiert sein, um einen versehentlichen Kontakt mit der scharfen Kette zu vermeiden. Auch eine sich nicht bewegende Kette kann schwere Verletzungen beim Bediener oder anderen Personen in der Höhe verursachen.
- Sichern Sie die Maschine während des Transports.

Langzeitaufbewährung

Kraftstoff- und Oltanks an einem gut belufteten Ort leeren. Den Kraftstoff in zugelassenen Kanistern an einem sicheren Ort aufbewahren.

Führungschienenschutz montieren. Gerät reinigen.
Siehe die Anweisungen unter der Überschrift
Wartungsplan.

Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesaubert und komplett gewartet wurde.

Starten und stoppen

WARNING! Vor dem Start ist Folgendes zu beachten:

Beim Starten der Motorsäge muss die Kettenbremse eingeschaltet sein, um die Gefahr eines Kontaks mit der rotierenden Kette zu verhindern.

Die Motorsäge nicht starten, ohne dass Schiene, Kette und sümmtliche Abdeckungen montiert sind. Andernfalls kann sich die Kupplung offen und Verletzungen verursachen.

Das Gerät auf einen festen Untergrund stellen. Sorgen Sie darüber, dass Sie fest und sichere stehen, und dass die Kette nicht mit einem Gegenstand in Berührung kommt kann.

Sorgen Sie davon, dass sich im Arbeitsbereich keine Unbefugten aufhalten.

Kalter Motor

Starten: Die Kettenbremse muss eingeschaltet sein, wenn die Motorsäge gestartet wird. Die Bremse aktivieren, indem der Handschutz nach vorn geführt wird.

Zündanlage; Choke: Choker in Chokestellung bringen. Der Stoppschalter muss bereits automatisch in Startstellung wechseln.

Startgas: Mit dem Kombinationshelb Choke/Startgas erhält man Startgas, wenn der Hebel in Choke-Lage liegt.

Ist das Gerät mit einem Dekompressionsventil (A) ausgerüstet: Dekompressionsventil eindrücken, damit der Druck im Zylinder reduziert wird; dadurch wird das Anspringen erleichtert. Das Dekompressionsventil sollte beim Anlassen stets betätig werden. Wenn die Maschine

läuft, Goes das Dekompressionsventil automatisch in die geschlossene Position zurück.

Warmer Motor

Startvorgang wie bei kaltem Motor, der Chokehebel wird jedoch nicht in Choke-Lage gefuhrt. Mit dem Kombinationshebel Choke/Startgas erhält man Startgas, indem der Hebel in Choke-Lage gefuhrt und gleich wieder eingeschoben wird.

Starten

Den vorderen Griff mit der linken Hand umfassen. Mit dem rechten Fu in den hinteren Griff treten und die Motorsäge gegen den Boden drücken. Den Startgriff mit der rechten Hand fassen und das Startseil bis zum ersten Widerstand (die Starterklinken rasten ein) langsam Herausziehen, danach das Seil schnell und kraftvoll herausziehen. Das Startseil niemals um die Hand wickeln.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.

Sobald der Motor zündet, den Chokehebel einschieben und neue Startversuche machen, bis der Motor anspringt. Wenn der Motor anspringt, schnell Vollgas geben, und das Startgas schaltet sich automatisch aus.

Da die Kettenbremse immer noch eingeschelt ist, muss die Motordrehzahl so Schnell wie möglich auf Leerlauf herunter, was durch ein Schnelles Ausschalten der

Gassperre erreicht wird. Dadurch vermeiden Sie unnöttigen Verschleib an Kupplung, Kupplungstrommel und Bremsband.

ACHTUNG! Das Startseil nicht ganz herausziehen und den Startgriff aus ganz Herausgezogener Lage nicht loslassen. Schäden am Gerät konnten die Folge sein.

Hinweis! Die Kettenbremse Rückstellen, indem der Handschutz zum Handgriffbugel gefuhrt wird. Damit ist die Motorsäge bereit zur Anwendung.

WARNING! Das Einatmen der Motorabgase, des Kettenölnebels und des Staubs von Sagespänen über langere Zeit kann eine Gefahr für die Gesundheit darstellen.

Die Motorsäge niemals starten, ohne dass Schiene, Sägekette und ähnliche Abdeckungen korrekt montiert sind. Siehe die Anweisungen unter der Überschrift Montage. Ohne montierte Führungsschiene und Kette kann sich die Kupplung * losen und schwere Schäden verursachen.

Die Kettenbremse muss beim Starten der Motorsäge eingeschaltet sein. Siehe die Anweisungen unter der

Uberschrift Starten und Stopen. Die Motorsäge nicht "aus der Hand" anwerfen. Diese Methode ist äußertst gefährlich, da man leicht die Kontrolle über die Motorsäge verliert.

Das Gerät niemals im Innbereich starten. Seien Sie sich der Gerfahr bewusst, die das Einatmen von Motorabgasen birgt!
- Bei der Arbeit auf die Umgebung achten und sichereilen, dass weder Menschen noch Tiere mit der Schneidausrüstung in Berührung kommt konnen.

Die Motorsäge stets mit beiden Händen halten. Mit der rechten Hand den hinteren Griff und mit der linken den vorderen Griff umfassen. Alle Benutzer, ob Links- oder Rechtshänder, müssen die Handgriffe so greifen. Fest umfassen, sodass Daumen und Finger den Handgriff umschieden.

Stoppen

Zum Abstellen des Motors den Stoppersalter auf Stopp stellen.

Vor jeder Anwendung:

1 Kontrollieren, ob die Kettenbremse ordnungsgemäß Funktioniert und unbeschädigt ist.
2 Kontrollieren, ob der wichtere Rechtshandschutz unbeschädigt ist.
3 Kontrollieren, ob die Gashebelsperre ordnungsgemäß Funktioniert und unbeschädigt ist.
4 Sicherstellen, dass der Stoppsalter Funktionstüchtig und unbeschädigt ist.
5 Kontrollieren, ob samtliche Handgriffe frei von Öl sind.
6 Kontrollieren, ob das Vibrationsdämpfungssystem fungkioniert und unbeschädigt ist.
7 Kontrollieren, ob der Schalldämpfer fest sitzt und unbeschädigt ist.
8 Kontrollieren, ob sümttliche Teile der Motorsäge vorhanden, fest angezogen und unbeschädigt sind.
9 Kontrollieren, ob der Kettenfänger an seinem Platz sitzt und unbeschädigt ist.
10 Kettenspannung überprüfen.

Allgemeine Arbeitsvorschriften

WICHTIG!

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit einer Motorsäge. Diese Information kann natürlich in keiner Weise die Ausbildung und langjährige Erfahrung eines Fachmanns ersetzen. Wenn Sie in eine Situation geraten, in der Sie unsicher sind, sollenn Sie einen Fachmann um Rat Fragen. Wenden Sie sich an ihren Fachhändler, ihre Serviceworkstatt oder einen erfahrenen Motorsägenfuhrer. Vermeiden Sie jeder Arbeit, für die Sie nicht ausreichend qualifiziert sind!

Vor der Benutzung der Motorsäge müssen Sie wissen, was ein Rückschlag ist, und wie er vermieden werden kann. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Vor der Benutzung der Motorsäge mussen Sie den Unterschied verstehen zwischen dem Sagen mit der Unterseite bzw. Oberseite der Führungsschiene. Siehe die Anweisungen unter den Überschriften Vorbeugende Maßnahmen gegen Rückschlag und Sicherheitsausrüstung des Geräts.

Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".

Grundlegende Sicherheitsvorschriften

1 Behalten Sie die Umgebung im Auge:
Um sicherzustellen, dass weder Menschen noch Tiere oder anderes ihre Kontrolle über das Gerät beeinflussen konnen.
Um zuverhindn,dass Menschen oder Tiere mit der Sägekette in Berührungkommen oder von einem fallenden Baum verletzt werden.

ACHTUNG! Befolgen Sie die oben genannten Punkte, aber benutzten Sie nie eine Motorsäge, ohne die Mänglichkeit zu haben, bei einem eventuellen Unfall Hilfe herbeizurufen.

2 Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen. Z.B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Bei schlechtem Wetter ist das Arbeitsen nicht nur ermudend, es konnen außer dem gefährliche Arbeitsbedingungen entstehen, z.B. glatter Boden, unberechenbare Fällrichtung des Baumes usw.
3 Beim Absagen von kleinen Ästen ist Vorsicht geboten, und das Sägen in Büssen ist zu vermeiden (= viele Äste gleichzeitig). Kleine Äste können nach dem Absagen in der Sägekette hangenbleiben, gegen den Anwender geschleudert werden und schwere Verletzungen verursachen.

4 Sicherstellen, dass Sie sichere gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löscher, Gruben usw.), wenn Sie unvermittelt ihren Standort wechseln. Beim Arbeitsen auf abschüssigem Boden immer sehr vorsichtig sein.

5 Beim Sagen von Bäumen, die unter Spannung stehen, äußert vorsichtig sein. Ein unter Spannung stehender Baum kann sowohl vor als auch nach dem Durchsagen in seine normale Stellung zurückschnellen. Wenn Sie an der falschen Stelle

stehen oder den Sageschnitt falsch setzen, konnte der Baum Sie oder das Gerat so treffen, dass Sie die Kontrolle verlieren. Beide Fälle konnen schwere Verletzungen zur Folge haben.

6 Bei Standortwechseln wird die Sägekette mit der Kettenbremse geschichert und der Motor abgestellt. Die Motorsäge mit Führungsschiene und Sägekette nach hinten gerichtet trag. Bei längeren Wegen und Transporten muss ein Führungschienenschutz verwendet werden.

7 Beim Abstellen der Motorsäge auf den Boden die Sägekette mit der Kettenbremse sichern und das Gerät immer im Auge gehalten. Bei längeren Arbeitsunterbrechungen sollen der Motor abgestellt werden.

WARNING! Gelegentlich setzen sich Split im Kupplungsdeckel fest, wodurch die Kette blockieren kann. Zur Reinigung grundsatzlich den Motor abstellen.

Grundregeln

1 Wenn man verstanden hat, was ein Rückschlag ist und wie er entstehen, kann man das Überschungsmoment verringern oder beseitigen. Eine Überschung erhöht die Unfallgefahr. Die meisten Rückschläge sind schwach, einige können jedoch blitzschnell und sehr kraftvoll auftreten.
2 Die Motorsäge immer in einem festen Griff halten, mit der rechten Hand am hinteren Handgriff und der linken Hand am vorderen Handgriff. Daumen und Finger sollen die Handgriffe fest umschreiben. Alle Anwender, ob Links- oder Rechtshänder, sollen die Handgriffe so greifen. Durch diesen Griff kann man die Rückschlagkraft am besten verringern und gleichzeitig die Kontrolle über die Motorsäge behalten. Die Handgriffe nicht loslassen!

3 Die meisten Rückschlagunfälle reigenen sich beim Entasten. Der Anwender hat davon zu sorgen, dass er fest und sicheren steht und keine Gegenstände am Boden liegen, über die er stolpern konnte, so dass er sein Gleichgewicht verliert.

Durch Unachtsamkeit kann der Rückschlagbereich der Führungsschiene einen Ast, einen nahen Baum oder einen anderen Gegenstand berühren und einen Rückschlag auslösen.

Das Werkstück stets beobachten. Sind die gesägten Abschnittte kein und leicht, können sie sich in der Sägekette verfangen und gegen den Bediener geschleudert werden. Auch wenn dies allein nicht immer gefährlich sein muss, können Sie überrascht werden und die Kontrolle über die Säge verlieren. Niemals gestapelte Stämme oder Åste sagen, sondern sie erst auseinanderziehen. Jeweils nur einen Stamm oder einen Abschnitt sagen. Die abgesagten Abschnittte entfern, um die Sicherheit des Arbeitsbereichs zu bewahren.

4 Die Motorsäge darf niemals über Schulterhöhe benutzt werden, und es ist zu vermeiden, mit der Schienenspitze zu sagen. Die Motorsäge niemals mit nur einer Hand halten und benutenz.

5 Um ihre Motorsäge voll unter Kontrolle zu haben, müssen Sie fest und sichere stehen. Arbeiten Sie niemals auf einer Leiter stehend, oben auf einem Baum oder in anderen Positionen, in denen Sie keinen festen Grund unter den Fußben haben, auf dem Sie sichere stehen.

6 Immer mit hoher Kettengeschwindigkeit sagen, d.h. mit Vollgas.
7 Beim Sägen mit der Oberseite der Führungsschienealanders vorsichtig sein,d.h. wenn von derUnterseite des Objeks gesagt wird. These Technikwird als Sagen mit schiebender Kette bezeichnet.Diesagekette schietbetsy bei die Motorsage nach hintenzum Anwender.Bei klemmender Sagekette kann dieMotorsage zurück zum Bediener geschleudertwerden.

8 Wenn der Anwender die nach hinten schiebende Kraft der Motorsäge nicht durch seine Körperkraft ausgleicht, besteht die Gefahr, dass die Motorsäge sich so welt nach hinten schiebt, dass nur noch der Rückschlagbereich Kontakt mit dem Baumstamm hat und ein Rückschlag ausgelöst wird.

Das Sägen mit der Unterseite der Führungsschiene, d.h. von der Oberseite des Baumstammes nach unten, wird als Sägen mit ziehender Kette bezeichnet. Die Motorsäge wird zum Baumstamm hingezogen und die Vorderkante des Motorsägenkorpers fungiert als natürliche Stütze am Stamm. Beim Sägen mit ziehender Kette hat der Anwender eine bessere

Kontrolle über die Motorsäge und über den Rückschlagbereich der Führungsschiene.

9 Die Anweisungen zum Scharfen und Warten der Führungsschiene und Sägekette sind zu befolgen. Beim Auswechseln der Führungsschiene und Sägekette sind nur von uns empfohlene Kombinationen zu verwenden. Siehe die Anweisungen unter den Überschriften Schneidausrüstung und Technische Daten.

Grundlegende Sägetechnik

WARNING! Die Motorsäge beim Einsatz niemals nur mit einer Hand halten. Die Motorsäge lässt sich mit nur einer Hand nicht sicher bedieten. Die Griffe stets mit beiden Händen fest und sicher halten.

Allgemeines

• Immer mit Vollgas sagen!
• Nach jedem Sägeschnitt den Motor im Leerlauf laufen halten (wen der Motor längere Zeit mit der Höchstdrehzahl lauf, ohne belastet zu werden, d.h., wenn der Motor nicht den beim Sägen durch die Sägekette erzeugten Widerstand versprürt, konnen schwere Motorschäden die Folge sein).
  Von der Oberseite sagen = Mit "ziehender" Kette sagen.
  Von der Unterseite sagen = Mit "schiebender" Kette sagen.

Beim Sagen mit "schiebender" Kette besteht erhöhte Rückschlaggefahr. Siehe die Anweisungen unter der Überschrift Vorbeugende Maßnahmen gegen Rückschlag.

Bezeichnungen

Ablängen = Allgemeine Bezeichnung für das Durchsagen von Baumstätmen.

Entasten = Absagen von Ästen von einem gefällten Baum.

Brechen = Wenn z.B. der Baumstamm bricht, der abgelängt werden soll, bevor der Sageschnitt vollendet ist.

Vor jeder Ablängung sind fünf wichtige Faktoren zu berücksichtigten.

1 Die Schneidausrüstungarf nicht im Sageschnitt festgeklemmt werden.

2 Der Baumstammarf nicht abbrechen.

3 Die Sägekette darf während des Durchsägens und danach weder den ErdBoden noch einen anderen Gegenstand berühren.

4 Besteht Rückschlaggefahr?

5 Haben die Glandestruktur und die Beschaffenhheit der Umgebung einen Einflü以后auf, wie sicher Sie geben und stehen können?

Ob die Sägekette festklemmt oder der Baumstamm bricht, ist von zwei Faktoren abhängig: Wie der Baumstamm vor und nach dem Ablängen gestützt wird und ob er unter Spannung stehen.

Das Festklemmen und Brechen kann in den meisten Fällen vermieden werden, in dem in zwei Arbeitsgängen abgelängt wird, d.h. von der Oberseite und von der Unterverse. Es gilt ganz einfach die "Neigung" des Baumstamms zu eliminieren, die Sägekette festzuklemen oder zu brechen.

WICTIG! Wenn die Sägekette im Sageschnitt festklemmt, den Motor abstellen! Nicht versuchen, die Motorsäge mit Gewalt herauszuziehen, weil Verletzungsgefahr durch die Sägekette besteht, wenn die Motorsäge plötzlich freikommen. Einen Hebearm benutzen, um die Motorsäge freiubekommen.

Die nachfolgenden Punkte sind eine theoretische Durchsicht der früigsten Situationen, in die ein Motorsägenfuhrer geraten kann.

Entasten

Beim Entasten von dickeren Åsten gilt dasselbe Prinzip wie beim Ablängen.

Beschwerliche Äste sind Stück für Stück abzulängen.

Ablängen

WARNING! Niemals versuchen, gestapolte oder dicht beieinander liegende Stämme zu sagen. Solches Vorgehen steigert die Rückschlaggefahr und somit das Risiko einer schweren oder lebensgefährlichen Verletzung erheblich.

Bei einem Stapel mit Stämmen ist jeder zu sagende Stamm vom Stapel wegzubewegen, auf einen Sägebock o.Ä. zu legen und einzeln zu sagen.

Die gesagten Abschnittte aus dem Arbeitsbereich entfern. Wenn sie im Arbeitsbereich liegen bleiben, erhöhen sie sowohl das Risiko für einen versehentlichen Rückschlag als auch die Stolpergebnfahr beim Arbeitsen.

Der Stamm liegt auf dem Erdboden. Es besteht keine Gefahr, dass die Sagekette festklemmt oder der Baumstamm bricht. Es besteht jedoch die Gefahr, dass die Sagekette nach dem Durchsagen den Erdboden berührt.

Von oben durch den ganzen Stamm sagen. Am Ende des Sageschnrites ist Vorsicht geboten, um zu verhindern, dass die Sagekette den Erdboden berührt. Mit Vollgas weiterarbeiten, aber vorsichtig sein.

Wenn die Möglichkeitvorhanden ist (= kann der Stamm gedreht werden?), solte der Stamm zu 2/3 durchgesagt werden.

Den Stamm dann drehen, um das restliche Drittel des Stammes von oben durchzusagen.

Der Stamm wird an einem Ende gestützt. Es besteht groBe Gefahr, dass er bricht.

Zuerst von unter sagen (etwa 1/3 des Stammdurchmessers). Das Durchsagen von oben beenden, bis die Sageschnitte aufeinander treffen.

Der Stamm wird an beiden Enden gestützt. Es besteht groBe Gefahr, dass die Sägekette eingeklemmt wird.

Zuerst von oben sagen (etwa 1/3 des Stammdurchmessers).
Dann von unter sagen, bis die Sageschnitte aufeinander treffen.

Technik beim Fällen von Bäumen

WICTIG! Es ist viel Erfahrung erforderlich, um einen Baum zu fällen. Ein unerfahrner Motorsägenanwender sollte keine Bäume fällen. Meiden Sie alle Arbeitsen, für die Sie sich nicht ausreichend qualifiziert fühlen!

Sicherheitsabstand

Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstgelegenen Arbeitsplatz soll 2 1/2 Baumlängen betragen. Sorgen Sie dazu, dass sich in thisem Gefahrenbereich weiter vor noch nach dem Fällen möglich aufhält.

Fällrichtung

Beim Bäumefällen ist es wichtig, dass ein Baum nach dem Fallen liegt abzulängen und zu entasten ist. Der Anwender soll in der Nähe des gefällten Stammes sichieren gehen und stehen können.

Nachdem sich der Anwender für die Fällrückung des Baumes entschieden hat, muss er dessen natürliche Fallrückung beurteilen.

Folgende Faktoren sind damit zu berücksichtigten:

• Neigung
  Krummschaftigkeit
  Windrichtung
  Anordnung der Aste
• Evtl. Schneegewicht
• Hindernisse in Reichweite des Baums: z. B.andere Bäume, Stromleitungen, Straßen und Gebäude.
  Den Stamm auf Schäden und Fäulnis untersuchen; dadurch erhöht sich die Wahrscheinlichkeit, dass der Baum sich lost und fällt, bevor Sie damit reckhen.

Nach Berücksichtigung dieser Faktoren kann der Anwender gezwungen sein, die natürliche Fallrichtung des Baumes zu akzeptieren, da es unmöglich oder zu gefährlich ist, den Baum in die gewünschte Richtung zu fällen.

Ein anderer wichtiger Faktor, der nicht die Fällrichtung, wohl aber die persönliche Sicherheit des Anwenders beeinflusst, ist das Überprüfen des zu fällenden Baumes auf beschädigte oder abgestorbene Äste, die den Anwender während der Fällarbeit verletzen können, wenn sie abbrechen.

Esist absolut zu vermeiden,dass der fallende Baum sich ineinemanderen Baumverfangt.Esistsehr gefahrlich, einen Baum zu entfern,der sich beim Fallen verfangen hat. EsbestehtehrgroBeUnfallgefahr.Siehe die Anweisungen unter der Überschrift Vorgehen bei einer mißgluckten Fällung.

WICTIG! Bei gefährlichen Arbeitsmomenten beim Fällen sollen den die Gehorschützer direkt nach Beendigung des Sägevorgangs hochgeklappt werden, damit Gerausche und Warnsigna wahrgenommen werden können.

Enfernen von Åsten im unteren Stammbereich und Rückzugsweg

Den Stamm bis auf Schulterhöhe entasten. Dabei ist es am sidersten, von oben nach unten zu arbeiten und den Stamm zwischen Körpern und Motorsäge zu haben.

Unterholz rund um den Baum entfernen und auf evtl. Hindernisse achten (Steine, Åste, LÖcher usw.), so dass ein leichter Rückzugsgewegichert ist, wenn der Baum zu fallen beginnnt. Der Rückzugsgew solle etwa 135^ schrag hinter der geplanten Fällrichtung des Baumes liegen.

1 Gefahrenbereich
2 Rückzugsgweg
3 Fällrichtung

Fällen

WARNING! Wir raten unerfahrenen Anwendern davon ab, einen Baumstamm mit einer Schienenlage zu fällen, die kleiner ist als der Stammdurchmesser!

Gefällt wird mit drei Sageschnitten. Zuerst wird eine Kerbe geschritten, d.h. ein Schnitt von oben und ein Schnitt von unter, dann wird der eigentliche Fällschnitt gesagt. Wenn diese Sageschnitte richtig ausgeführten werden, kann man die Fällrichtung sehr eigenen bestimmen.

Kerbe

Beim Schneiden einer Kerbe mit dem Sageschnitt von oben beginnen. An der Fällrichtungsmarkierung der Säge (1) ein entferntes Ziel im Gelände anvisieren, wo der Baum fallen soll (2). Rechts vom Baumstamm, hinter der Säge stehen und mit ziehender Kette sagen.

Dann einen Sageschnitt von unter machen, der einzel auf den Sageschnitt von oben trifft.

Die Schnittiefe der Kerbe soll etwa 1/4 des Stammdurchmessers und der Winkel zwischen dem oberen und unteren Schnitt mindestens 45^ betragen. Der Schnittpunkt der beiden Schnitte wird als Kerbschnittlinie bezeichnet. Die Kerbschnittlinie soll exakt horizontal verlaufen und gleichzeitig einen rechten Winkel (90^) zur Fallrichtung bilden.

Fällschnitt

Der Fällschnitt wird von der anderen Seite des Stammes ausgeführten und muss absolut horizontal verlaufen. Links vom Baumstamm stehen und mit ziehender Kette sagen. Den Fällschnitt etwa 3-5 cm (1,5-2 Zoll) oberhalb der Horizontalebene des Kerbschnitts anbringen.

Die Rindenstütze (falls montiert) hinter dem Brechmaß ansetzen. Mit Vollgas sagen und mit der Sägekette/ Führungsschiene langsam in den Baumstamm schneiden. Aufpassen, ob sich der Baumstamm entgegenegasetzt zur Fällrichtung bewegt. Einen Fällkeil oder einen Fällheber in den Fällschnitt schiben, sobald die Schnitttiefe dies gestattet.

Der Fällschnitt soll parallel zur Kerbschnittlinie abschieden, so dass der Abstand zwischen beiden Schnitten mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesagte Teil des Stamm wird als Brechmaß bezeichnet.

Das Brechmaß Funktioniert wie ein Scharnier, das die Richtung des fallenden Baumstamms bestimmt.

Man verliert vollig die Kontrolle über die Fallrichtung des Baumes, wenn das Brechmaß zu Klein oder durchgesagt ist oder wenn Kerb- und Fällschnitt an falscher Stelle ausgeführten wurden.

Wenn Kerb- und Fällschnitt ausgewührt sind, soll der Baum von selbst oder mit Hilfe von Fällkeil oder Fällheber fallen.

Wir empfehlen eine Führungsschienenlänge zu benutzten, die größter ist als der Stammdurchmesser, sodass Kerb- und Fällschnitt mit einem sog.einfachen Sageschnitt ausgeführten werden können. Siehe die Anweisungen unter der Überschrift Technische Daten hinsichtlich der Schierenlängen, die für Ihr Motorsagenmodell empfohlen werden.

Es gibt Methoden zum Fällen von Bäumen, deren Stammdurchmesser größter ist als die Führungsschienenläge. Bei solchen Methoden besteht große Gefahr, dass der Rückschlagbereich der Führungsschiene mit einem Gegenstand in Berührung kommt.

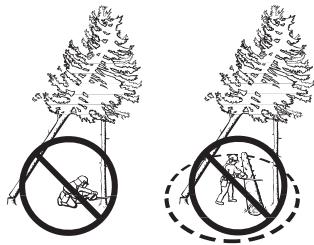

Vorgehen bei einer mißgläckten Fällung Herunterholen eines gefällten und festgeklemmten Baumstamms

Esistsehrgefahrlich,einen Baum zu entfernender sich beimFällervergangenhat.EsbestheitsehrgroBe Unfallgefahr.

Niemals den Baum sagen, auf den sich ein anderer gefällter Baum stützt.

Niemals im Gefahrenbereich von hangenden, festgeklemmten Bäumen arbeiten.

Am{sicherstenist die Benutzung einerWinde.

Am Traktor

Tragbar

Sagen in Baumstammen und Åsten, die unter Spannung stehen

Vorbereitungen: Versuchen Sie Herauszufinden, in welche Richtung die Spannung wirkt und wo die Bruchstelle liegt (= die Stelle, an der das Holz brechen wurde, wenn die Spannung zusätzlich erhöht wurde).

Überlegen Sie, wie die Spannung am sichersten beseitigt werden kann, und ob Sie dies schaffen. Ist die Situation zu kompliziert, gibt es nur eine sichere Methode)namlich anstelle der Motorsage eine Winde zu benutzten.

Allgemein gilt:

Stellen Sie sich an eine Stelle, an der Sie nicht Gefahr laufen, getroffen zu werden, wenn der Baumstamm/Ast von der Spannung befreit wird.

Machen Sie einen oder mehrere Sageschnitte an oder in der Nähe der Bruchstelle. So tief sagen und so viele Schnittte machen wie erforderlich sind, um die Spannung im Baumstamm/Ast so zu lösen, dass der Baumstamm/Ast an der Bruchstelle bricht.

Einen Baumstamm, der unter Spannung stehen, nie ganz durchsagen!

Muss der Baum/Ast durchsagrt werden, sind zwei oder drei Schnitte im Abstand von 3 cm und mit einer Tiefe von 3-5 cm vorzunehmen.

Fortfahren und tiefer sagen, bis sich die Spannung und Verklemmung des Baums/Astes lost.

Ist die Spannung gelockert, den Baum/Ast von der gegenüberliegenden Seite sagen.

Vorbeugende Maßnahmen gegen Rückschlag

WARNING! Ein Rückschlag kann blitzschnitt, plötzlich und sehr kraftvoll auften. Motorsäge, Führungsschiene und Sägekette können auf den Anwender zu geschleudert werden. Ist die Sägekette in Bewegung, wenn sie den Anwender trifft, konnen schwere und)sagar lebensgefährliche Verletzungen verursacht werden.Deshalb ist es wichtig zu wisen, wie ein Rückschlag verursacht wird, und wie er durch Vorsicht und die richtige Sägetechnik vermieden werden kann.

WasisteinRuckschlag?

Rückschlag ist die Bezeichnung für eine plötzliche Reaktion, bei der Motorsäge und Führungssschiene von einem Gegenstand zureckprallen, der mit einem Teilstück der Führungssschienenspitze in Berührung gekommen ist, dem sogenannten Rückschlagbereich.

Ein Rückschlag ist immer in Richtung der Führungssschiene gezählt. Am früigsten erfolgt der Stoß von Motorsäge und Führungssschiene nach oben und nach hinten zum Anwender. Rückschläge erfolgen aber auch in andere Richtungen, je nachdem in welcher Stellung sich die Motorsäge in dem Augenblick befindet, in dem der Rückschlagbereich mit einem Gegenstand in Berührung kommt.

Ein Rückschlag kann nur eintreffen, wenn der Rückschlagbereich einen Gegenstand berührt.

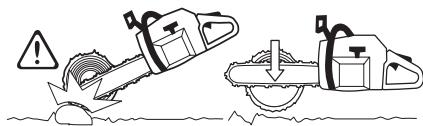

Entasten

WARNING! Die meisten Rückschlagunfälle reeignen sich beim Entasten. Nicht den Rückschlaggefahrsector der Führungsschiene nutzen! AuBerst vorsichtig vorgehen und vermeiden, dass die Führungsschienenspitze in Kontakt mit dem Stamm, anderen Aster den Gegenständen kommt. AuBerst vorsichtig vorgehen bei unter Spannung stehenden Asten. Sie konnen zurückfedern und dazu führen, dass der Bediener die Kontrolle verliert und sich verletzt.

Sorgen Sie davon, dass Sie sichere gehen und stehen können! Arbeitsen Sie von der linken Seite des Stammes aus. Arbeitsen Sie so nahe wie möglich an der Motorsäge, dann haben Sie die beste Übersicht. Nach Möglichkeit soll das Gewicht der Säge auf dem Stamm ruhen.

Ändern Sie ihren Standort nur, wenn sich der Stamm zwischen Ohnen und der Motorsäge befindet.

Ablängen des Stamms in Stammabschnittte

Siehe die Anweisungen unter der Überschrift Grundlegende Sägetechnik.

Allgemeines

Der Bedieneroridaur dieWartungs-undServicearbeiten ausfuhren,die in dieser Bedienungsanleitung beschrieben sind.GröBereEingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

Vergasereinstellung

Ihr Husqvarna-Produkt wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase konstruiert und hergestellt.

AutoTune

Wenn der Motor mit AutoTune versehen ist, entfält die manuelle Einstellung der H- und L-Nadeln des Vergasers sowie der T-Schraube. Beide Nadeln und die T-Schraube sind entftern. AutoTune ist eine elektronische Funktion, die den Vergaser stets optimal einstellt.

Funktion

Die Motordrehzahl wird mit Hilfe des Gashebels über den Vergaser geregelt. Im Vergaser werden Luft und Kraftstoff gemischt. Dieses Kraftstoff-Luft-Gemisch ist regulierbar.
Die automatische Vergasereinstellung sorgt für die kontinuierliche Anpassung des Motors an die aktuellen Verhältnisse, wie z. B. Klima, Höhe ü. d. M., verwendete Kraftstoff- und Zweitaktörsorte. Diese Funktion wird von AutoTune gesteuet.

Voraussetzungen

ACHTUNG! In der Zündanlage befindet sich ein integrierten Drehzahlbegrenzer, der verhindert, dass die Motordrehzahl 13600 U/min überschreitet. Beim Aktivieren des Drehzahlbegrenzers ertont das gleiche Gerausch wie beim Viertakten der Motorsäge.

Richtig eingestellter Vergaser

Mit korrekt eingestelltem Vergaser beschleunigt die Maschine, ohne zu zögen, und lauft bei Vollgas etwas im Viertakt. Außer demarf sich die Kette im Leerlauf nicht drehen.

Kontrolle, Wartung und Service der Sicherheitsausrüstung der Motorsäge

Hinweis! Für alle Service- und Reparaturarbeiten am Gerät ist eine spezielle Ausbildung erforderlich. Dies gilt besonderss für die Sicherheitsvorrichtungen des Geräts. Besteht das Gerät eine der nachstehend aufgeführten Kontrollen nicht, empfehlen wir, eine Serviceworkstatt aufzusuchen.

Kettenbremse mit Handschutz

Kontrolle der Bremsbandabnutzung

Reinigen Sie die Kettenbremse und Kupplungstrommel von Spanen, Harz und Schmutz. Verschmutzung und Abnutzung beeinträchtig den Bremsfungkation.

Regelmäßig kontrollieren, ob die Bremsbanddicke an der am stärksten abgenutzten Stelle noch mindestens 0,6 mm beträgt.

Kontrolle des Handschutzes

Kontrollieren, ob der Handschutz unbeschädigt ist, er darkeine sightbaren Defekte wie z.B. Risse aufweisen.

Den Handschutz nach vorn und wieder zurück führen, um zu kontrollieren, aber er sich leicht bewegen{lasset und an seinem Gelenk im Kupplungsdeckel fest verankert ist.

Kontrolle der Trägheitsfunktion

Die Motorsäge mit abgeschaltetem Motor über einen Baumstumpf oder einen anderen stabilen Gegenstand halten. Vorderen Handgriff loslassen und die Motorsäge durch ihr eigenes Gewicht auf den Baumstumpf fallen halten, mit einer Drehung um den hinteren Handgriff.

Wenn die Schienenspitze den Stubben trifft, soll die Bremse auslösen.

Kontrolle der Bremswirkung

Die Motorsäge auf stablem Untergrund abstellen und starten. Dafür sorgen, dass die Sägekette nicht mit dem Erdboden oder einem anderen Gegenstand in Berührung kommt. Siehe die Anweisungen unter der Überschrift Starten und Stoppen.

Halten Sie die Motorsäge mit festem Griff, in dem Sie die Handgriffe fest mit Daumen und Fingern umschließen.

Geben Sie Vollgas und betätigten Sie die Kettenbremse, in dem Sie das linke Handgelenk gegen den Handschutz drehen. Lassen Sie den vorderen Handgriff nicht los. Die Kette soll sofort stoppen.

Gashebelsperre

• Kontrollieren, ob der Gashebel in Leerlaufstellung gesichert ist, wenn sich die Gashebelsperre in Ausgangsstellung befindet.

Die Gashebelsperre eindrücken und kontrollieren, ob sie in die Ausgangsstellung zurückkehrt, wenn sie losgelassen wird.

• Kontrollieren, ob Gashebel und Gashebelsperre mit dem dazugehörigen Rückzugfedersystem keinlich Funktionieren.

Die Motorsäge starten und Vollgas geben. Gashebel losklassen und kontrollieren, ob die Kette stoppt und still stehenbleibt. Dreht sich die Kette, wenn der Gashebel in Leerlaufstellung stehen, muss die Leerlaufeinstellung des Vergasers kontrolliert werden.

WARTUNG

Kettenfänger

Kontrollieren, ob der Kettenfänger unbeschädigt ist und im Motorsägenkorper festsitzt.

Rechtshandschutz

Kontrollieren, ob der Rechtshandschutz sich in einwandfreiem Zustand befindet und keine sightbaren Defekte wie z.B. Risse aufweist.

Antivibrationsystem

Die Antivibrationselemente regelmäß auf Risse und Verformungen überprüfen.

Kontrollieren, ob die Antivibrationselemente zwischen Motoreinheit und Handgriffeinheit fest verankert sind.

Stoppschalter

Den Motor starten und kontrollieren, ob der Motor stoppt, wenn der Stoppschalter in Stopstellung geführt wird.

Schalldampfer

Niemals ein Gerät mit defektem Schalldämpfer benutzen.

Regelmäßig kontrollieren, ob der Schalldämpfer fest am Gerät montiert ist.

Bestimmte Schalldämpfer sind mit einem speziellen Funkenfangnetz ausgerüstet. Ist Ihr Gerät mit einem derartigen Schalldämpfer ausgestattet, so ist das Netz einmal wochentlich zu saubern. Dies geschiett am besten mit einer Stahlbürste. Bei Verstopfung des Netzes lauft der Motor heiß, was schwere Motorschäden zur Folge haben kann.

Hinweis! Weist das Netz Schäden auf, muss es ausgewechselt werden. Bei verschmutztem Netz wird das Gerät überhützt, was zu Schäden an Zylinder und Kolben führt. Verwendten Sie Ihr Gerät nicht, wenn der Schalldämpfer in schlechtem Zustand ist. Benutzen Sie

WARTUNG

keinen Schalldampfer ohne oder mit defektem Funkenfangnetz.

Der Schalldämpfer hat die Aufgabe, den Schallpegel zu dampfen und die Abgase vom Anwender weguleiten. Die Abgase sind hei und konnen Funken enthalten, die einen Brand verursachen können, wenn die Abgase auf trockenes und brennbares Material gerichtet werden.

Startvorrichtung

WARNING! Die Rückzugfeder liegt vorgespannt im Startergehause und kann bei unvorsichtiger Handhabung hersausschnellen und Verletzungen verursachen.

Beim Austausch von Startfeder oder Startseil große Vorsicht walten halten. Schutzbrille und Schutzhandschuhe trag.

Austausch eines gerissenen oder verschlussenen Startseiles

Die Befestigungsschrauben, durch die die Startvorrichtung am Kurbelgehause befestigt ist, losen, und die Startvorrichtung abnehmer.

Das Seil etwa 30~cm Herausziehen und in die Aussparung in der Außenkante der Seilrolleziehen. Die Rückzugfeder durch langsames Rückwartsdrehen der Rolle nullstellen.

Die Schraube in der Mitte der Seilrolle losen und die Rolle entfernen. Ein neuen Startseil einziehen und in der Rolle befestigen. Etwa 3 Wicklungen um die Seilrolle legen. Die Seilrolle so gegen die Rückzugfeder montieren, dass das Ende der Rückzugfeder in der Seilrolle eingehakt ist. Die Schraube in der Mitte der Seilrolle montieren. Das Startseil durch die Locher in Startergehause und Startgriffziehen. Dann das Seil mit einem festen Knoten sichern.

Spannen der Rückzugfeder

Startseil aus der Aussparung in der Seilrolle herausnehmen und die Seilrolle etwa 2 Umdrehungen (im Uhrzeigersinn) drehen.

Hinweis! Kontrollieren, ob sich die Seilrolle noch mindestens 1/2 Umdrehung drehen latent, wenn das Startseil ganz herausgezogen ist.

Austausch einer gebrochenen Rückzug feder

• Die Seilrolle hochheiten. Siehe die Anweisungen unter der Überschrift Austausch eines gesessenen oder verschlussenen Startseils.
  Die Rückzugfeder, die in der Seilrolle sitzt, demontieren, indem die Seilrolle mit der Innenseite nach unten keinig gegen die Werkbank geklopt wird. Wenn die neue Feder beim Einlagen hersauspringt, ist sie von außen und zur Mitte hin aufzwickeln.
  Die Rückzugfeder mit dunnflüssigem Öl schmieren. Die Seilrolle montieren und die Rückzugfeder spannen.

Montage der Startvorrichtung

• Vor dem Einbau der Startvorrichtung Startseil Herausziehen und die Startvorrichtung gegen das Kurbelgehäuse legen. Danach das Startseil langsam darüberklassen, damit die Starterklien in die Seilrolle eingreifen.
  Die Befestigungsschrauben der Startvorrichtung fest anziehen.

Luftfilter

Luftfilter regelmäßig von Staub und Schmutz reinigen, zur Vermeidung von:

Vergaserstörungen
Startschwierigkeiten
Leistungsminderung
Unnötigem Verschleiß der Moterteile.
- Unnormal hohem Kraftstoffverbrauch.

• Vor dem Ausbau des Luftfilters ist der Luftfilterdeckel zu entfernen. Beim Wiedereinbau daraufuf achten, dass der Luftfilter vollig dicht am Filterhalter anliegt. Filter ausschütteln oder abbürsten.

Eine gründlichere Reinigung erfolgt durch Auswaschen des Filters in Seifenwasser.

Ein Luftfilter, der länger Zeit verwendet wurde, wird Nie vollkommen sauber. Der Luftfilter ist davon in regelmäßigen Abständen auszuwechseln. Beschädigte Filter sind immer auszuwechseln.

Eine Motorsäge von HUSQVARNA kann mit verschieden Luftfiltertypen versehen werden, je nach Arbeitsbedingungen, Wetterlage, Jahreszeit usw. Fragen Sie ihren Fachhandlor um Rat.

Zündkerze

Der Zustand der Zündkerze wird durch folgende Faktoren verschlechtert:

Falsch eingestellter Vergaser.
- Falsche Ölmenge im Kraftstoff (zuviel Öl oder falsche Ölsorte).
Verschmutzter Luftfilter.

These Faktoren verursachen Beläge an den Elektroden der Zündkerze und können somit zu Betriebsstörungen und Startschwierigkeiten führen.

Bei schwacher Leistung, wenn das Gerät schwer zu starten ist oder im Leerlauf ungleichmäßig lauft, immer zuerst die Zündkerze prufen, bevor andere Maßnahmen eingeleitet werden. Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prufen, ob der Elektrodenabstand 0,5 mm beträgt. Die Zündkerze ist nach ungebung einem Monat in Betrieb oder bei Bedarf öfter auszuwechseln.

Hinweis! Stets den vom Hersteller empfohlenen Zündkerzentyp verwenden! Eine ungeeignete Zündkerze kann Kolben und Zylinder zerstören. Dafür sorgen, dass die Zündkerze eine sog. Funkentstörung hat.

Schmierung des Umlenksterns der Führungsschiene

Der Umlenkstern der Führungsschiene ist beim Tanken immer zu schmieren. Für diesen Zweck sind eine spezielle Fettspritze und Lagerfett vongreater Qualität zu verwenden.

Schmierung des Nadellagers

Die Kupplungstrommel ist mit einem Nadellager an der Abtriebswelle verehen. Dieses Nadellager ist regelmäß zu schmieren (einalmal proWoche).

Zum Schmieren den Kupplungsdeckel durch Losen der beiden Führungsschienen muttern ausbauen. Die Säge mit der Kupplungstrommel auf die Seite legen.

Zum Schmieren Motorol in die Mitte der Kupplungstrommel tropfen, bzw. die Kupplungstrommel drehen.

Einstellen der Ölpumpe

Die Ölpumpe ist einstellbar. Zum Einstellen wird die Schraube mit einem Schraubenzieher oder Kombischlüssel gedreht. Bei Lieferung der Maschine ist die Schraube 1 Umdrehung geöffnet. Drehen der Schraube im Uhrzeigersinn verringgert den Oldurchfluss, Drehen gegen den Uhrzeigersinn erhöht den Durchfluss.

Empfohlene Position:

Schiene -15": 1 Umdrehung ab Verschlussposition.

Schiene 15"-18": 2 Umdrehungen ab Verschlussposition.

Schiene 18"-24": 3 Umdrehungen ab Verschlussposition.

Schiene 24"-: 4 Umdrehungen ab Verschlussposition.

These Empfehlung gilt nur für Husqvarna-Kettenöl, bei anderen Ölmarken ist der Oldurchfluss um eine Stufe zu erhöhen.

WARNING! Beim Einstellen muss der Motor abgestellt sein.

Kuhlsystem

Damit die Betriebstemperatur so niedrig wie möglich bleibt, ist das Gerät mit einem Kühlsystem ausgestattet. Das Kühlsystem besteht aus folgenden Komponenten:

1 Luftseinlass in der Startvorrichtung.
2 Luftleitblech.
3 Geblaseflugel des Schwungrads.
4 Kuhlrippen des Zylinders.
5 Zylinderdeckel (leitet die Kuhlluft zum Cylinder).

Das Kuhlsystem einmal pro Woche mit einer Bürste reinigen, bei schwierigen Verhältnissen offen. Eine Verschmutzung oder Verstopfung des Kuhlsystems führt zur Überhitzung des Gerätes, die Schäden an Zylinder und Kolben zur Folge haben kann.

Hinweis! Das Kühlsystem einer Motorsäge mit Katalysator ist tätig ch zu reinigen. Bei einer Motorsäge mit Katalysator ist dies besonders wichtig, da die hohen Abgastemperaturen eine besonders effektive Kuhlung des Motors und der Katalysatoreinheit erforderlich machen.

Zentrifugalreinigung "Air Injection"

Unter Zentrifugalreinigung ist Folgenden zu verstehen: Die ganze Luft zum Vergaser kommt durch die Startvorrichtung. Schmutz und Staub werden vom Kuhlgeblase abzentrifugiert.

WICTIG! Um die Funktion der Zentrifugalreinigung aufrecht zu erhalten, muss diese regelmäßig gewartet

und gepflegt werden. Den Luftinlass der Startvorrichtung, die Geblaseflugel des Schwunggrads, den Raum um das Schwungrad, das Ansaugrohr und den Vergaserrbaum reinigen.

Benutzung im Winter

Beim Einsatz der Maschine bei Käte und Schnee können Betriebsstörungen auftreten, die folgende Ursachen haben können:

Zuniedrige Motortemperatur.
Eisbildung am Luftfilter sowie Einfrieren des Vergasers.

Es sind davon besondere Maßnahmen erforderlich:

Die Ansaugluft zum Vergaser durch Nutzung der Wärme des Zylinders vorwärmen.
Die Luftzufahr zur Startvorrichtung verringern; dadurch erhöht sich die Betriebstemperatur des Motors.

Gemäß der Abbildung mit einem Messer ein Loch aufschniden.

Winterklappe am Zylinderdeckel anbringen.

WARTUNG

Bei Temperatures von 0^ oder niedriger:

Die Winterklappe von A nach B bewegen, sodass vorgewärme Luft vom Zylinder in den Vergaserraum stromen kann und eine Vereisung beispisse des Luftfilters verhindert. Bei Montage der Winterklappe in Position B wird die Zentrifugalreinigungsdüse blockiert. Diese Maßnahme macht dichtere Reinigungssintervalle des Luftfilters erforderlich.

Bei Temperatures von -5^ oder kälter:

Für den Betrieb bei strenger Kälte oder bei Pulverschnee gibt es einen speziellen Deckel zur Montage am Startergehause. Diese vermindert die Kühlluft und verhindert das Einsatzen größer Schneemengen.

ACHTUNG! Ist ein spezieller Wintersatz montiert oder wurden temperatursteigernde Maßnahmen vorgenommen, so müssen diese Modifikationen vor der Anwendung bei normalen Temperaturen wieder rückgangig gemacht werden. Ansonsten besteht die Gefahr, dass das Gerät überhjtzt wird, was schwere Motorschädien verursachen kann.

WICTIG! Alle Wartungsmaßnahmen, die in dieser Anweisung nicht erwähnt sind, müssen von einem Service-Fachhändler ausgeführten werden.

Beheizte Handgriffe

576XPG AutoTune

Bei Modellen mit der Bezeichnung XPG ist sowohl der vordere Griffbügel als auch der hintere Handgriff mit elektrischen Heizschleifen versehen. Diese werden von einem in die Motorsäge eingebauten Generator mit Strom versorgt.

WARTUNG

Wartungsschema

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben.

Tägliches Wartung	Wöchentliche Wartung	Monatliche Wartung
Das Gerät äußlich reinigen.	Bei Motorsägen ohne Katalysator die Kühlanlage wochentlich prüfen.	Bremsband an der Kettenbremse auf Verschleib kontrollieren.Austauschen, wenn weniger als 0,6 mm an der am stärkstenverschissenen Stelle vorhanden ist.
Die Bestandteile des Gashebels Teile auf Funktionssicherheit prüfen.(Gassperre und Gashebel).	Startvorrichtung, Startseil und Rückzugfeder kontrollieren.	Kupplungszentrum,Kupplungstommel undKupplungsfeder auf Verschleibüberprüfen.
Kettenbremse reinigen und auf Funktionssicherheit prüfen. Den Kettenfänger auf Beschädigungen hin kontrollieren, bei Bedarf austauschen.	Sicherstellen, dass die Dämpfungselemente nicht beschädigt sind.	Zündkerze reinigen.Elektronenabstand prüfen und ggf. auf 0,5 mm einstellen.
Die Schiene tätig wenden, damit sie gleichmäßig abgenutzt wird. Das Schmierungsloch in der Schiene kontrollieren; es darf nicht verstopft sein. Die Kettennutt reinigen. Bei Schienen mit Umlenkstern den Stern schmieren.	Lager der Kupplungstommel schmieren.	Vergaser äußlich reinigen.
Kontrollieren, ob Schiene und Kette ausreichend mit Öl versorgt werden.	Falls erforderlich, Grate an den Schienenseiten planfeilen.	Kraftstofffilter und -schlauch kontrollieren. Bei Bedarf austauschen.
Die Sägekette in Bezug auf sichtbare Risse in Nieten und Gliedern untersuchen, ob die Kette steif ist oder Nieten und Glieder außergewöhlichen Verschleißen aufweisen. Bei Bedarf austauschen.	Das Funkenfängernetz des Schalldämpfers reinigen oder austauschen.	Kraftstofftank leeren und innerein reigen.
Kette scharfen und auf Spannung und Zustand prüfen. Kettenantriebsrad auf Verschleiß kontrollieren, bei Bedarf austauschen.	Vergaserraum reinigen.	Öltank leeren und innerein reigen.
Den Luftinlass der Startvorrichtung reinigen.	Luftfilter reinigen. Bei Bedarf austauschen.	Alle Kabel und Anschlüsse kontrollieren.
Schrauben und Muttern nachziehen.
Die Funktion des Stopschalters kontrollieren.
Sicherstellen, dass von Motor, Tank oder Kraftstoffleitungen kein Kraftstoff ausländ.
Bei Motorsägen mit Katalysator die Kühlanlage tätig prüfen.

Technische Daten

	570 AutoTune	576XP/XPG AutoTune
Motor
Hubraum, cm3	68	73,5
Bohrung, mm	49	51
Hublänge, mm	36	36
Leerlaufdrehzahl, U/min	2700	2700
Leistung, kW/ U/min	3,6/9600	4,2/9600
Zündanlage
Zündkerze	NGK BPMR 7A/ Champion RCJ 7Y	NGK BPMR 7A/ Champion RCJ 7Y
Elektrodenabstand, mm	0,5	0,5
Kraftstoff- und Schmiersystem
Kraftstofftank, Volumen, Liter	0,7	0,7
Leistung der Ölpumpe bei 9000 U/min, ml/min	5-22	5-22
Öltank, Volumen, Liter	0,40	0,40
Ölpumpe, Typ	Automatisch	Automatisch
Gewicht
Motorsäge ohne Führungsschiene und Kette und mit leeren Tanks, kg	6,8	6,8
Gerauschemissionen (siehe Anmerkung 1)
Gemessene Schallleistung dB(A)	114	114
Garantierte Schallleistung LWA dB(A)	116	116
Lautstärke (siehe Anmerkung 2)
Äquivalenter Schalldruckwert am Ohr des Bedieners, dB (A)	105	105
Äquivalente Vibrationspegel, a hveq (siehe Anmerkung 3)
Vorderer Handgriff, m/s2	3,2	2,9
Hinterer Handgriff, m/s2	3,4	3,6
Kette und Schiene
Standard-Führungsschiene, Zoll/cm	18"/46	18"/46
Empfohlene Schienenlängen, Zoll/cm	15-28"/38-71	15-28"/38-70
Effektive Schnittlänge, Zoll/cm	14-27"/35-69	14-27"/35-68
Teilung, Zoll/mm	3/8" /9,52	3/8" /9,52
Dicke der Treibglieder, Zoll/mm	0,058/1,5	0,058/1,5
Antriebsradtyp/Anzahl Zähne	Rim/7	Rim/7
Kettengeschwindigkeit bei Vollgas, m/s	21,4	21,4

Anmerkung 1: Umweltbelastende Gerauschemission gemessen als Schalleistung (L_WA) gemäß EG-Richtlinie 2000/14/EG.

Anmerkung 2: Äquivalente Schalldruckpegel, nach der ISO-Norm ISO 22868, werden berechnet als die zeitgewichtete energetische Summe der Schalldruckpegel bei verschiedenen Betriebsarten. Die typische Ausbreitungsklasse für einen äquivalenten Schalldruckpegel ist eine standardmäßige Ausbreitung von 1 dB (A).

Anmerkung 3: Äquivalente Vibrationspegel, nach der ISO-Norm ISO 22867, werden berechnet als die zeitgewichtete energetische Summe der Vibrationspegel bei verschiedenen Betriebsarten. Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 1m / s^2

Führungsschienen- und Kettenkombinationen

Die nachfolgenden aufgeführten Schneidausrüstungen werden für das Modell Husqvarna Husqvarna 570 AutoTune, 576XP AutoTune und 576XPG AutoTune empfohlen.

Führungsschiene				Sägekette
Länge, Zoll	Teilung, Zoll	Nutbreite, mm	Max. Anzahl Zähne des Umlenksterns	Typ	Länge, Treibglieder (st)
15	3/8	1,5	11T	Husqvarna H42	56
16	3/8	1,5			60
18	3/8	1,5			68
20	3/8	1,5			72
24	3/8	1,5			84
28	3/8	1,5			92

Feilen und Schärflehren der Sägekette

inch/mm					inch/mm
H42	7/32" /5,5	55°	25°	10°	0,025"/0,65	5056981-01	5056981-07

EG-Konformitätserklarung (nur für Europa)

Wir, Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklaren hiermit unsere alleinige Haftung darauf, dass die Motorsägen für forsttechnische Anwendungen der Modelle Husqvarna 570 AutoTune, 576XP

AutoTune und 576XPG AutoTune, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

• vom 17. Mai 2006 „Maschinen-Richtlinie" 2006/42/EG
• vom 15. Dezember 2004 "über elektromagnetische Verträgelichkeit" 2004/108/EWG.
• vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG.

Für Information betreffend die Gerauschemissionen, siehe das Kapitel Technische Daten. Folgende Normen wurden angewendet: EN ISO 12100-2:2003, CISPR 12:2005, EN ISO 11681-1:2004

Die angemeldete Prüfstelle: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Antikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführrt. Die Prüfnachweise über die EG-Typenprüfung gemäß Anlage IX haben die Nummern: 0404/09/2084.

Weiterhin hat SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Schweden, die Übereinstimmung mit der Anlage V zur Richtlinie des Rates vom 8. Mai 2000 "über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG bestätigt. Die Prüfzertifikate haben die Nummern: 01/161/088 - Husqvarna 570 AutoTune, 01/161/087 - 576XP AutoTune, 576XPG AutoTune.

Die gelieferte Motorsäge entspricht dem Exemplar, das der EG-Typenprüfung unterzogen wurde.

Huskvarna, den 26. August 2010

Bengt Frögelius, Entwicklungslieiter Motorsäge (Bevollmächtiger Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Technische gegevens 119

Zaagblad- en hettingcombinations 120

Rechterhandbescherming

Als de fettingsmering nicht werkt:

Rechterhandbescherming
