ZH506Te - Projektor OPTOMA - Kostenlose Bedienungsanleitung

Produkttyp	DLP-Laser-Videoprojektor
Marke	Optoma
Modell	ZH506Te
Native Auflösung	WUXGA (1920 x 1200)
Helligkeit	6000 ANSI-Lumen
Kontrastverhältnis	300.000:1
Lichtquelle	Laser-Phosphor, Lebensdauer bis zu 20.000 Stunden
Abmessungen (L x B x H)	405 x 340 x 150 mm
Gewicht	8,5 kg
Stromversorgung	100-240 V AC, 50/60 Hz, Verbrauch 500 W (max)
Trapezkorrektur	Vertikal und horizontal
Zoom und Fokus	Motorisiert
Lens Shift	Ja, vertikal und horizontal
Anschlüsse	HDMI (x2), VGA, USB, RJ45, RS232, 3D Sync
3D-Funktionen	3D-kompatibel (erfordert aktive Brillen)
Wartung	Regelmäßige Reinigung des Luftfilters
Sicherheit	Passwortsperre, Bewegungsdetektion
Ersatzteile und Reparierbarkeit	Luftfilter, Fernbedienung, Staubschutzabdeckung
Garantie	3 Jahre (gemäß Bedingungen)

Häufig gestellte Fragen - ZH506Te OPTOMA

Wie schalte ich den Optoma ZH506Te Projektor ein und aus?

Drücken Sie die Power-Taste am Projektor oder an der Fernbedienung. Zum Ausschalten drücken Sie zweimal auf Power oder halten Sie sie gedrückt.

Was ist der empfohlene Projektionsabstand?

Der Abstand hängt von der gewünschten Bildgröße ab. Konsultieren Sie die Projektionstabelle in der Anleitung. Für ein 100-Zoll-Bild rechnen Sie in der Regel mit etwa 2,5 bis 3 Metern.

Wie schließe ich einen Computer an den Projektor an?

Verwenden Sie ein HDMI- oder VGA-Kabel (je nach PC). Schließen Sie ein Ende am Projektor, das andere am Computer an und wählen Sie dann die entsprechende Quelle aus.

Was tun, wenn das Bild unscharf ist?

Stellen Sie den Fokus ein, indem Sie den Fokusring am Objektiv oder über die Fernbedienung drehen. Überprüfen Sie auch den Abstand und die Schärfe der Quelle.

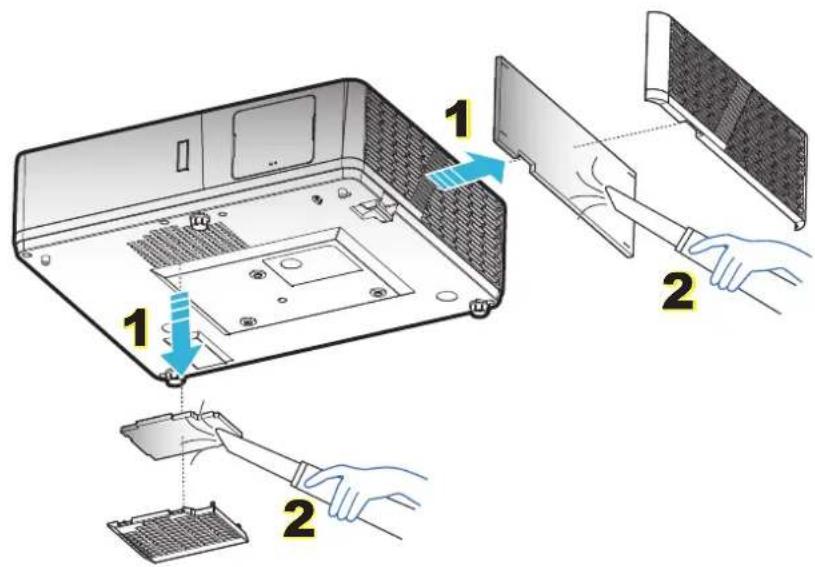

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Entfernen Sie den Filter, saugen Sie ihn vorsichtig ab oder waschen Sie ihn mit lauwarmem Seifenwasser, trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen.

Der Projektor schaltet sich nicht ein, was soll ich überprüfen?

Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Überprüfen Sie auch, ob die Passwortsperre nicht aktiviert ist.

Kann der Projektor bei Tageslicht verwendet werden?

Ja, dank seiner Helligkeit von 6000 Lumen bleibt das Bild auch in heller Umgebung sichtbar, aber eine reduzierte Beleuchtung verbessert den Kontrast.

Wie aktiviere ich den 3D-Modus?

Stellen Sie sicher, dass Sie kompatible aktive 3D-Brillen haben. Aktivieren Sie im Menü die 3D-Option und wählen Sie das Format (Side-by-Side usw.).

Wo finde ich Ersatzteile?

Kontaktieren Sie den Optoma-Kundendienst oder einen autorisierten Händler. Gängige Teile wie Fernbedienung und Filter sind online erhältlich.

Wie setze ich den Projektor auf die Werkseinstellungen zurück?

Gehen Sie zum Menü Einstellungen > Zurücksetzen und bestätigen Sie. Dadurch werden alle benutzerdefinierten Einstellungen gelöscht.

BEDIENUNGSANLEITUNG ZH506Te OPTOMA

Wichtige Sicherheitshinweise....4

Sicherheitsinformationen zur Laserstrahlung 5

Urheberrecht....6

Haftungsausschluss 6

Anerkennung von Marken 6

FCC 6

Konformitätserklärung für EU-Länder 7

WEEE 7

EINFÜHRUNG......8

Lieferumfang....8

Standardzubehör 8

Optionales Zubehör 8

Produktübersicht....9

Anschlüsse 10

Bedienfeld....12

Fernbedienung 13

AUFSTELLUNG UND INSTALLATION 14

Projektor installieren 14

Quellen mit dem Projektor verbinden 17

Projektionsbild einstellen 20

Fernbedienung in Betrieb nehmen 21

PROJEKTOR VERWENDEN 23

Projektor ein-/ausschalten 23

Eine Eingangsquelle wählen 24

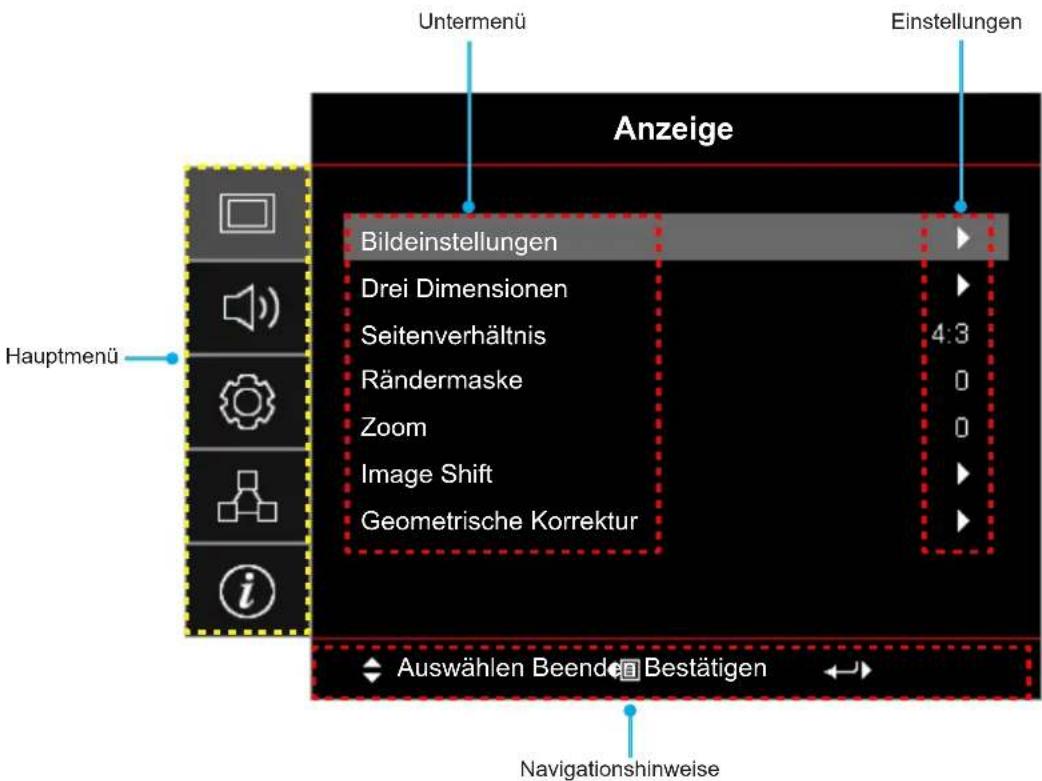

Menünavigation und -funktionen 25

OSD-Menübaum....26

Menü Display : Bildeinstellungen.... 35

Menü Anzeige Drei Dimensionen 38

Menü Anzeige Seitenverhältnis 39

Menü Anzeige Rändermaske 44

Menü Anzeige Zoom 44

Menü Anzeige Image Shift 44

Geometriekorrektur-Menü anzeigen 44

Menü Audio Stumm 45

Menü Audio Lautstärke 45

Menü Audio: Audioeingang....45

Audio / mic input-Funktionsmenü 45

Menü Setup Projektion 46

Menü Setup Bildschirmtyp.... 46

Menü Setup Stromeinstellungen 46

Menü Seutp Sicherheit 47

Menü Einstellung: HDMI Link Einstellungen.... 47

Menü Setup Testbild 47

Menü Setup : Werkseinstellungen.... 48

Menü Setup Projektor-ID 48

12V Trigger-Menü einrichten 48

Menü Setup Optionen.... 48

OSD zurücksetzen-Menü einrichten 49

Netzwerk-LAN-Menü 50

Netzwerksteuerung-Menü 51

Menü SETUP > Netzwerk: Control Settings 52

Menü Infos....57

WARTUNG 58

Staubfilter installieren und reinigen 58

ZUSÄTZLICHE INFORMATIONEN 59

Kompatible Auflösungen.... 59

Bildgröße und Projektionsabstand....62

Projektorabmessungen und Deckenmontage 65

IR-Fernbedienungscodes 66

Problemlösung....68

Warnanzeigen 70

Technische Daten....71

Optoma-Niederlassungen weltweit....72

SICHERHEIT

	Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter “gefährlicher Spannung” innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen.
	Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen.

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch.

Wichtige Sicherheitshinweise

- Blicken Sie nicht in den Strahl, RG2.

Blicken Sie wie bei allen hellen Lichtquellen nicht direkt in den Strahl, RG2 IEC 62471-5:2015.

• Blockieren Sie keine Belüftungsöffnungen. Um einen zuverlässigen Betrieb des Projektors sicherzustellen und den Projektor vor Überhitzung zu schützen, platzieren Sie den Projektor bitte an einem ausreichend belüfteten Ort. Stellen Sie das Produkt beispielsweise nicht auf ein Bett, Sofa, einen Teppich oder eine andere ähnliche Oberfläche bzw. In einen Einbau, wie ein Bücherregal oder einen Schrank; andernfalls kann die Luftzirkulation beeinträchtigt werden.
• Setzen Sie den Projektor zur Reduzierung von Brand- oder Stromschlaggefahr weder Regen noch Feuchtigkeit aus. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. Heizkörpern, Heizungen, Öfen und sonstigen Wärmequellen inklusive Verstärkern.
• Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein.

- Verwenden Sie das Gerät nicht unter den folgenden Umständen:

– In extrem heißer, kalter oder feuchter Umgebung.

(i) Stellen Sie sicher, dass die Umgebungstemperatur innerhalb des Bereichs von 5 °C bis 40 °C liegt
(ii) Die relative Luftfeuchte sollte 10 bis 85 % betragen

– In besonders staubiger und schmutziger Umgebung.
– Platzieren des Produktes in der Nähe von Geräten, die starke Magnetfelder erzeugen.
– Im direkten Sonnenlicht.

- Verwenden Sie das Gerät nicht, wenn es beschädigt oder unsachgemäß verwendet wurde. Als Beschädigung/unsachgemäße (Verwendung gilt u. a. Folgendes):

– Das Gerät ist heruntergefallen.
- Netzkabel oder Stecker wurden beschädigt.
- Flüssigkeiten wurden über dem Gerät verschüttet.
– Das Gerät war Regen oder Feuchtigkeit ausgesetzt.
– Gegenstände sind in das Gerät eingedrungen, oder irgendetwas innerhalb des Gerätes hat sich gelöst.

• Stellen Sie den Projektor nicht auf einen instabilen Untergrund. Der Projektor könnte umkippen und Verletzungen verursachen oder beschädigt werden.
• Blockieren Sie nicht das Licht, das im Betrieb aus dem Projektorobjektiv austritt. Das Licht erhitzt das Objekt und könnte schmelzen, Verbrennungen verursachen oder einen Brand auslösen.
• Versuchen Sie nicht, den Projektor zu öffnen oder zu demontieren. Es besteht die Gefahr eines Stromschlags.
• Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf.

- Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.

• Der Projektor darf nur von autorisiertem Kundendienstpersonal repariert werden.
- Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte.
- Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden.

- Der Projektor erkennt automatisch die Lebensdauer der Lichtquelle.

• Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromversorgung trennen. Lassen Sie den Projektor mindestens 90 Sekunden lang abkühlen.
  • Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen.
• Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel. Reinigen Sie das Gerät nicht mit Hilfe von Scheuermitteln, Wachsen oder Lösungsmitteln.
  • Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
• Stellen Sie den Projektor nicht an Orten auf, an denen sie Vibrationen oder Stößen ausgesetzt sein könnten.

- Berühren Sie das Objektiv nicht mit bloßen Händen.

• Entfernen Sie vor der Lagerung die Batterie(n) aus der Fernbedienung. Falls die Batterie(n) lange Zeit in der Fernbedienung bleibt, könnte(n) sie auslaufen.
• Verwenden oder lagern Sie den Projektor nicht an Orten, an denen sich Rauch von Öl oder Zigaretten befinden könnte, da sich dies negativ auf die Qualität der Projektorleistung auswirken kann.

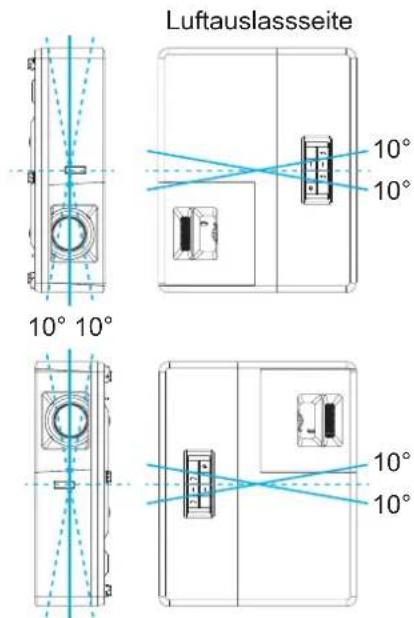

• Bitte befolgen Sie die Anweisungen zur Projektorausrichtung, da eine nicht standardmäßige Installation die Projektorleistung beeinträchtigen kann.
• Verwenden Sie eine Steckdosenleiste und/oder einen Überspannungsschutz, Da Spannungsspitzen und Stromausfälle Geräte zerstören können.

Sicherheitsinformationen zur Laserstrahlung

- Dieses Produkt ist als Laserprodukt der Klasse 1, Risikogruppe 2 von IEC 60825-1:2014 klassifiziert und stimmt zudem mit 21 CFR 1040.10 und 1040.11 als LIP (Laser-beleuchteter Projektor) der Risikogruppe 2 entsprechend der Definition in IEC 62471:2006 mit Ausnahme der Abweichungen gemäß Laserhinweis Nr. 50 vom 24. Juni 2007 überein.

IEC 60825-1:2014 CLASS 1 LASER PRODUCT RISK GROUP 2	IEC 60825-1:2014 PRODUIT LASER DE CLASSE 1 GROUPE DE RISQUE 2	IEC 60825-1:2014 1类激光产品 危险组2	IEC 60825-1:2014 1동급레이저 제품 위험그룹 2	IEC 60825-1:2014 クラス1レーザー製品 リスクグループ 2
CAUTION Possibly hazardous optical radiation emitted from this product. Do not stare at beam. May be harmful to the eye.	AVERTISSEMENT Radiation optique à danger potentiel émise parceproduit. Ne regardez pasdirectement le faisceau laser. Ceci pourrait être nocif pour votre oeil.	注意 此产品可能会产生危险光辐射。请勿直视操作光束，以免对眼睛损害。	주의 이제품으로부터 인체에 위해한 광선이 방사될 수 있음, 량원을 청면으로 바라보지 마시오, 논에 심각한 손상을 입음 수 있음.	注意 本製品より危険となり うる光放射あり。ビームをのぞき込まないこと。眼に有害となる可能性あり。

Bei Nichteinhaltung folgender Hinweise drohen ernsthafte oder sogar tödliche Verletzungen.

• Dieser Projektor hat ein integriertes Lasermodul der Klasse 4. Demontage oder Modifikationen sind sehr gefährlich und sollten niemals versucht werden.
• Jeglicher Betrieb oder jegliche Anpassung, der/die nicht spezifisch in der Bedienungsanleitung beschrieben ist, erzeugt Gefahren durch Aussetzung von Laserstrahlung.
• Öffnen oder demontieren Sie den Projektor nicht, da andernfalls die Gefahr einer Aussetzung von Laserstrahlung besteht.
• Blicken Sie nicht in den Strahl, wenn der Projektor eingeschaltet ist. Das helle Licht kann dauerhafte Augenschäden verursachen.
• Achten Sie beim Einschalten des Projektors darauf, dass niemand im Projektionsbereich in der Objektiv schaut.
• Bei Nichtbefolgung des Steuerungs-, Anpassungs- oder Bedienungsanweisungen droht die Aussetzung gefährlicher Laserstrahlung.
• Angemessene Anweisungen zu Montage, Bedienung und Wartung, einschließlich klarer Warnhinweise zur Sicherheit, vermeiden eine mögliche Aussetzung von Laserstrahlung.

Urheberrecht

Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden.

© Copyright 2018

Haftungsausschluss

Die Informationen in diesem Dokument können ohne Ankündigung geändert werden. Der Hersteller macht keine Zusicherungen oder Garantien bezüglich der Inhalte dieses Dokuments und lehnt insbesondere jegliche implizierten Garantien bezüglich der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der Hersteller behält sich das Recht vor, diese Publikation zu ändern und von Zeit zu Zeit Änderungen an den Inhalten vorzunehmen, ohne dass der Hersteller verpflichtet ist, jegliche Personen über derartige Änderungen zu informieren.

Anerkennung von Marken

Kensington ist eine in den USA eingetragene Marke der ACCO Brand Corporation mit ausgestellten Eintragungen und ausstehenden Anträgen in anderen Ländern weltweit.

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

DLP ^® , DLP Link und das DLP-Logo sind eingetragene Marken von Texas Instruments und BrilliantColor ^™ ist eine Marke von Texas Instruments.

MHL, Mobile High-Definition Link und das MHL-Logo sind Marken oder eingetragene Marken von MHL Licensing, LLC.

Alle anderen in dieser Anleitung verwendeten Produktnamen sind das Eigentum ihrer jeweiligen Inhaber und werden anerkannt.

FCC

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern des Abstands zwischen Gerät und Empfänger.
  • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Vorsicht

Durch Änderungen oder Modifi kationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Projektorbetriebsbefugnis des Benutzers ungültig werden.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen:

1. Das Gerät darf keine schädlichen Interferenzen verursachen.
2. Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

Konformitätserklärung für EU-Länder

• EMV-Richtlinie 2014/30/EU (inklusive Änderungen)
• Niederspannungsrichtlinie 2014/35/EU
• RED 2014/53/EU (bei Produkt mit HF-Funktion)

WEEE

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht gemeinsam mit dem Hausmüll. Bitte recyclen Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.

EINFÜHRUNG

Lieferumfang

Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezifikationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren.

Die Garantiekarte wird nur in einigen bestimmten Regionen mitgeliefert. Detaillierte Informationen erhalten Sie von Ihrem Händler.

Standardzubehör

Hinweis:

• Die Fernbedienung wird mit der Batterie geliefert.
• *(1) Informationen zur europäischen Garantie finden Sie unter www.optoma.com.
• *(2) Nur für die Region Asien verfügbar.

Optionales Zubehör

• Optionales Zubehör kann je nach Modell, technischen Daten und Region variieren.
• * (3) Nur für die Regionen USA und Asien verfügbar.

EINFÜHRUNG

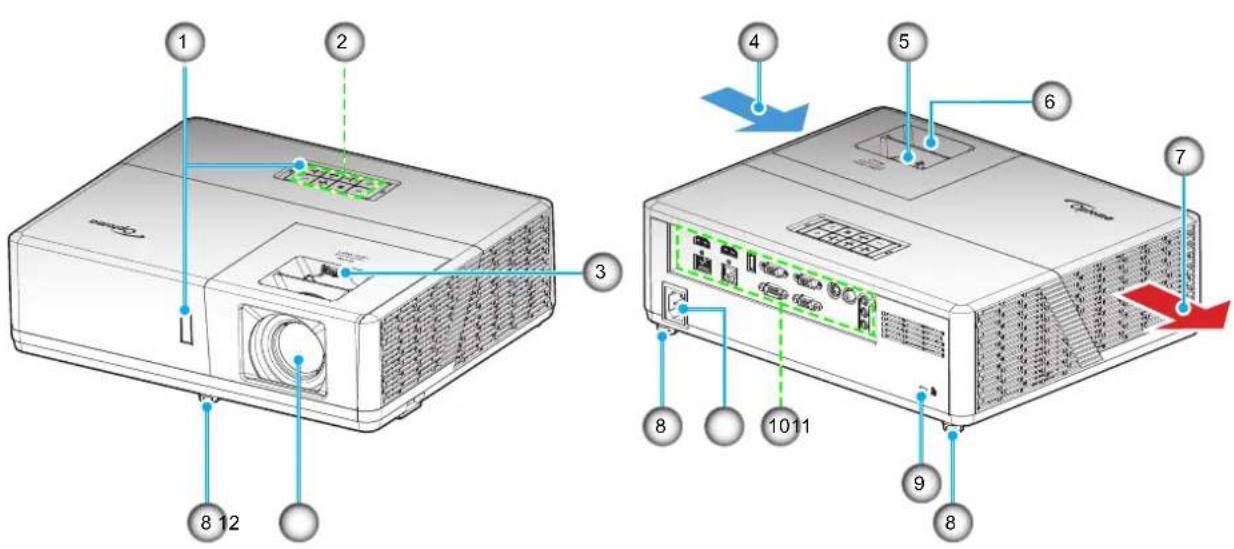

Produktübersicht

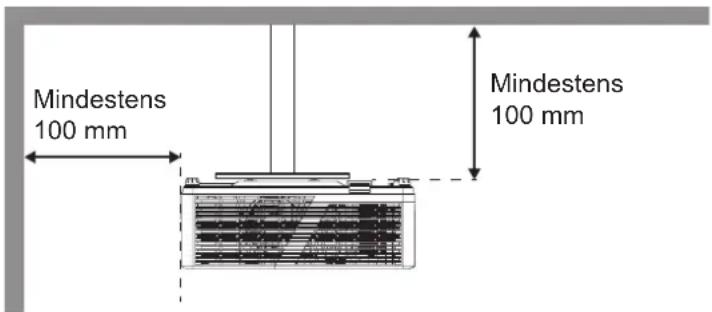

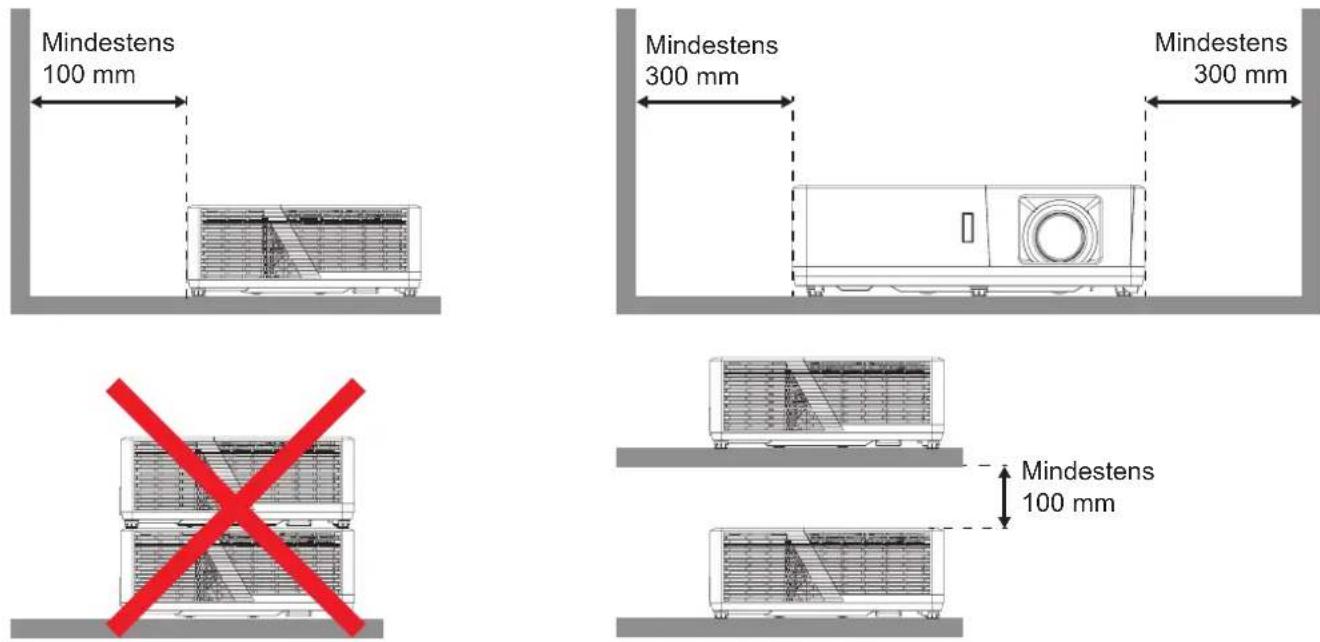

• Blockieren Sie die Zu- und Abluftöffnungen des Projektors nicht.
- Halten Sie bei Betrieb des Projektors in einem eingeschlossenen Raum einen Mindestabstand von 30 cm rund um die Zu- und Abluftöffnungen ein.

No. Eintrag No. Eintrag

1. IR-Empfänger 7. Belüftung (Ausgang)
2. Bedienfeld 8. Winkelverstellfüße
3. Objektivversatzregler 9. Anschluss für KensingtonTM-Schloss
4. Belüftung (Eingang) 10. Ein-/Ausgänge
5. Zoomregler 11. Netzanschluss

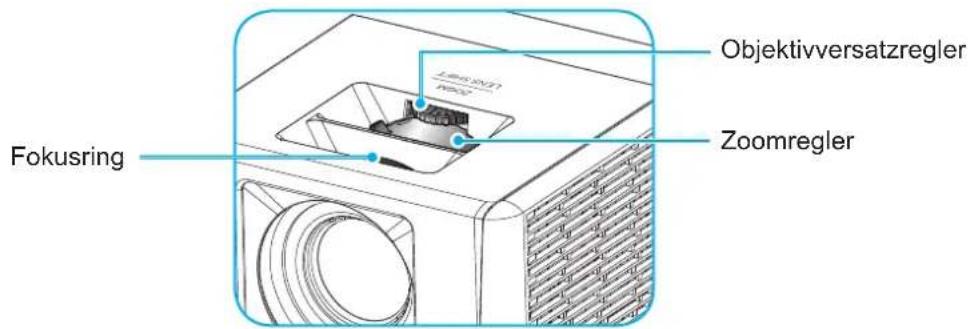

6. Fokusring	12. Objektiv

EINFÜHRUNG

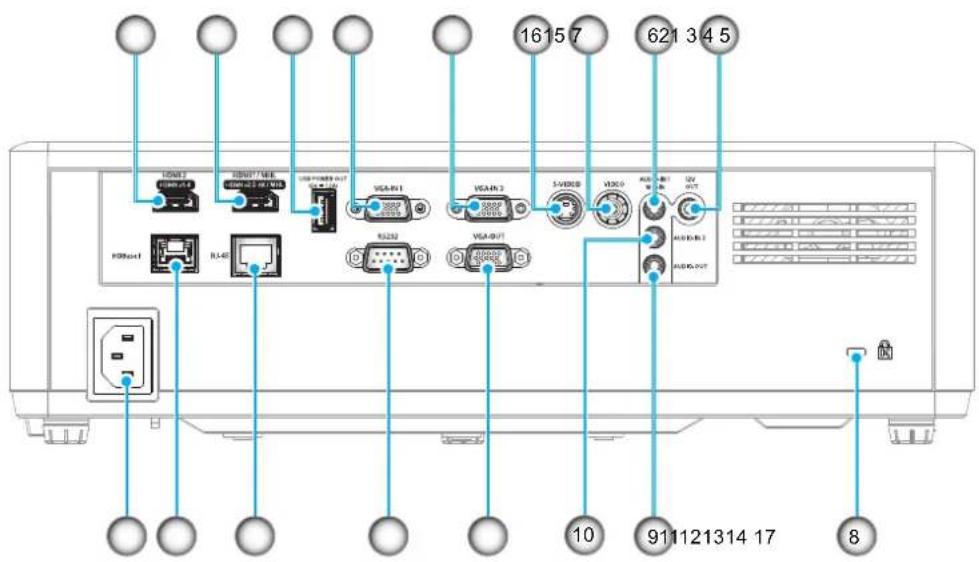

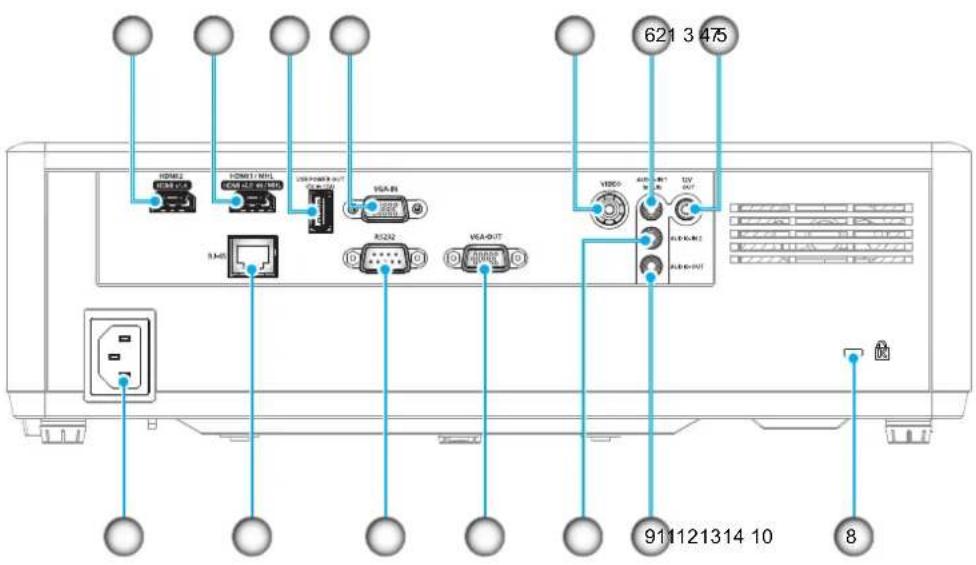

Anschlüsse

Typ 1 (12 IO)

Typ 2 (15 IO)

EINFÜHRUNG

No. Eintrag Typ 1 (12 IO) Typ 2 (15 IO)
1. HDMI 2-Anschluss	√	√
2. HDMI 1 / MHL-Anschluss	√	√
3. USB-Stromversorgungsausgang (5 V 1,5A)	√	√
4. VGA-Eingang/VGA-Eingang 1	√	√
5. Videoanschluss	√	√
6. Audioeingang 1- / MIC-Eingang-Anschluss	√	√
7. 12-V-Ausgang	√	√
8. Anschluss für Kensington TM-Schloss	√	√
9. Audioausgang	√	√
10. Audioeingang 2	√	√
11. VGA-Ausgang	√	√
12. RS232-Anschluss	√	√
13. RJ-45-Anschluss	√	√
14. Netzanschluss	√	√
15. VGA-Eingang 2 Nicht verfügbar		√
16. S-Video-Anschluss Nicht verfügbar		√
17. HDBaseT-Anschluss Nicht verfügbar		√
Hinweis: „√” bedeutet, dass das Element unterstützt wird, „Nicht verfügbar“ zeigt an, dass das Element nicht unterstützt wird.

Hinweis:

• USB Typ A unterstützt Maus- / Wartungsfähigkeit.
• Externe Maus erfordert spezielle Fernbedienung.

EINFÜHRUNG

Bedienfeld

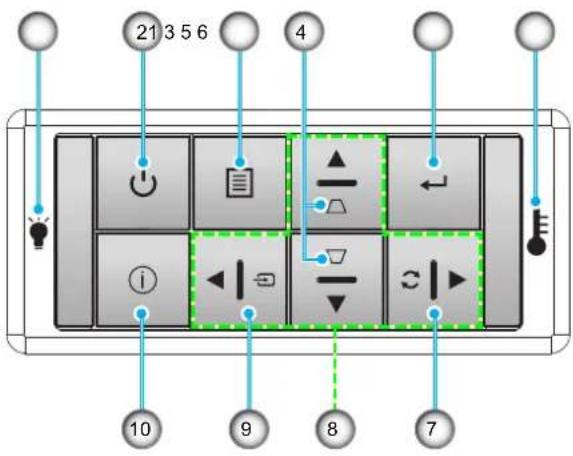

No. Eintrag No. Eintrag

1. Lampen-LED 6. Temperatur-LED
2. Ein-/Austaste und Betriebsanzeige-LED 7. Erneute Synchronisierung
3. Menü 8. Vier Richtungstasten
4. Trapezkorrektur 9. Quelle
5. Bestätigen
6. Information

EINFÜHRUNG

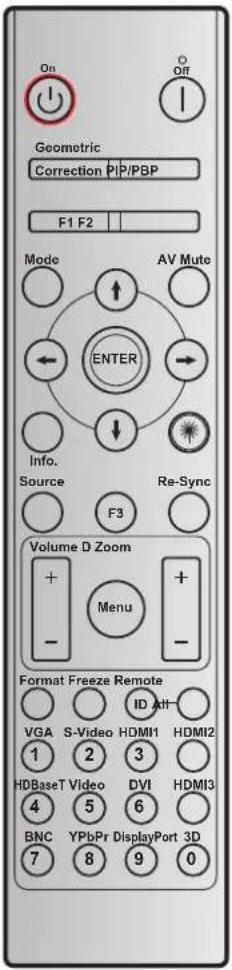

Fernbedienung

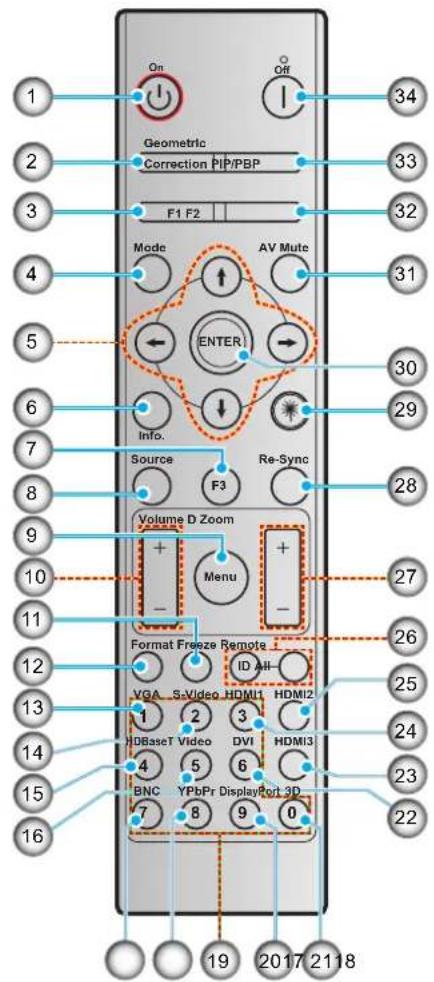

No. Eintrag No. Eintrag

1. Einschalten 18. YPbPr (nicht unterstützt)

2. Geometrische Korrektur 19. Zifferntasten (0 bis 9)

3. Funktionstaste (F1) (zuweisbar) 20. DisplayPort (nicht unterstützt)

4. Modus 21. Drei Dimensionen

5. Vier Richtungstasten 22. DVI (nicht unterstützt)

6. Information

7. Funktionstaste (F3) (zuweisbar) 24. HDMI1

8. Quelle

9. Menü

10. Lautstärke -/+

11. Standbild

12. Format (Seitenverhältnis)

13. VGA

14. S-Video

15. HDBase-T

16. Video

17. BNC (nicht unterstützt)

18. HDMI3 (nicht unterstützt)

19. HDMI2

20. Fernbedienungs-ID / Fernbedienung alle

21. Digital Zoom -/+

22. Erneute Synchronisierung

23. Laser (nicht unterstützt)

24. Bestätigen

25. AV stumm

26. Funktionstaste (F2) (zuweisbar)

27. BiB/BuB (nicht unterstützt)

28. Ausgeschaltet

Hinweis: Einige Tasten haben bei Modellen, die diese Funktionen nicht unterstützen, möglicherweise keine Funktion.

AUFSTELLUNG UND INSTALLATION

Projektor installieren

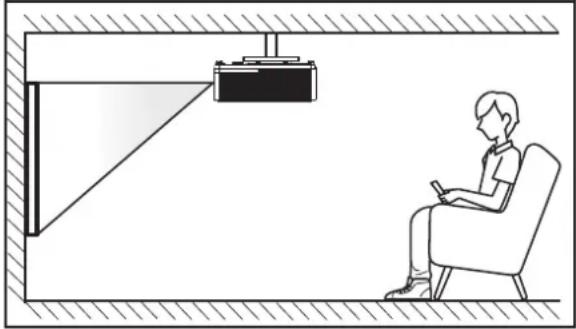

Ihr Projektor ist darauf ausgelegt, in einer von vier möglichen Positionen installiert zu werden.

Bitte wählen Sie den Installationsort entsprechend der Raumaufteilung und Ihrem persönlichen Vorlieben.

Berücksichtigen Sie Größe und Position Ihrer Leinwand, Position einer geeigneten Steckdose sowie Position und Abstand zwischen dem Projektor und Ihren restlichen Geräten.

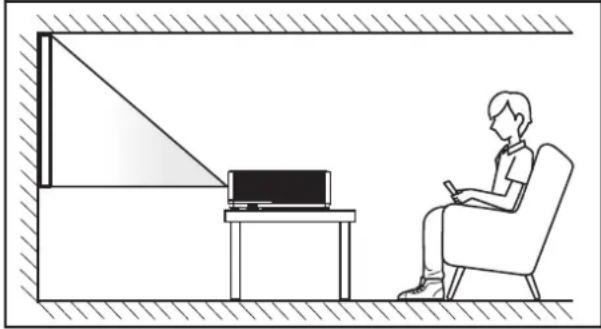

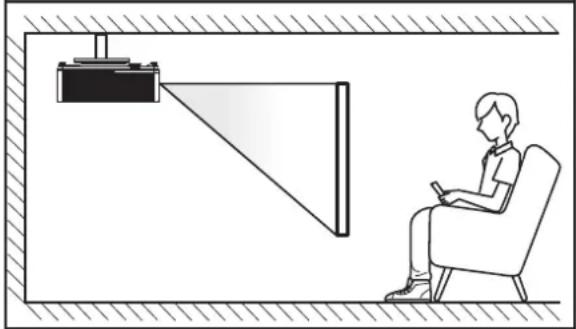

Tischaufstellung/Frontprojektion Decken

ontage/Frontprojektion

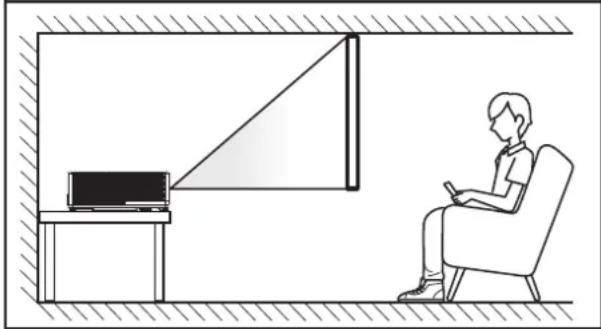

Tischaufstellung/Rückprojektion Decken

ontage/Rückprojektion

Der Projektor sollte auf einem flachen Untergrund und in einem Winkel von 90 Grad, also lotrecht zur Leinwand aufgestellt werden.

• Bitte beachten Sie zur Ermittlung der Projektorposition für eine bestimmte Leinwandgröße die Abstandstabelle auf den Seiten 62 bis 64.
• Bitte beachten Sie zur Ermittlung der Leinwandgröße für eine bestimmte Entfernung die Abstandstabelle auf den Seiten 62 bis 64.

Hinweis: Je weiter der Projektor von der Leinwand aufgestellt wird, desto größer wird das projizierte Bild; proportional erhöht sich auch der vertikale Versatz.

Wichtig!

Verwenden Sie den Projektor ausschließlich auf einem Tisch aufgestellt oder an der Decke montiert. Der Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlichtquelle oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma.

AUFSTELLUNG UND INSTALLATION

Hinweis zur Projektorinstallation

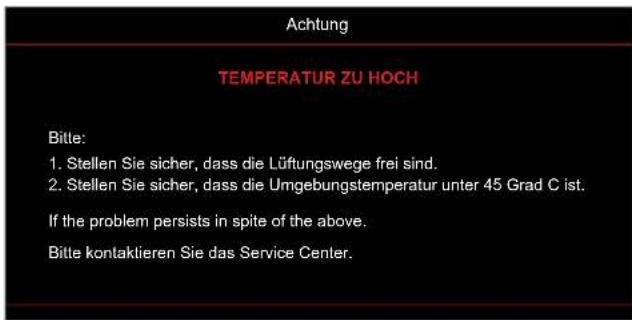

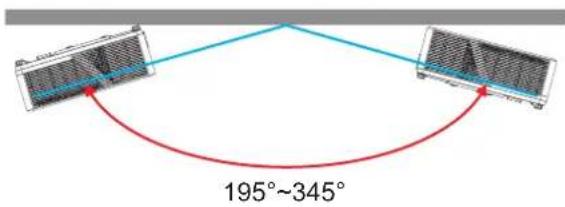

Hinweis: Projektor verdunkelt sich auf 70 % und Lüfter arbeitet bei voller Last.

• Hochformat

• Halten Sie rund um die Abluftöffnungen einen Abstand von mindestens 30 cm ein.

AUFSTELLUNG UND INSTALLATION

• Stellen Sie sicher, dass die Zuluftöffnungen die Abluft von den Abluftöffnungen nicht wieder ansaugen.
- Beim Betrieb des Projektors in einem Einbau müssen Sie sicherstellen, dass die Temperatur der Umgebungsluft innerhalb des Einbaus die Betriebstemperatur während des Projektorbetriebs nicht übersteigt. Zu- und Abluftöffnungen dürfen außerdem nicht blockiert werden.
- Alle Einbauten sollten eine zertifizierte Temperaturbewertung bestehen, damit gewährleistet ist, dass der Projektor die Abluft nicht wieder ansaugt. Andernfalls könnte sich das Gerät abschalten, selbst wenn die Temperatur im Einbau innerhalb des Betriebstemperaturbereichs liegt.

AUFSTELLUNG UND INSTALLATION

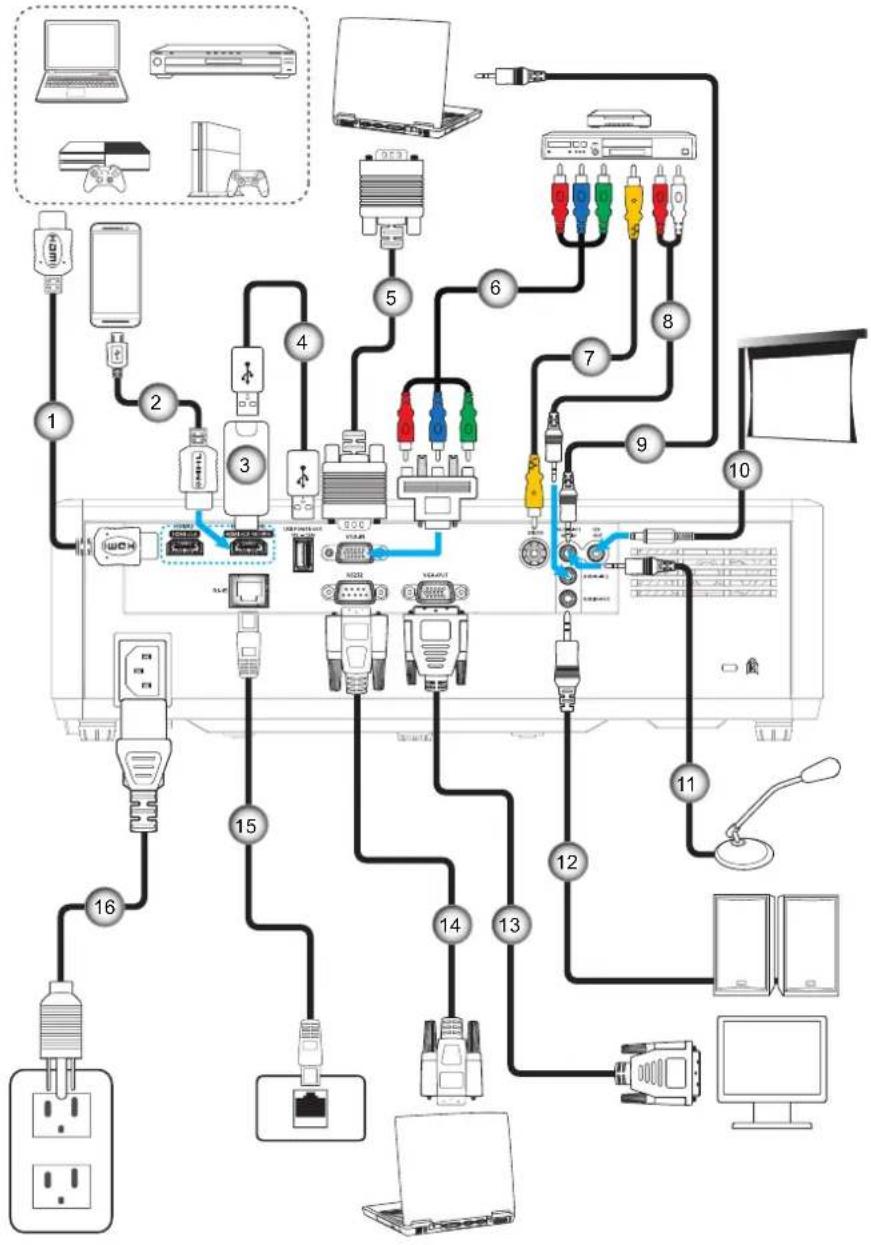

Quellen mit dem Projektor verbinden

Typ 1 (12 IO)

AUFSTELLUNG UND INSTALLATION

Typ 2 (15 IO)

AUFSTELLUNG UND INSTALLATION

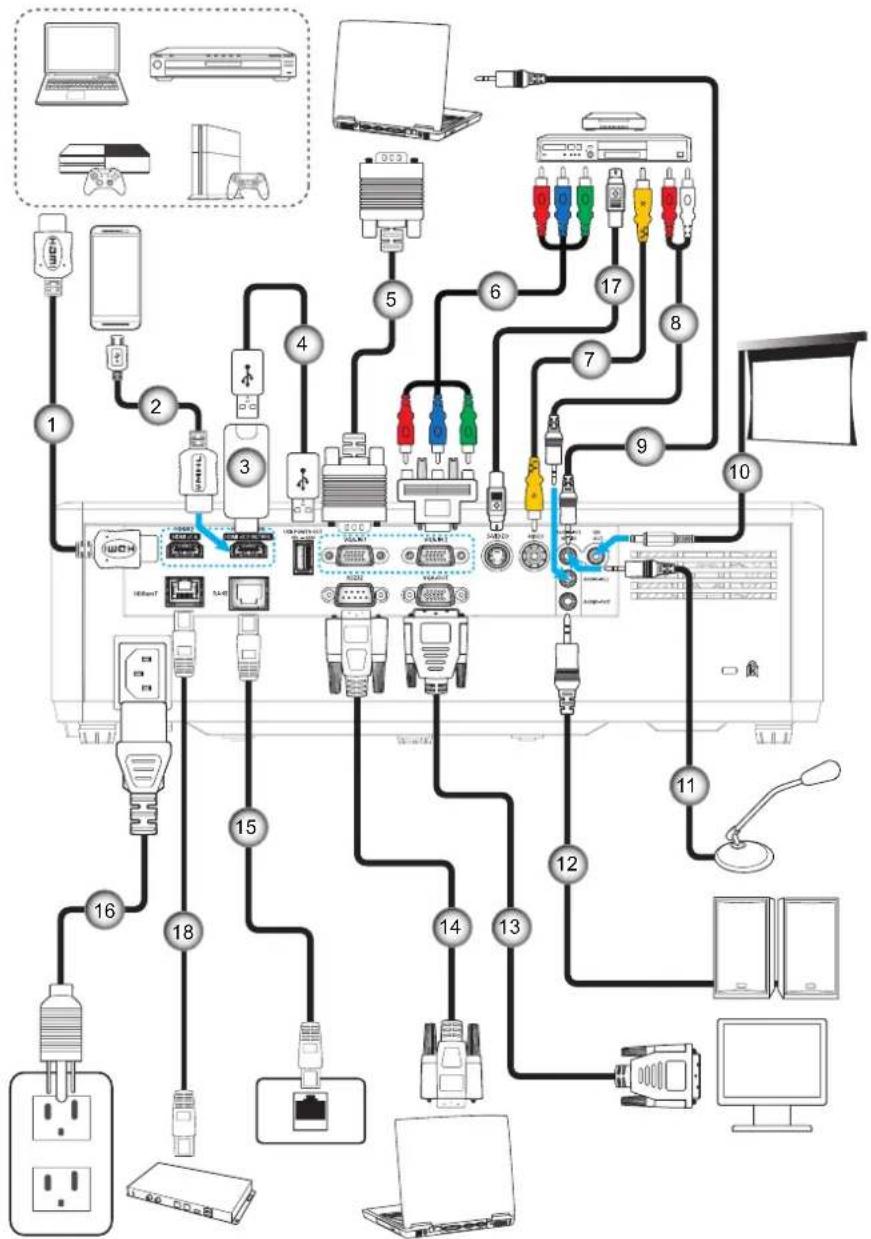

No. Eintrag Typ 1 (12 IO) Typ 2 (15 IO)
1. HDMI-Kabel	√	√
2. MHL-Kabel	√	√
3. HDMI-Dongle	√	√
4. USB-Stromkabel	√	√
5. VGA-Eingangskabel	√	√
6. Cinch-Komponentenkabel	√	√
7. Videokabel	√	√
8. Audioeingangskabel	√	√
9. Audioeingangskabel	√	√
10. 12-V-Gleichspannung-Anschluss	√	√
11. Mikrofonkabel	√	√
12. Audioausgangskabel	√	√
13. VGA Ausgangkabel	√	√
14. RS232-Kabel	√	√
15. RJ-45-Kabel	√	√
16. Netzkabel	√	√
17. S-Video-Kabel Nicht verfügbar		√
18. RJ-45-Kabel (Cat5-Kabel) Nicht verfügbar		√
Hinweis: „√“ bedeutet, dass das Element unterstützt wird, „Nicht verfügbar“ zeigt an, dass das Element nicht unterstützt wird.

AUFSTELLUNG UND INSTALLATION

Projektionsbild einstellen

Bildhöhe

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.

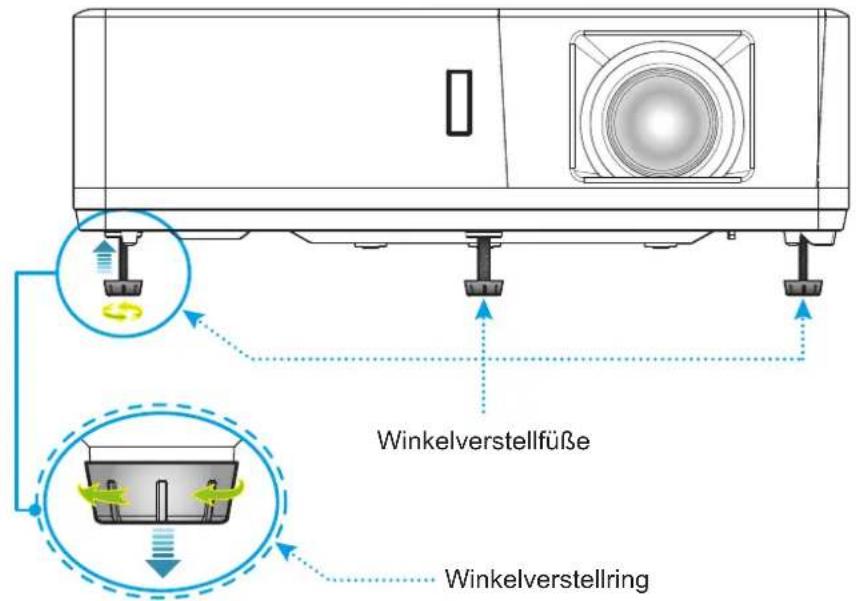

1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten.
2. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn.

Zoom, Objektivversatz und Fokus

• Passen Sie die Bildgröße an, indem Sie den Zoomhebel zum Vergrößern oder Verkleinern des projizierten Bildes im bzw. gegen den Uhrzeigersinn drehen.
• Passen Sie die Bildposition an, indem Sie den Objektivversatzregler zum Anpassen der vertikalen Position des projizierten Bildes im bzw. gegen den Uhrzeigersinn drehen.
• Drehen Sie zum Anpassen des Fokus den Fokusring im oder gegen den Uhrzeigersinn, bis das Bild scharf und gut sichtbar ist.

Hinweis: Der Projektor fokussiert auf eine Entfernung von 1,3 bis 9,4m.

AUFSTELLUNG UND INSTALLATION

Fernbedienung in Betrieb nehmen

Batterien installieren/auswechseln

Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert.

1. Entfernen Sie die Batteriefachabdeckung an der Rückseite der Fernbedienung.

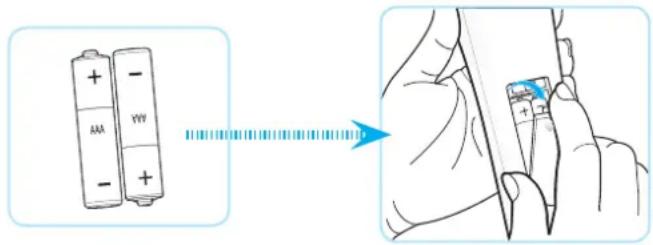

2. Legen Sie AAA-Batterien wie abgebildet in das Batteriefach ein.
3. Bringen Sie die Abdeckung wieder an der Fernbedienung an.

Hinweis: Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp.

Vorsicht

Bei unsachgemäßer Handhabung können Batterien auslaufen oder explodieren. Achten Sie darauf, die nachstehenden Anweisungen zu befolgen.

• Kombinieren Sie nicht unterschiedliche Batterietypen. Verschiedene Batterietypen können unterschiedliche Eigenschaften aufweisen.
• Kombinieren Sie nicht alte und neue Batterien. Die Kombination alter und neuer Batterien kann die Laufzeit der neuen Batterien verkürzen oder zu einem Auslaufen der alten Batterien führen.
• Entfernen Sie die Batterien, sobald sie erschöpft sind. Chemische Flüssigkeit, die aus den Batterien ausläuft und mit Haut in Kontakt kommt, kann Reizungen verursachen. Falls Flüssigkeit ausgelaufen ist, wischen Sie diese gründlich mit einem Tuch weg.
  • Die mit dem Produkt gelieferten Batterien können aufgrund der Lagerungsbedingungen eine kürzere Laufzeit aufweisen.
  • Falls Sie die Fernbedienung längere Zeit nicht benutzen, entfernen Sie die Batterien.
• Beim Entsorgen von Batterien müssen Sie die örtlichen Gesetze einhalten.

AUFSTELLUNG UND INSTALLATION

Effektive Reichweite

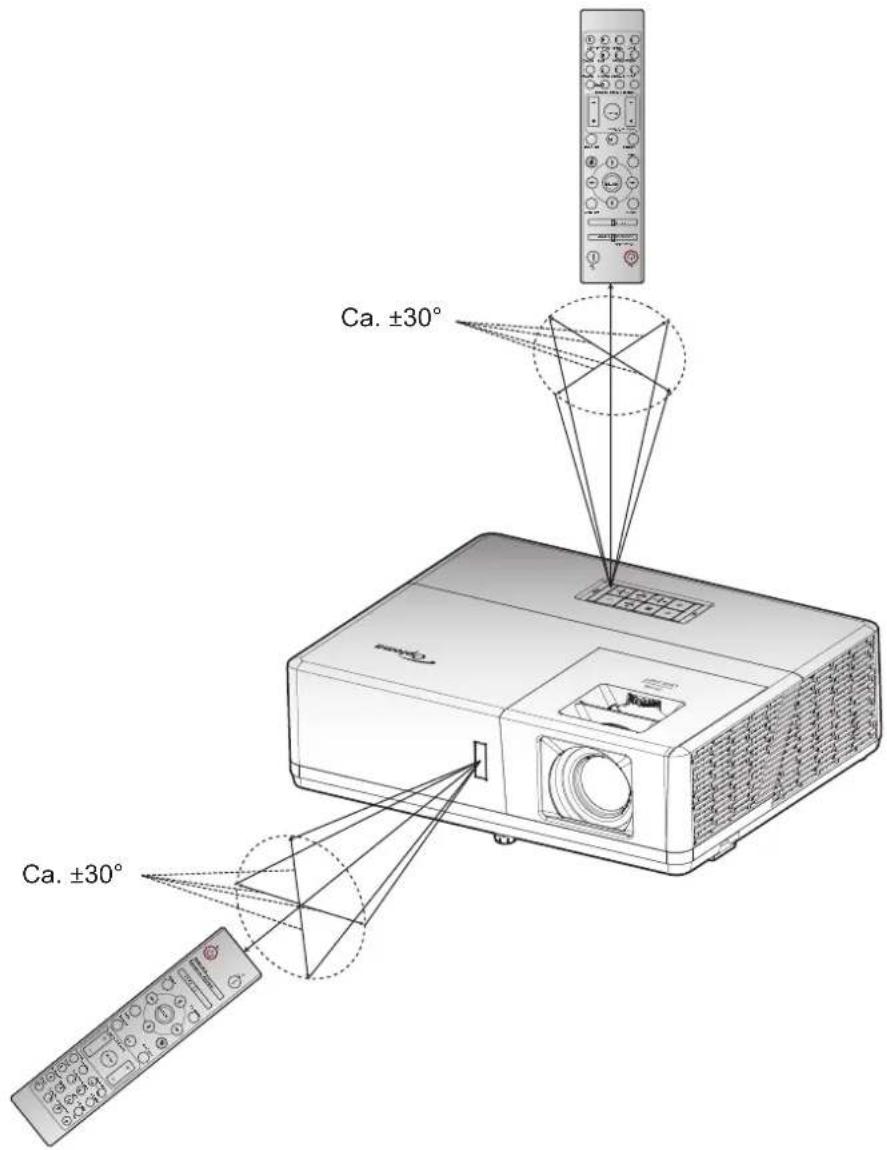

Der Infrarot- (IR) Fernbedienungssensor befindet sich an der Ober- und Vorderseite des Projektors. Achten Sie darauf, die Fernbedienung in einem Winkel von 60 Grad lotrecht zum IR-Fernbedienungssensor des Projektors zu halten. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 12 Meter betragen.

• Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und IR-Sensor am Projektor befinden, die den Infrarotstrahl stören könnten.
• Stellen Sie sicher, dass der IR-Sender der Fernbedienung keinem direkten Sonnenlicht oder Neonlicht ausgesetzt ist.
• Bitte halten Sie die Fernbedienung mindestens 2 Meter von Leuchtstofflampen fern, damit keine Fehlfunktionen auftreten.
• Falls sich die Fernbedienung in der Nähe von Leuchtstofflampen mit Inverter befindet, kann sie von Zeit zu Zeit ausfallen.
• Falls der Abstand zwischen Fernbedienung und Projektor zu gering ist, funktioniert die Fernbedienung möglicherweise nicht richtig.
• Wenn Sie die Fernbedienung auf die Leinwand richten, beträgt die effektive Reichweite weniger als 5 Meter zwischen Fernbedienung und Leinwand (die IR-Strahlen werden zurück zum Projektor reflektiert). Allerdings kann die effektive Reichweite je nach Leinwand variieren.

PROJEKTOR VERWENDEN

Projektor ein-/ausschalten

Einschalten

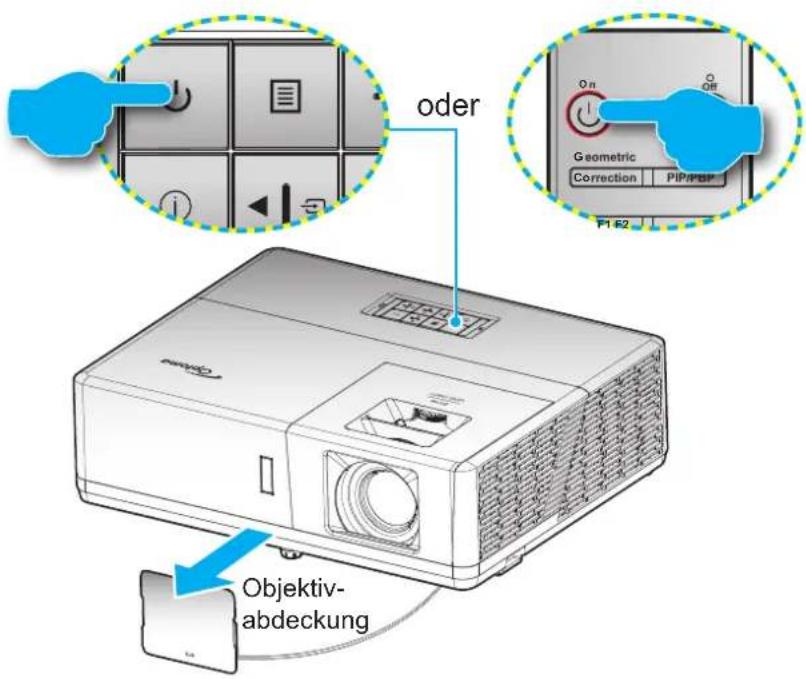

1. Entfernen Sie die Objektivabdeckung.
2. Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Die Betriebs-LED leuchtet rot, sobald das Gerät mit Strom versorgt wird.
3. Schalten Sie den Projektor mit der Taste am Bedienfeld des Projektors oder an der Fernbedienung ein.
4. Eine Startanzeige wird etwa 10 Sekunden lang dargestellt und die Betriebs-LED blinkt blau.

Hinweis: Wenn Sie den Projektor das erste Mal einschalten, werden Sie gebeten, die gewünschte Sprache, Projektionsausrichtung und andere Einstellungen festzulegen.

Ausschalten

1. Schalten Sie den Projektor mit der Taste and Bedienfeld des Projektors oder der Taste an der Fernbedienung aus.
2. Folgende Nachricht erscheint:

1. Drücken Sie zum Bestätigen erneut die Taste oder ; andernfalls erscheint die Meldung nach 15 Sekunden wieder. Wenn Sie die Taste oder ein zweites Mal drücken, schaltet sich der Projektor ab.
2. Das Gebläse arbeitet weiterhin für ungefähr 10 Sekunden, um den Projektor abzukühlen. Dabei blinkt die Betriebs-LED blau. Sobald die Betriebs-LED konstant rot leuchtet, befindet sich der Projektor im Bereitschaftsmodus. Wenn Sie den Projektor wieder einschalten möchten, müssen Sie zunächst warten, bis der Projektor den Kühlvorgang abgeschlossen und den Bereitschaftsmodus aufgerufen hat. Wenn sich der Projektor im Bereitschaftsmodus befindet, können Sie ihn durch erneute Betätigung der Taste (wieder einschalten.
3. Trennen Sie das Netzkabel von Steckdose und Projektor.

Hinweis: Wir raten davon ab, den Projektor sofort nach dem Ausschalten wieder einzuschalten.

PROJEKTOR VERWENDEN

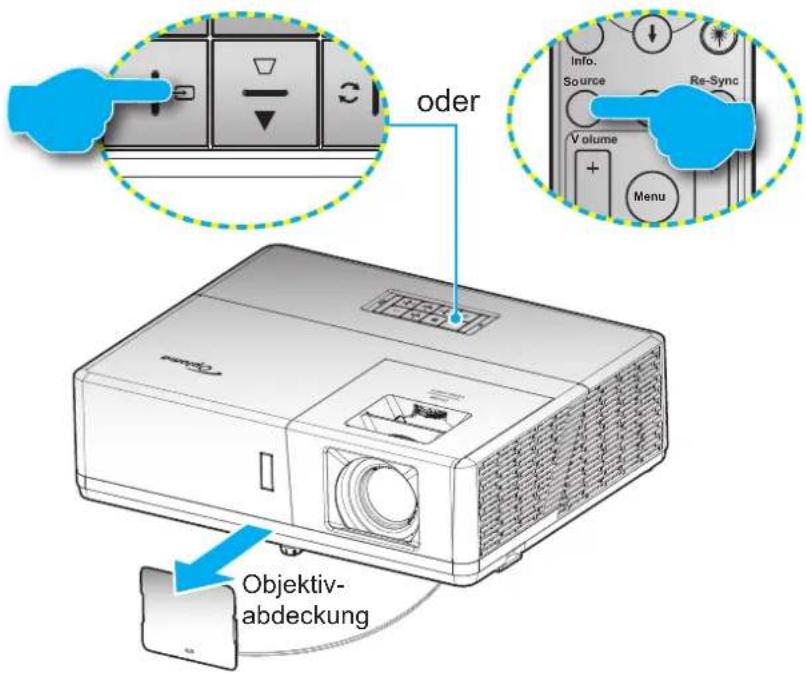

Eine Eingangsquelle wählen

Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc, ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, wählen Sie mit am Bedienfeld des Projektors oder mit der Eingangs-taste an der Fernbedienung die gewünschte Quelle.

PROJEKTOR VERWENDEN

Menünavigation und -funktionen

Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt.

1. Drücken Sie zum Einblenden des OSD-Menüs die -Taste am Projektorbedienfeld oder die Menü-Taste an der Fernbedienung.
2. Bei angezeigtem OSD können Sie mit den Tasten ▲▼ Elemente im Hauptmenü auswählen. Während Sie eine Auswahl auf einer bestimmten Seite vornehmen, können Sie mit « am Bedienfeld oder der Enter-Taste an der Fernbedienung ein Untermenü aufrufen.
3. Wählen Sie mit den Tasten ◀▶ das gewünschte Element im Untermenü, drücken Sie zur Anzeige weiterer Einstellungen ← oder Enter. Passen Sie die Einstellungen mit ◀▶ an.
4. Nehmen Sie gegebenenfalls wie oben beschrieben weitere Einstellungen im Untermenü vor.
5. Drücken Sie zum Bestätigen oder Enter; dadurch kehren Sie zum Hauptmenü zurück.
6. Drücken Sie zum Beenden erneut die Taste oder Menü. Das OSD-Menü wird geschlossen, der Projektor speichert automatisch die neuen Einstellungen.

PROJEKTOR VERWENDEN

OSD-Menübaum

Hauptmenü	Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Anzeige Bildeinstellungen	Anzeigemodus			Präsentation
				Hell
				HDR
				Kino
				Spiel
				sRGB
				DICOM SIM.
				Benutzer
				Drei Dimensionen
	Wandfarbe			Aus [Standard]
				Tafel
				Hellgelb
				Hellgrün
				Hellblau
				Pink
				Grau
	Dynamic Range	HDR		Aus
				Auto [Standard]
		HDR Bildmodus		Hell
				Standard [Standard]
				Film
				Detail
	Helligkeit -50 ~ 50
	Kontrast -50 ~ 50
	Schärfe 1 ~ 15
	Farbe -50 ~ 50
	Farbton -50 ~ 50
	Gamma	Film
		Video
		Grafiken
		Standard(2.2)
		1.8
		2.0
		2.4
		2.6
		HDR
		Drei Dimensionen
		Tafel
		DICOM SIM.
	Farbeinstell. Brilliant	ColorTM 1 ~ 10
Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Anzeige Bildeinstellungen		Farbeinstell.	Farbtemperatur
			Farbabstimmung	Farbe

PROJEKTOR VERWENDEN

Hauptmenü	Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Anzeige	Bildeinstellungen	Signal	H.Position		-50 bis 50 (variiert je nach Signal) [Standard: 0]
			V.Position		-50 bis 50 (variiert je nach Signal) [Standard: 0]
		Modus Helligkeit			DynamicBlack
					Power (Leistung = 100 %/ 95 %/ 90 %/ 85 %/ 80 %/ 75 %/ 70 %/ 65 %/ 60 %/ 55 %/ 50 %)
		Zurücksetzen
	Drei Dimensionen	3D-Modus			Aus [Standard]
					DLP Link
					IR
		3D -> 2D			Drei Dimensionen [Standard]
					L
					R
		3D Format			Auto [Standard]
					Side By Side
					Top and Bottom
					Frame Sequential
		3D-Sync. umkehr.			Ein
					Aus [Standard]
	Seitenverhältnis				4:3
					16:9
					16:10
					LBX
					Native
					Auto
	Rändermaske 0 bis 10 [Standard: 0]
	Zoom -5 bis 25 [Standard: 0]
	Image Shift	H			-100 bis 100 [Standard: 0]
		V			-100 bis 100 [Standard: 0]
	Geometrische Korrektur	Vier Ecken
		Horizontale Trapezkorrektur			-30 bis 30 [Standard: 0]
		Ver. Trapezkor. -30 bis 30 [Standard: 0]
		Auto. Trapezkor.			Aus
					Ein [Standard]
		Zurücksetzen
Audio	Stumm				Aus [Standard]
					Ein
	Lautstärke 0 bis 10 [Standard: 5]
	Audioeingang HDMI 1 / MHL				Audio 1
					Audio 2
					Standard [Standard]
Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Audio	Audioeingang	HDMI2			Audio 1
					Audio 2
					Standard [Standard]
		HDBaseT[Nur beim HDBaseT-Modell]			Audio 1
					Audio 2
					Standard [Standard]
		VGA[Nur beim Modellen ohne HDBaseT]			Audio 1
					Audio 2
		VGA 1[Nur beim HDBaseT-Modell]			Audio 1
					Audio 2
		VGA 2[Nur beim HDBaseT-Modell]			Audio 1
					Audio 2
		S-Video[Nur beim HDBaseT-Modell]			Audio 1
					Audio 2
		Video			Audio 1
					Audio 2
	Audio / Mic Input-Funktion				Audioeingang [Standard]
					Mikrofon
Setup	Projektion				Front [Standard]
					Hinten [IMAGE]
					Decken oben [IMAGE]
					Hinten oben [IMAGE]
	Bildschirmtyp[Nur beim WXGA/WUXGA-Modell]				16:9
					16:10 [Standard]
	Stromeinstellungen	Direkt einschalten			Aus [Standard]
					Ein
		Einschalten durch Signale			Aus [Standard]
					Ein
		Autom. aus (Min.)			0 – 180 (5-Minuten-Schritte)[Standard: 20]
		Zeitsteuerung(Min.)			0 – 990 (30-Minuten-Schritte)[Standard: 0]
			Immereingeschaltet		Nein [Standard]
					Ja
		Betriebsmodus(Standby)			Aktiv
					Eco. [Standard]
		USB Power(Standby)			Aus [Standard]
					Ein

PROJEKTOR VERWENDEN

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Setup	Sicherheit	Sicherheit			Aus
					Ein
		Sicherheits-Timer	Monat
			Tag
			Stunde
		Kennwort ändern [Standard: 1234]
	Einstellungen HDMI Verbindung	HDMI Verbindung			Aus [Standard]
					Ein
		Inklusive TV			Nein [Standard]
					Ja
	Einstellungen HDMI Verbindung	Anschluß Power On			wechselseitig [Standard]
					PJ->Gerät
					Gerät->PJ
		Anschluß Power Off			Aus [Standard]
					Ein
	Testbild				Green Grid
					Magenta Grid
					White Grid
					Weiß
					Aus
	Fernbedienungs-einstellungen [je nach Fernbedienung]	Infrarot Funktion			Ein [Standard]
					Aus
		Fernbedienungs-code			00~99
		F1			Testbild
					Helligkeit
					Kontrast
					Zeitsteuerung [Standard]
					Farbabstimmung
					Farbtemperatur
					Gamma
					Projektion
					MHL
		F2			Testbild
					Helligkeit
					Kontrast
					Zeitsteuerung
					Farbabstimmung [Standard]
					Farbtemperatur
					Gamma
					Projektion
					MHL

PROJEKTOR VERWENDEN

Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Setup	Fernbedienungs-einstellungen [je nach Fernbedienung]	F3		Testbild [Standard]
				Helligkeit
				Kontrast
				Zeitsteuerung
				Farbabstimmung
				Farbtemperatur
				Gamma
				Projektion
				MHL
	Projektor-ID 00 ~ 99
	12V Trigger			Ein
				Aus
	Optionen	Sprache		English [Standard]
				Deutsch
				Français
				Italiano
				Español
				Português
				Polski
				Nederlands
				Svenska
				Norsk/Dansk
				Suomi
				ελληνικά
				繁體中文
				简体中文
				日本語
				한국어
				Русский
				Magyar
				Čeština
				عربي
				'ɪnɪu
				Türkçe
				فارسى
				Tiếng Việt
				Bahasa Indonesia
				Română
				Slovenčina
		Closed Caption		CC1
				CC2
				Aus [Standard]

PROJEKTOR VERWENDEN

Hauptmenü	Untermenü	Untermenü 2	Untermenü 3	Untermenü 4 Werte
Setup Optionen		Menü Einstellungen		Menüposition		Oben links ■
						Oben rechts ■
						Mitte [Standard]
						Unten links ■
						Unten rechts ■
				Menü Timer		Aus
						5 Sek.
						10 Sek. [Standard]
		Auto-Quelle				Aus [Standard]
						Ein
		Eingabequelle				HDMI1 / MHL
						HDMI2
						VGA
						Video
		Eingabename		HDMI1 / MHL		Standard [Standard]
						Benutzerdefiniert
				HDMI2		Standard [Standard]
						Benutzerdefiniert
				HDBaseT[Nur beim HDBaseT-Modell]		Standard [Standard]
						Benutzerdefiniert
				VGA[Nur beim Modellen ohne HDBaseT]		Standard [Standard]
						Benutzerdefiniert
				VGA 1[Nur beim HDBaseT-Modell]		Standard [Standard]
						Benutzerdefiniert
				VGA 2[Nur beim HDBaseT-Modell]		Standard [Standard]
						Benutzerdefiniert
				S-Video[Nur beim HDBaseT-Modell]		Standard [Standard]
						Benutzerdefiniert
				Video		Standard [Standard]
						Benutzerdefiniert
		Große Höhe				Aus [Standard]
						Ein
		Display Mode Lock				Aus [Standard]
						Ein
		Tastenfeldsperre				Aus [Standard]
						Ein
		Info ausblenden				Aus [Standard]
						Ein
		Logo				Standard [Standard]
						Neutral
						Benutzer

PROJEKTOR VERWENDEN

Hauptmenü	Untermenü Untermenü 2 Untermenü 3	Untermenü 4 Werte
Setup	Optionen Hintergrundfarbe			Kein
				Blau [Standard]
				Rot
				Grün
				Grau
				Logo
	Zurücksetzen	OSD zurücksetzen		Abbrechen [Standard]
				Ja
		Einstellungenzurücksetzen		Abbrechen [Standard]
				Ja
Netzwerk	LAN	Netzwerkstatus (schreibgeschützt)
		MAC-Adresse (schreibgeschützt)
		DHCP		Aus [Standard]
				Ein
		IP-Adresse 192.168.0.100 [Standard]
		Subnetzmaske 255.255.255.0 [Standard]
		Gateway 192.168.0.254 [Standard]
		DNS 192.168.0.51 [Standard]
		Zurücksetzen
	Steuerung	Crestron		Aus
				Ein [Standard]Hinweis: Port 41794
		Extron		Aus
				Ein [Standard]Hinweis: Port 2023
		PJ Link		Aus
				Ein [Standard]Hinweis: Port 4352
		AMX DeviceDiscovery		Aus
				Ein [Standard]Hinweis: Port 9131
		Telnet		Aus
				Ein [Standard]Hinweis: Port 23
		HTTP		Aus
				Ein [Standard]Hinweis: Port 80

PROJEKTOR VERWENDEN

Hauptmenü	Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte
Infos	Regulatory
	Seriennummer
	Quelle
	Auflösung 00x00
	Refresh Rate 0,00Hz
	Anzeigemodus
	Betriebsmodus(Standby)
	Laufzeit Lichtquelle 0 Std.
	Fernbedienungs-code			00 ~ 99
	Fernbedienungs-code (aktiv)			00 ~ 99
	Netzwerkstatus
	IP-Adresse
	Projektor-ID 00 ~ 99
	Modus Helligkeit
	FW Version	System
		LAN
		MCU

PROJEKTOR VERWENDEN

Menü ANZEIGE

Menü Display : Bildeinstellungen

Anzeigemodus

Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen.

• Präsentation: Dieser Modus eignet sich zur öffentlichen Präsentation in Verbindung mit dem PC.
  • Hell: Maximale Helligkeit für PC-Quellen.
  • HDR: Dekodiert und präsentiert Inhalte mit hohem Dynamikumfang für dunkelste Schwarzöne, hellste Weißtöne und lebendige Kinofarben mit REC.2020-Farbskala. Dieser Modus wird automatisch aktiviert, wenn HDR auf Ein gesetzt ist (und HDR-Inhalte an den Projektor gesendet werden; 4K-UHD-Blu-ray, 1080p/4K-UHD-HDR-Spiele, 4K-UHD-Streaming-Video). Während der HDR-Modus aktiv ist, können andere Anzeigemodi (Kino, Referenz usw.) nicht ausgewählt werden, da HDR hochpräzise Farben liefert, was die Farbleistung anderer Anzeigemodi übersteigt.
  • Kino: Bietet optimale Farben bei der Anzeige von Filmen.
• Spiel: Wählen Sie diesen Modus bei Videospielen zur Erhöhung von Helligkeit und Reaktionszeit.

- sRGB: Standardisierte exakte Farbe.

• DICOM SIM.: Dieser Modus kann ein monochromes medizinisches Bild projizieren, wie z. B. eine Röntgenaufnahme, MRI etc.

- Benutzer: Benutzerdefinierte Einstellungen speichern.

- Drei Dimensionen: Zum Erleben des 3D-Effekts benötigen Sie eine 3D-Brille und stellen sicher, dass Ihr PC/tragbares Gerät eine vierfach gepufferte Grafikkarte mit 120-Hz-Signalausgang und einen installierten 3D-Player besitzt.

Wandfarbe

Nutzen Sie diese Funktion zum Beziehen eines optimierten Bildes entsprechend der Wandfarbe. Wählen Sie zwischen Aus, Tafel, Hellgelb, Hellgrün, Hellblau, Pinkund Grau.

Dynamic Range

Konfigurieren Sie die Einstellung High Dynamic Range (HDR) und ihren Effekt bei Anzeige eines Videos von 4K-Blu-ray-Playern und Streaminggeräten.

Hinweis: HDMI1 und VGA unterstützen Dynamikbereich nicht.

> HDR

• Aus: Schalten Sie die HDR-Verarbeitung aus. Bei Einstellung auf Aus dekodiert der Projektor HDR-Inhalte NICHT.
  • Auto: Automatische Erkennung der HDR-Signals.

▶ HDR Bildmodus

• Hell: Wählen Sie diesen Modus für hellere, stärker gesättigte Farben.
- Standard: Wählen Sie diesen Modus für natürlich aussehende Farben mit einer Balance aus warmen und kalten Farbtönen.
• Film: Wählen Sie diesen Modus für mehr Details und Schärfe.
• Detail: Das Signal kommt von der OETF-Konvertierung zur Erzielung optimaler Farbabstimmung.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Kontrast

Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt.

PROJEKTOR VERWENDEN

Schärfe

Hier stellen Sie die Bildschärfe ein.

Farbe

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

Gamma

Richten Sie die Art der Gammakurve ein. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren.

• Film: Für Heimkino.
  • Video: Bei Video- oder TV-Quellen.
  • Grafiken: Bei PC- / Fotoquellen.
  • Standard(2.2): Standardisierte Einstellung.
• 1.8 / 2.0 / 2.4 / 2.6: Bei spezifischen PC- / Fotoquellen.

Hinweis:

• Diese Optionen sind nur verfügbar, wenn der 3D-Modus deaktiviert, Wandfarbe nicht auf Tafel und Anzeigemodus nicht auf DICOM SIM. oder HDR eingestellt ist.
• Falls Anzeigemodus auf HDR eingestellt ist, können Sie nur HDR bei Gamma wählen.
• Im 3D-Modus kann der Nutzer nur Drei Dimensionen bei der Einstellung Gamma wählen.
• Bei Einstellung von Wandfarbe auf Tafel kann der Nutzer nur Tafel bei Gamma wählen.
- Bei Einstellung von Anzeigemodus auf DICOM SIM. kann der Nutzer nur DICOM SIM. bei Gamma wählen.

Farbeinstell.

Konfigurieren Sie die Farbeinstellungen.

• BrilliantColor™: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben.
  • Farbtemperatur: Wählen Sie eine Farbtemperatur zwischen Warm, Standard, Kalt und Kühl.
  • Farbabstimmung: Wählen Sie die folgenden Optionen:

– Farbe: Passen Sie den Anteil von Rot, Grün, Schwarz, Cyan, Gelb, Magenta und Weiß im Bild an.
– Farbton/R(rot)*: Hier können Sie die Balance der Farben Rot und Grün einstellen.

Hinweis: *Bei Einstellung von Farbe auf Weiß können Sie die Roteinstellung anpassen.

– Sättigung/G(grün)*: Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Hinweis: *Bei Einstellung von Farbe auf Weiß können Sie die Grüneinstellung anpassen.

- Verstärkung/B(blau)*: Passen Sie die Bildhelligkeit an.

Hinweis: *Bei Einstellung von Farbe auf Weiß können Sie die Blaueinstellung anpassen.

– Zurücksetzen: Setzt die Farbabstimmung auf die werkseitigen Standardeinstellungen zurück.

- Beenden: Schließt das „Farbabstimmung“-Menü.

- RGB Verst./Grundein.: Diese Einstellungen ermöglichen Ihnen die Konfiguration von Helligkeit (Verstärkung) und Kontrast (Neigung) eines Bildes.

– Zurücksetzen: Setzt RGB-Verstärkung/-Tendenz auf die werkseitigen Standardeinstellungen zurück.

- Beenden: Schließt das „RGB Verst./Grundein.“-Menü.

PROJEKTOR VERWENDEN

• Farbraum (nur bei Nicht-HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB oder YUV.
- Farbraum (nur bei HDMI-Quellen): Wählen Sie einen geeigneten Farbmatrixtyp: Auto, RGB(0\~255), RGB(16\~235) oder YUV.
• Weißwert: Ermöglicht Ihnen die Anpassung des Weißwertes bei der Eingabe von Videosignalen.
Hinweis: Weißpegel kann nur bei Video/S-Video-Eingangsquellen angepasst werden.
• Schwarzwert: Ermöglicht Ihnen die Anpassung des Schwarzwertes bei der Eingabe von Videosignalen.
Hinweis: Schwarzpegel kann nur bei Video/S-Video-Eingangsquellen angepasst werden.
• Sättigung: Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.
Hinweis: Sättigung wird nur bei VGA-Quelle unterstützt (480i/480p 576i/675p 720p 1080i/1080p).
• Farbton: Hier können Sie die Balance der Farben Rot und Grün einstellen.
Hinweis: Farbton wird nur bei VGA-Quelle unterstützt (480i/480p 576i/675p 720p 1080i/1080p).
• IRE: Ermöglicht Ihnen die Anpassung des IRE-Wertes bei der Eingabe von Videosignalen.

Hinweis:

• IRE ist nur mit dem NTSC-Videoformat verfügbar.
• IRE kann nur bei Video/S-Video-Eingangsquellen angepasst werden.

Signal

Passt die Signaloptionen an.

• Automatik: Konfiguriert das Signal automatisch (Frequenz und Phase werden ausgegraut). Falls Automatik deaktiviert ist, erscheinen die Elemente Frequenz und Phase zur Abstimmung und Speicherung der Einstellungen.
• Frequenz: Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen. Wenn ein senkrechter flimmernder Streifen erscheint, können Sie das Problem mit dieser Funktion lösen.
• Phase: Diese Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie das Problem mit dieser Funktion lösen.
  • H.Position: Hier stellen Sie die horizontale Bildposition ein.
  • V.Position: Hier stellen Sie die vertikale Bildposition ein.

Hinweis: Dieses Menü ist nur verfügbar, wenn die Eingangsquelle RGB/Component ist.

Modus Helligkeit

Passen Sie die Einstellungen des Helligkeitsmodus an.

• DynamicBlack: Zum automatischen Anpassen der Bildhelligkeit zur Erzielung einer optimalen Kontrastleistung.
• Power: Wählen Sie den Leistungsprozentsatz für den Helligkeitsmodus.

Zurücksetzen

Setzt die Farbeinstellungen auf die werkseitigen Standardeinstellungen zurück.

PROJEKTOR VERWENDEN

Menü Anzeige Drei Dimensionen

Hinweis:

• Dieser Projektor ist ein 3D-fähiger Projektor mit DLP-Link-3D-Lösung.
- Bitte achten Sie darauf, dass Ihre 3D-Brille für DLP-Link-3D geeignet ist.
• Dieser Projektor unterstützt Frame-Sequential-(Seitenumkehr) 3D über HDMI1/HDMI2/VGA-Anschlüsse.
- Zur Aktivierung der 3D-Modus sollte die Eingangsbildfrequenz nur auf 60 Hz eingestellt werden; eine geringere oder höhere Bildfrequenz wird nicht unterstützt.
- Zur Erzielung optimaler Leistung wird eine Auflösung von 1920 x 1080 empfohlen. Bitte beachten Sie, dass die 4K-Auflösung (3840 x 2160) im 3D-Modus nicht unterstützt wird.

3D-Modus

Nutzen Sie diese Option zum Deaktivieren der 3D-Funktion oder zur Auswahl der geeigneten 3D-Funktion.

• Aus: Wählen Sie zum Abschalten des 3D-Modus „Aus“.
• DLP Link: Zur Nutzung optimierter Einstellungen beim Einsatz von DLP-3D-Brillen die Option wählen.
- IR: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von IR-3D-Brillen die Option „IR“.

Hinweis: Falls 2D- und 3D-Quellen gleichzeitig an PJ eingehen, sollten Sie bei Auftreten von Geisterbildern in der 2D-Quelle darauf achten, die 3D-Funktion manuell abzuschalten.

3D -> 2D

Legen Sie über diese Option fest, wie 3D-Inhalte an der Leinwand angezeigt werden sollen.

• Drei Dimensionen: Zeigt 3D-Signale.
• L (links): Zeigt das linke Einzelbild des 3D-Inhaltes.
• R (rechts): Zeigt das rechte Einzelbild des 3D-Inhaltes.

3D Format

Nutzen Sie diese Option zur Auswahl von geeignetem 3D-Formatinhalt.

• Auto: Wenn ein 3D-Identifikationssignal erkannt wird, wird das 3D-Format automatisch ausgewählt.
- Side By Side: Zeigt 3D-Signale im „side-by-side“-Format.
- Top and Bottom: Zeigt 3D-Signale im „Top and Bottom“-Format an.
Frame Sequential: Zeigt 3D-Signale im „Frame Sequential“-Format an.

3D-Sync. umkehr.

Nutzen Sie diese Option zum Aktivieren/Deaktivieren der 3D-Sync. umkehr.

PROJEKTOR VERWENDEN

Menü Anzeige Seitenverhältnis

Seitenverhältnis

Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen:

• 4:3: Dieses Format eignet sich für 4:3-Eingangsquellen.
• 16:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD.
• 16:10 (nur bei WXGA-Modell): Dieses Format ist für 16:10-Bildquellen wie Breitbild-Notebooks vorgesehen.
• LBX: Dieses Format ist für Nicht-16x9- und Letterbox-Quellen sowie bei Verwendung eines externen 16x9-Objektivs zur Anzeige des 2,35:1-Seitenverhältnisses mit voller Auflösung vorgesehen.
• Native: Dieses Format zeigt das Originalbild ohne Skalierung an.
• Auto: Diese Funktion wählt automatisch das passende Anzeigeformat aus.

Hinweis:

- Weitere Informationen zum LBX-Modus:

– Einige DVDs im Letterbox-Format sind nicht für 16x9-Fernseher geeignet. In diesem Fall ist das Bild bei der Anzeige im 16:9-Modus verzerrt. Bitte zeigen Sie die DVD im 4:3-Modus an. Wenn das Format des Inhaltes nicht 4:3 ist, erscheinen bei einer 16:9-Anzeige schwarze Balken rund um das Bild. Bei dieser Art des Inhaltes können Sie durch Einsatz des LBX-Modus mit dem Bild die 16:9-Anzeige ausfüllen.
- Wenn Sie ein externes anamorphes Objektiv verwenden, ermöglicht Ihnen der LBX-Modus auch die Anzeige von 2,35:1-Inhalten (inklusive anamorpher DVD- und HDTV-Filmquellen) mit 2,35:1-Bildern als anamorphe 16x9-Breitbildanzeige. In diesem Fall werden keine schwarzen Balken angezeigt. Lichtquellenleistung und vertikale Auflösung werden maximal ausgeschöpft.

- Gehen Sie zur Nutzung des superbreiten Formats wie folgt vor:

a) Setzen Sie das Seitenverhältnis auf 2,0:1.
b) Wählen Sie das Format „Superbreit“.
c) Richten Sie das projizierte Bild richtig auf die Leinwand aus.

1080p-Skalierungstabelle:

16:9-Bildschirm 480i/p 576i/p 1080i/p 720p PC
4x3 Auf 1440 x 1080 skalieren.
16x9	Auf 1920 x 1080 skalieren.
LBX	Skalierung auf 1920 x 1440, dann zentrales Bild mit 1920 x 1080 anzeigen.
Native	- 1:1-Abbildung, zentriert.- Keine Skalierung; das Bild wird mit der Auflösung basierend auf der Eingangsquelle angezeigt.
Auto	- Wenn Auto-Format ausgewählt ist, wechselt die Anzeige automatisch zu 16:9 (1920 x 1080).- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 1440 x 1080 skaliert.- Wenn die Quelle 16:9 ist, wird der Anzeigetyp auf 1920 x 1080 skaliert.- Wenn die Quelle in 16:10 vorliegt, wird der Anzeigetyp auf 1920 x 1200 skaliert und zur Anzeige auf einen Bereich von 1920 x 1080 zugeschnitten.

PROJEKTOR VERWENDEN

1080p-Auto-Abbildung-Regel:

Auto	Eingangsauflösung Autom./Skala
	H. Auflösung V. Auflösung 1920 1080
4:3	640 480 1440	1080
	800 600 1440	1080
	1024 768 1440	1080
	1280 1024 1440	1080
	1400 1050 1440	1080
	1600 1200 1440	1080
Breitbild-Notebook	1280 720 1920	1080
	1280 768 1800	1080
	1280 800 1728	1080
SDTV	720 576 1350	1080
	720 480 1620	1080
HDTV	1280 720 1920	1080
	1920 1080 1920	1080

WXGA-Skalierungstabelle (Leinwandtyp 16 x 10):

Hinweis:

- Unterstützter Bildschirmtyp 16:9 (1280 x 720), 16:10 (1280 x 800).

• Wenn der Anzeigetyp 16:9 ist, ist das Format 16 x 10 nicht verfügbar.
• Wenn der Bildschirmtyp 16:10 ist, ist das Format 16 x 9 nicht verfügbar.
• Wenn Sie die Auto-Option wählen, wird der Anzeigemodus ebenfalls automatisch geändert.

16:10-Bildschirm	480i/p 576i/p 1080i/p 720p PC
4 x 3	Auf 1066 x 800 skalieren.
16 x 10	Auf 1280 x 800 skalieren.
LBX	Skalierung auf 1280 x 960, dann zentrales Bild mit 1280 x 800 anzeigen.
Native-Modus	1:1-Abbildung, zentriert.	1:1-Abbildung zeigt 1280 x 800.	1280 x 720 zentriert.	1:1-Abbildung, zentriert.
Auto	- Eingangsquelle wird auf einen Anzeigebereich von 1280 x 800 angepasst, das Originalseitenverhältnis wird beibehalten.- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 1066 x 800 skaliert.- Wenn die Quelle 16:9 ist, wird der Bildschirmtyp auf 1280 x 720 skaliert.- Wenn die Quelle 15:9 ist, wird der Bildschirmtyp auf 1280 x 768 skaliert.- Wenn die Quelle 16:10 ist, wird der Bildschirmtyp auf 1280 x 800 skaliert.

PROJEKTOR VERWENDEN

WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 10):

Auto	Eingangsauflösung Autom./Skala
	H. Auflösung V. Auflösung 1280 800
4:3	640 480 1066	800
	800 600 1066	800
	1024 768 1066	800
	1280 1024 1066	800
	1400 1050 1066	800
	1600 1200 1066	800
Breitbild-Notebook	1280 720 1280	720
	1280 768 1280	768
	1280 800 1280	800
SDTV	720 576 1280	720
	720 480 1280	720
HDTV	1280 720 1280	720
	1920 1080 1280	720

WXGA-Skalierungstabelle (Leinwandtyp 16 x 9):

16:9-Bildschirm 480i/p 576i/p 1080i/p 720p PC
4x3 Auf 960 x 720 skalieren.
16x9 Auf 1280 x 720 skalieren.
LBX Skalierung auf 1280 x 960, dann zentrales Bild mit 1280 x 720 anzeigen.
Native-Modus	1:1-Abbildung, zentriert.	1:1-Abbildung zeigt 1280 x 720.	1280 x 720 zentriert.	1:1-Abbildung, zentriert.
Auto	- Wenn dieses Format ausgewählt ist, wechselt die Bildschirmtyp automatisch zu 16:9 (1280 x 720).- Wenn die Quelle 4:3 ist, wird der Bildschirmtyp auf 960 x 720 skaliert.- Wenn die Quelle 16:9 ist, wird der Bildschirmtyp auf 1280 x 720 skaliert.- Wenn die Quelle 15:9 ist, wird der Bildschirmtyp auf 1200 x 720 skaliert.- Wenn die Quelle 16:10 ist, wird der Bildschirmtyp auf 1152 x 720 skaliert.

PROJEKTOR VERWENDEN

WXGA-Auto-Abbildungsregel (Bildschirmtyp 16 x 9):

Auto	Eingangsauflösung Autom./Skala
	H. Auflösung V. Auflösung 1280 720
4:3	640 480 960 720
	800 600 960 720
	1024 768 960 720
	1280 1024 960 720
	1400 1050 960 720
	1600 1200 960 720
Breitbild-Notebook	1280 720 1280 720
	1280 768 1200 720
	1280 800 1152 720
SDTV	720 576 1280 720
	720 480 1280 720
HDTV	1280 720 1280 720
	1920 1080 1280 720

WUXGA-Skalierungstabelle für 1920 x 1200 DMD (Anzeigetyp 16:10):

Hinweis:

• Unterstützter Anzeigetyp ist 16:10 (1920 x 1200), 16:9 (1920 x 1080).
- Wenn der Bildschirmtyp 16:9 ist, ist das Format 16x10 nicht verfügbar.
- Wenn der Bildschirmtyp 16:10 ist, ist das Format 16x9 nicht verfügbar.
- Wenn Sie die Auto-Option wählen, wird der Anzeigemodus ebenfalls automatisch geändert.

16:10-Bildschirm	480i/p 576i/p 1080i/p 720p	PC
4x3	Auf 1600 x 1200 skalieren.
16x9	Auf 1920 x 1080 skalieren.
16x10	Auf 1920 x 1200 skalieren.
LBX	Auf 1920 x 1440 skalieren, dann das zentrale Bild von 1920 x 1200 anzeigen.
Native	- 1:1-Abbildung, zentriert.- Keine Skalierung; das Bild wird mit der Auflösung basierend auf der Eingangsquelle angezeigt.
Auto	- Wenn dieses Format ausgewählt ist, wird der Anzeigetyp automatisch zu 16:10 (1920 x 1200).- Wenn die Quelle 4:3 ist, wird der Anzeigetyp auf 1600 x 1200 skaliert.- Wenn die Quelle 16:9 ist, wird der Anzeigetyp auf 1920 x 1080 skaliert.- Wenn die Quelle 16:10 ist, wird der Anzeigetyp auf 1920 x 1200 skaliert.

PROJEKTOR VERWENDEN

WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:10):

Auto	Eingangsauflösung Autom./Skala
	H. Auflösung V. Auflösung 1920 1200
4:3	640 480 1600	1200
	800 600 1600	1200
	1024 768 1600	1200
	1280 1024 1600	1200
	1400 1050 1600	1200
	1600 1200 1600	1200
Breitbild-Notebook	1280 720 1920	1080
	1280 768 1920	1152
	1280 800 1920	1200
SDTV	720 576 1350	1080
	720 480 1620	1080
HDTV	1280 720 1920	1080
	1920 1080 1920	1080

WUXGA-Skalierungstabelle (Leinwandtyp 16:9):

16:9-Bildschirm	480i/p 576i/p 1080i/p 720p PC
4x3 Auf 1440 x 1080 skalieren.
16x9 Auf 1920 x 1080 skalieren.
LBX	Skalierung auf 1920 x 1440, dann zentrales Bild mit 1920 x 1080 anzeigen.
Native	- 1:1-Abbildung, zentriert.- Keine Skalierung; das Bild wird mit der Auflösung basierend auf der Eingangsquelle angezeigt.
Auto	- Wenn dieses Format ausgewählt ist, wechselt die Anzeige automatisch zu 16:9 (1920 x 1080).- Wenn die Quelle 4:3 ist, wird der Anzeigetyp auf 1440 x 1080 skaliert.- Wenn die Quelle 16:9 ist, wird der Anzeigetyp auf 1920 x 1080 skaliert.- Wenn die Quelle in 16:10 vorliegt, wird der Anzeigetyp auf 1920 x 1200 skaliert und zur Anzeige auf einen Bereich von 1920 x 1080 zugeschnitten.

PROJEKTOR VERWENDEN

WUXGA-Auto-Abbildungsregel (Bildschirmtyp 16:9):

Auto	Eingangsauflösung Autom./Skala
	H. Auflösung V. Auflösung 1920 1080
4:3	640 480 1440	1080
	800 600 1440	1080
	1024 768 1440	1080
	1280 1024 1440	1080
	1400 1050 1440	1080
	1600 1200 1440	1080
Breitbild-Notebook	1280 720 1920	1080
	1280 768 1800	1080
	1280 800 1728	1080
SDTV	720 576 1350	1080
	720 480 1620	1080
HDTV	1280 720 1920	1080
	1920 1080 1920	1080

Menü Anzeige Rändermaske

Rändermaske

Nutzen Sie diese Funktion zum Entfernen des Videokodierungsrauschens am Rand der Videoquelle.

Menü Anzeige Zoom

Zoom

Zum Vergrößern eines Bildes auf der Projektionsfläche verwenden.

Menü Anzeige Image Shift

Image Shift

Passen Sie die Position des projizierten Bildes horizontal (H) oder vertikal (V) an.

Geometriekorrektur-Menü anzeigen

Vier Ecken

Ermöglicht die Anpssung des Bildes an einen definierten Bereich durch Verschiebung der X- und Y-Position jeder der vier Ecken.

Horizontale Trapezkorrektur

Bildverzerrung horizontal anpassen und ein eher rechteckiges Bild erzeugen. Horizontale Trapezkorrektur dient zur Korrektur eines verzerrten Bildes, bei dem linker und rechter Bildrand unterschiedlich lang sind. Dies dient dem Einsatz mit horizontalen Anwendungen auf der Achse.

Ver. Trapezkor.

Bildverzerrung vertikal anpassen und ein eher rechteckiges Bild erzeugen. Vertikale Trapezkorrektur dient zur Korrektur eines trapezförmigen Bildes, bei dem Ober- und Unterkante zu einer Seite geneigt sind. Dies dient dem Einsatz mit vertikalen Anwendungen auf der Achse.

PROJEKTOR VERWENDEN

Auto. Trapezkor.

Korrigiert Trapezkorrektur digital so, dass das projizierte Bild den Bereich der Projektionsfläche ausfüllt.

Hinweis:

• Die Bidlgröße verringert sich bei Anpassung horizontaler und vertikaler Trapezkorrektur geringfügig.
• Bei Verwendung von Auto. Trapezkor. wird die Funktion Vier Ecken deaktiviert.

Zurücksetzen

Setzt die Einstellungen der Geometriekorrektur auf die werkseitigen Standardeinstellungen zurück.

Menü Audio

Menü Audio Stumm

Stumm

Mit dieser Option schalten Sie den Ton vorübergehend aus.

• Ein: Wählen Sie zum Aktivieren der Stummschaltung „Ein“.
  • Aus: Wählen Sie zum Deaktivieren der Stummschaltung „Aus“.

Hinweis: Die „Stumm“-Funktion wirkt sich sowohl auf interne als auch externe Lautsprecher aus.

Menü Audio Lautstärke

Lautstärke

Passen Sie die Lautstärke an.

Menü Audio: Audioeingang

Audioeingang

Wählen Sie den Audioeingang für Videoquellen wie folgt:

• HDMI1 / MHL: Audio 1, Audio 2 oder Standard.
• HDMI2: Audio 1, Audio 2 oder Standard.
- HDBaseT: Audio 1, Audio 2 oder Standard.
• VGA: Audio 1 oder Audio 2.
• VGA 1: Audio 1 und Audio 2.
• VGA 2: Audio 1 und Audio 2.
• S-Video: Audio 1 und Audio 2.
• Video: Audio 1 und Audio 2.

Hinweis:

• Die Optionen HDBaseT, VGA 1, VGA 2 und S-Video gelten nur für das HDBaseT-Modell.
• VGA-Option gilt nur für Modelle ohne HDBaseT.

Audio / mic input-Funktionsmenü

Audio / Mic Input-Funktion

Konfigurieren Sie die Einstellungen der Audioeingangsquelle.

PROJEKTOR VERWENDEN

Menü Setup

Menü Setup Projektion

Projektion

Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben.

Menü Setup Bildschirmtyp

Bildschirmtyp (nur WXGA- oder WUXGA-Modell)

Wählen Sie den Bildschirmtyp zwischen 16:9 und 16:10.

Menü Setup Stromeinstellungen

Direkt einschalten

Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „Power“-Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken.

Einschalten durch Signale

Wählen Sie zum Aktivieren des „Einschalten durch Signale“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald ein Signal erkannt wird; Sie müssen dazu nicht die „Power“-Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken.

Hinweis: Wenn die Option „Einschalten durch Signale“ auf „Ein“ gesetzt ist, beträgt der Stromverbrauch des Projektors im Bereitschaftsmodus mehr als 3 W.

Autom. aus (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist.

Zeitsteuerung (Min.)

Konfigurieren Sie den Zeitsteuerung.

- Zeitsteuerung (Min.): Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer beginnt zu laufen – unabhängig davon, ob ein Eingangssignal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist.

Hinweis: Der Zeitsteuerung wird bei jeder Projektorabschaltung rückgesetzt.

• Immer eingeschaltet: Durch Auswahl ist der Zeitsteuerung immer eingeschaltet.

Betriebsmodus (Standby)

Hier legen Sie die Einstellungen des Betriebsmodus fest.

• Aktiv: Wählen Sie zum Zurückkehren in den normalen Bereitschaftsmodus „Aktiv“.
• Eco.: Durch Auswahl von „Eco.“ sparen Sie noch mehr Strom < 0,5 W.

USB Power (Standby)

Aktivieren oder deaktivieren Sie die USB-Stromversorgung, wenn sich der Projektor im Bereitschaftsmodus befindet.

Hinweis: USB kann mit S-Video- oder MHL-Quellen keinen Strom liefern.

PROJEKTOR VERWENDEN

Menü Seutp Sicherheit

Sicherheit

Aktivieren Sie diese Funktion zur Kennwortabfrage vor Benutzung des Projektors.

• Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“.
  • Aus: Wählen Sie zum Einschalten des Projektors ohne Kennwortabfrage „Aus“.

Sicherheits-Timer

Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen. Nach Ablauf der Zeit wird die Eingabe des Kennworts verlangt.

Kennwort ändern

Zum Einstellen oder Ändern des beim Einschalten des Projektors abgefragten Kennwortes verwenden.

Menü Einstellung: HDMI Link Einstellungen

Hinweis:

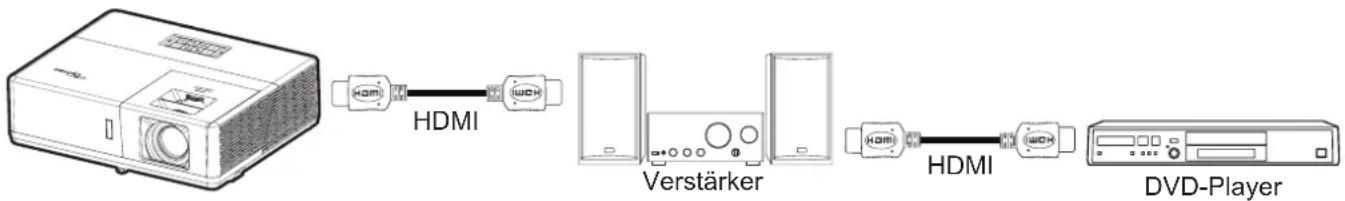

- Wenn Sie HDMI-CEC-kompatible Geräte per HDMI-Kabel am Projektor anschließen, können Sie deren Betriebsmodus über die Funktion HDMI Verbindung im OSD-Menü des Projektors steuern. Dadurch ist es möglich, ein oder mehrere Geräte in einer Gruppe per HDMI Verbindung ein- und auszuschalten. In einer typischen Konfiguration ist Ihr DVD-Player beispielsweise über einen Verstärker oder eine Heimkinoanlage mit dem Projektor verbunden.

HDMI Verbindung

De-/aktiviert die HDMI Verbindung-Funktion. Die Optionen Inklusive TV, Anschluß Power On und Anschluß Power Off sind nur verfügbar, wenn die Option auf „Ein“ eingestellt ist.

Inklusive TV

Setzen Sie die Option auf „Ja“, wenn Fernseher und Projektor automatisch gleichzeitig ausgeschaltet werden sollen. Damit beide Geräte nicht gleichzeitig ausgeschaltet werden, stellen Sie die Option auf „Nein“ ein.

Anschluß Power On

CEC-Einschaltbefehl.

• wechselseitig: Projektor und CEC-Gerät schalten sich gleichzeitig ein.
• PJ->Gerät: Das CEC-Gerät schaltet sich erst ein, nachdem der Projektor eingeschaltet wurde.
• Gerät->PJ: Der Projektor schaltet sich erst ein, nachdem das CEC-Gerät eingeschaltet wurde.

Anschluß Power Off

Aktivieren Sie diese Funktion, damit sich HDMI-Link-Gerät und Projektor automatisch gleichzeitig abschalten.

Menü Setup Testbild

Testbild

Wählen Sie bei der Testbild-Option zwischen Green Grid, Magenta Grid, White Grid, Weißoder Deaktivierung dieser Funktion (Aus).

PROJEKTOR VERWENDEN

Menü Setup : Werkseinstellungen

Infrarot Funktion

Hier legen Sie die Einstellungen der Infrarot Funktion fest.

• Ein: Wählen Sie „Ein“; der Projektor kann über die Fernbedienung von oberen oder vorderen IR-Empfängern gesteuert werden.
• Aus: Wählen Sie „Aus“; der Projektor kann nicht über die Fernbedienung gesteuert werden. Wenn Sie „Aus“ wählen, können Sie den Projektor über das Bedienfeld steuern.

Fernbedienungscode

Stellen Sie den Fernbedienungscode ein, indem Sie die Fernbedienungs-ID-Taste 3 Sekunden drücken. Daraufhin beginnt die Fernbedienungsanzeige zu blinken (über der Aus-Taste). Geben Sie dann über die Zifferntasten am Bedienfeld eine Zahl zwischen 00 und 99 ein. Nach Eingabe der Nummer blinkt die Fernbedienungsanzeige zweimal schnell. Dies zeigt an, dass der Fernbedienungscode geändert wurde.

F1/F2/F3

Weisen Sie F1, F2 oder F3 Testbild, Helligkeit, Kontrast, Zeitsteuerung, Farbabstimmung, Farbtemperatur, Gamma, Projektion oder MHL als Standardfunktion zu.

Menü Setup Projektor-ID

Projektor-ID

Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232-Befehl einen individuellen Projektor zu steuern.

12V Trigger-Menü einrichten

12V Trigger

Nutzen Sie diese Funktion zum Aktivieren oder Deaktivieren des Auslösers.

• Aus: Mit „Aus“ deaktivieren Sie den Auslöser.
• Ein: Mit „Ein“ aktivieren Sie den Auslöser.

Menü Setup Optionen

Sprache

Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi, Vietnamesisch, Indonesisch, Rumänisch und Slowakisch.

Closed Caption

Closed Caption ist eine Textversion von Programmton und anderen angezeigten Informationen. Falls das Eingangssignal Closed Captions enthält, können Sie die Funktion einschalten und die Kanäle ansehen. Die verfügbaren Optionen beinhalten „Aus“, „CC1“ und „CC2“.

PROJEKTOR VERWENDEN

Menü Einstellungen

Legen Sie die Menüposition fest und konfigurieren Sie die Zeitverzögerung.

• Menüposition: Hier wählen Sie die Position des Menüs auf der Projektionsfläche.
• Menü Timer: Legen Sie fest, wie lange das OSD-Menü angezeigt werden soll.

Auto-Quelle

Wählen Sie diese Option, damit der Projektor automatisch nach einer verfügbaren Eingangsquelle sucht.

Eingabequelle

Stellen Sie die Eingangsquelle HDMI1/MHL, HDMI2, VGA oder Video ein.

Eingabename

Zum Umbenennen der Eingabefunktion zur einfacheren Identifikation verwenden. Die verfügbaren Optionen sind HDMI1/MHL, HDMI2, HDBaseT, VGA, VGA 1, VGA 2, S-Video und Video.

Hinweis:

• Die Optionen HDBaseT, VGA 1, VGA 2 und S-Video gelten nur für das HDBaseT-Modell.
• VGA-Option gilt nur für Modelle ohne HDBaseT.

Große Höhe

Wenn „Ein“ ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen in denen die Luft recht dünn ist sinnvoll.

Display Mode Lock

Wählen Sie zum Sperren oder Freigeben der Anpassung von Anzeigemoduseinstellungen „Ein“ oder „Aus“.

Tastenfeldsperre

Wenn die Tastenfeldsperre auf „Ein“ gesetzt wird, wird das Bedienfeld gesperrt. Der Projektor kann jedoch über die Fernbedienung gesteuert werden. Wenn Sie „Aus“ wählen, können Sie den Projektor wieder über das Bedienfeld steuern.

Info ausblenden

Aktivieren Sie diese Funktion zum Ausblenden der Informationsmitteilungen.

• Aus: Mit „Aus“ zeigen Sie die „Suchen“-Mitteilungen an.
- Ein: Mit „Ein“ verbergen Sie die Informationsmitteilungen.

Logo

Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft.

• Standard: Das Standard-Startbild.
  • Neutral: Im Startbild wird das Logo nicht angezeigt.
• Benutzer: Verwenden Sie das gespeicherte Bild als Startbild.

Hintergrundfarbe

Über diese Funktion können Sie ein blaues, rotes, grünes, graues, gar kein oder ein Logobild anzeigen, wenn kein Signal verfügbar ist.

Hinweis: Falls die Hintergrundfarbe auf „Kein“ eingestellt wird, ist die Hintergrundfarbe Schwarz.

OSD zurücksetzen-Menü einrichten

OSD zurücksetzen

Setzt die Menüeinstellungen auf die werkseitigen Standardeinstellungen zurück.

Einstellungen zurücksetzen

Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück.

PROJEKTOR VERWENDEN

Menü Netzwerk

Netzwerk-LAN-Menü

Netzwerkstatus

Zeigt den Netzwerkverbindungsstatus (reine Anzeige).

MAC-Adresse

Zeigt die MAC-Adresse (reine Anzeige).

DHCP

Verwenden Sie diese Option zum Aktivieren oder Deaktivieren der DHCP-Funktion.

• Aus: Zur manuellen Zuweisung von IP, Subnetzmaske, Gateway und DNS-Konfiguration.
• Ein: Projektor bezieht automatisch eine IP-Adresse von Ihrem Netzwerk.

Hinweis: Durch Verlassen des OSD werden die eingegebenen Werte automatisch angewendet.

IP-Adresse

Zeigt die IP-Adresse.

Subnetzmaske

Zeigt die Subnetzmaskennummer.

Gateway

Zeigt das Standard-Gateway des Netzwerks, das mit dem Projektor verbunden ist.

DNS

Zeigt die DNS-Nummer.

So nutze ich den Webbrowser zum Steuern Ihres Projektors

1. Setzen Sie die DHCP-Option am Projektor auf „Ein“, damit ein DHCP-Server automatisch eine IP-Adresse zuweisen kann.
2. Öffnen Sie den Webbrowser an Ihrem PC und geben Sie die IP-Adresse des Projektors ein („Netzwerk“ > „LAN“ > „IP-Adresse“).
3. Geben Sie Nutzernamen und Kennwort ein, klicken Sie dann auf „Anmelden“. Die Konfigurationswebschnittstelle des Projektors öffnet sich.

Hinweis:

• Die Standardangaben bei Benutzername und Kennwort lauten „admin“.
  • Die Schritte in diesem Abschnitt basieren auf dem Betriebssystem Windows 7.

PROJEKTOR VERWENDEN

Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor\*

1. Setzen Sie die DHCP-Option am Projektor auf „Aus“.
2. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk“ > „LAN“).

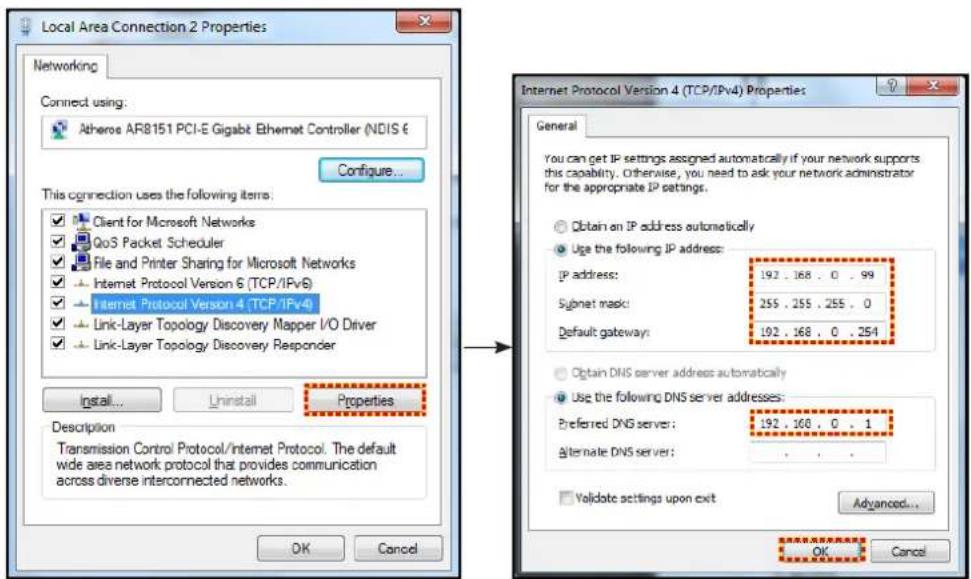

3. Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie die am Projektore eingestellten Netzwerkparameter auch Ihrem PC zu. Klicken Sie zum Speichern der Parameter auf „OK“.

1. Öffnen Sie den Webbrowser an Ihrem PC und geben die in Schritt 3 zugewiesenen IP-Adresse in das URL-Feld ein. Drücken Sie dann „Bestätigen“.

Zurücksetzen

Setzt alle Werte für LAN-Parameter zurück.

Netzwerksteuerung-Menü

Crestron

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 41794).

Weitere Informationen finden Sie unter http://www.crestron.com und www.crestron.com/getroomview.

Extron

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 2023).

PJ Link

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 4352).

AMX Device Discovery

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 9131).

Telnet

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 23).

HTTP

Wählen Sie mit dieser Funktion die Netzwerkfunktion (Port: 80).

PROJEKTOR VERWENDEN

Menü SETUP > Netzwerk: Control Settings

LAN RJ45-Funktion

Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc.

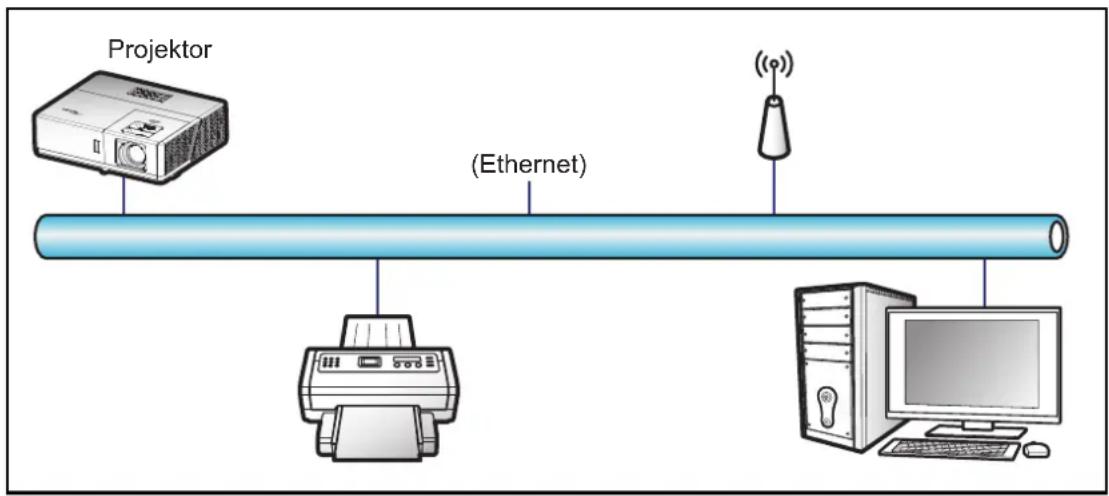

Kabel-LAN-Anschlussfunktionen

Dieser Projektor kann über einen PC (Notebook) oder ein anderes externes Gerät per LAN/RJ45-Port gesteuert werden und ist mit Crestron / Extron / AMX (Geräteerkennung) / PJLink kompatibel.

• Crestron ist eine eingetragene Marke der Crestron Electronics, Inc. in den Vereinigten Staaten.
• Extron ist eine eingetragene Marke der Extron Electronics, Inc. in den Vereinigten Staaten.
• AMX ist eine eingetragene Marke von AMX LLC in den Vereinigten Staaten.
- PJLink hat die Eintragung einer Marke und eines Logos in Japan, den Vereinigten Staaten von Amerika und anderen Ländern durch die JBMIA beantragt.

Der Projektor wird durch die angegebenen Befehle des Crestron Electronics-Controllers und der relevanten Software unterstützt, bspw. RoomView®.

http://www.crestron.com/

Dieser Projektor in konform mit der Unterstützung von Extron-Geräten zur Bezugnahme.

http://www.extron.com/

Dieser Projektor wird von AMX (Geräteerkennung) unterstützt.

http://www.amx.com/

Diese Projektor unterstützt alle Befehle von PJLink Klasse 1 (Version 1.00).

http://pjlink.jbmia.or.jp/english/

Detailliertere Informationen zu den unterschiedlichen Arten externer Geräte, die mit dem LAN- / RJ-45-Anschluss und verbunden und den Projektor steuern können, sowie zu unterstützten Befehlen für diese externen Geräte erhalten Sie direkt beim Kundendienst.

PROJEKTOR VERWENDEN

LAN/RJ45

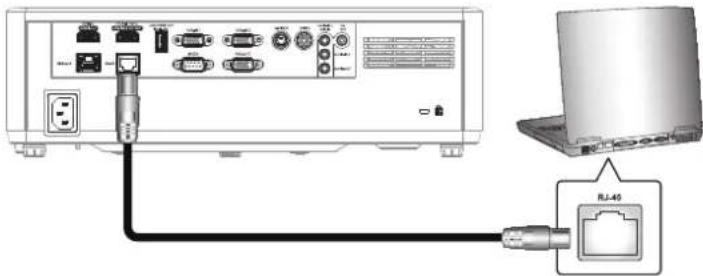

1. Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook).

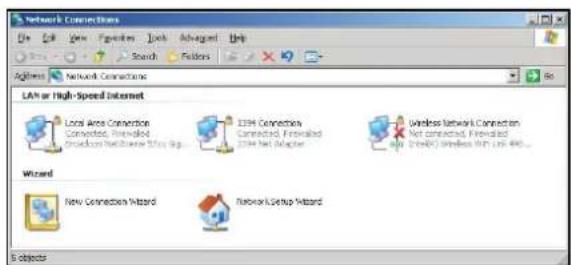

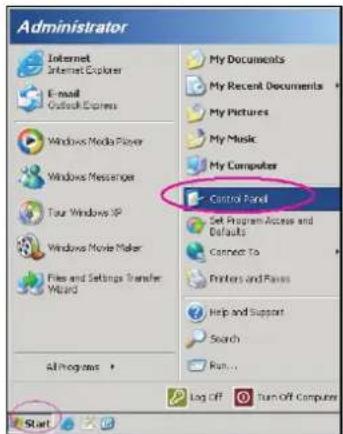

1. Wählen Sie am PC (Notebook) Start > Systemsteuerung > Netzwerkverbindungen.

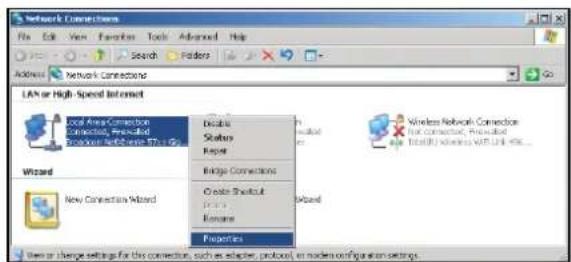

1. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften.

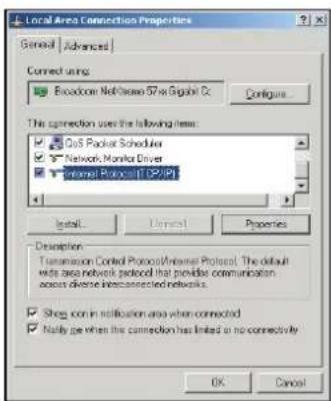

1. Wählen Sie im Eigenschaften-Fenster das Allgemein-Register und dann Internetprotokoll (TCP/IP).

1. Klicken Sie auf „Eigenschaften“.

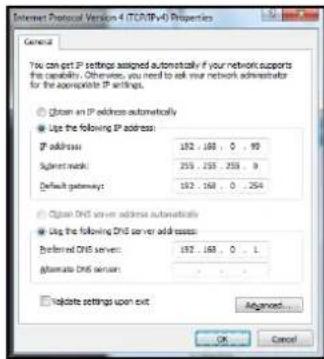

1. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“.

1. Drücken Sie die „Menü“-Taste am Projektor.
2. Öffnen Sie am Projektor Netzwerk > LAN.

3. Geben Sie die folgenden Verbindungsparameter ein:

4. DHCP: Aus

5. IP-Adresse: 192.168.0.100
   – Subnetzmaske: 255.255.255.0
6. Gateway: 192.168.0.254

7. DNS: 192.168.0.51

8. Drücken Sie zum Bestätigen der Einstellungen „Bestätigen“.

9. Öffnen Sie einen Webbrowser, zum Beispiel Microsoft Internet Explorer mit Adobe Flash Player 9.0 oder höher.
10. Geben Sie in die Adresszeile die IP-Adresse des Projektors ein: 192.168.0.100.

1. Drücken Sie „Bestätigen“.

Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt Folgendes:

PROJEKTOR VERWENDEN

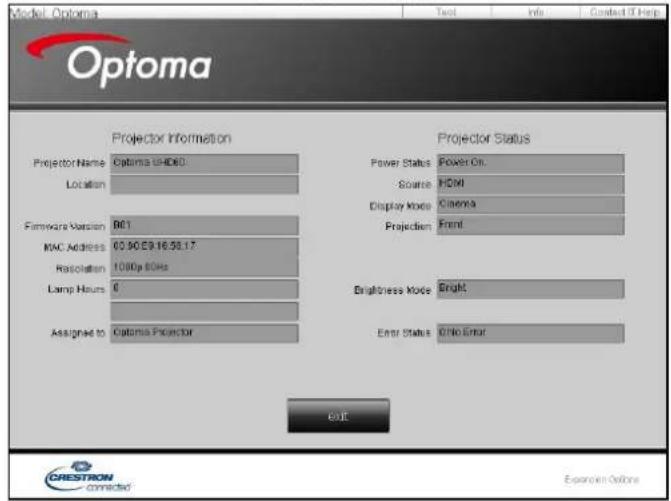

Informationen-Seite

Funktion RS232 per Telnet

Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN-/RJ-45-Schnittstelle.

Kurzanleitung für „RS232 by Telnet“

- Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors.

• Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.

- Stellen Sie sicher, dass die „Windows Firewall“-Einstellung deaktiviert wird, falls die „TELNET“-Funktion vom PC / Notebook ausgefiltert wird.

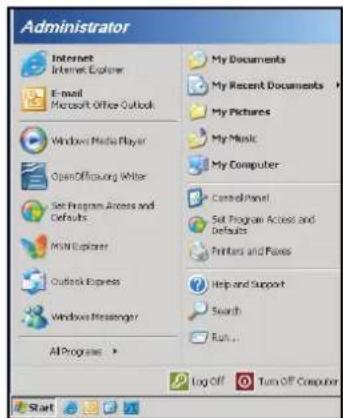

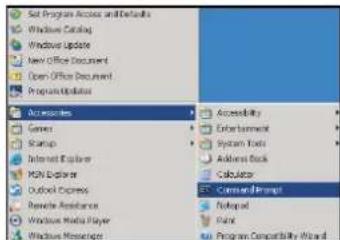

1. Wählen Sie Start > Alle Programme > Zubehör > Eingabeaufforderung.

1. Geben Sie das Befehlsformat wie folgt ein:

- telnet ttt.xxx.yyy.zzz 23 („Eingabe“-Taste gedrückt)

– (ttt.xxx.yyy.zzz: IP-Adresse des Projektors)

1. Wenn die Telnet-Verbindung besteht, können Sie einen RS232-Befehl eingeben, dann die „Bestätigen“-Taste drücken und der RS232-Befehl wird ausgeführt.

Spezifikationen für „RS232 by TELNET“:

1. Telnet: TCP.

2. Telnet-Port: 23 (weitere Informationen erhalten Sie vom Serviceagenten oder Team).

3. Telnet-Dienstprogramm: Windows „TELNET.exe“ (Konsolenmodus).

4. Normale Trennung der RS232-per-Telnet-Steuerung: Schließen

5. Das Telnet-Dienstprogramm von Windows ist direkt nach der Telnet-Verbindung bereit.

- Beschränkung 1 für Telnet-Steuerung: Die aufeinanderfolgende Netzwerklast bei der Telnet-Steuerung muss weniger als 50 Bytes betragen.

- Beschränkung 2 für Telnet-Steuerung: Ein kompletter RS232-Befehl muss bei der Telnet-Steuerung weniger als 26 Bytes betragen.

- Beschränkung 3 für Telnet-Steuerung: Mindestverzögerung für den nächsten RS232-Befehl muss mehr als 200 (ms) betragen.

PROJEKTOR VERWENDEN

Menü Infos

Menü Infos

Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet:

• Regulatory
• Seriennummer
• Quelle
• Auflösung
• Refresh Rate
• Anzeigemodus
  • Betriebsmodus (Standby)
• Laufzeit Lichtquelle
• Fernbedienungscode
  • Fernbedienungscode (aktiv)
• Netzwerkstatus
• IP-Adresse
• Projektor-ID
• Modus Helligkeit
• FW Version

WARTUNG

Staubfilter installieren und reinigen

Staubfilter installieren

Hinweis: Staubfilter werden nur in ausgewählten Regionen mit übermäßigem Staub benötigt/mitgeliefert.

Staubfilter reinigen

Sie sollten den Staubfilter einmal alle drei Monate reinigen. Reinigen Sie ihn häufiger, falls der Projektor in einer staubigen Umgebung verwendet wird.

Verfahren:

1. Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die “ ”-Teste am Projektorbedienfeld oder die “ ”-Taste an der Fernbedienung drücken.
2. Trennen Sie das Gerät vom Stromnetz.

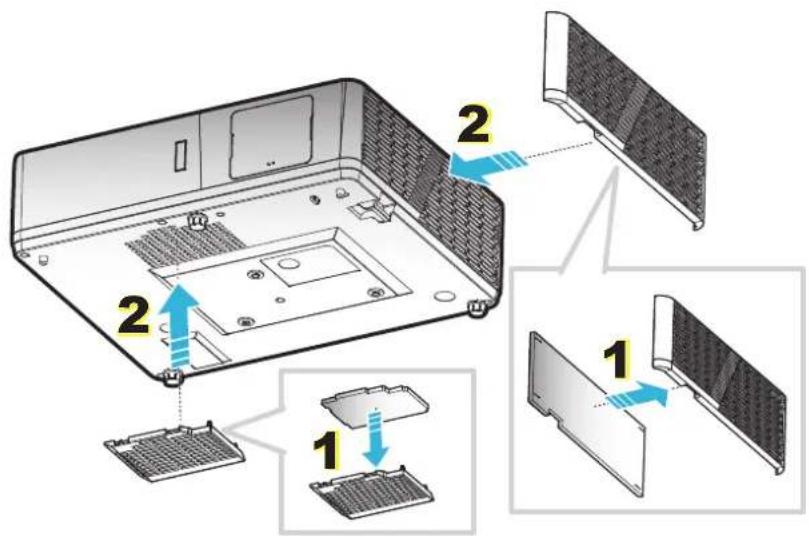

3. Ziehen Sie das Staubfilterfach nach unten, um es aus der Unterseite des Projektors zu entfernen. 1
4. Entfernen Sie den Luftfilter vorsichtig. Reinigen oder ersetzen Sie dann den Staubfilter. 2
5. Gehen Sie zum Installieren des Staubfilters in umgekehrter Reihenfolge vor.

Kompatible Auflösungen

Digital (HDMI 1.4)
Native Auflösung: 1920 x 1080 bei 60 Hz (ZH506); 1920 x 1200 bei 60 Hz (WU506)

Etabliertes Timing	Standardtiming	Descriptor-Timing -B0 (Detail-Timing)	Unterstützter Videomodus	Descriptor-Timing -B1 (Detail-Timing)
720 x 400 bei 70 Hz	1280 x 720 bei 60 Hz	1920 x 1080 bei 60 Hz (ZH506)	720 x 480i bei 60 Hz (16:9)	1920 x 1080p bei 60 Hz
640 x 480 bei 60 Hz	1280 x 800 bei 60 Hz	1920 x 1200 bei 600 Hz-RB (ZU506)	720 x 480p bei 60 Hz (4:3)	1366 x 768 bei 60 Hz
640 x 480 bei 67 Hz	1280 x 1024 bei 60 Hz		720 x 480p bei 60 Hz (16:9)	1920 x 1080 bei 120 Hz
640 x 480 bei 72 Hz	1920 x 1200 bei 60 Hz (reduziert)		720 x 576i bei 50 Hz (16:9)
640 x 480 bei 75 Hz	640 x 480 bei 120 Hz	720 x 576p bei 50 Hz (4:3)
800 x 600 bei 56 Hz	800 x 600 bei 120 Hz	720 x 576p bei 50 Hz (16:9)
800 x 600 bei 60 Hz	1024 x 768 bei 120 Hz		1280 x 720p bei 60 Hz (16:9)
800 x 600 bei 72 Hz	1280 x 800 bei 120 Hz		1280 x 720p bei 50 Hz (16:9)
800 x 600 bei 75 Hz	1920 x 1080i bei 60 Hz	(16:9)
832 x 624 bei 75 Hz	1920 x 1080i bei 50 Hz	(16:9)
1024 x 768 bei 60 Hz			1920 x 1080p bei 60 Hz (16:9)
1024 x 768 bei 70 Hz			1920 x 1080p bei 50 Hz (16:9)
1024 x 768 bei 75 Hz			1920 x 1080p bei 24 Hz (16:9)
1280 x 1024 bei 75 Hz			3840 x 2160 bei 24 Hz
			3840 x 2160 bei 25 Hz
Hersteller-Timing: 3840 x 2160 bei 30 Hz
1152 x 870 bei 75 Hz			4096 x 2160 bei 24 Hz

Digital (HDMI 2.0)
Native Auflösung: 1920 x 1080 bei 60 Hz (ZH506); 1920 x 1200 bei 60 Hz (WU506)

Etabliertes Timing	Standardtiming	Descriptor-Timing -B0 (Detail-Timing)	Unterstützter Videomodus	Descriptor-Timing -B1 (Detail-Timing)
720 x 400 bei 70 Hz	1280 x 720 bei 60 Hz	1920 x 1080 bei 60 Hz (ZH506)	720 x 480i bei 60 Hz (16:9)	1920 x 1080p bei 120 Hz
640 x 480 bei 60 Hz	1280 x 800 bei 60 Hz	1920 x 1200 bei 600 Hz-RB (ZU506)	720 x 480p bei 60 Hz (4:3)	1366 x 768 bei 60 Hz
640 x 480 bei 67 Hz	1280 x 1024 bei 60 Hz		720 x 480p bei 60 Hz (16:9)
640 x 480 bei 72 Hz	1920 x 1200 bei 60 Hz (reduziert)		720 x 576i bei 50 Hz (16:9)
640 x 480 bei 75 Hz	640 x 480 bei 120 Hz	720 x 576p bei 50 Hz (4:3)
800 x 600 bei 56 Hz	800 x 600 bei 120 Hz	720 x 576p bei 50 Hz (16:9)
800 x 600 bei 60 Hz	1024 x 768 bei 120 Hz		1280 x 720p bei 60 Hz (16:9)
800 x 600 bei 72 Hz	1280 x 800 bei 120 Hz		1280 x 720p bei 50 Hz (16:9)

ZUSÄTZLICHE INFORMATIONEN

Etabliertes Timing Standardtiming		Descriptor-Timing -B0 (Detail-Timing)	Unterstützter Videomodus	Descriptor-Timing -B1 (Detail-Timing)
800 x 600 bei 75 Hz	1920 x 1080i bei 60 Hz (16:9)
832 x 624 bei 75 Hz	1920 x 1080i bei 50 Hz (16:9)
1024 x 768 bei 60 Hz	1920 x 1080p bei 60 Hz (16:9)
1024 x 768 bei 70 Hz	1920 x 1080p bei 50 Hz (16:9)
1024 x 768 bei 75 Hz	1920 x 1080p bei 24 Hz (16:9)
1280 x 1024 bei 75 Hz			3840 x 2160 bei 24 Hz
			3840 x 2160 bei 25 Hz
Hersteller-Timing: 3840 x 2160 bei 30 Hz
1152 x 870 bei 75 Hz	4096 x 2160 bei 24 Hz
			3840 x 2160 bei 50 Hz
			3840 x 2160 bei 60 Hz
			4096 x 2160 bei 50 Hz
			4096 x 2160 bei 60 Hz

Analog

Native Auflösung: 1920 x 1080 bei 60 Hz (ZH506); 1920 x 1200 bei 60 Hz (WU506)

B0/Hergestellt-Timing B0/Standard-Timing B0/Detail-Timing B1/Detail-Timing
720 x 400 bei 70 Hz 1280 x 720 bei 60 Hz 1920 x 1080 bei 60 Hz(Standard)	1366 x 768 bei 60 Hz
640 x 480 bei 60 Hz 1280 x 800 bei 60 Hz 1280 x 800 bei 120 Hz (RB)
640 x 480 bei 67 Hz 1280 x 1024 bei 60 Hz 1900 x 1200 bei 60 Hz (RB)
640 x 480 bei 72 Hz 1400 x 1050 bei 60 Hz
640 x 480 bei 75 Hz 640 x 480 bei 120 Hz
800 x 600 bei 56 Hz 800 x 600 bei 120 Hz
800 x 600 bei 60 Hz 1024 x 768 bei 120 Hz
800 x 600 bei 72 Hz
800 x 600 bei 75 Hz
832 x 624 bei 75 Hz
1024 x 768 bei 60 Hz
1024 x 768 bei 70 Hz
1024 x 768 bei 75 Hz
1280 x 1024 bei 75 Hz
Hersteller-Timing:
1152 x 870 bei 75 Hz

ZUSÄTZLICHE INFORMATIONEN

True-3D-Videokompatibilität

Eingangsauflösungen	HDMI 1.4a3D-Eingang	Eingangstiming
		1280 x 720P bei 50 Hz Oben/unten
		1280 x 720P bei 60 Hz Oben/unten
		1280 x 720P bei 50 Hz Frame Packing
		1280 x 720P bei 60 Hz Frame Packing
		1920 x 1080i bei 50 Hz Nebeneinander (halb)
		1920 x 1080i bei 60 Hz Nebeneinander (halb)
		1920 x 1080P bei 24 Hz Oben/unten
		1920 x 1080P bei 24 Hz Frame Packing
	HDMI 1.3	1920 x 1080i bei 50 Hz	Nebeneinander (halb) SBS-Modus ist aktiv
		1920 x 1080i bei 60 Hz
		1280 x 720P bei 50 Hz
		1280 x 720P bei 60 Hz
		800 x 600 bei 60 Hz
		1024 x 768 bei 60 Hz
		1280 x 800 bei 60 Hz
		1920 x 1080i bei 50 Hz	Oben/unten TAB-Modus ist aktiv
		1920 x 1080i bei 60 Hz
		1280 x 720P bei 50 Hz
		1280 x 720P bei 60 Hz
		800 x 600 bei 60 Hz
		1280 x 768 bei 60 Hz
		1280 x 800 bei 60 Hz
		480i HQFS 3D-Format ist Frame Sequential

Hinweis:

• Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben.
  • Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert.
  • 1080i bei 25 Hz und 720p bei 50 Hz laufen nicht in 100 Hz; 1080p bei 24 Hz läuft in 144 Hz; andere 3D-Timings laufen in 120 Hz.

ZUSÄTZLICHE INFORMATIONEN

Bildgröße und Projektionsabstand

1080p

Gewünschte Bildgröße Projektionsentfernung (C)
Diagonale Breite			Höhe Weitwinkel Tele
m Zoll	m Zoll m Zoll	m Fuß m Fuß
0,91 36	0,80 31,38	0,45 17,65	1,1 3,66 1,8			5,86
1,02 40	0,89 34,86	0,50 19,61	1,2 4,07 2,0			6,51
1,27 50	1,11	43,58 0,62	24,51 1,5 5,08			2,5 8,13
1,52 60	1,33 52,29	0,75 29,42	1,9 6,10 3,0			9,76
1,78 70	1,55 61,01	0,87 34,32	2,2 7,12 3,5			11,39
2,03 80	1,77 69,73	1,00 39,22	2,5 8,13 4,0			13,02
2,29 90	1,99 78,44	1,12 44,12	2,8 9,15 4,5			14,64
2,54	100 2,21	87,16 1,25	49,03 3,1			10,17 5,0 16,27
3,05	120	2,66	104,59			1,49	58,83	3,7	12,20	6,0
3,81	150	3,32	130,74			1,87	73,54	4,6	15,25	7,4
4,57	180	3,98	156,88			2,24	88,25	5,6	18,30	8,9
5,08	200	4,43	174,32			2,49	98,05	6,2	20,34	9,9
6,35	250	5,53	217,89			3,11	122,57	7,7	25,42	/
7,62	300	6,64	261,47			3,74	147,08	9,3	30,51	/

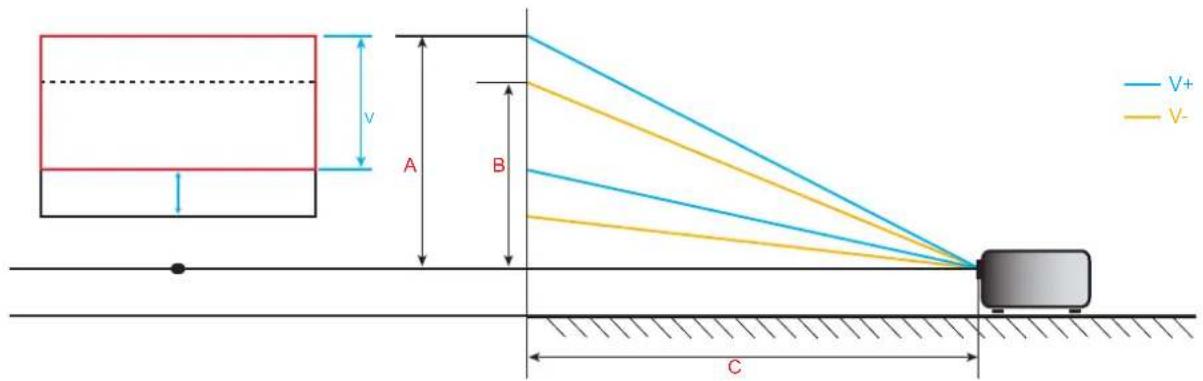

Objektivversatzbereich
PJ-Objektivmitte zur oberen Bildkante				Objektivversatzbereich
Vertikal + (Max.) (A)	Vertikal - (Min) (B)	Vertikaler Versatzbereich	Vertikaler Bereich bei einer beliebigen horizontalen Position	Horizontal + (rechts)	Horizontal - (links)
cm	cm	cm	cm	cm	cm
53,2	46,4	6,7	Nicht verfügbar	0	0
59,1	51,6	7,5	Nicht verfügbar	0	0
73,8	64,5	9,3	Nicht verfügbar	0	0
88,6	77,4	11,2	Nicht verfügbar	0	0
103,4	90,3	13,1	Nicht verfügbar	0	0
118,2	103,2	14,9	Nicht verfügbar	0	0
132,9	116,1	16,8	Nicht verfügbar	0	0
147,7	129,0	18,7	Nicht verfügbar	0	0
177,2	154,8	22,4	Nicht verfügbar	0	0
221,5	193,5	28,0	Nicht verfügbar	0	0
265,8	232,2	33,6	Nicht verfügbar	0	0
295,4	258,0	37,4	Nicht verfügbar	0	0
369,2	322,5	46,7	Nicht verfügbar	0	0
443,1	387,0	56,0	Nicht verfügbar	0	0

ZUSÄTZLICHE INFORMATIONEN

WXGA

Gewünschte Bildgröße Projektionsentfernung (C)
Diagonale Breite			Höhe Weitwinkel Tele
m Zoll	m Zoll m Zoll	m Fuß m Fuß
1,02	40	0,86	33,92	0,54	21,20	1,3	4,16	2,0	6,64
1,27	50	1,08	42,40	0,67	26,50	1,6	5,19	2,5	8,30
1,52	60	1,29	50,88	0,81	31,80	1,9	6,23	3,0	9,96
1,78	70	1,51	59,36	0,94	37,10	2,2	7,27	3,5	11,62
2,03	80	1,72	67,84	1,08	42,40	2,5	8,31	4,0	13,29
2,29	90	1,94	76,32	1,21	47,70	2,8	9,35	4,6	14,95
2,54		100	2,15	84,80	1,35	53,00	3,2	10,39	5,1	16,61
3,05		120		2,58		101,76		1,62	63,60	3,8
3,81		150		3,23		127,20		2,02	79,50	4,7
4,57		180		3,88		152,64		2,42	95,40	5,7
5,08		200		4,31		169,60		2,69	106,00	6,3
6,35		250		5,38		212,00		3,37	132,50	7,9
7,62		300		6,46		254,40		4,04	159,00	9,5

Objektivversatzbereich
PJ-Objektivmitte zur oberen Bildkante				Objektivversatzbereich
Vertikal + (Max.) (A)	Vertikal - (Min) (B)	Vertikaler Versatzbereich	Vertikaler Bereich bei einer beliebigen horizontalen Position	Horizontal + (rechts)	Horizontal - (links)
cm	cm	cm	cm	cm	cm
61,9	53,8	8,1	Nicht verfügbar	0	0
77,4	67,3	10,1	Nicht verfügbar	0	0
92,9	80,8	12,1	Nicht verfügbar	0	0
108,4	94,2	14,1	Nicht verfügbar	0	0
123,9	107,7	16,2	Nicht verfügbar	0	0
139,3	121,2	18,2	Nicht verfügbar	0	0
154,8	134,6	20,2	Nicht verfügbar	0	0
185,8	161,5	24,2	Nicht verfügbar	0	0
232,2	201,9	30,3	Nicht verfügbar	0	0
278,7	242,3	36,3	Nicht verfügbar	0	0
309,6	269,2	40,4	Nicht verfügbar	0	0
387,0	/	/	Nicht verfügbar	0	0
464,4	/	/	Nicht verfügbar	0	0

ZUSÄTZLICHE INFORMATIONEN

WUXGA

Gewünschte Bildgröße Projektionsentfernung (C)
Diagonale Breite			Höhe Weitwinkel Tele
m Zoll	m Zoll m Zoll	m Fuß m Fuß
0,91	36	0,78	30,53	0,48	19,08	1,1	3,56	1,7	5,70
1,02	40	0,86	33,92	0,54	21,20	1,2	3,96	1,9	6,33
1,27	50	1,08	42,40	0,67	26,50	1,5	4,95	2,4	7,91
1,52	60	1,29	50,88	0,81	31,80	1,8	5,94	2,9	9,50
1,78	70	1,51	59,36	0,94	37,10	2,1	6,93	3,4	11,08
2,03	80	1,72	67,84	1,08	42,40	2,4	7,91	3,9	12,66
2,29	90	1,94	76,32	1,21	47,70	2,7	8,90	4,3	14,25
2,54		100	2,15	84,80	1,35	53,00	3,0	9,89	4,8	15,83
3,05		120		2,58		101,76		1,62	63,60	3,6	11,87
3,81		150		3,23		127,20		2,02	79,50	4,5	14,84
4,57		180		3,88		152,64		2,42	95,40	5,4	17,81
5,08		200		4,31		169,60		2,69	106,00	6,0	19,79
6,35		250		5,38		212,00		3,37	132,50	7,5	24,73
7,62		300		6,46		254,40		4,04	159,00	9,0	29,68

Objektivversatzbereich
PJ-Objektivmitte zur oberen Bildkante				Objektivversatzbereich
Vertikal + (Max.) (A)	Vertikal - (Min) (B)	Vertikaler Versatzbereich	Vertikaler Bereich bei einer beliebigen horizontalen Position	Horizontal + (rechts)	Horizontal - (links)
cm	cm	cm	cm	cm	cm
51,9	47,5	4,4	Nicht verfügbar	0	0
57,6	52,8	4,8	Nicht verfügbar	0	0
72,0	66,0	6,1	Nicht verfügbar	0	0
86,4	79,2	7,3	Nicht verfügbar	0	0
100,8	92,3	8,5	Nicht verfügbar	0	0
115,2	105,5	9,7	Nicht verfügbar	0	0
129,6	118,7	10,9	Nicht verfügbar	0	0
144,0	131,9	12,1	Nicht verfügbar	0	0
172,9	158,3	14,5	Nicht verfügbar	0	0
216,1	197,9	18,2	Nicht verfügbar	0	0
259,3	237,5	21,8	Nicht verfügbar	0	0
288,1	263,9	24,2	Nicht verfügbar	0	0
360,1	329,8	30,3	Nicht verfügbar	0	0
432,1	395,8	36,3	Nicht verfügbar	0	0

ZUSÄTZLICHE INFORMATIONEN

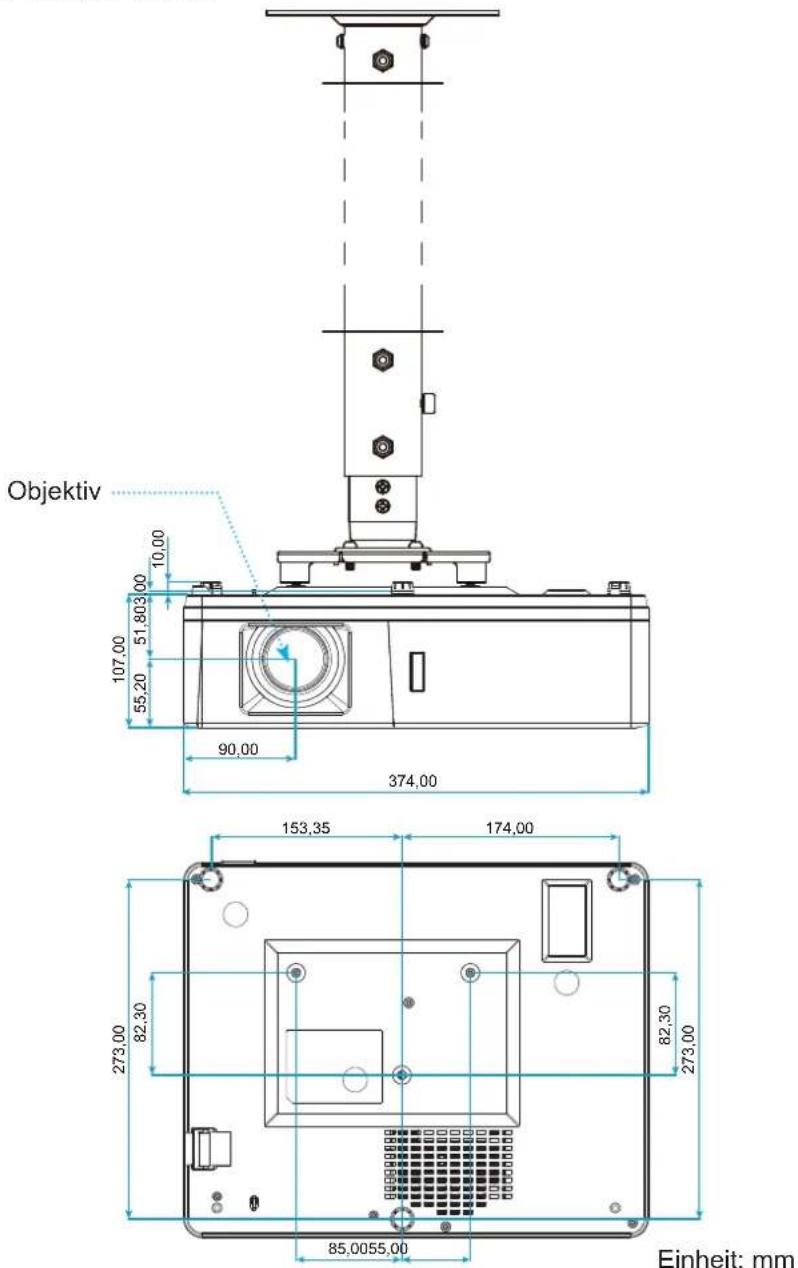

Projektorabmessungen und Deckenmontage

1. Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset.
2. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen:

• Schraubentyp: M6*10

• Mindestschraubenlänge: 10 mm

Hinweis: Bitte beachten Sie, dass die Garantie keine Schäden durch falsche Installation abdeckt.

Warnung:

• Wenn Sie Deckenmontagevorrichtungen von anderen Anbietern erwerben, stellen Sie bitte sicher, dass Sie die richtige Schraubengröße verwenden. Die Schraubengröße hängt von der Stärke der jeweiligen Montageplatte ab.
• Achten Sie darauf, einen Abstand von mindestens 10 cm zwischen Decke und Unterseite des Projektors einzuhalten.
• Installieren Sie den Projektor nicht in der Nähe einer Wärmequelle.

ZUSÄTZLICHE INFORMATIONEN

IR-Fernbedienungscodes

Schlüssel	Druckschlüssel-definition	Schlüsselcode				WiederholenBy
		Kunde 0 Kunde 1 Daten 0 Daten 1
Einschalten ⏻	Ein 32 CD 02 # Byte 3 F2
Abschalten |	Aus 32 CD	2E	# Byte 3 F2
Geometrische Korrektur	Geometrische Korrektur	32 CD 96 # Byte 3 F2
BiB/BuB	BiB/BuB	32 CD 78 # Byte 3 F2
F1	F1	32 CD 26 # Byte 3 F2
F2	F2	32 CD 27 # Byte 3 F2
Modus	Modus	32 CD 95 # Byte 3 F2
VierRichtungstasten (↑/↓/←/→)	Aufwärtspfeil 32 CD C6 # Byte 3 F2
	Abwärtspfeil	32 CD	C7	# Byte 3 F2
	Linkspfeil	32 CD	C8	# Byte 3 F2
	Rechtspfeil	32 CD	C9	# Byte 3 F2
Bestätigen	Bestätigen	32	CD	C5	# Byte 3	F2
AV stumm	AV stumm	32	CD	03	# Byte 3	F2
Information	Infos	32 CD 25 # Byte 3 F2

ZUSÄTZLICHE INFORMATIONEN

Schlüssel	Druckschlüssel-definition	Schlüsselcode				WiederholenBy
		Kunde 0 Kunde 1 Daten 0 Daten 1
Laser	Laser	Nicht verfügbar	Nicht verfügbar	Nicht verfügbar	Nicht verfügbar	Nicht verfügbar
Quelle Quelle 32 CD 18 # Byte 3 F2
F3 F3 32 CD 66 # Byte 3 F2
Erneute Synchronisierung	Erneute Synchronisierung	32 CD 04 # Byte 3 F2
Lautstärke	Lautstärke + 32 CD 09 # Byte 3 F2
	Lautstärke - 32 CD 0C # Byte 3 F2
D. Zoom	D. Zoom +	32 CD 08 # Byte 3 F2
	D. Zoom -	32 CD 0B # Byte 3 F2
Menü	Menü	32 CD 88 # Byte 3 F2
Format	Format	32 CD 15 # Byte 3 F2
Standbild	Standbild	32 CD 06 # Byte 3 F2
Fernbedienung	Fernbedienungs-ID	3201~ 3299		Nicht verfügbar
	Fernbedienung alle	32CD		Nicht verfügbar
VGA/1	1/VGA	32	CD	8E	# Byte 3	F2
S-Video/2	2/S-Video	32	CD	1D	# Byte 3	F2
HDMI1/3	3/HDMI1	32 CD 16 # Byte 3 F2
HDMI2	HDMI2	32	CD	9B	# Byte 3	F2
HDBaseT/4	4/HDBaseT	32 CD 70 # Byte 3 F2
Video/5	5/Video	32	CD	1C	# Byte 3	F2
DVI/6	6/DVI	32 CD 19 # Byte 3 F2
HDMI3	HDMI3	32 CD 98 # Byte 3 F2
BNC/7	7/BNC	32	CD	1A	# Byte 3	F2
YPbPr/8	8/YPbPr	32 CD 17 # Byte 3 F2
DisplayPort/9	9/DisplayPort	32	CD	9F	# Byte 3	F2
3D/0	0/3D	32 CD 89 # Byte 3 F2

ZUSÄTZLICHE INFORMATIONEN

Problemlösung

Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter.

Bildprobleme

Es wird kein Bild angezeigt.

• Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt "Installation" beschrieben, richtig und fest angeschlossen sind.
  • Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.
• Stellen Sie sicher, dass die Funktion "Stumm" nicht aktiviert wurde.

? Das Bild ist nicht fokussiert

• Drehen Sie den Fokusring im oder gegen den Uhrzeigersinn, bis das Bild scharf und lesbar ist (Bitte beachten Sie Seite 20).
- Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet. (Siehe Seiten 62 bis 64).

? Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langgestreckt.

• Wenn eine anamorph aufgezeichnete DVD oder 16:9-DVD wiedergegeben wird, zeigt der Projektor das Bild am besten im 16:9-Format an.
• Wenn Sie einen DVD-Titel im LBX-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in LBX.
• Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.
• Bitte stellen Sie an Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.

? Das Bild ist zu klein oder zu groß.

• Drehen Sie den Zoomhebel zum Verkleinern oder Vergrößern des projizierten Bildes im oder gegen den Uhrzeigersinn. (Bitte beachten Sie Seite 20).
- Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.
- Drücken Sie die "Menü"-Taste am Bedienfeld des Projektors und wählen Sie anschließend "Anzeige → Seitenverhältnis". Versuchen Sie es mit verschiedenen Einstellungen.

? Das Bild hat schräge Ränder:

- Ändern Sie nach Möglichkeit die Position des Projektors, sodass er in der Mitte und unterhalb der Leinwand steht.

? Bild ist invertiert

- Wählen Sie "Setup → Projektion" im OSD-Menü und ändern die Projektionsrichtung.

ZUSÄTZLICHE INFORMATIONEN

Sonstige Probleme

Der Projektor reagiert auf keine Steuerung

• Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen.

Fernbedienungsprobleme

Die Fernbedienung funktioniert nicht

• Achten Sie darauf, dass die Fernbedienung innerhalb eines Winkels von ± 30^ auf den IR-Empfänger am Gerät gerichtet ist, wenn Sie die Fernbedienung verwenden.

• Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Projektor befinden. Der Abstand zum Projektor sollte maximal 12 Meter betragen.

• Achten Sie darauf, dass die Batterien richtig eingelegt sind.

• Wechseln Sie die Batterien aus, wenn sie erschöpft sind.

ZUSÄTZLICHE INFORMATIONEN

Warnanzeigen

Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus:

- Lampen-LED leuchtet rot, Betriebsanzeige blinkt rot.

• Temperatur-LED leuchtet rot, Betriebsanzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.

- Temperatur-LED leuchtet rot, Betriebsanzeige-LED blinkt rot.

Ziehen Sie das Netzkabel aus dem Projektor, warten Sie 30 Sekunden, versuchen Sie es dann erneut. Falls die Warnanzeige aufleuchtet oder blinkt, kontaktieren Sie bitte das nächstgelegene Kundencenter.

LED-Meldungen

Nachricht	Betriebs-LED Temperatur-LED		Lampen-LED
	(rot) (Blau) (rot) (rot)
Bereitschaftsmodus (Netzkabel angeschlossen)	Leuchtet
Eingeschaltet (Aufwärmen)		Blinkt(0,5 Sek. aus / 0,5 Sek. ein)
Eingeschaltet und die Lampe leuchtet		Leuchtet
Ausgeschaltet (Abkühlen)		Blinkt(0,5 Sek. aus / 0,5 Sek. ein)Leuchtet wieder dauerhaft rot, wenn sich der Lüfter ausschaltet.
Kurzübersicht (100 s)		Blinkt(0,25 Sek. aus / 0,25 Sek. ein)
Fehler (Lampe versagt) Blinkt Leuchtet
Fehler (Lüfterfehler) Blinkt Blinkt
Fehler (überhitzt) Blinkt Leuchtet

- Ausschalten:

- Warnung Temperatur:

ZUSÄTZLICHE INFORMATIONEN

Technische Daten

Optisch Beschreibung
Maximale Auflösung 1920x1200@60Hz(RB)
Native Auflösung	• 1080p• WXGA• WUXGA
Objektiv Manueller Zoom und manueller Fokus
Bildgröße (diagonal)	• 1080p: 26,2”~301,1”• WXGA: 25,66”~301,15”• WUXGA: 21”~300”
Projektionsentfernung	• 1080p: 1,3~9,4 m (Fokusbereich optimiert bei 1,873 m)• WXGA: 1,3~9,6 m (Fokusbereich optimiert bei 1,913 m)• WUXGA: 1,0~9,05 m

Elektrisch Beschreibung
Eingänge	HDMI 1.4aHDMI 2.0b/MHL 2.2VGA-Eingang (VGA-Eingang 2, nur beim Typ 15 IO)Video (Cinch-Anschluss (Y))Audioeingang, 3,5 mmAudioeingang, 3,5 mm, mit MikrofonUSB-Type-A für Stromversorgung USB 5 V / 1,5 A*S-Video (nur beim Typ 15 IO)
Ausgänge	VGA-AusgangAudioausgang, 3,5 mm12-V-Auslöser
Steuerung	USB-Type-A für Maus / WartungRS232RJ-45 (unterstützt Websteuerung)RJ-45 für HDBasetT (nur beim Typ 15 IO)
Farbwiedergabe 1073,4 Millionen Farben
Abtastrate	Horizontale Abtastrate: 15,375~91,146 KHzVertikale Abtastrate: 24~85 Hz (120 Hz bei 3D-Projektor)
Eingebaute Lautsprecher Ja, 10 W
Stromversorgungsanforderungen 100 – 240 V Wechselspannung ± 10 %, 50/60 Hz
Eingangsstrom 3,8A

Mechanisch Beschreibung
Installationsausrichtung	Vorne, Hinten, Decke, Hinten oben
Abmessungen	• 374 (B) x 302 (T) x 107 mm (H) (ohne Füße)• 374 (B) x 302 (T) x 117 mm (H) (mit Füßen)
Gewicht ± 0,5 kg
Umgebungsbedingungen Betrieb bei 5 – 40 °C, 10 bis 85 % Feuchtigkeit (nicht kondensierend)

Hinweis: Alle technischen Daten können ohne Ankündigung geändert werden.

ZUSÄTZLICHE INFORMATIONEN

Optoma-Niederlassungen weltweit

Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung.

USA
