Produkttyp	DLP-Projektor
Native Auflösung	XGA (1024 x 768)
Kompatible Auflösungen	VGA, SVGA, XGA, WXGA, SXGA, UXGA, WUXGA, HDTV (720p, 1080i/p), Mac-kompatibel
Hellmodus (Lampenleistung)	Hell, Eco, Eco+
Projektionsverhältnis	1,00 – 1,20 (Weitwinkel) bis 1,20 – 1,99 (Tele) (abhängig von Modell)
Bildgröße (diagonal)	0,76 – 7,8 m (XGA) / 0,92 – 9,19 m (WXGA)
Projektionsentfernung	1 – 12 m
Objektiv	Manueller Zoom und Fokus
Lampentyp	Hochdruck-Quecksilberdampflampe
Lampenlebensdauer	ca. 3000 h (Hell) / 6000 h (Eco) / 8000 h (Eco+)
Eingänge	2× VGA (YPbPr), 1× HDMI (v1.4a 3D), 1× Composite Video, 1× RS-232, 1× RJ45 (LAN), 1× USB (Service/Maus), 2× Audio (3,5 mm)
Ausgänge	1× VGA (Monitorausgang), 1× Audio (3,5 mm), 1× 3D-Sync (5 V), 1× 12V Trigger (250 mA), 1× Lautsprecher (15 W?)
Netzwerk	RJ45, Crestron, Extron, PJLink, AMX, Telnet, HTTP
3D-Funktion	Full 3D (DLP Link, VESA 3D, Side-by-Side, Top-and-Bottom, Frame Sequential)
Bildmodi	Präsentation, Hell, Film, sRGB, Tafel, DICOM SIM., Benutzer, 3D
Korrektur	Vertikale Trapezkorrektur (±40°), Keystone-Manual
Stromeingang	Wechselstrom 100–240 V, 50/60 Hz
Leistungsaufnahme (Standby)	< 0,5 W (Eco) / < 1 W (Aktiv)
Betriebsumgebung	Temperatur 5–40 °C, Luftfeuchtigkeit 10–85 %
Zubehör im Lieferumfang	Netzkabel, Fernbedienung, Batterien, VGA-Kabel, Bedienungsanleitung, Garantiekarte, Schnellstartkarte, WEEE-Karte (EMEA)
Besondere Merkmale	Schnelle Abschaltung, Kurzübersicht, Sicherheitsschloss (Kensington), RS232-Steuerung, OSD-Menü in 27 Sprachen

Häufig gestellte Fragen - X401 OPTOMA

Welche native Auflösung hat der Optoma X401?

Der Optoma X401 hat eine native Auflösung von XGA (1024 x 768). Für das WXGA-Modell beträgt die native Auflösung 1280 x 800.

Wie schließe ich einen Computer an den Projektor an?

Verbinden Sie den Computer über ein VGA-Kabel mit dem VGA1-IN-Anschluss oder über ein HDMI-Kabel mit dem HDMI-Anschluss. Schalten Sie dann den Projektor ein und wählen Sie die entsprechende Quelle über die SOURCE-Taste aus.

Wie aktiviere ich die 3D-Funktion?

Stellen Sie sicher, dass ein 3D-kompatibles Gerät (z.B. Blu-ray 3D-Player) angeschlossen ist. Drücken Sie die 3D-Taste auf der Fernbedienung, wählen Sie im OSD-Menü unter ANZEIGE | Drei Dimensionen den passenden 3D-Modus (DLP Link oder VESA 3D) und stellen Sie das 3D-Format ein (z.B. Side-by-Side). Schalten Sie die 3D-Brille ein.

Was bedeutet der Lampenmodus 'Eco+'?

Im Modus Eco+ erkennt der Projektor automatisch die Helligkeit des Inhalts und reduziert den Lampenstromverbrauch um bis zu 70 %, um Energie zu sparen und die Lampenlebensdauer zu verlängern.

Wie wechsle ich die Lampe aus?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Lassen Sie ihn mindestens 30 Minuten abkühlen. Lösen Sie die Schrauben an der Lampenabdeckung, entfernen Sie die Abdeckung, lösen Sie die Schrauben am Lampenmodul und ziehen Sie es vorsichtig heraus. Setzen Sie die neue Lampe ein und schließen Sie die Abdeckung. Setzen Sie anschließend die Lampenbetriebsstunden über das Menü OPTIONEN | Lampeneinstellungen | Lampenstd. auf Null zurück.

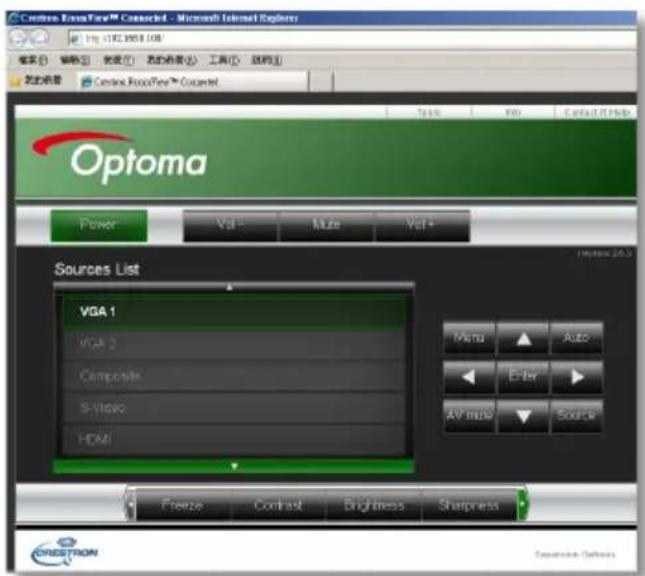

Kann ich den Projektor per Netzwerk steuern?

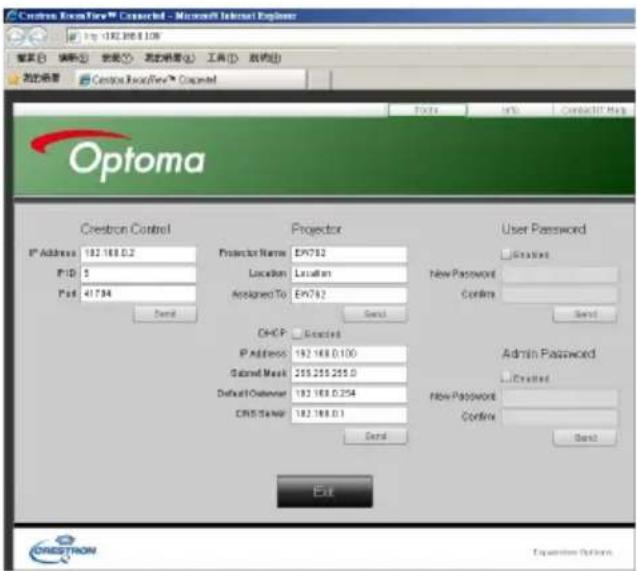

Ja, der Optoma X401 unterstützt LAN-Steuerung über RJ45. Sie können im OSD-Menü unter SETUP | Netzwerk | LAN Einstellungen eine IP-Adresse konfigurieren und dann über einen Webbrowser oder Steuerungssysteme wie Crestron, Extron, PJLink, AMX darauf zugreifen.

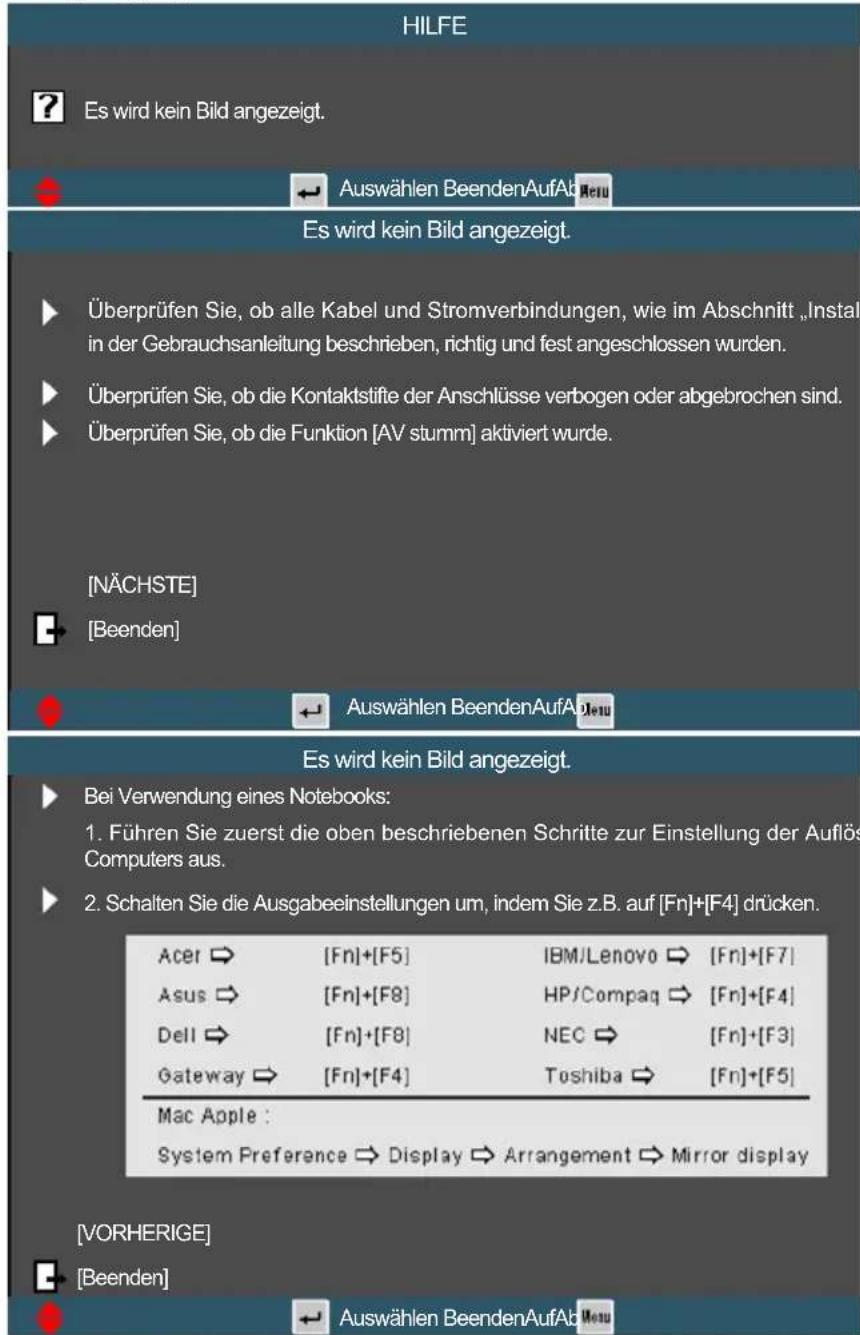

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie folgende Punkte: Netzkabel ist eingesteckt, Objektivabdeckung ist entfernt, die richtige Signalquelle ist ausgewählt, und die Funktion AV stumm ist deaktiviert. Wenn Sie einen Notebook verwenden, drücken Sie die entsprechende Tastenkombination (z.B. Fn+F4) zum Umschalten der Videoausgabe.

Wie reinige ich den Projektor?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch und bei Bedarf mit einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel, Wachse oder Lösungsmittel. Reinigen Sie die Lüftungsschlitze regelmäßig mit einem Staubsauger oder Druckluft. Den Staubfilter (optional) können Sie je nach Verschmutzung alle 300–1000 Betriebsstunden austauschen.

Welche Sicherheitsfunktionen hat der Projektor?

Der Projektor verfügt über ein Kensington-Schloss, einen Passwortschutz (Sicherheitseinstellungen mit Timer) und eine Tastenfeldsperre. Im Menü SETUP | Sicherheit können Sie ein vierstelliges Kennwort festlegen, um unbefugte Nutzung zu verhindern.

Kann ich den Projektor an der Decke montieren?

Ja, für die Deckenmontage wird das Optoma Deckenmontageset empfohlen. Verwenden Sie die mitgelieferten Schrauben (M3, Länge 7,5–10 mm). Halten Sie einen Mindestabstand von 10 cm zwischen Decke und Projektor ein. Stellen Sie sicher, dass die Decke ausreichend tragfähig ist und die Montage fachgerecht erfolgt.

BEDIENUNGSANLEITUNG X401 OPTOMA

Inhaltsverzeichnis 1

Benutzungshinweise ......2

Sicherheitshinweise ....2

Vorsichtsmaßnahmen ....3

Warnhinweise für Augen 6

Produktmerkmale 6

Einführung 7

Lieferumfang 7

Produktübersicht 8

Projektor 8

Bedienfeld 9

Ein- und Ausgänge 10

Fernbedienung 11

Installation 12

Projektor verbinden 12

Mit einem Computer/Notebook verbinden 12

Mit Videoquellen verbinden .... 13

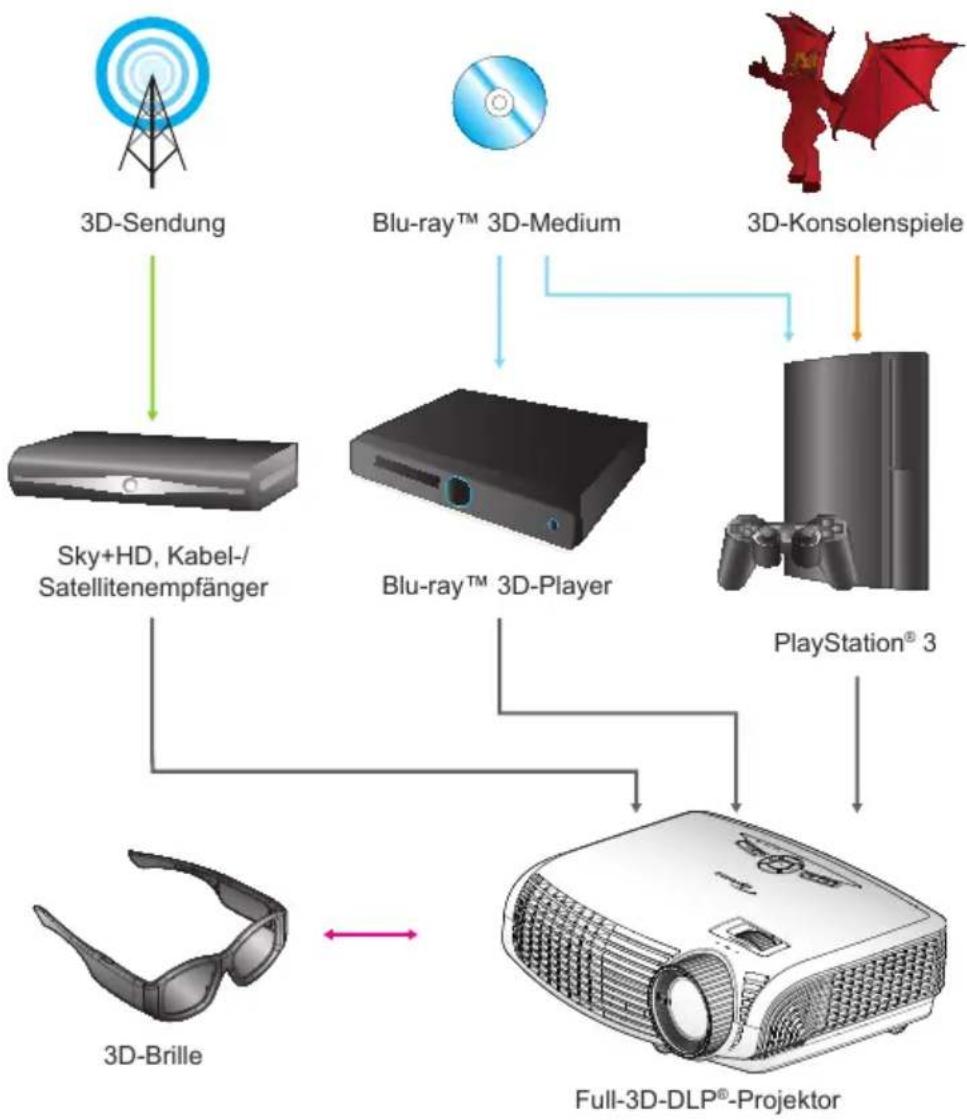

Mit 3D-Videogeräten verbinden .....14

3D-Brille verwenden 16

Projektor ein-/ausschalten .....17

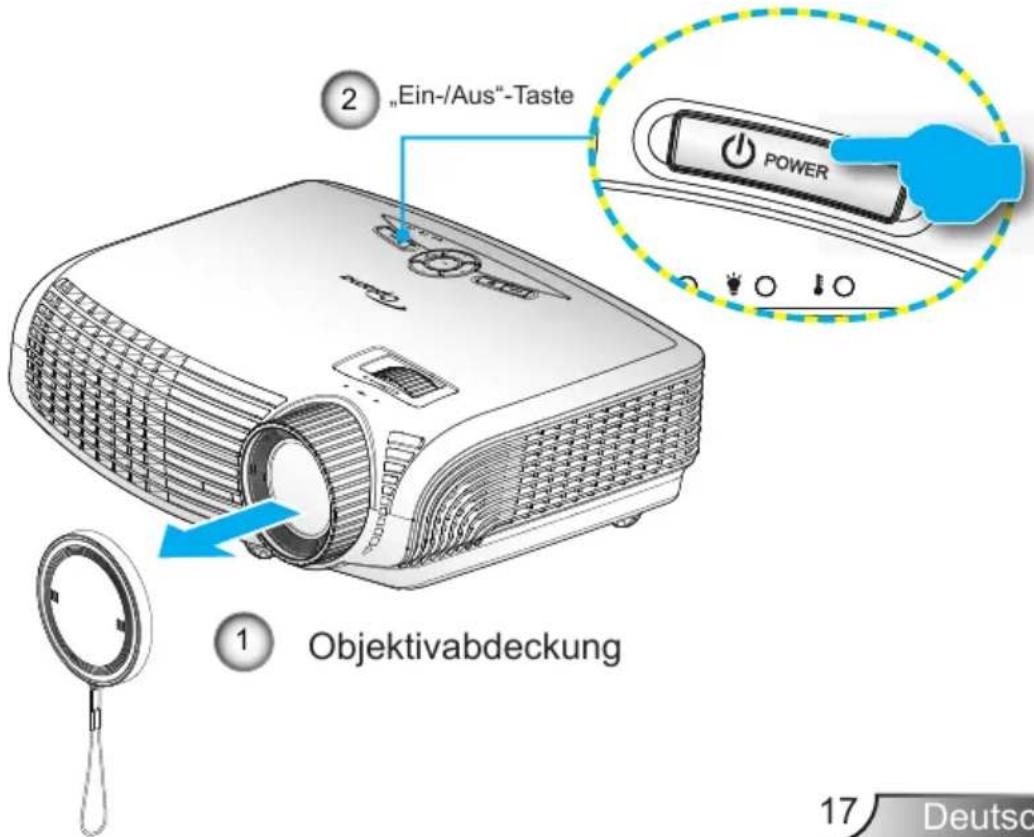

Projektor einschalten 17

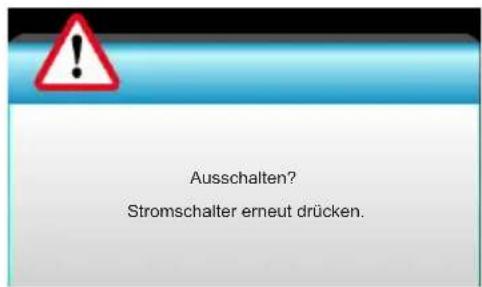

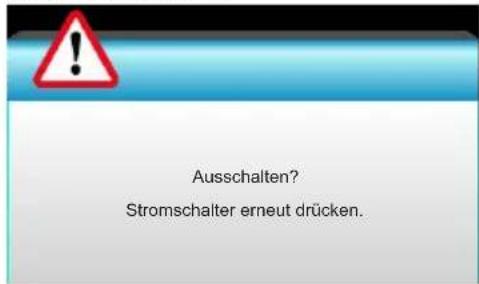

Projektor ausschalten 18

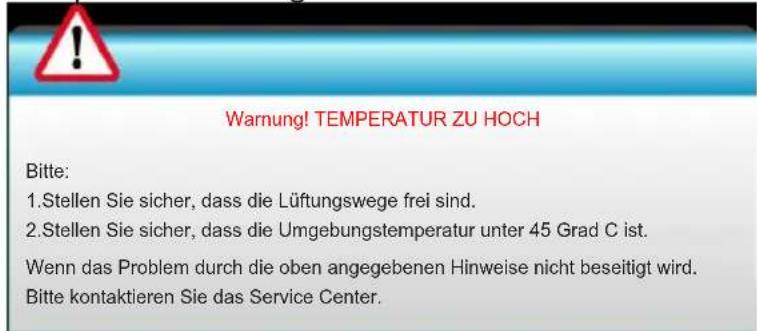

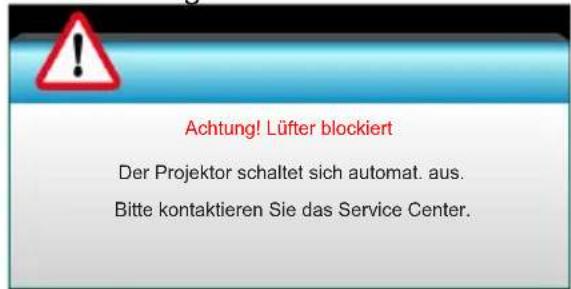

Warnanzeige 19

Projektionsbild einstellen ......20

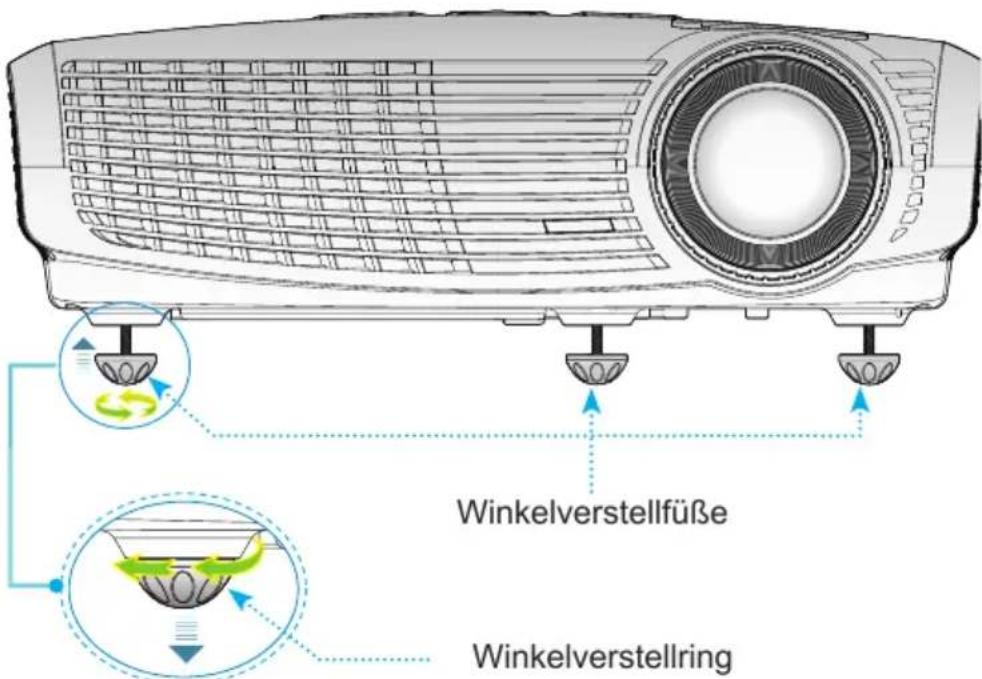

Einstellen der Höhe des Projektionsbildes 20

Einstellen von Zoomfaktor/Fokus ..... 21

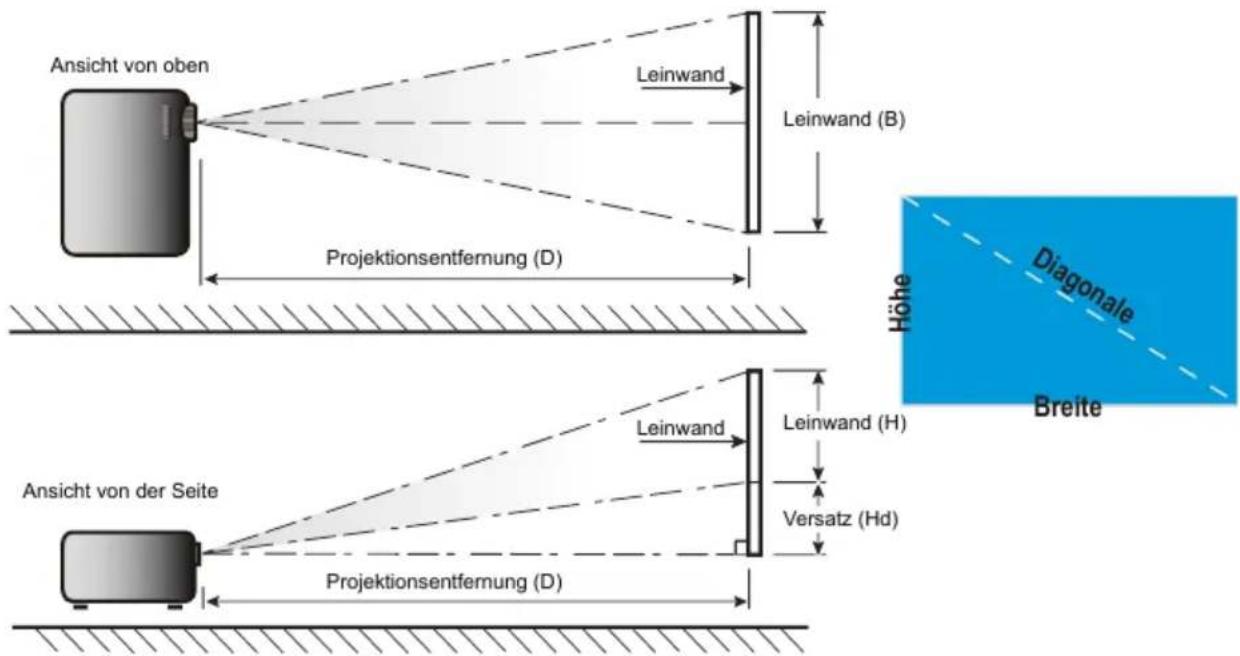

Bildgröße einstellen 21

Bedienung ......23

Bedienfeld und Fernbedienung .....23

Bedienfeld 23

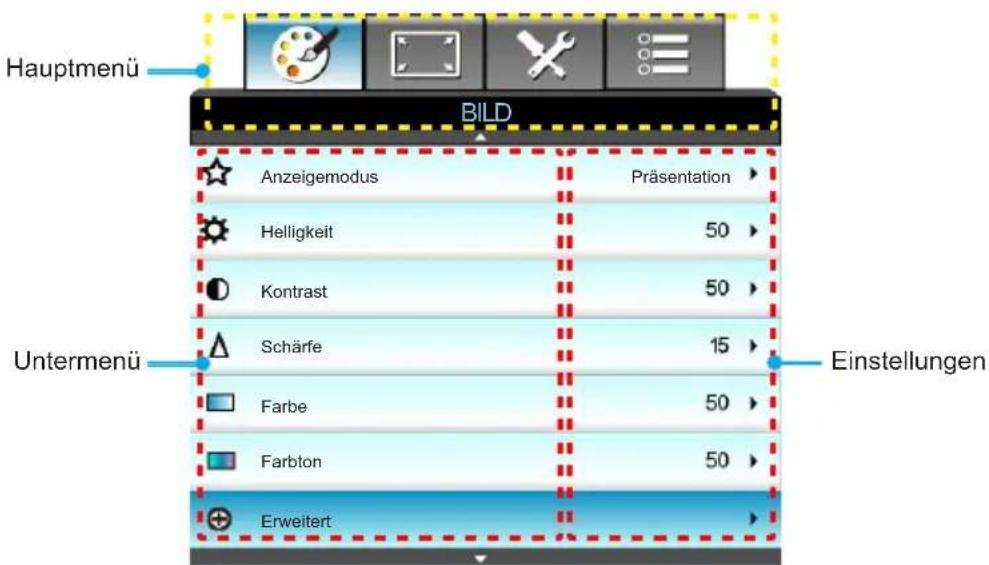

OSD-Menüs 29

Bedienung 29

Menübaum 30

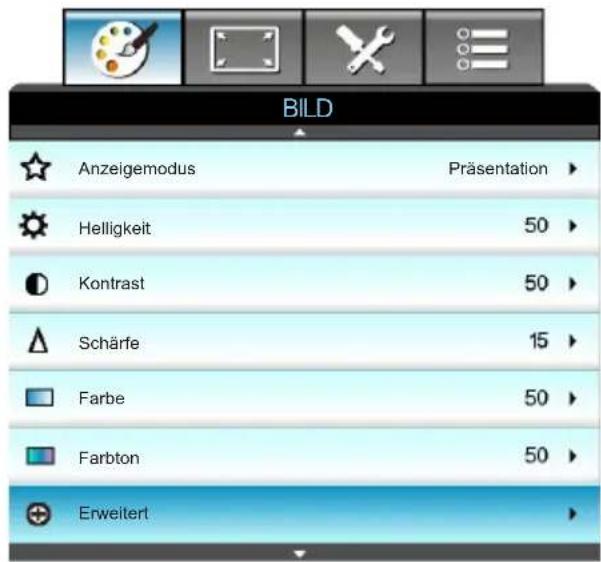

BILD 32

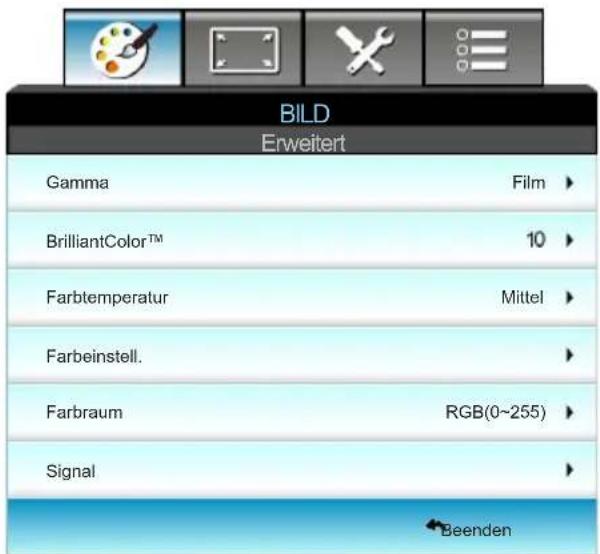

BILD | Erweitert 34

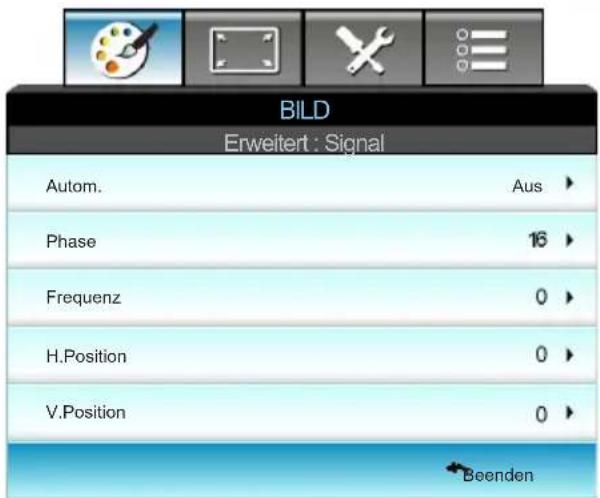

BILD | Erweitert | Signal 36

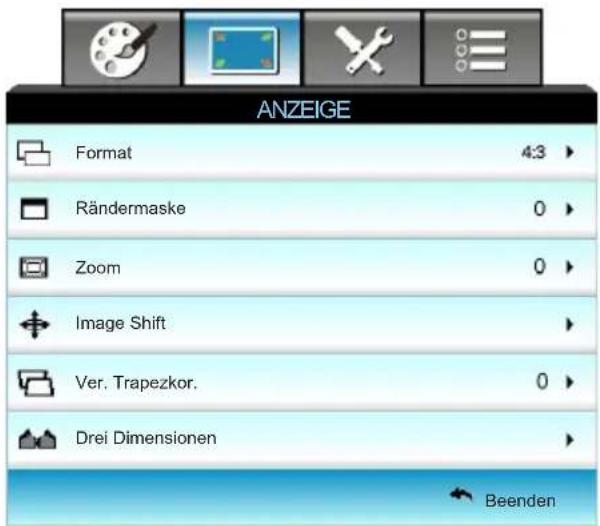

ANZEIGE 37

ANZEIGE | Drei Dimensionen .....42

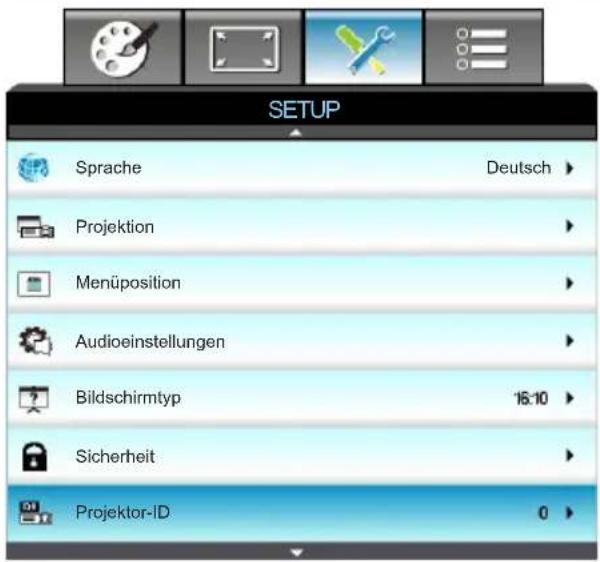

SETUP 43

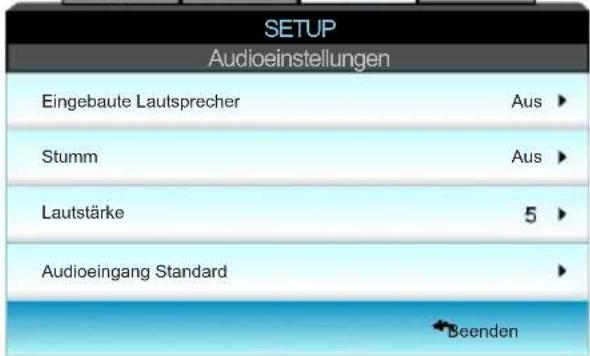

SETUP | Audioeinstellungen ..... 45

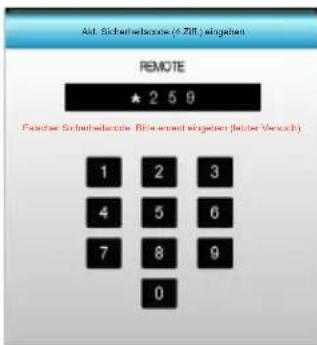

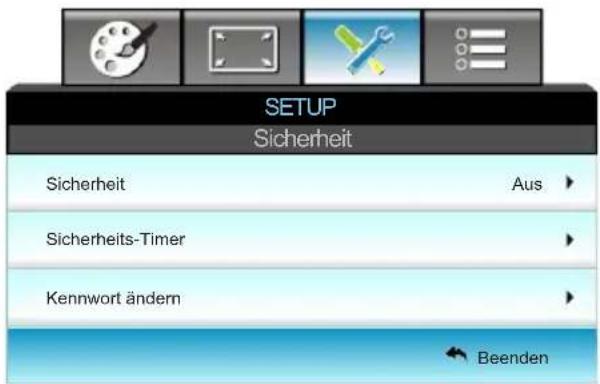

SETUP | Sicherheit 46

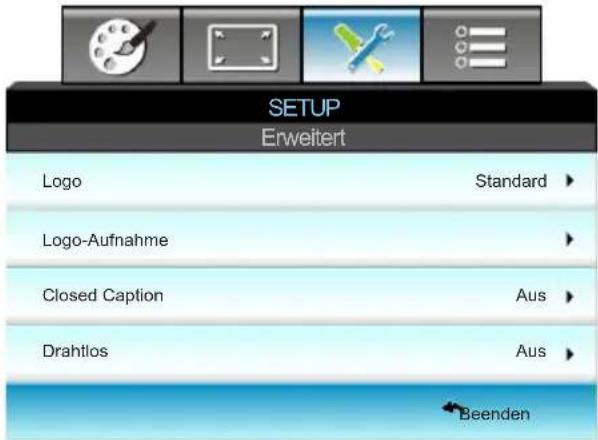

SETUP | Erweitert 47

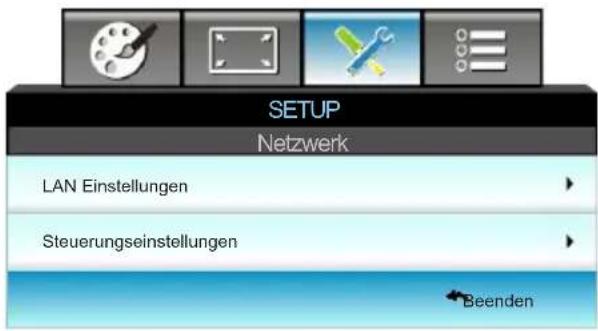

SETUP | Netzwerk 48

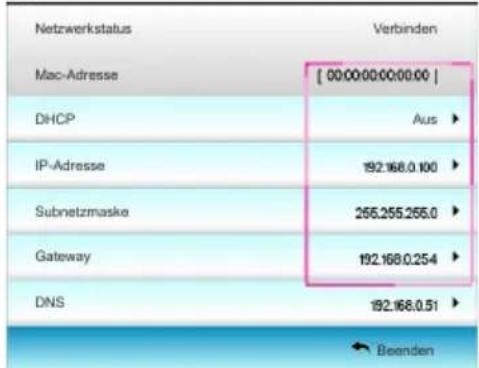

SETUP | Netzwerk | LAN Einstellungen ....49

SETUP | Netzwerk | Steuerungseinstellungen ....52

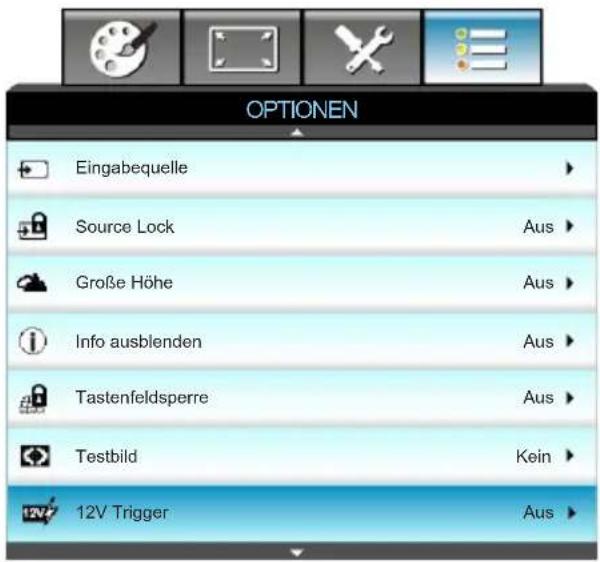

OPTIONEN 53

OPTIONEN | Lampeneinstellungen ... 55

OPTIONEN | Erweitert 56

OPTIONEN | Filtereinstellungen ..... 57

Anhänge ....58

Problemlösung ....58

Bildprobleme 58

Andere Probleme 61

Fernbedienungsprobleme 61

LED-Meldungen 62

OSD-Meldungen 63

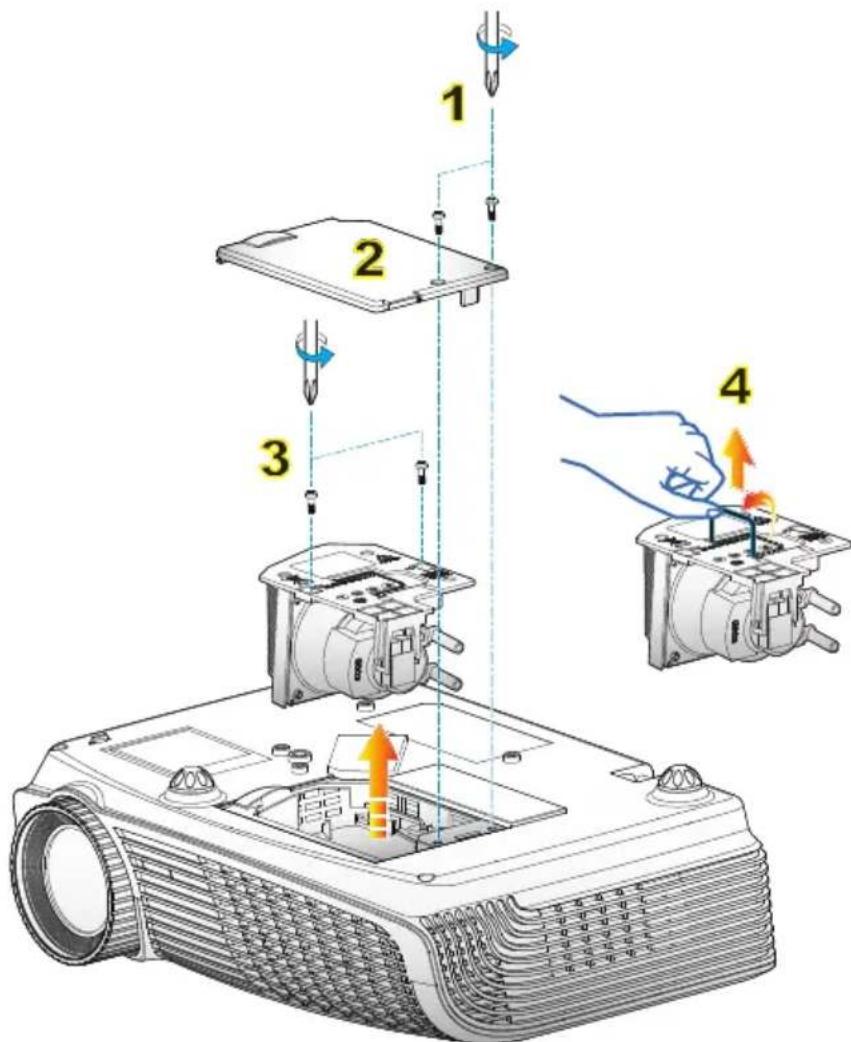

Lampe auswechseln 65

Kompatible Modi 67

RS232-Befehle und -Protokollfunktionsliste ....69

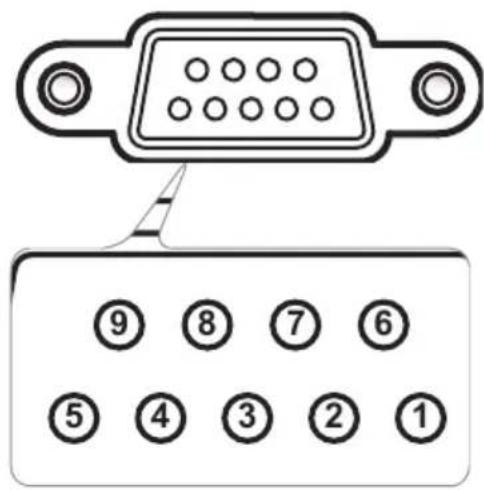

RS232-Pinbelegung 69

RS232-Protokollfunktionsliste 70

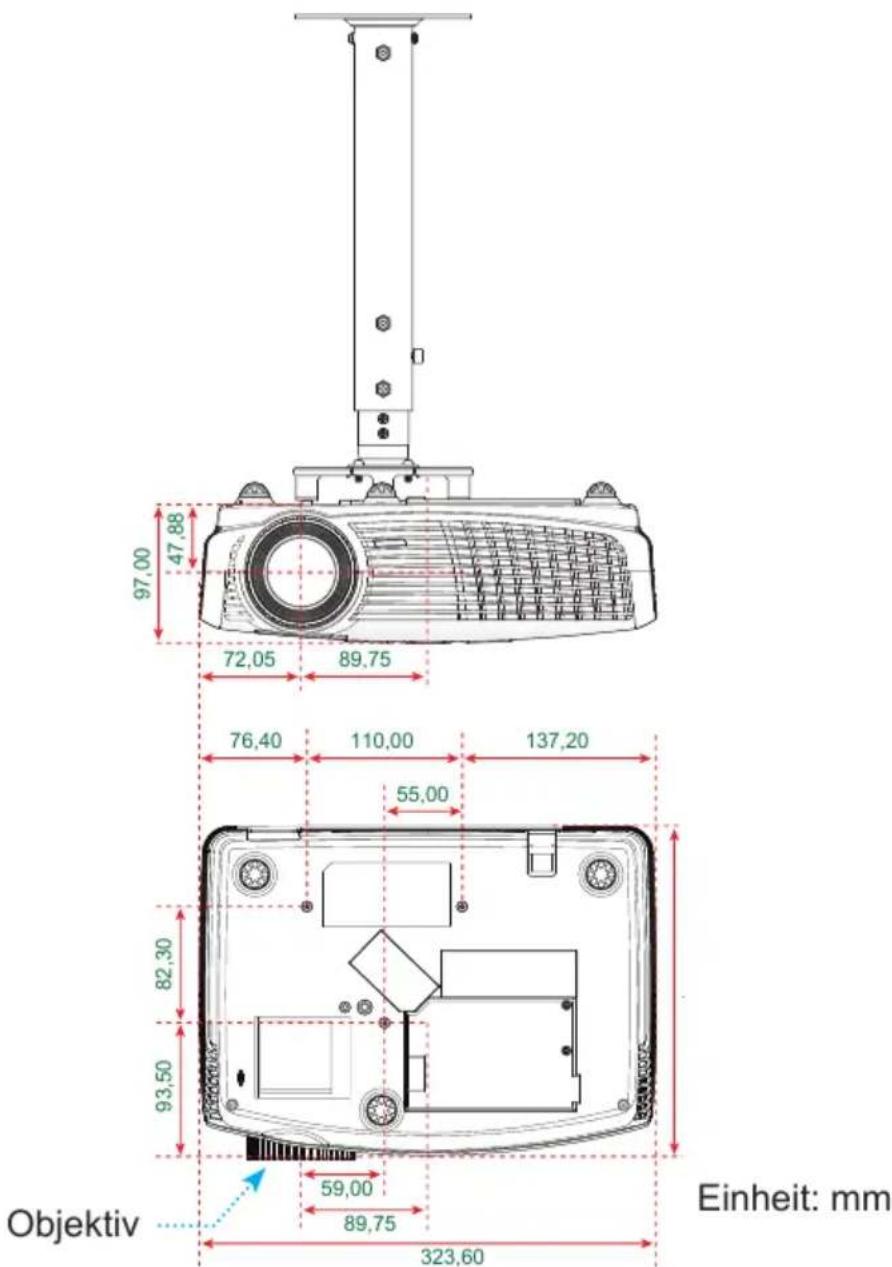

Deckenmontage 74

Optoma-Niederlassungen weltweit 75

Bestimmungen und Sicherheitshinweise ....77

FCC-Hinweis 77

Konformitätserklärung für EU-Länder 78

Marken 79

Sicherheitshinweise

	Das Blitzzeichen mit Pfeilspitze in einem gleichseitigen Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produktes, die ausreichend stark ist, Stromschläge zu verursachen.
	Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen.

WARNUNG: SETZEN SIE DAS PRODUKT ZUR VERMEIDUNG VON BRAND UND STROMSCHLAG WEDER REGEN NOCH FEUCHTIGKEIT AUS. INNERHALB DES GEHÄUSES BEFINDEN SICH GEFÄHRLICHE HOCHSPANNUNGSTEILE. ÖFFNEN SIE DAS GEHÄUSE NICHT. ÜBERLASSEN SIE REPARATUREN STETS EINEM QUALIFIZIERTEN FACHMANN.

Emissionsgrenzwerte, Klasse B

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen zu Interferenzen verursachenden Geräten.

Wichtige Sicherheitshinweise

1. Blockieren Sie keine Belüftungsöffnungen. Um einen zuverlässigen Betrieb des Projektors sicherzustellen und den Projektor vor Überhitzung zu schützen, platzieren Sie den Projektor bitte an einem ausreichend belüfteten Ort. Stellen Sie das Produkt beispielsweise nicht auf ein Bett, Sofa, einen Teppich oder eine andere ähnliche Oberfläche bzw. in einen Einbau, wie ein Bücherregal oder einen Schrank; andernfalls kann die Luftzirkulation beeinträchtigt werden.
2. Verwenden Sie den Projektor nicht in der Nähe von Wasser oder Feuchtigkeit. Setzen Sie den Projektor zur Reduzierung von Brand- oder Stromschlaggefahr weder Regen noch Feuchtigkeit aus.
3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. Heizkörpern, Heizungen, Öfen und sonstigen Wärmequellen (inklusive Verstärkern).
4. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
5. Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte.
6. Verwenden Sie das Gerät nicht, wenn es beschädigt oder unsachgemäß verwendet wurde. Als Beschädigung/unsachgemäße Verwendung gilt u.a. Folgendes:
   Das Gerät ist heruntergefallen. -
   Netzkabel oder Stecker wurden beschädigt. -
   Flüssigkeiten wurden über dem Gerät verschüttet. -
   Das Gerät war Regen oder Feuchtigkeit ausgesetzt. -
   Gegenstände sind in das Gerät eingedrungen, oder irgendetwas -innerhalb des Gerätes hat sich gelöst.
   Versuchen Sie niemals den Projektor in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf.
7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Andernfalls können sie mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein.
8. Achten Sie auf die Sicherheitshinweise am Projektorgehäuse.
9. Der Projektor darf nur von qualifiziertem Kundendienstpersonal repariert werden.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch.

Ist das Ende der Lampenlebensdauer erreicht, lässt sich der Projektor bis zur Auswechslung der Lampe nicht mehr einschalten. Befolgen Sie zum Auswechseln der Lampe das im Abschnitt „Lampe auswechseln“ beschriebene Verfahren.

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Warnung -

Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.

Der Projektor darf weder Regen noch Feuchtigkeit ausgesetzt werden, andernfalls bestehen Brand- und Stromschlaggefahr.

Versuchen Sie nicht, den Projektor zu öffnen oder zu demontieren. Es besteht die Gefahr eines Stromschlags.

Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen.

Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

Führen Sie nach Auswechseln der Lampe die „Lampenstd. auf Null“-Funktion im OSD-Menü „Optionen|Lampeneinstellungen“ aus.

Lassen Sie nach Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromversorgung trennen. Lassen Sie den Projektor mindestens 90 Sekunden lang abkühlen.

Verwenden Sie die Objektivabdeckung nicht, während der Projektor in Betrieb ist.

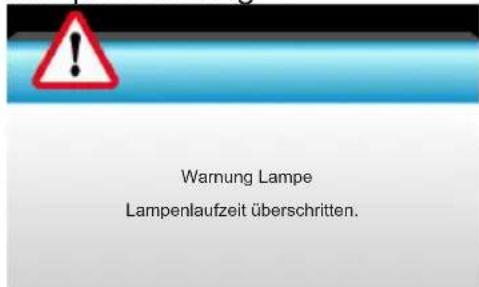

Wenn das Ende der Lampenlebensdauer naht, wird die Meldung

„Austausch wird vorgeschlagen“ auf dem Bildschirm angezeigt. Wenden Sie sich zum Auswechseln der Lampe bitte schnellstmöglich an Ihren örtlichen Händler oder das nächste Kundencenter.

Blicken Sie nicht direkt in den Laserpointer an der Fernbedienung; richten Sie ihn auch nicht auf die Augen einer anderen Person. Der Laserpointer kann Ihr Augenlicht dauerhaft schädigen.

Benutzungshinweise

Was Sie tun sollten:

Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen.

Reinigen des Gehäuses mit einem weichen, trockenen Tuch und ✿ einem milden Reinigungsmittel.

Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun dürfen:

Blockieren der Lüftungsschlitze und -öffnungen des Gerätes. ✿ Reinigen des Gerätes mit Hilfe von Scheuermitteln, Wachsen ✿ oder Lösungsmitteln.

Verwenden des Gerätes unter folgenden Bedingungen:

In extrem heißer, kalter oder feuchter Umgebung. -

Stellen Sie sicher, dass die Umgebungstemperatur ▶

innerhalb des Bereichs von 5 °C bis 40 °C liegt

Die relative Luftfeuchte sollte 10 – 85 % betragen ▶

In besonders staubiger und schmutziger Umgebung. -

Platzieren des Produktes in der Nähe von Geräten, die starke -

Magnetfelder erzeugen.

Im direkten Sonnenlicht. -

3D-Projektion mit 3D-Funktion betrachten

Wichtige Sicherheitshinweise. Lesen Sie die folgenden Warnhinweise, bevor Sie oder Ihr Kind die 3D-Funktion nutzen!

Warnung

Kinder und Jugendliche sind generell anfälliger gegenüber gesundheitlichen Problemen in Verbindung mit dem Betrachten von 3D-Inhalten; daher sollten sie beim Betrachten derartiger Bilder strenger beaufsichtigt werden.

Epilepsiewarnung und andere Gesundheitsrisiken

Manche Benutzer erleiden einen epileptischen Anfall, wenn sie bestimmten flimmernden Bildern oder Lichtern ausgesetzt sind, die in einigen Projektorbildern und Videospielen enthalten sein können. Falls bei Ihnen oder Ihrer Familie epileptische Anfälle aufgetreten sind, wenden Sie sich vor dem Einsatz der 3D-Funktion bitte an einen Arzt.

Auch Personen, bei denen persönlich oder in der Familie keine Fälle von Epilepsie bekannt sind, können eine nicht diagnostizierte Anfälligkeit gegenüber epileptischen Anfällen aufweisen.

Schwangere Frauen, ältere und kranke Menschen, Menschen ✿ mit Schlafdefizit sowie Personen unter Alkoholeinfluss sollten die 3D-Funktion des Gerätes nicht nutzen.

Falls bei Ihnen irgendeines der folgenden Symptome auftritt, ✿ unterbrechen Sie umgehend die Betrachtung von 3D-Bildern und wenden Sie sich an einen Arzt: (1) Verändertes Sehvermögen; (2) Benommenheit; (3) Schwindel; (4) unfreiwillige Bewegungen, wie Augen- oder Muskelzucken; (5) Verwirrung; (6) Übelkeit; (7) Bewusstlosigkeit; (8) Zuckungen; (9) Krämpfe; und / oder (10) Desorientiertheit. Kinder und Jugendliche sind anfälliger gegenüber diesen Symptomen als Erwachsene. Daher sollten Eltern ihre Kinder beaufsichtigen und fragen, ob diese Symptome bei ihnen auftreten.

Zudem können beim Betrachten von 3D-Projektionen ❖ Kinetose, Folgeerscheinungen bezüglich der Wahrnehmung, Desorientiertheit, Augenermüdung und reduzierte posturale Stabilität auftreten. Wir empfehlen Ihnen, zur Reduzierung der Auftretenswahrscheinlichkeit dieser Nebenwirkungen regelmäßige Pausen einzuhalten. Falls Ihre Augen müde oder trocken wirken oder Sie eines der obengenannten Symptome bemerken, unterbrechen Sie umgehend die Nutzung dieses Gerätes; fahren Sie erst fort, wenn die Symptome mindestens 30 Minuten lang abgeklungen sind.

Längeres Betrachten von 3D-Projektionen auf eine zu kurze ❖ Distanz zur Projektionsfläche kann das Sehvermögen schädigen. Der ideale Betrachtungsabstand sollte mindestens dreimal so groß sein wie die Höhe der Projektionsfläche. Die empfohlene Augenhöhe sollte der Höhe der Projektionsfläche entsprechen. Längeres Betrachten von 3D-Projektionen während des Tragens ❖ einer 3D-Brille kann Kopfschmerzen oder Ermüdung verursachen. Falls Kopfschmerzen, Ermüdung oder Schwindel auftreten, unterbrechen Sie die Betrachtung von 3D-Projektionen und legen Sie eine Pause ein.

Verwenden Sie die 3D-Brille ausschließlich zum Betrachten ✿ von 3D-Projektionen. Das Tragen der 3D-Brille zu anderen Zwecken (als herkömmliche Brille, Sonnenbrille, Schutzbrille etc.) birgt Verletzungsgefahr und kann zudem Ihr Sehvermögen beeinträchtigen.

Das Betrachten von 3D-Projektionen kann bei einigen Benutzern Desorientiertheit auslösen. Platzieren Sie Ihren 3D-Projektor daher NICHT in der Nähe von offenen Treppen, Kabeln, Balkonen oder anderen Orten/Gegenständen, die Verletzungen oder Sachschäden verursachen können (durch Stolpern, Herunterfallen, Brechen, Umkippen etc.).

Warnhinweise für Augen

Achten Sie stets darauf, niemals direkt in das Projektorobjektiv zu schauen. Stehen Sie möglichst mit dem Rücken zum Strahl.

Wird der Projektor in einem Klassenzimmer verwendet, geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen.

Sorgen Sie für eine möglichst geringe Umgebungshelligkeit (z. B. durch Jalousien), damit Sie mit geringer Lampenleistung arbeiten können.

Produktmerkmale

XGA (1024 x 768) / WXGA (1280 x 800) Native Auflösung
HD-kompatibel – unterstützt 720p und 1080p
BrilliantColor ^TM -Technologie
Sicherheitssperre und Kensington-Schloss
Steuerung über RS232
Schnelle Abschaltung
Eingebaute Lautsprecher
Netzwerkunterstützung
Full 3D
Eco+ und Kurzübersicht

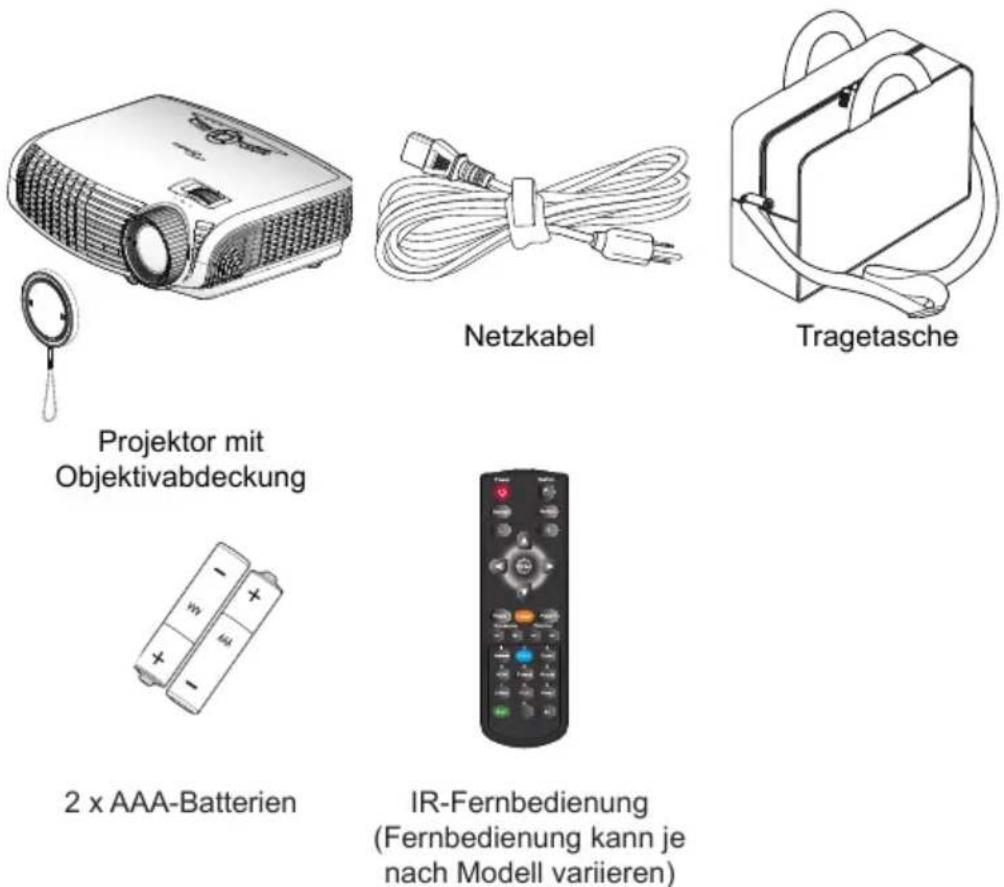

Lieferumfang

Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt.

Aufgrund der Anwendungsun- terschiede je nach Land erhalten man- che Regionen sich unterscheidende Zubehörteile.

Dokumentation:

Benutzerhandbuch
☑ Garantiekarte
Schnellstartkarte
☑ WEEE-Karte (nur EMEA)

Produktübersicht

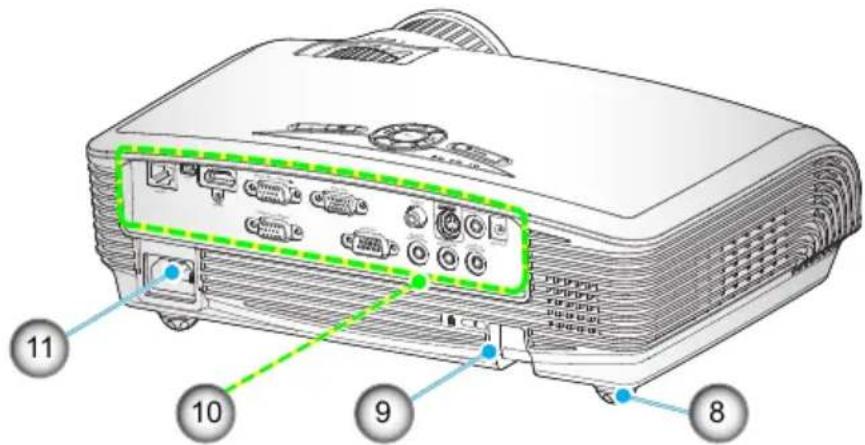

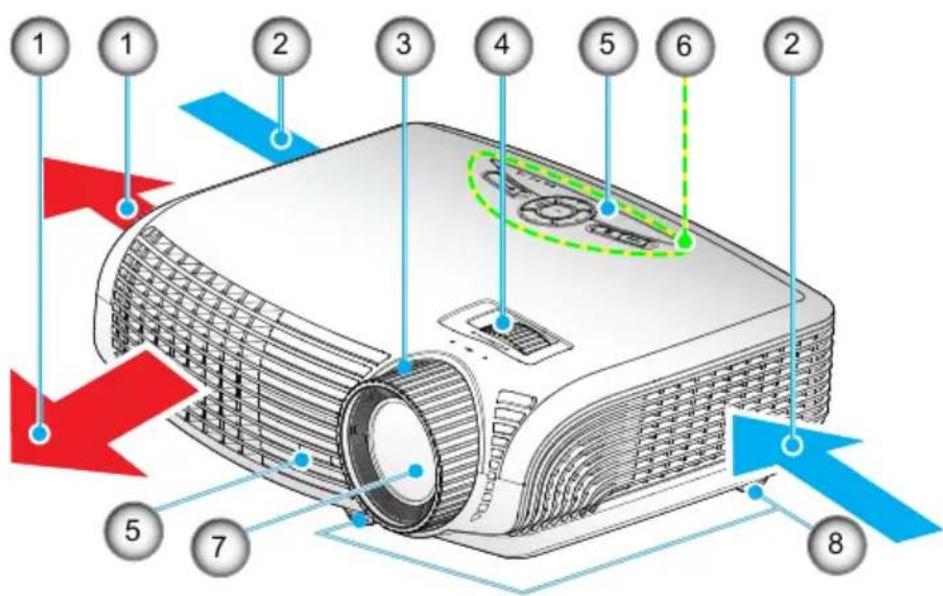

Projektor

Die Schnittstelle unterliegt den Modellspezifikationen.
Blockieren Sie keine Zu-/Abluftöffnungen des Projektors.

1. Belüftung (Ausgang)
2. Belüftung (Eingang)

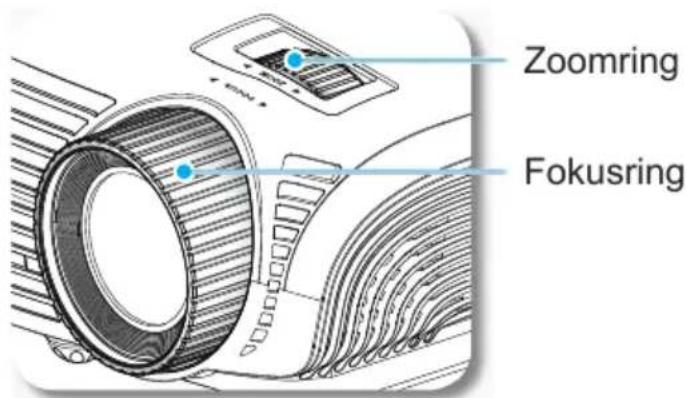

3. Fokusring
4. Zoomring
5. IR-Empfänger

6. Bedienfeld

7. Objektiv

8. Winkelverstellfüße
9. Sicherheitssperre
10. Ein- und Ausgänge
11. Netzanschluss

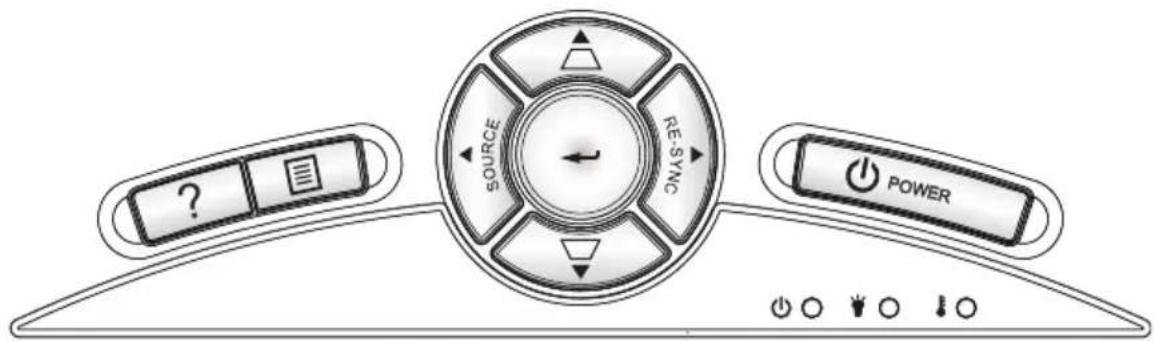

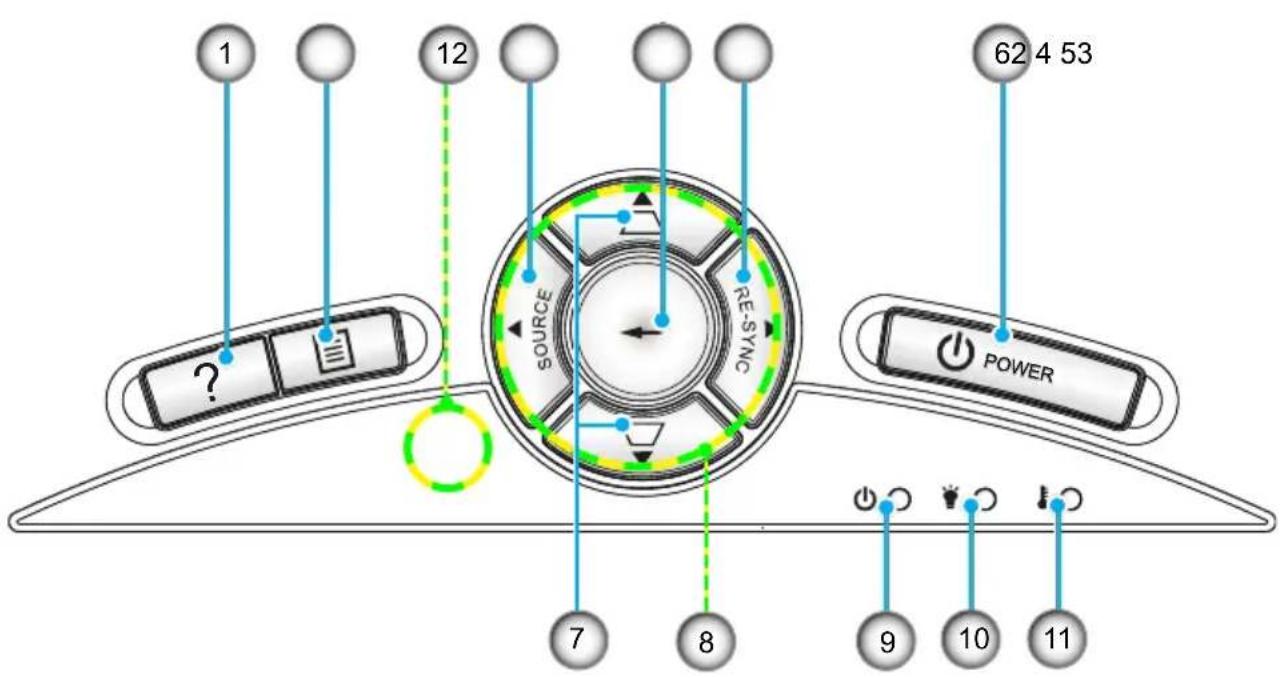

Bedienfeld

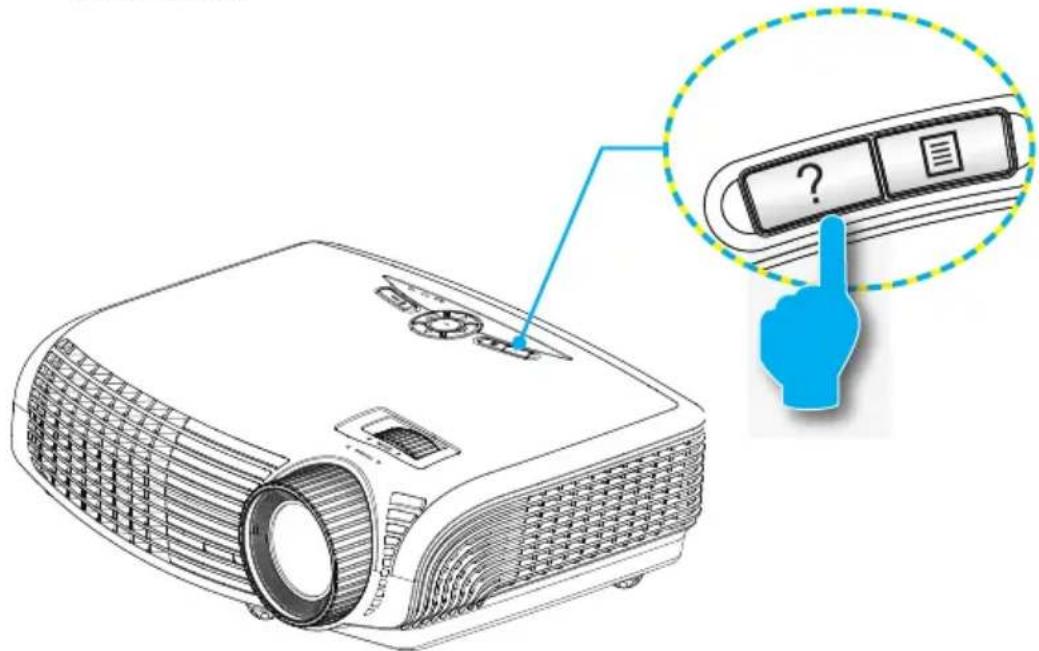

Hilfe1.

Menü2.

SOURCE3.

Eingabe4.

RE-SYNC5.

POWER6.

Trapezkorrektur7.

Vier Richtungstasten8.

Betrieb/Bereitschaft-LED9.

Lampen-LED 10.

1. Temperatur-LED

2. IR-Empfänger

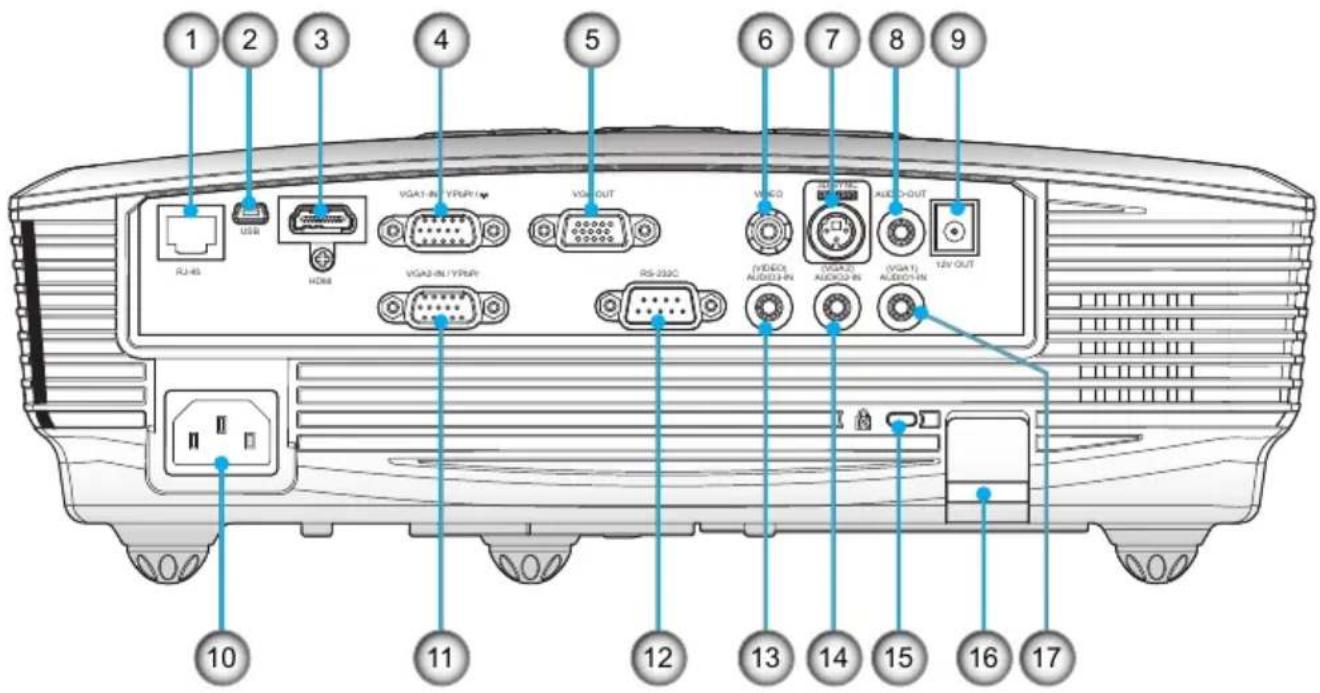

Ein- und Ausgänge

✿ Monitordurch- schleifen unterstützt nur VGA1-IN/YPbPr.
Die Schnittstelle unterliegt den Modellspezifikationen.
Ein VGA-Dongle ist optionales Zubehör. Einzelheiten erfahren Sie beim Optoma-Service.

1. RJ45
2. USB-Anschluss (zur Nutzung einer externen Maus mit einem PC verbinden/USB-Service zur Firmware-Aufrüstung)
3. HDMI-Anschluss (v1.4a-3D-kompatibel)
4. VGA1-IN-/YPbPr-/⟨¶⟩-Anschluss (Analoges PC-Signal/Component Video-Eingang/HDTV/ YPbPr/Drahtlosfunktion via VGA-Dongle)
5. VGA-Out-Anschluss (Monitor-Schleifenausgang)
6. Composite Video-Eingang
7. 3D-Sync-Ausgang (5 V)
8. Audioausgang (3,5 mm, Klinke)
9. 12V Triggerrelais (12 V, 250 mA)
10. Netzanschluss
11. VGA2-IN/SCART-Anschluss (PC-Analogsignal-/Component Video-Eingang/HDTV/ YPbPr)
12. RS-232-Anschluss (9-polig)
13. Audio 3-Eingang für Video (3,5 mm, Klinke)
14. Audio 2-Eingang für VGA 2 (3,5 mm, Klinke)
15. Anschluss für Kensington™-Schloss
16. Sicherheitssperre
17. Audio 1-Eingang für VGA 1 (3,5 mm, Klinke)

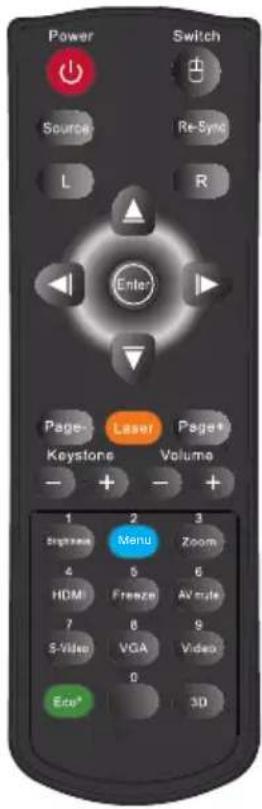

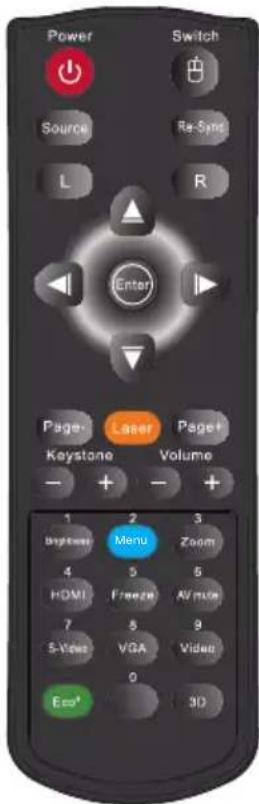

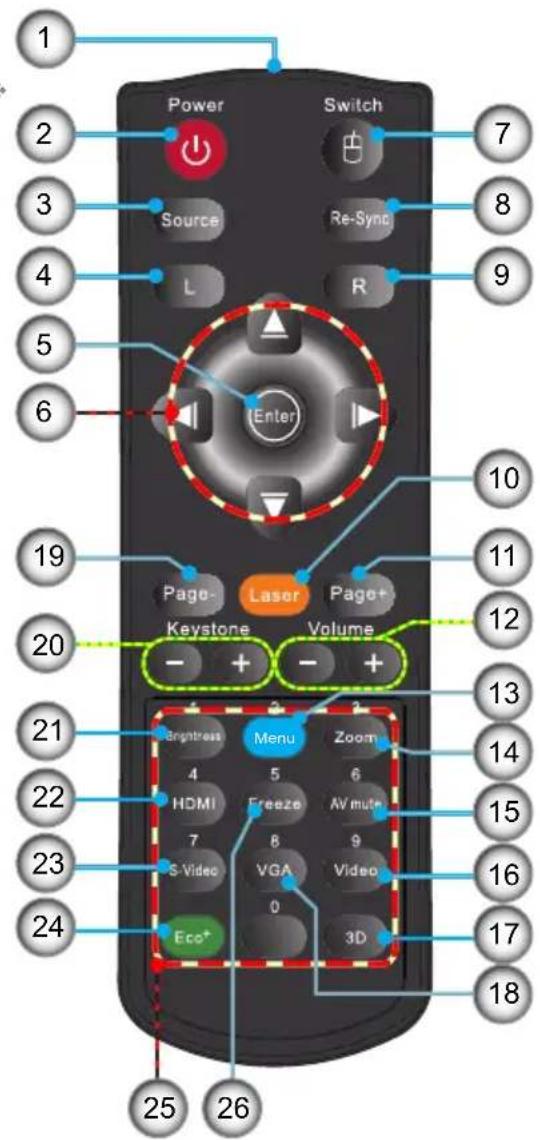

Fernbedienung

Die Fernbedienung unterliegt den Modellspezifikationen.

LED-Anzeige1.

Ein- / Austaste2.

Source3.

Linke Maustaste4.

Enter5.

Vier Pfeiltasten / 6.

Maussteuerung

Switch (Ein-/7.

Ausschalten der

Mausfunktion)

Re-Sync8.

Rechte Maustaste9.

Laserpointer10.

Seite aufwärts11.

Volume +/-12.

1. Menu

2. Zoom

3. AV mute

4. Video

5. 3D

6. VGA

7. Seite abwärts

8. Keystone +/-

9. Brightness

10. HDMI

11. S-Video

12. Eco+

13. Zifferntasten (zur Kennworteingabe)

14. Freeze

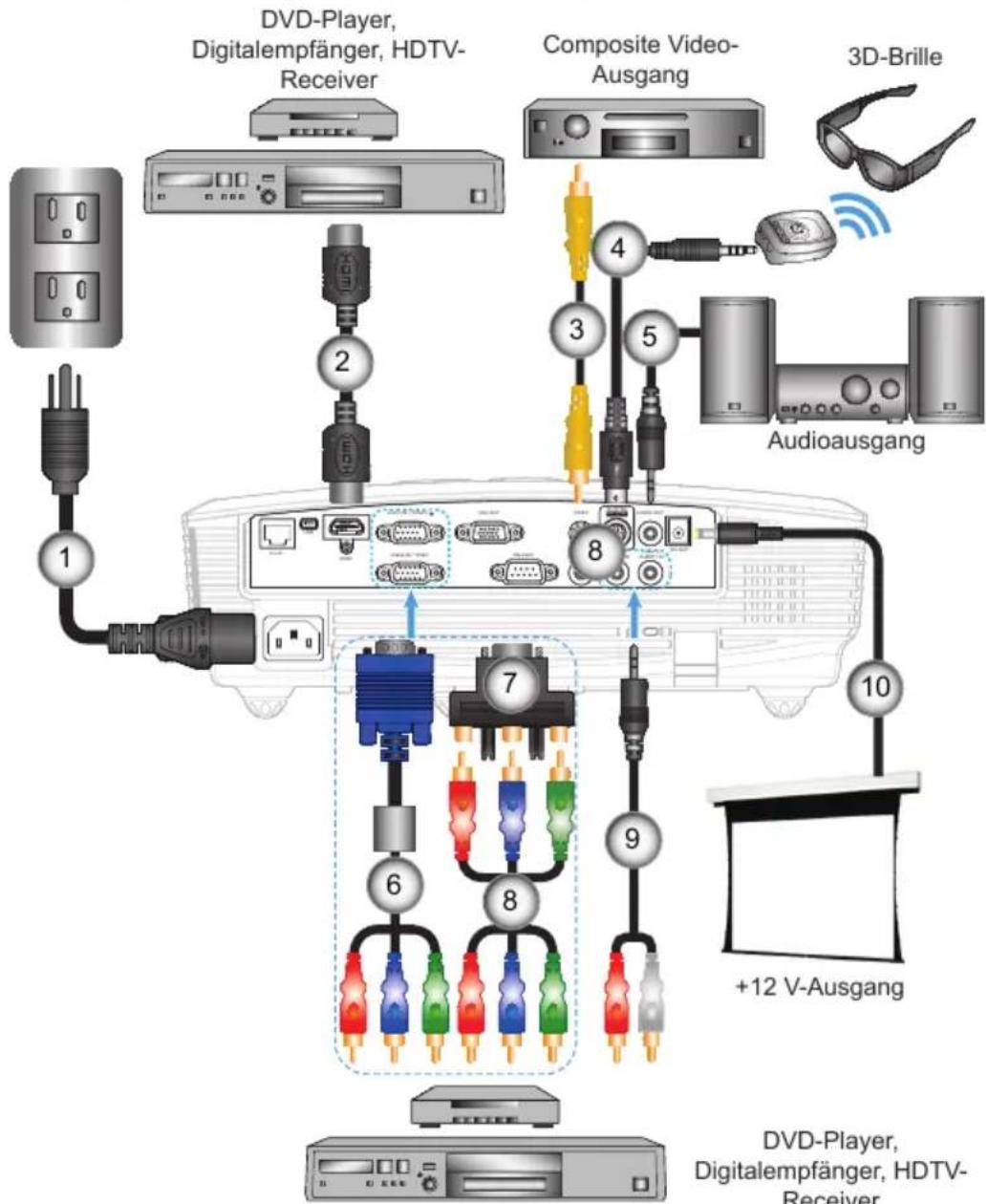

Projektor verbinden

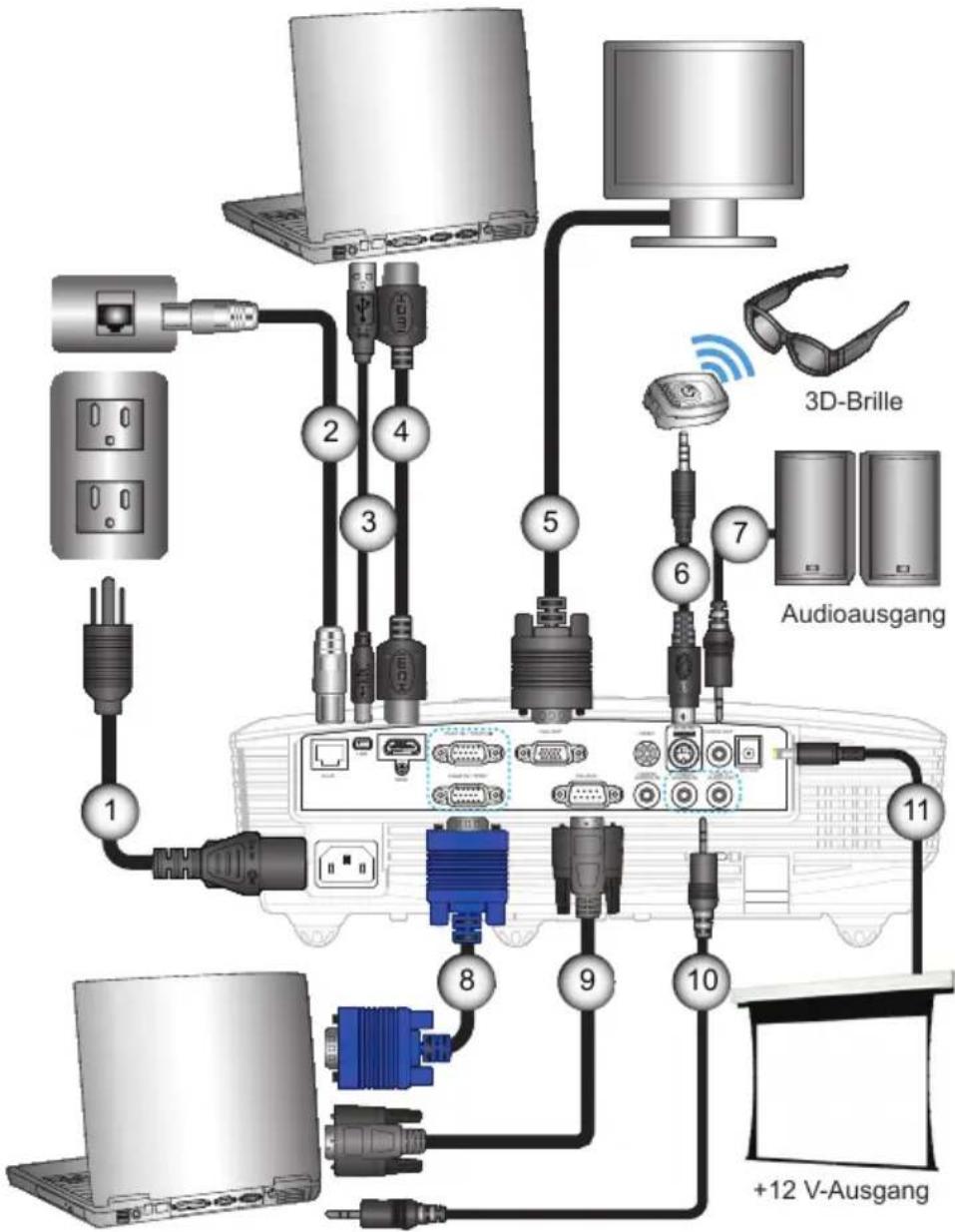

Mit einem Computer/Notebook verbinden

Aufgrund unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren.
(*) Optionales Zubehör

1....Netzkabel
2....*Netzwerkkabel
3. *USB-Kabel (Maussteuerung)
4....*HDMI-Kabel
5. *VGA-Ausgangskabel
6....*3D-Emitter-Kabel
7....*Audioausgangskabel
8....* VGA-Eingangskabel
9....*RS232-Kabel
10....*Audioeingangskabel
11....*12 V-DC-Stecker

Mit Videoquellen verbinden

Aufgrund unterschiedlicher Einsatzbereiche in einzelnen Ländern, kann das Zubehör in einigen Regionen variieren.

Weitere Einzelheiten über das Verbinden mit 3D-Emitter und 3D-Brille finden Sie in den entsprechenden Bedienungsanleitungen.

Verwenden Sie zum Anschließen eines Blu-ray 3D-Wiedergabegerätes ein High-Speed-HDMI-Kabel.

(*) Optionales Zubehör

1....Netzkabel

2....*HDMI-Kabel

1. *Composite Video-Kabel

4....*3D-Emitter-Kabel

8....*Component-Kabel mit drei Cinch-Anschlüssen

1. *Audiokabel, Klinke/Cinch

10....*12 V-DC-Stecker

Das 3D-Video- eingangsgerät muss vor dem 3D-Projektor eingeschaltet werden.

Wenn das Eingangsvideo normal 2D ist, drücken Sie bitte die Taste „3D Format“ und wählen „Autom.“. Wenn der „Side By Side-Modus“ aktiv ist, werden 2D-Videoinhalte nicht richtig angezeigt.

Mit 3D-Videogeräten verbinden

Sobald Sie Ihre Geräte wie dargestellt über HDMI-Kabel miteinander verbunden haben, können Sie loslegen. Schalten Sie Ihre 3D-Videoquellen und den 3D-Projektor ein.

PlayStation® 3-Spiele

• Stellen Sie sicher, dass Ihre Konsole auf die neueste Softwareversion aktualisiert ist.
• Wählen Sie „Einstellungen“ -> „Anzeige-Einstellungen“ -> „Videoausgabe-Einstellungen“ -> „HDMI“. Wählen Sie „Autom.“, befolgen Sie die angezeigten Anweisungen.
  Legen Sie Ihre 3D-Spieledisk ein. Alternativ können Sie Spiele (und • 3D-Aktualisierungen) über das PlayStation®-Netzwerk herunterladen. Starten Sie das Spiel. Wählen Sie im Spielmenü die Option „In 3D • spielen“.

Blu-ray 3D™-Player

Stellen Sie sicher, dass Ihr Wiedergabegerät Blu-ray™ 3D-Medien • unterstützt und die 3D-Ausgabe aktiviert ist.

- Legen Sie das Blu-ray™ 3D-Medium in das Wiedergabegerät ein; drücken Sie die „Wiedergabe“-Taste.

3D-TV (z. B. Sky 3D, DirecTV)

- Wenden Sie sich zur Aktivierung von 3D-Kanälen in Ihrem Kanalpaket an Ihren TV-Serviceanbieter. Wechseln Sie nach der Aktivierung auf den 3D-Kanal.

• Sie sollten zwei Bilder nebeneinander sehen.

- Wechseln Sie in den „Side By Side-Modus“ des 3D-Projektors. Die Option finden Sie im „Anzeige“-Bereich des OSD-Menüs Ihres Projektors.

3D-Gerät (z. B. 3D-DV/DC) mit 2D-1080i-Signalausgang (side-by-side)

• Verbinden Sie Ihr 3D-Gerät und wechseln Sie zur Ausgabe von 3D-Inhalten mit 2D-side-by-side-Format per 3D-Projektor.
• Sie sollten zwei Bilder nebeneinander sehen.
• Wechseln Sie in den „Side By Side-Modus“ des 3D-Projektors. Die Option finden Sie im „Anzeige“-Bereich des OSD-Menüs Ihres Projektors.

Beim Betrachten von 3D-Inhalten von einer HDMI 1.4a-Quelle (z. B. Blu-ray 3D) sollte Ihre 3D-Brille immer synchronisiert sein. Beim Betrachten von 3D-Inhalten von einer HDMI 1.3-Quelle (z. B. 3D-Übertragung per „Side By Side“-Modus) müssen Sie zur Optimierung Ihres 3D-Erlebnisses möglicherweise die Option „3D-Sync. umkehr.“ des Projektors nutzen. Die Option finden Sie im „Anzeige ->Drei Dimensionen“-Bereich des OSD-Menüs Ihres Projektors.

Weitere Einzelheiten entnehmen Sie bitte der Bedienungsanleitung der 3D-Brille.

3D-Brille verwenden

So schalten Sie die 3D-Brille ein: Drücken Sie die „Ein-/Aus“-Taste; die 1. LED blinkt einmal auf und zeigt an, dass die Brille zum Einsatz des 3D-Modus bereit ist.

Prüfen Sie, ob 3D-Inhalte an den Projektor gesendet werden und das 2. Signal mit den Projektorspezifikationen kompatibel ist.

Aktivieren Sie den „3D-Modus“ des 3D-Projektors (DLP Link/VESA 3D 3. – je nachdem, was für eine Brille Sie nutzen). Die Option finden Sie im „Anzeige“-Bereich des OSD-Menüs Ihres Projektors.

Schalten Sie die 3D-Brille ein; prüfen Sie, ob das Bild ohne 4.

Überbeanspruchung der Augen dreidimensional erscheint.

Falls das Bild nicht dreidimensional angezeigt wird, prüfen Sie bitte, ob 5. das 3D-Gerät korrekt auf die Ausgabe von 3D-Bildern eingestellt ist.

Oder aktivieren Sie den „Side By Side-Modus“, wenn das Eingangssignal 2D/1080i (side-by-side) ist; wiederholen Sie die zuvor genannten Schritte 1 bis 4.

Möglicherweise müssen Sie zur Optimierung Ihres 3D-Erlebnisses die 6. Option „3D-Sync. umkehr.“ Ihres Projektors nutzen. Die Option finden Sie im „Anzeige“-Bereich des OSD-Menüs Ihres Projektors.

So schalten Sie die 3D-Brille aus: Halten Sie die „Ein-/Aus“-Taste 7. gedrückt, bis die LED erlischt.

Weitere Informationen zur Einrichtung entnehmen Sie bitte der 8. Bedienungsanleitung der 3D-Brille bzw. der Webseite des Herstellers.

Projektor ein-/ausschalten

Projektor einschalten

Wenn „Betriebsmodus (Standby)" auf „Eco." (<0,5 W) eingestellt ist, werden VGA-Ausgang, Audiodurchschleifen und RJ45 deaktiviert, während sich der Projektor im Bereitschaftsmodus befindet.

1. Entfernen Sie die Objektivabdeckung.
2. Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED gelb.
3. Setzen Sie die Lampe durch Drücken der „-Taste am Bedienfeld des Projektors oder an der Fernbedienung in Betrieb. Die Betrieb/Bereitschaft-LED leuchtet daraufhin grün. ②

Das Startbild wird nach ca. 10 Sekunden angezeigt. Wenn Sie den Projektor das erste Mal benutzen, werden Sie aufgefordert, die gewünschte Sprache und den Energiesparmodus auszuwählen.

1. Schalten Sie die Signalquelle (Computer, Notebook, Videoplayer etc.) ein, die Sie anzeigen lassen möchten. Die Signalquelle wird automatisch erkannt. Falls nicht, drücken Sie die Menütaste und wählen „OPTIONEN“. Stellen Sie sicher, dass die Funktion „Source Lock“ auf „Aus“ eingestellt ist.

Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die „SOURCE“-Taste am Bedienfeld oder die entsprechende Quellentaste auf der Fernbedienung, um zwischen den Eingängen umzuschalten.

Schalten Sie zuerst den Projektor ein, wählen Sie dann die Signalquellen aus.

Projektor ausschalten

1. Drücken Sie zum Ausschalten des Projektors die „Taste an der Fernbedienung oder am Bedienfeld. Die folgende Meldung wird auf dem Bildschirm des Projektors angezeigt.

Drücken Sie zum Bestätigen erneut die „“Paste; andernfalls erscheint die Meldung nach 15 Sekunden wieder. Wenn Sie die „Taste ein zweites Mal drücken, zeigt der Projektor den Countdown-Timer an und schaltet sich ab.

1. Das Gebläse arbeitet weiterhin für ungefähr 10 Sekunden, um den Projektor abzukühlen. Dabei blinkt die Betrieb/Bereitschaft-LED grün. Sobald die Betrieb/Bereitschaft-LED konstant gelb leuchtet, befindet sich der Projektor im Bereitschaftsmodus.

Wenn Sie den Projektor wieder einschalten möchten, müssen Sie zuerst warten, bis der Projektor den Abkühlvorgang abgeschlossen und den Bereitschaftsmodus aufgerufen hat. Im Bereitschaftsmodus können Sie den Projektor durch Drücken der „Taste neu starten.

1. Trennen Sie das Netzkabel von Steckdose und Projektor.

2. Schalten Sie den Projektor nicht sofort nach dem Ausschalten wieder ein.

Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum. Auf Seite 75 bis 76 erhalten Sie weitere Informationen.

Warnanzeige

Wenn die Warnanzeigen (siehe unten) leuchten, schaltet sich der Projektor automatisch aus:

„Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt gelb.
„Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt gelb. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.
„Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt gelb.

Ziehen Sie das Netzkabel aus dem Projektor, warten Sie 30 Sekunden, versuchen Sie es dann erneut. Falls die Warnanzeige erneut aufleuchtet, kontaktieren Sie bitte das nächstgelegene Kundencenter.

Projektionsbild einstellen

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.

1. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten.
2. Durch Drehen des verstellbaren Rings im Uhrzeigersinn heben Sie den Projektor an, durch Drehen gegen den Uhrzeigersinn senken Sie ihn ab. Wiederholen Sie den Vorgang bei Bedarf mit den anderen Füßen.

Einstellen von Zoomfaktor/Fokus

Durch Drehen des Zoomrings können Sie das Projektionsbild vergrößern oder verkleinern. Stellen Sie das Bild durch Drehen des Fokusrings scharf, bis es klar angezeigt wird.

XGA/WXGA-Serie: Der Projektor unterstützt Projektionsentfernungen von 1 bis 12 Metern.

Bildgröße einstellen

XGA-Serie: Projektionsbildgröße von 0,76 bis 7,8 Meter.
WXGA-Serie: Projektionsbildgröße von 0,92 bis 9,19 Meter.

XGA

Diagonale (Zoll) einer 16:9-Leinwand		Projektionsfläche, B x H Projektionsentfernung (D)										Versatz (Hd)
		(m) (Zoll) (m) (Fuß)
		Breite Höhe Breite		Höhe			Weitwinkel	Tele	Weitwinkel	Tele (m) (Zoll)
30,00	0,61	0,46	24,00	18,00	0,98	1,17	3,20	3,84	0,07	2,70
40,00	0,81	0,61	32,00	24,00	1,30	1,56	4,27	5,12	0,09	3,60
60,00	1,22	0,91	48,00	36,00	1,95	2,34	6,40	7,68	0,14	5,40
70,00	1,42	1,07	56,00	42,00	2,28	2,73	7,47	8,96	0,16	6,30
80,00	1,63	1,22	64,00	48,00	2,60	3,12	8,53	10,24	0,18	7,20
90,00	1,83	1,37	72,00	54,00	2,93	3,51	9,60	11,52	0,21	8,10
100,00	2,03	1,52	80,00	60,00	3,25	3,90	10,67	12,80	0,23	9,00
120,00	2,44	1,83	96,00	72,00	3,90	4,68	12,80	15,36	0,27	10,80
150,00	3,05	2,29	120	00	90,00	4,88	5,85	16,00	19	20	0,34	13,50
180,00	3,66	2,74	144	00	108,00	5,85	7,02	19,20	23,04	0,41	16,20
250,00	5,08	3,81	200	00	150,00	8,13	9,75	26,67	32,00	0,57	22,50
307,00	6,24	4,68	245	60	184,20	9,98	11,98	32,75	39,30	0,70	27,63

WXGA

DiagonalLeinwandgröße16:10 (Zoll)	Projektionsfläche, B x H Projektionsentfernung (D)										Versatz (Hd)
	(m) (Zoll) (m) (Fuß)
	Breite Höhe Breite		Höhe			Weitwin-kel	Tele	Weitwin-kel	Tele (m) (Zoll)
36,30 0,78	0,49 30,78	19,24 1,	00 1,20 3,	28 3,94		0,06 2,39
40,00 0,86	0,54 33,92	21,20 1,	10 1,32 3,	62 4,34		0,07 2,63
60,00 1,29	0,81 50,88	31,80 1,	65 1,99 5,	43 6,51		0,10 3,94
70,00 1,51	0,94 59,36	37,10 1,	93 2,32 6,	33 7,60		0,12 4,60
80,00 1,72	1,08 67,84	42,40 2,	21 2,65 7,	24 8,68		0,13 5,26
90,00 1,94	1,21 76,32	47,70 2,	48 2,98 8,	14 9,77		0,15 5,91
100,00 2,15	1,35 84,80	53,00 2,	76 3,31	9,05 10,85		0,17 6,57
120,00 2,58	1,62 101	76 63,60	3,31 3,97	10,85 13		03 0,20 7,89
150,00 3,23	2,02 127	20 79,50	4,14 4,96	13,57 16		28 0,25 9,86
180,00 3,88	2,42 152	64 95,40	4,96 5,96	16,28 19		54 0,30 11,83
250,00 5,38	3,37 212	00 132,50	6,89 8,27	22,61 27		7,14 0,42	16,43
362,00 7,80	4,87 306	98 191,86	9,98 11,	98 32,74		39,29 0,60	23,79

Diese Tabelle dient lediglich der Veranschaulichung.

Bedienfeld und Fernbedienung

Bedienfeld

Bedienfeld verwenden

POWER		Siehe „Ein-/Ausschalten des Projektors“ auf Seite 17-18.
Re-SYNC		Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert.
Eingabe		Mit dieser Taste bestätigen Sie Ihre Auswahl.
SOURCE		Durch Drücken auf „SOURCE“ wählen Sie eine Signalquelle aus.
Menü		Drücken Sie zum Aufrufen des Bildschirmmenüs (OSD) die „Menü“-Taste. Drücken Sie zum Ausblenden des OSD erneut die „Menü“-Taste.
Hilfe	?	Hilfe-Menü (nur bei ausgeblendetem OSD-Menü verfügbar)
Vier Richtungstasten		Mit den Tasten ▲ ▼ ◀▶ wählen Sie Elemente aus und ändern Einstellungen.
Trapezkorrektur		Mit den Tasten □ □ korrigieren Sie durch Kippen des Projektors verursachte Bildverzerrungen. (± 40 Grad)
Lampen-LED		Diese LED zeigt den Status der Projektorlampe an.
Temperatur-LED		Diese LED zeigt den Temperaturzustand des Projektors an.
Betrieb/Bereitschaft-LED		Diese LED zeigt den Projektorstatus an.

Fernbedienung

Fernbedienung verwenden
Power	Siehe „Ein-/Ausschalten des Projektors“ auf Seite 17-18.
L-Taste	Linke Maustaste.
R-Taste	Rechte Maustaste.
Page +	Mit dieser Taste blättern Sie eine Seite nach oben.
Page -	Mit dieser Taste blättern Sie eine Seite nach unten.
Enter	Mit dieser Taste bestätigen Sie Ihre Auswahl.
Source	Mit der „Source“-Taste wählen Sie ein Eingangssignal aus.
Re-Sync	Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingangsquelle synchronisiert.
Vier Richtungstasten	Mit den Tasten ▲▼◀▶ wählen Sie Elemente oder führen die gewünschten Einstellungen durch.
PC-/Maussteuerung	Nutzen Sie zur Emulation einer USB-Maus per USB bei Betätigung der „Switch“-Taste die Tasten ▲▼◀▶.
Keystone +/-	Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.
Volume +/-	Mit diesen Tasten erhöhen/verringern Sie die Lautstärke.
Brightness	Hier stellen Sie die Bildhelligkeit ein.
Menu	Drücken Sie zum Aufrufen des Bildschirmmenüs (OSD) die „Menu“-Taste. Drücken Sie zum Verlassen des Bildschirmmenüs erneut die „Menu“-Taste.
HDMI	Wählen Sie mit „HDMI“ eine Signalquelle vom HDMI 1-Anschluss.

Typ B/C

Fernbedienung verwenden

Freeze	Drücken Sie zum Anhalten des Bildes die „Freeze“-Taste.Durch erneutes Drücken setzen Sie die Wiedergabe fort.
AV mute	Mit dieser Taste schalten Sie Audio und Video vorübergehend aus/ein.
VGA	Wählen Sie mit „VGA“ eine Signalquelle vom VGA1-IN/YPbPr/(◀)oder VGA2-IN/YPbPr-Anschluss.
Video	Drücken Sie zur Auswahl einer Composite Video-Quelle auf „Video“.
Switch	USB-Mausfunktion. Schaltet die Mausfunktion ein/aus. Drücken Sie die Taste zum Einschalten der Mausfunktion einmal. Damit die Mausfunktion verfügbar ist, muss ein USB-Kabel zwischen Projektor und Computer angeschlossen sein.
Eco+	Wenn Eco+ aktiviert ist, wird die Helligkeit des Inhalts zur deutlichen Reduzierung des Lampenstromverbrauchs (um bis zu 70 %) während der Inaktivität automatisch erkannt.
Zoom	Zum Vergrößern oder Verkleinern des Bildes. Mit den Tasten ◀▶ ändern Sie den Vergrößerungsfaktor.
3D	Drücken Sie zum Zugreifen auf das 3D-OSD-Menü „3D“.

Bedienung

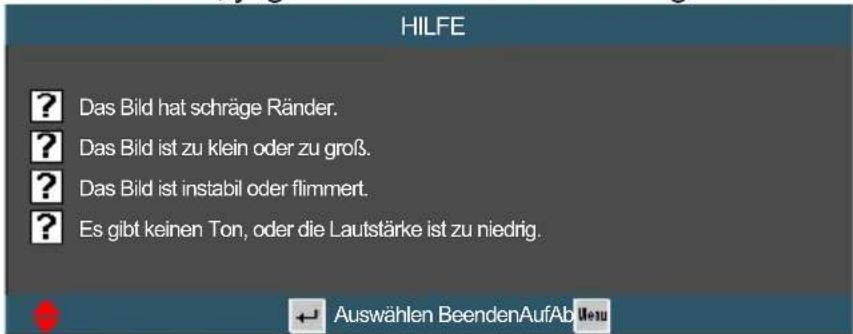

Die HILFE-Taste nutzen

Die HILFE-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung.

Drücken Sie zum Öffnen des Hilfemenüs die „?“-Taste am Bedienfeld.

Weitere Einzelheiten finden Sie im „Problemlösung“-Abschnitt auf Seite 58 – 61.

Die Hilfemenü-Taste funktioniert nur, wenn keine Eingangsquelle erkannt wird.

Falls keine Eingangsquelle erkannt und die Hilfe-Taste gedrückt wird, erscheinen die folgenden Seiten, die dabei helfen sollen, jegliche Probleme ausfindig zu machen.

Bedienung

Das Bild hat schräge Ränder.

Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte u unterhalb der Leinwand steht.
Drücken Sie die Taste [KEYSTONE + / -] auf der Fernbedienung, bis die Rände vertikal erscheinen.

[Trapezkor +/-]

[Beenden]

Auswählen BeendenAufAbMenu

Das Bild ist zu klein oder zu groß.

Bedienen Sie den Zoomring oben an dem Projektor.
Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.
Drücken Sie auf die Taste [MENU] auf der Fernbedienung oder am Bedienfeld Projektors, gehen zu „ANZEIGE | Format“ und probieren unterschiedliche Einstellungen.

[ANZEIGE | Format]

[Beenden]

Auswählen BeendenAufA

Das Bild ist zu klein oder zu groß.

? Ist die Lautstärke auf das Minimum gestellt?
Stellen Sie die Lautstärke auf einen höheren Wert.
? Ist das Kabel richtig mit dem Projektor verbunden?
Prüfen Sie die physikalische Verbindung und stellen sicher, dass das Kabel rich der Quelle und dem Projektor verbunden ist.
[Lautstärke]
[Beenden]

Auswählen BeendenAufAbMenu

Das Bild ist instabil oder flimmert.

Korrigieren Sie das Bild über die Funktion [Phase / Frequenz].
Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

[Phase]

[Frequenz]

[Beenden]

Auswählen BeendenAufAbMenu

OSD-Menüs

Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt.

Bedienung

1. Drücken Sie zum Öffnen des OSD-Menüs die „Menu“-Taste an der Fernbedienung oder am Bedienfeld.
   2 Bei angezeigtem OSD können Sie mit den Tasten ◀► Elemente im Hauptmenü auswählen. Drücken Sie nach Auswahl eines Elements zum Aufrufen des Untermenüs die Taste ▼ oder „Enter“.
2. Wählen Sie mit den Tasten ▲▼ das gewünschte Element im Untermenü, drücken Sie zur Anzeige weiterer Einstellungen ▶ oder „Enter“. Passen Sie die Einstellungen mit ◀▶ an.
3. Nehmen Sie gegebenenfalls wie oben beschrieben weitere Einstellungen im Untermenü vor.
4. Drücken Sie zum Bestätigen „Enter“ oder „Menu“; daraufhin gelangen Sie zum Hauptmenü zurück.
5. Drücken Sie zum Beenden erneut die „Menu“-Taste. Das OSD-Menü wird geschlossen, der Projektor speichert automatisch die neuen Einstellungen.

Menübaum

Hauptmenü Untermenü Einstellungen
Bild	Anzeigemodus Präsentation / Hell / Film / sRGB / Tafel /		DICOM SIM. / Benutzer / Drei Dimensionen
	Helligkeit -50~50
	Kontrast -50~50
	Schärfe 1~15
	#1 Farbe -50~50
	#1 Farbton -50~50
	Erweitert Gamma Film/ Video / Grafiken / Standard
	Zurücksetzen	#2 Signal	#3 AUTOM. / RGB (0-255) / RGB (16-235) / YUV
			#4 Autom. / Aus
			#5 4:3 / 16:9 oder 16:10 / LBX / Native / AUTOM.
	Rändermaske		0~10
	Zoom		-5~25 (80%~200%)
	Image Shift
	Ver. Trapezkor.		-40~40
	Drei Dimensionen	3D-Modus	DLP Link / VESA 3D
		3D->2D	Drei Dimensionen / L / R
		#6 3D Format	Autom. / Side By Side / Top and Bottom / Frame Sequential
		#6 3D-Sync. umkehr.	Ein / Aus
		Beenden
Setup	Sprache		English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/Dansk / Polski / Suomi / Русский / ελληνικά / Magyar / Čeština // »«» / 紫體中文 / 简体中文 / 日本語 / 한국어 / ‘ɪnu / Türkçe / Viêt / Bahasa Indonesia / Română
	Projektion
	Menüposition
	#5 Bildschirmtyp		16:10 / 16:9
	Sicherheit	Sicherheit	Ein / Aus
		Sicherheits-Timer	Monat / Tag / Stunde
		Kennwort ändern
		Beenden
	Projektor-ID		0~99
	Audioeinstellungen	Eingebaute Lautsprecher	Ein / Aus
		Stumm	Ein / Aus
		Audioeingang	Standard / AUDIO1 / AUDIO2 / AUDIO3
		Lautstärke	0~10

Hauptmenü Untermenü Einstellungen

Setup	Erweitert Logo Standard / Neutral / Benutzer
		Logo-Aufnahme
		Closed Caption Aus / CC1 / CC2
		Drahtlos Ein / Aus
		Beenden
	Netzwerk LAN Einstellungen Netzwerkstatus
		DHCP Ein / Aus
		IP-Adresse
		Subnetzmaske
		Gateway
		DNS
		Übernehmen Ja / Nein
		Mac-Adresse
		Beenden
		Steuerungseinstellungen Crestron Ein / Aus
		Extron	Ein / Aus
		PJ Link	Ein / Aus
		AMX Device Discovery	Ein / Aus
		Telnet	Ein / Aus
		HTTP	Ein / Aus
		Übernehmen Ja / Nein
		Beenden
Optionen	Eingabequelle		VGA1 / VGA2 / Video / HDMI
	Source Lock		Ein / Aus
	Große Höhe		Ein / Aus
	Info ausblenden		Ein / Aus
	Tastenfeldsperre		Ein / Aus
	Testbild		Kein / Raster / Weißes Muster
	12V Trigger		Ein / Aus / Auto 3D
	Infrarot Funktion		Ein / Front / Top / Aus
	Hintergrundfarbe		Schwarz / Rot / Blau / Grün / Weiß
	Erweitert Direkt einschalten	Ein / Aus
		Autom. aus (Min.)	0~180
		Zeitsteuerung (Min.)	0~990
		Kurzübersicht	Ein / Aus
		Betriebsmodus(Standby)	Aktiv / Eco.
		Beenden
	Lampeneinstellungen	Lampenstd.
		Hinweis zur Lampe	Ein / Aus
		Lampenmodus	Hell / Eco. / Eco+
		Lampenstd. auf Null	Ja / Nein
		Beenden
	Filtereinstellungen	Optional installierter Filter	Ja / Nein
		Filter Betriebsstunden	0~9999
		Filter Erinnerung	Aus / 300hr / 500hr / 800hr / 1000hr
		Filter zurücksetzen	Ja / Nein
		Beenden
	Zurücksetzen		Ja / Nein

- Bitte beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und verwendetem Projektormodell variieren können.

(#1) „Farbe“ und „Farbton“ werden nur im Videomodus unterstützt.
(#2)Die Funktion „Signal“ ist nur bei einer analogen VGA-Signalquelle (RGB) verfügbar.
(#3) Nur bei HDMI-Quellen.
(#4) Nur beim XGA-Modell.
(#5) Nur beim WXGA-Modell. 16:9 oder 16:10 sind von „Bildschirmtyp“-Einstellung abhängig.
(#6) „3D-Sync. umkehr.“ ist nur bei aktiviertem 3D-Modus verfügbar.


Anzeigemodus

Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen.

Präsentation: Optimale Farbe und Helligkeit für PC-Eingaben.

Hell: Maximale Helligkeit für PC-Quellen.

Film: Für Heimkino.

sRGB: Standardisierte exakte Farbe.

Tafel: Wählen Sie diesen Modus für optimale Farbeinstellungen, wenn Bilder auf eine Tafel (grün) projiziert werden.

DICOM SIM.: Dieser Anzeigemodus simuliert Grauskale/

Gamma-Leistung von für „Digital Imaging and Communications in Medicine“ (DICOM) genutzte Ausrüstung.

Wichtig: Dieser Modus darf keinesfalls zur medizinischen Diagnose verwendet werden; er dient ausschließlich zu Bildungs-/Trainingszwecken.

Benutzer: Benutzerdefinierte Einstellungen.

Drei Dimensionen: Empfohlene Einstellung bei aktiviertem

3D-Modus. Wenn Sie Einstellungen im 3D-Modus ändern, werden die Änderungen zum weiteren Gebrauch gespeichert.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Drücken Sie zum Verdunkeln des Bildes ◀.

Drücken Sie zum Aufhellen des Bildes ▶.

Kontrast

Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt.

Drücken Sie zum Verringern des Kontrasts ◀.

Drücken Sie zum Erhöhen des Kontrasts ▶.

„Farbe“ und „Farbton“ werden nur bei Composite- und Component-Quellen unterstützt.

Schärfe

Hier stellen Sie die Bildschärfe ein.

Drücken Sie zum Verringern der Schärfe ◀.

Drücken Sie zum Erhöhen der Schärfe ▶.

Farbe

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Drücken Sie zum Verringern der Farbsättigung im Bild ◀.

Drücken Sie zum Erhöhen der Farbsättigung im Bild ▶.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

Drücken Sie zum Erhöhen des Grünanteils im Bild ◀.

Drücken Sie zum Erhöhen des Rotanteils im Bild ▶.

BILD | Erweitert

Gamma

Hier können Sie die Gammakurve einstellen. Nach der Anfangseinrichtung und Feinabstimmung können Sie mit Hilfe der Gammaeinstellung Ihre Bildausgabe optimieren.

Film: Für Heimkino.

Video: Für Video- oder TV-Quellen.

Standard: Standardisierte Einstellung.

Grafiken: Für PC/Foto-Quellen.

BrilliantColor™

Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. Der Bereich geht von „1“ bis „10“. Falls Sie ein farbintensives Bild bevorzugen, verschieben Sie den Regler bitte in Richtung des höchsten Wertes. Für ein weiches, natürlicher erscheinendes Bild verschieben Sie bitte den Regler in Richtung des niedrigsten Wertes.

Farbtemperatur

Bei einer kühlen Farbtemperatur erscheint das Bild bläulich. (Kaltes Bild) Wenn eine warme Farbtemperatur verwendet wird, erscheint das Bild eher rötlich. (Warmes Bild) Bei Einstellung auf die mittlere Temperatur wahrt das Bild bei Weiß die normale Färbung.

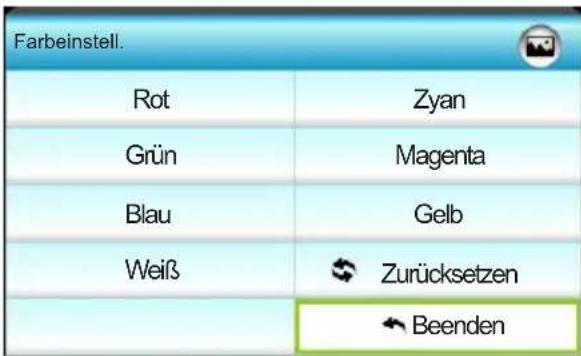

Farbeinstell.

Drücken Sie zum Aufrufen des nächsten Menüs ▶, wählen Sie mit ▲ / ▼ / ◀ / ▶ das gewünschte Element.

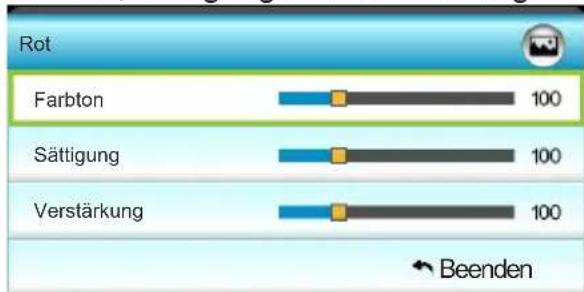

Rot/Grün/Blau/Zyan/Magenta/Gelb: Wählen Sie mit ◀ / ▶ zwischen Farbton, Sättigung und Verstärkung.

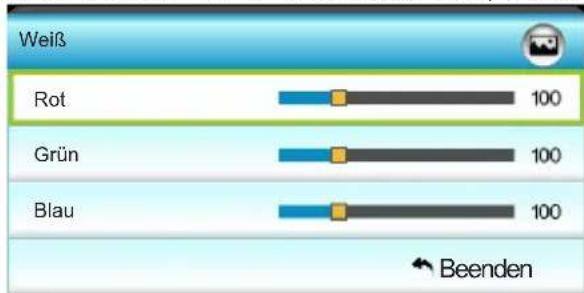

▶ Weiß: Wählen Sie mit ◀ / ▶ zwischen Rot, Grün und Blau.

(*) Nur bei HDMI.

Zurücksetzen: Wählen Sie zum Wiederherstellen der werkseitigen Standardfarbeinstellungen „Zurücksetzen“.

Farbraum

Hier wählen Sie einen passenden Farbmatrixtyp zwischen AUTOM., RGB (0 – 255)(*), RGB (16 – 235)(*) oder YUV aus.

Zurücksetzen

Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die Werkseinstellungen zurück.

BILD | Erweitert | Signal

Die Funktion ❖ „Signal“ ist nur bei einer analogen VGA-Signalquelle (RGB) verfügbar.

Autom.

Konfiguriert das Signal automatisch (Frequenz und Phase werden ausgegraut). Falls Autom. deaktiviert ist, können Sie Frequenz und Phase manuell anpassen und die Einstellungen speichern.

Phase

Diese Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie das Problem mit dieser Funktion lösen.

Frequenz

Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen. Wenn ein senkrechter flimmernder Streifen erscheint, können Sie das Problem mit dieser Funktion lösen.

H.Position

Mit ◀ verschieben Sie das Bild nach links.
Mit ▶ verschieben Sie das Bild nach rechts.

V.Position

Mit ◀ verschieben Sie das Bild nach unten.
Mit ▶ verschieben Sie das Bild nach oben.

ANZEIGE

Format

Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.

XGA

4:3: Dieses Format ist für 4x3-Eingangsquellen geeignet.

16:9: Dieses Format ist für 16x9-Eingangsquellen wie z. B.

HDTVs und DVDs, die für Breitbildfernseher vorgesehen sind, geeignet.

Native: Dieses Format zeigt das Originalbild ohne Skalierung an.

AUTOM.: Diese Funktion wählt automatisch das passende Anzeigeformat aus.

Autom.	Eingangsaufösung		Autom./Skala
	H	V	H	V
4:3	640	480	1024	768
	800	600	1024	768
	1024	768	1024	768
	1280	1024	1024	768
	1600	1200	1024	768
Breitbild-Notebook	1280	720	1024	576
	1280	768	1024	614
	1280	800	1024	640
SDTV	720	576	1024	576
	720	480	1024	576
HDTV	1280	720	1024	576
	1920	1080	1024	576

Jeder E/A hat eine andere „Rändermaske“-Einstellung. „Rändermaske“ und „Zoom“ können nicht gleichzeitig funktionieren.

Seitenverhältnis (Quelle erkannt)	Bildgröße ändern (XGA)
4:3 1024 x 768, zentriert
16:9	1024 x 576, zentriert1366 x 768, zentriert
Native	Keine Größenveränderung, 1:1-Abbildung, zentriert. Dieses Format zeigt das Originalbild ohne Skalierung an.

WXGA

16:9 oder 16:10 sind von „Bildschirmtyp“-Einstellung abhängig.

4:3: Dieses Format ist für 4x3-Eingangsquellen geeignet.

16:9: Dieses Format ist für 16x9-Eingangsquellen wie z. B. HDTVs und DVDs, die für Breitbildfernseher vorgesehen sind, geeignet.

16:10: Dieses Format ist für 16:10-Bildquellen wie Breitbild-Notebooks vorgesehen.

LBX: Dieses Format ist geeignet für Nicht-16x9-, Letterbox-Quellen und für Benutzer, die externe anamorphe Objektive verwenden, um Bilder mit dem Seitenverhältnis von 2,35:1 und mit voller Auflösung anzuzeigen.

Native: Dieses Format zeigt das Originalbild ohne Skalierung an.

AUTOM.: Diese Funktion wählt automatisch das passende Anzeigeformat aus.

Weitere Informationen zum LBX-Modus:

Einige DVDs im Letterbox-Format sind nicht für 16x9-1. Fernseher geeignet. In diesem Fall ist das Bild bei der Anzeige im 16:9-Modus verzerrt. Bitte zeigen Sie die DVD im 4:3-Modus an. Wenn das Format des Inhaltes nicht 4:3 ist, erscheinen bei einer 16:9-Anzeige schwarze Balken rund um das Bild. Bei dieser Art des Inhaltes können Sie durch Einsatz des LBX-Modus mit dem Bild die 16:9-Anzeige ausfüllen. Wenn Sie ein externes anamorphes Objektiv verwenden, 2. ermöglicht Ihnen der LBX-Modus auch die Anzeige von 2,35:1-Inhalten (inklusive anamorpher DVD- und HDTV-Filmquellen) mit 2,35:1-Bildern als anamorphe 16x9-Breitbildanzeige. In diesem Fall werden keine schwarzen Balken angezeigt. Lampenleistung und vertikale Auflösung werden maximal ausgeschöpft.

Autom.(16:9-Anzeige)	Eingangsaufösung		Autom./Skala
	H	V H V
4:3	640	480	960 720
	800	600	960 720
	1024	768	960 720
	1280	1024	960 720
	1400	1050	960 720
	1600	1200	960 720
Breitbild-Notebook	1280	720	1280 720
	1280	768	1200 720
	1280	800	1152 720
SDTV	720	576	1280 720
	720	480	1280 720
HDTV	1280	720	1280 720
	1920	1080	1280 720

16:9-Anzeige	480i/p	576i/p	1080i/p	720p	PC
4:3	960 x 720, zentriert
16:9	1280 x 720, zentriert
LBX 1280	x 960, zentriert; dann zentriertes Bild in 1280 x 720
Native	1:1-Abbildung, zentriert.		1:1-Abbildung (960 x 540) angezeigt als 1280 x 720	1280 x 720, zentriert	1:1-Abbildung, zentriert.
Autom.	Wenn Sie dieses Format auswählen, wechselt die Anzeige automatisch zu 16:9 (1280 x 720)Bei 4:3-Quelle: Automatische Größenänderung auf 960 x 720Bei 16:9-Quelle: Automatische Größenänderung auf 1280 x 720Bei 15:9-Quelle: Automatische Größenänderung auf 1200 x 720Bei 16:10-Quelle: Automatische Größenänderung auf 1152 x 720

Bedienung

Autom.(16:10-Anzeige)	Eingangsaufösung		Autom./Skala
	H	V H V
4:3	640 480	1066 800
	800 600	1066 800
	1024 768	1066 800
	1280 1024	1066 800
	1400 1050	1066 800
	1600 1200	1066 800
Breitbild-Notebook	1280 720	1280 720
	1280 768	1280 768
	1280 800	1280 800
SDTV	720 576	1280 720
	720 480	1280 720
HDTV	1280 720	1280 720
	1920 1080	1280 720

16:10-Anzeige 480i/p 576i/p 1080i/p 720p PC
4:3 1066	x 800, zentriert
16:9 1280	x 8000, zentriert
LBX	1280 x 960, zentriert; dann zentriertes Bild in 1280 x 800
Native	1:1-Abbildung, zentriert.	1:1- Abbildung (960 x 540) angezeigt als 1280 x 800	1280 x 800 Mitte	1:1- Abbildung, zentriert.
Autom.	Wenn Sie dieses Format auswählen, wechselt der Bildschirmtyp automatisch zu 16:10 (1280 x 800)Bei 4:3-Quelle: Automatische Größenänderung auf 1066 x 800Bei 16:9-Quelle: Automatische Größenänderung auf 1280 x 720Bei 15:9-Quelle: Automatische Größenänderung auf 1280 x 768Bei 16:10-Quelle: Automatische Größenänderung auf 1280 x 800

Rändermaske

Bei der Funktion „Rändermaske“ handelt es sich um das Entfernen des Videokodierungsrauschens am Rand der Videoquelle.

Zoom

Drücken Sie zum Reduzieren der Bildgröße ◀.

Drücken Sie zum Vergrößern eines Bildes auf der

Projektionsfläche ▶.

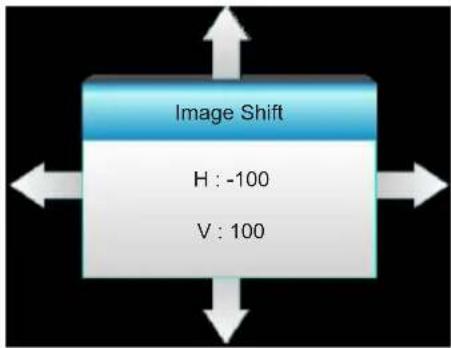

Image Shift

Drücken Sie zum Aufrufen des nächsten Menüs wie nachstehend gezeigt ▶, wählen Sie mit ▲ / ▼ / ◀ / ▶ das gewünschte Element.

H: Verschieben Sie das projizierte Bild mit ◀▶ horizontal.

V: Verschieben Sie das projizierte Bild mit ▲ ▼ vertikal.

Ver. Trapezkor.

Passen Sie vertikale Bildverzerrungen zur Erzeugung eines rechteckigen Bildes mit ◀▶ an.

ANZEIGE | Drei Dimensionen

„3D-Sync. umkehr.“ speichert die Einstellung nicht. Beim Einschalten und Ändern der Quelle wird sie auf „Aus“ eingestellt. Das 3D-Format wird nur bei den auf Seite 68 angegebenen 3D-Timings unterstützt. „3D Format“ wird nur bei einem Nicht-HDMI 1.4a-3D-Timing unterstützt.

3D-Modus

DLP Link: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von DLP-Link-3D-Brillen die Option „DLP Link“. (siehe Seite 16). VESA 3D: Wählen Sie zur Nutzung optimierter Einstellungen beim Einsatz von VESA-3D-Brillen die Option „VESA 3D“. (siehe Seite 16).

3D->2D

Drei Dimensionen: Zeigt 3D-Signale. L (links): Zeigt das linke Einzelbild des 3D-Inhaltes. R (rechts): Zeigt das rechte Einzelbild des 3D-Inhaltes.

3D Format

Aus: Wählen Sie zum Deaktivierten der ▶ 3D-Formatkonvertierung „Aus“. Side By Side: Zeigt 3D-Signale im „side-by-side“-Format. ▶ Top and Bottom: Zeigt 3D-Signale im „Top and Bottom“-Format an. Frame Sequential: Zeigt 3D-Signale im „Frame Sequential“-Format an.

3D-Sync. umkehr.

Wählen Sie zum Umkehren des linken und rechten Einzelbildes „Ein“.
Wählen Sie zur Anzeige der Standardeinzelbilder „Aus“.

SETUP

Sprache

Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Drücken Sie zum Aufrufen des Untermenüs ▶, wählen Sie mit ▲ / ▼ / ◀ / ▶ Ihre gewünschte Sprache. Drücken Sie auf „Enter“, um Ihre Auswahl zu bestätigen.

„Hinten unten“ und ✿ „Hinten oben“ sind für den Einsatz einer durchsichtigen Leinwand vorgesehen.

Sprache
English	Nederlands	Čeština	Türkçe
Deutsch	Norsk/Dansk	عربي	فارسی
Français	Polski	繁體中文	Vietnamese
Italiano	Русский	简体中文	Romanian
Español	Suomi	日本語	Indonesian
Português	ελληνικά	한국이
Svenska	Magyar	lnu	Beenden

Projektion

Front unten

Dies ist die Standardeinstellung. Das Bild wird direkt auf die Leinwand projiziert.

Hinten unten

Bei dieser Option wird das Bild gespiegelt.

Front oben

Bei dieser Option wird das Bild auf den Kopf gestellt.

Hinten oben

Bei dieser Option wird das Bild gespiegelt und auf den Kopf gestellt.

Bedienung

„Bildschirmtyp“ ist nur für WXGA vorgesehen.

Menüposition

Hier stellen Sie die Position des Menüs auf der Projektionsfläche ein.

Bildschirmtyp

Wählen Sie den Anzeigetyp zwischen 16:10 und 16:9.

Projektor-ID

Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232 einen individuellen Projektor zu steuern. Auf den Seiten 70 – 73 finden Sie eine vollständige Liste mit RS232-Befehlen.

SETUP | Audioeinstellungen

Die „Stumm“-Funktion wirkt sich sowohl auf interne als auch externe Lautsprecher aus.

Eingebaute Lautsprecher

Wählen Sie zum Ein-/Ausschalten des internen Lautsprechers „Ein“ oder „Aus“.

Stumm

Wählen Sie zum Aktivieren der Stummschaltung „Ein“. ▶ Wählen Sie zum Deaktivieren der Stummschaltung „Aus“. ▶

Lautstärke

Drücken Sie zum Verringern der Lautstärke ▶. Drücken Sie zum Erhöhen der Lautstärke ▶.

HDMI-Audiosignale können keinen anderen Bildquellen zugewiesen werden.

Audioeingang

Die Standardaudioeingänge befinden sich an der Rückseite des Projektors. Mit dieser Option weisen Sie alle Audioeingänge der aktuellen Bildquelle neu zu.

AUDIO1: VGA1.

AUDIO2: VGA2.

AUDIO3: Video.

SETUP | Sicherheit

Sicherheit

Ein: Wählen Sie zum Aktivieren der Kennwortabfrage bei Einschalten des Projektors „Ein“.

Aus: Wählen Sie zum Deaktivieren der Kennwortabfrage bei Einschalten des Projektors „Aus“.

Sicherheits-Timer

Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen. Nach Ablauf der Zeit wird die Eingabe des Kennworts verlangt.

Kennwort ändern

Das Kennwort ist beim ersten Mal auf „1234“ voreingestellt.

Bei erstmaliger Verwendung:

Drücken Sie zum Festlegen des Kennwortes „←“.

Das Kennwort muss aus vier Ziffern bestehen. 2.

Stellen Sie das neue Kennwort mit den Zifferntasten an 3. der Fernbedienung ein, bestätigen Sie das Kennwort anschließend mit der Taste „“.

Kennwort ändern:

(Falls Ihre Fernbedienung über keine Zifferntasten verfügt, verwenden Sie zum Ändern der einzelnen Kennwortstellen die Aufwärts-/Abwärtstaste; drücken Sie zum Bestätigen Enter) Drücken Sie zur Eingabe des alten Kennwortes „“. Geben Sie das aktuelle Kennwort mit den Zifferntasten ein, 2. drücken Sie anschließend zur Bestätigung „“.

1. Geben Sie das neue (vierstellige) Kennwort über die Zifferntasten der Fernbedienung ein, bestätigen Sie anschließend mit „←

Geben Sie das neue Kennwort noch einmal ein, bestätigen 4. Sie anschließend mit „←

Falls das Kennwort dreimal falsch eingegeben wird, schaltet sich der Projektor automatisch aus.

Falls Sie Ihr Kennwort vergessen sollten, wenden Sie sich bitte an den Kundendienst.

SETUP | Erweitert

Achten Sie für eine erfolgreiche Logo-Aufnahme darauf, dass das angezeigte Bild die native Auflösung des Projektors nicht überschreitet. (XGA: 1024 x 768 / WXGA: 1280 x 800)

„Drahtlos“ funktioniert nur in Verbindung mit dem VGA-Anschluss. Drahtgebundenes ✿ VGA ist nicht verfügbar; möglicherweise schaltet sich der Projektor aus, wenn die Drahtlos-Funktion eingeschaltet wird.

Logo

Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft.

Standard: Das Standard-Startbild.

Neutral: Im Startbild wird das Logo nicht angezeigt.

Benutzer: Das durch die Funktion „Logo-Aufnahme“ aufgenommene Bild wird verwendet.

Logo-Aufnahme

Mit ▶ nehmen Sie umgehend ein Bild der aktuellen Anzeige auf.

Closed Caption

Hier stellen Sie das gewünschte Startbild ein. Änderungen treten beim nächsten Einschalten des Projektors in Kraft.

Aus: Wählen Sie zum Ausschalten der Closed Caption-

Funktion „Aus“.

CC1:CC1-Sprache: Amerikanisches Englisch.

CC2:CC2-Sprache (je nach Fernsehkanal): Spanisch,

Französisch, Portugiesisch, Deutsch, Dänisch.

Drahtlos

Mit „Ein“ aktivieren Sie die Drahtlos-Funktion.

SETUP | Netzwerk

LAN Einstellungen

Siehe nächste Seite.

Steuerungseinstellungen

Siehe Seite 52.

SETUP | Netzwerk | LAN Einstellungen

Netzwerkstatus

Zeigt den Netzwerkverbindungsstatus.

Mac-Adresse

Zeigt die MAC-Adresse.

DHCP

Mit dieser Funktion wählen Sie den gewünschten Startbildschirm.

Wenn Sie die Einstellung ändern, zeigt dies Wirkung, wenn Sie das Bildschirmmenü verlassen und wieder öffnen.

Ein: Weist dem Projektor automatisch von einem externen

DHCP-Server eine IP-Adresse zu.

Aus: Sie müssen manuell eine IP-Adresse zuweisen.

IP-Adresse

Wählen Sie eine IP-Adresse.

Subnetzmaske

Wählen einer Subnetzmaskenzahl.

Gateway

Hier wählen Sie den Standard-Gateway des Netzwerks, das mit dem Projektor verbunden ist.

DNS

Wählen Sie die DNS-Nummer.

Übernehmen

Drücken Sie „←, wählen Sie zum Bestätigen der Auswahl „Ja“.

Bedienung

So nutze ich den Webbrowser zum Steuern Ihres Projektors

1. Durch Einschalten von DHCP, weist der DHCP-Server automatisch eine IP zu; alternativ können Sie die erforderlichen Netzwerkinformationen manuell eingeben.

1. Wählen Sie dann „Übernehmen“, drücken Sie zum Abschließen des Konfigurationsvorgangs die „◀“-Taste.
2. Öffnen Sie Ihren Webbrowser, geben Sie die IP-Adresse des Projektors vom OSD-LAN-Bildschirm ein. Die nachstehende Webseite wird angezeigt:

1. Beim Anschluss des Projektors an externe Crestron-Steuerungshardware finden Sie die Einstellungen im Register [tools (Werkzeuge)]. (Siehe Abbildung).

Bitte beachten Sie, dass jedes Feld wie in der nachstehenden Tabelle gezeigt nur eine beschränkte Anzahl an Zeichen enthalten kann (inklusive Leer- und Satzzeichen):

Kategorie	Eintrag	Eingabelänge (Zeichen)
Crestron-Steuerung	IP-Adresse	15
	IP-ID	2
	Port	5
Projektor	Projektorname	10
	Position	9
	Zugewiesen zu	9
Netzwerkkonfiguration	DHCP (aktiviert)	Nicht verfügbar
	IP-Adresse	15
	Subnetzmaske	15
	Standard-Gateway	15
	DNS-Server	15
User Password (Benutzerkennwort)	Aktiviert	Nicht verfügbar
	Neues Kennwort	15
	Bestätigen	15
Administratorkennwort	Aktiviert	Nicht verfügbar
	Neues Kennwort	15
	Bestätigen	15

Wenn Sie eine direkte Verbindung von Ihrem Computer zum Projektor herstellen

Schritt 1: Suchen Sie eine IP-Adresse (192.168.0.100) von der LAN-Funktion des Projektors.

IP-Adresse

192.168.0.100

Schritt 2: Wählen Sie „Übernehmen“, bestätigen Sie die Funktion mit der „Enter“-Taste oder drücken Sie zum Verlassen auf „Menu“.

Schritt 3: Um Netzwerkverbindungen zu öffnen, klicken Sie bitte auf Start, Systemsteuerung, Netzwerk- und Internetverbindungen und dann Netzwerkverbindungen. Klicken Sie auf die Verbindung, die Sie konfigurieren möchten. Klicken Sie anschließend unter Netzwerkaufgaben auf Einstellungen dieser Verbindung ändern.

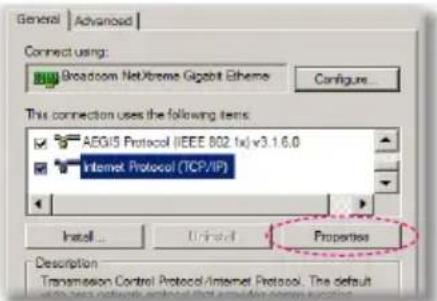

Schritt 4: Klicken Sie auf der Registerkarte Allgemein die Option Internet Protocol (TCP/IP) unter Diese Verbindung verwendet folgende Elemente an. Klicken Sie anschließend auf „Eigenschaften“.

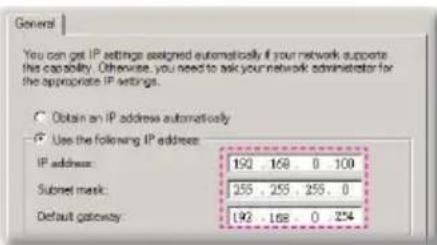

Schritt 5: Klicken Sie auf Die folgende IP-Adresse verwenden; geben Sie die nachstehede Adresse ein:

1) IP-Adresse: 192.168.0.100
2) Subnetzmaske: 255.255.255.0
3) Standard-Gateway: 192.168.0.254

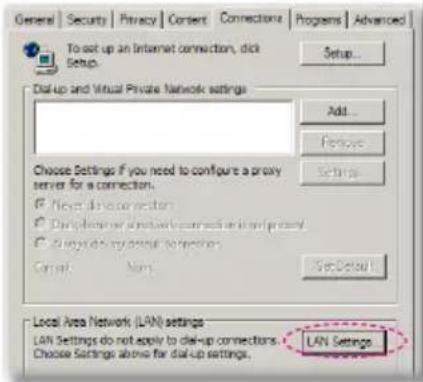

Schritt 6: Öffnen Sie den IE-Webbrowser, klicken auf „Internetoptionen“, öffnen die Registerkarte Verbindungen und klicken dann auf „LAN-Einstellungen“.

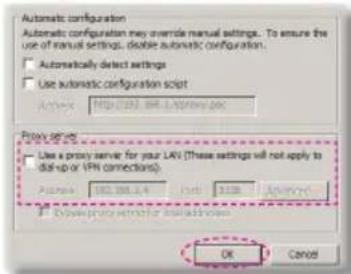

Schritt 7: Das Dialogfenster Einstellungen für lokales Netzwerk (LAN) wird geöffnet. Demarkieren Sie die Option Proxyserver für LAN verwenden in dem Abschnitt Proxyserver und klicken anschließen zwei Mal auf „OK“.

Schritt 8: Öffnen Sie den IE, geben Sie die IP-Adresse (192.168.0.100) in die URL ein, drücken Sie dann die „Enter“-Taste.

SETUP | Netzwerk | Steuerungsein- stellungen

SETUP
Netzwerk : Steuerungseinstellungen
Crestron	Ein ▶
Extron	Ein ▶
PJ Link	Ein ▶
AMX Device Discovery	Ein ▶
Telnet	Ein ▶
HTTP	Ein ▶
Übernehmen	▶
← Beenden

Crestron

Wählen Sie mit dieser Funktion die Netzwerkfunktion. Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview.

Extron

Wählen Sie mit dieser Funktion die Netzwerkfunktion.

PJ Link

Wählen Sie mit dieser Funktion die Netzwerkfunktion.

AMX Device Discovery

Wählen Sie mit dieser Funktion die Netzwerkfunktion.

Telnet

Wählen Sie mit dieser Funktion die Netzwerkfunktion.

HTTP

Wählen Sie mit dieser Funktion die Netzwerkfunktion.

Übernehmen

Drücken Sie „←, wählen Sie zum Bestätigen der Auswahl „Ja“.

OPTIONEN

Eingabequelle

Mit dieser Option können Sie Eingangsquellen de-/aktivieren. Rufen Sie durch Drücken der ▶-Taste das Untermenü auf; wählen Sie die benötigten Quellen aus. Drücken Sie auf „Enter“, um Ihre Auswahl zu bestätigen. Der Projektor tastet nur die aktivierten Eingänge ab.

Source Lock

Ein: Der Projektor sucht nur die aktuelle Eingangsverbindung. Aus: Der Projektor sucht nach anderen Signalen, wenn das aktuelle Eingangssignal verlorengeht.

Große Höhe

Wenn „Ein“ ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen (in denen die Luft recht dünn ist) sinnvoll.

Info ausblenden

Ein: Mit „Ein“ verbergen Sie die Informationsmitteilungen. ▶ Aus: Mit „Aus“ zeigen Sie die „Suchen“-Mitteilungen an. ▶

Tastenfeldsperre

Wenn die Tastensperrfunktion eingeschaltet ist, wird das Bedienfeld gesperrt. Der Projektor kann jedoch noch über die Fernbedienung gesteuert werden. Wenn Sie „Aus“ wählen, können Sie den Projektor wieder über das Bedienfeld steuern.

Testbild

Diese Funktion zeigt ein Testbild an. Es stehen Ihnen die Optionen „Raster“, „Weißes Muster“ und „Kein“ zur Auswahl.

Um die Tastensperre zu deaktivieren, drücken Sie bitte für 5 Sekunden die Taste „Enter“ am Bedienfeld des Projektors.

Bedienung

12V Trigger

Der 12-V-Auslöser bietet einen standardmäßigen Auslöser für motorisierte Leinwände. Wählen Sie mit dieser Funktion die Netzwerkfunktion.

Infrarot Funktion

Ein: Wählen Sie „Ein“; der Projektor kann über die

Fernbedienung gesteuert werden.

Front: Wählen Sie „Front“; der Projektor kann über die

Fernbedienung vom vorderen IR-Empfänger gesteuert werden.

Top: Wählen Sie „Top“; der Projektor kann über die

Fernbedienung vom oberen IR-Empfänger gesteuert werden.

Aus: Wenn Sie „Aus“ wählen, können Sie den Projektor über die Bedienfeldtasten steuern.

Hintergrundfarbe

Mit dieser Funktion zeigen Sie ein schwarzes, rotes, blaues, grünes oder weißes Bild („Schwarz“, „Rot“, „Blau“, „Grün“ oder „Weiß“) an, wenn kein Signal verfügbar ist.

Zurücksetzen

Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die Werkseinstellungen zurück.

OPTIONEN | Lampeneinstellungen

Wenn die Umgebungstemperatur im Betrieb 40 °C übersteigt, ruft der Projektor automatisch den Eco.-Modus auf. Der „Lampenmodus“ kann für 2D und 3D individuell eingestellt werden.

Lampenstd.

Hier wird die Projektionsdauer angezeigt.

Hinweis zur Lampe

Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln der Lampe erinnert werden möchten. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht.

Lampenmodus

Hell: Mit „Hell“ erhöhen Sie die Helligkeit.

Eco.: Wählen Sie zum Dämmen der Projektorlampe „Eco.“; dadurch verringert sich der Energieverbrauch und Sie verlängern die Lampenlebensdauer. Eco+: Wenn Eco+ aktiviert ist, wird die Helligkeit des Inhalts zur deutlichen Reduzierung des Lampenstromverbrauchs (um bis zu 70 %) während der Inaktivität automatisch erkannt.

Lampenstd. auf Null

Hier setzen Sie nach dem Auswechseln der Lampe die Betriebszeit der Lampe zurück.

OPTIONEN | Erweitert

OPTIONEN
Erweitert
Direkt einschalten	Aus ▶
Autom. aus (Min.)	30 ▶
Zeitsteuerung (Min.)	0 ▶
Kurzübersicht	Aus ▶
Betriebsmodus(Standby)	Aktiv ▶
Beenden

Wenn „Betriebsmodus (Standby)“ auf „Eco.“ (<0,5 W) eingestellt ist, werden VGA-Ausgang, Audiodurchschleifen und RJ45 deaktiviert, während sich der Projektor im Bereitschaftsmodus befindet. Der Wert des Schlaftimers wird nach Abschaltung des Projektors auf Null zurückgesetzt.

Direkt einschalten

Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „Taste am Bedienfeld des Projektors oder an der Fernbedienung drücken.

Autom. aus (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist.

Zeitsteuerung (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer beginnt zu laufen – unabhängig davon, ob ein Eingangssignal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist.

Kurzübersicht

Ein: Falls der Projektor versehentlich abgeschaltet wird, ermöglicht diese Funktion die sofortige Wiedereinschaltung, wenn sie innerhalb von 100 Sekunden ausgewählt wird.

Aus: Der Lüfter beginnt umgehend nach Abschalten des Projektors mit der Systemkühlung.

Betriebsmodus(Standby)

Eco.: Durch Auswahl von „Eco.“ sparen Sie noch mehr Strom (< 0,5 W). Aktiv: Mit „Aktiv“ kehren Sie in den normalen Bereitschaftsmodus zurück; der VGA-Ausgang wird aktiviert.

OPTIONEN | Filtereinstellungen

Filter Betriebsstunden

Hier wird die Filterdauer angezeigt.

Optional installierter Filter

Wählen Sie zur Anzeige der Warnmeldung nach 500

Betriebsstunden „Ja“. Wählen Sie zum Abschalten der

Warnmeldung „Nein“.

Filter Erinnerung

Hier entscheiden Sie, ob Sie über eine Meldung an das

Auswechseln des Filters erinnert werden möchten. (Werkseitige

Standardeinstellung: 500 Stunden)

Filter zurücksetzen

Setzen Sie den Zähler des Staubfilters nach Austausch oder

Reinigung des Staubfilters zurück.

Anhänge

Problemlösung

Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter.

Bildprobleme

Es wird kein Bild angezeigt

Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und sicher angeschlossen sind (siehe Abschnitt „Installation“). Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.

Überprüfen Sie, ob die Projektionslampe richtig installiert ist. ▶ Lesen Sie hierzu den Abschnitt „Lampe auswechseln“.

Überprüfen Sie, ob die Objektivabdeckung entfernt und der ► Projektor eingeschaltet wurde.

Vergewissern Sie sich davon, dass die „AV stumm“-Funktion ▶ deaktiviert ist.

? Bild teilweise, rollend oder falsch angezeigt

Drücken Sie auf „Re-SYNC“ an der Fernbedienung oder am Bedienfeld.

Bei Verwendung eines PCs: ▶

Bei Windows 95, 98, 2000, XP, Windows 7:

Öffnen Sie „Arbeitsplatz“, anschließend den 1.

„Systemsteuerung“-Ordner; doppelklicken Sie auf das „Anzeige“-Symbol.

Wählen Sie die „Einstellungen“-Registerkarte.2.

Stellen Sie sicher, dass die Anzeigewauflösung 1920 x 1200 3. (WUXGA) oder weniger beträgt.

Klicken Sie auf die Schaltfläche „Erweitert“.4.

Falls der Projektor weiterhin nicht das ganze Bild anzeigt, muss auch die Einstellung des verwendeten Monitors geändert werden. Folgen Sie hierzu den nachstehenden Schritten.

Stellen Sie sicher, dass die Auflösungseinstellung 1920 x 1200 5. (WUXGA) oder weniger beträgt.

Wählen Sie unter der „Monitor“-Registerkarte „Ändern“. 6.

1. Klicken Sie auf „Alle Hardwarekomponenten dieser Geräteklasse“. Wählen Sie im Feld „Hersteller“ die Option „Standardmonitortypen“ und dann die benötigte Auflösung aus dem Feld „Modelle“ aus.

Stellen Sie sicher, dass die Anzeigewauflösungseinstellung des 8. Monitors 1920 x 1200 (WUXGA) oder weniger beträgt.

Bei Verwendung eines Notebooks: ▶

Führen Sie zuerst die oben beschriebenen Schritte zur 1.

Einstellung der Auflösung des Computers aus.

Drücken Sie je nach Ihrem Notebooktyp die entsprechenden 2.

Tasten, um Signale von dem Notebook zu dem Projektor zu senden. Beispiel: [Fn]+[F4]

Acer ⇒ [Fn] + [F5]	IBM/Lenovo ⇒ [Fn] + [F7]
Asus ⇒ [Fn]+[F8]	HP/Compaq ⇒ [Fn] + [F4]
Dell ⇒ [Fn] + [F8]	NEC ⇒ [Fn] + [F3]
Gateway ⇒ [Fn]+[F4]	Toshiba ⇒ [Fn] + [F5]

Mac Apple:

Systemeinstellungen → Anzeige → Einrichtung →

Spiegelanzeige

Wenn Sie Probleme bei der Änderung der Auflösung haben ▶ oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.

Der Bildschirm des Notebooks oder PowerBook-Computers zeigt die Präsentation nicht an

Bei Verwendung eines Notebook-PCs: Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung Ihres Computers.

? Das Bild ist instabil oder flimmert

▶ Korrigieren Sie das Bild über die Funktion „Phase“. Siehe Seite 36 für weitere Informationen.
- Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

? Das Bild hat einen senkrechten flimmernden Streifen

• Ändern Sie die Einstellung der „Frequenz“. Siehe Seite 36 für weitere Informationen.
  Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.

Anhänge

? Das Bild ist unscharf

Stellen Sie sicher, dass die Objektivabdeckung entfernt ist. ► Stellen Sie die Bildschärfe über den Fokusring des Projektors ► ein.

Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet (siehe Seite 21 bis 22).

? Das Bild ist bei einer 16:9-DVD-Wiedergabe zu langgestreckt

Wenn eine anamorph aufgezeichnete DVD oder 16:9-DVD wiedergegeben wird, zeigt der Projektor das beste Bild im 16:9-Format an.

Wenn Sie einen DVD-Titel im LBX-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in LBX.

Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.

Wenn das Bild auch dann noch gestreckt erscheint, müssen ▶ Sie das Seitenverhältnis wie folgt ändern:

Bitte stellen Sie an Ihrem DVD-Player das Anzeigeformat auf 16:9 (Breitbild) ein.

? Bild zu klein oder zu groß

Bedienen Sie den Zoomregler an der Oberseite des Projektors.

Rücken Sie den Projektor näher an die Leinwand oder weiter ▶ von der Leinwand weg.

Drücken Sie die Menütaste am Bedienfeld des Projektors und wählen Sie anschließend „Anzeige“ --> „Format“. Versuchen Sie es mit verschiedenen Einstellungen.

? Das Bild hat schräge Seiten

Ändern Sie nach Möglichkeit die Position des Projektors, sodass er in der Mitte und unterhalb der Leinwand steht. Ändern Sie die Einstellung der Funktion „Anzeige“ --> „Ver. Trapezkor.“ im OSD-Menü.

? Das Bild ist falsch herum

Wählen Sie „Setup“ --> „Projektion“ im OSD-Menü und ändern ▶ die Projektionsrichtung.

? Der Projektor reagiert auf keine Steuerung

▶ Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 60 Sekunden, bevor Sie das Netzkabel wieder anschließen.

Vergewissern Sie sich, dass die „Tastenfeldsperre“ nicht aktiv ist, indem Sie versuchen, den Projektor über die Fernbedienung zu steuern.

? Verschwommene Doppelbilder

Drücken Sie die „3D Format“-Taste und wählen Sie „Aus“; dadurch können Sie verhindern, dass normale 2D-Bilder als verschwommene Doppelbilder angezeigt werden.

Zwei Bilder, side-by-side-Format

Drücken Sie die „3D Format“-Taste und wählen bei einem zweidimensionalen HDMI 1.3-Eingangssignal (1080i, nebeneinander) „Side By Side“.

? Das Bild wird nicht dreidimensional angezeigt

Prüfen Sie, ob die Batterie der 3D-Brille erschöpft ist. ▶ Prüfen Sie, ob die 3D-Brille eingeschaltet ist. ▶ Wenn es sich beim Eingangssignal um zweidimensionales ▶ HDMI 1.3 (1080i, nebeneinander) handelt, drücken Sie die „3D Format“-Taste und wechseln Sie zu „Side By Side“.

Andere Probleme

? Der Projektor reagiert auf keine Steuerung

Schalten Sie den Projektor nach Möglichkeit aus, ziehen Sie das Netzkabel und warten Sie mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen.

7ie Lampe erlischt mit einem Knall

Wenn das Ende der Lampenlebensdauer erreicht ist, ▶ erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie zum Auswechseln der Lampe den Anweisungen im Abschnitt „Lampe auswechseln“.

Fernbedienungsprobleme

7ie Fernbedienung funktioniert nicht

Achten Sie darauf, dass die Fernbedienung sowohl horizontal als auch vertikal innerhalb eines Winkels von ±15^ auf den IR-Empfänger am Gerät gerichtet ist, wenn Sie die Fernbedienung verwenden.

Achten Sie darauf, dass sich keine Hindernisse zwischen ▶ Fernbedienung und Projektor befinden. Achten Sie darauf, dass die Fernbedienung nicht weiter als 7 m (0°) von dem Projektor entfernt ist.

Achten Sie darauf, dass die Batterien richtig eingelegt sind. ▶ Wechseln Sie die Batterien aus, wenn sie erschöpft sind. ▶

LED-Meldungen

Meldung	Betrieb/Bereitschaft-LED	Temperatur-LED	Lampen-LED
	(grün/gelb)	(rot)	(rot)
Bereitschaftsmodus (Netzkabel angeschlossen)	Gelb	○	○
Eingeschaltet (Aufwärmen)	Blinkt grün	○	○
Lampe leuchtet	Grün	○	○
Ausgeschaltet (Abkühlen)	Blinkt grün	○	○
Fehler (überhitzt)	Blinkt gelb		○
Fehler (Lüfter versagt)	Blinkt gelb	Blinkt	○
Fehler (Lampe versagt)	Blinkt gelb	○

* EIN-/STANDBY-LED ist EIN, wenn das OSD erscheint, und AUS, wenn das OSD verschwindet.

OSD-Meldungen

Ausschalten:

Lampenwarnung:

Temperaturwarnung: ◆

Lüfter versagt:

Anhänge

Außerhalb des Anzeigebereichs:

Netzwerkkonfiguration wird rückgesetzt Bitte warten!

Lampe auswechseln

Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt.

Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Warnung: Wenn das Gerät an der Decke befestigt ist, gehen Sie beim Öffnen der Abdeckung des Lampenmoduls bitte vorsichtig vor. Es ist ratsam eine Schutzbrille beim Auswechseln der Lampe zu tragen, wenn das Gerät an der Decke befestigt ist. „Achten Sie darauf, dass keine losen Teile aus dem Projektor fallen.“

Warnung: Das Lampenfach ist heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

Warnung: Achten Sie zur Vermeidung von Verletzungen darauf, dass Sie weder das Lampenmodul fallenlassen noch die Birne anfassen. Die Glühbirne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Anhänge

Die Schrauben an der Lampenabdeckung und an der Lampe selbst können nicht gelöst werden.
Der Projektor lässt sich erst einschalten, wenn die Lampenabdeckung angebracht wurde.
Berühren Sie das Glas der Lampe nicht. Durch Fett, das von der Haut an die Lampe gelangt, kann die Lampe bersten. Reinigen Sie das Lampenmodul mit einem trockenen Tuch, falls Sie es versehentlich berührt haben sollten.

So wechseln Sie die Lampe aus:

1. Schalten Sie den Projektor aus, indem Sie die Taste „ü“ drücken.
2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
3. Trennen Sie das Gerät vom Stromnetz.
4. Lösen Sie die beiden Schrauben an der Abdeckung. 1
5. Nehmen Sie die Abdeckung nach oben hin ab. 2
6. Lösen Sie die beiden Schrauben am Lampenmodul. 3
7. Heben Sie den Lampengriff an, nehmen Sie das Lampenmodul langsam und vorsichtig heraus. 4 Gehen Sie in umgekehrter Reihenfolge vor, um das neue Lampenmodul einzusetzen.
8. Schalten Sie den Projektor ein; führen Sie „Lampenstd. auf Null“ aus, nachdem das Lampenmodul ausgewechselt wurde.

Lampenstd. auf Null: (i) Drücken Sie die „Menü“-Taste → (ii) Wählen Sie „OPTIONEN“ → (iii) Wählen Sie „Lampeneinstellungen“ → (iv) Wählen Sie „Lampenstd. auf Null“ → (v) Wählen Sie „Ja“.

Kompatible Modi

Computer/Video/HDMI/Mac-Kompatibilität ✦

Bei der Breitbild- auflösung (WXGA) hängt die Kompatibilität von den jeweiligen Notebook-/PC-Modellen ab. Bitte beachten Sie, dass der Einsatz von Auflösungen, die nicht der nativen Auflösung von 1024 x 768 (XGA-Modell) bzw. 1280 x 800 (WXGA-Modell) entsprechen, die Deutlichkeit des Bil- des beeinträchtigen können.

(*1) 1920 x 1200 bei 60 Hz unterstützt nur RB (Reduced Blanking).

(*2) 3D-Timing für True 3D-Projektor.

(*3) wird bei HDMI- Eingangssignalen für Mac nicht unterstützt.

(*4) ist nur beim Typ A-Modell verfügbar. 120 Hz-Eingangssignale können von der Grafikkartenunterstützung abhängen.

Signal Auflösung		Bildwiederholfrequenz (Hz)	Video Analog HDMI Mac
NTSC	720 x 480	60	O	-	-	-
PAL/SECAM	720 x 576	50	O	-	-	-
VGA	640 x 480	60	-	O	O	O
	640 x 480	67	-	O	-	-
	640 x 480	72,8	-	O	-	O
	640 x 480	85	-	O	-	O
SVGA	800 x 600	56,3	-	O	-	-
	800 x 600	60,3^(*2)	-	O	O	O
	800 x 600	72,2	-	O	O	O
	800 x 600	85,1	-	O	O	O
	800 x 600	120^(*2)	-	O	O	-
XGA	1024 x 768	60^(*2)	-	O	O	O
	1024 x 768	70,1	-	O	O	O
	1024 x 768	75	-	O	O	O
	1024 x 768	85	-	O	O	O
	1024 x 768	120^(*2)	-	O	O	-
WSVGA	1024 x 600	60	-	-	O	O
HDTV (720p)	1280 x 720	50	O	O	O	-
	1280 x 720	60^(*2)	O	O	O	O
	1280 x 720	120^(*2)	-	O	O	-
WXGA	1280 x 768	60	-	O	O	O^(*3)
	1280 x 768	75	-	O	O	O
	1280 x 768	85	-	O	O	O^(*3)
	1280 x 800	60	-	O	O	O
	1366 x 768	60^(*4)	-	O	O	-
WXGA+	1440 x 900	60^(*4)	-	O	O	-
SXGA	1280 x 1024	60	-	O	O	O
	1280 x 1024	75	-	O	O	O
	1280 x 1024	85	-	O	O	-
SXGA+	1400 x 1050	60	-	O	O	-
UXGA	1600 x 1200	60	-	O	O	-
HDTV (1080p)	1920 x 1080	24	O	O	O	-
	1920 x 1080	30	-	-	O	-
	1920 x 1080	50	O	O	O	-
	1920 x 1080	60	O	O	O	O
HDTV (1080i)	1920 x 1080	50	O	-	O	-
	1920 x 1080	60	O	-	O	-
WUXGA	1920 x 1200	60^(*1)	-	O	O	O

Anhänge

Signal Auflösung	Bildwiederholfrequenz (Hz)	Video Analog HDMI Mac
SDTV (576i) 768 x 576 50 O - O -
SDTV (576p) 768 x 576 50 O - O -
SDTV (480i) 640 x 480 60 O - O -
SDTV (480p) 640 x 480 60 O - O -

3D-Eingangsvideokompatibilität ✦

Eingangsaufösung	HDMI1.4a-3D-Eingang	Eingangstiming
		1280 x 720p bei 50 Hz	Oben/unten
		1280 x 720p bei 60 Hz	Oben/unten
		1280 x 720p bei 50 Hz	Frame Packing
		1280 x 720p bei 60 Hz	Frame Packing
		1920 x 1080i bei 50 Hz	Nebeneinander (halb)
		1920 x 1080i bei 60 Hz	Nebeneinander (halb)
		1920 x 1080i bei 24 Hz	Oben/unten
		1920 x 1080i bei 24 Hz	Frame Packing
	HDMI1.3-3D-Inhalt	1920 x 1080i bei 50 Hz	Nebeneinander(halb)	Beim 3D-Format„Side By Side“
		1920 x 1080i bei 60 Hz
		1280 x 720p bei 50 Hz
		1280 x 720p bei 60 Hz
		1920 x 1080i bei 50Hz	Oben/unten	Beim 3D-Format„Top and Bottom“
		1920 x 1080i bei 60 Hz
		1280 x 720p bei 50 Hz
		1280 x 720p bei 60 Hz
		480i	HQFS	Beim 3D-Format„Frame Sequential“

RS232-Befehle und -Protokollfunktionsliste

RS232-Pinbelegung

Pin-Nr.	Spezifikation (auf Projektorseite)
1	Nicht verfügbar
2	RXD
3	TXD
4	Nicht verfügbar
5	Erde
6	Nicht verfügbar
7	Nicht verfügbar
8	Nicht verfügbar
9	Nicht verfügbar

RS232-Protokollfunktionsliste

Alle ASCII-Befehle enden mit . 0D ist der HEX-Code für im ASCII-Code.

Baudrate: 9600

Datenbit: 8

Parität: Kein

Stoppbit: 1

Flusskontrolle: Kein

UART16550 FIFO: Deaktivieren

Projektorrückmeldung (bestanden):

P

Projektorrückmeldung

(fehlgeschlagen): F

XX = 00 - 99, ID des Projektors,

XX = 00 bedeutet alle Projektoren

SEND to projector

232 ASCII Code	HEX Code	Function	Description
~XX00 1	7E 30 30 30 30 20 31 0D Power ON
~XX00 0	7E 30 30 30 30 20 30 0D	Power OFF	(0/2 for backward compatible)
~XX00 1 ~nnnn	7E 30 30 30 30 20 31 20 a 0D	Power ON with Password	~nnnn = ~0000 (a=7E 30 30 30 30)~9999 (a=7E 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D Resync
~XX02 1	7E 30 30 30 32 20 31 0D AV Mulc	On
~XX02 0	7E 30 30 30 32 20 30 0D
~XX03 1	7E 30 30 30 33 20 31 0D Mulc	On
~XX03 0	7E 30 30 30 33 20 30 0D
~XX04 1	7E 30 30 30 34 20 31 0D Freeze
~XX04 0	7E 30 30 30 34 20 30 0D	Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D Direct Source Commands	HDMI
~XX12 5	7E 30 30 31 32 20 35 0D
~XX12 6	7E 30 30 31 32 20 36 0D
~XX12 8	7E 30 30 31 32 20 38 0D
~XX12 10 7E 30 30 31 32 20 31 30 0D		Video
~XX12 13 7E 30 30 31 32 20 31 33 0D	VGA 2 Component
~XX20 1	7E 30 30 32 30 20 31 0D Display Mode	Presentation
~XX20 2	7E 30 30 32 30 20 32 0D	Bright
~XX20 3	7E 30 30 32 30 20 33 0D	Movie
~XX20 4	7E 30 30 32 30 20 34 0D	sRGB
~XX20 5	7E 30 30 32 30 20 35 0D	User
~XX20 7	7E 30 30 32 30 20 37 0D	Blackboard
~XX20 13 7E 30 30 32 30 21 33 0D		DICOM SIM.
~XX20 9	7E 30 30 32 30 20 39 0D	3D
~XX21 n	7E 30 30 32 31 20 a 0D	Brightness	n = -50 (a-2D 35 30) ~ 50 (a-35 30)
~XX22 n	7E 30 30 32 32 20 a 0D	Contrast	n = -50 (a-2D 35 30) ~ 50 (a-35 30)
~XX23 n	7E 30 30 32 33 20 a 0D	Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX24 n	7E 30 30 32 34 20 a 0D	Color Settings/White	Red	n = -50 (a-2D 35 30) ~ 50 (a-35 30)
~XX25 n	7E 30 30 32 35 20 a 0D		Green	n = -50 (a-2D 35 30) ~ 50 (a-35 30)
~XX26 n	7E 30 30 32 36 20 a 0D		Blue	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX33 1	7E 30 30 33 33 20 31 0D		Reset
~XX34 n	7E 30 30 33 34 20 a 0D	BrilliantColorTM	n = 1 (a=30) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D Gamma	Film
~XX35 2	7E 30 30 33 35 20 32 0D		Video
~XX35 3	7E 30 30 33 35 20 33 0D		Graphics
~XX35 4	7E 30 30 33 35 20 34 0D		Standard
~XX36 1	7E 30 30 33 36 20 31 0D Color Temp.	Warm
~XX36 2	7E 30 30 33 36 20 32 0D	Medium
~XX36 3	7E 30 30 33 36 20 33 0D	Cold
~XX37 1	7E 30 30 33 37 20 31 0D Color Space	Auto
~XX37 2	7E 30 30 33 37 20 32 0D		RGB\RGB(0-255)
~XX37 3	7E 30 30 33 37 20 33 0D		YUV
~XX37 4	7E 30 30 33 37 20 34 0D		RGB(16 - 235)
~XX73 n	7E 30 30 37 33 20 a 0D	Signal	Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX91 n	7E 30 30 39 31 20 a 0D		Automatic n = 0 disable; n = 1 enable
~XX74 n	7E 30 30 37 34 20 a 0D		Phase n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n	7E 30 30 37 35 20 a 0D		H. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n	7E 30 30 37 36 20 a 0D		V. Position n = -5 (a-2D 35) ~ 5 (a=35) By timing

\~XX45 n 7E 30 30 34 34 20 a 0D Color (Saturation) n = -50 (a=2D 35 30) \~ 50 (a=35 30) \~XX44 n 7E 30 30 34 35 20 a 0D Tint n = -50 (a=2D 35 30) \~ 50 (a=35 30)

\~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3 \~XX60 2 7E 30 30 36 30 20 32 0D 16:9 \~XX60 3 7E 30 30 36 30 20 33 0D 16:10(WXGA) \~XX60 5 7E 30 30 36 30 20 35 0D LBX \~XX60 6 7E 30 30 36 30 20 36 0D Native \~XX60 7 7E 30 30 36 30 20 37 0D Auto

\~XX61 n 7E 30 30 36 31 20 a 0D Edge mask n = 0 (a=30) \~ 10 (a=31 30) \~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = -5 (a=30) \~ 25 (a=32 35) \~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n = -100 (a=2D 31 30 30) \~ 100 (a=31 30 30) \~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = -100 (a=2D 31 30 30) \~ 100 (a=31 30 30) \~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 30) \~ 40 (a=34 30) \~XX230 0 7E 30 30 32 33 30 20 30 0D 3D Mode Off (0/2 for backward compatible) \~XX230 1 7E 30 30 32 33 30 20 31 0D 3D Mode DLP-Link \~XX230 3 7E 30 30 32 33 30 20 33 0D 3D Mode VESA 3D \~XX400 0 7E 30 30 34 30 30 20 30 0D 3D→2D D \~XX400 1 7E 30 30 34 30 30 20 31 0D L \~XX400 2 7E 30 30 34 30 30 20 32 0D R \~XX405 0 7E 30 30 34 30 35 20 30 0D 3D Format Auto \~XX405 1 7E 30 30 34 30 35 20 31 0D SBS \~XX405 2 7E 30 30 34 30 35 20 32 0D Top and Bottom \~XX405 3 7E 30 30 34 30 35 20 33 0D Frame sequential \~XX231 0 7E 30 30 32 33 31 20 30 0D On \~XX231 1 7E 30 30 32 33 31 20 31 0D Off

\~XX70 1 7E 30 30 37 30 20 31 0D Language English \~XX70 2 7E 30 30 37 30 20 32 0D German \~XX70 3 7E 30 30 37 30 20 33 0D French \~XX70 4 7E 30 30 37 30 20 34 0D Italian \~XX70 5 7E 30 30 37 30 20 35 0D Spanish \~XX70 6 7E 30 30 37 30 20 36 0D Portuguese \~XX70 7 7E 30 30 37 30 20 37 0D Polish \~XX70 8 7E 30 30 37 30 20 38 0D Dutch \~XX70 9 7E 30 30 37 30 20 39 0D Swedish \~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish \~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish \~XX70 12 7E 30 30 37 30 20 31 32 0D Greek \~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese \~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chincsc \~XX70 15 7E 30 30 37 30 20 31 35 0D Japancsc \~XX70 16 7E 30 30 37 30 20 31 36 0D Korean \~XX70 17 7E 30 30 37 30 20 31 37 0D Russian \~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian \~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak \~XX70 20 7E 30 30 37 30 20 32 30.0D Arabic \~XX70 21 7E 30.30.37.30.20.32.31.0D Thai \~XX70.22.7E.30.30.37.30.20.32.32.0D Turkish \~XX70.23.7E.30.30.37.30.20.32.33.0D Farsi \~XX70.25.7E.30.30.37.30.20.32.33.0D Vietnamese \~XX70.26.7E.30.30.37.30.20.32.33.0D Indonesian \~XX70.27.7E.30.30.37.30.20.32.33.0D Romanian

\~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop \~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop \~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling \~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling

\~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left \~XX72 2 7E 30 30 37 32 20 32 0D Top Right \~XX72 3 7E 30 30 37 32 20 33 0D Centre \~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left \~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right

(WXGA only) \~XX90 1 7E 30 30 39 31 20 31 0D Screen Type 16:10 \~XX90 0 7E 30 30 39 31 20 30 0D 16:9

\~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh mm = 00 (aa=30 30) \~ 12 (aa=31 32) dd = 00 (bb=30 30) \~ 30 (bb=33 30) hh = 00 (cc=30 30) \~ 24 (cc=32 34) \~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable \~XX78 0 7E 30 30 37 38 20 32 0D Disable(0/2 for backward compatible)

\~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) \~ 99 (a=39 39) \~XX80 1 7E 30 30 38 30 20 31 0D Mute On \~XX80 0 7E 30 30 38 30 20 30 0D Off (0/2 for backward compatible) \~XX310 0 7E 30 33 31 30 20 30 0D Internal Speaker Off \~XX310 1 7E 30 33 31 30 20 31 0D On \~XX81 n 7E 30 30 38 31 20 a 0D Volume(Audio) n = 0 (a=30) \~ 10 (a=31 30)

Anhänge

~XX89 0	7E 30 30 38 39 20 30 0D	Audio Input	Default
~XX89 1 7E 30 30 38 39 20 31 0D Audio1
~XX89 3 7E 30 30 38 39 20 33 0D Audio2
~XX89 4 7E 30 30 38 39 20 34 0D Audio3
~XX82 1 7E 30 30 38 32 20 31 0D Logo Default
~XX82 2 7E 30 30 38 32 20 32 0D User
~XX82 3 7E 30 30 38 32 20 33 0D Neutral
~XX83 1 7E 30 30 38 33 20 31 0D Logo Capture
~XX88 0 7E 30 30 38 38 20 30 0D Closed Captioning Off
~XX88 1 7E 30 30 38 38 20 31 0D cc1
~XX88 2 7E 30 30 38 38 20 32 0D cc2
~XX454 0 7E 30 30 34 35 34 20 30 0D Crestron Off
~XX454 1 7E 30 30 34 35 34 20 31 0D On
~XX455 0 7E 30 30 34 35 35 20 30 0D Extron Off
~XX455 1 7E 30 30 34 35 35 20 31 0D On
~XX456 0 7E 30 30 34 35 36 20 30 0D PJLink Off
~XX456 1 7E 30 30 34 35 36 20 31 0D On
~XX457 0 7E 30 30 34 35 37 20 30 0D AMX Device Discovery Off
~XX457 1 7E 30 30 34 35 37 20 31 0D On
~XX458 0 7E 30 30 34 35 38 20 30 0D Telnet Off
~XX458 1 7E 30 30 34 35 38 20 31 0D On
~XX459 0	7E 30 30 34 35 38 20 30 0D HTTP	Off
~XX459 1 7E 30 30 34 35 38 20 31 0D On
~XX100 1	7E 30 30 31 30 30 20 31 0D Source Lock	On
~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible)
~XX100 3 7E 30 30 31 30 30 20 33 0D Next Source
~XX101 1	7E 30 30 31 30 31 20 31 0D High Altitude	On
~XX101 0	7E 30 30 31 30 31 20 30 0D	Off (0/2 for backward compatible)
~XX102 1	7E 30 30 31 30 32 20 31 0D Information Hide	On
~XX102 0	7E 30 30 31 30 32 20 30 0D	Off (0/2 for backward compatible)
~XX103 1	7E 30 30 31 30 33 20 31 0D Keypad Lock	On
~XX103 0 7E 30 30 31 30 33 20 30 0D Off (0/2 for backward compatible)
~XX195 0 7E 30 30 31 39 35 20 30 0D Test Pattern None
~XX195 1 7E 30 30 31 39 35 20 31 0D Grid
~XX195 2 7E 30 30 31 39 35 20 32 0D White Pattern
~XX192 0 7E 30 30 31 39 32 20 30 0D 12V Trigger Off
~XX192 1 7E 30 30 31 39 32 20 31 0D On
~XX192 3 7E 30 30 31 39 32 20 33 0D Auto 3D
~XX11 0 7E 30 30 31 31 20 30 0D IR Function Off
~XX11 1 7E 30 30 31 31 20 31 0D On
~XX11 2 7E 30 30 31 31 20 32 0D Front
~XX11 3 7E 30 30 31 31 20 33 0D Top
~XX104 1	7E 30 30 31 30 34 20 31 0D Background Color	Blue
~XX104 2 7E 30 30 31 30 34 20 32 0D Black
~XX104 3 7E 30 30 31 30 34 20 33 0D Red
~XX104 4 7E 30 30 31 30 34 20 34 0D Green
~XX104 5 7E 30 30 31 30 34 20 35 0D White
~XX105 1	7E 30 30 31 30 35 20 31 0D Advanced	Direct Power On	On
~XX105 0 7E 30 30 31 30 35 20 30 0D	Off (0/2 for backward compatible)
~XX106 n	7E 30 30 31 30 36 20 a 0D	Auto Power Off (min)	n 0 (a -30) ~180 (a -31 38 30) (5 minutes for each step).
~XX107 n	7E 30 30 31 30 37 20 a 0D	Sleep Timer (min)	n = 0 (a=30) ~995 (a-39 39 30) (30 minutes for each step).
~XX115 1 7E 30 30 31 31 35 20 31 0D Quick Resume On
~XX115 0 7E 30 30 31 31 35 20 30 0D	Off (0/2 for backward compatible)
~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=0.5W)
~XX114 0 7E 30 30 31 31 34 20 30 0D	Active (0/2 for backward compatible)
~XX109 1	7E 30 30 31 30 39 20 31 0D Lamp Settings	Lamp Reminder	On
~XX109 0	7E 30 30 31 30 39 20 30 0D	Brightness Mode	Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D Eco	Eco	Bright
~XX110 2 7E 30 30 31 31 30 20 32 0D
~XX110 3 7E 30 30 31 31 30 20 33 0D
~XX111 1	7E 30 30 31 31 31 20 31 0D	Lamp Reset	Yes
~XX111 0	7E 30 30 31 31 31 20 30 0D		No (0/2 for backward compatible)
~XX320 1	7E 30 30 33 32 30 20 31 0D Filter Settings	Optional Filter Installed Yes
~XX320 0 7E 30 30 33 32 30 20 30 0D	Filter Reminder	No (0/2 for backward compatible)
~XX322 0 7E 30 30 33 32 32 20 30 0D
~XX322 1 7E 30 30 33 32 32 20 31 0D		Off
~XX322 2 7E 30 30 33 32 32 20 32 0D		300 hr
~XX322 3 7E 30 30 33 32 32 20 33 0D		500 hr
~XX322 4 7E 30 30 33 32 32 20 34 0D		800 hr
~XX323 1 7E 30 30 33 32 33 20 31 0D Filter Reset Yes		1000 hr
~XX323 0	7E 30 30 33 32 33 20 30 0D		No(0/2 for backward compatible)
~XX112 1	7E 30 30 31 31 32 20 31 0D Reset all	Yes
~XX112 2 7E 30 30 31 31 32 20 32 0D Cancel
~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert (MCU)
~XX210 n	7E 30 30 32 30 30 20 n 0D Display message on the OSD	n: 1-30 characters

SENDtoemulateRemote

~XX140 10	7E 30 30 31 34 30 20 31 30 0D	Up
~XX140 11	7E 30 30 31 34 30 20 31 31 0D	Left
~XX140 12	7E 30 30 31 34 30 20 31 32 0D	Enter (for projection MENU)
~XX140 13	7E 30 30 31 34 30 20 31 33 0D	Right
~XX140 14	7E 30 30 31 34 30 20 31 34 0D	Down
~XX140 15	7E 30 30 31 34 30 20 31 35 0D	Keystone +
~XX140 16	7E 30 30 31 34 30 20 31 36 0D	Keystone -
~XX140 17	7E 30 30 31 34 30 20 31 37 0D	Volume -
~XX140 18	7E 30 30 31 34 30 20 31 38 0D	Volume +
~XX140 19	7E 30 30 31 34 30 20 31 39 0D	Brightness
~XX140 20	7E 30 30 31 34 30 20 32 30 0D	Mcnu
~XX140 21	7E 30 30 31 34 30 20 32 31 0D	Zoom
~XX140 28	7E 30 30 31 34 30 20 32 38 0D	Contrast

SENDfromprojectorautomatically

232 ASCII Code	HEX Code	Function	Projector Return	Description
		System status	INFOn	n : 0/1/2/3/4/6/7/8 = Standby/Warming/Cooling/Out of Range/Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out

READfromprojector

232 ASCII Code	HEX Code	Function	Projector Return	Description
--XX121 1	7E 30 30 31 32 31 20 31 0D	Input Source Commands	OKn	n : 0/1/2/3/5 = None/VGA1/VGA2/Video/HDMI
--XX122 1	7E 30 30 31 32 32 20 31 0D	Software Version	OKdddd	dddd: FW version
~XX123 1	7E 30 30 31 32 33 20 31 0D	Display Mode	OKn	n : 0/1/2/3/4/5/6/7/8=None/Presentation/Bright/Movie/sRGB/Uscr/Blackboard/DICOM SIM./3D
--XX124 1	7E 30 30 31 32 34 20 31 0D	Power State	OKn	n : 0/1 = Off/On
~XX125 1	7E 30 30 31 32 35 20 31 0D	Brightness	OKn
~XX126 1	7E 30 30 31 32 36 20 31 0D	Contrast	OKn
~XX127 1	7E 30 30 31 32 37 20 31 0D	Aspect Ratio	OKn	n : 0/1/2/3/4/5 = 4:3/16:9/16:10 /LBX/Native/AUTO
				n : 0/1/3/4 = 4:3/16:9/Native/AUTO
~XX128 1	7E 30 30 31 32 38 20 31 0D	Color Temperature	OKn	n : 0/1/2 = Warm/Medium/Cold
~XX129 1	7E 30 30 31 32 39 20 31 0D	Projection Mode	OKn	n : 0/1/2/3 = Front-Desktop/Rear-Desktop/Front-Ceiling/Rear-Ceiling
~XX150 1	7E 30 30 31 35 30 20 31 0D	Information	OKabbbbccddddc	a : 0/1 = Off/On
				bbbb: LampHour
				cc: source n: 00/01/02/03/05 = Nonc/VGA1/VGA2/Video/HDMI
				dddd: FW version
				e : Display mode 0/1/2/3/4/5/6/7/8
				None/Presentation/Bright/Movie/sRGB/User/Blackboard/DICOM SIM./3D
~XX151 1	7E 30 30 31 35 31 20 31 0D	Model name	OKn	n : 1/2 - X401/W401
~XX108 1	7E 30 30 31 30 38 20 31 0D	Lamp Hours	OKbbbb	bbbb: LampHour
~XX108 2	7E 30 30 31 30 38 20 31 0D	Cumulative Lamp Hours	OKbbbb	bbbb: (5 digits) Total Lamp Hours
~XX321 1	7E 30 30 33 32 31 20 31 0D	Filter Usage Hours	Okbbbb	bbbb: Filter Usage Hours
~XX87 1	7E 30 30 38 37 20 31 0D	Network Status	Okn	n=0/1 Disconnected/Connected
~XX87 3	7E 30 30 38 37 20 33 0D	IP Address	OKaaa_bbb_ccc_ddd

Deckenmontage

1. Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset.
2. Möchten Sie ein Deckenmontageset von einem anderen Anbieter verwenden, achten Sie bitte darauf, dass die Befestigungsschrauben den folgenden Angaben entsprechen:

Schraubentyp: M3*3
Maximale Schraubenlänge: 10 mm
Mindestschraubenlänge: 7,5 mm

- Bitte beachten Sie, dass die Garantie keine Schäden durch falsche Installation abdeckt.

Warning:

1. Wenn Sie Deckenmontagevorrichtungen von anderen Anbietern erwerben, stellen Sie bitte sicher, dass Sie die richtige Schraubengröße verwenden. Die Schraubengröße hängt von der Stärke der jeweiligen Montageplatte ab.
2. Achten Sie darauf, einen Abstand von mindestens 10 cm zwischen Decke und Unterseite des Projektors einzuhalten.
3. Installieren Sie den Projektor nicht in der Nähe einer Wärmequelle.

Optoma-Niederlassungen weltweit

Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung.

USA

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Kanada

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Südamerika

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Europa

42 Caxton Way, The Watford

Service-Tel.: [phone]

[phone]

[phone]

Wiesenstraße 21 W D40549 Düsseldorf, Germany

( [phone] [phone] [e-mail]

Skandinavien

Lerpeveien 25 3040 Drammen Norway

[phone] [phone] [e-mail]

PO.BOX 9515 3038 Drammen Norway

Korea

WOOMI TECH. CO., LTD. 4F, Minu Bldg. 33-14, Kangnam-Ku, Seoul, 135-815, KOREA

+82+2+34430004 +82+2+34430005

Japan

Bestimmungen und Sicherheitshinweise

Dieser Anhang führt allgemeine Hinweise zum Projektor auf. FCC-Hinweis

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).

Vergrößern des Abstands zwischen Gerät und Empfänger.

Anschluss des Gerätes an einen vom Stromkreis des Empfängers ✿ getrennten Stromkreis.

Hinzuziehen des Händlers oder eines erfahrenen Radio-/

Fernsehtechnikers.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Vorsicht

Durch Änderungen oder Modifi kationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Projektorbetriebsbefugnis des Benutzers ungültig werden.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen:

Das Gerät darf keine schädlichen Interferenzen verursachen.1.

Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, 2.

einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003

Konformitätserklärung für EU-Länder

EMV-Richtlinie 2004/108/EG (inklusive Änderungen) • Niederspannungsrichtlinie 2006/95/EG •

• R & TTE-Richtlinie 1999/5/EG (wenn das Produkt über HF-Funktionen verfügt)

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht gemeinsam mit dem Hausmüll. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.

Marken

DLP ist eine Marke von Texas Instruments.

IBM ist eine Marke oder eingetragene Marke der • International Business Machines Corporation.

Macintosh, Mac OS X, iMac und PowerBook sind Marken • der Apple Inc., die in den USA und einigen anderen Ländern eingetragen sind.

Microsoft, Windows, Windows Vista, Internet Explorer • und PowerPoint sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

HDMI, das HDMI-Logo und High-Definition Multimedia • Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.

Andere in dieser Bedienungsanleitung erwähnten Produkt- und Firmennamen können Marken oder eingetragene Marken ihrer jeweiligen Inhaber sein.
