BEDIENUNGSANLEITUNG Professional P2720D DELL

HINWEIS: Ein HINWEIS zeigt wichtige Informationen an, die Ihnen helfen können, ein besseres Verständnis von Ihrem Computer zu erlangen.
△ ACHTUNG: ACHTUNG zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.
⚠️ WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Copyright © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.

2019 - 12

Rev. A01

Inhalt

Über Ihren Monitor.... 6

Lieferumfang 6

Produktmerkmale 8

Übersicht über Einzelteile und Bedienelemente ..... 9

Vorderseite 9

Rückseite 10

Ansicht von der Seite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Ansicht von unten 12

Technische Daten des Monitors ..... 13

Auflösungsspezifikationen 14

Unterstützte Videomodi. 14

Voreingestellte Anzeigemodi 15

Elektrische Spezifikationen. 15

Physikalische Eigenschaften 16

Umweltbezogene Eigenschaften 17

Energieverwaltungsmodi 18

Plug-and-Play-Fähigkeit. 24

Qualität des LCD-Monitors und Pixelrichtlinie ..... 24

Wartungsanweisungen. 24

Ihren Monitor reinigen 24

Ihren Monitor einrichten. 25

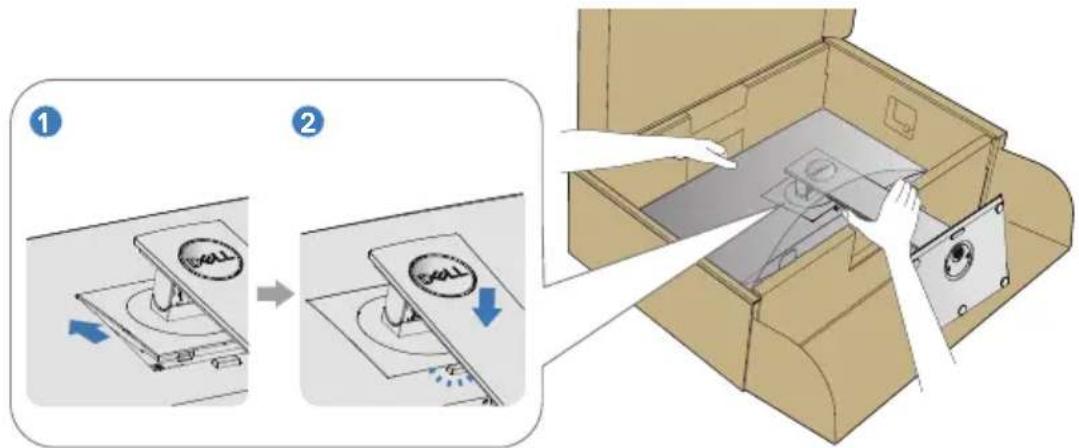

Ständer anbringen 25

Ihren Monitor anschließen . . . . . . . . . . . . . . . . . . . 27

Das DP- und USB-3.0-Kabel anschließen. 27

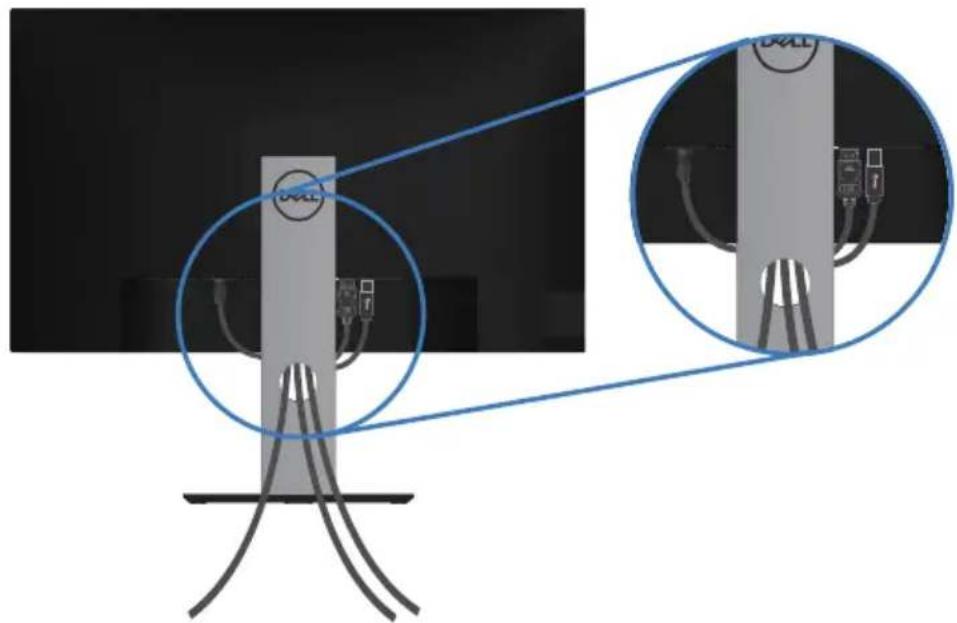

Kabel organisieren 28

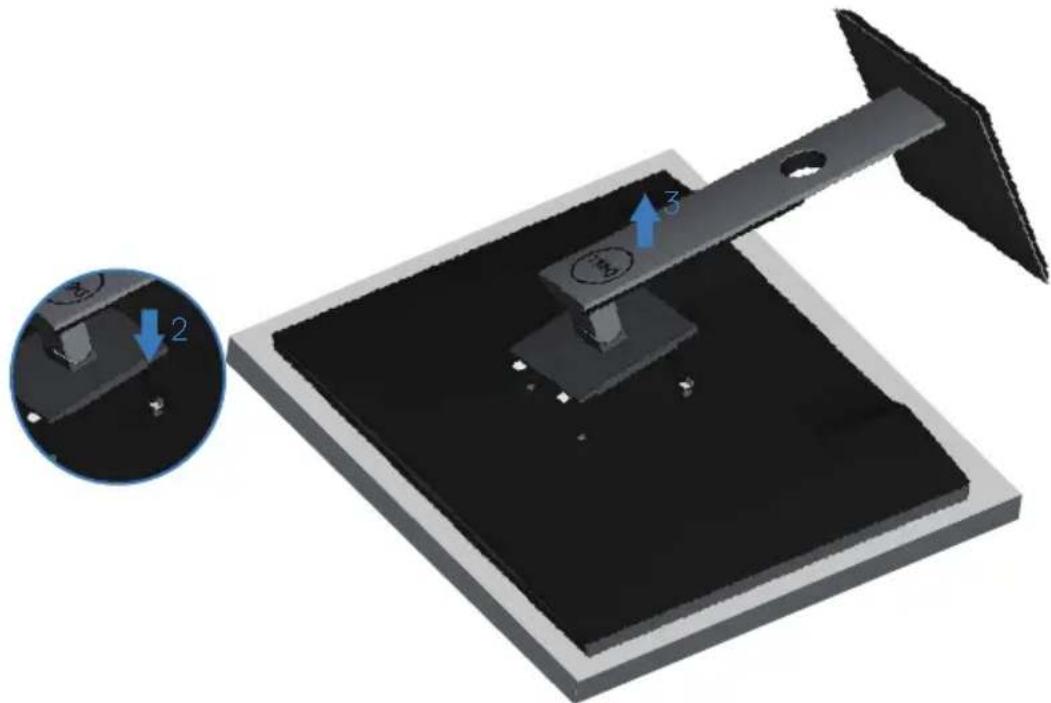

Ständer entfernen 29

Wandmontage (optional) 30

Ihren Monitor bedienen 31

Monitor einschalten 31

Steuertasten verwenden. 32

OSD-Bedienelemente 33

Bildschirmmenü (OSD) verwenden ..... 34

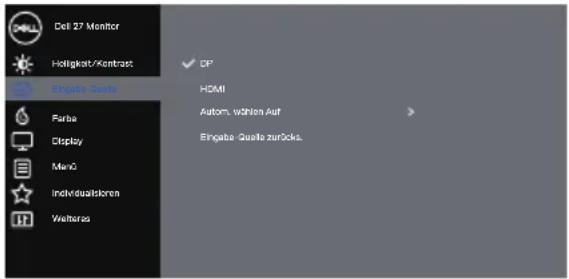

OSD-Menü aufrufen. 34

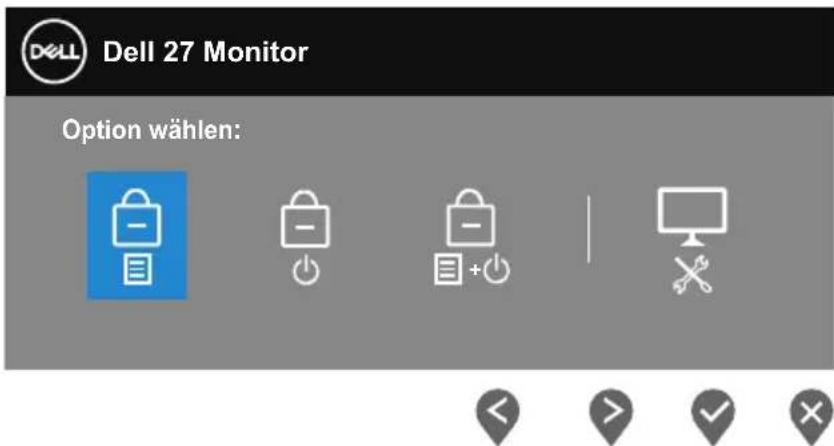

Menü- und Ein-/Austaste sperren 45

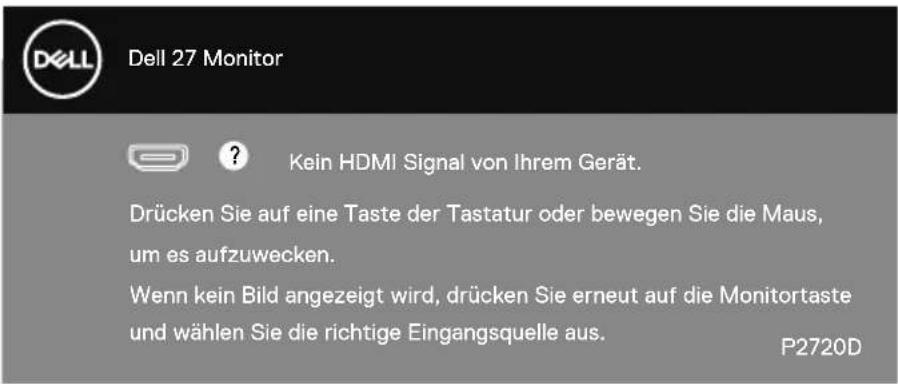

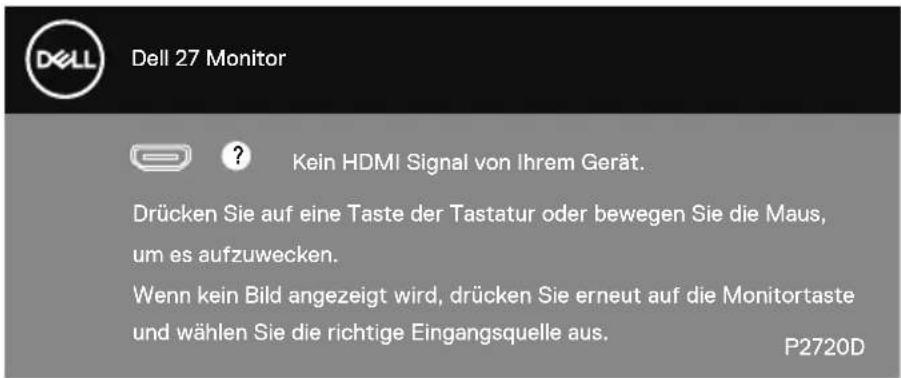

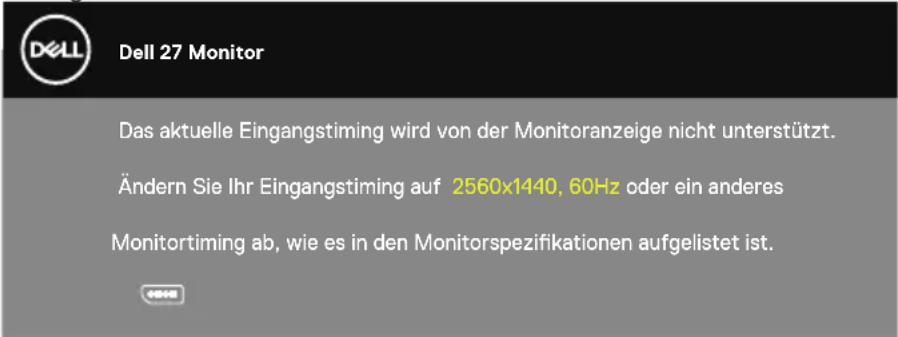

OSD-Warnmeldungen 47

Ihren Monitor einrichten . . . . . . . . . . . . . . . . . . . . 50

Maximale Auflösung einstellen 50

Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben 50

Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt . . . . . . . . 51

Neigen, schwenken und vertikal ausziehen ..... 52

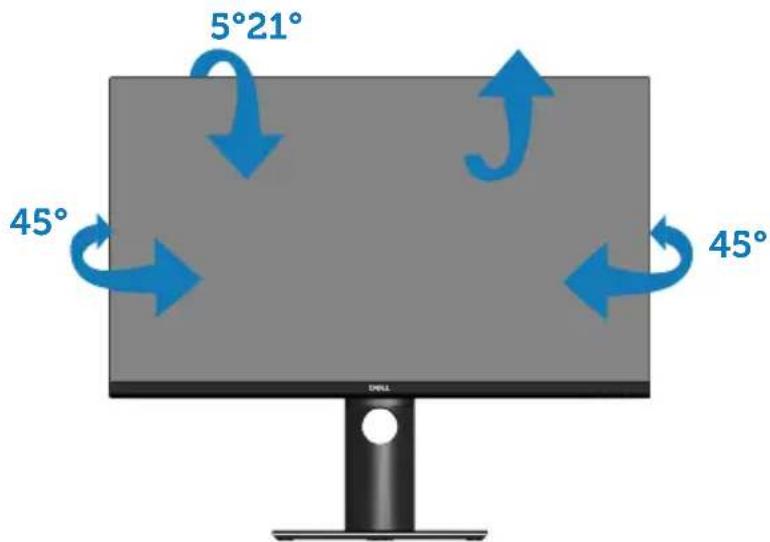

Neigen, schwenken 52

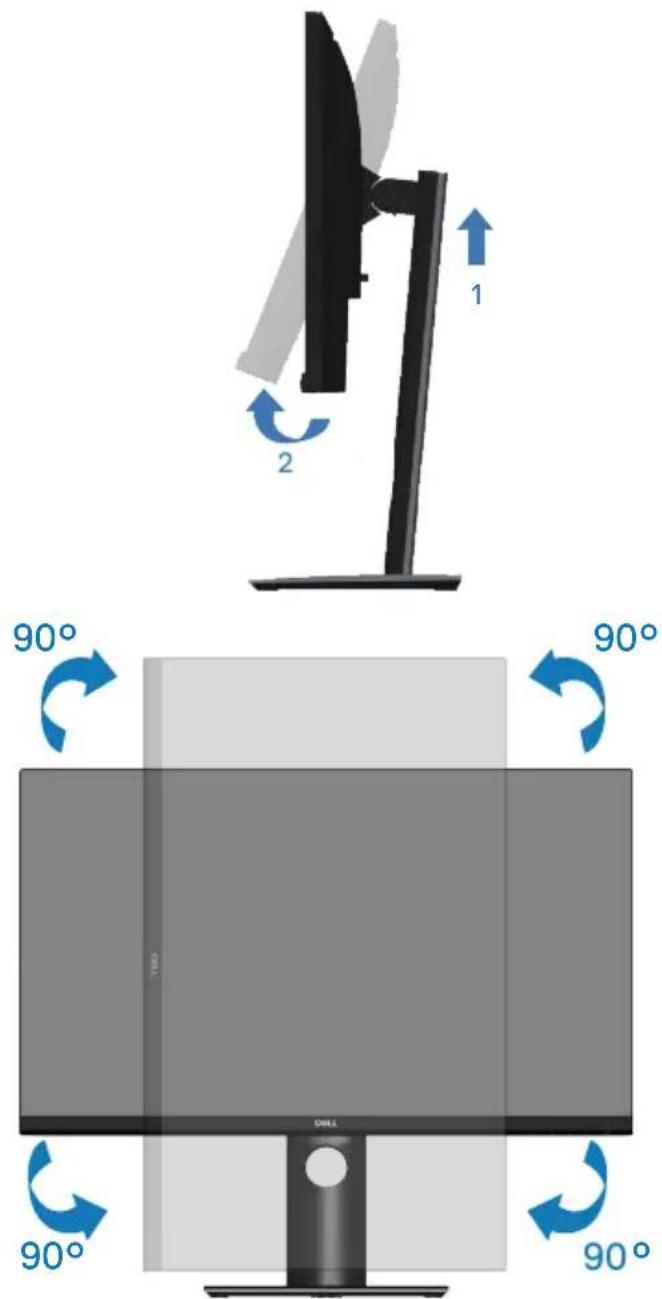

Vertikal ausziehen 52

Monitor drehen 53

Problemlösung 55

Selbsttest 55

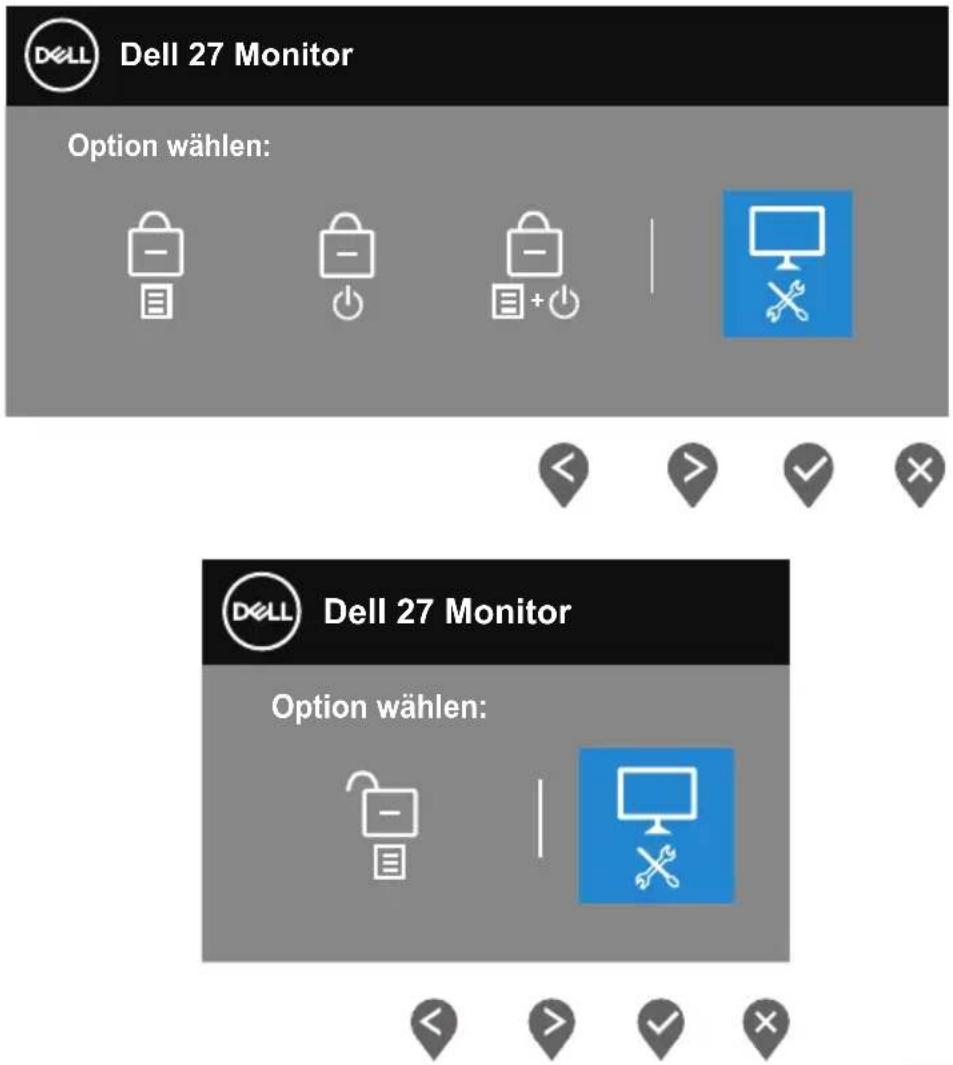

Integrierte Diagnose 56

Allgemeine Probleme. 58

Produktspezifische Probleme 61

Anhang 62

Sicherheitshinweise 62

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien 62

Dell kontaktieren....63

Über Ihren Monitor

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte, erhalten Sie hier weitere Informationen: Dell kontaktieren.

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

	Monitor
	Ständer
	Standfuß
	Netzkabel (variiert je nach Land)
	DP-1.2-Kabel
	USB 3.0-Upstream-Kabel (aktiviert USB-Ports am Monitor)

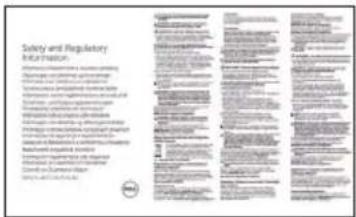

	SchnelleinrichtungsanleitungSicherheits- und Richtlinieninformationen

Produktmerkmale

Der Dell-Monitor Dell P2720D verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD), antistatische Beschichtung und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

68,47 cm (27,0 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 2560 x 1440 mit Vollbildunterstützung bei niedrigeren Auflösungen.

- Großer Betrachtungswinkel für Betrachtung aus sitzender oder stehender Position, oder in seitlicher Bewegung.

•Farbskala von 99 % sRGB.

•Hohes dynamisches Kontrastverhältnis.

- Neig-, schwenk-, höhenverstell- und drehbar.

- Abnehmbarer Ständer und Video-Electronics-Standards-Association- (VESA™) Montagelöcher (100 mm) für flexible Montagelösungen.

- Digitale Konnektivität mit DisplayPort und HDMI.

- Ausgestattet mit 1 USB-Upstream-Port und 4 USB-Downstream-Ports.

- Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

- On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung.

- Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM) und die Produktdokumentation enthält.

•Schlitz für Sicherheitsschloss.

•Ständerbefestigung.

- Umschaltung von Breitformat in Standardformat unter Beibehaltung der Bildqualität.

- Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus).

- Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm.

⚠️ WARNUNG: Mögliche Langzeiteffekte der Blaulichtemission von Monitoren können Augenschäden, wie Augenermüdung, digitale Augenbelastung usw., sein. ComfortView-Funktion dient der Reduzierung der Menge des vom Monitor ausgegebenen blauen Lichts zur Optimierung des Augenkomforts.

Übersicht über Einzelteile und Bedienelemente

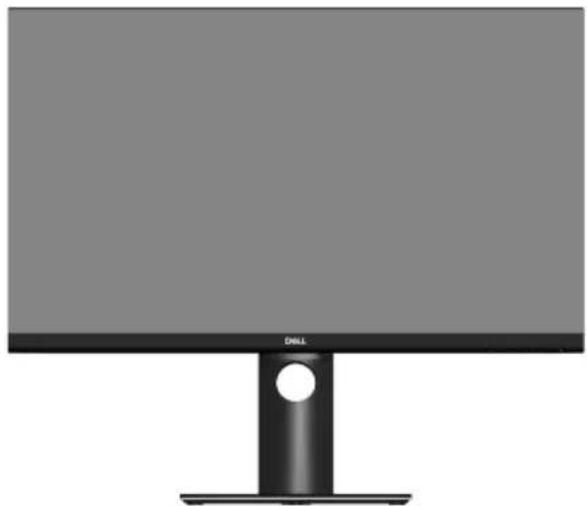

Vorderseite

Nummer	Beschreibung Verwendung
1 Funktionstasten Passen Sie die Einträge im Bildschirmmenü mit den Funktionstasten an. (Weitere Informationen finden Sie unter Steuertasten verwenden).
2 Netz ein/aus-Taste Mit der Ein-/Austaste schalten Sie den Monitor ein und aus.

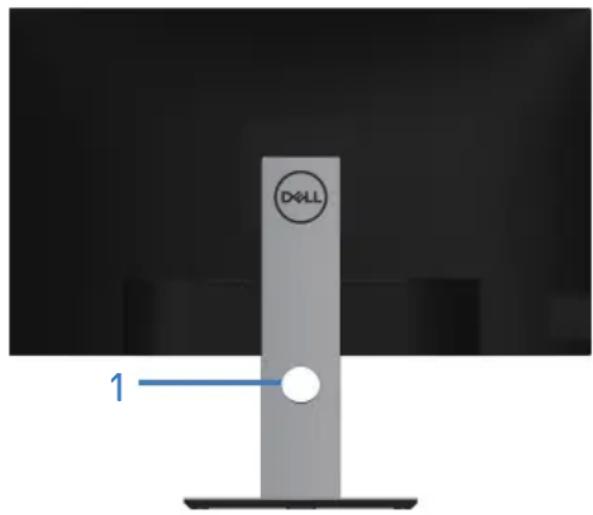

Rückseite

D&LL 1

2 3 4 5

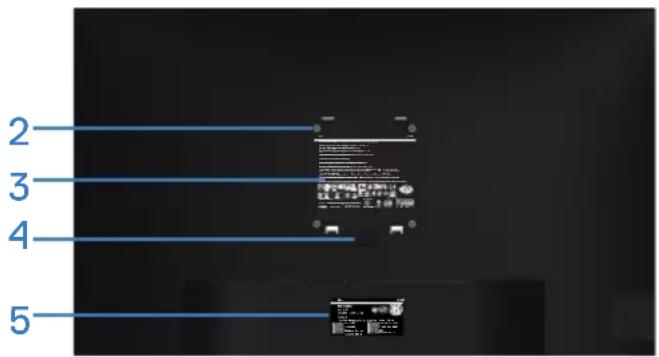

Rückseite mit Monitorständer

Nummer	Beschreibung Verwendung
1 Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.
2 VESA-Montagelöcher (hinter VESA-Abdeckung)		VESA-Montagelöcher (100 x 100 mm). Zur Wandmontage des Monitors über ein VESA-kompatibles Wandmontageset.
3 Richtlinienetikett Listet die amtlichen Zulassungen auf.
4 Ständerfreigabetaste Löst den Ständer vom Monitor.
5 Richtlinienetikett (mit Barcode-Seriennummer und Servicemarkierung)		Listet die amtlichen Zulassungen auf. Beachten Sie dieses Etikett, wenn Sie Dell für technischen Support kontaktieren müssen. Das Servicemarkierung ist ein einzigartiger alphanumerischer Identifikator, der Dell-Servicetechnikern die Identifizierung der Hardwarekomponenten in Ihrem Computer sowie Zugriff auf Garantieinformationen ermöglicht.

Ansicht von der Seite

Nummer	Beschreibung Verwendung
1 2 x USB-	3.0-Downstream-AnschlussSchließen Sie Ihr USB-Gerät an.HINWEIS: Damit Sie diesen Port nutzen können, müssen Sie das USB-Kabel (mit Ihrem Monitor geliefert) mit dem USB-Upstream-Port am Monitor und Ihrem Computer verbinden.

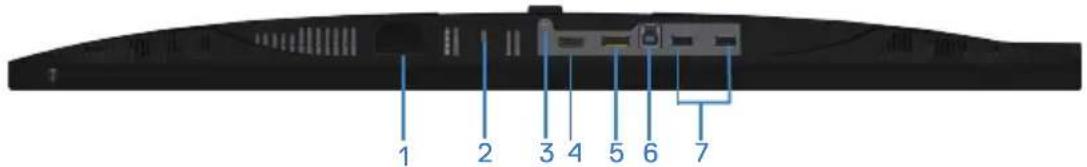

Ansicht von unten

1 2 3 4 5 6 7

Unterseite ohne Monitorständer

Nummer	Beschreibung Verwendung
1	Netzanschluss Verbinden Sie das Netzkabel (mit Ihrem Monitor geliefert).
2	Schlitz für Sicherheitsschloss	Sichern Sie Ihren Monitor mit einem Sicherheitsschloss (separat erhältlich), damit er nicht unberechtigterweise bewegt wird.
3	Ständerbefestigung Zum Befestigen des Ständers mit einer Schraube (M3 x 6 mm) am Monitor (Schraube nicht mitgeliefert).
4	HDMI-Anschluss Zum Anschließen Ihres Computers per HDMI-Kabel.
5	DisplayPort Verbinden Sie Ihren Computer mit dem DisplayPort-Kabel (mit Ihrem Monitor geliefert).
6	USB-3.0-Upstream-Port	Verbinden Sie das USB-Kabel von diesem Anschluss mit Ihrem Computer, damit Sie die USB-Anschlüsse an Ihrem Monitor nutzen können.
7	2 x USB-2.0-Downstream-Anschluss	Schließen Sie Ihr USB-Gerät an.Hinweis: Zur Nutzung dieses Anschlusses müssen Sie Computer und Monitor über das USB-Upstream-Kabel (mit Ihrem Monitor geliefert) verbinden.

Technische Daten des Monitors

Modell P2720D
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Sichtbares Bild
Diagonal	684,70 mm
Horizontal (aktiver Bereich)	596,74 mm
Vertical (aktiver Bereich)	335,66 mm
Bereich	200.301,75 mm^2
Pixelabstand 0,233 mm x 0,233 mm
Pixel pro Zoll (PPI) 108
Blickwinkel
Horizontal	178° (typisch)
Vertical	178° (typisch)
Leuchtdichte 350 cd/m^2 (typisch)
Kontrastverhältnis 1000 zu 1 (typisch)
Bildschirmbeschichtung Blendschutz der Härte 3H, Haze 25 %
Hintergrundbeleuchtung Edge-Lit-LED-System
Reaktionszeit (Grau-zu-Grau)	8 ms (normal)
	5 ms (schnell)
Farbtiefe 16,7 Millionen Farben
Farbskala 99 % sRGB
Konnektivität	1 x HDMI 1.4
	1 x DP 1.2
	1 x USB-3.0-Upstream
	2 x USB-3.0-Anschluss – Seite
	2 x USB 2.0-Anschluss – Unterseite
Blendenbreite (Rand des Monitors zum aktiven Bereich)
Oben	7,4 mm
Links/Rechts	7,4 mm
Unten	21,1 mm
Einstellbarkeit

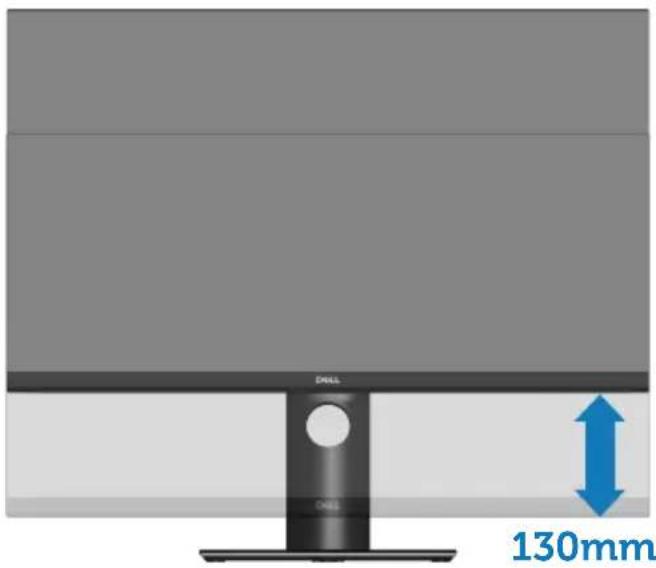

Höhenverstellbarer Ständer	130 mm
Neigung	-5° bis 21°
Schwenken	-45° bis 45°
Drehung	-90° bis 90°
Dell Display Manager-Kompatibilität	Easy Arrange und andere Tastenfunktionen
Sicherheit Sicherheitssteckplatz (Kabelschloss optional erhältlich)

Auflösungsspezifikationen

Modell P2720D
Horizontaler Abtastbereich	29 kHz bis 113 kHz
Vertikaler Abtastbereich	49 Hz bis 75 Hz (automatisch)
Maximal voreingestellte Auflösung	2560 x 1440 bei 60 Hz

Unterstützte Videomodi

Modell P2720D
Videoanzeigefähigkeiten (HDMI/DP)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1440p

Voreingestellte Anzeigemodi

Anzeigemodus	Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeluhr (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400	31,5	70,1	28,3	-/+
VESA, 640 x 480	31,5	59,9	25,2	-/-
VESA, 640 x 480	37,5	75,0	31,5	-/-
VESA, 800 x 600 379	60,3	40,0	+/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768	60,0	75,0	78,8	+/+
VESA, 1152 x 864	67,5	75,0	108,0	+/+
VESA, 1280 x 768	47,8	59,9	79,5	-/+
VESA, 1280 x 1024	64,0	60,0	108,0	+/+
VESA, 1280 x 1024	79,9	75,0	135,0	+/+
VESA, 1600 x 1200	75,0	60,0	162,0	+/+
VESA, 1680 x 1050	65,3	60,0	146,3	-/+
VESA, 1920 x 1080	67,5	60,0	148,5	+/+
VESA, 1920 x 1200	74,6	59,9	193,3	-/+
VESA, 2048 x 1080	66,6	60,0	147,2	+/-
VESA, 2560 x 1440	88,8	60,0	241,5	+/-

Elektrische Spezifikationen

Modell	P2720D
Videoeingangssignale	HDMI 1.4, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem PaarDP 1.2, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar
AC-Eingangsspannung / Frequenz / Strom	100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz ± 3 Hz / 1,6 A (typisch)
Einschaltstrom	120 V: 30 A (max.) bei 0 °C (Kaltstart)240 V: 60 A (max.) bei 0 °C (Kaltstart)

Physikalische Eigenschaften

Modell P2720D
Signalkabeltyp	Digital: DP, 20-poligUniversal Serial Bus: USB, 9-polig
Abmessungen (mit Ständer)
Höhe (erweitert) 525,3 mm
Höhe (komprimiert) 395,3 mm
Breite 611,6 mm
Tiefe 185,0 mm
Abmessungen (ohne Ständer)
Höhe 364,1 mm
Breite 611,6 mm
Tiefe 43,6 mm
Ständerabmessungen
Höhe (erweitert) 418,4 mm
Höhe (komprimiert) 371,0 mm
Breite 245,0 mm
Tiefe 185,0 mm
Gewicht
Gewicht mit Verpackung 9,13 kg
Gewicht mit Ständereinheit und Kabeln	6,87 kg
Gewicht ohne Ständereinheit (keine Kabel)	4,57 kg
Gewicht der Ständereinheit 1,85 kg
Frontrahmenglanz Schwarzer	Rahmen 2 – 4 Glanzeinheiten

Umweltbezogene Eigenschaften

Modell P2720D
Konformität mit Standards
•ENERGY-STAR-zertifizierter Monitor•EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land finden Sie unter www.epeat.net.•TCO-zertifiziertes Display.•RoHS-konform•BFR-/PVC-freier Monitor (mit Ausnahme der externen Kabel)•Erfüllt Ableitstrombestimmungen gem. NFPA 99.•Arsenfreies Glas und quecksilberfrei (nur für Panel).•Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an.
Temperatur
Betrieb 0 °C bis 40 °C
Nicht im Betrieb	Lagerung: -20 °C bis 60 °CTransport: -20 °C bis 60 °C
Luftfeuchte
Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb	Lagerung 10 bis 90 % (nicht kondensierend)Versand 10 bis 90 % (nicht kondensierend)
Höhe
Betrieb (Maximum) 5.000 m (16.400 Fuß)
Nicht im Betrieb (Maximum) 12.192 m (40.000 Fuß)
Wärmeableitung	188,10 BTU/h (Maximum)82,08 BTU/h (typisch)

Energieverwaltungsmodi

Ist eine VESA-DPM-konforme Grafikkarte oder Software in/auf Ihrem Computer installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.

* Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden, indem Sie das Netzkabel aus dem Monitor ziehen.

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 55 W			(Maximum) **24 W (typisch)
Energiesparmodus	Inaktiv Inaktiv	Schwarz Weiß (Leuchtet)	Weniger als 0,3 W
Ausschalten	-	-	Aus	Weniger als 0,3 W

Stromverbrauch P_ON	19 W
Gesamter Energieverbrauch (TEC)	60 kWh

** Maximaler Stromverbrauch mit maximaler Luminanz und aktivem USB.

Dieses Dokument dient reinen Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, davon abweichen; zudem gibt es keine Verpflichtung, derartige Informationen zu aktualisieren. Daher sollte sich der Kunde bei Entscheidungen bezüglich der elektrischen Toleranz und in anderen Zusammenhängen nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert.

Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten.

HINWEIS:

P_ON : Stromverbrauch im BetriebsModus gemäß Definition in Energy-Star-Version 8.0.

TEC: Gesamtstromverbrauch in kWh gemäß Definition in Energy-Star-Version 8.0.

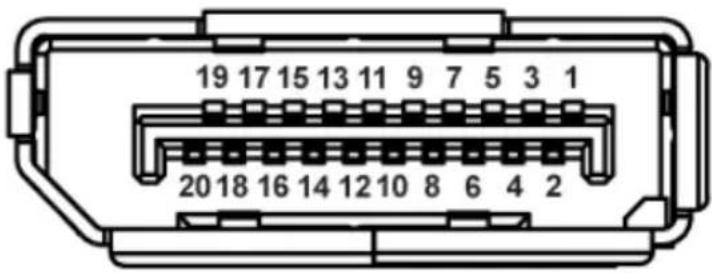

DisplayPort-Anschluss

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20-polige Seite des angeschlossenen Signalkabels
1 ML0 (p)
2 Erde
3 ML0 (n)
4 ML1 (p)
5 Erde
6 ML1 (n)
7 ML2 (p)
8 Erde
9 ML2 (n)
10 ML3 (p)
11 Erde
12 ML3 (n)
13 Erde
14 Erde
15 AUX (p)
16 Erde
17 AUX (n)
18 Hot-Plug-Erkennung
19 Re-PWR
20 +3,3 V DP_PWR

Universal Serial Bus- (USB) Schnittstelle

Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports.

HINWEIS: Dieser Monitor ist mit Super-Speed-USB 3.0 und High-Speed-USB 2.0 kompatibel.

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch*
SuperSpeed 5 Gb/s 4,5 W (max., je Port)
Hochgeschwindigkeit 480 Mb/s 4,5 W (max., je Port)
Full-Speed 12 Mb/s 4,5 W (max., je Port)

Übertragungsgeschwindigkeit	Datenrate Stromverbrauch*
Hochgeschwindigkeit 480 Mb/s 2,5 W (max., je Port)
Full-Speed 12 Mb/s 2,5 W (max., je Port)
Low-Speed 1,5 Mb/s 2,5 W (max., je Port)

USB 3.0-Upstream-Anschluss

5 2 9 1 3 4

Pin-Nummer 9-polige Seite des Anschlusses
1 VCC
2	D-
3	D+
4	Erde
5 SSTX-
6 SSTX+
7 Erde
8 SSRX-
9 SSRX+

USB 3.0-Downstream-Anschluss

5 4 1 9

Pin-Nummer 9-	polige Seite des Anschlusses
1 VCC
2	D-
3	D+
4 Erde
5 SSRX-
6 SSRX+
7 Erde
8 SSTX-
9 SSTX+

USB 2.0-Downstream-Anschluss

1 2 3 4

Pin-Nummer 4-polige Seite des Anschlusses
1 VCC
2 DMD
3 DPD
4 Erde

USB-Ports

• 1 x USB 3.0-Upstream – Unterseite
• 2 x USB 2.0-Downstream – Unterseite
• 2 x USB 3.0-Downstream – Seite

HINWEIS: Die USB 3.0-Funktionalität erfordert einen USB 3.0-kompatiblen Computer.

HINWEIS: Die USB-Schnittstelle des Monitors funktioniert nur, wenn der Monitor eingeschaltet oder auf den Energiesparmodus eingestellt ist. Wenn Sie den Monitor aus- und wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossene Peripherie wieder normal funktioniert.

Plug-and-Play-Fähigkeit

Sie können den Monitor an jedes Plug-and-Play-kompatibles System anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Ihren Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Bei der Herstellung eines LCD-Monitors kommt es nicht selten vor, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors.

Wartungsanweisungen

Ihren Monitor reinigen

WARNUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen.

ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem schwarze Monitor stärker auffallen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.

Ihren Monitor einrichten

Ständer anbringen

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

HINWEIS: Dies gilt für einen Monitor mit Ständer. Falls Sie einen Ständer von einem Drittanbieter gekauft haben, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

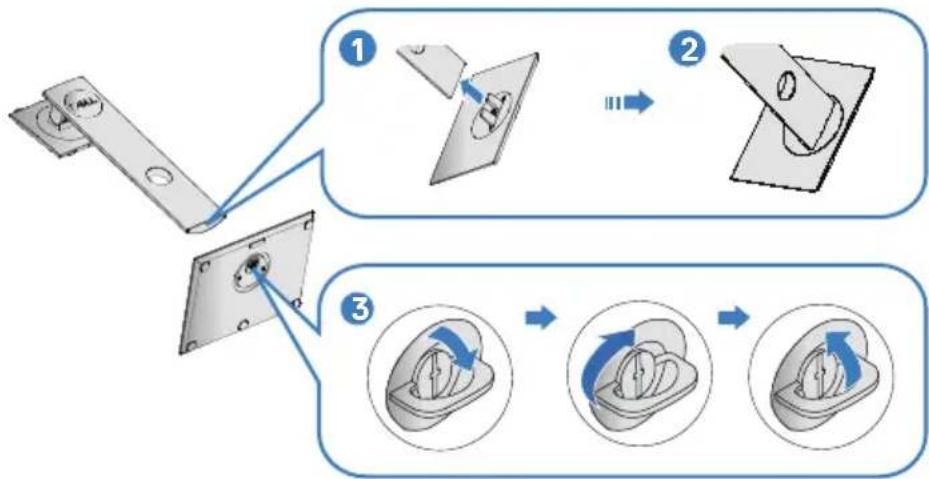

So bringen Sie den Monitorständer an.

1. Befolgen Sie zum Herausnehmen des Ständers aus dem oberen Polsters die Anweisungen an den Kartonlaschen.
2. Stecken Sie die Blöcke an der Ständerbasis vollständig in den Ständersteckplatz.
3. Heben Sie den Schraubengriff und drehen Sie die Schraube im Uhrzeigersinn.
4. Klappen Sie den Schraubengriff flach in die Aussparung, nachdem Sie die Schraube vollständig festgezogen haben.

1. Heben Sie die Abdeckung zur Freilegung des VESA-Bereichs zur Ständermontage.

2. Bringen Sie die Ständereinheit am Monitor an.

a. Bringen Sie die beiden Nasen am oberen Teil des Ständers in der Kerbe an der Rückseite des Monitors an.

b. Drücken Sie den Ständer nach unten, bis er einrastet.

1. Stellen Sie den Monitor aufrecht hin.

Ihren Monitor anschließen

⚠️ WARNING: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt beginnen.
HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie am Monitor anschließen.

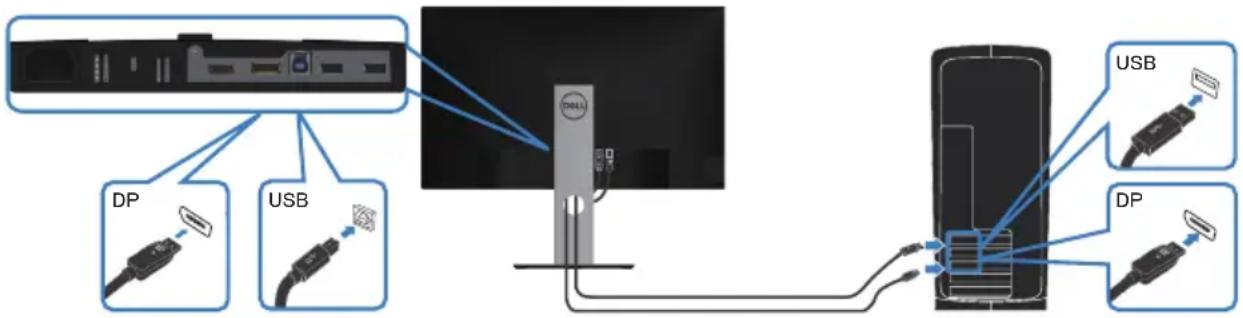

So schließen Sie Ihren Monitor an den Computer an:

1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab.
2. Verbinden Sie das DP-Kabel von Ihrem Monitor mit Ihrem Computer.

Das DP- und USB-3.0-Kabel anschließen

1. Verbinden Sie das USB-Upstream-Kabel (im Lieferumfang des Monitors enthalten) mit einem geeigneten USB 3.0-Port an Ihrem Computer. (Einzelheiten siehe Ansicht von unten.)
2. Schließen Sie die USB-3.0-Peripherie an die USB 3.0-Downstream-Ports des Monitors an.
3. Verbinden Sie die Netzkabel Ihres Computers und Monitors mit einer Steckdose.

Kabel organisieren

Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel.

HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der Bildschirm beim Entfernen des Ständers nicht verkratzt.

HINWEIS: Die folgenden Schritte gelten nur für den Anschluss des mit Ihrem Monitor gelieferten Ständers. Falls Sie den Ständer eines Drittanbieters anschließen, beachten Sie die mit diesem Ständer gelieferte Dokumentation.

So entfernen Sie den Ständer:

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster.
2. Halten Sie die Ständerfreigabetaste gedrückt.
3. Heben Sie den Ständer an und vom Monitor weg.

(Schraubengröße: M4 x 10 mm).

Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferte Dokumentation.

1. Legen Sie den Monitor an der Tischkante auf ein weiches Tuch oder Polster.
2. Entfernen Sie den Ständer. Einzelheiten siehe Ständer entfernen.
3. Entfernen Sie die vier Schrauben, die die Blende am Monitor halten.
4. Befestigen Sie die Montagehalterung vom Wandmontageset am Monitor.
5. Beachten Sie beim Montieren des Monitors an der Wand die mit dem Wandmontageset gelieferte Dokumentation.

HINWEIS: Nur für die Verwendung mit einer UL-, CSA- oder GS-gelisteten Wandmontagehalterung mit einer Gewichts-/Lasttragkraft von mindestens 18,28 kg vorgesehen.

Ihren Monitor bedienen

Monitor einschalten

Drücken Sie die Taste, um den Monitor einzuschalten.

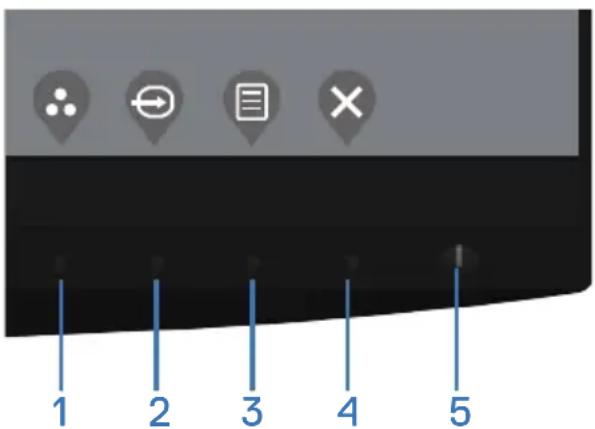

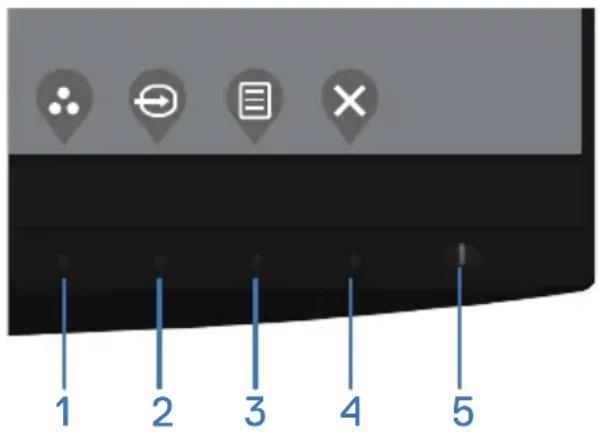

Steuertasten verwenden

Verwenden Sie zum Anpassen der Monitoreinstellungen die Tasten an Ihrem Monitor.

1 2 3 4 5

Steuertasten

Folgende Tabelle beschreibt die Steuertasten

Steuertasten Beschreibung
1		Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Modi.
	Direkttaste/Voreingestellte Modi
2		Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind.
	Direkttaste/Eingabe-Quelle
3		Mit der Menü-Taste blenden Sie das OSD (On-Screen Display) ein und wählen das OSD-Menü. Siehe OSD-Menü aufrufen.
	Menü
4		Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
	Beenden
5		Mit der Ein-/Austaste schalten Sie den Monitor ein und aus.
	Ein-/Austaste (mit LED-Anzeige)	Weißes Leuchten zeigt an, dass der Monitor eingeschaltet ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an.

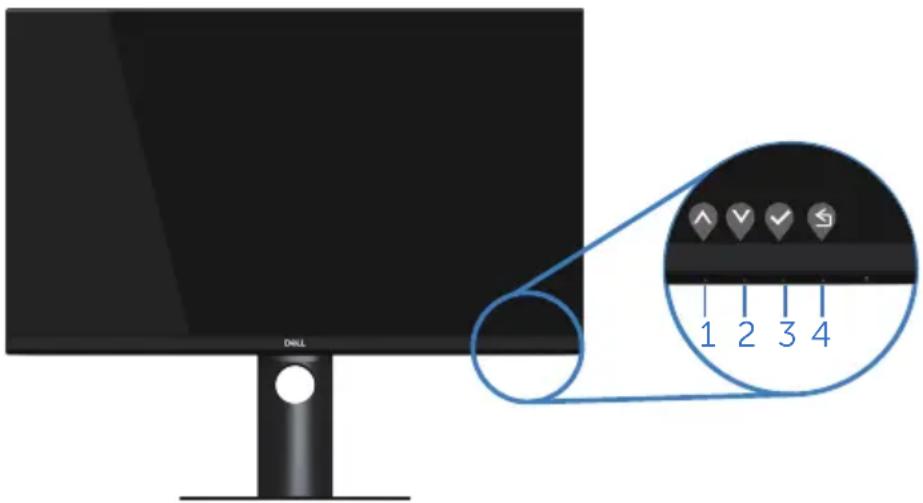

OSD-Bedienelemente

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

DILL 1 2 3 4

Steuertasten Beschreibung
1	Aufwärts	Mit der Aufwärtstaste können Sie Werte erhöhen und sich in einem Menü nach oben bewegen.
2	Abwärts	Mit der Abwärtstaste können Sie Werte verringern und sich in einem Menü nach unten bewegen.
3	OK	Bestätigen Sie Ihre Auswahl in einem Menü mit der OK-Taste.
4	Zurück	Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.

Bildschirmmenü (OSD) verwenden

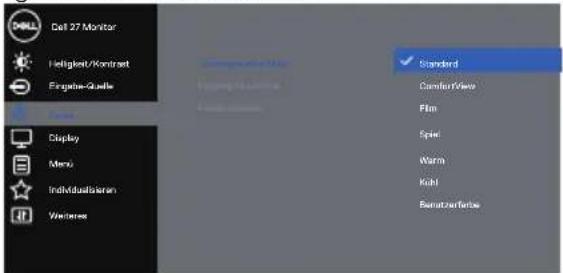

OSD-Menü aufrufen

HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt.

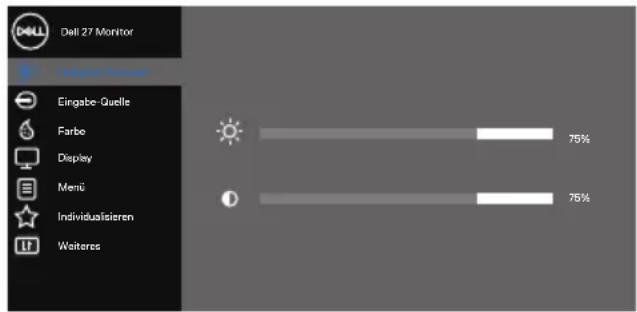

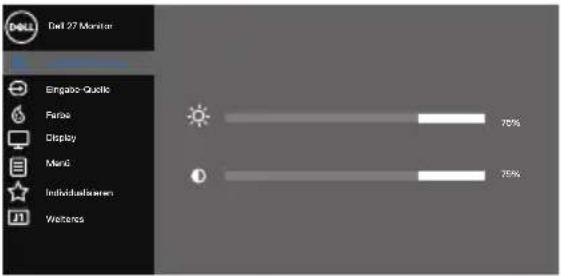

1. Drücken Sie zur Anzeige des OSD-Hauptmenüs

Dell 27 Monitor Höhebel-Ännemmet Eingabe-Quelle Farbe Display Menü Individuistieren Waiteres 75% 75%

1. Bewegen Sie sich mit den Tasten und zwischen den Einstellungsoptionen. Wenn Sie von einem Symbol zum anderen springen, wird die Option hervorgehoben.
2. Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste oder oder .
3. Wählen Sie mit den Tasten 🔊 und ♥ den gewünschten Parameter aus.
4. Drücken Sie >, verwenden Sie dann entsprechend den Anzeigen im Menü zur Änderung der Einstellungen und .
5. Mit kehren Sie zum vorherigen Menü zurück, oder wählen Sie, um die Einstellungen zu übernehmen und zum vorherigen Menü zurückzukehren.

Symbol	Menü und Untermenüs Beschreibung
	Helligkeit/Kontrast Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.
	Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an.Mit der Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min. 0 / max. 100).
	Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.Mit der Taste erhöhen und mit der -Taste verringern Sie den Kontrast (min. 0 / max. 100).Die Kontrast-Funktion passt den Grad der Abweichung zwischen dunklen und hellen Bereichen auf dem Monitorbildschirm anpassen.Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind.
	DP Wählen Sie den DP-Eingang, wenn Sie den DP-Anschluss verwenden. Drücken Sie zur Auswahl der DP-Eingangsquelle
	HDMI Wählen Sie den HDMI-Eingang, wenn Sie den HDMI-Anschluss verwenden. Drücken Sie zur Auswahl der HDMI-Eingangsquelle
	Autom. wählen Wählen Sie Autom. wählen, um nach verfügbaren Eingangssignalen zu suchen.
	Eingabe-Quelle zurücks. Wählen Sie diese Option, um die Standarddeingangsquelle wiederherzustellen.
	Farbe Verwenden Sie Farbe zur Einstellung des Farbeinstellungsmodus.

	Voreingestellte Modi	Wenn Sie Voreingestellte Modi, wählen, haben Sie die Auswahl zwischen Standard, Comfortview, Film, Spiel, Warm, Kühl oder Benutzerfarbe.Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.ComfortView: Verringern die Intensität des vom Bildschirm ausgegebenen blauen Lichts, wodurch die Betrachtung für Ihre Augen komfortabler wird.Hinweis: Folgende Tipps helfen Ihnen, das Risiko von Augenbelastung und Hals-/Arm-/Rücken-/Schulterschmerzen durch lange Bildschirmarbeit zu reduzieren:Stellen Sie den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt auf.Blinzeln Sie bei der Monitorarbeit häufig, um Ihre Augen anzufeuchten.Machen Sie alle zwei Stunden regelmäßig 20 Minuten Pause.Schauen Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang einen 6 Meter (20 Fuß) entfernten Gegenstand.Führen Sie während der Pausen zur Entspannung von Hals, Armen, Rücken und Schultern Dehnübungen durch.Film: Lädt Farbeinstellungen, die für Filme am geeignetsten sind.Spiel: Lädt Farbeinstellungen, die für die meisten Spielanwendungen am geeignetsten sind.Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.Passen Sie mit den Tasten und die drei Farbwerte(R, G, B) an und erstellen Sie Ihren eigenen voreingestellten Farbmodus.
	Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
	Farbton Diese Funktion kann den Grün- oder Lilawert des Videobildes anpassen. Dies dient der Anpassung des gewünschten Hauttons. Passen Sie den Farbton mit oder zwischen 0 und 100 an. Drücken Sie zum Erhöhen des Grünanteils im VideobildDrücken Sie zum Erhöhen des Lilaanteils im VideobildHINWEIS: Die Farbtonanpassung ist nur bei den Modi Film und Spiel verfügbar.
	Sättigung Diese Funktion kann die Farbsättigung des Videobildes anpassen. Passen Sie die Sättigung mit oder zwischen 0 und 100 an.Drücken Sie zum Verstärken einer monochromen Darstellung des VideobildesDrücken Sie zum Verstärken einer farbenfrohen Darstellung des VideobildesHINWEIS: Die Sättigungsanpassung ist nur bei den Modi Film und Spiel verfügbar.
	Farbe zurücks. Setzt	die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

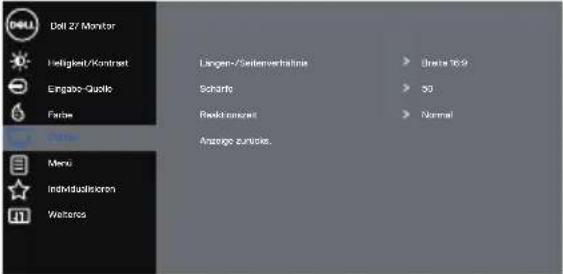

	Display Verwenden Sie zum Anpassen des Bildes Display.
	Längen-/Seitenverhältnis	Stellt das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 ein.
	Schärfe Diese Funktion kann das Bild schärfer oder weicher wirken lassen. Passen Sie die Schärfe mit oder zwischen 0 und 100 an.
	Reaktionszeit Der Nutzer kann wählen zwischen Schnell oder Normal.
	Anzeige zurücks. Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.
	Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option.
	Sprache Sprachoptionen zur Einstellung der Bildschirmanzeige auf eine von acht Sprachen (Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilien), Russisch, Vereinfachtes Chinesisch oder Japanisch).
	Drehung Dreht das OSD um 90 Grad gegen den Uhrzeigersinn. Das Menü kann an die gedrehte Anzeige angepasst werden.
	Transparenz Wählen Sie diese Option zur Einstellung der Menütransparenz auf 0 bis 100 mit den Tasten und
	Timer OSD-Zeitüberschreitung: Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll. Passen Sie den Schieberegler mit und in Schritten von jeweils 1 Sekunde auf 5 bis 60 Sekunden an.
	Sperre Kontrolliert den Benutzerzugriff auf Einstellungen. Sie können eine der folgenden Optionen wählen: Menü Tasten, Ein-/Austaste, Menü + Ein/Aus Tasten, Deaktiviert. (Weitere Informationen finden Sie unter Menü- und Ein-/Austaste sperren).
	Menü zurücks. Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

Individualisieren Wählen Sie diese Option zur Anpassung der Personalisierungseinstellungen.

Individuolisieren

Direkttaste 1 Sie können eine der folgenden Optionen wählen:

Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis, Drehung – zur Festlegung als Direkttaste 1.

Direkttaste 1

Individuallisieren

Direkttaste 2 Sie können eine der folgenden Optionen wählen:

Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis, Drehung – zur Festlegung als Direkttaste 2.

Direkttaste 2

Individualisieren

	LED der Ein-/Austaste Hiermit stellen Sie zur Energieeinsparung die Betriebs-LED-Anzeige auf Ein während Aktivität oder Aus während Aktivität.
	USB Ermöglicht Ihnen die De-/Aktivierung der USB-Funktion im Bereitschaftsmodus des Monitors.
	Personalisieren rücksetzen Setzt alle Einstellungen im Individualisieren-Menü auf die Standardeinstellungen zurück.

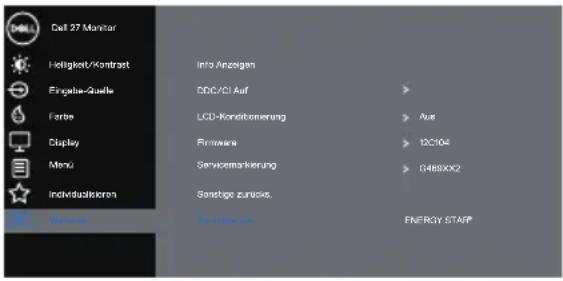

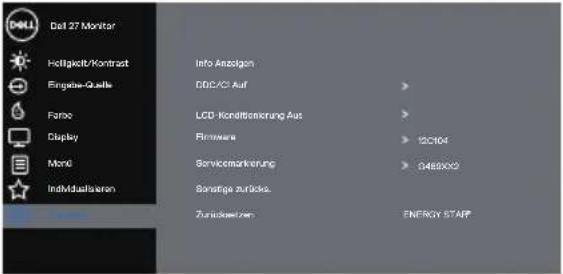

	Weiteres Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.

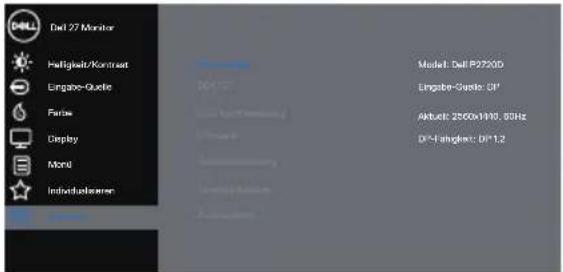

	Info Anzeigen Zeigt die aktuellen Monitoreinstellungen.
	DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer.Sie können diese Funktion durch Auswahl von Aus deaktivieren.Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.
	LCD-Konditionierung Hilft bei der Reduzierung schwacher Geisterbilder.Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten der LCD-Behandlung Ein.

	Firmware Zeigt die	Version der Firmware über das Display.
	Servicemarkierung Zeigt die Servicemarkierung-Nummer des Displays. Die Servicemarkierung ist ein eindeutiger alphanumerischer Identifikator, mit dem Dell die Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann.	HINWEIS: Die Serviermarkierung ist auch auf ein Etikett an der Rückseite der Abdeckung gedruckt.
	Sonstige zurücks. Setzt alle Einstellungen im Weiteres-Menü auf die werkseitig voreingestellten Werte zurück.
	Zurücksetzen Setzt alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurück. Es gibt auch Einstellungen für Tests nach ENERGY STAR®.

HINWEIS: Ihr Monitor verfügt über eine eingebaute Funktion, die die Helligkeit automatisch an die Alterung der LEDs anpasst.

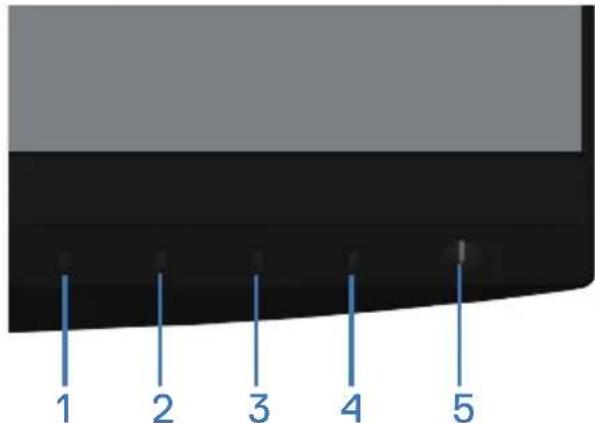

Menü- und Ein-/Austaste sperren

Kontrolliert den Benutzerzugriff auf Einstellungen.

Die Standardeinstellung von Menü- und Ein-/Austaste sperren ist Deaktiviert.

1 2 3 4 5

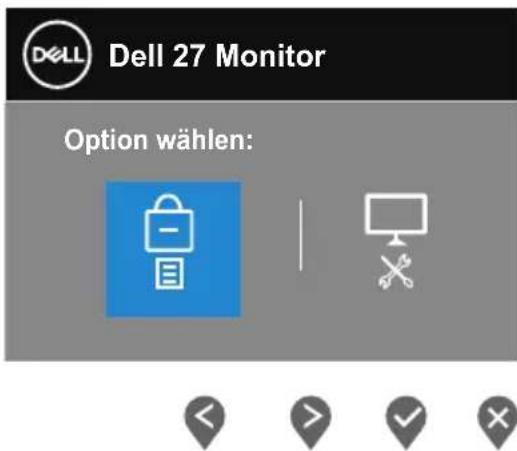

So rufen Sie das Sperrmenü auf: Halten Sie die Verlassen-Taste (Taste 4) zur Anzeige des Sperrmenüs 4 Sekunden gedrückt (wenn Menü- und Ein-/Austaste gesperrt sind). Ein Sperrmenü erscheint und wird unten rechts am Bildschirm angezeigt.

Dell 27 Monitor Option wählen: < > ✓ ×

So rufen Sie das Freigabemenü auf: Halten Sie die Verlassen-Taste (Taste 4) zur Anzeige des Sperrmenüs 4 Sekunden gedrückt (wenn Menü- und Ein-/Austaste freigegeben sind). Ein Freigabemenü erscheint und wird unten rechts am Bildschirm angezeigt.

Dell 27 Monitor Option wählen: < > ✓ ×

Die Sperrung hat drei Ebenen.

	Menü Beschreibung
1	Menü Tasten Wenn „M	Menü Tasten“ ausgewählte ist, können keine Einstellungen vom Benutzer vorgenommen werden. Alle Tasten sind gesperrt, mit Ausnahme der Ein-/Austaste.
2	Ein-/Austaste Wenn „	Ein-/Austaste“ ausgewählt ist, können Sie das Display nicht über die Ein-/Austaste abschalten.
3	Menü + Ein/Aus Tasten	Wenn „Menü + Ein/Aus Tasten“ ausgewählt ist, sind keine Nutzeranpassungen erlaubt und die Ein-/Austaste wird gesperrt.
4	Integrierte Diagnose	Siehe Integrierte Diagnose für weitere Informationen.

HINWEIS: So rufen Sie das Sperr- oder Freigabemenü Freigabe auf – Halten Sie die Beenden-Taste (Taste 4) 4 Sekunden lang gedrückt.

Das Symbol 1 erscheint unter folgenden Bedingungen in der Mitte des Bildschirms, was bedeutet, dass Menü- und Ein-/Austasten gesperrt sind.

1. Drücken Sie im Zustand „Menü Tasten“ die Aufwärtstaste (Taste 1), Abwärtstaste (Taste 2), Menütaste (Taste 3) oder Beenden-Taste (Taste 4).
2. Drücken Sie im Sperrzustand von „Ein-/Austaste“ die Ein-/Austaste (Taste 5).
3. Drücken Sie im Sperrzustand „Menü + Ein/Aus Tasten“ eine beliebige Taste des Monitors.

Halten Sie bei gesperrten Menü- und Ein-/Austasten zum Aufrufen des Freigabemenüs 4 Sekunden lang die Beenden-Taste (Taste 4) gedrückt. Wählen Sie dann das Freigabesymbol zur Freigabe der Menü- und Ein-/Austasten.

OSD-Warnmeldungen

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint folgende Meldung:

Dell 27 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 2560x1440, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 2560 x 1440.

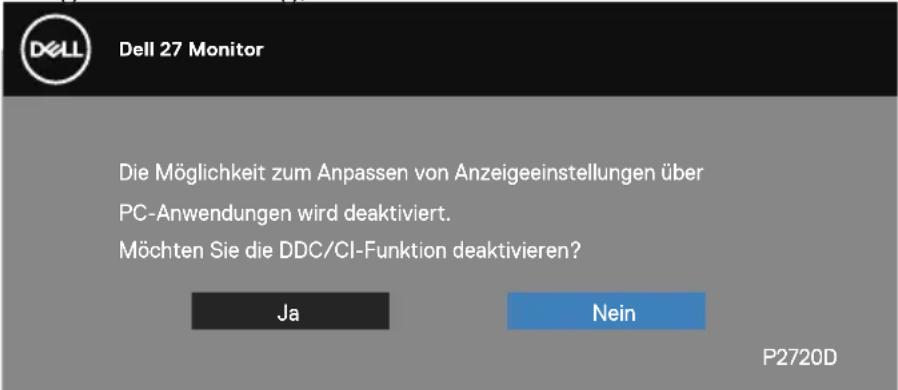

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird:

Dell 27 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein P2720D

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

Dell 27 Monitor Energiesparen aktivieren. P2720D

Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang:

Dell 27 Monitor Kein HDMI Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. P2720D

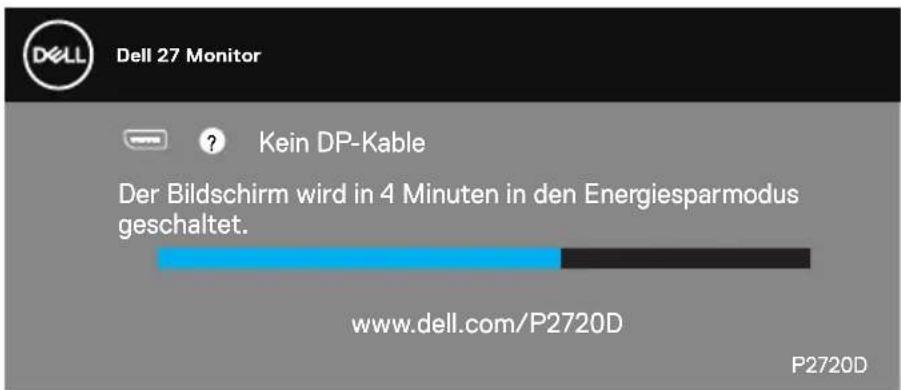

Ist das HDMI- oder DP-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.

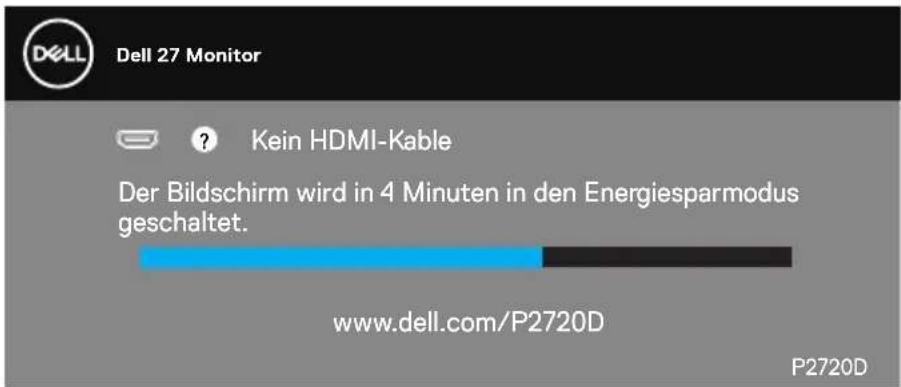

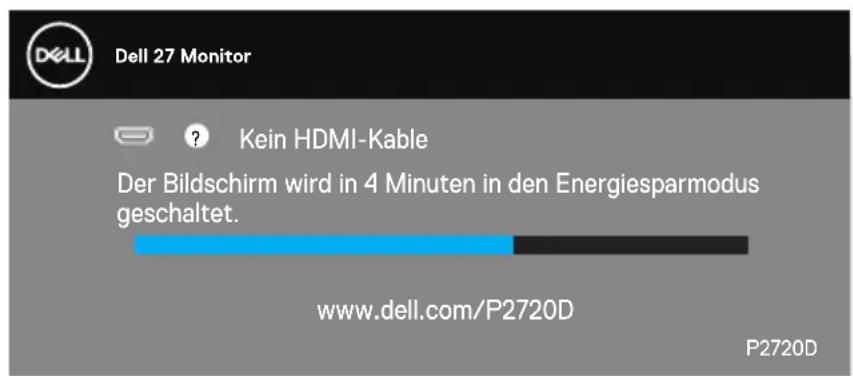

Dell 27 Monitor ? Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2720D P2720D

oder

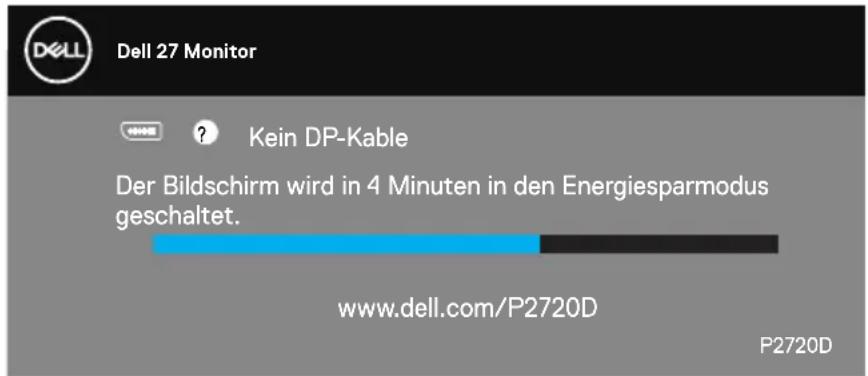

Dell 27 Monitor ? Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2720D P2720D

Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich folgende Meldung ein:

Dell 27 Monitor ? Kein HDMI Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. P2720D

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

Weitere Informationen finden Sie unter Problemlösung.

Ihren Monitor einrichten

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Screen Resolution (Bildschirmauflösung).
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung; wählen Sie 2560 x 1440.
4. Klicken Sie auf OK.

Falls 2560 x 1440 nicht zur Auswahl steht, müssen Sie möglicherweise Ihre Grafikkartentreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden Vorgänge:

Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden:

- Rufen Sie www.dell.com/support auf, geben Sie das Servicemarkierung Ihres Computers ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt:

- Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

- Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben

- Rufen Sie www.dell.com/support auf, geben Sie Ihr Servicemarkierung ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

1. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 2560 x 1440 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Personalization (Personalisieren).
3. Klicken Sie auf Change Display Settings (Anzeigeeinstellungen ändern).
4. Klicken Sie auf Advanced Settings (Erweiterte Einstellungen).
5. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, ATI, Intel etc.).
6. Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel www.ATI.com oder www.AMD.com).
7. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen.

Neigen, schwenken und vertikal ausziehen

HINWEIS: Diese Werte gelten für den mit Ihrem Monitor gelieferten Ständer. Beachten Sie zum Aufstellen mit einem anderen Ständer die Dokumentation zum Ständer.

Neigen, schwenken

Mit dem integrierten Monitorständer können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen (neigen und drehen).

5°21° 45° 45°

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

Vertikal ausziehen

HINWEIS: Der Ständer kann vertikal um bis zu 130 mm ausgezogen werden.

Bevor Sie den Monitor drehen, sollten Sie ihn vertikal vollständig ausziehen (Vertikal ausziehen) und bis zum maximalen Winkel neigen, damit die Unterkante des Monitors nicht anstößt.

1 2 90° 90° 90° 90°

HINWEIS: Zur Nutzung der Rotationsfunktion (Quer- versus Hochformat) mit Ihrem Dell-Computer benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit diesem Monitor geliefert wird. Bitte laden Sie sich diesen Grafiktreiber unter www.dell.com/support herunter (im Download-Bereich für Videotreiber, aktuelle Treiberaktualisierungen).

HINWEIS: Im Hochformat kann sich die Leistung bei grafikintensiven Applikationen (3D-Spielen etc.) verschlechtern.

Einstellungen Ihres Systems für Anzeigendrehung anpassen

Wenn der Monitor gedreht wird, müssen Sie die Einstellungen Ihres Systems für Anzeigendrehung wie unten beschrieben anpassen.

HINWEIS: Wenn Sie den Monitor an einem Computer verwenden, der nicht von Dell stammt, müssen Sie sich auf der Website Ihres Grafiktreibers oder Ihres Computerherstellers informieren, wie der Inhalt Ihrer Anzeige gedreht wird.

Einstellungen für Anzeigendrehung anpassen:

1. Rechtsklicken Sie auf den Desktop und klicken Sie auf Properties (Eigenschaften).
2. Wählen Sie das Settings (Einstellungen)-Register und klicken Sie auf Advanced (Erweitert).
3. Wenn Sie eine ATI-Grafikkarte verwenden, öffnen Sie das Register Rotation (Drehung) und stellen dort die gewünschte Drehung ein.
4. Bei einer nVidia-Grafikkarte öffnen Sie das Register nVidia, wählen in der Spalte links die Option NVRotate und stellen dann die gewünschte Drehung ein.
5. Bei einer Intel®-Grafikkarte: Wählen Sie das Register Intel-Grafik, klicken Sie dann auf Graphic Properties (Grafikeigenschaften), öffnen Sie das Register Rotation (Drehung) und stellen Sie dort die gewünschte Drehung ein.

HINWEIS: Wenn keine Drehungsoptionen angezeigt werden oder wenn die Drehungsfunktion nicht ordnungsgemäß funktioniert, gehen Sie zu www.dell.com/support und laden sich dort den neusten Treiber für Ihre Grafikkarte herunter.

Problemlösung

WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt beginnen.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1. Schalten Sie den Computer und auch den Monitor aus.
2. Trennen Sie alle Videokabel vom Monitor. Auf diese Weise muss der Computer nicht einbezogen werden.
3. Schalten Sie den Monitor ein.

Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß.

Dell 27 Monitor ? Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2720D P2720D

oder

Dell 27 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2720D P2720D

HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

1. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitor dunkel bleibt, nachdem Sie die Kabel wieder angeschlossen haben, prüfen Sie Ihren Grafikcontroller und Ihren Computer.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4 5

So führen Sie die integrierte Diagnose durch:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3. Halten Sie zum Aufrufen der OSD-Sperrung/-Freigabe 4 Sekunden lang die Beenden-Taste (Taste 4) gedrückt.

DELL Dell 27 Monitor Option wählen: DELL Dell 27 Monitor Option wählen:

1. Wählen Sie zum Aktivieren der integrierten Diagnose das Symbol
2. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
3. Drücken Sie erneut die Aufwärtstaste (Taste 1) an der rückseitigen Abdeckung. Der Bildschirm wird grau.
4. Untersuchen Sie den Bildschirm auf Abweichungen.
5. Wiederholen Sie die Schritte 6 und 7 und prüfen das Display bei rotem, grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.

Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Beenden erneut die Aufwärtstaste (Taste 1).

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome Korrekturvorschläge
Kein Video/Betriebs-LED aus	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste hinunterzudrücken.Stellen Sie sicher, dass über das MenüEingabe-Quelledie richtige Eingangsquelle ausgewählt ist.
Kein Video/Betriebs-LED ein	Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über das MenüEingabe-Quelledie richtige Eingangsquelle ausgewählt ist.
Schlechter Fokus	Verwenden Sie keine Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Ändern Sie die Videoauflösung entsprechend dem Seitenverhältnis.
Wackliges/zittriges Video	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Prüfen Sie die Umgebungsfaktoren.Stellen Sie den Monitor um und testen Sie ihn in einem anderen Zimmer.
Fehlende Pixel	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Helligkeitsprobleme	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Geometrische Verzerrung	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie horizontalen und vertikalen Steuerungen im OSD-Menü an.
Horizontale/vertikale Linien	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob diese Linien auch im Selbsttestmodus auftreten.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.
Synchronisierungsprobleme	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das Bild auch im Selbsttestmodus ungeordnet ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsprobleme	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe	Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe	Ändern Sie denColor Setting Mode(Farbeinstellungsmodus)im OSD Color Settings(Farbeinstellungen), je nach Anwendung, auf Grafik oderVideo.Versuchen Sie verschiedeneVoreingestellte Modiim OSD Farbe-Einstellungen. Passen Sie denR-/G-/B-Wert inBenutzerfarbeim OSD Farbe-Einstellungen an.Ändern Sie dasEingangsfarbformatim OSD Farbe-Einstellungen inRGBoder YPbPr.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Aktivieren Sie die Energieverwaltungsfunktion, damit sich der Monitor bei Nichtbenutzung stets ausschaltet (weitere Informationen sieheEnergieverwaltungsmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.
Video-Ghosting oder Überschwingung	Ändern SieReaktionszeitim Display-OSD je nach Einsatzbereich inSchnelloderNormal.

Produktspezifische Probleme

Spezifische Symptome	Korrekturvorschläge
Bild ist zu klein	Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).
Der Monitor kann nicht mit den Tasten an der Unterseite des Bedienfeldes eingestellt werden	Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie ihn wieder an und schalten Sie den Monitor wieder ein.Überprüfen Sie, ob das OSD-Menü gesperrt ist. Falls ja, halten Sie die Menütaste zur Freigabe 4 Sekunden gedrückt.
Kein Eingangssignal bei Tastenbetätigung	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Bereitschafts- oder Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste der Tastatur drücken.Prüfen Sie, ob das Videokabel richtig angeschlossen ist. Trennen Sie das Videokabel bei Bedarf und schließen Sie es wieder an.Setzen Sie den Computer oder den Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Aufgrund verschiedener Videoformate (Seitenverhältnisse) von DVDs, erscheint die Anzeige am Monitor möglicherweise nicht als Vollbild.Führen Sie die integrierte Diagnose aus.

Anhang

Sicherheitshinweise

WARNUNG: Die Verwendung von Reglern, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu Stromschlägen, elektrischen und/oder mechanischen Gefahren führen.

Informationen zu Sicherheitshinweisen finden Sie in den Sicherheits-, Umwelt- und Richtlinieninformationen (SERI).

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Für optimale Leistung und eine lange Lebensdauer Ihres Monitors bitte diese Sicherheitshinweise befolgen:

1. Die Steckdose sollte sich in der Nähe der Anlage befinden und leicht erreichbar sein.
2. Das Gerät kann horizontal an einer Wand oder Decke installiert werden.
3. Der Monitor ist mit einem geerdeten Stecker mit drei Kontaktstiften ausgestattet, wobei der dritte Kontaktstift der Erdung dient.
4. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
5. Lesen Sie diese Anweisungen aufmerksam. Bewahren Sie dieses Dokument zum künftigen Nachschlagen auf. Befolgen Sie alle Warnungen und Anweisungen am Produkt.
6. Übermäßiger Schalldruck von Ohr- oder Kopfhörern kann Gehörverlust verursachen. Eine Anpassung des Equalizers auf das Maximum erhöht die Ausgangsspannung von Ohr- und Kopfhörern und damit den Schalldruckpegel.

Dell kontaktieren

Kunden in den Vereinigten Staaten erreichen uns unter der Telefonnummer 800-WWW-DELL (800-999-3355).

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So beziehen Sie online den Monitor-Support-Inhalt:

1. Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst:

1. Besuchen Sie www.dell.com/support.

2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Auswahlmenü Choose A Country/Region (Land/Region wählen) im unteren Bereich der Seite.

3. Klicken Sie im linken Bereich der Seite auf Contact Us (Kontakt).

4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link.

5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist.
