BEDIENUNGSANLEITUNG IPCA62510 ABUS

(D) Installationsanleitung

D	Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 6.
GB	This user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore, look after these operating instructions for future reference!A list of contents with the corresponding page number can be found in the index on page 18.

IPCA62510

Installationsanleitung

Version 12/2018

CE

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

IPCA62510

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Wichtige Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Inhaltsverzeichnis

1. BESTIMMUNGSGEMÄße VERWENDUNG 7
2. SYMBOLERKLÄRUNG 7
3. HARDWAREBESCHREIBUNG 8

3.1 ANSCHLÜSSE....8

3.2 GERÄTEÜBERSICHT 8

3.3 WIEDERHERSTELLEN DER EINSTELLUNGEN (RESET) 9

3.4 SD-KARTEN EINSCHUB 10

3.5 HINWEISE ZUR VERWENDUNG DER INSTALLATIONSBOX 10

3.6 AUSRICHTUNG DER KAMERA 12

3.8 SCHALTEINGANG / SCHALTAUSGANG 13

3.9 AUDIOEINGANG / AUDIOAUSGANG.... 13

1. WARTUNG UND REINIGUNG 14

4.1 FUNKTIONSTEST 14
4.2 REINIGUNG....14

1. ENTSORGUNG 14

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.

Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Diese Bedienungsanleitung beschreibt die Hardware-Funktionen der Kamera. Für Informationen zur Software-Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes.

Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.

3. Hardwarebeschreibung

3.1 Anschlüsse

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.
	Netzwerkanschluss (RJ45, PoE 802.3af)
	+~ / -~: Spannungsanschluss, 12 VDC / 24 VAC, Polarität ist nicht zu beachten
	Schalteingang / SchaltausgangOUT: SchaltausgangGND: MasseIN: SchalteingangGND: Masse
	Audioeingang / AudioausgangIN: AudioeingangGND: MasseOUT: AudioausgangGND: Masse

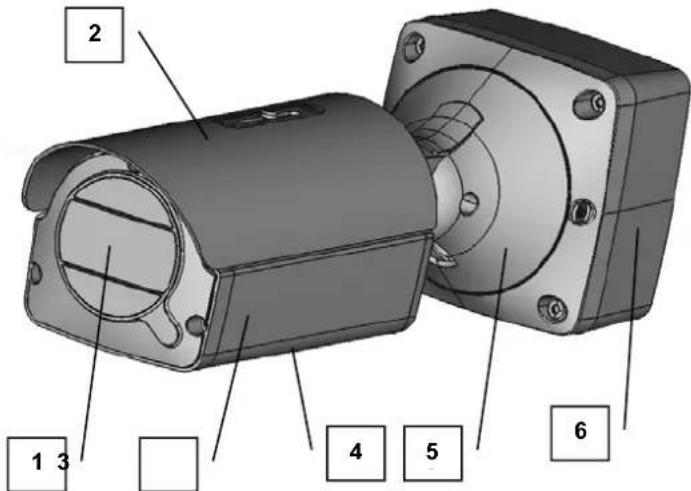

3.2 Geräteübersicht

1. Objektiv/IR/Lichtsensor2. Sonnendach (verschiebbar, nicht abnehmbar)3. Kameragehäuse4. Öffnung für RESET Taste, microSD Karteneinschub, Micro-USB Anschluss5. Kamerahalterung (in 3 Achsen verstellbar)6. Installationsbox

1. Lichtsensor für Tag-/Nachtumschaltung
2. Infrarot LEDs
3. Objektiv

3.3 Wiederherstellen der Einstellungen (Reset)

Zum Bedienen der Reset Taste ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen.

Durch entsprechend langes Drücken der Taste können folgende Funktionen ausgelöst werden:

• 0\~5 Sekunden: Neustart
- 5\~10 Sekunden: Benutzer- und Kennwortrücksetzung
- 10\~30 Sekunden: Rücksetzen aller Einstellungen auf Werkseinstellungen
•

3.4 SD-Karten Einschub

Zum Installieren der Micro-SD Karte ist zuvor die Abdeckung an der Unterseite der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter der Abdeckung.

Max. SD Kartengröße: 265 GByte

Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.

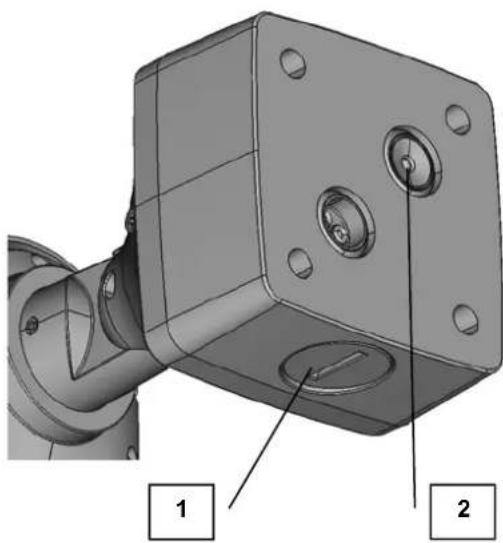

3.5 Hinweise zur Verwendung der Installationsbox

1. Untere Kabeleinführung / Kabelverschraubung

1. Rückseitige Kabeleinführung mit Gummi

Gummidichtung für Netzwerkkabel:

Gummidichtung für sonstige Kabel (Audioeingang/-ausgang, Schalteingang/-ausgang):

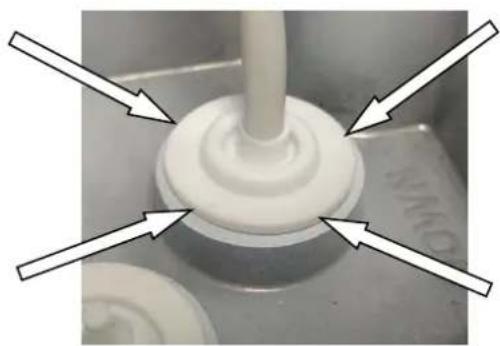

Hinweis für die Installation der Gummidichtungen:

Führen Sie zuerst das Kabel durch die Kabeldurchführung aus Gummi. Da während der Installation das Kabel oft geknickt wird, so kann es vorkommen, dass der Gummi nicht vollständig am Kabel anliegt. Dies kann auch durch zu dünne Kabeltypen auftreten.

Fixieren Sie daher die Kabeltülle mit Isolierband am Kabel. Dies gewähleistet die Dichtigkeit.

Die Gummidichtung muss am äußeren Rand ebenfalls vollständig an der Gehäusedurchführung anliegen. Falls dies aufgrund von Kabelknickungen oder anderen auf das Kabel wirkenden Kräften nicht der Fall ist, so muss der äußere Rand mit Silikon abgedichtet werden.

3.6 Ausrichtung der Kamera

Lösen Sie zuerst die entsprechende Fixierschraube(n). Richten Sie die Kamera wie gewünscht aus. Fixieren Sie anschließend die Fixierschrauben.

A Rotation

B Neigen

C Schwenken

3.8 Schalteingang / Schaltausgang

Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden.

Bezeichnung Anschlusshinweise
Schalteingang „IN“ Brücke zwischen „IN“ und „GND“
„GND“
Schaltausgang „OUT“ 30 V DC, max. 600 mA, Anschlusspolarität der externen Schaltung ist zu beachten
„GND“

3.9 Audioeingang / Audioausgang

Bezeichnung Anschlusshinweise
Audioeingang „IN“ LINE Interface		LINE: 0.6Vrms (max. 2.15V)Max. 10 KΩ
„GND“
Audioausgang „OUT“ LINE Interface		LINE: 1Vrms (max. 3V)Impedanz: 100 Ω
„GND“

4. Wartung und Reinigung

4.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr funktioniert
• eine längere Lagerung unter ungünstigsten Verhältnissen zurückliegt
- das Gerät beim Transport Beanspruchungen ausgesetzt war

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfende oder zu wartende Bestandteile im Inneren des Produkts – öffnen Sie es niemals.

4.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden.

5. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

IPCA62510
