Produkttyp	Überwachungskamera (IP)
Modell	IPCB72520
Stromversorgung	12 V DC oder PoE 802.3af
Netzwerkanschluss	RJ45, PoE
Videoausgang	Analog BNC (nur Service)
Audioeingang	MIC/LINE (2-2,4 Vss, 1 KΩ)
Audioausgang	Line out, 600 Ω Impedanz, 20 mW @ 16Ω
Schalteingang	1 Alarmeingang (Trockenkontakt)
Schaltausgang	1 Alarmausgang, 12 V DC, max. 30 mA
Speicher	Micro-SD-Kartensteckplatz (Karte nicht im Lieferumfang)
Reset	Hardware-Reset-Taste (30 s gedrückt halten)
Zoom und Fokus	Fernsteuerung über Weboberfläche
IR-Beleuchter	Eingebaute IR-LEDs, Reichweite abhängig von der Umgebung
Innen-/Außenbereich	Verwendung im Innen- und Außenbereich (je nach Modell)
Konformität	EMV-Richtlinie 2014/30/EU, RoHS 2011/65/EU
Wartung	Keine vom Benutzer zu wartenden Teile; Reinigung mit trockenem Tuch
Reparierbarkeit	Keine Ersatzteile verfügbar; nicht öffnen
Entsorgung	WEEE-Symbol: nicht mit dem Hausmüll entsorgen
Betriebsbedingungen	Feuchtigkeit, extreme Hitze/Kälte, Staub, Vibrationen vermeiden

Häufig gestellte Fragen - IPCB72520 ABUS

Wie setze ich die IPCB72520-Kamera auf die Werkseinstellungen zurück?

Trennen Sie die Stromversorgung, drücken und halten Sie die Reset-Taste, schließen Sie die Stromversorgung wieder an, während Sie die Taste 30 Sekunden gedrückt halten, und lassen Sie sie dann los.

Welche Stromversorgungsoptionen unterstützt die Kamera?

Die Kamera unterstützt 12 V DC (Polarität beachten) und PoE 802.3af über den RJ45-Anschluss.

Kann ich eine Micro-SD-Karte für die lokale Speicherung einlegen?

Ja, es gibt einen Micro-SD-Kartensteckplatz. Die Karte muss vor der ersten Verwendung formatiert werden.

Wie stelle ich Zoom und Fokus ein?

Zoom und Fokus werden fern über die Weboberfläche der Kamera eingestellt. Eine manuelle Einstellung am Kameragehäuse ist nicht erforderlich.

Wofür wird der analoge Videoausgang verwendet?

Der analoge BNC-Videoausgang dient nur zu Servicezwecken, wie z. B. zum Einstellen des Objektivs während der Installation.

Kann ich ein externes Mikrofon oder einen Lautsprecher anschließen?

Ja, die Kamera verfügt über einen Audioeingang (MIC/LINE) und einen Audioausgang (Line out) für externe Audiogeräte.

Wie reinige ich die Kamera?

Verwenden Sie ein sauberes, trockenes Tuch. Bei hartnäckigem Schmutz leicht mit lauwarmem Wasser anfeuchten. Vermeiden Sie Flüssigkeitseintritt in das Gerät und verwenden Sie keine chemischen Reinigungsmittel.

Ist die Kamera für den Außeneinsatz geeignet?

Das Modell IPCB72520 ist je nach spezifischer Variante für die Videoüberwachung im Innen- und Außenbereich ausgelegt. Überprüfen Sie die Produktkennzeichnung.

Funktioniert die Kamera bei völliger Dunkelheit?

Ja, sie verfügt über eingebaute IR-LEDs für Nachtsicht. Die effektive Reichweite hängt von den Umgebungsbedingungen und reflektierenden Oberflächen ab.

Was soll ich tun, wenn die Kamera nicht eingeschaltet wird?

Überprüfen Sie, ob die Stromversorgungsspannung korrekt ist (12 V DC oder PoE), stellen Sie die richtige Polarität für Gleichstrom sicher und prüfen Sie die Verbindung des Ethernet-Kabels.

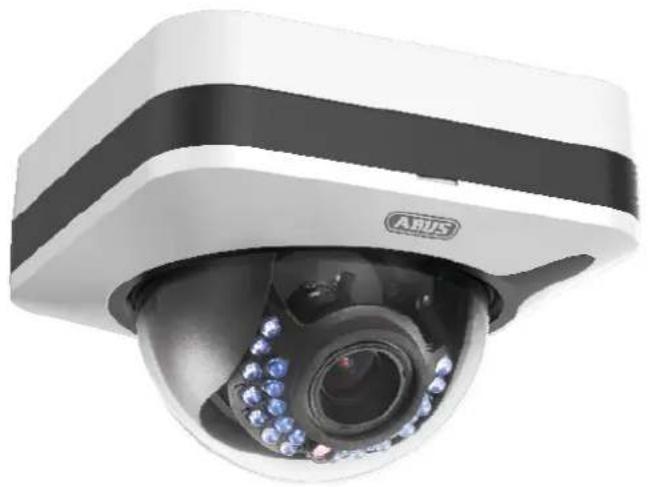

BEDIENUNGSANLEITUNG IPCB72520 ABUS

Installationsanleitung

Version 12/2018

CE

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

IPCB72520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB74520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

IPCB78520

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Wichtige Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde,

die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine für Sie zu wartenden Teile im Inneren des Produkts. Außerdem erlischt durch das Öffnen/Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur eine Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Inhaltsverzeichnis

1. BESTIMMUNGSGEMÄße VERWENDUNG 5
2. SYMBOLERKLÄRUNG 5
3. ANSCHLÜSSE UND FUNKTIONEN....6

3.1 ANSCHLÜSSE....6

3.2 WIEDERHERSTELLEN DER EINSTELLUNGEN (RESET) 6

3.3 SD-KARTEN EINSCHUB 6

3.4 ANALOGER VIDEOAUSGANG 7

3.5 ZOOM- UND FOKUSEINSTELLUNG....7

3.6 SCHALTEINGANG / SCHALTAUSGANG 7

3.7 AUDIOEINGANG / AUDIOAUSGANG 8

3.8 HINWEIS ZUR VERWENDUNG DER INTEGRIERTEN IR-LEDs 8

1. WARTUNG UND REINIGUNG 9

4.1 FUNKTIONSTEST 9
4.2 REINIGUNG....9

1. ENTSORGUNG 9

1. Bestimmungsgemäße Verwendung

Diese Kamera dient zur Videoüberwachung im Innen- bzw. Außenbereich (je nach Modell) in Verbindung mit einem Aufzeichnungsgerät oder einem entsprechendem Anzeigegerät (z.B PC).

Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen, außerdem bestehen weitere Gefahren. Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zum Verlust der Garantie bzw.

Gewährleistung; sämtliche Haftung wird ausgeschlossen. Dies gilt auch, wenn Umbauten und/oder Veränderungen am Produkt vorgenommen wurden.

Lesen Sie sich die Bedienungsanleitung vollständig und aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Informationen für Montage und Bedienung.

2. Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z. B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Diese Bedienungsanleitung beschreibt die Hardware-Funktionen der Kamera. Für Informationen zur Software-Bedienoberfläche der entsprechenden Kamera lesen Sie bitte die Bedienungsanleitung Software des Produktes.

Die Bedienungsanleitungen in Landessprache als PDF Dokument finden Sie im Internet unter www.abus.com über die Produktsuche.

3. Anschlüsse und Funktionen

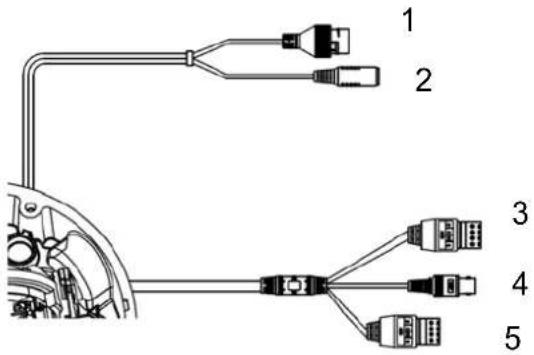

3.1 Anschlüsse

	ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.
		1: Netzwerkanschluss (RJ45, PoE 802.3af)2: Spannungsanschluss, 12 VDC, Polarität ist zu beachten3: „AUDIO“ (Audioeingang, Audioausgang)4: Analoger Videoausgang für Servicezwecke5: „ALARM“ (Schalteingang, Schaltausgang)

3.2 Wiederherstellen der Einstellungen (Reset)

1. Machen Sie die Kamera spannungslos.
2. Drücken Sie die Taste „Reset“ an der Kamera und halten Sie diese gedrückt.
3. Verbinden Sie nun die Spannungsversorgung mit der Kamera (über Spannungsversorgung oder Power-over-Ethernet), und halten Sie die Taste „Reset“ für weitere 30 Sekunden gedrückt.

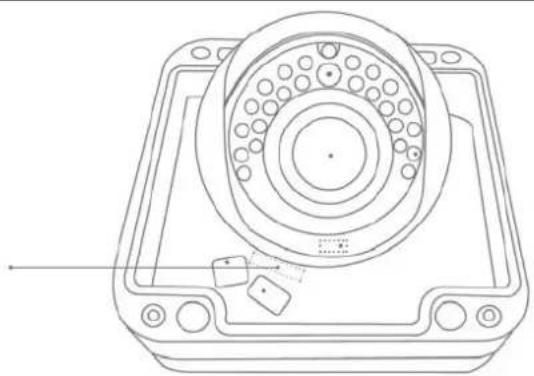

3.3 SD-Karten Einschub

Zum Installieren der Micro-SD Karte ist zuvor die Kuppel der Kamera zu entfernen. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul.

Max. SD Kartengröße: 256 GByte

Nach Installation der Micro-SD Karte ist die Formatierung der Karte durchzuführen, bevor diese verwendet werden kann.

3.4 Analoger Videoausgang

Der analoge Videoausgang befindet sich am Anschlusskabel der Kamera (BNC Anschluss).Der analoge Videoausgang ist für Servicezwecke wie z.B. Ausrichten des Objektivs konzipiert.

3.5 Zoom- und Fokuseinstellung

Zoom und Fokus werden über die Weboberfläche der Kamera eingestellt. Während der Installation ist nur die Ausrichtung der Kamera vorzunehmen.

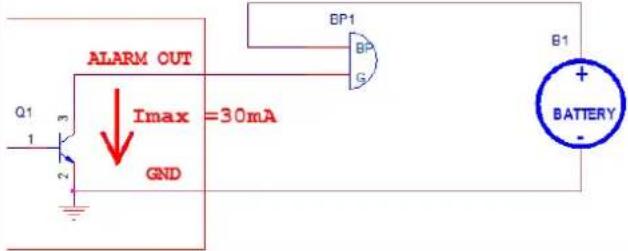

3.6 Schalteingang / Schaltausgang

Die maximalen Belastungswerte sind zu beachten, andernfalls kann die Kamera irreparabel beschädigt werden.

Bezeichnung Anschlusshinweise
Schalteingang „IN“ Brücke zwischen „IN“ und „G“
„G“ (GND)
Schaltausgang „OUT“ 12 V DC, max. 30 mA, Anschlusspolarität der externen Schaltung ist zu beachten
„G“ (GND)

3.7 Audioeingang / Audioausgang

Bezeichnung Anschlusshinweise
Audioeingang „IN“ MIC / LINE Inter	face
„G“ (GND)		LINE: 2-2.4Vss, 1KΩ
Audioausgang „OUT“ Impedanz: 600 Ω
„G“ (GND)		Frequenzgang: 20 Hz – 20 kHzAusgangsleitung: 20 mW @ 16Ω

3.8 Hinweis zur Verwendung der integrierten IR-LEDs

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.Die IR Reichweite kann durch stark absorbierende Oberflächen reduziert sein (z.B. Asphalt).

4. Wartung und Reinigung

4.1 Funktionstest

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z. B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr funktioniert
• eine längere Lagerung unter ungünstigsten Verhältnissen zurückliegt
- das Gerät beim Transport Beanspruchungen ausgesetzt war

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie zu überprüfende oder zu wartende Bestandteile im Inneren des Produkts – öffnen Sie es niemals.

4.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Geräteinnere kommen, dadurch wird das Gerät zerstört. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses angegriffen werden.

5. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

IPCB72520 / IPCB74520 / IPCB78520

To install the Micro SD card the cover and the dome bubble need to be removed first. Der Micro-SD Karteneinschub befindet sich unter dem Kamerasmodul

Max. SD card size: 256 GByte
