Produkttyp	Warmwasserspeicher
Marke	Siemens
Modell	BK20100

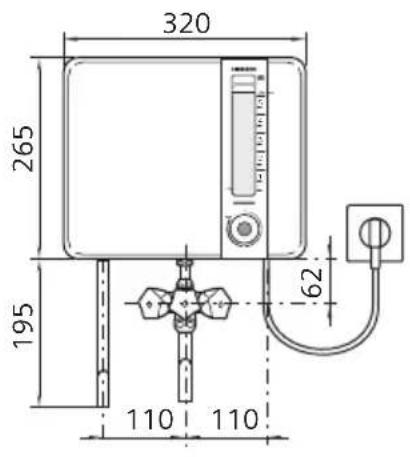

Abmessungen (H x B x T)	320 mm x 265 mm x 195 mm
Gewicht	ca. 4 kg
Leistungsaufnahme	1200 W
Spannung	220-240 V
Wasserinhalt	5 L
Max. Wasserdurchfluss	10 L/min
Temperaturbereich	Kalt bis 100 °C (Kochen)
Funktionen	Mischbatterie, Entkalker-Schublade, Kontrollleuchte, Temperaturwähler, Sicherheitsthermostat
Sicherheit	Überhitzungsschutz, automatische Abschaltung, Frostschutz
Installation	Wandmontage, erfordert Schutzkontaktsteckdose, professionelle Installation
Reinigung	Mit feuchtem Tuch abwischen, keine scheuernden Reiniger
Entkalkung	Entkalker-Schublade verwenden, handelsübliches Entkalkungsmittel
Ersatzteile	Heizelement, Thermostat, Kabel (über Kundendienst)
Entsorgung	WEEE-konform, Recycling bei entsprechender Einrichtung
Garantie	Je nach Land, Händler kontaktieren

Häufig gestellte Fragen - BK20100 SIEMENS

Wie fülle ich den Warmwasserbereiter zum ersten Mal?

Öffnen Sie den Warmwasserhahn, schalten Sie dann das Gerät ein. Warten Sie, bis gleichmäßig Wasser aus dem Auslaufrohr fließt, bevor Sie die Temperatur wählen.

Wie wähle ich die Wassertemperatur?

Drehen Sie den Temperaturwähler im Uhrzeigersinn, um die Temperatur zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Die Kontrollleuchte zeigt das Heizen an.

Wie entkalke ich den Warmwasserbereiter?

Ziehen Sie die Entkalker-Schublade heraus, gießen Sie ca. 100 ml handelsübliches Entkalkungsmittel ein, fügen Sie Wasser hinzu, dann heizen Sie auf mittlere Stufe für 15-30 Minuten. Gründlich spülen.

Was soll ich tun, wenn die Kontrollleuchte blinkt oder das Gerät nicht ausschaltet?

Wenn die Kontrollleuchte bei leerem Gerät blinkt, hat der Sicherheitsthermostat ausgelöst. Schalten Sie aus und lassen Sie abkühlen. Wenn sie im ausgeschalteten Zustand blinkt, ziehen Sie den Stecker und rufen Sie den Kundendienst.

Kann ich den Warmwasserbereiter selbst installieren?

Nein, nur ein qualifizierter Fachmann sollte das Gerät anschließen und installieren. Es muss an einer Wand in einem frostfreien Raum mit ordnungsgemäßen elektrischen und Wasseranschlüssen montiert werden.

Wie reinige ich das Gerät?

Wischen Sie Gehäuse und Mischbatterie mit einem feuchten Tuch ab. Verwenden Sie keine säurehaltigen oder scheuernden Reinigungsmittel und niemals einen Dampfreiniger.

Wie kann ich beim Gebrauch des Warmwasserbereiters Energie sparen?

Erhitzen Sie nur die benötigte Wassermenge. Verwenden Sie das Wasser sofort, wenn es die gewünschte Temperatur erreicht hat, um ein erneutes Erhitzen zu vermeiden.

Was soll ich tun, wenn das Gerät undicht ist?

Schalten Sie sofort die Kaltwasserzufuhr ab und trennen Sie das Gerät vom Stromnetz. Kontaktieren Sie einen qualifizierten Techniker zur Reparatur des Lecks.

Ist das Gerät sicher für Kinder?

Kinder ab 8 Jahren können es unter Aufsicht benutzen. Das Gerät kann sehr heiß werden (bis zu 100 °C), halten Sie Kinder daher von heißen Teilen fern.

Wie entsorge ich den Warmwasserbereiter?

Beachten Sie die lokalen Vorschriften für WEEE. Nicht mit dem Hausmüll entsorgen. Fragen Sie Ihren Händler nach Recyclingmöglichkeiten.

BEDIENUNGSANLEITUNG BK20100 SIEMENS

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Das Kochendwassergerät darf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.
■ Vor dem Öffnen des Gerätes Netzstecker ziehen.
■ Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Vorsorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.

Das Kochendwassergerät nur in einem frostfreien Raum installieren.
Das demontierte Gerät frostfrei lagern (Restwasser) und niemals Frost aussetzen.
Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!
■ Den Elektroanschluss erst nach dem Wasseranschluss durchführen.
Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Keine Vielfachstecker/Steckerleisten verwenden.
Gerät erst an die Schutzkontaktsteckdose anschließen, nachdem es an die Wand montiertwurde.
- Kein Verlängerungskabel verwenden.
■ Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolierung könnte beschädigt werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kinder vom Gerät fern halten.
- Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
■ Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.

Im Störungsfall bitte sofort die Sicherungen ausschalten. Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schließen. Die Störung nur durch den Werks kundendienst oder einen anerkannten Fachbetrieb beheben lassen.
- Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
■ Keinen Dampfreiniger benutzen.

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

Montageanleitung

Montieren Sie das Kochendwassergerät, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Montage

Lieferumfang

Montagevorbereitung

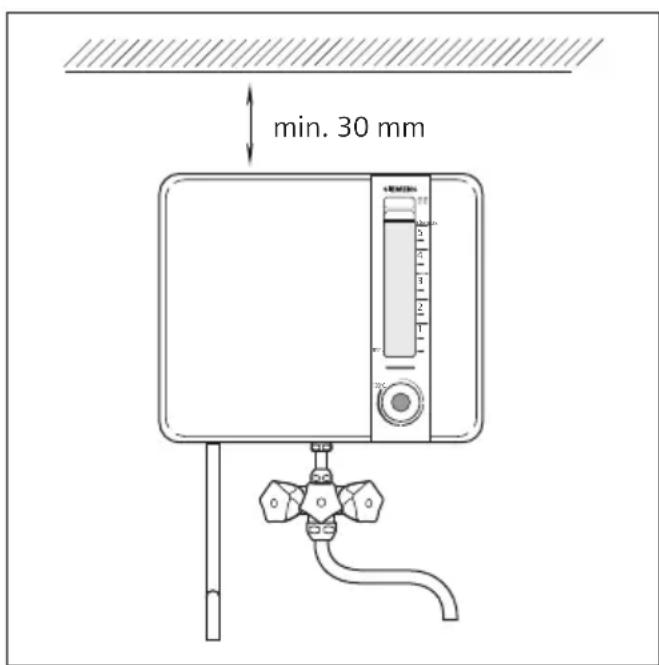

Berücksichtigen Sie mindestens 30 mm Montagefreiraum über der Geräteober kante.

Das Kochendwassergerät muss lotrecht montiert werden. Wandunebenheiten durch handelsübliches Rohrzwischenstück ausgleichen (Bild VI, 2).
Für einen zusätzlichen Wasseranschluss handelsübliches Rohrzwischenstück 50 mm mit Abzweig verwenden (Bild VI, 3).

Länge der elektrischen Anschlussleitung kontrollieren. Wenn erforderlich, Gerät vor der Wandmontage mit längerer Anschluss leitung ausrüsten (Bild V).

Achtung!

Vor dem Wechseln der Anschlussleitung Netzstecker ziehen!

■ Mischbatterie anschließen (Bild II, 1–3).
Befestigungsplatte vom Gerät nehmen.
Schablone „S“ ausbrechen (Bild II, 4).
Schablone an die Befestigungs platte anlegen und auf die Misch batterie stellen (Bild II, 5).
Befestigungsbohrungen markieren (Bild II, 6). Hinweis: Auf waagrechte Lage der Befestigungsplatte achten! Bereits vorhandene Bohrlöcher/Dübel anderer Kochendwassergeräte können wiederverwendet werden. Dazu die passenden Löcher in der Montageplatte auswählen.
War ein Siemens Kochendwassergerät BK0562 montiert, Lasche „L“ nach außen biegen und vorhandene Bohrlöcher/Dübel verwenden (Bild II, 7).

Wandmontage

■ Montageplatte befestigen (Bild III, 1).
Anschlussleitung „A“ in Aussparung einlegen – rechts oder links, je nach Lage der Steckdose (Bild III, 2).
Gerät an Befestigungsplatte hängen (Bild III, 3).
■ Verbindungsrohr und Auslaufrohr festschrauben (Bild III, 4).
Überlaufrohr einstecken (Bild III, 5).

Durchfluss einstellen

Die Durchflussmenge darf max. 10 l/min betragen, d. h. in 6 Sekunden darf 1 Liter Wasser in den Behälter einlaufen.

Armaturengriff „G“ ganz öffnen.
Durch Verdrehen (max. 1/2 Umdrehung) der Drosselschraube „D“ an der Unterseite der Mischbatterie Durchflussmenge einstellen.

v. Elektroanschluss

Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Keine Vielfachstecker/Steckerleisten verwenden.
Gerät erst an die Schutzkontaktsteckdose anschließen, nachdem es an die Wand montiert wurde.

Nach der Montage

Erklären Sie dem Benutzer das Gerät und übergeben ihm bitte die Gebrauchs anweisung.

VI. Variabler Wandabstand

Wird das Gerät nicht wandbündig montiert, handelsübliches Rohrzwischenstück verwenden und Abstandhalter „A“ entsprechend abwinkeln.

1 Wandbündige Montage
2 Wandmontage mit handelsüblichem Zwischenstück a, 30 mm lang
3 Wandmontage mit handelsüblichem Zwischenstück b, 50 mm lang, mit Abzweig für zusätzlichen Wasseranschluss

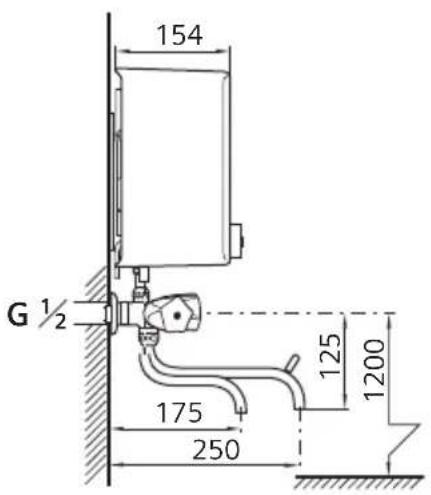

Technische Daten

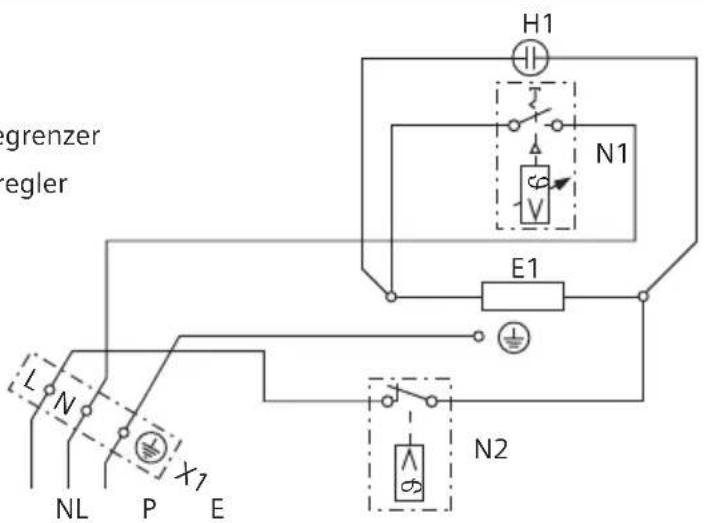

Schaltplan

E1 Heizung
H1 Signallampe
N1 Temperatur-Wählbegrenzer
N2 Schutz-Temperaturregler
X1 Netzanschluss

Gebrauchsanleitung

Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Wichtig: Das Gerät niemals Frost aussetzen!

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab!

Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitungschließen.

Ihr neues Gerät

Das Kochendwassergerät ist zur Erwärmung von Trinkwasser für den Hausgebrauch innerhalb geschlossener und frostfreier Räume geeignet.

Sie können warmes Wasser, heißes Wasser oder kochendes, keimfreies Wasser zubereiten.

An der Mischbatterie kann jederzeit Kaltwasser entnommen werden.

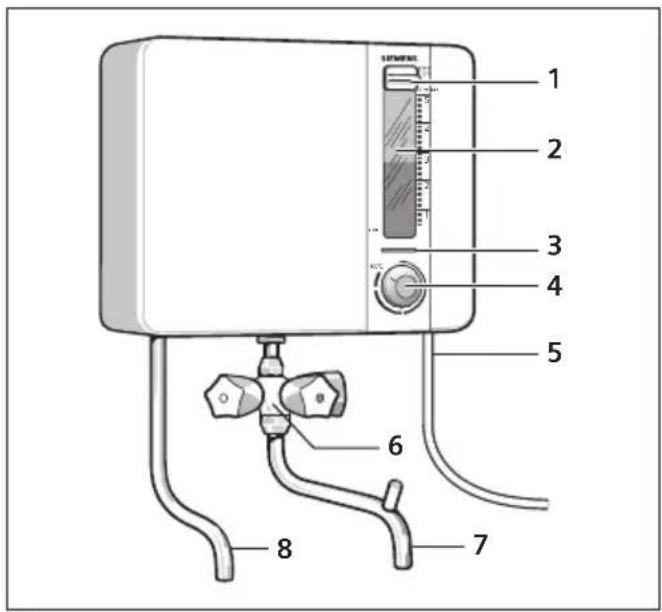

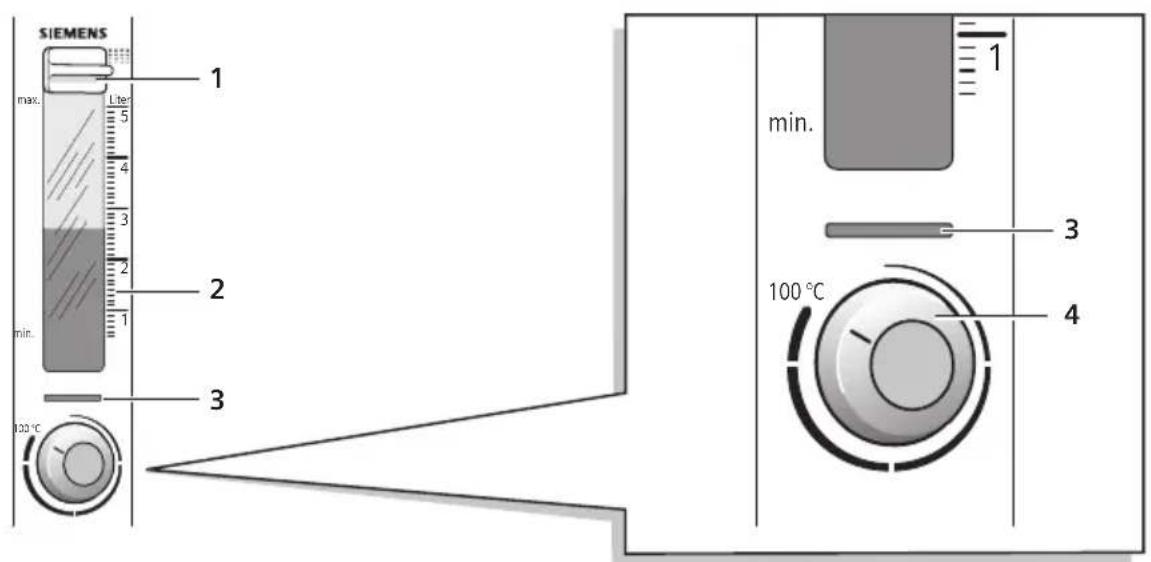

Übersicht

1 Entkalkerschublade
2 Anzeige der Wassermenge in Liter
3 Signallampe, leuchtet bei Heizbetrieb
4 Temperaturwähler und Einschalttaste
5 Anschlussleitung
6 Mischbatterie
7 Auslaufrohr
8 Überlaufrohr

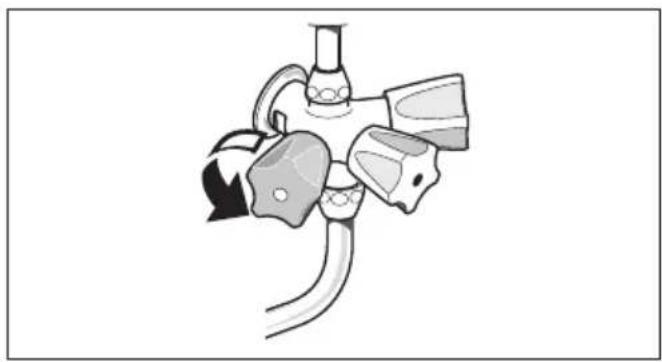

So bedienen Sie das Gerät

Das Wasser muss aus Auslaufrohr und Überlaufrohr störungsfrei abfließen können. Verwenden Sie keinen Perlator (Luftsprudler).
■ Legen Sie keine Gegenstände auf das Gerät.
■ Die elektrische Anschlussleitung darf nicht an heißen Teilen an liegen.
Ein Kochendwasser gerät wird bei Betrieb heiß! Halten Sie Kinder fern. Behälter, Mischbatterie mit Auslaufrohr und Überlauf rohr können bis 100 °C heiß werden.

Füllen

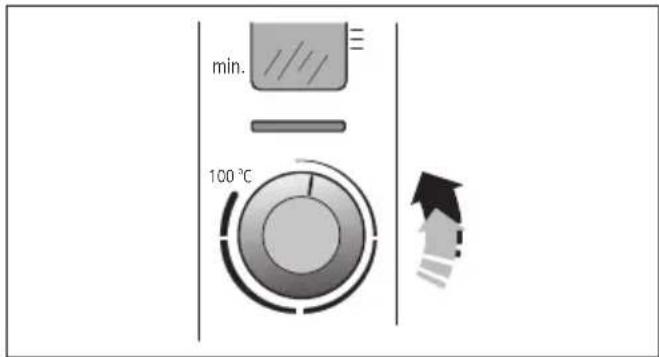

Bei niedrig eingestellten Temperaturen schaltet das Gerät automatisch ab. Bei höher eingestellten Geräten muss das Gerät von Hand ausgeschaltet werden:

- Temperaturwähler gegen den Uhrzeigersinn bis zum Anschlag drehen.

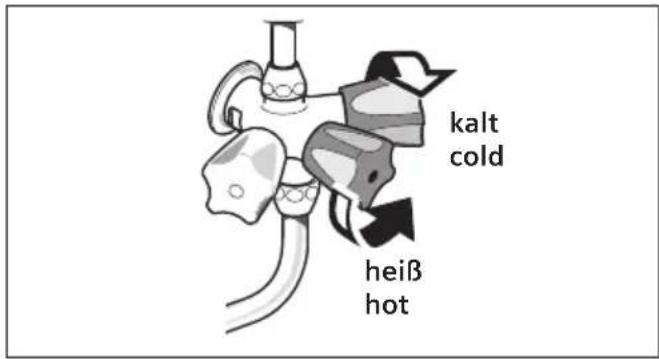

Warmwasser entnehmen

Wird das Gerät nicht ausgeschaltet, wenn das Wasser kocht, heizt das Gerät weiter, bis das Wasser verdampft ist.

Der Überhitzungsschutz schaltet die Heizung ab. Temperaturwähler gegen den Uhrzeigersinn bis zum Anschlag drehen. Nachdem sich das Gerät abgekühlt hat, ist es wieder betriebsbereit.

Die Abschalttemperatur kann trotz gleicher Einstellungschwanken:

– durch Verkalkung,
– durch unterschiedliche Füllmenge,
- wenn das Gerät in Betrieb ge nom men wird, bevoresabgekühltist.

Energiesparen

Erhitzen Sie immer nur die Menge Wasser, die Sie be nötigen. Entnehmen Sie es sofort nach dem Aufheizen.

Reinigung

Gerät und Mischbatterie nur feucht abwischen. Keine scharfen oder scheu ernden Reinigungsmittel verwenden.

Entkalken

Das Gerät muss entkalkt werden, wenn bei maximaler Temperaturwählerstellung folgende Situationen eintreten:

– Das Wasser kocht nicht mehr.
– Heizung und Signallampe schalten sich ohne Summton abwechselnd aus und ein.
– Das Warmwasser läuft deutlich langsamer aus.

Achtung!

Kalklöser kann ätzend sein! Spritzer sofort mit Wasser entfernen! Be ach ten Sie die AnwendungshinweisedesHerstellers.

Vorgehensweise

Kochendwassergerät mit 1/2 Liter kaltem Wasser füllen.
■ Entkalkerschublade bis zum Anschlag herausziehen.
Etwa 100 ml (kleine Flasche) handels üblichen, für Kochend wasser geräte geeigneten Kalklöser einfüllen, mit etwas Wasser nachspülen. Bei sehr starker Ver kal kung eine erhöhte Kalklöser menge (max. 150 ml) verwenden.
■ Entkalkerschublade wieder ganz einschieben.
■ Temperaturwähler auf mittleren Bereich stellen und einschalten. Lösung 15 Minu ten einwirken lassen.
Anschließend Kochendwassergerät auf 5 Liter auffüllen, erneut aufheizen und 30 Minuten einwirken lassen.

Armaturengriff zum Füllen des Kochendwassergerätes etwas aufdrehen, so dass die Entkalkungslösung langsam durch das Überlaufrohr herausgespült wird und auch dort Kalk gelöst wird.
Nach etwa 5 Minuten Behälter entleeren und mehrmals mit frischem Wasser spülen.

Reparaturen an Elektro geräten dürfen nur vom Fach mann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wurde.

Wenn bei leerem Gerät die Signallampe in Abständen aufleuchtet, schützt der ein gebaute Schutz-Tempera turregler das Gerät vor Überhitzung.

Gerät ausschalten (Temperaturwähler gegen den Uhr zeigersinn bis zum Anschlag drehen).

Leuchtet die Signallampe bei ausge schaltetem Gerät in Abständen auf:

■ Stecker zie hen und Kundendienst ver ständigen.

Kundendienst

Bevor Sie bei Störungen den Kundendienst verständigen, prüfen Sie:

– Ist der Stecker des Gerätes eingesteckt?
– Ist die Sicherung der Hausinstallation defekt?
– Hat sich das Gerät nach einem vorhe rigen Aufheizvorgang wieder genügend abgekühlt?

Sie vermeiden dadurch die Kosten für einen unnötigen Kundendiensteinsatz.

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nummer und FD-Nummer Ihres Gerätes an. Sie finden die Nummern an der Unterseite des Kochendwassergerätes.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen:

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 – 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen. Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden können und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nächstgelegenen Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

09/14

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]*

Fax: [phone]

mailto:[e-mail]

Hotline für Espresso-Geräte:

Tel.: [phone]*

www.siemens-home.at

*innerhalb Österreichs zum Regionaltarif

BA Bosnia-Herzegovina, Bosna i Hercegovina

"HIGH" d.o.o.

Gradačačka 29b

71000 Sarajevo

Info-Line: 061 10 09 05

Fax:[phone]

mailto:[e-mail]

Werkskundendienst für Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

mailto:[e-mail]

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

www.siemens-home.com

DE Deutschland, Germany

BSH Hausgeräte Service GmbH

Werkskundendienst für Hausgeräte

Online Reparaturannahme, Ersatzteile

und Zubehör und viele weitere Infos

unter: www.siemens-home.de

Reparaturservice, Ersatzteile und

Zubehör, Produkt-Informationen:

Tel.:[phone]

mailto:[e-mail]

Wir sind an 365 Tagen rund um die Uhr erreichbar.

EG Egypt, مصر

Contistahl (Built-in Appliances)

32 Ahmed Orbi St.

Mohandesseen

(P.O. Box 225 Dokki)

Cairo

Tel.: [phone]

mailto:[e-mail]

GR Greece, Ελλάς

BSH Ikiakes Siskeves A.B.E.
