Produkttyp	Durchlauferhitzer / Warmwasserbereiter
Modell	DG30011D2
Marke	Siemens
Abmessungen (H x B x T)	33 x 20 x 12 cm
Gewicht	2,5 kg
Nennleistung	3,5 kW
Spannung	230 V
Frequenz	50 Hz
Schutzart	IP24
Temperaturbereich	30-60°C
Anschluss	Kabel mit Schuko-Stecker
Farbe	Weiß
Heizsystem	Elektronisch geregelt
Sicherheitsfunktionen	Überhitzungsschutz, Trockengehschutz, Druckabschaltung
Installation	Wandmontage, Untertisch oder Übertisch
Lieferumfang	Gerät, Montageset, Bedienungsanleitung
Energieeffizienzklasse	A
Wartung	Regelmäßige Entkalkung empfohlen
Reparatur	Ersatzteile über Kundendienst
Garantie	2 Jahre

Häufig gestellte Fragen - DG30011D2 SIEMENS

Wie schalte ich das Gerät ein?

Schließen Sie das Gerät am Stromnetz an. Die Kontrollleuchte zeigt den Betrieb an.

Was bedeutet die Kontrollleuchte?

Die Kontrollleuchte leuchtet, wenn das Gerät heizt. Ein Blinken kann auf eine Störung hinweisen.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Temperaturregler auf die gewünschte Stufe. Der Bereich beträgt 30°C bis 60°C.

Was tun bei Wasseraustritt?

Sofort die Stromzufuhr unterbrechen und den Wasserhahn schließen. Kontaktieren Sie den Kundendienst.

Wie entkalke ich das Gerät?

Verwenden Sie ein handelsübliches Entkalkungsmittel. Befolgen Sie die Anleitung in der Bedienungsanleitung.

Ist das Gerät für Duschen geeignet?

Ja, es ist für Niederdruckarmaturen ausgelegt. Für hohe Durchflussmengen ist es nicht geeignet.

Kann ich die Leistung anpassen?

Die Leistung ist fest eingestellt. Eine Anpassung ist nur durch Fachpersonal möglich.

Wie reinige ich das Gerät?

Reinigen Sie die Außenseite mit einem weichen Tuch und mildem Reinigungsmittel. Keine Scheuermittel verwenden.

Wo finde ich die Ersatzteile?

Ersatzteile erhalten Sie über den Siemens Kundendienst oder autorisierte Fachhändler.

Wie installiere ich das Gerät?

Die Installation muss von einem Fachmann durchgeführt werden. Beachten Sie die Installationsanleitung.

BEDIENUNGSANLEITUNG DG30011D2 SIEMENS

Dieses Gerät ist für den Haushalt oder für haushaltsähnliche, nicht gewerbliche Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros, landwirtschaftlichen und anderen gewerblichen Betrieben, sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.

Das Gerät wie in Text und Bild beschrieben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
■ Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m über dem Meeresspiegel bestimmt.
Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab. Bei einer Undichtigkeit am Gerät sofort die Kaltwasser- zuleitung schließen.

Das Gerät nur von einem Fachmann anschließen und in Betrieb nehmen lassen.

■ Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen zu vermeiden.
Die gesetzlichen Vorschriften des jeweiligen Landes, des örtlichen Elektrizitäts-Vorsorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Wird der Speicher längere Zeit nicht benutzt, den Drehknopf auf Frostschutz stellen.
Um Frostschäden am Gerät zu vermeiden, muss bei längerem Abschalten des elektrischen Netzes der Speicher durch unseren Kundendienst vollständig entleert werden.
■ Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolierung könnte beschädigt werden.
Spannungsführende Teile dürfen nach der Montage nicht mehr berührbar sein.

Es darf nur ein baumuster-geprüftesMembran-Sicherheitsventil eingebaut werden.
Während des Aufheizens muss Ausdehnungswasser sichtbar aus dem Ablauf des Sicherheitsventils tropfen. Das Auslaufrohr des Sicherheitsventils muss zur Atmo sphäre hin offen gelassen werden.
Das Sicherheitsventil verhindert, dass sich ein unzulässiger Überdruck im Speicher während des Aufheizens bildet. Ausdehnungswasser muss über das Sicherheitsventil abfließen können.
■ Die Abflussleitung darf nicht verschlossen werden!
Abflussleitung für voll geöffnetes Sicherheitsventil dimensionieren. Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre hin geöffnet bleiben.
Die Abblaseleitung der Sicherheitsgruppe ist mit einer stetigen Abwärtsneigung in frostfreier Umgebung zu installieren. Eine regelmäßige Wartung und Betätigung des Sicherheitsventils ist erforderlich, um Ab lagerungen zu entfernen und um sicher zu sein, dass das Sicherheitsventil nicht blockiert ist.

■ Die Hinweise in der Montageanweisung Sicherheitsgruppe sind zu berücksichtigen.
■ Zwischen Sicherheitsventil und Speicher darf kein Ab-sperrventil eingebaut werden.
Den mitgelieferten Aufkleber „Während der Heizzeit muss aus Sicherheitsgründen Wasser aus der Ablaufleitung austreten! Nicht verschließen!“ gut sichtbar an der Abflussleitung anbringen.
Das Sicherheitsventil muss regelmäßig betätigt werden, um die Funktion zu überprüfen und Kalkablagerungen zu entfernen.
Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.
Vorsicht: Geerdete Wasserleitungen können das Vorhandensein eines Schutzleiters vortäuschen.
Zur Erfüllung der einschlägigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3 mm betragen.

Das elektrische Anschlusskabel vor der Montage spannungslos machen und die Wasserzuleitung absperren!
- Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
Erst den Wasseranschluss vornehmen, das Gerät spülen und danach den Elektroanschluss durchführen.
■ Bei Installation des Gerätes oder des elek trischen Zubehörs die IEC 60364-7-701 (DIN VDE 0100-701) einhalten.
Bei Arbeiten am Wassernetz ist das Gerät vom elektrischen Netz zu trennen, nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen.
■ Bei Entkalkern die Warnhinweise des Herstellers beachten.
Am Gerät dürfen keine Veränderungen vorgenommen werden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kinder vom Gerät fern halten.
- Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.
■ Die Mischbatterie und das Warmwasserrohr können heiß werden. Kinder darauf hinweisen.
- Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.
■ Keinen Dampfreiniger benutzen.

Herzlichen Glückwunsch zum Kauf dieses Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das Ihnen viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen, danach handeln und aufbewahren!

Montage (für den Fachmann)

Montieren Sie den Wandspeicher, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

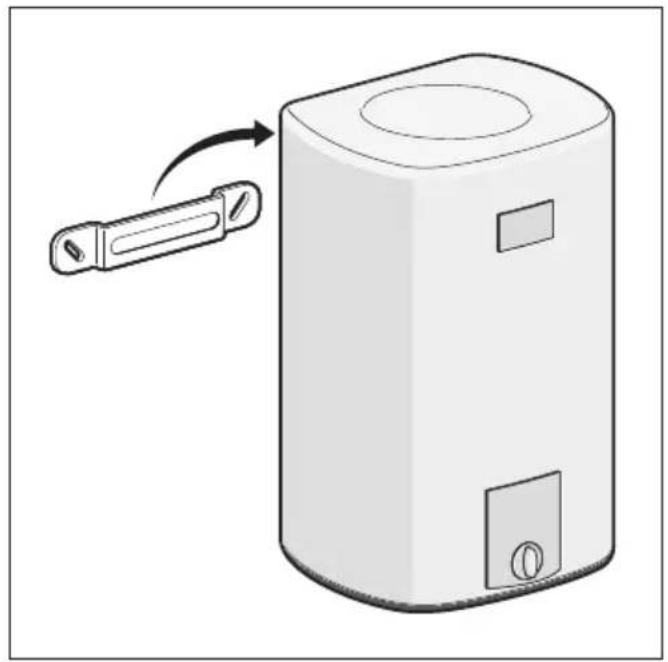

Auspacken

Das neue Gerät auf Transportschäden kontrollieren!
■ Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Lieferumfang

Mit diesem Speicher können mehrere Zapfstellen versorgt werden.

Das Gerät nur in einem frostfreien Raum installieren.

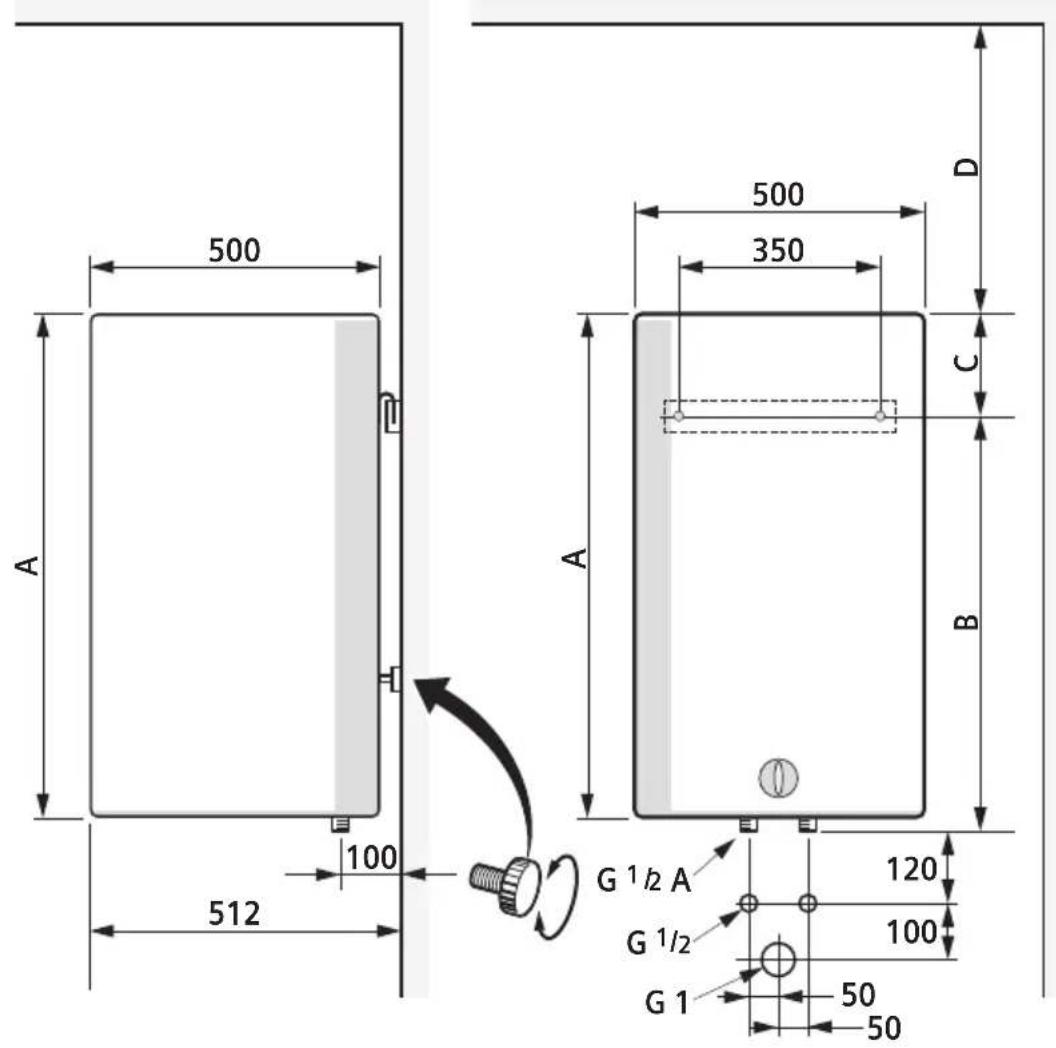

Wandmontage

Die Montageschablone ist auf der Verpackung abgebildet.

Geeignete Schrauben mit mindestens 12 mm ∅ verwenden.

Bei Leichtbauwänden eine spezielle Tragekonstruktion vorsehen.

Zum Wechseln des Heizflansches muss unterhalb des Speichers ein Platz von mindestens 350 mm frei bleiben.

Nach der Montage den Speicher mit der Stellschraube senkrecht ausrichten.

	A	B	C	D
301	490 310	210 90
501	610 400	240 250
801	830 600	260 350
1001	975 750	255 350

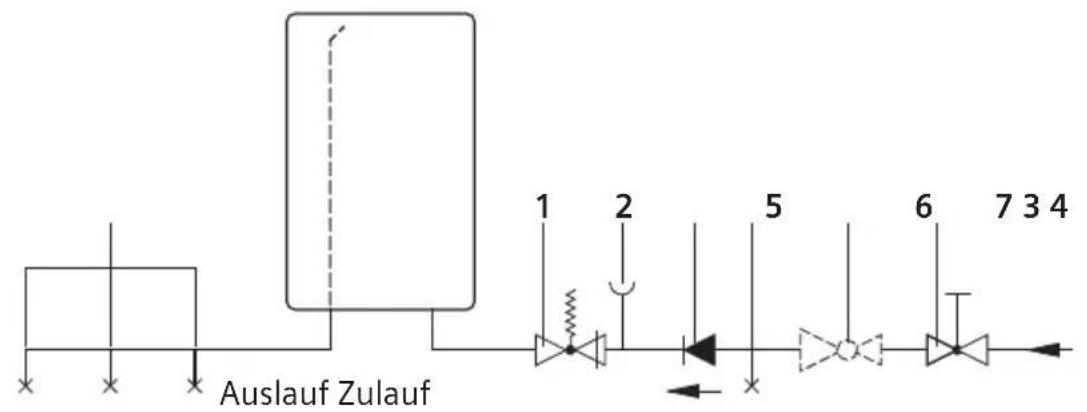

Wasseranschluss

1 Baumustergeprüftes Membran-Sicherheitsventil
2 Prüfstutzen für Manometer
3 Rückflussverhinderer
5 Druckminderventil
6 Absperrventil
7 Zapfarmaturen

Den Wasseranschluss gemäß DIN 1988 durchführen.

Bei einem Wasserdruck bis zu 0,5 MPa (5 bar) ist ein Sicherheitsventil (1) einzubauen, bei einem größeren Druck ist zusätzlich ein Druckminderventil (5) einzubauen und entsprechend einzustellen.

Zwischen dem Sicherheitsventil (1) und dem Zulaufstutzen darf kein Absperrventil eingebaut werden.

Der Ablauf des Sicherheitsventils (1) muss immer offen sein.

Speicher füllen und durchspülen, bis das Wasser blasenfrei austritt, da sonst der Thermostat beschädigt werden kann und ausgetauscht werden muss.
■ Vor dem Anschluss der Armaturen die Wasserrohre gründlich durchspülen, um Verunreinigungen zu entfernen.

Sicherheitsventil-Kombination und Thermostat-Vormischer

Sicherheitsventil-Kombination AK 030300 bzw. Sicherheitsventil-Kombination mit Druckminder-ventil AK 040300 können mit handelsüblichem Thermostat-Vormischer montiert werden.

Hinweis: Nach dem Energie-Einsparungsgesetz muss bei mehr als 5 m langen Wasserleitungen die Temperatur im Leitungsnetz auf 60 °C begrenzt werden.

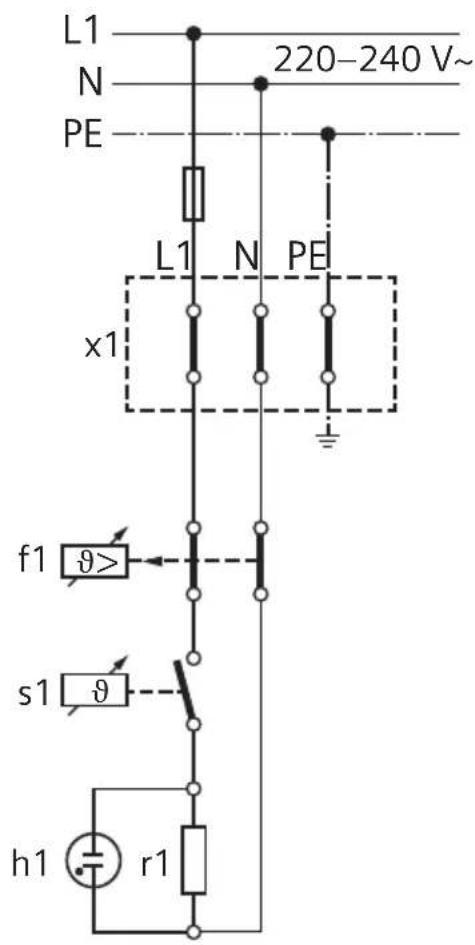

Elektroanschluss

x1 Netzanschlussklemme
f1 Sicherheits-Temperaturbegrenzer
s1 Temperaturregler
h1 Kontrolllampe
r1 Heizkörper 2kW

Inbetriebnahme

Achtung!

Gerät erst mit Wasser füllen, dann erst Sicherungeneinschalten!

Die Temperatursicherung löst sonst aus und muss vom Fachmann zurückgesetzt werden.

Nach dem Elektroanschluss Sicherungen einschalten.

■ Temperaturwähler auf die gewünschte Temparatur einstellen, damit wird der Aufheizvorgang

gestartet. Die Kontrolllampe leuchtet. Beim Aufheizen tropft Ausdehnungswasser aus dem Ablauf des Sicherheitsventils. Das erste Aufheizen überwachen.

Das Sicherheitsventil muss regelmäßig betätigt werden, um die Funktion zu überprüfen und Kalk-ablagerungen zu entfernen.

- Bitte dem Benutzer die Montage- und Gebrauchsanleitung übergeben und das Gerät erklären.

Technische Daten

		DG30011D2	DG50011D2	DG80011D2	DG10011D2
Nenninhalt	[l] 30 50 80	100
Nennleistung	[kW] 2 2 2 2
Nennspannung	[V][Hz]	220-24050-60	220-24050-60	220-24050-60	220-24050-60
Nennstrom	[A] 8,7 8,7 8,7 8,7
Schutzart/Schutzklasse		IP 24D
Nennüberdruck	[MPa (bar)] 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)
Gewicht (gefüllt)	[kg] 51 78 11 4 139
Absicherung	[A] 10 10 10 10
Kalt- undWarmwasseranschluss	["]	G 1/2"A	G 1/2"A	G 1/2"A	G 1/2"A
Bereitschaftsenergieverbrauchbei 65°C	[kWh/24 h]	0,50	0,71	0,91	1,11
Mischwassermenge 40°C(15°C/65°C) gemäß EN60379	[l] 58 94 152	194
Mischwassermenge V40 gemäßEU-Verordnung 814/2013	[l] 38 68,2	120,5	141,6
Aufheizzeitvon 12°C auf 60°C	[min]	50 84 134 168
Energieeffizienzklasse		B C C C
Warmwasserbereitungs-Energieeffizienz	[%]	35,1	36,5	36,6	38,1
Lastprofil		S	M	M	L
Jahresenergieverbrauch	[kWh]	525	1405	1404	2687
Täglicher Stromverbrauch	[kWh]	2,480	6,563	6,560	12,410
Schallleistungspegel	[dB]	15 15 15 15

Gebrauch (für den Kunden)

Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Wichtig: Das Gerät niemals Frost aussetzen!

Stromschlaggefahr! Schalten Sie im Fehlerfall sofort die Netzspannung ab.

■ Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitungschließen.

Kinder darauf hinweisen, dass der Wasserauslauf heiß werden kann!

Ihr neues Gerät

Mit diesem Wandspeicher können Sie bedarfsgerecht Trinkwasser für den Hausgebrauch bis etwa 75 °C aufheizen und speichern.

Es können mehrere Zapfstellen (z. B. Waschbecken + Spüle) mit warmem Wasser versorgt werden.

Das Gerät nur in einem frostfreien Raum installieren.

So bedienen Sie den Wandspeicher

Die Wassertemperatur mit dem Drehknopf zwischen 35°C (I) und 75°C (III) einstellen. Wir empfehlen die Stellung „e“, mit Wassertemperatur ca. 60 °C. Wärmeverluste und Verkalkung sind hier am geringsten.

Beim Aufheizen leuchtet die Kontrolllampe. Das Thermometer zeigt die ungefähre Temperatur des Warmwassers an.

Wird der Speicher längere Zeit nicht benutzt, den Drehknopf auf Frostschutz * stellen.

Um Frostschäden am Gerät zu vermeiden, muss bei längerem Abschalten des elektrischen Netzes der Speicher durch unseren Kundendienst vollständig entleert werden.

■ Bei Arbeiten am Wassernetz ist das Gerät vom elek trischen Netz zu trennen.

Nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen.

Reinigung

Gerät und Mischbatterie nur feucht abwischen. Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Wartung

■ Reparaturen dürfen nur von einem von uns konzessionierten Kundendienst durchgeführt werden, um Gefährdungen zu vermeiden.

Die erste Wartung durch unseren Kundendienst sollte etwa alle zwei Jahre nach dem ersten Betrieb erfolgen. Dabei wird die Korrosionsschutz-Anode überprüft und das Gerät eventuell entkalkt. Danach wird Ihnen der Kundendienst einen Termin für die nächste Wartung empfehlen.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die FD-Nr. Ihres Gerätes an. Sie finden die Nummern auf dem aufgeklebten Typenschild des Wandspeichers.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Änderungen vorbehalten.
