BEDIENUNGSANLEITUNG CQ-RD565L PANASONIC
RDS High Power Autoradio mit logic Cassettendeck, abnehmbarem Bedienteil, CD-Wechslersteuerung und Sprachaufzeichnung
Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Nous vous recommandons de lire attentivement ces instructions avant d'utiliser cet appareil. Lees deze gebruiksaanwijzing in zijn geheel door alvorens dit apparaat in gebruik te nemen.
Achtung-sehr wichtig! (ISO-Anschlußschema).... 6
Vorsichtsmaßnahmen 58
Stromversorgung und Klangregler.... 59
Sprachaufnahme 62
Rundfunkempfang 63
Radio-Data-System (RDS)-Empfang....66
Cassettenwiedergabe....78
Grundlagen für die Bedienung des CD-Wechslers..82
Grundlagen für Fernbedienung ....87
Sommaire
Page
Autoradio-Alarmadapter (Nur für RD585)......93
Handgehäuse zur Stimmenaufnahme .....94
Einbau 97
Elektrischer Anschluß....101
Anschluß der Lautsprecher 102
Sicherung 103
Pflege 103
Technische Daten 103
Page
Technische gegevens 195
Sida

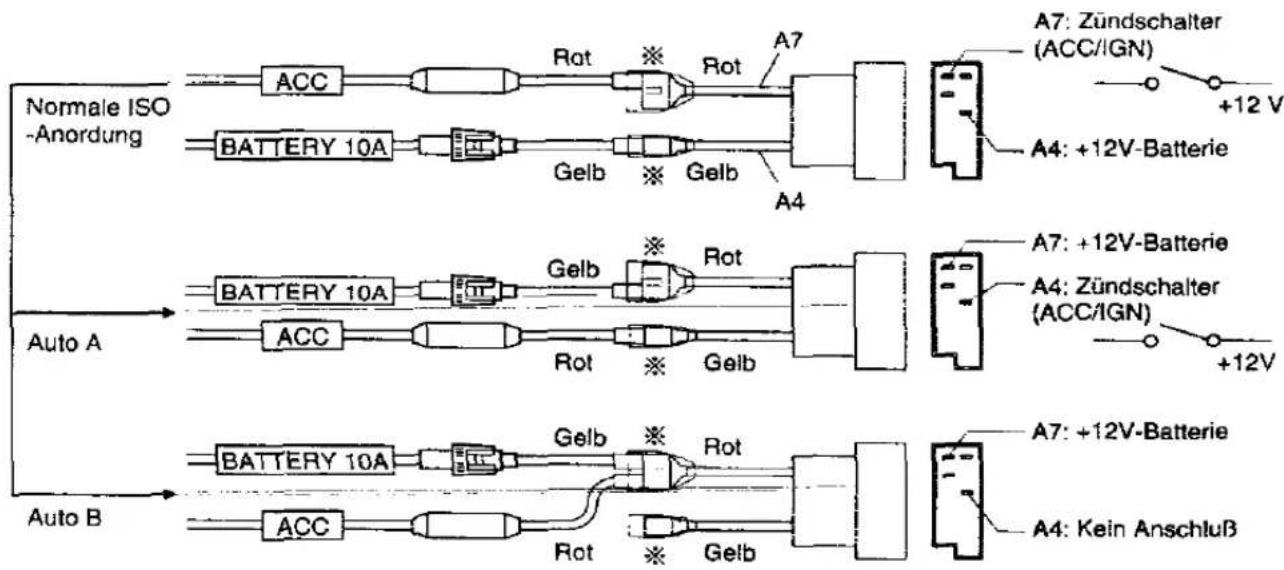

Achtung-sehr wichtig ! (ISO-Anschlußschema)
- Die Verdrahtung des mitgelieferten Stromkabels entspricht der Anordnung der normalen ISO-Steckverbinder.
- Bei einigen Autotypen kann es vorkommen, daß die Verdrahtung anders als die aus der Tabelle 1 ersichtlichen ISO-Anordnung ist, obwohl ISO-Steckverbinder verwendet werden.
Tabelle 1
| Abb. 1, Stift Nr. | A4 | A7 |
| Auto für normale ISO-Anordnung | Batterie (ständige 12V-Stromversorgung) | "IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung) |
| Beispiel Auto A | "IGN" oder "ACC" (umgeschaltete 12V-Stromversorgung) | Batterie (ständige 12V-Stromversorgung) |
| Beispiel Auto B | Kein Anschluß | Batterie (ständige 12V-Stromversorgung) |
- Die Daten überprüfen, um sicherzustellen, daß die Anordnung der ISO-Steckverbinder auf der Autoseite die gleiche ist wie die normale ISO-Anordnung (Tabelle 1, Abb. 1).
- Im Falle der Anordnung für Auto A oder B die Anschlüsse der rot/gelben Kabel am Übertragungs-Steckverbinderblock (※) gemäß Abb. 1 ändern.
Abb. 1
- Nach der Verkabelung sollte unbedingt der durch ※ gekennzeichnete Teil mit Hilfe von Isolierbändern o.ä. isoliert werden.
