Produkttyp	27-Zoll-LCD-Monitor mit LED-Hintergrundbeleuchtung
Modell	Dell P2719HC
Bildschirmdiagonale	68,6 cm (27 Zoll)
Auflösung	1920 x 1080 bei 60 Hz
Paneltyp	In-Plane-Switching (IPS)
Seitenverhältnis	16:9
Helligkeit	300 cd/m² (typisch)
Kontrastverhältnis	1000:1 (typisch)
Farbtiefe	16,7 Millionen Farben
Farbskala	CIE1931 (72 %)
Anschlüsse	1x HDMI, 1x DisplayPort-Eingang, 1x DisplayPort-Ausgang, 1x USB Typ-C (mit PD bis 65 W), 2x USB 3.0 (seitlich), 2x USB 2.0 (unten)
Einstellbarkeit	Höhenverstellung (130 mm), Neigung (-5° bis 21°), Schwenk (-45° bis 45°), Drehung (-90° bis 90°)
VESA-Montage	100 mm x 100 mm
Abmessungen (mit Ständer, ausgezogen)	609,9 mm x 524,3 mm x 185,0 mm (B x H x T)
Gewicht (mit Ständer)	6,94 kg
Stromversorgung	100 – 240 V AC, 50/60 Hz, 1,6 A
Leistungsaufnahme (max.)	125 W
Leistungsaufnahme (typisch)	26 W
Standby-Leistung	< 0,3 W
Energieeffizienzklasse	ENERGY STAR-zertifiziert
Lieferumfang	Monitor, Ständer, Standfuß, Netzkabel, USB-Typ-C-Kabel, DisplayPort-Kabel, Kabelbinder, Schnelleinrichtungsanleitung, Werkskalibrierbericht
Besondere Merkmale	ComfortView (reduziert blaues Licht), flimmerfreie Anzeige, PBP/PIP, Dell Display Manager
Reinigung	Mit leicht feuchtem, weichem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich)

Häufig gestellte Fragen - P2719HC DELL

Wie schließe ich meinen Dell P2719HC Monitor an?

Schalten Sie Ihren Computer aus. Verbinden Sie das HDMI-, DisplayPort- oder USB-Typ-C-Kabel zwischen Monitor und Computer. Schalten Sie dann Monitor und Computer ein und wählen Sie die richtige Eingangsquelle im OSD-Menü.

Welche Auflösung wird empfohlen?

Die empfohlene Auflösung ist 1920 x 1080 bei 60 Hz. Stellen Sie dies in den Anzeigeeinstellungen Ihres Betriebssystems ein.

Warum wird kein Bild angezeigt?

Überprüfen Sie, ob das Videokabel richtig angeschlossen ist und die richtige Eingangsquelle im OSD-Menü ausgewählt ist. Führen Sie ggf. den Selbsttest durch (ziehen Sie das Videokabel ab – ein Dialog sollte erscheinen).

Wie kann ich die Helligkeit anpassen?

Drücken Sie die Schnelltaste 'Helligkeit/Kontrast' an der Frontblende und passen Sie die Werte über das OSD-Menü an. Die manuelle Helligkeitseinstellung ist deaktiviert, wenn der Dynamische Kontrast aktiviert ist.

Was ist der ComfortView-Modus?

ComfortView reduziert die Intensität des blauen Lichts, um die Augenbelastung zu verringern. Sie können diesen Modus im Menü 'Farbe' -> 'Voreingestellte Modi' auswählen.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor verfügt über VESA-Löcher (100 mm x 100 mm). Entfernen Sie den Ständer und befestigen Sie eine kompatible Wandhalterung (minimale Tragfähigkeit 4,67 kg).

Wie führe ich die integrierte Diagnose durch?

Trennen Sie das Videokabel, sodass der Monitor in den Selbsttestmodus wechselt. Halten Sie dann Taste 1 (Menü) für 5 Sekunden gedrückt. Es erscheinen nacheinander farbige Bildschirme (Grau, Rot, Grün, Blau, Schwarz, Weiß) – prüfen Sie auf Fehler.

Der Monitor lädt mein Notebook nicht über USB-C. Woran liegt das?

Stellen Sie sicher, dass Ihr Notebook USB-PD (Power Delivery) unterstützt und die Ladeleistung nicht über 65 W (20 V / 3,25 A) liegt. Wenn Ihr Notebook mehr als 65 W benötigt, wird es möglicherweise nicht geladen.

Wie reinige ich den Monitor?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch mit Wasser oder einem speziellen Bildschirmreiniger. Keine aggressiven Reinigungsmittel wie Benzol oder Ammoniak verwenden.

Wo finde ich die Seriennummer oder Service-Tag?

Die Service-Kennung und Seriennummer befinden sich auf einem Etikett an der Rückseite des Monitors. Sie können die Service-Kennung auch im OSD-Menü unter 'Sonstiges' -> 'Service-Tag' abrufen.

BEDIENUNGSANLEITUNG P2719HC DELL

Dell USB-C-Monitor P2219HC/P2419HC/P2719HC Bedienungsanleitung

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen können, ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Copyright © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

2018 - 07

Rev. A00

Inhalt:

Über Ihren Monitor 5

Lieferumfang 5

Produktmerkmale 6

Teile und Bedienelemente 7

Technische Daten des Monitors 10

Plug-and-Play. 24

Qualität des LCD-Monitors und Pixelrichtlinie ..... 24

Ihren Monitor einrichten 25

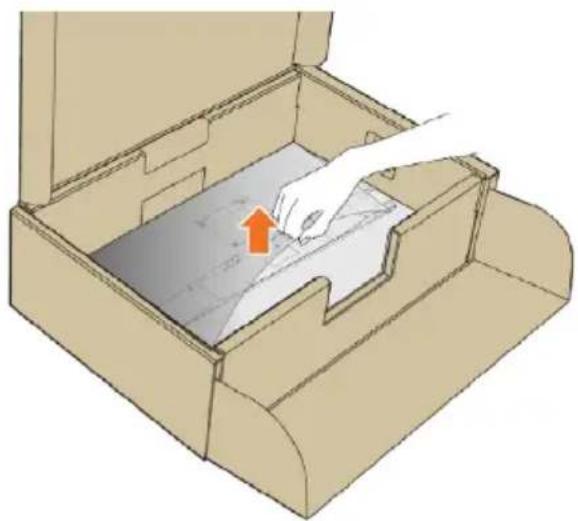

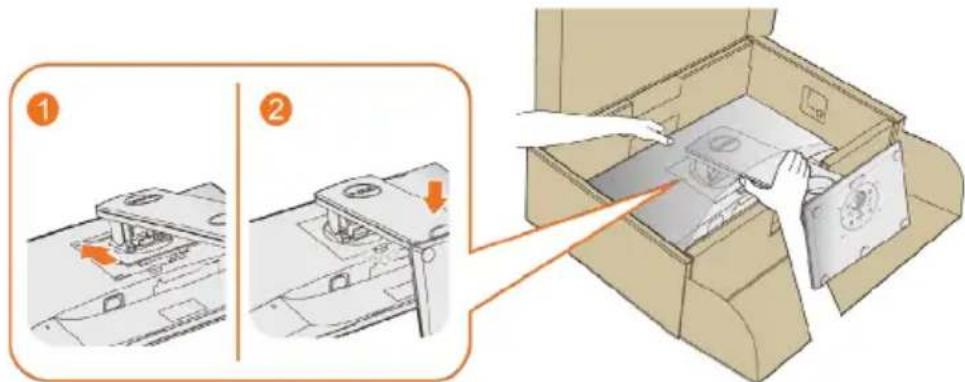

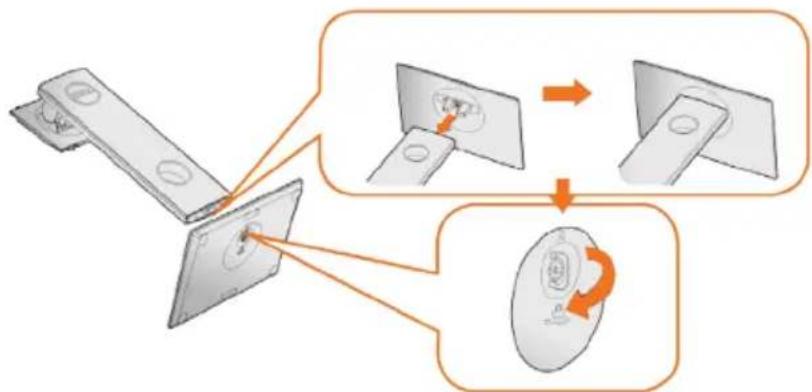

Ständer anbringen 25

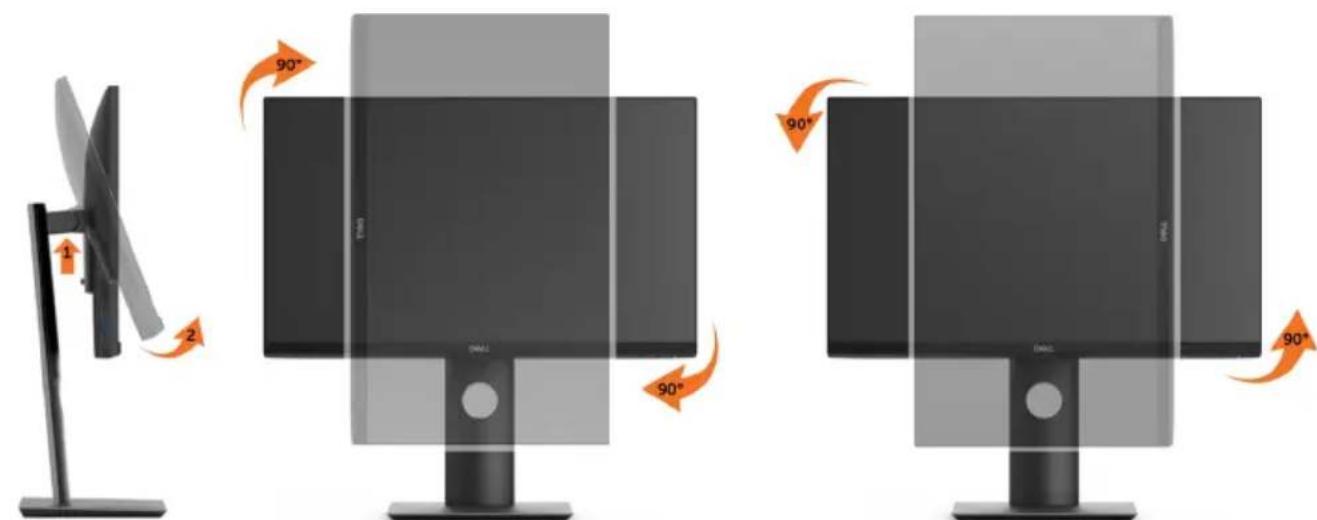

Kippen, Schwenken und Höhenverstellung. 26

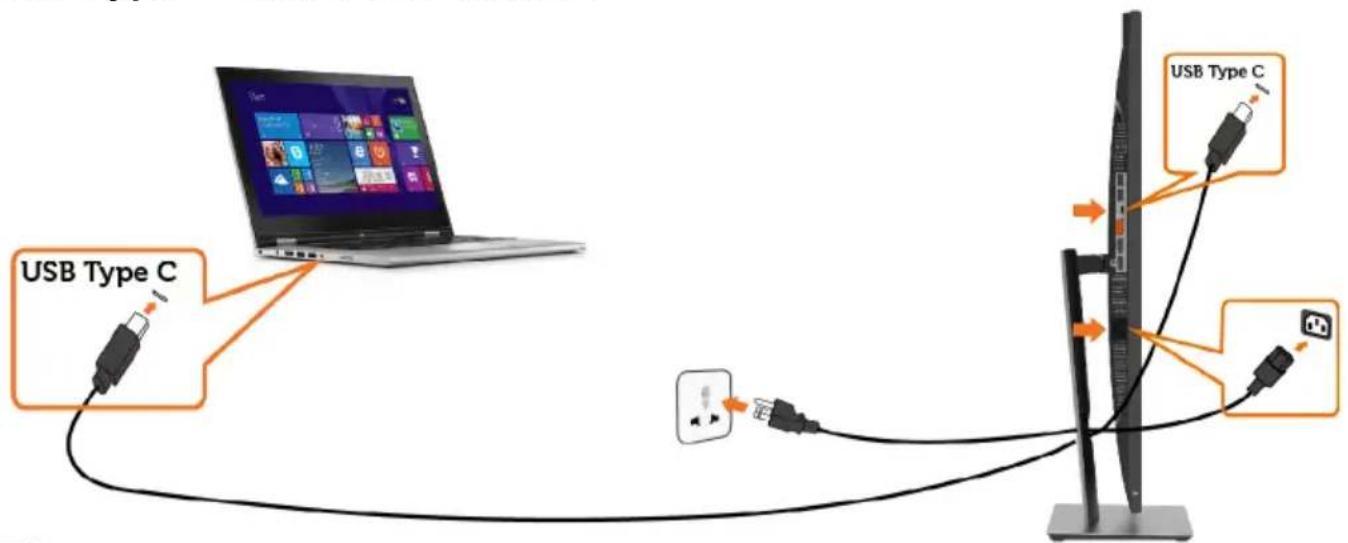

Ihren Monitor anschließen 28

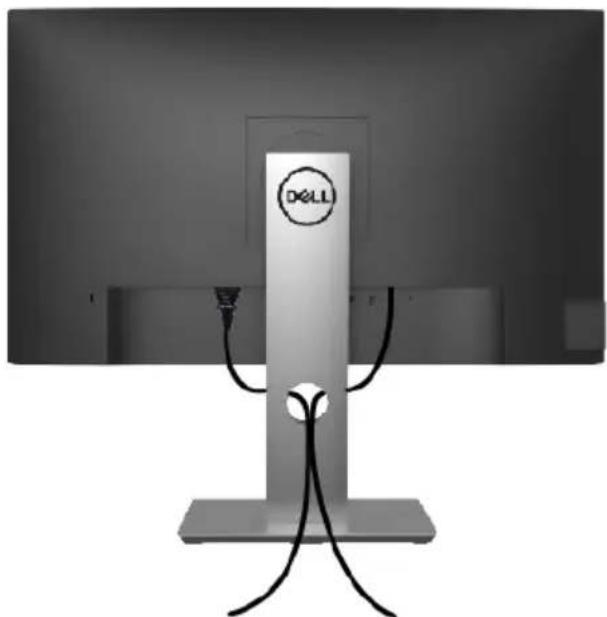

Kabel organisieren 30

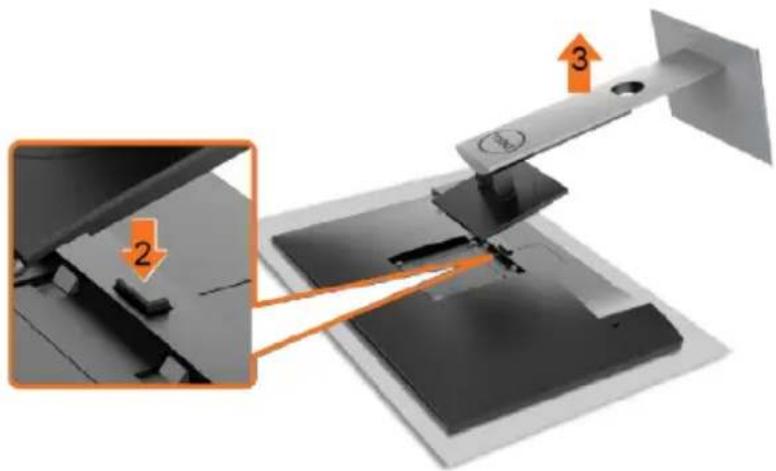

Abnehmen des Monitorständers 31

Wandmontage (optional) 32

Monitor bedienen 33

Einschalten des Monitors 33

Bedienelemente an der Frontblende verwenden. 33

Taste an der-Frontblende. 35

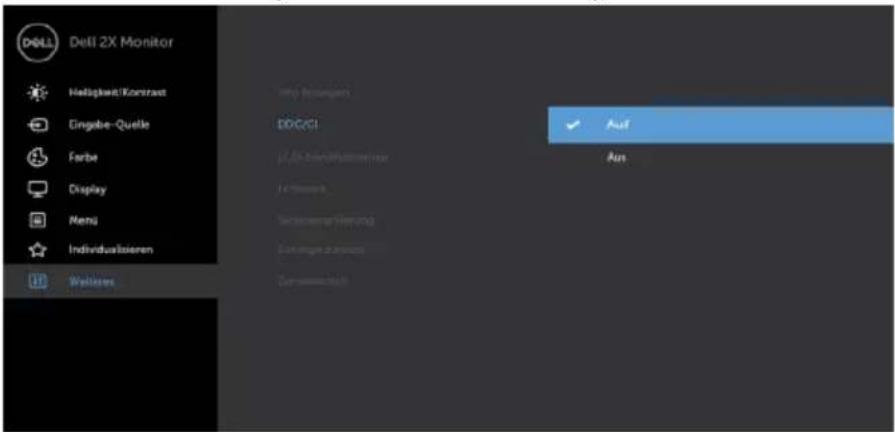

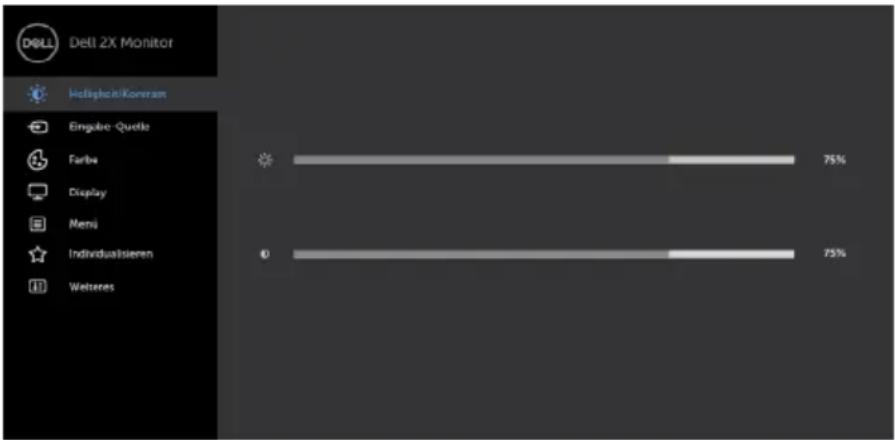

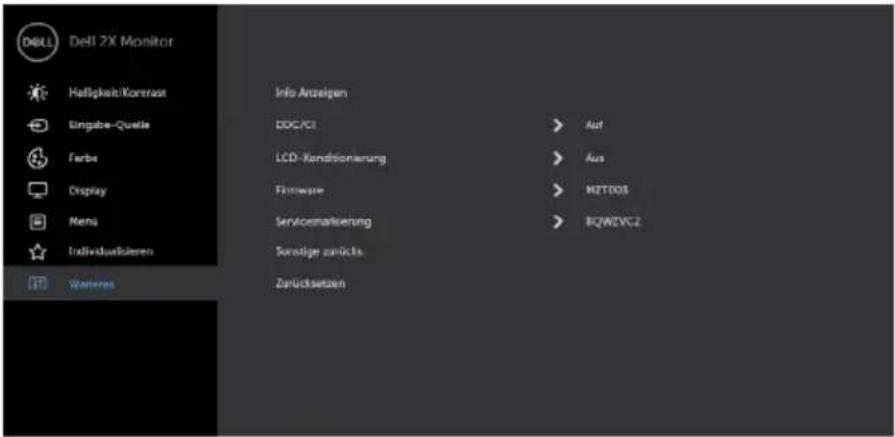

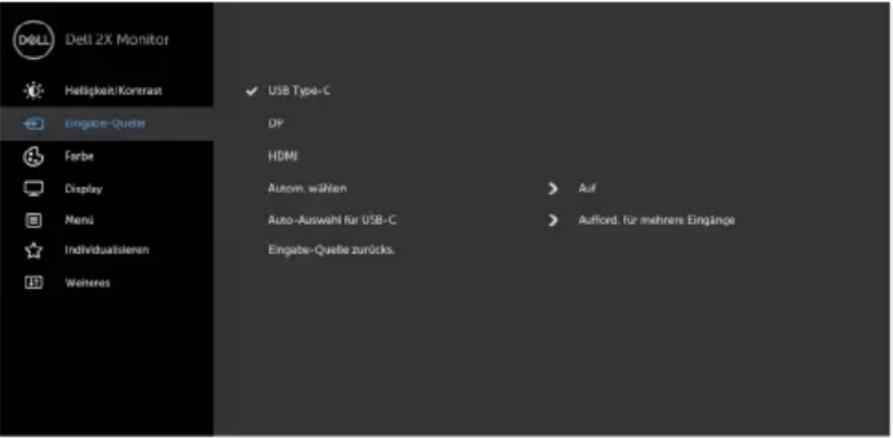

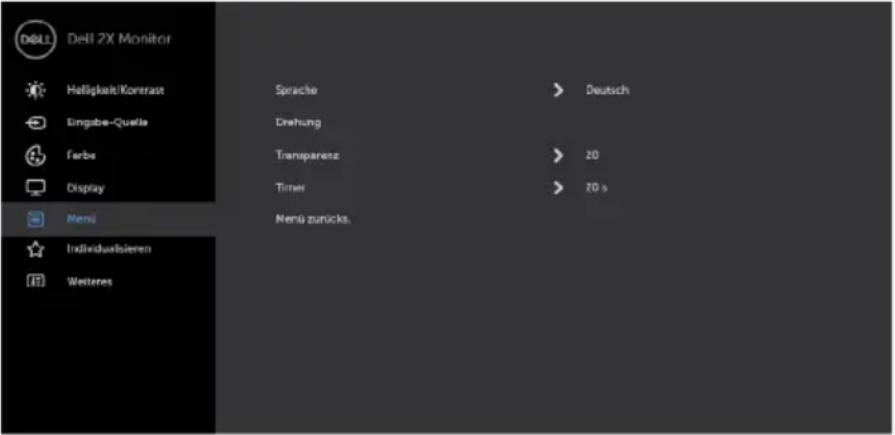

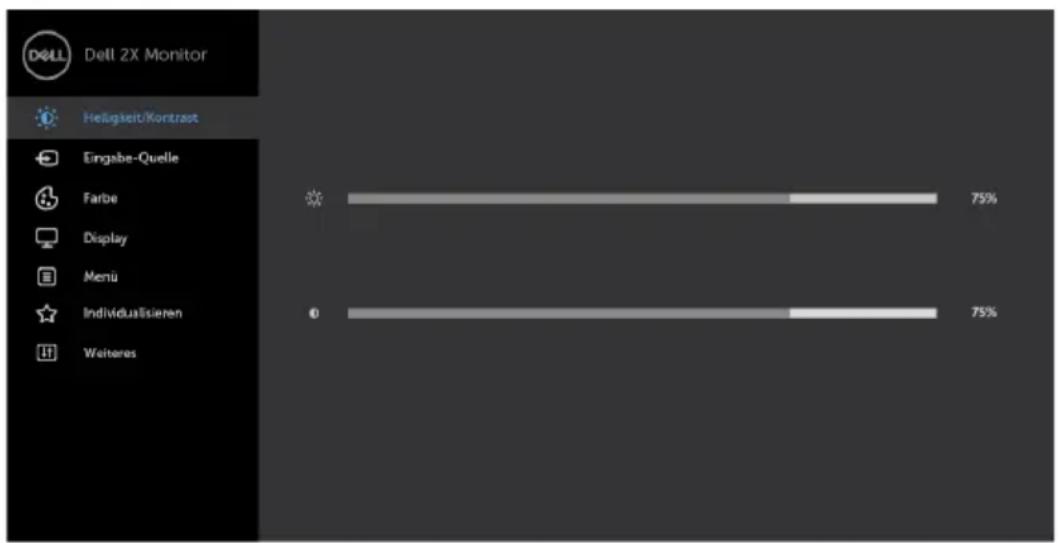

Bildschirmmenü (OSD) verwenden 36

Problemlösung....50

Selbsttest 50

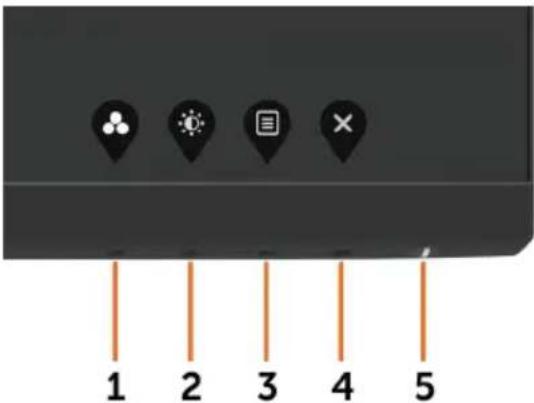

Integrierte Diagnose. 52

Allgemeine Probleme 53

Produktspezifisch 55

USB-Probleme 56

Anhang....57

Sicherheitshinweise 57

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 57

Dell kontaktieren. 57

Einstellen des Monitors 58

Leitfaden für die Wartung 60

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas fehlen sollte.

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

	Monitor
	Ständer
	Standfuß
	Netzkabel (variiert je nach Land)
	USB-Typ-C-Kabel (C zu C)
	DisplayPort-Kabel
	Kabelbinder
	SchnelleinrichtungsanleitungWerkseitiger Kalibrierbericht

Produktmerkmale

Der Dell P2219HC/P2419HC/P2719HC verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

- P2219HC: 54,6 cm (21,5 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.

- P2419HC: 60,5 cm (23,8 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.

- P2719HC: 68,6 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.

• Farbskala von 72%.

- Neigbar, schwenkbar, höhenverstellbar und drehbar.

- Abnehmbarer Ständer und 100 mm VESA- (Video Electronics Standards Association) Montagelöcher für flexible Montagelösungen.

• Digitale Konnektivität mit DisplayPort und HDMI.

• Ausgestattet mit 4 USB-Downstream-Ports.

- Einzelner USB-Typ-C-Anschluss zur Stromversorgung kompatibler Notebooks während des Empfangs von Video- und Datensignalen.

• Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

- Minimieren Sie Augenbeschwerden mit einem flimmerfreien Bildschirm.

- Das von einem Monitor ausgegebene blaue Licht kann Augen dauerhaft schädigen, bspw. Augenermüdung oder digitale Augenbelastung verursachen. Die Funktion ComfortView dient der Reduzierung des vom Monitor ausgegebenen blauen Lichts zur Optimierung des Augenkomforts.

• OSD- (On Screen Display) Einstellungen für problemlose Setup- und Bildschirmoptimierung.
  • Schlitz für Sicherheitsschloss.
• Ständersperre.
• Ein Energiemessgerät zeigt den Energieverbrauch des Monitors in Echtzeit an.
• Arsenfreies Glas und kein Einsatz von Quecksilber nur für den Bildschirm.
  • Standby-Leistung von 0,3 W im Ruhemodus.

Teile und Bedienelemente

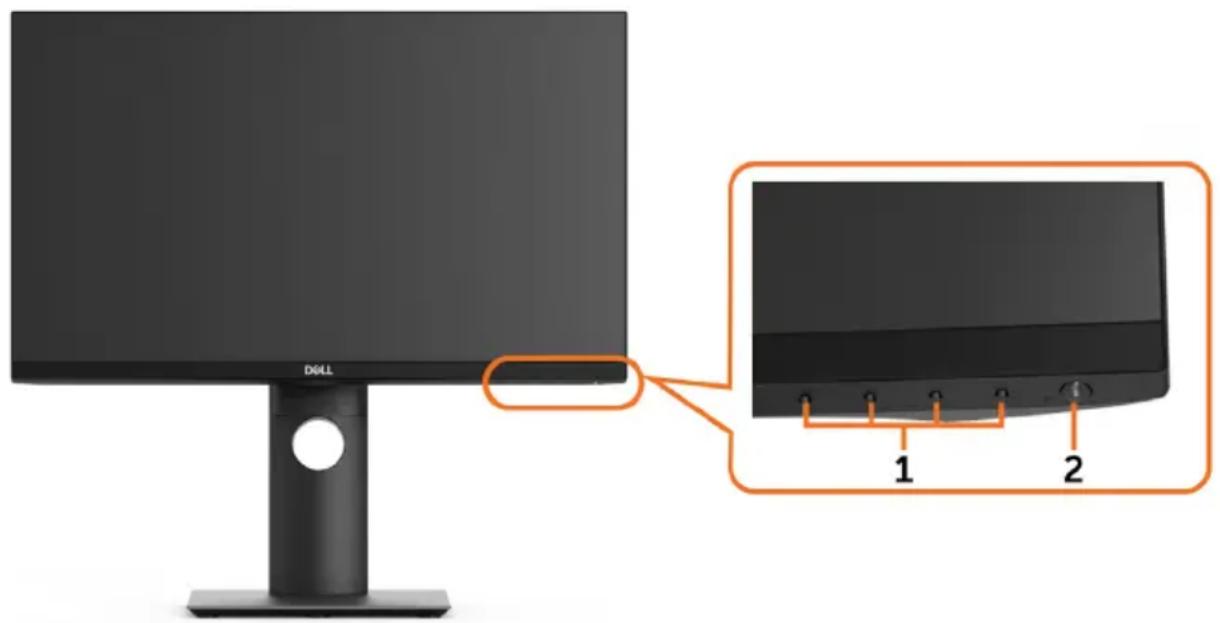

Vorderseite

DOLL 1 2

Nummer Beschreibung
1	Funktionstasten (weitere Einzelheiten finden Sie unter Monitor bedienen)
2	Ein-/Austaste (mit LED-Anzeige)

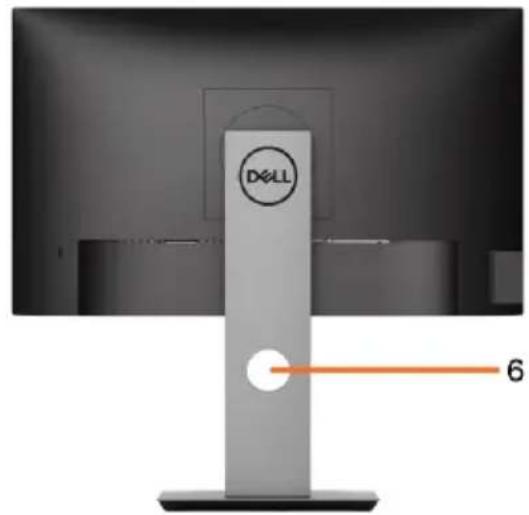

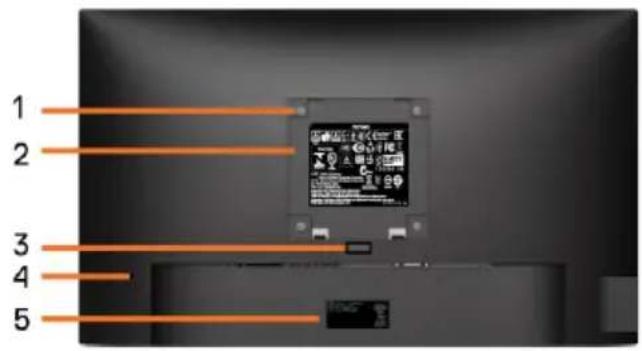

Rückseite

1 2 3 4 5

DOLL 6

Nummer	Beschreibung Verwendung
1 100 mm	x 100 mm VESA-Montagelöcher (unter VESA-Abdeckung)	Wandmontage des Monitors mit VESA-kompatiblem Wandmontageset (100 mm x 100 mm).
2 Richtlinienetikett Listet die amtlichen Zulassungen auf.
3 Ständerfreigabetaste Löst den Ständer vom Monitor.
4 Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss (wird separat verkauft).
5 Barcode, Seriennummer und Service-Kennungsetikett	Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen.
6 Kabelverwaltungsschlitz Organisieren	Sie die Kabel, indem Sie sie durch den Schlitz verlegen.

Ansicht von der Seite

Nummer	Beschreibung Verwendung
1 USB downstream ports (2)		Schließen Sie Ihr USB-Kabel an.HINWEIS: Sie können diesen Anschluss erst nutzen, nachdem Sie das USB-Type-C-Kabel an Computer und USB-Type-C-Anschluss des Monitors angeschlossen haben.

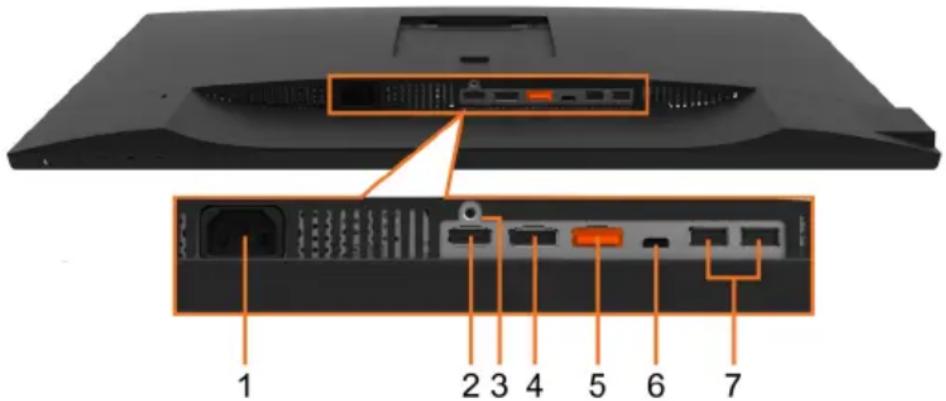

Unterseite

1 2 3 4 5 6 7

Nummer	Beschreibung Verwendung
1	Netzanschluss Für den Anschluss der Monitornetzleitung.

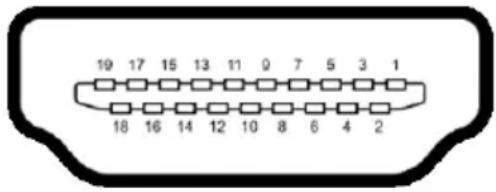

2	HDMI Anschluss Verbinden Sie Ihren Computer per HDMI-Kabel (wird separat verkauft).
3	Ständerverriegelung Befestigen Sie den Ständer mit einer M3 x 6 mm Schraube am Monitor. (Schraube wird nicht mitgeliefert)
4	DP-Anschluss (Eingang) Zum Anschluss des Computer-DP-Kabels.

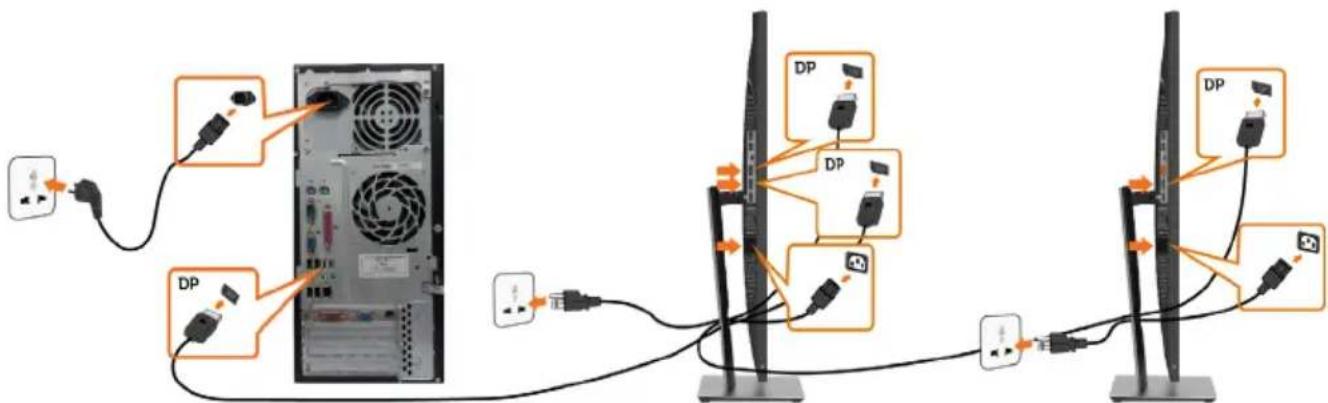

5	DP-Anschluss (Ausgang)	DP-Ausgang für MST- (Multi-Stream Transport) fähige Monitore. Ein DP 1.1-Monitore kann nur als letzter Monitor in der MST-Kette verbunden werden. Beachten Sie zum Aktivieren von MST die Anweisungen im Abschnitt „Monitor für DP MST-Funktion verbinden”.HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

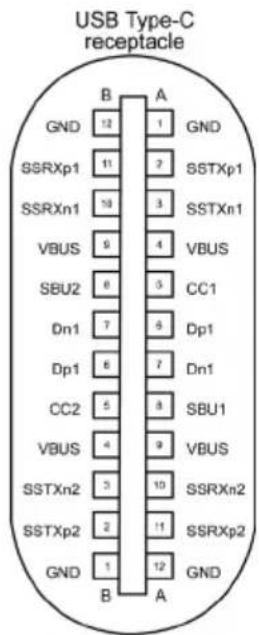

6	USB-Typ-C-Anschluss Der Type-C	C-Anschluss kann zur Verbindung mit dem Host-Gerät verwendet werden. Die max. Datenübertragungsrate von USB 3.1 (Type-C) kann die max. Auflösung der Anzeigetechnologie DisplayPort 1.2 mit 1920 x 1080 bei 60 Hz unterstützen. PD 20 V / 3,25 A, 15 V / 3 A, 9 V / 3 A und 5 V / 3 A.HINWEIS: USB Type-C wird bei Versionen vor Windows 10 nicht unterstützt.

7 USB downstream ports (2)

Schließen Sie Ihr USB-Kabel an. HINWEIS: Sie können diesen Anschluss erst nutzen, nachdem Sie das USB-Type-C-Kabel an Computer und USB-Type-C-Anschluss des Monitors angeschlossen haben.

Technische Daten des Monitors

Modell P2219HC P2419HC
Bildschirmtyp Aktivmatrix	- TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:9
Sichtbares Bild
Diagonal 546,10 mm (21,5 zall) 604,52 mm (23,8 zall)
aktiver Bereich
Horizontal 476,06 mm (18,74 zall) 527,04 mm (20,75 zall)
Vertikal 267,79 mm (10,54 zall) 296,46 mm (11,67 zall)
Fläche 127484,10 mm	^2 (197,60 zall ^2 )	156246,27 mm^2 (242,18 zall^2 )
Pixelabstand	0,248 mm x 0,248 mm	0,275 mm x 0,275 mm
Pixel pro Zoll (PPI)	102	92
Sichtwinkel
Horizontal	178 Grad (typisch)
Vertikal 178 Grad (typisch)
Leuchtdichte	250 cd/m^2 (typisch)
Kontrastverhältnis	1000:1 (typisch)
Bildschirmbeschichtung	Blendschutz mit Härtegrad 3H
Hintergrundbeleuchtung	LED-Kantenlichtsystem
Ansprechzeit (Grau zu Grau)	5 ms (Tempomodus)8 ms (Normalmodus)
Farbtiefe	16,7 Millionen Farben
Farbskala	CIE1931(72 %)HINWEIS: Farbskala (typisch) basiert auf den Teststandards CIE1976 (82 %) und CIE1931 (72 %).
Konnektivität	1 HDMI-Anschluss1 DP-Eingang1 DP-Ausgang1 USB-Type-C-Anschluss2 USB-2.0-Downstream-Anschlüsse (hinten)2 USB-3.0-Downstream-Anschlüsse (seitlich)
Randbreite (Rand des Monitors bis zum aktiven Bereich)	5,62 mm (Oben/Links/rechts)19,99 mm (Unten)	5,38 mm (Oben/Links/rechts)20,31 mm (Unten)
Einstellbarkeit
HöhenverstellbarerStänderNeigungswinkelSchwenkwinkelDrehwinkel	130 mm-5 °/21 °-45 °/45 °-90 °/90 °
Dell Display Manager-(DDM) Kompatibilität	Einfache Anordnungund andere wesentliche Funktionen und Merkmale
Sicherheit Steckplatz für Sicherheitsschloss (Kabelschloss separat erhältlich)
Modell P2719HC
Bildschirmtyp Aktivmatrix	-TFT-LCD
Paneltyp In-Plane-Switching-Technologie
Seitenverhältnis 16:9
Sichtbares Bild
Diagonal 686 mm (27 zall)
aktiver Bereich
Horizontal 597,88 mm (23,54 zall)
Vertikal 336,31 mm (13,24 zall)
Fläche 201073,02 mm	^2 (311,66 zall ^2 )
Pixelabstand 0,3114 mm x 0,3114 mm
Pixel pro Zoll (PPI) 81,59
Sichtwinkel
Horizontal 178 Grad (typisch)
Vertikal 178 Grad (typisch)
Leuchtdichte 300 cd/m ^2 (typisch)
Kontrastverhältnis	1000:1 (typisch)
Bildschirmbeschichtung	Blendschutz mit Härtegrad 3H
Hintergrundbeleuchtung	LED-Kantenlichtsystem
Ansprechzeit (Grau zu Grau)	14 ms (typisch)8 ms (Normalmodus)5 ms (Tempomodus)
Farbtiefe	16,7 Millionen Farben
Farbskala	CIE1931(72 %)HINWEIS: Farbskala (typisch) basiert auf den Teststandards CIE1976 (82 %) und CIE1931 (72 %).
Konnektivität • 1 HDMI-	Anschluss• 1 DP-Eingang• 1 DP-Ausgang• 1 USB-Type-C-Anschluss• 2 USB-2.0-Downstream-Anschlüsse (hinten)• 2 USB-3.0-Downstream-Anschlüsse (seitlich)
Randbreite (Rand des Monitors bis zum aktiven Bereich)	6,0 mm (Oben/Links/rechts)20,7 mm (Unten)
Einstellbarkeit
HöhenverstellbarerStänderNeigungswinkelSchwenkwinkelDrehwinkel	130 mm-5 °/21°-45 °/45°-90 °/90°
Dell Display Manager-(DDM) Kompatibilität	Einfache Anordnungund andere wesentliche Funktionen und Merkmale
Sicherheit Steckplatz für Sicherheitsschloss (Kabelschloss separat erhältlich)

Auflösungsspezifikationen

HorizontalerAbtastbereich	30 kHz – 83 kHz (automatisch)
Vertikaler Abtastbereich 56 Hz – 76 Hz (automatisch)
Max. voreingestellteAuflösung	1920 x 1080 bei 60 Hz
Videoanzeigefunktionen(DP & HDMI Wiedergabe)	480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Voreingestellte Anzeigemodi

Anzeigemodus Horizontale Frequenz (kHz)		Vertikale Frequenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
IBM, 720 x 400 31,5	70,0	28,3 -/+
VESA, 800 x 600	37,9	60,0	40,0	+/+
VESA, 800 x 600	46,9	75,0	49,5	+/+
VESA, 1024 x 768	48,4	60,0	65,0	-/-
VESA, 1024 x 768 60,0	75,0 78,8 +/+

MST-Quellmonitor	Maximale Anzahl an unterstützbaren externen Monitoren
	1920 x 1080/60Hz
1920 x 1080/60Hz	1 (USB Type-C verwenden)3 (DP verwenden)

HINWEIS: Die unterstützte externe Monitorauflösung beträgt maximal nur 1920x1080, 60 Hz.

Elektrische Spezifikationen

Modell	P2219HC/P2419HC
Videoeingangssignale	HDMI 1.4, 600 mV für jede differenzielle Leitung, 100 Ohm Eingangsimpedanz je DifferenzialpaarDisplayPort 1.2, 600 mV für jede differenzielle Leitung, 100 Ohm Eingangsimpedanz e DifferenzialpaarUSB Type-C, 600 mV für jede differenzielle Leitung, 90 Ohm Eingangsimpedanz je Differenzialpaar
Eingangsspannung / Frequenz / Strom	100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1,5 A (typisch)
Einschaltstrom	120 V: 40 A (max.) bei 0 °C (Kaltstart)240 V: 80 A (max.) bei 0 °C (Kaltstart)

Modell	P2719HC
Videoeingangssignale	HDMI 1.4, 600 mV für jede differenzielle Leitung, 100 Ohm Eingangsimpedanz je DifferenzialpaarDisplayPort 1.2, 600 mV für jede differenzielle Leitung, 100 Ohm Eingangsimpedanz e DifferenzialpaarUSB Type-C, 600 mV für jede differenzielle Leitung, 90 Ohm Eingangsimpedanz je Differenzialpaar
Eingangsspannung / Frequenz / Strom	100 – 240 V AC / 50 Hz/60 Hz ± 3 Hz / 1,6 A (typisch)
Einschaltstrom	120 V: 30 A (max.) bei 0 °C (Kaltstart)220 V: 60 A (max.) bei 0 °C (Kaltstart)

Physikalische Eigenschaften

Modell P2219HC P2419HC

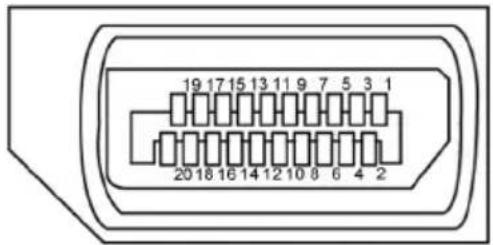

Signalkabeltyp • Digital: DisplayPort, 20-polig• Digital: HDMI, 19-polig• Digital: USB Type-C, 24-polig
Abmessungen (mit Ständer)
Höhe (ausgezogen) 472,04 mm (18,58 zall) 486,11 mm (19,14 zall)
Höhe (zusammengeschoben)	353,42 mm (13,91 zall) 356,11 mm (14,02 zall)
Breite 487,3 mm (19,19 zall) 537,8 mm (21,17 zall)
Tiefe 166,0 mm (6,54 zall) 166,0 mm (6,54 zall)
Abmessungen (ohne Ständer)
Höhe 293,4 mm (11,55 zall) 322,15 mm (12,68 zall)
Breite 487,3 mm (19,19 zall) 537,8 mm (21,17 zall)
Tiefe 41,3 mm (1,63 zall) 42,8 mm (1,69 zall)
Ständerabmessungen
Höhe (ausgezogen) 400,80 mm (15,78 zall) 400,80 mm (15,78 zall)
Höhe (zusammengeschoben)	353,42 mm (13,91 zall) 353,42 mm (13,91 zall)
Breite 206,0 mm (8,11 zall) 206,0 mm (8,11 zall)
Tiefe 166,0 mm (6,54 zall) 166,0 mm (6,54 zall)
Basis 206,0 mm x 166,0 mm (8,11 zall x 6,54 zall)		206,0 mm x 166,0 mm (8,11 zall x 6,54 zall)
Gewicht
Mit Verpackung	6,43 kg (14,18 lb)	7,26 kg (16,01 lb)
Mit Ständereinheit und Kabeln	4,99 kg (11,00 lb) 5,45 kg (12,02 lb)
Ohne Ständereinheit (für eventuelle Wand- oder VESA Montage- ohne Kabel)	3,05 kg (6,72 lb)	3,52 kg (7,76 lb)
Der Ständereinheit 1,64 kg (3,62 lb) 1,65 kg (3,63 lb)
Frontrahmenglanz	2 – 4 (nur Vorderseite)	2 – 4 (nur Vorderseite)

Modell P2719HC
Signalkabeltyp • Digital: DisplayPort, 20-polig• Digital: HDMI, 19-polig• Digital: USB Type-C, 24-polig
Abmessungen (mit Ständer)
Höhe (ausgezogen) 524,3 mm (20,64 zall)
Höhe (zusammengeschoben)	394,3 mm (15,52 zall)
Breite 609,9 mm (24,01 zall)
Tiefe 185,0 mm (7,28 zall)
Abmessungen (ohne Ständer)
Höhe 363,0 mm (14,29 zall)
Breite 609,9 mm (24,01 zall)
Tiefe 42,8 mm (1,69 zall)
Ständerabmessungen
Höhe (ausgezogen) 418,4 mm (16,47 zall)
Höhe (zusammengeschoben)	371,0 mm (14,61 zall)
Breite 245,0 mm (9,65 zall)
Tiefe 185,0 mm (7,28 zall)
Basis 245,0 mm x 185,0 mm (9,65 zall x 7,28 zall)
Gewicht
Mit Verpackung 9,36 kg (20,64 lb)
Mit Ständereinheit und Kabeln	6,94 kg (15,30 lb)
Ohne Ständereinheit (für eventuelle Wand- oder VESA Montage- ohne Kabel)	4,67 kg (10,30 lb)
Der Ständereinheit 1,93 kg (4,25 lb)
Frontrahmenglanz 2 – 4 (nur Vorderseite)

Umweltbezogene Eigenschaften

Modell P2219HC P2419HC
Temperatur
Betrieb 0 °C bis 40 °C (32°F bis 104°F)
Nicht im Betrieb	•Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)•Transport: -20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchte
Betrieb 20% bis 80% (nicht kondensierend)
Nicht im Betrieb	•Lagerung: 10% bis 90 % (nicht kondensierend)•Transport: 10% bis 90 % (nicht kondensierend)
Höhe
Betrieb 5000 m (16404 ft) max.
Nicht im Betrieb 12192 m (40000 ft) max.
Wärmeableitung •403 BTU/h (Maximum)•58 BTU/h (typisch)		•407 BTU/h (Maximum)•62 BTU/h (typisch)
Modell P2719HC
Temperatur
Betrieb 0 °C bis 40 °C (32°F bis 104°F)
Nicht im Betrieb	•Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F)•Transport: -20 °C bis 60 °C (-4 °F bis 140 °F)
Luftfeuchte
Betrieb 20% bis 80% (nicht kondensierend)
Nicht im Betrieb	•Lagerung: 10% bis 90 % (nicht kondensierend)•Transport: 10% bis 90 % (nicht kondensierend)
Höhe
Betrieb 5000 m (16404 ft) max.
Nicht im Betrieb 12192 m (40000 ft) max.
Wärmeableitung •427 BTU/h (Maximum)•89 BTU/h (typisch)

Konformität mit Standards

ENERGY STAR-zertifizierter Monitor	ja
EPEAT EPEAT Gold-registriert in den Vereinigten Staaten. EPEAT-Registrierung variiert je nach Land.Den Registrierungsstatus je nach Land entnehmen Sie bittewww.epeat.net.
TCO-zertifizierteAnzeigegeräte	ja
RoHS-konform ja
BFR/PVC-freier Monitor (mit Ausnahme externer Kabel)	ja

Energieverwaltungsmodi

Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion:

P2219HC

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 118 W	(maximal)**	17 W (typisch)
Energiesparmodus Inaktiv Inaktiv Aus Weiß		(blinkt langsam)	<0,3 W***
Ausgeschaltet -	-	-	Aus <0,3 W

Emergy Star	Stromverbrauch
P_ON	15,57 W
E_TEC	50,59 kWh

P2419HC

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 119 W	(maximal)**	18 W (typisch)
Energiesparmodus Inaktiv Inaktiv Aus Weiß		(blinkt langsam)	<0,3 W***
Ausgeschaltet -	-	-	Aus <0,3 W

Emergy Star	Stromverbrauch
P_ON	16,73 W
E_TEC	54,14 kWh

P2719HC

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv	Weiß 125 W	(maximal)**	26 W (typisch)
Energiesparmodus Inaktiv Inaktiv Aus Weiß		(blinkt langsam)	<0,3 W***
Ausgeschaltet - -	Aus		<0,3 W

Emergy Star	Stromverbrauch
P_ON	16,82 W
E_TEC	52,99 kWh

Das OSD-Menü funktioniert nur im Normalbetrieb. Falls Sie eine Taste im Energiesparmodus-drücken, erscheint folgende Meldung:

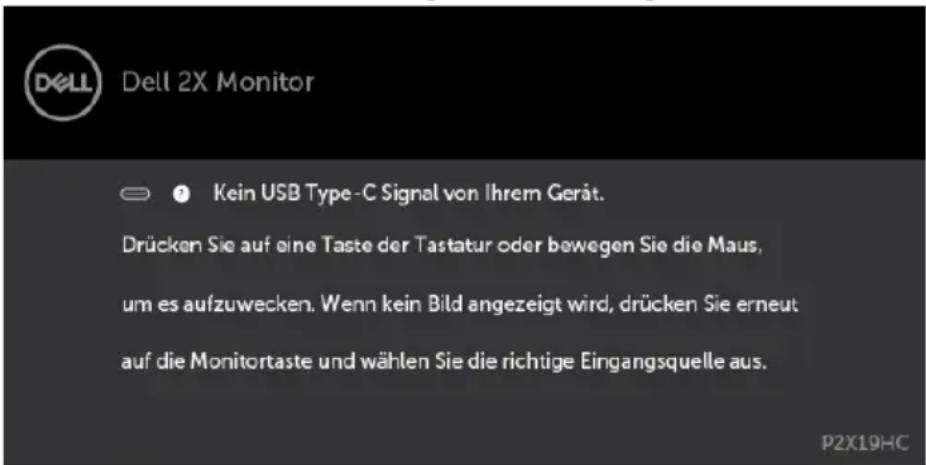

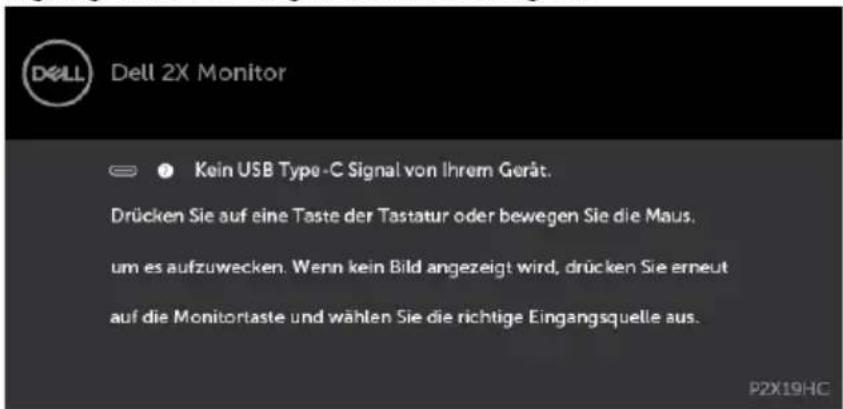

DELL Dell 2X Monitor ● Kein USB Type-C Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. P2X19HC

*Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden, wenn Sie das Netzkabel vom Monitor trennen.

**Maximale Leistungsaufnahme mit maximaler Luminanz.

***Testdaten werden ohne angeschlossenes USB-C-Kabel gemessen.

Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, abweichen und es gibt keine Verpflichtung zur Aktualisierung solcher Informationen. Daher sollte sich der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen im Hinblick auf die Genauigkeit oder Vollständigkeit gemacht.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

HINWEIS: Dieser Monitor ist ENERGY STAR-konform.

HINWEIS:

P_ON : Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 7.0-Version.

E_TEC : Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 7.0-Version.

Pinbelegungen

HDMI-Anschluss

19 17 15 13 11 0 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels
1 TMDS DATA	2+
2 TMDS DATA	2 SHIELD
3 TMDS DATA	2-
4 TMDS DATA	1+
5 TMDS DATA	1 SHIELD
6 TMDS DATA	1-
7 TMDS DATA	0+
8 TMDS DATA	0 SHIELD
9 TMDS DATA	0-
10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK-
13 CEC
14 Reserved (N.C. on device)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Ground
18 +5 V POWER
19 HOT PLUG	DETECT

DP-Anschluss (Eingang)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Hot Plug Detect
19 Re-PWR
20 +3.3 V DP_PWR

DP-Anschluss (Ausgang)

19 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels
1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND
6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 CONFIG1
14 CONFIG2
15 AUX CH(p)
16 GND
17 AUX CH(n)
18 Hot Plug Detect
19 Return
20 DP_PWR

USB Type-C-Anschluss

USB Type-C receptacle GND 12 1 GND SSRXp1 11 2 SSTXp1 SSRXn1 10 3 SSTXn1 V_BUS 9 4 V_BUS SBU2 6 5 CC1 Dn1 7 6 Dp1 Dp1 6 7 Dn1 CC2 5 8 SBU1 V_BUS 4 9 V_BUS SSTXn2 3 10 SSRXn2 SSTXp2 2 11 SSRXp2 GND 1 12 GND B A

Universal Serial Bus (USB) Schnittstelle

Dieser Abschnitt informiert Sie über die USB-Ports an der linken Seite des Monitors. Ihr Computer hat die folgenden USB-Ports:

• 2 Downstream – linke Seite USB 3.0
• 2 Downstream – Unterseite USB 2.0

HINWEIS: Die USB-Ports des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder auf den Energiesparmodus eingestellt ist. Wenn Sie den Monitor aus- und wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossene Peripherie wieder normal funktioniert.

HINWEIS: Dieser Monitor ist mit Super-Speed USB 3.0 und High-Speed USB 2.0 kompatibel.

USB 3.0

Übertragungsgeschwindigkeit Datenrate Stromverbrauch
SuperSpeed 5 Gb/s 4,5 W (max., je Port)
High-Speed 480 Mb/s 4,5 W (max., je Port)
Full-Speed 12 Mb/s 4,5 W (max., je Port)

USB 2.0

Übertragungsgeschwindigkeit Datenrate Stromverbrauch
High-Speed 480 Mb/s 2,5 W (max., je Port)
Full-Speed 12 Mb/s 2,5 W (max., je Port)
Low-Speed 1,5 Mb/s 2,5 W (max., je Port)

USB 2.0 port USB 3.0 port

5 6 7 8 9 1 2 3 4

Pin-Nummer Signalname Pin-Nummer Signalname
1	VCC	1	VBUS
2	DMD	2	D-
3	DPD	3	D+
4 GND	4 GND

Plug-and-Play

Sie können den Monitor an jeden Plug-and-Play-kompatiblen Computer anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich der Computer selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Wenn Sie bei der Einrichtung des Monitors weitere Informationen zur Änderung der Monitoreinstellungen wünschen, beachten Sie bitte Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: http://www.dell.com/support/monitors.

Ständer anbringen

HINWEIS: Der Ständer ist bei Lieferung ab Werk nicht installiert.

HINWEIS: Die folgenden Anweisungen gelten nur für Anbringung des mit Ihrem Monitor gelieferten Ständers. Wenn Sie einen von einer anderen Quelle erworbenen Ständer anbringen, befolgen Sie die bei dem Ständer mitgelieferten Montageanweisungen.

So bringen Sie den Monitorständer an:

1 Entfernen Sie den Ständer anhand der Anweisungen an den Kartonlaschen aus der oberen Polsterung.
2 Setzen Sie die Ständerbasisblöcke vollständig in den Ständerschlitz ein.
3 Heben Sie den Schraubgriff an und drehen Sie die Schraube im Uhrzeigersinn.
4 Klappen Sie den Schraubgriff flach in die Vertiefung, nachdem Sie die Schraube vollständig festgezogen haben.

5 Heben Sie die Abdeckung wie abgebildet an, um den VESA-Bereich zur Ständermontage freizulegen.

6 Bringen Sie die Ständerbaugruppe am Monitor an.

a. Befestigen Sie die beiden Riegel am oberen Teil des Ständers in der Kerbe an der Rückseite des Monitors.

b. Drücken Sie den Ständer nach unten, bis er einrastet.

7 Stellen Sie den Monitor aufrecht hin.

HINWEIS: Heben Sie den Monitor vorsichtig an, damit er Ihnen nicht entgleitet und herunterfällt.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

Neigen, Schwenken

Dank des integrierten Sockels können Sie den Monitor in den komfortabelsten Betrachtungswinkel neigen.

5° 21° 45° 45°

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

Vertikale Verlängerung

HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

DRILL 130 mm DRILL

Monitor drehen

Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Vertikale Ausdehnung) und geneigt (Kippen, Schwenken) sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.

1 2 90° 90° 90° 90°

HINWEIS: Um die Anzeigerotation-Funktion (Querformat/Hochformat) mit Ihrem

Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten

Grafkkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des

Grafkkartentreibers besuchen Sie www.dell.com/support und schauen im

Download-Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat-Anzeigemodus kann die Leistung von Grafk-intensiven

Anwendungen (z. B. 3D-Spielen) nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1 Klicken Sie mit der rechten Maustaste auf das Desktop, wählen Sie Eigenschaften (bei Vista: Anpassen).
2 Wählen Sie das Register Einstellungen, klicken Sie auf Erweitert.
3 Wenn Sie eine ATI-Grafkkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.

Falls Sie eine NVidia-Grafkkarte verwenden, klicken Sie auf das Register NVidia, wählen in der linken Spalte NVDrehung und anschließend die gewünschte Ausrichtung.

Sofern Sie eine Intel®-Grafkkarte verwenden, wählen Sie das Grafkregister Intel, klicken auf Grafkeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafkkarte herunter.

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

So schließen Sie Ihren Monitor an den Computer an:

1 Schalten Sie Ihren Computer aus.
2 Verbinden Sie die HDMI/DP/USB Type-C Kabel vom Monitor mit dem Computer.
3 Schalten Sie Ihren Monitor ein.
4 Wählen Sie die richtige Eingangsquelle im Bildschirmmenü des Monitors und schalten Sie Ihren Computer ein.

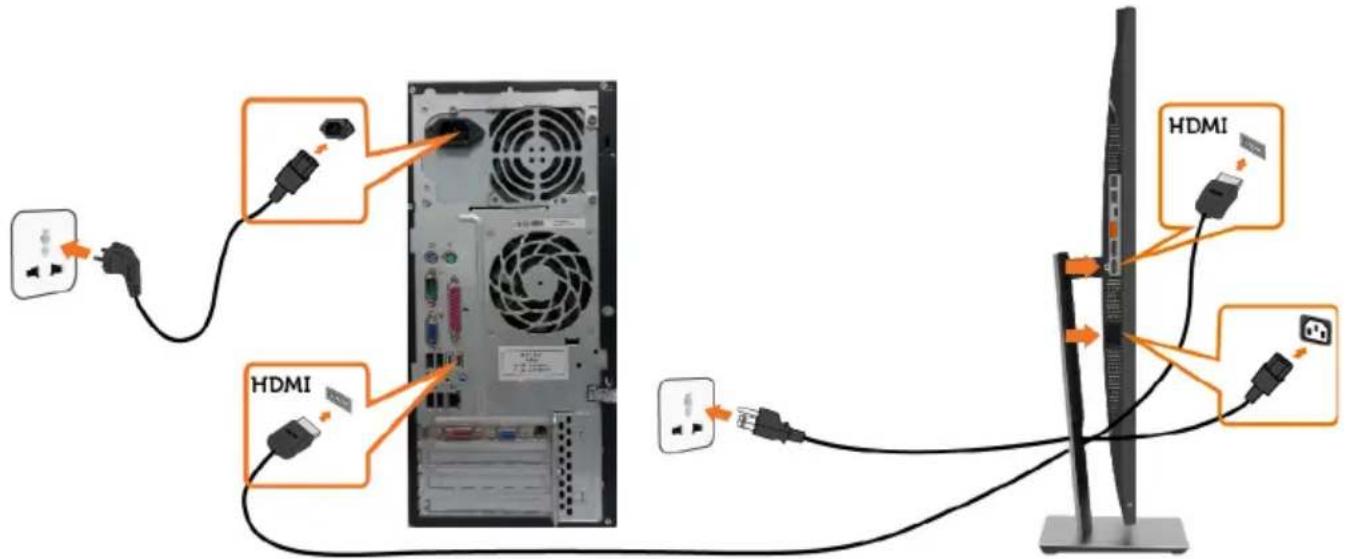

HDMI-Kabel anschließen (optional)

Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport)

HINWEIS: unterstützt die DP-MST-Funktion. Damit Sie diese Funktion nutzen können, muss Ihre PC-Grafikkarte entsprechend zertifiziert sein: DP1.2 mit MST-Option.

HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

HINWEIS: Wenn DP-Eingang und DP-Ausgang erstmalig mit einem PC und sekundären Monitor verbunden werden, wird MST automatisch aktiviert.

USB Type-C-Kabel anschließen

USB Type C USB Type C

HINWEIS:

1 Unterstützt mit DP 1.2 alternierenden USB-Typ-C-Modus, DP 1.1 wird nicht unterstützt.
2 Unterstützt USB-PD- (Power Delivery) Profile bis 65 W(20V/3,25A).
3 Wenn Ihr Notebook > 65 W(20V/3,25A) für den Betrieb benötigt und der Akku erschöpft ist, lässt es sich mit P2219HC/P2419HC/P2719HC USB PD möglicherweise nicht einschalten oder aufladen.

Kabel organisieren

Organisieren Sie nach Anschluss aller erforderlichen Kabel an Ihrem Monitor und Computer (beachten Sie zum Kabelanschluss Ihren Monitor anschließen) diese wie oben gezeigt.

Abnehmen des Monitorständers

ACHTUNG: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen.

HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation.

So entfernen Sie den Ständer:

1 Legen Sie den Monitor auf ein weiches Tuch oder Kissen.

2 Halten Sie die Ständerfreigabetaste gedrückt.

3 Heben Sie den Ständer vom Monitor ab.

HINWEIS: Bringen Sie den Monitor mit M4 x 10 mm Schrauben am Wandmontage-Bausatz an.

Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontage-Bausatz beigelegt sind.

1 Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, flachen Tisch.
2 Entfernen Sie den Ständer.
3 Entfernen Sie die vier Schrauben, die die Kunststoffabdeckung festhalten, mit einem Phillips-Kreuzschlitzschraubendreher.
4 Befestigen Sie die Montagehalterung vom-Wandmontageset am Monitor
5 Montieren Sie den Monitor gemäß den Anweisungen, die dem Montageset beigelegt sind, an der Wand.

HINWEIS: Zur Nutzung mit UL- oder CSA-gelisteter Wandhalterung mit einer minimalen Belastbarkeit von 3,05 kg (P2219HC)/3,52 kg (P2419HC)/4,67 kg (P2719HC).

Einschalten des Monitors

Drücken Sie auf die Waste, um den Monitor einzuschalten.

Bedienelemente an der Frontblende verwenden

Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes die Bedientasten an der Vorderseite des Monitors. Bei Nutzung dieser Einstelltasten zeigt ein OSD bei Änderung die entsprechenden numerischen Werte der Eigenschaften an.

1 2 3 4 5

Taste an der -Frontblende Beschreibung
1		Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
	Schnelltaste: Voreinstellungsmodi
2		Mit dieser Taste erhalten Sie direkten Zugriff auf das Menü „Helligkeit / Kontrast“.
	Schnelltaste: Helligkeit / Kontrast
3		Verwenden Sie diese Taste zum Einblendendes Bildschirmmenüs und zum Auswählen derMenüoptionen.Siehe Menüsystem aufrufen.
	Menü
4		Verwenden Sie diese Taste zum Zurückkehren zumHauptmenü bzw. zum Verlassen des Hauptmenüs.
	Verlassen
5		Mit der Ein/Aus schalten Sie den Monitor ein undaus.Die weiße LED zeigt an, dass der Monitoreingeschaltet und voll funktionsfähig ist.
	Ein/Aus (mitBetriebsanzeige)	Eine glühende weiße LED zeigt den DPMS-Energiesparmodus an.

Taste an der-Frontblende

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

1 2 3

Taste an der -Frontblende Beschreibung

1			Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü.
	Aufwärts	Abwärts
2			Bestätigen Sie Ihre Auswahl mit der OK-Taste.
	OK
3			Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.
	Zurück

Bildschirmmenü (OSD) verwenden

Menüsystem aufrufen

HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird.

1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die

-Taste.

2 Bewegen Sie sich mit den Tasten und Zwischen den Optionen. Wenn Sie von einem Symbolen zum anderen springen, wird der Optionsname hervorgehoben.

3 Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste > oder

oder

4 Wählen Sie mit ⬆- und ▼lasten den gewünschten Parameter aus.

5 Drücken Sie zum Aufrufen des Schiebereglers die ▶-Taste, nehmen Sie dann Ihre Änderungen mit der Taste ▶ oder ▼ entsprechend den Anzeigen im Menü vor.

6 Mit Ⓧ zum vorherigen Menü zurückkehren, mit √hnehmen und zum vorherigen Menü zurü ckkehren.

Symbol Menü und Untermenüs

Helligkeit / Kontrast

Beschreibung

Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.

Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100).

Drücken Sie zum Erhöhen der Helligkeit die > -Taste. Drücken Sie zum Verringern der Helligkeit die < -Taste.

HINWEIS: Die manuelle Einstellung der Helligkeit ist deaktiviert, wenn der dynamische Kontrast eingeschaltet ist.

Kontrast Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.

Mit > erhöhen Sie den Kontrast, mit <erringern Sie den Kontrast (von 0 bis 100).

Der Kontrast passt das Verhältnis zwischen Dunkelheit und Helligkeit am Monitor an.

Symbol	Menü und Untermenüs	Beschreibung
	Eingangsquelle	Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor verbunden sein können.
	USB Typ C	Wählen Sie den Eingang USB Typ C, wenn Sie den USB-Typ-C-Anschluss benutzen.Wählen Sie mit > die USB-Typ-C-Eingangsquelle.
	DP	Wählen Sie den DP-Eingang, wenn Sie den analogen Anschluss DP (DisplayPort) verwenden.Drücken Sie zur Auswahl der DP-Eingangsquelle >.
	HDMI Wählen	Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden.Drücken Sie zur Auswahl derHDMI-Eingangsquelle >.
	Auto-Auswahl	Wählen Sie mit > die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.
	Auto-Auswahl für USB-C	Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C auf:Aufford. für mehrere Eingänge: Immer Meldung Wechsel zu USB-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen sollJa: Der Monitor wechselt, ohne zu fragen, immer zu USB-C-Video, wenn USB-C verbunden ist.Nein: Der Monitor wechselt NICHT automatisch von einem anderen verfügbaren Eingang zu USB-C-Video.

USB Typ C	Wählen Sie den Eingang USB Typ C, wenn Sie den USB-Typ-C-Anschluss benutzen.Wählen Sie mitdie USB-Typ-C-Eingangsquelle.
DP	Wählen Sie den DP-Eingang, wenn Sie den analogen Anschluss DP (DisplayPort) verwenden.Drücken Sie zur Auswahl der DP-Eingangsquelle.
HDMI Wählen	Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden.Drücken Sie zur Auswahl derHDMI-Eingangsquelle.

Auto-Auswahl

Wählen Sie mit die Option Auto-Wahl, damit der Monitor verfügbare Eingangsquellen scannt.

Auto-Auswahl für USB-C

Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C auf:• Aufford. für mehrere Eingänge: Immer Meldung Wechsel zu USB-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll• Ja: Der Monitor wechselt, ohne zu fragen, immer zu USB-C-Video, wenn USB-C verbunden ist.• Nein: Der Monitor wechselt NICHT automatisch von einem anderen verfügbaren Eingang zu USB-C-Video.

Symbol Menü und Untermenüs	Beschreibung
Eingangsquellestellungenzurücksetzen	Setzt die Eingangsquellestellungen auf die werkseitigen Standards zurück.

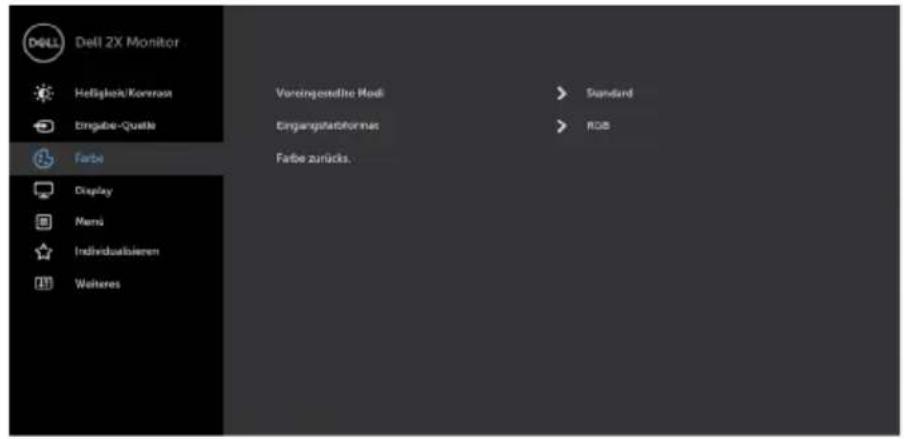

Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an.

DELL Dell 2X Monitor Helligloch/Kemron Eingabe-Quelle Farbe Display Mens Individualisierten Weiteres Vorengesteho Modi Eingangstarformes Farbe zurücks. Standard RGB

Symbol Menü und Untermenüs

Voreing- estellter Modus

Beschreibung

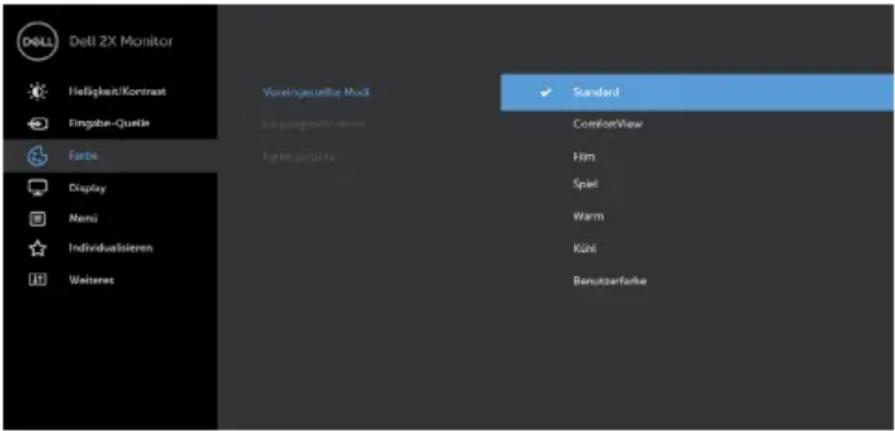

Durch Auswahl von Voreingestellte Modi können Sie in der Liste zwischen Standard, ComfortView, Film, Spiel, Warm, Kühl und Benutzerfarbe wählen.

D&LL Dell 2X Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Nami Individualistieren Weiteres Vorheingesuelle Modi Einlagenstrahlungen Farbe ausländs Standard ComfortView Film Spiel Warm Kölf Benutzerfarbe

• Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus.
• ComfortView: Verringert die Intensität des vom Bildschirm ausgegebenen blauen Lichts für eine komfortablere Betrachtung.
  HINWEIS: Zur Reduzierung der Gefahr von Augenbelastung und Nacken-/Arm-/Rücken-/Schulterschmerzen aufgrund langfristiger Computerarbeit sollten Sie:
• Den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt aufstellen.
• Regelmäßige und häufige Pausen machen, bspw.
  • allé zwei Stunden 20 Minuten lang.
• Während der Pausen von Ihrem Bildschirm wegsehen und mindestens 20 Sekunden lang ein 6 Meter entferntes Objekt fokussieren.
• Während der Pausen Dehnübungen zur Entspannung von Nacken/arm/Rücken/Schultern machen.
  • Film: Lädt die für Filme geeigneten Farbeinstellungen.
• Spiel: Lädt die für die meisten Gaming-Anwendungen geeigneten Farbeinstellungen.
• Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.
• Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.
• Angepasste Farbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Anpassen der Rot-, Grün- und Blauwerte die Tasten und sind erstellen Ihren eigenen voreingestellten Farbmodus.

Symbol Menü und Untermenüs	Beschreibung

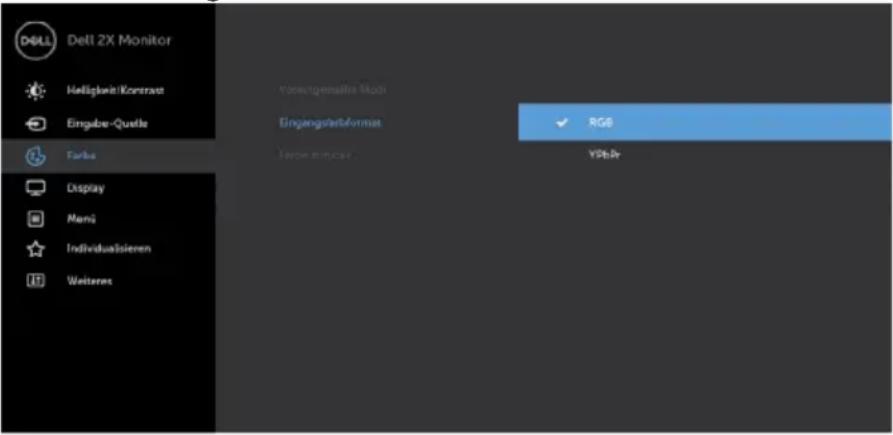

Eingangs-farbformat	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, falls Ihr Monitor über das HDMI-Kabel mit einem Computer (oder DVD-Player) verbunden ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
Farbton	Passen Sie den Farbton mit und zwischen „0“ und „100“ an.HINWEIS: Die Farbton-Einstellung ist nur in den Modi Film und Spiel verfügbar.
Sättigung	Passen Sie die Sättigung mit und zwischen „0“ und „100“ an.HINWEIS: Die Sättigung-Einstellung ist nur in den Modi Film und Spiel verfügbar.
Farbeinstellungenzurücksetzen	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

Symbol	Menü und Untermenüs	Beschreibung

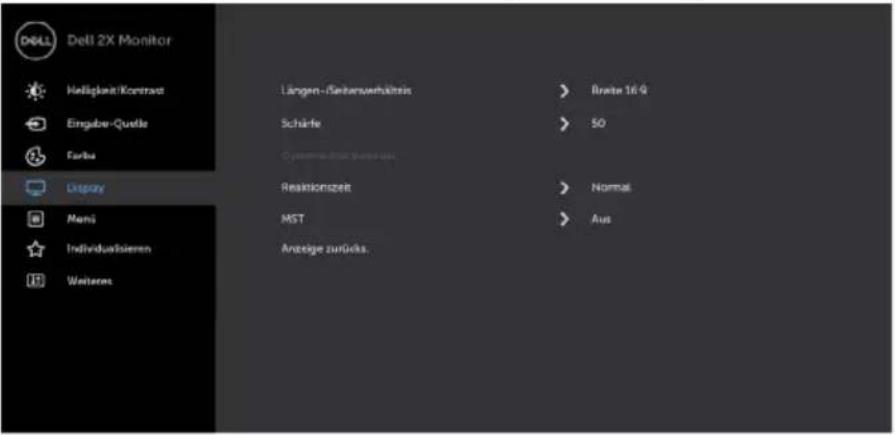

	Anzeige	Passen Sie das Bild über die Anzeigeeinstellungen an.
	Seitenve-rhältnis	Passen Sie das Seitenverhältnis aufBreite 16:9, 4:3 oder 5:4 an.
	SchärfeLässt das Bild schärfer oder weicher aussehen.Passen Sie die Schärfe mit ▲ oder ▼vischen „0“ und „100“ an.
	Dynam-ischer Kontrast	Hiermit können Sie die Kontraststufe für eine schärfere und detailliertere Bildqualität erhöhen.Drücken Sie die Taste ▶, um Dynamischer Kontrast auf “Ein” oder “Aus” zu setzen.HINWEIS:Nur für den voreingestellten ModusSpielundFilm.HINWEIS:Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt haben.
	AnsprechzeitHiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen.
	MST DP Multi Stream Transport, EIN-Schalten aktiviert MST (DP-Ausgang), AUS-Schalten deaktiviert die MST-Funktion.HINWEIS:Wenn DP/USB-C-Upstream-Kabel und DP-Downstream-Kabel verbunden sind, stellt der Monitor MST automatisch auf Ein ein. Dies erfolgt nach der Werksrücksetzung oder Displayrücksetzung nur einmal.
	Anzeigeein-stellungenzurücks-etzen	Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück.

Seitenve-rhältnis	Passen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 an.
Schärfe Lässt das Bild schärfer oder weicher aussehen.Passen Sie die Schärfe mitodervischen „0“ und „100“ an.
Dynam-ischerKontrast	Hiermit können Sie die Kontraststufe für eine schärfere und detailliertere Bildqualität erhöhen.Drücken Sie die Taste, um Dynamischer Kontrast auf “Ein“ oder “Aus“ zu setzen.HINWEIS:Nur für den voreingestellten Modus Spiel und Film.HINWEIS:Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt haben.
Ansprechzeit Hiermit können Sie die Reaktionszeit auf Normal oder Schnell setzen.
MST DP Multi Stream Transport, EIN-Schalten aktiviert MST (DP-Ausgang), AUS-Schalten deaktiviert die MST-Funktion.HINWEIS:Wenn DP/USB-C-Upstream-Kabel und DP-Downstream-Kabel verbunden sind, stellt der Monitor MST automatisch auf Ein ein. Dies erfolgt nach der Werksrücksetzung oder Displayrücksetzung nur einmal.
Anzeigeein-stellungenzurücks-etzen	Setzt die Anzeigeeinstellungen auf die werkseitigen Standards zurück.

Symbol	Menü und Untermenüs	Beschreibung
[YG7]	Menü	Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw.
	Sprache	Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
	Drehung	Dreht das OSD um 0/90/270 Grad.Sie können das Menü entsprechend Ihrer Bildschirmdrehung anpassen.
	Transparenz	Wählen Sie diese Option, um die Menütransparenz mitund√ einzustellen (min. 0% / max. 100%).
	Timer OSD-Zeitüberschreitung:	Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.Passen Sie den Schieberegler mit√ und√ in 1-Sekunden-Schritten auf 5 bis 60 Sekunden an.
	Menüeins -tellungen zurücksetzen	Setzt die Menüeinstellungen auf die werkseitigen Standards zurück.

Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein.Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
Drehung Dreht das OSD um 0/90/270 Grad.Sie können das Menü entsprechend Ihrer Bildschirmdrehung anpassen.
Transparenz	Wählen Sie diese Option, um die Menütransparenz mit und einzustellen (min. 0% / max. 100%).
Timer OSD-Zeitüberschreitung:Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.Passen Sie den Schieberegler mit und 1-Sekunden-Schritten auf 5 bis 60 Sekunden an.
Menüeins -tellungen zurücksetzen	Setzt die Menüeinstellungen auf die werkseitigen Standards zurück.

Symbol Menü und Untermenüs Beschreibung

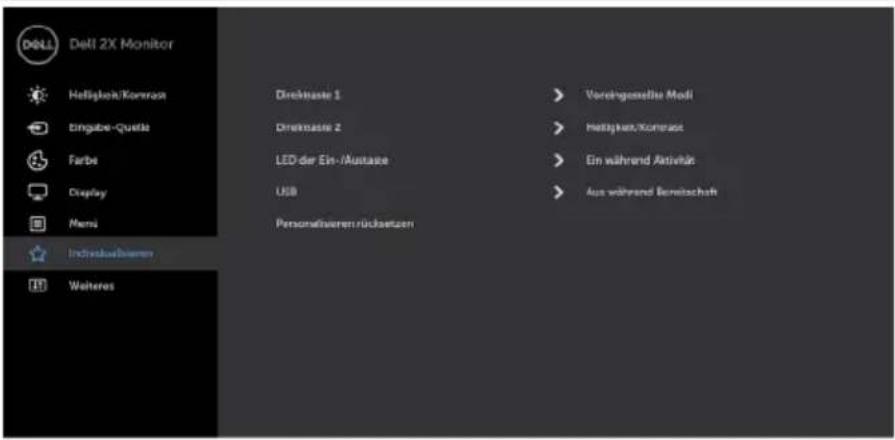

Anpassen

Dell 2X Monitor Helligkeit/Kornerast Eingabe-Queta Farbe Display Mens Individuelleren Welteres Direktaste 1 Direktaste 2 LED der Ein-/Austase USB Personalisieren rücksatzen Vereingenselte Modi Helligkeit/Kornerast Ein während Aktivänz Aus während Bereitschaft

Schnelltaste 1	Stellen Sie die Schnelltaste 1 auf Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis oder Drehung ein.
Schnelltaste 2	Stellen Sie die Schnelltaste 2 auf Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis oder Drehung ein.
Ein-/Austaste-LED	Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Energiesparen.
USB	Ermöglicht Ihnen das Aktivieren oder Deaktivieren der USB-Ladefunktion, während sich der Monitor im Bereitschaftsmodus befindet.HINWEIS: USB ein/aus im Bereitschaftsmodus ist nur verfügbar, wenn das USB-Type-C-Kabel nicht angeschlossen ist. Diese Option wird ausgegraut, wenn das USB-Type-C-Kabel angeschlossen ist.
Anpassung zurücksetzen	Setzt Tastenkombinationen und die LED der Ein-/Austaste auf die Werksstandards zurück.

Symbol Menü und Untermenüs

Beschreibung

Sonstiges

DBLL Dell 2X Monitor Hallpkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/PCI > Auf Farbe LCD-Kondsonierung > Aus Display Firmware > MZTOOS Menu Servicemarkierung > EQNEVC2 Individualzuflöchen Sonstige zürücks. Zurücksetzen

Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option.

Info anzeigen

Zeigt die aktuellen Monitoreinstellungen.

DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Aus. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.

Dell 2X Monitor Heliagkeit/Kontrast Eingabe-Quelle Farbe Display Menu Individualisierten Wetlistes With passengers DDG/CI Auf Aus

Symbol Menü und Untermenüs	Beschreibung

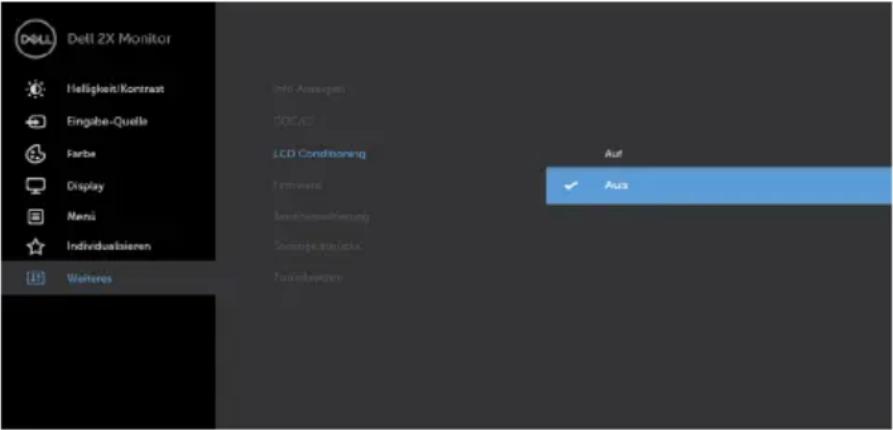

LCD-Behandlung	Hilft bei der Reduzierung schwacher Geisterbilder.Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten des Vorgangs Ein.
Firmware Firmware-Version.
Service-Tag Zeigt das Service-Tag. Das Service-Tag ist ein eindeutiger alphanumerischer Identifikator, der Dell die Identifikation von Produktspezifikationen und den Zugriff auf Garantieinformationen ermöglichtHinweis: Die Servicekennzeichnung ist auch auf ein Etikett an der Rückseite der Abdeckung gedruckt.
Sonstige Einstellungen zurücksetzen	Stellt sonstige Einstellungen, wie DDC/CI, auf die werksseitigen Standards zurück.
Werkseins -tellungen	Setzt alle Bildschirmmenüeinstellungen auf die werksseitigen Standards zurück.

HINWEIS: In diesem Monitor ist eine Funktion zur automatischen Kalibrierung der Helligkeit integriert, um den LED-Alterungsprozess auszugleichen.

OSD-Warnmeldungen

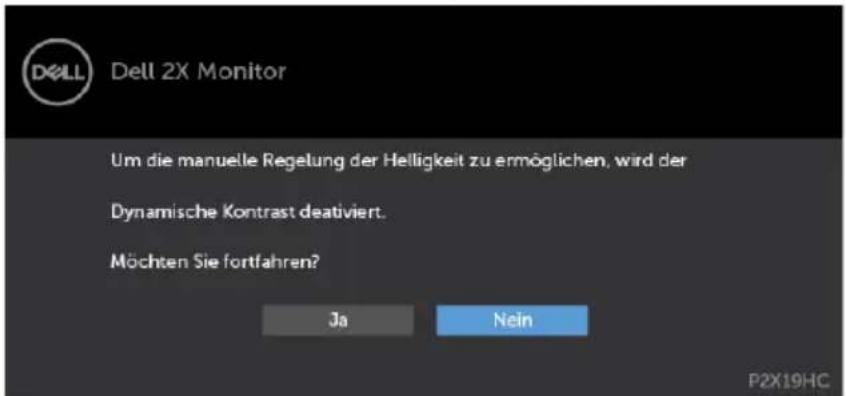

Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert.

Dell 2X Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein P2X19HC

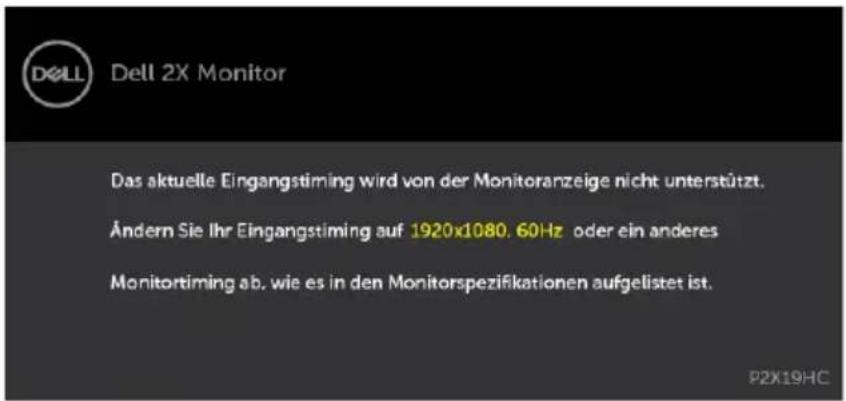

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung:

Dell 2X Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080. 60Hz oder ein anderes Monitortirming ab, wie es in den Monitorspezifikationen aufgelistet ist. P2X19HC

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1920 x 1080.

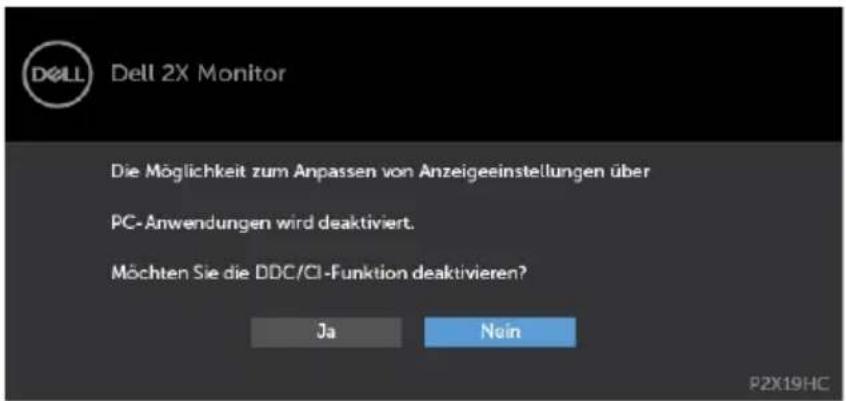

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird.

Dell 2X Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Noin P2X19HC

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

DELL Dell 2X Monitor Energiesparen aktivieren. P2X19HC

Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das OSD Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen:

Dell 2X Monitor ● Kein USB Type -C Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus. um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. P2X19HC

Falls HDMI, DP oder USB Type-C-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt.

Dell 2X Monitor ● Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

oder

DELL 2X Monitor ● Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

oder

Dell 2X Monitor ● Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

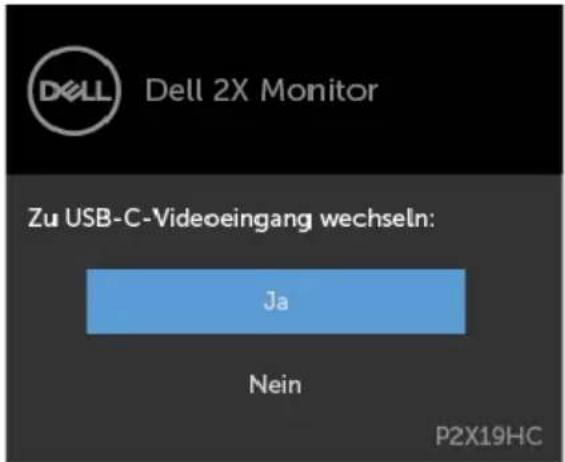

Während die Option Auto-Auswahl für USB-C auf Aufforderung für mehrere Eingänge eingestellt ist, erscheint folgende Meldung, wenn der Monitor aktuell das Video von DP/HDMI zeigt und der Nutzer das USB-C-Kabel an ein Notebook/Telefon anschließt, das den DP-Alternate-Modus unterstützt.

Dell 2X Monitor Zu USB-C-Videoingang wechseln: Ja Nein P2X19HC

Siehe Problemlösung für weitere Informationen.

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1 Schalten Sie Computer und Monitor aus.
2 Ziehen Sie das Monitorkabel von der Rückseite des Computers ab. Damit der Selbsttest richtig abläuft, entfernen Sie das digitale (weißer Anschluss) und das analoge (blauer Anschluss) von der Rückseite des Computers, sofern angeschlossen
3 Schalten Sie den Monitor ein.

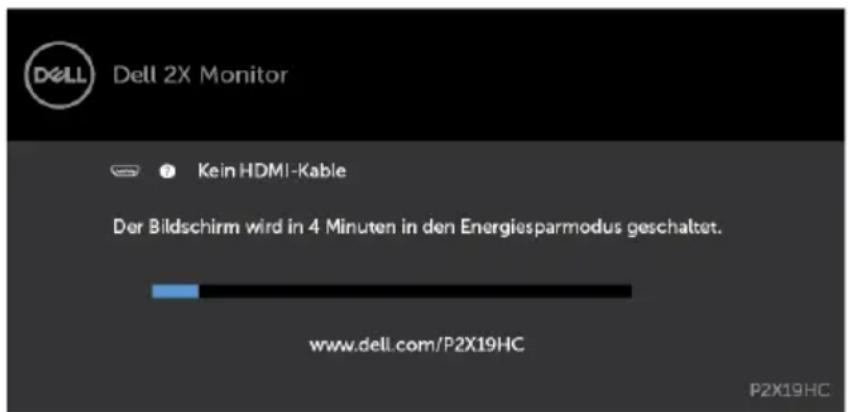

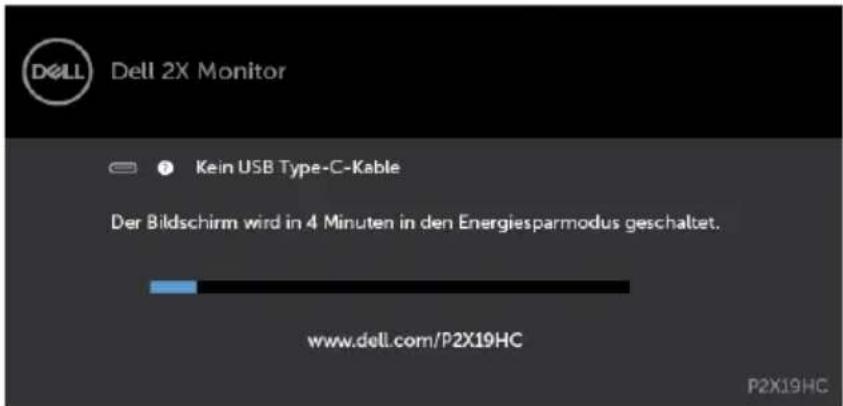

Das schwebende Dialogfenster sollte auf dem Bildschirm (vor schwarzem Hintergrund) erscheinen, wenn der Monitor kein Videosignal erkennen kann und richtig funktioniert. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm.

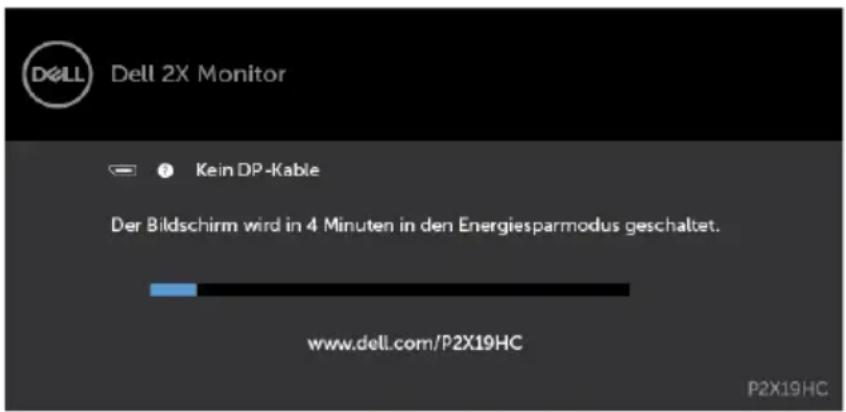

Dell 2X Monitor ● Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

oder

DELL 2X Monitor ● Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

oder

DELL 2X Monitor ● Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/P2X19HC P2X19HC

4 Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

5 Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4 5

So führen Sie die integrierte Diagnose durch:

1 Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2 Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3 Halten Sie Taste 1 für 5 Sekunden gedrückt. Ein grauer Bildschirm erscheint.
4 Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5 Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot.
6 Untersuchen Sie den Bildschirm auf Abweichungen.
7 Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige.

Der Test ist abgeschlossen, sobald der weiße Bildschirm erscheint. Um den Vorgang zu beenden, drücken Sie erneut Taste 1.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome	Was Sie bemerken	Korrekturvorschläge
Kein Video/Betriebs-LED aus	Kein Bild •	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste vollständig hinunterzudrücken.Stellen Sie sicher, dass über das MenüEingangsquelle die richtigeEingangsquelle ausgewählt ist.
Kein Video/Betriebs-LED ein	Kein Bild oder keine Helligkeit	Erhöhen Sie die Helligkeit und den Kontrast über das OSD-Menü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über die TasteEingangsquellenauswahldie richtigeEingangsquelle ausgewählt ist.
Fehlende Pixel	Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Helle Punkte auf dem LCD-Bildschirm	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:http://www.dell.com/support/monitors.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Sicherheitsprobleme	Sichtbare Anzeichen von Rauch oder Funken	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Monitor-störungen trete746.A0A02.0001n nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe	Farbloses Bild	Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe	Bildfarbenicht gut	Ändern Sie je nach Anwendung die Einstellungen der voreingestellten Modi im OSD-Menü Farbe.Stellen Sie die R/G/B-Werte unter Anpassen ein.Farbe im OSD-Menü Farbe.Ändern Sie das Eingangsfarbformat unter Erweiterte Einstellungen im OSD auf PC-RGB oder YPbPr ab.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Einschwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Verwenden Sie die Energieverwaltung, damit sich der Monitor bei Nichtbenutzung ausschaltet (weitere Informationen finden Sie unter Energiesparmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.

Produktspezifisch

Spezifische Symptome	Was Sie bemerken	Korrekturvorschläge
Bild ist zu klein Bild ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus		Prüfen Sie die Seitenverhältnis-Einstellung im OSD Anzeigeeinstellungen.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Die Monitoreinstellungen können mit den Tasten an der Frontblende nicht angepasst werden	Das OSD-Menü erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen das Netzkabel und schließen es wieder an; schalten Sie den Monitor wieder ein.
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, Licht leuchtet weiß.	Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm aus.	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.Führen Sie die integrierte Diagnose aus.
Kein Bild bei Verwendung einer USB-Typ-C-Verbindung mit dem PC oder Notebook.	Leeranzeige • Stellen Sie sicher, dass die USB-Typ-C-Schnittstelle von PC oder Notebook den Alternate Mode DP1.2 unterstützt.Die USB-Typ-C-Schnittstelle von PC oder Notebook unterstützt den Alternate Mode DP1.2 nicht.
Keine Aufladung bei Verwendung einer USB-Typ-C-Verbindung mit dem Notebook.	Keine Aufladung • Stellen Sie sicher, ob das Notebook eine Ladeleistung von >65 W benötigt.Das Notebook benötigt eine Ladeleistung von >65 W.

USB-Probleme

Spezifische Symptome	Was Sie bemerken	Korrekturvorschläge
USB-Schnittstelle funktioniert nicht	USB-Peripheriegeräte funktionieren nicht	Vergewissern Sie sich, dass der Monitor EINGESCHALTET ist.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Schalten Sie den Monitor aus und wieder ein.Starten Sie den Computer neu.Manche USB-Geräte wie externe Festplatten benötigen eine kräftigere Stromversorgung; schließen Sie das entsprechende Gerät direkt an den Computer an.
Super-Speed-USB 3.0-Schnittstelle ist langsam.	Super-Speed-USB 3.0-Peripherie arbeitet langsam oder gar nicht	Vergewissern Sie sich, dass Ihr Computer USB 3.0-kompatibel ist.Einige Computer haben USB 3.0-, USB 2.0- und USB 1.1-Ports. Vergewissern Sie sich, dass der richtige USB-Port verwendet wird.Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an.Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an.Starten Sie den Computer neu.
Kabellose USB-Peripherie funktioniert nicht, wenn ein USB 3.0-Gerät angeschlossen ist	Kabellose USB-Peripherie reagiert langsam oder nur bei geringerer Entfernung zwischen dem Gerät und seinem Empfänger	Erhöhen Sie den Abstand zwischen USB 3.0-Peripherie und kabellosem USB-Empfänger.Positionieren Sie Ihren kabellosen USB-Empfänger so nah wie möglich an der kabellosen USB-Peripherie.Positionieren Sie den kabellosen USB-Empfänger über ein USB-Verlängerungskabel so weit wie möglich vom USB 3.0-Port entfernt.

Sicherheitshinweise

Bei Monitoren mit Hochglanzblende ist bei der Aufstellung darauf zu achten, dass der Monitor keine störenden Reflexionen durch Umgebungslicht und helle Flächenverursacht.

⚠️ WARNUNG: Der Einsatz von Bedienelementen, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann Stromschlag, elektrische und/oder mechanische Gefahren auslösen.

Weitere Sicherheitshinweise finden Sie unter den Informationen zur Sicherheit, Umwelt und zu den behördlichen Vorschriften (SERI).

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So erhalten Sie Online-Kundendienstinhalte zu einem Monitor:

Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell-Mitarbeiter aus den Bereichen Verkauf, technischer Support und Kundendienst:

1 Besuchen Sie www.dell.com/support.
2 Verifizieren Sie Ihr Land oder Ihre Region im Dropdownmenü Land/Region wählen unten links auf der Seite.
3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land.
4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.
5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist.

Einstellen des Monitors

Einstellung der Anzeigeauflösung auf 1920 x 1080 (Maximum)

Stellen Sie zur Erzielung bester Leistung die Anzeigelösung auf 1920 x 1080 Pixel ein, indem Sie die nachstehenden Schritte befolgen:

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen.
2 Wählen Sie das Bildschirmauflösung.
3 Klicken Sie auf die Dropdownliste der Bildschirmauflösung und wählen Sie 1920 x 1080.
4 Klicken Sie auf OK.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf die Auswahlliste der Bildschirmauflösung, wählen Sie 1920 x 1080.
4 Klicken Sie auf Übernehmen.

Ist die empfohlene Auflösung nicht als Option aufgelistet, müssen Sie eventuell Ihren Grafiktreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendete Computersystem beschreibt, und durchlaufen Sie die vorgegebenen Schritte.

Dell-Computer

1 Rufen Sie http://www.dell.com/support/ auf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Kein Dell-Computer

Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1:

1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen.
2 Rechtsklicken Sie auf den Desktop und wählen Eigenschaften.
3 Wählen Sie das Einstellungen-Register.
4 Wählen Sie Erweitert.
5 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
6 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.AMD.com oder http://www.NVIDIA.com).
7 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x1080 einzustellen.

Unter Windows 10:

1 Rechtsklicken Sie auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2 Klicken Sie auf Erweiterte Anzeigeeinstellungen.
3 Klicken Sie auf Eigenschaften der Grafikkarte.
4 Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, AMD, Intel etc.).
5 Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.AMD.com oder http://www.NVIDIA.com).
6 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich bitte an den Hersteller Ihres Computers oder ziehen Sie den Kauf einer Grafikkarte in Betracht, die die Videoauflösung unterstützt.

Leitfaden für die Wartung

Ihren Monitor reinigen

⚠️ WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen.

ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, warmen Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.
