BEDIENUNGSANLEITUNG S2719H DELL

Hinweis, Achtung und Warnung

HINWEIS: Ein Hinweis zeigt wichtige Informationen an, die Ihnen helfen können, ein besseres Verständnis von Ihrem Computer zu erlangen.

ACHTUNG: Achtung zeigt mögliche Hardwareschäden und Datenverluste an, falls Anweisungen nicht befolgt werden.

WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an.

Änderungen der Informationen in diesem Dokument sind vorbehalten. © 2018 Dell Inc. Alle Rechte vorbehalten.

Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt.

In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft. Corporation in den Vereinigten Staaten und/oder anderen Ländern, Intel ist eine eingetragene Marke der Intel Corporation in den Vereinigten Staaten und anderen Ländern; und ATI ist eine Marke der Advanced Micro Devices, Inc. ENERGY STAR ist eine eingetragene Marke der U.S. Environmental Protection Agency. Als ENERGY STAR-Partner hat Dell Inc. bestimmt, dass dieses Produkt die ENERGY STAR-Richtlinien für Energieeffizienz erfüllt.

Weitere in diesem Dokument verwendete Marken und Markennamen beziehen sich entweder auf Unternehmen, die diese Marken und Namen für sich beanspruchen, oder deren Produkte. Die Dell Inc. verzichtet auf proprietäre Interessen an Marken und Markennamen, die nicht ihr Eigentum sind.

Inhalt

Über Ihren Monitor .... 5

Lieferumfang....5

Produktmerkmale....6

Übersicht über Einzelteile und Bedienelemente 7

Technische Daten des Monitors....10

Plug-and-Play-Fähigkeit 19

Qualität des LCD-Monitors und Pixelrichtlinie....19

Wartungsanweisungen....19

Ihren Monitor einrichten....20

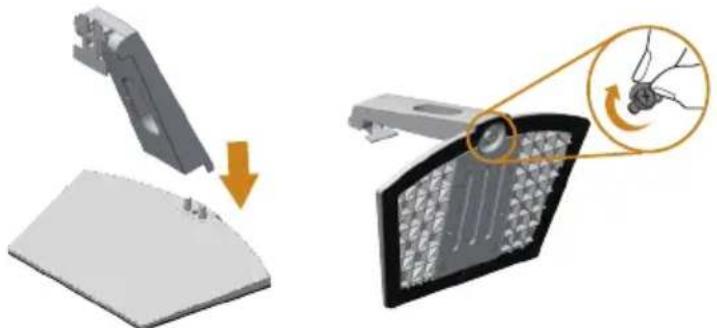

Ständer anschließen 20

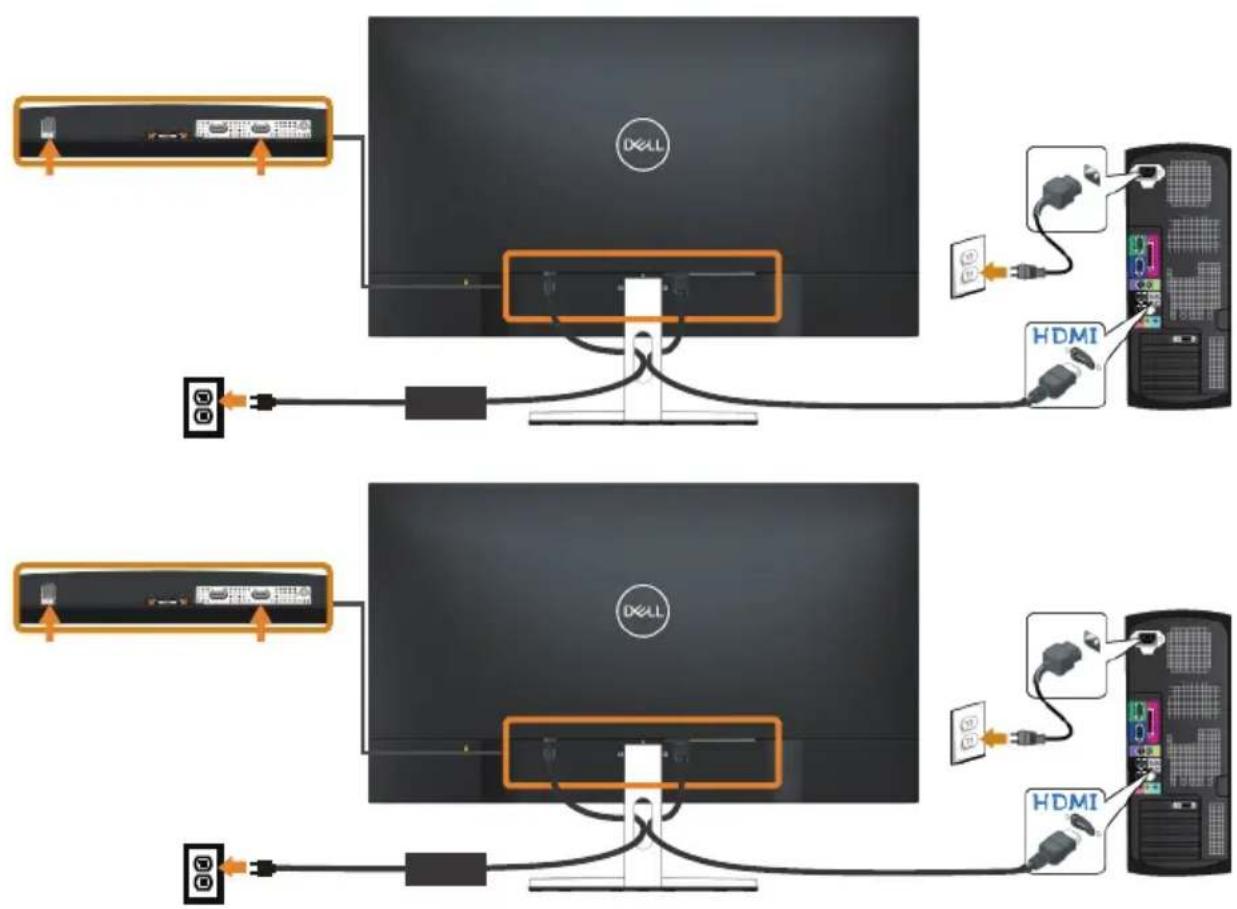

Ihren Monitor anschließen......22

Kabel organisieren....23

Ständer entfernen....23

Ihren Monitor bedienen 25

Monitor einschalten 25

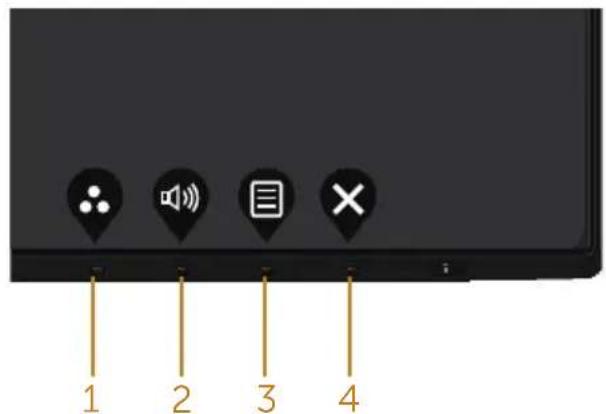

Steuertasten verwenden 25

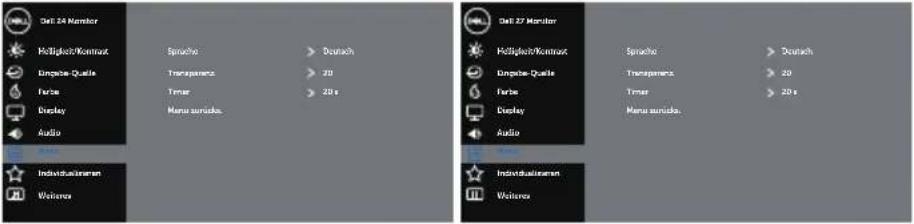

Bildschirmmenü (OSD) verwenden 28

Ihren Monitor einrichten....37

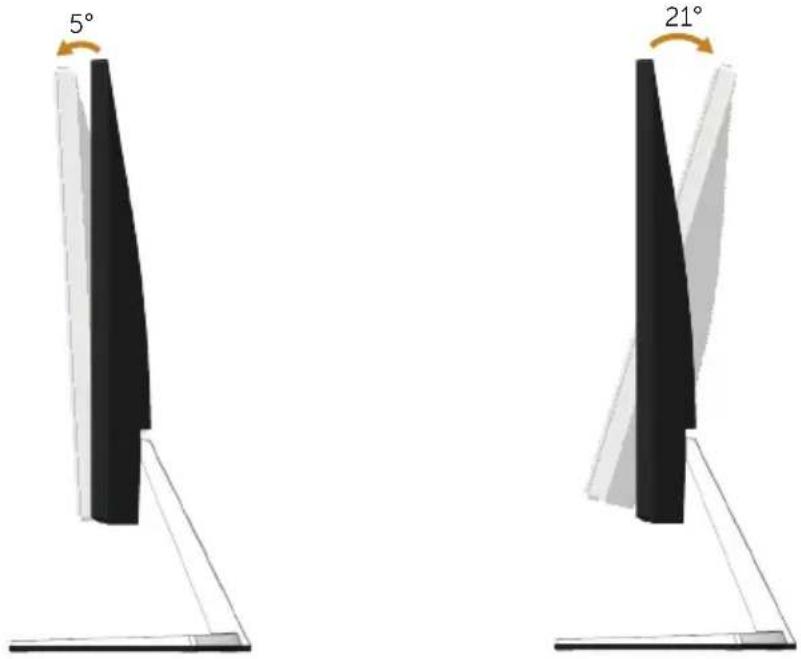

Neigungswinkel anpassen....39

Problemlösung....40

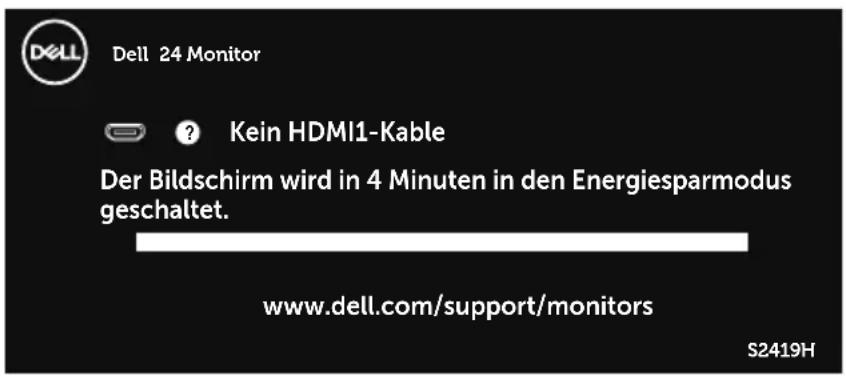

Selbsttest 40

Integrierte Diagnose 41

Allgemeine Probleme....42

Produktspezifische Probleme 44

Anhang 45

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien 45

Dell kontaktieren 45

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte, erhalten Sie hier weitere Informationen: Dell kontaktieren.

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

HINWEIS: Zur Aufstellung mit einem anderer Ständer beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

		• Monitor
		• Ständer
		• Standfuß
		• Netzkabel (variiert je nach Land)
		• Netzteil
		HDMI-Kabel
		SchnelleinrichtungsanleitungSicherheits- und Richtlinien-informationen

Produktmerkmale

Der Dell-Flachbildschirm Dell S2419H/S2419HN/S2419NX/S2719H/S2719HN/S2719NX verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

• S2419H/S2419HN/S2419NX: 60,47 cm sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.
• S2719H/S2719HN/S2719NX: 68,6 cm sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.
  • Randloser Monitor.
• Großer Betrachtungswinkel für Betrachtung aus sitzender oder stehender Position, oder in seitlicher Bewegung.
  • HDMI-Konnektivität vereinfachen die Verbindung mit alten und neuen Systemen.
  • S2419H/S2719H: Integrierter Lautsprecher (5 W) x 2
• Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.
• On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung.
• Energy Saver-Funktion für Konformität mit Energy Star-Richtlinien.
  • Schlitz für Sicherheitsschloss.
  • TCO-zertifiziertes Display.
• BFR-/PVC-reduziert (Leiterplatten bestehen aus BFR-/PVC-freien Schichtstoffen.)
• Arsenfreies Glas und quecksilberfrei (nur für Panel).
  • Hohes dynamisches Kontrastverhältnis (8.000.000:1).
  • Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus).
• Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an.
• Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm und der ComfortView-Funktion zur Minimierung der Blaulichtemission.

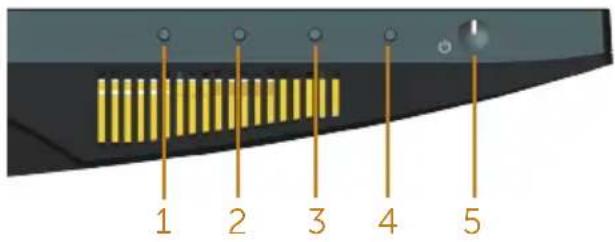

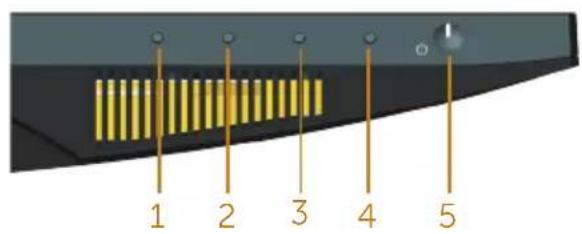

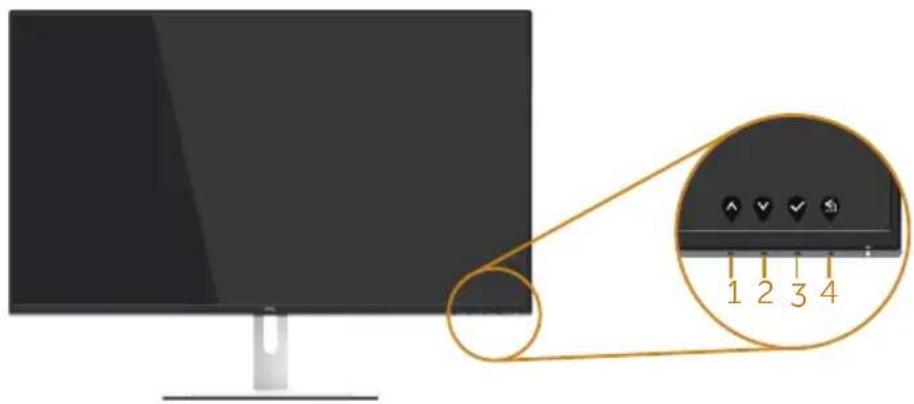

Übersicht über Einzelteile und Bedienelemente Vorderseite

Nummer Beschreibung

1 Funktionstasten (für weitere Informationen siehe Ihren Monitor bedienen)

2 Netz ein/aus-Taste

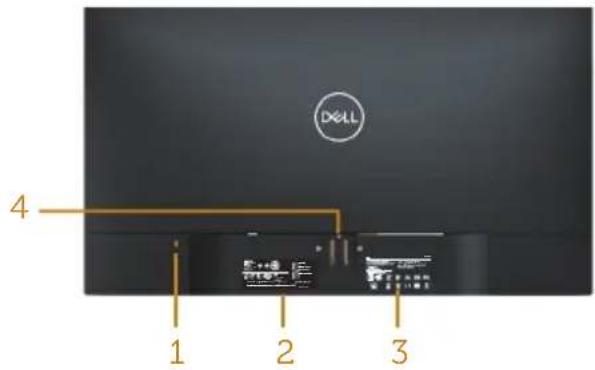

Rückseite

Dell 1 2 3 4

DELL 5

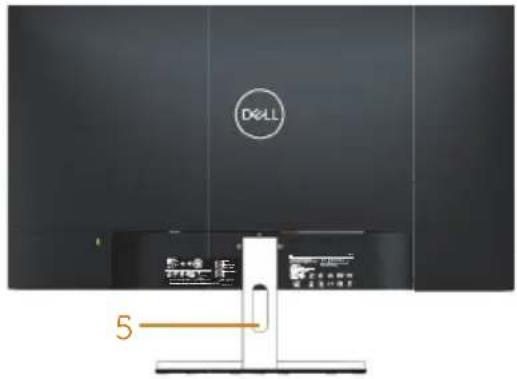

Rückseite mit Monitorständer

Nummer Beschreibung Verwendung
1	Schlitz für Sicherheitsschloss	Sichert den Monitor mit einem Sicherheitsschloss (Sicherheitsschloss nicht inbegriffen).
2	Richtlinienetikett (mit Barcode-Seriennummer und Serviceaufkleber)	Listet die amtlichen Zulassungen auf. Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Das Service-Tag wird von Dell für das Garantie- und Kundendienstmanagement verwendet und enthält Angaben zum Basissystem.
3	Regulatorische Informationen eingraviert.	Listet die amtlichen Zulassungen auf.
4	Ständerfreigabetaste Löst den Ständer vom Monitor.
5	Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.

Ansicht von der Seite

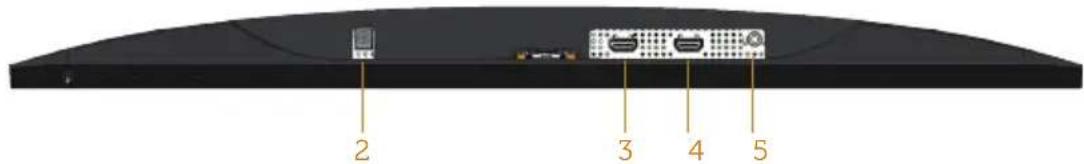

Unterseite ohne Monitorständer (S2419H/S2719H)

2 3 4 5

Unterseite ohne Monitorständer (S2419HN/S2419NX/S2719HN/S2719NX)

Nummer Beschreibung Verwendung
1 Lautsprecher Lautsprecher
2 Netzteilanschluss Zum Anschließen des Monitornetzkabels über ein 12-V-Gleichspannungsnetzteil.
3 HDMI1-Port Zum Anschließen Ihres Computers per HDMI-Kabel.
4 HDMI2-Port Zum Anschließen Ihres Computers per HDMI-Kabel.
5 Audio-Line-Ausgang Zum Anschließen an externe Lautsprecher (optional erhältlich)*

* Kopfhörer werden am Audio-Line-Ausgangsanschluss nicht unterstützt.

Technische Daten des Monitors

Modell S2419H/S2419HN/	S2419NX	S2719H/S2719HN/S2719NX
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching
Sichtbares Bild
Diagonal	604,70 mm	686,00 mm
Horizontal (aktiver Bereich)	527,04 mm	597,89 mm
Vertical (aktiver Bereich)	296,46 mm	336,31 mm
Bereich	1.562,46 cm^2	2.010,76 cm^2
Pixelabstand 0,2745 mm 0,3114 mm
Pixel pro Zoll (PPI) 92 81
Blickwinkel 178° (vertical) typisch	178° (horizontal) typisch	178° (vertical) typisch
		178° (horizontal) typisch
Helligkeit 250 cd/ m^2 (typisch)	250 cd/ m^2 (typisch)
Kontrastverhältnis 1000 zu 1 (typisch)	8.000.000 zu 1 (dynamischer Kontrast)	1000 zu 1 (typisch)8.000.000 zu 1 (dynamischer Kontrast)
Bildschirmbeschichtung Geringe Trübung mit Härte von 3H
Hintergrundbeleuchtung	Edge-Lit-LED-System
Reaktionszeit	5 ms typisch (grau zu grau)
Farbtiefe	16,7 Millionen Farben
Farbskala CIE 1976 (84 %), CIE 1931 (72 %), > 99 % sRGB
Dell Display Manager-Kompatibilität	Ja
Konnektivität	2 x HDMI 1.4 (HDCP)
Randbreite (Rand des Monitors zum aktiven Bereich)	5,3 mm (Oberseite)5,3 mm (Links/Rechts)8,3 mm (Unterseite)	6,7 mm (Oberseite)6,8 mm (Links/Rechts)8,4 mm (Unterseite)
Sicherheit	Sicherheitssteckplatz (Kabelschloss separat erhältlich)
Einstellbarkeit	Neigungswinkel (5 °/21 °)

Auflösungsspezifikationen

Modell S2419H/S2419HN/	S2419NX	S2719H/S2719HN/S2719NX
Horizontaler Abtastbereich 31 kHz bis 83 kHz (automatisch)		31 kHz bis 83 kHz (automatisch)
Vertikaler Abtastbereich 56 Hz bis 76 Hz (automatisch)		56 Hz bis 76 Hz (automatisch)
Maximal voreingestellte Auflösung	1920 x 1080 bei 60 Hz für den HDMI-1.4- (HDCP) Port.	1920 x 1080 bei 60 Hz für den HDMI-1.4- (HDCP) Port.

Unterstützte Videomodi

Modell S2419H/S2419HN/	S2419NX	S2719H/S2719HN/ S2719NX
Videoanzeigefähigkeiten (HDMI)	480p, 480i, 576p, 720p, 1080p, 576i, 1080i	480p, 480i, 576p, 720p, 1080p, 576i, 1080i

Voreingestellte Anzeigemodi

S2419H/S2419HN/S2419NX/S2719H/S2719HN/S2719NX

Anzeigemodus Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeluhr (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480 37,5	75,0 31,5 -/-
VESA, 800 x 600	37,9	60,3	40,0
VESA, 800 x 600	46,9	75,0	49,5
VESA, 1024 x 768	48,4	60,0	65,0
VESA, 1024 x 768	60,0	75,0	78,8
VESA, 1152 x 864	67,5	75,0	108,0
VESA, 1280 x 1024	64,0	60,0	108,0
VESA, 1280 x 1024	80,0	75,0	135,0
VESA, 1600 x 900	60,0	60,0	108,0
VESA, 1600 x 1080	67,5	60,0	148,5

Elektrische Spezifikationen

Modell S2419H/S2419HN/S2419NX/S2719H/S2719HN/S2719NX
Videoeingangssignale HDMI 1.4		(HDCP), 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar
Netzteil E	ngangsspannung / Frequenz / Strom	Delta-Netzteil ADP-40DD B: 100 V bis 240 V Wechselspannung / 50 Hz bis 60 Hz ± 3 Hz/ 1,5 A (max.)Lite-On-Netzteil PA-1041-81: 100 V bis 240 V Wechselspannung / 50 Hz bis 60 Hz ± 3 Hz/ 1,2 A (max.)
	Ausgangspannung/-strom	Ausgang: 12 V Gleichspannung/3,33 A
Einschaltstrom Kein Schäden be		Kaltstart bei 100 bis 240 V Wechselspannung

Physikalische Eigenschaften

Modell S2419H/S2419HN/S2419NX
Signalkabeltyp Digital:abnehmbar, HDMI, 19-polig
Frontrahmenglanz (Minimum) $		Schwarzer Rahmen - 85 Glanzeinheiten
Abmessungen (mit Ständer)
Höhe 413,4 mm
Breite 539,0 mm
Tiefe 152,8 mm
Abmessungen (ohne Ständer)
Höhe 315,2 mm
Breite 539,0 mm
Tiefe 47,4 mm
Ständerabmessungen
Höhe 171,6 mm
Breite 249,0 mm
Tiefe 152,8 mm
Gewicht S2419H S2419HN/S2419NX
Gewicht mit Verpackung 6,02 kg 5,81 kg
Gewicht mit Ständereinheit und Kabeln	4,08 kg 3,87 kg
Gewicht ohne Ständereinheit (keine Kabel)	3,09 kg 2,88 kg
Gewicht der Ständereinheit 0,52 kg 0,52 kg
Modell S2719H/S2719HN/S2719NX
Signalkabeltyp Digital:abnehmbar, HDMI, 19-polig
Frontrahmenglanz (Minimum) Schwarzer Rahmen - 85 Glanzeinheiten
Abmessungen (mit Ständer)
Höhe 454,6 mm
Breite 612,7 mm
Tiefe 186,7 mm
Abmessungen (ohne Ständer)
Höhe 356,5 mm
Breite 612,7 mm
Tiefe 45,8 mm
Ständerabmessungen
Höhe 176,7 mm
Breite 257,2 mm
Tiefe 186,7 mm
Gewicht	S2719H	S2719HN/S2719NX
Gewicht mit Verpackung	7,86 kg	7,65 kg
Gewicht mit Ständereinheit und Kabeln	5,17 kg	4,96 kg
Gewicht ohne Ständereinheit (keine Kabel)	4,05 kg	3,84 kg
Gewicht der Ständereinheit	0,66 kg	0,66 kg

Umweltbezogene Eigenschaften

Modell S2419H S2	419HN/	S2419NX	S2719H S2719H	N/S2719NX
Temperatur
Betrieb	0°C bis 40°C (32°F bis 104°F)
Nicht im Betrieb	Lagerung: -20°C bis 60°C (-4°F bis 140°F)Transport: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchte
Betrieb	10% bis 80% (nicht kondensierend)
Nicht im Betrieb	Lagerung 5 bis 90 % (nicht kondensierend)Versand 5 bis 90 % (nicht kondensierend)
Höhe
Betrieb (Maxi-mum)	5.000 m
Nicht im Betrieb (Maximum)	12.192 m
Wärmeableitung	112,60 BTU/h (Maximum)81,89 BTU/h (typisch)	71,65 BTU/h (Maximum)61,42 BTU/h (typisch)	122,84 BTU/h (Maximum)88,72 BTU/h (typisch)	81,89 BTU/h (Maximum)68,24 BTU/h (typisch)

Energieverwaltungsmodi

Ist eine VESA-DPM-konforme Grafikkarte oder Software in/auf Ihrem Computer installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.

* Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden, indem Sie das Netzkabel aus dem Monitor ziehen.

S2419H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 33 W	(Maximum)
				24 W (typisch)
Energiesparmodus	Inaktiv Inaktiv	Schwarz Weiß		Weniger als 0,3 W
Ausschalten -	-- Aus Weniger als 0,3 W

Energy Star Stromverbrauch
P_ON	17 W
E_TEC	53,83 kWh

S2419HN/S2419NX

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb	Aktiv	Aktiv Aktiv	Weiß 21 W (Maximum)	18 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv Schwarz	Weiß (Leuchtet)	Weniger als 0,3 W
Ausschalten	-	-- Aus Weniger als 0,3 W

Energy Star Stromverbrauch
P_ON	17 W
E_TEC	53,83 kWh

S2719H

VESA-Modi	Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb	Aktiv Aktiv Aktiv	Weiß 36 W	(Maximum)
				26 W (typisch)
Energiesparmodus	Inaktiv Inaktiv	Schwarz Weiß	(leuchtend)	Weniger als 0,3 W
Ausschalten -	-- Aus Weniger	als 0,3 W

Energy Star Stromverbrauch
P_ON	20 W
E_TEC	63,03 kWh

S2719HN/S2719NX

VESA-Modi	Horizontale Sync	Vertikale Sync	Video	Betriebsanzeige	Stromverbrauch
Normaler Betrieb	Aktiv Aktiv	Aktiv Weiß		24 W (Maximum)	20 W (typisch)
Energiesparmodus	Inaktiv	Inaktiv	Schwarz	Weiß (leuchtend)	Weniger als 0,3 W
Ausschalten -	-	Aus	Weniger als 0,3 W

Energy Star Stromverbrauch
P_ON	20 W
E_TEC	63,03 kWh

HINWEIS:

P_ON : Stromverbrauch im Betriebsmodus gemäß Definition in Energy Star-Version 7.0. E_TEC : Gesamtstromverbrauch in kWh gemäß Definition in Energy Star-Version 7.0.

Dieses Dokument dient reinen Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, davon abweichen; zudem gibt es keine Verpflichtung, derartige Informationen zu aktualisieren. Daher sollte sich der Kunde bei Entscheidungen bezüglich der elektrischen Toleranz und in anderen Zusammenhängen nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

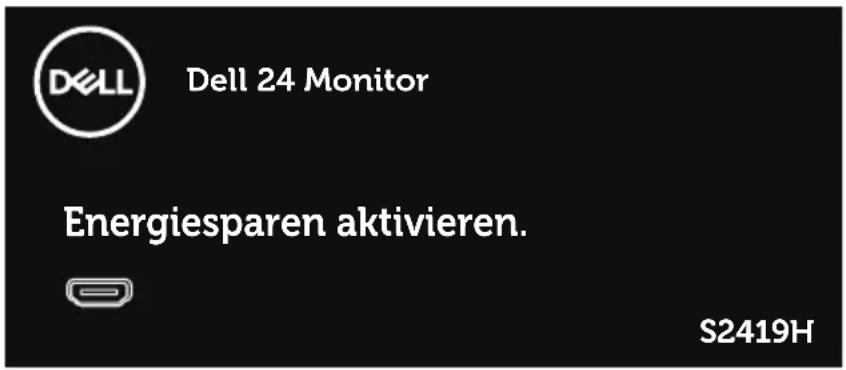

Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich eine der folgenden Meldungen ein:

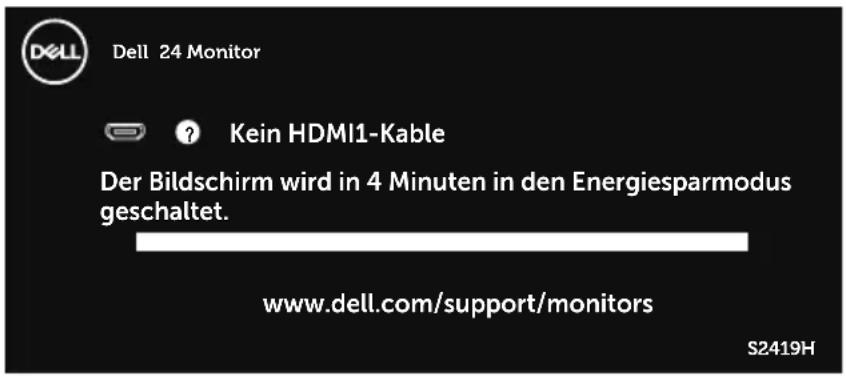

Dell 24 Monitor

Kein HDMI1 Signal von Ihrem Gerät.

Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.

S2419H

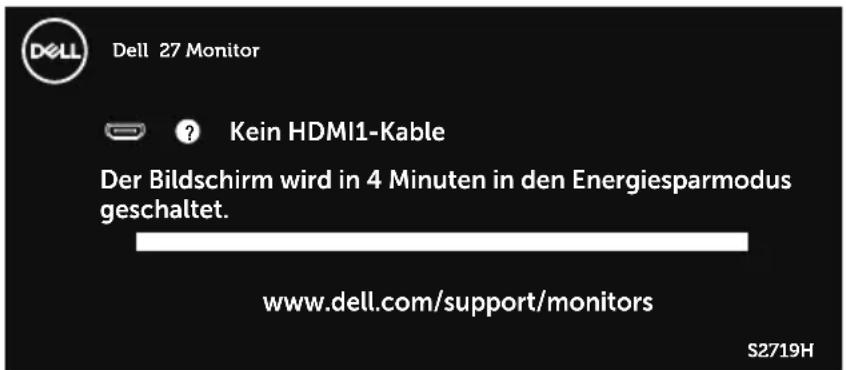

Dell 27 Monitor

Kein HDMI1 Signal von Ihrem Gerät.

Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.

S2719H

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert.

Pinbelegungen

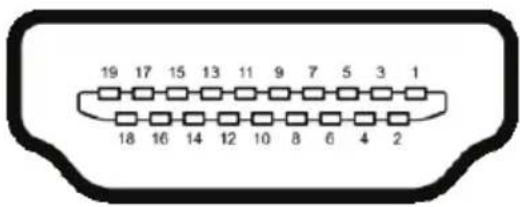

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19-polige Seite des angeschlossenen Signalkabels

1 TMDS-Daten 2+

2 TMDS-Daten 2, Abschirmung

3 TMDS-Daten 2-

4 TMDS-Daten 1+

5 TMDS-Daten 1, Abschirmung

6 TMDS-Daten 1-

7 TMDS-Daten 0+

8 TMDS-Daten 0, Abschirmung

9 TMDS-Daten 0-

10 TMDS-Takt+

11 TMDS-Takt, Abschirmung

12 TMDS-Takt-

13 CEC

14 Reserve (NC am Gerät)

15 DDC-Takt (SCL)

16 DDC-Daten (SDA)

17 DDC/CEC-Erde

18 +5V-Strom

19 Hot-Plug-Erkennung

Plug-and-Play-Fähigkeit

Sie können den Monitor an jedes Plug-and-Play-kompatibles System anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Ihren Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Bei der Herstellung eines LCD-Monitors kommt es nicht selten vor, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors.

Wartungsanweisungen

Ihren Monitor reinigen

WARNUNG: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen.

ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem schwarze Monitor stärker auffallen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.

Ständer anschließen

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

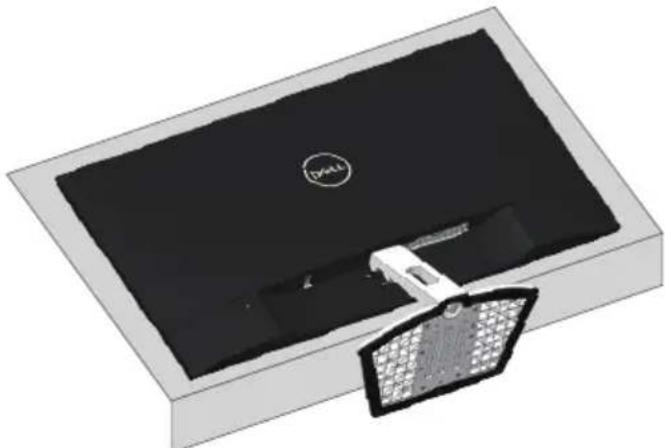

So bringen Sie den Monitorständer an:

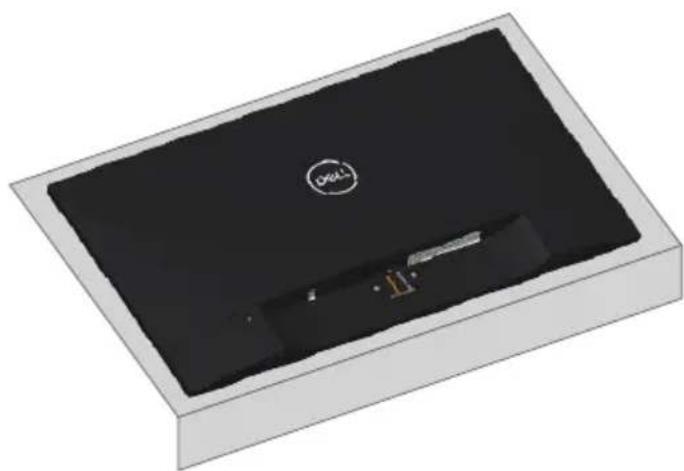

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster.

1. Richten Sie Ständererhöhung und Ständerbasis aneinander aus, drehen Sie dann die Schraube in die Ständerbasis.

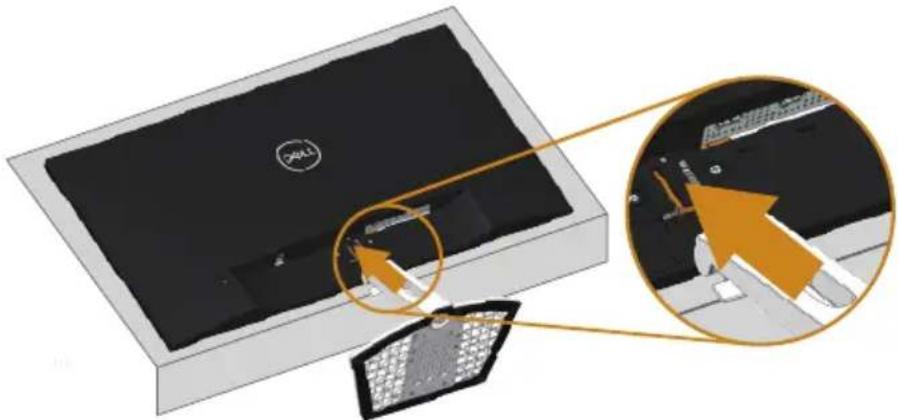

1. Bringen Sie die beiden Nasen am oberen Teil des Ständers in der Kerbe an der Rückseite des Monitors an. Drücken Sie den Ständer, bis er einrastet.

1. Stecken Sie den Ständer hinein, bis er einrastet.

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie am Monitor anschließen.

So schließen Sie Ihren Monitor an den Computer an:

1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab.

2. Verbinden Sie das Audio- oder HDMI-Kabel von Ihrem Monitor mit Ihrem Computer.

HDMI-Kabel anschließen


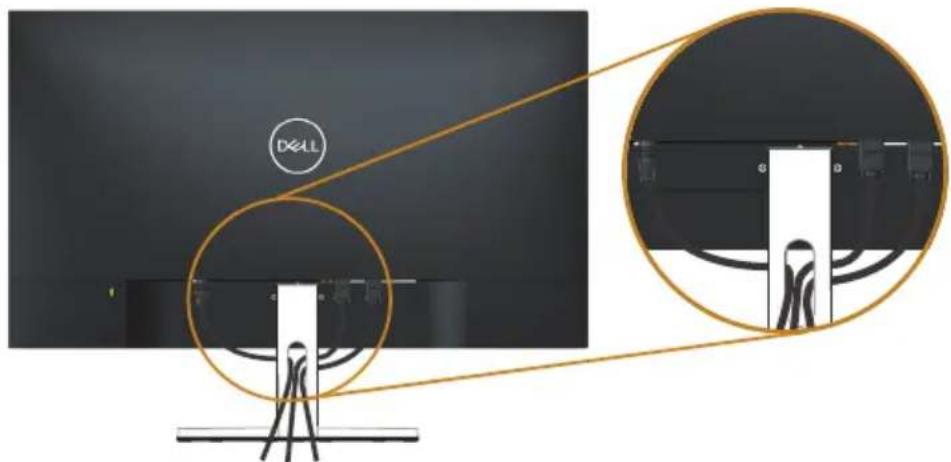

Kabel organisieren

Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel.

HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt.

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

So entfernen Sie den Ständer:

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster auf dem Tisch.

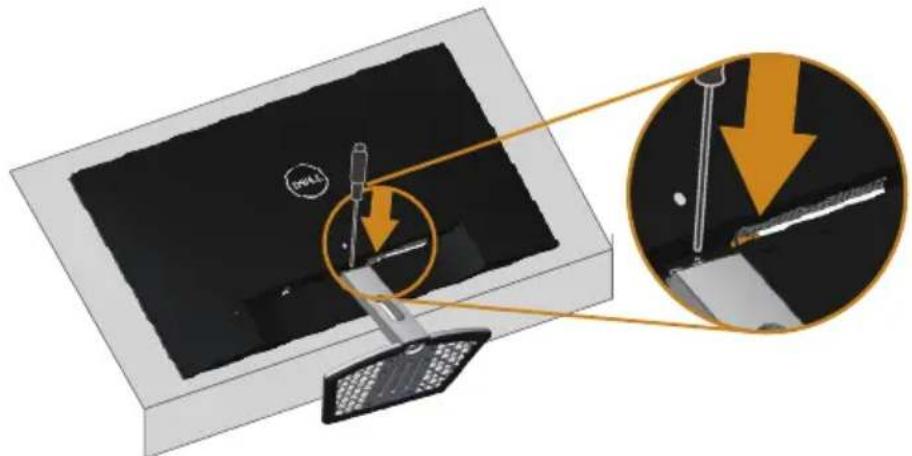

1. Neigen Sie den Ständer nach vorne, damit Sie auf die Freigabetaste zugreifen können.

1. Drücken Sie die Freigabetaste mit einem langen Schraubendreher.

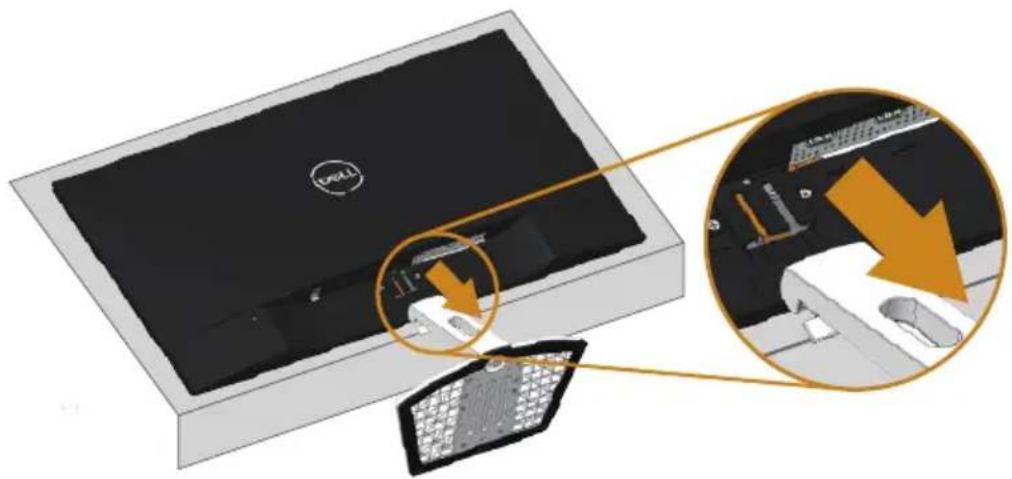

1. Ziehen Sie bei Drücken der Freigabetaste den Ständer heraus.

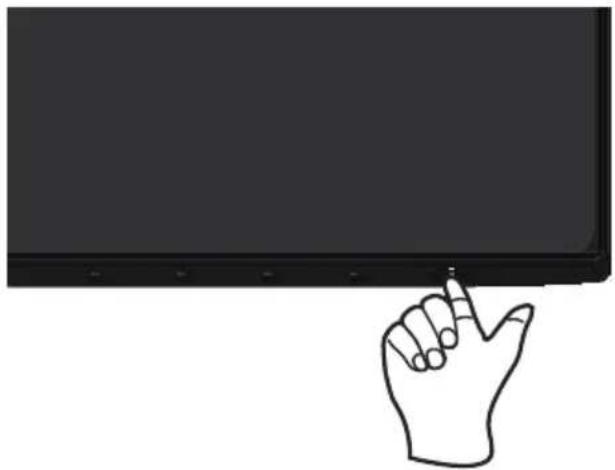

Drücken Sie die Taste, um den Monitor einzuschalten.

Steuertasten verwenden

Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Unterseite des Monitors.

1 2 3 4

1 2 3 4 5

Steuertasten

Folgende Tabelle beschreibt die Steuertasten:

Steuertasten Beschreibung

1

Nutzen Sie diese Taste zur Auswahl aus einer Liste vor- eingestellter Modi.

Direkttaste/ Voreingestellte Modi

2		Verwenden Sie die Tasten zum Anpassen der Lautstärke. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Direkttaste/Eingabe-Quelle
3		Mit der Menü-Taste können Sie das OSD (On-Screen Display) einblenden und das OSD-Menü auswählen. Siehe OSD-Menü aufrufen.
	Menü
4		Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
	Beenden
5		Mit der Ein-/Austaste schalten Sie den Monitor ein und aus.
	Ein-/Austaste (mit LED-Anzeige)	Das weiße Licht zeigt durch konstantes Leuchten an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an.

OSD-Bedienelemente

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Unterseite des Monitors.

Steuertasten Beschreibung

1	Aufwärts	Mit der Aufwärtstaste können Sie Werte erhöhen und sich in einem Menü nach oben bewegen.
2	Abwärts	Mit der Abwärtstaste können Sie Werte verringern und sich in einem Menü nach unten bewegen.
3		Bestätigen Sie Ihre Auswahl in einem Menü mit der OK-Taste.
4		Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.
	Zurück

Bildschirmmenü (OSD) verwenden

OSD-Menü aufrufen

HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt.

1. Drücken Sie zur Anzeige des OSD-Hauptmenüs

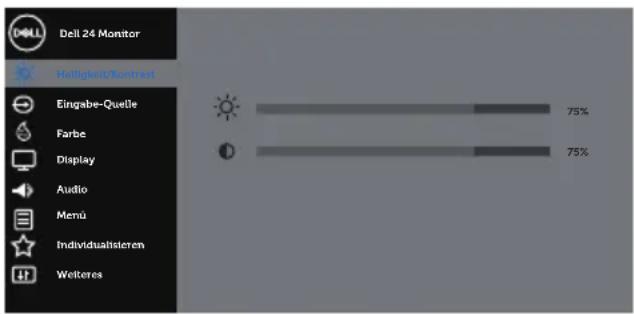

Hauptmenü für HDMI-Eingang

Dell 24 Monitor Helligkeit/Kontreal Eingabe-Quelle Farbe Display Audio Memü Individualisieren Weiteres 75% 75%

Dell 27 Monitor Helligkeit/Contrast Eingabe-Quelle Farbe Display Audio Menü Individuallisteren Weiteres

1. Bewegen Sie sich mit den Tasten und zwischen den Einstellungsoptionen. Wenn Sie von einem Symbol zum anderen springen, wird der Optionsname hervorgehoben. Die folgende Tabelle listet alle beim Monitor verfügbaren Optionen auf.
2. Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste
3. Wählen Sie mit den Tasten und den gewünschten Parameter aus.
4. Drücken Sie, verwenden Sie dann entsprechend den Anzeigen im Menü zur Änderung der Einstellungen und .
5. Wählen Sie zur Rückkehr in das Hauptmenü die Taste

Symbol	Menü und Untermenüs	Beschreibung
	Helligkeit/Kontrast	Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.
	Helligkeit	Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an.Mit der aste erhöhen und mit der - [8AKG] te verringern Sie die Helligkeit (min. 0 / max. 100).HINWEIS:Die manuelle Einstellung von Helligkeit ist deaktiviert, wenn Dynamischer Kontrast eingeschaltet ist.
	Kontrast	Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.Mit der aste erhöhen und mit der - [CITY] te verringern Sie den Kontrast (min. 0 / max. 100).Die Kontrast-Funktion passt den Grad der Abweichung zwischen dunklen und hellen Bereichen auf dem Monitorbildschirm anpassen.
∅	Eingabe-Quelle	Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind.
	HDMI 1	Wählen Sie den HDMI-1-Eingang, wenn Sie den HDMI-1-Anschluss verwenden. Drücken Sie zur Auswahl der HDMI-1-Eingangsquelle
	HDMI 2	Wählen Sie den HDMI-2-Eingang, wenn Sie den HDMI-2-Anschluss verwenden. Drücken Sie zur Auswahl der HDMI-2-Eingangsquelle
	Autom. wählen	Wählen Sie Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen.
	Eingabe-Quellezurücks.	Wählen Sie diese Option, um die Standardeingangsquelle wiederherzustellen.
	Farbe	Verwenden Sie Farbe zur Einstellung des Farbeinstellungsmodus.
	Voreingestellte Modi	Durch Auswahl von Voreingestellte Modi können Sie in der Liste zwischen Standard, ComfortView, Film, Spiel, Warm, Kühl und Benutzerfarbe auswählen.Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.ComfortView: Verringern die Intensität des vom Bildschirm ausgegebenen blauen Lichts, wodurch die Betrachtung für Ihre Augen komfortabler wird.Film: Lädt Farbeinstellungen, die für Filme am geeignetsten sind.Spiel: Lädt Farbeinstellungen, die für die meisten Spielanwendungen am geeignetsten sind.Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.Drücken Sie zum Anpassen der drei Farbwerte (R, G, B) die Tasten und und erstellen Sie Ihren eigenen voreingestellten Farbmodus.

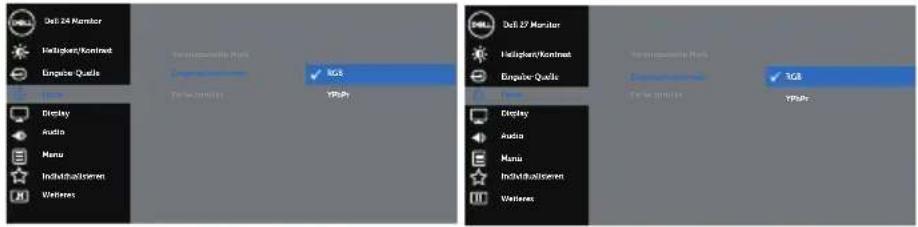

	Eingangsfarb-format	Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
	Farbton	Diese Funktion kann den Grün- oder Lilawert des Videobildes anpassen. Dies dient der Anpassung des gewünschten Hauttons. Passen Sie den Farbton mit oder zwischen 0 und 100 an.Drücken Sie zum Erhöhen des Grünanteils im VideobildDrücken Sie zum Erhöhen des Lilaanteils im VideobildHINWEIS: Die Farbton-Einstellung steht nur zur Verfügung, wenn Film oder Spiel als Voreinstellungsmodus ausgewählt ist.
	Sättigung	Diese Funktion kann die Farbsättigung des Videobildes anpassen. Passen Sie die Sättigung mit oder zwischen 0 und 100 an.Drücken Sie zum Verstärken einer monochromenDarstellung des VideobildesDrücken Sie zum Verstärken einer farbenfrohen Darstellung des VideobildesHINWEIS: Die Sättigung-Einstellung steht nur zur Verfügung, wenn Film oder Spiel als Voreinstellungsmodus ausgewählt ist.
	Farbe zurücks.	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.
	Display	Verwenden Sie zum Anpassen des Bildes Display.
	Längen-/Seitenverhältnis	Passen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 an.
	Schärfe	Diese Funktion kann das Bild schärfer oder weicher wirken lassen. Passen Sie die Schärfe mit oder zwischen 0 und 100 an.
	Dynamischer Kontrast	Ermöglicht Ihnen die Erhöhung der Kontraststufe für eine schärfere und detailreichere Bildqualität. setzen Sie die Option Dynamischer Kontrast auf An oder Aus.HINWEIS: Dynamischer Kontrast erhöht den Kontrast, wenn Sie den Voreinstellungsmodus Spiel oder Film auswählen.
	Reaktionszeit	Der Nutzer kann zwischen Normal, Schnell oder Superschnell wählen.
	Anzeige zurücks.	Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.
	Audio
	Lautstärke	Verwenden Sie die Tasten zum Anpassen der Lautstärke. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Lautsprecher	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Lautsprecherfunktion.
	MaxxAudio	MaxxAudio ist eine Suite erweiterter Audiooptimierungstools. Dieses Element definiert die Aktion zum Ein-/Ausschalten von MaxxAudio.
	Audio zurücks.	Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.
	Menü	Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option.
	Sprache	Sprache-Optionen zur Einstellung der Bildschirmanzeige auf eine von acht Sprachen (English, Español, Français, Deutsch, Português (Brasil), Русский, 简体中文 ou 日本語 ).
	Transparenz	Wählen Sie diese Option zur Einstellung der Menütransparenz auf 0 bis 100 mit den Tasten oder .
	Timer	OSD-Zeitüberschreitung:Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll.Passen Sie den Schieberegler mit und in Schritten von jeweils 1 Sekunde auf 5 bis 60 Sekunden an.
	Menüzurücks.	Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

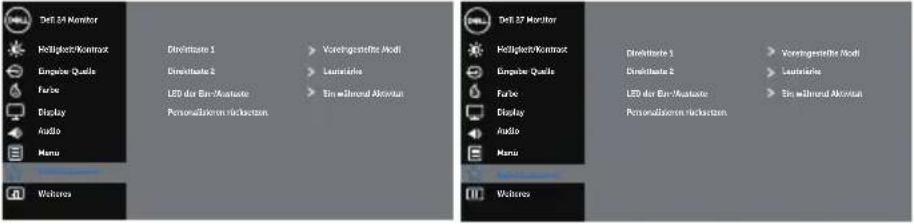

	Individualisieren	Sie können zwischen Direkttaste 1, Direkttaste 2, LED der Ein-/Austaste oder Personalisieren rücksetzen,Voreingestellte Modi oder Lautstärke wählen und die entsprechende Option als Direkttaste einrichten.
	Direkttaste 1	Sie können eine der folgenden Optionen wählen:Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle,Längen-/Seitenverhältnis, Lautstärke als Option der Direkttaste 1 festlegen.
	Direkttaste 2	Sie können eine der folgenden Optionen wählen:Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle,Längen-/Seitenverhältnis, Lautstärke als Option der Direkttaste 2 festlegen.
	LED der Ein-/Austaste	Hiermit schalten Sie bei aktiviertem Gerät die Betriebsanzeige-LED zur Energieeinsparung ein oder aus.
	Personalisieren rücksetzen	Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste wiederherzustellen.

	Weiteres
	Info Anzeigen	Zur Anzeige der Informationen über das Display drücken.
	DDC/CI	DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer. Sie können diese Funktion durch Auswahl von Deaktiviert deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.
	LCD-Konditionierung	Hilft bei der Reduzierung schwacher Geisterbilder. Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten der LCD-Konditionierung Aus.
	Firmware	Zeigt die Version der Firmware des Displays.
	Servicemarkierung	Zeigt die Servicemarkierungsnummer des Displays.
	Sonstigezurücks.	Setzt alle Einstellungen im Menü Weiteres Einstellungen auf die werkseitig voreingestellten Werte zurück.
	Zurücksetzen	Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

HINWEIS: Ihr Monitor verfügt über eine eingebaute Funktion, die die Helligkeit automatisch an die Alterung der LEDs anpasst.

OSD-Warnmeldungen

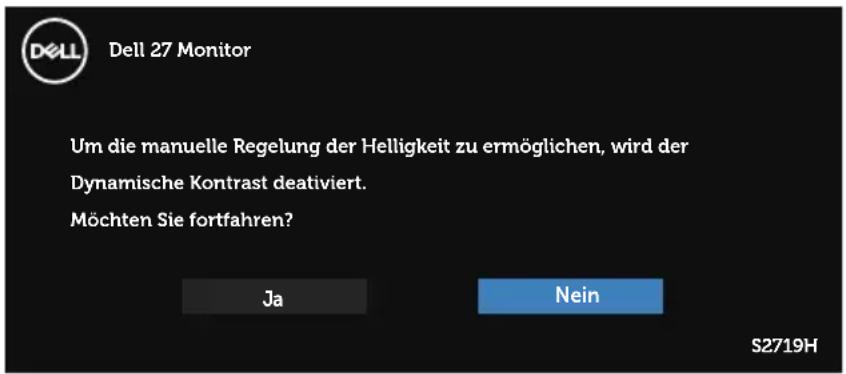

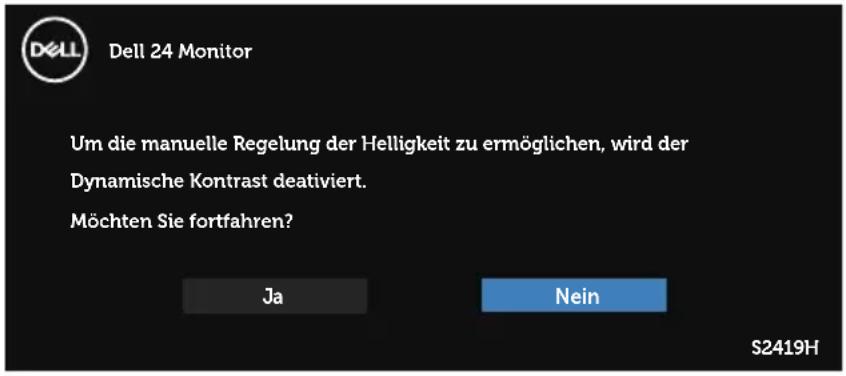

Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert.

Dell 24 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein S2419H

Dell 27 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein S2719H

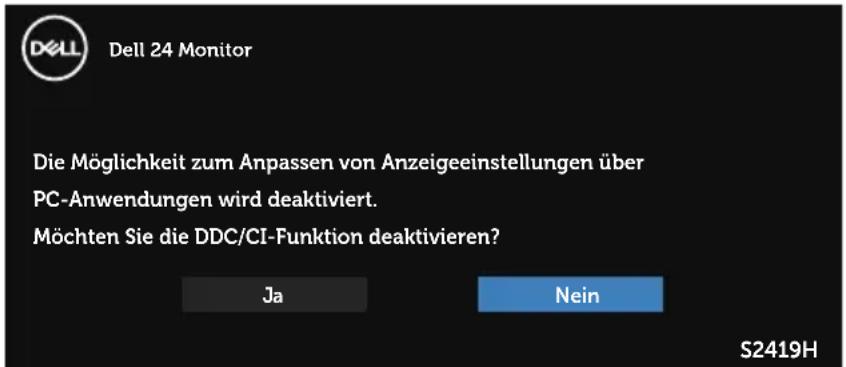

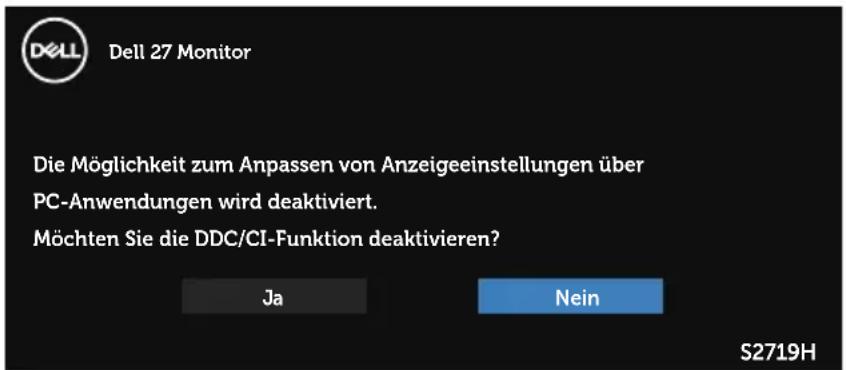

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird:

Dell 24 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein S2419H

Dell 27 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein S2719H

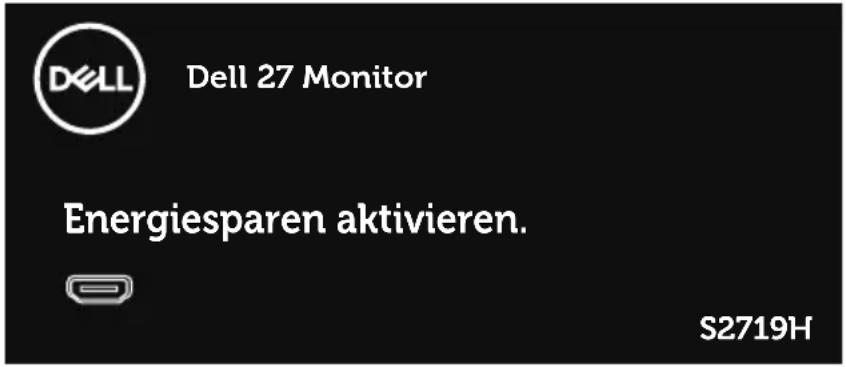

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

Dell 24 Monitor Energiesparen aktivieren. S2419H

Dell 27 Monitor Energiesparen aktivieren. S2719H

Ist das HDMI-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.

Dell 24 Monitor ? Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2419H

Dell 27 Monitor ? Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2719H

Weitere Informationen finden Sie unter Problemlösung.

Ihren Monitor einrichten

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung; wählen Sie 1920 x 1080.
4. Klicken Sie auf OK.

Falls 1920 x 1080 nicht zur Auswahl steht, müssen Sie möglicherweise Ihre

Grafikkartentreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden Vorgänge:

Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden:

- Rufen Sie www.dell.com/support auf, geben Sie das Servicetag Ihres Computers ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt:

• Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell mit Internetzugang haben

1. Rufen Sie www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Nur bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Anpassung.
3. Klicken Sie auf Anzeigeeinstellungen ändern.
4. Klicken Sie auf Erweiterte Einstellungen.
5. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, ATI, Intel etc.).
6. Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel http://www.ATI.com oder http://www.AMD.com).
7. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

Neigungswinkel anpassen

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

5° 21°

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1. Schalten Sie den Computer und auch den Monitor aus.
2. Trennen Sie alle Videokabel vom Monitor. Auf diese Weise muss der Computer nicht einbezogen werden.
3. Schalten Sie den Monitor ein.

Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß.

Dell 24 Monitor ? Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2419H

Dell 27 Monitor ? Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2719H

HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

1. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitor dunkel bleibt, nachdem Sie die Kabel wieder angeschlossen haben, prüfen Sie Ihren Grafikcontroller und Ihren Computer.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet.

1 2 3 4 5

So führen Sie die integrierte Diagnose durch:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3. Halten Sie Taste 1, 5 Sekunden lang gedrückt halten. Ein grauer Bildschirm erscheint.
4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5. Drücken Sie erneut Taste 1 an der Unterseite des Monitors. Der Bildschirm wird rot.
6. Untersuchen Sie den Bildschirm auf Abweichungen.
7. Wiederholen Sie die Schritte 5 und 6 und prüfen das Display bei grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.

Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Beenden erneut Taste 1.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome Korrekturvorschläge
Kein Video/Betriebs-LED aus	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Achten Sie darauf, die Ein-/Austaste hinunterzudrücken.Stellen Sie sicher, dass über das MenüEingabe-Quelledie richtige Eingangsquelle ausgewählt ist.
Kein Video/Betriebs-LED ein	Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über das MenüEingabe-Quellide richtige Eingangsquelle ausgewählt ist.
Schlechter Fokus	Verwenden Sie keine Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Ändern Sie die Videoauflösung entsprechend dem Seitenverhältnis.
Wackliges/zittriges Video	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Prüfen Sie die Umgebungsfaktoren.Stellen Sie den Monitor um und testen Sie ihn in einem anderen Zimmer.
Fehlende Pixel	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel	Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Helligkeitsprobleme	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Geometrische Verzerrung	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie horizontalen und vertikalen Steuerungen im OSD-Menü an.
Horizontale/vertikale Linien	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob diese Linien auch im Selbsttestmodus auftreten.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.
Synchronisierungsprobleme	Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das Bild auch im Selbsttestmodus ungeordnet ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsprobleme	Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
Periodisch auftretende Probleme	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe	Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe	Ändern Sie denFarbeinstellungsmodusim OSD Farbeinstellungen, je nach Anwendung, auf Grafik oder Video.Versuchen Sie verschiedeneVoreingestellte Modiim OSD Farbe-Einstellungen. Passen Sie denR-/G-/B-Wert in Benutzerfarbeim OSD Farbe-Einstellungen an.Ändern Sie dasEingangsfarbformatim OSD Farbe-Einstellungen inRGBoder YPbPr.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Aktivieren Sie die Energieverwaltungsfunktion, damit sich der Monitor bei Nichtbenutzung stets ausschaltet (weitere Informationen sieheEnergieverwaltungsmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.
Video-Ghosting oder Überschwingung	Ändern SieReaktionszeitim Display-OSD je nach Einsatzbereich inSchnelloder Normal.

Produktspezifische Probleme

Spezifische Symptome	Korrekturvorschläge
Bild ist zu klein	Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).
Der Monitor kann nicht mit den Tasten an der Unterseite des Bedienfeldes eingestellt werden	Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie ihn wieder an und schalten Sie den Monitor wieder ein.Überprüfen Sie, ob das OSD-Menü gesperrt ist. Falls ja, halten Sie die Menütaste zur Freigabe 10 Sekunden gedrückt. (Weitere Informationen finden Sie unter Sperre).
Kein Eingangssignal bei Tastenbetätigung	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Bereitschafts- oder Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste der Tastatur drücken.Prüfen Sie, ob das Videokabel richtig angeschlossen ist. Trennen Sie das Videokabel bei Bedarf und schließen Sie es wieder an.Setzen Sie den Computer oder den Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Aufgrund verschiedener Videoformate (Seitenverhältnisse) von DVDs, erscheint die Anzeige am Monitor möglicherweise nicht als Vollbild.Führen Sie die integrierte Diagnose aus.

WARNUNG: Sicherheitshinweise

WARNUNG: Die Verwendung von Reglern, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu Stromschlägen, elektrischen und/oder mechanischen Gefahren führen.

Informationen zu den Sicherheitshinweisen finden Sie in der Produktinformationsanleitung.

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

Kunden in den Vereinigten Staaten erreichen uns unter der Telefonnummer 800-WWW-DELL (800-999-3355).

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So beziehen Sie online den Monitor-Support-Inhalt:

1. Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst:

1. Besuchen Sie www.dell.com/support.
2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Auswahlmenü Land/Region wählen im unteren Bereich der Seite.
3. Klicken Sie im linken Bereich der Seite auf Kontakt.
4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link.
5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist.

WARNUNG: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.
